Коэффициент остекленности фасада: Коэффициент остекленности фасада здания: правильный расчет ?

Коэффициент остекленности фасада здания: нормативное значение

Мода на фасадное панорамное остекление появилась в 60-е годы прошлого века вместе со стилем техно, в струе эйфории от всеобщей индустриализации и комфорта, который принесли в повседневную жизнь современные технологии.

В начале нового века, с появлением новых технологий, фасадное панорамное остекление стало особенно популярным в архитектуре жилья и офисных зданий.

Цель создания любой ограждающей конструкции:

• Теплоизоляция.
• Звукоизоляция.
• Защита от солнца.
• Безопасность.

Наружное остекление должно соответствовать нормативам, для ограждений это нормируемое сопротивление теплопередаче и коэффициент остекленности.

Содержание:

• 1 Нормируемое сопротивление теплопередаче
• 2 О коэффициенте остекленности фасада
• 3 Температура внутренней поверхности стекла
• 4 Виды панорамного остекления
  • 4.1 Структурное фасадное остекление
  • 4. 2 Планарная система
  • 4.3 Плюсы панорамного остекления
  • 4.4 Минусы панорамного остекления
• 5 И снова о коэффициенте остекленности

Нормируемое сопротивление теплопередаче

Этот коэффициент важен для расчета энергоэффективности здания, отопления, а также общей комфортности помещений. Так как само стекло является плохим теплоизолятором, увеличение фасадного остекления неминуемо ведет к увеличению затрат на отопление здания, а, значит, увеличению эксплуатационных расходов.

Нормируемое сопротивление теплопередаче разных конструкций приведено в СП 50.13330.2010 «Тепловая защита зданий» СНиП 23-02-2003, актуализированная редакция, в соответствии с назначением здания и градусо-сутками отопительного периода D, значение которых определяется по географическому местоположению постройки и соответствующим формулам, приведенным в СП.

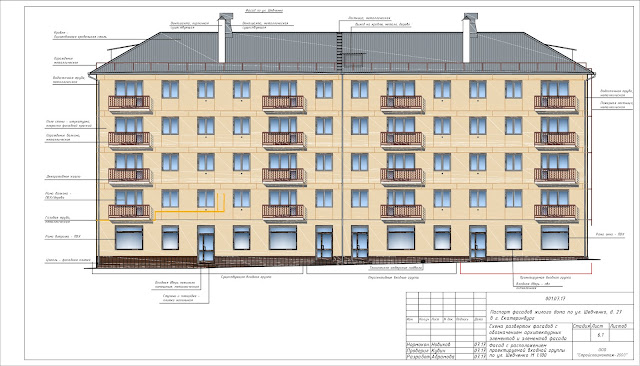

О коэффициенте остекленности фасада

Коэффициент остекленности фасада здания – это отношение площадей световых проемов к общей площади наружного ограждения здания, включая световые проемы:

f = AF / (AW + AF),

где AF – площадь окон и балконных дверей, м2;

AW – площадь наружных стен, м2

f — обозначение коэффициента остекленности.

При подсчете в площадь ограждения включают все стены периметра здания (торцы и продольные стены).

Коэффициент остекленности важен для выбора конструкции оконного заполнения и подсчета энергоэффективности здания, которая приводится в энергетическом паспорте здания.

В случае, когда коэффициент остекленности фасада для жилья не превышает 18%, для общественных зданий соответственно – 25%,то подбирают оконное заполнение с приведенным сопротивлением теплопередаче больше требуемого сопротивления теплопередаче, то есть,

R0 ≥ Rreq.

Если коэффициент остекленности фасада больше указанных выше значений, то оконное заполнение выбирают по приведенному сопротивлению теплопередаче R0:

когда D ≤ 3500, °С×сут — R0 ≥ 0,51;

когда 3500 ≤ D ≤ 5200, °С×сут — R0 ≥ 0,56;

когда 5200 ≤ D ≤ 7000, °С×сут — R0 ≥ 0,65.

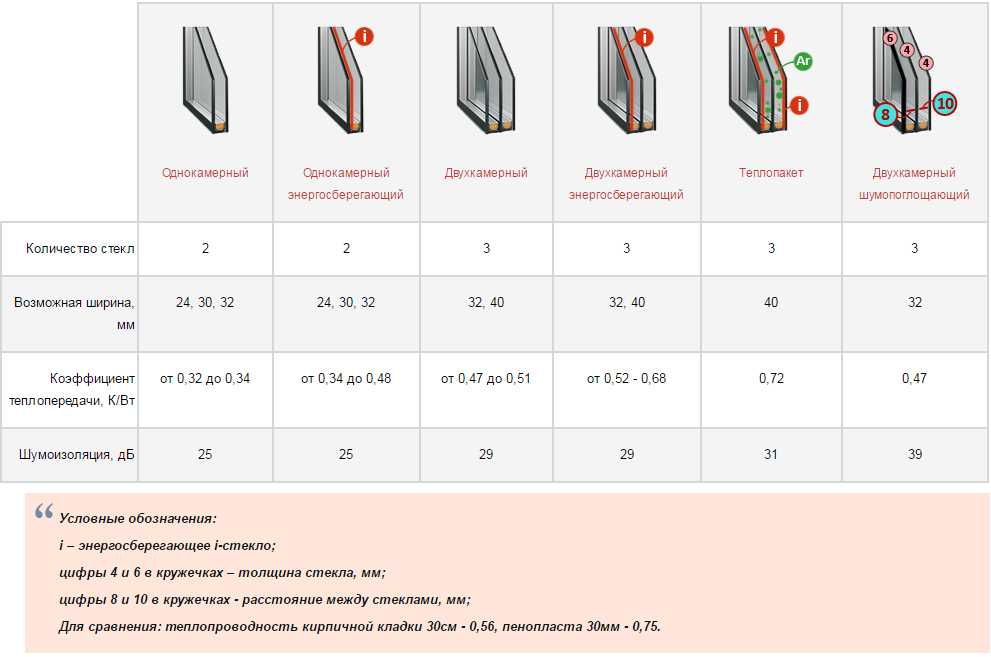

Приведенное сопротивление теплопередаче окон, балконных дверей и фонарей

Данная таблица не учитывает значение приведенного сопротивления теплопередаче для окон со стеклопакетами, заполненными инертным газом, которые в настоящее время имеют наилучшие показатели.

Температура внутренней поверхности стекла

В соответствии с нормам температура внутренней поверхности стекла tsi окон жилых и общественных зданий должна составлять не менее +3 °С. Несоблюдение этого норматива приведет к конденсации на стекле влаги, наледи в мороз, появлению на откосах плесени из-за положения точки росы на внутренней поверхности стекла или внутри стеклопакета. Предотвращает это явление правильный подбор конструкции стеклопакета. При относительной влажности в жилом помещении 60% и температуре воздуха 20°С, температура стекла должна быть не ниже 12 °С, иначе стекло будет «плакать».

Показатель температуры вычисляют с помощью формулы:

tsi = tint — Dt;

где D t — разница между температурой помещения и поверхностью стекла внутри, значение вычисляют по формуле (4) СП 50.13330.2010 «Тепловая защита зданий» СНиП 23-02-2003, актуализированная редакция.

Если результат расчета получится меньше требуемого значения, то необходимо выбрать другую конструкцию окна с большим значением приведенного сопротивления теплопередаче.

Конечно, если в доме заложено классическое остекление, подобными вычислениями можно не заморачиваться, однако, если хозяин дома – любитель современной архитектуры с большими поверхностями светопрозрачных конструкций, он должен четко представлять себе, как конструкция и площадь остекления влияет на стоимость отопления.

Дело в том, что через 1 м2 светопрозрачных конструкций выход тепла (теплопотери) в 6–7 раз больше чем через 1 м2 утепленной стены, и в 9–10 раз превышает теплопотери через утепленную крышу дома.

Виды панорамного остекления

Существующие технологии фасадного остекления:

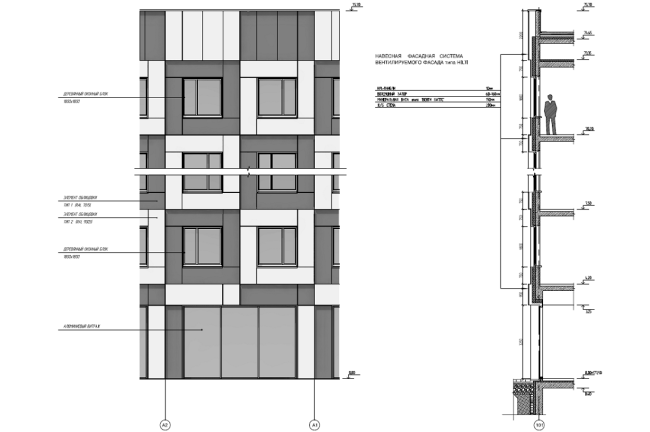

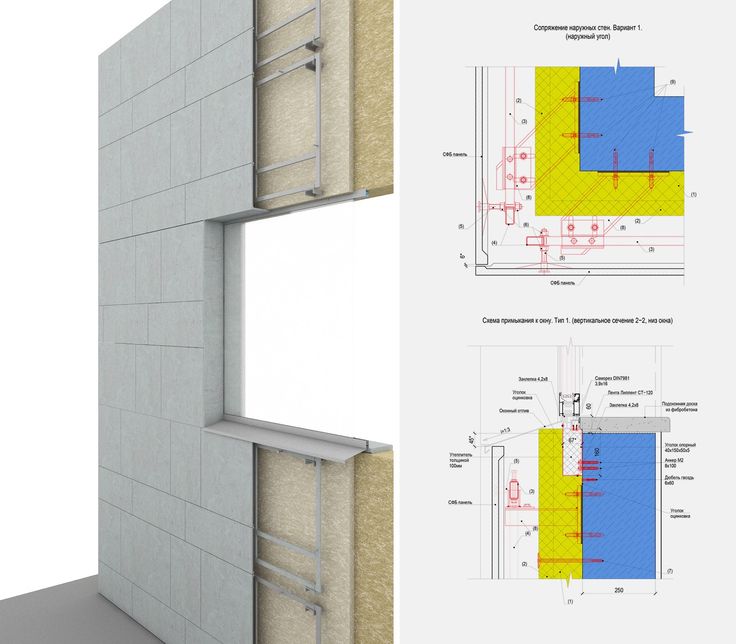

1. Холодный фасад – воздушный зазор между остеклением и стеной выступает в роли теплоизолятора (классическое остекление).
2. Двойной фасад – стекло навешивается с зазором от 20 см до нескольких метров от основного остекления. Воздух из помещения отводится в этот зазор, где смешивается с холодным воздухом, поступающим извне.
3. Структурный фасад – остекление переплетами особой конструкции, невидимой снаружи.
4. Планарная система (или спайдерное остекление) – остекление без переплетов, состоящее из стеклянных панелей, несущей подсистемы и крепежных кронштейнов.

Технологии фасадного остекления двойной фасад, структурный фасад и планарная система относятся к панорамному остеклению.

Структурное фасадное остекление

В системе структурного остекления алюминиевые переплеты расположены со стороны помещения, наружное стекло большего размера, чем внутреннее, и закрывает раму. Для остекления используют закаленное стекло, для крепления стекол в переплете используют клей – силиконовый герметик, который воспринимает нагрузки по двум либо четырем сторонам стеклопакета.

Силиконовый герметик обладает долговечностью, стойкостью к изменению температурного режима, влагостойкостью, надежно защищая конструкцию от проникновения влаги внутрь здания.

Герметик может быть окрашенным в цвет тонировки стекла или бесцветным. Система надежна и позволяет выполнять остекление фасадов большой площади, но требует абсолютной жесткости каркаса, особой конструктивной точности, так как швы между стеклами должны быть не более 1–2 мм. Размер используемых для остекления панелей стандартный – 1,5х2,5 метра.

Планарная система

Особой популярностью у архитекторов пользуется планарная система остекления, самая молодая и эффективная. Особая система креплений точечного крепления и натяжной конструкции без переплетов была разработана компанией из Великобритании Pilkington около 40 лет назад.

Система позволяет создавать светопрозрачные конструкции любой формы и больших площадей, единственное требование для горизонтальных конструкций – угол наклона 3 градуса для стока воды. По ширине такого остекления нет ограничений, максимальная высота для опорных конструкций 8 метров, для подвесных — 23 метра.

Сейчас в мире большое количество фирм занимаются проектированием и установкой планарного остекления, каждая фирма разрабатывает свои конструкции крепления стеклянных панелей, а несущей системе, индивидуальные несущие системы и шарниры крепления стекла. Практически для каждого объекта рассчитывается и создается индивидуальная конструкция, что повышает стоимость системы в целом.

В системе могут использоваться одинарные закаленные стекла, многослойные стекла – закаленное снаружи, триплекс изнутри или стеклопакеты с заполнением инертным газом или с низкоэмиссионным покрытием стекла изнутри стеклопакета. Показатели такой светопрозрачной конструкции соответствуют приведенному сопротивлению лучших стеклопакетов 0,8 м2·°С/Вт.

Крепление панелей разработано двух типов – со сквозными отверстиями и без сквозных отверстий, со встроенными в многослойное стекло болтами. в последнем случае болты устанавливают на заводе при изготовлении стеклопакета. На монтаже промежутки между соседними панелями заполняют силиконовым герметиком.

Все элементы крепежа изготавливаются из стали, в некоторых системах присутствуют разделители из стекла.

Существует три системы крепления планарного остекления, различающиеся конструктивно:

• несущая балка с системой оснастки — за счет большого количества стандартных балок и элементов оснастки система отличается наибольшей экономичностью;

• система оснастки тросами — имеет легкий вес и максимально прозрачна;

• изогнутая струнная оснастка — отличается быстрой установкой и средней ценой;

Плюсы панорамного остекления

Любой вид панорамного остекления визуально выделяется на фоне городской застройки, особенно привлекая внимание, если использовано тонированное стекло.

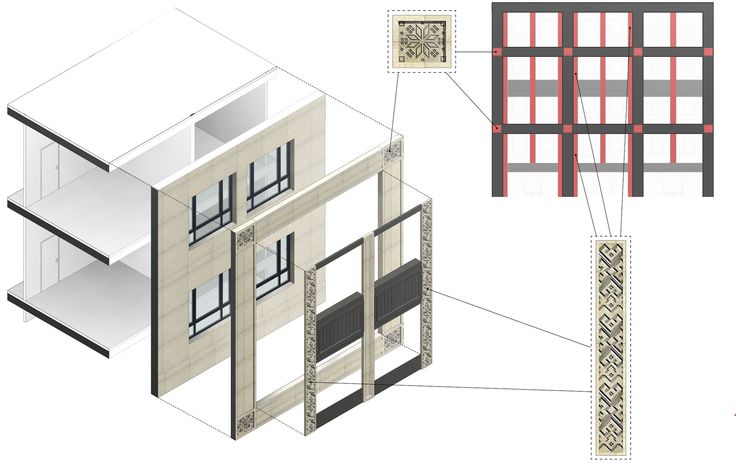

Возможно встраивание панелей из металла, керамики, пластика вместо внутреннего стекла, что придаст зданию индивидуальность, и делает эффектным. Выразительность фасада – основное преимущество панорамного остекления. Кроме этого, достоинства систем:

• Долговечность.
• Ремонтопригодность.
• Хорошая звукоизоляция.
• Устойчивость к негативным погодным факторам.
• Устойчивость к высоким и низким температурам.
• Эффективность.

Монтаж планарной системы остекления производят снизу вверх, в разных конструктивных системах возможен монтаж снаружи или изнутри здания. Внутренний монтаж остекления дает дополнительную экономию на строительстве лесов.

Если с наружной стороны фасад производит впечатления монолита, отлитого из стекла, то в интерьере несущие конструкции имеют индустриальный вид пространственного каркаса, сотканного из паутины тросов.

Минусы панорамного остекления

Основным минусом панорамных конструкций является снижение энергоэффективности зданий и увеличение эксплуатационных затрат (то есть затрат на отопление), а также:

• Высокая стоимость.
• Индивидуальный сложный расчет каждой конструкции.
• Требование высокого профессионализма исполнителей при сборке конструкции.

И снова о коэффициенте остекленности

Для контроля соблюдения норм тепловой защиты каждый проект, будь то индивидуальный особняк, многоквартирный дом, офисное здание или торговый центр, должен сопровождаться энергетическим паспортом, в котором указывают класс энергоэффективности постройки.

Несоблюдение нормативного значения остекленности здания ведет к перегрузке энергосистемы зимой из-за потерь тепла через панорамное остекление, а в весеннее – летний период к перегрузке энергосистемы из-за повышения затрат энергии на вентиляцию и кондиционирование воздуха в связи с увеличением солнечной активности.

И последнее: исследования зарубежных медиков выявили проблемы с психикой у офисных сотрудников, вынужденных в течение рабочего дня находиться в помещениях с панорамным остеклением.

общие сведения, выбор системы, технология остекления, достоинства и недостатки отделки, эксплуатация и уход, видео

Остекление фасадов возникло в начале прошлого векаОстекление фасадов возникло в начале прошлого века. Эта процедура делает фасад здания более привлекательным, поэтому активно используется в проектах общественных строений и частных домов, мало- и многоэтажном строительстве. Коэффициент остекленности фасада здания выбирается в каждом случае индивидуально согласно проекту.

Общая характеристика

Фасады из стекла без сверления обеспечивают зданию привлекательный внешний вид и комфортные условия для пребывания в нём. Правильно выполненное остекление защищает строение от неблагоприятных погодных условий, сохраняет тепло внутри здания, обладает оптимальным уровнем звукоизоляции. Гнутые или прямые зеркальные фасады, несмотря на свою прозрачность, прочны и долговечны.



Фасады из стекла без сверления обеспечивают зданию привлекательный внешний вид и комфортные условия для пребывания в нём

Виды стекла

Стеклянный лист для отделки зданий может обладать теми или иными характеристиками. Например:

• Прозрачное стекло для фасадов является наиболее распространённым вариантом. На первый взгляд лист материала кажется простым, но на самом деле он имеет высокие показатели прочности. Разбить материал на стоечно-ригельной конструкции непросто, значит, люди внутри строения останутся в безопасности. Установка стекла для фасадов идёт без сверления.
• Полупрозрачное или тонированное стекло для фасадов. Большой популярностью обладает тонированный лист на рамке, дающий ощущение яркого пятна и скрывающий от посторонних взглядов то, что находится внутри помещения. Фасады под стекло предстают тёмными и покрытыми сплошной стеной из стекла. Полупрозрачный стекломагниевый лист даёт возможность людям, находящимся внутри дома, осматривать окрестности. Если остеклить фасады полупрозрачным материалом, силуэты людей будут скрытыми от глаз.

Большой популярностью обладает тонированный лист на рамке, дающий ощущение яркого пятна и скрывающий от посторонних взглядов то, что находится внутри помещения

Выбирают гнутые или прямые стёкла для фасадов исходя из сложности задачи и потребностей заказчика. Все виды стекла имеют высокие технические характеристики и подходят для любых нагрузок.

Выбор системы

Система остекления для саун и зданий без сверления может быть различной. Наиболее популярные стеклянные фасады выполнены на основе данных технологий:

• Структурное остекление фасадов зданий и саун. Метод предполагает объединение в общей конструкции с применением клеящих герметиков стекла, металла и керамики. Технология даёт возможность архитекторам собрать гладкий цельностеклянный фасад.
• Вытяжная система: внешний слой включает стеклопакет и стекло, смонтированное на расстоянии в 17 см от стеклопакета. Получаемая воздушная прослойка или отводит воздух, или обеспечивает приток кислорода.
• Холодный фасад для саун и зданий. Остеклить фасады в данном случае предстоит, применяя панели стекла. В роли теплоизоляции выступает конструкция стены, на которую крепят с зазором для воздуха внешний слой. Усилить эффект от фасада под стекло помогает подсветка.

Чтобы система функционировала долго, требуются совместные усилия проектировщика, архитектора и поставщиков материалов. Ключевой вопрос при проведении работ — гнутые системы или прямой профиль при выборе стекла для фасадов и конструкции стеклопакета.
Технология остекления

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки. Не выделить фасад со стеклом достаточно сложно.

Особого ухода панелям не требуется, а конструкция стоит относительно недорого. Ремонт жилых зданий, облицованных стеклом, ведётся быстро.

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки

Для коттеджей и прочих зданий применяется несколько технологий остекления:

• Классическая.
• Планарное (или ленточное) остекление. Система предполагает остекление на высоту менее 0,6 м. Планарное остекление отличается тем, что лист не вставляют в профиль.

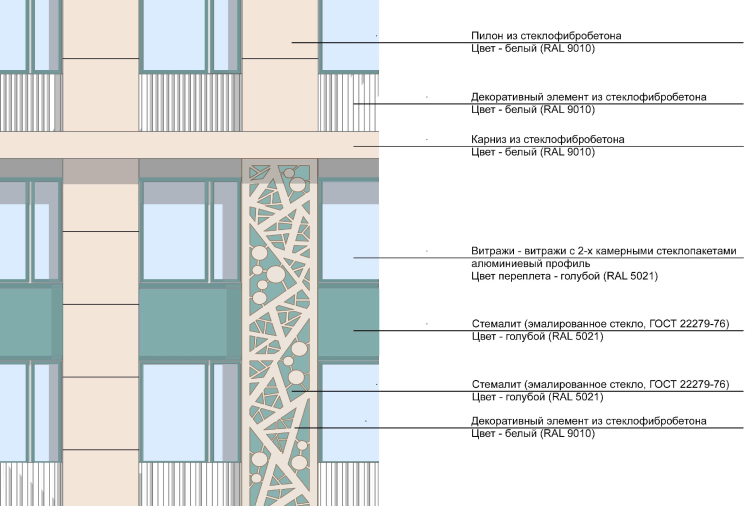

• Витражное остекление. На рамочный профиль крепят разного цвета стеклопакеты, позволяющие воплотить любую задумку дизайнера. Усиливает эффект от облицовки подсветка.
• Конструктор. Подходит для саун и прочих строений.
• Полуструктурное остекление на рамке.
• Структурное остекление. Коэффициент остекленности фасада здания в данном случае выбирается согласно проекту.

Монтаж фасада из стекла (видео)

Классическое остекление

Ригельная система без сверления основана на алюминиевом профиле, включающем две части — внутреннюю (стойка и ригель) и внешнюю — прижимной механизм и декоративная крышка. Проекты коттеджей и саун с остеклением на профиле предполагают наличие резиновых уплотнителей между частями, удерживающими лист стекла для фасадов, что существенно упрощает ремонт. Толщина уплотнителей варьируется в пределах от 4 до 5 см. Стоечно-ригельная конструкция используется для вертикальных и наклонных фасадов, возможна подсветка здания.

Ригельная система без сверления основана на алюминиевом профиле, включающем две части — внутреннюю (стойка и ригель) и внешнюю — прижимной механизм и декоративная крышка

Структурное остекление

Система для коттеджей и саун, смонтированная не стоечно, наиболее сложная. Её ремонт вести непросто, а остеклить фасад без профессионалов часто бывает невозможно. Технология включает в себя крепление к конструкции стеклопакетов на профиль и герметик. Стеклянные двойные фасады могут быть декоративным дополнением или функциональной частью здания.

В отличие от стоечно-ригельной конструкции прижимные механизмы и декоративные крышки на фасадах под стекло отсутствуют, что усложняет ремонт. К алюминиевой рамке стеклопакет приклеивают, а зазор заполняется герметиком. Система для коттеджей получается единой поверхностью без различимых глазом зазоров на стекле для фасадов, что выглядит эффектно при наличии подсветки.

Система для коттеджей и саун, смонтированная не стоечно, наиболее сложная

Проекты для частного строительства, в которых планируется проведение полуструктурного остекления, предполагают наличие фасадов со стеклом: гладких, с силиконовыми швами, не превышающими 2 см. Стёкла для фасадов крепят на герметик к алюминиевой рамке. Такая отделка стоит на порядок дешевле.

Преимущества отделки

Стеклянные фасады для саун и зданий, установленные на профиле, обладают рядом преимуществ над другими типами отделки. Если остеклить фасады стоечно или другим способом, можно получить ряд плюсов:

• здания позволяют использовать внутренний объём саун и иные виды строений максимально;
• внешний вид дома со стеклянным фасадом более презентабельный, особенно при наличии подсветки;
• минимизируются расходы на освещение помещения;
• косметический ремонт после установки стекла для фасадов не требуется.

Стеклянные фасады для саун и зданий, установленные на профиле, обладают рядом преимуществ над другими типами отделки

Стоечно-ригельная система имеет и недостатки:

• остеклить фасад будет дорого;
• стекломагниевый лист требует тщательного ухода и вызова клининговых компаний;
• теплоизоляция вызывает сложности;
• конструкция монтируется нелегко.

Особенности ухода

Стекломагниевый лист требует тщательного ухода. Однако то, как он будет радовать взгляд в особенности при установленной подсветке фасада, того стоит. Уход заключается в обращении в специальные клининговые компании раз в полгода. Только так фасады со стеклом, на которые направлена подсветка, будут выглядеть красиво.

Мы вам также предлагаем прочитать статью «Чистка фасадов зданий: от выбора средства до профессиональной помощи».

Уход за стеклянными фасадами заключается в обращении в специальные клининговые компании раз в полгода

Особенности ремонта

Ремонт конструкции ведётся при изнашивании герметизаторов проёма и резиновых прокладок. В ряде случаев могут происходить изменения в алюминиевом профиле. Рекомендовано периодически регулировать фурнитуру окон.

Заменять петли для стеклянных фасадов и проводить другие виды работ могут только специалисты. Ремонт высотной алюминиевой конструкции проводится альпинистами, менять стёкла для фасадов самостоятельно не рекомендуется.

Заменять петли для стеклянных фасадов и проводить другие виды работ могут только специалисты

Стеклянные фасады выглядят презентабельно и отличаются долгим сроком эксплуатации. Материал устанавливают без сверления стоечно, технология монтажа непростая, но результат того стоит. Ремонт фасадов со стеклом должен вестись профессионалами, иначе срок эксплуатации существенно снизится.

Технология фасадного остекления зданий (видео)

Добавить комментарий

Формула показатель компактности здания. Расчет теплоэнергетических параметров здания Геометрические показатели

ГлавнаяРазноеФормула показатель компактности здания

Приложение ц

Ц. 1 Расчетный показатель компактности здания,Λк здан ,определяется по формуле:

Λк здан =FΣ/Vh. (Ц.1)

где FΣ – общая площадь внутренних поверхностей наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и перекрытие (пола) нижнего отапливаемого помещения, м2;

Vh – отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями наружных ограждающих конструкций здания, м3.

Ц. 2 Рекомендованные значения относительно показателя компактности, которые следует выполнять при проектировании жилых зданий,Λк здаг,не более:

0, 25 – для 16-этажных зданий и выше;

0, 29 – для зданий от 10 до 15 этажей включительно;

0, 32 – для зданий от 6 до 9 этажей включительно;

0, 36 – для 5- этажных зданий;

0, 43 – для 4- этажных зданий;

0, 54 – для 3- этажных зданий;

0,61; 0,54; 0,46 – для двух-, трех- и четырехэтажных блочных и секционных зданий соответственно;

0, 9 – для двух – и одноэтажных зданий с мансардой;

1,1 – для одноэтажных зданий.

		С.
1	Общие положения по обеспечению теплоизоляционных и эксплуатационных показателей строительных изделий . …………….	2
2	Проектирование теплоизоляционной оболочки зданий по теплотехническим показателями ее элементов ……………………	5
3	Проектирование теплоизоляционной оболочки по теплопотерям здания на отопление ……………………………………………………………………..	10
4	Определение показателей теплоустойчивости……………………….	12
5	Определение воздухопроницаемости ограждающих конструкций …	13
6	Оценка влажностного режима ограждающих конструкций. …………….	15
7	Энергетический паспорт здания ……………………………………….	17
ПРИЛОЖЕНИЕ А	Перечень нормативных документов, на которые есть ссылки в нормах …………………………………………………………………..	19
ПРИЛОЖЕНИЕ Б	Термины и определения понятий…………………………………………………..	20
ПРИЛОЖЕНИЕ В	Карта-схема температурных зон Украины ……………………………	23
ПРИЛОЖЕНИЕ Г	Тепловлажностный режим помещений зданий и сооружений в отопительный период . ..………………………………………………….	24
ПРИЛОЖЕНИЕ Д	Расчетное определение температуры помещений, которые не отапливаются …………………………………………………………..	24
ПРИЛОЖЕНИЕ Е	Расчетные значения коэффициентов теплоотдачи внутренней, αв,и наружной,αн, поверхностей ограждающих конструкций …….	25
ПРИЛОЖЕНИЕ Ж	Расчетные температуры наружного воздуха (для оценки температурного режима теплопроводных включений ограждающих конструкций, воздухопроницаемости и теплоустойчивости) ..…….	25
ПРИЛОЖЕНИЕ И	Расчетное определение приведенного сопротивления теплопередаче ограждающих конструкций . …………………………………………………	26
ПРИЛОЖЕНИЕ К	Влажностные условия эксплуатации материала в ограждающих конструкциях ………………………………………………………………………………..	39
ПРИЛОЖЕНИЕ Л	Расчетные теплофизические характеристики строительных материалов ………………………………………………………………	40
ПРИЛОЖЕНИЕ М	Расчетное определение приведенного сопротивления теплопередаче светопроницаемых конструкций и температурного перепада конструкций в зависимости от коэффициента остекления ……………..	52
ПРИЛОЖЕНИЕ Н	Расчетное определение удельных теплопотерь на отопление здания . ……………………………………………………………………………………..	55
ПРИЛОЖЕНИЕ П	Расчетное определение амплитуды колебаний температуры внутренней поверхности при оценке теплоустойчивости ограждающих конструкций в летний период года ………….……………	59
ПРИЛОЖЕНИЕ Р	Расчетное определение амплитуды колебаний температуры воздуха помещения при оценке теплоустойчивости в зимний период …………	61
ПРИЛОЖЕНИЕ С	Расчетное определение показателя теплоусвоения поверхностью пола ……………………………………………………………………………. ……………….	63
ПРИЛОЖЕНИЕ Т	Расчетное определение показателей воздухопроницаемости ограждающих конструкций ……………………………………………………………	64
ПРИЛОЖЕНИЕ Ф	Форма энергетического паспорта здания ……………………………………….	66
ПРИЛОЖЕНИЕ Ц	Расчетный показатель компактности зданий ………..…………………..	69

studfiles.net

Эффективность объема здания

Или, компактность объема здания – интегральный показатель эффективности здания. Все остальные показатели компактности раскрывают разные стороны многообразных свойств здания, которые интегрированы в показателе объемной компактности. Характеризует эффективность решения строительного объема, внутреннего объема и отапливаемого объема здания.

Строительный объем здания – объем здания посчитанный по внешней поверхности ограждающей конструкции здания. Внутренний объем – объем здания посчитанный по внутренней поверхности ограждающей конструкции здания. Отапливаемый объем здания может совпадать с внутренним объемом, а может составлять его часть.

Коэффициент компактности объема здания – отношение площади наружного ограждения к отапливаемому, внутреннему или строительному объему. Показывает сколько квадратных метров наружного ограждения необходимо для создания единицы отапливаемого, внутреннего или строительного объема.

В общем случае, чем больше объем здания, тем меньше этот коэффициент. При равных объемах здания коэффициент меньше у тех зданий, которые ближе по форме к шару или кубу. Максимально компактной является форма шара.

Например, в СНиП 23-02-2003 показатель компактности здания нормирует следующим образом:

• 0,25 — для 16-этажных зданий и выше.
• 0,29 — для 10-15-эт. зданий.
• 0,32 — для 6-9-эт. зданий.
• 0,36 — для 5-эт. зданий.
• 0,43 — для 4-эт. зданий.
• 0,54 — для 3-эт. зданий.
• 0,61; 0,54; 0,46 — для 2-, 3- и 4-эт. блокированных и секционных домов соответственно.
• 0,9 — для 2-эт. и 1-эт. домов с мансардой.
• 1,1 — для 1-эт. домов.

***

Коэффициент эффективности использования объема здания по высоте – отношение отапливаемого объема к общей площади здания или отношение строительного объема к площади застройки. Является характеристикой приведенной высоты здания (учет высоты этажа здания).

Например. Имеем – К = 5,8 и К = 6,8. Это приведенная высота этажей. Допустим, у вас первый этаж прямоугольный, а второй этаж мансардный со сложной кровлей крестообразными пересечениями частей кровли, мезонинами. В первом случае приведенная высота этажей может быть – 1 этаж 3 метра, а второй этаж – 2,8 метра. Во втором случае если первый этаж 3 метра, то приведенная высота второго этажа (к прямоугольнику) у вас получится 3,8 метра. Если вас это не устраивает, то можно поднять высоту первого этажа, можно наоборот изменить уклоны кровли и уменьшить приведенную высоту, например до К = 6,0.

***

Компактность плана здания – усеченная форма объемной компактности.

Коэффициент компактности здания в плане – отношение длины наружного периметра здания к общей площади или к площади застройки здания. В этом смысле максимально компактным будет здание имеющее план, приближающийся к форме круга или квадрата.

sib-ecodom.ru

Коэффициент остекленности фасада здания: правильный расчет 👍

Для каждого здания на этапе проектирования выполняется теплотехнический расчет, состоящий из нескольких этапов. Вся информация и правила выполнения приведены в СНиП 23-02-2003 «Тепловая защита зданий».

Важная часть теплотехнического расчёта – это подбор стеклянных ограждающих конструкций для зданий. Для получения требуемого результата этого рассчитывается коэффициент остеклённости фасада здания.

Формула расчёта

Коэффициент остеклённости фасада здания – это численное значение отношения суммарной площади всех светопрозрачных конструкций, к общей площади внешних стен здания включая светопрозрачные системы. Он обозначается латинской буквой f и рассчитывается по формуле:

f=Bf/(Bw+Bf),

Bf – сумма площадей светопрозрачных систем здания.

Bw – сумма площадей внешних стен включая светопрозрачные системы здания.

Важно! Часто ошибки допускаются в расчётах площади ограждающих конструкций. Надо учитывать все углы и переходы, делать развертку поверхности фасада.

Полученное расчетное сравнивается с нормативным значением коэффициента остекленности фасада здания.

Если расчетное значение коэффициента не превышает:

• Для жилых домов 18%;
• Для других сооружений 25%,

то вид и плотность остекления подбирают со значением приведенного коэффициента теплопередачи больше требуемого:

R0≥Rreq

Если расчетное значение больше нормативных показателей, то для подбора остекления используется R0 — приведенное сопротивление теплопередачи:

D≤3500, 0C×сут. – R0≥0.51

3500≤D≤5200, 0C×сут. – R0≥0.56

3500≤D≤7000, 0C×сут. – R0≥0.65

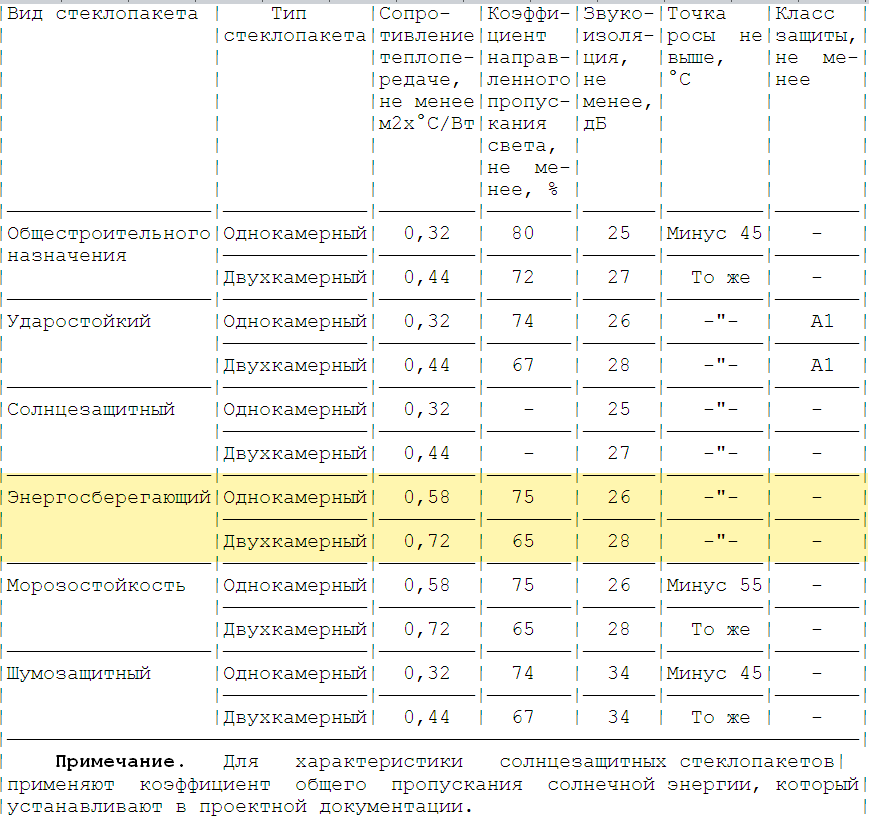

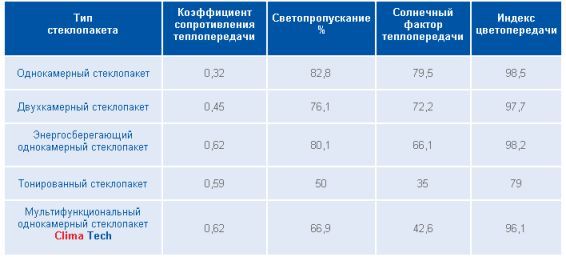

Приведенный коэффициент сопротивление теплопередаче заполнений из стекла для фасадов бывает разный:

Вид стекла	Деревянные и ПВХ рамы, R0	Металлические рамы, R0
Парные рамы из простого сдвоенного стекла	0,4	—
Парные рамы со сдвоенным стеклом и мультифункциональным покрытием	0,55	—
Отдельные рамы с заполнением из простого сдвоенного стекла	0,44	—
Отдельные рамы с заполнением из сдвоенного мультифункционального стекла	0,57	—
Зенитные фонари со сдвоенным остеклением из органического стекла	0,36	—
Зенитные фонари с тройным остеклением из органического стекла	0,52	—
Раздельно-спаренные рамы с заполнением из тройного простого стекла	0,55	—
Раздельно-спаренные рамы с тройным мультифункциональным остеклением	0,6	—

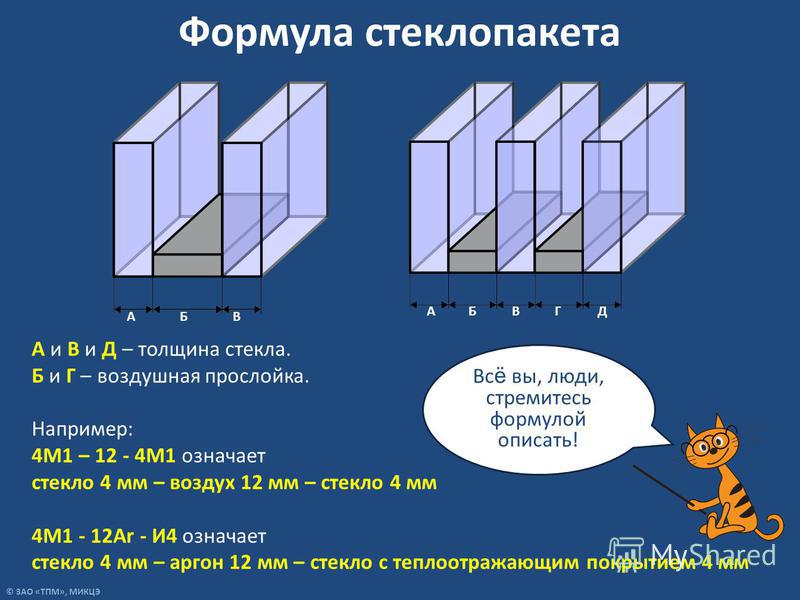

Пакет однокамерный из:Стекла простогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытием	0,350,510,56	0,340,430,47
Пакет двухкамерный из стекла:Простого с расстоянием 8 ммПростого с расстоянием 12 ммС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением пространства между стеклами аргоном	0,50,540,580,680,65	0,430,450,480,520,53
Однокамерный пакет в отдельных рамах из стекла:ПростогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением пространства между стеклами пространства аргоном	0,560,650,720,69	0,50,560,60,6
Пакет из двух камер в отдельных рамах из стекла:ПростогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением аргоном	0,650,720,80,82	—-
Парные рамы с двумя стеклоблоками по одной камере в каждом	0,7	—
Отдельные рамы с двумя стеклоблоками по одной камере в каждом	0,75	—
Две спаренные рамы с заполнением из простого стекла в 4 слоя	0,8	—

Строго следуя порядку расчета и нормативным показателям, приведенным в таблице выше, можно точно рассчитать количество и качество остекления любого общественного и жилого здания.

Похожие статьи

bazafasada.ru

Расчет теплоэнергетических параметров здания Геометрические показатели

Общая площадь наружных ограждающих конструкций определяется по внутренним размерам здания.

Общая площадь наружных стен(с учетом оконных и дверных проемов), м2, определяется как произведение периметра наружных стен по внутренней поверхности на внутреннюю высоту здания, измеряемую от поверхности пола первого этажа до поверхности потолка последнего этажа.

,

где – периметр внутренней поверхности наружных стен этажа, м; –высота отапливаемого объема здания, м.

= 160,624 = 3855 м2.

Площадь наружных стен (без проемов), м2, определяется как разность общей площади наружных стен и площади окон и наружных дверей:

,

где –суммарная площадь окон, определяется как сумма площадей окон (площадь окна считать по размерам проема).

Для рассматриваемого здания = 694 м2.

Тогда = 3855 – 694 = 3161 м2.

В том числе для продольных стен 2581 м2;

для торцевых стен – 580 м2.

Площадь перекрытий теплого чердакам2, и площадь перекрытий теплого подвала, м2, равны площади этажаи рассчитываются по формуле

=== 770 м2.

Общая площадь наружных ограждающих конструкций складывается из общей площади стен, площадей перекрытий теплого чердакаи теплого подвала, и определяется по формуле

=++.

Так как , формула приобретает следующий вид

=+ 2= 3855 + 770 + 770 = 5395 м2

Площадь отапливаемых помещений, м2, и площадь жилых помещений и кухонь, м2, определяются в соответствии с проектом:

= 5256 м2;

= 3416 м2.

Отапливаемый объем здания, м3,определяется как произведение площади этажа, м2, на внутреннюю высоту, м, измеряемую от поверхности пола первого этажа до поверхности потолка последнего этажа.

= 770·24 = 18480 м3.

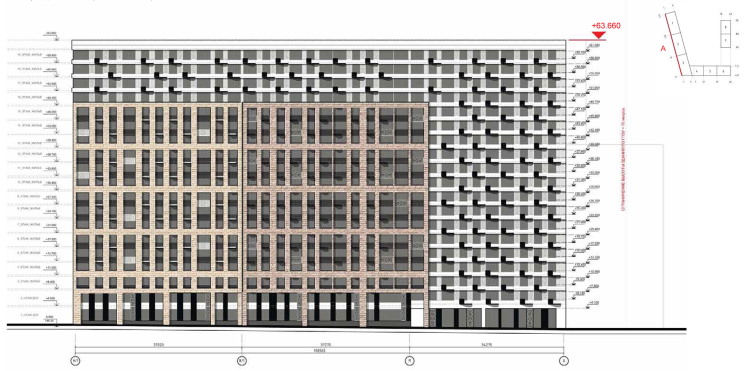

Коэффициент остекленности фасадов здания р определяют по формуле

.

Нормируемый коэффициент остекленности составляет = 0,18.

Показатель компактности зданияопределяют из условий:

.

Нормируемый показатель компактности жилых зданий составляет =0,32. Таком образом, < , так как 0,29 < 0,32.

Теплотехнические показатели

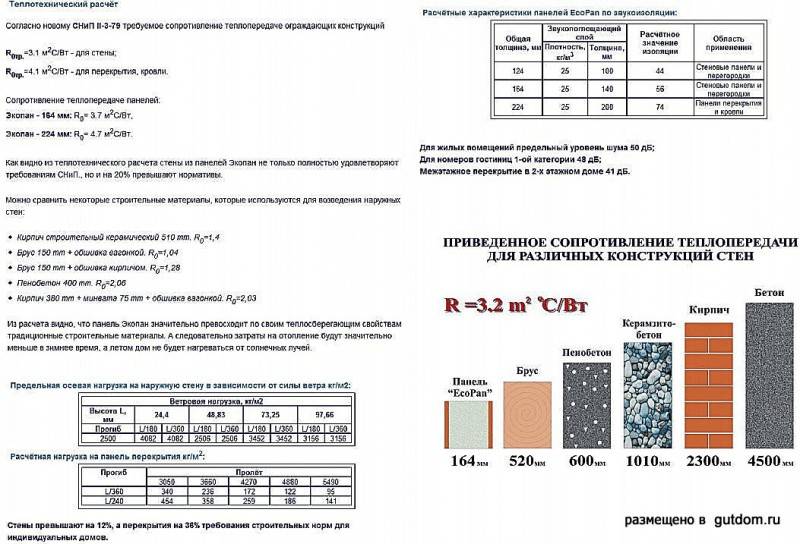

Согласно СНиП II-3 приведенное сопротивление теплопередаче наружных ограждений , м2·С/Вт,должно приниматьсяне ниже требуемых значений , которые устанавливаются по таблице 1б* СНиП II-3 в зависимости от градусо-суток отопительного периода.

При = 5014 °С·сут требуемое сопротивление теплопередаче равно для:

стен = 3,2 м2·С/Вт;

окон и балконных дверей = 0,54 м2·С/Вт;

перекрытий теплого чердака = 4,71 м2·С/Вт;

перекрытий теплого подвала = 4,16 м2·С/Вт.

Приведенный трансмиссионный коэффициент теплопередачиздания, Вт/(м2·С), определяется по формуле

,

где – коэффициент, учитывающий дополнительные теплопотери, связанные с ориентацией ограждений по сторонам горизонта: для жилых зданий= 1,13;

,,,,– площади соответственно стен, заполнений светопроемов (окон, фонарей), наружных дверей и ворот, покрытий (чердачных перекрытий), цокольных перекрытий, полов по грунту, м2;

,,,,– приведенные сопротивления теплопередаче соответственно стен, заполнений светопроемов (окон, фонарей), наружных дверей и ворот, покрытий (чердачных перекрытий), м2·С/Вт;

n– коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху согласно СНиП II-3.

Вт/(м2·С).

Воздухопроницаемость наружных ограждений , кг/(м2·ч), принимают для стен, покрытий, перекрытий чердаков и подвалов, окон в деревянных переплетах и балконных дверей = 6 кг/(м2·ч)5, таблица 12.

Требуемую кратность воздухообмена жилогоздания, ч-1, устанавливают из расчета 3 м3/ч удаляемого воздуха на 1 м2жилых помещений и кухонь7по формуле

,

где –площадь жилых помещений и кухонь, м2;– коэффициент, учитывающий долю внутренних ограждающих конструкций в отапливаемом объеме здания, принимаемый равным 0,85; –отапливаемый объем здания, м3.

.

Приведенный(условный)инфильтрационный коэффициент теплопередачи здания, Вт/(м2·С), определяют по формуле

,

Вт/(м2·С).

Общий коэффициент теплопередачи здания, Вт/(м2·С), определяют по формуле

,

= 0,544 + 0,556 = 1,1 Вт/(м2·С).

studfiles. net

Расчетный показатель компактности зданий



programma-po-kursu-osnovi-vipuklogo-analiza-i-linejnogo-programmirovaniya-po-napravleniyu.htmlprogramma-po-kursu-radiotehnicheskie-metodi-i-sredstva-upravleniya-kosmicheskimi-apparatami-po-pravleniyu-010600.html

Расчетный показатель компактности зданий Λ к зд. определяется по формуле:

Λ к зд. = F ∑ = 14200,5 = 0,32 V h 43873,052

где:

F ∑ – общая площадь внутренних поверхностей внешних ограждающих конструкций, включающих (покрытия)верхнего этажа и перекрытия (пола) нижнего отапливаемого помещения, м2 ;

V h – отапливаемый объём здания, что равняется объему, ограниченному внутренними поверхностями внешних ограждающих конструкций здания, м3;

Показатель компактности Λ к зд. = 0,32 соответствует рекомендуемому значению для зданий.

Геометрические, теплотехнические и энергетические показатели

Таблица 3 (окончание)

Показатели Обозначения и размерность показателя Нормативное значение показателя Расчетное (проектное) значение показателя Фактическое значение показателя Теплотехнические показатели I зона (п. 2.2, табл. 1) Приведенное сопротивление теплопередаче внешних ограждающих конструкций R ∑ пр, м2 К/Вт R норм., м2 К/Вт R расч., м2 К/Вт R факт., м2 К/Вт – Стен R ∑ пр нп 2,2 3,78 − – Окон и балконных дверей R ∑ пр сп о 0,6 0,6 − – Витражей R ∑ пр сп вт − − − – Фонарей R ∑ пр сп ф 0,45 0,45 − – Входных дверей, ворот R ∑ пр сп д 0,6 0,6 − – Покрытий R ∑ пр пк 5,35 5,50 − – Чердачных перекрытий (холодного чердака) R ∑ пр хч 2,2 5,50 − – Перекрытий теплых чердаков R ∑ пр тч − − − – Перекрытий над техподпольями R ∑ пр ц1 − − − – Перекрытий над неотапливаемыми подвалами и подпольями R ∑ пр ц2 − − − – Перекрытий над проездами и под эркерами R ∑ пр ц3 − − − – Полы по грунту R ∑ пр ц 2,0 4,75 − Энергетические показатели I зона (п. 3.3, табл. 4.5) R ∑ пр > R q min Удельная тепловая мощность q зд, кВт / м3 − − Максимально допустимое значение удельных тепловых затрат но отопление здания Е max кВт / м3 − − Класс энергетической эффективности − С С − Срок эффективной эксплуатации тепло- изоляционной оболочки и её элементов − − − − Соответствие проекта здания нормативным требованиям − − Да − Необходимость доработок проекта здания − − Нет −

Классификация здания по энергетической эффективности

Таблица 4

Классы энергетической эффективности здания Разница в % расчетного или фактического значения удельных тепловых затрат q зд от максимального допустимого значения Е max [(q зд − Е max) / Е] 100% Рекомендации A минус 50 и меньше B от минус 49 до минус 10 C от минус 9 до плюс 5 D от плюс 6 до плюс 25 Е от плюс 26 до плюс 75 F плюс 76 и больше

Заключения по результатам оценки энергетических параметров здания

Таблица 5

Класс энергетической эффективности здания – «С» соответствует нормативным требованиям. Паспорт заполненный: Организация ОДО «Институт «МАРИУПОЛЬПРОЕКТ» Адрес и телефон Украина, 87500, Донецкая область, г. Мариуполь, ул. Казанцева, дом 7Б, тел. (0629) 34-80-13 Ответственный исполнитель Главный инженер проекта Бохонко О.А.

mpedagog.ru

12ballov.mpedagog.ru

---

• Отзывы hilti
• Элемент пельтье для охлаждения процессора
• Проекты домов из сэндвич панелей
• Строительные заказы от частных лиц в москве
• Антивандальная пленка на окна
• Люк с лестницей на чердак размеры
• Ковка холодная фото
• Станок ленточный для заточки ножей
• Люк под ванну
• Шкаф купе это
• Как подключить антенную розетку

Окна и остекление | WBDG

Грегг Д. Андер, FAIA
Южная Калифорния Edison

Введение

На этой странице

• Введение
• Описание
• Заявка
• Соответствующие нормы и стандарты
• Дополнительные ресурсы

Окна уже давно используются в зданиях для дневного освещения и вентиляции. Многие исследования даже показали, что здоровье, комфорт и производительность улучшаются благодаря хорошо проветриваемым помещениям и доступу к естественному свету. Однако окна также представляют собой основной источник нежелательных потерь тепла, дискомфорта и проблем с конденсацией. В 19Только в 90 году энергия, используемая для компенсации нежелательных тепловых потерь и теплопотерь через окна в жилых и коммерческих зданиях, стоила Соединенным Штатам 20 миллиардов долларов (четверть всей энергии, используемой для отопления и охлаждения помещений).

В последние годы окна претерпели технологическую революцию. Теперь доступны высокопроизводительные, энергоэффективные оконные и стеклопакеты, которые могут значительно сократить потребление энергии и источники загрязнения: они имеют меньшие потери тепла, меньшую утечку воздуха и более теплые поверхности окон, что повышает комфорт и минимизирует образование конденсата. Эти высокоэффективные окна имеют двойное или тройное остекление, специальные прозрачные покрытия, изоляционный газ, зажатый между стеклами, и улучшенные рамы. Все эти функции уменьшают теплопередачу, тем самым сокращая потери энергии через окна.

Эта страница ресурсов охватывает основные понятия для спецификации окон и систем остекления, в частности, энергоэффективных окон.

Описание

Оконные системы состоят из стеклянных панелей, структурных рам, распорок и уплотнителей. В последние годы разнообразие типов стекол, покрытий и рам, доступных для использования в оконных системах, резко увеличилось, а также появилась возможность точной настройки и оптимизации выбора окон для каждого проекта.

Факторы, влияющие на характеристики окон.
Изображение предоставлено Energy User News

Тщательная спецификация окон и систем остекления имеет важное значение для энергоэффективности и комфорта всех зданий. В жилых конструкциях с преобладанием поверхностной нагрузки (таких как жилые дома) оптимальная конструкция окон и характеристики остекления могут снизить потребление энергии на 10–50 % по сравнению с принятой практикой в ​​большинстве климатических условий. В коммерческих, промышленных и институциональных зданиях с преобладанием внутренней нагрузки правильно подобранные системы окон могут снизить затраты на освещение и ОВК на 10–40%.

Выбор окон и остекления следует рассматривать комплексно. Как только команда дизайнеров и владелец согласуют проблему дизайна, можно будет оценить варианты окон и остекления. Вопросы для рассмотрения включают:

• Притоки и потери тепла
• Визуальные требования (конфиденциальность, яркий свет, вид)
• Затенение и защита от солнца
• Тепловой комфорт
• Устройство контроля конденсации
• Ультрафиолетовый контроль
• Акустический контроль
• Цветовые эффекты
• Дневной свет
• Требования к энергии

В конечном счете, оптимальный выбор окон и систем остекления будет зависеть от многих факторов, включая тип использования здания, местный климат, тарифы на коммунальные услуги и ориентацию здания.

A.

Указание окон и остекления

Чтобы полностью указать оконную систему, необходимо указать следующие характеристики:

• Значение коэффициента теплопередачи окна
• Коэффициент солнечного теплопритока окна (SHGC) или коэффициент затенения (SC)
• Прозрачность стекла (T _vis-glass )

Для конкретных эстетических и эксплуатационных целей составитель спецификации может также указать:

• Оттенки (цвета) и покрытия

Значение U

Значение U указывает скорость теплового потока за счет теплопроводности, конвекции и излучения через окно в результате разницы температур внутри и снаружи. Чем выше U-фактор, тем больше тепла передается (теряется) через окно зимой.

• Единицы значения U: БТЕ в час на квадратный фут на °F (БТЕ/час · фут² · °F)

• Коэффициент U

  обычно варьируется от 1,3 (для типичного окна с одинарным остеклением в алюминиевой раме) до 0,2 (для многослойного окна с высокими эксплуатационными характеристиками с низкоэмиссионными покрытиями и изолированными рамами).

• Окно с коэффициентом теплопередачи 0,6 теряет в два раза больше тепла при тех же условиях, что и окно с коэффициентом теплопередачи 0,3.

• Общий (или чистый) коэффициент U окна может быть значительно выше, чем коэффициент U центра стекла.

Коэффициент усиления солнечного тепла (SHGC)

SHGC показывает, какая часть солнечной энергии, падающей на окно, передается через окно в виде тепла. По мере увеличения SHGC потенциал солнечного усиления через данное окно увеличивается.

• SHGC представляет собой отношение от 0 до 1. SHGC = 0 означает, что никакая падающая солнечная энергия не передается через окно в виде тепла, а SHGC = 1 означает, что вся падающая солнечная энергия передается через окно в виде тепла.

• Окно с SHGC 0,6 пропускает в два раза больше солнечного тепла, чем окно с SHGC 0,3.

• Как правило, окна с низкими значениями SHGC желательны в зданиях с высокой нагрузкой на кондиционирование воздуха, а окна с высокими значениями SHGC желательны в зданиях, где требуется пассивное солнечное отопление.

• Термин «КЗЗ» является относительно новым и предназначен для замены термина «коэффициент затенения (КЗ)». Хотя эти термины связаны, коэффициент затенения стекла определяется как отношение притока солнечного тепла через данное остекление по сравнению с прозрачным одинарным стеклом толщиной 1/8 дюйма.

Солнечное излучение
Предоставлено эффективным совместным Windows

Тепловой поток
Предоставление эффективного совместного состояния Windows

Видимое коэффициент (TVIS-GLASS)

T _VIST-Glass Указывает на процент визита на визуальную часть виссовой части визита на визу солнечного спектра, проходящего через данное изделие из стекла.

• Солнечный свет — это электромагнитная форма обмена энергией между Солнцем и Землей. Он состоит из диапазона электромагнитных длин волн, обычно классифицируемых как ультрафиолетовый (УФ), видимый и инфракрасный (ИК), которые вместе называются солнечным спектром.

• Короткие волны УФ-излучения в основном невидимы невооруженным глазом, но вызывают обесцвечивание тканей и повреждение кожи. Видимый свет состоит из тех длин волн, которые различимы человеческим глазом. Этот свет содержит около 47% энергии солнечного света. Более длинные волны ИК-излучения также невидимы и содержат около 46% энергии солнечного света.

• Для данной системы остекления термин «индекс прохлады (K _e )», также называемый коэффициентом эффективности, представляет собой отношение T _vis-glass к коэффициенту затенения (SC).

Оттенки (цвет) и покрытия

Свойства данного стекла могут быть изменены путем окрашивания или нанесения на стекло различных покрытий или пленок.

• Оттенки стекла обычно являются результатом добавления красителей в стекло во время производства. Некоторые оттенки также производятся путем приклеивания цветных пленок к стеклу после производства.

• Оттенки

  обычно выбирают из эстетических соображений. Некоторые оттенки также помогают уменьшить солнечное излучение.

• Покрытия, обычно в виде оксидов металлов, также могут наноситься на стекло в процессе производства. Некоторые из этих покрытий, называемые «низкоэмиссионными» или «low-e», помогают уменьшить лучистую теплопередачу между стеклами, блокируя некоторые или все длины волн ИК-излучения. Эти покрытия могут значительно снизить U-фактор окна.

• Следует соблюдать осторожность при выборе оттенков и покрытий, так как их применение может значительно повлиять на теплопотери и теплоприток окна. Неправильная спецификация может привести к полной противоположности желаемой производительности.

• С точки зрения производительности, указание коэффициента U окна, SHGC и коэффициента пропускания видимого света (T _vis-glass ) означает, что нет необходимости указывать оттенки и покрытия.

Сегодня для зданий доступно гораздо больше остекления, чем даже несколько лет назад.

Некоторые рекомендации по выбору окон и остекления включают:

• В общих случаях указывайте низкий коэффициент U (< 0,40) для жилых помещений. Даже более низкие значения могут быть желательны в экстремально жарком климате.

• При указании производительности Windows позаботьтесь о том, чтобы указать «значения производительности всего продукта» для U-фактора и SHGC. Следует избегать использования U-факторов «только для стекла», поскольку они могут быть на 10–40 % лучше, чем стоимость всего продукта.

• В климатических условиях со значительными нагрузками на кондиционирование воздуха выбирайте окна с низкими значениями SHGC (< 0,40).

• Как правило, требуется высокий (> 70%) коэффициент пропускания видимого света стеклом, особенно при дневном освещении.

• Для коммерческих зданий в сочетании со стратегиями дневного освещения проанализируйте компромисс между стандартным остеклением и стеклом с высоким индексом прохлады (также называемым спектрально селективным). Спектрально-селективное стекло имеет относительно высокий коэффициент пропускания видимого света и относительно низкий SHGC.

• В целом, низкие окна SHGC следует рассматривать для остекления, выходящего на восток и запад, как средство контроля поступления солнечного тепла и повышения комфорта жильцов. Для крупных коммерческих и промышленных сооружений предусмотреть невысокие окна ШГК на восточном, южном и западном фасадах. SHGC для окон, выходящих на север, не является критичным для большинства широт континентальной части США.

• Для зданий, в которых желательна пассивная солнечная энергия для обогрева, должны быть указаны окна, выходящие на юг, с высокими значениями SHGC в сочетании с низким коэффициентом теплопередачи.

• Выбирайте окна с заботой о комфорте. Правильная спецификация окон может привести к более высокой средней температуре излучения (MRT) зимой и более низкой MRT летом, повышая комфорт и производительность. MRT представляет собой среднюю температуру, которую человек ощущает в результате лучистого теплообмена с окружающей средой.

B. Стандартные характеристики стекла

Тип стекла (изделие)	Толщина стекла (дюймы)	Видимый Коэффициент пропускания (% дневного света)	U-фактор (Зима)	Коэффициент усиления солнечного тепла (SHGC)
Однослойное стекло (стандартное прозрачное)	0,25	89	1,09	0,81
Однослойная белая ламинированная с термоотталкивающим покрытием ( Саутволл, Калифорния, серия ®)	0,25	73	1,06	0,46
Двойное изоляционное стекло (стандартное прозрачное)	0,25	79	0,48	0,70
Двойное бронзовое отражающее стекло ( LOF Eclipse ®)	0,25	21	0,48	0,35
Тройное изоляционное стекло (стандартное прозрачное)	0,125	74	0,36	0,67
Низкоэмиссионное пиролитическое двойное стекло ( LOF Clear Low-e ®)	0,125	75	0,33	0,71
Низкоэмиссионное двойное стекло с мягким покрытием и наполнением аргоном ( PPG Sungate ® 100 Clear )	0,25	73	0,26	0,57
Высокоэффективный низкоэмиссионный ( Соларскрин 2000 ВЭИ-2М ™)	0,25	70	0,29	0,37
Подвесная пленка с покрытием ( Тепловое зеркало ™ 66 Прозрачное )	0,125	55	0,25	0,35
Подвесная пленка с покрытием с наполнением аргоном ( Azurlite ® Heat Mirror SC75 )	0,125	53	0,19	0,27
Пленки с двойным подвесным покрытием и криптоном ( Тепловое зеркало ™ 77 Суперстекло )	0,125	55	0,10	0,34
Информация о производительности была рассчитана с использованием программы компьютерного анализа WINDOW Национальной лаборатории Лоуренса Беркли Azurlite® и Sungate® являются зарегистрированными товарными знаками PPG Industries Heat Mirror™ и California Series® являются товарными знаками Southwall Technologies LOF Eclipse® — зарегистрированная торговая марка Pilkington/Libby-Owens-Ford Co. Solarscreen 2000 VEI-2M™ — зарегистрированная торговая марка Viracon

C. Другие атрибуты

Другие важные атрибуты окон и систем остекления включают:

• Газовые наполнители — Инертные газы, такие как аргон и криптон, часто вводят между стеклами для уменьшения кондуктивной и конвективной теплопередачи. Эти недорогие газовые наполнители снижают коэффициент теплопередачи, не влияя на коэффициенты затенения или коэффициент пропускания видимого света.

• Фриттинг — Обожженные керамические покрытия, или фритты, могут наноситься на поверхность стекла с различными узорами, цветами и плотностью.

• Защитное стекло — Информацию о применении и преимуществах многослойного архитектурного стекла можно найти здесь. Для получения конкретной информации посетите веб-сайты производителей, перечисленных в разделе «Дополнительные ресурсы» на этой странице.

В здании международного терминала стамбульского аэропорта имени Ататюрка используется многослойное стекло для обеспечения безопасности
Фото предоставлено DuPont Laminated Technologies

D. Возможности и предостережения

В рамках кредитной программы NYSERDA помогло Управлению железных дорог столичного округа установить новые энергосберегающие стекла и высокоэффективное оборудование для обогрева и охлаждения на этой железнодорожной станции в г. Ренсселер, Нью-Йорк.
Фото предоставлено NYSERDA

Некоторые возможности проектирования и предостережения относительно спецификации и применения окон и систем остекления включают:0004

Возможности

• Использование окон с высокими эксплуатационными характеристиками может значительно снизить нагрузку на отопление и охлаждение, а также устранить необходимость в обогреве по периметру в зданиях с преобладанием внутренней нагрузки из-за влияния повышенной средней лучистой температуры (MRT) на комфорт жильцов (см. Высокопроизводительные системы ОВКВ).

• Оконные системы с низкоэмиссионными и спектрально-селективными покрытиями могут отфильтровывать вредные ультрафиолетовые волны и увеличивать срок службы мебели в помещении.

• Оптимизированные системы окон для пассивного отопления в жилых домах или для дневного освещения в коммерческих/промышленных зданиях снизят нагрузку и сократят затраты на эксплуатацию и техническое обслуживание.

Меры предосторожности

• Всегда указывайте сертифицированные значения энергоэффективности всего продукта.

• Все низкоэмиссионные покрытия не одинаковы! Если селективные покрытия были определены как стратегия повышения производительности, убедитесь, что покрытие полностью и правильно соответствует вашим требованиям.

• Всегда учитывайте защиту от бликов, особенно в коммерческих и промышленных помещениях. Ограничение коэффициентов контрастности и обеспечение визуального комфорта в поле зрения имеет решающее значение, особенно при дневном освещении.

• Избегайте проблем с конденсацией. Конденсация происходит, когда температура поверхности стекла падает ниже точки росы комнатного воздуха. Он может повредить оконные и стеновые элементы и затруднить обзор.

• Исторические здания часто требуют особой детализации окон. Желание добиться исторической точности иногда может противоречить желанию обеспечить энергоэффективность. К счастью, сейчас несколько компаний предлагают высокопроизводительные продукты, которые могут воспроизводить внешний вид старых окон, сохраняя при этом энергоэффективность.

Заявка

Практический пример

Аргоннская национальная лаборатория — Аргонн, Иллинойс

Корпорация по усовершенствованию объектов штата Айова (SIFIC) и Институт психического здоровья в Индепенденсе, штат Айова, объединили усилия для выявления и внедрения улучшений в области управления энергопотреблением. Среди нескольких стратегий команда установила энергосберегающие окна на сумму более 300 000 долларов. На сегодняшний день Институт сэкономил более 100 000 долларов в год на затратах на электроэнергию.

Аргоннская национальная лаборатория, Аргонн, штат Иллинойс, является одним из первых зданий Министерства энергетики, получивших сертификат LEED от Совета по экологическому строительству США. Дизайн включает в себя более 15 строительных материалов, выбранных из-за их переработанного, возобновляемого или низкоэмиссионного содержания. Кроме того, некоторые функции энергосбережения, такие как высокопроизводительные окна, ориентированные на запад и север, снизят потребление электроэнергии на 20% и природного газа на 30%, снизив воздействие парниковых газов здания на 55 тонн в год. Подробнее

Соответствующие нормы и стандарты

• ASHRAE Справочник по основам Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха
• Закон об энергетической политике 2005 г. (EPACT)
• Окна Energy Star®
• Справочник сертифицированных продуктов Национального совета по рейтингу окон (NFRC) — Содержит рабочие характеристики оконных конструкций большинства производителей.

Дополнительные ресурсы

Ассоциации и организации

• Американская ассоциация архитектурных производителей (AAMA) — Торговая ассоциация фирм, занимающихся производством и продажей компонентов строительных окон и сопутствующих товаров.
• Efficient Windows Collaborative — предоставляет информацию о преимуществах энергосберегающих окон в домах по всей территории США. Этот сайт спонсируется Министерством энергетики США.
• Центр солнечной энергии Флориды — Группа исследования окон — Эта группа изучает характеристики систем окон. Основное внимание уделяется притоку солнечного тепла и его влиянию на затраты энергии на отопление и охлаждение.
• National Fenestration Rating Council (NFRC) — некоммерческий государственный/частный союз производителей, строителей, проектировщиков, спецификаторов, должностных лиц по нормам, потребителей, коммунальных служб и регулирующих органов, работающий над созданием национальной системы оценки энергоэффективности оконных изделий.
• Национальная стекольная ассоциация

Инструменты проектирования и анализа

Свойства окна

• Окна Energy Star®
• Обычно физические свойства систем остекления легко узнать из документации по продуктам и сертифицировать Национальным советом по оценке окон (NFRC).
• WINDOW, компьютерная программа, финансируемая из федерального бюджета, разработанная Национальной лабораторией Лоуренса в Беркли (LBNL), рассчитывает значения U, SHGC и Tvis оконных систем, изготовленных из стекла и рам с известными свойствами.

Стратегии дизайна окон

Коммерческие и институциональные — Чтобы проанализировать влияние различных площадей окон и свойств стекла, исследуйте следующее: влияние сложных оконных систем на воздушные потоки и внутреннюю вентиляцию. Для получения дополнительной информации: CFD Online

DOE-2 — программное обеспечение для почасового моделирования зданий, предназначенное для анализа сложных многозонных зданий.

eQuest® — замена PowerDOE.

Справочник по световым люкам — метод ручного расчета оптимальной конструкции световых люков, разработанный Национальной лабораторией Лоуренса в Беркли (LBNL). Доступен в AAMA (код продукта SHDG-1-88).

Другое

• Инструмент устойчивого развития GSA (SFTool) — иммерсивная виртуальная среда SFTool удовлетворяет все ваши потребности в области устойчивого планирования, проектирования и закупок.

Публикации

• Справочник по проектированию остекления по энергоэффективности Американского института архитекторов (AIA). Вашингтон, округ Колумбия, 1997 г.
.
• Жилые окна: руководство по новым технологиям и энергоэффективности Джон Кармоди, Стивен Селковиц, Дариуш Арастех и Лиза Хешонг. Нью-Йорк: WW Norton & Company.

Другие

• Информационный бюллетень EREC — Энергоэффективные окна
• Понимание энергосберегающей Windows

Архитекторы и производители обсуждают остекление и требования новых норм

Габриэль Голенда • 8 сентября 2020 г.

За последние полтора года несколько штатов, в том числе Нью-Йорк, Массачусетс и Иллинойс, приняли меры Международного кодекса энергосбережения (IECC) 2018 года для зданий в определенных секторах. AN попросил ведущих производителей и архитекторов описать, какие контрольные показатели изоляционных характеристик и характеристик солнечного фактора требуются для стекла в фасадах зданий. Ниже они определяют, как может быть сложно выполнить эти требования и адаптироваться к более энергоэффективному будущему.

(Chad Ziemendorf/Courtesy BCJ)

Patricia Culley
Заместитель директора, Bohlin Cywinski Jackson

Целостная интегрированная стратегия проектирования для достижения энергоэффективности часто является лучшим методом соблюдения требований энергетического кодекса, обеспечивая при этом гибкость конструкции. В IECC 2018 года предписывающий путь и ASHRAE 90.1-2016 определяют особые требования к элементам остекления. Тем не менее, путь производительности позволяет проектировщикам измерять производительность сборки остекления по отношению к непрозрачным частям ограждающей конструкции; это дает дизайнерам больше творчества для удовлетворения требований к производительности, удовлетворяя при этом эстетику дизайна. Потребность в энергии зависит от климатической зоны. На большей части территории страны (как правило, в зонах с 3 по 6) оконные сборки, отвечающие требованиям IECC 2018 года, скорее всего, потребуют низкоэмиссионного газонаполненного двойного остекления в рамах с термическим разрывом и дистанционными рамками с теплыми краями. В более холодных регионах, таких как климатическая зона 8, может потребоваться тройное остекление, хотя в настоящее время его найти сложнее.

Признавая важность энергосбережения, коды, вероятно, будут становиться все более строгими в будущем, и производители должны будут продолжать повышать производительность своих продуктов. С точки зрения дизайна есть надежда, что новые достижения в улучшении тепловых характеристик систем каркаса остекления, покрытий для остекления, подвесных пленок и улавливаемых газов позволят добиться более высоких показателей энергоэффективности при сохранении высокого уровня прозрачности и нейтрального цвета. Стеклянные фасады могут стать более сложными благодаря совершенствованию пассивных и активных технологий, усовершенствованию материалов и технологий изготовления, а также достижению более высоких характеристик и экономической эффективности при комплексном подходе. Усовершенствования системы остекления могут включать как активные, так и пассивные технологии, передовые материалы, такие как инженерные композитные материалы, материалы с фазовым переходом и нанотехнологии.

(любезно предоставлено Kawneer)

Иван Зунига
Менеджер по продукции, Kawneer

В течение последних нескольких лет Kawneer проектирует системы, использующие передовые технологии терморазрыва, такие как системы двойной заливки и удаления перемычек, более крупные терморазрывы с использованием полиамидного материала и внедрение нашего запатентованного терморазрыва IsoPour. Мы начали документировать использование стекла с более высокими характеристиками (прокладки с теплыми краями) в стеклопакетах, которые архитекторы могут использовать в своих расчетах тепловых характеристик. Кроме того, на нашем веб-сайте доступен наш инструмент Solector Sun Shading Estimator, который помогает архитекторам выбирать продукты, отвечающие требованиям к тепловым и солнечным характеристикам. Несколько продуктов были специально разработаны как для стандартных двухкамерных стеклопакетов, так и для тройных стеклопакетов. И мы более тесно, чем когда-либо, сотрудничаем с консультантами по соединениям с воздушными барьерами, чтобы помочь предоставить более энергоэффективные строительные решения.

(любезно предоставлено KPF)

Карлос Сересо Давила
Руководитель устойчивого проектирования и старший заместитель директора, Кон Педерсен Фокс

Повышенные целевые показатели общих тепловых характеристик, с которыми мы сталкиваемся в наших текущих проектах в Бостоне и Нью-Йорке, достаточно высоки, чтобы требовать конверт выполнить самостоятельно. Ответ на этот вызов был для нас очень интересным, поскольку позволил более детально обсудить дизайн фасада с клиентами, разработчиками и брокерами. В нескольких проектах это привело к переоценке коэффициентов остекления, чтобы избежать более дорогих решений с тройным остеклением, что привело к созданию конструкций фасадов с большей непрозрачностью. Это создает новые возможности, чтобы сосредоточиться на материальности, деталях и мастерстве — возможности, которые несколько ограничены в стандартных коммерческих системах навесных стен — и переосмыслить унифицированные системы доставки строительных материалов. В то же время мы больше полагаемся на инструменты теплового и энергетического моделирования, чтобы точно координировать остекление по всему зданию, чтобы можно было использовать более интеллектуальные системы отопления и охлаждения.

Заглядывая вперед, становится также ясно, что эти новые кодексы в сочетании с новыми городскими правилами, поощряющими строительство зданий с нулевым выбросом углерода, открывают дверь для более передовых технологий остекления, от которых раньше быстро отказались, учитывая их стоимость. В более холодном климате тройное остекление стало более распространенным коммерческим решением, а динамическое электрохромное остекление, считавшееся редкой технологией десять лет назад, сегодня востребовано нашими клиентами. С появлением на горизонте еще более передовых решений, таких как остекление с вакуумной изоляцией, мы ожидаем увидеть захватывающие изменения в будущем.

(любезно предоставлено Pilkington)

Дэвид Дьюли
Старший инженер, Pilkington, Северная Америка

Чтобы уменьшить коэффициент теплопередачи стеклопакетов (IGU), использование солнцезащитного тонированного стекла в качестве наружного слоя стекла вместе со стеклом с покрытием Low-E с покрытием по поверхности №3. Дополнительные характеристики могут быть достигнуты путем выбора солнцезащитного тонированного стекла Low-E с покрытием вдоль поверхности #2 и дополнительного стекла с покрытием Low-E с покрытием вдоль поверхности #3. Следующим шагом является так называемая низкоэмиссионная поверхность #4, где выбирают солнцезащитное тонированное стекло Low-E с покрытием вдоль поверхности #2 и дополнительное стекло с покрытием Low-E с покрытием вдоль поверхности #4. . Эта комбинация приведет к снижению значения U по сравнению со случаем, когда стекло с покрытием Low-E размещается на поверхности #3.

Вакуумное изоляционное стекло может быть выбрано для существующих проектов по замене окон, где указаны узкий профиль и более низкое значение U. Этот тип остекления снижает режимы теплопередачи путем теплопроводности и конвекции из-за создания вакуума в узком воздушном пространстве (толщиной примерно 0,2 миллиметра) стеклопакета.

(предоставлено Saint-Gobain и Certainteed)

Лукас Гамильтон
Менеджер по строительным технологиям, Saint-Gobain, Северная Америка и CertainTeed

Мы знаем, что вид на окружающий мир одновременно и эстетически приятен, и благотворно влияет на самочувствие пассажиров. Мы также узнали, что проще дать людям доступ к природе, чем воссоздать ее. К сожалению, окна, обеспечивающие такой доступ, традиционно являются одной из самых неэффективных частей здания, когда речь идет об энергоэффективности. Это уже какое-то время ограничивало наше соотношение окна к стене, но это, наконец, меняется. Энергосберегающие функции, такие как динамическое электрохромное остекление, интегрированное с интеллектуальным автоматическим освещением, обеспечивают значительную экономию энергии и снижают эксплуатационные расходы механических систем, обеспечивая при этом непрерывный вид на природу.

Нет ничего невозможного в том, чтобы достичь энергетических целей, создав лучшее пространство для людей, но мы должны строить не так, как раньше. Он начинается с понимания того, что долгосрочные комплексные финансовые, физические и экологические окупаемости, которые будут достигнуты в течение жизненного цикла установки, перевешивают первоначальные инвестиции в системы, которые их обеспечивают.

(любезно предоставлено Technoform)

Хелен Сандерс
Генеральный директор, Technoform Glass Insulation North America

Предписывающие U-факторы для окон в IECC 2018 такие же, как и в IECC 2015, поэтому новый код не будет иметь никакого значения для тех, кто следует предписывающему пути соответствия. Однако в зданиях с большей площадью окон, чем позволяет предписывающий путь, предписывающие требования к другим системам в здании, вероятно, ужесточились. Самое большое изменение для архитекторов связано не обязательно с принятием IECC 2018 года, а с дополнительными требованиями, установленными местными юрисдикциями. Например, в штатах Массачусетс и Нью-Йорк введены в действие блокираторы ограждающих конструкций или минимальные требования к характеристикам, которым должны соответствовать ограждающие конструкции.

Обмен лучшими внутренними системами на более низкую производительность оболочки не так прост, когда базовая производительность внутренней системы увеличена, и это особенно сложно, когда действуют строгие ограничители оболочки. Также становится труднее добраться до прозрачных областей с более высоким остеклением, потому что сравнение производительности представляет собой предписываемую площадь окна, равную 30 процентам или 40 процентам, если элементы управления освещением используются в большем количестве областей.

Когда желательны более высокие площади остекления, необходимы коэффициенты U ниже, чем предписанные требования пути. Из-за этих задержек архитекторам, вероятно, придется внести существенные изменения в свои проекты фасадных систем. Им не терпится получить дополнительную информацию о том, как определить подходящие оконные изделия, которые превышают текущие требования IECC 2018 г. к проходу 0,38 Btu/oF·hr.ft2 для климатических зон 4 (Нью-Йорк) и 5 ​​(Бостон, Чикаго). Существует множество навесных стен и стационарных оконных систем, которые соответствуют U-фактору 0,38 БТЕ/oF·ч·фут2. Для захватываемой навесной стены превышение этих стандартов обычно требует алюминиевой рамы с минимальным термическим разрушением, двойного стеклопакета с низкоэмиссионным покрытием и аргоном и теплой дистанционной рамки. Улучшение характеристик терморазрыва рамы может снизить зависимость от таких стратегий, как использование аргона для улучшения характеристик стеклопакета. Системы навесных стен со структурным остеклением обычно могут достигать еще более низкого коэффициента теплопередачи, чем их эквивалентные системы захвата с тем же заполнением остекления, потому что тепловые мосты снаружи внутрь уменьшаются.

(любезно предоставлено YKK)

Мик Мория
Директор по разработке продуктов, YKK AP America

Несмотря на то, что существует множество способов достижения более высокого уровня энергоэффективности, следует уделять особое внимание каркасу, чтобы он соответствовал энергетическим нормам и превосходил их. Усовершенствованные решения для остекления, такие как низкоэмиссионное стекло или стекло, наполненное аргоном, улучшают тепловые характеристики центральной части стекла. Тем не менее, тепловые характеристики системы менее эффективны, когда захваченная кромка стекла соприкасается с несущей рамой. Это делает тип каркасной системы и производительность этой системы критически важными при рассмотрении энергоэффективности здания.

Улучшая систему каркаса здания, а не улучшая только стекло, архитекторы в большинстве случаев могут значительно улучшить тепловые характеристики здания. Хотя первоначальные затраты могут быть немного больше, чем просто использование термически усовершенствованного стекла, система каркаса значительно сократит долгосрочные затраты и обеспечит длительную работу в течение всего срока службы здания.

(Courtesy Vitro)

Мы знаем, что стекольная промышленность проделала очень хорошую работу по улучшению характеристик стекла. Более сложная задача для производителей навесных стен, поскольку требования кодекса касаются производительности сборки всей стены, а не только центра стекла. Большие термические разрывы, несколько воздушных пространств, газовое наполнение и прокладки с теплыми краями — все это приемы, которые могут улучшить тепловые характеристики.

В течение последних нескольких лет я работаю с архитекторами на зарубежных рынках, которым необходимо соответствовать требованиям IECC к эксплуатационным характеристикам стекла. В зависимости от климатической зоны стандарты солнечной производительности или коэффициента солнечного тепла могут быть довольно строгими. Эти требования, а также определенные зональные требования ASHRAE подтолкнули производителей стекла к разработке новых стекол Low-E.

Низкоэмиссионные покрытия являются прекрасным примером использования нанотехнологий для соответствия требованиям IECC к коэффициенту солнечного тепла (SHGC) и коэффициенту теплопередачи. Стекло Quad-Silver Low-E, в котором используются нанотехнологии, может достигать SHGC менее 0,25 с подложкой из прозрачного стекла или стекла с низким содержанием железа. В прошлом для такого уровня защиты от солнца требовалась тонированная подложка. Теперь очки Quad Silver Low-E придают архитекторам нейтральный внешний вид и отвечают требованиям IECC.

Мы не можем быть удовлетворены работой низкоэмиссионных очков. Производители стекла должны работать над новыми продуктами с более низкими значениями SHGC и U.

Тем временем архитекторы улучшают характеристики стеклянных фасадов, добавляя такие элементы, как вертикальные жалюзи или расширяя линии крыши, чтобы уменьшить проникновение солнечного света. Конструкции также проектируются в более уникальных формах, чтобы создать затененные дворы и свести к минимуму прямую солнечную энергию.

Очень интересно работать с архитекторами над этими сложными проектами и находить правильное решение для стекла, которое не только соответствует требованиям IECC, но и программным потребностям здания. Требования IECC 2018 года могут быть более строгими, но это необходимый толчок для дальнейшего совершенствования низкоэмиссионных очков и перехода к проектированию зданий с более эффективной геометрией.

Похожие сообщения

• Болин Цивински Джексон рассказывает о Фасадах+ и будущем Сиэтла
• Экологический центр Фрика в Питтсбурге получил сертификат «Живое здание»

Остекленные фасады: мифы и факты

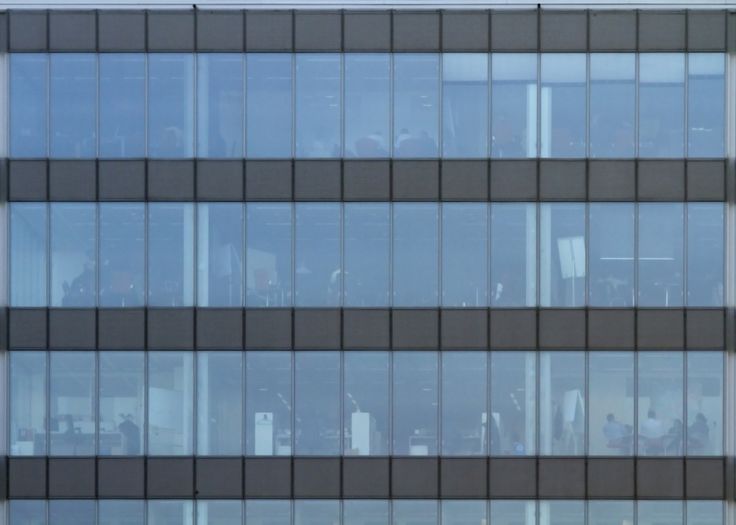

Могут ли остекленные здания быть энергоэффективными? Какой оптимальный процент остекления должен быть у здания? В диалоге об энергоэффективности зданий всегда считается, что застекленные здания неэффективны с точки зрения энергии, а стекло рассматривается как единственный крупнейший источник увеличения потребления энергии. Но давайте сделаем паузу… поразмышляем рационально… и зададим себе простой вопрос… можно ли обойтись без стекла?

Представьте себе здание без окон и стекол, в котором вы не знаете, день сейчас или ночь, солнечно или идет дождь. Остекление играет большую роль в здании, и исследования доказали, что дневной свет оказывает большое положительное влияние на производительность и здоровье человека. С одной стороны, остекление и стекло позволяют нам соединиться с природой, пропускают дневной свет, облегчают естественную вентиляцию (когда их оставляют открытыми), а с другой стороны, также пропускают тепло, для отвода которого требуется много энергии. В то время как использование меньшего окна/застекленных поверхностей потребовало бы, чтобы мы включали свет в дневное время и увеличивали потребление энергии для освещения и кондиционирования воздуха, чрезмерное использование стекла также приводит к дополнительному теплу и бликам и увеличению нагрузки на кондиционирование воздуха. Таким образом, проблема остается в использовании оптимального количества и качества стекла в здании. Таким образом, нам необходимо понять, как тепло передается через стекло, и взаимосвязь между потреблением энергии и использованием стекла.

Стекло пропускает тепло главным образом двумя способами: за счет усиления теплопроводности и за счет усиления прямого/рассеянного излучения. Усиление проводимости происходит из-за разницы температур снаружи и внутри, а прямое усиление происходит из-за падающего на стекло солнечного излучения. Как правило, составляющая солнечного теплопритока через стекло в несколько раз превышает теплопроводность в жаркий и солнечный день. Приток солнечного тепла через окна является важным фактором, определяющим охлаждающую нагрузку зданий.

Источником поступления солнечного тепла является прямое и рассеянное излучение, идущее от солнца и неба (или отраженное от земли и других поверхностей). Часть излучения напрямую передается через остекление внутрь здания, а часть может поглощаться остеклением и косвенно проникать внутрь. В то время как усиление теплопроводности можно изменить за счет использования двойного / тройного остекления с воздушным или газовым наполнением, усиление солнечного излучения можно контролировать с помощью количества окон, простых затеняющих устройств и использования усовершенствованных покрытий и пленок на стекле. Приток солнечного тепла к остеклению колеблется от более 80% для прозрачного стекла без покрытия до менее 20% для высокоотражающих покрытий на тонированном стекле. Верно и то, что использование покрытий и пленок снижает проникновение дневного света в здание. Видимое пропускание – это количество света в видимой части спектра, проходящего через материал остекления.

Более высокий VT означает, что в помещении больше дневного света, что при правильном проектировании может компенсировать электрическое освещение и связанные с ним нагрузки на охлаждение. На коэффициент пропускания видимого света влияет тип остекления, количество оконных стекол и любые стеклянные покрытия. Коэффициент пропускания видимого света остекления колеблется от более 90 % для прозрачного стекла без покрытия до менее 10 % для высокоотражающих покрытий на тонированном стекле. Раньше окна с более низким коэффициентом солнечного излучения (с тонировкой и покрытием) также имели меньший коэффициент пропускания видимого света. Тем не менее, высокоэффективное стекло нового поколения с низкоэмиссионными покрытиями с низким коэффициентом солнечного усиления позволило уменьшить приток солнечного тепла с небольшим снижением коэффициента пропускания видимого света.

Ключевыми свойствами стекла, влияющими на потребление энергии, являются его U-фактор, солнечный фактор и пропускание видимого света. Процент остекления, который будет использоваться в здании, определяется его ориентацией, потребностью в дневном свете, функцией пространства, примыкающего к пространству, глубиной пространства, эстетическими потребностями и требованиями к вентиляции. Исследования TERI доказывают, что в нашем климате оптимальное соотношение площади окон к площади стен в типичном коммерческом здании дневного использования составляет около 20-40%, что позволяет использовать дневное освещение и оптимизировать прирост энергии. Контроль бликов играет важную роль, если мы хотим использовать застекленные поверхности в качестве источников дневного света, чтобы уменьшить наши потребности в освещении. При ближайшем рассмотрении полностью застекленных зданий в дневное время видно, что жалюзи и занавески задернуты, что в значительной степени сводит на нет цель использования стекла. Доступны передовые инструменты моделирования энергопотребления зданий, которые могут помочь нам спроектировать здания с оптимальными остекленными поверхностями и выбрать свойства стекла и затеняющих устройств, которые обеспечивают необходимый дневной свет без бликов с умеренным проникновением тепла.

Свойства стекла имеют гораздо меньшее значение, когда окна остаются открытыми, например, при открытых окнах. в жилых домах в дневное время. В таких случаях большое значение имеют затенение, положение, ориентация и размер окон.

Строительный кодекс по энергосбережению 2007 г. (ECBC) Индии содержит предписывающие стандарты использования стекла, что особенно важно в коммерческих зданиях. Кодекс допускает максимальное ограничение в 60% площади остекления, но 40% является рекомендуемым оптимальным верхним пределом. Это убедительно подтверждается тем фактом, что использование солнечного фактора для стекол в зданиях с площадью остекления более 40% является более строгим. Также необходимо понимать, что ECBC — это энергетический код, а не код проекта. Разработчик имеет различные варианты использования положений кода в соответствии со своими требованиями. Неправильно обвинять кодекс в чрезмерном использовании стекла в зданиях.

GRIHA (Зеленый рейтинг комплексной оценки среды обитания: www.grihaindia.org), собственная рейтинговая система, разработанная TERI при поддержке MNRE, очень эффективно интегрировала требования ECBC. Здание, соответствующее требованиям GRIHA, не может превышать нормативные требования ECBC к остеклению (функция, уникальная только для GRIHA), и GRIHA также требует соблюдения строгих контрольных показателей энергоэффективности и условий дневного освещения, что «вынуждает» проектировщиков использовать меньшее количество стекла, затененное стекло и более качественное стекло.

Некоторые общие советы по выбору или дизайну проемов/остекления:

1. Правильно сориентируйте здание, чтобы большинство областей, требующих дневного освещения, были обращены на север или юг (в северном полушарии).
2.Дизайн напольных плит меньшей глубины; размещайте буферные пространства, такие как лестница, туалеты, магазины и т. д., на восток или запад.
3. Правильно заштрихуйте восток и запад.
4.Затенение южного фасада сравнительно проще, чем затенение восточной и западной стен.

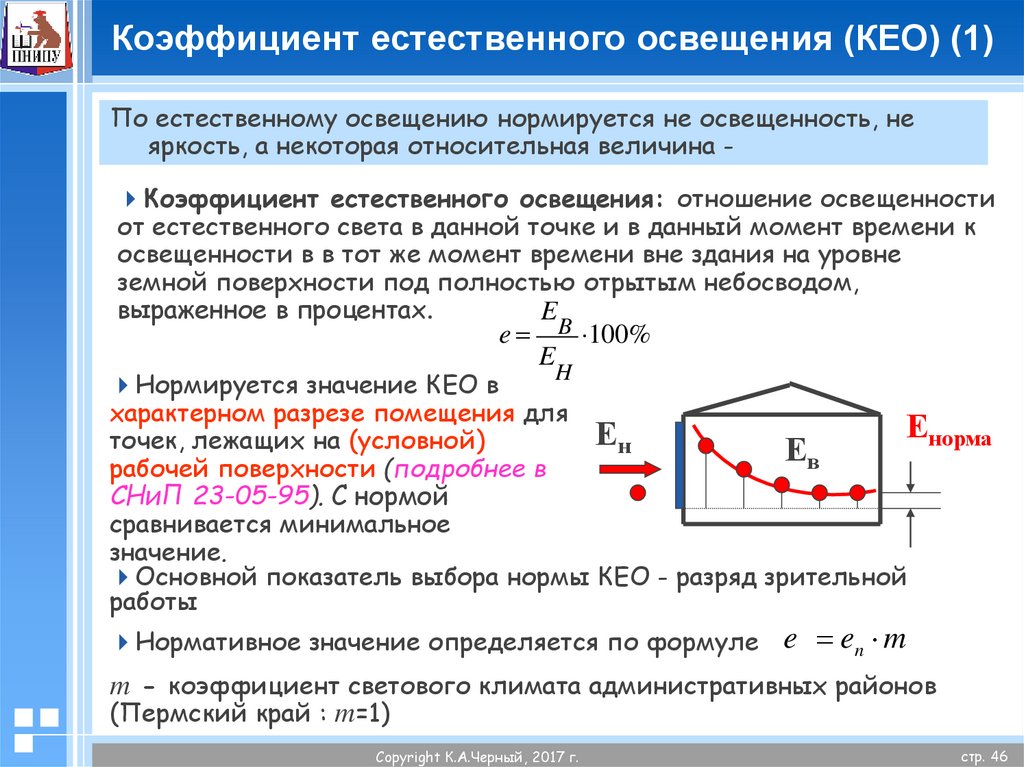

5.Выберите соотношение окна и стены, исходя из требований к дневному свету прилегающих помещений. Если окна планируется держать открытыми для проветривания, соотношение окна и стены определяется также в соответствии с требованиями к вентиляции.
6. U-фактор (общий коэффициент теплопередачи) для оконного изделия (включая створку и раму) должен быть низким, SHGC (коэффициент солнечного теплопритока) для оконного изделия (включая створку и раму) должен быть низким для жаркий климат, и коэффициент пропускания видимого света должен быть высоким.
7. Обратите внимание на потери на инфильтрацию, которые могут незначительно влиять на потребление энергии.
8. Максимально допустимая WWR на фасаде не должна превышать 60%; однако согласно исследованиям TERI доказано, что 20-40% площади остекления является оптимальной для повседневного использования в коммерческих зданиях.
9.Уравновешивайте конфликт между бликами и светом.
10. Объедините дневное освещение с искусственным освещением с помощью элементов управления, привязанных к дневному свету.
11. Используйте затеняющие устройства, такие как чайджи, вертикальные/горизонтальные проекции, чтобы контролировать блики.
12. Внешние затеняющие устройства намного эффективнее внутренних.
13. Используйте световые полки, световые трубы, чтобы наполнить дневным светом более глубокие помещения.
14. Выбор размера окна и остекления может быть компромиссным.
15. Большие окна требуют лучшего остекления.
16. Темное стекло не обязательно обеспечивает хорошую защиту от солнца.
