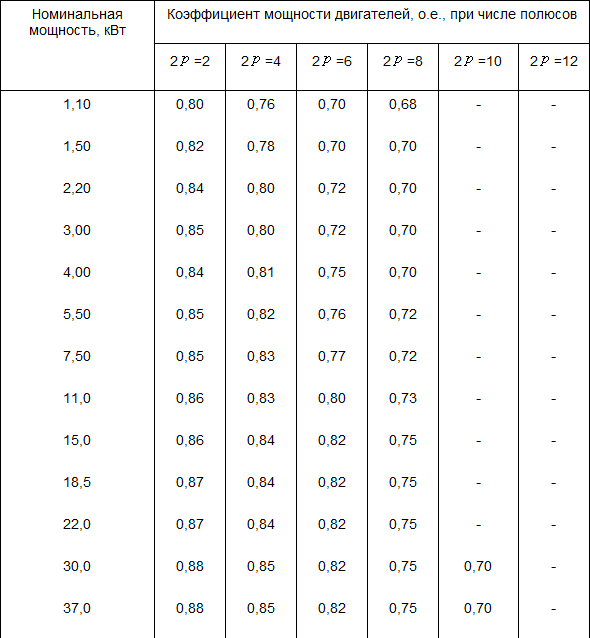

nэ | Ки | |||||||||
0,1 | 0,15 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | |
4 5 6 7 8 9 10 12 14 16 18 20 25 30 35 40 45 50 60 70 80 90 100 120 140 160 180 200 220 240 260 280 300 | 3,43 3,23 3,04 2,88 2,72 2,56 2,42 2,24 2,1 1,99 1,91 1,84 1,71 1,62 1,56 1,5 1,45 1,4 1,32 1,27 1,25 1,23 1,21 1,19 1,17 1,16 1,16 1,15 1,14 1,14 1,13 1,13 1,12 | 3,11 2,87 2,64 2,48 2,31 2,2 2,1 1,96 1,85 1,77 1,7 1,65 1,55 1,45 1,41 1,37 1,33 1,3 1,25 1,22 1,2 1,18 1,17 1,16 1,15 1,13 1,12 1,12 1,12 1,11 1,11 1,1 1,1 | 2,64 2,42 2,24 2,1 1,99 1,9 1,84 1,75 1,67 1,61 1,55 1,5 1,4 1,34 1,3 1,27 1,25 1,23 1,19 1,17 1,15 1,13 1,12 1,12 1,11 1,1 1,1 1,09 1,08 1,08 1,08 1,08 1,07 | 2,14 2 1,88 1,8 1,72 1,65 1,6 1,52 1,45 1,41 1,37 1,34 1,28 1,24 1,21 1,19 1,17 1,16 1,14 1,12 1,11 1,1 1,1 1,09 1,08 1,08 1,08 1,07 1,07 1,07 1,06 1,06 1,06 | 1,87 1,76 1,66 1,58 1,52 1,47 1,43 1,36 1,32 1,28 1,26 1,24 1,21 1,19 1,17 1,15 1,14 1,14 1,12 1,1 1,1 1,09 1,08 1,07 1,06 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,04 | 1,65 1,57 1,51 1,45 1,4 1,37 1,34 1,28 1,25 1,23 1,21 1,2 1,17 1,16 1,15 1,13 1,12 1,11 1,11 1,1 1,1 1,09 1,08 1,07 1,06 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,04 | 1,46 1,41 1,37 1,33 1,3 1,28 1,26 1,23 1,2 1,18 1,16 1,15 1,14 1,13 1,12 1,12 1,11 1,1 1,09 1,09 1,08 1,08 1,07 1,07 1,06 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,04 | 1,29 1,26 1,23 1,21 1,2 1,18 1,16 1,15 1,13 1,12 1,11 1,11 1,1 1,1 1,09 1,09 1,08 1,08 1,07 1,06 1,06 1,05 1,05 1,05 1,05 1,04 1,04 1,04 1,04 1,03 1,03 1,03 1,03 | 1,14 1,12 1,1 1,09 1,08 1,08 1,07 1,07 1,07 1,07 1,06 1,06 1,06 1,05 1,05 1,05 1,04 1,04 1,03 1,03 1,03 1,02 1,02 1,02 1,02 1,02 1,01 1,01 1,01 1,01 1,01 1,01 1,01 | 1,05 1,04 1,04 1,04 1,04 1,03 1,03 1,03 1,03 1,03
1,03 1,03 1,03 1,03 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,02 1,01 1,01 1,01 1,01 1,01 1,01 1,01 |
1.
2.Расчет осветительной нагрузкиОпределение расчетной нагрузки освещения по цехам завода производится методом удельной нагрузки совместно с методом коэффициента спроса освещения – п.61.4 /4/.
Исходные данные для расчета осветительной нагрузки – площадь цеха, удельная осветительная нагрузка, коэффициент спроса освещения. Цель расчета – нахождение расчетной мощности, потребляемой системой электрического освещения в каждом цехе предприятия.
Значение удельной осветительной нагрузки выбирается по таблице 7 /5/ в зависимости от индекса помещения и нормируемой освещенности. Нормируемая освещенность для некоторых цехов приведена в /6/. В общем случае норма освещенности определяется исходя из характера работ в рассматриваемом цехе – табл.1. /5/. Коэффициент спроса освещения выбирается в зависимости от типа здания, значения приведены в /7/.
Пример расчета осветительной нагрузки приведен для цеха заводоуправления, результаты и исходные данные заносятся в табл.
1.2.
Исходные данные – площадь цеха (определяется
по генплану из задания на проектирование),
коэффициент спроса освещения и удельная
осветительная нагрузка. Эти данные
записываются в столбцы 3,4,5 табл.1.2.Далее в столбце шесть приводится установленная мощность светильников, как:
где Руд – удельная осветительная нагрузка, Вт/м2 ;Fц – площадь цеха, м2.
Таблица 1.2 Расчет осветительной нагрузки | |||||||
Расчетные величины | |||||||
По заданию технологов | Справочные данные | Установленная мощность светильников РНО=РУО*F*10-3 | Расчетная осветительная нагрузка РРО=КСО*РНО, кВт | ||||
№№ Цехов | Наименование цеха | Площадь цеха, F, м2 | Коэффициент спроса, КСО | Удельная осветительная нагрузка, Р УО, Вт/м2 | |||
1 | Заводоуправление | 13000,70 | 0,45 | 14 | 182,01 | 81,90 | |
2 | Механический №1 | 3900,21 | 0,95 | 12 | 46,80 | 44,46 | |
3 | Штамповочный | 20421,94 | 0,5 | 12 | 245,06 | 122,53 | |
4 | Заготовительный | 9750,53 | 0,5 | 11 | 107,26 | 53,63 | |
5 | Сборочный | 13650,74 | 0,5 | 13 | 177,46 | 88,73 | |
6 | Испытательный | 18309,32 | 0,8 | 13 | 238,02 | 190,42 | |
7 | Экспериментальный | 9533,85 | 0,5 | 11 | 104,87 | 52,44 | |
8 | Малярный | 9533,85 | 0,5 | 12 | 114,41 | 57,20 | |
9 | Компрессорная | 9533,85 | 0,8 | 10 | 95,34 | 76,27 | |
| 10 | Инструментальный | 11917,31 | 0,5 | 15 | 178,76 | 89,38 | |
11 | Литейный | 24376,32 | 0,95 | 11 | 268,14 | 254,73 | |
12 | Электроцех | 0,5 | 12 | 234,01 | 117,01 | ||
13 | Ремонтно-механический | 12133,99 | 0,95 | 13 | 157,74 | 149,85 | |
14 | Склад | 23238,76 | 0,7 | 11 | 255,63 | 178,94 | |
15 | Гараж | 4766,92 | 0,5 | 11 | 52,44 | 26,22 | |
16 | Насосная | 14084,10 | 0,85 | 11 | 154,93 | 131,69 | |
17 | Кузнечный | 4766,92 | 0,95 | 12 | 57,20 | 54,34 | |
18 | Термический | 4766,92 | 0,5 | 11 | 52,44 | 26,22 | |
19 | Модельный | 10725,58 | 0,5 | 14 | 150,16 | 75,08 | |
20 | Электроремонтный | 9750,53 | 0,95 | 11 | 107,26 | 101,89 | |
21 | Гальванический | 16684,24 | 0,5 | 11 | 183,53 | 91,76 | |
итого |
|
|
|
| 3163,45 | 2064,70 | |

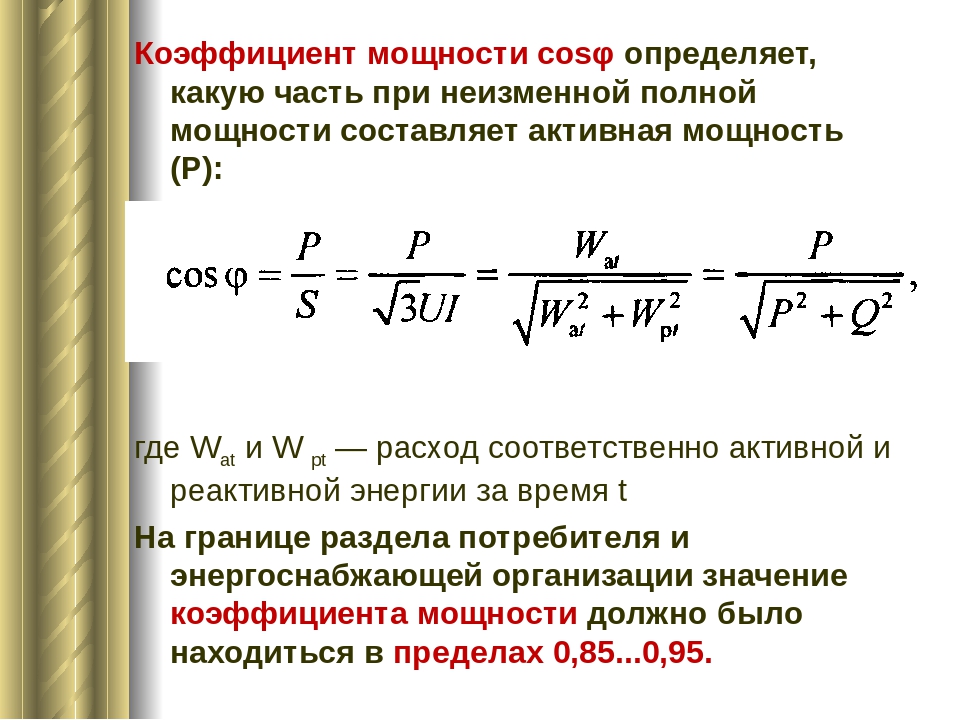

Затем определяется расчетная активная мощность освещения как
где
Ксо – коэффициент спроса освещения.
Значение расчетной активной мощности освещения записывается в столбец 7. Остальные цеха рассчитываются аналогично. В завершении расчета находится сумма расчетных мощностей цехов, она записывается в столбце 7 – итоговая строка.
Коммерческие нагрузки — Часть 1
Требования к электрическим нагрузкам для коммерческих установок приводят к большому разнообразию их использования. Другими словами, в то время как некоторые типы оборудования и электрических нагрузок используются в течение длительного периода времени, другие используются только изредка или в течение коротких периодов времени. Кроме того, часто имеется два различных типа электрических нагрузок на одну и ту же линию или фидер, которые не могут быть введены в эксплуатацию одновременно по самой своей природе, например, отопление и кондиционирование воздуха. По этой причине мы применяем коэффициенты спроса при расчете нагрузок обслуживания и фидеров. Для разных типов электрических нагрузок и даже для разных типов коммерческих зданий применяются разные наборы коэффициентов спроса.
Несмотря на то, что большинство требований к расчетам эксплуатационной и фидерной коммерческой нагрузки содержатся в ст. 220, другие правила, влияющие на эти нагрузки, разбросаны по всему Кодексу. Например, глава 3 NEC содержит информацию об используемых методах подключения. В других статьях могут содержаться более подробные сведения о требованиях к конкретному оборудованию или приложениям, например, конкретные требования к схемам двигателей, содержащиеся в ст. 430.
Рис. 1. При определении допустимой силы тока проводника помните, что допустимая сила тока, указанная в таблице 310.16, зависит от изоляции проводника, температуры окружающей среды и связки проводников.
Обычные коммерческие помещения включают банки, магазины, рестораны и офисные здания. Некоторые другие места со своими особыми требованиями включают пристани для яхт и парки мобильных домов. NEC также устанавливает особые требования к расчету нагрузок для ресторанного оборудования, освещения витрин, освещения вывесок, многорозеточных узлов и электросварщиков.
При расчете коммерческой нагрузки вы должны знать, когда Кодекс разрешает применение коэффициента нагрузки и когда. С другой стороны, необходимо рассматривать нагрузку как «непрерывную работу».
Сила тока проводника
Сила тока проводника — это номинальная мощность (в амперах), которую проводник может нести непрерывно, не превышая номинальную температуру изоляции [Ст. 100]. На допустимую силу тока, указанную в таблице 310.16, влияют изоляция проводника, температура окружающей среды и связка проводников [310.10 и 310.15(B)] ( рис. 1 ).
В разделе 110.14(C)(1)(a) указано, что клеммы рассчитаны на 60°C для оборудования с номиналом 100A или менее, если не указано 75°C. Хотя большинство терминалов в настоящее время рассчитаны на температуру 75ºC, будьте осторожны с предположениями — некоторое оборудование по-прежнему рассчитано на 60ºC. Всегда внимательно читайте спецификации и информацию на этикетках производителя, чтобы знать, с чем вы работаете.
Если вы сомневаетесь, обязательно используйте правила 110.14(C).
Непрерывные нагрузки
Рис. 2. Если ток проводника не соответствует стандартному номиналу устройства максимального тока, можно использовать следующее устройство с более высоким номиналом, если оно не превышает 800 А.
15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 150, 175, 200, 225, 250, 300, 350, 400, 500, 600, 800, 1000, 1200 и 1600.
В статье 100 непрерывная нагрузка определяется как нагрузка, при которой ожидается, что максимальный ток будет сохраняться в течение 3 часов или более. В некоторых разделах NEC указано, когда определенные нагрузки являются непрерывными. Например, 422.13 требует, чтобы водонагреватели емкостью 120 галлонов или менее считались постоянными нагрузками для целей определения размеров ответвленных цепей. Большинство коммерческих осветительных и электрических вывесок считаются непрерывными нагрузками. К сожалению, в Кодексе не всегда четко указано, когда считать нагрузку непрерывной для целей расчета.
Незаземленные проводники ответвленных цепей, фидеров и линий электропередач рассчитаны на минимум 125 % постоянной нагрузки до применения любого поправочного коэффициента [ 210.19(A)(1), 215.2(A)(1) и 230.42(A) )]. Точно так же устройства защиты от перегрузки по току (OCPD) для параллельных цепей и фидеров рассчитаны как минимум на 125 % длительной нагрузки [210.20(A) и 215.3].
Нейтральные проводники, которые не подключены к устройству защиты от перегрузки по току, могут быть рассчитаны на 100 % постоянной и непостоянной нагрузки [210.19(А)(1) Пример 2 и 215.2(А)(1) Пример 2].
Пример: Если постоянная нагрузка 60 А с клеммами, рассчитанными на 75ºC, питается от фидера с четырьмя токонесущими проводниками, необходимо отрегулировать ток проводника для четырех токонесущих проводников.
Рис. 3. Если максимальный ток цепи превышает 800А, то ток проводника (после регулировки тока) должен иметь номинал не ниже номинала максимального тока.
Шаг 1.
Возьмите время непрерывной нагрузки 125%, чтобы найти минимальный размер для проводников и защиты от перегрузки по току.
60 A x 1,25 = 75 A
Шаг 2. Выберите проводники, используя колонку таблицы 310.16, которая соответствует номинальной температуре клемм, которая в данном примере указана как 75°C [110.14(C)(1)] . 4 AWG имеет номинал 85 А при 75°C [Таблица 310.16].
Шаг 3. Убедитесь, что размер проводника достаточен для любого необходимого снижения номинальных характеристик, используя столбец, соответствующий номинальной температуре проводника. Если вы используете проводники THHN, используйте 90ºC столбец таблицы 310.16. Согласно колонке 90ºC таблицы 310.16, 4 AWG рассчитан на 95 A [110.14(C)]. Отрегулируйте силу тока на 80 % для четырех токонесущих проводников [Таблица 310.15(B)(2)(a)].
95 A x 0,80 = 76 A
Это подтверждает, что проводник 4 THHN достаточно большой. Допускается использование выключателя на 80 А, поскольку 240.
4(B) допускает округление до следующего стандартного размера, указанного в 240.6(A), а 80A — это следующий стандартный размер сверх скорректированной силы тока проводника 76A.
Максимальная токовая защита проводника
Защита от сверхтоков предназначена для защиты проводников и оборудования от чрезмерных температур [240.1 ФПН]. Существует множество различных правил защиты проводников и оборудования. Общее правило состоит в том, что проводники должны быть защищены в точке, где они получают питание, в соответствии с их допустимой нагрузкой, которая указана в таблице 310.16. Допускаются или требуются другие методы защиты, перечисленные в 240.4. К ним относятся:
Устройства защиты от перегрузки по току с номиналом 800 А или менее. Вы можете использовать следующий более высокий стандартный рейтинг, см. Типоразмер OCPD ) устройства защиты от перегрузки по току превышает допустимую нагрузку незаземленных проводников, если соблюдены все следующие условия:
- Проводники не питают ответвленные цепи розеток с несколькими розетками.
- Сила тока проводника после регулировки и/или исправления не соответствует стандартному номиналу предохранителя или автоматического выключателя в 240.6(A).
- Номинал устройства защиты от перегрузки по току не превышает 800А.
Рис. 4. На рисунке представлена примерная задача расчета общего освещения гостиницы на 40 номеров.
Устройство перегрузки по току на 400 А может защитить проводники сечением 500 тыс. см, где каждый проводник имеет допустимую нагрузку 380 А при 75°C, в соответствии с таблицей 310.16 ( рис. 2 ).
Это правило «следующий размер больше» не применяется к проводникам ответвления фидера [240.21(B)] или проводникам вторичной обмотки трансформатора [240.21(C)].
Устройства защиты от перегрузки по току свыше 800А . Если устройство защиты от перегрузки по току превышает 800 А, номинальная мощность проводника должна быть не ниже, чем номинал устройства защиты от перегрузки по току. Устройство защиты от перегрузки по току на 1200 А может защитить три комплекта проводников сечением 600 тыс. милов на фазу, где каждый проводник имеет допустимую нагрузку 420 А при 75 °C в соответствии с таблицей 310.16 ( рис. 3 ).
Напряжения
Если не указаны другие значения напряжения, ответвления, фидерные и вспомогательные нагрузки должны рассчитываться при номинальном напряжении системы 120 В, 120/240 В, 120/208 В, 240 В, 277/480 В или 480 В. [220,5(А)]
Дроби
Если в результате расчетов получается дробь меньше 0,50 А, дробь можно опустить.
Освещение с коэффициентами нагрузки
Таблица 220.12 требует минимальной нагрузки на квадратный фут для общего освещения в зависимости от типа помещения. Для определенных типов помещений Таблица 220.42 допускает коэффициент нагрузки, который можно применить к расчетной нагрузке освещения. Например, для гостевых номеров гостиниц и мотелей допускаются следующие коэффициенты нагрузки на общую световую нагрузку:
- Первые 20 000 ВА при коэффициенте мощности 50 %
- Следующие 80 000 ВА при коэффициенте мощности 40 %
- Остаток ВА при коэффициенте мощности 30 %
Давайте решим пример задачи. Какова расчетная нагрузка общего освещения для гостиницы на 40 номеров? Каждый блок имеет жилую площадь 600 кв. футов (, рис. 4, ).
Согласно таблицам 220.12 и 220.42, 40 блоков x 600 кв. футов x 2 ВА = 48 000 ВА. Первые 20 000 ВА рассчитываются при 50 % (20 000 ВА x 0,50 = 10 000 ВА). Следующие 80 000 ВА рассчитываются при 40 % (28 000 ВА x 0,40 = 11 200 ВА). Сумма этих двух сумм составляет 21 200 ВА.
Освещение без коэффициентов нагрузки
Предполагается, что нагрузка общего освещения для питания/обслуживания коммерческих помещений, кроме гостевых комнат в мотелях и отелях, больницах и складских помещениях, является непрерывной. Рассчитывайте ее при 125 % общей осветительной нагрузки, как указано в табл. 220.12.
Осветительные нагрузки, указанные в таблице 220.12, являются минимальными требованиями. Если фактическая нагрузка освещения известна — и она больше значения, указанного в таблице 220.12, — используйте фактическую нагрузку.
Освещение, прочее
Расчетная нагрузка питающей/служебной сети для каждого погонного фута освещения витрины должна рассчитываться из расчета 200 ВА на фут. Освещение витрины считается постоянной нагрузкой. Пример D3 в Приложении D NEC представляет собой хороший пример расчета, который включает ответвления витрин.
Магазин площадью 3000 кв. футов имеет 30-футовую витрину с 80 дуплексными емкостями. Сеть 120/240В, однофазная. Фактическая подключенная осветительная нагрузка составляет 8 500 ВА [Приложение D, пример D3].
Общее освещение = 3000 кв. футов при 3 ВА на кв. фут
Общее освещение = 9000 ВА
Нагрузка на оконное освещение [220,14(G)] = 30 футов на 200 ВА на фут
Нагрузка на оконное освещение = 6000 ВА
03
03 цепь [220.14(F)] = 1 200 ВА
Суммарная мощность освещения = 9 000 ВА + 6 000 ВА + 1 200 ВА
Суммарная мощность освещения = 16 200 ВА
В примере 125 % фактической подключенной осветительной нагрузки (8 500 ВА x 1,25 = 10 650 ВА) меньше, чем 125 % нагрузки из Таблицы 220.12 (9,000 ВА x 1,25 = 11 250 ВА), поэтому в расчетах используется минимальная осветительная нагрузка 9 000 ВА из таблицы 220. 12. Если бы фактическая осветительная нагрузка была больше значения, рассчитанного по таблице 220.12, было бы использовано 125 % фактической подключенной осветительной нагрузки. См. Приложение D NEC, пример D3 для полного расчета по этому зданию магазина.
Как видите, важно определить, какие виды нагрузки у вас есть, прежде чем приступать к расчету коммерческой нагрузки. Вы можете избежать путаницы и предотвратить ошибки, сопоставив все это. Например, используйте простую электронную таблицу на компьютере или начертите ее на бумаге. Если вы перечислите каждую загрузку в первом столбце, вы сможете назвать соответствующие таблицы в других столбцах из более чем полудюжины таблиц, из которых вам, возможно, придется выбирать.
Во второй части этой статьи мы рассмотрим расчет нагрузки на сосуды и представим необязательный метод расчета для коммерческого использования. Коммерческие расчеты, которые мы обсуждали до сих пор, использовали стандартный метод, но Кодекс предоставляет необязательный метод для некоторых расчетов.
Боковая панель: OCPD стандартного размера
Ниже приведен список некоторых стандартных значений силы тока для предохранителей и автоматических выключателей с обратнозависимой выдержкой времени: 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 , 90, 100, 110, 125, 150, 175, 200, 225, 250, 300, 350, 400, 500, 600, 800, 1000, 1200 и 1600.
220 – Расчет ответвленных цепей, фидеров и вспомогательной нагрузки
220.12 и Таблица 220.12 – Осветительная нагрузка для нежилых помещений
Краткий обзор изменений:Таблица 222.102. Достигнуто снижение нагрузки на освещение в большинстве помещений. Жилые и многоквартирные жилые дома были исключены из Таблицы 220.12 и указаны в пересмотренном 220.14(J).
220.12 Осветительная нагрузка для определенных нежилых помещений.
(А) Общие. Удельная нагрузка не менее указанной в таблице 220.12 для указанных помещений должна составлять нежилых помещений, а площадь пола, определенная в 220. 11, должна использоваться для расчета минимальной нагрузки освещения. Площадь пола для каждого этажа рассчитывается исходя из внешних размеров здания, жилой единицы или другой задействованной площади. Для жилых единиц расчетная площадь этажа не включает открытые веранды, гаражи, а также неиспользуемые или незавершенные помещения, не пригодные для использования в будущем. Двигатели мощностью менее 1/8 л.с., подключенные к цепи освещения, считаются нагрузкой общего освещения.
Информационное примечание: Значения единиц в таблице 220.12 основаны на условиях минимальной нагрузки и 100-процентном коэффициенте мощности и могут не обеспечивать достаточную мощность для предполагаемой установки.
(B) Энергетический кодекс. Исключение № 1: Если здание спроектировано и построено в соответствии с энергетическим кодексом, принятым местными органами власти, допускается расчет осветительной нагрузки по с использованием единиц измерения, указанных в энергетическом кодексе, при соблюдении следующих условий:
(1) Установлена система контроля мощности, которая будет предоставлять непрерывную информацию об общей нагрузке общего освещения здания.
(2) Система мониторинга мощности будет настроена на аварийные значения, чтобы оповещать владельца или управляющего здания, если осветительная нагрузка превышает значения, установленные энергетическим кодом. Должны быть разрешены автоматические средства для принятия мер по снижению подключенной нагрузки.
(3) Коэффициенты нагрузки, указанные в 220.42, не применяются к нагрузке общего освещения.
(4) Должен применяться множитель длительной нагрузки в размере 125 процентов.
Исключение № 2 Если здание спроектировано и построено в соответствии с энергетическим кодексом, принятым местными властями, и в котором указана общая плотность освещения менее 13,5 вольт-ампер/м2 (1,2 вольт-ампер/фут2 ), удельные осветительные нагрузки по таблице 220.12 для офисных и банковских помещений внутри здания допускается уменьшать на 11 вольт-ампер/м2 (1 вольт-ампер/фут2).
Таблица 220. 12 Общие нагрузки на освещение с помощью не жилищного занятия
(см. NEC и Таблица 220.12, указанные в этом тексте)
220.14 (J)-единичные нагрузки для жилищных единиц
. Изменение в Glace: 71717171717171717171717171717171717171717171717171717171717.Расчет NEC в размере 3,0 Вт на квадратный фут для жилых единиц был перемещен из таблицы 220.12 в 220.14(J), а ссылка на таблицу 220.12 была удалена из 220.14(J).
220.14 Другие грузы – все помещения
(J) Жилье Занятость Единиц. В одноквартирных, двухквартирных и многоквартирных жилых домах и в гостевых комнатах или гостевых апартаментах гостиниц и мотелей минимальная удельная нагрузка должна быть не менее 33 ВА вольт-ампер/м2 (3 ВА вольт-ампер/м2). футов2). Розетки освещения и розетки, указанные в 220.14(J)(1), (J)(2) и (J)(3), включены в расчет минимальной нагрузки общего освещения по 20. удельной нагрузки. Никаких дополнительных расчетов нагрузки для таких выпусков не требуется. Минимальная осветительная нагрузка должна быть определена с использованием минимальной удельной нагрузки и площади пола, как определено в 220.11 для жилых помещений. Двигатели мощностью менее 1/8 л.с., подключенные к цепи освещения, считаются частью минимальной осветительной нагрузки. 12
(1) Все розетки общего назначения номиналом 20 ампер или менее, включая розетки, подключенные к цепям, указанным в 210.11(C)(3) и 210.11(C)(4)
(2) Розетка розетки, указанные в 210.52(E) и (G)
(3) Осветительные розетки, указанные в 210.70 (A) и (B)
220.42 – Факторы нагрузки на освещение
Краткий обзор:Больницы были удалены из Таблицы 220.42 и теперь должны включать 100 процентов общей ВА расчетной нагрузки освещения.
220.42 Общее освещение.
Коэффициенты нагрузки, указанные в таблице 220.
