Коэффициент теплотехнической однородности наружных стен: Теплотехнический расчет онлайн

Расчет сопротивления теплопроводности стены для Новосибирска

Расчет произведен в соответствии с требованиями следующих нормативных документов:
СНиП 23-02-2003 “Тепловая защита зданий”
СП 23-101-2004 “Проектирование тепловой защиты зданий”
СП 131-13330-2012 “Строительная климатология”



1. Исходные данные:
Район строительства: Новосибирск
Тип здания или помещения: Жилое
Вид ограждающей конструкции: Наружные стены



2. Климатические параметры
Значение расчетной температуры внутреннего воздуха t_int для жилых помещений определено в соответствии с ГОСТ 30494–2011:

t_int=21⁰С

Значение расчетной температуры наружного воздуха t_ext принято по СП 131-13330-2012 (Таблица 3.1), равной значению средней температуры наиболее холодной пятидневки обеспеченностью 0,92:

t_ext= -37⁰С

Продолжительность отопительного периода Z_ht определена по СП 131-13330-2012 (Таблица 2):

Z_ht=221⁰сут

Средняя температура наружного воздуха за отопительный период t_ext^av принята по СП 131-13330-2012 (Таблица 3. 1):

t_ext^av = -8,1⁰С

Градусо–сутки отопительного периода D_d определены по СНиП 23-02-2003 (Формула 2):

D_d = (t_int– t_ext^av) х Z_ht = (21+8,1) х 221= 6431 ⁰С сут





3. Нормируемые теплоэнергетические параметры
Согласно п.5.3 СНиП 23-02-2003 нормируемое сопротивление теплопередаче определяется по формуле R=a•D_d+b (Таблица 4. (1)) и равно при расчетных условиях:

R_w^reg = 0,00035 х 6431 + 1,4 = 3,65 м²⁰С/Вт

где коэффициенты a и b для наружных стен жилых зданий принимаются из Таблицы 4 СНиП 23-02-2003



4. Приведенное сопротивление теплопередаче ограждающей конструкции
Приведенное сопротивление теплопередачи ограждающих конструкций рассчитывается по формуле:

R_w^r = (1/8,7 + δ₁/ λ_a1 + δ₂/ λ_a2 + δ₃/ λ_a3 + … + 1/23) x r,

где
δ₁… – толщина ограждающего слоя №1… в метрах;
λ_a1 – расчетный коэффициент теплопроводности материала №1… в условиях эксплуатации А;

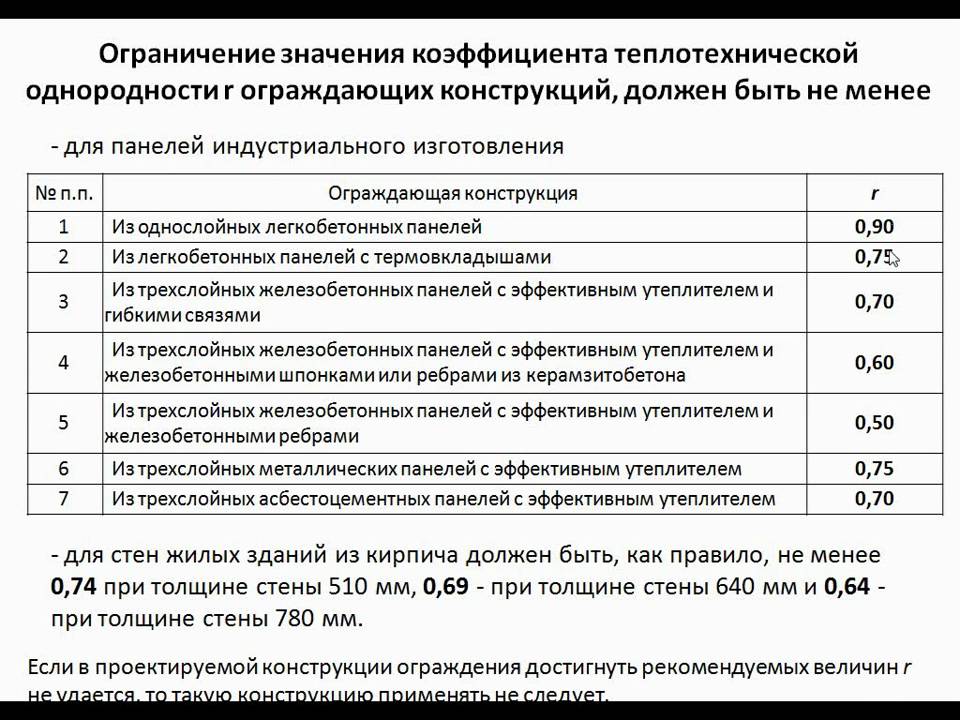

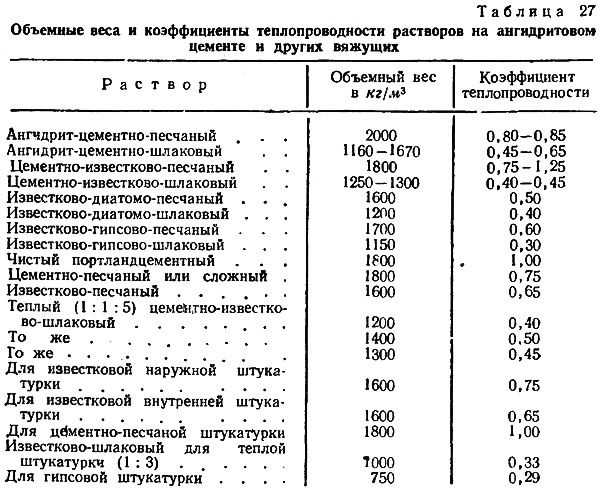

r – коэффициент теплотехнической однородности в растворных швах. Определяется по таблице… или рассчитывается на основе данных толщины растворного шва, применяемого раствора, используемой арматуры;

Для сравнения свойств теплопроводности самого материала условимся, что растворного шва не существует и поэтому коэффициент теплотехнической однородности будет равен:

r = 1



Важно! В расчетах необходимо использовать расчетный коэф. теплопроводности в условиях “А”. Эти условия учитывают тепло-влажностные процессы во время проживания. Некоторые производители лукавят, когда производят подобные расчеты с применением λ_сух . Для высушенного материала λ_сух меньше чем λ_a, следовательно, толщина стены будет подсчитана неверно, так как в естественных условиях стена ни когда не будет сухой и будет обладать своей естественной влажностью.



Пример расчета приведенного сопротивления теплопередачи для наружной стены, выполненной из автоклавного газобетона:

Автоклавный газобетон (p=600кг/м³) ГОСТ 31359-2007 приложение А, коэффициент теплопроводности λ_а=0,160Вт/(м°С), толщина δ=560мм

R_w^r = (1/8,7 + 0,560/0,160 + 1/23) x 1= 3,66 м

2⁰С/Вт

Сравниваем с нормируемым значением:

R_w^r = 3,66 м²⁰С/Вт  >  R_w^reg =3,65 м²⁰С/Вт

Таким образом, минимальная толщина стены для автоклавного газобетона марки по плотности D600 должна быть не меньше 581мм. При этом мы помним, что блоки укладываются на клей с использованием армирующей сетки и следовательно толщина стены будет немного больше, так как в этом случае коэф. теплотехнической однородности r будет меньше 1.

На данном примере определены толщины наружных стен для поризованного блока, неавтоклавного газобетона, пенобетона, арболита и полистиролбетона.



Таблица №1. Толщина наружной стены, рассчитанной по нормам СНиП применительно к Новосибирской области.



Наименование	Газобетон автоклав.	Поризованный блок	Газобетон неавтоклав.	Пенобетон	Арболит	Полистирол бетон
ГОСТ	31359-2007	530-2012	25485-89	25485-89	19222-84	33929-2016
Марка по плотности	D600	–	D600	D600	D600	D450
Марка по прочности	B2,5	М100	B2,0	В2,0	В1,5	В1,5
Морозостойоксть	F100	F50	F50	F75	F50	F200
Плотность, кг/м3	600	800	600	600	600	450
Коэф. теплопроводности:
λ сух., Вт/(м°С)	0,122	0,180	0,140	0,140	0,120	0,105
λa (Нов-кая обл.), Вт/(м°С)	0,160	0,210	0,160	0,160	0,180	0,118
Нормируемое сопротивление теплопередаче для Новосибирской обл., м2  0С/Вт	3,65
Толщина стены, удовлетворяющий требованиям СНиП, мм	560	740	560	560	630	413



Среди представленных образцов, самым теплым материалом для наружной стены оказался полистиролбетон. Если вы решили строить здание 2 – 3 этажа, то блоки из полистиролбетона – разумный выбор с точки зрения сохранения тепла, прочности, водопоглощения, и других характеристик.



Как сделать теплотехнический расчет наружной стены, пример

 Главная / Утепление стен /

Содержание

1. Как сделать теплотехнический расчет наружной стены
2. Теплотехнический расчет наружной стены, пример для пенобетонной стены
3. Теплотехнический расчет наружной стены, программа упрощает вычисления

Чтобы в жилище было тепло в самые сильные морозы, необходимо правильно подобрать систему теплоизоляции – для этого выполняют теплотехнический расчет наружной стены.Результат вычислений показывает, насколько эффективен реальный или проектируемый способ утепления.

Как сделать теплотехнический расчет наружной стены

Вначале следует подготовить исходные данные. На расчетный параметр влияют следующие факторы:

• климатический регион, в котором находится дом;
• назначение помещения – жилой дом, производственное здание, больница;
• режим эксплуатации здания – сезонный или круглогодичный;
• наличие в конструкции дверных и оконных проемов;
• влажность внутри помещения, разница внутренней и наружной температуры;
• число этажей, особенности перекрытия.

После сбора и записи исходной информации определяют коэффициенты теплопроводности строительных материалов, из которых изготовлена стена. Степень усвоения тепла и теплоотдачи зависит от того, насколько сырым является климат. В связи с этим для вычисления коэффициентов используют карты влажности, составленные для Российской Федерации. После этого все числовые величины, необходимые для расчета, вводятся в соответствующие формулы.

Теплотехнический расчет наружной стены, пример для пенобетонной стены

В качестве примера рассчитываются теплозащитные свойства стены, выложенной из пеноблоков, утепленной пенополистиролом с плотностью 24 кг/м3 и оштукатуренной с двух сторон известково-песчаным раствором. Вычисления и подбор табличных данных ведутся на основании строительных правил. Исходные данные: район строительства – Москва; относительная влажность – 55%, средняя температура в доме tв = 20О С. Задается толщина каждого слоя: δ1, δ4=0,01м (штукатурка), δ2=0,2м (пенобетон), δ3=0,065м (пенополистирол «СП Радослав»).
Целью теплотехнического расчета наружной стены является определение необходимого (Rтр) и фактического (Rф) сопротивления теплопередаче.
Расчет

1. Согласно таблице 1 СП 53.13330.2012 при заданных условиях режим влажности принимается нормальным. Требуемое значениеRтр находят по формуле:
   Rтр=a•ГСОП+b,
   где a,b принимаются по таблице 3 СП 50.13330.2012. Для жилого здания и наружной стены a = 0,00035; b = 1,4.
   ГСОП – градусо-сутки отопительного периода, их находят по формуле(5.2) СП 50.13330.2012:
   ГСОП=(tв-tот)zот,
   где tв=20О С; tот – средняя температура наружного воздуха во время отопительного периода, по таблице 1 СП131.13330.2012tот = -2,2ОС; zот = 205 сут. (продолжительность отопительного сезона согласно той же таблице).
   Подставив табличные значения, находят: ГСОП = 4551О С*сут.; Rтр = 2,99 м2*С/Вт
2. По таблице 2 СП50.13330.2012 для нормальной влажности выбирают коэффициенты теплопроводности каждого слоя «пирога»:λБ1=0,81Вт/(м°С), λБ2=0,26Вт/(м°С), λБ3=0,041Вт/(м°С), λБ4=0,81Вт/(м°С).
   По формуле E.6 СП 50.13330.2012 определяют условное сопротивление теплопередаче:
   R0усл=1/αint+δn/λn+1/αext.
   гдеαext = 23 Вт/(м2°С) из п.1 таблицы 6 СП 50.13330.2012 для наружных стен.
   Подставляя числа, получаютR0усл=2,54м2°С/Вт. Уточняют его с помощью коэффициента r=0.9, зависящего от однородности конструкций, наличия ребер, арматуры, мостиков холода:
   Rф=2,54•0,9=2,29м2•°С/Вт.

Полученный результат показывает, что фактическое теплосопротивление меньше требуемого, поэтому нужно пересмотреть конструкцию стены.

Теплотехнический расчет наружной стены, программа упрощает вычисления

Несложные компьютерные сервисы ускоряют вычислительные процессы и поиск нужных коэффициентов. Стоит ознакомиться с наиболее популярными программами.

1. «ТеРеМок». Вводятся исходные данные: тип здания (жилой), внутренняя температура 20О , режим влажности – нормальный, район проживания – Москва. В следующем окне открывается рассчитанное значение нормативного сопротивления теплопередаче – 3,13 м2*оС/Вт.
   На основании вычисленного коэффициента происходит теплотехнический расчет наружной стены из пеноблоков (600 кг/м3), утепленной экструдированным пенополистиролом «Флурмат 200» (25 кг/м3) и оштукатуренной цементно-известковым раствором. Из меню выбирают нужные материалы, проставляя их толщину (пеноблок – 200 мм, штукатурка – 20 мм), оставив незаполненной ячейку с толщиной утеплителя.
   Нажав кнопку «Расчет», получают искомую толщину слоя теплоизолятора – 63 мм. Удобство программы не избавляет ее от недостатка: в ней не принимается во внимание разная теплопроводность кладочного материала и раствора. Спасибо автору можно сказать по этому адресу http://dmitriy.chiginskiy.ru/teremok/

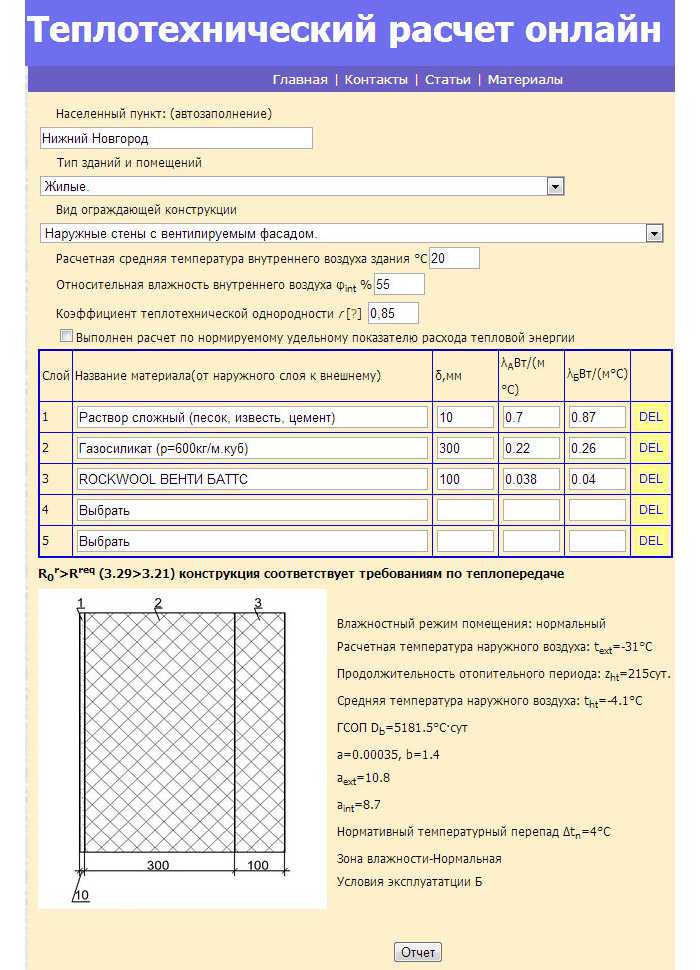

2. Вторая программа предлагается сайтом http://rascheta.net/. Ее отличие от предыдущего сервиса в том, что все толщины задаются самостоятельно. В расчет вводится коэффициент теплотехнической однородности r. Его выбирают из таблицы: для пенобетонных блоков с проволочной арматурой в горизонтальных швах r = 0,9.
   После заполнения полей программа выдает отчет о том, каково фактическое тепловое сопротивление выбранной конструкции, отвечает ли она климатическим условиям. Кроме того, предоставляется последовательность вычислений с формулами, нормативными источниками и промежуточными значениями.
