Газовая колонка Нева 4511: обзор, технические характеристики, инструкция

Несмотря на то, что в большинстве новых квартир в наше время горячая вода подается от центральной городской котельной, по-прежнему актуальны также и проточные газовые водонагреватели — колонки. Особенно, это касается квартир и домов, построенных еще в советские времена: «хрущевок», «сталинок» и «брежневок».

Сегодня мы с вами поговорим о самой распространенной марке на рынке — «Neva» от санкт-петербургской компании «Baltgaz», а конкретно, о газовой колонке Нева 4511, отзывы на которую встречаются очень разные, ввиду того, что эта модель очень популярна в России и за ее пределами.

Разберем ее внутреннее устройство, технические характеристики и отзывы, особенности конструкции, сравним размеры, согласно инструкции по эксплуатации, плюсы и минусы при работе, а также цены на газовую колонку модели Нева 4511, если планируете ее купить.

Особенности модели газовой колонки Нева 4511

Газовая колонка Нева 4511 является типичным современным газовым проточным водонагревателем.

Несмотря на то, что компания «Baltgaz» расположена в г. Санкт-Петербург, собирается аппарат сейчас в городе Армавир Краснодарского края. Все комплектующие и запчасти для этой модели — российского или китайского производства.

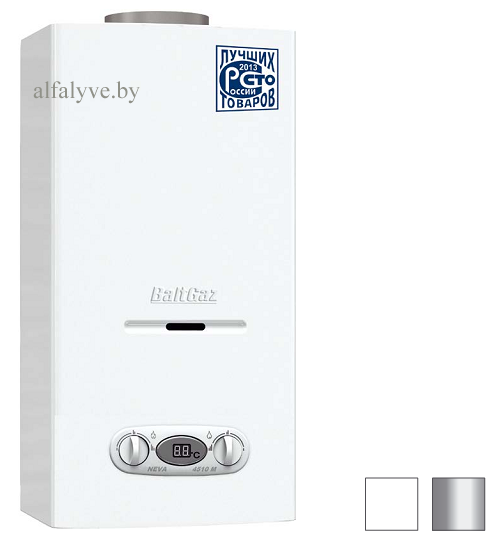

Газовая колонка «Нева 4511»

Розжиг этой модели автоматический, т.е. нет необходимости нажимать какие-то кнопки, двигать рычаги и ждать. Достаточно просто открыть кран с горячей водой на кухне или в ванной, и колонка включится автоматически. При закрытии крана, соответственно, сама выключится. Автоматический розжиг горелки достигается за счет двух элементов питания — батареек («пальчиковые», тип LR 20).

Батарейки устанавливаются внизу аппарата в специальный бокс. Замена батареек для колонки выполняется самостоятельно, и это не отражается на ее 2-х летней гарантии. Срок их службы варьируется, как правило, сроком от одного до шести месяцев, в зависимости от производителя. Например, батарейки фирмы «Duracell» или «Energizer» прослужат дольше, чем менее известные китайские бренды.

На передней панели колонки Нева-4511 присутствует смотровое окошко и две ручки-регуляторы. Помеченная синим цветом отвечает за напор воды, а красной выставляем нужную нам температуру. Между двумя этими ручками установлен цифровой дисплей, на котором показывается температура воды на выходе из газовой колонки.

Цифры в модели 4511 говорят нам следующее: 45 — это серия колонок, 11 — производительность в л/мин. На практике, такой производительности газовой колонки вполне хватает на одну точку водоразбора, а это или ванная, или кухня. Если планируется пользование горячей водой и на кухне, и в ванной комнате, то тогда рекомендуется купить газовую колонку Нева большей мощности, производительностью 13-14 л/мин.

Корпус данной модели покрашен эмалью и выпускается в двух цветовых решениях:

— белая;
— темно-серая (серебро).

На работу аппарата, ее функции, комплектацию и характеристики это не влияет, но, в зависимости от цвета, будет немного разная цена на газовую колонку, «серебро» продается, как правило, чуть дороже белой.

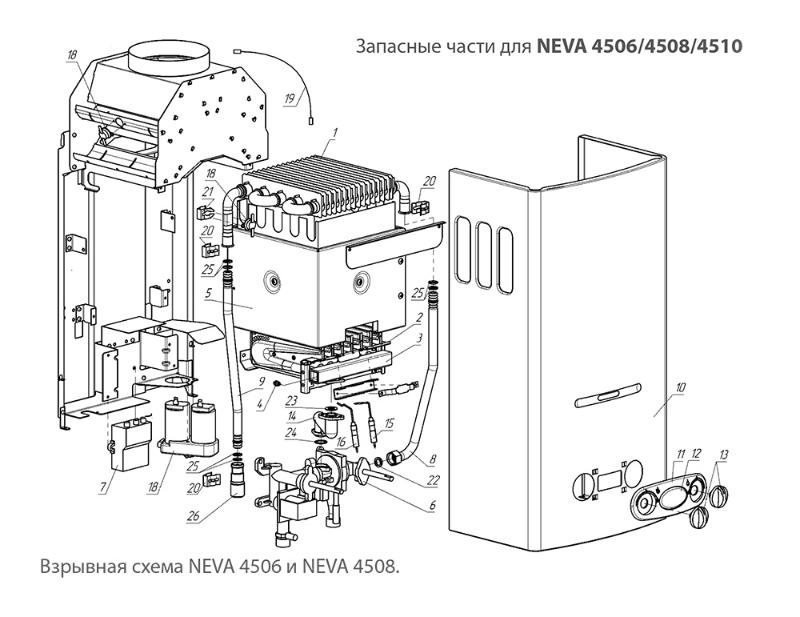

Устройство газовой колонки Нева 4511 и комплектующие

Данная модель снабжена медным теплообменником, 10-секционной газовой горелкой с соплами из латуни, водогазовым узлом, запальником и датчиками температуры: аварийным и рабочим, который определяет текущую температуру воды и выдает показания на блок управления колонкой Нева-4511.

Кроме этого, в колонке присутствует система газ-контроль, а также датчик тяги, расположенный на камере сгорания, отключающий колонку при недостаточной тяге в дымоходе. У газового водонагревателя 4511 нет модуляции пламени горелки, в отличие от моделей класса «Нева Люкс». Смотрим схему.

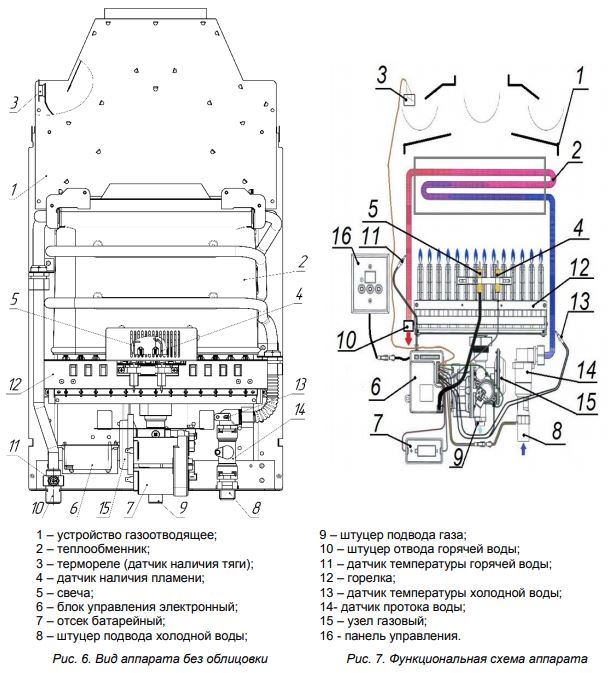

Устройство газовой колонки Нева 4511

1 — регулятор подачи воды

2 — регулятор подачи газа

3 — шильдик

4 — узел водогазовый

5 — газовая горелка

6 — вход воды

7 — подключение газового шланга

8 — выход воды

9 — камера сгорания

10 — свеча розжига

11 — датчик пламени

12 — медный теплообменник

13 — электромагнитный клапан

14 — бокс для батареек

15 — блок управления колонкой

16 — датчик тяги

17 — датчик протока воды

18 — датчик температуры воды

19 — датчик перегрева

20 — слив воды

21 — патрубок для измерения давления газа

22 — задняя крышка

23 — крепеж корпуса

Газовая колонка Нева-4511: технические характеристики и размеры

Данный аппарат имеет мощность 21 Вт и производительность 11 л/мин.

Колонка работает на природном газе, но есть возможность ее перевода под сжиженный газ, предварительно заменив стандартные форсунки на жиклеры под баллонный газ с проходом меньшего диаметра.

Диаметр штуцера подключения газа и воды 1/2 дюйма: холодная вода — справа, горячая — слева. Газовая колонка «Нева 4511» включается при минимальном входном давлении воды от 0,15 атмосфер.
Внимательно смотрим на таблицу ниже.

Технические характеристики газовой колонки Нева 4511

Диаметр патрубка дымохода 122 мм, это означает, что алюминиевая гофра диаметром 125 мм идеально вставляется внутрь «горловины», и удерживается там благодаря упорам без дополнительных хомутов.

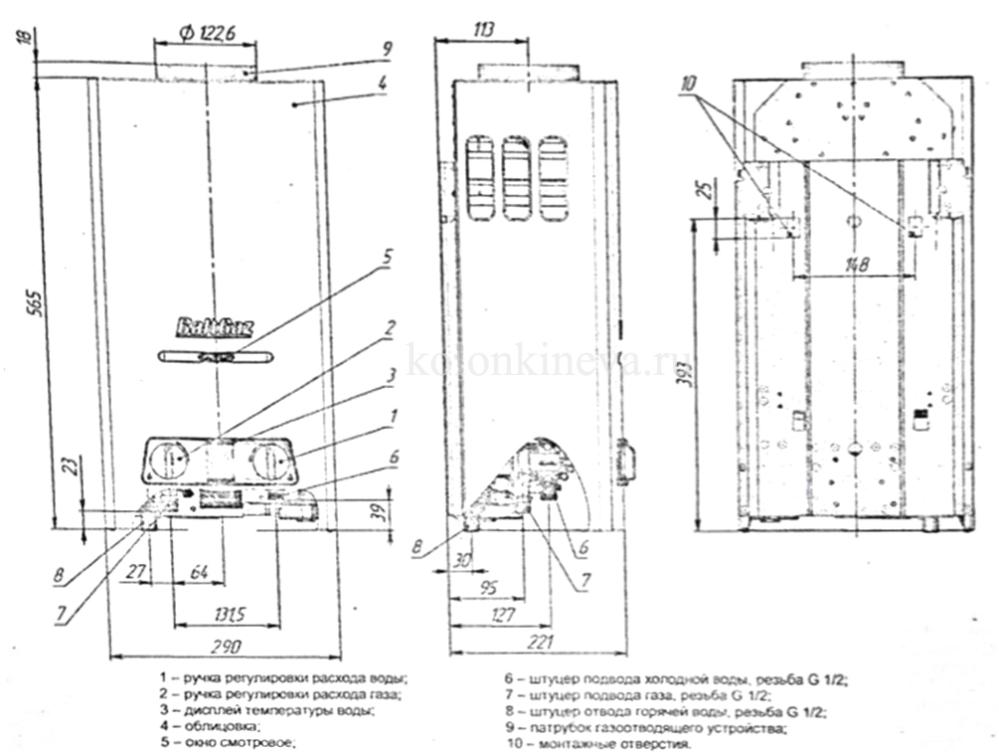

Модель 4511 имеет следующие размеры:

— высота: 56,5 см
— ширина: 29 см
— глубина от стены: 22,1 см

Преимущества колонок марки Нева 4511

— простота конструкции
— автоматический розжиг от батареек
— возможность работы при низком давлении воды
— медный теплообменник
— компактные размеры
— широкая сеть сервисных центров по России

Недостатки газовой колонки Нева 4511

— отсутствие плавной модуляции пламени горелки
— шумность при работе
— невысокое качество комплектующих
— цены на запчасти

nomortogelku.xyz

Читайте также:

инструкция по эксплуатации и возможные неисправности

Для дачи потребители выбирают водонагреватель Нева 4511 по причине его экономичности и защищённости. Установка позволит принять горячий душ либо постирать одежду. При нагреве воды разрешается помыть руки, заняться чисткой вещей.

Содержание статьи:

• 1 Особенности газовых колонок Нева 4511
• 2 Преимущества и недостатки газовых колонок Нева 4511
• 3 Устройство и технические характеристики
• 4 Принцип работы газовых колонок Нева 4511
• 5 Инструкция по подключению и эксплуатации
• 6 Возможные неисправности газовых колонок Нева 4511 и способы их устранения
• 7 Отзывы пользователей

Особенности газовых колонок Нева 4511

Существует множество производителей, выпускающих газовые колонки. Лишь у этой модели идеально сбалансирована мощность и габариты. Пользователи не жалуются на производительность, в подключении легко разобраться.

По конструкции отмечаются следующие особенности:

• есть запасная горелка;
• датчик термопары;
• использование свечи;
• есть нулевой провод;
• защищенный узел;
• прочный корпус.

Преимущества и недостатки газовых колонок Нева 4511

Газовая колонка Нева 4511 имеет такие достоинства:

• полный комплект;
• используется газ-контроль;
• малый вес;

• электронный розжиг;
• защищённый электромагнитный клапан;
• простое подключение.

Интересно! Из минусов потребители указывают на частые проблемы с горелкой. Порой скручивается кран и приходится заменять винт.

Устройство и технические характеристики

Внутри газовой установки находятся следующие элементы:

• мембранный узел;
• теплообменник;
• петля для установки;
• встроенный контроллер;
• датчик пламени, он же ионизатор;
• кран;
• регулятор;
• запальной электрод.

Газовая колонка Neva 4511 имеет следующие технические характеристики:

• Показатель полезного действия 87 %.
• Минимальное давление в трубке 0.15 бар.
• Дымоход — 121 мм в диаметре.
• Производительность 4 литров в минуту.
• Номинальная мощность 21 киловатт.
• Расход топлива 1.66 кубических метров в час.

Принцип работы газовых колонок Нева 4511

Колонка Нева 4511 работает по принципу нагрева воды. Первым делом срабатывает горелка, теплоноситель при этом подается через входной патрубок. Далее задействуется клапан, который следит за уровнем давления.

В теплообменнике температура начинает нарастать, контроллер регулирует подачу воздуха в камеру. При прогреве шток переходит в нижнее положение.

Интересно! У патрубков установлены клапана, которые делают устройство безопасным. При подаче газа отходы удаляются через дымоход.

Инструкция по подключению и эксплуатации

Neva 4511 (водонагреватель газовый) прост в подключении и необходимо лишь посмотреть инструкцию. При монтаже аппарата главное придерживаться правил:

• Устанавливается фильтр очистки.
• Используется резьбовое соединение.
• Важно подключить к холодной воде.
• Проверка жесткости воды.
• Контроль максимального допустимого давления.

Для безопасной работы установки требуется дымоход. Газоотводящая труба может фиксироваться различными способами, главное, позаботиться о герметичности. Учитывается тепловая нагрузка, плюс количество продуктов сгорания.

Совет! Минимальная длина трубы — 500 мм, не допускайте большой угол наклона.

После установки проводится тестовая проверка. Необходимо зажечь горелку, убедиться в безопасности колонки. Поскольку имеется защита, порой наблюдается аварийное отключение, когда важный элемент неисправен. После регулировки температуры проверяется термореле.

При необходимости установку можно подключить к баллону с сжиженным газом.

Основные правила:

• Проверка настроек.
• Допускается баллон с редуктором.
• Проверка давления.
• Установка шланга.
• Перекрытие газового крана.

При подключении баллона с сжиженным газом внимание обращается на все соединения, шланги проверяются на утечку газа. Непосредственно баллоны рекомендуется хранить в отдельном месте, защищенном от прямых солнечных лучей.

Совет! Важно не допускать нагрев емкостей, надо отслеживать состояние патрубков.

Возможные неисправности газовых колонок Нева 4511 и способы их устранения

Ремонт газовой колонки Нева 4511 может производиться лишь специалистом из сервисного центра. В мастерскую установки чаще всего попадают по причине отсутствие искры либо слабого нагрева воды. Это происходит в следствии поломки штуцера либо горелки. При необходимости можно самостоятельно провести диагностику.

Первым делом осматривается дисплей, порой на нём возникает код ошибки и можно по инструкции далее спланировать действия. Если этого не происходит, придется демонтировать устройство, полностью разобрать. Снимается кожух, осматриваются все краны. Проверяется центральный узел, необходимо особое внимание уделить теплообменнику.

Если из строя выходит микропереключатель либо контроллер, элемент можно заменить, купив аналогичный в магазине. Когда газ вовсе не горит, проблема заключается в водяном контуре. Иногда горелка первоначально срабатывает, а потом тухнет, решение кроется в чистке клапана.

Неисправности газовой колонки Нева 4511 также могут быть связаны с износом мембраны. Она представляет собой небольшое уплотнительное кольцо, которое разрешается заменить.

Краткое руководство:

1. Разобрать колонку.
2. Снять защитную крышку.
3. Отсоединить горелку.
4. Достать мембрану.
5. Заменить модель.
6. Вновь собрать агрегат.

Рассматривая водонагреватель Нева 4511, неисправности сложно диагностировать самостоятельно. Некоторые элементы скрыты, сложно добраться, к примеру, к микроконтроллеру. Рядом с ним находится шток, требуется специальный инструмент.

Совет! Первым делом отсоедините разъем, далее откручиваются защитные винты. Помощник должен придерживать контроллер, поскольку он легко повредит мембрану. Данный элемент чаще всего не подлежит ремонту, его можно лишь поменять.

Отзывы пользователей

Марина, Красноярск: «У нас большая дача и мы долго не могли определиться с моделью. Решили остановиться на данной колонке, поскольку ее порекомендовали за высокую производительность и низкий уровень шума. Теперь на даче у нас всегда горячая вода, нет проблем с эксплуатацией. Производитель дает хорошую гарантию, и дополнительно товар доступен по цене».

Артем, Самара: «Среди недорогих колонок рекомендую присмотреться к этой модели. Пользуюсь ей уже 2 года, заметил, что стабильно держит температуру. По установке у мастеров не возникло проблем. Устанавливал специально для душа, быстро прогревает воду».

Газовая колонка Нева серии 4511 подходит многим пользователям по мощности и габаритам. Есть ряд особенностей, которые необходимо учитывать перед покупкой. В целом, отмечается качество сборки и простота использования, поэтому модель рекомендуется к рассмотрению.

Колонка газовая “Нева”: отзывы, характеристики, описание

Несмотря на то, что сеть ЖКХ постоянно модернизируется, качество предоставляемых ими услуг на сегодняшний день оставляет желать лучшего.

Потребность в использовании

Особенно это можно сказать о горячем водоснабжении. Для того чтобы решить эту проблему, необходимо приобрести газовую колонку. Однако предварительно необходимо учитывать все параметры, на которые необходимо обращать внимание. Современные производители представляют к продаже широкий ассортимент устройств, модели которых отличаются своими эксплуатационными характеристиками и техническими особенностями. Однако все газовые колонки можно разделить на накопительные и проточные.

Описание проточных газовых колонок

Газовая колонка «Нева», отзывы о которой будут представлены в статье, может быть проточной. Данная конструкция имеет компактные размеры за счет отсутствия бака для горячей воды и небольшой газовой горелки. Установить его можно в небольшом помещении с естественной хорошей вентиляцией. Такие агрегаты имеют небольшую мощность, для подключения к системе горячего водоснабжения нескольких точек водозабора необходимо приобрести устройство, имеющее большую мощность. Такие колонки чаще всего приобретают владельцы городских квартир.

Характеристики накопительных газовых колонок

Колонка газовая накопительная “Нева”, отзывы о которой позволят вам определиться с выбором, может быть накопительной. Это устройство имеет внушительные габариты. Объем бака может варьироваться от 50 до 500 литров. Для использования горячей воды нет необходимости каждый раз включать прибор. Емкость имеет эффективную теплоизоляцию, что позволяет сохранять тепло в течение длительного периода. Аппараты имеют теплообменники, которые более эффективны. Среди основных недостатков можно выделить значительные габариты, что вынуждает домовладельцев устанавливать устройства в подвалах, специальных котельных или на чердаках.

Если вы приобретаете накопительную газовую колонку «Нева-4511», то вам следует рассчитывать на то, что прибор имеет значительный вес бака, наполненного водой. Это предполагает подготовку бетонного основания. Такие обогреватели целесообразнее использовать в частных домах и на дачах, где имеется несколько точек водозабора.

Описание газовых колонок в производительности

Если вы посетили магазин для приобретения газовой колонки, то сможете узнать, что производительность иногда указывается в киловаттах или литрах в минуту. Если вы хотите узнать эту цифру, то вам нужно посмотреть на специальную табличку, размещенную на кожухе колонки. Иногда производитель упоминает цифру в паспорте устройства. Чаще всего производительность указывается в литрах в минуту. Если есть необходимость определить мощность колонки, то следует учитывать количество точек водозабора, то есть количество смесителей. Прежде чем купить газовую колонку «Нева», отзывы о которой позволят вам определиться с выбором устройства, необходимо учесть, что один смеситель может пропускать около 7 литров воды в минуту. Если предположить, что колонка будет установлена ​​в квартире, в которой два смесителя на кухне и в ванной, то для комфортного одновременного использования горячей воды понадобится оборудование производительностью 13 литров в минуту.

Характеристики устройства в зависимости от напора воды

Газовые колонки Нева, характеристики которых описаны в статье, следует использовать при определенном напоре воды. При этом специалисты советуют обращать внимание на два параметра, среди них минимальное давление, при котором будет включаться устройство, а также максимальное давление, последнее из которых способен выдержать теплообменник. Если это проточный водонагреватель, минимальное давление очень важно, так как от этого параметра будет зависеть, будет ли включаться прибор. Особенно это важно для владельцев домов, которые построены достаточно давно, так как системы в них сильно изношены, а давление излишне низкое. Лучше всего, если этот показатель не превышает цифры 0,15 бар. Если вы покупаете колонку «Нева-люкс», то важно и максимальное давление, которое она может выдержать. Это связано с тем, что система водоснабжения характеризуется гидроударами. Это приводит к кратковременному повышению давления в водопроводе, что, в свою очередь, вызывает разрыв теплоносителя устройства. Специалисты советуют приобретать устройство, максимальное давление которого варьируется от 11 до 12 бар.

Отзывы о колонках с разным типом розжига

Газовая колонка “Нева”, отзывы о которой будет полезно прочитать перед посещением магазина, может иметь разный тип розжига. Если вы хотите сэкономить, вам придется выбирать менее технически совершенные устройства, обеспечивающие ручной вид розжига. Осуществляется нажатием на кнопку и поднесением пламени к паяльнику. Если колонка находится в отдаленном месте, то такой прием можно назвать не только неудобным, но и небезопасным. Пользователи утверждают, что после запуска фитили продолжают гореть, что нельзя назвать экономичным. Газовая колонка «Нева-4511» имеет пьезоискровой, в этом варианте предусмотрена электромеханическая спичка, интегрированная в систему. Активация будет происходить по нажатию кнопки, но некоторые пользователи отказываются от этого варианта, так как управление происходит с минимумом электронных компонентов. Самые современные колонки имеют электрическую систему зажигания. Автоматическая газовая колонка может иметь собственную систему розжига, которая делится на энергозависимую и энергонезависимую. В первом случае при отключении электричества колонка перестанет работать.

Обратная связь по модуляции мощности

Газовая колонка “Нева-люкс 5514” имеет модуляцию мощности, что, по мнению пользователей, является очень удобным функционалом. С его помощью можно регулировать интенсивность пламени в теплообменнике, которая зависит от напора холодной воды. Это устройство позволяет использовать воду определенной температуры, и это не будет зависеть от включения воды соседями. По мнению пользователей, при использовании модуляции мощности можно значительно снизить расход газа и повысить комфорт использования горячей воды. Кроме всего прочего, вы сможете уберечь своих близких и себя от получения тепловых ожогов.

Характеристика колонок по типу теплообменников

Газовая колонка “Нева”, инструкция по установке которой должна прилагаться производителем, может иметь разные типы теплообменников. В основе последних чаще всего лежат высокоочищенная медь, сталь или обычная медь. Стальные теплообменники имеют низкую стоимость, а также устойчивы к коррозии. Модели, оснащенные такими элементами, имеют внушительный вес, но отличаются высокой надежностью. Газовая колонка «Нева», цена которой может варьироваться в зависимости от теплообменника, также комплектуется медными элементами высокой степени очистки. Такой материал похож на сделанный из стали, но его теплоотдача значительно выше. Это обеспечивает более высокий уровень эффективности. Простая медь в устройстве из-за наличия примесей дает неравномерный нагрев и возможность повреждения емкости. Однако вы можете рассчитывать на то, что такие модели будут самыми бюджетными. Газовая колонка “Нева”, цена на которую 9000 рублей, можно приобрести в магазине соответствующих товаров.

riparà a so manu (пассу да инструкции, гатта)

Sè tù campà in una casa, privatu o di un tempu di passà tempu in un annu annu in u paese, à purtà un la famiglia cù acqua calda, pudete puru aduprà u Колонна, газ. Quandu л ‘casa, ùn hè culligatu à u Sistema di u centru di l’ acqua cavura e pub, sta suluzione diventa u solu è veru. U mercatu мудерна он sempri пополняется cù novi unità chì sò capaci ди risponde à u dumanni ди я cunsumatori. Usato Modern hè vagamenti sìmili di lu so re piglià.

Обзор системы технического обслуживания

U dispusitivi sò armati cù plantes Muderni, sò prutetti da sistemu multi-livellu è custituiscini cresce daniela durante operatu.

Unu di i pù pupulari è cunzidiratu un, geyser “Neva 4511”, cù e so mani, a so moto di stu usato vi pò fà, si sintìa cù l ‘infurmazione prisentata sottu. Ma sperti ùn assicurà a pigli cusì u travagliu in u so modu, stu hè soprattuttu vera per quelli chì ghjente chì ùn sò ancu spirimintatu in sta tecnica. U Populu ùn hè cunsigliatu di fà sta se lu piriudu CASCIANA ùn hà ancu murì, per acconcia Live vi assolviri LD l’joca. Ma se u dispusitivu fù acquistatu за ип longu tempu, ma hè u colpu cunsidirari chì u so struttura hè sèmplice, accussì lu riparazione ha da esse in gradu di trattà ogni Tuttofare.

Rifiutu di lock

, Гейзер “Нева 4511” riparà i so mani, chì vi pò purtà in casu di fallimentu di u lock, è u bugettu he abbastanza sèmplice Mudellu. Spessu chjamata à u prublemu pò causari chì u sistemu Cappa soffre u perchè ди уна mancanza ди тяги. Sè accussì, allura vi ponnu eliminari la prublema da pulizia lu canali. Sè lu vitru curriri finu, u prublemu pò accade cù l ‘elementu alimenti, u scopu hè разрешая simpricimenti sustituì lu. Колонка Газ “Нева 4511”, ип riassuntu ди у дифетту chìhè mintuatu в л’articulu, pò faccia rigezioni ди замок duvuta а ла prissioni’ acqua suttana в u sistemu. Cusì l ‘me pò risciacquare я Stacci è unità Puri да я prudutti splusioni. Sè sta dimarchja ùn permette à scioglie u prublema, vi tuccherà à addunisce i servizii Municipali di u scopu di bassu la testa. Sì chì ùn aduprà una, гейзер “Нева 4511” riparà a so manu, vi ponu chjappà da Cuscinetti la Temperature di u Coolant. Ста решения он вера си ла эквилибриу trà l’acqua Calda и fretu он sgarratu.

Si vultò, Colonna, cù uova посторонние

Più à spessu cunduse à un prublema di clogging di u Cappa, si po ‘succediri ca li tèrmini ghjunse da u vitru incù o di carburante hè nutricati troppu интенсивно. Calchì volta claps tipica truvà quandu сопровождает закупоренные поры. В alcunu ди sti casi, ùn ci vole à vede u specialu. Fora di mette nacque solu sustituiri batterie, o pulizia di ducts Cappa.

U prublema di chauffage acqua неэффективен

Sè vo site in casa incù una culonna di gas “Neva 4511”, cù e so mani, a so moto di stu usato vi pò permette. Stu vali ancu à u casu, quandu l ‘acqua, он нагревается ùn hè micca cum’è диффузия comu àutri. Sè l ‘usate hè girata nantu, ma la Temperature acqua ùn ghjunghje sin’à u livellu nicissarii, u usate solu ùn pò scuntrà i bisogni a putenza di u cunsumadore. A seconda Assunta – chi d’clogging la culonna. In stu casu, u usato perdi spettaculu. À affruntà u scopu di chauffage acqua неэффективный pò esse purtatu fora Cuscinetti i Stati Uniti, incù u caldu, o ricorra à l ‘aiutu di un centru serviziu Specialista, si pò pulizziari la usate.

Неисправность в работе по температуре

Колонка Газовая “Нева 4511” (автоматическая) может работать в системе multi-tappa, ma ancu cusì hè chì l ‘Colonna ùn ignite. В случае биметаллической температуры температуры, не допускающей перегрева. Curpa è ди Solitu Manifistaru а лю Fattu ca ла merci ва Фора, è hà travagliatu в уна culonna ди qualchi темпу, ма pùa, Firmannusi е ли Tentativi замок curanu ghjunghje ип risultatu. Dopu à 20 minuti, a culonna si pò sunari-attivati ​​i luci di merci, ma in u listessu Periodu di tempu vi lingual Murat dinò. Stu pò esse a causa di l ‘stakeholder di u usate. U casu di sta CASCIANA, in più, u prublema si trova solu in Estate или invernu, ci si trova a Temperature troppu bassu, o troppu alta, quandu li Finestri, cucina chjusu. In sti casi, la timpiratura nurmali si cresce, u usato ùn hè riscaldà. Sè vo avete una valve ‘acqua di gas “Neva 4511”, un difettu in u filu pò essiri spressu dispusitivu di pù statu caòticu è отключение. Certe volte ùn vai à tutti. Cumpurtamentu pò insignà слюда cunduttori температуры ответ. Капельные триггеры французского клапана sicurità. In stu casu, causa gasmen inùtuli, comu lu prublema assuciata incù a parte di gas. Cambiamentu hè cù i so mani, troppu, ùn ci hè micca pussibilità, cusì hè megliu à cuntattu cù lu centru serviziu.

Murks cunnucennu sustituì

Nanzu sustituì u usato membrana deve esse girava cussa, chjusu acqua, lu friddu e di gas. Unu di i Stati Uniti, acqua calda hè Apartu, chì vi aa la prissioni in u cunduttu. В U prossimu tappa ди U Cover Colonna он cacciatu, è dopu à – голосование chioda, chì sò sottu à u накладки dicurativi.
