ТОП-15 лучших моделей и советы по выбору

Некоторые дома и квартиры не подключены к центральному водоснабжению, поэтому вопрос о том, как правильно выбрать газовую колонку остается открытым всегда. Для упрощения выбора необходимой модели газовой колонки мы просмотрели и проанализировали варианты, представленные в интернет-магазинах, рассмотрели их технические характеристики и особенности. Ниже представляем рейтинг самых лучших и надежных газовых колонок на 2022-2023 год, разбитых на группы по самым популярным категориям запросов.

Рейтинг лучших газовых колонок для квартиры на 2022-2023 год

Место	Наименование	Цена	Рейтинг
Лучшие газовые колонки по цене/качеству на 2022-2023 год
1	Zanussi GWH 10 Fonte Turbo	Узнать цену	4.9 / 5
2	Ariston FAST EVO ONT C 11 NG RU	Узнать цену	4. 8 / 5
3	Bosch WTD 18 AME	Узнать цену	4.7 / 5
Лучшие проточные газовые колонки
1	Zanussi GWH 10 Fonte Glass Paradiso	Узнать цену	4.9 / 5
2	Electrolux GWH 14 NanoPlus 2.0	Узнать цену	4.8 / 5
3	Neva 5514E	Узнать цену	4.7 / 5
Лучшие газовые колонки с высокой производительностью (от 10 л/мин)
1	Electrolux GWH 10 High Performance Eco	Узнать цену	4.9 / 5
2	Ariston Fast R ONM 14	Узнать цену	4.8 / 5
3	Bosch W 10 KB	Узнать цену	4.7 / 5
Лучшие настенные газовые колонки
1	Ariston NEXT EVO SFT 11 NG EXP	Узнать цену	4. 9 / 5
2	Thermex G 20 D Eco	Узнать цену	4.8 / 5
Лучшие газовые колонки с модуляцией пламени
1	Bosch WR 10-2P23	Узнать цену	4.9 / 5
2	BAXI SIG-2 11p	Узнать цену	4.8 / 5
Лучшие бюджетные газовые колонки
1	Wert 10EG Berry	Узнать цену	4.9 / 5
2	LENZ TECHNIC 10L WATER	Узнать цену	4.8 / 5

Содержание

• Рейтинг лучших газовых колонок для квартиры на 2022-2023 год
• Как выбрать газовую колонку для квартиры
• Лучшие газовые колонки по цене/качеству на 2022-2023 год
  • 1. Zanussi GWH 10 Fonte Turbo
  • 2. Ariston FAST EVO ONT C 11 NG RU
  • 3. Bosch WTD 18 AME
• Лучшие проточные газовые колонки
  • 1. Zanussi GWH 10 Fonte Glass Paradiso
  • 2. Electrolux GWH 14 NanoPlus 2.0
  • 3. Neva 5514E
• Лучшие газовые колонки с высокой производительностью (от 10 л/мин)
  • 1. Electrolux GWH 10 High Performance Eco
  • 2. Ariston Fast R ONM 14
  • 3. Bosch W 10 KB
• Лучшие настенные газовые колонки
  • 1. Ariston NEXT EVO SFT 11 NG EXP
  • 2. Thermex G 20 D Eco
• Лучшие газовые колонки с модуляцией пламени
  • 1. Bosch WR 10-2P23
  • 2. BAXI SIG-2 11p
• Лучшие бюджетные газовые колонки
  • 1. Wert 10EG Berry
  • 2. LENZ TECHNIC 10L WATER
• Какую фирму выбрать
• Полезное видео

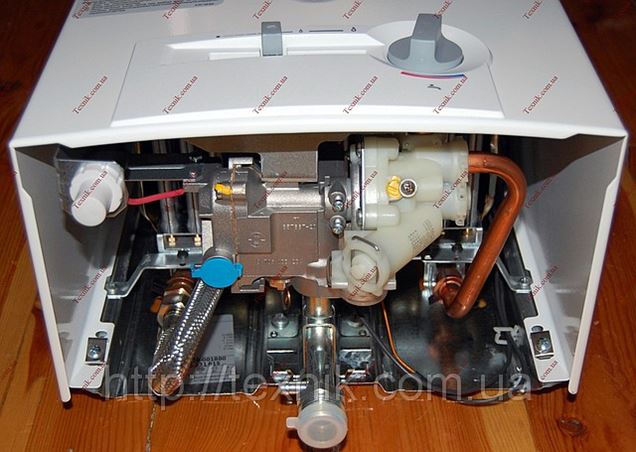

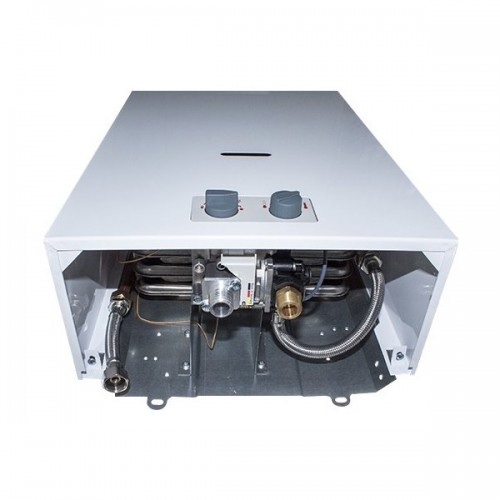

Как выбрать газовую колонку для квартиры

• мощность;

Очень важный критерий, который определяет, какую производительность выдаст прибор, и сколько точек способен обслужить. Существует условное деление на три основных категории газовых колонок: 17-19 кВт (маломощные, предназначенные только для прогрева 1 крана), 22-24 кВт (обеспечат нагрев 15-20 л воды за минуту, предназначаются для 2-3 точек), 28-31 кВт (самые мощные модели, способные обеспечить целый дом или коттедж с 4 и более точками подачи горячей воды).

• камера сгорания;

Открытая камера с естественной тягой будет классическим вариантом, который потребует дымохода. Чем мощнее нагреватель, тем шире должна быть труба. При этом в дымоход частично может попадать воздух из помещения, а в помещение — газ из камеры, поэтому нужна очень хорошая вентиляция. Варианты с закрытой камерой сгорания с принудительной тягой герметичны и считаются более безопасным вариантом. Дымоход для них не требуется. Воздух из помещения не забирается, а в комнату не попадет газ. По стоимости это вариант выйдет подороже.

• производительность;

Критерий, который часто указывается в л/мин.

Считается, что 1 смеситель способен пропускать 6-7-л в минуту. Если колонка подбирается для 2 кранов (в ванной и в кухне), то колонка должна иметь производительность от 13 л/мин.

• материал теплообменника;

Сталь имеет стойкость к образованию коррозии и невысокую цену, большой вес и надежность. Высокоочищенная медь аналогична стали, но с большей теплоотдачей и более высоким КПД. Простая медь служит мало и имеет неравномерный нагрев, что может привести к поломкам через несколько лет.

• отвод продуктов сгорания;

Дымоходные виды газовых колонок нужно подключать к дымоходу. Турбированные имеют специальный патрубок для отведения, который вставляется прямо в стену.

• система безопасности;

Детектор ионизации отключает устройство, если погаснет пламя. Предохранительный клапан стравливает лишнее, если давление слишком высокое. Детектор потока автоматически включает колонку при включении крана.

Детектор наличия тяги прекращает работу в случае недостаточной тяги, чтобы предотвратить отравление угарным газом. Детектор пониженного давления воды не дает включить аппарат, если напор воды маленький. Датчик перегрева отключает колонку по достижении определенных максимальных температур.

• принцип розжига;

Полуавтоматический поджиг срабатывает при нажатии кнопки. Автоматический включается при появлении потока воды. Минусом полуавтоматов будет перерасход газа, поскольку фитиль должен постоянно гореть.

• модификация горелки;

Ступенчатая регулировка мощности позволяет установить нужные параметры с помощью ступенчатого регулятора. Плавная ручная регулировка имеет более плавную смену параметров. Автоматическая модуляция подстраивается под необходимую температуру в процессе работы, ориентируясь на давление газа и воды.

Лучшие газовые колонки по цене/качеству на 2022-2023 год

1. Zanussi GWH 10 Fonte Turbo

Zanussi GWH 10 Fonte Turbo — это самая лучшая газовая колонка по стоимости/качеству на 2022-2023 год. Она может использоваться в тех домах и квартирах, где не предусмотрен дымоход. Горелка поджигается электронным способом.

На дисплее отображается температура нагрева воды. Ход ее прогрева можно отследить с помощью специальных индикаторов. Теплообменник сделан из меди, надежного и прочного материала. Колонка может работать даже при низком давлении воды и газа.

Модель энергоэффективная, не тратит много ресурсов на работу. Защита от перегрева остановит ее работу, чтобы избежать поломок. Горелка сделана нержавеющей стали, прочного и долговечного материала. Встроенный вентилятор обеспечит вывод продуктов сгорания из дома. Датчик тяги дымохода прекратит работу прибора в случае недостаточной тяги, чтобы пользователи могли избежать отравления газом.

Технические характеристики:

• предельная температура нагрева воды: 65 °C;
• полезная мощность: 20 кВт;
• напряжение сети: 220 В;

Достоинства:

• надежная защитная система;
• принудительная вентиляция;
• медный теплообменник;

Недостатки:

• шумная работа;

2.

Ariston FAST EVO ONT C 11 NG RU

Ariston FAST EVO ONT C 11 NG RU — это отличная модель газовой колонки с продвинутым управлением и вертикальным настенным монтажом. Она работает от электросети и имеет высокую производительность, а ее установка поможет ей вписаться в любой интерьер и поместиться даже в небольшом помещении.

Колонка имеет открытый тип камеры сгорания и устанавливается в доме, где имеется работающий дымоход. Устройство может функционировать даже при низком давлении воды. Конструкция сделана из надежных и проверенных материалов, которые прослужат достаточно долго.

Управляется колонка посредством электронной панели. Прибор имеет систему защит от перегрева и газ-контроль, что делает его установку и использование безопасным. Поджигается горелка электроподжигом от сети. Максимальная температура достигает 65 градусов.

Технические характеристики:

• предельная температура нагрева воды: 65 °C;
• потребляемая мощность: 1,5 Вт;
• полезная мощность: 19 кВт;

Достоинства:

• быстро нагревает воду;
• автоматически поддерживает температуру;
• много элементов безопасности;

Недостатки:

• сложная установка;

3.

Bosch WTD 18 AME

Bosch WTD 18 AME — это качественная газовая колонка с принудительным дымоудалением, что позволяет устанавливать ее в дома и квартиры без дымохода. Горелка сделана из прочной нержавеющей стали. Работает прибор на двух видах топлива: природном или сжиженном газе.

Сам теплообменник изготовлен из высококачественной меди, что значительно продлевает срок использования устройства. Аппарат работает при минимальном давлении воды. Газ-контроль автоматически прекращает подачу газа при затухании пламени горелки.

Управление ведется электронным способом, как и поджиг. Вся необходимая информация в виде кодов ошибок и температуры отображается на специальном дисплее. Встроенный вентилятор удаляет продукты горения, не позволяя им попадать в помещение. Настенный монтаж позволит вам сэкономить место в помещении, куда будет установлена колонка.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• потребляемая мощность: 100 Вт;
• полезная мощность: 31,6 кВт;

Достоинства:

• точное регулирование температуры;
• мощный и производительный прибор;
• быстро и точно модулируется пламя;

Недостатки:

• стоимость;

Лучшие проточные газовые колонки

1.

Zanussi GWH 10 Fonte Glass Paradiso

Zanussi GWH 10 Fonte Glass Paradiso — это самая лучшая проточная газовая колонка по мнению специалистов на сегодняшний день. Она работает только на основе природного газа. Ее можно использовать на случай, если в доме отключают горячую воду или она отсутствует совсем.

Колонка имеет открытый тип камеры сгорания и устанавливается в доме, где имеется работающий дымоход. Ее можно подключать к любому дымоходу. За минуту функционирования она может нагреть до 10 литров воды.

Максимальная температура нагрева достигает 50 градусов. Теплообменник сделан из меди. Многоступенчатая система защит сделает использование устройства безопасным. Управление производится с помощью поворотных переключателей, а на дисплее отображается текущая температура воды. На лицевой панели изображен яркий и красивый рисунок.

Технические характеристики:

• предельная температура нагрева воды: 50 °C;
• полезная мощность: 20 кВт;

Достоинства:

• наличие индикации температуры;
• надежный поджиг;
• удобное и понятное управление;

Недостатки:

• теплообменник из тонкого материала;

2.

Electrolux GWH 14 NanoPlus 2.0

Electrolux GWH 14 NanoPlus 2.0 — это одна из лучших проточных газовых колонок, которая является прекрасным и современным решением для квартир, где нет централизованного снабжения горячей водой.

Теплообменник OxygenFree обеспечивает максимальную теплопередачу от горелки к конечной точке. Он же имеет повышенную устойчивость к тепловым нагрузкам. Модель обеспечит высокую производительность, а материалы ее конструкции — долговечность и ударостойкость.

Экран показывает уровень заряда батареи и температуру воды в реальном времени, чтобы пользователь понимал актуальное состояние колонки. Работает аппарат практически бесшумно и имеет понятную систему механических регуляторов для смены параметров.

Многоуровневая система защит делает функционирование колонки и ее использование безопасным. Подача газа автоматически прекращается, если вы закрываете кран и не начинается, пока вы его не откроете. В случае недостаточной тяги система автоматически отключится, чтобы пользователи избежали отравления угарным газом.

Технические характеристики:

• полезная мощность: 23,81 кВт;
• производительность: 14 л/мин;

Достоинства:

• наличие защиты от перегрева;
• быстро подключается и устанавливается;
• выполняет свою работу;

Недостатки:

• не поддерживает температуру в двух точках;

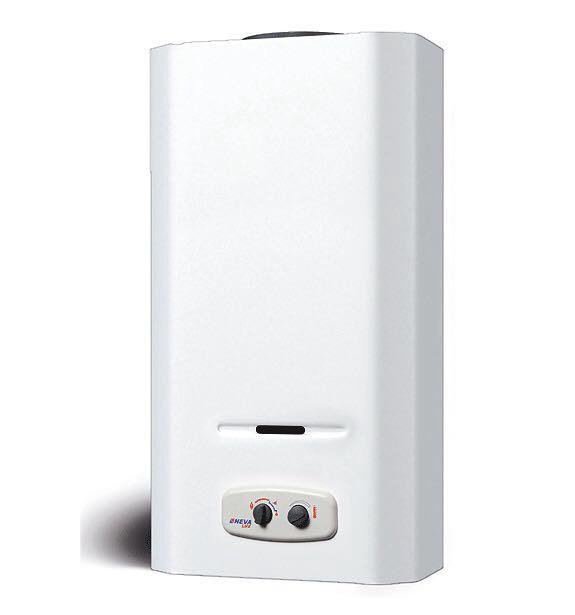

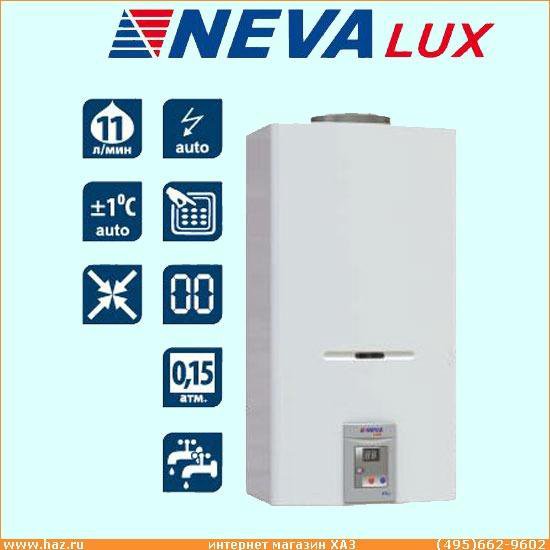

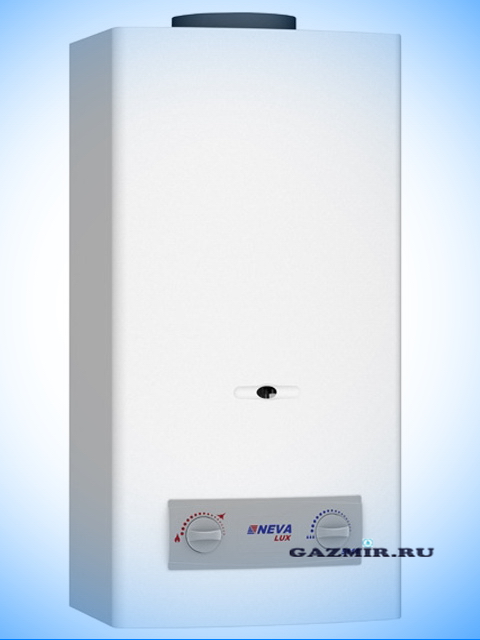

3. Neva 5514E

Neva 5514E — это надежная и качественная проточная газовая колонка, способная нагреть до 14 литров в минуту. Она изготовлена с учетом особенностей системы России и стран СНГ, поэтому будет стабильно работать в условиях жесткой воды. Камера сгорания здесь открытая, поэтому установка производится в тех домах, где есть функционирующий дымоход.

Управление осуществляется с помощью поворотных регуляторов. При минимальном давлении воды прибор работает исправно. Системы защит делают использование безопасным. При достижении максимально возможной температуры устройство отключается.

Камера сгорания имеет водяное охлаждение. Теплообменник сделан из меди. Работает колонка на природном газе. Настенный монтаж позволяет значительно сэкономить место. На дисплей выводится вся необходимая информация.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• полезная мощность: 27,6 кВт;

Достоинства:

• температура держится устойчиво;
• не занимает много места благодаря компактным размерам;
• простое управление;

Недостатки:

• немного шатается от выключения воды;

Лучшие газовые колонки с высокой производительностью (от 10 л/мин)

1. Electrolux GWH 10 High Performance Eco

Electrolux GWH 10 High Performance Eco — это самая лучшая газовая колонка с высокой мощностью по приемлемой цене. Модель обеспечит высокую производительность, а материалы ее конструкции — долговечность и ударостойкость.

Экран показывает уровень заряда батареи и температуру воды в реальном времени, чтобы пользователь понимал актуальное состояние колонки. Работает аппарат практически бесшумно и имеет понятную систему механических регуляторов для смены параметров.

Многоуровневая система защит делает функционирование колонки и ее использование безопасным. Подача газа автоматически прекращается, если вы закрываете кран и не начинается, пока вы его не откроете. В случае недостаточной тяги система автоматически отключится, чтобы пользователи избежали отравления угарным газом. При достижении максимальной температуры устройство отключает нагрев.

Технические характеристики:

• полезная мощность: 20 кВт;
• производительность: 10 л/мин;

Достоинства:

• бесшумно работает;
• простой в управлении;
• точный датчик температуры;

Недостатки:

• долго и громко включается;

2.

Ariston Fast R ONM 14

Ariston Fast R ONM 14 — это хорошая газовая колонка с высокой производительностью и простым управлением по приемлемой стоимости. За минуту работы она может прогреть до 14 литров воды. Камера сгорания здесь открытая, поэтому модель нужно устанавливать в тех домах, где имеется работающий дымоход.

Управление ведется с помощью поворотных переключателей, которые позволяют выбрать температуру нагрева и модуляцию мощности. Колонка способна работать даже при минимальном давлении воды. Настенный монтаж позволит сэкономить место в помещении.

Конструкция сделана из надежных и прочных материалов, что продлевает срок эксплуатации устройства. Работает колонка на природном газе. Горелка поджигается электрическим способом. При исчезновении пламени подача газа прекращается.

Технические характеристики:

• полезная мощность: 23 кВт;
• производительность: 14 л/мин;

Достоинства:

• быстрый запуск и хороший прогрев;
• компактные размеры;
• хорошая производительность;

Недостатки:

• при изменении нагрузки (открытии 2 крана) температура воды немного падает;

3.

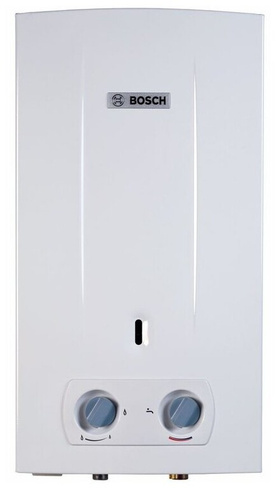

Bosch W 10 KB

Bosch W 10 KB — это надежная газовая колонка, которую можно использовать с природным и сжиженным газом. Горелка сделана из прочной нержавеющей стали. Работает прибор на природном или сжиженном газе. Сам теплообменник изготовлен из высококачественной меди, что значительно продлевает срок использования устройства.

Аппарат работает при минимальном давлении воды. Газ-контроль автоматически прекращает подачу газа при затухании пламени горелки. Настенный монтаж позволит вам сэкономить место в помещении, куда будет установлена колонка.

Камера сгорания здесь открытая, поэтому для установки требуется наличие работающего дымохода. Управляется прибор механическими регуляторами. Защита от перегрева остановит нагрев при достижении максимальной температуры, чтобы избежать поломки.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• потребляемая мощность: 20 Вт;
• полезная мощность: 17,4 кВт;

Достоинства:

• быстро нагревает воду;
• отличное соотношение качества и стоимости;
• греет воду на 2 точки;

Недостатки:

• шумно включается;

Лучшие настенные газовые колонки

1.

Ariston NEXT EVO SFT 11 NG EXP

Ariston NEXT EVO SFT 11 NG EXP — это самая лучшая газовая настенная колонка по отзывам пользователей на 2022-2023 год. Она имеет закрытую камеру сгорания и может устанавливаться в любых помещениях, в том числе и без дымохода. Прибор может прогреть до 11 литров в минуту.

Управление устройством и поджиг электронные, на дисплее выводится вся необходимая информация, а работает колонка от природного газа. Защита от замерзания позволяет работать даже в минусовые температуры. Газ-контроль отключает подачу газа при затухании горелки.

Защита от перегрева выключает прибор, чтобы избежать поломки. Компактные размеры позволяют установить колонку даже в небольших помещениях. Она будет работать при низком давлении воды. Работает устройство от обычной сети. Корпус сделан из надежных и прочных компонентов, что продлевает срок эксплуатации прибора.

Технические характеристики:

• предельная температура нагрева воды: 70 °C;
• полезная мощность: 19,58 кВт;
• напряжение сети: 220 В;

Достоинства:

• отлично держит необходимую температуру;
• бесшумно работает;
• быстро нагревает воду;

Недостатки:

• энергозависимость;

2.

Thermex G 20 D Eco

Thermex G 20 D Eco — это мощная и качественная настенная газовая колонка отличного качества по приемлемой стоимости. Она имеет первоклассный дизайн и качественно сделанные комплектующие. Управление производится с помощью поворотных переключателей.

Прибор подойдет как для использования в загородном доме, так и для установки в квартире. Камера сгорания здесь открытая, поэтому устанавливать аппарат можно в помещениях с предустановленным дымоходом. Модель включается и стабильно работает при низком давлении воды.

Газ-контроль отключает подачу газа при затухании горелки. При достижении максимальной температуры устройство отключает нагрев. Индикация нагрева покажет, насколько нагрелась вода. При потере тяги в дымоходе устройство отключится, обеспечив защиту от отравления продуктами горения.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• производительность: 10 л/мин;

Достоинства:

• индикатор заряда батареи;
• быстро нагревает воду;
• работает на слабом напоре;

Недостатки:

• тусклый дисплей;

Лучшие газовые колонки с модуляцией пламени

1.

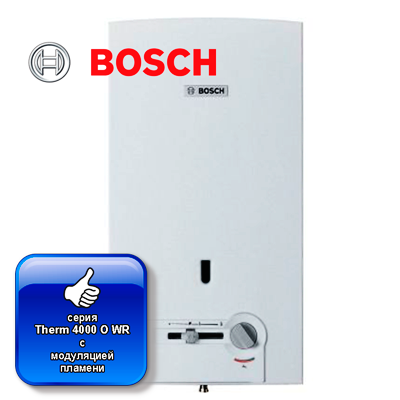

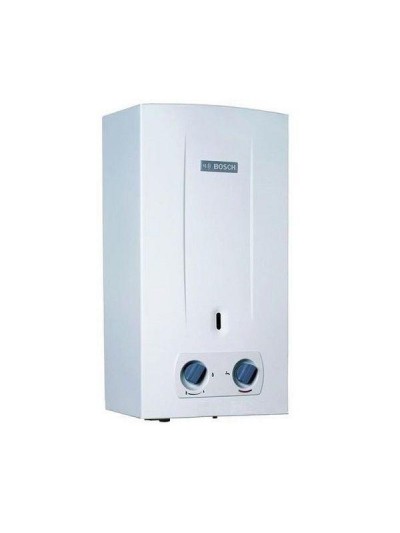

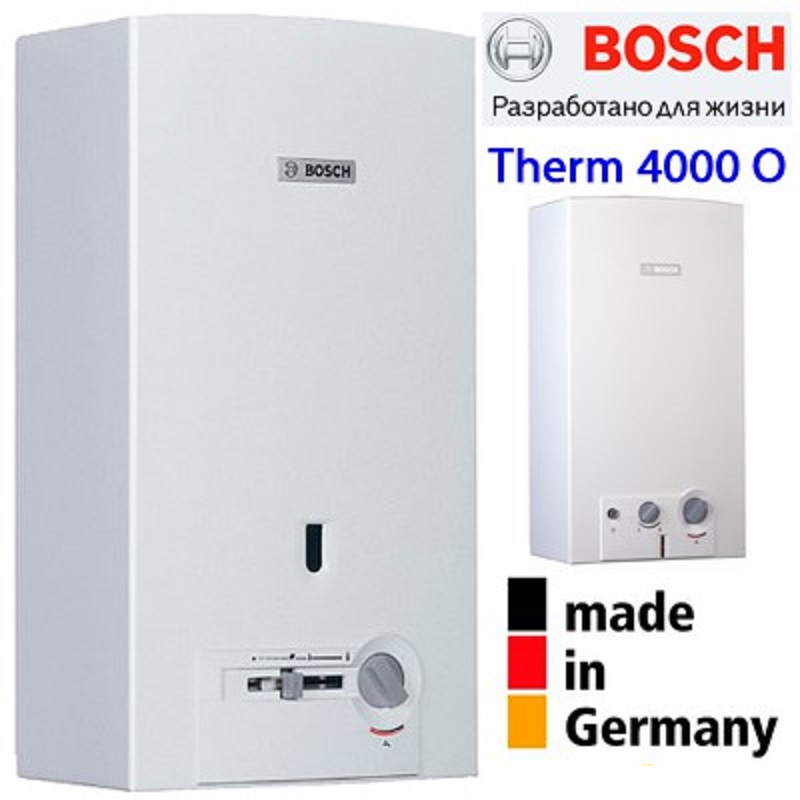

Bosch WR 10-2P23

Bosch WR 10-2P23 — это самая лучшая газовая колонка с модуляцией пламени на сегодняшний день. В ней привлекает современный дизайн и стабильная работа. Горелка сделана из прочной нержавеющей стали. Работает прибор на природном или сжиженном газе.

Сам теплообменник изготовлен из высококачественной меди, что значительно продлевает срок использования устройства. Аппарат работает при минимальном давлении воды. Газ-контроль автоматически прекращает подачу газа при затухании пламени горелки.

Камера сгорания здесь открытая, поэтому для установки требуется наличие работающего дымохода. Управляется прибор механическими регуляторами. Защита от перегрева остановит нагрев при достижении максимальной температуры, чтобы избежать поломки. Устройство имеет пьезоэлектрический поджиг. Возможно размещение в жилых помещениях, например, на кухне, но при наличии хорошей вентиляции.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• потребляемая мощность: 20 Вт;
• полезная мощность: 17,4 кВт;

Достоинства:

• компактный и современный аппарат;
• работает при очень слабом напоре;
• поддерживает комфортную температуру воды;

Недостатки:

• сложно искать комплектующие;

2.

BAXI SIG-2 11p

BAXI SIG-2 11p — это современная газовая колонка с модуляцией пламени, которая идеально подходит для бытовых нужд. Оборудование характеризуется легкость монтажа и обслуживания. Небольшие размеры позволяют значительно сэкономить место в помещении, куда устанавливается прибор.

Работает колонка на природном или сжиженном газе. Горелка изготовлена из нержавеющей стали, что способствует защите от коррозии. Максимальная температура нагрева достигает 60 градусов. Открытая камера сгорания требует наличия дымохода для установки.

Прибор стабильно работает при небольшом расходе воды. Устройство обеспечит горячей водой несколько точек одновременно. Еще одним плюсом будет бесшумная работа. Материалы бака и теплообменника также защищают их от коррозии.

Технические характеристики:

• предельная температура нагрева воды: 60 °C;
• полезная мощность: 19 кВт;

Достоинства:

• качественный материал теплообменника;
• работает при низком давлении воды;
• изменяется мощность при изменении напора;

Недостатки:

• громкий шум радиатора при остывании;

Лучшие бюджетные газовые колонки

1.

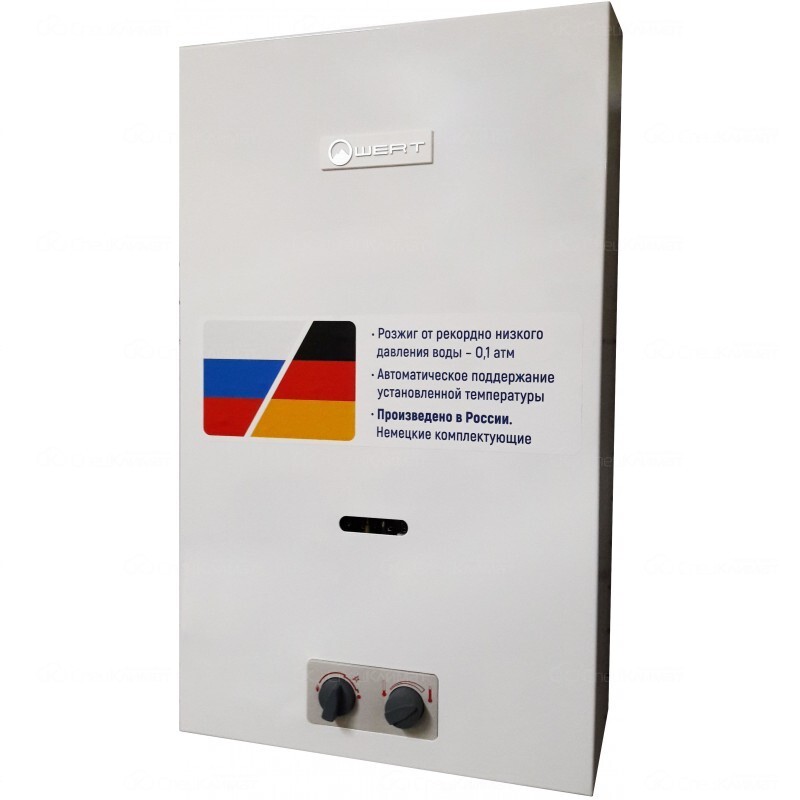

Wert 10EG Berry

Wert 10EG Berry — это самая лучшая бюджетная газовая колонка, которая обеспечит быстрый нагрев проточной воды до комфортной температуры. Она оснащена горелкой с вертикальными соплами. Компактные размеры позволяют производить монтаж в небольших помещениях.

Устройство работает на природном газе. Камера сгорания здесь открытая, поэтому установка возможна там, где имеется дымоход. Управление производится с помощью механических поворотных переключателей.

Теплообменник сделан из медного сплава. Включение происходит с помощью электроподжига. За минуту прибор способен прогреть до 10 литров воды. При достижении максимальной температуры устройство отключается, чтобы избежать поломки. На дисплей выводится температура воды.

Технические характеристики:

• полезная мощность: 20 кВт;
• производительность: 10 л/мин;

Достоинства:

• невысокая стоимость;
• скорость нагрева воды;
• экономичная модель;

Недостатки:

• шланги нужно докупать отдельно;

2.

LENZ TECHNIC 10L WATER

LENZ TECHNIC 10L WATER — это современная недорогая модель газовой колонки в красочном оформлении, которая даст бесперебойный поток горячей воды в ваш дом или квартиру. Нагрев начинается сразу же после того, как вы откроете кран.

Управление производится с помощью механических регуляторов. Розжиг электронный, не требует постоянного присутствия владельца. Датчик контроля тяги защитит от отравления продуктами горения, отключив прибор при плохой тяге.

Газ-контроль отключит подачу газа в случае затухания горелки. При достижении максимальной температуры устройство отключится. Защита от замерзания позволит колонке работать в холодное время года. Монтаж на стену позволяет значительно сэкономить пространство. Устройство работает на 2 точках водозабора. Камера сгорания открытая и требует наличия дымохода.

Технические характеристики:

• предельная температура нагрева воды: 77 °C;
• полезная мощность: 20 кВт;

Достоинства:

• не требовательная к давлению воды;
• быстрый нагрев воды;
• понятное управление и монтаж;

Недостатки:

• шумновата;

Какую фирму выбрать

Фирмы, производящие газовые колонки, водятся на рынке в больших количествах. Самые надежные: Ariston, Bosch, Zanussi.

Выбрать подходящую газовую колонку для вашего дома или квартиры можно успешно, если обращать внимание на технические характеристики и критерии, подходящие для вашей ситуации. Покупка тогда будет приносить радость от использования, а также прослужит максимально долго.

Полезное видео

Рейтинг лучших газовых колонок в видео ниже:

Газовые колонки

Мы предлагаем

Главная / Каталог / Газовые колонки “Нева”   Проточные газовые водонагреватели «Нева»(газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и ванны.  Газовые колонки «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости. Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматикой безопасности. Колонка автоматически начинает работу при открытии крана горячей воды и завершает ее при закрытии крана. При этом заданная температура и нужное давление газа поддерживается автоматически. Даже при низком напоре воды колонки «Нева» отлично справляются со своим предназначением.  Газовые колонок компании Neva, изготовленны с учетом современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в Вашем доме, квартире, коттедже.  Все газовые колонки НЕВА имеют одну принципиальную схему , в основе которой лежит газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя запальной горелки и циркуляцию воды в теплообменнике.   Преимущества газовых колонок НЕВА:  компактные размеры;  отсутствие необходимости в электроподключении;  неограниченный объем горячей воды;  экономичность.     Газовые водонагреватели «Neva» при необходимости могут оснащаться комплектом для работы с сжиженным газом. Заводская гарантия газовых колонок «Neva» – 2 года.     Модельный ряд и цены на газовые колонки «Нева Люкс»:   (при нажатие на любую из моделей, Вы сможете узнать более подробно о данной газовой горелке)   наименование колонки ВПГ краткое техническое описание  Цена в рублях  с НДС  NEVA-4510  17 кВт, 10 л/мин, автоматическое электр зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 650*356*218, вес 10 кг запрос NEVA-4610 20 КвТ 10 л/мин, 610*350*185, вес 10,5кг. , Электронное зажигание от батареек; Водонагреватель спроектирован специально для российских условий эксплуатации, поэтому надежно работает даже при пониженном давлении воды (0,15 атм). запрос  NEVA-4011 21 кВт, 11 л/мин, пьезоэлектрическое зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 565*290*2121, вес 10 кг  запрос NEVA-4511 21 кВт, 11 л/мин, автоматическое электр зажигание, камера сгорания с водяным охлаждением 565*290*221, вес 11 кг, лиц.часть полукруглая  10 000 NEVA-5111  21 кВт, 11 л/мин,  565*290*211, вес 10 кг. пьезоэлектрическое зажигание и система гидравлической модуляции пламени горелки, обеспечивающая поддержание установленной температуры горячей воды с точностью до ± 5 °C. Эта модель оснащена турбулизаторами для исключения шума и вибраций на малых и больших расходах, а также препятствующим образованию местного закипания в калорифере.  запрос Nevalux-5611   21 кВт, 11 л/мин, пьезоэлектрическое зажигание,гидравлическое управление модуляцией пл. горелки, автоматическое огр.  давления газа, камера сгорания с вод охл, водогазовый блок (Германия), авт. поддерж.температуры воды, 565*290*221, вес 9,5кг  запрос Nevalux-5514      28 кВт, 14 л/мин, автоматическое электр зажигание, гидр. управление модуляцией пламени горелки, электронное управл. авт. безопасности, водогазовый блок (Япония), отключаемая запальная горелка, 650*240*350, вес 13кг  запрос Nevalux-6011 21 кВт, 11 л/мин, авт. электр зажигание, микропроцессорное управление модуляцией пламени горелки, системами самодиагностики и безопасности, цифровой дисплей,кнопочное управление, индикатор разряда эл питания,,отключаемая запальная горелка,камера сгорания с водяным охлаждением, водогазовый блок (Япония) 650*240*350, вес 13кг  запрос Nevalux-6014   28 кВт, 14 л/мин, авт электр зажигание, микропроцессорное управление модуляцией пламени горелки, системами самодиагностики и безопасности, цифровой дисплей,кнопочное управление, индикатор разряда эл питания,,отключаемая запальная горелка,камера сгорания с водяным охлаждением, водогазовый блок (Япония) 650*240*350, вес 13кг  запрос     Для отопления газом жилых и производственных помещений, предагаем вам использовать качественные и не дорогие газовые котлы Боринского завода:

Комплексная двухмерная газовая хроматография с простым модулятором жидкости

Газовая хроматография — это простой, но мощный метод анализа сложных смесей летучих и полулетучих соединений. Комплексная двумерная газовая хроматография (ГХ × ГХ) недавно появилась как расширение с высоким разрешением традиционной ГХ. Большинство компонентов, необходимых для разделения ГХ × ГХ (например, инжекторы, детекторы, колонки, термостаты, регуляторы потока и т. д.), доступны для обычных газовых хроматографов. Однако некоторые важные элементы, такие как модулятор и программное обеспечение для визуализации двумерных хроматограмм, являются уникальными для ГХ × ГХ и, следовательно, предлагаются ограниченным числом поставщиков.

Модулятор — это аппаратное обеспечение, которое переносит поток от выхода первичной колонки к головке вторичной колонки в виде повторяющихся серий импульсов. Все несколько коммерчески доступных блоков используют стратегию термомодуляции ^1,2 , которая требует потребления большого количества жидкого криогенного хладагента и газообразного рабочего тела. Термомодуляция обеспечивает оптимальное разрешение, но при этом приходится жертвовать простотой обычного ГХ. Клапанной модуляции уделялось меньше внимания, чем тепловой модуляции. Однако клапанные модуляторы имеют простую и недорогую конструкцию и не требуют дополнительных расходных материалов. Были разработаны два основных класса ламповых модуляторов: субдискретизация ^3,4 и дифференциальный поток. ^5–7 Модуляторы субдискретизации генерируют импульсы, на короткое время направляя небольшое количество выходящего потока из первичной колонки в головную часть вторичной колонки. Модуляторы субдискретизации легко применять на практике, но они приводят к снижению чувствительности и должны использовать короткие периоды модуляции. ⁸ Дифференциальные модуляторы потока отбирают все продукты, выходящие из первичной колонки, что означает, что чувствительность не снижается, и можно использовать более длительные периоды модуляции. Однако они также используют высокие вторичные потоки, которые приводят к повышенному давлению в колонке и ограничивают использование прямого масс-спектрометрического обнаружения.

В данных указаниях по применению описывается простой модулятор дифференциального потока. Эффективность этого встроенного жидкостного модулятора продемонстрирована ГХ-ГХ-анализом содержания ароматических соединений в бензине. Двухмерное разделение бензина широко использовалось для демонстрации эффективности модулятора во многих ранее опубликованных исследованиях. ^3,4,7,9–16

Экспериментальный

Рисунок 1 – Схема установки ГХ × ГХ. Элементы, показанные черным цветом, можно приобрести у производителя хроматографа. Элементы, показанные зеленым цветом, доступны у сторонних поставщиков и должны быть настроены следователем. Элементы, показанные красным, созданы авторами на заказ.

Таблица 1. Сводка условий хроматографии

Рисунок 2. Схема встроенного жидкостного модулятора.

Система ГХ × ГХ показана на рис. 1 . Газовый хроматограф Agilent 6890N ( Agilent Technologies, Inc. , Wilmington, DE) был оборудован инжектором Agilent серии 7683 , электронной пневматикой и двойными пламенно-ионизационными детекторами (FID). Компоненты пробы частично разделяли на первичной колонке ДБ-1, преобразовывали модулятором в серию импульсов, а затем разделяли путем пропускания через две параллельные вторичные колонки. Условия запуска показаны на Таблица 1 . Компания Agilent Technologies произвела все используемые колонки.

Преобразование газового хроматографа Agilent 6890 в систему ГХ × ГХ потребовало добавления трех специально изготовленных компонентов: модулятора, электроники для управления модулятором и программного обеспечения для просмотра двумерных хроматограмм. Схема модулятора показана на рис. 2 . Это устройство было сконструировано из деактивированной трубки из плавленого кварца, двух тройников (нержавеющая сталь, отверстия с внутренним диаметром 100 мкм, VICI, Хьюстон, Техас, номер детали MT.5XCS6) и трехходовой электромагнитный клапан ( Parker-General Valve, Fairfield, NJ, номер по каталогу 009-0284-900). Вспомогательный поток газа-носителя со скоростью 20 мл/мин, подаваемый газовым хроматографом, подсоединяли к общему порту трехходового электромагнитного клапана. Электромагнитный клапан был расположен снаружи печи колонны. Остальные части модулятора были смонтированы на тонком листе из нержавеющей стали и размещены внутри печи ГХ. Выходные порты электромагнитного клапана были соединены с тройниками с двумя отрезками 250-мкм-в.д. капиллярная трубка из плавленого кварца. Нормально закрытый порт клапана был соединен с верхним тройником с помощью отрезка капиллярной трубки длиной 8 см. Верхний тройник также был точкой, в которой поток, выходящий из первичной колонки (1 мл/мин), поступал в модулятор. Нормально открытый порт клапана был соединен с нижним тройником с помощью отрезка капиллярной трубки длиной 38 см. Два тройника соединялись переходником с внутренним диаметром 15 см × 450 мкм. кусок капиллярной трубки из плавленого кварца, служивший петлей для образца. Кусок длиной 10 см с внутренним диаметром 250 мкм. капиллярная трубка соединяла нижний тройник с разветвителем. Разделительный штуцер был соединен с двумя вторичными колонками, которые подавались в независимые пламенно-ионизационные детекторы.

Модуляция осуществлялась путем регулярного и точного переключения электромагнитного клапана. Для управления модулятором была разработана специальная электронная схема. Схема позволяла запускать последовательность модуляции ГХ 6890 и синхронизировать ее со сбором данных детектора.

Сигналы детектора контролировались с помощью программного обеспечения Agilent ChemStation ( Agilent ). Полученные одномерные массивы были преобразованы в двухмерные газовые хроматограммы с использованием программного обеспечения, разработанного собственными силами. ⁵ Двумерные хроматограммы, полученные на вторичной колонке DB-Wax, показали наилучшее разделение ароматических соединений бензина. Таким образом, хроматограммы, полученные на вторичной колонке DB-210, не использовались для данного конкретного исследования.

Стандартизированный образец бензина ( Спектральные стандарты качества , Хьюстон, Техас, Калифорния Бензин фазы II, номер по каталогу CALRR3) был проанализирован с помощью системы ГХ × ГХ. Количественный анализ классов ароматических соединений был выполнен с помощью калибровочных кривых, полученных путем анализа стандартных смесей с помощью системы ГХ × ГХ с использованием ранее описанной процедуры. ¹⁶

Работа модулятора

Основная функция модулятора заключается в преобразовании пиков, выходящих из основного столбца, в серию узких импульсов, пригодных для дальнейшего разделения во вторичном(ых) столбце(ах). Принципы дифференциальной модуляции потока подробно описаны ранее. ^5,6 Вкратце, дифференциальная модуляция потока генерирует последовательность импульсов путем сбора выходящего потока из первичной колонки в петле для отбора проб и последующего периодического отвода вспомогательного потока для промывки петли для проб во вторичную колонку(и). Если скорость вспомогательного потока значительно выше, чем скорость потока в основной колонке, то содержимое контура отбора проб будет вымыто за меньшее время, чем необходимо для заполнения контура. Повторяющаяся последовательность медленного заполнения и быстрого смыва приводит к генерации серии импульсов. В оптимальных условиях ширина каждого импульса, выходящего из модулятора, определяется периодом модуляции, умноженным на отношение основного потока к вспомогательному потоку.

Основной задачей разработки модулятора дифференциального потока является создание устройства, которое может эффективно комбинировать первичный выходящий поток и вспомогательный поток без дополнительного уширения пиков и без уменьшения основного разделения. В предыдущих исследованиях использовались шестиходовые мембранные клапаны, восьмиходовые механические клапаны ⁵ , ⁷ и двухконтурное гидравлическое устройство. ⁶

Рис. 3. Схема двух состояний встроенного жидкостного модулятора. В левой части рисунка показано состояние заполнения, когда выходящий поток из первичной колонны поступает в петлю для отбора проб, а вспомогательный поток направляется в головную часть вторичной колонны. Перед тем, как выходящий поток из первичной колонки заполнит всю петлю отбора проб, модулятор переключается в состояние промывки, показанное в правой части рисунка. В состоянии промывки вспомогательный поток проходит через петлю пробоотборника и затем направляется в головную часть вторичной колонны. Скачок давления, возникающий в начале пробоотборного контура во время промывки, временно останавливает поступление первичных стоков в пробоотборный контур.

Принципы работы жидкостного модулятора, описанные в этом документе, схематично показаны на Рис. 3 . Первичный поток колонны поступает в устройство через верхний тройник. Вспомогательный поток поступает в общий порт электромагнитного клапана. Поток выходит из клапана и направляется либо к тройнику в верхней части устройства, либо к тройнику в нижней части устройства. Когда вспомогательный поток направлен к нижнему штуцеру, говорят, что модулятор находится в состоянии заполнения. В состоянии заполнения первичный сток течет от верхнего патрубка к нижнему по трубке, которая служит петлей для отбора проб. Клапан переключается до того, как первичный сток достигнет нижнего штуцера, переводя таким образом устройство в состояние промывки. В смывном состоянии вспомогательный поток проходит от верхнего патрубка к нижнему патрубку. Если вспомогательный поток значительно больше основного потока, содержимое контура отбора проб вымывается из устройства за долю времени заполнения. Устройство обычно удерживается в заполненном состоянии и лишь на короткое время переводится в состояние промывки. Регулярные циклы устройства между состояниями заполнения и промывки приводят к потоку импульсов пробы, который может быть направлен к вторичным колонкам.

Чтобы свести к минимуму хвост пика, желательно останавливать входящий поток в основной колонке во время промывки. Это можно сделать, используя трубопровод с большим сопротивлением потоку от трехходового клапана к нижнему тройнику, чем трубопровод, соединяющий трехходовой клапан с верхним тройником. Большее гидравлическое сопротивление нижнего трубопровода приводит к повышенному давлению в трехходовом клапане во время заполнения. Кратковременный перевод устройства в состояние нагнетания создает скачок давления на верхнем тройнике, который временно останавливает поступление стоков первичной колонны.

Результаты и обсуждение

Рисунок 4 – Сигнал детектора на толуоле без модуляции и с модуляцией.

Влияние добавления второго измерения разделения можно оценить путем создания хроматограмм с модуляцией и без нее. В случае жидкостного модулятора, представленного в этой статье, модуляцию можно подавить, оставив электромагнитный клапан в нормально открытом положении. В этой конфигурации поток, выходящий из первичной колонны, проходит через петлю для отбора проб и непрерывно смешивается с вспомогательным потоком в начале вторичных колонн. Это приводит к созданию обычной одномерной хроматограммы. Типичный немодулированный пик показан вверху Рисунок 4 . Пик обусловлен толуолом и имеет ширину на полувысоте 1,6 с и высоту 340 пА.

Внизу рисунка 4 показан тот же пик при использовании модуляции. Контроллер был настроен на период модуляции 1,5 с, время заполнения 1,400 с и время промывки 0,100 с. Модуляция генерировала два основных пика толуола с шириной на полувысоте примерно 65 мс. Эта ширина хорошо согласуется со значением, предсказанным путем умножения периода модуляции на коэффициент дифференциального потока (т. е. 1 мл/мин ÷ 20 мл/мин × 1,5 сек = 0,075 сек). Высота пиков по меньшей мере в 10 раз превышает высоту немодулированного пика. Увеличение максимальной интенсивности сигнала происходит из-за увеличения потока компонентов, вызванного дифференциальной модуляцией потока.

Рис. 5. Немодулированная 1-D хроматограмма бензина и модулированная 2-D хроматограмма бензина.

Немодулированная 1-D хроматограмма бензина и модулированная 2-D хроматограмма бензина показаны на Рисунок 5 . Преимущества анализа ГХ × ГХ наглядно продемонстрированы: легко интерпретируемые хроматограммы, повышенный отклик детектора, чистое разделение ароматических соединений от насыщенных и групповое разделение ароматических соединений по числу атомов углерода.

Рисунок 6 – Хроматограммы, представленные на рисунке 5, с масштабом оси сигнала, уменьшенным в 20 раз. Ароматические соединения разделены на полосы с одинаковым числом атомов углерода. Полосы алкилбензолов обозначены следующим образом: C9B = моноароматические соединения с девятью общими атомами углерода; C10B = моноароматические соединения с общим числом атомов углерода 10; C11B+ = моноароматические соединения с общим числом атомов углерода 11 или более; C11N = диароматические соединения с общим числом атомов углерода 11.

Для наблюдения за второстепенными компонентами бензина масштаб оси сигнала обеих хроматограмм был уменьшен в 20 раз в Рисунок 6 . Одномерная хроматограмма имеет существенное перекрытие пиков по всей хроматограмме, что приводит к затемнению пиков второстепенных компонентов и базовой линии. Отсутствие четкой исходной линии затрудняет точное количественное определение.

Двухмерная хроматограмма имеет некоторое перекрытие в пределах полос классов соединений (например, насыщенных углеводородов и ароматических соединений с одинаковым числом атомов углерода), но базовая линия присутствует в незаселенных областях во вторичном измерении. Это позволяет точно определить классы соединений.

Таблица 2. Результаты для калифорнийского эталонного бензина в сравнении с опубликованными результатами для методов ASTM D5580 и D5769 и анализа ГХ-МС В каждом случае пятиточечные калибровочные кривые давали линейную регрессию со значениями R

² больше 0,9994. Повторный анализ (n = 6) стандартизированного бензина выявил общие площади пиков для классов соединений, относительные стандартные отклонения которых составляли менее 2%. Измеренный ароматический состав бензина показан в таблице 2. Значения, полученные с помощью ГХ-МС с использованием метода ASTM D5769. ¹⁷ также показаны в таблице 2 вместе с многолабораторными значениями содержания бензола и общего содержания ароматических соединений, определенными по методам ASTM D5580 ¹⁸ и D5769. ¹⁷ Значения ГХ × ГХ отлично согласуются со значениями ГХ-МС, точность результатов аналогична. Результаты ГХ × ГХ для бензола и общего количества ароматических соединений находятся в пределах диапазона значений, определенных методами ASTM D5580 и D5769.

Заключение

Встраиваемый жидкостный модулятор, описанный в этой статье, обеспечивает двухмерное разделение, аналогичное тому, которое производят ранее описанные дифференциальные модуляторы потока. Однако модулятор имеет более широкий диапазон температур, чем модуляторы с мембранным клапаном, и имеет более простую конструкцию, чем двухконтурный жидкостный модулятор. Кроме того, встроенный жидкостный модулятор поддерживает оптимальную производительность в более широком диапазоне дифференциальных коэффициентов расхода, чем двухконтурный жидкостный модулятор. Простота и низкие требования к ресурсам стратегии модуляции снижают сложность реализации комплексной двумерной газовой хроматографии и потенциально могут привести к более широкому внедрению метода ГХ × ГХ.

Ссылки

1. Ледфорд, Э.Б.; Биллесбах, К. Термомодулятор со струйным охлаждением для комплексной многомерной газовой хроматографии. HRC-J. В высоком разрешении. Хроматогр. 2000 , 23 , 202–4.
2. Бинс, Дж.; Адахчур, М .; Вреулс, RJJ; ван Альтена, К.; Бринкман, U.A.T. Простой неподвижный интерфейс модуляции для комплексной двумерной газовой хроматографии. Ж. Хроматогр. А 2001 , 919 , 127–32.
3. Брукнер, Калифорния; Празен, Б.Дж.; Синовец, Р.Э. Комплексная двухмерная высокоскоростная газовая хроматография с хемометрическим анализом. Анал. хим. 1998 , 70, 2796–2804.
4. Гамильтон, Дж. Ф.; Льюис, AC; Бартл, К.Д. Пиковая амплитуда и разрешение в комплексной газовой хроматографии с клапанной модуляцией. J. Sep. Sci. 2003 , 26 , 578–84.
5. Сили, СП; Крамп, Ф .; Хикс, С. Дж. Комплексная двумерная газовая хроматография с помощью дифференциальной модуляции потока. Анал. Химия . 2000 , 72 , 4346–52.
6. Буэно, Пенсильвания; Сили, Дж. В. Устройство переключения потока для комплексной двумерной газовой хроматографии. Ж. Хроматогр. А 2004 , 1027 , 3–10.
7. Диль, Дж. В.; Ди Санзо, Ф.П. Определение ароматических углеводородов в бензинах методом комплексной двумерной газовой хроматографии с модуляцией потока. Ж. Хроматогр. А 2005 , 1080 , 157–65.
8. Сили, Дж. В. Теоретическое исследование неполной выборки первого измерения в комплексной двумерной хроматографии. Ж. Хроматогр. А 2002 , 962 , 21–7.
9. Бинс, Дж.; Боленс, Х .; Тийссен, Р.; Бломберг, Дж. Количественные аспекты комплексной двумерной газовой хроматографии (ГХ × ГХ). HRC-J. В высоком разрешении. Хроматогр. 1998 , 21 , 47–54.
10. Кингхорн, RM; Marriott, PJ Комплексная двумерная газовая хроматография с использованием модулирующей криогенной ловушки. Hrc-J. В высоком разрешении. Хроматогр. 1998 , 21 , 620–2.
11. Филлипс, Дж. Б.; Гейнс, РБ; Бломберг, Дж.; ван дер Вилен, FWM; Диманджа, Дж. М.; Грин, В.; Грейнджер, Дж.; Паттерсон, Д.; Раковалис, Л.; де Геус, HJ; де Бур, Дж.; Хаглунд, П.; Липски, Дж.; Синха, В.; Ледфорд, Э.Б. Надежный термомодулятор для комплексной двумерной газовой хроматографии. HRC-J. В высоком разрешении. Хроматогр . 1999 , 22 , 3–10.
12. Фрайзингер, Г.С.; Гейнс, РБ; Ледфорд, Э.Б. Количественное определение БТЭК и общего содержания ароматических соединений в бензине методом комплексной двумерной газовой хроматографии (ГХ × ГХ). Hrc-J. В высоком разрешении. Хроматогр. 1999 , 22 , 195–200.
13. Пурш, М.; Эккерле, П.; Биль, Дж.; Стрек, Р.; Кортес, Х .; Сан, К.; Виннифорд, В. Комплексная двумерная газовая хроматография с модуляцией жидким азотом: установка и применение. Ж. Хроматогр. А 2003 , 1019 , 43–51.
14. Харынюк Ю.; Горецки, Т. Новый криогенный модулятор жидкого азота для комплексной двумерной газовой хроматографии. Ж. Хроматогр. А 2003 , 1019 , 53–63.
15. Харынюк Ю.; Горецки, Т. Комплексная двумерная газовая хроматография в режиме остановки потока. J. Sep. Sci. 2004 , 27 , 431–41.
16. Мицюс, Нью-Джерси; Маккарри, JD; Сили, Дж. В. Анализ ароматических соединений в бензине с помощью комплексной двумерной газовой хроматографии с переключением потоков. Ж. Хроматогр. А 2005 , 1086 , 115–21.
17. Метод D5769; ASTM International: West Conshohocken, PA, 2003, vol. 05.02.
18. Метод D5580; ASTM International: West Conshohocken, PA, 2003; об. 05.02.

Доктор Дж. В. Сили — адъюнкт-профессор, а г-жа Мицюс — аспирант Оклендского университета, химический факультет, Рочестер, 2200 N. Squirrel Rd., Рочестер, MI 48309, США; тел.: 248-370-2329; факс: 248-370-2321; электронная почта: [email protected] edu. Д-р Дж. Д. Маккарри — старший химик, Agilent Technologies, Inc. ., Уилмингтон, Делавэр, США. Доктор С.К. Сили является адъюнкт-профессором Университета Кеттеринга, факультет естественных наук и математики, Флинт, Мичиган, США. Авторы хотели бы поблагодарить Agilent Technologies, Inc за предоставление газового хроматографа 6890N, использованного для этого исследования.

Обзор и принцип технологии | SHIMADZU EUROPA

Введение

Как правило, всесторонние эксперименты 2D GC (GCxGC) проводятся на двух колонках, соединенных последовательно (расположенных в одной или независимо в двух печах), с использованием системы переноса, определяемой как модулятор. Разделения во втором столбце должны быть очень быстрыми, обычно в диапазоне 4-8 с. По этой причине обычно во втором измерении используется короткий сегмент микроколонки (1-2 м x 0,10 мм ID). Первичная колонка обычно имеет обычные размеры (30 м x внутренний диаметр 0,25 мм). В идеале все аналиты должны элюироваться из второй колонки до окончания периода модуляции. Если время элюирования превышает период модуляции, возникает явление, определяемое как зацикливание. Пики второго измерения обычно очень узкие (например, 200–300 мс), поэтому детекторы должны характеризоваться высокой скоростью сбора данных, незначительными внутренними объемами и быстрым временем нарастания. Основные преимущества комплексной 2D-ГХ по сравнению с обычной 1D-ГХ можно свести к пяти пунктам: I) повышенная разделительная способность; II) повышенная селективность; III) более высокая чувствительность; IV) скорость, учитывая количество разрешенных пиков в единицу времени; V) образование высокоорганизованных структур соединений с одинаковыми функциональными группами (например, алканы, метиловые эфиры жирных кислот и т. д.).

Установка прибора и разработка метода

Модуляция
Функция модулятора заключается в разделении, возможном повторном концентрировании и повторном вводе порций выходящего потока из первичной колонны в короткую колонку в последовательном и непрерывном режиме. способом на протяжении всего анализа. Время, необходимое для завершения такого процесса, определяется как период модуляции. Последний параметр очень важен, поскольку он должен быть достаточно низким, чтобы поддерживать разрешение, достигнутое на основной колонке, но достаточно высоким, чтобы избежать потери чувствительности (из-за чрезмерного отбора пиков) и обеспечить полное элюирование соединений из второй колонки. до следующей повторной инъекции.
Различные типы разработанных модуляторов можно разделить на три основных класса: I) тепловые модуляторы; II) криогенные модуляторы; и III) модуляторы потока. Тепловые и криогенные модуляторы относятся к классу термомодуляторов.
Самый первый модулятор, разработанный Лю и Филлипсом (1991), представлял собой модулятор на основе тепла, состоящий из 15-сантиметрового сегмента толстопленочной капиллярной колонки, разделенной поровну на две ступени, окрашенной электропроводящей пленкой и закольцовываются вне духовки в условиях комнатной температуры и периодически нагреваются с помощью электрического импульса.
Первым коммерческим модулятором был тепловизор, известный как «термоуборщик». Он состоял из подвижного металлического щелевого нагревателя с зазором, через который проходила капиллярная колонка. Тепловая подметальная машина в настоящее время считается устаревшим устройством.
В 1998 году Kinghorn и Marriott предложили первый криогенный модулятор, названный криогенной системой с продольной модуляцией (LMCS). Она состояла из небольшой криогенной ловушки CO2, характеризующейся конфигурацией полого рукава, которая перемещалась вверх и вниз по сегменту колонны, расположенной в начале второго измерения. Продольное перемещение позволило эффективно улавливать, повторно концентрировать и повторно вводить полосы аналита из первой во вторую колонку.
Одним из самых популярных криогенных модуляторов является модулятор петлевого типа, устройство, выпускаемое корпорацией Zoex. Двухступенчатая модуляция осуществляется путем закольцовывания сегмента (1-1,5 м) капиллярной колонки (трубки модулятора) через путь холодной струи газообразного азота (рис. 1). Хотя петля модулятора может быть создана с использованием последней части первого измерения или начального сегмента второго, такие варианты нецелесообразны, поскольку возможны обрывы, когда капиллярная колонка скручена плотно (колонки дороги!). Лучше использовать непокрытую колонку или сегмент капилляра с неподвижной фазой. Фокусирующий газ, который охлаждается в змеевике теплообменника, расположенном в небольшом сосуде Дьюара с жидким азотом, непрерывно течет на протяжении всего анализа ГХ-ГХ. Холодная струя направляется вертикально вниз на трубку модулятора, образуя две холодные точки; холодная струя отводится от холодных точек горячей струей газообразного азота, которая активируется на короткий период (например, 300–375 мс) периодически (например, каждые 4–6 с, что соответствует модуляции период). Горячая струя расположена перпендикулярно холодной и быстро нагревает холодные участки, ремобилизуя захваченные аналиты (рис. 1).

Модулятор петлевого типа работает

по существу так же, как четырехструйная система, используя только две форсунки: аналиты, захваченные в холодной точке выше по потоку, вводятся в трубку модулятора путем активации горячей струи. Перед тем, как аналиты достигнут нижнего участка, горячая струя деактивируется, создается новый холодный участок, а ранее ремобилизованные аналиты подвергаются дальнейшему этапу повторного концентрирования. Последующая активация горячей струи введет захваченную хроматографическую полосу во второе измерение. Недавно корпорация Zoex выпустила на рынок модулятор петлевого типа, не требующий жидкого азота (ZX-2): охлаждение газообразного азота достигается с помощью холодильной установки с заявленной минимальной температурой -9.0°С, что достаточно для улавливания алкана С7. Такой предел ММ достаточен почти для всех применений в области ГХ.

Обнаружение
Подходящий детектор для ГХ-ГХ должен характеризоваться малым внутренним объемом, чтобы избежать уширения полосы узких пиков второго измерения; кроме того, для надежной реконструкции пиков необходимы быстрое время нарастания и высокая скорость сбора данных. Общепринято, что для надежного количественного определения требуется не менее 10 точек данных на пик.
Пламенно-ионизационный детектор (ПИД) является «идеальным» устройством для анализа ГХхГХ, если принять во внимание тот факт, что он не дает никакой структурной информации. FID является универсальным детектором с откликом, пропорциональным содержанию соединения углерода, поэтому он подходит для большинства количественных приложений. В период 1991-2000 гг. ПИД был наиболее распространенным детектором ГХ-ГХ, использовавшимся, в частности, в нефтехимии.
Также сообщалось об использовании селективных детекторов, в частности, при анализе следов. Такие детекторы, как электронный захват (ECD), азотно-фосфорный (NPD), хемилюминесцентный серный (SCD) и атомно-эмиссионный (AED), доказали свою полезность в различных экспериментах (например, пестициды в пищевых продуктах), даже хотя наблюдалось множество различных проблем (например, хвост, расширение полосы, низкая частота сбора данных и т. д.).
Отдельно следует обсудить масс-спектрометрию (МС), наиболее информативную систему обнаружения, которую пользователи ГХ-ГХ считают дополнительным третьим измерением. Вплоть до 2010 года времяпролетный (ToF) МС с низким разрешением (LR) считался наиболее подходящим устройством для качественного и количественного анализа GCxGC. Причина была связана со способностью систем ToF MS очень быстро генерировать данные полного спектра (до 500 спектров/с). Кроме того, профили ионов в спектре ToF MS очень постоянны, что позволяет выполнять деконволюцию перекрывающихся пиков, что обеспечивает минимальную степень разрешения хроматографии. Основными недостатками ToF MS являются снижение чувствительности при увеличении скорости спектрального производства и создание огромных файлов данных. Таким образом, в экспериментах GCxGC-ToF MS частота сбора данных 50 Гц является частым компромиссом. Другим недостатком является то, что практически все спектральные базы данных МС были построены с использованием одиночных квадрупольных устройств МС (quadMS), и, следовательно, часто сопоставление базы данных МС ToF дает результаты низкого качества.
Такие существенные недостатки побудили производителей приборов увеличить частоты спектрального производства одиночных квадруполей. В 2010 г. была представлена ​​очень быстрая четырехъядерная МС (GCMS-QP2010 Ultra), которая использовалась для первого эксперимента, включающего количественную оценку четырехкратной МС в поле GCxGC (Purcaro et al., 2010). GCMS-QP2010 Ultra характеризуется скоростью сканирования 20 000 а.е.м./с и очень низкой задержкой между сканированиями: сообщалось о скорости сбора данных 50 Гц при использовании диапазона масс m/z 40–340. Появление GCMS-QP2010 Ultra в значительной степени способствовало распространению GCxGC в сочетании с масс-спектрометрией.
Трехквадрупольные (QqQ) системы МС представляют собой высокоселективные и чувствительные приборы, которые очень часто используются в сочетании с этапом разделения ГХ в предварительно намеченных приложениях. Наиболее классический режим тандемной МС (МС/МС) соответствует мониторингу множественных реакций (MRM): первый (Q1) и третий (Q3) квадруполи работают в режиме мониторинга выбранных ионов (SIM), а индуцированный столкновениями реакции диссоциации (CID) происходят в ячейке столкновений, расположенной между Q1 и Q3. В частности, Q1 выделяет определенный ион (определяемый как предшественник) из группы ионов, образующихся в результате ЭУ целевого аналита в источнике МС. Ион-предшественник переносится в ячейку, которая практически всегда определяется как (второй) квадруполь (q), хотя в настоящее время это обычно гекса- или октаполь и во всех случаях не выполняет функции масс-анализатора. Ион-предшественник сталкивается с инертным газом (например, Ar) внутри клетки, подвергается дальнейшей фрагментации, образуя серию ионов-продуктов. Q3 выделяет один из ионов-продуктов, который затем направляется на детектор. Обычно используются два иона-продукта, один в качестве квантификатора, а другой в качестве квалификатора, причем они происходят от одного и того же или другого иона-предшественника. Режим MRM позволяет значительно уменьшить фоновый шум и матричные помехи. Другими режимами MSMS являются сканирование ионов-продуктов (сканирование Q1 SIM — сканирование Q3), сканирование нейтральных потерь (сканирование Q1 — сканирование Q3), сканирование ионов-предшественников (сканирование Q1 — SIM Q3), а также классическое SIM и полное сканирование.
В 2013 году новый прибор QqQ MS (GCMS-TQ8030) был оценен в сложных условиях ГХ, особенно в тех, которые были получены с помощью ГХ ГХ с модуляцией потока (FM) (Tranchida et al., 2013). Система QqQ MS была способна работать в условиях высокой скорости как в режиме полного сканирования (максимальная скорость сканирования: 20 000 а.е.м./с), так и в режиме MRM (до 600 переходов/с). Помимо скорости, прибор QqQ MS обладал еще одним уникальным свойством, т. е. способностью генерировать данные полного сканирования/MRM одновременно и очень быстро. Метод FM GCxGC-MSMS использовался для одновременного нецелевого анализа соединений эфирных масел и определения MRM целевых соединений, в частности трех консервантов (о-фенилфенол, бутилированный гидрокситолуол, бутилированный гидроксианизол). Система QqQ MS генерировала достаточное количество точек данных на пик как для качественных, так и для количественных целей. Степень чувствительности, достигнутая с помощью анализа MRM, значительно превышала необходимую с точки зрения регулирования. Используемый прибор QqQ MS является очень мощным унифицированным прибором, поскольку он может выполнять как качественный, так и количественный анализ удовлетворительным образом. Сочетание GCxGC с прибором QqQ MS открыло новые перспективы в области науки о разделении.

Оптимизация метода GCxGC

Как кратко описано, аппаратная конфигурация довольно проста, в то время как оптимизация метода может быть трудоемкой задачей, которая может ограничивать распространение GCxGC. Глубокие знания базовой теории хроматографии и опыт работы в различных областях ГХ, таких как традиционная, классическая многомерная, быстрая колонка с микродиаметром и высокоскоростная колонка с мегадиаметром низкого давления, очень помогают в быстрой и эффективной ГХ-ГХ. оптимизация. Основные параметры, которые необходимо учитывать, могут сильно различаться, если рассматриваются тепловые, криогенные или модуляторы потока. Из соображений экономии места оптимизация метода будет здесь рассмотрена для одного из наиболее распространенных модуляторов, а именно модулятора петлевого типа. В общем, основными параметрами оптимизации GCxGC являются: модуляция (температуры, период улавливания и повторного ввода), химический состав стационарной фазы, размеры капиллярной колонки, расход газа, температурная программа(ы), условия давления на выходе и настройки детектора.

Параметры модуляции
Общепризнано, что для эффективного улавливания большинства соединений достаточно температуры примерно на -100°C ниже, чем в печи ГХ; более низкие температуры необходимы для очень летучих аналитов, в то время как для компонентов с более низкой летучестью справедливо обратное. При использовании модулятора петлевого типа температура улавливания максимум на 120-140°C ниже, чем температура элюирования в первом измерении, является оптимальной для большинства применений; использование слишком низкой температуры может привести к зависанию пика из-за неполной ремобилизации. Импульс горячей струи должен быть как минимум на 40°C выше температуры элюирования, а длительность импульса должна быть компромиссом между снижением значений k аналита ниже определенного уровня и необходимостью избежать проскока. Длительность импульса около 300 мс оптимальна практически для всех приложений.
Длина и диаметр петли задержки (обычно 1-1,5 м) является еще одним важным вопросом. Если петля слишком короткая, то при работе с горячей струей может произойти прорыв, в то время как, с другой стороны, если петля слишком длинная, то перефокусировка может быть неудовлетворительной или вообще отсутствовать (в точке охлаждения ниже по потоку). . Наконец, предпочтительно использовать петлю задержки с узким внутренним диаметром (т. е. 0,10 мм) для более эффективной повторной инъекции во второй колонке.
Количество модуляций на пик первого измерения является еще одной важной оптимизацией, поскольку если нужно сохранить разрешение, достигнутое в первом столбце, то необходимо применять по крайней мере 3-4 модуляции на пик. Например, если ширина пиков у основания составляет в среднем 20 с, то следует применять период модуляции 5-6 с. С другой стороны, более короткий период модуляции может вызвать чрезмерную выборку пиков и общее снижение чувствительности.

Комбинации стационарных фаз
Оптимизация стационарных фаз часто достигается методом проб и ошибок с основной целью максимизировать количество полезного пространства разделения, что в основном достигается за счет выбора правильной комбинации стационарных фаз. Механизмы разделения двух колонок должны быть разными, чтобы получить так называемое «ортогональное» разделение. Однако совершенно разных механизмов разделения не существует, поскольку давление паров аналита играет важную роль во всех процессах ГХ.
Если используется наиболее популярная и ортогональная комбинация, то есть неполярная колонка (например, 100 % диметилполисилоксан, 5 % дифенил + 95 % диметилполисилоксан) в качестве первого измерения и полярная колонка (например, 100 % полиэтиленгликоль, 50 % дифенил + 50% диметилполисилоксана) один во втором, неполярные соединения обычно располагаются в нижних частях 2D-графика, тогда как более полярные соединения больше удерживаются во втором измерении. Использование так называемого «обратного» набора (полярный х неполярный) может дать интересные результаты в некоторых конкретных приложениях. Например, в образцах дизельного топлива различные классы (алканы, моноароматические соединения, диароматические соединения и т. д.) тесно сгруппированы, что дает преимущество, когда требуется определение типа группы. Неортогональный подход также улучшает форму пиков полярных соединений, таких как алифатические кислоты и спирты, из-за уменьшенного взаимодействия с неподвижной фазой во втором измерении. Таким образом, при определении целевых и неизвестных соединений в сложных пробах необходимо учитывать как традиционный, так и обратный набор.

Программы линейных скоростей и температуры газа-носителя
При использовании наиболее популярной конфигурации колонок (D1: внутренний диаметр 0,25 мм; D2: внутренний диаметр 0,10 мм) практически никогда не проявляется полный потенциал обеих колонок для ГХ, в основном за счет генерации линейных скоростей неидеального газа в обоих измерениях. В системах с криогенной модуляцией скорости газа-носителя в обоих измерениях зависят от входного давления в первичной колонне. Основным последствием является то, что большинство применений GCxGC происходит при скоростях газа, близких к идеальным в первом измерении (обычно немного медленнее), и намного выше во втором измерении. Возможным решением было бы снижение входного давления, уменьшение линейных скоростей как в первой, так и во второй колонне; такой выбор отрицательно скажется на разрешении в первом измерении и приведет к более высоким температурам элюирования, что снизит преимущества уменьшенной линейной скорости во второй колонке. Еще одним вариантом может быть использование второй колонки с более широким внутренним диаметром (внутренний диаметр 0,15–0,18 мм), что обеспечивает более низкие линейные скорости второго измерения; однако основным недостатком такой конфигурации будет общая более низкая разделительная способность. Последним вариантом может быть использование более длинной вторичной колонны для снижения линейных скоростей; даже в этом случае увеличилось бы количество циклов, что потребовало бы длительных периодов модуляции, что привело бы к потенциальным потерям разрешения в первом измерении.
По правде говоря, идеального решения для оптимизации линейных скоростей газа, а также температурной программы не существует. Может оказаться полезным следующий совет: при использовании конфигурации колонки с размерами 30 м x 0,25 мм ВД + 1-1,5 м x 0,10 мм ВД создайте скорость газа в первом измерении прибл. 20 см/с за счет приложения соответствующего давления на входе. Что касается температурной программы, начните с классического градиента 3 °C/мин в одной или двух печах ГХ (если у вас есть прибор с двумя печами). Если задержка во втором измерении чрезмерна, вызывая зацикливание, увеличьте температурный градиент. Такая модификация приведет к более высоким температурам элюирования в первом измерении, что уменьшит удерживание во второй колонке. В качестве альтернативы, если кто-то хочет сохранить разрешение в первом измерении и имеет систему с двумя печами, тогда используйте положительное смещение температуры во втором измерении.
С другой стороны, если имеется ограниченное удержание во втором измерении, сопровождающееся общим недостаточным разрешением, то следует уменьшить градиент температуры.
