Газовая колонка Junkers (Юнкерс) — устройство и эксплуатация
Содержание
- Устройство колонок Junkers
- Монтаж проточного бойлера Junkers
- Как зажечь газовую проточную колонку Junkers
- Как почистить колонку Юнкерс своими руками
- Колонки Юнкерс — неисправности и методы их устранения
Компания Юнкерс существовала до 1932 г. С этого момента предприятие было выкуплено Bosch Gruppe, что, впрочем, не повлияло на название выпускаемых подразделением основного офиса водонагревателей.
Проточные газовые колонки Юнкерс (Junkers) выпускаются в нескольких модификациях, отличающихся по принципу розжига, а также типу камеры сгорания. У отечественного потребителя популярностью пользуются проточные бойлеры, работающие с использованием запальной горелки. Средний срок службы колонки Юнкерс превышает 15 лет.
Устройство колонок Junkers
Бренд Юнкерс во всем мире считается синонимом качества и надежности. Колонки отличает продуманное внутреннее устройство и конструкция.
Отечественному потребителю предлагают водонагреватели следующего типа:
- Полуавтоматические — колонки компания стала выпускать еще в 1968 году. Во время работы используется запальная горелка. Розжиг осуществляется при помощи пьезоэлемента. Основная горелка включается при открытии крана ГВС.
- Автоматические — работают от батареек или гидрогенератора. В серии представлены простые газовые колонки Junkers с открытой камерой сгорания, так и многофункциональные модели с модулируемой мощностью. Производительность горелочного устройства изменяется в зависимости от давления воды.

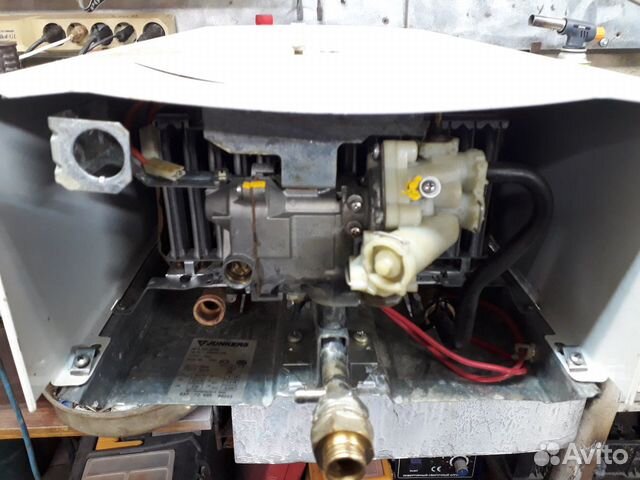

Во внутреннем устройстве газовых проточных колонок Юнкерс используются исключительно качественные материалы. Все водонагреватели проходят обязательное тестирование и подлежат сертификации.
Больше информации о технических характеристиках колонок Юнкерс можно узнать из следующей таблицы:
| Технические характеристики | Модель колонки Junkers | |||||
| WR10 | WR13 | WR15 | WR275 | WR350 | WR400 | |
| Мощность и поток воды | ||||||
Макс. номинальная тепловая мощность Pn (кВт) | 17,4 | 22,6 | 26,2 | 21,8 | 27,9 | 32,1 |
| Мин. номинальная тепловая мощность Pmin (кВт) | 7 | |||||
| Тепловая мощность (диапазон регулировки) (кВт) | 7 – 17,4 | 7 – 22,6 | 7 – 26,2 | 7 – 21,8 | 7 – 27,9 | 7 – 32,1 |
| Макс. номинальная тепловая нагрузка Qn (кВт) | 20,0 | 26,0 | 29,6 | — | ||
| Мин. номинальная тепловая нагрузка Qmin (кВт) | 8,1 | 8,1 | 8,1 | — | ||
| Допустимое давление подаваемого газа | ||||||
| Природный газ H G20 (мбар) | 13 | |||||
| Сжиженный газ (бутан/пропан) G30/G31 (мбар) | 30 | 50 | ||||
| Расход газа | ||||||
| Природный газ H G20 (м³/ч) | 2,1 | 2,8 | 3,2 | 2,1 | 2,8 | 3,4 |
| Сжиженный газ (бутан/пропан) G30/G31 (кг/ч) | 1,5 | 2,1 | 2,4 | 1,6 | 2,1 | 2,5 |
| Кол-во форсунок | 12 | 14 | 18 | — | ||
| Горячая вода | ||||||
Макс. допустимый напор pw (бар) | 12 | |||||
| Переключатель объема воды в крайнем правом положении | ||||||
| Повышение температуры (°C) | 50 | |||||
| Диапазон протока (л/мин) | 2 – 5,0 | 2 – 6,5 | 2 – 7,5 | 2 – 5,5 | 2 – 7 | 2 – 8 |
| Мин. рабочее давление pwmin (бар) | 0,1 | 0,2 | 0,1 | |||
| Переключатель объема воды в крайнем левом положении | ||||||
| Повышение температуры (°C) | 25 | |||||
| Диапазон протока (л/мин) | 4 – 10 | 4 – 13 | 4 – 15 | 4 – 11 | 4 – 14 | 4 – 16 |
| Характеристики дымовых газов | ||||||
| Необходимая тяга (мбар) | 0,015 | 0,015 | 0,015 | — | ||
| Масса потока дымовых газов (г/с) | 13 | 17 | 22 | — | ||
| Температура (°C) | 160 | 170 | 180 | — | ||
В маркировке водонагревателя, указана подробная информация относительно принципа работы и внутреннего устройства.
Разобраться в сокращениях поможет таблица с расшифровками обозначений:
| W | R | 10 | –2 | P | B | G | 23 31 | S…. |
| W | R | 13 | –2 | P | B | G | 23 31 | S…. |
| W | R | 15 | –2 | P | B | G | 23 31 | S…. |
- W — Газовая колонка
- R — Регулятор мощности
- 10 — Макс. потребление воды (л/мин)
- –2 — Версия 2
- P — Пьезоэлектрический розжиг
- B — Электронная система розжига на батарейках (1,5 В)
- G — Электронная система розжига от гидрогенератора
- 23 — Номер обозначения работы на природном газе Н
- 31 — Номер обозначения работы на сжиженном газе
- S…. — Код страны
Монтаж проточного бойлера Junkers
В инструкции по эксплуатации приводится подробный план подключения водонагревателя.
В частности, оговаривается следующее:
- монтаж проводится исключительно квалифицированным мастером, имеющим соответствующий допуск работ;
- корпус устанавливается строго по вертикальному и горизонтальному уровню;
- расстояние между стеной и тыльной частью корпуса 5 см;
- минимальное расстояние до нижней части колонки от пола не менее 80 см;
- установка проводится в согласии с действующими СниП и СП, в помещениях, соответствующих требованиям для размещения газопотребляющего оборудования;
- первый запуск проточного газового водонагревателя Юнкерс осуществляет в присутствии инспектора газовой службы и компании, осуществляющей подключение.
| Таблица регулировки давления газа | ||||
| Модель | Природный газ H | Бутан / Пропан | ||
| Номер идентификатор форсунок | WR10 | 8 719 002 033 для перенастройки на 20 мбар | 8 719 002 032 | |
| WR13 | 8 719 002 362 для перенастройки на 20 мбар | 7 702 409 071 | ||
| WR15 | 8 719 002 363 для перенастройки на 20 мбар | 8 719 002 182 | ||
| Давление подключения (мбар) | WR10 WR13 WR15 | 13 | 30 | |
Макс. давление до форсунки (мбар) | WR10 | 12,7 | 28 | |
| WR13 | 12 | |||
| WR15 | 10,3 | 25,5 | ||
| Мин. давление до форсунки (мбар) | WR10 | 3.2 | 10 | |
| WR13 | 4,0 | |||
| WR15 | ||||
После подключения проточного водонагревателя в паспорте ставится отметка о вводе в эксплуатацию. С этого момента колонка Junkers ставится на гарантийное обслуживание.
Как зажечь газовую проточную колонку Junkers
В подавляющем большинстве водонагревательные колонки Junkers, предлагаемые отечественным покупателям работают в полуавтоматическом режиме. Розжиг полуавтоматического газового бойлера осуществляется так:
- на передней панели водонагревателя расположен клапан, открывающий подачу газа;
- кнопку зажимают и с помощью пьезоэелемента поджигают фитиль;
- газовый клапан оставляют зажатым еще на 20-30 сек;
- теперь кнопку отпускают, пламя на горелке должно продолжить гореть.
Запальная горелка остается включенной в течение всего дня. При открытии крана горячей воды бойлер будет включаться автоматически. Регулировка газовой колонки выполняется своими силами, с помощью двух регуляторов-ручек: меняющих давление газа и воды.
Как почистить колонку Юнкерс своими руками
Любые ремонтные работы газопотребляющего оборудования должен выполнять специалист, имеющий соответствующий допуск работ. Чистка запальной горелки и теплообменника относится к работам, которые запрещено выполнять самостоятельно. Обслуживание проводится на свой страх и риск.

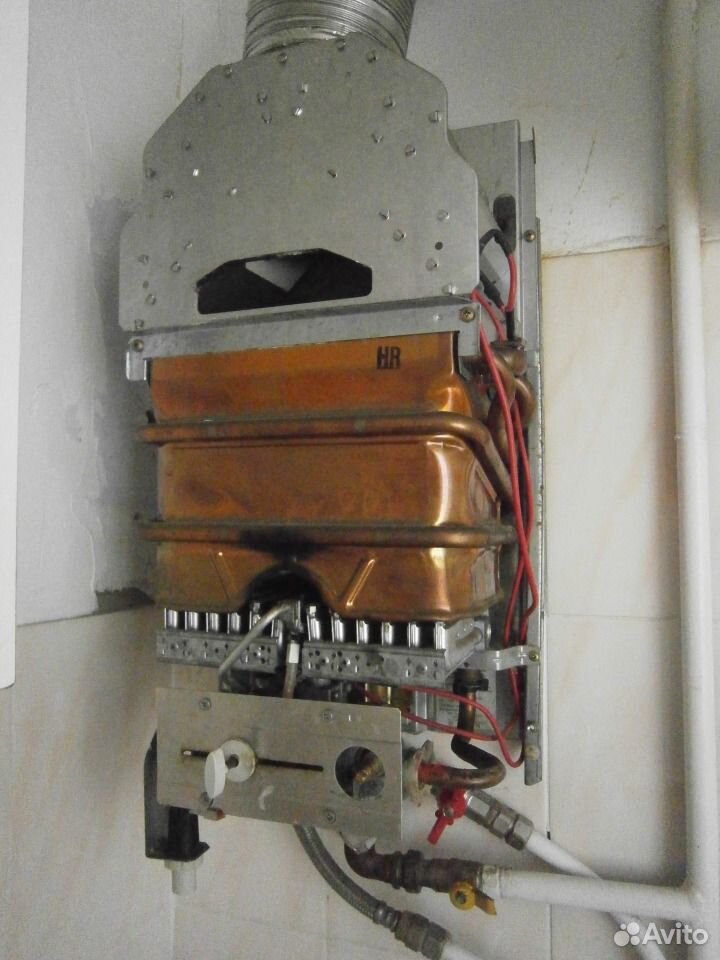

Чтобы почистить колонку Junkers в домашних условиях потребуется выполнить следующее:
- отключить подачу газа и воды;
- снять кожух;
- отсоединить дымоприемник и водяной узел;
- вытащить теплообменник.
Радиатор водонагревателя промывается в теплой воде с добавлением любого неабразивного моющего средства при помощи жесткой щетки с длинным ворсом.
Почистить фитиль и основную горелку можно с помощью специального шила. Прочищают каждую форсунку, удаляя нагар.
Ремонт газовых колонок Юнкерс своими руками приводит к отказу компании производителя в гарантийном обслуживании оборудования.
Колонки Юнкерс — неисправности и методы их устранения
Немецкие водонагреватели выходят из строя редко. При регулярном обслуживании вероятность поломки и вовсе сводится к нулю. Основные неисправности колонки — это затухание фитильной и основной горелки, выход из строя мембраны, водяного узла. Описанные поломки связаны с низким качеством воды и газа.
Описание поломок и методы устранения неисправностей газовых колонок Junkers приводится в таблице:
| Неисправность | Причина | Устранение |
| Запальная горелка заблокирована. | Очистить. * |
| Газ подается в недостаточном количестве. |
|
| Температура воды слишком низкая. | Проверить положение регулятора мощности и установить на более высокую мощность. | |
| Горелка отключается во время работы прибора. |
|
|
| Сниженный проток воды. |
|
|
| * может делать только мастер по обслуживанию и ремонту | ||
При повторном появлении неисправности вызвать специалиста.Газовые колонки Junkers (Юнкерс) – отзывы покупателей
Здесь вы узнаете:
- Газовая колонка Junkers WR 13P
- Газовая колонка Юнкерс miniMAXX WR 15P
- Газовая горелка Junkers miniMAXX WR 13G
- Газовая колонка Юнкерс miniMAXX WR 10P
- Газовая колонка Юнкерс Jetatherm WR 275-1KDP
- Газовая колонка Junkers miniMAXX WR 13P
Установленная в доме газовая колонка Junkers обеспечит быструю подготовку горячей воды и порадует своим превосходным внешним видом.
Это современное водонагревательное оборудование, изготавливаемое на основе передовых технологий. Впрочем, использование передовых разработок не лишило газовые колонки Junkers определенных недостатков. Тем не менее, они встречаются во многих домах и квартирах. Вот основные преимущества данных колонок:
- Превосходный внешний вид – колонки Junkers обладает отличным строгим дизайном;
- Большой выбор по производительности;
- Удобное управление – минимум управляющих элементов.
На выбор покупателей предоставлен большой выбор колонок, отличающихся по своей производительности, тепловой мощности и типу системы розжига. Какие-то дизайнерские решения, к сожалению, отсутствует. Главным же их достоинством является доступная цена. Проточные газовые колонки от данного производителя предлагаются во многих магазинах, торгующих водонагревательной техникой и газовым оборудованием. Что же говорят отзывы о газовых колонках Junkers? Об этом расскажет наш обзор.
Газовые колонки Junkers получили множество положительных и отрицательных отзывов.
Ознакомившись с ними, вы сможете сделать правильный выбор и подобрать наиболее надежный газовый водонагреватель.
Геннадий
Купили газовую колонку Юнкерс WR 13P менее года назад и уже планируем ее менять. По своей конструкции колонка напоминает дырявое сито – вода течет со всех дырок, а теплообменник уже паяли пару раз. Возникает ощущение, что сам теплообменник сделан из тонкой фольги и совершенно не приспособлен для работы в газовом оборудовании. Не проходит и недели, чтобы мне не приходилось что-нибудь подтянуть или залатать, это просто выводит из себя. Постоянно текут уплотнители, а газовый редуктор вышел из строя уже через пару месяцев эксплуатации. Если вы хотите сохранить крепкие нервы, не покупайте эту колонку, лучше купить газовую колонку Бош.
Достоинства:
- Электрический розжиг, благодаря которому колонка избавлена от постоянно горящего запальника;
- Хорошо работает при пониженном давлении, газ поджигается уверенно и без раздумий;
- Максимальная производительность 13 л/мин, то что нужно для двух кранов.
Михаил
За строгим внешним видом и хорошей производительностью скрывается убогая начинка, мало чем отличающаяся от начинки отечественных газовых колонок Оазис. Начнем с теплообменника – он нереально тонкий, прохудился через полгода после покупки колонки. Потом начали протекать прокладки, их приходилось постоянно менять, иначе можно было затопить соседей. Иногда тухнет запальник, так как срабатывает контроль газа – и невозможно понять, с чего вдруг он срабатывает. Отремонтировать ее «кишки» невозможно, так как все очень тонкое, хлипкое, неремонтопригодное, я вообще не знаю, как ее разрабатывали и как производят – это один сплошной недостаток. И даже то, что она может работать при маленьком напоре, не оправдывает ее сопливой хлипкости. Это не колонка, это сплошное мучение.
Достоинства:
- Легкое управление, нет лишних ручек и кнопок, легко регулируется температура;
- Хорошая производительность, можно открывать сразу два крана или принимать душ, пока кто-то моет посуду;
- Шумит не сильно, никого не пугает своим шумом.
Николай
В целом неплохая колонка, у меня она прослужила три года, после чего у нее начал протекать теплообменник. Разборка показала, что в нем образовалась трещина. Это была самая серьезная неисправность, и на протяжении трех она служила исправно. Как оказалось, хлипкий теплообменник – это болезнь всех газовых колонок от этого производителя. Факт достаточно странный, учитывая, что торговая марка принадлежит такой известной компании, как Bosch. Вердикт таков – если повезет с теплообменником, то газовая колонка прослужит долго. Если не повезет, придется постоянно запаивать теплообменник.
Достоинства:
- Отсутствие батареек позволяет избавиться от лишних расходов, так как розжиг производится от миниатюрного генератора, вращающегося под напором воды;
- Солидный внешний вид, без излишеств;
- Производительность до 13 л/мин, этого хватает на рукомойник и душевую кабину.
Если у газовой колонки Юнкерс не зажигается горелка, пришло время прочистить запальник.
К такому выводу я пришел уже после года возни с колонкой miniMAXX WR 10P. Аппарат неплохой, но не лишен некоторых недостатков – и горелка является красноречивым тому доказательством. Покупал эту колонку из соображений экономичности, поэтому взял модель с минимальной мощностью, так как живу я один, и обычно у меня работает либо кран, либо душ. Колонка быстро греет воду, поджигается без хлопков и грохота. Порадовало наличие защиты от перегрева и системы контроля газа – это делает колонку более безопасной.
Достоинства:
- Быстрый подогрев воды, не нужно долго ждать, пока она прогреется;
- Минимум элементов управления, нет всяких ненужностей, вроде систем самодиагностики;
- Предельно простая конструкция, можно ремонтировать аппарат самостоятельно, без вызова мастера;
- Не нужно тратиться на батарейки.
Дмитрий
Покупали эту колонку очень давно. Читая отзывы о современных колонках, невольно поражаешься, насколько испохабилось качество.
Но наша колонка служит уже лет 7 или 8. За это время в ней практически ничего не ломалось, только пару раз менял текущие прокладки. Но в остальном модель заслуживает положительного отзыва – она надежная, хорошо работает в условиях пониженного напора. Спокойно греет воду до 55-60 градусов, этого более чем достаточно для дома. Правда, я бы с удовольствием дополнил бы ее розжигом на батарейках – и тогда ей цены бы не было.
Достоинства:
- Надежность и стабильность, не подвела ни разу. Сразу видно, что разработчик не пожалел сил на материалы;
- Воду греет быстро, практически до любой температуры, необходимой в быту;
- Практически не шумит при нагреве воды.
Захотелось выбросить этот аппарат сразу после его покупки. К несчастью, с гарантии нас сняли, так как муж решил отремонтировать колонку самостоятельно, но из-за её недоделанности ситуация только ухудшилась. Как оказалось, эти колонки вообще не поддаются ремонту.
Легче выбросить, чем пытаться отремонтировать. В результате она не проработала и года, мы подкопили денег и купили нормальную колонку от Bosch, а эту ересь отправили на свалку, где ей и место.
Достоинства:
- Доступная цена, за которой скрывается целый багажник недостатков;
- Неплохой внешний вид.
техническая характеристика модельного ряда, устройство, плюсы и минусы, таблица параметров
Газовые колонки Юнкерс выпускаются немецким производителем Bosch. Они удобные, простые в использовании. Эти проточные водонагреватели, работающие за счет сжигания газа, быстро обеспечивают горячей водой. Их устанавливают в жилых домах, квартирах, офисах.
Модельный ряд
Содержание статьи
- 1 Модельный ряд
- 2 Устройство
- 3 Горелка
- 4 Технические характеристики
- 5 Таблица параметров
- 6 Достоинства и недостатки
Junkers работают за счет сжигания природного и сжиженного газа.
Они начинают функционировать сразу при открытии крана с горячей водой. Газовые колонки отрегулированы на заводе при выпуске, не требуют дополнительных настроек. При изменении топлива с природного на сжиженный газ меняется только показатель его давления.
Колонки крепятся на стену, не занимают много места. На корпусе расположены ручки регулировки температуры, мощности. В устройства Junkers встроено смотровое окно для наблюдения за пламенем.
В некоторых моделях на корпусе располагается кнопка LED, которая горит красным при возникновении неисправности во время работы оборудования Junkers. Простая и удобная система управления делает его комфортной при использовании.
Устройство

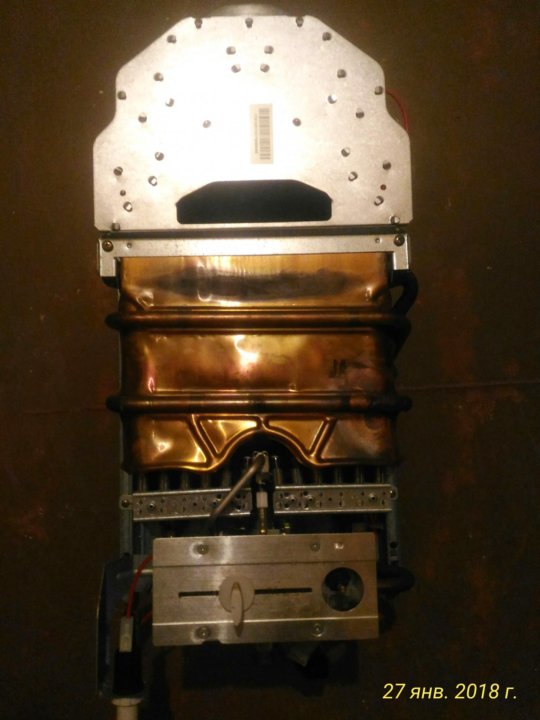

Газовые колонки Junkers состоят из:
- корпуса с регуляторами температуры и мощности;
- медного теплообменника;
- горелки;
- камеры сгорания;
- датчиков безопасности;
- креплений газа и воды;
- трубы дымовых газов.
При открытии крана с горячей водой холодная вода поступает в теплообменник, горелка разжигается, быстро нагревает в нем воду, а из крана начинает течь горячая вода. Отходы горения выходят через дымоход. Газовые колонки Юнкерс можно устанавливать только после утверждения проекта на монтаж от газовой службы.
По инструкции к газовой колонке Junkers монтаж осуществляется с соблюдением следующих условий:
- помещение для установки водонагревателя должно быть хорошо проветриваемым и защищенным от промерзания;
- все поверхности обрабатывают несгораемыми материалами;
- корпус устройства Junkers крепится ровно по уровням горизонта и вертикали;
- расположение оборудования должно быть такое, чтобы ничего не мешало подходить к нему;
- под колонкой не должно быть ничего горючего, источников тепла.
В комплекте к газовым агрегатам Юнкерс идут фильтры на газ и воду.
Их рекомендуется менять каждые полгода. Инспектор газового хозяйства должен осуществить первый запуск системы и сделать отметку в паспорте устройства Junkers.
Горелка
Горелка Junkers выполнена из качественной стали. Благодаря сложной системе безопасности колонка выключается автоматически при:
- отсутствии тяги;
- угасании пламени;
- перегреве.
Горелки Junkers оснащены комплексом модуляции огня, поэтому температура, установленная пользователем, стабильна. Она не должна превышать 80 градусов. При первом запуске системы (или при запуске после долго простоя оборудования Юнкерс), горелка загорается не сразу, так как в газопроводе находится воздух. Для продувки рекомендуется ненадолго закрыть кран с горячей водой и открыть его повторно.
В корпус Газовой колонки Junkers встроено смотровое окно, которое позволяет следить за пламенем на горелке. Они должно иметь голубое свечение. Как только появляются желтые язычки или горелка начинает коптить, необходимо ее прочистить.
Для этого оборудование Юнкерс отключается, разбирается. Горелка аккуратно прочищается от сажи, промывается в мыльном растворе.
Рекомендуется прочищать камеру сгорания, дымоход. После просушки всех элементов колонка Junkers собирается. Перед пуском необходимо проверить тягу, соединительные узлы.
Технические характеристики
Проточные водонагреватели Junkers выполнены из качественных материалов, имеют многоуровневую систему безопасности. Датчики газовой колонки Юнкерс срабатывают автоматически, выключают оборудование в случаях отсутствия тяги, перегрева, затухания горелки, угасания пламени. Это делает их комфортными и безопасными в использовании.
Максимальный напор воды, при котором работает Юнкерс, составляет 12 бар. Минимальное рабочее давление не более 0,2 бар. В зависимости от модели колонки способны нагревать до 15 литров холодной воды за 1 минуту.
Для длительного и качественного использования агрегатов Junkers рекомендуется:
- ежегодно проводить с участием сотрудника газовой службы техническую проверку оборудования, во время которой техника Юнкерс полностью чистится, меняются расходные материалы;
- при необходимости прочищать водяной блок газовой колонки Юнкерс от накипи;
- менять фильтры, мембраны;
- не допускать засорения камеры горения, дымохода;
- протирать оборудование от пыли.
Производитель дает гарантию на изделие Junkers сроком 24 месяца с момента ввода в эксплуатацию. Чтобы она сработала, важно соблюдать правила установки, эксплуатации. При необходимости проведения ремонтных работ нужно вызывать сертифицированного специалиста.
Для избежания накопления накипи внутри теплообменника рекомендуется периодически снижать температуру нагрева воды.
Таблица параметров
Немецкий производитель выпускает 3 серии водонагревателей Junkers с одинаковыми моделями. Серии отличаются способами розжига:
- «Р» имеют пьезорозжиг, который работает от одной кнопки;
- «В» загораются за счет электрического розжига, аккумулятор которого работает от батареек;
- «G» имеет встроенный генератор.
Для удобства модели рассмотрены в сравнительной таблице.
Все газовые колонки Юнкерс выполнены в светлых тонах. Они оснащены датчиками контроля тяги, ограничителями температуры.
Имеют прямоугольную форму, по весу достигают 17 кг. Удобное крепление на стену экономит пространство в помещении.
Достоинства и недостатки
У газовых колонок Юнкерс есть преимущества:
- способность работать при низком давлении воды;
- высокая производительность;
- простота использования;
- многоуровневая система безопасности;
- наличие системы модуляции пламени.
У оборудования Junkers выделяют недостатки:
- сильный шум во время работы;
- возможные протечки.
Во время работы у газовых колонок Юнкерс могут возникать неисправности:
- Недостаточная температура воды наблюдается при неправильном выставлении регулятора температуры и низком давлении газа.
- Слабый поток воды возникает при засорении колонки накипью. Ее необходимо прочистить, заменить водяной фильтр.
- Гаснет пламя, язычки стали желтыми. В этом случае важно почистить горелку и камеру горения.
- Если водонагреватель протекает, то необходимо заменить мембрану для газовой колонки Юнкерс, прокладки и проверить соединительные стыки.
- Внезапное отключение колонки может быть связано с потерей тяги, перегревом или резким перепадом давления газа или воды. В этому случае необходимо проверить все элементы и заново запустить агрегат.
Немецкие проточные нагреватели Юнкерс адаптированы под российские условия эксплуатации, способны быстро осуществлять нагрев воды даже при низком давлении в системе. Они комфортны и безопасны в использовании. Занимают мало места, не требуют сложного технического обслуживания. При соблюдении правил установки и эксплуатации такие колонки можно использовать долго.
А вам нравится оборудование Юнкерс? Сохраните статью в закладках, чтобы не потерять полезную информацию. Сделайте репост в социальных сетях.
Также рекомендуем посмотреть подобранные видео по нашей теме.
Газовая колонка Junkers — как зажечь?
Чистим газовую колонку Junkers.
С другими газовыми колонками можно ознакомиться у нас на сайте:
- колонки Нева;
- БалтГаз;
- Вайлант;
- Дон;
- Superflame.
Источники:
- https://avtonomnoeteplo.ru/vodonagrevateli/768-gazovye-kolonki-junkers.html
- https://cosmo-frost.ru/gazovye-kolonki-i-kotly/brendy-gazovye-kolonki-i-kotly/gazovye-kolonki-yunkers
- https://cosmo-frost.ru/gazovye-kolonki-i-kotly/brendy-gazovye-kolonki-i-kotly/gazovye-kolonki-yunkers
- http://www.portaltepla.ru/gazovie-kotli/gazovaja-kolonka-yunkers
Понравилась статья?
Сохраните, чтобы не потерять!
Оцените статью:
- 5
- 4
- 3
- 2
- 1
0
Газовые колонки junkers в Нижнем Новгороде: 47-товаров: бесплатная доставка, скидка-18% [перейти]
Партнерская программаПомощь
Нижний Новгород
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Газовые колонки junkers
regmarkets.ru/listpreview/idata2/75/72/75728e4ff20e8cbf64db715c83fe8622.jpg”>1 190
1400
Ремкомплект водяного узла для газовых колонок Bosch, Junkers / Мембрана газовой колонки Bosch бош
В МАГАЗИНЕще цены и похожие товары
1 480
1480
Ремкомплект газовой колонки (водонагревателя) “BOSCH JUNKERS” WR 10, 11, 13, 14, 15 кВт (в блистере)
В МАГАЗИНЕще цены и похожие товары
regmarkets.ru/listpreview/idata2/13/de/13dea17b6d50774c3179ebb6586b2852.jpg”>1 224
1500
Ремкомплект водяного узла для газовой колонки Bosch, Junkers WR-10,13,15 (мембрана блока, сальники)
В МАГАЗИНЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) BOSCH JUNKERS мод. WR 10, 11, 13, 14, 15 кВт length:
В МАГАЗИНЕще цены и похожие товары
regmarkets.ru/listpreview/images3/3a/5f/3a5fafe9d727506ec05510209ef7f139.jpg”>Ремкомплект газовой колонки (водонагревателя) “BOSCH JUNKERS” WR 10, 11, 13, 14, 15 кВт (в блистере)
ПОДРОБНЕЕЕще цены и похожие товары
Теплообменник для газовой колонки Bosch/Junkers WR10, медный с термопокрытием Тип: теплообменник,
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект для газовой колонки Bosch/Junkers WR 10 Производитель: Bosch
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/4a/6d/4a6dc8789d4d815f2ab33ed483e56780.jpg”>18 000
Водонагреватель (газовая колонка) газовый проточный ARISTON FAST R DISPLAY 14L NG (14 л/мин)
ПОДРОБНЕЕЕще цены и похожие товары
Теплообменник для газовых колонок Junkers WR10P23 Тип: теплообменник, Производитель: Junkers
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект для газовой колонки Bosch/Junkers WR 15 Производитель: Bosch
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект для газовой колонки Bosch/Junkers WR 13 Производитель: Bosch
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/70/91/70913b13a0314cec0957724ac3e70f3e.jpg”>“Beretta”, “Bosch” Ремкомплект газовой колонки “BOSCH JUNKERS” WR 10, 11, 13, 14, 15 кВт Тип:
ПОДРОБНЕЕЕще цены и похожие товары
Теплообменник для газовой колонки Bosch/Junkers WR13, с резьбой Тип: теплообменник, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) BOSCH JUNKERS мод. WR 10, 11, 13, 14, 15 кВт Тип:
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) “BOSCH JUNKERS” мод. WR 10, 11, 13, 14, 15 кВт (в блистере)
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) “BOSCH JUNKERS” WR 10, 11, 13, 14, 15 кВт (в блистере)
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) BOSCH JUNKERS WR 10, 11, 13, 14, 15 кВт (в блистере)
ПОДРОБНЕЕЕще цены и похожие товары
Ремкомплект газовой колонки (водонагревателя) “BOSCH JUNKERS” WR 10, 11, 13, 14, 15 кВт (в блистере)
ПОДРОБНЕЕЕще цены и похожие товары
Теплообменник для газовой колонки Bosch/Junkers WR13 Тип: теплообменник, Производитель: Bosch
ПОДРОБНЕЕЕще цены и похожие товары
Газовые колонки Junkers – Неисправности и регулировки
___________________________________________________________________________________________
- Колонка Юнкерс – Ремонт и эксплуатация
Почему газовая колонка Юнкерс не зажигается
Причин такой неисправности существует большое множество. Для того чтобы определить неполадку необходимо придерживаться четкого алгоритма проведения диагностики.
Визуальные признаки того, что прибор неисправен
Неправильная работа, а также проблемы с запуском колонки Junkers WR 10,
13, 275, может определяться не только ее поломкой, но и
разнообразными внешними причинами.
1) Неправильно смонтированные трубы. При поэтому необходимо проверить,
как подключены входная и выходная трубы. Удостовериться, что
обеспечена бесперебойная подачи воды.
2) Проблемы с тягой. Если дымоход засорен грязью или посторонними
предметами, ухудшается отвод продуктов сгорания. При этом они
накапливаются в корпусе аппарата, что вызывает его остановку. Для
проверки необходимо поднести ладонь к дымоходу, или же зажженную свечку.
Также важно, чтобы в помещении, где установлен прибор, был обеспечен
хороший приток свежего воздуха. По инструкции прописано, что
необходимо постоянно открытое окно. При хорошем уровне тяги, пламя будет
отклоняться в сторону движения воздуха.
3) В помещении ощущается сильный запах газа. Одной из наиболее вероятных
причин может быть то, что ваши соседи загородили ваш дымоход.
Возможно они установили там антенну. Для устранения проблемы необходимо
срочно выключить колонку, вызвать специалистов из газовой
службы, и хорошо проветрить помещение.
4) Агрегат загорается, но через какое-то время выключается. У вас
возможно защитное реле настроено слишком чувствительно. Вам необходимо
открыть окно, и тем самым остудить помещение и аппарат. После этого
вызвать специалистов из сервисной службы для замены реле.
5) Низкий уровень заряда аккумулятора или батареи. В данном случае не
будет запускаться аппарат, оборудованный автоматическим зажиганием.
Заменить батарею или зарядить аккумулятор можно самостоятельно в
домашних условиях.
6) Низкое давление воды. Газовые колонки Юнкерс чувствительны к напору
воды, эту неисправность можно диагностировать следующим образом.
Если в разных водоразборных кранах, скорость подачи воды разная, значит
проблема в самом приборе. Если же во всех кранах одинаково слабая
подача воды, то давление низкое в приточной магистрали.
7) Фитиль гаснет из-за того, что пламя неровное. В связи с этим
термопара прогревается неравномерно, и отключает главную горелку. Для
устранения необходимо удалить пыль из агрегата.
Поломки прибора, вызывающие его выключение
Причинами, вызывающими выключения газовой колонки Junkers WR 10, 13, 275, могут быть следующие дефекты:
1. У батареек закончился срок службы.
2. Повреждена мембрана. Она деформирована или разорваны в одном или
нескольких местах.
3. Поломка какого-либо из датчиков контроля.
4. Запальная горелка засорилась внутри, и требует прочистки.
5. Микровыключатель сильно износился. При запуске прибора не слышен
характерный щелчок.
6. Из-за сильной ржавчины заклинило водяную арматуру.
7. Загрязнение фильтров, установленных на воде.
8. При установке агрегата могли быть перепутаны трубы подачи, и отвода
воды.
9. Повреждена электрическая цепь. Плохой контакт или разрыв провода.
10. Перекрыт кран на газовой трубе.
11. Сильно загрязнены электроды, нарушен электророзжиг.
Методы диагностики внутренних поломок
Выключение газового аппарата могут вызывать следующие причины. Загрязненные фильтра. Повреждение мембраны. При плохом качестве воды
холодной воды, подаваемой в использование, происходит загрязнение
фильтров. Особенно критичными являются известковые примеси. Для того
чтобы прибор начал нормально работать, необходимо периодически чистить
эти металлические фильтра, а также фильтр смесителя. Использовать
можно средство для удаления ржавчины и накипи. Также важно очищать и сам
агрегат от всевозможных образований. Для того, чтобы осмотреть
мембрану, необходимо снять переднюю панель. Для этого откручиваются
болты ее удерживающие.
Осматривая мембрану, в первую очередь необходимо обращать внимание на
деформацию, разрывы или сколы. При обнаружении подобных
недочетов, мембрана к работе непригодна. Нужно установить новую.
Рекомендовано устанавливать мембрану, изготовленную из силикона, так как
она более стойкая и эластичная. Это значительно увеличить срок
эксплуатации. Мембрану устанавливать самому не рекомендуется, советуем
воспользоваться помощью с профессионалом. Это более безопасно, а также
они смогут одновременно провести диагностику аппарата и наладку.
Возможные причины затухания колонки Junkers WR 13, 10, 275. Разница
напоров между горячей и холодной водой. Необходимо отрегулировать
давление подачи. Перед запуском прибора не было холодной воды. Такой
запуск быстро выводит аппараты из строя. Малое время удержания
кнопки розжига. А ее нужно нажимать не менее 20 секунд. Поломка датчика
отработанных газов. Необходимо замерить на нём напряжение для
определения неисправности.
Условия работы, которые способствуют поломкам прибора
Газовая колонка Юнкерс может сломаться при следующих условиях:
А) Плохой приток свежего воздуха, соответственно нарушается правильность
работы горелки.
Б) При одновременном открытии холодного и горячего крана.
В) Не своевременная профилактика оборудования.
Г) Применение газовых шлангов слишком большой длины, это вызывает
снижение давления газа.
Поломки агрегата, которые невозможно устранить самому. Они требуют вмешательства специалистов. Таких неисправностей всего две. Срабатывает аварийные датчики. Это или датчик тяги, или перегрева, или горение. Сильное загрязнение агрегата, что приводит к невозможности его работы.
Действия, необходимые при выключении агрегата
Для того чтобы исключить поломку, связанную с первым вариантом, необходимо убедиться, что в помещении не ощущается запах газа, и что дымоход не засорен, и тяга нормальная. Если какое-либо из этих условий не выполнено, необходимо экстренно вызвать специалиста.
Датчик перегрева срабатывает в том случае, если засорился теплообменник,
или же не функционирует регулирующий автоматика. Он срабатывает
для того, чтобы медный змеевик не повредился. При срабатывании датчика
перегрева необходимо проветрить комнату, и дождаться, пока
прибор остынет. Важно в этом случае обратиться в специализированную
сервисную службу. Вызванный специалист должен отрегулировать
аппарат, а также при необходимости очистить его от накипи.
Если срабатывает датчик контроля пламени, автоматика перекрывает подачу газа. По принципу действия он является самой обыкновенной термопарой. Если пламя присутствует, то идет ток, и электромагнитный клапан открыт. Как только пламя и гаснет, подача электроэнергии на клапан прекращается, и он закрывается в течении 10 секунд. Это действие сопровождается характерным щелчком.
Если газовая колонка и в выключенном состоянии пропускает газ, который ощущается в воздухе, необходимо срочно перекрыть все подающие вентили и проветрить помещение. После этого необходимо вызвать газовую службу.
Действия, необходимые при выключении теплового механизма
Необходимо выждать 10-15 минут. Это время необходимо для остывания
датчиков. Проверить состояние тяги дымохода. Удостовериться, что газ в
комнате отсутствует. Провести проветривание комнаты. Попытаться заново
запустить прибор. При этом необходимо ручку мощности установить
необходимые для включения положения. Кнопку пьезоподжига удерживать
более 20 секунд. Если проведенные мероприятия не помогли запустить
аппарат, необходимо убедиться в исправности датчика горения.
Датчик горения может неправильно работать в случае, если загрязнён
патрубок, который работает по принципу пылесоса. Необходимо его
тщательно очистить. Для того, чтобы очистить патрубок горения
необходимо: Снять ручку контролирующую температуру воды. Выставить
позицию
розжига, необходимую для демонтажа. Демонтировать поверхность газового
устройства. Используя отвертку, поднять зажимы патрубков. Отложить
их в сторону. Отодвинуть нижний зажим, и достать патрубок. Трубку, на
которой накопилось много пыли, необходимо промыть под краном.
Дополнительно можно использовать тампоны и ватные палочки. Обязательно
хорошо всё смыть. Недопустимо устанавливать трубку назад, если на
ней остались остатки моющего средства и воды. Форсунки также необходимо
очистить от загрязнений. Трубка устанавливается на свое место. В
первую очередь она закрепляется верхним креплением, где расположен
пружинистый конец. Чтобы защелкнуть нижние крепления необходимо
приложить физическое усилие. Устанавливаются все остальные зажимы.
После проведенных действий необходимо снова попробовать запустить агрегат. Делается это с помощью одновременного включения пьезорозжига и регулятора мощности. Удерживать кнопку необходимо не менее 10 секунд. Ручку, регулирующую температурные режимы, можно установить назад.
Рекомендации по обслуживанию

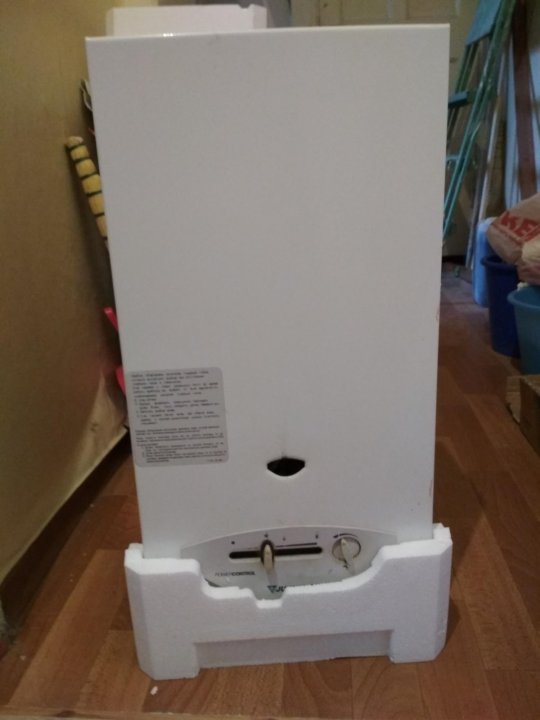

У меня установлена газовая колонка Junkers WR 10. Как я могу проверить, почему у меня не идет газ? Может быть это из-за неправильной настройки агрегата?
Существует два вида газовых колонок. Вид первый – с непрерывно горящим
запальником. В этом случае схема запуска довольно простая. После
включения прибора с помощью кнопки запуска, газ непрерывно подается в
запальник. Запальник горит. Через 10-15 секунд (это время необходимо
для нагрева термопары) можно нажимать кнопку запуска основной горелки.
Запальник горит, пока на него поступает газ, а клапаном подачи газа
управляет термопара. Также последовательно с этой катушкой установлен
защитный термостат, определяющий плохую тягу. Он расположен в
верхней части агрегата около дымохода. Принцип работы такой модели
одинаков, и не зависит от завода изготовителя. Эти модели легко
ремонтируются, самое главное не трогать газовую часть. Но она очень
редко ломается. Чаще всего все поломки сводятся к плохой тяге, или к
проблемам в трубопроводе. Вид второй – с автозапуском. Они устроены
намного более сложно. Запуск происходит по сигналу, приходящему от
микровыключателя, который включается, когда появляется проток воды.
После этого идет сигнал на открытие газового клапана, газ начинает
поступать в запальник в течение 15-20 секунд. Затем подача газа
прекращается. Одновременно с открытием клапана срабатывает генератор
пьезорозжига. Схема управления следит за запальником, основываясь на
показания тока ионизации. Термопары там не предусмотрено. Если в
течение 20 секунд ток ионизации не появился, то подача газа и искры
будет остановлена. После того, как будет открыт кран разбора горячей
воды,
процедура повторяется. Если ток ионизации появился, схема управления
открывает основной газовый клапан для подачи газа на горелку.
Последовательно с горелкой установлен узел модуляции, который управляет
интенсивностью подачи газа в зависимости от скорости потока воды и
ее температуры. Часто там ставят регулятор мощности, который позволяет
переключать прибор в зимний и летний режим. Как только срабатывает
датчик плохой тяги, или же отсутствует движение воды, прибор
выключается.
Какие могут быть причины, влияющие на поломку электронного блока у
газовых колонок Junkers WR 13? Специалисты сервисного центра
ссылается на перепады напряжения в сети. Мне это непонятно, так как
прибор в сеть не включен.
У нас в эксплуатации такая же модель, как и у вас. Проработала она меньше года и сломалась. При загорающемся запальнике, не включалась основная горелка. После выяснения причины поломки установили, что пробит транзистор Q2 в электронном блоке управления. Именно он влияет на то, что система определяет горящий запальник, и открывает кран подачи газа на основную горелку. Я заменил транзистор на КП303В (но можно установить и КП303Б). Всё заработало отлично, но через месяц снова сломалась. Опять пришлось менять транзистор. 2 месяца спокойной работы, и снова поломка. Теперь я уже кроме замены транзистора зашунтировал цепь его затвора варистором (390KD07 (39V)). Таким образом, в схеме появилась дополнительная деталь. Этого хватило, чтобы агрегат бесперебойно проработал уже более 3 лет.
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу
газа и напор воды с помощью регуляторов. Причём настроил так, чтобы
вода подавалась в 45 градусов. Сегодня я заметил, что изменился напор
воды в большую сторону. Ещё вчера вода еле-еле убежала из крана, а
сегодня активно течет. Давление в системе 3 атмосферы. То есть вода
сейчас подается так, как когда у меня стоял мой старый электрический
бойлер. Когда я устанавливал эту колонку, я обратил внимание на то, что
напор стал намного слабее. Но тогда я решил, что это из-за более узких
труб в конструкции аппарата. И всё бы ничего, но вода теперь очень мало
нагревается, и постоянно тухнет газ. Я выставил подачу газа в
максимальной режим, а скорость движения воды на минимально возможную.
Теперь на нем высвечивается 65-70 градусов. Но на самом деле вода
подаётся намного холоднее. Она хорошей тёплой температуры, но даже
близко не приближается к 70С. Кроме этих двух регулировочных ручек я
никакие другие настройки не трогал. Я подозреваю, что могло давление
подаваемого газа уменьшится, но тогда причём здесь напор воды? Не
понятно по поводу того, что дисплей высвечивает 70С. Это желаемая
температура или реальная? И еще, несмотря на то, что вода в систему
подается очень хорошо очищенной, у меня всё равно стоит внутренний
фильтр.
Вам стоит в первую очередь проверить давление газа. В случае с напором, нужно обращать внимание на проток. Если с помощью правой ручки не удаётся изменять его значение, проблема в водяном блоке. Если у вас при нормальной скорости подачи воды постоянно гаснет газ, то проблема, скорее всего, в модуляторе, возможно заедает шток, или сломаны пружины и так далее.
В эксплуатации колонка Junkers WR 10. Я так и не разобрался с
инструкцией. Регулятор расхода воды у меня установлен в среднем
положении. При
этом, если не трогать ручку управления подачей газа (а она выставлена на
максимум), то получится расход воды в среднем положении. Модулятор
настроил газ на заданную температуру и держит ее такой. Если с помощью
регулятора изменить проток воды в большую сторону, по идее
температура воды должна уменьшаться. Значит модулятор должен увеличить
подачу газа, чтобы пламя более интенсивно нагревало воду.
Правильно ведь? Получается, что если расход воды максимальный, то и
расход газа тоже максимальный. А у меня получается наоборот.
Увеличивается скорость подачи воды, а газ тухнет. Возможно,
действительно там что-то залипло и теперь потребуется и разбирать весь
прибор.
Модулятор анализирует только входной поток воды. А ручка регулировки
расхода контролирует поток воды в конкретной точке. Получается, если
оба регулятор установлены в центральное положение, но расход воды по
какой-либо причине изменился, модулятор корректирует подачу газа под
новые условия. Ну, если с помощью ручки расход воды был уменьшен, значит
и поток воды изменился. Регулирование газа при этом не меняется, и
вода становится более тёплой. Теперь идёт регулировка температуры воды
согласно изменившимся условиям. То есть получается, что регулятор
устанавливает не температуру воды, а ее скорость подачи.
___________________________________________________________________________________________
___________________________________________________________________________________________
Газовая колонка Electrolux
У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан.
Мне пришлось его завершать. Во время ремонта…
Газовые колонки Ariston
Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья.
Главной задачей…
Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки.
Вот некоторые из них.
Плохая…
Газовые колонки Oasis
У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы.
В зимнем режиме…
Газовая колонка Bosch
Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия.
Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось.
Было только…
Газовые колонки Junkers
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов.
Причём настроил так, чтобы вода подавалась в 45 град. Сегодня…
Ответы пользователей по ремонту газовой колонки Юнкерс
__________________________________________________________________________
Вопрос: Установлена газовая колонка Junkers
WR-10 очень долго приходится возиться с ее зажиганием. Пьезозажигание.
Сначала приходится долго держать кнопку (около минуты). Затем от пьезо
запальника она как-то и не зажигается (редко). Ну это уже не
беспокоит-привыкли. Зажигаем спичкой – после того, как держали
минуту-полторы кнопку (видимо, чтобы газ накопился). Затем, когда фитиль
все же поджегся, еще около минуты держим
кнопку и только после отводим ее вправо. Подскажите-что не так может
быть. Очень сложно ее зажигать выходит.
Ответ: Причина простая – из трубки выходит газ. Поэтому пока трубка не наполнится газом фитиль не горит.(описано в руководстве). Данная колонка должна работать в режиме ожидания на фитиле. Если вас беспокоит постоянное горение фитиля, купите автоматическую.
Вопрос: Фитиль загорается, держу минут 5 в таком положении перевожу в рабочее состояние, он гаснет. Газовая колонка Юнкерс Бош полуавтомат! Почему так, что делать?
Ответ: у меня была такая проблема.я снял корпус, отсоединил трубочку, по
которой газ подается к фитилю, и продул её насосом от велосипеда.
поставил назад – все работает! как мне объяснил один мастер по ремонту
колонок – это необходимо проводить раз в год, особенно после лета, когда
окна открыты и в эту трубку забивается пыль и т. п.
Вопрос: Установили и запустили газовую колонку Юнкерс и проблема постоянная зимой. тоже не хватает газу и к тому же часто идет не чистый газ. а она европейская, там не понимают, что такое красный газ вместо голубого.
Ответ: на вашей колонке внизу имеется винт под пломбой(синяя пластмассовая) .ее снимаете и при включённой горелке поворачиваете его против часовой стрелки в пределах разумного (увидите по пламени). На лето увернете обратно. Если это не поможет возможно на самом деле давление маленькое
Вопрос: Эксплуатирую в доме газовую колонку Junkers WR-275. За 10 лет вышло из строя две колонки указанной фирмы и марки. Первую не чистил вообще – проработала 5 лет и потек теплообменник. Ремонт решил вопрос на 3 месяца и была приобретена новая. Мастер установщик сказал, что вся проблема в том, что не делал профилактику (чистку). Так вот новую чистил. Результат – проработала 4 года. Причина выхода из строя та же – теплообменник. Почему так происходит?
Ответ: У тебя просто проблема с качеством воды. Из-за этого и
теплообменники летят.
Вопрос: после того как колонка поработает 2-3мин.отключается совсем, после чего фитиль можно разжечь только спичками. Что делать с юнкерсом кто-нибудь знает?
Ответ: Была такая проблема, поменяли датчик перегрева воды. Все хорошо работает.
Вопрос: горелка юнкерс проработала 7 лет. не срабатывает запальник. а если разжечь спичками то гаснет фитиль при переводе в рабочее положение. что можете посоветовать?
Ответ: У меня та же проблема. Мастер сказал, что сгорела термопара.
Вопрос: Колонка Bosch Junkers WR-13-2. Установили два года назад. С самого начала одни проблемы. Первый раз зажечь не мог где-то полчаса. Что-то там залипло и колонка ни как не хотела зажигаться. Потом что-то щелкнуло и вроде стала работать. И так два года и работала зажигаясь через раз. А сейчас вообще чудить начала. На табло показывает температуру 40 град, а вода течет чуть теплая. Увеличиваешь ручками температуру до нормальной чтобы помыться, а на табло показывает 62 град!
Ответ: Термометр там не имеет никакой связи с подачей газа и мощностью
горелки. Это просто “градусник”. Ну и этот, как там его, генератор. С
нашей
водой и ее напором – часто это бесполезное устройство. Причем иногда –
оно работает, но питания недостаточно, особенно во время розжига, так
как в это время потребляется максимальный ток. Лечение – перевод на
батарейки.
Проверено, симптомы – как раз те самые – розжиг через раз, пыхание, и т. п. так как искра слабая и не может поджечь горелку. Как минимум – для начала – подключить питание от двух новых алкалиновых батарей R20 в параллель (не перепутав полярность, красный – плюс, и соединение – должно быть 1.5В, а не 3). По поводу термометра – если сильно врет – скорее всего закис термодатчик, заменить.
Вопрос: скажите, пожалуйста электронный блок у газовых колонок Юнкерс, почему может выходить из строя? Объяснения сервисного мастера из-за перепадов напряжения в сети. мне как то не понятно, в сеть же колонка не подключена. Кто с этим сталкивался?
Ответ: Попробуем Вам помочь. В доме установлена газовая колонка Junkers
WR-10 B. Не отработав и года колонка подарила первый отказ –
перестала включаться горелка (но запальник загорался). Причина – пробой
полевого транзистора Q2 в электронном блоке управления (без него схема
не чувствует горящий запальник и не хочет открывать клапан горелки).
Заменил пробитый транзистор на КП303В (КП303Б тоже должен подойти). Славно получилось, однако через месяц опять отказ. Снова заменил транзистор, но его едва хватило на пару месяцев. В третий раз заменив транзистор (Q2), зашунтировал цепь его затвора варистором типа 390KD07 (39V), т.е. добавил в схему новый компонент. Такая защита оказалась достаточной – колонка обрела новую жизнь и 3 года только радует!
Вопрос: Подключена газовая колонка Юнкерс WR-13-P с пьезорозжигом.
Купили в январе 2008, то есть ей еще и года нет. Работала без нареканий.
Были очень довольны. Сегодня днем колонка просто отключилась (погасло
пламя). Попытка зажечь снова не привела к успеху, не могу зажечь даже
запальник. Вытяжку проверил все норм (думал датчик контроля вытяжки
рубит газ), напор газа тоже нормальный. Вопрос такой: В чем может быть
дело? Может
кто-то сталкивался с такой проблемой?
Ответ: Попробуйте запальник прочистить. Возможно, надо проверить все контакты: на термопаре, датчике перегрева.
Вопрос: Газ. колонка Junkers WR 13-P, установили года 4 назад, пользовались мало, порой по несколько месяцев не включалась (в связи с отъездами), год назад, стала периодически гаснуть, потом не зажигаться вообще (как отпускаешь кнопку, запальник гаснет), вызвали мастера из сервиса, он пришел, несколько раз провел наждачкой по термопаре – все, работает. Три минуты, и не столь дешевый вызов. Через полгода опять та же история, гаснет запальник, как отпускаю кнопку, я как мастер, периодически подчищая мелкой наждачкой термопару, худо-бедно работало.
А
вот
теперь уже ничего не помогает, трубка запальника чистая, калорифер не
засорен (напор нормальный), датчики перегрева и тяги, вроде в норме,
тяга
есть. судя по всему проблема именно в термопаре, звонил выяснял по
деньгам с работой, стоимость в пол-новой колонки. Дороговато. Есть-ли
смысл
менять, или купить новую? Нельзя-ли вообще как-то напрямую замкнуть,
минуя термопару, или поставить термопару от другой, более дешевой
марки?
Ответ: Может быть мой опыт пригодится. Симптомы: Запальник не горит, если удалось чудом разжечь запальник, то газовая колонка работает непродолжительное время до первого выключения горячей воды (запальник опять гаснет). Одна из причин: Пламя запальника не достает до термопары или достает, но нестабильно. Запальник в газовой колонке Юнкерс обычно крепится двумя зажимами. Со временем по тем или иным причинам происходит смещение трубки запальника (при попытке чистки, поджиг с помощью спичек (а это наверное каждый пробовал), или в “сердцах”- чем-то постучали по трубке).
Если обратить внимание, то увидим, что трубка к выходному
отверстию газа из колонки крепится не жестко. Попробуйте отрегулировать
зазор между отверстием подачи газа в трубку и самой трубкой запальника,
чтобы вместе с газом в трубку попадал воздух и появлялась тяга. Вы
сразу увидите, что пламя из запальника будет удлиняться и “ложиться”
горизонтальнее и будет доставать до термопары. Да и загораться фитилек
от
пьезоискры будет стабильнее.
Вопрос: Не подскажете, где у газовой колонки Junkers WR-275-1 может быть регулировка давления воды? В инструкции описана только регулировка давления газа (винт под опломбированной крышкой), а по воде ничего не написано. Подозреваю, здоровый винт в самом низу блока, но хотелось бы уточнить.
Ответ: Значит там нет регулировки давления воды. На таких колонках ставят только регулятор расхода – большая ручка на передней панели. А для настоящей регулировки давления нужен редуктор – их в колонки не ставят.
Вопрос: Колонка Junkers WR 275-1, раньше все нормально работало. Где-то год ее не эксплуатировали, и сейчас не включается газ, когда включаешь воду (поджиг при этом горит) Посоветуйте, что там можно подрегулировать?
Ответ: Закис шток или порвалась мембрана гидравлического датчика потока. Возможно газовый регулятор находится в положении “Розжиг”. Если
первое, то
попробуйте разобрать и проверить шток и мембрану. Гидравлический узел
находится на входе воды в колонку. Это большая плоская круглая
лягушка к которой прикручены две трубы – от ввода холодной воды и трубка
идущая к теплообменнику. Надо окрутить обе водяные трубки и снять
узел.
Как правило, он фиксируется 2-3 винтами. Сняв узел увидите тонкий шток, который нажимает на клапан управления газом. Разобрав узел сразу поймете его конструкцию. Только запомните положение, в котором стоит мембрана. Осмотрите мембрану на предмет порваности. Если мембрана повреждена, то только замена мембраны, но это большая редкость. Шток лучше всего смазывать жировой водостойкой смазкой. Гидравлический узел можете разбирать сколько угодно, а вот в газовую часть не лазьте. Неисправность стандартная, лечится быстро и без проблем.
Вопрос: Имеется следующая проблема в газовой колонке Юнкерс WR 275. Для запуска
колонки необходимо включить горячую воду на полную катушку,
сделав напор меньше – колонка гаснет. Следил за реакцией колонки на
манипуляцию краном горячей воды – реагирует, но только в верхнем
положении, то есть не возможно установить удобный небольшой напор, при
мытье например посуды вода разлетается по всей кухне. Давление воды в
системе
измерить не представляется возможным, удержать воду в кране, перекрывая
пальцем, невозможно (из-за напора). Возможно, ли как-то сделать так,
чтобы колонка реагировала и включалась при меньшем напоре воды?
Ответ: Все колонки не любят работать на малом протоке. Если раньше работало нормально, а теперь стало плохо, то разбирайте лягушку и меняйте вытянувшуюся мембрану. Заодно очень полезно смазать шток жировой водостойкой смазкой. За включение/выключение газа отвечает этот узел.
Вопрос: Как убавить подачу газа, идет очень горячая вода? Барашек убавлен до упора. Не помогает.
Ответ: На газовых колонках Junkers WR 275 есть две пользовательских
регулировки. Первая – барашек, которым можно снизить температуру на
выходе из
прибора, пуская часть потока в обход Вентури. вторая – ручка-регулятор
мощности горелки. Имеет три положения-горелка отключена, розжиг –
минимальная мощность, максимальная мощность. Если при полностью открытом
регуляторе протока температура воды по прежнему горячая –
передвинуть регулятор мощности горелки в положение минимум-температура
должна упасть. Если же нет, то ищите регулировочный винт подачи
газа. Он под крышечкой алюминиевой. Так к лету всегда, а на зиму
придется вернуть обратно.
Вопрос: Вчера потухла газовая колонка, когда была включена горячая вода, попытался её зажечь, но не вышло. Ставлю ползунок по центру нажимаю на него, щёлкаю пьезой. Фитиль горит, пока я нажимая на ползунок, только отпустил фитиль тухнет. перепробовал сотню вариантов, но фитиль тухнет. Подскажите если кто знает в чём причина?
Ответ: термопара её омывает пламя запальника она должна быть полностью в
пламени. бывает засор и пламя еле касается тогда возможен такой
дефект или сама термопара накрылась
Вопрос: Пользуемся газовой колонкой Юнкерс. Если газ не идет по причине неправильной регулировки – то как это проверить/ правильно настроить ?
Ответ: есть два типа колонок: 1. С постоянно горящим запальником. Там все предельно просто. Нажал на кнопку запуска, газ пошел только в запальник, поджег пьезоподжигом или спичкой, запальник загорелся. Ждете 10-15 секунд в течении которых прогревается термопара газ-контрола и можете отпускать кнопку запуска. Запальник горит за счет поступления газа через клапан, катушка которого питается электричеством от термопары.
Имейте
в виду, что последовательно с этой катушкой стоит защитный термостат
плохой тяги, расположенный вверху колонки около места подключения
дымохода. Идеология работы всех колонок одинакова независимо от
производителей. В принципе, колонки данного типа может отремонтировать
любой
технически грамотный человек. Главное не лазить в газовую часть. Она,
как правило, вечная. Все неисправности в данных колонках в
сантехнической
части или слабой тяге дымохода.
2. Газовые колонки Юнкерс с автозапуском. Там все сложней. Запуск схемы поджига газа производится по сигналу микровыключателя, который срабатывает от датчика протока воды. После этого открывается клапан подачи газа в запальник, который подает газ примерно 15-20 сек, а потом отключается. Одновременно с этим клапаном начинает работать генератор искры поджига. Схема управления начинает контролировать поджиг запальника по току ионизации (для этого рядом с электродом поджига стоит еще один электрод).
Термопары там никакой нет.
Если ток ионизации не появится в течении 15-20 секунд, то подача газа в
запальник и генерация искры прекратятся. Далее все повторится только
после закрытия/открытия воды. При появлении тока ионизации (поджиг
запальника) схема управления дает сигнал на открытие основного газового
клапана, который открывает газ на горелку.
Последовательно с горелкой
стоит узел модуляции, который регулирует подачу газа в зависимости от
скорости потока воды и показаний датчика температуры горячей воды.
Частенько в газовом тракте ставят регулятор мощности (режим зима/лето),
который ограничивает мощность горелки. Естественно, что подача газа
прекращается при срабатывании датчика слабой тяги или при прекращении
потока воды.
__________________________________________________________________________
__________________________________________________________________________
Ошибки газовых котлов Ферроли
Ошибки газовых котлов Аристон
Неисправности и ремонт Ферроли
Эксплуатация и ремонт котлов Baxi
Ошибки газовых котлов Бакси
Ремонт и настройки котлов Китурами
Эксплуатация котлов Daewoo
Ошибки газовых котлов Беретта
Регулировки и ремонт Протерм Гепард
Ошибки газовых котлов Будерус
Ошибки газовых котлов Вайлант
Неисправности и ремонт Навьен
_______________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Обзор моделей и цен.
Внешние признаки неисправности в работе газовой колонки
Юнкерс существовал до 1932 года. С этого момента компания была выкуплена Bosch Gruppe, что, впрочем, не повлияло на название водонагревателей, выпускаемых подразделением.
Вытяжные газовые колонки Junkers (Юнкерс) выпускаются в нескольких модификациях, отличающихся принципом зажигания, а также типом камеры сгорания. У отечественного потребителя популярны проточные котлы, работающие с использованием запальной горелки. Средний срок службы колонны UNCERS превышает 15 лет.
Устройство колонки Junkers
Торговая марка Junkers считается синонимом качества и надежности. Колонны отличаются продуманным внутренним устройством и дизайном. Отечественному потребителю предлагаются водонагреватели следующих типов:- Полуавтоматические – Колонки фирмы начали выпускать еще в 1968 году. При эксплуатации используется запальная горелка. Росгэ осуществляется с помощью пьезоэлемента. Основная горелка включается при открытии крана ГВС.
- Автомат – работа от аккумуляторов или гидрогенератора. В серии представлены простые газовые колонки Юнкерс с открытой камерой сгорания и многофункциональные модели модулированной мощности. Производительность горелочного устройства меняется в зависимости от напора воды.
Во внутреннем устройстве газопроточных колонок Юнкерс использует исключительно качественные материалы. Все водонагреватели проходят обязательные испытания и подлежат сертификации.
Более подробную информацию о технических характеристиках отстойников Junkers можно найти в следующей таблице:
Технические характеристики | Модель колонны Юнкерс | |||||
Мощность и расход воды | ||||||
Макс. Номинальная тепловая мощность PN (кВт) | ||||||
Мин. | ||||||
Тяжелая мощность (диапазон регулировки) (кВт) | ||||||
Допустимое давление подаваемого газа | ||||||
Природный газ H G20 (MBAR) | ||||||
Сжиженный газ (бутан/пропан) G30/G31 (MBAR) | ||||||
Расход газа | ||||||
Природный газ H G20 (м³/ч) | ||||||
Газ сжиженный (бутан/пропан) G30/G31 (кг/ч) | ||||||
Количество форсунок | ||||||
Горячая вода | ||||||
Макс. | ||||||
Переключатель объема воды в крайнем правом положении | ||||||
Повышение температуры (°C) | ||||||
Диапазон Дюха (л/мин) | ||||||
Мин. Рабочее давление PWMIN (бар) | ||||||
Переключатель объема воды в крайнем левом положении | ||||||
Повышение температуры (°C) | ||||||
Диапазон Дача (л/мин) | ||||||
Характеристики дымовых газов | ||||||
Необходимое усилие (мбар) | ||||||
Воды потока дымовых газов (г/с) | ||||||
Температура (°С) | ||||||
В маркировке водонагревателя подробная информация о принципе работы и внутреннем устройстве. Разобрать по сокращениям поможет таблица с расшифровкой обозначений:
- Вт – Газовая колонка
- Р – Регулятор мощности
- 10 – Макс. Расход воды (л/мин)
- -2 – исполнение 2
- П – пьезоэлектрический розжиг
- Б – Электронная система розжига на батареях (1,5 В)
- G – Электронная система зажигания от гидрогенератора
- 23 – Обозначение номера на природном газе N
- 31 – Номер обозначения на сжиженном газе
- S…. – код страны
Установка проточного котла Юнкерс
В инструкции по эксплуатации представлена подробная схема подключения водонагревателя. В частности, оговаривается следующее:
Таблица регулировки давления газа | ||||
Природный газ H. | Бутан / Пропан | |||
Идентификатор номера | для изменения конфигурации на 20 мбар | |||
для изменения конфигурации на 20 мбар | ||||
для изменения конфигурации на 20 мбар | ||||
Давление соединения (Мбар) | ||||
Макс. | ||||
Мин. Давление до форсунки (мбар) | ||||
После подключения проточного водонагревателя в паспорте делается отметка о вводе в эксплуатацию. С этого момента у колонки Юнкерс есть планы на гарантийное обслуживание.
Как разжечь газовую проточную колонку юнкерс
В подавляющем большинстве предлагаемые отечественному покупателю водогрейные колонки Юнкерс работают в полуавтоматическом режиме. Розжиг полуавтоматического газового котла осуществляется так:- на передней панели водонагревателя имеется кран, открывающий подачу газа;
- кнопка прижимная и с пьезоэлектрическим запальным фитилем;
- газовый клапан остается нажатым еще 20-30 секунд;
- теперь кнопка отпущена, пламя на горелке должно продолжать гореть.
Как почистить джанкет-колонку своими руками
Любые ремонтные работы газопотребляющего оборудования должен выполнять специалист, имеющий соответствующий допуск. Чистка запальной горелки и теплообменника относится к работам, выполнение которых запрещено. Обслуживание осуществляется на свой страх и риск.Чтобы почистить колонку юнкерс в домашних условиях, вам потребуется сделать следующее:
- отключить подачу газа и воды;
- снять кожух;
- отсоединить дымоприемник и водяной узел;
- снять теплообменник.
Снимите каждую насадку, сняв нагар.Ремонт газовых колонок Юнкерс своими руками приводит к отказу производителя от гарантийного обслуживания производителя.
Колонки Юнкерс – неисправности и способы их устранения
Немецкие водонагреватели встречаются редко. При регулярном обслуживании вероятность поломки и сводится к нулю. Основными неисправностями колонки является затухание фитиля и основной горелки, выход из строя мембраны, водяного узла. Описанные поломки связаны с низким качеством воды и газа.Описание поломки и способы устранения газовых колонок Юнкерс приведены в таблице:
Неисправность | Исключение | |
| Запальная горелка заблокирована. | Прозрачный. * |
| Газ подается в недостаточном количестве. |
|
Слишком низкая температура воды. | Проверьте положение регулятора мощности и установите его на большую мощность. | |
Горелка отключается во время работы устройства. |
|
|
Уменьшенный водопровод. |
|
|
* может сделать только мастер по обслуживанию и ремонту | ||
Вот и пришло время написать статью не о компьютерах и 1, а о ремонте Газовой Колонки Бош/Юнкерс WR13.
Кто бы мог подумать, что ОНО доберется туда. Как установлено, такие вещи в отделе газовых компаний и без специальных знаний лучше не разбирать. На самом деле ничего страшного там нет и при более-менее прямых руках вполне можно сделать самому. Тем более в стране кризис и хочется сэкономить.
Все началось с того, что колонка перестала гаснуть при отключении горячей воды, приходилось запускать и выключать газ вручную.
Гугл подсказал, что этому соответствуют два основных блока: гидроарматура (гидроагрегат) и газовая арматура. Они соединены между собой таким образом, что при подаче воды водяной узел с помощью мембраны, нажимая на штифт, нажимает на газовый клапан, тем самым открывая подачу газа. При отключении воды газовый клапан закрывается. В общем, проблема где-то здесь! (на картинке №14)
Итак, приступим…
Вот он наш пациент:
Все, что нам понадобится, это 2 отвертки (крестовая и плоская) и ключ, чтобы открутить гайку крепления трубы с водой.
В целях безопасности перенесение подачи воды и газа в квартиру.
Снимаем защитный кожух, открутив два винта снизу:
Получаем доступ к стажем:
Вынимаем скобу крепления патрубка подачи воды в теплообменник:
Вынимаем сам патрубок:
Открутить два винта крепления водяного узла к газовым клапанам:
А потом вскрыл картинку с окислами в месте крепления. Механизм был транслирован, и туда была засеяна вода. Металл окислился и познал газовый клапан (перестал возвращаться в исходное положение). Вот и причина отказа в подаче газа!
Постараемся максимально очистить и разработать сам клапан:
Нужно произнести внутрь и вернуть в исходное положение.
Теперь разберем сам водоблок:
Вынимаем кронштейн и берем регулятор потока (Пружинная втулка):
Откручиваем болты и снимаем крышку гидроузла:
Под ней видим изношенную мембрану:
Да и сама крышка развалилась (колонке на данный момент 7 лет):
Как оказалось запчасти на газовые колонки найти не так просто . И цены на них, честно говоря, конские. По цене новой колонки Bosch Junkers GWH 13 P (WR13-2 P2) – 10 000 руб. Нашел самую дешевую в городе Мембрану (код 8700503083) за 1400 руб. и кожух гидроусилителя WR10, 11, 13, 15 (код 8705500105) по 2400 руб. ИТОГО 3600 руб. Более чем третья колонка. Так что, прежде чем начинать ремонт, подумайте, а это необходимо, но было уже поздно. .. Колонка разобрана и ставить новую не хотелось, поэтому решил продолжить начатое! (хотя я чуть не ходил и не пошел за новым китайцем за те же деньги)
Картинка старая и новые детали. Разницу видно сразу:
Теперь устанавливаем новую мембрану и кожух гидроармирования, собирая все в обратном порядке:
Ура. Я все сделал. Теперь пламя загорается и гаснет, как и должно быть!
Что я хочу сказать напоследок?! Когда я толкал колонку 7 лет назад, ее прессовали юнкеры как самую надежную и ремонтопригодную. затрудняюсь сказать, 7 лет много это или мало для надежности, хотя у старых советских людей еще есть люди и хоть что! Но при такой цене запчастей эта ремонтопригодность не нужна. Сейчас бы выбрал самую дешевую Неву или китайский оазис за 4-5 тысяч рублей и при поломке просто выкинул бы не парясь и поставил бы новый на ремонт этого Юнкерса/Боша. Одна надежда, что эта профилактика позволит вам работать колонкой еще хотя бы столько же. ..
Ну и напоследок для тех, кто не понял картинки, дадим ссылку на видео по разборке газовых горелок Бош/Юнкерс от теплотехнической компании СПб: http://www.youtube.com/watch?v =2ain93fyq8.
Почему одна статья правильная про колонки двух разных марок Junkers и Bosch? По сути, колонка Junkers WR-11 и Bosch WR-10 — это одна и та же колонка. Они имеют небольшие отличия в корпусе и рукоятках. Например, на колонках Юнкерса можно найти кран, который закрепляется на гидроагрегате и продается вместе с колонкой. На этом отличия, в общем-то, заканчиваются. Внутри корпуса такая же начинка. Обе колонки полуавтоматические, хорошо зарекомендовали себя своей простотой, обслуживанием, ценой на новинки. В России они очень популярны уже давно. Ремонт этих газовых колонок можно произвести своими руками, воспользовавшись моей пошаговой инструкцией разборки.
Как работает эта колонка? Для того, чтобы его зажечь, необходимо установить ползунок на передней панели в среднее положение и нажать на него. Таким образом, мы принудительно открываем электромагнитный газовый клапан и подаем газ на вертушку (фитиль) газовой колонки. Чтобы газ загорелся, необходимо поджечь его пьезоэлектриком, который находится в левом нижнем углу газовой колонки. После того, как искра зажгла газ, выходящий из фитиля (стойкий), необходимо продолжать удерживать ползунок кнопки нажатием от 10 до 40 секунд. В это время динамик термопары нагревается. Затем отпустите ползунок, фитиль при этом должен продолжать гореть без нажатия. Если этого не произошло, то необходимо сначала повторить всю процедуру. Если спиннер не загорается, то, скорее всего, колонке требуется ремонт или обслуживание, чистка фитиля (стобнант). После того, как термопара прогрелась, она вырабатывает ЭДС, которая самостоятельно удерживает колонку электромагнитного газового клапана в открытом положении. Колонка готова к работе. Остается только выставить на водоблоке нужный вам расход газа и расход воды.
Что происходит, когда вы открываете кран горячей воды смесителя? Далее все просто. Мембрана водяного узла давит на шток, который в свою очередь открывает механический газовый клапан, и газ подается на основную горелку колонки Бош (Юнкерс). Газовая смесь воспламеняется от горящего фитиля соломы и нагревает воду, протекающую через радиатор газовой колонки.
1. Рассматриваем ручку от гидроблока, ставим ползунок газового регулятора в среднее положение, откручиваем два винта снизу корпуса колонки (на Юнкерсе могут быть просто клипсы-защелки) и снимаем корпус.
2. Откручиваем два самопрессующих, крепящих колпачок питателя газа к корпусу колонки и два винта на планке, крепящейся на колпаке, который фиксирует радиатор (теплообменник) газовой колонки.
3. Снимите датчик тяги 1 (он находится с правой стороны дымовой пульпы), отсоедините от него провода. Снять датчик температуры 2 с теплообменника, отсоединив от него провода автоматики. Тут Юнкерс и Бош мало чем отличаются. Бош Провода с датчика тяги сняты, Юнкерс впаян. Не пытайтесь их удалить – просто сломайте.
4. Далее нам ничего не мешает отсоединить колпачок подачи газа от теплообменника (радиатора) и корпуса колонки.
5. Для снятия теплообменника необходимо с левого патрубка теплообменника стянуть патрубок с резьбой, предварительно сняв защелку. Резьбовой патрубок можно не снимать, а шланг горячей воды от него откручивать. С правого патрубка теплообменника необходимо снять трубку, соединяющую теплообменник с водоблоком газовой колонки. Он тоже крепится на защелку, после снятия последней его можно снять. В качестве уплотнений в обоих патрубках используются резиновые кольца. Они часто текут, после разборки в сборе, т.к. резина бурлит и сохнет. Разбирать надо аккуратно. При сборке советую резинки поменять, в любом случае форсунки смазываются при сборке.
6. Нам ничего не мешает снять теплообменник. Хотя… Bosch на задней стенке корпуса применены два кронштейна под теплообменник. Лучше подбить. Они особо не нужны и ни на что не влияют. После этого снимите теплообменник газовой колонки вверх.
7. Отсоединяем штемпельную трубку от горелки. Сверху крепится такой скобой (если вам ее не подкинули) и в районе зыклера крепится на защелку. Применяем отвертку в районе защелки и снимаем вверху пазы.
8. За трубкой находится керамический запальный электрод. Он также прикреплен к быстроразъемной защелке и легко снимается.
9. Для снятия горелки откручиваем пару винтов крепления горелки к корпусу газовой колонки, и пару винтов крепления горелки в блоке газовой колонки. Далее аккуратно подводим отвертку на термопару вниз так, чтобы она вышла из корпуса горелки. Вы можете подойти, чтобы извлечь горелку из газового блока.
10. Для очистки горелки разберите ее на части. Для этого нам нужно открутить 4 винта. Отделить две части горелки от газовой рампы.
Собственно, разборка колонки завершена. Для обслуживания (уборки) этого вполне достаточно. Газовый блок обычно не ломается, если туда никто не лезет. Там нечего делать. Это фабрика. При необходимости можно снять еще один гидроблок и разобрать для замены мембраны или масляной крышки.
Разобранные элементы тщательно протереть, промыть от пыли, копоти и других отложений.
Особое внимание теплообменнику. Мою и снаружи и внутри химией или раствором лимонной кислоты. Она, кстати, сильно съедена россыпью и ржавчиной изнутри. Если вода из скважины, с повышенной жесткостью, то это просто необходимо делать при каждом ТО, ибо она зарастает изнутри, чтобы компрессор потом не дул. Винт и копоть ухудшают теплообмен, увеличивают расход газа, могут привести теплообменник к выходу из строя. Сгоревшие теплообменники на этих колонках встречаются редко, а вот закопченные забиты очень часто. И колонка Бош, и юнкерсы начинают хорошо греть воду. Обычно все эти «косяки» плавают в начале зимы, когда вода в трубы начинает поступать более холодная, чем летом.
В горелке скапливается пыль, которая попадает в устройство с воздухом, а продукты горения идут низко на процессы сверху. В этой колонке горелка без разборки не скрутится, так что гоните всех, кто предлагает вам почистить колонку пылесосом – это морозильники!
Очистить термопару от нагара и нагара. Сгоревшей термопары на этих динамиках не встречал. Пьезоэлектрический изолятор лучше протирать от нагара и грязи спиртом, чтобы он ни блестел на корпусе. Хорошенько продуйте трубку штампа от пыли. Чаще всего из-за этой грязи в трубке фитиль слабеет, дымит, а термопара и колонка могут светиться и не гореть. Прочистка трубки обычно решает проблему, и столбик фитиля загорается. В идеале пламя штампа должно быть синим и бить термопару горизонтально. Если пламя Фитила желтое и большой «язык» поднимается вверх, то заднюю часть явно нужно чистить.
Теперь о неисправностях колонок Юнкерс (Юнкерс), Бош (БОШ)
- Как писал выше, колонка собрана на резиновых уплотнительных кольцах. Старые колонки обрабатываются, и уплотнения начинают течь. Хорошо, если они есть у мастеров. Часто мы встречаемся с разными колхозными вариантами от намотки до герметиков.
- Мембрана водоблока, в отличие от мембран китайских колонок, работает очень долго. Разорванную мембрану я встречал один раз. Цена оригинальной мембраны около 1800 руб., китайский аналог стоит в районе 400 руб. Кто как найдет. Смысла в оригинале нет, по цене места.
- Водяной узел газовой колонки в сборе стоит в районе 4500-5000 руб. Цена высока. Ремкомплекты уплотнений проданы. Разобрать гидроблок можно самостоятельно. Часто в блоке течет регулятор канала. Это лечится заменой кольца.
- Редко, но встречается течь сальника штока водоблока. Увы, отдельно сальник не заменить. Меняется с крышкой водоблока. Цена чехла с запасом 2700 руб. Очень дорого!
- На Юнкерсе (Junkers) часто мучает датчик тяги и датчик перегрева. Иногда они так страдают, что я меняю весь комплект термопары и датчиков. Если в планы не входит менять автоматику, то по датчику температуры можно безболезненно сориентироваться (на многих импортных газовых колонках его нет). Крик датчика тяги не советует вещь явно нужная и спасающая не одну жизнь. Прекращает подачу газа в колонку, если дымоход пропал. Его можно закоротить на время, чтобы не сидеть без горячей воды, а только чтобы быстро найти ему замену.
Если вы решили купить такую колонку, то читайте отзывы на полезном сайте “Оззовик”. Каждый описал свою колонку и выставил оценки. Мой отзыв достаточно старый. http://otzovik.com/review_1713020.html.
Теперь я бы поставил четвертую четверку этого столбца. Я рекомендую покупать. Обычно все лечится без запчастей. Из “минусов” колонки отмечу большую цену на запчасти. К счастью, ломаются они не часто.
Если кому интересно, выкладываю здесь Инструкцию по газовым колонкам Bosch и Junkers
Инструкция по газовой колонке /upload/file/quickdir/201104111631310. Инструкция для колонн THERM 4000 O Type R. PDF
Инструкция на газовую колонку юнкерс /upload/file/quickdir/gazovaya_kolonka_bosch_junkers_wr10_13_15p_1.pdf
Короче у меня все есть. Залезть в колонку самому, или позвонить мне, решать вам.
Надеюсь, статья была для вас более полезной.
Благодаря простоте монтажа, эксплуатации и безопасности газовые колонки Юнкерс завоевывают свою популярность как в частных домах, так и в обычных многоэтажках. Этот прибор будет очень полезен в семьях с маленькими детьми, ведь из-за частых отключений горячего водоснабжения ребенок может заболеть, а постоянный нагрев воды на газовой плите не очень удобен.
Разновидности колонн
Все немецкие газовые колонки Юнкерс комплектуются различными типами стобнантов. Это служит основанием для их отличия друг от друга. Газовые динамики доступны в следующих версиях:
- Юнкерс в;
- Юнкерс р;
- Юнкерс Г.
Первый тип колонок не имеет горящего штампа, поэтому воспламенение в нем происходит от двух аккумуляторов.
Пролетная колонна в данном случае полностью автоматизирована и поэтому запускает пуск, контролирует уровень напора воды и следит за давлением в водопроводе, чтобы правильно настроить режим отопления. Также он оснащен датчиком, который в нужный момент сообщит владельцу о неисправностях в колонке, что поможет в кратчайшие сроки устранить неисправность и предотвратить поломку всего устройства.
Если посмотреть отзывы о данной версии колонки, то можно сделать вывод, что срок ее службы составляет более 10 лет, что является большим плюсом по сравнению с аналогами.
Юнкерс р оснащен пьезорожигом, то есть стаммер, который установлен в приборе, будет находиться в соседнем состоянии постоянно при работе прибора. Она не автоматизирована, поэтому приходится самостоятельно регулировать давление воды в системе.
Форма Г оснащена гидродинамическим генератором, производящим пателе горелки (разброса в нем нет). Такое устройство способно работать при давлении 0,35 атм и оснащено технологией Hydro Power. Также этот тип колонки Юнкерс производится в двух размерах:
- стандарт;
- мини.
Все комплектующие у них одинаковые, разница только в размерах.
Преимущества и недостатки
Аппарат имеет как преимущества, так и недостатки. Дополнительные преимущества следующие характеристики:
- Модуляция пламени оборудована;
- повышенная безопасность;
- адаптация для использования в России;
- красивый внешний вид.
Благодаря своему дизайну Junkers прекрасно впишется в любой интерьер. Устройство работает при давлении газа 13 мбар. Такое давление присутствует во всех газопроводах в российских домах. Если сравнивать с европейским давлением (20 мбар), то оно существенно ниже, что создает проблемы при покупке других газовых колонок. Устройство эффективно функционирует в многоэтажном доме, где давление в водопроводной системе очень низкое (от 0,1 атм. )
Юнкерс имеет повышенную безопасность и низкую стоимость по сравнению с аналогами. При изменении напора воды прибор автоматически подберет мощность, при которой нагрев воды будет оптимальным. Устройство собрано немецкими конструкторами и имеет гарантию 2 года. При правильной установке и эксплуатации устройство сможет прослужить более 13 лет.
Среди недостатков выделяют Дело в том, что в большинстве модификаций газовых колонок Юнкерс имеет повышенный уровень шума. В процессе эксплуатации устройства появляются проблемы с теплообменником и протечками в уплотнителях, что создает риск испортить напольное покрытие под газовой колонкой или вовсе затопить соседей.
Общие поломки
Часто устройство ломается из-за неправильной эксплуатации. Бывает, что это происходит из-за коррозии, плохого качества воды и скачков электрического напряжения. Если после приобретения был обнаружен брак, его устраняют бесплатно в сервисном центре.
Платный ремонт ориентировочно стоимость 1500 р. Цена зависит от сложности поломки. Рекомендуется самостоятельно сдать устройство в сервис, чтобы сэкономить на доставке или вызвать частного мастера. Наиболее частые неисправности:
- протечка воды;
- перегрев;
- появление громких звуков, исходящих от устройства;
- вода не нагревается; Датчик
- перестал работать.
В основном такие поломки происходят из-за образования большого слоя накипи. Для того чтобы самостоятельно отремонтировать устройство, необходимо определить причину, приобрести оригинальные запчасти, следовать рекомендациям специалистов и изучить основные правила ремонта данного типа котлов.
После ремонта необходимо убедиться, что все крепления аппарата правильно закреплены, а при его работе не будет утечки газа. Самостоятельно ремонтировать устройство допускается только при наличии подобного опыта. Должны применяться только оригинальные запасные части, приобретенные у Bosch.
Стоимость устройства
Стоимость устройства полностью зависит от размера (стандартный или мини) и его версии (B, P, G). В среднем цена на вид Б варьируется от 10 до 13 тысяч рублей, на вид П от 6,8 до 9..7 тыс. руб., на версии G от 11 до 12 тыс. руб.
К каждому устройству прилагается подробная инструкция, в которой описывается техническая составляющая устройства, инструкции по установке, настройке и уходу. Производитель рекомендует не устанавливать устройство самостоятельно, а довериться специалистам газовой службы. Ведь неправильная установка может не только сломать устройство, но и нанести существенный вред неумело установщику.
Устройство имеет большое количество положительных отзывов от довольных покупателей. Они считают его надежным, безопасным и доступным аппаратом.
Грамотно подобранные оригинальные запчасти Запчасти для колонок Junkers Являются гарантией бесперебойной работы оборудования от компании «Бош» и качественного нагрева воды в любых объемах. В гидротехнике от немецкого производителя продуман каждый штрих, поэтому используются качественные запчасти для газовой колонки Юнкерс 9. 0827 Можно значительно продлить срок службы водообмена и снизить затраты на последующий непредвиденный ремонт.
Наша компания предлагает оригинальные и рекомендованные производителем запчасти, расходные материалы, необходимые как для ремонта, так и для ремонта. Если квартира/дом требует ремонта Газовая колонка Юнкерс Запчасти Купить Возможно в следующем ассортименте:
- Теплообменники для водонагревателей WR275 WR350 WR400;
- Мембраны, сальники, прокладки;
- Блоки автоматического розжига;
- Датчики температуры накладные и встраиваемые;
- Коллекторы, трехходовые клапаны, реле давления дыма и др.
Базовые узлы безопасности (рис. 1, 2) 1 Датчик отходящих газов (рис. 1). Температура срабатывания Устройство гидроусиления (рис. |
Отремонтированная газовая колонка юнкерс, запчасти Для чего приобретались в нашем магазине, высокая эффективность, экономичный расход топлива и не требует дополнительных затрат на обслуживание (при условии профессионального ремонта, затем установки запчастей).
| ФОТО | ОПИСАНИЕ | |||||||||||||||||
Водопроводная арматура WR13/13-2 Bosch (87070063430) Гидроарматура WR10/10-2/11 BOSCH (87070062860) Водопроводная арматура WR15/15-2 Bosch (87070063440)
| ||||||||||||||||||
Пьезокопка газовая колонка Юнкерс. Бош. Пьезокопка (пьезопламенитор, кнопка Пьезорозага) Колонки Junkers (8748108023) | ||||||||||||||||||
Колонка газовая “Юнкерс”: описание и отзывы
Для нагрева воды в домах и квартирах все чаще используются газовые колонки, которые просты в эксплуатации и позволяют регулировать интенсивность нагрева. Посетив магазин, вы можете столкнуться с проблемой выбора той или иной модели.
Сложность выбора
В первую очередь стоит обратить внимание на популярных производителей, выпускающих продукцию, зарекомендовавшую себя на современном рынке. Это газовая колонка Юнкерс, которая имеет множество преимуществ. Перед приобретением такого оборудования следует более подробно ознакомиться с характеристиками, а также инструкцией к той или иной модели. Не мешайте выбору и отзывам пользователей.
Общее описание газовых колонок марки Юнкерс
Как показывает практика, все водонагреватели от производителя Юнкерс хорошо адаптированы к эксплуатации в условиях России. Данное оборудование имеет множество преимуществ. Например, устройства приспособлены для работы в газопроводах, давление в которых достигает значения 13 мбар. Если рассматривать неадаптированные устройства, то в таких системах они будут менее производительны.
Стоит отметить и низкий напор. Газовая колонка Юнкерс способна работать в этих условиях. Особенно это касается многоэтажных домов. Даже если давление воды в системе 0,1 атм, колонка все равно будет работать.
Эти устройства обладают высокой производительностью. За минуту можно получить воду в объеме от 11 до 16 литров. Смешивание воды происходит в смесителе, а пламя модулируется автоматическим изменением мощности, которая будет зависеть от объема потока воды. Вы можете рассчитывать на качество немецкой сборки, безопасность и долгий срок службы. Производители дают гарантию на свою продукцию 2 года.
Описание разных типов колонок марки Юнкерс
Если вас заинтересовала газовая колонка “Юнкерс”, то вам следует учитывать особенности разных моделей, которые относятся к определенным сериям. Например, оборудование серии В не имеет постоянно горящего запальника. Огонь ведется от двух батарей. Колонка включается автоматически, имеет несколько систем безопасности и контроля тяги.
Вы можете использовать функцию ионизационного регулирования пламени и рассчитывать на срабатывание предохранителя. Температура и расход воды регулируются, в зависимости от того, каким будет давление воды в водопроводе. Узнать о неисправностях можно по дисплею. Колонки этой серии изготовлены из качественной меди, которая может прослужить 15 лет. Газовая колонка Юнкерс также может относиться к серии Р, оборудование в этом случае имеет пьезоискру, а запальник будет гореть постоянно. Расход и мощность регулируются отдельно. Через термоэлектрическую систему контролируется интенсивность пламени. В оборудовании, которое относится к серии G, производитель предусмотрел технологию зажигания. Наименьшим минимальным напором воды, при котором будет работать колонка, является показатель 0,35 атм. Горелка не имеет горелки, а розжиг осуществляется с помощью гидродинамического генератора. Если вы предпочитаете одну из колонок серии G, то можете рассчитывать на то, что сможете подключить технику сразу к трем точкам водозабора. Все модели могут иметь минимальный или стандартный размер. Обе версии имеют одинаковое оснащение, а разница только в размерах. Стоимость зависит от аппарата и необходимости транспортировки и установки.
Отзывы о колонках “Юнкерс”
Газовая колонка Юнкерс, о которой вы можете прочитать ниже, по мнению пользователей, может столкнуться с проблемой. Несмотря на то, что конструкция таких устройств является одной из самых совершенных на сегодняшний день, поломки все же случаются. Это может привести к перепадам напряжения, коррозии корпуса, а также образованию накипи. Заводской брак устраняется бесплатно.
Потребители подчеркивают, что проблема может возникнуть при выходе из строя фильтра розжига. Как причина в данном случае поломка клапана, термопары или датчика дымовых газов. Иногда бывает так, что колонка не греет воду, в этом случае необходимо обратить внимание на исправность теплообменника.
По словам покупателей, иногда водонагреватель начинает шуметь и нагреваться. Причина в этом случае – забитый накипью или поломка радиатора. «Бош Юнкерс» – газовая колонка, современная технология, но даже при эксплуатации такого оборудования могут возникнуть сложности. Некоторые пользователи отмечают, что корпус может начать протекать. Иногда это вызвано проблемами с теплообменником или сальником. Если вы заметили, что искра воспламеняется, возможно, сломался регулятор пламени.
Колонка WR 275 инструкция по эксплуатации
Если вы купили газовую колонку Junkers WR 275, вам следует ознакомиться с инструкцией, из которой можно узнать, что при работе может появиться запах газа. При возникновении такой ситуации необходимо немедленно закрыть газовый кран, открыть окно и не пользоваться электрическими выключателями. Открытый огонь необходимо потушить, после чего следует немедленно вызвать газовую компанию.
Во избежание создания пожароопасной ситуации вблизи устройства не следует хранить легковоспламеняющиеся материалы и жидкости. Газовую колонку Юнкерс, инструкция по эксплуатации которой прилагается к товару, следует использовать в помещениях, куда подается воздух извне. Поэтому важно установить вентиляционную систему площадью 0,02 м 2 Газовое оборудование мощностью 30 кВт.
Заключение
При монтаже дымохода следить, чтобы его общая длина в горизонтальном направлении не превышала 3 м, это касается новых домов. Если установка оборудования будет вестись в старом доме, то этот показатель может быть равен 6 м.
Подбор, продажа и поставка оригинальной продукции. Можно ли защитить свою газовую колонку от серьезных поломок
Главная > Дизайн > Газовая колонка Юнкерс Узнать дату выпуска. Запчасти для колонок Юнкерс: Подбор, продажа и поставка оригинальных товаров. Можно ли уберечь свою газовую колонку от серьезных поломок
Юнкерс существовал до 1932 года. С этого момента компания была выкуплена Bosch Gruppe, что, впрочем, не повлияло на название водонагревателей, выпускаемых подразделением.
Вытяжные газовые колонки Junkers (Юнкерс) выпускаются в нескольких модификациях, отличающихся принципом зажигания, а также типом камеры сгорания. У отечественного потребителя популярны проточные котлы, работающие с использованием запальной горелки. Средний срок службы колонны UNCERS превышает 15 лет.
Устройство колонны Junkers
Торговая марка Junkers считается синонимом качества и надежности. Колонны отличаются продуманным внутренним устройством и дизайном. Отечественному потребителю предлагаются водонагреватели следующих типов:
- Полуавтоматические – Колонки фирмы начали выпускать еще в 1968 году. При эксплуатации используется запальная горелка. Росгэ осуществляется с помощью пьезоэлемента. Основная горелка включается при открытии крана ГВС.
- Автомат – работа от аккумуляторов или гидрогенератора. В серии представлены простые газовые колонки Юнкерс с открытой камерой сгорания и многофункциональные модели модулированной мощности. Производительность горелочного устройства меняется в зависимости от напора воды.
Во внутреннем устройстве газопроточных колонок Юнкерс использует исключительно качественные материалы. Все водонагреватели проходят обязательные испытания и подлежат сертификации.
Более подробную информацию о технических характеристиках отстойников Junkers можно найти в следующей таблице:
Технические характеристики | Модель колонны Юнкерс | |||||
Мощность и расход воды | ||||||
Макс. Номинальная тепловая мощность PN (кВт) | ||||||
Мин. Номинальная тепловая мощность PMIN (кВт) | ||||||
Тяжелая мощность (диапазон регулировки) (кВт) | ||||||
Допустимое давление подаваемого газа | ||||||
Природный газ H G20 (MBAR) | ||||||
Сжиженный газ (бутан/пропан) G30/G31 (MBAR) | ||||||
Расход газа | ||||||
Природный газ H G20 (м³/ч) | ||||||
Газ сжиженный (бутан/пропан) G30/G31 (кг/ч) | ||||||
Количество форсунок | ||||||
Горячая вода | ||||||
Макс. | ||||||
Переключатель объема воды в крайнем правом положении | ||||||
Повышение температуры (°C) | ||||||
Диапазон Дюха (л/мин) | ||||||
Мин. Рабочее давление PWMIN (бар) | ||||||
Переключатель объема воды в крайнем левом положении | ||||||
Повышение температуры (°C) | ||||||
Диапазон Дача (л/мин) | ||||||
Характеристики дымовых газов | ||||||
Необходимое усилие (мбар) | ||||||
Воды потока дымовых газов (г/с) | ||||||
Температура (°С) | ||||||
В маркировке водонагревателя подробная информация о принципе работы и внутреннем устройстве. Разобрать по сокращениям поможет таблица с расшифровкой обозначений:
- Вт – Газовая колонка
- Р – Регулятор мощности
- 10 – Макс. Расход воды (л/мин)
- -2 – исполнение 2
- П – пьезоэлектрический розжиг
- Б – Электронная система розжига на батареях (1,5 В)
- G – Электронная система зажигания от гидрогенератора
- 23 – Обозначение номера на природном газе N
- 31 – Номер обозначения на сжиженном газе
- S…. – код страны
Установка проточного котла Junkers
В инструкции по эксплуатации представлена подробная схема подключения водонагревателя. В частности, оговаривается следующее:
Таблица регулировки давления газа | ||||
Природный газ H. | Бутан / Пропан | |||
Идентификатор номера | для изменения конфигурации на 20 мбар | |||
для изменения конфигурации на 20 мбар | ||||
для изменения конфигурации на 20 мбар | ||||
Давление соединения (Мбар) | ||||
Макс. | ||||
Мин. Давление до форсунки (мбар) | ||||
После подключения проточного водонагревателя в паспорте делается отметка о вводе в эксплуатацию. С этого момента у колонки Юнкерс есть планы на гарантийное обслуживание.
Как зажечь газовую проточную колонку юнкерс
В подавляющем большинстве предлагаемые отечественным покупателям водогрейные колонки Юнкерс работают в полуавтоматическом режиме. Розжиг полуавтоматического газового котла осуществляется так:
- на передней панели водонагревателя имеется кран, открывающий подачу газа;
- кнопка прижимная и с пьезоэлектрическим запальным фитилем;
- газовый клапан остается нажатым еще 20-30 секунд;
- теперь кнопка отпущена, пламя на горелке должно продолжать гореть.
Запальная горелка остается включенной в течение всего дня. При открытии крана горячей воды котел включится автоматически. Регулировка газовой колонки осуществляется самостоятельно, с помощью двух ручек-регуляторов: изменения давления газа и воды.
Как почистить раструбную колонку своими руками
Любые ремонтные работы газопотребляющего оборудования должен выполнять специалист, имеющий соответствующий допуск. Чистка запальной горелки и теплообменника относится к работам, выполнение которых запрещено. Обслуживание осуществляется на свой страх и риск.
Чтобы почистить колонку юнкерс в домашних условиях, вам потребуется сделать следующее:
- отключить подачу газа и воды;
- снять кожух;
- отсоединить дымоприемник и водяной узел;
- вытащите теплообменник.
Радиатор водонагревателя моют в теплой воде с добавлением любого неабразивного моющего средства жесткой щеткой с длинным ворсом. Очистить фитиль и основную горелку можно с помощью специального отбора. Снимите каждую насадку, сняв нагар.
Ремонт газовых колонок Юнкерс своими руками приводит к отказу производителя от гарантийного обслуживания производителя.
Колонки Юнкерс – неисправности и способы их устранения
Водонагреватели немецкие встречаются редко. При регулярном обслуживании вероятность поломки и сводится к нулю. Основными неисправностями колонки является затухание фитиля и основной горелки, выход из строя мембраны, водяного узла. Описанные поломки связаны с низким качеством воды и газа.
Описание поломки и способы устранения газовых колонок Юнкерс приведены в таблице:
Ошибка | Исключение | |
| Запальная горелка заблокирована. | Прозрачный. * |
| Газ подается в недостаточном количестве. |
|
Слишком низкая температура воды. | Проверьте положение регулятора мощности и установите его на большую мощность. | |
Горелка отключается во время работы устройства. |
|
|
Уменьшенный водопровод. |
|
|
* может сделать только мастер по обслуживанию и ремонту | ||
Газовая колонка Junkers, установленная в доме, обеспечит быструю подготовку горячей воды и порадует отличным внешним видом. Это современное водонагревательное оборудование, изготовленное на основе передовых технологий. Однако использование передовых разработок не лишило газовые колонки Юнкерс определенных недостатков. Тем не менее, они встречаются во многих домах и квартирах. Вот основные преимущества этих колонок:
- Отличный внешний вид – колонки Юнкерс имеют отличный строгий дизайн;
- Большой выбор исполнения;
- Удобное управление – минимум элементов управления.
На выбор покупателей был предоставлен большой выбор колонок, различающихся по своим характеристикам, тепловой мощности и типу системы зажигания. Некоторые дизайнерские решения, к сожалению, отсутствуют. Основное преимущество – доступная цена. Проточные газовые колонки этого производителя предлагаются во многих магазинах по продаже водогрейного и газового оборудования. Какие отзывы о газовых колонках Юнкерс? Об этом расскажет наш обзор.
Газовые колонки Юнкерс получили множество положительных и отрицательных отзывов. Ознакомившись с ними, вы сможете сделать правильный выбор и выбрать самую надежную газовую колонку.
Газовая колонка Junkers WR 13P
Геннадий
Газовую колонку Junkers WR 13P мы купили меньше года назад и уже планируем ее менять. По своей конструкции колонка напоминает дырявое сито – вода течет из всех отверстий, а теплообменник уже пару раз впаивался. Такое ощущение, что сам теплообменник сделан из тонкой фольги и совершенно не приспособлен для работы в газовом оборудовании. Не проходит и недели, чтобы не пришлось что-то вытаскивать или паштетить, просто выводит из себя. Постоянно текут сальники, а газовый редуктор через пару месяцев эксплуатации вышел из строя. Если хотите сохранить крепкие нервы, не покупайте эту колонку, лучше купите газовую колонку Бош.
Преимущества:
- Электроподжиг, благодаря которому колонка избавляется от постоянно горящего штампа;
- Хорошо работает при пониженном давлении, газ ставится в цену уверенно и без молитвы;
- Максимальная производительность 13 л/мин, то что нужно для двух кранов.
Недостатки:
- Течет все, что может течь, начиная от уплотнений и заканчивая теплообменником;
- Шум при работе старой советской колонки.
Колонка газовая Junkers Minimaxx WR 15P
За строгим внешним видом и хорошими характеристиками скрыта бедная начинка, мало чем отличается от начинки бытовой газовой колонки оазис. Начнем с теплообменника – он нереально тонкий, его снимали через полгода после покупки колонки. Потом слои начали течь, их приходилось постоянно менять, иначе можно было затопить соседей. Иногда шаркает, так как срабатывает газ-контроль – и невозможно понять, что вдруг срабатывает. Починить ее “внутренности” невозможно, так как все очень тонко, тонко, неудержимо, не знаю, как это было разработано и как они производят один сплошной изъян. И даже тот факт, что он может работать с небольшим напором, не оправдывает его закусочную обвязку. Это не столб, это сплошная мука.
Преимущества:
- Простое управление, нет лишних ручек и кнопок, легко регулируется температура;
- Хорошая производительность, можно открыть сразу два крана или принять душ, пока кто-нибудь не помоет посуду;
- Шума не много, его шум никого не пугает.
Недостатки:
- Эта колонка сама по себе является одним большим недостатком, так как ломает буквально все подряд;
- Ужасный теплообменник, тончайшая медь, не выдерживающая нагрева;
- Постоянно течет, угрожая затопить соседей. Кто знает ее, как сломать ее в следующий раз;
- Ремонту не поддается, как нельзя ремонтировать эти “сопли”.
Горелка газовая Junkers Minimaxx WR 13G
В общем хорошая колонка, прослужила она три года, после чего у нее начал течь теплообменник. Разборка показала, что в нем образовалась трещина. Это была самая серьезная неисправность, и на троих она служила исправно. Как оказалось теплообменник chliphe это болезнь всех газовых колонок этого производителя. Факт довольно странный, учитывая, что торговая марка принадлежит такой известной компании, как Bosch. Вердикт такой – если с теплообменником повезет, то газовая колонка прослужит долго. Если не повезет, придется постоянно пережимать теплообменник.
Преимущества:
- Отсутствие батареек позволяет избавиться от лишних расходов, так как розжиг производится от миниатюрного генератора, вращающегося под давлением воды;
- Солидный внешний вид, без излишеств;
- Производительность до 13 л/мин, хватает на воротник и душевую кабину.
Недостатки:
- Члипский теплообменник, исправно течет и требует пайки. И пайка помогает ненадолго;
- Иногда проходит как без видимых причин, которых мне так и не удалось найти.
Колонка газовая Юнкерс Minimaxx WR 10P
Если колонка газовая Юнкерс не зажигает горелку, пора чистить стойло. К такому выводу я пришел спустя год с колонкой Minimaxx WR 10P. Устройство неплохое, но не лишено некоторых недостатков – и горелка красноречивое тому доказательство. Купил эту колонку из соображений экономии, поэтому взял модель с минимальной мощностью, так как живу один, и обычно она работает либо на кран, либо на душ. Колонка быстро греет воду, поджигается без ваты и экранов. Порадовало наличие защиты от перегрева и системы газ-контроля – это делает колонку более безопасной.
Преимущества:
- Быстрый нагрев воды, не нужно долго ждать пока она нагреется;
- Минимум контролей, нет лишнего, типа самодиагностики;
- Максимально простая конструкция, можно отремонтировать устройство самостоятельно, без вызова мастера;
- Не нужно тратить деньги на батарейки.
Недостатки:
- Часто бывают проблемы с работой кулака, но сама горелка почти никогда не ругается;
- Производитель обещал безпроблемный запуск при минимальном давлении, но я бы не сказал, что заводится всегда – летом с двух-трех попыток заводится, когда вода еле течет.
Колонка газовая Junkers Jetatherm WR 275-1KDP
Купил эту колонку давно. Читая отзывы о современных колонках невольно поражаешься насколько тяжело было качество. Но нашей колонке уже 7 или 8 лет. За это время ничего в ней не ломал, только пару раз менял текущие прокладки. Но в остальном модель заслуживает положительного отзыва – она надежна, хорошо работает в условиях пониженного давления. Спокойно греет воду до 55-60 градусов, для дома этого более чем достаточно. Правда, я бы с удовольствием добавил ее к зажиганию на батарейках – и тогда бы ей цены не было.
Благодаря простоте монтажа, эксплуатации и безопасности газовые колонки Юнкерс завоевывают свою популярность как в частных домах, так и в обычных многоэтажках. Этот прибор будет очень полезен в семьях с маленькими детьми, ведь из-за частых отключений горячего водоснабжения ребенок может заболеть, а постоянный нагрев воды на газовой плите не очень удобен.
Разновидности колонок
Все немецкие газовые колонки Юнкерс комплектуются различными типами стобнантов. Это служит основанием для их отличия друг от друга. Газовые динамики доступны в следующих модификациях:
- Юнкерс в;
- Юнкерс р;
- Юнкерс Г.
Первый тип колонок не имеет горящего штампа, поэтому воспламенение в нем происходит от двух аккумуляторов.
Пролетная колонна в данном случае полностью автоматизирована и поэтому запускает пуск, контролирует уровень напора воды и следит за давлением в водопроводе, чтобы правильно настроить режим отопления. Также он оснащен датчиком, который в нужный момент сообщит владельцу о неисправностях в колонке, что поможет в кратчайшие сроки устранить неисправность и предотвратить поломку всего устройства.
Если посмотреть отзывы о данной версии колонки, то можно сделать вывод, что срок ее службы составляет более 10 лет, что является большим плюсом по сравнению с аналогами.
Юнкерс р оснащен пьезорожигом, то есть стаммер который установлен в приборе будет находиться в соседнем состоянии постоянно при работе прибора. Она не автоматизирована, поэтому приходится самостоятельно регулировать давление воды в системе.
Форма Г оснащена гидродинамическим генератором, производящим пателе горелки (разброса в нем нет). Такое устройство способно работать при давлении 0,35 атм и оснащено технологией Hydro Power. Также этот тип колонки Юнкерс выпускается двух размеров:
- стандарт;
- мини.
Все комплектующие у них одинаковые, разница только в размерах.
Преимущества и недостатки
Аппарат имеет как преимущества, так и недостатки. Дополнительные преимущества следующие характеристики:
- модуляция пламени оборудована;
- повышенная безопасность;
- адаптация для использования в России;
- красивый внешний вид.
Благодаря своему дизайну Junkers прекрасно впишется в любой интерьер. Устройство работает при давлении газа 13 мбар. Такое давление присутствует во всех газопроводах в российских домах. Если сравнивать с европейским давлением (20 мбар), то оно существенно ниже, что создает проблемы при покупке других газовых колонок. Прибор эффективно функционирует в многоэтажном доме, где давление в водопроводной системе очень низкое (от 0,1 атм.)
Юнкерс имеет повышенную безопасность и низкую стоимость по сравнению с аналогами. При изменении напора воды прибор автоматически подберет мощность, при которой нагрев воды будет оптимальным. Устройство собрано немецкими конструкторами и имеет гарантию 2 года. При правильной установке и эксплуатации устройство сможет прослужить более 13 лет.
Среди недостатков выделяют Дело в том, что в большинстве модификаций газовых колонок Юнкерс повышен уровень шума. В процессе эксплуатации устройства появляются проблемы с теплообменником и протечками в уплотнителях, что создает риск испортить напольное покрытие под газовой колонкой или вовсе затопить соседей.
Распространенные поломки
Часто устройство выходит из строя из-за неправильной эксплуатации. Бывает, что это происходит из-за коррозии, плохого качества воды и скачков электрического напряжения. Если после приобретения был обнаружен брак, его устраняют бесплатно в сервисном центре.
Платный ремонт ориентировочно стоимость 1500 р. Цена зависит от сложности поломки. Рекомендуется самостоятельно сдать устройство в сервис, чтобы сэкономить на доставке или вызвать частного мастера. Наиболее частые неисправности:
- течь воды;
- перегрев;
- появление громких звуков, исходящих от устройства;
- вода не нагревается; Датчик
- перестал работать.
В основном такие поломки происходят из-за образования большого слоя накипи. Для того чтобы самостоятельно отремонтировать устройство, необходимо определить причину, приобрести оригинальные запчасти, следовать рекомендациям специалистов и изучить основные правила ремонта данного типа котлов.
После ремонта необходимо убедиться, что все крепления прибора правильно закреплены, а при его работе не будет утечки газа. Самостоятельно ремонтировать устройство допускается только при наличии подобного опыта. Должны применяться только оригинальные запасные части, приобретенные у Bosch.
Стоимость аппарата
Стоимость аппарата полностью зависит от размера (стандарт или мини) и его исполнения (В, П, Г). В среднем цена на вид Б варьируется от 10 до 13 тысяч рублей, на вид П от 6,8 до 9..7 тыс. руб., на версии G от 11 до 12 тыс. руб.
К каждому устройству прилагается подробная инструкция, в которой описывается техническая составляющая устройства, инструкция по установке, настройке и уходу. Производитель рекомендует не устанавливать устройство самостоятельно, а довериться специалистам газовой службы. Ведь неправильная установка может не только сломать устройство, но и нанести существенный вред неумело установщику.
Прибор имеет большое количество положительных отзывов от довольных покупателей. Они считают его надежным, безопасным и доступным аппаратом.
Простая в эксплуатации Газовая колонка Юнкерс немецкого производства предназначена для использования в квартирах или частных домах, где нет горячего централизованного водоснабжения. Агрегаты делятся на несколько классов по типу зажигания и мощности. Все они адаптированы для работы в российских условиях, способны работать при критически низком давлении в системе (до 0,1 атм), что особенно актуально для многоэтажных домов.
Предварительно перед выбором устройства необходимо подробно изучить все характеристики, иначе можно предположить ошибку и приобрести неподходящий вариант.
Разновидности газовых колонок Юнкерс
Все модификации газовых колонок Юнкерс комплектуются различными типами стобнантов.
Юнкерс версия “В”
Bosch Therm 4000 OW 10-2B
Горелка Ражиги осуществляется от 2 аккумуляторов. Запуск водонагревателя происходит на автоматизированном уровне. Имеется комплексная система, отвечающая за безопасность эксплуатации:
- контроллер степени тяги; предохранительный клапан
- ;
- ионизационный поджигатель.
Уровень давления воды и температурный режим регулируются исходя из расхода в водопроводной системе. Эта версия имеет индикатор неисправности, сообщающий о необходимости ремонта газовой колонки Юнкерс.
Судя по отзывам пользователей и заявлениям производителя, агрегат этой серии способен эксплуатироваться более 10 лет. В эту классификацию входят все разновидности газовых колонок Junkers WR, в том числе min-maxx и Junkers WR 10, но с приставкой «В».
Юнкерс “П”
В этих версиях установлен пьезорожиг, костер всегда будет в прогретом состоянии. Напор воды и расход настраиваются отдельно. В моделях WR13-P, 15-п, 10-п установлено термоэлектрическое устройство, контролирующее уровень пламени.
Junkers “G”
В агрегатах класса “G” есть технология HYDRO POWER, и они способны функционировать при давлении 0,35 атм. Горелка зажигается с помощью гидродинамического генератора. Приборы класса «Г» работают на три точки водозабора. Модификации: WR 13-G, 15-G, 10-G.
Стоимость агрегатов
На рынок выпускаются модификации двух исполнений – стандарт и мини. Они отличаются размерами, все остальные параметры полностью идентичны. Стоимость устройств зависит от габаритов, необходимости транспортировки и монтажа. В среднем цена устройств равна следующим показателям:
Варианты размера | Размерные параметры | Стоимость, руб. | |||
Стандартный | Миниатюрный | Высота см. | Ширина см. | Глубина, см. | |
В комплектацию каждого устройства входит инструкция по эксплуатации, в которой содержится подробная информация о том, как включить газовую колонку, настроить и даже установить. А вот установку рекомендуется доверить специалистам газовой службы. В противном случае можно совершить ошибку, которая принесет вред не только водонагревателю, но и здоровью пользователя.
Общие неисправности
Более 60% поломок происходит из-за несоблюдения правил эксплуатации, оставшийся процент приходится на скачки электричества, некачественную воду и коррозию. Заводской брак в этот список не входит, потому что его можно устранить бесплатно, отправив технику в сервисный центр.
Несмотря на то, что среди конкурентов Юнкерс очень качественный и надежный, иногда встречаются поломки. Они связаны с перепадами напряжения, коррозией корпуса, образованием накипи. Заводской брак устраняется бесплатно
Что касается платного ремонта, то примерно за услуги специалиста нужно будет заплатить 800-2000 рублей, в зависимости от сложности работы. Но тут следует учитывать, что доставить водонагреватель в сервисный центр выгоднее самостоятельно, так как выезд мастера газовой колонки Юнкерс обходится еще дороже.
Распространенные неисправности, с которыми часто сталкиваются пользователи при эксплуатации оборудования:
- Через несколько секунд после запуска водонагревателя фитиль набухает. Основной причиной возникновения данной ситуации будет выход из строя термопары, клапанного устройства, датчика горения.
- Вода не нагревается. В этом случае скорее всего сломался теплообменник или в нем образовался большой слой накипи.
- Устройство стало издавать громкие звуки и перегреваться. Причины полностью аналогичны предыдущему пункту.
- Утечка воды. Целостность теплообменника или сальника требует замены.
Для устранения проблемы своими руками в первую очередь требуется провести следующие манипуляции:
- установка точной причины поломки;
- покупка оригинальных запчастей;
- подготовка оборудования, которое может потребоваться при проведении ремонтных работ;
- изучите правила устранения поломки и следуйте рекомендациям специалистов.
После замены сломанной детали перед тем, как зажечь газовую колонку Юнкерс, необходимо убедиться в том, что все крепления прочно закреплены и в горелке не будет утечки газа.
Ремонт водонагревателей допускается осуществлять самостоятельно только при наличии необходимого опыта. Также следует использовать оригинальные предметы. Купить запчасти можно у официального представителя Bosch. Например, новая гидроарматура будет стоить до 7500 рублей, штампы – 400-500, электронное устройство зажигания обойдется в 5500 рублей.
Видео: Как почистить Юнкерс самостоятельно
Плюсы и минусы газовых колонок Юнкерс
Газовые колонки Юнкерс считаются достаточно распространенными, они часто встречаются в частных домах и на дачах. Но даже современные агрегаты, изготовленные на основе передовых технологий, имеют некоторые недостатки. Основными минусами являются такие нюансы:
- повышенный уровень шума – этот фактор касается практически всех модификаций;
- через 5-6 лет начинаются проблемы с теплообменником, появляются протечки воды;
- требуется дополнительно уплотнить все участки стыков, прокладок недостаточно для устранения всех протечек.
По утверждениям мастеров по ремонту водонагревателей основной причиной появления перечисленных нюансов является образование накипи. Производитель утверждает, что это оборудование разрешено использовать в российских условиях только с установкой дополнительного фильтра для воды. Таким образом, можно увеличить ресурс до 10-12 лет.
Но тут есть и другие нюансы. Во-первых, регулярная замена картриджей считается достаточно хлопотным занятием, во-вторых, возникают сомнения в полезности принятия ванн со стоячей водой. Россиян вполне устраивает срок эксплуатации водонагревателей, равный 10-13 годам без использования различных систем фильтрации.
Но несмотря на такие безапелляционные минусы, оборудование Junkers Control имеет большое количество достоинств, к которым нужно отнести:
- модификации
- адаптированы к давлению в отечественной системе газопровода 13 мбар, когда в Европе показатель достигает значения 20; водонагреватели
- способны функционировать в комплексе с водопроводной системой, в которой пониженное давление воды от 0,1 атм;
- агрегаты имеют повышенную производительность и способны нагревать 11-17 литров жидкости в минуту;
- оборудование оснащено системой модуляции пламени, когда происходит автоматизированный выбор мощности в зависимости от напора воды;
- высокая безопасность и доступная стоимость.
Ко всему следует добавить срок эксплуатации водонагревателя равный 10-13 годам и гарантию 24 месяца.
Видео: Как промыть обратным током и без химии водопровод и вода
Вот и пришло время написать статью не о компьютерах и 1, а о ремонте Газовой Колонки Бош/Юнкерс WR13.
Кто бы мог подумать, что ОНО доберется туда. Как установлено, такие вещи в отделе газовых компаний и без специальных знаний лучше не разбирать. На самом деле ничего страшного там нет и при более-менее прямых руках вполне можно сделать самому. Тем более в стране кризис и хочется сэкономить.
Все началось с того, что колонка перестала гаснуть при отключении горячей воды, приходилось запускать и выключать газ вручную.
Гугл подсказал, что этому соответствуют два основных блока: гидроарматура (гидроагрегат) и газовая арматура. Они соединены между собой таким образом, что при подаче воды водяной узел с помощью мембраны, нажимая на штифт, нажимает на газовый клапан, тем самым открывая подачу газа. При отключении воды газовый клапан закрывается. В общем, проблема где-то здесь! (на картинке №14)
Итак, приступим…
Вот он наш пациент:
Все, что нам понадобится, это 2 отвертки (крестовая и плоская) и ключ, чтобы открутить гайку крепления трубы с водой.
В целях безопасности перенесение подачи воды и газа в квартиру.
Снимаем защитный кожух, открутив снизу два винта:
Получаем доступ к стажем:
Вынимаем скобу крепления патрубка подачи воды в теплообменник:
Вынимаем сам патрубок:
Открутить два винта крепления водяного узла к газовым клапанам:
А потом вскрыл картинку с окислами в месте крепления. Механизм был транслирован, и туда была засеяна вода. Металл окислился и познал газовый клапан (перестал возвращаться в исходное положение). Вот и причина отказа в подаче газа!
Постараемся максимально очистить и разработать сам клапан:
Необходимо произнести внутрь и вернуть в исходное положение.
Теперь разберем сам водоблок:
Вынимаем кронштейн и берем регулятор расхода (Пружинная втулка):
Откручиваем болты и снимаем крышку гидроузла:
Под на ней мы видим изношенную мембрану:
Да и сама крышка развалилась (колонке на данный момент 7 лет):
Как оказалось, запчасти на газовые колонки найти не так просто. И цены на них, честно говоря, конские. По цене новой колонки Bosch Junkers GWH 13 P (WR13-2 P2) – 10 000 руб. Нашел самую дешевую в городе Мембрану (код 8700503083) за 1400 руб. и кожух гидроусилителя WR10, 11, 13, 15 (код 8705500105) по 2400 руб. ИТОГО 3600 руб. Более чем третья колонка. Так что, прежде чем начинать ремонт, подумайте, а это необходимо, но было уже поздно… Колонка разобрана и ставить новую не хотелось, поэтому решил продолжить начатое! (хотя я чуть не ходил и не пошел за новым китайцем за те же деньги)
Картина старая и новые подробности. Разница видна сразу:
Теперь устанавливаем новую мембрану и кожух гидроармирования, собирая все в обратном порядке:
Ура. Я все сделал. Теперь пламя загорается и гаснет, как и должно быть!
Что я хочу сказать напоследок?! Когда я толкал колонку 7 лет назад, ее прессовали юнкеры как самую надежную и ремонтопригодную. затрудняюсь сказать, 7 лет много это или мало для надежности, хотя у старых советских людей еще есть люди и хоть что! Но при такой цене запчастей эта ремонтопригодность не нужна. Сейчас бы выбрал самую дешевую Неву или китайский оазис за 4-5 тысяч рублей и при поломке просто выкинул бы не парясь и поставил бы новый на ремонт этого Юнкерса/Боша. Одна надежда, что эта профилактика позволит вам работать колонкой еще хотя бы столько же…
Ну и напоследок для тех, кто не разбирается в картинках, дадим ссылку на видео по разборке газовых горелок Бош/Юнкерс от теплотехнической компании СПб: http://www.youtube.com/watch?v =2ain93fyq8.
Ремонт колонки Юнкерс своими руками: основные неисправности
Ремонт газовой колонки по своей сложности и количеству возможных технических проблем не сравнится ни с какой другой бытовой техникой. Более сложным и насыщенным возможными техническими нюансами может быть только ремонт газовых котлов на дому. Если все-таки можно попытаться отремонтировать водонагреватель своими руками, то лучше всего доверить обслуживание и ремонт котла отопления вне зависимости от количества встроенной автоматики, наличия второго контура и производителя, сертифицированному специалисту.
Что можно отремонтировать в газовой колонке своими руками
Конечно, газовая колонка не всегда изнашивается или ломается настолько основательно и безвозвратно, что без помощи специалиста не обойтись. По данным тех же слесарей газосервисной службы, в 70% случаев ремонт газовых водонагревателей сводится к регламентным работам и устранению мелких дефектов, связанных, как правило, с некачественными деталями или неправильной регулировкой.
Перечень работ по ремонту газовых колонок на дому может включать следующие виды работ:
- Мелкий ремонт и переупаковка муфт и гаек;
- Замена эластичной мембраны в регуляторе водогазовой колонки;
- Чистка и регулировка работы датчика тяги;
- Чистка и промывка теплообменника;
- Ремонт платы зажигания.
В отдельную категорию можно выделить такую операцию, как ремонт и пайка теплообменников.
Понятно, что есть определенная категория дорогих водонагревателей, насыщенных автоматикой и электроникой, которые просто нет смысла даже пытаться ремонтировать в домашних условиях. Например, ремонт газовых водонагревателей Electrolux или Vaillant в сервисном центре обойдется дешевле из-за дороговизны запчастей. Исключение составляют особо ответственные компоненты, такие как трехходовой клапан или плата зажигания, их лучше покупать у официального дилера, даже если цена выше. Это единственный шанс провести ремонт и не убить дорогую итальянскую или немецкую колонку некачественными запчастями.
Ремонт газовой колонки Оазис
Китайские водонагреватели Оазис привлекли внимание отечественного рынка прежде всего своей низкой ценой и простотой конструкции, что обеспечивает ремонт газовой колонки своими руками практически в любой проблемная ситуация. Устройство и формат основных деталей очень похожи на большинство бытовых систем, поэтому проблем с разборкой и ремонтом не возникает, даже если нет руководства по ремонту или схемы газовой колонки Оазис.
Из практики известно, что китайские газовые приборы Оазис страдают тремя видами дефектов:
- Быстрый разряд аккумуляторов;
- Выход из строя свечей зажигания;
- Течь воды на сальнике мембранного датчика давления воды.
В первом случае проблема с батареями проявляется довольно необычно, табло индикатора радует синим или зеленым светом, но при попытке включить газовую колонку ничего не происходит. Ремонт такого дефекта выполняется простой заменой обычных солевых батарей на щелочные элементы с повышенной зарядной емкостью. Их должно хватить как минимум на год.
Разбираем Оазис для ремонта
Если под колонкой стали появляться капли воды, то это, скорее всего, означает, что потребуется ремонт одного из узлов проточной части водонагревательного аппарата. Оазис необходимо демонтировать, чтобы определить причину протечки воды и провести ремонт. В первую очередь необходимо снять внешний кожух аппарата. Для этого снимаются ручки и выкручиваются саморезы в нижней части корпуса.
Следующим шагом является отсоединение разъемов от платы индикатора и микровыключателя.
Получаем доступ к будущему месту ремонта – мембранный блок управления давлением воды.
Ремонтируем блок-регулятор газового водонагревателя
Для того, чтобы снять блок управления давлением, необходимо аккуратно отсоединить разъем микровыключателя и открутить два винта крепления фланца теплообменника к корпусу блока.
Понятно, что перед ремонтом газовой колонки нужно перекрыть воду, сбросить оставшееся в системе давление воды, открыв кран.
Для ремонта потребуется дополнительно снять газовый блок водонагревателя и горелки.
Снятый блок можно разобрать для ремонта, отвернув четыре стальных винта. Обычно стальной крепеж сильно сцепляется с латунью, поэтому стык предварительно обрабатывают ВД-5 или тормозной жидкостью.
Блок регулирования давления работает следующим образом:
- Внутри корпуса имеется полость, которая разделена мембраной на две части. С одной стороны вода поднимается вверх, во второй полости находится круглый поплавок, на который через мембрану давит вода;
- Поплавок содержит шток, который проходит через резиновый сальник. При открытии крана горячей воды поток заполняет полость в блоке, продавливает шток через сальник через мембрану и поплавок, сжимает контакт на микровыключателе;
- Цепь замыкается, газ открывается, и срабатывает запальное устройство.
Видно, что поверхность стального стержня, соприкасаясь с резиной, интенсивно корродирует и становится кавернозной. Каждое движение такого штока приводит к катастрофическому истощению сальника, который начинает течь через год. Кроме того, при любом ремонте при первой же возможности необходимо поменять мембрану на качественную резиновую мембрану.
Часто возникает ситуация, когда перед ремонтом сальника газовая колонка начинает кипеть и плеваться паром. Это говорит о том, что мембрану тоже нужно очистить от грязи и по возможности заменить.
Ремонт электродной системы газовой колонки
Китайские производители газовых колонок Oasis всегда любят экономить на качестве используемых материалов. В качестве примера можно привести ситуацию, когда новая, полностью исправная газовая колонка перестала зажигаться даже при исправном блоке управления водой и газом и плате розжига.
Причина – выход из строя одной из трех свечей зажигания пламени горелки. Конструкция горелки такова, что для воспламенения газа должны быть исправны все три свечи.
Ремонт системы зажигания газовой колонки начинается с выявления неисправной свечи зажигания. Для этого нужно снять облицовку, выключить свет и затенить помещение. При запуске газовой колонки видно, как на одной из свечей электрический разряд бьет не в поток газа, а намного ниже в корпус.
Ситуация крайне опасная и требует срочного ремонта системы зажигания газовоздушного потока в колонке. Откладывать ремонт нельзя, даже если колонка загорится со второго-третьего запуска. При пуске в топливную камеру и выхлопное устройство впрыскивается большое количество смеси газа и воздуха, а при срабатывании воспламенения колонки с большой задержкой возможен взрыв и возгорание.
Для ремонта необходимо демонтировать все три свечи, очистить их от нагара, продуктов окисления. Одна свеча точно пробивает корпус, остальные неизвестно в каком состоянии, поэтому все три помещены в изолирующую термоусадочную полимерную трубку, минимум в три-четыре слоя. При ремонте нужно будет так же утеплить прижимную планку, с помощью которой свечи фиксируются на корпусе горелки.
Особенности розжига газовых колонок Bosch
Водонагреватель проточный газовый, получивший общее название «водонагреватель газовый», представляет собой техническое устройство, в котором нагрев воды осуществляется с помощью энергии, выделяющейся при сгорании бытового газа.
Разные модели водонагревателей марки, отличающиеся функциональностью и дизайном, также имеют разный тип розжига. Поэтому причины проблем с розжигом пламени могут быть разными. Но, чтобы их диагностировать, для начала желательно в общих чертах ознакомиться с устройством динамика.
Газовые колонки Bosch, несмотря на множество модификаций, отличающихся по типу розжига и исполнению, соответствуют общей схеме сборки и состоят из следующих элементов:
- газовая арматура – изогнутая металлическая трубка, по которой подается газ и подача газа элементы управления;
- фитиль газовый – устройство для розжига пламени;
- горелка – место, где происходит процесс сжигания газа;
- теплообменник – специальный бак, через который проходит трубка с проточной водой; это место, где нагревается вода;
- Датчики температуры дымовых газов – необходимый элемент для контроля исправности колонны;
- кнопка пьезорозжиг – необходима для запуска колонки;
- ручка модуляции колонки – служит для увеличения мощности подачи газа;
- удаление продуктов сгорания .
Колонки разных серий могут отличаться по типу розжига, набору датчиков и другим конструктивным элементам. Далее ознакомимся с основными, важными в случае самостоятельной диагностики неисправности.
Therm 2000 серии O
Доступная версия. Средняя производительность: за 1 минуту нагревает до необходимой температуры 10 литров горячей воды. Устройство этой серии оснащено автоматическим зажиганием с питанием от батареек.
Также в конструкцию включены датчики и датчики контроля подачи газа, контроля пламени, контроля тяги.
Therm 4000 серии O
Модели этой серии выпускаются в 2-х вариантах: с автоматическим поджигом от батареек и с пьезоподжигом … Разные по мощности, они могут нагревать от 10 до 15 литров воды в минуту.
Газовые колонки этой модели имеют ряд преимуществ:
- равномерная регулировка модуляции колонки, что позволяет поддерживать заданную температуру воды;
- нагревает воду даже при низком давлении напора (достаточное давление – 0,1 Атм).
Для различения типа розжига в обозначении этих газовых водонагревателей используются буквы Б – колонки с автоматическим розжигом, и П – колонки с пьезоподжигом.
Therm 4000 серии S
Колонки этой серии часто устанавливаются в квартирах с проблемной разводкой дымохода. Забор воздуха и отвод продуктов сгорания происходит в коаксиальный дымоход, расположенный с внешней стороны стены.
Также установлен на лицевой стороне электронный пульт управления … Это дает возможность следить за работоспособностью колонки (в случае нарушения информация о неисправности выводится на пульт), а также устанавливать минимальная погрешность температуры воды – 1 градус.
Производительность 12-18 литров воды в минуту. Главный минус в том, что при отсутствии электричества колонка работать не будет.
Therm 6000 O Серия
Используемый в этой серии газовых водонагревателей встроенный гидрогенератор позволяет осуществлять автоматический розжиг пламени при открытии крана с водой.
Ремонт газовой колонки Нева
Большинство моделей газовых водонагревателей Нева зарекомендовали себя как простые и доступные водонагревательные приборы. Им далеко до надежности европейских моделей, но их ремонт обходится на порядок дешевле, и почти всегда его можно сделать своими руками.
Выход из строя и последующий ремонт свечи зажигания по правилам считается нетипичным случаем поломки, поэтому после завершения ремонтных работ правильно будет искать причину неисправности. Чаще всего прогар пластика происходит из-за попадания конденсата по системе вентиляции на корпус газовой горелки.
Как отремонтировать накидную гайку теплообменника
Одним из самых частых дефектов газовых колонок Нева почти всех моделей является низкое качество металла теплообменника. По правилам теплообменный контур, по которому течет вода, не должен соприкасаться с алюминиевыми деталями, например, газовой горелкой или блоком регулятора. Любой такой контакт может вызвать электрохимическую коррозию медных стенок, и тогда ремонт будет просто бесполезен.
Кроме того, не всегда соблюдаются правила затяжки накидных гаек, которыми теплообменник крепится к регулятору и выходному патрубку. При каждом снятии и ремонте теплообменника гайки прорезали в медной стенке тонкую, едва различимую дорожку. В конечном итоге развальцованный конец и часть медной трубы просто отламываются в десятый раз.
В этом случае необходимо срезать и выровнять место поломки, установить новую гайку с наружной резьбой и соединить теплообменник с блоком регулятора обычным гибким шлангом. Любой другой вариант ремонта, как показывает практика, оказывается недолговечным.
Ремонт микровыключателя в системе запуска газовой колонки
Ситуация аналогичная Оазису на севших батареях бывает и с газовой колонкой Нева. При попытке завести Неву табло светится, но газовая горелка не зажигается. Иногда колонку можно включить 4-5 раз.
В данной ситуации требуется ремонт микропереключателя, в связи с преждевременным износом детали или неправильной регулировкой блока.
Переключатель расположен рядом с блоком управления давлением воды. При запуске колонки мембрана на блоке выдавливает шток, что размыкает контакт выключателя. В отличии от Оазиса все детали блока, включая шток, выполнены из латуни, поэтому коррозии нет, сам микропереключатель подлежит ремонту и замене.
Для проведения ремонтных работ необходимо отсоединить разъем, открутить два винта М3 и снять корпус переключателя с планки, как на видео
Заменить микрик несложно. Купить оригинальную деталь можно за 400-500 рублей. в специализированном салоне или приобрести аналог за 50 руб. в любом магазине радиодеталей. Для ремонта разницы нет, в обоих случаях продадут деталь из китайского ширпотреба.
Для проведения ремонта потребуется отпаять две жилы провода с разъемом от ножки выключателя, надеть термоусадочную трубку и припаять к контактам новой детали.
На завершающем этапе ремонта выключатель крепится старыми винтами к монтажной пластине на блоке. Далее нужно отрегулировать положение корпуса микропереключателя так, чтобы шток при движении полностью освобождал контакт. Делается это с помощью крепежных винтов. Один из винтов загибается по радиусу, соответственно, вращая его, можно двигать корпус переключателя в нужном направлении.
Отличительные особенности Ремкомплекта водяного узла газовой колонки Junkers WR-10:
Доставка для Вас в любую точку России
… доставка. … Почта России (). Вес изделия в упаковке:
1 кг – уточняйте за
В магазине отопительной техники Вы можете купить ремкомплект водяного узла газовой колонки Junkers WR-10 по цене 900 рублей!
Аналогичные товары Ремкомплект водонагревателя Junkers WR-10
Замена форсунок газовых плит на баллонный газ “Гефест”. Инструкция.
По многочисленным просьбам наших клиентов
.
Дата публикации 10.04.2016
Для того, чтобы максимально приблизить нас к ощущениям монтажника, заменяющего форсунки для баллонного газа на газовой плите, мы выбрали побывавшую в эксплуатации газовую плиту Брест 300 использовать более года. А в практической жизни довольно часто именно старые переводят на сжиженный газ. газовые плиты, которые вывозят на дачу или в загородные дома. При замене жиклеров нас ждет несколько важных открытий, о которых можно будет говорить только тогда, когда мы визуально начнем приближаться к намеченной цели. В этом поможет ряд необходимых фотографий, которые нужно было сделать, чтобы полностью осветить выполнение поставленной задачи.
Газовая колонка Junkers – продукт немецкого концерна Bosch. Как и вся немецкая техника, эти устройства просты в эксплуатации, надежны, долговечны и экономично используют природный газ.
Торговая марка Junkers была объединена в 1932 году. А история марки началась еще в 1895 году, когда немецкий инженер Хьюго Юнкерс, изобретатель и промышленник, открыл завод по производству водонагревательных приборов. Сам Юнкерс запатентовал около двухсот изобретений — это рекорд для своего времени. Компания внедрила пьезорозжиг с 1968. Затем была выпущена колонка с зажиганием от 2-х аккумуляторов. Спустя 10 лет Юнкерс выпустил первый в мире настенный комбинированный котел с плавным регулированием мощности. Бренд известен своими динамиками с турбонаддувом — их выпускает не так много производителей. Bosch Thermotechnology — крупнейший в мире производитель отопительного оборудования, занимает лидирующие позиции в Европе.
недостатки
Даже знаменитое немецкое качество не может полностью устранить недостатки, вытекающие из конструктивных особенностей водонагревателей. Недостатки динамиков Junkers:
- Почти все модификации отличаются повышенной шумностью.
- Через несколько лет (5-6) теплообменник начинает выходить из строя – могут появиться протечки.
- Приходится герметизировать стыки, а прокладок, которые идут в комплекте с моделями Junkers, недостаточно для устранения протечек.
Мастера говорят, что причина проблем с теплообменником – накипь. Инструкция по эксплуатации рекомендует: для правильной работы оборудования в условиях российского водопровода необходимо установить дополнительный фильтр для воды. Это позволит увеличить срок службы аппарата до 10-12 лет. Не всех потребителей такое решение привлекает — приходится регулярно менять картриджи. Многие пользователи также не хотят принимать ванну в воде, прошедшей через магнитный фильтр.
Преимущества
Несмотря на серьезные недостатки водонагревателей Юнкерс, они пользуются спросом на отечественном рынке, так как предлагают потенциальным покупателям большой список преимуществ:
- Адаптация к бытовым газопроводным системам. В российской сети давление 13 мбар, в Европе – 20 мбар.
- Работа при давлении воды от 0,1 атм.
- Высокая производительность – вода нагревается со скоростью 11-17 л/мин.
- Имеется система модуляции пламени – мощность автоматически меняется, обеспечивая стабильность температуры нагреваемой жидкости.
- Надежная система безопасности.
- Приемлемая цена.
- Гарантия 1 год. Срок службы 10-13 лет.
Сколько стоят? Цена модели Юнкерс зависит от размера – все остальные характеристики моделей одинаковы.
Как выбрать?
Основным отличием моделей Юнкерс является способ зажигания. Водонагреватели давно не разжигают спичками, есть более совершенные способы добыть огонь:
- Пьезорозжиг используется в приборах серии P – самый популярный вариант. Устройство включается одним нажатием кнопки. У таких версий есть еще один важный плюс – можно выставить температуру воды. Зажигалка горит постоянно.
- В обогревателях серии «Б» предусмотрен электророзжиг – в этом случае устройство зажигается от батареек. Этот вариант дороже, но и газ расходуется экономнее – не нужен постоянно горящий запальник. Устройство включается автоматически, когда теплоноситель начинает двигаться. Эти версии позволяют экономить топливо и комфортно пользоваться устройством.
- В устройствах серии «G» для розжига используется технология Hydro Power – специальный генератор, горящего воспламенителя нет.
Безопасность
Газ является источником повышенной опасности. Газовое оборудование, имея многоступенчатую систему безопасности, предотвращает возможные аварийные ситуации. Все процессы контролируются автоматикой, которая при малейшем намеке на проблему предотвратит опасность и перекроет подачу газа. Немецкоговорящие обеспечивают защиту:
- от потухания огня;
- от отсутствия тяги;
- от реверсивной тяги;
- от перегрева.
Обзор модели
BOSCH Therm 4000 O WR 10-2 B (серия B)
В данной модели предусмотрено электроподжиг с двумя аккумуляторами, автоматический запуск, надежная система безопасности:
- тяговый регулятор;
- ионизационная регулировка пламени;
- предохранительный клапан.
Давление и температура воды устанавливаются с учетом расхода в трубах. Есть самодиагностика с индикацией неисправности. По отзывам потребителей, эта модель исправно служит 10 и более лет. Стоимость около 18 000 рублей. Управление механическое. Характеристики:
WR 10-2P (серия “P”)
В этом устройстве используется пьезорозжиг, запальник всегда включен. Раздельная настройка давления и расхода воды. Версии WR10-P, 13-P и 15-P имеют термоэлектрическое устройство, контролирующее интенсивность горения. Установлен медный радиатор, в сплаве нет олова и свинца. Удобная панель управления. Имеется индикация состояния газогорелочного устройства. Кнопка пьезорозжига находится в нижней части устройства. Расход воды и мощность регулируются отдельно. Горелка изготовлена из нержавеющей стали. Материал гидроизоляции – полиамид, армированный стекловолокном. Стоимость 13000 руб. Цвет тела белый. Характеристики:
WR 15-G (серия “G”)
Данное запальное устройство оснащено гидродинамическим генератором, использующим технологию Hydro Power. Работает при напоре 0,35 и может работать при 3-х точках забора воды. Производитель предлагает модификации: 10-Г, 13-Г и 15-Г. Характеристики модели WR 15-G:
Экспресс-инструкция по эксплуатации
После установки оборудования, проведенной специалистами, покупателю газовой колонки необходимо ознакомиться с инструкцией. Срок службы устройства зависит от правильной эксплуатации. Правила для пользователя:
- Установка и техническое обслуживание являются профессиональным делом.
- Требуется периодическая очистка воспламенителя и радиатора.
- Нежелательно устанавливать очень высокую температуру нагрева – это способствует ускоренному образованию накипи.
- Если вода очень жесткая, необходимо специальное устройство для предотвращения образования известкового налета.
Какие проблемы?
Более половины всех поломок происходит по причине нарушения правил эксплуатации. Все остальные неисправности связаны с проблемами в электросети, плохим качеством воды и коррозией. При обнаружении заводского брака устройство отправляется в сервисный центр для бесплатного устранения проблемы. Платный ремонт стоит около 1000-2000 рублей. Выгоднее отнести водонагреватель в сервис, так как вызов мастера будет стоить дороже. Наиболее частые неисправности:
- Устройство не может быть зажжено. Запальник загорается и гаснет через пару секунд. Причина – поломка термопары, клапана или датчика продуктов сгорания.
- Вода не нагревается. Вероятная причина – поломка теплообменника. Возможно, это привело к большому масштабу.
- Устройство шумит и перегревается. Причины те же, что и в предыдущем пункте.
- Потеря воды. Причины – поврежден теплообменник или пора менять сальник.
- Во время работы слышны хлопки. Причина может быть как в слишком высоком, так и в слишком маленьком давлении газа. В любом случае требуется профессиональная чистка и регулировка.
- Запах газа. К этой проблеме нужно отнестись особенно внимательно. Первым делом нужно закрыть газовый кран и сразу же проветрить помещение, после чего вызвать газовую службу.
Для самостоятельного устранения неисправности необходимо:
- установить точную причину поломки;
- купить оригинальные запчасти;
- подготовить оборудование, необходимое для ремонта;
- изучить правила устранения конкретной неисправности и четко выполнять указания специалистов.
Перед включением колонки Юнкерс после замены неисправной детали убедитесь, что крепления прочно закреплены – должна быть исключена утечка газа. Самостоятельный ремонт возможен при наличии опыта и знаний по устройству и эксплуатации оборудования. Следует использовать только оригинальные запасные части. Покупка новой гидроаппаратуры обойдется в 7000 рублей, пилоту придется заплатить 500 рублей, датчику тяги – около 1000 рублей. Стоимость электронного устройства зажигания 5500 руб.
Разборка газовой колонки Юнкерс
Для ремонта узла, проведения профилактической чистки или замены детали необходимо разобрать устройство по частям. Порядок разборки следующий:
- Снимите ручку, расположенную на водоблоке. Установить газовый регулятор в центральное положение, выкрутить саморезы — они расположены внизу корпуса. На «Юнкерсе» вместо саморезов могут быть клипсы. Теперь корпус можно снять.
- Открутите саморезы, крепящие колпак дымохода к корпусу. Затем – шурупы из полоски, прикрученные к крышке, – нужно закрепить теплообменник.
- Последовательно снимите датчики тяги и температуры, отсоедините от них провода. У колонок «Бош» и «Юнкерс» есть отличие: у первых провода от датчика тяги легко снимаются, у вторых они крепятся пайкой и не снимаются.
- Отсоедините крышку от теплообменника и корпуса и снимите ее. Будьте осторожны при снятии труб. В патрубках есть резиновые уплотнители – при сборке их желательно заменить новыми, так как они имеют свойство стареть и рассыхаться.
- Отсоедините трубку фитиля от горелки.
- Для снятия горелки открутите саморезы и, прижав отверткой термопару, извлеките ее из корпуса горелки.
Компания Junkers просуществовала до 1932 года. С этого момента компания была выкуплена Bosch Gruppe, что, впрочем, не повлияло на название водонагревателей, выпускаемых подразделением главного офиса.
Проточные газовые колонки Junkers выпускаются в нескольких модификациях, отличающихся принципом розжига, а также типом камеры сгорания. Популярностью среди отечественного потребителя пользуются проточные котлы, работающие с запальной горелкой. Средний срок службы колонки Юнкерс более 15 лет.
Ремонт газовой колонки Юнкерс
Преимуществом бытовых газовых колонок является их высокая устойчивость к перегрузкам и низкое качество воды, и в первую очередь газа. Специалисты утверждают, что немецкое оборудование традиционно показывает огромный срок службы без ремонта, но при одном условии – система должна быть защищена от скачков напряжения и оснащена защитными фильтрующими элементами, смягчающими жесткость нагретой воды.
Но даже в таких условиях приходится периодически проводить мелкий ремонт своими руками газовой колонке Юнкерс. Причина проста, автоматика, розжиг и запальное устройство очень чувствительны к грязи, пыли и ржавчине в бытовом газе. На грязном газовом топливе первым выходит из строя запальник.
Для восстановления колонки потребуется снять крышку и вытащить вручную тонкую профилированную алюминиевую трубку, обеспечивающую работу в режиме ожидания. Трубку тщательно зачищают медной проволокой и ополаскивают спиртом. Из-за высокого содержания пентакарбонила железа в газе мелкодисперсная металлическая пыль оседает на стенках газопровода, убивая свечи и запальник.
Фильтры практически не задерживают пентакарбонил, поэтому умельцы часто заменяют алюминиевую трубку на медную большего диаметра. Новый газопровод обернут вокруг теплообменника, что обеспечивает разложение карбонила в трубе перед попаданием в зону воспламенения.
Кроме того, грязный газ заставляет регулярно открывать и чистить газовую горелку колонки.
Профилактика неисправностей газовой колонки
Помимо устранения неисправности, нужно знать, как правильно разобрать газовую колонку. Эти навыки необходимы для обслуживания своими руками. Для чего нужно знать не только составляющие элементы, но и последовательность действий при разборке столба.
Периодическое техническое обслуживание в течение всего срока службы газовой колонки будет способствовать правильной работе.
Производитель рекомендует ежегодную очистку в технической документации. Ведь именно отсутствие очистки при длительном использовании может привести ко всем вышеперечисленным проблемам.
Ремонт теплообменников газовых колонок
Одним из наиболее тяжелых случаев повреждения колонки считается прогар, поломка или сквозная коррозия медного теплообменника. В первых двух случаях ремонт осуществляется только заменой детали на новую. При сквозной коррозии на стенках теплообменника образуются тонкие, 02, -0,5 мм отверстия, через которые вода вытекает из контура.
Дефект, как правило, выявляют по интенсивному нагарообразованию, подтеканию воды и падению давления в контуре при закрытом вентиле.
Для ремонта теплообменника потребуется снять его с крепления газовой колонки. Далее поверхность меди очищают от нагара и отложений накипи и подвергают гидравлическому испытанию.
Проще всего определить место коррозии, накачав воздух или воду под избыточным давлением. Например, выход теплообменника заглушен резиновой пробкой, а на вход подается давление воздуха ручным насосом. Теплообменник газовой колонки погружают в емкость с водой и определяют место повреждения.
Повреждение можно устранить в домашних условиях путем пайки медно-серебряным оловянным припоем. Первый используется для восстановления наиболее горячих точек, расположенных близко к фронту пламени. Для герметизации оловом поверхность меди травят раствором цинка в соляной кислоте, нагревают горелкой и лужят массивным куском припоя. Для нормальной работы толщина жестяной накладки должна быть не менее 0,5-0,7 мм.
После ремонта теплообменник проверяют еще дважды – традиционным нагнетанием воздуха и выдержкой под рабочим давлением воды после установки агрегата на газовую колонку. Давление в контуре не должно падать в течение не менее 15 минут.
Динамики Junkers
Торговая марка Junkers во всем мире считается синонимом качества и надежности. Колонки отличаются продуманным внутренним устройством и дизайном. Бытовому потребителю предлагаются водонагреватели следующего типа:
- Полуавтоматические – компания начала выпускать колонки еще в 1968 году. При работе используется пилотная горелка. Зажигание осуществляется с помощью пьезоэлемента. Основная горелка включается при открытии крана ГВС.
- Автоматический – работает от батареек или гидрогенератора. В серию входят простые газовые водонагреватели Юнкерс с открытой камерой сгорания, а также многофункциональные модели с модулируемой мощностью. Мощность горелки зависит от давления воды.
Во внутренней конструкции газовых проточных колонок Юнкерс используются только высококачественные материалы. Все водонагреватели проходят обязательные испытания и сертификацию.
Более подробную информацию о технических характеристиках дозаторов Junkers можно найти в следующей таблице:
| Технические характеристики | Модель колонны Junkers | |||||||
| Мощность и расход воды | ||||||||
| Макс. номинальная мощность нагрева Pn (кВт) | ||||||||
| Мин. Оценная нагревательная мощность PMIN (KW) | ||||||||
| Тепловая мощность (диапазон корректировки) (KW) | ||||||||
| До давления подачи газа | ||||||||
| 887 (MB G203000 | 8887 (MB HASCAR).0027 | Сжиженный газ (бутан / пропан) G30 / G31 (мбар) | ||||||
| Расход газа | ||||||||
| Природный газ H G20 (м³ / ч) | 7 90 (кг/ч) | |||||||
| Количество форсунок | ||||||||
| Горячая вода | ||||||||
| Макс. допустимый напор pw (бар) | ||||||||
| Переключатель объема воды в крайнем правом положении | ||||||||
| Повышение температуры (°C) | ||||||||
| Диапазон расхода (л/мин) | ||||||||
| Мин. Рабочее давление PWMIN (бар) | ||||||||
| Объем воды в экстремальном левом положении | ||||||||
| Повышение температуры (° C) | ||||||||
| ДЛЯ ДЛЯ ДЛЯ ДЕРЕВАНИЯ | ||||||||
| ДЛЯ ДЛЯ ДЕЙСТВИЯ | ||||||||
| . | ||||||||
| Требуемая тяга (мбар) | ||||||||
| Масса расхода дымовых газов (г/с) | ||||||||
| Температура (°C) | ||||||||
В маркировке водонагревателя указана подробная информация о принципе работы и внутреннем устройстве. Разобраться в аббревиатурах поможет таблица с расшифровкой обозначений:
- Вт – Водонагреватель газовый
- Р – Регулятор мощности
- 10 – Макс. расход воды (л/мин)
- –2 – Версия 2
- P – Пьезоэлектрический розжиг
- B – Электронная система зажигания с батареями (1,5 В)
- G – Электронная система розжига от гидрогенератора
- 23 – Номер обозначения работы на природном газе H
- 31 – Номер обозначения работы на сжиженном газе
- S…. – Код страны
Ремонт газовых водонагревателей Bosch
Водогрейные газовые приборы производства Bosch отличаются компактными размерами и огромной насыщенностью автоматикой. Чем больше узлов и механизмов в конструкции, тем больше вероятность ее поломки.
Для систем водяного отопления Bosch WR10 характерно два вида поломок – самовольное отключение после успешного пуска и течь сальников из-за высокой жесткости воды.
Произвольное отключение может произойти по трем причинам:
- Падение тяги в дымоходе;
- Загрязнение запального электрода, в результате чего автоматика не распознает очень малый ток ионизации и отключает подачу газа. Ремонт сводится к обычной зачистке электродов;
- Сработал датчик перегрева теплообменника.
Последний случай наиболее актуален. Датчик перегрева представляет собой биметаллическую пластину с контактами. При достижении определенной температуры пластина прогибается и размыкает контакты.
Перед восстановлением необходимо проверить работу датчика, например, закоротить контакты напрямую скрепкой или медным проводом. Если газовая колонка продолжает работать в штатном режиме, то нужно купить и заменить датчик. Сильный перегрев означает необходимость регулировки и проверки регулятора расхода газа.
Перегорел фитиль газового водонагревателя – причины
Как работает запальник газовой колонки?
Запальник может работать некоторое время после включения воды, а бывает, что сразу гаснет.
Разберемся с причинами отказа оборудования в этих двух случаях. В общих случаях причины отказа оборудования следующие:
- неисправна термопара;
- воспламенитель забит пылью или мусором;
- сильные воздушные потоки сбивают пламя;
- тяги в дымоходе нет или она недостаточна;
- датчики контроля тяги вышли из строя;
- нарушены контактные соединения датчика с блоком питания.
- Термопара в большинстве случаев приводит к выходу оборудования из строя. Технически этот узел является предохранительным устройством для потока газа на случай форс-мажора в рабочей колонке. Если термопара изношена или перегорела при длительном воздействии пламени, это приведет к выцветанию фитиля.
- Засор воспламенителя не обязательно попадает в глаза. При конструктивно небольших отверстиях в фитиле горелки достаточно нескольких крупных включений, чтобы вызвать проблемы с нагревом термопары до стандартных температур.
- Проблемы с выбросом пламени возникают из-за неправильно отрегулированной вентиляции колонны. Но здесь важно точно определить причину, не перепутав слабую тягу с проблемами воздухообмена.
Теперь рассмотрим причины отказов в зависимости от продолжительности работы воспламенителя.
Почему запальник гаснет сразу после включения?
Что делать, если запальник гаснет сразу после включения?
- Потребитель успевает заметить небольшой проблеск фитиля и все – запальник сразу гаснет. Более того, повторно запустить оборудование невозможно.
Перебои в работе вызваны выходом из строя механизма подачи газа – серводвигателя/электромагнитного клапана. Уборка территории — временная мера. Полная замена клапанов решит проблему.
- Если фитиль срабатывает и гаснет примерно через минуту, можно констатировать срабатывание охранной системы «газ-контроль». Это делается для предотвращения утечек газа, попадания продуктов горения в помещение или разрыва в случае перегрева оборудования.
Причина кроется, в первую очередь, в повышении допустимого температурного режима. При этом защитные пластины биметаллического датчика управления отталкиваются друг от друга, отключая подачу газа. Благодаря этому колонка в опасном режиме не проработает больше минуты-двух.
Тухнет фитиль через непродолжительное время работы колонки
Почему через некоторое время тухнет запальник
- Плохая или нет тяги. Возникает из-за неисправности дымоходов и попадания в помещение продуктов горения – угарного газа. Приборы контроля фиксируют опасные утечки, срабатывает защитное отключение оборудования, колонка временно блокируется.
- Оборудование дымит. В большинстве случаев проблема характерна для колонок, находящихся в эксплуатации длительное время. Норма для газового оборудования – ежегодное техническое обслуживание. При пренебрежении этим правилом на газовой горелке скапливается копоть, забивает теплообменник, что приводит к попаданию угарного газа в помещение.
- Перегрев теплообменника. Для каждой колонки предусмотрены индивидуальные технические условия использования. В большинстве случаев критическая температура нагрева составляет +55°. Превышение безопасного режима приводит к повышенному испарению воды и накоплению горячего конденсата. Пар создает давление в оборудовании, в результате чего трубки теплообменника рвутся и ломаются. Чтобы этого не произошло, производитель комплектует колонки датчиком индикации температуры в теплообменнике.
- Плохое давление подачи воды, износ диафрагмы. Есть марки газовых котлов, которые изначально чувствительны к этому показателю. В этом случае «плавающий» поток, неисправный смеситель или душ, низкое давление в системах отопления приведут к аварийному отключению запальника.
JUNKERS История бренда – Коды ошибок HVAC и руководства по обслуживанию PDF
Коды ошибок газовых котлов JUNKERS
Поиск и устранение неисправностей газового котла JUNKERS
Как и в случае с немногочисленными, но известными, история фирмы Юнкерс началась с одного человека, а само изобретение, положившее начало целому направлению развития
отопительное оборудование, не имело прямого отношения к отопительным приборам. Немецкий изобретатель, профессор Аахенского университета доктор Гуго Юнкерс запатентовал в 1892 г. разработанный калориметр для
измерение теплотворной способности природного газа, используемого в газовых двигателях. Через год устройство было удостоено высшей награды на Всемирной выставке в Чикаго. Заслуженный триумф отметил оригинальность
подход, незаурядные творческие способности автора, однако все это было лишь началом его блестящего творческого пути.
Идея, заложенная в принцип работы калориметра (проточный нагрев воды за счет тепла, выделяющегося при сгорании природного газа), подтолкнула изобретателя к созданию водонагревателя большей емкости.
обогреватель, который вскоре завоевал самые прочные позиции на рынке бытовой техники. Уже в 1895 году Хьюго Юнкерс открыл в Дессау завод Junkers & Co , на котором начинается выпуск
первые в мире газовые водонагреватели Юнкерс. Начало коммерческой деятельности компании Junkers & Co оказался настолько успешным, что это привело к созданию ряда
улучшенных моделей: от тяжелых напольных до изящных настенных. Темпы и возможности нового производства неуклонно росли, к 1904 году завод Юнкерс выпустил 19 моделей аппаратов,
среди которых, помимо водонагревателей, были также охладители и вентиляционное оборудование под маркой Junkers . Применение автоматизации открыло возможности
регулирование подачи газа в зависимости от расхода горячей воды. А налаженное серийное производство сделало проточные водонагреватели Junkers доступен практически для любого
дом.
И по сей день принцип проточного водяного отопления успешно используется в газовых водонагревателях и котлах . Свой гений Hugo Junkers показал не
только в изобретениях в области теплотехники. К 1911 году автор проточного газового водонагревателя стал мировым лидером по количеству зарегистрированных изобретений, среди которых новое место
для обработки листового металла был занят. А вот поле деятельности, где Hugo Junkers в очередной раз увековечил свое имя, авиастроение, в частности, его талант и
Работа в 1915 году создала первый в мире цельнометаллический самолет Юнкерс , а позже первый в мире серийный пассажирский самолет Ju 52.
В 1925 году компания Junkers совместно с компанией Deutsche Aero Lloyd организовала компанию Lufthansa . Завод по производству газовые колонки давно и успешно развиваются. В 1929 впервые на колонках Юнкерс был применен термоэлектрический выключатель газа, что сделало эти устройства самыми безопасными в мире. кардинальные изменения в судьбе предприятия связаны с мировым экономическим кризисом, разразившимся в начале 1930-х годов. ХХ век.
В 1932 году Hugo Junkers продал завод газовых колонок Robert Bosch GmbH , история которого также началась в
19 века со скромными электромеханическими мастерскими в Штутгарте, основанными в 1886 году Роберт Бош . Большой опыт, накопленный Hugo Junkers за
лет производства газовых приборов, а технические ноу-хау Bosch проложили путь изобретениям, определившим основные направления в развитии отопительных и
водонагревательное оборудование. До конца 80-х гг. Техника выпускалась только под торговой маркой Junkers и ориентировалась в основном на немецкий рынок. Затем газовое оборудование.
подразделение начало последовательно работать над повышением своего международного авторитета, расширением рынков сбыта.
В 1988 году это нашло отражение в приобретении португальского завода Vulcano Termo-Domesticos , также специализирующегося на производстве проточных водонагревателей. Vulcano , одним из первых, вывел на мировой рынок газовый проточный водонагреватель с электроподжигом. В 1990 году Bosch и турецкая компания Elinghan Holding основал совместное предприятие Elbo по производству термоэлементов и газовой арматуры. С 1993, на заводе в Турции котлы концерна
Также выпускаются Junkers Gruppe . 1998 год ознаменовался приобретением доли турецкой компании Robert Bosch GmbH , и в настоящее время производство в Турции
полностью принадлежит немецкому концерну. В 1992 году в Великобритании была зарегистрирована компания Worcester Heat Systems . С 1995 года концерн носит наименование Bosch Thermotechnik ,
включая такие марки как Junkers , Vulcano , Worcester , Radson , а также французский e.l.m. в составе газового дивизиона
( Юнкерс Группа ). Leblanc и Geminox , приобретенные концерном уже в 1996 году, после переименования. На 7 производственных предприятиях Юнкерсов
В группе с годовым оборотом 900 миллионов евро работает 6 150 сотрудников. Продажи продукции Junkers Gruppe в Европе, Азии, Латинской Америке, США составляют 79%
общий оборот.
как включить, если перегорел фитиль, как зажечь горелку, детали и устройство
Газовые колонки необходимы для домов и квартир, в которых нет центрального горячего водоснабжения. Эта техника безопасна и надежна, проста в использовании, позволяет менять степень нагрева, что является большим плюсом.
Особенности
Характеристики Junkers говорят о том, что аппарат идеально подходит для российских условий. Он адаптирован к давлению, которое поддерживается в российских газопроводах, и составляет 13 миллибар. Кроме того, система способна работать при низком давлении воды, присущем российским водопроводам. Юнкерсу достаточно 0,1 атмосферы для выполнения предусмотренных функций.
Такая газовая горелка способна нагревать от 11 до 16 литров воды в минуту, что считается очень высоким показателем. Кроме того, мощность пламени автоматически меняется в зависимости от силы и размера потока воды. Конструкции безопасны и способны прослужить приличное количество времени. Устройства способны обеспечить быстрый нагрев воды и отлично выглядят, чем и объясняется их популярность во всем мире.
Строгий дизайн, разнообразие моделей, отличающихся производительностью, конструкцией и системой зажигания, приемлемая цена и простое управление – среди их основных преимуществ.
Устройство и принцип работы
Типовая колонка состоит из кожуха, соединяющегося с дымоходом через трубу, теплообменника (лучше всего медного), газовой горелки, системы розжига, датчиков и механизма, отвечающего за подачу газа поставлять. Гейзер подключается достаточно просто.
Принцип его работы можно посмотреть на модели, имеющей пьезорозжиг.
- Ползунок устанавливается в среднее положение, после чего на него нужно нажать. В этот момент клапан открывается, и газ поступает в фитиль, который является воспламенителем.
- Пьезоэлектрический элемент, расположенный в нижней левой части газовой колонки, создает искру, которая воспламеняет газ. При этом кнопка ползунка удерживается нажатой 40 секунд. Когда его отпускают, фитиль все еще продолжает гореть.
- В это время термопара колонки нагревается, что затем удерживает электромагнитный газовый клапан открытым.
Можно установить необходимый расход воды и газа.
Виды
В целом все колонки Юнкерс можно разделить на три группы в зависимости от типа зажигания.
- Те, что относятся к серии B, не имеют воспламенителя, который может гореть непрерывно. За поджиг отвечают две батарейки, а сама колонка включается автоматически. Системы безопасности контролируют тягу и пламя, есть предохранитель. Давление воды в водопроводе влияет на температуру.
- Серия P работает на основе пьезозамораживания. Это означает, что воспламенитель не перестает работать. Вода и электричество должны регулироваться отдельно.
- Наконец, модели серии G работают благодаря технологии HydroPower. Воспламенителя нет вообще, а за воспламенение отвечает гидродинамический генератор.
Такой водонагреватель может обслуживать до трех водоразборных точек.
Выпускаются модели стандартные и мини. Разница между ними только в размерах. Цены на продукцию Junkers определяются исходя из размеров и дополнительных услуг, таких как доставка и установка. Отзывы часто положительные. Пользователи лишь упоминают о необходимости своевременной чистки оборудования и устранения засоров.
Чаще всего предпочтение отдается моделям марки Junkers с пьезорозжигом. При открытии крана горячей воды газ будет поступать на основную горелку. В результате она воспламенится от запальника и нагреет воду.
Установка и подключение
Установку и подключение лучше доверить специалисту, прошедшему инструктаж по работе с данным видом оборудования. Кроме того, он сможет подсказать, какие оригинальные детали следует приобрести, продиагностировать технику и предотвратить любые неисправности. Тем не менее, даже профессионал должен следовать инструкции, которая продается вместе с самим продуктом.
- Колонку обычно монтируют в теплом помещении рядом с дымоходом, чтобы не затруднялся приток воздуха для горения. Нет необходимости в дополнительной защите легковоспламеняющихся поверхностей. Устройство устанавливается с соблюдением необходимых промежутков, отделяя его от стены и мебели. Температура в помещении должна быть выше нуля.
- Крышка сначала снимается, потом откидывается на себя и поднимается. При подключении Юнкерса к газовой сети необходимо установить запорную арматуру как можно ближе к установке. Перед присоединением водопроводных труб их нужно будет тщательно промыть, иначе песок, известь и другие загрязнения приведут к задержке подачи воды. Оба трубопровода (газ и вода) должны идеально совпадать с параметрами колонки.
- Во избежание засоров необходимо установить защитные фильтры.
- Колонна крепится к стене с помощью кронштейнов. Он не должен опираться на водопроводные или газовые трубы. Если у колонки электроподжиг, то нужно вставить две батарейки, мощность которых 1,5 Вольта.
- По окончании работ запорный кран и водяные краны перекрывают, а также проверяют работу датчика тяги. Запуск происходит согласно инструкции.
Правила эксплуатации
Следует помнить, что некоторые действия могут привести к повреждению газовой колонки. Работа Юнкерса будет нарушена, если не будет обеспечен приток свежего воздуха. Кроме того, повреждение произойдет при использовании слишком длинных шлангов, что приведет к снижению давления, одновременному открытию горячего и холодного кранов. Естественно, отсутствие периодической профилактики также приведет к негативным последствиям.
Выше мы уже указывали, как включить колонку Юнкерс — это делается с помощью вентиля и пьезоэлемента, способного поджигать фитиль. Нужно зажечь горелку, и она будет работать в течение дня. И, как только откроется кран горячей воды, котел автоматически подключится. Измените давление газа и давление воды, полученное переключением двух регулировочных ручек.
Если принято решение о чистке газового оборудования, то это делается по определенному алгоритму.
- Сначала отключается газ и вода, затем снимается крышка.
- На следующем этапе производится демонтаж водяного узла и дымосборника.
- Наконец, в конце теплообменник снимается. Радиатор можно мыть теплой водой с добавлением неабразивного чистящего раствора. Кисть должна быть длинноворсовой и довольно жесткой.
- Фитиль и основная горелка хорошо очищаются специальным шилом. Кроме того, необходимо удалить нагар с каждой форсунки. Однако делать это самостоятельно не рекомендуется. Лучше раз в год приглашать специалиста, который будет совмещать тестирование с удалением накипи. Профессионал также удалит отложения, проверит плотность крепления фурнитуры и очистит пластины со стороны дымохода.
При появлении запаха газа запрещается пользоваться электрическими выключателями и телефоном в помещении, где расположена газовая горелка. Важно немедленно перекрыть газовый кран, открыть окна, проветрить помещение и вызвать специалистов, устанавливавших оборудование. Во избежание опасных ситуаций не следует держать рядом с Юнкерсом жидкости и предметы, способные возгораться.
Когда температура в помещении падает ниже нуля градусов, горелка отключается и опорожняется. Если до зимних месяцев такая процедура не проводилась, то, подключая прибор в следующем сезоне, нужно проверить, греется ли вода.
Возможные неисправности
Конечно, работа любой техники не всегда проходит гладко, стоит быть готовым ко всему. К счастью, значительную часть потенциальных неисправностей, возникающих в газовой колонке Юнкерс, несложно устранить своими силами.
Причин, по которым не загорается горелка, на самом деле много.
- Возможно, и впускной, и выпускной патрубок изначально были установлены неправильно. Кроме того, может быть нарушено водоснабжение.
- Возможны проблемы с отягощением. При загрязнении дымохода продукты сгорания не уходят, а скапливаются внутри, что замедляет работу оборудования. Тяга страдает из-за нехватки свежего воздуха, например, при закрытом окне.
- Бывает, что дымоход забивается, и это создает потенциально опасную ситуацию. Нужно срочно вывести Юнкерса из строя и вызвать специалистов.
- Если запальное пламя погасло, это означает, что требуется замена защитного реле.
- Возможно, горелка не горит из-за низкого заряда батареи и, следовательно, не работает система автоматического розжига. Придется разобрать переднюю панель и самостоятельно зарядить ее или заменить аккумулятор.
- Низкое давление в трубопроводе приводит к плохой подаче воды, что опять же приводит к проблемам в работе.
- Фитиль гаснет при неравномерном пламени. В результате отключается и основная горелка. Чтобы решить эту проблему, просто очистите устройство.
Иногда не загорается колонка Юнкерс, а иногда аппарат сам выключается.
- Первая причина в том, что батареи пришли в негодность.
- Вторая причина – нужно менять мембрану, которая деформировалась или порвалась. Хорошо, когда в ремкомплекте есть замена.
- Следующий возможный вариант – не работает один из датчиков контроля или износился микропереключатель; это можно определить по отсутствию характерного щелчка.
Кроме того, воспламенитель может засориться изнутри, что легко устранить чисткой. К аналогичным последствиям приводит обилие ржавчины, грязи в фильтрах из-за некачественной воды и электродов. Наконец, некачественный монтаж, запорная арматура на трубопроводе и проблемы с проводами также являются частыми причинами перебоев.
Есть еще несколько распространенных случаев. Если на приборе с автозапуском нет искры, то, возможно, нет тока ионизации, а значит, вода не течет. Искра гаснет при поломке регулятора пламени. Если колонка не греет воду, причина может быть в прободении мембраны водоблока, загрязнении трубок или неправильной сборке, но чаще – в поломке теплообменника.
