Компенсаторы дымоудаления — компенсаторы линейных тепловых расширений (ЛТР) ✪ Производство компенсаторов teksator.ru
Нужны компенсаторы для промышленных дымоходов?
Вам сюда |
Тканевые компенсаторы
Тканевые компенсаторы
Срок производства: 2–4 недели. Завод в России.
Изготавливаем по любым типоразмерам
и техническим параметрам.
Предоставляем полную рабочую документацию.
Возможен выезд на объект
для замеров/монтажа/шеф-монтажа.
Материалы из Европы (Германия, Ирландия).
Гарантия 2 года. Срок службы — от 10 лет.
Заказать |
Для пожарной вентиляции |
Типы компенсаторов дымоудаления
Применение
Система вентиляции, с малым давлением
На системах газоходов с температурой до 350 °C
На системах газоходов с температурой до 1000 °C, за счет теплоизоляционного слоя
Тип крепления
Крепление под хомут
Фланцевое крепление
Фланцевое крепление ленточного типа
Круглые
Прямоугольные
Давление
−0,5 до 0,5 Бар
−0,5 до 1 Бар
−0,5 до 1 Бар
Делаем только под заказ
Это позволяет нам экономить на складских площадях
и делать более качественную продукцию по цене не выше конкурентов
Компенсаторы вибрации и линейных тепловых расширений (ЛТР) для систем дымоудаления

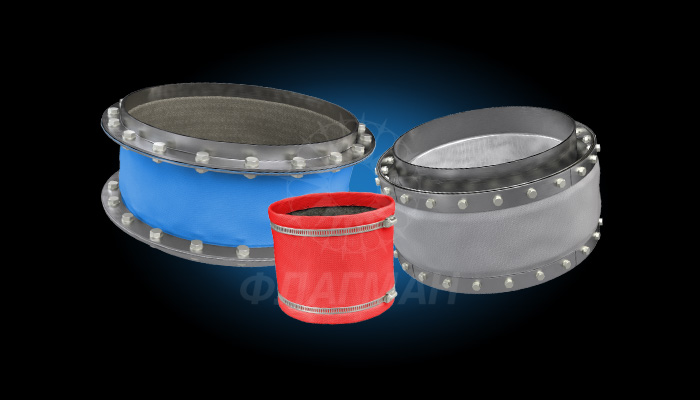

Круглые компенсаторы
- Виды: ТК-А, ТК-В, ТК-С
- Среда: газ
- Допускаемая температура: от −60 до +1000°C
- Давление: от −0,5 до 1 Бар
- Типы присоединения: фланцевый, хомутовый

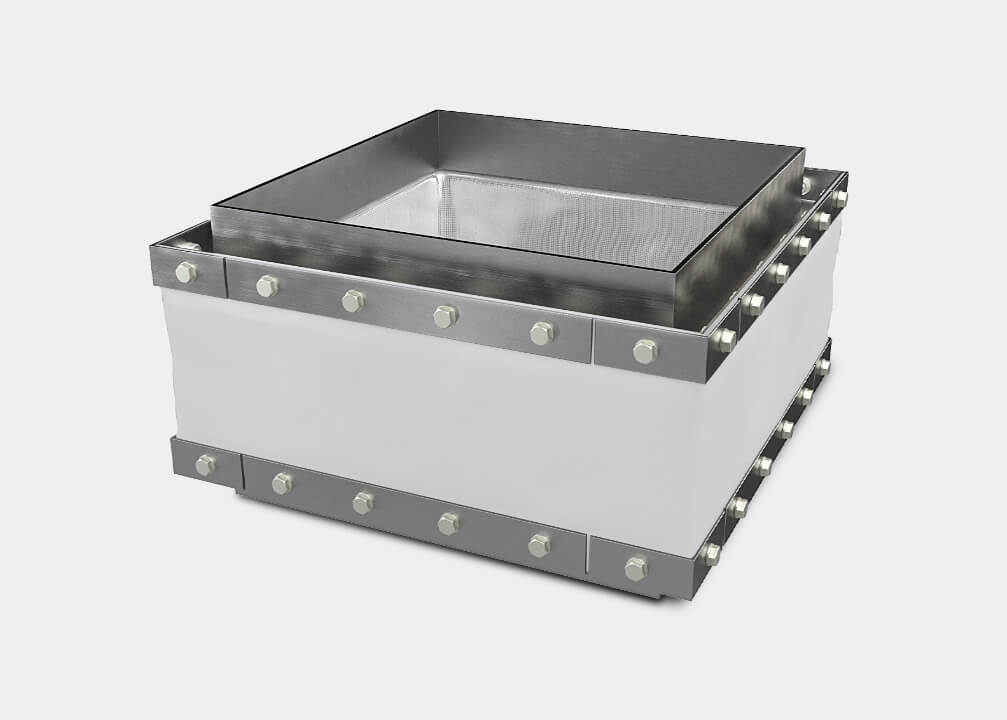

Прямоугольные компенсаторы
- Виды: ТК-В, ТК-С
- Среда: газ
- Допускаемая температура: от −60 до +1000°C
- Давление: от −0,5 до 1 Бар
- Типы присоединения: фланцевый
Характеристики тканевых компенсаторов
- Диапазон рабочих температур: −50–1000 ºС
- Рабочее давление: −50–50 кПа
- Максимальное давление: до 1 МПа
Компенсирующая способность
- Осевая: до 500 мм
- Сдвиг: до 250 мм
- Температура окружающей среды: от −60 °C;
- Размеры проходных сечений: от Ду 100 мм
Компания «Флагман» изготавливает и реализует компенсаторы линейного расширения воздуховода (ЛТР), которые могут работать при температуре от -60 до +1000 ºС, предел огнестойкости EI 60. Эти технологичные узлы предназначены для компенсации расширений воздуховодов, подверженных серьезным термическим нагрузкам, и нивелируют линейные и угловые сдвиги секций.
В случае пожара дымоотводы работают в условиях критически высоких температур. Для предотвращения разрывов и смещений в воздуховодах используются компенсаторы дымоудаления.
Вставки изготавливаются на собственных производственных площадях с применением материалов, произведенных в Европе. Изделия прошли проверку по безопасности и полностью соответствуют СНиП 41-01-2003 с пределом огнестойкости по СП 7.13130.2013.
Назначение компенсаторов ЛТР
Системами дымоудаления оборудуются все производственные помещения. В случае возникновения пожара по пожарным воздуховодам удаляется горячий дым, что снижает задымленность помещения, замедляет горение и дает людям время на эвакуацию. Компенсаторы систем дымоудаления являются неотъемлемой частью воздуховодов, предназначенных для работы при высоких температурах.
Под действием горячего газа изменяются линейные размеры воздуховодов, что может привести к их повреждениям, и, как следствие, быстрой задымленности помещения. Применение КЛТР компенсаторов — это технологическая необходимость, узлы нивелируют изменение геометрии, а высокий предел огнестойкости используемых материалов позволяет нашей продукции работать в течение требуемого времени.
Сферы применения
Используются вставки в промышленном и гражданском строительстве при устройстве противопожарных систем. Основное назначение компенсаторов ЛТР для воздуховодов дымоудаления — обеспечение гибких соединений трубопроводов квадратного и круглого сечения в противопожарных установках для повышения их отказоустойчивости.
Также ими оснащаются воздуховоды, трубопроводы подачи газов для технологического оборудования:
- Такими узлами оборудуются трубы, предназначенные для удаления рабочего тела из диффузоров турбин.
- Используются при отведении отработанных газов котельного оборудования.
- Применяются в металлургии и горнодобывающей промышленности.
Изделия рассчитаны для монтажа в любых условиях.
Конструкция компенсаторов линейного удлинения
Конструктивно узлы представляют собой гибкие вставки для воздуховодов с высоким пределом огнестойкости, установленные на фланцы прямоугольного и круглого сечения с болтовым соединением или при помощи хомутов. Они отвечают всем требованиям теплоогнезащиты. Компенсаторы ЛТР имеют многослойную конструкцию, которая состоит из следующих компонентов:
- верхний слой конструкции обеспечивает защиту системы от внешних факторов;
- изоляционный — служит тепловым барьером и имеет минимальный коэффициент теплопроводности и линейного расширения под действием высоких температур;
- защитный — обеспечивает надежную фиксацию изолятора и предохраняет узел от повреждений во время монтажа и эксплуатации.
Для увеличения долговечности системы конструкция армируется сеткой из нержавеющей проволоки.
Компенсаторы температурного расширения необходимы, если температура перемещаемых газов выше 100 ºС согласно СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” п. 7.11.3. Предел прочности позволяет узлу работать под давлением среды до 1 МПа.
Производство
В компании «Флагман» для изготовления компенсаторов теплового расширения применяются высокоточные станки и европейские материалы — время реализации заказа 2-4 недели (в зависимости от сложности и объема заказанной продукции).
- Наши заказчики получают коммерческое предложение в течение 15 минут от подачи заявки.
- Мы оказываем комплексную услугу — от проектирования до монтажа готового изделия.
- Продукция доставляется по территории РФ.
- Собственные производственные мощности, размещенные в России, позволяют применять гибкую ценовую политику.
Компенсаторы линейных расширений воздуховодов дымоудаления, изготовленные на нашем предприятии, прослужат не менее 15 лет (при соблюдении рекомендованных правил установки и обслуживания).
Высокое качество и цена ниже европейских производителей.
Мы контролируем и обеспечиваем высокое качество производимой нами продукции на всех этапах производства.
Максимально честная гарантия
Стандартный срок гарантии на нашу продукцию составляет 24 месяца с даты поставки, при расчетном сроке службы от 10 лет.
Клиентская поддержка 24/7
Обеспечиваем выезд сервис-инженера в течение 1 дня на объект заказчика для проведения технических консультаций, замеров, осмотров и ТО.
Применяемые материалы в тканевых компенсаторах Компенсаторы изготавливаются из одного или нескольких слоев изоляционных и газоплотных материалов. Все материалы собираются вместе в «сэндвич», состоящий из следующих слоев:
|
На какое оборудование
устанавливают гибкие вставки
- Вентиляция / Воздуховоды
- Гибкие вставки вентиляторов и тягодутьевых машин
- Дымоходы, вентиляторы дымоудаления,
дымоудаления (ЛТР) - Газоходы технологического газа, воздуха и дымовых газов
- Диффузоры газовых турбин
- Котлы утилизаторов
- Газоочистка
- Конвективные шахты
- Уплотнение вращающихся печей
Производим компенсаторы на заказ
по вашим размерам, от 7 дней
Подробнее
Направления компенсации
При перемещениях трубопровода и оборудования, происходят такие виды компенсации
Преимущества гибких вставок для дымоудаления
В дополнение к качественному изготовлению и надежности применяемых материалов, наши компенсаторы включают в себя ряд достоинств
Срок службы
Может достигать 15 лет
Срок изготовления
2–3 недели, что гораздо короче чем у металлических
Быстрый монтаж и замена
Допускается временный ремонт
Работа во всех направлениях
Возможность компенсировать одновременные деформации более чем в одной плоскости
Отсутствие распорных усилий
Не вызывает распорных усилий в местах крепления
Гасят вибрацию
Тканевые компенсаторы не передают вибрацию дальше по трубе
Затрудняетесь с выбором
или необходима консультация
Задать вопрос специалисту |
Также вас может заинтересовать
Тканевые компенсаторы
Подробнее |
Чертежи компенсаторов
Подробнее |
Производство компенсаторов
Подробнее |
Монтаж компенсаторов
Подробнее |
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
Вы недавно смотрели
Произвести расчет тканевого компенсатора
Заполните форму и мы подберем для Вас решение
Заполнить опросный лист |
Компенсаторы пожарной вентиляции – компенсаторы линейных тепловых расширений (ЛТР) ✪ Производство компенсаторов teksator.

Тканевые компенсаторы
Тканевые компенсаторы
Срок производства: 2–4 недели. Завод в России.
Изготавливаем по любым типоразмерам
и техническим параметрам.
Предоставляем полную рабочую документацию.
Возможен выезд на объект
для замеров/монтажа/шеф-монтажа.
Материалы из Европы (Германия, Ирландия).
Гарантия 2 года. Срок службы — от 10 лет.
Заказать |
Дымоудаление на производстве |
Компенсаторы линейных тепловых расширений (ЛТР) пожарной вентиляции
Прямоугольные компенсаторы
- Исполнение: металлический ЛТР
- Принцип действия: система двух металлических коробов с телескопической свзязкой
- Среда: дым, горячий воздух
- Допускаемая температура: до +600°C
- Типы присоединения: фланцевый
- Огнестойкость: EI60, EI90, EI120
Материалы исполнения
1 Нержавеющая сталь — толщина 1,0мм
2 Оцинкованная сталь — толщина 1,5мм
Направления компенсации
У линейных компенсаторов
перемещения происходят вдоль оси
Делаем только под заказ
Это позволяет нам экономить на складских площадях
и делать более качественную продукцию по цене не выше конкурентов
Компания «Флагман» изготавливает и реализует компенсаторы линейного расширения воздуховода (ЛТР), которые могут работать при температуре от -60 до +600 ºС, предел огнестойкости EI60, EI90, EI120. Эти технологичные узлы предназначены для компенсации расширений воздуховодов, подверженных серьезным термическим нагрузкам, и нивелируют линейные и угловые сдвиги секций.
В случае пожара дымоотводы работают в условиях критически высоких температур. Для предотвращения разрывов и смещений в воздуховодах используются компенсаторы дымоудаления.
Вставки изготавливаются на собственных производственных площадях с применением материалов, произведенных в Европе. Изделия прошли проверку по безопасности и полностью соответствуют требованию Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ), ГОСТ Р 53299-2009 «Воздуховоды, Метод испытаний на огнестойкость», СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Рекомендуемый шаг установки составляет десять метров. КЛТР — компенсатор.
Назначение компенсаторов ЛТР
Системами дымоудаления оборудуются все производственные помещения. В случае возникновения пожара по пожарным воздуховодам удаляется горячий дым, что снижает задымленность помещения, замедляет горение и дает людям время на эвакуацию. Компенсаторы систем дымоудаления являются неотъемлемой частью воздуховодов, предназначенных для работы при высоких температурах.
Под действием горячего газа изменяются линейные размеры воздуховодов, что может привести к их повреждениям, и, как следствие, быстрой задымленности помещения. Применение КЛТР компенсаторов — это технологическая необходимость, узлы нивелируют изменение геометрии, а высокий предел огнестойкости используемых материалов позволяет нашей продукции работать в течение требуемого времени.
Сферы применения
Используются вставки в промышленном и гражданском строительстве при устройстве противопожарных систем. Основное назначение компенсаторов ЛТР для воздуховодов дымоудаления — обеспечение гибких соединений трубопроводов квадратного и круглого сечения в противопожарных установках для повышения их отказоустойчивости.
Конструкция компенсаторов линейного удлинения
Компенсатор КЛТР имеет стальную коробчатую конструкцию из двух металлических корпусов соединенных телескопически, зазор между сопрягаемыми поверхностями этих корпусов заполнен терморасширяющимся материалом. Секции воздуховодов соединяются с компенсатором посредством фланцевых соединений. Конструкция линейного компенсатора позволяет компенсировать линейные удлинения воздуховодов до 30мм. Компенсатор может быть выполнен из оцинкованной (толщина 1,5мм) либо нержавеющей стали (толщина 1,0мм).
Производство
В компании «Флагман» для изготовления компенсаторов теплового расширения применяются высокоточные станки и европейские материалы — время реализации заказа 2–4 недели (в зависимости от сложности и объема заказанной продукции).
- Наши заказчики получают коммерческое предложение в течение 15 минут от подачи заявки.
- Мы оказываем комплексную услугу — от проектирования до монтажа готового изделия.
- Продукция доставляется по территории РФ.
- Собственные производственные мощности, размещенные в России, позволяют применять гибкую ценовую политику.
Компенсаторы линейных расширений воздуховодов дымоудаления, изготовленные на нашем предприятии, прослужат не менее 15 лет (при соблюдении рекомендованных правил установки и обслуживания).
Высокое качество и цена ниже европейских производителей.
Мы контролируем и обеспечиваем высокое качество производимой нами продукции на всех этапах производства.
Максимально честная гарантия
Стандартный срок гарантии на нашу продукцию составляет 24 месяца с даты поставки, при расчетном сроке службы от 10 лет.
Клиентская поддержка 24/7
Обеспечиваем выезд сервис-инженера в течение 1 дня на объект заказчика для проведения технических консультаций, замеров, осмотров и ТО.
На какое оборудование устанавливают гибкие вставки
Вентиляция / Воздуховоды
Вентиляторы дымоудаления
Дымоудаления (ЛТР)
Производим компенсаторы на заказ
по вашим размерам, от 7 дней
Подробнее
Преимущества гибких вставок для пожарной вентиляции
В дополнение к качественному изготовлению и надежности применяемых материалов, наши компенсаторы включают в себя ряд достоинств
Срок службы
Может достигать 15 лет
Срок изготовления
2–3 недели, что гораздо короче чем у металлических
Быстрый монтаж и замена
Допускается временный ремонт
Работа во всех направлениях
Возможность компенсировать одновременные деформации более чем в одной плоскости
Отсутствие распорных усилий
Не вызывает распорных усилий в местах крепления
Гасят вибрацию
Тканевые компенсаторы не передают вибрацию дальше по трубе
Затрудняетесь с выбором
или необходима консультация
Задать вопрос специалисту |
Вся продукция выполнена по ТУ
и сертифицирована по стандартам
Продукция компании «ФЛАГМАН»
cоответствует Российским стандартам качества
и требованиям RAL-GZ 719
Полный список сертификатов и лицензий можно найти на странице «Документы»
Документы |
