Компенсаторы для отопления

Главная / Компенсаторы / Компенсаторы сильфонные / Компенсаторы для отопления

Назначение компенсаторов для отопления и водоснабжения

Купить компенсаторы для отопления

Цена и наличие: по запросу

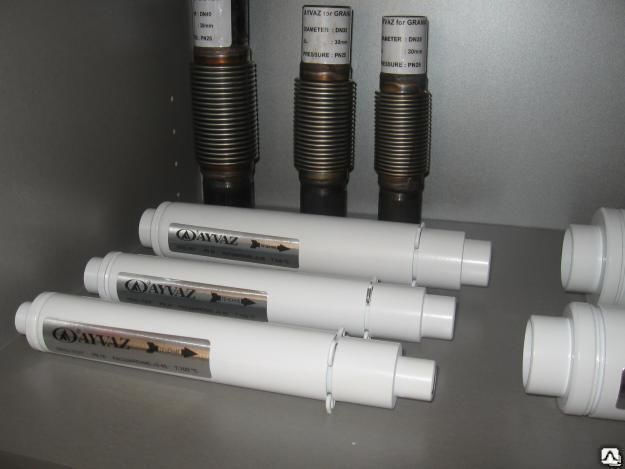

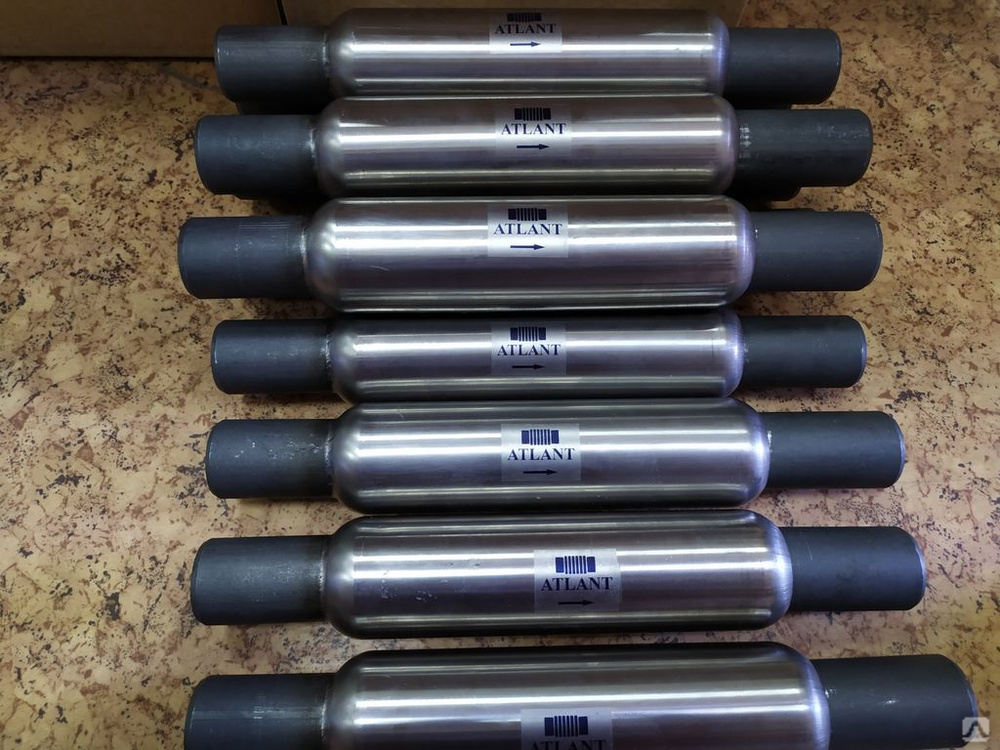

Тип: компенсатор сильфонный осевой для стояков отопления и систем водоснабжения многоэтажных зданий.

Внимание ! Компенсаторы оборудованы наружным защитным кожухом (сталь 20) и внутренней защитной гильзой (экраном) (нержавеющая сталь 12Х18Н10Т). Сильфон компенсатора многослойный.

Компенсаторы для стояков отопления с систем водоснабжения предназначены для компенсации температурного удлинения прямолинейных участков трубопровов централизованного теплоснабжения и горячего водоснабжениявнутри внутри жилых и производственных зданий, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Компенсаторы для стояков отопления и водоснабжения применяются в многоэтажных жилых домах, также различных систем жилищного и коммунального хозяйства.

Компенсаторы рекомендуется устанавливать в зданиях с двухтрубной системой отопления высотой 7 и более этажей.

Компенсаторы предназначены для защиты трубопроводов от статических и динамических нагрузок, возникающих при температурных деформациях и вибрациях. Компенсатор представляет собой гофру изготовленную из тонкостенного прочного металла, сжатие и растяжение которой позволяет защищать систему от разрыва.

Основные технические данные компенсаторов для отопления и водоснабжения

Условный диаметр: DN: 15 – 50 mm.

Осевая компенсирующая способность: 40 мм: режим работы растяжение и сжатие.

Условное давление: PN: до 16 кг/см².

Температура носителя не более: 200 ^оС.

Рабочая среда: жидкие и газообразные среды неагрессивные по отношению к применяемым материалам компенсаторов.

Компенсатор не применяют для работы с рабочими средами, которые используются в химических, нефтехимических, нефтеперерабатывающих опасных производственных объектах.

Тип присоединяется к трубопроводу: патрубки под приварку.

Сейсмичность районов строительства до 9 баллов включительно.

Устройство и принцип работы компенсатора

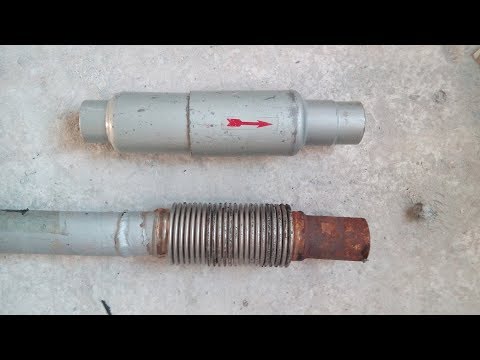

Компенсатор состоит из сильфона, тонкостенной гофрированной оболочки, присоединительной арматуры, внешнего защитного кожухаи внутреннего экрана.

Сильфон компенсатора и внутренняя гильза (экран) изготовлены из стали 12Х18Н10Т. Приварные патрубки и наружный кожух изготовлены из стали 20.

Срок службы: 20 лет при концентрации хлоридов в транспортируемой среде не более 30 мг/кг.

Гарантийный срок эксплуатации: 24 месяцев со дня ввода компенсатора в эксплуатацию.

Гарантийный срок хранения: 24 месяцев с момента изготовления.

Установка компенсаторов в жилых домах

Монтаж компенсаторов на стояках отопления должен производится в соответствии с проектом, выполненным проектной организацией и осуществляется путём приварки компенсатора к трубопроводу.

Все работы по монтажу должны выполняться при полном отсутствии давления в системе. Компенсаторы устанавливают строго соосно с трубопроводом, без перекосов во избежание заедания и повреждения его подвижных частей.

Монтаж компенсаторов производится после установки на трубопровод неподвижных опор, при монтаже вертикальных участков трубопроводов необходимо принимать меры, исключающие возможность сжатия и деформации компенсаторов под действием силы тяжести трубопроводов.

Габаритные и присоединительные размеры компенсаторов для сотояков отопления

Марка	DN, мм	Осевая компенсирующая способность(+растяжение / -сжатие) λ, мм		D, мм	d, мм	Dн, мм	L, мм	Эффективная площадь, F _эфф, см²	Жесткость, CQ, кгс/мм	Масса, кг
КСО 15-16-40	15	40 (+10/-30)	40 (+20/-20)	21	15	38	250	4. 24	1,6	0,52
КСО 20-16-40	20	40 (+10/-30)	40 (+20/-20)	27	20	49	250	8.04	3,0	0,7
КСО 25-16-40		40 (+10/-30)	40 (+20/-20)	34	26	60	300	13.85	3,2	1,2
КСО 32-16-40		40 (+10/-30)	40 (+20/-20)	42	35	76	300	24.18	1,5	1,5
КСО 40-16-40		40 (+10/-30)	40 (+20/-20)	48	41	76	300	24. 18	1,5	1,6
КСО 50-16-40		40 (+10/-30)	40 (+20/-20)	60	53	85	300	33.68	2,1	2,3

Ресурс компенсаторов для отопления составляет не менее 3000 циклов сжатия -растяжения при перемещении на полный рабочий ход.

Хранение и транспортирование компенсаторов для сотояков отопления

Компенсатор отопления должен храниться в упаковке изготовителя при температуре окружающего воздуха от минус 20 до плюс 40 ^оС и относительной влажности до 80%. Воздух в помещении не должен содержать примесей паров и газов, вызывающих коррозию.

Компенсаторы могут транспортироватся всеми видами транспорта (авиационным- в герметизированных отсеках) в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида. Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

При строительстве новых, расширении, реконструкции, техперевооружении и ремонте действующих тепловых сетей с сильфонными компенсаторами следует руководствоваться требованиями проектной техдокументации.

Транспортировка и хранение компенсаторов отопления к месту монтажа, а также перемещения их во время монтажа должны исключать вероятность повреждения сильфона и загрязнения внутренней полости компенсатора.

Условия хранения и транспортирования компенсаторов должны соответствовать группе 5 (ОЖ4), тип атмосферы 1У ГОСТ 15150-69, взаимодействие механических факторов по группе (Ж) ГОСТ 23170.

Хранение компенсаторов на открытых площадках не допускается.

Эксплуатация и монтаж компенсаторов отопления и водоснабжения

При монтаже и эксплуатации компенсаторов должны соблюдаться нормы и требования безопасности, действующие на объекте их применения: Требования глав СНиП по проектированию тепловых сетей, по производству и приёмке работ наружных и внутренних сетей и сооружений водоснабжения, канализации и теплоснабжения, по технике безопасности в строительстве, правил пожарной безопасности при проведении сварочных работ и других нормативных документов.

Компенсаторы отопления и водоснабжения допускается применять в районах строительства с расчётной наружной температурой для проектирования систем отопления не ниже – 30 ^оС.

Сейсмичность районов строительства – до девяти баллов включительно.

Компенсаторы отопления должны устанавливаться только на прямолинейных участках трубопроводов, ограниченных неподвижными опорами. Между неподвижными опорами допускается размещать только один компенсатор отопления. Компенсатор отопления присоединяется к трубопроводу путём сварки.

На трубопроводе должны быть предусмотрены направляющие опоры, исключающие перемещение трубопровода в радиальном направлении. Оптимальное расстояние от компенсатора до неподвижной или направляющей опоры 2..3 Ду. Допускается увеличивать расстояние от компенсатора до опоры до трёх метров. На участках трубопроводов с сильфонными компенсаторами не допускается применение подвесных опор. При выборе неподвижных опор должны учитываться следующие факторы:

Распорное усилие компенсатора;
Усилие жесткости компенсатора;
Трение в направляющих и скользящих опорах.

Расчет нагрузок на кольцевые и промежуточные неподвижные опоры при различных способах установки компенсаторов выполняется на этапе проектирования тепловой сети и приводится в специальной литературе.

Максимальное расстояние между неподвижными опорами труб определяется по формуле:

где:

0.9 коэффициент запуска, учитывающий неточности расчёта и погрешности монтажа;

l – компенсирующая способность компенсатора;

a – средний коэффициент линейного расширения трубной стали при нагреве от 0 ^оС до tоС, мм/м ^оС;

t – расчётная температура сетевой воды в подающем трубопроводе,

оС;

tро – расчетная температура наружного воздуха для проектирования систем отопления, принимаемая равной средней температуре воздуха наиболее холодной пятидневке по главе СНиП «Строительная климатология и геофизика», ^оС.

Компенсаторы отопления и водоснабжения могут устанавливаться как на горизонтальных, так и вертикальных участках трубопроводов.

Направление потока должно совпадать с направлением стрелки на кожухе компенсатора в случае его горизонтального расположения. При вертикальной установке компенсатора стрелка должна показывать вниз независимо от того, является ли направление протекания среды в трубопроводе восходящим или нисходящим.

Компенсаторы отопления и водоснабжения не требуют обслуживания в процессе эксплуатации и относятся к классу неремонтируемых изделий.

Компенсаторы могут эксплуатироваться с жидкими и газообразными средами не вызывающими коррозии материалов компенсатора при температуре от минус 30 ^оС до плюс 200 ^оС. При использовании компенсаторов в системах отоплени я высотных зданий транспортируемой средой является вода с температурой до 150 ^оС.

При монтаже и эксплуатации компенсаторов должны соблюдаться нормы и требования безопасности, действующие на объекте их применения:

Требования глав СНиП по проектированию тепловых сетей, по производству и приёмке работ наружных и внутренних сетей и сооружений водоснабжения, канализации и теплоснабжения, по технике безопасности в строительстве, правил пожарной безопасности при проведении сварочных работ и других нормативных документов.

Компенсатор отопления присоединяется к трубопроводу путём сварки.

Монтаж компенсаторов отопления и водоснабжения производится в соответствии с проектом трубопровода, выполненным проектной организацией. Хранить и транспортировать компенсаторы к месту монтажа следует в заводской упаковке, исключая возможность их механического повреждения. Хранить распакованные и расконсервированные компенсаторы на открытых площадках запрещается.

Перед монтажом компенсаторы должны быть проверены на соответствие их технических характеристик проекту тепловой сети, а также на отсутствие забоин и других повреждений кожуха и присоединительных патрубков.

При монтаже компенсаторов следует избегать скручивающих и избегающих относительно продольной оси изделия нагрузок.

Монтаж компенсаторов разрешается производить в следующей последовательности:

участки трубопровода до и после компенсатора должны быть смонтированы и закреплены в неподвижных опорах таким образом, чтобы расстояние между концами труб в месте установки компенсатора соответствовало длине компенсатора в состоянии поставки L;
компенсатор подвести к стыкам, обеспечить с помощью центраторов соосность присоединительной арматуры компенсаторов и концов трубопровода;
заварить стыки.

При обнаружении негерметичности компенсатора в процессе испытаний он демонстрируется и заменяется новым, о чем составляется акт. Если после гидравлических испытаний будет установлено, что длина компенсатора увеличилась более чем на 15% по сравнению с длинной при монтаже, это свидетельствует о смещении неподвижных опор. Необходимо произвести ревизию опорных конструкций, а компенсатор заменить на новый.

Сведения о рекламациях

В случае отказа в работе компенсатора в период гарантийного срока потребителю необходимо составить технически обоснованный акт о неисправности, о проделанных регламентных работах.

Компенсатор не содержит веществ, представляющих опасность для жизни, здоровья людей и окружающей среды. После окончания срока эксплуатации утилизацию компенсатора потребитель осуществляет по своему усмотрению.

Компенсатор устойчив к воздействиям рабочей среды: вода – до плюс 150 ^оС; пар – до плюс 200 ^оС.

Компенсатор должен быть устойчивым к воздействию относительной влажности воздуха до 95% при температуре окружающего воздуха 35 ^оС и более низких температурах без конденсации влаги.

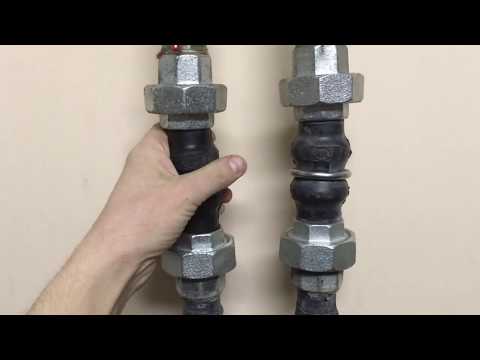

Компенсаторы для систем отопления

Установка компенсаторов на трубопроводах – необходимая мера, снижающая опасность аварий

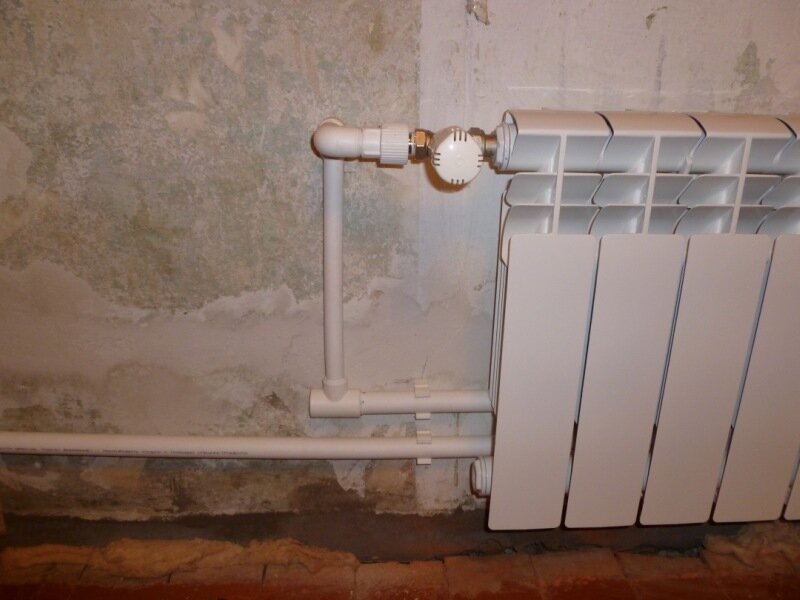

Построенное здание только на первый взгляд представляется абсолютно статичным. Неприметные глазу подвижки в системах отопления и водоснабжения диктуют необходимость использовать для предотвращения аварийных ситуаций компенсаторы систем отопления.

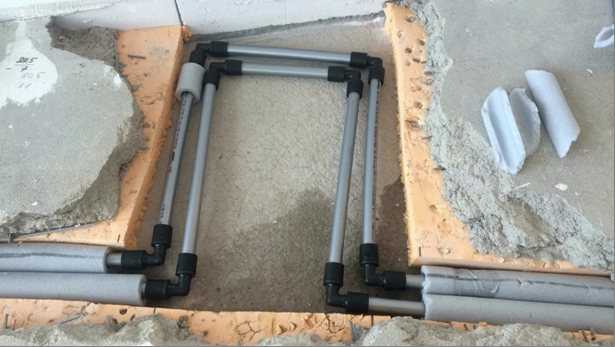

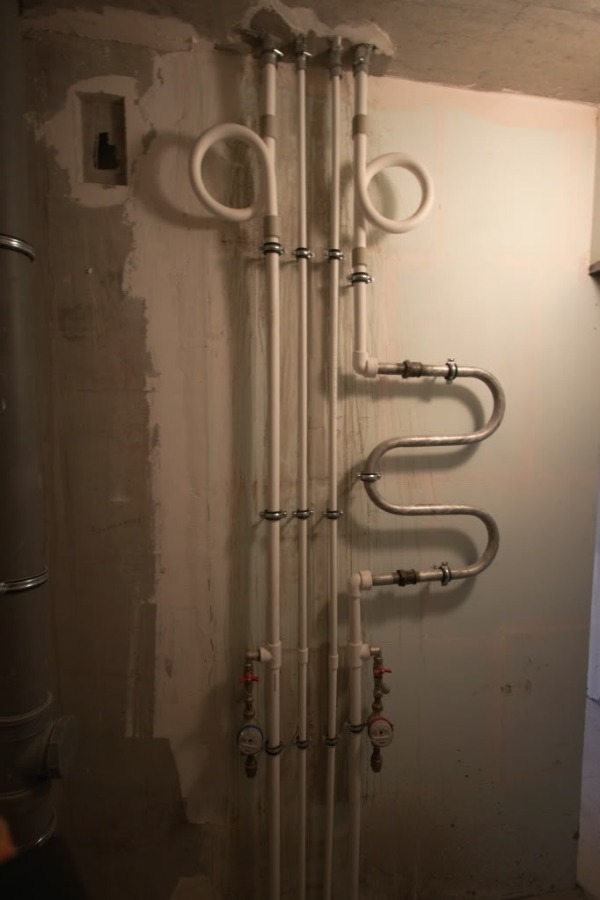

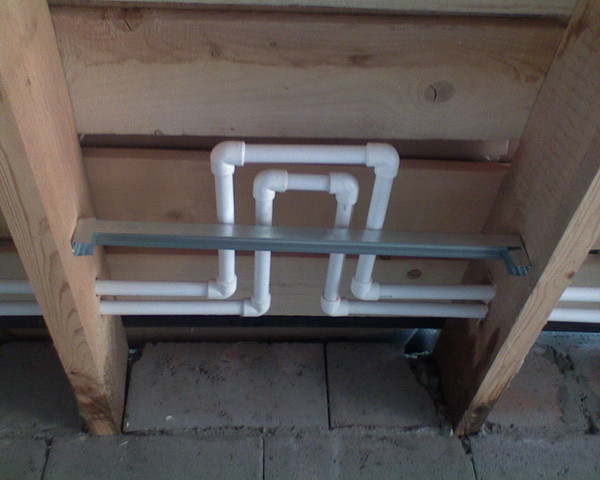

Компенсатор для труб отопления предотвращает последствия изменения линейных размеров вертикального стояка. В многоквартирных домах компенсатор на стояке отопления и горячего водоснабжения устанавливается между двумя неподвижными опорами. Компенсаторы трубопроводов тепловых сетей в подвальных помещениях (на трубах, расположенных горизонтально) предохраняют от изгибов, разрывов отдельных участков трубопровода.

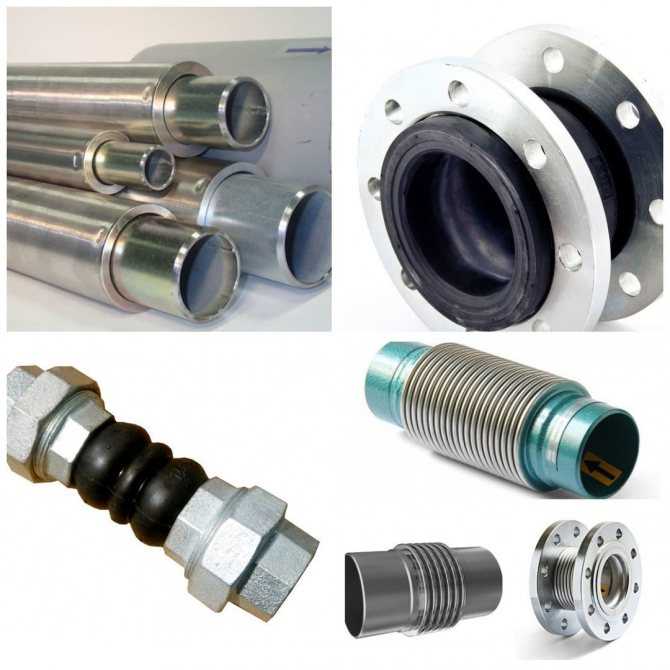

Компенсаторы сильфонные для систем отопления ST-B, ST-BM, ST-B-PL, ST-B-R рассчитаны на долговременные нагрузки растяжения-сжатия, то есть на весь срок службы всего трубопровода.

При транспортировке высокотемпературных жидкостей и горячих паров компенсатор трубный сглаживает не только последствия механических воздействий. Компенсатор для стальных труб необходим и в силу температурного расширения металла под воздействием горячей воды.

Для надёжной герметизации сочленения труб компенсаторы на трубопроводах горячей воды используются исключительно сильфонного типа. St b сильфонный компенсатор – выполненный из нержавеющей стали в несколько слоёв гофрированный цилиндр, монтируемый резьбовым способом или под приварку. Сильфонные компенсаторы трубопроводов

легко монтируются,
представляют собой самонаправляемое устройство,
снабжены ограничителем движения,
не вызывает снижения давления текущей жидкости,
каждый ST-B компенсатор рассчитан на определённое количество рабочих циклов, при конструктивно предусмотренных подвижках до 5 мм (растяжение), 4,5 см (сжатие).

Компенсаторы сильфонные для систем отопления ST-B, ST-BM, ST-B-PL, ST-B-R

допускают рабочее давление 1,6 МПа,
рассчитаны на предельную температуру 150оС для воды, 250оС для пара,
имеют осевую компенсирующую способность 40 мм,
устойчивы к воздействию внешней среды с относительной влажностью 95% (при температуре 35^оС и ниже, без образования конденсата).

Устанавливая компенсатор для труб и своевременно производя его замену (по истечению срока предусмотренной эксплуатации) удаётся значительно сэкономить на ремонте системы отопления в целом.

Компенсаторы для трубопроводов: качество по доступной цене

Формируемая на рынке на компенсаторы для трубопроводов цена во многом складывается из наценок за транспортировку, хранение на складах. Приобретите необходимые для монтажа систем отопления металлоизделия по ценам производителя. При необходимости, как это показано на демонстрирующих компенсаторы для трубопроводов фото, конструкция комплектуется защитным кожухом.Преимущества заказа продукции от производителя – не только значительная экономия, скидки при оптовых закупках, но и специальная комплектация в соответствии с поставленными технологическими задачами.

Метки: компенсатор на стояке горячей воды, компенсаторы для систем отопления.

Системы компенсации движения | NOV

Наши системы компенсации движения компенсируют вертикальное перемещение морских буровых установок, изолируя движение бурильной колонны, предотвращая изгибание колонны райзера и обеспечивая постоянное натяжение направляющих и опорных линий

Оборудование системы компенсации движения

включает в себя различные продукты, предназначенные для компенсации вертикального перемещения морских буровых установок из-за вертикальной качки. Установленные на короне и прямолинейные компенсаторы изолируют качающее движение буровой установки от бурильной колонны, в то время как натяжители проволочного троса обеспечивают постоянное натяжение направляющих и опор натяжения для предотвращения коробления райзера. Наши продукты системы компенсации движения поддерживаются известной историей обслуживания клиентов и надежности.

Коронные компенсаторы (CMC)

Установленный на коронке компенсатор обеспечивает пассивную компенсацию вертикальной качки бурильной колонны, чтобы поддерживать постоянную нагрузку на долото во время бурения. Компенсатор, установленный на короне, монтируется поверх балок свода вышки и используется на обычных судах с буровой вышкой/лебедкой.

Натяжитель N-Line и натяжитель троса (WRT)

Система натяжения райзера N-line компенсирует вертикальную качку, тангаж и крен судна за счет использования цилиндров для приложения вертикальной силы к верхней части морского бурового райзера, в то время как система натяжения райзера на тросе компенсирует путем приложения вертикальной силы к верхняя часть морского бурового стояка. Это обеспечивает устойчивость райзера при контроле его напряжений, смещений и углов. Расположенные на буровом судне рядом с периферией буровой площадки, натяжители обеспечивают натяжение райзера, в то время как плавучее буровое судно движется под действием ветра, волн и течения.

Устройство натяжения направляющих (GLT) и устройство натяжения Podline

Натяжители направляющей линии и подлайна являются пассивными и аналогичными встроенными натяжителями. Часто поставляемый как один комбинированный проектный пакет, основным отличием является более высокая мощность натяжного устройства podline: максимальное натяжение троса 12 м по сравнению с 7,5 м.

Натяжитель кабеля MUX

Натяжители кабеля MUX используются на борту плавучих буровых установок для поддержания почти постоянного натяжения в верхней части кабеля MUX, который является мультиплексным силовым и коммуникационным шлангокабелем между буровой установкой и подводным противовыбросовым превентором (ПВО). Это предохраняет кабель MUX от деформаций, вызванных тяжестью, и усталости материала, а также обеспечивает надежную передачу команд на превентор.

Устройство натяжения проводника (CTU)

Натяжители кондуктора используются на самоподъемных буровых установках для поддержки направляющей трубы, которая соединяет буровую установку с устьем скважины. Это снимает с проводника полную весовую нагрузку и предотвращает коробление, вызванные вихрями вибрации и усталость материала.

Компенсаторы прямой линии (DLC)

Система компенсатора прямой линии со встроенным талевым блоком сводит к минимуму влияние вертикального движения (качки) бурового судна на неподвижную и вращающуюся бурильную колонну и долото.

Компенсаторы бурильной колонны (DSC)

Компенсатор бурильной колонны Shaffer™ — самая популярная система такого типа, используемая сегодня.

Компенсатор перемещения модуля (MHC)

Наш компенсатор перемещения модулей — это безопасное и надежное решение для мощной зоны разбрызгивания и точного подводного управления. Адаптированный для удовлетворения индивидуальных потребностей оператора, он позволяет операторам работать в течение более длительных периодов времени в условиях открытого моря, сокращая время простоя и увеличивая эксплуатационные погодные окна.

Компенсатор на короне
Технические характеристики наших стандартных моделей CMC
Натяжители для стояков
Технические характеристики наших стандартных натяжителей для стояков
Буровая лебедка с активным подъемом (AHD)
Технические характеристики нашей буровой лебедки AHD
Двойная буровая лебедка Active Heave (AHDD)
Технические характеристики нашей буровой лебедки AHDD
Справочное руководство по морским буровым установкам
Технический обзор нашего ассортимента оборудования для морских буровых установок

Натяжители стояков

Натяжители троса

Диаметрально противоположные

Цилиндры с натяжным кольцом

Подвижные канатные цилиндры

Сопутствующие товары

“; targetDiv.

outerHTML = targetDiv.outerHTML + newHTML;}

Три способа использования муфт с канавками для компенсации температурных деформаций стояка | Консультации

Цели обучения

Определить два различных класса механических муфт с канавками и описать характеристики движения каждой из них.
Понимать три метода компенсации тепловых перемещений в стояках с помощью муфт с канавками.
Объясните преимущества технологии канавок для компенсации теплового движения.

При изменении температуры трубопровод испытывает линейное расширение или сжатие. Ключом к эффективному регулированию этого теплового движения в трубопроводе стояка здания является обеспечение предсказуемого и контролируемого движения трубопровода.

Существуют и другие способы приспособления к этому типу движения. Тем не менее, компоненты трубопровода с канавками предлагают три различных способа компенсировать это тепловое движение трубы, что позволяет разработчику системы выбрать метод, который лучше всего подходит для каждого конкретного применения.

Рифленые для стояка

При установке с учетом проектных соображений механические муфты с канавками способны компенсировать тепловое движение трубопровода. Это означает, что для достижения этого дополнительного преимущества проектировщики систем должны учитывать эту критическую характеристику при выборе систем соединения труб с канавками. Механические муфты с канавками доступны в жестком и гибком исполнении:

Жесткие трубные муфты механически сопротивляются линейному и угловому движению трубы в стыке.
Гибкие муфты для труб обеспечивают контролируемое линейное и угловое перемещение трубы.

В гибкой трубной муфте размеры соединительной шпонки уже, чем канавка в трубе, что обеспечивает пространство для перемещения соединительной шпонки внутри паза трубы. Кроме того, ширина гибкого корпуса трубной муфты позволяет отделить конец трубы, оставляя место для контролируемого линейного и углового перемещения. Гибкая трубная муфта остается самостопорящимся соединением, а конструкция прокладки, реагирующей на давление, обеспечивает надежную герметизацию даже во время движения трубопроводной системы.

Существует три стандартных метода использования механических муфт с канавками для компенсации теплового движения трубопровода (расширения и сжатия) в стояке здания: вершина подступенка.

Метод 2: Используйте возможность линейного перемещения гибких трубных муфт, чтобы компенсировать движение в каждом стыке.

Способ 3: Используйте возможность линейного перемещения, чтобы приспособиться к перемещению в линейном компенсаторе расширения с канавками.

Выбор конкретной методологии будет зависеть от параметров проекта, а также от предпочтений проектировщика.

Метод 1: Свободно плавающий

Первый метод компенсации теплового расширения или сжатия в стояке с пазовыми муфтами заключается в построении свободно плавающей системы, в которой движение направлено к верхней части стояка с основанием якорь и направляющие. Муфты с желобками, соединяющие секции трубопровода стояка, являются жесткими, а муфты в верхней части первой горизонтальной трубы — гибкими, как показано на рис. 2. В этом жестком и гибком соединении используются возможности углового отклонения гибких трубных муфт. в верхней части стояка. Чтобы вычислить требуемую длину горизонтальной трубы, разделите ожидаемую величину теплового перемещения на способность муфты к отклонению от центральной линии, принимая во внимание все необходимые конструктивные факторы.

В дополнение к гибким муфтам с канавками в верхней части стояка, гибкие муфты также должны использоваться на ответвлении трубопровода, чтобы обеспечить отклонение ответвлений при расширении или сжатии стояка. На каждом ответвлении требуется не менее двух гибких трубных муфт с канавками, чтобы компенсировать вертикальное смещение. Длина трубы между гибкими трубными муфтами на ответвлениях должна быть достаточно большой, чтобы никогда не превышалось максимальное угловое отклонение муфт и чтобы они могли компенсировать ожидаемое движение стояка. При этом методе количество перемещений ответвления трубопровода увеличивается от первого этажа к верхнему этажу.

Пример: 200-футовый стояк, построенный из 6-дюймовых труб. труба из углеродистой стали (величина расширения: 0,75 дюйма на 100 футов на 100°F ΔT). Вертикальный стояк устанавливается при 60°F, что также является самой низкой температурой, и имеет максимальную рабочую температуру 180°F.

0,172 дюйма на футы отклонений связи трубки от центральной линии на рулонной трубе, включая коэффициент снижения конструкции

1,8 дюйма. Тепловое движение трубы на основе 120 ° F ΔT

10,5 футов Минимальная длина горизонтальной трубы на верхней части подняка.

Метод 2: Движение, обеспечиваемое каждой гибкой муфтой с канавками

Второй метод, использующий механические муфты с канавками для компенсации теплового движения в стояке, заключается в использовании всех гибких трубных муфт для соединения секций трубопровода стояка. Используя возможность линейного перемещения гибких муфт с канавками, расширение или сжатие можно компенсировать в каждой муфте.

Во время установки зазоры на концах труб должны быть установлены в муфтах с канавками пропорционально требованиям к перемещению (полный зазор только для расширения, полный стык только для сжатия), чтобы приспособиться к ожидаемому движению стояка. Стояк должен быть закреплен вверху и внизу, а труба должна быть направлена таким образом, чтобы предотвратить прогиб в местах соединения («извилистость» линии) и направить движение в желобчатые гибкие муфты для труб.

Чтобы рассчитать количество гибких трубных муфт, необходимых для компенсации ожидаемого расширения или сжатия, разделите ожидаемое изменение длины трубопровода на способность к линейному перемещению (включая любой конструктивный фактор) типа и размера устанавливаемой муфты. .

Несмотря на повышенные требования к направляющим, этот метод сводит к минимуму движение ветвей по сравнению с методом свободного плавания.

Пример: 200-футовый стояк, построенный из 6-дюймовых труб. труба из углеродистой стали. Вертикальный стояк устанавливается при температуре 60°F, что также является самой низкой температурой, и имеет максимальную рабочую температуру 180°F.

0,097 дюйма Возможность линейного перемещения муфты на трубе с накатанной канавкой, включая понижающий коэффициент

1,8 дюйма Тепловое перемещение трубы при температуре 120°F ΔT

19 Необходимое количество муфт.

В этом примере использование редукционного тройника с пазами для соединений ответвлений на каждом этаже обеспечит необходимое количество гибких муфт. Если рассчитанное требуемое количество муфт больше, чем количество муфт, необходимых для установки трубопровода стояка, то необходимо равномерно распределить дополнительные гибкие муфты вдоль стояка.

Метод 3: компенсатор расширения, изготовленный из механических муфт с канавками

Третий метод использования муфт с канавками для компенсации теплового расширения и сжатия заключается в использовании линейного компенсатора расширения с канавками, изготовленного из гибких механических муфт. Этот метод предполагает использование всех жестких муфт на стыках стояков с перемещением, направленным в желобковый компенсатор расширения.

Компенсаторы с канавками или компенсаторы компенсируют осевое смещение до нескольких дюймов. Они состоят из ряда гибких трубных муфт и трубных ниппелей со специальными канавками, чтобы удовлетворить ряд требований к перемещению, в зависимости от количества муфт в устройстве. Компенсатор расширения с канавками должен иметь размер и предварительную настройку в соответствии с требованиями проектировщика, чтобы приспособиться к ожидаемому движению: полностью расширенный, полностью сжатый или в положении, пропорциональном температуре установки и экстремальным температурам системы.

Для правильной работы желобчатого компенсатора расширения стояк должен быть правильно закреплен и направлен. Между противолежащими анкерами устанавливается желобчатый компенсатор расширения, который направляет движение внутрь устройства и предотвращает раскрытие соединения на максимальную длину в расширенном состоянии при герметизации системы от силы напорной тяги.

Труба должна проходить по обеим сторонам рифленого компенсатора расширения, чтобы предотвратить отклонение блока. Отклонение уменьшит доступное осевое перемещение и может привести к повреждению, в зависимости от типа используемого устройства. Если позволяют условия системы, направляющие с одной стороны компенсатора расширения можно убрать, разместив блок рядом с анкером.

Для стояка может потребоваться несколько компенсаторов расширения в зависимости от высоты стояка, степени теплового смещения трубопровода и допустимого отклонения ответвлений. В этом случае для стояка потребуются основные анкеры внизу и над самым верхним компенсатором расширения. Использование промежуточных анкеров будет определяться на основе используемого метода поддержки райзера.

Рифленые компенсаторы расширения не требуют технического обслуживания. Обычно они изготавливаются из того же материала трубы и с той же толщиной стенки, что и сама стояковая труба. Это приводит к более надежному и долговечному компенсатору, что позволяет избежать проблем с долгосрочным осмотром и техническим обслуживанием, которые требуются для других конструкций компенсаторов.

1,8 дюйма Тепловое смещение трубы при ΔT 120°F

3 дюйма Максимальное линейное перемещение, допускаемое рифленым компенсатором расширения

1 Необходимое количество компенсаторов расширения.

Независимо от выбранного метода механические муфты с канавками для стояков зданий имеют несколько дополнительных преимуществ.

Традиционно требуются отдельные методы для соединения труб и компенсации температурных деформаций, но это не так. Механические муфты с канавками соединяются с трубой и компенсируют тепловое движение в пределах проектных возможностей муфты.

Рифленые муфты также намного быстрее устанавливаются, чем другие методы соединения, что может помочь завершить быстро отслеживаемые проекты вовремя или даже раньше запланированного срока. Стандартные пазовые муфты могут быть установлены в пять раз быстрее, чем сварные соединения, а «готовые к установке» муфты могут удвоить эту экономию времени.

Механические муфты с канавками позволяют отказаться от занимающих много места сварных компенсационных петель, которые, как правило, нереалистичны в узких пределах шахты райзера.
