Компенсатор сильфонный компенсатор энергия термо: Компенсатор сильфонный осевой с кожухом «Энергия-Термо» DN65 PN16

Протон, Протон-А, Энергия по низким ценам

Московский Кремль:
в 2012 году были поставлены компенсаторы
на систему ГВС

Расширение московского производства.
Оперативные отгрузки.
На складе более 12 000 компенсаторов.

“Москва-Сити”: “Федерация,” “Меркурий”, “Эволюция”,
“IQ-Квартал”, “ОКО”… Поставки компенсаторов
в  2010- 2020 годах

Поставлено более 500 000
компенсаторов для отопления и водоснабжения
в 156 городов России

Уникальные запатентованные неподвижные опоры “Энергия-Аква”
для систем водоснабжения.
Соответствуют СП 73.13330-2016
(п. 4.6 – бессварное соединение)

Подробнее

продукция мирового уровня

Компенсаторы «Энергия-Термо»

Компенсаторы «Энергия-Аква»

Компенсаторы «Протон»

популярная продукция нашего производства

Неподвижные опоры “Энергия-Термо”

для трубопроводов ОТОПЛЕНИЯ

Подробнее

Неподвижные опоры “Энергия-Аква”

для бессварного соединения трубопроводов ВОДОСНАБЖЕНИЯ

Подробнее

Производство

Подробнее

Внимание!

Покупайте нашу продукцию только у официальных дистрибьюторов!

В течение последних 2-3 лет участились попытки продаж под видом компенсаторов “Энергия” и “Протон”, неподвижных опор “Энергия” посторонней продукции. Наши права на торговые марки “Компенсаторы Протон”, “Компенсаторы Энергия”, “Неподвижные опоры Энергия” охраняются в соответствии с ГК РФ, часть 4, раздел 7 “Права на результаты интеллектуальной деятельности и средства индивидуализации”.

Отправить заявку

наши преимущества

Высочайшее мировое качество.
Минимальная цена поставки на объект

С 2003 года сдано
более 10 000 объектов

Производство в России по
итальянской технологии

Бесплатная высококлассная
техническая поддержка

Удешевление
проектов

Гарантии,
страховка

Ваш надежный партнер

  С 1999 года сотрудники нашей специализированной инжиниринговой компании работают на рынке компенсаторов для систем отопления и водоснабжения.

  Наша компания является разработчиком отечественной теории применения и конструирования данного оборудования.

  В 2003 году нами были разработаны компенсаторы «Протон», в 2008 году — компенсаторы «Энергия-Термо» и «Энергия-Аква».

  С 2008 года наши компенсаторы выпускаются на технологической линии производства США.

  В 2018 году наши технологи прошли обучение в Италии, затем часть производственных процессов была перенесена в Москву.

  С 2020 года наши российские клиенты могут купить компенсаторы «Протон» и «Энергия» как российско-итальянского, так и полностью российского производства.

  Мы поставили на стройки России более 500 000 компенсаторов.

  Среди наших объектов — Московский Кремль, небоскребы «Москва-Сити», библиотека МГУ, аэропорты Шереметьево и Внуково, Центральный офис «Газпрома» — «Лахта-Центр».

  Наши специалисты активно работают в Москве, Санкт-Петербурге, Краснодаре, Екатеринбурге, Казани, Воронеже, Тюмени, Красноярске и других крупнейших городах России.

Техническая поддержка

Конструирование компенсаторов

Производство компенсаторов

Обсудить сотрудничество

Смотреть все проекты

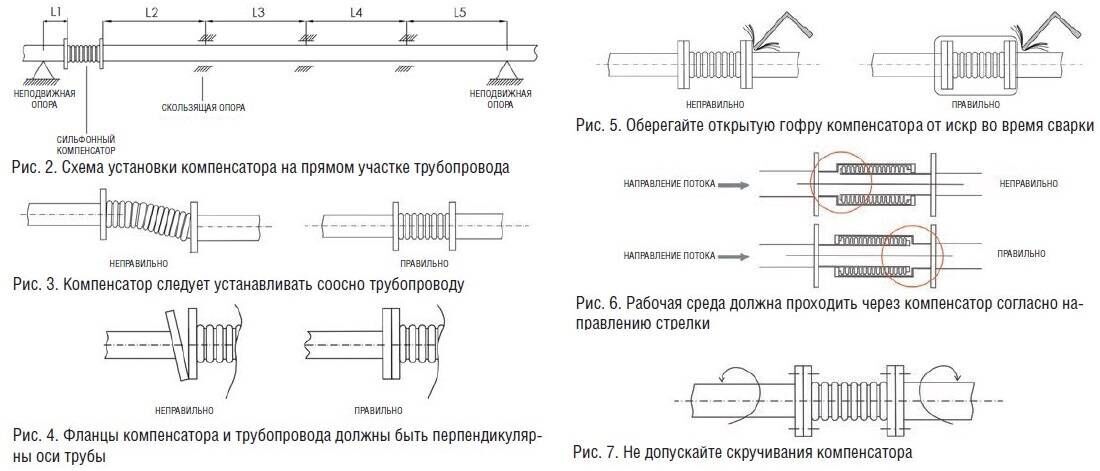

Компенсатор сильфонный осевой с кожухом «Энергия-Аква» DN20 PN16 НР

Компенсатор сильфонный осевой с кожухом «Энергия-Аква» DN20 PN16 НР

Компенсаторы «Энергия-Аква» применяются для компенсации тепловых удлинений трубопровода системы горячего водоснабжения. Патрубки на резьбе применяются для трубопроводов от DN15 до DN50.

“Компенсаторы “Протон-Энергия”: “экономичные цены на компенсаторы экстра-класса”.
Уважаемые клиенты! Более подробную информацию Вы можете получить по телефону +7 (499) 940-7550, или по электронной почте [email protected]

  • DN  20
  • PN  16
  • Осевой ход на сжатие  +32 мм
  • Осевой ход на растяжение  -10 мм
  • Общая длина (справочно)  286 мм
  • Наличие кожуха  с кожухом
  • Вес  0,88 кг
  • Жесткость осевого хода (G)  12 кн/м
  • Эффективная площадь сильфона (Sэфф)
    9 см2
  • Пример заполнения спецификации  Компенсатор “Энергия-Аква” осевой, с многослойным
    сильфоном и декоративным кожухом 16. 020.32/10.2
    Вариант изготовления патрубков: резьба

Металлические компенсаторы и компенсаторы с набивкой

Существует множество категорий компенсаторов, и каждая из них имеет свой собственный набор соображений, которые необходимо учитывать.

К удивлению некоторых инженеров, кожухотрубные теплообменники могут время от времени сильно нагреваться. Когда это происходит, повышение температуры может привести к набуханию устройства, что называется тепловым расширением.

Если кожухотрубный теплообменник не рассчитан на тепловое расширение, добавочное давление и изменяющиеся размеры труб или кожуха могут привести к серьезному повреждению устройства. Трубки и оболочки часто не расширяются с одинаковой скоростью из-за различий в составе материалов, различных температур и других факторов.

Если, например, трубы начинают расширяться быстрее, чем оболочка, они могут повредить внутреннюю часть оболочки. И наоборот, если оболочка начнет расширяться, это может негативно повлиять на трубную решетку.

К счастью, существует множество способов справиться с тепловым стрессом, прежде чем он станет дорогостоящим. Одним из таких способов является установка компенсаторов. Однако эти надстройки не являются универсальным решением. Существует множество категорий компенсаторов, и каждая из них имеет свой собственный набор соображений, которые необходимо учитывать.

Двумя наиболее распространенными типами компенсаторов являются металлические сильфонные компенсаторы (иногда называемые компенсаторами без набивки) и компенсаторы с набивкой.

Металлический компенсатор: установка давления

Металлические сильфоны могут находиться под внутренним или внешним давлением. Выбранный тип зависит от применения и окружающей среды оборудования.

Компенсаторы с внутренним давлением

Компенсационные сильфоны с внутренним давлением отлично подходят для операций, требующих частых осмотров оборудования. Как пояснили в компании Chemical Processing, легче проверить состояние компенсаторов с внутренним давлением, чем их аналогов с внешним давлением. Кроме того, они дешевле, что делает их экономически эффективным вариантом.

Однако у инвестиций в компенсатор с внутренним давлением есть несколько недостатков. Эти конструкции не могут выдерживать большие термические напряжения или расширения, особенно когда речь идет об осевом перемещении. Версии с внутренним давлением имеют тенденцию «извиваться» при слишком большом давлении или при воздействии высокого давления на длинные сильфоны.

По этим причинам сильфоны с внутренним давлением лучше всего использовать как экономичный метод борьбы с небольшими тепловыми нагрузками.

Компенсаторы с внешним давлением

Сильфоны с внешним давлением имеют несколько преимуществ по сравнению с моделями с внутренним давлением, даже если они часто дороже. Они построены с прочной внешней трубой и расширяющейся внутренней облицовкой. Эта конструкция также делает их более безопасными, поскольку давление удерживается внутри внешней трубы, что предотвращает утечку любого материала внутри устройства в случае выхода из строя сильфона. Кроме того, внешняя труба поглощает удары в случае выхода из строя якоря.

Эти модели могут выдерживать гораздо большие тепловые нагрузки и расширения, что делает их идеальными для большинства операций, связанных с такими проблемами. В ситуациях, когда версии с внутренним давлением могут извиваться или полностью выходить из строя, сильфоны с внешним давлением могут держаться прочно.

Их можно настроить для минимизации утечек в случае неисправности или повреждения оборудования. Кроме того, они могут быть спроектированы так, чтобы обеспечивать самодренирование, добавляя еще один уровень защиты от перекрестного загрязнения.

«Размер, форма и метод изготовления определяют ключевые характеристики сильфона».

Компенсатор: толщина стенки и конструкция

Размер, форма и метод изготовления определяют основные характеристики сильфона.

Чтобы определить наилучшую толщину стенки и другие качества сильфона, производители должны знать подробности работы, например, какое давление должны выдерживать компенсаторы.

Толстостенный компенсатор

Толстостенные компенсационные сильфоны обычно имеют толщину от 4 до 13 миллиметров, что часто соответствует материалу и толщине самой оболочки. Эти конструкции в основном используются в кожухотрубных и трубчатых теплообменниках с фиксированной трубной решеткой. Хотя они очень прочные, они также очень жесткие и имеют очень ограниченную гибкость. Обычно они имеют только две или три извилины, но извилины исключительно высокие — от 75 до 150 миллиметров — по сравнению с более тонкими стенками. Толстостенные сильфоны обычно изготавливают прессованием и сваркой.

Тонкостенный компенсатор

Тонкостенные компенсаторы обычно имеют толщину от 0,5 до 2 миллиметров. Хотя это означает, что они намного более гибкие, чем версии с толстыми стенками, это также означает, что они более подвержены повреждениям. Поскольку тонкостенные сильфоны более гибкие, производители могут включать больше гофр, чем толстостенные сильфоны, и гофры обычно имеют высоту от 25 до 75 миллиметров. Тонкостенные сильфоны обычно изготавливают холодной прокаткой или гидравлическим формованием.

Для операций, связанных с высоким давлением, но требующих тонкостенных сильфонов, производители могут выбрать многослойную конструкцию, в которой несколько слоев тонкого металла лежат друг на друге для поддержки и укрепления сильфона. Другой метод усиления тонкостенных сильфонов заключается в установке ограничительных колец, которые обычно располагаются за пределами сильфона в основании или в самой нижней точке кривой, согласно исследовательскому документу Международной ассоциации строительной механики в реакторной технике.

Сильфон со средними стенками

В определенных ситуациях ни тонкостенные, ни толстостенные сильфоны не являются идеальными для компенсации теплового напряжения, и необходимо найти компромисс. Модели со средними стенками обычно имеют толщину от 2 до 4,5 миллиметров, что обеспечивает большую долговечность, чем версии с тонкими стенками. Они также более гибкие, чем толстостенные сильфоны, и имеют высоту гофры от 50 до 65 миллиметров. Сильфоны со средними стенками обычно изготавливают методом горячей прокатки.

Герметичные компенсаторы

Другим распространенным типом компенсатора является клиновой компенсатор, который иногда называют просто клиновым компенсатором или клиновым компенсатором. Эта конструкция включает втулку, которая выдвигается наружу из корпуса теплообменника по мере увеличения теплового расширения, а также уплотнение, установленное между втулкой и корпусом и предотвращающее утечку.

«Скользящие компенсаторы идеальны, когда тепловое расширение вызывает осевое смещение».

Они чаще используются с набивными плавающими головками и идеально подходят, когда тепловое расширение вызывает осевое смещение. Поскольку эти компенсаторы состоят из двух цилиндров — втулки и кожуха — они не могут расширяться ни в каком другом направлении, кроме как влево и вправо (или вверх и вниз, в зависимости от ориентации блока). Согласно Piping Guide, блогу, написанному инженером Анкитом Чу, любое боковое расширение или вращение из-за термического напряжения, скорее всего, сломает эти соединения.

Одним из недостатков клиновых компенсаторов является их подверженность протечкам. Хотя упаковка должна предотвращать это, она не может гарантировать отсутствие утечек. Кроме того, поскольку материал со временем изнашивается при многократном использовании, утечка становится более вероятной. Из-за этого в операциях, где недопустимо перекрестное загрязнение, лучше использовать другой тип компенсатора.

Однако там, где небольшие утечки не вызывают особого беспокойства, компенсатор с набивным клином может быть экономичным способом справиться с тепловыми нагрузками.

Какой компенсатор лучше всего подходит для вашего оборудования?

Очевидно, что существует множество факторов, влияющих на ваше решение при выборе компенсаторов. Чтобы определить наилучший выбор для вашего кожухотрубного теплообменника, может быть наиболее полезным поговорить с инженером, хорошо разбирающимся в проектировании и изготовлении этих устройств.

Знающие инженеры Enerquip с удовольствием берутся за новые проблемы и находят идеальные решения для своих клиентов. Они будут работать с вами, чтобы определить ваши уникальные потребности и найти правильный компенсатор для вашей работы. Чтобы связаться с инженером Enerquip, запросите расценки с помощью нашей простой онлайн-формы.

Металлические компенсаторы изготовлены из гибких сильфонов – Mera Bellows

Сильфонный компенсатор из нержавеющей стали для солнечной тепловой энергии (Соединение солнечных панелей)

Они используются во множестве различных промышленных применений, но также тысячи раз поставляются в виде гофрированных труб со специальными окончаниями для соединения солнечных тепловых панелей.

Конструкция трубопровода или другое оборудование часто подвержены

  • тепловому расширению
  • механическая вибрация
  • давление
  • циклические движения в нескольких направлениях

вызванные, например, погодными условиями, двигателями, турбинами, насосами или компрессорами. Другие причины, которые следует назвать, включают силы инерции, несоосность или осадку фундамента. В таких случаях необходимы металлические компенсаторы для сохранения целостности системы.

____

С 1956 года Mera Bellows была пионером и продолжает оставаться лидером в разработке и крупномасштабном производстве гидроформованных металлических сильфонов и компенсаторов. Предприятие специализируется на высокоточной обработке мелкоразмерных (внутренний диаметр до 70 мм) и тонкостенных (менее 0,4 мм) металлических компенсаторов.

____

Формованный бесшовный металлический компенсатор для компенсации осевых перемещений

При проектировании металлического компенсатора необходимо учитывать множество параметров

  • Какой материал подходит? – Компенсаторы из нержавеющей стали, инконеля или хастеллоя для экстремальных температур (авиакосмическая промышленность)
  • Является ли поверхность особенно интересной? – напр. при использовании гофрированных трубок в качестве гибкого соединителя в вакуумных компонентах
  • Выполняет ли компенсатор функцию уплотнения ? – Двухслойная конструкция сильфона, выдерживающая пиков давления и гарантирующая безопасное использование.
  • Какой ожидаемый ход должен выполнять металлический компенсатор?

После обсуждения размерных параметров необходимо также указать тип и длину шейки сильфона – напр. под приварку или погодные условия необходим сильфонный узел с фланцами.



Компенсаторы из нержавеющей стали для гелиосистем

Компенсаторы для промышленного применения различаются по трем основным типам перемещения: осевому, боковому и угловому. Mera Bellows производит осевые и универсальные компенсаторы, особенно для солнечной тепловой энергетики.

Системы солнечной тепловой энергии могут сильно нагреваться, так как они подвергаются воздействию солнца.
