Для производства наших компенсаторов используется только высококачественная сталь.
Сама конструкция является высокотехнологичной и сложной. Но мы не стремимся ради снижения
себестоимости ее упрощать и, соответственно, ухудшать. Мы считаем, что экономия на качестве –
это экономия на безопасности наших клиентов. Для улучшения характеристик в компенсаторе “Энергия-Термо” мы применили технологии “суперстабилизация”, “вентилируемый сильфон”, “антикоррозия”, “энергоэффективность” (эти технологии подробно описаны в разделе “Наши преимущества”).

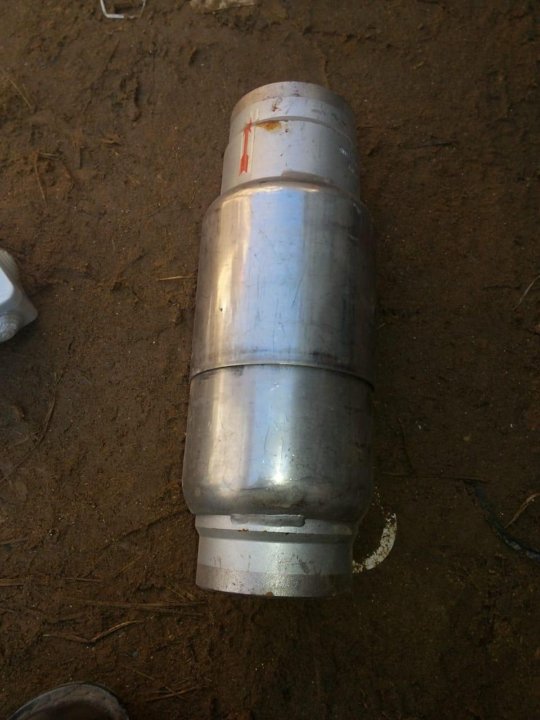

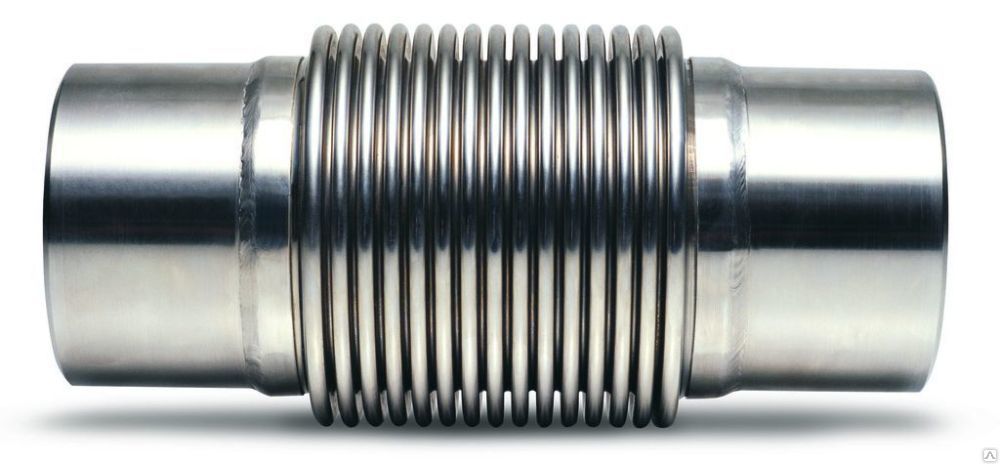

1. многослойный сильфон
Гибкая цилиндрическая «гармошка» из нескольких слоев тонкостенной нержавеющей стали. Приваривается к патрубкам через переходное кольцо из нержавеющей стали.
2. Внутренняя гильза
(стабилизатор сильфона)
Отрезок трубы из нержавеющей стали, который приварен к одному из патрубков и может свободно перемещаться внутри второго. Применяется технологии “суперстабилизация” и “энергоэффективность”.
3. Наружный декоративно-защитный кожух
Состоит из двух гладких полусфер из нержавеющей стали.
4. патрубки
Два отрезка трубы из высококачественной углеродистой стали. Служат для приварки компенсатора к стояку отопления.
5. переходное кольцо
Переходное кольцо из нержавеющей стали служит для надежной приварки тонкостенного сильфона из нержавеющей стали к патрубку из углеродистой стали.
6. отверстие для слива
конденсата
Технологические отверстия для слива конденсата расположены в местах присоединения каждого из двух патрубков к защитному кожуху.
Актуальны для DN15-200 (поставляем DN15-3000). Рабочая температура: +150°C. PN16
| DN | Обозначение: “Энергия-ТЕРМО” для отопления; “Энергия-АКВА” для водопровода | Осевой ход компенсатора (компенсирующая способность) сжатие/удлинение |
Полный осевой ход, мм.
|
PN | Общая длина, Lo, мм. ТЕРМО/ АКВА | Диаметр компе-ра Dr, мм. | Эфф-ая площадь сильфона, Fэфф, см2 | Жестксть осевого хода, kH/м |
|---|---|---|---|---|---|---|---|---|
| 15 |
16.015.32/10.2 |
+32 мм / -10 мм |
42 | 16 | 260/286 | 50 | 12 | |
| 15 |
16.015.40/20.2 |
+40 мм / -20 мм |
60 | 16 |
323/397 |
50 | 9 | 12 |
| 20 |
16. 020.32/10.2 |
+32 мм / -10 мм | 42 | 16 | 260/286 | 50 | 9 | 12 |
| 20 |
16.020.40/20.2 |
+40 мм / -20 мм | 60 | 16 | 323/397 | 50 | 9 | 12 |
| 25 | 16.025.32/10.2 | +32 мм / -10 мм | 42 | 16 | 260/294 | 55 | 12 | 13 |
| 25 |
16. 025.40/20.2 |
+40 мм / -20 мм | 42 | 16 | 318/392 | 55 | 12 | 13 |
| 32 | 16.032.32/10.2 | +32 мм / -10 мм | 42 | 16 |
270/305 |
65 | 18 | 26 |
| 32 |
16.032.44/20.2 |
+44 мм / -22 мм |
66 | 16 |
363/449 |
65 | 18 | 26 |
| 40 |
16. 040.32/10.2 |
+32 мм / -10 мм | 42 | 16 |
275/298 |
77 | 25 | 25 |
| 40 |
16.040.44/22.2 |
+44 мм / -22 мм |
66 | 16 |
341/427 |
77 | 25 | 25 |
| 50 | 16.050.32/10.2 | +32 мм / -10 мм | 42 | 16 |
290/337 |
91 | 29 | |
| 50 |
16. 050.47/23.2 |
+47 мм / -23 мм |
70 | 16 |
373/459 |
91 | 48 | 29 |
| 65 |
16.065.32/10.2 |
+32 мм / -10 мм | 42 | 16 |
292/300 |
107 | 57 | 34 |
| 65 |
16.065.50/25.2 |
+50 мм / -25 мм |
75 | 16 |
400/410 |
107 | 57 | 34 |
| 80 |
16. 080.32/10.2 |
+32 мм / -10 мм | 42 | 16 |
295/300 |
119 | 76 | 40 |
| 80 | 16.080.50/25.2 | +50 мм / – 25 мм | 75 | 16 | 397/407 | 119 | 76 | 40 |
| 100 |
16.100.33/17.2 |
+33 мм / -17 мм | 50 | 16 |
300/310 |
149 | 122 | 54 |
| 100 |
16. 100.54/26.2 |
+54 мм / -26 мм |
80 | 16 |
411/421 |
149 | 122 | 54 |
| 125 |
16.125.33/17.2 |
+33 мм / -17 мм |
50 | 16 |
310/320 |
187 | 188 | 106 |
| 125 | 16.125.54/26.2 |
+54 мм / -26 мм |
80 | 16 |
435/445 |
187 | 188 | 106 |
| 150 |
16. 150.33/17.2 |
+33 мм / -17 мм |
50 | 16 |
340/350 |
215 | 264 | 104 |
| 150 | 16.150.54/26.2 |
+54 мм / -26 мм |
80 | 16 |
428/438 |
215 | 264 | 104 |
| 200 |
16.200.33/17.2 |
+33 мм / -17 мм |
50 | 16 |
350/360 |
267 | 433 | 134 |
| 200 |
16. 200.54/26.2 |
+54 мм / -26 мм |
80 | 16 |
460/470 |
267 | 433 | 134 |
Внимание!
Уважаемые клиенты! Покупайте нашу продукцию только у официальных дистрибьюторов!
Участились случаи подделки нашей продукции. Наши права на торговые марки “Компенсаторы Энергия”, “Компенсаторы Протон”, “Неподвижные опоры Энергия” охраняются в соответствии с ГК РФ, часть 4, раздел 7 “Права на результаты интеллектуальной деятельности и средства индивидуализации”.
Отправить заявку
Энергия — Каталог — ООО ‘САНТЕХМИКС’
Цена:
–
Производитель:
Поддоны душевые
K-Flex
DIXIS
Duravit
Fittex PLUS
Fittex
Мегастрой
STC
КЗПМ
МЗОО
МПТ-Пластик
Strongman
ССК
Ростполимерпром
Titan
Heaton
ТЗПО
BROEN
Honeywell
UNI-FITT
ЦЕНТРОЛИТ
Ростов-Полимер
Сантехкомплект
Манотомь
СТИЛОТ
Техком
Метер
ЛесМаркет
Трио
Ledeme
Мирсант
Огракс
Промаэротехника
Огнеза
K-flex
Ярпожинвест
Tuboflex
ФАЭКС
ELKA
Славен
ЗИП
AQUALINE
Терминус
EFFAST
Halsen
Heaton Smart
Heaton Plus
ЛЛМЗ
Спецавтоматика
Резинотехника
Serra
Центр Сантехники (Подольск)
Профсан
ProFactor
ROSSINKA
LeMark
Баярд-Люкс
TYCO
ПК ПРИБОР
Minol-Zenner
Тепловодомер
НОРМА
Водомер
GERRIDA
Energoflex
СантехмастерГель
URSA
Сантэкс (Гомель)
ROCKWOOL
ИЗОЛИН
Свет
Ридан
Симтек
Стеклоприбор
ЗИП-ФЛЕКС
РОС
Татполимер
ООО СанТехПром
Domani-Spa
Кашира-Пласт
Тепловодохран
Джи-Пекс
Comap
Тругор
Уклад
Rothenberger
N.
T.M
Универсал (Новокузнецк)
TIEMME
УЭ-148
Henco
Царсберг
Bailey
Цветлит
Хемкор
FV Plast
Эван
Firat
ЭлБЭТ
Элит-Металл
ФД Пласт
Poelsan
Энергия
Эра
ТПК-АКВА
ACV
EUROSTANDARD
ADL
ELOFIT
ЧТПЗ
Alca Plast
Alta Group
ТМК
Aquasfera
FP PREIS
FD
Aquatech
Normaconnect
Arcus
KRONTIF
Ariston
Heimeier
ASKON
Atlantic
Atmor
Агригазполимер
AVK
Аквапромлит
Свободный Сокол
Альтеза
Benarmo
Buderus
АНИ Пласт
Апогей
DAB
АРЗИЛ
Danfoss
БАЗ
Danfoss+Heaton
Edisson
Багория
Бастион
ELSEN
ВИЗ
Flamco
ВИПРА
Garanterm
Владикс
GEB
ВЛМЗ
Geberit
Giacomini
ВМЗ
Grohe
Водоприбор
ГАЛЛОП
Grundfos
ГЗ Электропривод
HL
Гусинская крутильная фабрика
Hortum
Icma
Джилекс
Ideal Standard
ДПК
Itap
Завод им Гаджиева
Santeri
ЗАВОД ТЕПЛОТЕХНИЧЕСКИХ ПРИБОРОВ
Jika
Завод Универсал
Kirovit (Кировская керамика)
LD
ИК-2
Икапласт
Mupro
ИнкоЭр
Neptun
NIBE
Ogint
Итэлма
Cersanit
КАЗ
Wika
OR
Ostendorf
КЗТО
OLI
ККАЗ
Oventrop
Кронтиф
ЛМЗ
Protherm
Reflex
Лобненский стройфарфор
Луидор
Rehau
Маршал
Roca
МетаКам
Rosa (Кировская керамика)
Santek
МЗТА
Мифрил
Siamp
ММЗ
Selena
Soudal
Монтаж-ЗП
Viessmann
Stiebel Eltron
НЗТА
Superlux
Орио
Wavin
НПО ЮМАС
Watts
Tecofi
White Wave (Караганда)
Пензапромарматура
THERMEX
Wilo
Оскольская керамика
Пластиклайн (СибПласт)
Протон
Политэк
Профитпластметалл
РБМ
UNIPAK
Сантехпром
Санпласт
Elofit
Тулаэлектропривод
Uponor
РЕГИОН СПЕЦТЕХНО
Wolf
Мастер line
Wester
LOCTITE
VALFEX
Atoll
Zetkama
Vidima
TORK
Росма
Alpha-co
Mayer
РосТурПласт
Сансфера
Санлит
САЗ
СИНИКОН
_
–
ГОСТ:
ТУ ВУ.
..
38
ТУ…
ГОСТ 17375
ГОСТ 17378
–
ГОСТ 17376-2001
ГОСТ 17378-2001
Диаметр (выбрать):Не выбрано101001020108110114121201220130133140142015150159160162016817018180190200210219222202302402525026.926027027328280290330031032032533.7330340353503773844242.4426454848.35530545766060.363064720768808208990
Толщина стенки:Не выбрано2.33.43.62.5эксцентрический4.52.924.92.63.23.534567891011121416182226283032343638
Диаметр 2 (выбрать):Не выбрано(Ду 1600х1400)(Ду 1600х1200)42.4(Ду 1600х1000)48.333.726.921.325323845577689108114133159168219273325377426530630720820102012201420
Толщина стенки 2:Не выбрано2.5ГОСТ 17378-20013.64.52.33.51.622(2,5)2.633.2456789101214161822
Диаметр:Не выбраноDN 32102х4102х6108х10108х3,5108х4108х4,0108х4,5108х5108х6108х6,0108х7108х8108х9110×2,2110×2,7110×3,2110×3,4110×5,3114х10114х11114х12114х14114х3,5114х4114х4,0114х5114х6114х8114х9125×3,1125×3,2133х10133х14133х3,5133х4133х4,0133х5133х5,0133х6133х8135×5,3159х10159х12159х14159х16159х18159х4159х4,5159х5159х6159х6,0159х7159х8159х8,0159х9160×3,9160×4,0160×4,9160×5,3168х10168х12168х14168х16168х20168х8200×4,9200×5,3200×6,220х1,920х2,820х3,421,3х2,0219х10219х12219х14219х16219х20219х6219х6,0219х7219х8219х8,0219х9250×6,225х2,325х3,525х4,226,9х2,0273х10273х10,0273х11273х12273х12,0273х14273х16273х20273х22273х6273х7273х7,0273х8273х9315×7,7325х10325х10,0325х12325х12,0325х16325х20325х8325х8,0325х932×1,832х2,532х2,932х332х3,532х432х4,432х5,433,7х2,3377х10377х10,0377х12377х16377х20377х838х2,538х338х438х5400×9,840×1,840х3,740х5,540х6,742,4х2,6426х10426х12426х16426х20426х845х2,545х345х3,545х445х548,3х2,6500×12,350×1,550×1,850×3,250х4,650х6,950х8,3530х10530х1257х1057х357х3,057х3,557х457х557х5,057х657х857х958×4,0630х10630х1263х10,563х5,663х8,6720х1275×1,976х1076х3,576х476х576х676х6,076х878×4,0820х1289х1089х1289х3,589х489х4,589х589х689х6,089х789х889х9DN 16DN 20DN 25
Диаметр внешний, мм:Не выбрано160x160160x11075110x138110/110/110200x242200x110200x16040160x194110x124110x110200x2003250110/110160×18711013316019020023025029031534036840045546050057057563068069569672080092310001110120013251400150015251600164017401960218523852585
Диаметр внутренний, мм:Не выбрано625941101361601712002162502713003153434004275005356006878008511000103012001400150016001800200022002400
Диаметр / Размер:
32/40
50/25
40/32
110/75
110/050/050
110х110х110
110/050
32/25
50/32
75/50
72/50
110/50/50
40/40
50/40
110х50х50
110/50/110
40/50
40/25
32/32
75/75
125/110
110/110/50
50/50
110/50
050/050/050
110х110х50
110/100
110*50
110*40
110*25
90*63
90*40
90*25
75*63
75*40
75*25
75*20
63*63
63*50
63*40
63*32
63*25
63*20
50*32
50*25
50*20
40*32
40*25
40*20
35
110*32
110*20
90*50
90*32
90*20
75*50
75*32
350
110*63
125*20
125*25
125*32
125*40
125*50
125-63
140*20
140*25
140*32
140*40
140*50
140*63
160*20
160*25
160*32
160*40
160*50
160*63
180*20
180*25
180*32
180*40
180*50
180*63
200*20
200*25
200*32
200*40
200*50
200*63
225*20
225*25
225*32
225*40
225*50
225*63
250*20
250*25
250*32
250*40
250*50
250*63
280*20
280*25
280*32
280*40
280*50
280*63
315*20
315*25
315*32
315*40
315*50
315*63
315-355*63
355-630*63
400*63
40*40
50*40
90*90
110*75
110*90
110*110
125*63
125*75
125*90
125*110
125*125
140*75
140*90
160*75
160*90
160*110
160*125
160*160
180*75
180*90
180*110
180*125
180*160
180*180
200*75
200*90
200*110
200*125
200*160
200*180
200*200
225*90
225*110
225*125
225*160
225*180
225*200
225*225
250*90
250*110
250*125
250*160
250*180
250*225
280*90
280*110
280*125
280*160
280*180
280*200
280*225
315*90
315*110
315*125
315*160
315*180
315*200
315*225
315*250
315-355*110
355*160
355*180
355*200
355*225
355*250
400-450*110
400*160
400*180
400*200
400*225
450*160
450*180
450*200
450*225
450*250
500-630*110
500*160
500*180
500*200
500*225
560*160
560*180
560*200
560*225
630*160
630*180
630*200
630*225
630*250
630*315
710*160
710*180
710*200
710*225
800*160
800*180
800*200
800*225
900*160
900*180
900*200
900*225
1000*160
1000*180
1000*200
1000*225
25*20
32*20
32*25
90*75
140*125
250*200
315*280
15
20
25
32
40
50
63
65
75
80
90
100
110
125
140
150
160
180
200
225
250
280
300
315
355
400
450
560
500
630
710
800
900
1000
1200
110×110
160×110
160×160
200×110
200×160
200×200
40×40
50×40
50×48
50×50
50x50x50
58×40
58×58
75×50
75×70
75×75
75×100
110/110
110/110/110
Диаметры перехода:
325х8,0-273х7,0
273х7,0-159х4,5
57х3,0-45х2,5
57х3,5-45х2,5
325х8,0-219х6,0
219х6,0-159х4,5
159х4,5-89х4,0
219х6,0-159х6,0
133х4,0-108х4,0
108х4,0-89х3,5
76х3,5-57х3,0
273х7,0-219х6,0
219х6,0-108х5,0
133х4,0-89х3,5
219х6,0-133х5,0
108х4,0-57х3,0
108х4,0-76х3,5
76х3,5-45х2,5
89х3,5-57х3,0
89х3,5-76х3,5
159х4,5-108х4,0
159х4,5-133х4,0
Исполнение:
Исп.
1
Исп. 2
Класс жесткости:Не выбраноSN4SN6 – SN7SN8SN8мSN8 – SN9SN10SN12SN14SN16
Материал:Не выбрано
Сливной комплект для низкого поддона с волососб
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый DOMANI-Spa Delight 110 high, р
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый DOMANI-Spa Delight 128 L, разм
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый DOMANI-Spa Delight 128 high R,
Сливной комплект для высокого поддона с волосос
Поддон Акриловый DOMANI-Spa Delight 128 R, разм
Поддон Акриловый для душевого ограждения DOMANI
Поддон Акриловый DOMANI-Spa Delight 110, размер
Поддон Акриловый для душевого ограждения DOMANI
UNIPAK09Г2ССталь 09г2с12Х18Н12х18Н10ТОцинкованныйоцинкованныйСталь 20НПВХПППЭрезинаакрил Макс.
давление:
10
15
42
25
100
14
12
35
20
30
28
40
16
PN 6.3
PN 8
PN 10
PN 12.5
PN 16
PN 20
PN 25
Назначение:Не выбранодля водыдля газатехническая
Проход:
неполнопроходной
полнопроходной
Резьба:
под пайку
внутренняя
наружная
внутренняя / внутренняя
наружная / наружная
внутренняя / наружная
внутренняя / под приварку
внутренняя / фланец
внутренняя / обжим
внутренняя / американка
внутренняя / нак. гайка
наружная / нак. гайка
наружная / обжим
обжим
Серия:
SDR7.4
SDR11
Стриж
Fors
Pride
Тип ручки:
Ручка
рычаг
бабочка
Тип трубы:
SDR21
SDR26
SDR33
Сильфонные компенсаторы энергия термо в Сыктывкаре: 27-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Сыктывкар
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Электротехника
Электротехника
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Дом и сад
Дом и сад
Вода, газ и тепло
Вода, газ и тепло
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Сильфонные компенсаторы энергия термо
59 123

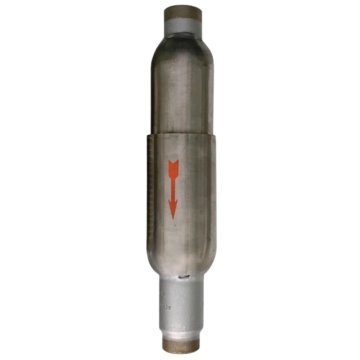

Компенсатор сильфонный осевой многослойный с кожухом Ду 80 Ру16 фл патрубки нерж сталь L=305мм Энергия Аква ТД Протон-Энергия AWFP316L16-080-32/10-2 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
19 337
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 50 Ру16 под приварку патрубки L=290мм Энергия Термо ТД Протон-Энергия AWMP16-050-32/10-2 сжатие/растяжение 30/15
В МАГАЗИНЕще цены и похожие товары
12 952
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 25 Ру16 под приварку патрубки L=250мм Энергия Термо ТД Протон-Энергия AWMP16-025-32/10-2 сжатие/растяжение 30/10
В МАГАЗИНЕще цены и похожие товары
26 289
Компенсатор сильфонный осевой многослойный с кожухом Ду 32 Ру16 НР патрубки нерж сталь L=275мм Энергия Аква ТД Протон-Энергия AWRFP316L16-032-32/10-2 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
8 778
Компенсатор сильфонный осевой многослойный б/кожуха Ду 15 Ру16 под приварку патрубки сталь L=258мм Протон Термо ТД Протон-Энергия AWM16-015-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
24 564
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 65 Ру16 под приварку патрубки L=290мм Энергия Термо ТД Протон-Энергия AWMP16-065-32/10-2 сжатие/растяжение 30/15
В МАГАЗИНЕще цены и похожие товары
11 563
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 20 Ру16 под приварку патрубки L=250мм Энергия Термо ТД Протон-Энергия AWMP16-020-32/10-2 сжатие/растяжение 30/10
В МАГАЗИНЕще цены и похожие товары
45 406
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 125 Ру16 под приварку патрубки L=310мм Энергия Термо ТД Протон-Энергия AWMP16-125-33/17-2 сжатие/растяжение 30/17
В МАГАЗИНЕще цены и похожие товары
113 457
Компенсатор сильфонный осевой многослойный б/кожуха Ду 200 Ру16 фл патрубки нерж сталь L=360мм Протон Аква ТД Протон-Энергия AWF316L16-200-33/17-1 сжатие/растяжение 33/17
В МАГАЗИНЕще цены и похожие товары
10 981
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 15 Ру16 под приварку патрубки L=250мм Энергия Термо ТД Протон-Энергия AWMP16-015-32/10-2 сжатие/растяжение 30/10
В МАГАЗИНЕще цены и похожие товары
19 632
Компенсатор сильфонный осевой многослойный б/кожуха Ду 65 Ру16 под приварку патрубки сталь L=290мм Протон Термо ТД Протон-Энергия AWM16-065-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
41 864
Компенсатор сильфонный осевой многослойный б/кожуха Ду 150 Ру16 под приварку патрубки сталь L=340мм Протон Термо ТД Протон-Энергия AWM16-150-33/17-1 сжатие/растяжение 33/17
В МАГАЗИНЕще цены и похожие товары
10 350
Компенсатор сильфонный осевой многослойный б/кожуха Ду 25 Ру16 под приварку патрубки сталь L=250мм Протон Термо ТД Протон-Энергия AWM16-025-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
14 497
Компенсатор сильфонный осевой многослойный б/кожуха Ду 50 Ру16 под приварку патрубки сталь L=290мм Протон Термо ТД Протон-Энергия AWM16-050-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
21 213
Компенсатор сильфонный осевой многослойный б/кожуха Ду 25 Ру16 НР патрубки нерж сталь L=260мм Протон Аква ТД Протон-Энергия AWRF316L16-025-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
9 237
Компенсатор сильфонный осевой многослойный б/кожуха Ду 20 Ру16 под приварку патрубки сталь L=250мм Протон Термо ТД Протон-Энергия AWM16-020-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
13 311
Компенсатор сильфонный осевой многослойный б/кожуха Ду 40 Ру16 под приварку патрубки сталь L=265мм Протон Термо ТД Протон-Энергия AWM16-040-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
31 317
Компенсатор сильфонный осевой многослойный с кожухом сталь нерж Ду 80 Ру16 под приварку патрубки L=295мм Энергия Термо ТД Протон-Энергия AWMP16-080-32/10-2 сжатие/растяжение 30/15
В МАГАЗИНЕще цены и похожие товары
21 213
Компенсатор сильфонный осевой многослойный с кожухом Ду 20 Ру16 НР патрубки нерж сталь L=260мм Энергия Аква ТД Протон-Энергия AWRFP316L16-020-32/10-2 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
47 965
Компенсатор сильфонный осевой многослойный б/кожуха Ду 80 Ру16 фл патрубки нерж сталь L=305мм Протон Аква ТД Протон-Энергия AWF316L16-080-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
25 097
Компенсатор сильфонный осевой многослойный б/кожуха Ду 80 Ру16 под приварку патрубки сталь L=295мм Протон Термо ТД Протон-Энергия AWM16-080-32/10-1 сжатие/растяжение 32/10
В МАГАЗИНЕще цены и похожие товары
Популярные товары в наличии! В категории: Сильфонные компенсаторы энергия термо – купить по выгодной цене, доставка: Сыктывкар, скидки!
Металлические компенсаторы и компенсаторы с набивкой
Существует множество категорий компенсаторов, и каждая из них имеет свой собственный набор соображений, которые необходимо учитывать.
К удивлению некоторых инженеров, кожухотрубные теплообменники могут время от времени сильно нагреваться. Когда это происходит, повышение температуры может привести к набуханию устройства, что называется тепловым расширением.
Если кожухотрубный теплообменник не рассчитан на тепловое расширение, добавочное давление и изменяющиеся размеры труб или кожуха могут привести к серьезному повреждению устройства. Трубки и оболочки часто не расширяются с одинаковой скоростью из-за различий в составе материалов, различных температур и других факторов.
Если, например, трубы начинают расширяться быстрее, чем оболочка, они могут повредить внутреннюю часть оболочки. И наоборот, если оболочка начнет расширяться, это может негативно повлиять на трубную решетку.
К счастью, существует множество способов справиться с тепловым стрессом, прежде чем он станет дорогостоящим. Одним из таких способов является установка компенсаторов. Однако эти надстройки не являются универсальным решением.
Существует множество категорий компенсаторов, и каждая из них имеет свой собственный набор соображений, которые необходимо учитывать.

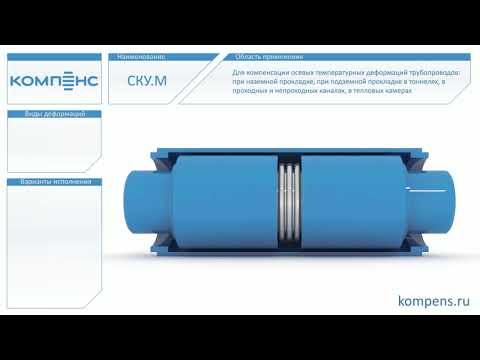

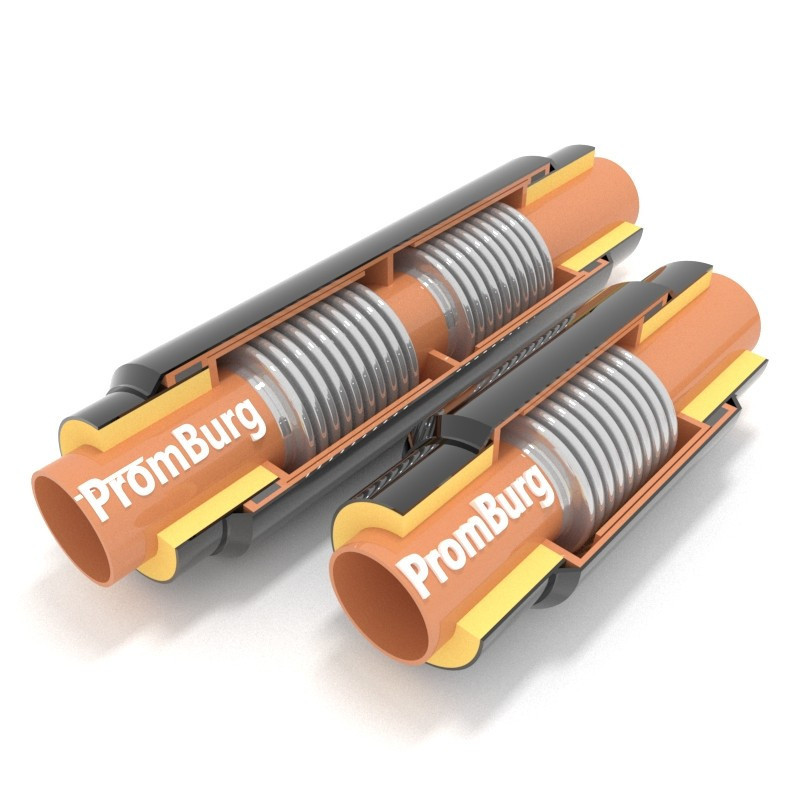

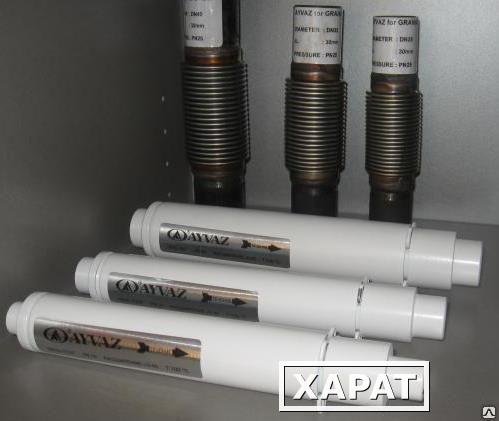

Двумя наиболее распространенными типами компенсаторов являются металлические сильфонные компенсаторы (иногда называемые компенсаторами без набивки) и компенсаторы с набивкой.
Металлический компенсатор: установка давления
Металлические сильфоны могут находиться под внутренним или внешним давлением. Выбранный тип зависит от применения и окружающей среды оборудования.
Компенсаторы с внутренним давлением
Компенсационные сильфоны с внутренним давлением отлично подходят для операций, требующих частых осмотров оборудования. Как пояснили в компании Chemical Processing, легче проверить состояние компенсаторов с внутренним давлением, чем их аналогов с внешним давлением. Кроме того, они дешевле, что делает их экономически эффективным вариантом.
Однако у инвестиций в компенсатор с внутренним давлением есть несколько недостатков.
Эти конструкции не могут выдерживать большие термические напряжения или расширения, особенно когда речь идет об осевом перемещении. Версии с внутренним давлением имеют тенденцию «извиваться» при слишком большом давлении или при воздействии высокого давления на длинные сильфоны.
По этим причинам сильфоны с внутренним давлением лучше всего использовать как экономичный метод борьбы с небольшими тепловыми нагрузками.
Компенсаторы с внешним давлением
Сильфоны с внешним давлением имеют несколько преимуществ по сравнению с моделями с внутренним давлением, даже если они часто дороже. Они построены с прочной внешней трубой и расширяющейся внутренней облицовкой. Эта конструкция также делает их более безопасными, поскольку давление удерживается внутри внешней трубы, что предотвращает утечку любого материала внутри устройства в случае выхода из строя сильфона. Кроме того, внешняя труба поглощает удары в случае выхода из строя якоря.
Эти модели могут выдерживать гораздо большие тепловые нагрузки и расширения, что делает их идеальными для большинства операций, связанных с такими проблемами.
В ситуациях, когда версии с внутренним давлением могут извиваться или полностью выходить из строя, сильфоны с внешним давлением могут держаться прочно.
Их можно настроить для минимизации утечек в случае неисправности или повреждения оборудования. Кроме того, они могут быть спроектированы так, чтобы обеспечивать самодренирование, добавляя еще один уровень защиты от перекрестного загрязнения.
«Размер, форма и метод изготовления определяют ключевые характеристики сильфона».Компенсатор: толщина стенки и конструкция
Размер, форма и метод изготовления определяют основные характеристики сильфона. Чтобы определить наилучшую толщину стенки и другие качества сильфона, производители должны знать подробности работы, например, какое давление должны выдерживать компенсаторы.
Толстостенный компенсатор
Толстостенные компенсационные сильфоны обычно имеют толщину от 4 до 13 миллиметров, что часто соответствует материалу и толщине самой оболочки.
Эти конструкции в основном используются в кожухотрубных и трубчатых теплообменниках с фиксированной трубной решеткой. Хотя они очень прочные, они также очень жесткие и имеют очень ограниченную гибкость. Обычно они имеют только две или три извилины, но извилины исключительно высокие — от 75 до 150 миллиметров — по сравнению с более тонкими стенками. Толстостенные сильфоны обычно изготавливают прессованием и сваркой.
Тонкостенный компенсатор
Тонкостенные компенсаторы обычно имеют толщину от 0,5 до 2 миллиметров. Хотя это означает, что они намного более гибкие, чем версии с толстыми стенками, это также означает, что они более подвержены повреждениям. Поскольку тонкостенные сильфоны более гибкие, производители могут включать больше гофр, чем толстостенные сильфоны, и гофры обычно имеют высоту от 25 до 75 миллиметров. Тонкостенные сильфоны обычно изготавливают холодной прокаткой или гидравлическим формованием.
Для операций, связанных с высоким давлением, но требующих тонкостенных сильфонов, производители могут выбрать многослойную конструкцию, в которой несколько слоев тонкого металла лежат друг на друге для поддержки и укрепления сильфона.
Другой метод усиления тонкостенных сильфонов заключается в установке ограничительных колец, которые обычно располагаются за пределами сильфона в основании или в самой нижней точке кривой, согласно исследовательскому документу Международной ассоциации строительной механики в реакторной технике.
Сильфон со средними стенками
В определенных ситуациях ни тонкостенные, ни толстостенные сильфоны не являются идеальными для компенсации теплового напряжения, и необходимо найти компромисс. Модели со средними стенками обычно имеют толщину от 2 до 4,5 миллиметров, что обеспечивает большую долговечность, чем версии с тонкими стенками. Они также более гибкие, чем толстостенные сильфоны, и имеют высоту гофры от 50 до 65 миллиметров. Сильфоны со средними стенками обычно изготавливают методом горячей прокатки.
Герметичные компенсаторы
Другим распространенным типом компенсатора является клиновой компенсатор, который иногда называют просто клиновым компенсатором или клиновым компенсатором.
Эта конструкция включает втулку, которая выдвигается наружу из корпуса теплообменника по мере увеличения теплового расширения, а также уплотнение, установленное между втулкой и корпусом и предотвращающее утечку.
«Скользящие компенсаторы идеальны, когда тепловое расширение вызывает осевое смещение».
Они чаще используются с набивными плавающими головками и идеально подходят, когда тепловое расширение вызывает осевое смещение. Поскольку эти компенсаторы состоят из двух цилиндров — гильзы и оболочки — они не могут расширяться ни в каком другом направлении, кроме как влево и вправо (или вверх и вниз, в зависимости от ориентации блока). Согласно Piping Guide, блогу, написанному инженером Анкитом Чу, любое боковое расширение или вращение из-за термического напряжения, скорее всего, сломает эти соединения.
Одним из недостатков клиновых компенсаторов является их подверженность протечкам. Хотя упаковка должна предотвращать это, она не может гарантировать отсутствие утечек.
Кроме того, поскольку материал со временем изнашивается при многократном использовании, утечка становится более вероятной. Из-за этого в операциях, где недопустимо перекрестное загрязнение, лучше использовать другой тип компенсатора.
Однако там, где небольшие утечки не вызывают особого беспокойства, компенсатор с набивным клином может быть экономичным способом справиться с тепловыми нагрузками.
Какой компенсатор лучше всего подходит для вашего оборудования?
Очевидно, что существует множество факторов, влияющих на ваше решение при выборе компенсаторов. Чтобы определить наилучший выбор для вашего кожухотрубного теплообменника, может быть наиболее полезным поговорить с инженером, хорошо разбирающимся в проектировании и изготовлении этих устройств.
Знающие инженеры Enerquip с удовольствием берутся за новые проблемы и находят идеальные решения для своих клиентов. Они будут работать с вами, чтобы определить ваши уникальные потребности и найти правильный компенсатор для вашей операции.
Чтобы связаться с инженером Enerquip, запросите расценки с помощью нашей простой онлайн-формы.
Свяжитесь с нами сегодня!
Последние сообщения
Металлические компенсаторы, поставляемые компанией Metraflex
Какой шов следует использовать для строительного шва?
Строительный стык устанавливается в конструкции таким образом, чтобы статические нагрузки не передавались от элемента конструкции к другому из-за движения.
Когда трубопровод пересекает стык здания, необходимо установить компенсационный шов, чтобы предотвратить повреждение системы трубопровода движением здания. Компенсатор должен выдерживать движения во всех направлениях (плоскости X, Y и Z). Идеальным соединением для этого применения является MetraLoop. Если есть ограничение по пространству, можно использовать Seismic Gator. Seismic Gators развивает гораздо более высокие нагрузки на анкер, чем Metraloops, см. «Как рассчитать нагрузки на анкерные сильфоны в линии».
Хотя строительный стык может напоминать сейсмический стык, не требуется ограничивать трубопровод с каждой стороны строительного стыка. Мы рекомендуем использовать направляющие скольжения с каждой стороны Metroloop.
Во многих случаях компенсатор строительного шва используется для компенсации теплового смещения соседнего трубопровода, а также расчетного смещения строительного шва. В этом случае тепловое движение и движение здания должны быть сложены вместе, чтобы правильно определить компенсационный шов.
Как справиться с тепловым сжатием
Стандартные сильфонные компенсаторы предназначены в первую очередь для компенсации сжатия, вызванного расширением трубы. В случае сужения трубы из-за охлажденной среды системы компенсатор должен быть предварительно сжат на заводе, чтобы компенсатор мог растянуться при сжатии трубы.
Какой компенсатор использовать на пластиковой трубе?
Metraloops – идеальный компенсатор для пластиковых труб.
Это связано с низкими нагрузками, которые петля оказывает на трубу. Фланцевые концы предпочтительны для предотвращения растрескивания тонкостенных резьбовых фитингов.
Альтернативным решением Петли является 711 Plus. 711 Plus представляет собой полноразмерный резиновый компенсатор с регулирующими стержнями, встроенными во фланцы соединения. Встроенные регулирующие стержни предотвращают передачу чрезмерного напряжения с фланцев компенсатора на пластиковые фланцы.
Могу ли я напрямую закопать Метрагатора?
Метрагатор — Нет, нельзя напрямую похоронить Метрагатора. Внешнее покрытие Метрагатора не подходит для прямого захоронения. Также существует опасение, что мусор попадет в корпус шарнира и повредит сильфон.
Вместо прямого захоронения Метрагаторов следует использовать хранилище. В настоящее время компания Metraflex не предлагает каких-либо компенсационных швов, пригодных для непосредственного заглубления.
Нужно ли мне беспокоиться о тепловом расширении газопроводов?
Да.
Если газопровод проходит по крыше здания, он будет подвергаться термическим нагрузкам из-за нагрева и охлаждения, происходящих между днем и ночью, а также смены времен года. В зависимости от места установки вы можете увидеть существенное изменение температуры, которое потребует дополнительной гибкости. Идеальным продуктом для этого является газ Metraloop, внесенный в список CSA/AGA.
В чем разница между компенсаторами, соответствующими требованиям ASTM F-1120 и ASTM F-2934.
ASTM F-1120 часто используется для обозначения компенсаторов, поскольку в течение многих лет это был единственный стандарт ASTM, касающийся металлических компенсаторов. Спецификация ASTM F-1120 была разработана техническим комитетом ASTM «Судно и морские технологии». Настоящая спецификация предназначена для применения к компенсаторам, устанавливаемым на кораблях ВМФ. В F-1120 есть несколько требований, которые не являются обязательными для типичной системы HVAC, например, 100% рентгенографический контроль и изготовление со штампом ASME Section VIII.
(Раздел VIII (8) ASME устанавливает правила безопасности, регулирующие проектирование, изготовление и проверку котлов и сосудов под давлением, а также компонентов атомной электростанции во время строительства). Это было бы то, что вы хотели бы, если бы вы строили авианосец.
ASTM F-2934 , который был разработан для продуктов, предназначенных для систем отопления, вентиляции и кондиционирования воздуха.
Metraflex предлагает компенсаторы, отвечающие требованиям ASTM F-2934 или ASTM F-1120.
Что делать, если мои требования к давлению превышают рейтинг гибкого соединителя?
Для приложений с более высоким давлением мы можем добавить второй слой оплетки (двойной оплётки) к гибкому соединителю. Этот второй слой оплетки добавляет соединителю дополнительную прочность на растяжение, позволяя ему выдерживать более высокое давление, чем стандартный вариант. Существуют также шланги высокого давления.
Для работы с высоким давлением обращайтесь в компанию Metraflex.
Когда мне нужно добавить вкладыш в шланг или компенсатор?
Есть три причины, по которым вы хотели бы указать, включая вкладыш для надежд или компенсаторов.
1. Для сильфонов с внутренним давлением требования по необходимости футеровки изложены в EJMA (Ассоциация производителей компенсаторов) в соответствии с таблицей ниже.
Для шланга потребность в футеровке более очевидна. Любое применение жидкости со скоростью 25 футов в секунду или применение газа со скоростью более 75 футов в секунду должно иметь вкладыш.
2. Любые применения, вызывающие эрозию или содержащие твердые частицы, которые могут повредить шланг.
3. Для сантехнических применений, где может потребоваться просверливание трубы для устранения препятствия. Примером этого может быть DWV Metroloop.
Обратите внимание: компенсаторы с внешним давлением по своей конструкции имеют встроенную футеровку.
Примеры компенсаторов с внешним давлением включают Metragator, HP и HPFF.
Какой вкладыш следует использовать?
Это зависит от типа продукта.
Для соединений с внутренним давлением используется сплошная футеровка, которая не будет мешать сильфону, как показано ниже. Этот тип вкладыша может быть либо приварен на место, либо вставлен на место.
Примечание. Вкладыши для сильфонов с внутренним давлением зависят от расхода.
Для шланговых изделий используется интерлок-шланг. Это будет соответствовать радиусу изгиба гофрированного шланга.
Нужны ли мне анкеры для этого компенсатора?
Да. См. раздел «Как рассчитать нагрузки на анкерные сильфоны в линии».
Как рассчитать линейную нагрузку на якорь сильфона?
Распространенной ошибкой является недооценка анкерных нагрузок, создаваемых линейным сильфонным соединением. Это относится как к соединениям с внутренним, так и с внешним давлением.
Для встроенного сильфонного соединения нагрузку на анкер можно рассчитать путем сложения трех основных нагрузок.
Давление Упор Давление X эффективной площади (используйте максимально возможное давление, часто испытательное давление). Эффективная площадь сильфона часто упускается из виду. Эффективную площадь можно найти, вычислив площадь «среднего» диаметра сильфона.
Нагрузка на прогиб Опубликованная жесткость пружины X перемещения сустава. Нагрузка на изгиб — это сила, необходимая для изгиба сильфона из нержавеющей стали
Сопротивление трению Общий вес трубы, среды, изоляции X .3 коэффициент. Сопротивление трения — это сила, необходимая для преодоления трения любых подвесок и направляющих в системе трубопровода. Вы можете найти данные каждого сустава по ссылкам ниже.
Metragator
MNLC
Компенсатор HP 3 дюйма, осевой
Компенсатор HP 2 дюйма, осевой
Компенсатор HPFF 2 дюйма, осевой
Компенсатор HPFF 3 дюйма, осевой
Сколько анкеров мне нужно для моей задачи по тепловому расширению?
Правила следующие:
1.
Чтобы разделить систему трубопроводов на самые большие секции, которые может выдержать одно соединение
2. Установите анкеры между соединениями.
3. Убедитесь, что расположение анкеров подходит для установки анкера. В линейных сильфонных компенсаторах могут возникать высокие анкерные нагрузки. См. раздел Как рассчитать линейные нагрузки на анкерные сильфоны?
4. Устанавливайте только один компенсатор между анкерами.
Металлические сильфоны, тканевые компенсаторы, промышленные демпферы Flexcom
Custom IndustrialМеталл и ткань
Компенсаторы Пользовательские металлические сильфоны
Компенсаторы Гибкие тканевые компенсаторы
всех размеров и форм Промышленные демпферы Проектирование и изготовление тканевых компенсаторов
и металлических сильфонов
FlexCom® проектирует и производит прямоугольные и круглые промышленные металлические сильфоны и тканевые компенсаторы по индивидуальному заказу, которые всегда доставляются вовремя.
Наши прочные тканевые компенсаторы и компенсаторы с металлическими сильфонами точно спроектированы в соответствии с вашими спецификациями, чтобы выдерживать тепло, давление, движение, вибрацию и истирание в самых сложных промышленных условиях. FlexCom также предлагает проектирование и производство сборных промышленных демпферов. Тканевые компенсаторы FlexCom, металлические сильфоны и промышленные демпферы устанавливаются в США и по всему миру. Возможна срочная доставка. Посетите нашу страницу с документами по ресурсам для ознакомления со спецификациями материалов тканевых компенсаторов. Почувствуйте разницу — позвоните в FlexCom сегодня, чтобы узнать цену.
Прочитать всю историю Нажмите здесь.
Демпферы для управления промышленными процессами и регулирования воздушного потока выпускаются в широком ассортименте. Выбор правильного демпфера для приложения всегда определяется конечной целью демпфера в самом приложении.
Одним из соображений является тип промышленного воздуха, который необходимо контролировать – чистый воздух, воздух с твердыми частицами, агрессивный газ и т. д.
Что такое RTO – регенеративный термический окислитель? Регенеративный термический окислитель (RTO) является важным элементом на любом объекте, который выполняет операции, производящие промышленные выбросы. МРК отвечают за очистку окружающей среды от токсинов, запахов, летучих органических соединений (ЛОС) и опасных загрязнителей воздуха (ОЗВ), которые могут нанести вред здоровью…
ВАННА, Пенсильвания | FlexCom, ведущий производитель нестандартных гибких соединителей для тяжелых промышленных применений, приобрел производителя демпферов Control Equipment Co. Inc., чтобы расширить предложения FlexCom в области нестандартных промышленных демпферов. В настоящее время FlexCom поставляет промышленные демпферы на заказ, и это приобретение позволит FlexCom расширить свои предложения и выйти на более широкий рынок. FlexCom также будет…
Уважаемый клиент FlexCom! Хотя компаниям, не связанным с жизнеобеспечением, в Пенсильвании было приказано закрыться из-за кризиса с коронавирусом, FlexCom было предоставлено разрешение оставаться открытыми и продолжать обслуживать своих клиентов.
Распоряжение губернатора не распространяется на FlexCom, потому что компания играет решающую роль в производстве и поставке товаров…
В таких отраслях, как производство стали, цемента, стекла и электроэнергии, требуется оборудование, способное выдерживать суровые условия, когда сырье обрабатывается в процессах, требующих экстремальных температур, напряжений и давлений. Для систем промышленной вентиляции требуются промышленные демпферы, способные контролировать отработанное тепло, выбросы твердых частиц и другие побочные продукты этих промышленных процессов. …
В некотором смысле нет двух абсолютно одинаковых металлических сильфонных компенсаторов. Компенсаторы с металлическими сильфонами используются в самых разных областях: от энергетики, такой как нефть, газ и электростанции, до аэрокосмической промышленности, такой как компоненты реактивных двигателей, до множества уникальных применений, таких как различные свалки, химическое производство и медицина. Металлический сильфон…
Выбор оптимальных промышленных демпферов для управления промышленными процессами зависит от большого набора переменных.
Промышленные демпферы, которые могут обеспечить наиболее эффективное управление промышленным воздухом в одном приложении, могут оказаться неоптимальным выбором для другого применения. Тип промышленного воздуха, который необходимо контролировать – чистый воздух, воздух с твердыми частицами,…
Когда инженеры и дизайнеры FlexCom придумали универсальные решения — легко настраиваемые, простые в установке и экономичные, — результатом стал гибкий соединитель U-Belt™. Гибкие соединители U-Belt™ расширяют спектр применения, независимо от того, используются ли они в новых установках или при реконструкции и ремонте. FlexCom создает U-образные ремни по форме и размерам, специально предназначенным для конкретного применения. Цельнотканевый…
Установки по переработке отходов в энергию и газ в энергию приносят ряд преимуществ окружающей среде, обществу, а также владельцам и операторам полигонов. Степень, в которой энергетические установки на полигонах обеспечивают преимущества, зависит от эффективности установок.
Более эффективные заводы по производству энергии из газа или энергии из отходов поглощают и устраняют больше опасностей для окружающей среды; обеспечить…
Необходимо позаботиться о вентиляторах с изолирующими соединениями. В любой сфере деятельности нужно заботиться о самых увлеченных клиентах и коллегах. Тем не менее, нигде забота о вентиляторах не является более важной, чем в бизнесе мощных промышленных воздуходувок, промышленного оборудования для перемещения воздуха и промышленных вентиляторов.…
Тканевые компенсаторы на заказ
Промышленные тканевые компенсаторы доступны с рамой или без нее. . Композитные компенсаторы с плоским ремнем в каркасном исполнении выдерживают рабочие температуры до 2000°F и давление газа до 5 фунтов на квадратный дюйм. Наши гибкие соединители U-образного ремня, также известные как изолирующие соединения вентилятора, легкие, простые в установке, экономичные и рассчитаны на рабочие температуры до 1000 °F.

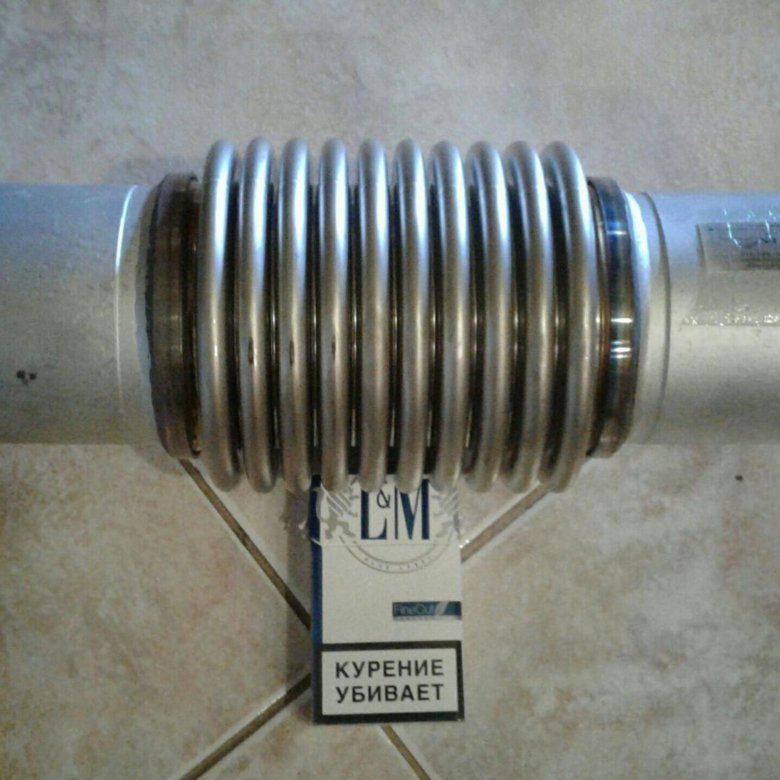

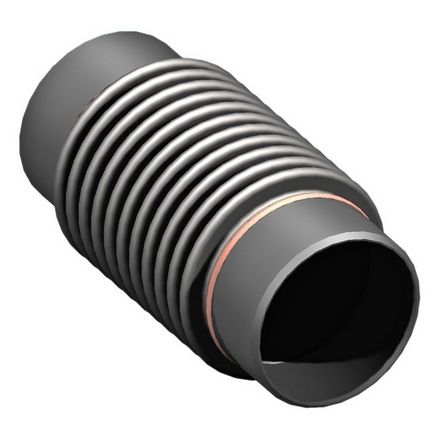

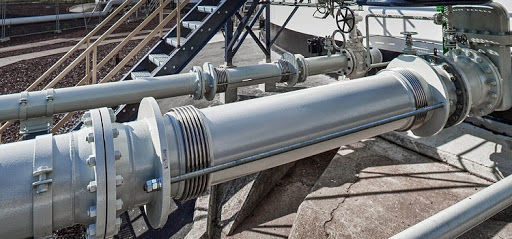

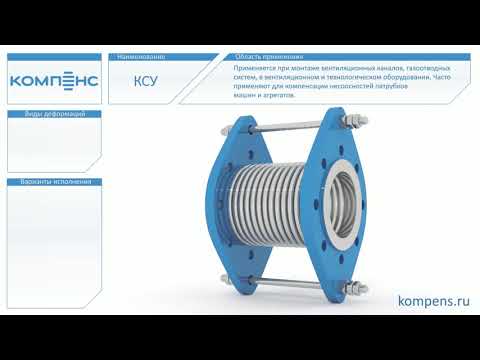

Компенсаторы с металлическими сильфонами
Компенсаторы с металлическими сильфонами изготавливаются из высококачественных сплавов и могут выдерживать высокое давление до 300 фунтов на кв.
дюйм, очень высокие температуры и/или перенос жидкости. Металлические сильфоны FlexCom изготавливаются по индивидуальному заказу в соответствии с вашими требованиями.
Промышленные демпферы
FlexCom предлагает разработку и производство сборных промышленных демпферов. Наши демпферы идеально подходят для всего, от промышленной вентиляции до интенсивного контроля загрязнения.
Имея большой опыт, наша производственная команда может решить ваши проблемы с заслонками от легкой промышленной вентиляции до высокотемпературных и высоконапорных промышленных процессов.
Отличие FlexCom
Компания FlexCom, основанная в 1991 году, разрабатывает и производит на заказ компенсаторы из промышленной ткани и металлические сильфоны по вашим спецификациям. В FlexCom мы серьезно относимся к обслуживанию клиентов. Мы обещаем своевременную доставку, постоянно превосходный сервис и точно спроектированные продукты, которые обеспечивают оптимальное решение для всех ваших потребностей в промышленных компенсаторах.
