Компенсатор Сильфонный Для Стояков Отопления и Водоснабжения
СИЛЬФОННЫЙ КОМПЕНСАТОР (ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И ВОДОСНАБЖЕНИЯ)
Данный вид сильфонных компенсаторов используются в трубопроводных линиях горячей и холодной воды многоэтажных зданий, с целью поглощения движений расширения и сжатия, происходящих от перепадов температур. Посредством открытия и закрытия сильфона компенсатора, подсоединяемого к трубам в вертикальном виде, обеспечивается поглощение расширения и сжатия и тем самым – безопасная работа. В линиях нагревательных установок 90/70 c, на каждом этаже образуются расширения приблизительно на 3 мм. Расширения в линиях 7-этажных зданий (21 м) устраняются посредством вентиляционных отверстий и колен основной линии. В зданиях, состоящих более чем из 7 этажей, необходимо применение трубных компенсаторов, которые устанавливаются через каждые 30 метров (10 этажей).
Виды соединений: Резьбовые соединения и приварные патрубки
Номинальные диаметры: Резьбовые соединения 1/2’’ – 2’’ и приварные патрубки: от DN15 до DN200
Компенсаторы для труб отопления (Трубные компенсаторы) новой серии, разработаны для трубопроводных линий горячей и холодной воды многоэтажных зданий. Устройство предназначено для поглощения осевых движений трубопровода (расширения и сжатия), происходящих в результате перепада температур как внешней, так и проводимой среды, а также изменения величины давления в эксплуатируемой системе. Компенсация изменения длинны происходит посредством сжатия или растяжения металлического сильфона из нержавеющей стали, который поглощает возникающие изменения (в пределах расчетной компенсирующей способности), предохраняя трубопровод от разрушения и деформации.
При разработке изделий учтены требования международных стандартов для устройств данного типа, а также специфика их применения и особенности эксплуатации. Современные методы производства и проектирования, позволили создать компенсаторы для систем отопления, обладающие большим ресурсом, компактными размерами, надежной и функциональной конструкцией.
Применение компенсаторов в трубопроводных системах многоэтажных домов.
Необходимость применения компенсаторов для труб отопления многоэтажных домов обусловлена тем, что в линиях отопительной системы, с температурой проводимой среды 60С-90С, на каждом этаже могут происходить изменения длинны трубы, приблизительно на 3 мм.

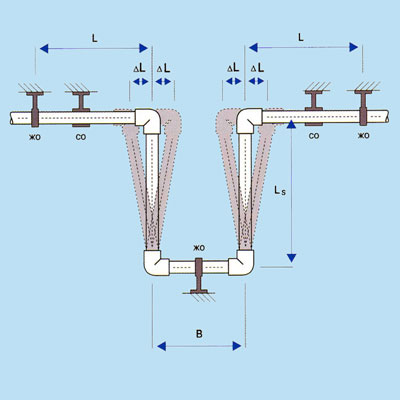

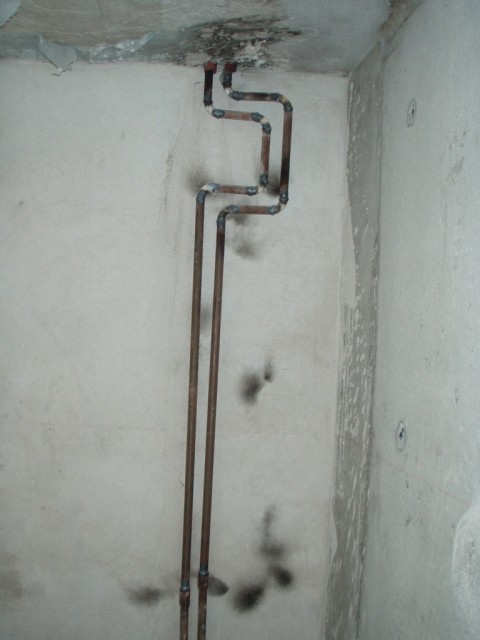

Соответственно расширения, возникающие в линиях 7-этажных зданий (приблизительно 21м) могут достигать величин более 20мм, что неминуемо приведет к деформации трубы. В зданиях, этажность которых не превышает 7 этажей эту проблему можно устранить, предусмотрев возможность свободного осевого перемещения трубы, и наличие колен в верхней и нижней точках, которые и будут выполнять роль компенсационного устройства. Но для многоэтажных зданий (более 7 этажей, или 21 метра) такое решение не подходит. Поэтому в высотных домах применяются сильфонные компенсаторы для систем отопления, устанавливаемые через каждые 30 метров (10 этажей).
Пример деформации трубы системы теплоснабжения, в зависимости от величины воздействующих температур
Длина трубы, m
60°C
70°C
80°C
90°C
100°C
20
13.2 mm
15.6 mm
17.8 mm
20.2 mm
22.6 mm
25
16.5 mm
19.5 mm
22.3 mm
25.3 mm
28.3 mm
30
19.8 mm
23.
4 mm
26.7 mm
30.3 mm
33.9 mm
35
23.1 mm
27.3 mm
31.2 mm
35.4 mm
39.6 mm
40
26.4 mm
31.2 mm
35.6 mm
40.4 mm
45.2 mm
45
29.7 mm
35.1 mm
40.1 mm
45.5 mm
50.9 mm
50
33.0 mm
39.0 mm
44.5 mm
50.5 mm
56.5 mm
55
36.3 mm
42.9 mm
49.0 mm
55.6 mm
62.2 mm
60
39.6 mm
46.8 mm
53.4 mm
60.6 mm
67.8 mm
65
42.9 mm
50.7 mm
57.9 mm
65.7 mm
73.5 mm
70
46.2 mm
54.6 mm
62.3 mm
70.7 mm
79.1 mm
75
49.5 mm
58.5 mm
66.8 mm
75.8 mm
84.8 mm
80
52.8 mm
62.4 mm
71.2 mm
80.8 mm
90.4 mm
85
56.1 mm
66.3 mm
75.7 mm
85.9 mm
96.1 mm
90
59.4 mm
70.2 mm
80.1 mm
90.9 mm
101.7 mm
95
62.
7 mm
74.1 mm
84.6 mm
96.0 mm
107.4 mm
100
66.0 mm
78.0 mm
89.0 mm
101.0 mm
113.0 mm
В большинстве проектов отопительных систем многоэтажных домов предполагается вертикальная установка таких устройств на трубах. Однако особенности конструкции позволяют устанавливать сильфонный компенсатор для труб отопления в любом пространственном положении, без потери рабочих характеристик, при условии соблюдения рекомендаций завода производителя.
Одними из важнейших конструктивных элементов тепловой сети, включающей в себя компенсаторы на стояках отопления, являются неподвижные опоры. Они необходимы для фиксации положения и разделения трубопровода на участки, в пределах которых будет функционировать каждый из компенсаторов.
Неподвижные опоры необходимо устанавливать на трубопроводах при всех способах прокладки. От правильного размещения опор, во многом зависит величина температурных деформаций и напряжений, которые будут возникать в трубах.
В подавляющем большинстве случаев неподвижные опоры являются узлами, на которые приходятся самые большие нагрузки. Наибольшее значение имеют силы внутреннего давления. Поэтому для облегчения конструкции, опоры стараются расположить на трассе таким образом, чтобы внутренние давления в трубопроводе были уравновешены и не передавались на опору. Те опоры, на которые не передаются реакции внутреннего давления, называются разгруженными неподвижными опорами. Те же опоры, которые должны воспринимать неуравновешенные силы внутреннего давления, называются неразгруженными опорами.
Конструкция неподвижных опор рассчитывается с учетом воспринимаемых усилий: реакции подвижных и направляющих опор; реакции компенсаторов на возникающие деформации; неуравновешенных сил внутреннего давления; гравитационных нагрузок.
В зависимости от конструкции, неподвижные опоры разделяются на: лобовые, щитовые и хомутовые.
Кроме того существуют промежуточные и концевые опоры. На промежуточную опору действуют усилия с обеих сторон, на концевую — с одной. Тип неподвижной опоры и ее конструкцию определяют на основании усилий, действующих на нее.
Направляющие опоры, регулируют перемещения теплопроводов в тепловых сетях при их температурных деформациях. Такие опоры необходимы для того, чтобы обеспечить свободное осевое перемещение трубы, при ее расширении или сжатии. Возникающие изменения будет поглощать компенсатор для труб отопления, установленный на данном участке.
Направляющие опоры должны соответствовать проектной документации и требованиям, предъявляемым к трубопроводу, на котором они установлены, так как неправильно выбранный тип опор, может вызывать защемление и излишние напряжения, и перекосы в трубе.
Сильфонные компенсаторы для водопроводов домов СТЭ, ОВМ
Сильфонные компенсаторы применяются не только на промышленных объектах, без них не может нормально работать коммунальная сфера.
Одни из таких устройств устанавливаются на стояки водопроводов, которые позволяют подавать в наши дома воду и тепло.
Коммунальные компенсаторы
Сильфонные компенсаторы (аббревиатур СТЭ, ОВМ) применяются на стояках отопления в многоквартирных домах, они устанавливаются на трубопровод системы водоснабжения дома, на системы подачи тепла и другие коммунальные трубопроводы. Основная задача этих компенсаторов, защищать трубопровод от пагубных воздействий, в следствие динамических и статических нагрузок влияющих на систему. Появление вредных сил неизбежно, поскольку при работе водопроводов и систем отопления возникают:
- вибрации от прохождения по трубам теплоносителя, от воздействия внешних факторов, работы насосного оборудования;
- температурные расширения при работе с горячими теплоносителями;
- температурные и сейсмические изменения во внешней среде;
- некоторая несоосность системы, после ее монтажа;
- недочеты в работе системы, вызванные ошибками при проектировании;
- деформации в трубопроводной системе.
Сильфонные компенсаторы для водопроводов и систем отопления многоэтажных построек (СТЭ, ОВМ) значительно увеличивают срок службы трубопроводных магистралей. Подобные компенсаторы не нуждаются в ремонте и обслуживании, а их срок годности в среднем составляет порядка 20 лет. Используя такие изделия, необходимо лишь правильно провести монтажные работы, и тогда служить устройство будет долго и без проблем. Важно понимать, что сильфонный компенсатор не справится с силой тяжести трубопровода, поэтому необходимо исключить ее, путем установки опор с обоих сторон от компенсирующего устройства. Стрелка указывает направление движения теплоносителя, помогает правильно смонтировать сильфонный компенсатор
Монтаж компенсатора производится методом приварки, когда имеются патрубки, и установки, в случае фланцев. В не зависимости от способа крепления, изделие должно быть установлено герметично и соосно, относительно трубопровода. Никаких перекосов быть не должно. Монтаж узлов системы и компенсаторов проводится при полном отсутствии давления в трубах, а так же при полном соблюдении техники безопасности, действующей на данном объекте.
Линейка сильфонных компенсаторов для стояков водоснабжения широко распространена в отечественном производстве компенсаторов. Каждая компания, занимающаяся реализацией сильфонной продукции, готова предоставить подобные устройства заказчику. Главное выбрать подходящую модель, в которой будут присутствовать нужные элементы.
Конструктивные особенности

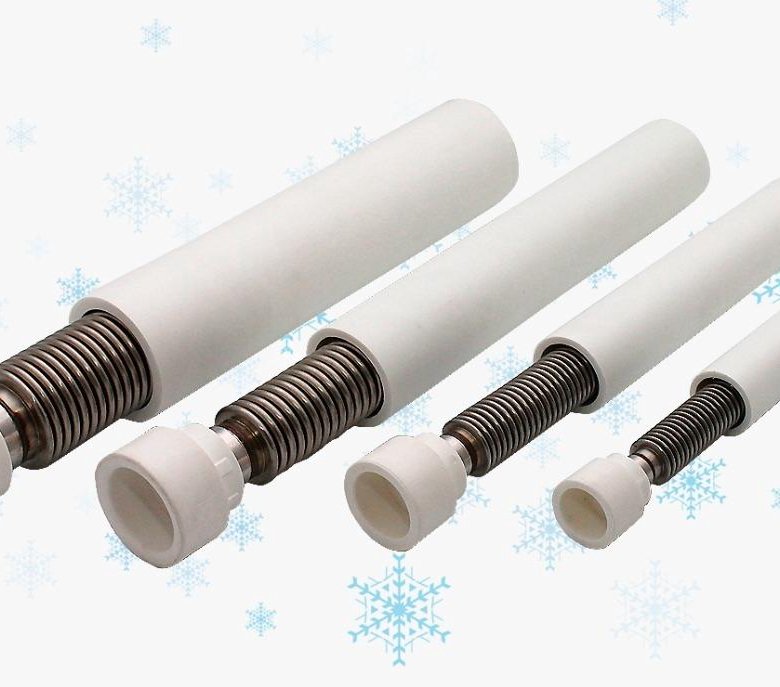

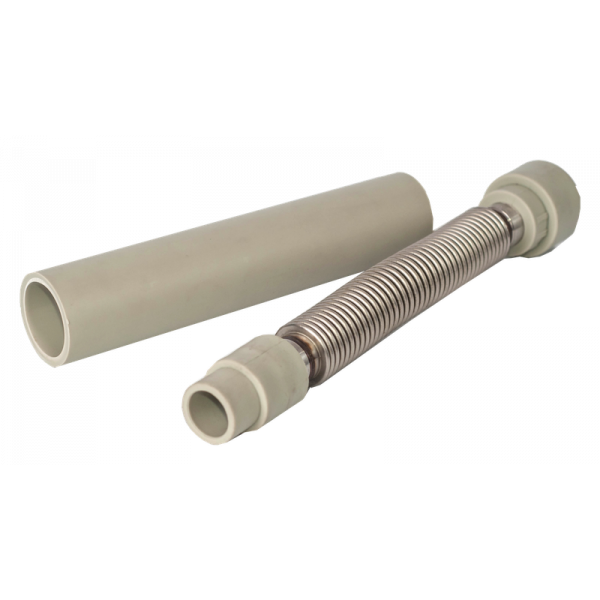

Сильфонные компенсаторы для стояков водоснабжения компенсируют тепловые изменения в трубопроводе при прохождении теплоносителя из неагрессивных жидких сред (вода, пар, воздух, природный газ). Для агрессивных, химических, нефтяных, теплоносителей применять такие устройства нельзя, в этих случаях для создания элементов устройства должны использоваться совсем другие сплавы.
Состоят компенсаторы для водопровода из следующих элементов:
- Многослойного сильфона из нержавеющей легированной стали, главного элемента компенсатора, который при сжимании и разжимании, гасит появляющиеся деформации. Сильфон обладает определенным запасом хода и компенсирующей способностью, которые указаны заводом производителем.
- Патрубков под приварку в базовой версии или фланцев, по желанию заказчика, которые исполняются чаще всего из обычных сталей (сталь 20).
- Внутреннего направляющего экрана, необходимого для защиты сильфона от внутренних факторов, а также предохранения его от поперечных перемещений. Внутренний экран (гильза) дает возможность сильфону работать только с осевыми нагрузками (экран внутри сильфона приварен только с одной стороны, вторая сторона свободна, тем самым уменьшая сопротивление потоку).
- Внешнего кожуха, защищающего сильфон уже от внешних факторов.
Диаметры сильфонных компенсаторов для стояков отопления и водопроводов находятся в пределах от 15 мм до 100 мм, давление, которое способно выдержать устройство от 1 МПа до 1,6 МПа и даже до 2 МПа.
Сфера применения

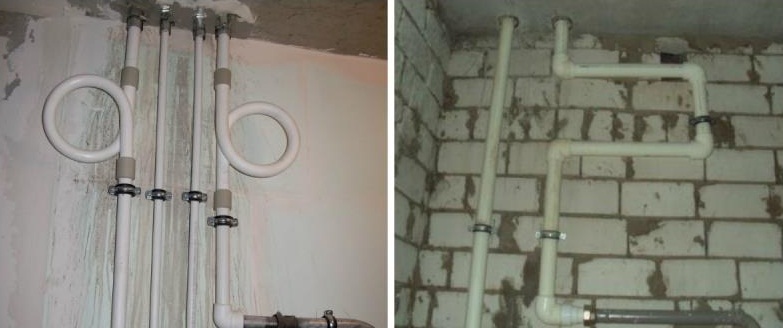

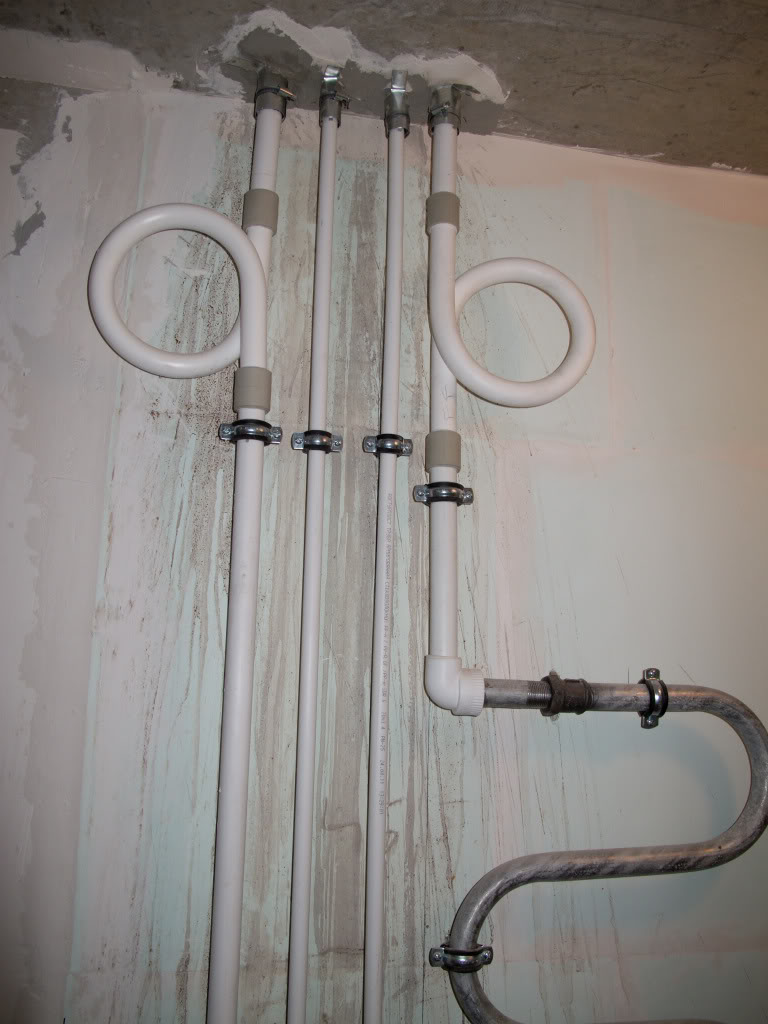

Отметим, что в настоящее время применяются чаще металлопластиковые трубы, способные сами компенсировать свои тепловые деформации, а необходимость в компенсаторах СТЭ, ОВМ постепенно снижается.
Однако спрос на такие устройства остается приемлемым для того, чтобы заводы производители не сворачивали производство.
Сильфонные компенсаторы такого плана используются в ремонтных проектах старых сооружений, а так же в постройке новых высотных домов, где при проектировании отдали предпочтения металлическим трубам. Устанавливаются они на неподвижных участках трубопроводной системы, который ограничен двумя опорами. Во время своей работы сильфон компенсатора сжимается и разжимается, тем самым гася деформационные нагрузки трубопровода.
В зависимости от проекта, на один трубопровод может быть установлено сразу несколько компенсационных устройств. Обычно 1 компенсатор необходим на каждые 10 этажей здания или 30 метров. Инженеры, разрабатывающие проектную документацию, должны уделить необходимое внимание работе вертикальных стояков, чтобы в дальнейшем не было регулярных поломок.
Для безопасности эксплуатации компенсаторов должны быть соблюдены следующие условия:
- герметичность, прочность и качество сборки сильфонного компенсатора, согласно ТУ производителя;
- герметичность, прочность трубопроводной системы, согласно проектной документации;
- правильный монтаж, качественный сварной шов, крепкое и герметичное крепление, соосность узлов системы.
Продажей сильфонных компенсаторов для отопления, марок СТЭ, ОВМ занимаются практически все фирмы связанные с сильфонной продукцией, найти и закупить их не составляет труда. При этом выбирать можно продукцию как отечественных, так и зарубежных заводов. Основная задача – найти хорошую продукцию, ведь использование сильфонных компенсаторов из некачественной стали может привести к быстрому выходу трубопровода холодной или горячей воды из строя. Погубить устройство может банальная коррозия, которая разрушит сильфон.
Поэтому при закупке сильфонных компенсаторов для стояков водопроводов и систем отопления, желательно ознакомиться с сертификационной документацией. По ней можно судить не только об уровне качества изделий, но узнать его рабочие характеристики. Контроль качества предполагает проведение различных испытаний, которые должны подтвердить необходимый уровень технических параметров изделия.
В заключение, нельзя не отметить доступную стоимость сильфонных компенсаторов для стояков отопления и водоснабжения, которую вполне могут себе позволить строительные организации, занимающиеся проектированием и постройкой тепло и водоснабжающих систем в многоквартирных домах.
