Компенсаторы на горячую воду: Компенсаторы на трубопроводах горячей воды

Сильфонные компенсаторы для водопроводов домов СТЭ, ОВМ

Сильфонные компенсаторы применяются не только на промышленных объектах, без них не может нормально работать коммунальная сфера. Одни из таких устройств устанавливаются на стояки водопроводов, которые позволяют подавать в наши дома воду и тепло.

Коммунальные компенсаторы

Сильфонные компенсаторы (аббревиатур СТЭ, ОВМ) применяются на стояках отопления в многоквартирных домах, они устанавливаются на трубопровод системы водоснабжения дома, на системы подачи тепла и другие коммунальные трубопроводы. Основная задача этих компенсаторов, защищать трубопровод от пагубных воздействий, в следствие динамических и статических нагрузок влияющих на систему. Появление вредных сил неизбежно, поскольку при работе водопроводов и систем отопления возникают:

• вибрации от прохождения по трубам теплоносителя, от воздействия внешних факторов, работы насосного оборудования;
• температурные расширения при работе с горячими теплоносителями;
• температурные и сейсмические изменения во внешней среде;
• некоторая несоосность системы, после ее монтажа;
• недочеты в работе системы, вызванные ошибками при проектировании;
• деформации в трубопроводной системе.

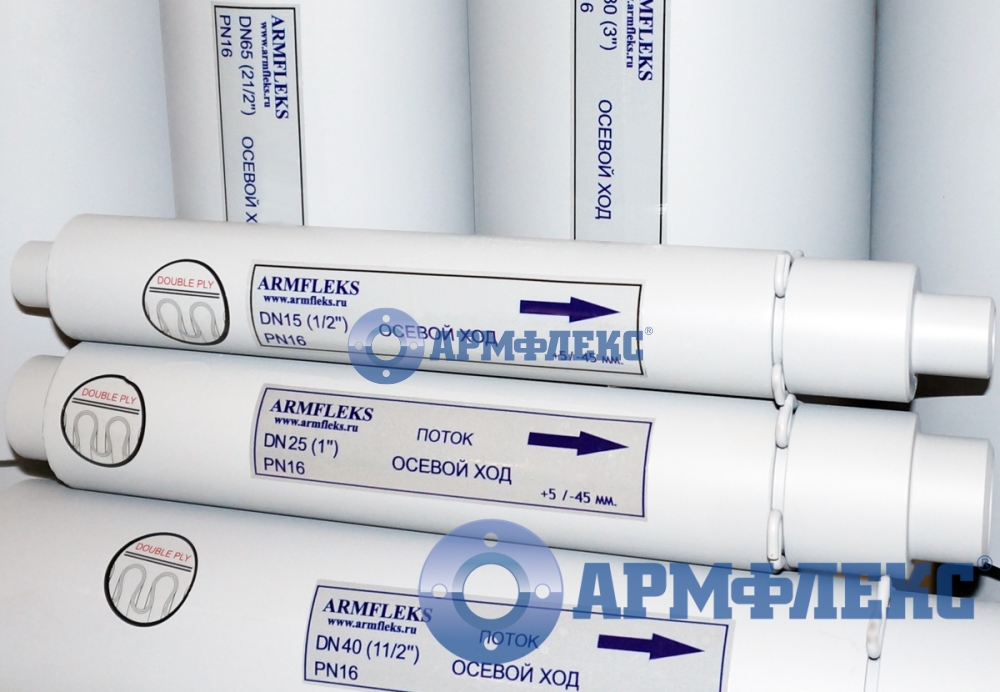

Сильфонные компенсаторы для водопроводов и систем отопления многоэтажных построек (СТЭ, ОВМ) значительно увеличивают срок службы трубопроводных магистралей. Подобные компенсаторы не нуждаются в ремонте и обслуживании, а их срок годности в среднем составляет порядка 20 лет. Используя такие изделия, необходимо лишь правильно провести монтажные работы, и тогда служить устройство будет долго и без проблем. Важно понимать, что сильфонный компенсатор не справится с силой тяжести трубопровода, поэтому необходимо исключить ее, путем установки опор с обоих сторон от компенсирующего устройства. Стрелка указывает направление движения теплоносителя, помогает правильно смонтировать сильфонный компенсатор

Монтаж компенсатора производится методом приварки, когда имеются патрубки, и установки, в случае фланцев. В не зависимости от способа крепления, изделие должно быть установлено герметично и соосно, относительно трубопровода. Никаких перекосов быть не должно. Монтаж узлов системы и компенсаторов проводится при полном отсутствии давления в трубах, а так же при полном соблюдении техники безопасности, действующей на данном объекте.

Линейка сильфонных компенсаторов для стояков водоснабжения широко распространена в отечественном производстве компенсаторов. Каждая компания, занимающаяся реализацией сильфонной продукции, готова предоставить подобные устройства заказчику. Главное выбрать подходящую модель, в которой будут присутствовать нужные элементы.

Конструктивные особенности

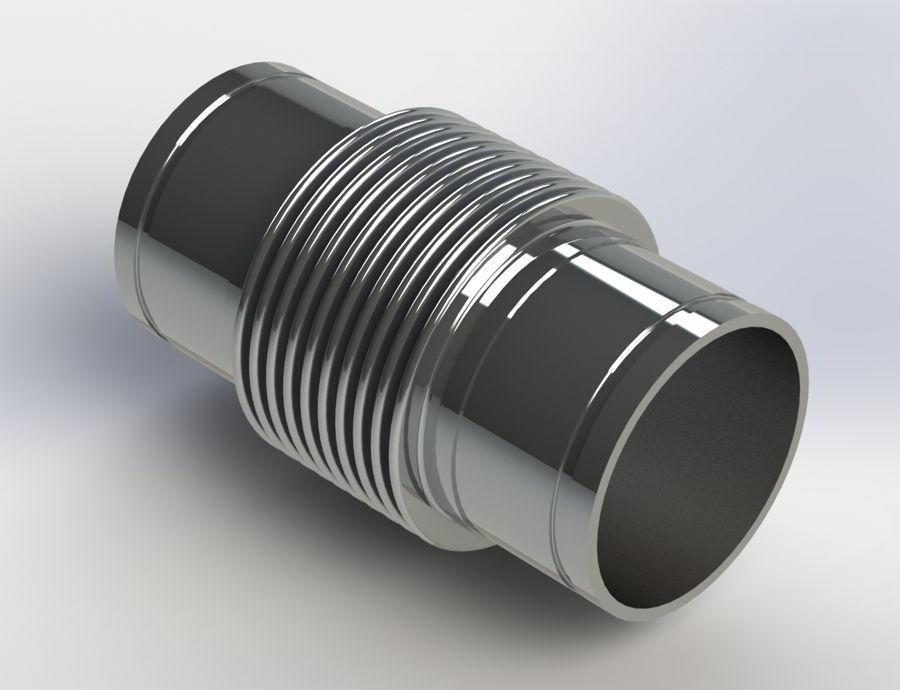

Сильфонные компенсаторы для стояков водоснабжения компенсируют тепловые изменения в трубопроводе при прохождении теплоносителя из неагрессивных жидких сред (вода, пар, воздух, природный газ). Для агрессивных, химических, нефтяных, теплоносителей применять такие устройства нельзя, в этих случаях для создания элементов устройства должны использоваться совсем другие сплавы.

Состоят компенсаторы для водопровода из следующих элементов:

1. Многослойного сильфона из нержавеющей легированной стали, главного элемента компенсатора, который при сжимании и разжимании, гасит появляющиеся деформации. Сильфон обладает определенным запасом хода и компенсирующей способностью, которые указаны заводом производителем.
2. Патрубков под приварку в базовой версии или фланцев, по желанию заказчика, которые исполняются чаще всего из обычных сталей (сталь 20).
3. Внутреннего направляющего экрана, необходимого для защиты сильфона от внутренних факторов, а также предохранения его от поперечных перемещений. Внутренний экран (гильза) дает возможность сильфону работать только с осевыми нагрузками (экран внутри сильфона приварен только с одной стороны, вторая сторона свободна, тем самым уменьшая сопротивление потоку).
4. Внешнего кожуха, защищающего сильфон уже от внешних факторов.

Диаметры сильфонных компенсаторов для стояков отопления и водопроводов находятся в пределах от 15 мм до 100 мм, давление, которое способно выдержать устройство от 1 МПа до 1,6 МПа и даже до 2 МПа.

Сфера применения

Отметим, что в настоящее время применяются чаще металлопластиковые трубы, способные сами компенсировать свои тепловые деформации, а необходимость в компенсаторах СТЭ, ОВМ постепенно снижается. Однако спрос на такие устройства остается приемлемым для того, чтобы заводы производители не сворачивали производство.

Сильфонные компенсаторы такого плана используются в ремонтных проектах старых сооружений, а так же в постройке новых высотных домов, где при проектировании отдали предпочтения металлическим трубам. Устанавливаются они на неподвижных участках трубопроводной системы, который ограничен двумя опорами. Во время своей работы сильфон компенсатора сжимается и разжимается, тем самым гася деформационные нагрузки трубопровода.

В зависимости от проекта, на один трубопровод может быть установлено сразу несколько компенсационных устройств. Обычно 1 компенсатор необходим на каждые 10 этажей здания или 30 метров. Инженеры, разрабатывающие проектную документацию, должны уделить необходимое внимание работе вертикальных стояков, чтобы в дальнейшем не было регулярных поломок.

Для безопасности эксплуатации компенсаторов должны быть соблюдены следующие условия:

• герметичность, прочность и качество сборки сильфонного компенсатора, согласно ТУ производителя;
• герметичность, прочность трубопроводной системы, согласно проектной документации;
• правильный монтаж, качественный сварной шов, крепкое и герметичное крепление, соосность узлов системы.

Продажей сильфонных компенсаторов для отопления, марок СТЭ, ОВМ занимаются практически все фирмы связанные с сильфонной продукцией, найти и закупить их не составляет труда. При этом выбирать можно продукцию как отечественных, так и зарубежных заводов. Основная задача – найти хорошую продукцию, ведь использование сильфонных компенсаторов из некачественной стали может привести к быстрому выходу трубопровода холодной или горячей воды из строя. Погубить устройство может банальная коррозия, которая разрушит сильфон.

Поэтому при закупке сильфонных компенсаторов для стояков водопроводов и систем отопления, желательно ознакомиться с сертификационной документацией. По ней можно судить не только об уровне качества изделий, но узнать его рабочие характеристики. Контроль качества предполагает проведение различных испытаний, которые должны подтвердить необходимый уровень технических параметров изделия.

В заключение, нельзя не отметить доступную стоимость сильфонных компенсаторов для стояков отопления и водоснабжения, которую вполне могут себе позволить строительные организации, занимающиеся проектированием и постройкой тепло и водоснабжающих систем в многоквартирных домах.

Компенсаторы на стояках горячего водоснабжения. Зачем нужен компенсатор для полипропиленовых труб?

ГлавнаяРазноеКомпенсаторы на стояках горячего водоснабжения

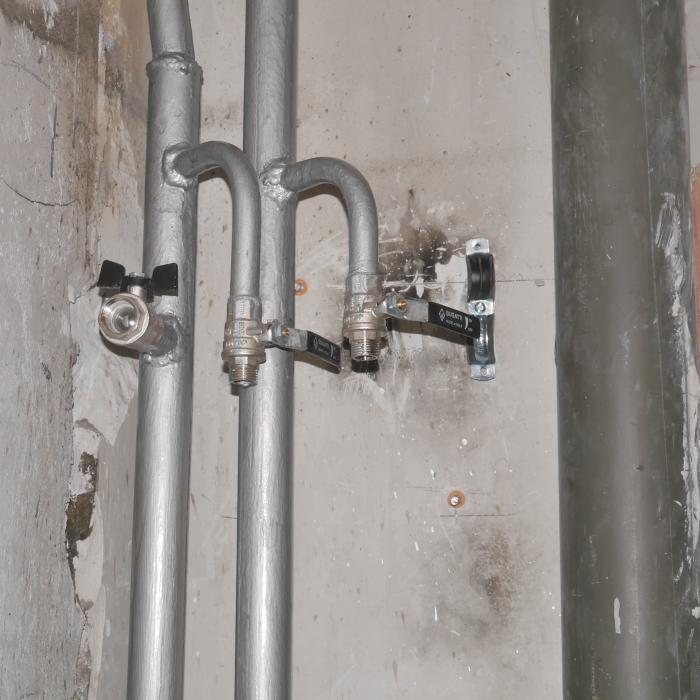

Зачем закруглен стояк горячей воды?

Подскажите, пожалуйста! Для чего закругляют стояк горячей воды (см. рис.). У нас новостройка ( в процессе строительства) и при очередном посещении увидел такую картину – безобразный круг на стояке с горячей водой – я теряюсь в догадках. Зачем это?

Promos, 20 сентября 2011 Рассказать друзьям Подписаться на еженедельную рассылку “Идеи для ремонта”

Похожие вопросы

Интересные предложения

Другие вопросы по этой теме

• ввод квартирной канализации

  как и где нормируется высота отвода от стояка канализации.и сколько по высоте на стяжку и чистый пол.спасибо.

  14 сентября 2011, 20:02•6 ответов• 3 ответа экспертов• ответить

• Электропроводка для проточного водонвгревателя

  Прфессионалы электрики подскажите пожалуйста, думаем не поставить ли нам в ванну проточный водонагреватель на 6 кВт, но проблема в том что проводка уже лежит и не переделать. Скажите выдержит ли кабель сечением 2,5мм медь такую нагрузку, наш…

  14 сентября 2011, 07:04•10 ответов• ответить

• есть сведенья о протечке водяных тёплых полаз

  почему то очень страшно делать водяные тёплые полы. в квартире вдруг потекут

  13 сентября 2011, 16:51•11 ответов• 2 ответа экспертов• ответить

• индивидуальное поквартирное отопление и тёплый водяной пол.

  расскажите как правильно устроить водяной тёплый пол с катёл типа Berreta 24 кВт. кирпичный дом. квартира 114 кв. м. планируется тёплый пол на кухне, гостевой туалет, ванная, лоджия и балкон. можно ли уложить тёплый пол на лоджии и балконе учитывая…

  28 августа 2011, 13:34•ответить

• теплый пол не работает

  в новостройке в ванной сделали теплые полы (работала бригада комплексный ремонт договор заключен) в итоге ремонт сделан нормально, но пол не работает  реле лампочка горит, а сам не греет что можно сделать и как предъявить претензию бригадиру

  19 августа 2011, 15:26•4 ответа• ответить

ideas. vdolevke.ru

Компенсаторы для трубопроводов из полипропилена |

В тех случаях, когда водопровод монтируется с применением труб из полипропилена, необходимо обращать пристальное внимание на температурное линейное расширение системы.

Как правило, они возникают во время температурных перепадов. На тех участках трубопровода, длина которых превышает три метра, устанавливаются специальные компенсаторы для полипропиленовых трубопроводов.

Для чего нужен?

При монтаже трубопроводных систем наверняка может возникнуть закономерный вопрос: зачем нужен компенсатор полипропиленовых трубопроводов?

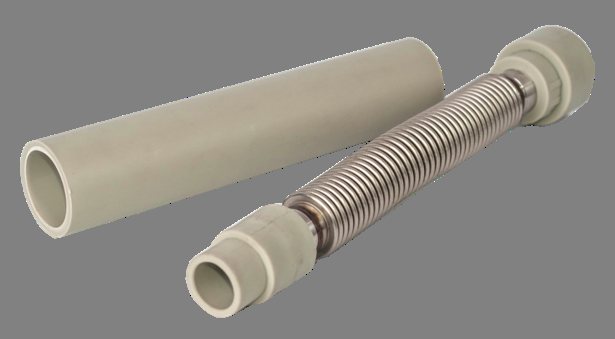

Полипропиленовый компенсатор представлен в виде специальной конструкции соединительного типа. Часто она имеет форму петли.

Назначение полипропиленового компенсатора заключается в обеспечении компенсации на линейное расширение трубопровода. Устройство предотвращает чрезмерное воздействие на внутренние стенки трубопровода таких факторов, как высокая температура и чрезмерное давление.

Таким образом установка компенсаторов на полипропиленовые трубы обеспечивает оптимальную стабилизацию всей водоносной магистрали.

Несмотря на достаточно невысокую стоимость и относительную простоту конструкции, данное устройство значительно увеличивает эксплуатационный срок трубопроводов.

Компенсатор, благодаря простоте своего устройства, позволяет произвести монтирование на практически любой прямой участок трубопроводов. Он обеспечивает высокую степень надежности всей системы.

Особенности конструкции

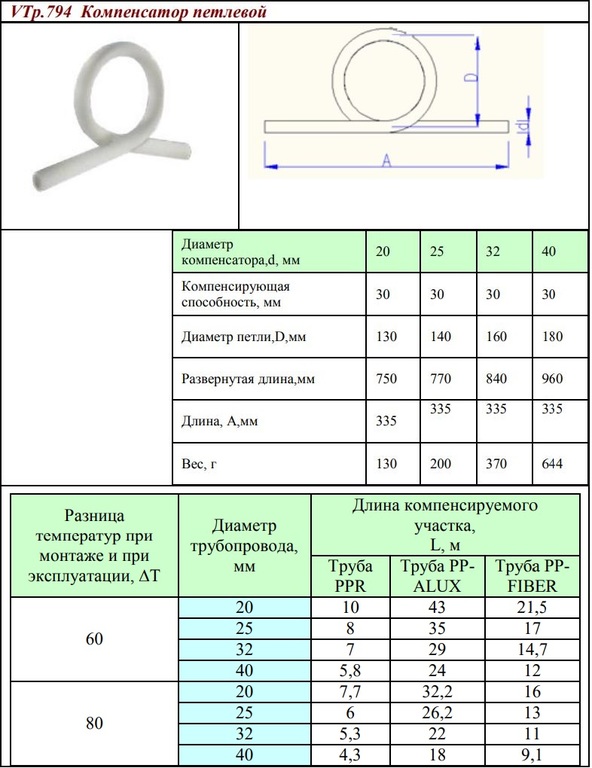

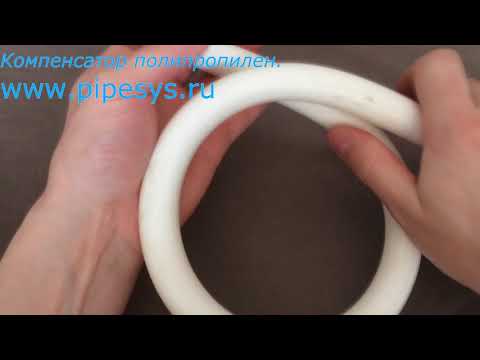

Петлеобразный компенсатор для полипропиленовых трубопроводов часто изготавливается с применением статического полипропилена.

Современные изделия производятся с учетом специального метода инжекционной прессовки. Зачастую данная деталь продается в двух цветовых вариациях – белой и серой.

Полипропиленовый компенсатор, благодаря простоте своей конструкции и относительно малому весу, с легкостью подвергается монтажу на водопроводную систему.

Соединение ПВХ труб

Для корректной установки данного изделия не требуется применения специальных инструментов или уплотнителей.

Тепловые компенсаторы для полипропиленовых труб повсеместно применяются во всех типах трубопроводов.

Монтируя данное изделие, вы, тем самым, значительно увеличиваете ее прочность и защиту от разрывов.

Особенно это касается тех мест, где находятся стыки и узловые соединения. Часто компенсатор для полипропилена монтируют посредине трубы. Это может быть участок, расположенный между двумя зафиксированными опорами.

Кроме того, компенсаторы эффективно защищают трубопровод от чрезмерного растяжения или внезапного смещения.

Это может произойти при резком повышении температуры рабочей среды внутри трубы, либо при возникновении гидравлического удара.

Устройство достаточно широко применяется для целого ряда систем. Это:

• системы и магистрали для холодного водоснабжения;
• системы, обеспечивающие снабжение горячей водой, где расширение неизбежно;
• отопительные системы.

Сильфонный компенсатор активно применяется для смягчения излишнего линейного расширения системы.

Он эффективно выполняет свою ограничительную функцию при случаях несанкционированного сокращения труб, изготовленных из полипропилена.

Устройство монтируется на магистралях зданий, имеющих разнообразное назначение. Это могут быть:

• Загородные и многоквартирные жилые дома;
• Коммерческие и административные строения;
• Все разновидности производственных помещений.

Преимущества и недостатки

Данная деталь берет на себя выполнение важнейшей для любого трубопровода функции – обеспечения целостности конструкции. Это делает ее незаменимой. Изделие хорошо тем, что:

• Эффективно способствует стабилизации внутреннего давления на трубах;
• Производит отсечку так называемых вихревых потоков;
• Способствует быстрому и удобному креплению (сварке) с основной магистральной трубой;
• Обладает высокой степенью надежности благодаря изготовлению из высококачественных материалов;
• Обладает весьма продолжительным рабочим ресурсом и сроком эксплуатации, превышающим 50 лет;
• При правильном монтаже обеспечивает идеальную герметичность.

Существенных недостатков в конструкции, устройстве или работе данных изделий не выявлено. Единственный, и, пожалуй, самый весомый минус – это возможность комбинации только с теми трубами, которые выполнены из полипропилена.

Виды и отличия

На сегодняшний день выпускается несколько основных разновидностей компенсаторов, которые монтируются на полипропиленовый водопровод:

Компенсатор в форме петли

1. Сильфонные осевые изделия марок КСО и ОПН. Установка и последующая интеграция таких изделий крайне проста и незатейлива. Это обусловлено наличием специальных крепежных направляющих узлов. Они представлены в виде крепко зафиксированных опор, что существенно упрощает их установку.
2. Компенсаторы сдвиговые марки КСС. Предназначаются для эффективного обеспечения компенсации на двух областях одновременно. Располагаются параллельно центральной оси магистрали. Кроме того, конструкция снабжена одной или двумя гофрами, которые выполнены из нержавеющей стали. Элементы соединены друг с другом посредством соединительной арматуры.
3. Поворотные элементы КСП. Применяются с целью устранения последствий линейного расширения. Оно возникает на тех отрезках трубопровода, где присутствуют повороты. Устройство жестко фиксирует угол и может повторять контуры магистрали под углом 90 градусов.
4. Универсальные типы изделий КСУ. Обладают тремя режимами рабочего хода – угловым, поперечным и осевым. Зачастую подобный элемент применяется в тех случаях, когда нужно смонтировать короткую магистраль с большим количеством ответвлений.
5. Резиновые фланцевые сильфонные компенсаторы активно внедряются в структуру тех водопроводов, на которых часто формируются гидравлические удары. Эти устройства могут компенсировать мелкие неточности, связанные с искривлением центральной оси водопроводной магистрали.

Как правильно выбрать?

Перед тем, как приобрести компенсатор, следует ознакомиться с несколькими важными рекомендациями.

В первую очередь перед покупкой нужно корректно учесть диаметр самого изделия и диаметр трубы, на которую оно будет вмонтировано.

Эти показатели должны совпадать. Нужно помнить, что наиболее часто встречаемый диаметр пластиковых труб составляет от 20 до 40 мм. Для систем, расположенных в квартирах и частных домах, наиболее приемлемый диаметр – 20 мм.

Система отопления не монтируется без компенсаторов

Помните, что при помощи фланцевого метода крепления компенсатор прикрепляется не к магистрали, а к встречному фланцу.

Исходя из этого, предпочтение отдается именно фланцевому компенсатору. Данное изделие обеспечит надежное, герметичное, и, в то же время разъемное соединение.

В том случае, когда возникнет аварийная ситуация, можно будет быстро произвести срочную замену элемента.

В виду простоты конструкции цена компенсатора для полипропиленовых труб достаточно приемлема. Она колеблется в следующих пределах.

Компенсатор сильфонный, КСО:

• Рабочее давление: 16 атм;
• Общая длина: 250 мм;
• Диаметр патрубка: 21,5 мм;
• Цена: 3-4 $.

Компенсатор сдвиговый, КСС:

• Рабочее давление: 12 атм;
• Общая длина: 170 мм;
• Диаметр патрубка: 18 мм;
• Цена: 2-3 $.

Компенсатор фланцевый, резиновый:

• Рабочее давление: 18 атм;
• Общая длина: 295 мм;
• Диаметр патрубка: 20 мм;
• Цена: 1-2,5 $.

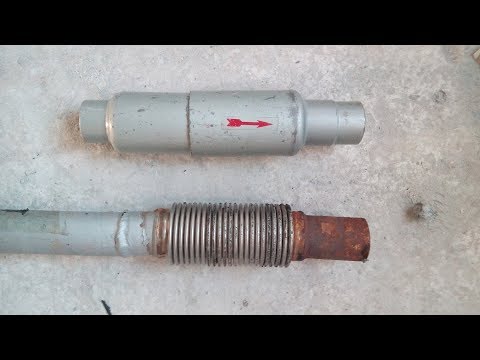

Как смонтировать компенсатор? (видео)

Особенности установки

Во время проведения монтажа полипропиленовой трубной магистрали в первую очередь учитываются показатели температурного расширения.

Как правило, его значения начинают колебаться во время интенсивной эксплуатации. Количество опор, обеспечивающих крепление, сводится к минимальному.

Расстояние между компенсаторами полипропиленовых труб, расположенных на прямых участках магистрали, не должно превышать трех метров.

В большинстве случаев рекомендуется применение компенсаторов сварного типа или же заранее подогнанных кольцевых.

Монтаж осуществляется с ориентировкой на следующий алгоритм:

1. Монтирование элемента производится только на прямом участке магистрали.

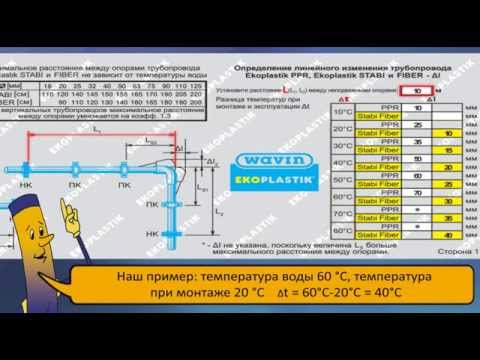

2. Перед началом установки производится расчет компенсаторов для полипропиленовых труб и выбирается нужный тип устройства.
3. Перед тем, как начать закрепление, следует произвести сверку и убедится в соответствии всех технических особенностей трубы и компенсатора.
4. Произвести проверку узла на наличие возможных повреждений.
5. Сильфонный компенсатор устанавливать только между двумя обездвиженными креплениями.
6. Перед началом сварки участок трубы обматывается асбестовой тканью. Это защитит компенсатор от попадания раскаленных брызг металла.

Кольцевой компенсатор для металлопластиковых труб

Перед тем, как начать технические работы по монтажу, следует составить схему. В ней должны в обязательном порядке быть отраженны такие параметры трубы как диаметр, толщина стенки, разновидности отводов.

Напряжение в углах поворотов рассчитывается с учетом расстояния между неподвижными опорами.Полученные данные подвергаются сверке с допустимыми значениями. Результат будет отличаться в том случае, когда на разных участках труб их диаметр меняется.

При использовании в конструкции углов поворота применяются скользящие и фиксированные опоры.

Опора, которая расположена недалеко от компенсатора, должна быть закреплена неподвижно при помощи хомута и прокладки из резины.

При расчете компенсатора в первую очередь выясняется величина удлинения теплового отрезка. После просчитывается длина участка, расположенного в перпендикулярной плоскости.

Все полученные значения для удобства наносятся на заготовленный чертеж. Монтаж продолжается с учетом их соотношения и масштаба в соответствии с реальной конструкцией.

homebuild2.ru

Уроки одной аварии – Журнал АКВА-ТЕРМ

13 января в программе «Телекурьер»(5-й канал) был показан сюжет о несчастном случае, произошедшем в многоквартирном жилом доме Сестрорецка, жилец одной из квартир которого получил серьезный термический ожог ног в результате разрыва соединения пресс-фитинга и металлопластиковой трубы на стояке ГВС. В сюжете отмечалось, что замена стальных труб системы ГВС дома на металлопластик произведена совсем недавно, при этом высказывалось предположение, что причиной аварии могло быть низкое качество материалов.

Подписаться на статьи можно на главной странице сайта.

Руководство РЖА Курортного района Санкт-Петербурга проинформировало, что в соответствии с техническим заданием при реконструкции системы ГВС этого дома согласовывалось использование труб и соединителей торговой марки Valtec, которые успешно эксплуатируются уже не один год в аналогичных системах почти 200 жилых домов района. Главой администрации района была экстренно созвана комиссия для выяснения причин аварии. В состав комиссии вошли представители РЖА Сестрорецка, монтажной организации, организации-поставщика материалов, компании «Веста-Трейдинг» (владелец торговой марки Valtec) и лаборатории комплексного испытания элементов инженерных систем (ЛаКИЭлИС). Комиссия обследовала состояние всех элементов системы ГВС жилого дома, включая индивидуальный тепловой пункт, идентифицировала типы и марки материалов и изделий, использованных в ходе ремонта стояков ГВС. Было выявлено, что, наряду с изделиями торговой марки Valtec, на объекте использовались пресс-фитинги Comisa (Италия), Smart (Китай), металлопластиковые трубы Henco (Бельгия) и металлопластиковые трубы неизвестного производителя – с маркировкой, аналогичной Henco. Именно отрезок этой поддельной трубы и оказался в аварийном узле. Лабораторные исследования слоев трубы «псевдоHenco», включающие в себя определение степени сшивки по методике ТУ 2248-096-00284581-2005, показали, что наружный и внутренний слои выполнены из обычного полиэтилена низкого давления (PEHD), что не допускает использование таких труб для систем с температурой транспортируемой среды свыше 40 °С. В оригинальной трубе Henco наружный и внутренний слои выполнены из сшитого полиэтилена PEX-c. На фотографии термического испытания кольцевого образца исследуемой трубы в муфельной печи при температуре 131 °С видно, во что превратился полиэтилен (рис. 1).

Фрагмент маркировки контрафактной трубы, извлеченной из пресс-гильзы аварийного узла, подтверждает: на трубе указаны ложные сведения о материале слоев (рис. 2). Поддельная труба отличается от оригинала матово-белым цветом внутреннего слоя. У бельгийской трубы этот цвет имеет желтоватый оттенок, обусловленный добавкой желтого красителя.

Использование поддельной трубы в системе ГВС вызвало термическую деструкцию (разрушение) полиэтилена и вырывание из него пресс-соединителя. Качество выполнения самой опрессов-ки нареканий не вызывает, поскольку на всех обследованных пресс-фитингах зазор при смыкании эталонных пресс-губок оказался в пределах допустимой нормы. В ходе обследования качества выполнения строительно-монтажных работ, комиссия вскрыла целый ряд серьезных технических ошибок, допущенных при монтаже системы (правильнее было бы говорить о «проектных» ошибках, но проект, как таковой, для данного объекта не выполнялся). Существенным и принципиальным недостатком смонтированной системы ГВС, ставящим под сомнение возможность ее дальнейшей безаварийной эксплуатации, является полное отсутствие инженерных мероприятий по компенсации температурных деформаций стояков. На рис. 3 представлен фрагмент исполнительной схемы стояка ГВС одного этажа. Расчеты показывают, что температурное удлинение металлопла-стиковой трубы наружным диаметром 32 мм на участке эта-жестояка составляет 4 мм (по dL = 2 мм в каждую сторону от условно-неподвижной точки в центре стояка). В соответствии с требованиями п.2.11 СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» для компенсации таких деформаций минимально допустимая длина компенсирующего плеча Г-образного компенсатора должна быть не менее Lk = 230 мм. Фактически же узлы прохода трубопроводов через перегородку сантехкабины (узлы А и В на рис. 3) выполнены таким образом, что длина компенсационного плеча составляет всего 70 мм (рис. 4) Такое выполнение узла приводит к появлению знакопеременного изгибающего момента в сечении трубы, совпадающего с плоскостью перегородки. Это может вызвать (и вызвало) вырывание трубы из соединителя и постепенное разрушение материала стенок самой трубы в результате развития усталостных деформаций.

Комиссией также отмечено безграмотное выполнение узлов присоединения полотенцесушите-лей (узлы Си Dm рис.3). Узлы исполнены в неразборном варианте, то есть замена или ремонт полотенцесушителя невозможны без замены участков трубопроводов (рис. 5). При выполнении узла E (см. рис. 3) нарушены рекомендации производителя по соблюдению минимально допустимого расстояния между соседними пресс-фитингами. Согласно требованиям «Пособия по проектированию и монтажу трубопроводных систем с использованием металлопластиковых труб» минимальное расстояние между гильзами соединителей для трубы Dn 32 составляет 140 мм. Соединения в узле Е смонтированы с зазором всего 10 мм (рис. 6). Кроме указанных недостатков монтажа, в смонтированной системе жилого дома обнаружены монтажные стыки стояков, в которых вместо прямых пресс-соединителей использованы соединители с переходом на резьбу. Как видно из рис. 7, устранить течь в таком соединении уже невозможно. Стояки холодного водоснабжения на обследуемом объекте смонтированы без единой опоры. При использовании стальных трубопроводов компенсаторы на таких стояках не нужны, но при переходе на металлопластиковые трубы следует учитывать, что подаваемая холодная вода с зимней температурой +5 °С за ночь (при отсутствии во-доразбора) может нагреться до 20 °С. А это приведет к температурному удлинению трубы по 1,1 мм на этаж, что в целом по стояку для 9-этажного дома составит около 10 мм. Решения по компенсации этих деформаций монтажниками также не были учтены. В результате и на стояках холодного водоснабжения обнаружены места, где видны следы «сползания» пресс-гильзы с трубы (рис.8).

Таким образом, непродуманные конструктивные решения, беспечность при закупке материалов, а также отсутствие грамотного проекта привели к тому, что благое дело по модернизации инженерных систем жилого дома обернулось настоящей катастрофой для жильцов. В ходе работы комиссии были выработаны мероприятия, которые должны в кратчайшие сроки вернуть системам здания надлежащие эксплуатационные качества. В частности, было предложено переделать стояки горячего водоснабжения в соответствии с одной из двух предложенных схем (рис.9). Предлагаемые решения обеспечивают компенсацию температурных деформаций за счет введения упругого слоя (6 мм вспененного полиэтилена) и нормативного относа опоры от угла поворота трубы. Первый узел предпочтительнее,    поскольку полностью исключает передачу изгибающих усилий на пресс-соединитель (однако в этом случае нужна полная переделка стояков). В узлы введены универсальные сгоны для подсоединения полотенцесушителей, позволяющие легко заменить эти приборы. Установлен дополнительный кронштейн крепления полотенцесушителя, поскольку существующее линейное расположение пары кронштейнов не обеспечивает жесткость системы (не исключается подвижка системы относительно линии, соединяющей кронштейны). Использование латунного резьбового тройника на вводе ГВС в квартиру дает возможность отнести узел от перегородки, обеспечив требуемый разрыв от угла поворота стояка.

Широко разрекламированная «простота монтажа» металлопластиковых систем создала у многих монтажников ложное представление о том, что достаточно лишь правильно «насадить» трубу на фитинг – и система готова… Чтобы создать ту или иную инженерную систему, следует учесть и предусмотреть еще множество факторов, специфичных именно для данного материала, конкретных схем работы и условий эксплуатации. Значит, без грамотного проекта, разработанного с учетом всех особенностей металлопластиковых трубопроводов, нельзя надеяться на надежность и долговременную безаварийную эксплуатацию системы. Хотелось бы надеяться, что уроки описанной аварии заставят заказчиков и монтажников ответственнее относиться к проектированию, как к основе дальнейшей безопасной эксплуатации объектов.



Статья опубликована в журнале «Аква-Терм Эксперт» # 1(23) 2009

Опубликовано: 14 декабря 2009 г.

вернуться назад

Читайте так же:

aqua-therm.ru

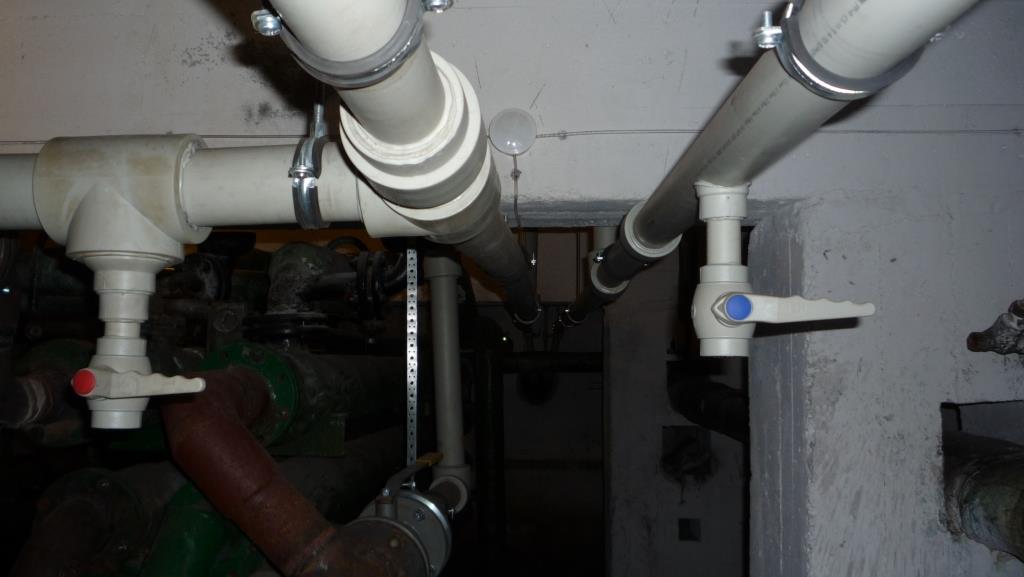

Вопросы по монтажу полипропиленовых металлопластиковых труб

12. 02.2009 от посетителя: Наталья

Здравствуйте! У нас начали кап. ремонт по федеральной программе. Меняют трубы хол. и гор. водоснабжения на полипропиленовые. Трубы пр-ва ФД-пласт. d32. Сразу после подключения трубы по горячей воде изогнулись .Неужели нельзя избежать этогонатяжением трубы при установке? Какой коэф-т линейного расширения у этих труб?. если Вы писали, что компенсаторы надо ставить на каждом этаже?

Здравствуйте Наталья. Последнее предложение не очень понятно. Компенсаторы на стояках надо ставить на каждом этаже. Коэффициент линенйного расширения α у труб PN20 равен 0,15 мм/м °С, не путать с величиной линейного расширения. Если интересует ВЕЛИЧИНА линенйного расширения трубопроводов Δl=α*L*Δt, где Δl – линейное расширение, мм; α – коэффициент линейного расширения материала трубы, мм/м °С ; L – расчетная длина трубопроводов, м. ; Δt – расчетная разница температур (между рабочей температурой и температурой при монтаже), °С .

09.02. 2009 от посетителя: алексей

Здравствуйте.Как вы думайте примерно какой диаметр ввода горячего водоснабжения будет если в 4-х этажном здании находится 125 умывальников

Здравствуйте Алексей. Ввод обычно всегда 110 диаметра.

04.02.2009 от посетителя: Евгений

Здраствуйте,через сколько метров нужно ставить компенсаторы на отопление ,трубы полипропиленовые

Здравствуйте Евгений. Вообще-то для этого есть специальные формулы и все такое… но если проще говорить, то, можно исходить из того, что компенсатор дает нам примерно 4 см удлинения, сама труба удлиняется 1см на метр, то есть ставить надо через каждые 4 метра. Это все грубо говоря, так как все повороты и т.п, тоже компенсируют удлинения трубы.Если прокладка вертикальная, то компенсаторы устанавливаются на каждом этаже. Кстати,если трубы армированные,то компенсаторы не нужны.

03.02.2009 от посетителя: Юрий

Здравствуйте! У меня стояк горячего водоснабжения сделан из полипропилена, 32мм внешний размер. Полотенцесушитель строителями был установлен по принудительной схеме, то есть вода протекала по нему полностью. Я схему не поменял, но заузил через муфту и перевел на МП16мм, для того, чтобы снизу поставить краники напротив ревизионного люка. Вода течет снизу вверх, дом десятиэтажный. У меня 7-ой этаж, возвратная труба горячей воды идет вниз. Скажите, пожалуйста, пострадают ли от моих действий соседи сверху? Заранее спасибо! Схему можно посмотреть тут: foto.rambler.ru/users/baklanka33/_photos/1/?res=upload_ok

Здравствуйте Юрий.Вы заузили общую циркуляцию.Для подключения полотенцесушителя всегда надо устанавливать перемычку (мимнимум 3/4). Возможно пострадать могут не только верхние, но и нижние этажи.

27.01.2009 от посетителя: Оксана

Здравствуйте. В 23-х этажной гостинице 3 класса ( в с/у полотенцесушителей нет ) на стояках горячего водоснабжения нужно ставить компенсаторы (линейное расширение), если нужно то через сколько метров.

Здравствуйте Оксана. Нужно ставить компенсаторы на стояках на каждом этаже.

19.01.2009 от посетителя: Дима

Здравствуйте. Скажите пожалуйста можноли варить полипропиленовые трубы при холодной минусовой температуре т.к. ждать тепла не получается? Если нельзя, то что с ними может быть? Если можно, то как?

Здравствуйте Дима. Сварку следует проводить при температуре окружающего воздуха не ниже -5°С . Ну а если температура ниже, то место где проводятся работы следует оборудовать чем-то вроде палатки… вообщем укрытием, и обогреть это укрытие. Так очень часто делают, когда варят в траншеях на улице ПНД трубы.

www.ppr3.ru

---

• Установка выключателя света с индикатором
• Инфракрасное отопление частного дома
• Как делать шалаш
• Чем сауна отличается от русской бани
• Почему нет тяги в дымоходе
• Как на даче сделать водопад
• Скважинный насос как работает
• Какие растения лучше сажать осенью
• Чем приклеить камни к картону
• Опалубка для фундамента съемная
• Схема подключение узо 3 фазы

причины и что делать.

Самый простой способ устранить стук гидрокомпенсаторов.

Самая распространенная неисправность современных двигателей – стук гидрокомпенсаторов. Причин множество, в своём большинстве они связаны с качеством масла. Что делать при данной неисправности и как с ней бороться расскажет данный материал.





Что такое гидрокомпенсатор и как работает гидрокомпенсатор

Гидрокомпенсатор – простое устройство для автоматической регулировки зазора в приводе клапанов, устраняющее необходимость разбирать двигатель при его техническом обслуживании. Гидрокомпенсатор, в просторечии «гидрик» представляет собой миниатюрный гидроцилиндр, меняющий свою длину при нагнетании вовнутрь моторного масла.

Объем масла компенсирует зазор между штоком клапана и кулачком распределительного вала.  Масло в полость гидрокомпенсатора попадает через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Насколько хорошо работает «гидрик» зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.



Как понять, что стучит именно гидрокомпенсатор

Неисправный гидрокомпенсатор издает резкий стук, стрекот, с частотой вдвое меньше частоты оборотов двигателя.

Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска двигателя или стучит после полного прогрева двигателя. Стук прослушивается сверху двигателя и может быть неслышен из салона автомобиля.

Почему стучит гидрокомпенсатор

Причины стука гидрокомпенсатора «на холодную» (при непрогретом моторе):

1. Слишком густое масло, на непрогретом двигателе, плохо заходит в полость гидрокомпенсатора. Нужно время, чтобы полость заполнилась маслом
2. Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора. Загрязнения появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.
3. Износ или заклинивание плунжера гидрокомпенсатора. Бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.

Причины стука гидрокомпенсатора «на горячую» (на прогретом моторе):

1. Заклинивание плунжерной пары гидрокомпенсатора из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается и гидрокомпенсатор стучит.
2. Слишком малая вязкость прогретого масла, масло вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественное масло или слишком жидкое для данного двигателя масло сильно разжижается при прогреве и легко вытекает через технологические зазоры.

3. Повышенный уровень масла в двигателе, вспенивание масла из-за перемешивания коленчатым валом или из-за попадания воды в двигатель. Следует проверить уровень масла в двигателе, а также использовать только высококачественные моторные масла.



Самый простой способ устранить стук гидрокомпенсаторов

Самый простой и действенный способ, помогающий в большинстве случаев, добавка в масло специальной присадки Liqui Moly Hydro-Stossel-Additiv. Присадка промывает масляные каналы, удаляет загрязнения и восстанавливает подачу масла в гидрокомпенсаторы. Кроме того, присадка немного загущает масло, компенсируя тем самым их естественный износ. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 500 км пробега.



Как еще можно устранить стук гидрокомпенсаторов

1. Замена гидрокомпенсаторов Достоинства: гарантированный результат. Недостатки: дорого и долго). Нужно учитывать, что на некоторые иномарки, сначала нужно заказать детали, дождаться, пока они придут, и записаться на ремонт в сервисе. На большинстве двигателей, при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
2. Тщательная промывка масляной системы специальными промывками, например: Liqui Moly Oil-Schlamm-Spulung. Достоинства: сравнительно недорого. Недостатки: результат не гарантируется.

3. Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей двигателя с его частичной или полной разборкой.

Что будет, если не устранить стук гидрокомпенсаторов

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но, со временем, двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива, а далее произойдет износ всего клапанного механизма, в частность распределительного вала двигателя. Его замена – очень дорогое мероприятие.



Итог

Если стук гидрокомпенсаторов неоднократно возникает, то нет смысла дожидаться ухудшения ситуации. Добавка присадки Hydro-Stossel-Additiv решит проблему и предотвратит развитие износа на длительное время.



ВИДЕО





Полипропиленовую трубу выгнуло

О разном Правила общения в форуме. Прежде чем задать вопрос! Как правильно задавать вопросы в форуме и пользоваться материалами сайта.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Почему повело полипропиленовые трубы в системе отопления
• Ecoplastik повело трубу
• Стояк отопления из полипропилена выгнуло
• Почему повело полипропиленовые трубы в системе отопления
• Водоснабжение холодное горячее.
• Тема: трубы отопления в квартиру???
• Отопление+полипропилен
• Почему согнулась полипропиленовая труба горячей воды на стояке?
• www.santechniki.com
• Повело трубы отопления. Что делать?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Что делать чтобы трубы НЕ ПРОВИСАЛИ??? Почему ОНИ ведут себя НЕПРЕДСКАЗУЕМО и как с этим БОРОТЬСЯ???

Почему повело полипропиленовые трубы в системе отопления

Суть вопроса и проблемы такова: с началом отопительного сезона постепенно начали деформироваться трубы ППН ГВС в ванной комнате. Изначально было не заметно, но с ремонтом трубопровода в котельной температура горячей воды резко возросла из-за чего собственно трубы и деформировались до такого состояния. Суть вопроса: обязана ли УК устранить данную проблему? Как подойти к этому вопросу правильно? Возможно ли такое, что на спайке трубу вырвет?

Ниже фото:. Пишите заяву в УК. Стандартная ситуация. Нет компенсаторов и из-за давления горячей воды пошла деформация. У нас сейчас в мастерской новая система отопления вся волнами где промежутки между хомутами больше метра. По идее это не представляет никакой угрозы. Однако если тебе не нравится, то можешь написать жалобу застройщику, типа вот нашел в квартире косяк надо бы исправить, у нас в городе после волны проигранных застройщиками судебных исков по таким обращениям все устраняют без вопросов, ибо когда люди судятся просят денег поболе, чем уйдет на исправление.

Однако, нужен ли тебе этот завиток на трубе? Ну и все равно скорее всего это в дальнейшем под короб уйдет. Забей, оно у всех так. По технологии должны ставить компенсаторы картинки которых уже накидали , но на практике оно нафиг не нужно, эти трубы узлом можно завязывать и ничего им не будет. Просто вид не эстетичный. Это нормально. И ничего страшного не вижу. От нагрева труба расширилась и просто ей некуда было деваться по длине вот и выгнуло. Какая температура системы отопления?

Такие трубы не выше 90 градусов допускают. Если трубы армированные, то можно забить. И да больше похоже на то, что снизу вытолкнули, тк после хомута все норм по виду. На горячую воду идёт труба штаби та же ППРка только армированная. Суде по фото у тебя обычная для холодной воды, вообщем ничего страшного на памяти не разу ни рвало только изгибает их не прилично хотя штаби тоже гнёт. Если бы тебе в квартиру подавали воду хоть немного близкую к градусам и давлением в 8 атм.

Толку рассчитывать расширение, предусматривать узлы для его компенсации если монтажники тупо захуячат трубу на глухо хомутами по всей длине стояка. В-третьих, что за совдеповская картина подключения?? Врезку в трубы сделать ниже, на уровне фаянсового друга, и все приборы, краны-фильтры-счетчики, разместить меж водопроводными и канализационной трубой.

Места хватит, не сомневайтесь. И как итог, закрыть всё это после гипсокартонной конструкцией и плиткой. Не забыть сделать лючок для доступа к кранам и осмотра показаний счетчика. Понятно, тогда конечно все вопросы к УК, нехай их доблестные трубопроводчики исправляют косяк, надо компенсатор ставить. По логике, за их счет.

Но по жизни, скорее всего придётся договориться с непосредственными исполнителями. И кстати, счетчики УК вероятно где-то по-дешевке оптом закупило и лепит как попало. Это два “горячих” счетчика. На холодную воду должен быть синий. Можно, почему же нет. Но есть маленький нюанс. Чуть-чуть другая механика, чуть-чуть другие прокладки на муфтах, на другие температуры рассчитанные. На заводе ведь не зря делают отдельно для горячей воды и для холодной воды, не дураки ведь Всё, что до запорного крана на трубе – принадлежит УК.

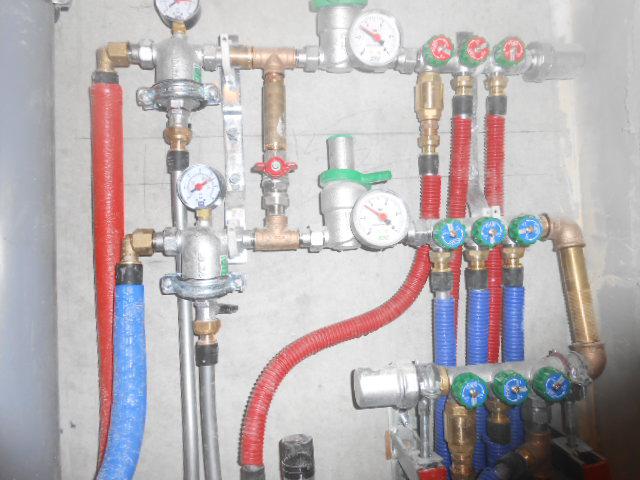

Всё, что после крана – твоё. Вот и смотри. Найдены возможные дубликаты. Все комментарии Автора. Там вроде надо специальную трубу вваривать, типа компенсатора, которая играть будет при нагреве и типа пружинить.

Так точно, на фото, по крайней мере, компенсаторы невидны. Ну только не из-за давления наверное, а от нагрева труба удлиннилась. Что то вы напутали это отопление или гвс? У гвс функцию компенсатора выполняет полотенцесушитель. Слева труба идет холодная вода, по центру горячая вода, справа это ПСШ, они между собой никак не взаимодействуют. Сомневаюсь, снизу никто не живет, новостройка чуть больше года, нас на этаже то 4 квартиры из Поставь больше хомутов примено через 30 см и все будет красиво и ровно.

Могу сказать только марку и прочее, я в них не спец. До запорного крана все принадлежит УК, обычно в полипропилен срезают компенсатор, выглядит как разорваное кольцо, при нагреве компенсирует деформацию.

Кроме того полипропилен ставаются намертво не крепить, при проходе перекрытий гильзы обязательны, это позволяет уменьшить деформацию при нагреве деформация ровнее распределяется по стояку.

Во-первых, почему этот вопрос должен волновать УК, это они вам ставили эти трубы?? Во-вторых, на спайке не порвёт, спайка прочнее, чем сама труба. А насчет разводки согласен, несколько раз сбивал нерв на локте когда курил. У нас застройщик и УК это два подразделения одной фирмы крупной, все ставили они, мы въехали на готовое, тобишь я ничего не делал кроме обувной полки к стене.

Лучше уж тогда ставить универсальные, “черные”, счетчики. Даже в случае, если запорный уран и всю систему водоснабжения ставил застройщик? В договоре управления если у тебя управляющая компания это должно быть прописано. Похожие посты.

Ecoplastik повело трубу

Такой вопрос, можно ли использовать полипропиленовую трубу под холодную воду для горячей воды, на смеситель и для ванны? Ответ: Здравствуйте. Нет нельзя. Нужно использовать трубы PN20, которые предназначены для горячей и холодной воды универсальные.

Возможно ли такое, что на спайке трубу вырвет? . и просто ей некуда было деваться по длине вот и выгнуло. . До запорного крана все принадлежит УК , обычно в полипропилен срезают компенсатор, выглядит.

Стояк отопления из полипропилена выгнуло

Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс. В деле защиты животных водка на охоте сделала больше, чем все Гринписы вместе взятые. Контактные данные для Роскомнадзора и государственных органов: jurist office. Некоторые материалы данной страницы могут содержать информацию, не предназначенную для детей младше 18 лет. Обсуждения и отзывы на форуме в Новосибирске – НГС. ДОМ Добавить в закладки. Оглавление Найти Регистрация Топовые темы Вход.

Почему повело полипропиленовые трубы в системе отопления

Регистрация Вход. Ответы Mail. Вопросы – лидеры Какой может быть подвох в покупке квартиры? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.

Доброго дня всем Мастерам!

Водоснабжение холодное горячее.

Суть вопроса и проблемы такова: с началом отопительного сезона постепенно начали деформироваться трубы ППН ГВС в ванной комнате. Изначально было не заметно, но с ремонтом трубопровода в котельной температура горячей воды резко возросла из-за чего собственно трубы и деформировались до такого состояния. Суть вопроса: обязана ли УК устранить данную проблему? Как подойти к этому вопросу правильно? Возможно ли такое, что на спайке трубу вырвет? Ниже фото:.

Тема: трубы отопления в квартиру???

Я сделал отопление из полипропиленовых труб, но заметил, что они стягиваются. Это видно по трубам, которые вертикально идут к батареям. Система ни разу не кипела, так как максимальный нагрев я выставил на 95 градусов. Это только у меня такое происходит? Если да, то почему? Начнем с того, что вы не указали, какие трубы были вами использованы, так как среди полипропиленовых труб в системах отопления не применяются PN16 и PN Это связано с тем, что они не способны выдерживать высокие температуры на протяжении долгого времени, а также тем, что у них большой коэффициент температурного расширения. Для отопления лучше всего приобретать полипропиленовые трубы со стабилизирующей прослойкой, которая расположена ближе к внутреннему диаметру трубы.

Возможно ли такое, что на спайке трубу вырвет? . и просто ей некуда было деваться по длине вот и выгнуло. . До запорного крана все принадлежит УК , обычно в полипропилен срезают компенсатор, выглядит.

Отопление+полипропилен

Во время капитального ремонта трубы на стояке поменяли на “пластиковые”. В итоге труба с горячей водой деформировалась, пошла на приличный изгиб. Чем мне это грозит и можно ли привлечь к ответу Управляющую Компанию и заставить поменять трубу?

Почему согнулась полипропиленовая труба горячей воды на стояке?

Просмотр полной версии : изогнулся стояк горячей воды. Это как “спецы” стыковали ПП трубы с металл. Как вариант кинули говнячую дешмановскую трубу. ПП трубы и НЕповело. Труба wawin. В месте где ведет – тройник на полотенцесушитель пока ещё не повесили , но от стены сантиметров

Форум создан для начинающих и опытных сантехников, сварщиков, слесарей, электриков и рабочих – строителей. Делитесь своим опытом и получайте грамотные ответы специалистов.

www.santechniki.com

Дело в том, что пластиковые или полипропиленовые и даже те трубы которые имеют металлическую армировку в отличии от металлических имеют очень большую степень расширения и сужения в зависимости от воздействия разности температур. Да этот вопрос на злобу дня. Наши соседи постоянно пристают и хотят поменять старые металлические трубы на пластиковые на общем стояке. Ну те кто с этим сталкивался знают как полипропиленовые трубы гуляют и естественно это усугубляется при повышенных температурах. Так что причин того, что труба согнулась много.

Повело трубы отопления. Что делать?

Вернуться в Отопление и ГВС. Сейчас этот форум просматривают: DialUp, Google [Bot] и гости: Европейски сертификат соответствия pdf,

Какую температуру выдерживают полипропиленовые трубы

Общие сведения

Максимальная температура теплоносителя для полипропиленовых труб составляет 95⁰C Цельсия. При 140⁰C данный материал легко деформируется ввиду мягкости. Существует риск разрыва. Если нагрев достигает 200⁰C, материал начинает плавиться.

Поскольку нагрев горячей воды в системе отопления большинства квартир и домов не превышает 90⁰C, данные изделия вполне пригодны для использования. Однако изготавливаются они из разных компонентов, поэтому не каждая модель может выдержать даже 60⁰C. Также особые требования предъявляются к изделиям, используемых в системе «тёплый пол».

Можно ли использовать полипропилен при температурных показателях выше нормы? Специалисты дают отрицательный ответ. Да, материал сможет выдержать кратковременный скачок, однако такая температура не должна быть постоянной. В противном случае срок службы данных снижается в разы. Модель, рассчитанная на 50 лет использования, едва прослужит год при показателях, вдвое превышающих норму.

Зависимость давления и температуры

Важным параметром является не только температура, но и давление. Предельный параметр – 30 килограмм на квадратный сантиметр. Однако производитель рекомендует не превышать давление свыше 10 килограмм.

Какую температуру выдерживают полипропиленовые трубы для горячей воды со средними характеристиками? Для максимально долгого срока службы рекомендуется, чтобы нагрев жидкости не превышал 70⁰C, а давление – 6 атмосфер.

При выборе труб для холодного или горячего водоснабжения важно проверить качество материала. Изделие не должно иметь:

• Расслоений.
• Вкраплений.
• Пузырьков.

В противном случае, срок эксплуатации не будет соответствовать заявленному производителем.

Температура и маркировка

Узнать, какую температуру выдерживают изделия, можно по маркировке:

• PN 10. Такая модель отлично подойдёт для холодных жидкостей. Полипропиленовые трубы и фитинги РТП для внутренней канализации и водопровода рассчитаны на температуру до 45⁰C.
• PN 16. Может применяться как для холодного теплоносителя, так и для подвода жидкости к системе отопления. Нагрев воды может достигать 60⁰C.
• PN 20. Температура воды может составлять от 0 до 80⁰C. Эта характеристика позволяет использовать их для систем отопления.
• PN 25. Отличительная черта – армирование, за счёт чего модель способна выдержать большое давление и температуру. Изделие с маркировкой PN25 выдерживает нагрев до 95⁰C. Армирование может выполняться несколькими материалами (об этом немного позже).

Важно! Стоит знать, что есть прямая зависимость цены и маркировки. Чем выше число после PN, тем дороже будет изделие. Поэтому не обязательно приобретать для холодного водопровода и канализации трубы маркировкой выше PN10. А вот для систем отопления следует выбирать изделия PN16, 20 или 25.

На что влияет армирование?

С целью получить хороший нагрев помещения в квартире устанавливается обратный трубопровод и увеличивается нагрев воды на 10⁰C. При увеличении нагрева материал теряет свойства и расширяется в диаметре. При существенном повышении температур изделие может лопнуть. Это особо опасно при установке коммуникаций в бетонной стяжке. Это приводит к:

• Растрескиванию бетона.
• Течи системы отопления.

С целью снизить коэффициент расширения, производители армируют трубы – усиливают несущую способность полипропилена другим материалом:

• Алюминиевой фольгой, что наносится на внешнюю поверхность.
• Алюминием, который располагается внутри изделия, ближе к внешней части (в частности, трубы Valtec PP-ALUX).
• Стекловолокном (например, трубы Valtec PP-Fiber).
• Композицией из фибро- и стекловолокна.

Помимо снижения теплового расширения, армирование позволяет сохранить прочность материала при существенном нагреве. Даже если жидкость нагреется до 120⁰C, изделие не лопнет, как это произойдет с неармированными аналогами.

Специалисты рекомендуют выбирать изделия, армированные стекловолокном. При одинаковой стоимости, такие модели имеют ряд преимуществ:

• Не требуют зачистки краёв перед установкой.
• Имеют короткое время пайки (такое же, как у неармированных аналогов).
• Отсутствует внутреннее расслоение материала.

Полипропиленовые трубы со стекловолокном соответствуют маркировке PN25, а потому выдерживают температуру до 95⁰C, сохраняя свою толщину. Критической для таких изделий является температура в 120⁰C. Материал может выдержать кратковременный нагрев, однако при постоянном воздействии ресурс изделия значительно снижается.

Подводим итоги

Мы выяснили, что изделия для холодного водоснабжения рассчитаны на температуру до +45⁰C, для горячего – от 60 до 95⁰C. Выбирая коммуникации для дома, важно учитывать несколько характеристик:

• Тип водоснабжения (холодное/ горячее).
• Разбег температур в квартире зимой и летом в месте установки коммуникаций.
• Тип отопления и требования строительных норм.

Зная данные параметры, можно подобрать наиболее подходящий тип для конкретного случая, не переплатив за более дорогой вариант.

Компенсатор фланцевый 65 мм — гибкие вставки от производителя ✪ Производство компенсаторов teksator.ru

Фланцевые

Фланцевые

Click to order

Ваш заказ

Total:

Ваше Имя

Ваш Email

Ваш телефон

Комментарий

Карточка компании

Для ускорения формирования КП, пожалуйста, прикрепите карточку компании

Данный сайт не является офертой. Указанные цены не окончательные, а ориентировочные. Окончательную цену с учетом всех возможных скидок и особенностей вашего заказа мы высылаем в виде коммерческого предложения. Поэтому после заказа ожидайте звонка менеджера для уточнения деталей.

Хлоропрен

Бутадиен-нитрильный каучук

Этиленпропиленовый каучук

• →
• →
• →
• →

По условному диаметру

Направления компенсации

При перемещениях трубопровода и оборудования, происходят такие виды компенсации

Материалы сильфона гибкой вставки

Описание

Хлоропрен

Бутадиен-нитрильный каучук

Этиленпропиленовый каучук

Свойства

Химически устойчива к щелочам, кислотам и маслу

Обладает хорошей эластичностью, долгой устойчивостью к старению, устойчива к воздействию ультрафиолетовых лучей, кислорода, озона, наиболее устойчива к крайним температурам

Обладает высокой устойчивостью к горячей воде и горячему пару, тяжело воспламеняющимся гидравлическим жидкостям группы HFD-R без добавок минеральных масел, моющим средствам, натриевым (содовым) и калиевым щёлочам, большому количеству органических и неорганических оснований и кислот, солевым растворам и окисляюще действующим средам, большому количеству растворителей (напр. , спирты, кетоны, сложные эфиры), тормозным жидкостям на гликолевой основе

Назначение

Холодная вода, щелочная вода, морская вода, холодный воздух.
Химически устойчива к щелочам, кислотам, маслу

Масло, бензин , газ, сжатый воздух

Горячая вода, охлаждающая вода, кислоты, слабые хлорные растворы

Не устойчив

Резина CR растворяется в бензине, толуоле, в ароматических и окисленных растворителях

Неустойчива к тормозным жидкостям на основе гликоля, эмульсиям HFD, ароматическим жидкостям (таким как бензин), сложным эфирам, плохо устойчива к озону, солнечному свету, естественным окислителям, окисленным растворителям

Обладает слабой устойчивостью к алифатическим углеводородам (пропан, бутан), минеральным маслам и смазкам, ароматическим и хлорированным углеводородам, биологически разлагающимся гидравлическим жидкостям, тяжело воспламеняющимся гидравлическим жидкостям группы HFA, HFB и HFD-S

Динамика изменения свойств резинового компенсатора

Графики демонстрируют динамику изменения свойств резинового компенсатора

Оплата

Гибкий подход к оплате, мы всегда договоримся об условиях устраивающие обе стороны

Доставка

Доставка за счёт клиента, любой транспортной компанией

Гарантия

2 года

Оплата

Гибкий подход к оплате, мы всегда договоримся об условиях устраивающие обе стороны

Доставка

Доставка за счёт клиента, любой транспортной компанией

Гарантия

2 года

Монтаж компенсаторов

Для обеспечения максимального срока службы компенсационных устройств, мы можем произвести монтаж и шеф-монтаж любой сложности на объектах заказчика

Заказать услугу

Преимущества фланцевых резиновых компенсаторов

В дополнение к качественному изготовлению и надежности применяемых материалов, наши компенсаторы включают в себя ряд достоинств

Срок службы

Может достигать 10 лет

Срок изготовления

2–3 недели, что гораздо короче чем у металлических

Оптимальное решение

При небольшой строительной длине, т. к. благодаря своей эластичности способны компенсировать большие смещения

Работа во всех направлениях

Компенсация осевых, сдвиговых, угловых, а также крутящих смещений в комбинации

Гасят вибрацию

Звукоизоляционные свойства и компенсация вибраций

Химическая и коррозионная стойкость

Возможность применения в агрессивных средах

Затрудняетесь с выбором
или необходима консультация

Задать вопрос специалисту

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

Вы недавно смотрели

Компенсаторы – паропроводы – трубопроводы горячей воды

(показаны 8 из 8)

Магазинные компенсаторы. Линии пара и горячей воды. NYRPCorp.com предлагает компенсаторы от 3/4 до 4 дюймов, чтобы защитить паропроводы и трубопроводы горячей воды от поломки! Компания New York Replace Parts гордится тем, что уже более 40 лет является дистрибьютором паровых и водяных компенсаторов. У нас есть чрезвычайно преданный делу и знающий персонал, который поможет вам найти правильный компенсатор, который вам нужен, чтобы уберечь ваши линии отопления и горячей воды от поломки!

• Помощь? Компенсатор

  Помощь?

  Нужна помощь? Позвоните нам по телефону (800) 228-4718 или свяжитесь с нами, и мы будем рады помочь вам найти правильный компенсатор для ремонта вашей системы отопления или горячего водоснабжения. Если вы сомневаетесь, просто включите несколько фотографий нужной детали и отправьте их по адресу [email protected]. Специалист по сантехническим системам свяжется с вами с деталями, которые вам нужно заказать, как можно быстрее!

• Компенсаторы высокого давления

  Компенсаторы высокого давления

  Компенсаторы используются на магистральных стояках отопления и горячего водоснабжения. Они расширяются и сжимаются по мере того, как стояк отопления или горячей воды нагревается и охлаждается, гарантируя, что стыки на стояках не растрескаются под постоянным давлением расширяющегося и сжимающегося материала, используемого в стояке. Поддержание в рабочем состоянии компенсаторов имеет решающее значение для предотвращения серьезных утечек из-за трещин в швах! Мы предлагаем компенсаторы высокого давления от 3/4 до 4 дюймов.

• Быстрый просмотр

  Keflex

  Артикул: F0067Q

  Keflex F0067Q Серия 7q 3/4-дюймовые четырехсторонние компенсаторы расширения высокого давления

  272,85 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0107Q

  Keflex F0107Q Серия 7q 1-дюймовые четырехсторонние компенсаторы расширения высокого давления

  280,01 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0127Q

  Keflex F0127Q Серия 7q Четырехсторонние компенсаторы расширения высокого давления 1-1/4″ серии 7q

  311,44 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0147Q

  Keflex F0147Q Серия 7q 1-1/2-дюймовые четырехсторонние компенсаторы расширения высокого давления

  $351,42

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0207Q

  Keflex F0207Q Серия 7q 2-дюймовые четырехсторонние компенсаторы расширения высокого давления

  440,00 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0247Q

  Keflex F0247Q Серия 7q 2-1/2-дюймовые четырехсторонние компенсаторы расширения высокого давления

  665,72 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0307Q

  Keflex F0307Q Серия 7q 3-дюймовые четырехсторонние компенсаторы расширения высокого давления

  917,12 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

• Быстрый просмотр

  Keflex

  Артикул: F0407Q

  Keflex F0407Q Серия 7q 4-дюймовые четырехсторонние компенсаторы расширения высокого давления

  1 364,31 $

  Обычно отправляется в тот же день

  Количество Добавить в свой список

Ваша корзина

Ваша корзина пуста.

&раз

Всего предметов:0 Итого: $0.00 Итого: $0.00

Посмотреть корзину Проверить

Компенсаторы, Паровые компенсаторы, Компенсаторы горячей воды

Промышленные товары Оригинальное оборудование и защитные меха и шланги в сборе. Глоссарий Техническая поддержка Выбор продукта

Hyspan является единственным поставщиком для компенсации расширения, сейсмических соединений и виброизоляции в системах отопления, вентиляции и кондиционирования воздуха. Только Hyspan производит металлические сильфонные компенсаторы для осевого и смещенного применения, клиновые компенсаторы, шаровые шарниры, металлические шланги в сборе и соединители для холодильных установок. Эти продукты обеспечивают непревзойденную возможность заполнить каждое приложение правильным продуктом. Инженерно-технический персонал Hyspan готов помочь с выбором продукции, а также имеет представительства по всему миру, в которых работают обученные инженеры по применению.

Осевые установки включают в себя основные анкеры, направляющие и опоры, достаточные для того, чтобы направить трубу или трубку в осевом направлении к осевой линии компенсатора. Эти системы обычно располагаются в туннелях, под землей или на жестких трубных эстакадах.

Медная трубка 3/4–4 дюйма		Серия 8500 Компенсаторы расширения
Стальная труба 3/4–4 дюйма		Серия 8500 Компенсаторы расширения
Стальная труба 2–14 дюймов		Серия 1500 Ламинированные сильфонные компенсаторы
Стальная труба 2–24 дюйма		Серия 3500 Компенсаторы с внешним давлением
Стальная труба 2–24 дюйма		Серия 6500 Набивные скользящие компенсаторы

Установки с боковым смещением включают 9Повороты или петли под углом 0°, которые позволяют трубе или трубе перемещаться перпендикулярно центральной линии компенсатора. Эти системы включают в себя промежуточные анкеры, направляющие и опоры. Их можно использовать в системах, подобных осевым установкам, если можно обеспечить смещение, но их также можно использовать в подвесных системах или на трубных эстакадах, которые не способны реагировать на основные силы анкеровки.

1/8 4 медная трубка		Виброгасители Anaconda Металлические соединители для шлангов
1/2- 3 медная трубка		Соединитель V-Flex Металлические шланги в сборе
1/2 – 4 стальная труба		Соединитель V-Flex Металлические шланги в сборе
1/2″ 4 стальная труба		Шаровые шарниры Hyspan Barco Шаровые шарниры стандартной серии
2 1/2 48 стальная труба		Шаровые шарниры Hyspan Barco Шаровые шарниры типа N
2 1/2 24 стальная труба		Связанный универсальный Компенсаторы
2 1/2 24 стальная труба		Шарнирно-карданный Компенсаторы

Механическое оборудование, такое как компрессоры и насосы, требует гибких соединений для поглощения вибрации и небольших тепловых перемещений, а также для компенсации несоосности установки. Однако Hyspan предлагает стандартные продукты для этих приложений; другие продукты Hyspan, такие как шаровые шарниры Tied Universal и Hyspan Barco, могут использоваться для установок с особыми требованиями.

1/8 4 медная трубка Anaconda		Виброгасители Металлические соединители для шлангов
2 10 стальная труба		Серия 4500 Соединители для металлических шлангов
11/2 24 стальная труба		Серия 5500 Соединители сильфонных насосов

Сейсмическая изоляция зданий и других сооружений, осадка резервуаров и зданий, перемещения мостов и опор включают комбинированные осевые, боковые и угловые перемещения. Hyspan производит стандартные продукты для этих целей, однако другие продукты Hyspan, такие как Tied Universal, шарнирные и карданные компенсаторы, могут использоваться для установок с особыми требованиями.

1/2- 3 медная трубка		Соединитель V-Flex Металлические шланги в сборе
1/2- 4 стальная труба		Соединитель V-Flex Металлические шланги в сборе
1/2″ 4 стальная труба		Шаровые шарниры Hyspan Barco Шаровые шарниры стандартной серии
2 1/2 48 стальная труба		Шаровые шарниры Hyspan Barco Шаровые шарниры типа N
1 1/2-12 стальная труба		Серия 3500 ИС Линейные сейсмические компенсаторы
2 1/2-24 стальная труба		Сбалансированный по давлению в линии Универсальный шарнирный или шарнирный Компенсаторы

Hyspan производит различные аксессуары и продукты, связанные с расширением труб и труб, а также установкой оборудования.

Расходомер		Hyspan Barco Venturi Системы измерения расхода
Соединители предохранительных клапанов		Соединители предохранительного клапана Соединитель нагнетательного трубопровода
Соединители выхлопных газов двигателя		Серия 2500 Низкое давление Круглая и прямоугольная Компенсаторы
Направляющие		Серия 9500 Направляющие для медных трубок 3/4 4 3/4 14 Направляющие для стальных труб

Компенсация расширений и напряжений в трубопроводных системах

Компенсация расширений и напряжений в трубопроводных системах | VARICOMP® Компенсатор расширения

• Контакт

Настройка языка и страны

Язык

Страна

• Клапаны и насосы
• • Гигиенические клапаны и компоненты
• Гигиенические клапаны и компоненты
• Компенсаторы

Компенсаторы

Инновационный компенсатор расширения VARICOMP® используется для компенсации расширений и напряжений в трубопроводных системах, возникающих в результате разницы температур. Благодаря исключительному принципу конструкции он также подходит для применения в асептических процессах. Решающим преимуществом компенсатора расширения VARICOMP® является конструкция без карманов с характеристиками слива, что является незаменимой характеристикой для оптимальной очистки методом CIP/SIP.

Связаться с нами Получить предложение

Связаться с нами Получить предложение

Инновационный компенсатор расширения VARICOMP® используется для компенсации расширений и напряжений в трубопроводных системах, возникающих в результате разницы температур. Благодаря исключительному принципу конструкции он также подходит для применения в асептических процессах. Решающим преимуществом компенсатора расширения VARICOMP® является конструкция без карманов с характеристиками слива, что является незаменимой характеристикой для оптимальной очистки методом CIP/SIP.

Компенсатор расширения VARICOMP®

Свяжитесь с нами Получить предложение

Компенсатор расширения VARICOMP®

Компенсатор расширения VARICOMP®, вид в разрезе

• Обзор
• Технические данные

ОбзорТехнические данные

Особые характеристики

• Подходит для гигиенических и асептических применений
• Сертифицирован EHEDG
• Конструкция без карманов
• Возможность CIP/SIP
• Короткая компактная конструкция
• Компенсационный элемент из EPDM и FKM
• Компенсационное расстояние (растяжение/сжатие), ограниченное металлическим стопором
• Макс. компенсационное расстояние 8 мм
• Компенсационный элемент со встроенными вулканизированными опорными кольцами для нагрузок под высоким давлением

Технические характеристики

• Уплотнение без зазоров
• Заподлицо с трубой, равномерный проход
• Фланец для фиксации компенсационного элемента
• Стопорное кольцо для приложения усилия (уплотнение)
• Металлический упор (определенное давление уплотнения, отсутствие чрезмерной нагрузки на компенсационный элемент)
• Фиксация компенсационного элемента на наружном кольце
• Определенное компенсационное расстояние из-за металлического упора сжатие) на наружном кольце, отсутствие чрезмерной нагрузки на компенсационный элемент
• Дополнительное уплотнение по отношению к атмосфере, обеспечиваемое уплотнительными кольцами

Применение

Компенсаторы расширения VARICOMP® используются для компенсации термических напряжений в трубопроводных системах, возникающих в результате теплового расширения. Они особенно подходят для матриц клапанов и стационарных систем технологических трубопроводов. Они идеально подходят для гигиенических и асептических процессов. Область применения включает молочную промышленность, производство напитков и пищевую промышленность, а также фармацевтическую, тонкую химическую, биотехнологическую и косметическую промышленность. Их также можно использовать в качестве альтернативы Ω-коленам.

Компенсационный элемент

Компенсационный элемент является основным элементом компенсатора. Он поглощает стресс и компенсирует его.

Технические характеристики компенсационного элемента

• Компенсационный элемент, изготовленный прессованием из эластомера (доступны EPDM и FKM)
• Встроенные вулканизированные опорные кольца из нержавеющей стали, используемые при нагрузках от давления (избыточное давление и вакуум)
• Встроенное вулканизированное опорное кольцо из нержавеющей стали сталь, используемая для крепления компенсационного элемента
• Гладкая внутренняя поверхность

Компенсатор расширения

Пожалуйста, обратитесь к каталогу для получения дополнительной информации.

Technical Data of the Standard Version

Material in contact with the product	1.4404
Material not in contact with the product	1.4301
Материал уплотнения, контактирующий с продуктом	EPDM (FDA), FKM (FDA)
Макс. давление продукта	16 бар (232 фунта на кв. дюйм) От DN80 / OD 3 ”10 бар (145 фунтов на квадратный дюйм)
Поверхность в контакте с продуктом	RA ≤ 0,8 мкм
СООБЩЕНИЯ. Фиксированный вертикальный порт
Сертификаты	EHEDG, FDA

Сопутствующие товары

Фланцевые соединения и фитинги

Корпус клапана может быть оснащен приварным соединительным фитингом. Уплотнение, которое может быть включено, соответствует уплотнительному материалу клапана.

Услуги

GEA SAFEXPERT®

Безопасность пищевых продуктов и качество продукции имеют основополагающее значение для вашего бизнеса. Убедитесь, что вы справитесь с задачей и защитите свой бренд с помощью услуг SAFEXPERT® от GEA.

Узнайте о сервисе GEA

Загрузки

Все языки{{item.facetValue}}

Все типы документов{{item.facetValue}}

• {{download.title}}

  {{download.documentType}}{{download.binaryType }} {{bestSize(download.fileSize)}}Загрузить

Поиск по всем документам

Фильтровать загрузки

Все языки{{item.facetValue}}

Все типы документов{{item.facetValue}}

GEA Insights

История

Сокращение пищевых отходов и сточных вод

История

Эффективное охлаждение и обогрев; основа устойчивого производства продуктов питания

• 10

октября
• 12

октября

Торговая ярмарка

2022 ВЭФТЕК

Новый Орлеан, США

Подробнее

Что такое компенсатор? – www.

steeljrv.com

Что такое компенсатор?

25.05.2019

• Новости отрасли
• Новости

Что такое компенсатор?

Компенсатор также известен как компенсатор или сильфонный компенсатор. Полезная модель состоит из сильфона (упругого элемента), составляющего основную часть сильфона, и аксессуаров, таких как концевая труба, кронштейн, фланец , трубопровод и др. Полезная модель относится к компенсационному элементу. Эффективная деформация расширения сильфона используется для поглощения изменений размеров трубопроводов, каналов и емкостей, вызванных тепловым расширением и холодным сжатием, или для компенсации осевых, поперечных и угловых смещений трубопроводов, каналов и емкостей. Его также можно использовать для снижения шума и вибрации. Он широко используется в современной промышленности. При отоплении, чтобы предотвратить деформацию или повреждение трубопровода, вызванное тепловым удлинением или термическим напряжением при нагреве, на трубопроводе необходимо установить компенсаторы для компенсации теплового удлинения трубопровода, тем самым уменьшая напряжение стенки трубы и действующую силу. на клапане или опорной конструкции.

Типы компенсаторов

Эффект компенсатора

Методы отбора

Классификация материалов

Основное производство

Испытание под давлением установки

Надежное исследование

Испытание на усталость

Типы компенсаторов

(1) Гофрированный компенсатор

1. Значение гофрированного компенсатора:
Гофрированный компенсатор представляет собой компенсирующее устройство, в котором используется эффективная телескопическая деформация упругого элемента сильфона для компенсации изменения размеров, вызванного расширением, сжатием и т.п. трубопровода, воздуховода или контейнера и относится к компенсирующему элементу.
2. Классификация гофрированных компенсаторов:
Гофрированный компенсатор ( сильфонный компенсатор ) классифицируется в зависимости от формы смещения и может быть в основном разделен на осевой тип, поперечный тип, угловой тип и сильфонный компенсатор с балансировкой давления (гофрированная труба).
В зависимости от того, может ли он поглощать осевую нагрузку (силу глухой пластины), создаваемую давлением среды в трубопроводе, его можно разделить на неограниченные гофрированные компенсаторы (сильфонные компенсаторы) и ограниченные гофрированные компенсаторы (сильфонные компенсаторы) .
В соответствии с параметрами структуры волны гофрированного компенсатора его можно разделить на U-образные, Ω-образные, S-образные, V-образные гофрированные компенсаторы (гофрированные трубы). В настоящее время компенсаторы (гофрированные трубы) в стране и за рубежом имеют U-образную форму волны. В основном.
3. Преимущества гофрированного компенсатора:
Полезная модель имеет преимущества компактной конструкции, меньшего занимаемого места и прямого закапывания; недостатком является сложность изготовления, низкое сопротивление давлению и малая компенсационная способность. Компенсационная способность связана с внешними размерами, толщиной стенки и диаметром гофрированной трубы: чем выше давление, тем толще стенка, чем меньше диаметр, тем больше жесткость и меньше компенсационная способность. Компенсатор формы волны обычно используется для приложений, где номинальное давление составляет ≤1,0 МПа, а номинальный диаметр составляет ≥150 мм. Его также можно использовать для труб большого диаметра с нормальным давлением и низким давлением. Может использоваться в дымоходах котлов диаметром до 4000 мм.
4. Недостатки гофрированного компенсатора:
Гофрированный компенсатор имеет тонкую стенку, не выдерживает крутящего момента и вибрации, имеет низкую безопасность; высокие инвестиции в оборудование, строгие требования к конструкции, высокая точность конструкции и монтажа, а также часто не достигают ожидаемого срока службы; осевой гофрированный компенсатор создает осевую нагрузку на неподвижный кронштейн, в результате чего неподвижный кронштейн имеет большую осевую нагрузку и поэтому является дорогостоящим.
5. Условия применения гофрированного компенсатора:
Гофрированный компенсатор не выдерживает веса и должен подниматься отдельно. Если гофрированный компенсатор не используется для армирования, гофрированный компенсатор не следует поднимать вместе с трубой после сварки. При монтаже степень гофрированного компенсатора должна быть правильно рассчитана в соответствии с данными, рекомендованными изготовителем. Ни при каких обстоятельствах сильфон нельзя растягивать, сжимать или скручивать, чтобы компенсировать отклонение установки, чтобы не повлиять на нормальную работу гофрированного компенсатора, сократить срок службы и увеличить нагрузку на трубопровод, оборудование и опорные элементы. Вокруг компенсатора должно быть достаточно места, чтобы компенсатор мог свободно перемещаться в расчетном диапазоне.
(2) Поворотный компенсатор

1. Преимущества поворотного компенсатора

• (1) Высокие показатели безопасности продукта: структура продукта разумна, а вращающийся компенсатор имеет форму двойного уплотнения, один конец – торцевое уплотнение, а одна сторона – кольцевое уплотнение;
• (2) Удобная конструкция: При проектировании тепловой сети условия компенсации сильфонного компенсатора жесткие. Необходимо соблюдать пять золотых принципов. Втулочный компенсатор следует «строго найти» и учитывать сильфонный компенсатор и втулку. Напряжение компенсатора, усилие глухой пластины и т.п. Типы поворотных компенсаторов различны, и проблема компенсации трубопровода может быть решена путем выбора соответствующего типа поворотного компенсатора в соответствии с направлением трубопровода;
• (3) Долгий срок службы продукта: срок службы продукта может достигать более 20 лет;
• (4) Большая величина компенсации: величина компенсации может достигать 1800 мм (другие компенсаторы, такие как величина компенсации сильфонного компенсатора, максимальная величина компенсации составляет 300-400 мм). Для трубопроводов более DN 200 может быть достигнута сумма односторонней компенсации. 130~200 м, для трубопроводов ≤ DN 200 величина односторонней компенсации может достигать 100-130 м, что может быть использовано для компенсации паропровода на большие расстояния;
• (5) Высокоэкономичная эксплуатация трубопровода: с помощью компенсации поворотного компенсатора, поскольку компенсатор компенсирует увеличение расстояния, колено уменьшается по сравнению с естественной компенсацией и компенсацией рукава, тем самым уменьшая падение давления и уменьшая потери трубы сеть теплоснабжения как магистральный транспорт. Один из основных способов компенсации тепловой сети;
• (6) Способ установки и разнообразие типов: в зависимости от направления трубопровода в сочетании с топографией площадки выбирается тип компенсации вращающегося компенсатора для решения проблемы компенсации паропровода. Монтаж удобен, нет необходимости в холодном волочении, предварительной затяжке и других строительных процессах. Сварка может быть;
• (7) Инвестиционная область: из-за большого компенсационного расстояния поворотного компенсатора количество используемых компенсаторов уменьшено, а тяга неподвижной опоры для гражданского строительства невелика, количество неподвижных опор относительно невелико, а масштаб стационарного пирса относительно невелик, что значительно экономит строительные работы. По сравнению с другими компенсаторами общие инвестиции в проект должны быть сэкономлены на 20-40%, а экономические выгоды значительны.

2. Условия применения роторного компенсатора:
Роторный компенсатор обычно устанавливается на трубопроводе группами от 200 до 500 м (определяется в зависимости от естественного рельефа), и существует более 10 форм установки, которые можно определить по направлению трубопровода. После установки этого типа компенсатора расстояние между фиксированными кронштейнами увеличивается, и должны быть соответствующим образом добавлены направляющие кронштейны, чтобы избежать отклонения секций трубы; для уменьшения сопротивления трения секций труб на кронштейнах скольжения следует установить подшипник качения.
(3) Квадратный компенсатор

1. Значение квадратного компенсатора
Квадратный компенсатор также называется квадратным усилием расширения или изгибом усилия расширения, и упругая деформация, изогнутая трубой, поглощает тепловое расширение трубы. Для изготовления квадратного компенсатора необходимо использовать бесшовную качественную стальную трубу. Весь компенсатор желательно сделать из одной трубы.
2. Преимущества квадратного компенсатора:

• (1) Удобно производить и устанавливать. По сравнению с рукавным компенсатором и гофрированным компенсатором осевая нагрузка, действующая на фиксированный кронштейн, мала, а величина тепловой компенсации велика, что подходит для различных условий давления и температуры;
• (2) Высокая безопасность, отсутствие обслуживания при нормальной работе, отсутствие необходимости установки смотровых колодцев.

3. Условия применения квадратного компенсатора:
При установке квадратного компенсатора, чтобы уменьшить деформационную упругую силу и улучшить компенсирующую способность компенсатора, внешний рычаг должен быть предварительно вытянут на определенную длину, а затем установлен на трубопроводе.

Действие компенсатора

При проектировании компенсации трубопроводов наиболее экономичным способом является естественная компенсация. Естественная компенсация заключается в компенсации теплового смещения за счет гибкости естественной формы изгиба трубопровода. Очевидно, что возможности естественной компенсации ограничены. Когда естественная компенсация не может удовлетворить требованиям, обычно необходимо рассмотреть вопрос об установке металлических сильфонных компенсаторов и других компенсационных устройств.
Основными нагрузками трубопроводной системы являются внешние нагрузки (собственный вес труб и протекающей среды, внутреннее давление, ветровая нагрузка, сейсмическая нагрузка и т. д.) и смещающая нагрузка. Целью установки трубного компенсатора является устранение силы, действующей на оборудование или трубу, и разделение сложной трубы на относительно простую и независимую компенсационную секцию, чтобы обеспечить наилучший эффект использования компенсатора. Компенсатор трубопровода может компенсировать осевую, поперечную и угловую тепловую деформацию поглощающего трубопровода, поглощать вибрацию оборудования, уменьшать влияние вибрации оборудования на трубопровод и поглощать величину деформации землетрясения и оседания грунта на трубопровод. Компенсатор применяется на входе и выходе системы горячего и холодного трубопровода, металлургического завода, теплоэлектростанции, оборудования для десульфурации дымовых газов, оборудования для удаления пыли, нагрева воздуха, вспомогательного воздуходувки и так далее. Поэтому широко применяются различные компенсаторы.

1. Компенсация для поглощения осевой, поперечной и угловой тепловой деформации.
2. Гофрированный компенсатор удобен для монтажа и демонтажа трубопроводной арматуры.
3. Поглощение вибрации оборудования, уменьшение воздействия вибрации оборудования на трубопровод.
4. Поглощают землетрясение и оседание деформации трубопровода.

Методы выбора

Компенсатор имеет прямоугольное сечение с закругленными формами волны, а единственный компенсатор в трубопроводе подвергается двумерному смещению. Колено, состоящее из двух компенсаторов, может выдерживать смещения в трех измерениях. Компенсаторы прямоугольные округлые металлические гофрированные бывают полноростовые и половинные. В зависимости от размера дымохода пользователи могут выбирать требования к напряжению и деформации.

1. После выбора подходящего компенсатора в соответствии с тепловым смещением трубопроводной системы пользователи должны, по крайней мере, указать проточную среду в трубе, расчетное давление дымохода, максимальную рабочую температуру, форму волны, выбранную по размеру формы (длинная и ширину) поперечного сечения дымохода (полная высота 216 мм, полувысота 108 мм) и волнового числа (одного числа гофр не более 6 волн), чтобы выполнить конструктивное проектирование и изготовление компенсатора.
2. Максимально допустимое расширение на волну: полная высокая дельта альфа = + 24 мм половинная дельта высокого типа = = 12 мм.
3. Зольник: нельзя использовать воздуховод или беспыльную трубу, для пыльного дымохода следует использовать зольник.
4. Чтобы уменьшить волнистость сильфона, следует учитывать холодное волочение 50%.
5. Компенсатор подходит для случаев, когда площадь сечения составляет менее 4,6 квадратных метров, а размер дымохода менее 1,5 м, но больше 0,6 мм. Стандартный гофрированный компенсатор полной высоты подходит для всех дымовых каналов.

Выбор модели

Из-за различных ограничений это довольно сложно, но любая сложная система трубопроводов может выбрать несколько фиксированных кронштейнов, чтобы выбрать разные настройки в разных частях, и разделить ее на несколько отдельных сегментов трубы с относительно простыми формами, « Z-образные отрезки трубы, отрезки трубы типа ∏ и т. д., а также определить деформацию и величину компенсации для каждой секции трубы отдельно. Из-за разнообразия компенсаторов очень важно выбрать правильный тип. Поэтому в общем дизайне трубопроводная система , трубопровод должен быть полностью рассмотрен. Конструкция ответной и поддерживающей системы (включая фиксированные стойки для труб, направляющие направляющие для труб и т. д.) и всестороннее рассмотрение формы и конфигурации компенсатора для достижения наилучшего сочетания безопасности, рациональности, применения и экономичности. Сильфонный компенсатор представляет собой гибкий элемент с сильфоном в качестве сердечника и компенсируется в трех направлениях: осевом, боковом и угловом направлениях на трубопроводе. Компенсатор осевого типа снижает самовозбуждение среды. Внутри изделия отсутствует внутренний кожух, что в значительной степени ограничивает возможности радиальной компенсации. Поэтому он обычно используется только для поглощения или компенсации осевого смещения трубопровода. (Если в трубопроводной системе требуется небольшое радиальное смещение, его можно заказать. Объясните максимальное смещение диаметра): Компенсатор бокового смещения (большой стержень) в основном поглощает боковое смещение перпендикулярно оси компенсатора. Компенсатор бокового смещения с небольшим стержнем подходит для поглощения поперечного смещения, а также может компенсировать осевое, угловое и произвольное смещение. Комбинация направленных перемещений: шарнирный компенсатор (также называемый угловым компенсатором). Он используется с двумя или тремя компенсаторами (одношарнирный компенсатор не имеет компенсирующей способности) для поглощения поперечной деформации в однонаправленной плоскости, а универсальный шарнирный (угловой) компенсатор поддерживается двумя или тремя компенсаторами. Он может поглощать величину деформации в трех направлениях. -мерное направление.

Классификация материалов

Металл

Металлический гофрированный компенсатор изготовлен из аустенитной нержавеющей стали или в соответствии с требованиями пользователя. Обладает отличной мягкостью, коррозионной стойкостью и устойчивостью к высоким температурам (от -235°C до +450°C), стойкостью к высокому давлению (до 32 МПа), может подключаться в любом направлении в трубопроводе для компенсации и поглощения вибрации, снижения шума. , измените направление транспортировки сред, исключите трубы или трубы и оборудование. Механическое смещение фланца и т. Д., Двухфланцевый металлический гофрированный шланг особенно подходит для гибких соединений различных насосов и клапанов со смещением и вибрацией.

Неметаллическая ткань

Эластичные элементы, составляющие основную часть изделия, представляют собой неметаллические материалы . Обычно ткань изготовлена ​​из резинового материала. Помимо высокой температуры (выше 400), материал не может удовлетворять условиям эксплуатации. Все остальные условия работы могут заменить волокнистые ткани.

Основное производство

Структура и свойства неметаллического тканевого компенсатора

Продукт в основном использует уникальные свойства каучука. Такие как высокая эластичность и высокая воздухонепроницаемость, устойчивость к диэлектрику, атмосферостойкость и радиационная стойкость. Полиэфирный шнур с высокой прочностью, термостойкостью и стабильностью проверяется по диагонали и проверяется формованием под высоким давлением и при высокой температуре. Внутренняя плотность высока и может выдерживать более высокое давление. упругая деформация Отличные результаты. Дизайн конструкции продукта Секция имеет большую длину дуги и длинную кривую, а также имеет большую разнонаправленную функцию. Он особенно подходит для сложных геологических условий и амплитуды осадки. Большая сумма Место повреждения трубопровода, вызванное частыми перепадами температуры и холода при эксплуатации трубопровода. Физическое смещение насоса, клапана и трубопровода эффективно устраняется за счет упругой скользящей передачи резины и функции рассеивания тепла механической силы деформации. Поскольку резина является плохим проводящим материалом, она также является идеальным продуктом для защиты окружающей среды, снижающим передачу вибрации и шума. Продукт разработан с гладкой внутренней стенкой. После фактических испытаний он не влияет на скорость потока и скорость потока среды и никогда не ржавеет. По сути, это позволяет избежать обслуживания в течение периода действия кампании.

Характеристики продукта

Продукция компании изготавливается методом гидравлической и механической формовки, а проектирование и производство осуществляется с помощью компьютерной оптимизации. Их преимуществами являются точный размер, чистая поверхность, отсутствие травм, компактная структура продукта, большая компенсация, отсутствие утечек, коррозионная стойкость, длительный срок службы, простота установки и надежное качество продукции. В то же время мы можем разработать другие типы и варианты использования для пользователей в соответствии с рабочей средой пользователя, условиями и временем усталостного повреждения. Гофрированный компенсатор. Этот продукт широко используется в сталелитейной, нефтяной, химической промышленности, металлургии, электроэнергетике и так далее. Водоснабжение и водоотведение Строительство и другие отрасли.

Испытание под давлением при установке

Перед установкой проверьте тип и технические характеристики компенсатора гофрированного компенсатора, а конфигурация подшипников трубопровода должна соответствовать конструктивным требованиям.

Для компенсатора с внутренней футеровкой следует обратить внимание на направление внутренней футеровки и направление потока среды (отмечено направлением компенсатора). Шарнирный поворотный экран плоского углового компенсатора должен совпадать с плоскостью смещения.

Следует использовать компенсаторы, которые должны быть «холодными и герметичными». Вспомогательные компоненты, используемые для предварительной деформации, должны быть удалены после предварительной деформации компенсаторов.

После монтажа системы трубопроводов вспомогательный позиционирующий механизм и крепеж для установки транспортной защиты должны быть немедленно удалены, а ограничительное устройство должно быть переведено в указанное положение в соответствии с проектными требованиями, чтобы система трубопроводов могла быть полностью компенсированы условиями окружающей среды.

В дополнение к предварительной деформации предварительного натяжения или «холодной затяжки» строго запрещается использовать метод деформации сильфона для регулировки отклонения установки трубопроводов, чтобы не повлиять на нормальную работу компенсаторов, в противном случае это сократит срок его службы и повысит нагрузку на трубопроводы, оборудование и опорные элементы.

Все подвижные элементы компенсатора не должны защемляться внешними компонентами или ограничивать нормальное движение деталей.

В процессе монтажа не допускается выплеск шлака на поверхность гофротрубы и другие механические повреждения сильфона.

При гидравлических испытаниях компенсаторов и соединительных труб для газовой среды необходимо учитывать необходимость добавления временных опор в стыки компенсаторов на водную опору.

Вода для испытаний должна быть чистой и неагрессивной, а содержание хлоридов в воде не должно превышать 25 частей на миллион. После завершения гидравлического испытания необходимо как можно скорее слить воду из сильфона и быстро высушить внутреннюю поверхность гофрированного корпуса.

Нейтральный трубопровод лучше. Если нет другого способа гарантировать, следует использовать прямую трубу, чтобы отрезать трубопровод равной длины, а затем установить компенсатор.

Следует отметить, что компенсаторы не воспринимают крутящий момент. Поэтому не допускается скручивание компенсаторов при установке компенсаторов.

Все подвижные элементы компенсаторов не должны заклиниваться внешними элементами или ограничивать нормальную работу их активных частей.

Изоляционный слой должен быть на компенсаторе снаружи защитной втулки, а не непосредственно на сильфоне. Хлорсодержащие теплоизоляционные материалы не должны использоваться.

При монтаже не допускается выплеск шлака на поверхность сильфона и другие механические повреждения сильфона.

Кронштейн должен соответствовать конструктивным требованиям. Категорически запрещается проверять давление в трубопроводе до установки кронштейна, чтобы не вытащить компенсатор.

Компенсатор допускается не более чем в 1,5 раза превышающий номинальное испытательное давление в системе.

При эксплуатации трубопровода с компенсаторами клапан следует открывать и закрывать постепенно во избежание резких изменений температуры и давления в трубопроводе, приводящих к повреждению опоры или компенсаторов.

Надежное исследование

Надежность компенсатора состоит из нескольких этапов проектирования, изготовления, монтажа и управления эксплуатацией. Надежность также следует рассматривать с этих аспектов. Выбор материала При выборе гофрированных труб, используемых для сетей отопления, помимо рабочей среды, рабочей температуры и внешней среды следует учитывать возможность коррозии под напряжением, влияние на материалы средств водоподготовки и очистки труб и т. д. также учитываться. Исходя из этого, в сочетании со сваркой, формированием материала сильфона и соотношением производительности и цены материала, предпочтительным является экономичный и практичный материал для изготовления гофрированных труб.

В целом, материалы для выбора сильфона должны соответствовать следующим требованиям:

• (1) Высокий предел упругости, прочность на растяжение и усталостная прочность для обеспечения нормальной работы сильфона.
• (2) Хорошая пластичность, которая удобна для формирования сильфона и может быть получена в процессе последующей обработки (холодная закалка, термическая обработка и т. д.), твердость и прочность.
• (3) Лучшая коррозионная стойкость для удовлетворения требований сильфонов в различных условиях.
• (4) Хорошие характеристики сварки для удовлетворения требований к сварке сильфонов в производственном процессе.
• Для сети тепловых труб, проложенной траншеей, дождевые или аварийные стоки будут погружаться в сильфон при низком трубопроводе компенсатора. Следует выбирать материалы с более высокой коррозионной стойкостью, такие как железо-никелевый сплав и сплав с высоким содержанием никеля. Из-за высокой цены таких материалов при изготовлении сильфона на поверхность сильфона можно добавить только один слой коррозионностойкого сплава.

Испытание на усталость

Расчет усталостной долговечности основан на анализе типа и причины отказа сильфонного компенсатора. Видно, что плоская устойчивость, окружная устойчивость и коррозионная стойкость сильфонов связаны с их перемещением, а именно с усталостной долговечностью. Низкая усталостная долговечность приведет к снижению стабильности и коррозионной стойкости сильфона. Согласно опыту испытаний и применения усталостная долговечность сильфонов для теплотехники должна быть не менее 1000 раз.

Сильфоны не следует взвешивать, их следует поднимать отдельно. В дополнение к предварительной деформации, необходимой для предварительного растяжения или холодной затяжки, строго запрещается регулировать монтажное отклонение трубы методом деформации сильфона; сварочный шлак не должен выплескиваться на поверхность сильфона и подвергаться другим механическим повреждениям при монтаже; выполняются все действия мехов. элемент Он не должен быть зажат или ограничен внешними компонентами.

Выход из строя большинства сильфонов вызван внешней коррозией. Поэтому в конструкции компенсатора можно учитывать контакт внешней агрессивной среды с сильфоном. Например, осевой компенсатор внешнего давления может быть увеличен между выходным кольцом и выходным патрубком. Упаковочная пломба Функция устройства аналогична функции устройства. Гильзовый компенсатор Не только противостоит проникновению внешней агрессивной среды, но и создает защитный барьер для сильфонного компенсатора. Даже если сильфон поврежден, компенсатор также может играть компенсирующую роль и предотвращать выход из строя сильфона.

Есть металлические компенсаторы и компенсаторы. Неметаллический компенсатор. В зависимости от использования среды его также можно разделить на профессиональный антикоррозионный компенсатор и высокотемпературный компенсатор.

Источник: Китайский производитель компенсаторов — Yaang Pipe Industry Co., Limited (www.steeljrv.com).

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефтяная, химическая, горнодобывающая, очистка сточных вод, природный газ и сосуды под давлением и другие отрасли промышленности.)

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]

Обратите внимание, что вас могут заинтересовать другие технические статьи, которые мы опубликовали:

• Что такое компенсатор
• Как получить качественные сильфонные компенсаторы
• Советы по выбору компенсаторов
• Что такое сильфонный компенсатор

Насыщение водой в газоаналитических компенсаторах

%PDF-1.4 % 122 0 объект > эндообъект 117 0 объект >поток application/pdf

Журнал исследований Национального бюро стандартов является публикацией правительства США. Документы находятся в общественном достоянии и не защищены авторским правом в США. Тем не менее, обратите особое внимание на отдельные работы, чтобы убедиться, что не указаны ограничения авторского права. Для отдельных произведений может потребоваться получение других разрешений от первоначального правообладателя.

Насыщение водой в компенсаторах газового анализа

Бранхам, Дж. Р.

Подключаемый модуль Adobe Acrobat 9.13 Paper Capture2011-02-10T16:15:39-05:00Adobe Acrobat 9.02012-04-27T17:09:21-04:002012-04-27T17:09:21-04:00uuid:f31b77d0-280c -4c45-b649-503647679554uuid:86cdf02f-1ff5-42bc-a13d-e1e5871c454cuuid:f31b77d0-280c-4c45-b649-503647679554default1

converteduuid:78ffa847-1331-4e6d-aed2-ecd28e953830converted to PDF/A-1bpdfaPilot2012-04-27T17:09 :18-04:00

False1B

http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema

internalОбъект имени, указывающий, был ли документ изменен для включения информации треппингаTrappedText

http://ns. adobe.com/xap/1.0/mm/xmpMMXMP Media Management

внутренний идентификатор на основе UUID для конкретного воплощения документаInstanceIDURI

internalОбщий идентификатор для всех версий и представлений документа.OriginalDocumentIDURI

http://www.aiim.org/pdfa/ns/id/pdfaidPDF/A ID Schema

internalPart of PDF/A standardpartInteger

внутреннее изменение стандарта PDF/AamdText

внутренний уровень соответствия стандарту PDF/A, текст

конечный поток эндообъект 93 0 объект > эндообъект 118 0 объект [>] эндообъект 116 0 объект > эндообъект 113 0 объект > эндообъект 114 0 объект > эндообъект 115 0 объект > эндообъект 123 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 1 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 7 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 14 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 21 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 27 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 34 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 40 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 46 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 47 0 объект [48 0 Р 490 Р 50 0 Р] эндообъект 51 0 объект >поток

Все о направляющих

Компенсаторы в гидравлических системах используются, когда естественная гибкость трубы не выдерживает расчетного смещения, вызванного тепловым расширением. Эти соединения могут быть жесткими трубными петлями, металлическими петлями, металлическими сильфонами или резиновыми компенсаторами. Независимо от типа указанного компенсатора, все дело в направляющих. Многое из того, что последует, относится к гидравлическим системам низкого давления (менее 250°F). Рассмотрим перечисленные устройства расширения.

Компенсаторы сильфонного типа



Говоря о компенсаторах для гидравлических систем, сильфонный тип используется уже давно. Они обеспечивают осевое сжатие, но не предназначены для бокового перемещения. Они двигаются как аккордеон и могут быть изготовлены для диапазона движений. В отличие от петель трубы, они встроены в трубу и имеют большой смысл, когда пространство очень ограничено. Metraflex MNLC — это пример, который мы используем в гидравлических системах.

В сильфонном типе должно использоваться множество направляющих в зависимости от длины и давления в трубе. Важно, чтобы сустав не смещался в сторону. Это происходит, если труба изгибается из-за отсутствия надлежащей направляющей или анкеров. Требуемое количество направляющих также диктует такое же количество структурных точек для крепления направляющей. Вот где могут возникнуть большие расходы.

Сильфонные компенсаторы с внешним давлением или Метрагатор

Одной из проблем с сильфонным соединением является то, что называется «изгибом». Это выход из строя компенсатора, потому что при изгибе сильфон перемещается в боковом направлении внутри соединения. В гидравлике это не так важно, поскольку длина сильфона относительно короткая. Когда расширение гидравлической системы достигает 4 дюймов или более и требуется соединение сильфонного типа, мы рекомендуем Metragator. «Gator» по-прежнему является сильфонным соединением, но включает вкладыш, а внешняя крышка под давлением защищает изделие от повреждений во время строительства, а также предотвращает изгибание.

Компенсаторы

В небольших трубопроводных системах и радиационных участках с оребрением вы найдете компенсаторы расширения. Просто другое название компенсатора. Медная труба будет перемещаться более чем на 2 дюйма на 100 футов, но также довольно легко изгибается. При наличии длинных участков медных оребренных труб расширение и изгиб могут быть проблемой, которая в лучшем случае может вызвать скрежет, а в худшем – повреждение.

Использование компенсатора может иметь преимущество, если труба ребра превышает определенную длину. Например, предусмотрите правильно направленные компенсаторы расширения на всех участках оребрения длиной более 40 футов. Помните о направляющих при детализации. Ниже приведены примеры недорогих направляющих для плинтуса от Metraflex.

Компенсационные петли

Пока инженер проектирует и прокладывает трубопроводную систему, необходимо провести анализ, чтобы определить, достаточно ли L-образных, Z-образных или U-образных поворотов, чтобы справиться с тепловым расширением трубопровода. трубка. Если естественного движения недостаточно, инженер может обратиться к трубному расширительному контуру.

Проблема с трубчатыми петлями — это недвижимость. Давайте посмотрим на пример. Предположим, у нас есть стальная труба длиной 100 футов диаметром 6 дюймов с температурой нагревающей воды 180°F. На странице 26 Руководства по расширению Metraflex показано расширение на 1,36 дюйма при температуре 0°F. Если мы применим коэффициент безопасности и посмотрим на страницу 25 того же руководства, петля будет шириной 4 фута 6 дюймов на 9′ длинная. Если есть две изолированные трубы, и они вложены друг в друга, необходимое пространство будет более 5 футов в ширину и 10 футов в длину. Это может нарушить работу электропроводки, сантехники, воздуховодов или противопожарной защиты. Кроме того, сварка трубных отводов и подвесок для трубы обойдется дорого.

Metraflex Metraloops

Metraflex Metraloop — отличное решение проблемы с недвижимостью, связанной с трубопроводными петлями. Петля в приведенном выше примере имеет размер всего 36 на 45 дюймов с 4-дюймовым перемещением.
