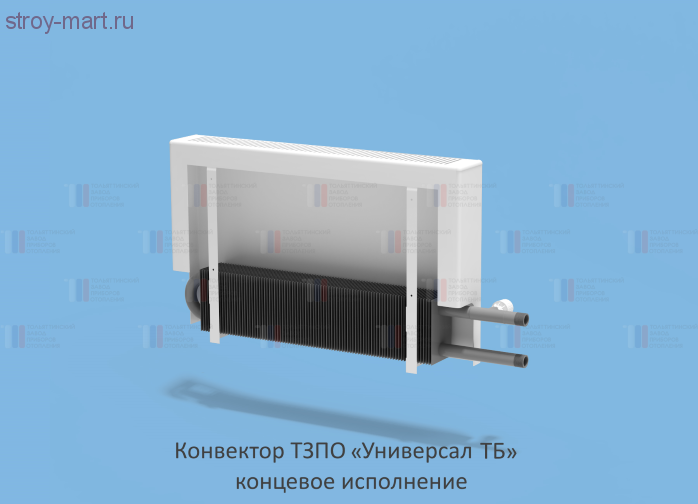

Конвектор настенный концевой ниж/п Универсал СУПЕР НП КСК 20 1.471кВт двухтр с т/клапаном (угл) Danfoss 013G2152 НР 3/4′ лев ТЗПО в Москве
Документация
ПаспортТехническое описание
| Характеристики | |
| Воздухоотводчик | Есть |
| Высота кожуха | 400 мм |
| Гарантия производителя | 5 лет |
| Глубина кожуха | 156 мм |
| Давление рабочее, бар | 10 |
| Движение теплоносителя | сверху-вниз |
| Диаметр | Ду 20 |
| Замыкающий участок | Нет |
| Инженерная система | Отопление |
| Количество пластин оребрения | 408 |
| Комплект поставки | конвектор в сборе (нагревательный элемент с клапаном терморегулятора – 1 шт. , кожух конвектора – 1 шт.), упаковка, паспорт (допускается 1 паспорт на партию). Кронштейны и элемент термостатический (головка) заказываются отдельно. |
| Конструкция терморегулятора | угловой |
| Масса нетто | 30.7 кг |
| Межосевое расстояние, мм | 50 |
| Место установки терморегулятора | на месте калача |
| Модель | Универсал СУПЕР НП КСК 20 |
| Модель терморегулятора | КТК-У-2. Клапанная вставка типа RTR-N в стальном корпусе, с воздуховыпускным клапаном, под приварку, Ду 20 Danfoss 013G2152 |
| Монтаж | настенный |
| Номинальный тепловой поток | 1. 471кВт |
| 885 | |
| Отапливаемая площадь, м2 | 14.7 |
| Подключение к трубопроводу (к системе отопления) | наружная резьба G 3/4 |
| Покрытие | порошковое напыление |
| Срок службы | 25 лет |
| Сторона подключения | левая |
| Страна происхождения | Россия |
| Тип | концевой |
| Тип конвектора | водяной |
| Тип конвекции | естественная |
| Тип подключения | нижнее подключение |
| Тип системы отопления | двухтрубная |
| Цвет | белый |
| Шаг пластин оребрения | 5. 9 мм |
| Элемент термостатический, присоединение | клипс RTR (RA) |

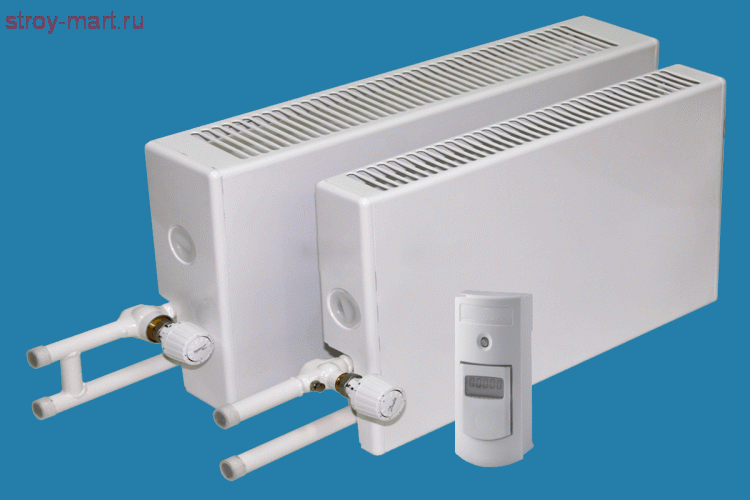

Конвектор настенный концевой бок/п ‘Универсал С’ КСК 20 К (А01) (средней глубины) 1.471кВт под приварку лев Сантехпром 6000191 в Москве
Документация
Сертификат соответствия| Характеристики | |
| Воздухоотводчик | Нет |
| Высота кожуха | 400 мм |
| Гарантия производителя | 5 лет |
| Глубина кожуха | 158 мм |
| Давление рабочее, бар | 10 |
| Диаметр | Ду 20 |
| Инженерная система | Отопление |
| Количество пластин оребрения | 246 |
| Комплект поставки | конвектор в сборе (нагревательный элемент – 1 шт. , кожух конвектора – 1 шт., кронштейн для крепления к стене – 2 шт.), упаковка, паспорт (допускается 1 паспорт на партию) |
| Масса нетто | 19.7 кг |
| Межосевое расстояние, мм | 80 |
| Модель | Универсал С КСК 20 К (А01) (средней глубины) |
| Монтаж | настенный |
| Номинальный тепловой поток | 1.471кВт |
| Общая длина, мм | 959 |
| Отапливаемая площадь, м2 | 14.7 |
| Подключение к трубопроводу (к системе отопления) | патрубок под приварку Ду 20 |
| Покрытие | порошковое напыление |
| Срок службы | 25 лет |
| Сторона подключения | левая |
| Страна происхождения | Россия |
| Тип | концевой |
| Тип конвектора | водяной |
| Тип конвекции | естественная |
| Тип подключения | боковое подключение |
| Тип системы отопления | однотрубная и двухтрубная |
| Цвет | белый |
| Шаг пластин оребрения | 5. 75 мм |
Стандартный конвектор | АШК | Правильное соотношение цены и качества
Advantages
- Fits any budget
- Contemporary look
Ideal for
- Basement
- Bedroom
- Kitchen
- Living room
- Office
COLORS
- Standard: white, soft белый
- ORORA (дополнительно): см. www.stelpro.com/en-US/orora
ОТДЕЛКА
- Эпоксидно-полиэфирное порошковое покрытие
ПРОИЗВОДСТВО
- Стальной корпус толщиной 22 мм и стальная передняя панель толщиной 20 мм
- Высота шкафа улучшает эффект дымохода
- Нижний воздухозаборник и фронтальный выпуск воздуха
- 6 футов (2 м) литой кабель калибра 16 с 3-контактной заземленной вилкой 120 В (модель ASHC1501P)
ЭЛЕМЕНТЫ
- Два трубчатых элемента с оболочкой из нержавеющей стали, изолированные нейлоновыми втулками для уменьшения шума расширения и сжатия
CONTROL
- Требуется электронный термостат: встроенный электронный термостат с ЖК-экраном (дополнительно) или электронный настенный термостат (не входит в комплект)
УСТАНОВКА
- Только для поверхностного монтажа
- Настенный монтаж на высоте не менее 4 дюймов от пола
- Кронштейн для скрытого монтажа (в комплекте)
- Задняя панель ввода с кабельными зажимами (в комплекте)
ГАРАНТИЯ
- Пять лет, три года на электронные компоненты
youtube.com/embed/xlUuo2VcXP0″ frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/> Откройте для себя электронный конвектор SHC
| АШК0501СВ | 500 | 120 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 345,00 долларов США | долларов США
| АШК0501В | 500 | 120 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 345,00 долларов США | долларов США
| АШК0502СВ | 500/375 | 240/208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 300,00 долларов США | долларов США
| АШК0502В | 500/375 | 240/208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 300,00 долларов США | долларов США
| АШК0508СВ | 500 | 208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 345,00 долларов США | долларов США
| АШК0508В | 500 | 208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 345,00 долларов США | долларов США
| АШК1001СВ | 1000 | 120 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 368,00 долларов США | долларов США
| АШК1001В | 1000 | 120 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 368,00 долларов США | долларов США
| АШК1002СВ | 1000/750 | 240/208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 321,00 долларов США | долларов США
| АШК1002В | 1000/750 | 240/208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 321,00 долларов США | долларов США
| АШК1008СВ | 1000 | 208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 368,00 долларов США | долларов США
| АШК1008В | 1000 | 208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 368,00 долларов США | долларов США
| АШК1501СВ | 1500 | 120 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 390,00 долларов США | долларов США
| АШК1501В | 1500 | 120 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 390,00 долларов США | долларов США
| АШК1502СВ | 1500/1125 | 240/208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 345,00 долларов США | долларов США
| АШК1502В | 1500/1125 | 240/208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 345,00 долларов США | долларов США
| АШК1508СВ | 1500 | 208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 390,00 долларов США | долларов США
| АШК1508В | 1500 | 208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 390,00 долларов США | долларов США
| АШК2002СВ | 2000/1500 | 240/208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 368,00 долларов США | долларов США
| АШК2002В | 2000/1500 | 240/208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 368,00 долларов США 9 долларов США0095 |
| ASHC2008SW | 2000 | 208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 413,00 долларов США | долларов США
| АШК2008В | 2000 | 208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 413,00 долларов США | долларов США
| ASHC0501WCSW | 500 | 120 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 269,00 долларов США | долларов США
| ASHC0501WCW | 500 | 120 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 269,00 долларов США | долларов США
| ASHC0502WCSW | 500/375 | 240/208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 225,00 долларов США | долларов США
| ASHC0502WCW | 500/375 | 240/208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 225,00 долларов США | долларов США
| ASHC0507WCSW | 500 | 277 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 269,00 долларов США | долларов США
| ASHC0507WCW | 500 | 277 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 269,00 долларов США | долларов США
| ASHC0508WCSW | 500 | 208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Мягкий белый | 269,00 долларов США | долларов США
| ASHC0508WCW | 500 | 208 | 446 (17-9/16) | 440 (17-5/16) | 5,1 (11,2) | Белый | 269,00 долларов США | долларов США
| ASHC1001WCSW | 1000 | 120 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 29 долларов2. 00 | долларов США
| ASHC1001WCW | 1000 | 120 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 292,00 долларов США | долларов США
| ASHC1002WCSW | 1000/750 | 240/208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 247,00 долларов США | долларов США
| ASHC1002WCW | 1000/750 | 240/208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 247,00 долларов США | долларов США
| ASHC1005WCSW | 1000 | 480 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 384,00 долларов США | долларов США
| ASHC1005WCW | 1000 | 480 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 384,00 долларов США | долларов США
| ASHC1007WCSW | 1000 | 277 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 292,00 долларов США | долларов США
| ASHC1007WCW | 1000 | 277 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 292,00 долларов США | долларов США
| ASHC1008WCSW | 1000 | 208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Мягкий белый | 292,00 долларов США | долларов США
| ASHC1008WCW | 1000 | 208 | 446 (17-9/16) | 581 (22-7/8) | 6 (13,3) | Белый | 292,00 долларов США | долларов США
| ASHC1501WCSW | 1500 | 120 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 314,00 долларов США | долларов США
| ASHC1501WCW | 1500 | 120 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 314,00 долларов США | долларов США
| ASHC1502WCSW | 1500/1125 | 240/208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 269,00 долларов США | долларов США
| ASHC1502WCW | 1500/1125 | 240/208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 269,00 долларов США | долларов США
| ASHC1505WCSW | 1500 | 480 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 405,00 долларов США | долларов США
| ASHC1505WCW | 1500 | 480 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 405,00 долларов США | долларов США
| ASHC1507WCSW | 1500 | 277 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 314,00 долларов США | долларов США
| ASHC1507WCW | 1500 | 277 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 314,00 долларов США | долларов США
| ASHC1508WCSW | 1500 | 208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Мягкий белый | 314,00 долларов США 9009 долларов США5 |
| ASHC1508WCW | 1500 | 208 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 314,00 долларов США | долларов США
| ASHC2002WCSW | 2000/1500 | 240/208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 292,00 долларов США | долларов США
| ASHC2002WCW | 2000/1500 | 240/208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 292,00 долларов США | долларов США
| ASHC2005WCSW | 2000 | 480 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 428,00 долларов США | долларов США
| ASHC2005WCW | 2000 | 480 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 428,00 долларов США | долларов США
| ASHC2007WCSW | 2000 | 277 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 337,00 долларов США | долларов США
| ASHC2007WCW | 2000 | 277 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 337,00 долларов США | долларов США
| ASHC2008WCSW | 2000 | 208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Мягкий белый | 337,00 долларов США | долларов США
| ASHC2008WCW | 2000 | 208 | 446 (17-9/16) | 889 (35) | 8,6 (18,9) | Белый | 337,00 долларов США | долларов США
| АШК1501ПВ | 1500 | 120 | 446 (17-9/16) | 727 (28-5/8) | 7,1 (15,7) | Белый | 448,00 долларов США | долларов США
| ШКРЭ153 | ВЫБРАТЬ. РЕЛЕ 120-347В 15А | 99,50 долларов США | долларов США
| ШКРЭ153Т | ВЫБРАТЬ. РЕЛЕ C/W ПЕРЕДАЧ. 208-347В 15А | 135,00 долларов США | долларов США
| ШКРЭ156 | ВЫБРАТЬ. РЕЛЕ 600В 6А | 178,00 долларов США | долларов США
CAP-SIL08КРЫШКА ОТВЕРСТИЯ ТЕРМОСТАТА (БЕЛАЯ) | 3,00 канадских доллара | |
CAP-SIL08-AКРЫШКА ТЕРМОСТАТА (МИНДАЛЬНАЯ) | 3,00 канадских доллара | |
КРЫШКА-SIL08-BКРЫШКА ОТВЕРСТИЯ ТЕРМОСТАТА (ЧЕРНАЯ) | 3,00 канадских доллара | |
CAP-SIL08-SWКРЫШКА ОТВЕРСТИЯ ТЕРМОСТАТА (МЯГКАЯ БЕЛАЯ) | 3,00 канадских доллара | |
EUC0500-10-1ЭЛЕМЕНТ 500 Вт-120 В | 18,75 канадских долларов | канадских долларов|
EUC0250-05-1ЭЛЕМЕНТ 250 Вт-120 В | 12,50 канадских долларов | канадских долларов|
EUC0250-05-3ЭЛЕМЕНТ 250W-174V | $15,63 | канадских долларов|
EUC0250-05-7ЭЛЕМЕНТ 250W-139V | 12,50 канадских долларов | канадских долларов|
EUC0250-05-8ЭЛЕМЕНТ 250 Вт-104 В | 12,50 канадских долларов | канадских долларов|
EUC0500-10-3ЭЛЕМЕНТ 500W-174V | 23,43 канадских доллара | |
EUC0500-10-5ЭЛЕМЕНТ 500 Вт-240 В | $23,43 | канадских долларов|
EUC0500-10-6ЭЛЕМЕНТ 500 Вт-300 В | $23,43 | канадских долларов|
EUC0500-10-7ЭЛЕМЕНТ 500W-139V | 18,75 канадских долларов | канадских долларов|
EUC0500-10-8ЭЛЕМЕНТ 500W-104V | 18,75 канадских долларов | канадских долларов|
EUC0750-15-1ЭЛЕМЕНТ 750 Вт-120 В | $25. 00 CAD | |
EUC0750-15-3ЭЛЕМЕНТ 750W-174V | $31,25 | канадских долларов|
EUC0750-15-5ЭЛЕМЕНТ 750 Вт-240 В | $31,25 | канадских долларов|
EUC0750-15-6ЭЛЕМЕНТ 750 Вт-300 В | $31,25 | канадских долларов|
EUC0750-15-7ЭЛЕМЕНТ 750W-139V | $25.00 CAD | |
EUC0750-15-8ЭЛЕМЕНТ 750W-104V | $25.00 CAD | |
EUC1000-20-1ЭЛЕМЕНТ 1000 Вт-120 В | $31,25 | канадских долларов|
EUC1000-20-3ЭЛЕМЕНТ 1000 Вт-174 В | 39,06 канадских долларов | канадских долларов|
EUC1000-20-5ЭЛЕМЕНТ 1000 Вт-240 В | 39,06 канадских долларов | канадских долларов|
EUC1000-20-6ЭЛЕМЕНТ 1000 Вт-300 В | 39,06 канадских долларов | канадских долларов|
EUC1000-20-7ЭЛЕМЕНТ 1000 Вт-139 В | $31,25 | канадских долларов|
EUC1000-20-8ЭЛЕМЕНТ 1000 Вт-104 В | $31,25 | канадских долларов|
М-SHC0500C0НАСТЕННЫЙ КРОНШТЕЙН SHC 500 Вт В СБОРЕ | $20. 00 CAD | |
М-SHC1500C0НАСТЕННЫЙ КРОНШТЕЙН SHC 1000–1500 Вт В СБОРЕ | $22,50 | канадских долларов|
М-SHC2000C0НАСТЕННЫЙ КРОНШТЕЙН SHC 2000 Вт В СБОРЕ | $25.00 CAD | |
М-СИЛ15З0ЗАЖИМ ДЛЯ ПРОВОДОВ | $4,69 | канадских долларов|
ПАД-003МЕМБРАНА ТЕРМОСТАТА | 8,25 канадских доллара | |
ПЛ-240КОНТРОЛЬНАЯ ЛАМПА 240 В (ASHC) | $9,38 CAD | |
ПЛ-120КОНТРОЛЬНАЯ ЛАМПА 120 В (ASHC) | $9,38 CAD | |
ПЛ-347КОНТРОЛЬНАЯ ЛАМПА 347 В (ASHC) | $9,38 CAD | |
ПЛ-600КОНТРОЛЬНАЯ ЛАМПА 600 В (ASHC) | $9,38 CAD | |
ПРОТ-005 ТЕПЛОВАЯ ЗАЩИТА (АВТОМАТ. | 17,19 канадских долларов | канадских долларов|
ПРОТ-005-1ТЕПЛОВАЯ ЗАЩИТА (АВТОМАТ.) (L175) | 17,19 канадских долларов | канадских долларов|
ПРОТ-055ТЕРМОЗАЩИТА L175-40F/ПРЕДОХРАНИТЕЛЬНАЯ ВСТАВКА 215 | $28,25 | канадских долларов|
ПРОТ-056ТЕРМОЗАЩИТА L150-40F/ПРЕДОХРАНИТЕЛЬНАЯ ВСТАВКА 190 | $28,25 | канадских долларов|
ПРОТ-057ТЕРМОЗАЩИТА L200-40F/ПРЕДОХРАНИТЕЛЬНАЯ ВСТАВКА 240 | $28,25 | канадских долларов|
ПРОТ-006ТЕПЛОВАЯ ЗАЩИТА (АВТОМАТ.) (L150-40F) | 17,19 канадских долларов | канадских долларов|
ПРОТ-007ТЕПЛОВАЯ ЗАЩИТА (АВТОМАТ.) (L200) | 17,19 канадских долларов | канадских долларов|
РЭ153ЭЛЕКТРОННОЕ РЕЛЕ TRIAC 120-347 15A | 36,00 канадских долларов | канадских долларов|
РЭ153Т СИМИСТОРНОЕ ЭЛЕКТРОННОЕ РЕЛЕ С ПРЕОБРАЗОВАТЕЛЕМ. | $50.00 CAD | |
РЭ156ЭЛЕКТРОННОЕ РЕЛЕ TRIAC 120-600 6A | 65,50 канадских долларов | |
СТ-216ЭЛЕКТРОННЫЙ ТЕРМОСТАТ | $78.00 | канадских долларов
) (L175)
208-347 15АCAP-SIL08-AКРЫШКА ТЕРМОСТАТА (МИНДАЛЬНАЯ) | 3,00 канадских доллара | |
М-АШК06ЗАКРЫШКА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ (МИНДАЛЬНАЯ) (ASHC) | 8,50 канадских долларов | канадских долларов|
М-SHC0500AASHC 500W КОРПУС В СБОРЕ (МИНДАЛЬНЫЙ) | $38.00 CAD | |
М-SHC0504ZAПЕРЕДНЯЯ КРЫШКА SHC 500 Вт (МИНДАЛЬНАЯ) | 37,50 канадских долларов | канадских долларов|
М-SHC06ZAКРЫШКА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ (МИНДАЛЬНАЯ) | 8,50 канадских долларов | канадских долларов|
М-SHC1000AASHC 1000W КОРПУС В СБОРЕ (МИНДАЛЬНЫЙ) | $43,00 CAD | |
М-SHC1004ZAПЕРЕДНЯЯ КРЫШКА SHC 1000 Вт (МИНДАЛЬНАЯ) | $45. 00 CAD | |
М-SHC1500AASHC 1500W КОРПУС В СБОРЕ (МИНДАЛЬНЫЙ) | 48,00 канадских долларов | канадских долларов|
М-SHC1504ZAПЕРЕДНЯЯ КРЫШКА SHC 1500 Вт (МИНДАЛЬНАЯ) | $52,50 | канадских долларов|
М-SHC2000AASHC 2000W КОРПУС В СБОРЕ (МИНДАЛЬНЫЙ) | $53.00 CAD | |
М-SHC2004ZASHC 2000W ПЕРЕДНЯЯ КРЫШКА (МИНДАЛЬНАЯ) | $60.00 CAD | |
СТ-214ЭЛЕКТРОННЫЙ ТЕРМОСТАТ | 106,25 канадских долларов | канадских долларов
Высококачественный конвектор Stelpro Orleans серии SOR — Устройства и интеграции
Сообщество SmartThingsЛэндилисиус (Лора Лэнди)
1
Позвольте мне предварить этот пост, сказав, что я новичок в концентраторе SmartThings и в функциях умного дома в целом. Но недавно я купил около 10 вышеперечисленных нагревателей Stelpro, потому что они подключаются к сети Zigbee, как концентратор SmartThings. Тем не менее я не могу заставить любой из них появиться в моем приложении SmartThings. Я следую инструкциям в руководстве, предоставленном Stelpro, и продолжаю получать сообщение об ошибке ERR. Руководство не говорит вам, как устранить это сообщение об ошибке (если кто-то из Stelpro находится здесь, вам действительно следует поддержать эту часть руководства по эксплуатации). Я пытался вручную выбрать канал, который, по моему мнению, использует моя сеть Zigbee (кажется, это 19-й канал).), но либо я делаю это неправильно, либо это не работает, потому что я все еще получаю сообщение ERR. Кто-нибудь здесь может помочь?
@gouroufui Я вижу, вы помогли другим людям решить проблемы со Stelpro и SmartThings Hub.
Есть ли шанс, что вы можете дать некоторые инструкции для полного нетехнического новичка, пожалуйста?
юбэнкс (Жубэнкс)
2
Нет опыта работы с этой моделью. Однако мне пришлось сначала отсоединить (удалить) один из моих термостатов Stelpro Z-Wave, прежде чем я смог правильно его добавить. Как будто его уже добавили в чужую сеть (вероятно, во время QA).
Попробуйте выполнить шаг удаления. Тогда делай доп.
Лэндилисиус (Лора Лэнди)
3
Спасибо за совет @jeubanks.
В руководстве ничего не сказано о шаге «удалить». Я могу выключить датчик, который излучает любую частоту, которую обычно должен улавливать концентратор, а затем попытаться снова включить его, что я и сделал. Никакой разницы.
Как бы там ни было, SmartThings Hub с тех пор забрал 3 из 5 установленных нами обогревателей. При этом в списке «Вещи» все они просто говорят «Плитка отсутствует», и когда вы нажимаете на них, области «Прямо сейчас», «Недавно» и «SmartApps» полностью пусты.
юбэнкс (Жубэнкс)
4
Вот ссылка на руководство пользователя. Я также разместил соответствующую информацию ниже. Я выделил раздел удаления жирным шрифтом. Если после удаления, а затем повторного добавления у вас все еще есть проблемы, у кого-то могут быть какие-то идеи, или вы можете позвонить в службу поддержки клиентов Stelpro.
Stelpro Orleans Руководство пользователя
ПОДКЛЮЧЕНИЕ ZIGBEE
Этот конвектор совместим с протоколом умного дома ZigBee.
После подключения им можно управлять удаленно с помощью приложения
, входящего в состав ZigBee-контроллера пользователя.
ДЛЯ ПОДКЛЮЧЕНИЯ КОНВЕКТОРА К СЕТИ ZIGBEE
ВЫПОЛНИТЕ ЭТИ ДЕЙСТВИЯ:
- Убедитесь, что контроллер ZigBee находится в режиме АССОЦИАЦИИ
- Доступ к расширенным меню
- Выбор меню 1 ( )
- Если выбрано ON, конвектор найдет канал, назначенный сети
ZigBee. Вы также можете вручную указать канал, который в данный момент использует ваш контроллер ZigBee
. Процесс подключения ZigBee
будет быстрее, если канал ZigBee указан вручную. - Во время ассоциации ваш выбор будет быстро мигать, а значок подключения
( ) будет анимированным - После установления связи с сетью ZigBee
номер канала будет показан на дисплее - Если во время ассоциации возникает ошибка, (ERR) будет отображаться в течение 3
секунд, а затем будет отображаться (NO HEAT).
- Доступ к расширенным меню
- Выберите меню 1 ( )
- Измените параметр на (БЕЗ НАГРЕВА)
- Во время отсоединения (NO HEAT) будет быстро мигать, а 9Значок подключения 1923 ( ) будет анимированным
- После завершения отключения от сети ZigBee
будет отображаться (NO HEAT) - Если во время отключения возникает ошибка, (ERR) будет отображаться в течение
3 секунд, после чего отображается номер канала
гуруфуи (Дж-Ф)
5
Привет, @Landylicious,
Zigbee-устройства Stelpro не распознаются SmartThings, как нам хотелось бы.
Чтобы SmartThings Hub правильно распознал ваш конвектор Stelpro, вам необходимо создать новый обработчик устройства в вашей учетной записи SmartThings по этой ссылке:
https://graph.
api.smartthings.com/
Вы затем необходимо скопировать/вставить код из обработчика устройств Stelpro, расположенного здесь:
https://raw.githubusercontent.com/stelpro/Ki-ZigBee-Thermostat/master/devicetypes/stelpro/stelpro-ki-zigbee-thermostat.src /STZB402%2B.groovy
Вот несколько общих советов по обеспечению надлежащего подключения:
- Убедитесь, что SmartThings Hub находится в режиме ассоциации
- Убедитесь, что ваш конвектор Stelpro Orleans находится в пределах досягаемости концентратора SmartThings и включен.
- Убедитесь, что вы создали обработчик устройства с кодом Stelpro, как описано выше.
- На вашем конвекторе в меню №1 попробуйте настроить «Вкл.» для автоматического определения канала zigbee
Если вы будете следовать этим рекомендациям, вы сможете легко подключить конвектор Orleans.
Если нет, обратитесь в службу технической поддержки Stelpro.
Добрый день!
J-F
марковый нож (Отметка)
6
Как объяснил @gouroufui, не все устройства z-wave и zigbee работают с ST, если на ваш концентратор не загружен специальный обработчик устройств. Это не так сложно сделать, эта тема хорошо объясняет это.
Итак, вы новичок в SmartThings, вы задали вопрос, и кто-то предложил «пользовательский код» в качестве ответа. Или вы просматривали форумы и нашли что-то, что звучало так, как будто это идеально подходит для того, что вы хотели, но опять же, «использует пользовательский код». Что это значит, насколько сложно это сделать и в чем разница между «SmartApp» и «обработчиком типов устройств»? (Примечание: официальная терминология несколько раз менялась. «Обработчик типа устройства», «обработчик устройства», «DTH» и «тип устройства» означают одно и то же, и вы найдете все эти термины, используемые на форумах. .) РАЗДЕЛ I: SMARTAPPS И ОБРАБОТЧИКИ УСТРОЙСТВ: ЧТО ОНИ ТАКОЕ SmartAPPS: крошечные программы, чтобы решить, что конкретное устройство должно делать, когда, или для сбора информации с определенного устройства SmartApps, включая различные приложения для…
Однако важно отметить, что по мере того, как облако ST со временем расширялось для размещения новых пользователей, создавались разные «осколки».
Не каждый хаб доступен через graph.api.smartthings.com.
Вы не получите сообщение об ошибке, если попытаетесь получить доступ к своему концентратору по этой ссылке, но вы не сможете успешно загрузить пользовательский код.
Получите доступ к своему концентратору, перейдя по адресу https://account.smartthings.com, и он автоматически перенаправит вас на нужный сегмент.
1 Нравится
(Отметка)
7
жеубэнкс:
Нет опыта работы с этой моделью. Однако мне пришлось сначала отсоединить (удалить) один из моих термостатов Stelpro Z-Wave, прежде чем я смог правильно его добавить. Как будто его уже добавили в чужую сеть (вероятно, во время QA).
Попробуйте выполнить шаг удаления. Тогда делай доп.
Также это верно для устройств z-wave. Иногда даже новые устройства должны быть исключены , прежде чем они будут правильно сопряжены с новым контроллером z-wave. Удаление или даже сброс устройства z-wave на самом деле не может его исключить.
Устройства Zigbee отличаются, нет процедуры исключения, как у устройств z-wave. Обычно их можно добавлять/удалять/сбрасывать без дополнительных действий.
1 Нравится
Лэндилисиус (Лора Лэнди)
8
Спасибо за это @Jeubanks. У меня дома есть руководство, и я выполнил следующие шаги. Не имело значения попытка снова добавить нагреватели обратно в концентратор SmartThings.
Я все еще получаю то же сообщение ERR, и руководство, которым вы делитесь, не говорит вам, как это устранить, к сожалению. Очень ценю, что вы пытаетесь помочь!
юбэнкс (Жубэнкс)
9
@Landylicious, извините, не сработало. С этого момента, если у кого-то еще нет опыта работы с этой моделью, я бы назвал Stelpro.
Лэндилисиус (Лора Лэнди)
10
@Marktheknife, ваш совет по поводу осколков и предоставление ссылки для перехода к нужному были БЕСЦЕННЫ.
Без него я не мог видеть ни одно из Устройств, которые я добавил через свой ноутбук, хотя они появлялись по тому, что на первый взгляд казалось одной и той же ссылкой при доступе через мой мобильный телефон. Спасибо, что нашли время поделиться!
Итак, я немного продвинулся здесь, но столкнулся с другим камнем преткновения и хотел бы узнать, можете ли вы помочь. Я успешно создал обработчик устройств, а также успешно добавил 5 из 6 установленных нагревателей, чтобы они теперь отображались в списке «Мои устройства». Однако, когда я пытаюсь удалить шестой из списка (который был связан с моим концентратором SmartThings до того, как я создал обработчик устройств), чтобы я мог повторно добавить его сейчас, когда я создал обработчик устройств, я получаю следующую ошибку. сообщение:
О нет! Что-то пошло не так!
Ошибка: 500: Внутренняя ошибка сервера
URL-адрес: /device/show/6bfa6bf3-43ca-4ec7-a6e4-a27ac71971ab
Идентификатор ссылки: 4bde3b50-031c-4d38-8890-ad5d0682d09a
Дата: вторник, 150 января: 85 UTC: 2018
Я также не могу удалить его с помощью мобильного телефона.
Может быть, есть какие-нибудь советы?
Лэндилисиус (Лора Лэнди)
11
Большое спасибо, что нашли время поделиться, J-F. Я добился некоторого прогресса, используя ваши инструкции, но столкнулся с еще одним камнем преткновения и задаюсь вопросом, можете ли вы помочь.
Я успешно создал обработчик устройств, а также успешно добавил 5 из 6 установленных нагревателей, чтобы они теперь отображались в списке «Мои устройства». Однако, когда я пытаюсь удалить шестой из списка (который был связан с моим концентратором SmartThings до того, как я создал обработчик устройств), чтобы я мог повторно добавить его сейчас, когда я создал обработчик устройств, я получаю следующую ошибку. сообщение:
О нет! Что-то пошло не так!
Ошибка: 500: Внутренняя ошибка сервера
URL-адрес: /device/show/6bfa6bf3-43ca-4ec7-a6e4-a27ac71971ab
Идентификатор ссылки: 4bde3b50-031c-4d38-8890-ad5d0682d09a
Дата: вторник, 150 января: 85 UTC: 2018
Я также не могу удалить его с помощью мобильного телефона.
Любые советы о том, как удалить его, чтобы я мог снова добавить его теперь, когда я создал обработчик устройств, поскольку он не отображается так же, как другие 5, в моем приложении SmartThings Hub?
Маркнож (Отметка)
12
На самом деле я не совсем понимаю, что означает это сообщение об ошибке.
Однако, как правило, нет необходимости удалять устройство из хаба только для того, чтобы изменить его обработчик. Обработчик можно изменить на странице настроек устройства в IDE.
1 Нравится
(Дж-Ф)
13
Привет, @Landylicious,
В SmartThings IDE (где вы создали свой обработчик устройства) вы можете переключить «тип устройства» 6-го конвектора, чтобы использовать только что созданный обработчик устройства.
- Перейти на https://graph.api.smartthings.com/
- Перейти в «Мои устройства»
- Нажмите на свое 6-е устройство (оно может отображаться как «Вещь»)
- Нажмите «Изменить» внизу экрана
- В поле «Тип» перейдите в самый конец списка и выберите только что созданный обработчик устройства с именем «Термостат Stelpro Ki ZigBee»
- Нажмите «Обновить»
Перезапустите мобильное приложение SmartThings, и ваше устройство должно отображаться правильно.
Если ваш конвектор все еще находится в сети zigbee, вы должны иметь возможность правильно им управлять.
Добрый день!
Дж-Ф
1 Нравится
Mathieu_Prud_homme (Матье Прюдом)
14
Привет, у меня есть серия SORB, в которой используется тот же термостат, что и в Orleans, но это вентиляторный обогреватель для ванной комнаты.
Мне было интересно, смогли ли вы правильно использовать его, поскольку я не могу даже после прочтения этой темы. Я попытался загрузить обработчик устройства, написанный stelpro, но все еще не работающий. И когда я пытаюсь создать на DH, он вообще не работает… нужна помощь или отзыв, спасибо.
Лэндилисиус (Лора Лэнди)
15
Да, я смог заставить его работать. Не идеально, но я загрузил обработчик устройств, и, похоже, он управляет термостатами. Процедуры, похоже, на самом деле не доводят термостаты до нужной температуры, с чем я все еще пытаюсь справиться как со Stelpro, так и с Samsung. Если честно, работа службы поддержки с каждым из них была довольно медленной и не впечатляющей, поэтому, надеюсь, вам не придется туда обращаться.
В любом случае, это инструкции, которые я получил от Stelpro по настройке обработчика устройств:
Перейдите по этому адресу: https://raw.githubusercontent.com/stelpro/Ki-ZigBee-Thermostat/master/STZB402%2B.groovy
Выделить весь текст (CTRL+A)
Скопировать выделенный текст (CTRL+C)
Тогда вам нужно будет перейти по этому адресу: https://graph.api.smartthings.com/
Нажмите Войти
Введите адрес электронной почты, используемый для вашей учетной записи Smartthings, и нажмите «Далее».
Введите свой пароль и нажмите «Войти»
Нажмите «Обработчик моего устройства»
Нажмите «+ Создать новый обработчик устройств»
Нажмите на вкладку «из кода»
Нажмите на пустое место и скопируйте текст (CTRL+V)
° Вы должны увидеть текст, если нет, вам нужно будет повторить попытку копирования текстаНажмите «Создать»
Нажмите «Сохранить»
Нажмите «Опубликовать», затем нажмите «Для меня».
Нажмите «Мои обработчики устройств»
° вы должны увидеть это
° Если вы видите это, ваш обработчик устройств создан
° Если вы не видите этого, один из шагов был выполнен неправильно, повторите попытку с самого начала
После создания обработчика устройств все ваши новые термостаты Ki Zig-Bee от Stelpro будут распознаваться как «Термостат Stelpro Ki Zig-Bee».
Если вы уже подключили несколько термостатов Ki Zig-Bee к своим Sartthings, вам нужно будет изменить их «Тип». В этом случае выполните шаги для каждого уже подключенного термостата.
Нажмите «Мои устройства».
Нажмите на термостат, подключенный как (Тип: Вещь)
Нажмите «Изменить» внизу страницы.
Измените «Тип» для «Термостат Stelpro Ki Zig-Bee», расположенный в конце (внизу) раскрывающегося списка.
Нажмите «Обновить», «Обновить».
Ваш термостат должен правильно отображаться на экране.
НО, чтобы выполнить эту работу, мне пришлось последовать совету @marktheknife выше, где он сказал:
«Однако важно отметить, что по мере того, как облако ST со временем расширялось для размещения новых пользователей, были созданы разные «осколки». , Не каждый хаб доступен через graph.api.smartthings.com1.0085
Вы не получите сообщение об ошибке, если попытаетесь получить доступ к своему концентратору по этой ссылке, но вы не сможете успешно загрузить пользовательский код.
Получите доступ к своему хабу, перейдя по адресу https://account.smartthings.com2, и он автоматически перенаправит вас на нужный сегмент.”
Надеюсь, это поможет! Если это не поможет, я попытаюсь разобраться со Stelpro прямо, так как я сам еще во всем этом не совсем разобрался. Но если вы считаете, что я могу ответить на какие-либо дополнительные вопросы, не стесняйтесь обращаться ко мне тоже.
0085
Mathieu_Prud_homme (Матье Прюдом)
16
Теперь у меня все работает нормально. Пришлось спаривать его два раза, прежде чем он заработал нормально. Надеюсь, Той сможет заставить это работать
ratatapa (Гилен Хамель)
17
Landylicious:
https://raw.githubusercontent.com/stelpro/Ki-ZigBee-Thermostat/master/STZB402%2B.groovy
у KI Zigbee такой же DH, как и у этого конвектора SOR? Потому что ваша ссылка на Github дает 404, но у меня уже есть KI DH
gouroufui (Дж-Ф)
