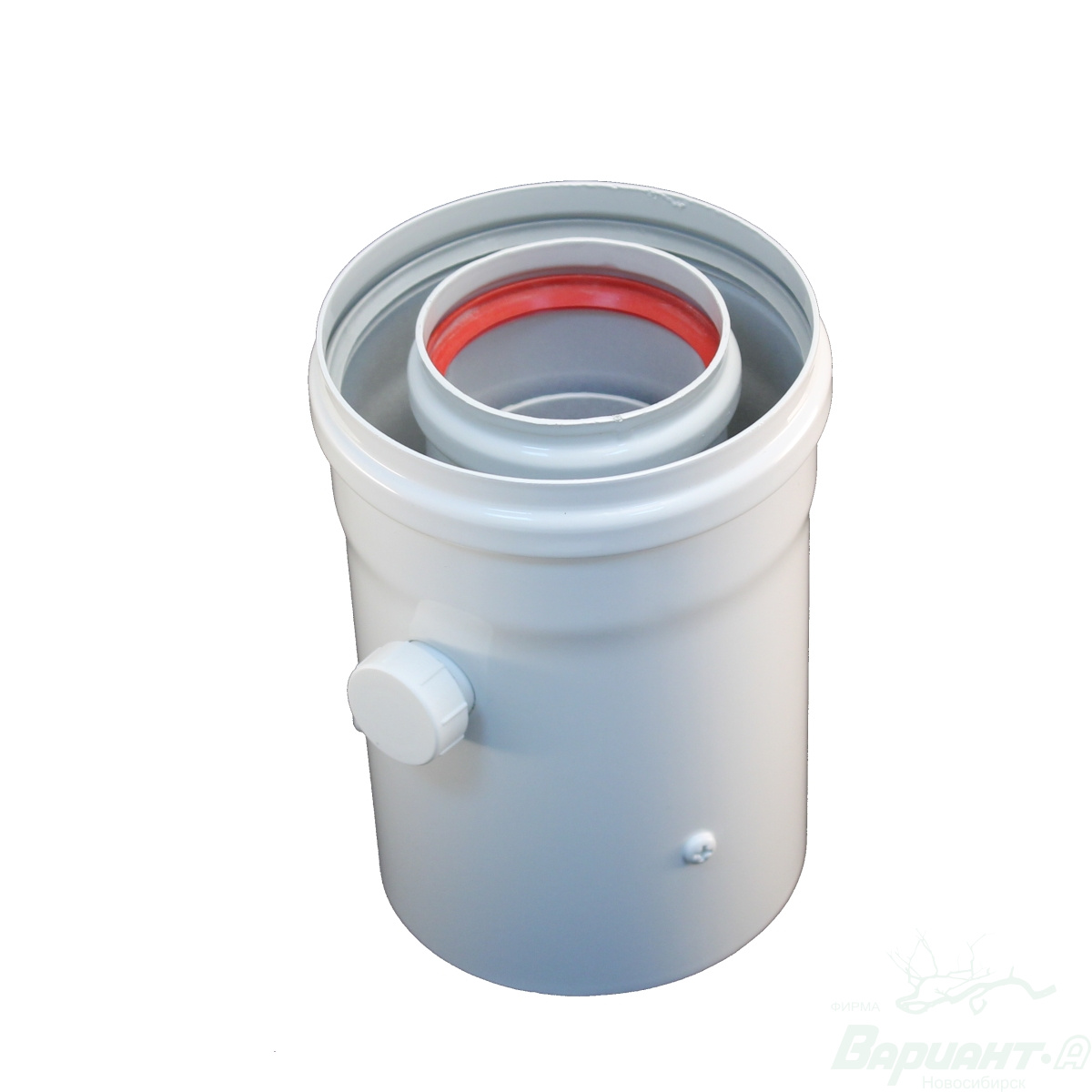

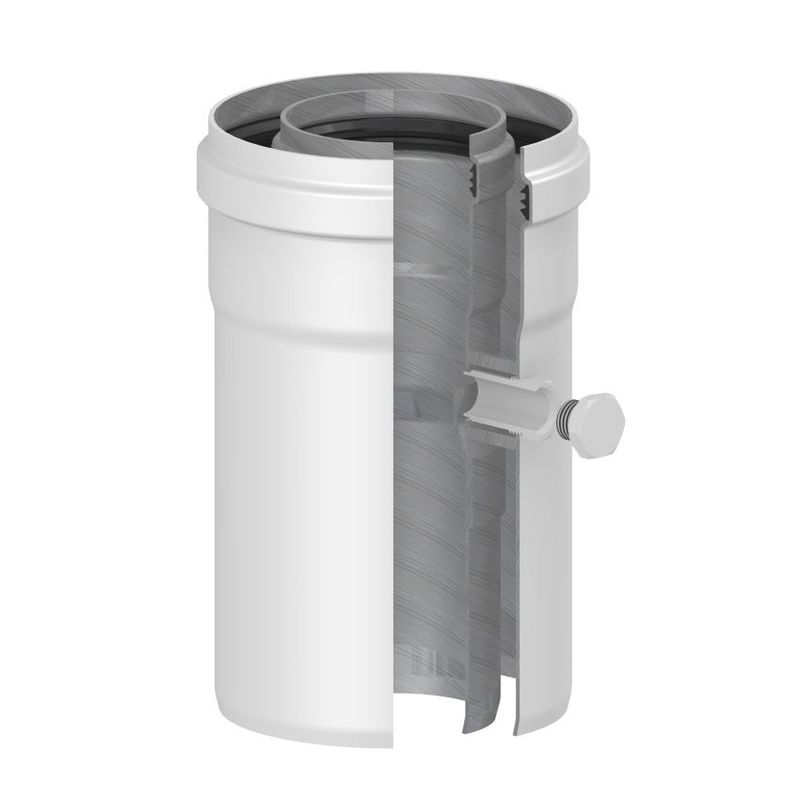

Конденсатоотводчик для коаксиального дымохода: Конденсатосборник дымохода | Конденсатоотводчик Ø60/100

Сборники конденсата и конденсатоотводчики для дымоходов

Элементы с конденсатоотводчиком: сборники конденсата, тройники с конденсатоотводчиком, удлинения с конденсатоотводчиком.

На сайте можно выбрать и купить элементы с конденсатоотводчиком: сборники конденсата, тройники с конденсатоотводчиком, удлинения с конденсатоотводчиком. Заказать или подобрать нужный сборники конденсата, тройники с конденсатоотводчиком, удлинения с конденсатоотводчиком можно, как по телефону +375 29 107-05-41, так и через форму обратной связи.

Категории товаров

• Дымоудаление котла (312)
  • Адаптеры для конденсационных котлов (12)
  • Адаптеры для традиционных газовых котлов (21)
  • Дымоходы для конденсационных котлов (54)
  • Защитные элементы (15)
  • Каскадные дымоходы (16)
  • Коаксиальные дымоходы (46)
  • Манжеты (10)
  • Муфты переходные (полипропилен, алюминий) (3)
  • Муфты соединительные (полипропилен. алюминий) (6)
  • Обратные клапаны (4)
  • Оголовок на трубу дымохода (10)
  • Отводы, колена (29)
  • Переходники (элементы для перехода разных диаметров) (4)
  • Раздельные дымоходы (42)
  • Сборники конденсата, конденсатоотводчики (14)
  • Соединительные и крепежные элементы (12)
  • Стартовые элементы (3)
  • Терминалы дымоудаления (дымотрубная система) (14)
  • Тройники (8)
  • Трубы, удлинения для конденсационных котлов (64)
  • Трубы, удлинения для традиционных котлов (14)
  • Утепленные дымоходы (7)
  • Элементы с ревизией (22)
• Запасные части (928)
  • Запчасти для газовых колонок (34)
  • Запчасти для горелок (24)
    • Элементы корпуса (1)
  • Запчасти к котлам (907)
    • Вентиляторы газовых котлов (50)
    • Воздушные и предохранительные клапаны (28)
    • Газовые клапаны и арматура (54)
    • Группа ГВС и гидравлические комплектующие (65)
    • Запчасти для котлов Victory (3)
    • Запчасти по маркам котлов (673)
      • Запчасти Daewoo (1)
      • Запчасти для Beretta CIAO (42)
      • Запчасти на Alkon (1)
      • Запчасти на Ariston (65)
        • Вентиляторы Ariston (5)
        • Воздушные и предохранительные клапаны Ariston (2)
        • Газовые клапана, электромагниты Ariston (4)
        • Группа ГВС и гидравлические комплектующие Ariston (2)
        • Датчики NTC и температуры Ariston (3)
        • Краны подпитки Ariston (1)
        • Манометры и термометры Ariston (1)
        • Платы управления Ariston (6)
        • Прессостаты, реле давления Ariston (4)
        • Прочее Ariston (4)
        • Расширительные баки Ariston (4)
        • Реле (датчик) давления Ariston (1)
        • Реле протока датчики холла Ariston (6)
        • Теплообменники Ariston (14)
        • Термостаты по перегреву и безопасности Ariston (1)
        • Электроды розжига и ионизации Ariston (4)
      • Запчасти на Ariston Alteas (2)
      • Запчасти на Ariston Cares (11)
      • Запчасти на Ariston Clas (2)
      • Запчасти на Ariston CLAS EVO SYSTEM (6)
      • Запчасти на Ariston Clas Premium (1)
      • Запчасти на Ariston Egis (18)
      • Запчасти на Ariston Genus (34)
      • Запчасти на Ariston Genus Premium (1)
      • Запчасти на Ariston TALIA GREEN SYSTEM (1)
      • Запчасти на Baltgaz (27)
        • Вентиляторы Baltgaz (1)
        • Газовые клапана, электромагниты Baltgaz (1)
        • Датчики NTC и температуры Baltgaz (1)
        • Платы управления Baltgaz (3)
        • Прессостаты, реле давления Baltgaz (3)
        • Прочее Baltgaz (10)
        • Расширительные баки Baltgaz (1)
        • Теплообменники Baltgaz (2)
        • Термостаты по перегреву и безопасности Baltgaz (1)
      • Запчасти на Baltgaz Turbo (3)
      • Запчасти на Baxi (18)
        • Вентиляторы Baxi (2)
        • Воздушные и предохранительные клапаны Baxi (1)
        • Газовые клапана, электромагниты Baxi (3)
        • Датчики NTC и температуры Baxi (1)
        • Краны подпитки Baxi (1)
        • Платы управления Baxi (2)
        • Реле протока датчики холла Baxi (1)
        • Теплообменники Baxi (4)
        • Термостаты по перегреву и безопасности Baxi (1)
        • Электроды розжига и ионизации Baxi (1)
      • Запчасти на Baxi ECO (6)
      • Запчасти на Baxi Fourtech (6)
      • Запчасти на Baxi Luna (5)
      • Запчасти на Baxi Luna Silver Space (3)
      • Запчасти на Baxi Main Digit (3)
      • Запчасти на Baxi Main Four (9)
      • Запчасти на Baxi NUVOLA (1)
      • Запчасти на Beretta (189)
        • Вентиляторы Beretta (9)
        • Воздушные и предохранительные клапаны Beretta (2)
        • Газовые клапана, электромагниты Beretta (6)
        • Группа ГВС и гидравлические комплектующие Beretta (5)
        • Датчики NTC и температуры для Beretta (6)
        • Изоляция камеры сгорания Beretta (6)
        • Краны подпитки Beretta (6)
        • Манометры, термометры Beretta (6)
        • Платы управления Beretta (22)
        • Прессостаты, реле давления Beretta (10)
        • Прочее Beretta (8)
        • Расширительные баки Beretta (4)
        • Реле (датчики) давления воды Beretta (6)
        • Реле протока датчики холла Beretta (3)
        • Теплообменники Beretta (27)
        • Термостаты по перегреву и безопасности Beretta (5)
        • Трансформаторы розжига Beretta (2)
        • Электроды розжига и ионизации Beretta (11)
      • Запчасти на Beretta City (64)
      • Запчасти на Beretta FABULA (15)
      • Запчасти на Beretta Mynute (26)
      • Запчасти на Beretta NOVELLA (18)
      • Запчасти на Beretta Power (10)
      • Запчасти на Beretta Smart (1)
      • Запчасти на Beretta SUPER EXCLUSIVE (38)
      • Запчасти на Biasi (2)
      • Запчасти на Bosch Condens 2000 (2)
      • Запчасти на Bosch Condens 3000 (1)
      • Запчасти на Bosch Condens 7000 (1)
      • Запчасти на BOSCH GAZ 3000 (1)
      • Запчасти на Bosch Gaz 4000 (1)
      • Запчасти на Bosch Gaz 5000 (1)
      • Запчасти на Bosch Gaz 6000 (8)
      • Запчасти на Bosch, Junkers (42)
        • Вентиляторы Bosch, Junkers (2)
        • Воздушные и предохранительные клапаны Bosch. Junkers (4)
        • Газовые клапана, электромагниты Bosch, Junkers (3)
        • Группа ГВС и гидравлические комплектующие Bosch, Junkers (4)
        • Датчики NTC и температуры Bosch, Junkers (4)
        • Манометры и термометры Bosch, Junkers (3)
        • Платы управления Bosch, Junkers (5)
        • Прессостаты, реле давления Bosch, Junkers (1)
        • Расширительные баки Bosch, Junkers (2)
        • Реле протока датчики холла Bosch, Junkers (1)
        • Теплообменники Bosch, Junkers (4)
        • Электроды розжига и ионизации Bosch, Junkers (2)
      • Запчасти на Buderus (6)
        • Воздушные и предохранительные клапаны Buderus (1)
        • Группа ГВС и гидравлические комплектующие Buderus (1)
        • Датчики NTC и температуры Buderus (1)
        • Расширительные баки Buderus (1)
        • Теплообменники Buderus (1)
      • Запчасти на Chaffoteaux (3)
      • Запчасти на Chaffoteaux PIGMA (1)
      • Запчасти на Chaffoteaux TALIA Green (1)
      • Запчасти на De Dietrich (15)
        • Вентиляторы De Dietrich (1)
        • Газовые клапана, электромагниты De Dietrich (1)
        • Группа ГВС и гидравлические комплектующие De Dietrich (3)
        • Датчики NTC и температуры De Dietrich (2)
        • Платы управления De Dietrich (1)
        • Прессостаты, реле давления De Dietrich (1)
        • Реле протока датчики холла De Dietrich (2)
        • Термостаты по перегреву и безопасности De Dietrich (1)
        • Электроды розжига и ионизации De Dietrich (2)
      • Запчасти на De Dietrich MS 24 (4)
      • Запчасти на De Dietrich MSL 24 (4)
      • Запчасти на Elexia (1)
      • Запчасти на Ferroli (13)
        • Газовые клапана, электромагниты Ferroli (2)
        • Группа ГВС и гидравлические комплектующие Ferroli (1)
        • Платы управления Ferroli (3)
        • Расширительные баки Ferroli (1)
        • Реле (датчик) давления Ferroli (2)
        • Теплообменники Ferroli (3)
      • Запчасти на Ferroli Diva (2)
      • Запчасти на Ferroli Divabel (1)
      • Запчасти на Ferroli Domina (1)
      • Запчасти на Ferroli Domiproject (3)
      • Запчасти на Ferroli Fortuna (1)
      • Запчасти на Ferroli PEGASUS (1)
      • Запчасти на Ferroli Prextherm (1)
      • Запчасти на Fondital (33)
        • Вентиляторы Fondital (1)
        • Воздушные и предохранительные клапаны Fondital (3)
        • Газовые клапана, электромагниты Fondital (1)
        • Группа ГВС и гидравлические комплектующие Fondital (2)
        • Датчики NTC и температуры Fondital (3)
        • Краны подпитки Fondital (2)
        • Манометры и термометры Fondital (2)
        • Платы управления Fondital (4)
        • Прессостаты, реле давления Fondital (2)
        • Расширительные баки Fondital (1)
        • Реле протока датчики холла Fondital (2)
        • Теплообменники Fondital (3)
        • Термостаты по перегреву и безопасности Fondital (1)
        • Электроды розжига и ионизации Fondital (1)
      • Запчасти на Fondital Antea (8)
      • Запчасти на Fondital Capri (1)
      • Запчасти на Fondital Delfis (6)
      • Запчасти на Fondital Flores (3)
      • Запчасти на Fondital Formentera (3)
      • Запчасти на Fondital Itaca (3)
      • Запчасти на Fondital Minorca (2)
      • Запчасти на Fondital Nias (1)
      • Запчасти на Fondital Nibir (1)
      • Запчасти на Fondital Orion, (1)
      • Запчасти на Fondital Panarea (4)
      • Запчасти на Fondital Tahiti (4)
      • Запчасти на Fondital Victoria Compact (8)
      • Запчасти на Fondital Vigro (1)
      • Запчасти на Gefest (2)
        • Газовые клапана, электромагниты Gefest (1)
        • Платы управления Gefest (1)
      • Запчасти на Haier (1)
      • Запчасти на Immergas (32)
        • Вентиляторы Immergas (3)
        • Воздушные и предохранительные клапаны Immergas (1)
        • Газовые клапана, электромагниты Immergas (5)
        • Группа ГВС и гидравлические комплектующие Immergas (2)
        • Краны подпитки Immergas (1)
        • Манометры и термометры Immergas (1)
        • Платы управления Immergas (4)
        • Прессостаты, реле давления Immergas (1)
        • Прочее Immergas (1)
        • Реле (датчики) давления воды Immergas (2)
        • Реле протока, датчики холла Immergas (2)
        • Теплообменники Immergas (4)
        • Электроды розжига и ионизации Immergas (1)
      • Запчасти на Immergas EOLO Mythos (4)
      • Запчасти на Immergas EOLO Star (15)
      • Запчасти на Immergas Maior Eolo (2)
      • Запчасти на Immergas MINI (2)
      • Запчасти на Kiturami (9)
        • Вентиляторы Kiturami (1)
        • Воздушные и предохранительные клапаны Kiturami (1)
        • Датчики NTC и температуры Kiturami (2)
        • Краны подпитки kiturami (1)
        • Реле протока датчики холла (2)
        • Теплообменники Kiturami (2)
      • Запчасти на kiturami Twin Alpha (1)
      • Запчасти на Kiturami World 3000 (1)
      • Запчасти на Kiturami World 5000 (2)
      • Запчасти на Kiturami World Plus (2)
      • Запчасти на Master Gas Seoul (12)
        • Газовые клапана, электромагниты Master Gas Seoul (1)
        • Группа ГВС и гидравлические комплектующие Master Gas Seoul (1)
        • Датчики NTC и температуры Master Gas Seoul (1)
        • Платы управления Master Gas Seoul (3)
        • Реле (датчики) давления Master Gas Seoul (1)
        • Реле протока и датчики холла Master Gas Seoul (1)
        • Теплообменники Master Gas Seoul (2)
      • Запчасти на Mora-TOP (2)
        • Газовые клапана, электромагниты Mora-TOP (1)
        • Расширительные баки Mora-TOP (1)
      • Запчасти на Navien (51)
        • Вентиляторы Navien (4)
        • Газовые клапана, электромагниты Navien (3)
        • Группа ГВС и гидравлические комплектующие Navien (3)
        • Датчики NTC и температуры Navien (3)
        • Краны подпитки Navien (1)
        • Манометры и термометры Navien (2)
        • Платы управления Navien (4)
        • Прессостаты, реле давления Navien (7)
        • Расширительные баки Navien (1)
        • Реле протока, датчики холла Navien (2)
        • Теплообменник Navien (5)
        • Термостаты по перегреву и безопасности Navien (2)
        • Трансформатор розжига Navien (2)
        • Электроды розжига и ионизации Navien (5)
      • Запчасти на Navien Ace (14)
      • Запчасти на Navien Atmo (6)
      • Запчасти на Navien Deluxe (23)
      • Запчасти на Navien Deluxe Coaxial (7)
      • Запчасти на Navien Prime (7)
      • Запчасти на Navien Smart Tok (5)
      • Запчасти на Nobel (1)
      • Запчасти на Protherm (46)
        • Вентиляторы Protherm (1)
        • Воздушные и предохранительные клапана Protherm (2)
        • Газовые клапана, электромагниты Protherm (6)
        • Группа ГВС и гидравлические комплектующие Protherm (3)
        • Датчик NTC и температуры Protherm (2)
        • Изоляция камеры сгорания Protherm (1)
        • Манометры и термометры Protherm (1)
        • Платы управления Protherm (9)
        • Прессостаты, реле давления воздуха Protherm (3)
        • Расширительные баки Protherm (3)
        • Реле (датчик) давления Protherm (2)
        • Реле протока датчики холла Protherm (3)
        • Теплообменники Protherm (4)
        • Электроды розжига и ионизации Protherm (6)
      • Запчасти на Protherm Gepard (6)
      • Запчасти на Protherm Jaguar (1)
      • Запчасти на Protherm Klom (1)
      • Запчасти на Protherm KLZ (1)
      • Запчасти на Protherm Leopard (3)
      • Запчасти на Protherm Lynx (5)
      • Запчасти на Protherm Медведь (3)
      • Запчасти на Protherm Пантера (6)
      • Запчасти на Protherm Рысь (3)
      • Запчасти на Protherm Скат (4)
      • Запчасти на Protherm Тигр (2)
      • Запчасти на Radiant (3)
        • Газовые клапана, электромагниты Radiant (1)
        • Расширительные баки Radiant (1)
      • Запчасти на Rens (1)
      • Запчасти на Riello (8)
      • Запчасти на Rihters (2)
        • Газовые клапана, электромагниты Rihters (1)
        • Расширительные баки Rihters (1)
      • Запчасти на Rinnai (2)
      • Запчасти на Rocterm (1)
      • Запчасти на Sime (18)
        • Вентиляторы Sime (2)
        • Газовые клапана, электромагниты Sime (2)
        • Датчики NTC и температуры Sime (1)
        • Краны подпитки Sime (1)
        • Манометры и термометры Sime (1)
        • Платы управления Sime (3)
        • Прессостаты, реле давления Sime (1)
        • Расширительные баки Sime (1)
        • Теплообменники Sime (2)
        • Электроды, розжига и ионизации Sime (3)
      • Запчасти на Sime Brava ONE (4)
      • Запчасти на Sime Brava SLIM (3)
      • Запчасти на Sime Format (2)
      • Запчасти на Sime Metropolis (1)
      • Запчасти на Solly (1)
      • Запчасти на Termal (1)
      • Запчасти на Vaillant (6)
        • Прессостаты, реле давления Vaillant (1)
        • Расширительные баки (1)
      • Запчасти на Viessmann (49)
        • Вентиляторы Viessmann (3)
        • Воздушные и предохранительные клапаны Viessmann (2)
        • Газовые клапана, электромагниты Viessmann (3)
        • Группа ГВС и гидравлические комплектующие Viessmann (3)
        • Кран подпитки Viessmann (1)
        • Манометры, термометры Viessmann (1)
        • Платы управления Viessmann (3)
        • Прессостаты, реле давления Viessmann (2)
        • Прочее Viessmann (1)
        • Расширительные баки Viessmann (2)
        • Реле протока, датчики холла Viessmann (3)
        • Теплообменники Viessmann (5)
        • Термостаты по перегреву и безопасности Viessmann (2)
        • Электроды розжига и ионизации Viessmann (3)
      • Запчасти на Westen (2)
        • Теплообменники Wester (1)
      • Запчасти на Wolf (1)
      • Запчасти на ZOOM Boilers Master (1)
      • Запчасти на Альфа-Калор (46)
        • Вентиляторы Альфа Калор (4)
        • Газовые клапана, электромагниты Альфа Калор (1)
        • Группа ГВС и гидравлические комплектующие Альфа Калор (2)
        • Датчики NTC и температуры Альфа Калор (2)
        • Платы управления Альфа-Калор (12)
        • Прессостаты, реле давления Альфа Калор (2)
        • Прочее Альфа Калор (4)
        • Расширительные баки Альфа Калор (2)
        • Теплообменники Альфа Калор (4)
        • Термостаты по перегреву и безопасности Альфа Калор (2)
        • Электроды розжига и ионизации Альфа Калор (4)
      • Запчасти на АОГВ (5)
        • Вентиляторы АОГВ (1)
        • Группа ГВС и гидравлические комплектующие АОГВ (1)
        • Платы управления АОГВ (2)
        • Теплообменники АОГВ (1)
      • Запчасти на Нева (52)
      • Запчасти от Demrad (1)
    • Запчасти по маркам производителей (134)
      • Арматура от SYR (12)
      • Вентиляторы Fime (2)
      • Запорная, трубопроводная арматура Rastelli Raccordi (7)
      • Запчасти от Bertelli & Partners (1)
      • Запчасти от CEME (1)
      • Запчасти от CEWAL (1)
      • Запчасти от EBM-papst (4)
      • Запчасти от Honeywell (37)
      • Запчасти от Huba Control (10)
      • Запчасти от Siemens (2)
      • Запчасти от SIT Group (3)
      • Запчасти от VALMEX GROUP (7)
      • Насосы Grundfos (6)
      • Насосы Wilo (24)
      • Платы управления от Nordgas (5)
      • Расширительные баки и гидроаккумуляторы от CIMM (2)
      • Теплообменник и расширительные баки Zilmet (10)
    • Изоляция камеры сгорания (18)
    • Краны подпитки (20)
    • Магниевые аноды и ТЭНы (3)
    • Манометры, Термометры, Термоманометры (28)
    • Мембраны (3)
    • Платы управления, розжига, дисплея (116)
    • Расширительные баки (25)
    • Реле (датчик) давления (24)
    • Реле давления дыма (прессостат) (20)
    • Реле протока и датчики Холла (28)
    • Ручки, пьезорозжиг, кнопки котлов и колонок (6)
    • Температурные датчики (реле) (47)
    • Теплообменники (97)
    • Термопары (2)
    • Термостаты по перегреву и безопасности (26)
    • Трансформаторы розжига (7)
    • Уплотнения, расходный материал (35)
    • Циркуляционные насосы, улитки (41)
    • Электроды розжига и ионизации (60)
• Запчасти для Termet (3)
  • Вентиляторы Termet (1)
  • Платы управления Termet (2)
• Запчасти для Viessmann Vitopend 100 (24)
  • Запчасти для Viessmann Vitopend 100 WH04 (1)
  • Запчасти для Viessmann Vitopend 100 WH0A (6)
  • Запчасти для Viessmann Vitopend 100 wh2b (14)
  • Запчасти на Viessmann Vitopend Wh2D (10)
• Запчасти на Ariston Class 24 (1)
• Запчасти на Ariston MATIS (16)
• Запчасти на Ariston UNO (4)
• Запчасти на Fondital ANTEA (2)
• Запчасти на Immergas EOLO MAIOR (6)
• Запчасти на Immergas EOLO MINI (5)
• Запчасти на Immergas Nike star (9)
• Запчасти на immergas Victrix (5)
• Запчасти на Viessmann Vitodens 200 (6)
• Оборудование (588)
  • Бытовое оборудование (295)
    • Бойлеры (23)
      • Бойлеры Beretta (12)
      • Бойлеры Bosch (11)
    • Водонагреватели (118)
      • Водонагреватели Austria Email (8)
      • Водонагреватели Beretta (13)
      • Водонагреватели Bosch (14)
      • Водонагреватели Gorenje (68)
      • Водонагреватели Neva (12)
      • Водонагреватели VilTerm (3)
    • Комплектующие системы отопления (10)
    • Котлы отопления (167)
      • Котлы BaltGaz (5)
      • Котлы Beretta (45)
      • Котлы Bosch (54)
      • Котлы Chaffoteaux (34)
      • Котлы Kospel (4)
      • Котлы Riello (6)
      • Котлы Sime (14)
      • Котлы БАСТИОН (4)
      • Котлы ЭВАН (1)
  • Дополнительное оборудование (279)
    • Автоматика (30)
      • ИБП (1)
      • Контролеры (7)
      • Стабилизаторы напряжения (3)
      • Температурные датчики (9)
      • Терморегуляторы, пульты (10)
    • Арматура (150)
      • 3-ходовые клапаны и приводы (9)
      • Балансировачная (10)
      • Группы быстрого монтажа (15)
      • Запорно-регулирующая (40)
      • Коллекторная (18)
      • Предохранительная (7)
      • Радиаторная (34)
      • Смесительные узлы (10)
      • Трубы и система пожаротушения (1)
    • Блоки контроля герметичности (1)
    • Газовые рампы и мультиблоки (3)
    • Набор с инструментом (1)
    • Насосы (93)
      • Дренажные насосы (16)
      • Канализационные установки (10)
      • Насосные станции (9)
      • Насосы для повышения давления (6)
      • Поверхностные насосы (5)
      • Скважинные насосы (19)
      • Циркуляционные насосы (28)
    • Пульты управления (3)
  • Промышленное оборудование (20)
    • Горелки (14)
      • Газовые горелки (7)
      • Двухтопливные горелки (3)
      • Дизельные горелки (4)
      • Мазутные горелки (4)
    • Промышленные котлы (6)
  • Система сборки гибких нержавеющих трубок (7)
• Распродажа оборудования (5)
• Универсальная гибкая подводка Flexira для воды и газа (5)
  • Гибкие трубки Flexira (5)

Фильтр по Бренду

• Ariston (3)
• BaltGaz (3)
• Baxi (3)
• Beretta (3)
• Biasi (3)
• Bongioanni (3)
• Bosch (3)
• Buderus (3)
• Chaffoteaux (3)
• De Dietrich (3)
• Demrad (3)
• Ferroli (3)
• Fondital (3)
• Hermann (3)
• Imergas (3)
• Junkers (2)
• Master Gas Seoul (3)
• Mora (2)
• Nova Florida (3)
• Protherm (3)
• Riello (3)
• Sime (3)
• Termet (3)
• Tiberis (3)
• Unical (3)
• Universal (6)
• Vaillant (3)
• Viessmann (4)
• Альфа-Калор (3)

конденсатоотводчики | Уотсон Макдэниел

Продукты

конденсатоотводчики

• Введение
• Типы конденсатоотводчиков
• Капельное применение
• Технологическое применение
• Трассирование

Зачем нужны конденсатоотводчики?

Конденсатоотводчик представляет собой клапан специального назначения, который открывается при наличии конденсата и закрывается, когда через него пытается пройти пар. Конечная цель пара ловушка предназначена для того, чтобы конденсат (вода, образующаяся при конденсации пара) и воздух сбрасывать из паровой системы, предотвращая потерю свежего пара.

КОНДЕНСАТ (вода): каждый раз, когда пар высвобождает свою скрытую тепловую энергию, пар снова превращается в жидкость. Эта вода называется конденсатом. Это преобразование пара в конденсат будет происходить в радиаторе, обогревающем комнату, тепло теплообменник, производящий горячую воду, труба, передающая пар на большие расстояния, или любой другой другой процесс, использующий пар.

ВОЗДУХ: До того, как будет включен пар и система остынет, воздух будет существовать во всех трубы и технологическое оборудование, такое как радиаторы и теплообменники. Этот воздух должны быть удалены из всей системы, чтобы позволить пару войти и достичь его предполагаемые места использования.

Руководство по выбору конденсатоотводчика

Капельное применение: «Капельные ловушки»

Капельное применение относится к сливу конденсата, который образуется в распределительных трубопроводах при транспортировке пара от котла к месту его использования. Устранение этого конденсата защищает клапаны и трубопроводы от протягивания проволоки и гидравлического удара. Поскольку конденсатные нагрузки, как правило, минимальны, пар ловушки с меньшими отверстиями обычно выбираются для увеличения срока службы. Разумно рассматривать одну ловушку, которая может работать в широком диапазоне частот. диапазон давления для упрощения выбора и сокращения складских запасов. Другие факторы, которые следует учитывать при выборе каплеуловителей, включают: конструкция, номинальное давление, ремонтопригодность, эффективность, ориентация при установке, а также способность конденсатоотводчика выдерживать холодный климат, перегрев пар, накипь и мусор.

Технологические приложения: «Процессные ловушки»

Технологическое применение относится к отводу конденсата, который образуется во время процесса, использующего присущую пару скрытую тепловую энергию. Эти приложения обычно требуются конденсатоотводчики с относительно высокой емкостью по конденсату. В большинстве технологических процессов важно выпускать воздух, присутствующий в систему во время запуска, чтобы пар мог быстро попасть в систему. Хотя для этой цели можно использовать отдельные воздухоотводчики, имеет смысл выбрать ловушка с эффективной вентиляцией воздуха. Поскольку многие технологические процессы управляются путем регулирования подачи пара, важно также выбрать конденсатоотводчик, способный выдерживать различные нагрузки по конденсату. Конденсатоотводчик должен иметь достаточную мощность для отвода конденсата даже при дифференциальное (орфографическое) давление в ловушке низкое. Эти условия низкого давления обычно возникают в технологических процессах, где регулирующие клапаны или другие типы регулирующих клапанов используются для регулирования подачи пара в технологическое оборудование. Если конденсатоотводчик имеет значительно больший размер, Это может привести к более быстрому износу и прохождению пара в трубопровод возврата конденсата. Наиболее распространенный тип конденсатоотводчика, используемый для технологические приложения — это поплавково-термостатический (F&T) стиль.

Приложения для отслеживания: «Отслеживание ловушек»

Обогреватели Области применения относятся к использованию пара для повышения температуры продукта, процесса или части оборудования с помощью трубок или какого-либо типа рубашечное устройство, заполненное паром. Эти приложения обычно используются для улучшения потока жидкостей с высокой вязкостью или предотвращения трубопроводов и оборудование от замерзания. Относительно небольшие ловушки, используемые для этих целей, называются «трассирующими ловушками». Некритическое приложение для отслеживания может быть полезен термостатический конденсатоотводчик, который переохлаждает и накапливает некоторое количество конденсата – регулируемый биметаллический конденсатоотводчик предлагает дополнительные контроль температуры. Термодинамические ловушки идеально подходят для критически важных систем обогрева, где резервирование конденсата не допускается.

Типы конденсатоотводчиков

Наиболее распространенное использование:
Применение в технологических процессах от моделей ОВКВ низкого давления для отопления жилых помещений до промышленных моделей из литой стали и нержавеющей стали для химических и нефтехимических заводов до 450 фунтов на квадратный дюйм. Подходящая альтернатива для капельного применения до 200 фунтов на кв. дюйм.

Поплавковый и термостатический (F&T):

Поплавковые и термостатические конденсатоотводчики содержат поплавковый клапан для непрерывного выпуска конденсата и термостатический воздухоотводчик, который выпускает воздух. Доступные материалы корпуса: чугун, ковкий чугун, литая сталь и нержавеющая сталь для давления до 450 фунтов на квадратный дюйм. (Ловушки F&T называются механическими ловушками.)

Типичные области применения : Клапаны F&T являются наиболее часто используемыми ловушками как для периодических процессов, так и для непрерывных процессов с быстро меняющимися давлениями и нагрузками.

Преимущества: КПД быстро реагируют на изменения нагрузки и давления, выбрасывают большое количество воздуха, присутствующего при запуске, что позволяет пару быстро поступать в систему, непрерывно сбрасывают конденсат по мере его образования и предлагают широкий диапазон мощностей для любого технологического применения.

Другие факторы, которые следует учитывать: Узкие диапазоны рабочего давления F&T требуют особого внимания при выборе. Поскольку они не являются самодренирующими, они подвержены замерзанию. Для правильной работы корпус ловушки должен быть установлен вертикально.

Наиболее распространенное использование:
Системы капельного орошения общего назначения с давлением выше 30 фунтов на кв. дюйм, а также капельные системы высокого давления с перегревом.

Термодинамический (TD, Диск):

Термодинамическая ловушка проста и компактна с одной подвижной частью (диском), которая открывается для слива конденсата и закрывается при наличии пара. Доступны материалы корпуса из нержавеющей и легированной стали для давления до 3600 фунтов на кв. дюйм.

Типичные области применения: Широко используется в капельных системах с более высоким давлением и в критически важных системах обогрева (где резервирование конденсата не допускается).

Преимущества: Прочная конструкция, работу легко проверить благодаря отчетливой цикличности, относительно небольшой размер с меньшей пропускной способностью, одна модель работает в широком диапазоне давлений в отличие от механических конденсатоотводчиков, отлично подходит для перегретого пара, самодренируется при вертикальной установке для предотвращения замораживание.

Другие факторы, которые следует учитывать: Ограниченная вентиляция воздуха, влажный климат может увеличить частоту циклов, чувствителен к избыточному противодавлению, в некоторых системах взрывной разряд может быть нежелательным.

Наиболее распространенное использование:
Термостатические ловушки промышленного типа чрезвычайно универсальны. Их использование может варьироваться от систем капельного орошения общего назначения до небольших и средних систем нагрева.

Термостатический:

Термостатический конденсатоотводчик содержит сварной термоэлемент из нержавеющей стали промышленного назначения для тяжелых условий эксплуатации, предназначенный для контроля сброса конденсата путем измерения разницы температур между паром и более холодным конденсатом. Доступные материалы корпуса: чугун, нержавеющая сталь и легированная сталь с конструкцией теплового элемента для давления до 650 фунтов на кв. дюйм. Биметаллическая конструкция серии WPN выдерживает давление до 2260 фунтов на кв. дюйм.

Типичные области применения: Чрезвычайно универсальные и энергоэффективные, эти ловушки подходят для широкого спектра применений. Конструкции термоэлементов подходят для применения в самых разных областях: от систем капельного орошения и обогрева общего назначения до процессов мелко- и среднесерийного производства. Биметаллические конструкции могут использоваться в системах с высоким давлением, капельным перегревом или в системах обогрева с более низким давлением.

Преимущества: Самодренирующийся при вертикальной установке для предотвращения замерзания, одиночная модель работает в широком диапазоне давлений в отличие от механических конденсатоотводчиков, маленькие и компактные, с производительностью, аналогичной более крупным механическим конденсатоотводчикам (F&Ts & IBs), превосходные возможности вентиляции, сварной термоэлемент из нержавеющей стали и биметаллические элементы чрезвычайно прочны, умеренный выброс из-за меньшего пара вторичного испарения, выбор между сильфоном при отказе или при отказе.

Другие факторы, которые следует учитывать: Можно ожидать некоторого резервного конденсата, тепловой элемент конструкция не рекомендуется для перегретых применений.

Наиболее распространенное использование:
Используется в системах капельного орошения, где чрезмерная грязь и мусор могут представлять серьезную проблему. Они могут служить альтернативой F&T в технологических процессах, где не требуется отвод воздуха с помощью конденсатоотводчика.



Перевернутый ковш (IB):

Ловушка с перевернутым ведром использует перевернутый ковш в качестве поплавкового устройства для управления открытием и закрытием пробки и седла для выпуска конденсата. Доступные материалы корпуса: чугун и нержавеющая сталь для давления до 450 фунтов на кв. дюйм. (Ловушки IB называются механическими ловушками.)

Типичные области применения: Эти ловушки имеют выпускное отверстие, расположенное в верхней части корпуса ловушки, что делает их идеальными для капельного применения в системах, содержащих чрезмерное количество накипи и мусора. Их можно рассматривать для технологических применений, где вентиляция воздуха менее важна или обрабатывается отдельным воздухоотводчиком. 9№ 0004

Преимущества: Прочная и простая конструкция, выходное отверстие, установленное сверху, меньше подвержено поломке из-за грязи и мусора, срок службы часто превышает срок службы ловушек других типов.

Другие факторы, которые следует учитывать: Ограниченные возможности вентиляции воздуха, может утратить свою основную способность, что приведет к выходу из строя, узкие диапазоны рабочего давления требуют большей осторожности при выборе, не самодренируется, поэтому подвержен замерзанию, установка в одном положении, фиксированное отверстие на ковше допускает небольшую утечку пара, физический размер может быть большим и требовать дополнительной поддержки.

Капельное применение

Капельное применение относится к сливу конденсата, который образуется в распределительных трубопроводах при транспортировке пара от котла к месту его использования. Устранение этого конденсата защищает клапаны и трубопроводы от протягивания проволоки и гидравлического удара. Так как конденсатные нагрузки, как правило, минимальны, конденсатоотводчики с меньшими отверстиями обычно выбирают для увеличения срока службы. Разумно рассматривать одну ловушку, которая может работать в широком диапазоне давлений. диапазон, чтобы упростить выбор и уменьшить запасы. Другие факторы, которые следует учитывать при выборе каплеуловителей, включают: материалы конструкции, номинальное давление, ремонтопригодность, эффективность, ориентация установки, а также способность ловушки выдерживать холодный климат, перегретый пар, накипь, и мусор.

Конденсат в паровых системах

Конденсат образуется, когда пар отдает свою энергию при прохождении через пар системы, заставляя ее снова превратиться из газа в жидкость. Этот конденсат приводит к ухудшению производительность системы и потенциальные проблемы безопасности. Как на диаграмме ниже, когда конденсат не удаляется из системы должным образом, он может скапливаться в «пробку». Когда эта «пробка» встречает точку сопротивления, такую ​​как изгиб трубопровода или редукционный клапан, происходит сильный удар (т.е. эффект гидравлического удара) и может привести к поломке или повреждению трубопроводной системы.

Капельница в паровой магистрали

Конденсатоотводчики сливаются через капельницу и располагаются на расстоянии друг от друга через каждую пару сто футов. Капельница надлежащего размера будет иметь диаметр, равный диаметру паровой трубы. размер основной трубы до 4”. Неправильно выбранный диаметр трубы будет препятствовать правильному дренаж конденсата. Перед конденсатоотводчиком рекомендуется использовать сетчатые фильтры. так как в конденсатоотводчик может попасть мусор или окалина, что приведет к преждевременному выходу из строя.

Капельница перед регулятором или регулирующим клапаном

Регуляторы или регулирующие клапаны обычно используются для снижения давления в магистрали высокого давления до более управляемого давления в процессе. Обычно капельницы устанавливаются непосредственно перед регуляторами и регулирующими клапанами, обеспечивая сухой пар и сводя к минимуму эрозию трима клапана и затопление корпусов клапанов.

Паровой сепаратор в паровой магистрали

Сепараторы используются на паропроводах и паропроводах для удаления вода в пар. Пар проходит через сепаратор, а конденсат падает. самотеком на дно, где его необходимо сбросить через конденсатоотводчик. Ф&Т ловушки рекомендуются для этого приложения.

Модели конденсатоотводчиков для капельного применения

Модели конденсатоотводчиков предназначены для капельного применения для защиты паропроводов и паропроводов. Когда перечисленные ловушки устанавливаются через каждые 200 футов, они будет иметь достаточную мощность для работы с типичными нагрузками для прогрева в должным образом изолированном 8-дюймовом паропроводе. См. диаграмму нагрузки при прогреве в разделе «Технические вопросы». Перечисленные модели могут работать с паропроводами значительно большего диаметра, чем 8 дюймов. Размер паропровода, расстояние между конденсатоотводчиками, качество изоляции, температура окружающей среды и все условия запуска должны быть учтены.

Термодинамический

Термодинамический дисковый конденсатоотводчик (TD) прост и компактен и является одним из основных вариантов для капельных систем с давлением более 30 фунтов на кв. дюйм. Серия TD600 с интегральной цельной конструкцией корпуса и седла является наиболее экономичной и обычно используется для давления до 600 фунтов на квадратный дюйм. 1/2″ и 3/4″ TD600L удовлетворит потребность в емкости большинства систем капельного полива (модели “S” имеют встроенные сетчатые фильтры). Серия TD600 не может быть сварена в линию. Серии TD700S и TD900S ремонтируются в процессе эксплуатации и могут быть приварены к трубопроводу.

В отдел термодинамики

Поплавковый и термостатический

Поплавково-термостатический (F&T) конденсатоотводчик является основным выбором для технологических процессов. Однако для капельного применения их можно эффективно использовать при давлении до 125 фунтов на кв. дюйм в серии WFT и 225 фунтов на кв. дюйм в серии FTT; для более высоких давлений требуются большие размеры корпуса, что делает конденсатоотводчики F&T менее экономичным и желательным решением для капельного обслуживания. 3/4-дюймовый WFT-125 или 1/2-дюймовый и 3/4-дюймовый FTT-225 удовлетворит потребности большинства капельных систем. Доступны другие диапазоны PMO (максимальное рабочее давление). Для капельных систем выберите PMO, который соответствует или превышает максимальное давление в главном парораспределительном трубопроводе.

К поплавковой и термостатической секциям

Перевернутый ковш (IB)

Ловушки с перевернутым ведром чрезвычайно прочны и имеют выпускное отверстие, установленное в верхней части корпуса ловушки, что делает их менее восприимчивыми к засорению грязью и трубной накипью по сравнению с другими типами ловушек. Выбранные модели IB подходят для большинства систем капельного полива.

К секции перевернутого ковша

Термостатический

Термостатические конденсатоотводчики чрезвычайно универсальны и могут использоваться в самых разных областях: от капельного орошения общего назначения до небольших и средних периодических процессов. Используя сварной термоэлемент из нержавеющей стали для контроля сброса конденсата, эти ловушки позволяют конденсату переохлаждаться, что делает их чрезвычайно энергоэффективными. В результате сбрасываемый конденсат образует меньше пара вторичного вскипания, что снижает нарастание противодавления в линиях возврата конденсата. Одна модель будет работать от 0 до 650 фунтов на кв. дюйм, что упрощает выбор. Чаще всего используется модель WT2001 с корпусом из нержавеющей стали и неремонтопригодной конструкцией. WT3001 и WT2501 имеют те же внутренние компоненты, что и WT2001, однако их крышка с 4 болтами позволяет ремонтировать их в процессе эксплуатации. WT3001 имеет корпус из нержавеющей стали, а WT2501 — чугун.

Серия WPN (не показана) использует биметаллический элемент, рассчитанный на давление до 2260 фунтов на кв. дюйм, и может работать с перегретым паром.

К термостатической секции

Универсальный быстросменный

Универсальные конденсатоотводчики, полностью изготовленные из нержавеющей стали, имеют стационарную установку универсального соединителя с креплением на 2 болта для модуля универсального конденсатоотводчика, что позволяет снимать и заменять конденсатоотводчик за считанные минуты. Эти быстросменные конденсатоотводчики следует рассматривать для всех капельных применений.
• Термодинамический (верхний монтаж) и (боковой монтаж)
• Поплавковый и термостатический
• Термостатический
• Перевернутый ковш

К универсальной быстросменной секции

Технологические приложения

Технологические приложения относятся к удалению конденсата и воздуха, где происходит фактический процесс с использованием пара. Этот процесс может быть теплом теплообменник, производящий горячую воду, или радиатор, обогревающий комнату, или что-либо еще, что требует использования пара. Ловушки, используемые для технологических приложений, требуют большая способность обработки конденсата по сравнению с конденсатоотводчиками, которые используются для капельного применения. Ловушки, используемые в приложениях процессов, также должны быть способный сбросить большое количество воздуха, присутствующего в системе при запуске.

Непрерывные процессы: Кожухотрубные теплообменники

Кожухотрубчатые теплообменники используются для непрерывных процессов, таких как нагрев непрерывного потока воды или другой жидкости. Shell & Tube тепла Теплообменник содержит несколько трубок внутри для оптимизации теплопередачи в процесс. В большинстве случаев технологическая жидкость проходит через внутри труб, а пар окружает трубы снаружи и удерживается внутри кожуха. Конденсат, который образуется из сконденсированный пар отводится снизу через конденсатоотводчик. Давление пара в теплообменнике регулируется подачей пара. (Регулирующий вентиль. Конденсатоотводчик размещается на минимальном расстоянии ниже теплообменника, чтобы способствовать отводу конденсата при низком давлении или частичном давлении. в кожухе теплообменника существует вакуум (14 дюймов соответствует 1/2 фунта на кв. дюйм напора)

Принцип работы: Кожухотрубные теплообменники

Запуск (вентиляционные отверстия открыты)

При запуске теплообменник наполняется воздухом, который необходимо сначала выпускается через вентиляционные отверстия, чтобы пар мог поступать для нагрева. Плавать & Термостатические конденсатоотводчики содержат отдельный термостатический клапан и могут выпускать большие объемы воздуха, присутствующие во время запуска системы. Дополнительный на теплообменнике могут быть установлены воздухоотводчики. Чем быстрее выходит воздух, тем быстрее может войти пар и начаться нагрев.

Пар поступает (ловушка полностью открыта, вентиляционные отверстия закрыты)

Поскольку температура воды холодная, регулирующий клапан полностью открыт для позвольте как можно большему количеству пара заполнить теплообменник. пар конденсатоотводчик должен приспосабливаться к высокой нагрузке конденсата по мере поступления пара и строительное давление. Это давление пара в кожухе теплообменника выталкивает конденсат через конденсатоотводчик в обратную линию.

Периодические процессы: Котел с паровой рубашкой

Котлы с паровой рубашкой используются для периодической обработки и обычно используются на коммерческих предприятиях пищевой промышленности. Чайник с паровой рубашкой содержит нагреваемая жидкость, окруженная изолированной рубашкой, содержащей пар (пар не контактирует с жидкостью). Пар входит в котел, и его тепло затем переносится в жидкость через стенку рубашки, а конденсат выводится снизу. Давление пара в котле регулируется Клапан подачи пара (регулирующий). Конденсатоотводчик размещается на минимальном расстоянии от котла, чтобы способствовать отводу конденсата при низком давлении. или в рубашке котла существует частичный вакуум (14 дюймов эквивалентно 1/2 фунта на квадратный дюйм напорного давления).

Как это работает: Паровой чайник с рубашкой

Запуск — Выпуск воздуха из системы

Воздух, попавший в систему во время остановки системы, должен быть удален так что пар может войти. Поплавковые и термостатические конденсатоотводчики содержат отдельный термостатический воздухоотводчик для выпуска воздуха во время запуска системы.

Примечание. Дополнительные вентиляционные отверстия могут быть установлены в высоких точках системы.

Операция — Слив конденсата из системы

Теперь пар заполняет рубашку при полном рабочем давлении, нагревая содержимое чайник. Пар конденсируется, и давление пара в котле используется для проталкивания конденсата через конденсатоотводчик и в линию возврата конденсата.

Отслеживание приложений

Области применения относится к использованию пара для косвенного повышения температуры продукта или процесса с помощью труб или какого-либо типа кожуха. устройство, наполненное паром. В типичном применении парообогрева трубы из нержавеющей стали или меди наполняются паром и скручиваются или наматываются на трубку. вне трубы или резервуара, содержащего материал, требующий нагрева. Пар внутри трубы передает свое тепло материалу в трубе или резервуаре; к остановить его от замерзания или снизить его вязкость, чтобы облегчить его течение. Для трассировки требуется конденсатоотводчик для удаления конденсата и воздуха из система. Наиболее распространенным выбором ловушек для систем трассировки является термостатический тип. В зависимости от конкретного приложения отслеживания часто желательно иметь запас конденсата в трубке.

Области применения для обогрева пара:		Выбор основной ловушки	Особые примечания
Стандартная услуга	Предпочтительно некоторое резервирование конденсата	Термостатический	Термостатические ловушки подходят для большинства приложений для обогрева пара; для критического пара отслеживание приложений, где нет резервной копии конденсат можно допустить, следует использовать термодинамические ловушки.
Критическая служба	Не допускается резервирование конденсата	Термодинамический

Трассировка вертикальных конвейеров

Трубки можно обернуть вокруг трубопровода с помощью конденсатоотводчика, установленного в нижней точке, чтобы конденсат мог свободно стекать под действием силы тяжести. Частичный резерв конденсата с помощью термостатической ловушки.

Трассировка горизонтальных конвейеров

Трубки не должны оборачиваться вокруг горизонтальных трубопроводов, иначе конденсат будет собираться в нижних точках. После отключения конденсат, оставшийся в системе, потенциально может замерзнуть. Следовательно, трубы для обогрева следует прокладывать параллельно любому трубопроводу и с небольшим уклоном в сторону конденсатоотводчика, чтобы способствовать отводу конденсата.

Биметаллический конденсатоотводчик с регулируемой температурой нагнетания

В тех случаях, когда перегрев жидких продуктов в трубопроводе может быть проблемой, следует рассмотреть регулируемый биметаллический конденсатоотводчик, такой как WT5000 (показан). Температуру конденсата на выходе можно регулировать вручную, чтобы контролировать количество резервного конденсата в трубке электроспутника. Этот метод можно использовать для контроля температуры продукта в трубопроводе.

Меньше Больше

Термодинамические конденсатоотводчики чаще всего используются для капельного Приложения. Они чрезвычайно компактны и прочны, имеют только один подвижная часть. Доступны модели с сетчатым фильтром, варианты ремонта в линии и сверхвысокого давления.

Термостатические ловушки используются для капельного орошения, отслеживания и технологических процессов. Компактный размер с отличной вентиляцией позволяет быстро запуск системы.

Поплавковые и термостатические конденсатоотводчики чаще всего используются в технологических процессах. применения, такие как теплообменники, котлы с рубашкой и воздушные обменники. Сбрасывают конденсат сразу по мере его образования и обладают отличной вентиляцией.

Сифоны с перевернутым ведром в основном используются в системах капельного полива. Прочный и простая конструкция менее подвержена поломке из-за грязи и накипи с долгий срок службы. Их можно использовать в технологических процессах, где воздух конденсатоотводчики не требуют вентиляции.

Эти конденсатоотводчики можно заменить за считанные минуты, не отвинчивая резьбу. трубопровод. Для снятия и замены используется гаечный ключ с открытым зевом или торцевой головкой. ловушка.

Эти ловушки изготовлены из полированной стали 316SS и используются в чистых или применение пара в гигиенических целях в основном используется в фармацевтике, биотехнологии, и пищевой промышленности.

Биметаллические конденсатоотводчики используются в системах капельного орошения, а также в некоторых системах обогрева. и способны выдерживать чрезвычайно высокое давление.

Коллекторы используются для подачи пара в систему обогрева и для сбор конденсата. Обычно используется на химических и нефтехимических заводах. нефтеперерабатывающие заводы, где сгруппированы несколько приложений для обогрева пара вместе.

Радиаторные конденсатоотводчики представляют собой термостатические конденсатоотводчики, специально разработанные для удаления конденсата и воздуха из двухтрубных систем парового отопления.

Контрольные клапаны конденсатоотводчиков, диффузоры

Выбор конденсатоотводчиков — технологическое оборудование

Дом / Узнать о паре /

Содержимое

• Введение – Почему конденсатоотводчики?
• Термостатические конденсатоотводчики
• Механические конденсатоотводчики
• Термодинамические конденсатоотводчики
• Соображения по выбору конденсатоотводчиков
• Выбор конденсатоотводчиков – Оборудование для столовых Оборудование для перекачки масла Больничное оборудование
• Выбор конденсатоотводчиков — промышленные сушилки
• Выбор конденсатоотводчиков – прачечные и прессы
• Выбор конденсатоотводчиков — технологическое оборудование
• Выбор конденсатоотводчиков — оборудование для обогрева помещений
• Выбор конденсатоотводчиков – редукционные клапаны для паровых баков и баков
• Теория вентиляции
• Приложения для вентиляции
• Тестирование и техническое обслуживание конденсатоотводчиков
• Потери энергии в конденсатоотводчиках

Назад, чтобы узнать о паре

Выбор конденсатоотводчиков — технологическое оборудование

В данное руководство включены таблицы выбора и рекомендации по выбору конденсатоотводчиков для ряда различных процессов, включая варочные котлы, реторты, варочные котлы, котлы, ребойлеры, испарители и вулканизаторы.

 A – лучший выбор, B – приемлемая альтернатива, ¹ (параллельный вентиляционный клапан), ² (с охлаждающей ножкой длиной 1 м), ⁶ (антивоздушный запорный диск).

Стационарные варочные котлы

Технологические варочные котлы используются во многих отраслях промышленности для нагрева широкого спектра материалов и почти всегда должны нагревать их содержимое как можно быстрее. В этом отношении они отличаются от столовых варочных котлов. Давление пара обычно высокое, а эффективное удаление воздуха и конденсата составляет
жизненно важно. Сифоны, установленные на стационарных производственных лотках, должны очень быстро сбрасывать конденсат и воздух и должны справляться с нагрузкой по конденсату, которая широко варьируется в зависимости от начальных и рабочих условий.
Идеальным выбором является поплавковая термостатическая ловушка. Рубашка запустится быстрее, если вентиляционное отверстие будет расположено напротив места входа пара. Обычно для этого предусмотрены условия.
На рис. 11.9.1 показан поплавковый термостатический конденсатоотводчик, установленный близко к месту слива. Термодинамическая ловушка может быть полезной альтернативой, особенно там, где выпускное отверстие находится близко к земле, но для максимальной производительности может потребоваться установка вентиляционного отверстия в байпасе вокруг термодинамической ловушки.
Термостатические конденсатоотводчики с уравновешенным давлением также можно использовать на небольших лотках, но они должны быть установлены на охлаждающей ножке без изоляции.

На рис. 11.9.2 показано устройство, когда конденсатоотводчик не может быть установлен под поддоном, а конденсат удаляется по внутренней стационарной сифонной трубе через поплавково-термостатический конденсатоотводчик с выпуском парового затвора.

Опрокидывающиеся технологические тигли

Особенность всех опрокидывающихся тиглей с рубашкой (рис. 11.9.2) заключается в том, что условия блокировки пара всегда присутствуют, как бы близко к тигле ни был установлен конденсатоотводчик. Причина в том, что конденсат должен проходить через восходящую трубку от нижней части кожуха к выпускной цапфе. Этот восходящий канал заполняется паром и заставляет ловушку оставаться закрытой, тем самым удерживая конденсат, если не будут приняты надлежащие меры предосторожности. Сифон должен иметь функцию разблокировки парового затвора.

Если пар поступает в рубашку сверху, дополнительное вентиляционное отверстие на рубашке сократит время запуска.​

Реторты

Реторты обычно представляют собой большие сосуды, в которые помещается продукт для обработки или приготовления с использованием пара относительно низкого давления.
Примером может служить реторта для консервирования, в которую помещаются запечатанные банки с пищевыми продуктами. Затем пар используется для нагрева или приготовления содержимого банки. Когда дверца закрыта, очень важно убедиться, что весь воздух и конденсат удалены и заменены сухим насыщенным паром. Идеально подходит поплавково-термостатический конденсатоотводчик (со встроенным воздухоотводчиком), особенно благодаря его способности пропускать большие объемы конденсата при относительно низком давлении.
В таком большом паровом пространстве удаление воздуха может быть проблемой. Если не удалить весь воздух, температура процесса упадет, что приведет к порче продукта. Если впускное отверстие для пара находится внизу, установите воздухоотводчики уравновешенного давления вверху. Если пар поступает сверху, добавьте дополнительные вентиляционные отверстия внизу (рис. 11.9.3).

Промышленные автоклавы

На рис. 11.9.4 показан альтернативный метод вентиляции большого автоклава с использованием автоматического регулятора температуры в качестве вентиляционного отверстия большой мощности. Там, где есть цикл охлаждения, ловушки и вентиляционные отверстия должны быть соответствующим образом закрыты и перекрыты.

Варочные котлы

Тепло обеспечивается паровой рубашкой, которая при запуске заполняется воздухом. Положение входа пара может быть разным: внизу, посередине или вверху рубашки. Первые два требуют наличия вентиляционных отверстий для сбалансированного давления в верхней части куртки (рис. 11.9.5), но для «верхнего» вентиляционного отверстия установите вентиляционные отверстия ближе к низу. Во всех случаях слейте рубашку с помощью поплавково-термостатических ловушек, как показано на рисунке. Возможными альтернативами являются термодинамические ловушки, но обычно требуется дополнительная вентиляция воздуха. Когда лопатка нагреется, слейте ее с помощью поплавково-термостатической ловушки с паровым затвором.

Нагревательные столы и нагревательные плиты

Они используются во многих отраслях промышленности, и условия могут быть различными, но типичным применением будет секция окончательной сушки гофроагрегата (рис. 11.9.6). Нагревательные плиты или паровые камеры могут иметь различное давление и нагрузку конденсата из-за различий в толщине плиты. Для этого применения подходят как поплавковые термостатические конденсатоотводчики, так и конденсатоотводчики с уравновешивающим давлением, а термодинамические конденсатоотводчики также представляют собой полезную альтернативу.
Как правило, не следует подавать пар с одного конца стола, а сливать конденсат с другого, так как конденсат (и воздух) из любой секции должен пройти через каждую последующую секцию, чтобы попасть в ловушку. Это приведет к увеличению времени нагрева и снижению температуры на концевых участках. Усовершенствованный метод заключается в подаче и осушении каждой секции по отдельности. На рис. 11.9.6 показаны термостатические ловушки и фильтры с уравновешенным давлением, которые обычно подходят для этих таблиц.

Котлы для пивоварения

Это специализированные типы испарителей, требующие особого внимания. Пар обычно подается снизу «котла», а высокая потребность нагревателя может привести к пику на котельной с возможностью заливки, поэтому сепаратор на линии рядом с «котлом» обеспечит подачу сухого пара. доступный.
Базовый змеевик лучше всего осушать с помощью поплавкового термостатического сифона, установленного рядом с выпускным отверстием. Нагреватель должен обеспечивать максимально возможную теплопередачу с плавным выходом, чтобы обеспечить постоянную турбулентность в котле. Для этого требуется ловушка большой емкости с непрерывным выпуском, способная выдерживать большую начальную нагрузку, а также более легкую рабочую нагрузку. Поплавково-термостатическая ловушка идеально подходит для этой задачи.
Вентиляция крайне важна. Если конструкция отопителя предусматривает, что весь воздух выводится через выход для конденсата, преимуществом будет дополнительная возможность отвода воздуха. Использование воздухоотводчика уравновешенного давления, установленного вокруг ловушки, позволит максимально увеличить продувку системы при запуске (Рисунок 11.9.7).
Иногда из-за особенностей конструкции обогревателя воздух собирается в какой-то другой точке, и в этом случае потребуется отдельная вентиляция.

Испарители, каландры и ребойлеры

Испарители сильно различаются по конструкции и назначению, но, по существу, включают в себя некоторую форму теплообменника для нагрева технологической жидкости. Паровой нагреватель обычно представляет собой горизонтальный трубчатый тип, показанный на рис. 11.9.8.
Также используются вертикальные трубы, которые часто располагаются в каландре или корзине для труб с паром снаружи труб. Каландрии могут находиться внутри корпуса испарителя, либо может использоваться внешний нагреватель или ребойлер. Аналогичные соображения применимы ко всем этим случаям.
Скорость конденсации может быть выше при «запуске», чем при кипении, но всегда важна хорошая скорость теплопередачи. Сифон должен работать одинаково хорошо как при тяжелых, так и при легких нагрузках, а воздух должен свободно выходить.
Лучше всего использовать поплавковый термостатический конденсатоотводчик, который следует устанавливать рядом с местом слива конденсата. Если это невозможно, используйте поплавково-термостатический конденсатоотводчик с паровым затвором, а также, при необходимости, внешний воздухоотводчик в байпасе.
Конденсатоотводчик с перевернутым поплавком является альтернативой, когда давление пара очень высокое или присутствует сильный гидравлический удар. При таком расположении всегда необходим байпас вентиляционного отверстия.
Для некоторых обогревателей мощность можно увеличить за счет дополнительного выпуска воздуха. Осушение и удаление воздуха из многоступенчатых испарителей может быть затруднено тем, что одна или несколько ступеней могут работать под вакуумом, и должны быть приняты специальные меры с использованием автоматических насосов-ловушек. Конденсат также может вызывать коррозию. Всегда обращайтесь за советом к специалисту по сливу этого оборудования.

Вулканизаторы

Конденсат из камеры может стать кислым, вызывая коррозию некоторых ловушек. Поплавковая термостатическая ловушка по-прежнему является лучшим выбором или ловушка с перевернутым ведром с отдельным параллельным вентиляционным отверстием. Что бы ни было выбрано, оно должно быть изготовлено из нержавеющей стали, чтобы обеспечить устойчивость к коррозионному воздействию. Конденсат должен быть сброшен в отходы из-за загрязнения.
