Как управлять конвектором встроенным в пол, управление конвектором без вентилятора и с вентилятором

Как управлять конвектором встроенным в пол?
В чем разница в управлении конвектором без вентилятора и с вентилятором?

Конвектор встраиваемый в пол. Отопительный прибор, который уже не нов для украинского рынка отопления, но который оставляет по-прежнему много вопросов. Конечному потребителю не всегда понятно, что это за чудо техники такое, и как с этим прибором управляется в процессе эксплуатации. Многих клиентов все ещё удивляет, зачем продавцы кроме конвектора «навязывают» покупать дополнительную комплектацию к встроенному конвектору и может можно обойтись без неё, чтобы сэкономить бюджет.

• С помощью шаровых кранов
• С помощью термостатического клапана
• С помощью термоголовки с выносным датчиком
• С помощью сервопривода

Хотим открыть занавес для конечного потребителя, какие комплектующие являются обязательными для нормальной работы внутрипольного конвектора, а какие просто увеличивают возможности и упрощают процесс управление внутрипольной батареей.

Управление внутрипольным конвектором без вентилятора, естественная конвекция

1. С помощью шаровых кранов – самый экономный вариант управления. Но это даже тяжело назвать управлением, можно только сделать открыто/закрыто. Для того чтобы это сделать вам необходимо поднять решетку и открыть/закрыть. И так каждый раз. Как это выглядит после монтажа, смотрите ниже.

---

2. С помощью термостатического и запорного клапана – более бюджетный вариант, это установка на подающей трубе клапанов с ручной регулировкой. В отличии от шаровых кранов, работающих только в режиме открыто/закрыто, такие клапаны позволят вам плавно увеличивать и уменьшать количество теплоносителя, проходящего через теплообменник конвектора. Тем самым Вы будете плавно изменять комфортную температуру в отапливаемой комнате.

---

3. С помощью термоголовки с выносным датчиком – механизм схожий с термоголовкой на радиатор, только с металлическим проводом, для того чтобы отдалить сам регулятор от конвектора для правильного съема температуры в помещении. Используется как правило с конвекторами с естественной конвекцией.

---

4. Автоматическое регулирование – вариант управления конвектором без вентилятора, будет автоматический. Для получения авторегулировки потоком теплоносителя используются термостатические клапаны, на подающем трубопроводе. На клапан дополнительно устанавливается элемент автоматического управления. Это может быть сервопривод, термоголовка с выносным датчиком температуры или термоголовка с выносным управлением. (Читайте так же подробную статью об управлении конвекторами при помощи сервопривода). Два последних работают без дополнительных механизмов. Пользователь устанавливает на термоголовке желаемую температуру помещения, и с помощью выносных датчиков прибор, правильно снимает показания температуры. При отклонении в большую или меньшую сторону термостатическая головка закрывает или наоборот открывает шток клапана.

При использовании сервопривода дополнительно необходимо установить термостат (комнатный регулятор). Он устанавливается удаленно от конвектора и именно он снимает показания температуры в помещении и подает сигнал сервоприводу на открытие/закрытие клапана. Плюсом такой системы есть, во-первых, удобство использования, так как термостат устанавливается в доступном месте. Во-вторых, большое разнообразие термостатов позволяет подобрать приборы с возможностью программирования. Запрограммировать температуру на термостате можно как в пределах суток, например, во время Вашего отсутствия температура будет минимальной, и увеличиваться к Вашему приходу, так и в пределах недели, например, с особым температурным режимом в выходные дни.



Автоматический процесс регулирования более дорогой при установке, но он позволяет Вам не только комфортно (без Вашего постоянного участия) регулировать процесс работы отопительного прибора, но и качественно управлять затратами на отопление, что в конечном итоге принесет большую экономическую выгоду.





Принудительная конвекция

Конвекторы внутрипольные с принудительной конвекцией. Это более сложный прибор. В его составляющие входит вентилятор. Благодаря вентилятору мощность встроенного фанкойла может увеличиваться более чем в 2,5 раза. Потому крайне важно понимать, как управлять данной системой.

Кроме самого конвектора и декоративной решетки, к обязательным комплектующим обеспечивающим работу конвектора с вентилятором относятся – модуль (трансформатор) и термостат (комнатный регулятор).



Для чего нужен модуль и термостат в работе конвектора?



Большинство вентиляторов, используемых в радиаторах отопления, 12 или 24 вольтовые. Модуль преобразовывает 220 вольт в вольтажность вентилятора. Именно модуль подает сигнал на вентилятор включая или выключая его. Но как трансформатор понимает, когда нужно включать и выключать обдув теплообменника, спросите Вы. Правильный вопрос. Модуль работает исключительно в паре с комнатным термостатом, на котором задается комфортная температура помещения и в который встроен ее измеритель. Контролер подает сигнал об изменении температуры модулю, а тот в свою очередь передает сигнал на вентилятор.



Можно выделить три основные типа регулирования работы конвекторных вентиляторов – простой включить/выключить, ступенчатый с несколькими скоростями и плавный от минимума до максимума. Это зависит от модели термостата.



Первый тип относится к наиболее бюджетным. При такой схеме, модуль при понижении температурного показателя сначала включает вентиляторы на пониженных скоростях. Если в течении заданного времени (в среднем 5 минут) температура не успевает достичь нужного уровня, вентилятор переходит в максимальный режим оборотов.

В более дорогих термостатах предусмотрено от двух и выше скоростей или плавное регулирование, а так же дневное и недельное программирование. Кроме работы вентилятора термостат может одновременно управлять и скоростью потока теплоносителя, как описано выше в регулировке радиаторов с естественной конвекцией.

В таком случае к комплекту необходимо будет добавить сервопривод.



Необходимо ли покупать модуль и термостат для каждого внутрипольного конвектора?



Ответ – нет. Для одной зоны отопления можно покупать один термостат, так как нет необходимости устанавливать разную мощность каждого прибора. А вот количество модулей зависит от потребляемой мощности вентиляторов. Один модуль так же может управлять другими модулями в системе.



И так Вы уже знаете для чего нужны разные виды комплектующих
встраиваемых в пол конвекторов. Подведем итог.



Тип конвектора	Обязательные комплектующие	Дополнительные комплектующие
Конвектор без вентилятора	конвектор с теплообменником, декоративная решетка, шаровые краны	термостатические и обратные краны, приборы управления скоростью теплоносителя (сервопривода, термоголовки с выносными датчиками) и т. д.
Конвектор с вентилятором	конвектор с теплообменником, декоративная решетка, шаровые краны, модуль конвектора, комнатный термостат.	термостатические и обратные краны, приборы управления скоростью теплоносителя (сервопривода), плавные регулировщики скорости вращения и т.д.



Мы надеемся наша статья об управлении встраиваемыми радиаторами стала полезной для Вас. Хотим добавить, что правильный выбор комплектующих с самого начала позволит Вам в дальнейшем качественно, комфортно и максимально эффективно использовать установленный в пол конвектор отопления, удобно регулировать температуру в помещении, уровень шума вентиляторов, и снизить затраты на отопление.

Устройство и принцип работы внутрипольных конвекторов

Популярность внутрипольных радиаторов неуклонно растет в течение последних нескольких лет. Это объясняется впечатляющими эксплуатационными параметрами и высокой теплоотдачей этого вида отопительных приборов, который являются следствием конструктивных особенностей и принципом работы встраиваемых в пол радиаторов. Немаловажным дополнительным аргументом в пользу приобретения подобных изделий выступает их практичность и стильный вид.

Конструкция внутрипольного конвектора

В отличие от традиционный отопительных батарей, внутрипольный конвектор представляет собой конструкцию из трех элементов. Каждый из них имеет собственное функциональное назначение, а эффективность всей системы объясняется тем, что отдельные части гармонично дополняют друг друга. Для описания конструкции в целом следует детальнее остановиться на всех трех составных элементах.

Лоток

Одно из основных отличий встраиваемого в пол радиатора от традиционных батарей – это помещение отопительного элемента внутрь лотка, который размещается в стяжке пола. Он изготавливается из нержавеющей или оцинкованной стали, что обеспечивает как достаточный уровень прочностных характеристик, так и требуемую долговечность.

Основным функциональным назначением металлического лотка является защита нагревательного элемента от внешних воздействий. Благодаря ее наличию сам конвектор может изготавливаться из не самых прочных металлов – меди и алюминия, обладающих при этом высокой теплоотдачей. Такая комбинация прочного, надежного и долговечного лотка и надежно защищенного им радиатора обеспечивает высокую эффективность отопительной системы.

Геометрические размеры лотка варьируются в достаточно серьезных пределах. Например, ширина стандартных комплектующих для встраиваемого в пол радиатора составляет 20-42 см, высота колеблется в пределах 8-14 см. Вполне логично, что наибольший разброс в размерах характерен для длины изделия – минимальное значение этого параметра равняется 80 см, а максимальное – 10 метрам.



Нагревательный элемент

Как уже было отмечено, для изготовления нагревательного элемента обычно используются металлы, обладающие наивысшим показателем теплоотдачи – алюминий и медь. Размещение внутри лотка не требует каких-либо особенно высоких параметров прочности, позволяя отдать предпочтение материалам с отменной теплопроводностью.

Геометрические размеры нагревательного прибора подбираются с учетом лотка. Эффективная и безопасная работа конструкции обеспечивается в том случае, когда внутри лотка остается достаточно свободного места. Это гарантирует как оптимальный уровень воздухообмена, так и отсутствие прямого контакта между радиатором и поверхностью стенок или дна лотка.

В некоторых моделях внутрипольных конвекторов внутри лотка вместе с нагревательным элементом размещается один или несколько вентиляторов. Обычно в подобном качестве используются простые и почти бесшумные устройства, функциональным назначением которых выступает увеличение уровня воздухообмена в помещении. Модели встраиваемых в пол радиаторов с принудительной конвекцией обойдутся потенциальному покупателю дороже, но их использование обеспечивает более высокий КПД и увеличение эффективности системы обогрева.

Декоративно-защитная решетка

Предназначение третьей части внутрипольного конвектора – декоративно-защитной решетки – достаточно очевидно. Она используется для защиты обогревательного элемента с четвертой стороны, то есть сверху, а также для придания всей конструкции эстетически приятного и стильного облика.

Учитывая последнюю функцию изделия, становится понятным, почему сегодня для изготовления решеток для встраиваемых в пол радиаторов применяются самые разные материалы, начиная с различных металлов, а заканчивая древесиной и даже натуральным камнем. Это позволяет получить разнообразные интерьеры помещений, что выступает существенным достоинством отопительной системы с применением внутрипольных радиаторов.

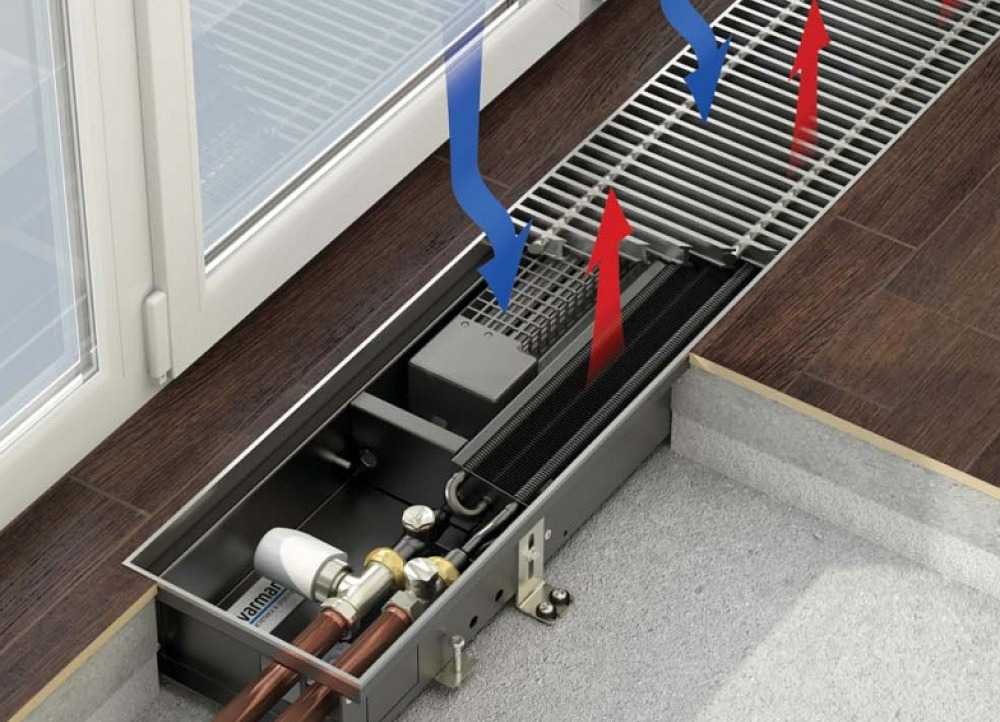

Принцип работы внутрипольного радиаторов

Несмотря на серьезные конструктивные отличия внутрипольных радиаторов от традиционных батарей отопления, принцип их работы практически не отличается от обычного. он заключается в следующем. Теплоноситель нагревается в теплообменнике котла и по системе труб подается к отопительному прибору. Перемещаясь непосредственно внутри конвектора, вода или другая жидкость отдает тепло окружающему воздуху, который постепенно нагревается и перемещается вверх, освобождая место более холодному.



Благодаря воздухообмену осуществляется обогрев всего помещения. Важно отметить, что теплоотдача внутрипольных радиаторов находится на высоком уровне, что обеспечивает эффективность всей отопительной системы и является одним из ключевых, но далеко не единственным преимуществом практического использования встраиваемых в пол конвекторов.

Преимущества использования встраиваемых в пол радиаторов

Помимо высокого уровня теплоотдачи, другими важными достоинствами внутрипольных радиаторов, которые и стали основной причиной популярности этого способа обогрева, выступают:

• экономия пространства. Встраиваемый в пол конвектор выступает единственно возможным решением для обогрева помещения с панорамным остеклением и низкими подоконниками. Кроме того, внутрипольные радиаторы отлично подойдут там, где предусмотрена планировка сложной конфигурации или владелец стремится максимально использовать полезное пространство здания.
  В каждом из перечисленных случаев расположение отопительного прибора в стяжке пола является наилучшим вариантом;



• экономичность. При правильном использовании принципа работы внутрипольных конвекторов и грамотном проектировании отопления удается добиться высокого КПД системы, зачастую заметно превосходящего большую часть альтернативных вариантов обогрева здания;
• универсальность. Устройство и характеристики современных встраиваемых в пол радиаторов позволяют одинаково эффективно использовать их при отоплении самых различных зданий, включая частные загородные коттеджи и дома, офисные помещения, торговые и торгово-развлекательные центры и множество других подобных строений. При этом допускается использование как электрических, так и водяных внутрипольных конвекторов, хотя последние применяются намного чаще, так как обладают более высокой эффективностью;
• эстетичность. Применение встраиваемых в пол конвекторов позволяет убрать отопительные приборы в стяжку, что открывает большие возможности для дизайнеров при оформлении интерьера помещения. Особенно важным это достоинство оказывается для частных домов, торговых и офисных помещений, где эстетические приятный облик зала или комнаты имеет крайне серьезное значение;



• практичность. Конструкция внутрипольного радиатора обеспечивает предельно простой уход за отопительным прибором. Он осуществляется путем снятия решетки, после чего открывается доступ непосредственного к нагревательному элементу. Очевидно, что это предельно упрощает еще и выполнение технического обслуживания конвектора, а также осуществление ремонта в случае неисправности или выхода его из строя;
• безопасность. Принцип работы встраиваемого конвектора обеспечивает максимальный уровень безопасности в процессе его эксплуатации. Он достигается за счет двух факторов. Первым из них выступает относительно невысокая температура теплоносителя, которой в большинстве случаев оказывается достаточно для эффективной работы отопительной системы. Второй фактор, обеспечивающий безопасность эксплуатации – отсутствие прямого доступа к нагревательному элементу, что исключает возможность контакта с ним и получения ожога.

Наличие настолько внушительного списка достоинств в сочетании с простым устройством и понятным принципом работы делают внутрипольные конвекторы востребованными в сегодняшних условиях российского рынка. Более того, изучение характеристик и свойств этого способа отопления позволяет сделать вывод о дальнейшем росте популярности встраиваемых в пол радиаторов.

Конвекторы водяного теплого пола: их виды и характеристики

Панорамное остекление жилья – популярный модный тренд современного ремонта и строительства. Для обогрева помещения с такими окнами стандартные отопительные приборы не подходят, поэтому специалисты разработали встраиваемые приборы скрытой установки.

Универсальные конвекторы водяного теплого пола, выгодно отличающиеся компактностью и привлекательным внешним видом. Прежде чем решиться на использование инновационного оборудования, нужно разобраться в его особенностях, согласны?

В статье подробно описаны различные виды внутрипольных конвекторов, выявлены сильные и слабые стороны таких радиаторов, а также даны советы по их выбору и установке.

Содержание статьи:

• Внутрипольные конвекторы
• Где применяются встроенные системы отопления?
• Типы и особенности оборудования
• Основные требования к корпусу устройства
• Какой тип гриля предпочесть?
• Характеристики устройств для подвода воды под полом
• Отличия радиаторных и электрических типов
• Правила выбора прибора
  • Основные характеристики конвектора
  • Давление в системе отопления
  • Выбор теплоносителя
• Особенности монтажа внутрипольного конвектора 90 012
• Преимущества и недостатки оборудования
  • Минусы встраиваемой техники
  • Плюсы напольных систем
• Выводы и полезное видео по теме

Внутрипольные конвекторы

Современный рынок предлагает различное отопительное оборудование, которое предназначено для создания комфортной и уютной атмосферы в помещениях различного назначения.

Напольные модели – универсальные устройства, выполняющие отопительную и декоративную функцию. Они обеспечивают нужную температуру в квартире или офисе на короткий промежуток времени.

Водяные внутрипольные конвекторы представляют собой эффективные устройства, устанавливаемые в полу. Они предназначены для быстрого обогрева помещения.

Подключенный к системе водяного отопления или к электросети, конвектор представляет собой многофункциональное устройство, прекрасно выполняющее свои прямые функции и служащее украшением интерьера. Он не только выполняет роль компактного, практически незаметного отопительного прибора, но и является стильным дополнением к дизайну комнаты.

Если владелец квартиры решил обогревать приборы, размещенные в конструкции пола, в процессе ремонта необходимо подготовить специальные ниши.

Водяные внутрипольные конвекторы – это устройства, которые устанавливаются под напольное покрытие. Они эффективно обогреют и украсят жилое помещение.

Встраиваемые модели более привлекательны и эффективны, чем обычные радиаторы. Последние обогревают помещение тепловым излучением, а электрические конвекторы и водяные модели помимо излучения нагревают еще и циркулирующий через них воздушный поток.

Особенности работы, а также рекомендации по выбору электрических и водяных конвекторов напольного типа приведены в статьях:

Устройства теплого пола закрыты с 3-х сторон, поэтому независимо от места расположения отдают большую часть тепла. За счет использования специальных изоляционных материалов расходуется незначительная часть тепловой энергии.

Где используются встроенные системы отопления?

Встраиваемые в пол конвекторы – инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом.

Рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами для исключения возможности сквозняка в помещении.
2. В небольших помещениях при недостатке свободного места или в тех, в которых в конструкции не должно быть лишних элементов. Устройства встраиваются в стяжку пола, оставляя максимально свободное пространство.
3. В помещениях с повышенной влажностью независимо от их назначения. Здесь их роль заключается в получении своеобразной шторы, не допускающей запотевания окон.

Чтобы не разочароваться и не потерять деньги, перед покупкой рекомендуется изучить информацию о понравившихся моделях.

Правильно подобранный отопительный прибор обязательно оправдает ожидания и значительно сэкономит электроэнергию.

Типы и особенности оборудования

Конструкция электрического блока достаточно проста. Он состоит из металлического корпуса-коробки, в середине которого расположен нагревательный элемент. Для максимальной теплопередачи он оснащен конвективными ребрами. Сверху каменку закрывает эстетичная решетка, расположенная на уровне пола.

Встраиваемые конвекторы в некоторых случаях устанавливаются в подоконник. Этот прием практикуется, если устройств теплого пола недостаточно для оптимального обогрева помещения.

Для увеличения тепловой мощности в некоторые модели ставят вентиляторы. Они увеличивают скорость движения и нагрева воздуха на 75-90%. Для снижения шума, возникающего при работе вентиляторов, используются специальные вставки из пористой резины.

Если не требуется большая тепловая мощность, напольный прибор может работать с выключенным вентилятором за счет естественной конвекции.

Для достижения оптимальной комнатной температуры регуляторы и которые расположены в середине металлического корпуса. Регуляторы бывают электромеханические или электронные.

Этот блок управляет температурой и скоростью вращения вентилятора. Удобное «ручное» управление позволяет при необходимости задать нужные параметры.

Встраиваемые в пол конвекторы могут комплектоваться термостатом, который отображает температуру, регулирует расход теплоносителя в теплообменнике и скорость вращения вентилятора

Нагревательный прибор, подключенный к отопительному контуру, отличается от электрического нагревательного прибора только тем, что вместо нагревательного элемента внутри него проходит труба. По аналогии он снабжен оребрением, цель которого — увеличить теплоотдачу.

Встраиваемые в пол водяные конвекторы также могут быть оснащены вентиляторами для ускорения процесса нагрева.

Каждый элемент внутрипольного конвектора изготавливается из различных материалов, имеет определенные характеристики и выполняет свои функции. Поэтому качество и функциональность обогревателя следует оценивать исходя из комплектующих.

Для регулирования температуры встроен термостат, а для повышения эффективности устройства используется вентилятор.

Основные требования к корпусу устройства

Внешний вид металлического корпуса не играет большой роли, так как он находится в полу помещения. Особое внимание следует уделить качеству этого элемента, так как от показателя зависит надежность и долговечность отопительного агрегата и определяется его класс.

Важную роль играет металл, из которого изготовлен корпус:

1. Для установки во влажных помещениях подходит конвектор с корпусом из нержавеющего материала повышенной влагостойкости.
2. В сухих помещениях выбирают устройство с корпусом из оцинкованной или черной стали, которая покрывается, стойкой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса применяют специальные порошковые составы. Они эффективно защищают металл от ржавчины и внешних воздействий.

Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Их практически не видно, поэтому они выглядят более эстетично.

Какой гриль предпочесть?

При выборе напольного обогревателя обратите особое внимание на решетку. Этот элемент выполняет декоративную роль, так как остается над полом.

Решетка может быть изготовлена ​​из таких материалов:

• сталь оцинкованная, нержавеющая или обычная;
• анодированный алюминий;
• натуральный мрамор;
• дерево – бук, ясень, мербау, дуб и др.

При выборе материала необходимо учитывать, что система должна гармонично вписываться в интерьер и соответствовать дизайну помещения.

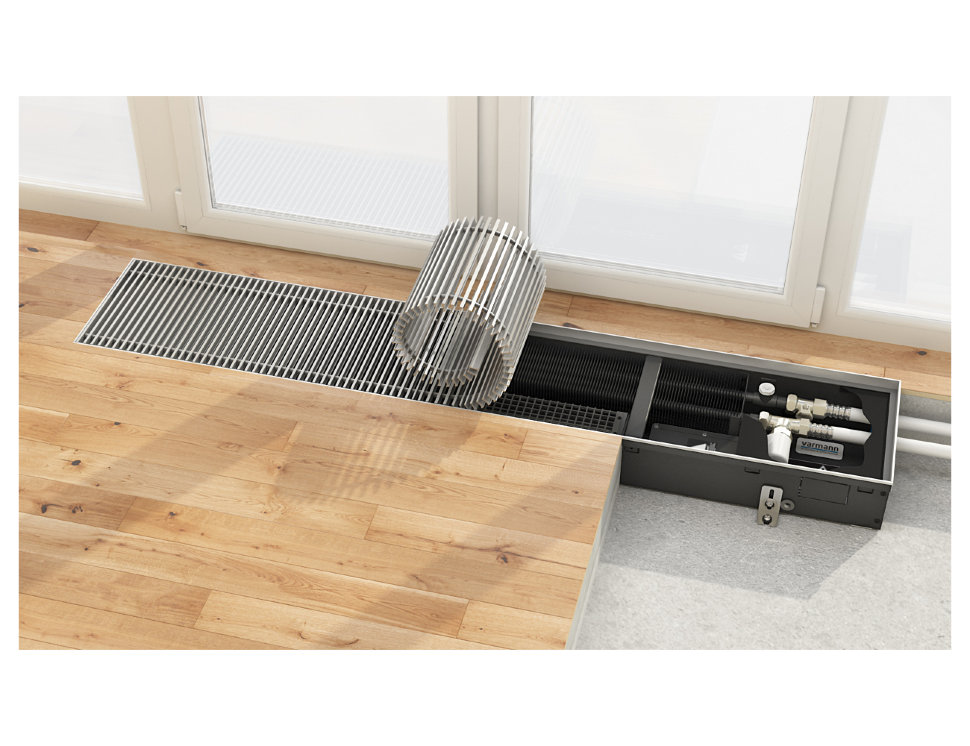

По конструкции различают 2 вида решеток для внутрипольных конвекторов:

• рулонные – решетки более дорогие и простые в эксплуатации, так как их можно свернуть в рулон;
• линейный – должен быть полностью поднят.

Планки в рулонных решетках располагаются исключительно поперек. В линейном варианте они располагаются поперек и вдоль нагревателя.

Декоративные решетки – это стильное завершение системы теплого пола. Они помогут скрыть вентиляцию и обогреватель.

Конструкция гриля особенно важна, если сверху он имеет ступеньки на ножках. При этом нужно обращать внимание на внешний вид и материалы, использованные при изготовлении. Следует проверить, чтобы решетка не содержала пластиковых деталей, которые производители иногда используют на стыке рамы и планок.

Для равномерного распределения нагрузки на устройство, снижения шума и повышения комфорта отдельные производители устанавливают пружины на стыке рамы и ламели.

В условиях повышенной нагрузки лучше выбирать решетку, имеющую одинаковый дизайн с обеих сторон. Если он стерся, его можно перевернуть для дальнейшего использования.

Особенности внутрипольных водонагревателей

Нагревательный элемент водонагревателей, встроенных в пол, представляет собой полую трубу с прессованными или сварными пластинами. Идет передача тепла. Внутрипольные конвекторы подключаются к общей системе водяного отопления при помощи труб с резьбой.

Во встраиваемых водных изделиях важную роль играет теплообменник. Максимальную мощность обеспечивают более дорогие медные и медно-алюминиевые теплообменники. Последние оснащены медной трубой и алюминиевым оребрением.

Производители также предлагают бюджетные модели из нержавеющей стали и эконом-вариант – оцинкованные.

Теплообменники и внутренние стенки корпуса большинства моделей внутрипольных конвекторов окрашены в темный цвет. Благодаря этому их практически не видно через декоративную решетку

Дорогостоящие конвекторы, оснащенные медными теплообменниками, кроме функции увеличения мощности прибора, имеют ряд недостатков.

Минусы использования аналогичных моделей:

1. Медь требует особых условий эксплуатации. Он не совместим с некоторыми металлами, из которых изготовлены теплоноситель и заземляющие устройства.
2. Использование моделей с теплообменниками из этого металла в системе центрального отопления может вызвать проблемы.

Но подходят для индивидуальных систем отопления, где разводка полимерная, металлополимерная или . Лучше, если теплообменник котла тоже будет из меди.

Фитинги и фитинги должны использоваться с хромированным и никелированным покрытием, латунью или бронзой.

Помимо водяных, производители предлагают электрические встраиваемые конвекторы. В них главная роль. На нем есть пластины, призванные увеличить площадь контакта устройства с воздухом.

Данные устройства служат дополнительным источником теплового излучения в помещениях, где нет возможности подключить водяное отопление.

Отличия радиаторных и электрических типов

В электрических и водяных устройствах теплого пола для увеличения мощности устанавливаются вентиляторы. Это позволяет получать гораздо больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока 12, 24 В и переменного тока 220 В. Для снижения уровня шума их размещают на виброизоляционных опорах. №

Несмотря на шум, который обычно исходит от принудительных конвекторов, они имеют важные преимущества. Приборы выделяют больше тепла и осаждают холодные потоки, исходящие от поверхности стекла.

Если хозяин помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, предотвращая оседание конденсата на стекле.

Отдельные модели, напр. Продукция компании Kermi , может использоваться не только для обогрева помещения, но и для его охлаждения. Это связано с использованием 2-х отдельных теплообменных элементов, подключенных к различным системам – отопления и охлаждения.

Встраиваемые системы бывают 2-х типов – двухтрубные и четырехтрубные. В двухтрубном 1 теплообменник работает с 2 системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающие в помещение чистый и теплый воздух. Сначала он попадает в специальное отверстие, затем очищается встроенными фильтрами. Затем воздух нагревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы со встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно низкая влажность и недостаток кислорода.

Производители также выпускают напольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с повышенным уровнем влажности. При их изготовлении используется влагостойкое и современное электрооборудование. Эти модели оснащены сливом для отвода скопившегося конденсата.

Перед началом ремонта вы можете заказать нестандартный конвектор, соответствующий характеристикам помещения.

Некоторые производители изготавливают вращающиеся нагревательные элементы, облегчающие уход за внутренней частью корпуса. Теплообменник можно установить на гибкие шланги, благодаря чему его легко снимать для очистки.

По заказу потребителя встраиваемые в пол конвекторы изготавливаются с необходимым радиусом закругления или угловыми. Такой часто используют для оформления витрин или помещений с нестандартной геометрией.

Электронные или электромеханические термостаты отвечают за регулирование температуры и мощности конвектора. Они расположены в корпусе устройства, управляются с помощью пульта или пульта дистанционного управления. Электронные термостаты позволяют программировать температуру по времени суток, дням недели.

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты прибора. Также желательно определить тип конвекции, которая может быть естественной и принудительной.

Выбор водонагревателей, встраиваемых в пол, требует учета многих параметров функциональных особенностей устройства.

Основные характеристики конвектора

Изначально необходимо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, патрубков. Кроме того, особое внимание необходимо уделить другим характеристикам.

Рассматривая встраиваемый конвектор водяного типа как устройство для отопления дома, следует определиться с производителем.

Отечественные и зарубежные производители предлагают отопительные приборы с широким диапазоном мощности. Правильно подобрав этот вариант, вы обеспечите комфортную температуру в помещении

Одной из важнейших характеристик конвектора считается тип системы отопления – однотрубный или двухтрубный. Диаметры соединений не относятся к первостепенным критериям выбора, так как есть переходники.

Давление в системе отопления

Это один из важнейших показателей водяного устройства. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подойдет любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуется устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажных домов необходимо учитывать давление и рабочее давление. В эксплуатирующей организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учитывать тип и параметры устройства. Для индивидуального отопления подойдет любая модель, так как хозяин помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется приспосабливаться к условиям и показателям воды, которая течет в канализационных трубах. При этом следует учитывать следующие факторы: температуру, количество взвесей, рН, содержание кислорода, оптимальный тип подключения аппарата.

Особенности монтажа внутрипольного конвектора

Встраиваемые модели конвекторов для отопления водяного типа можно устанавливать несколькими способами: с прибором в помещение или на стекло.

Если оборудование развернуто к окну, холодный воздух, поступающий из оконного проема, будет перекрыт, что сделает невозможным образование конденсата. Однако температура в помещении будет крайне медленно достигать значений, комфортных для пребывания, так как большая часть тепла будет расходоваться на нагрев стекла.

При установке комнатного устройства на стекло в помещении будет стабильная температура. Это результат равномерного смешения теплых и холодных воздушных масс.

Повернув устройство в сторону помещения, можно получить быстрый нагрев. При таком расположении на стекле может образовываться конденсат. Одним из основных недостатков этого метода является то, что в помещении наблюдаются зоны с разной температурой, что создает дискомфорт.

Встраиваемые приборы устанавливаются в желобах, подготовленных в ходе ремонтных работ. Если пол в помещении бетонный, то расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусков того же цвета.

Преимущества и недостатки оборудования

На современном рынке представлено огромное количество напольных и настенных отопительных приборов. Особой популярностью пользуются универсальные напольные устройства, так как они обладают уникальными характеристиками и преимуществами.

Минусы встраиваемой техники

Основным недостатком напольных конструкций является высокая стоимость. Их цена в разы выше, чем у аналогичных отопительных приборов наружного блока той же мощности.

Это связано с тем, что установка прибора намного сложнее, чем обычных конвекторов.

Схема установки теплого пола описывает установку водяной конструкции. Он достаточно сложный, так как включает в себя несколько важных процессов (+)

При установке оборудования встраиваемого типа подводящие трубы должны находиться в полу. Это популярное решение, сложное с технической точки зрения. Для скрытой установки изделия необходимо поднять пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество внутрипольных конвекторов – монтаж заподлицо, что дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложность монтажа и высокую цену, внутрипольные конвекторы являются популярной и стильной моделью отопительного прибора

Для открытых стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и домов, оборудованных модными панорамными окнами, громоздкий радиатор не вписывается в общий стиль помещения.

Оптимальное решение в таких ситуациях – встроенный конвектор. При этом вы можете выбрать модель с естественной или принудительной конвекцией.

Выводы и полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео №3. Уход для изделий с подогревом пола:

Основная функция встроенного в пол водяного конвектора – эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата – с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, постоянно поступающие из оконных и дверных проемов.

В зависимости от особенностей помещения и требований к изделию можно подобрать устройство оптимальной модели.

Тем, кого интересует вопрос выбора и установки внутрипольных водяных конвекторов, предлагаем оставлять комментарии и задавать вопросы. Форма обсуждения находится в нижнем блоке.

виды, устройство, плюсы и минусы

Во всем мире водяные конвекторы отопления уже несколько десятков лет успешно конкурируют с радиаторами. В нашей стране они также используются довольно давно, но по популярности пока сильно уступают чугунным и биметаллическим радиаторам. Низкая популярность объясняется не худшими эксплуатационными характеристиками, а всего лишь отсутствием у значительной части населения представления о данном виде отопительного оборудования.

Содержание:

1. Принцип работы
2. Устройство водяного конвекторного отопления
3. Настенные и напольные конвекторы водяного отопления
4. Водяные конвекторы для теплого пола
5. Возможность контроля температуры
6. Возможность применения для охлаждения помещения
7. Преимущества и недостатки водяных конвекторов перед обычными радиаторами

Принцип действия

Само слово «конвектор» служит указанием на то, что в основе принципа его действия лежит такое физическое явление, как конвекция. Холодный воздух, будучи более плотным, находится в нижних слоях – у пола помещения. Проходя через конвектор, воздух прогревается, его плотность уменьшается, в результате чего он поднимается вверх.

Конвекция может быть не только естественной, но и принудительной. Встроенный вентилятор поможет усилить конвекционный поток воздуха и тем самым повысить эффективность обогревателя.

Устройство водяного конвектора отопления

Основным рабочим элементом конвектора является теплообменник. Именно с его помощью осуществляется передача тепла от теплоносителя, функцию которого выполняет циркулирующая в системе отопления горячая вода и окружающий воздух. Теплообменник представляет собой трубу, на которую насажено множество металлических пластин (ламелей), увеличивающих площадь теплообмена. В зависимости от требуемой мощности конвектор может быть оснащен как одним, так и двумя теплообменниками.

Расстояние между ламелями теплообменника задано не произвольно, а четко рассчитано. Казалось бы, чем больше пластин установлено на трубе, тем лучше теплообмен. Однако слишком большая их плотность приведет к тому, что циркуляция воздуха через устройство будет затруднена. Необходимо добиться «золотой середины» — чтобы ламели не мешали движению воздуха, но при этом обеспечивали максимально эффективную теплоотдачу.

1. Корпус конвейера.
2. Теплообменник.
3. Декоративная решетка.
4. Тангенциальный вентилятор.
5. Большая декоративная крышка.

6. Маленькая декоративная крышка.
7. Декоративная окантовка.
8. Фиксирующая ножка.
9. Регулировочные винты.
10. Крепежный болт.

11. Шаровой кран.
12. Запорно-регулирующий клапан.
13. Гибкая подводка для глаз.
14. Прокладки.

Существует также альтернативный с конструктивной точки зрения тип теплообменника, в котором вместо ламелей используется проволока. Проволочные конвекторы несколько эффективнее, но в то же время намного дороже, а потому менее распространены, чем пластинчатые конвекторы, поэтому больше о них говорить не будем.

Водяной конвектор с проволочным теплообменником.

Многие технические характеристики конвектора определяются материалом, из которого изготовлен его теплообменник. Это может быть сталь, медь или комбинация меди и алюминия. Использование цветных металлов для изготовления теплообменника, благодаря их высокой теплопроводности, приводит к увеличению КПД устройства по сравнению с аналогом из черного металла. Кстати, алюминиевые ламели очень тонкие, и при неаккуратном обращении их легко заклинить, что ухудшает аэродинамику.

Теплообменники могут отличаться не только материалом изготовления, но и формой металлических ребер. Наряду с гладкими ламелями применяют и гофрированные: волнообразные, П-образные, меандровые и др. Гофрированные ламели имеют явное преимущество: рельеф увеличивает площадь пластины, а значит, и теплоотдачу.

Теплообменник с пластинами волнообразной формы.

Эффективность теплопередачи от теплоносителя к ламелям во многом зависит от плотности прилегания пластин к трубе: даже небольшой зазор может вызвать большие потери тепла. Если теплообменник изготовлен из стали, то для соединения ламелей с трубой обычно используется сварка, если пайка – из меди. В случае биметаллических теплообменников, в которых алюминиевые пластины соприкасаются с медными трубами, ни сварка, ни пайка не применимы. Однако и здесь можно добиться плотного прилегания элементов. В этом случае либо используют ламели со специальными манжетами, либо применяют метод воронения – на трубу вставляют пластины, а затем эту трубу расширяют с помощью оправки.

Некоторые конвекторы оснащены вентилятором, который всасывает воздух в теплообменник и, таким образом, ускоряет воздухообмен, а значит, и процесс обогрева помещения. Вентилятор может быть тангенциальным или осевым. Первое рабочее колесо проходит по всей длине теплообменника.

Крыльчатка осевого вентилятора расположена в конце теплообменника и направляет воздух по нему.

Преимущество конвекционного обогревателя очевидно – повышенный КПД. Но есть у него и очевидные недостатки: во-первых, необходимость подключения к электросети, что не всегда может быть легко выполнимо, во-вторых, шум, который издает вентилятор при работе.

Теплообменник, а также вентилятор (если это предусмотрено конструкцией), точки подключения к системе отопления, регулятор подачи теплоносителя, клапан выпуска воздуха скрыты за стенками корпуса из нержавеющей стали. Верхний торец корпуса закрыт решеткой, которая не препятствует движению воздушных потоков, но в то же время препятствует попаданию внутрь посторонних предметов. Некоторые конвекторы имеют воздушную заслонку, позволяющую регулировать интенсивность воздушного потока.

Конвекторы водяного отопления настенные и напольные

По способу монтажа все конвекторы отопления делятся на настенные, напольные и внутрипольные. Первые два типа очень похожи между собой, поэтому рассмотрим их вместе.

Основное отличие между настенными и внутрипольными конвекторами, внешне очень похожими, заключается в их габаритах. Настенные, как правило, достаточно высокие, напольные — низкие и компактные. Последние из-за скромных размеров менее бросаются в глаза, их легко спрятать за мебелью.

Настенный водяной конвектор.

Внутрипольный конвектор.

Существуют даже модели плинтусов высотой менее 200 мм, которые могут служить заменой плинтуса и обогревать помещение по всему периметру.

Цокольный водяной конвектор.

Все внутрипольные и настенные конвекторы делятся на модели с кожухом и без него. Кожух не играет декоративной роли, как можно было бы ожидать: он способствует созданию дополнительной тяги для улучшения циркуляции воздуха. Зачастую высота кожуха значительно превышает габариты теплообменника. Такое несоответствие вовсе не брак производителя, это сделано специально: чем выше кожух, тем сильнее тяга. Что касается конвекторов без кожуха, то они тоже имеют кожух, но он лишь маскирует теплообменник и защищает его от механических повреждений.

Следует отметить, что поверхность функционального корпуса или декоративного корпуса не сильно нагревается. Это отличает конвекторы от радиаторов – обжечься, случайно коснувшись поверхности тела, в данном случае невозможно.

Чаще всего корпуса конвекторов изготавливают из стали, вне зависимости от материала теплообменника. Дело в том, что сталь легко окрашивается, и это дает покупателю возможность выбрать отопительный прибор, идеально вписывающийся в интерьер помещения. Однако сталь – хоть и самый распространенный, но не единственный вариант. При желании можно найти что-то более экзотическое, например, конвектор в деревянном корпусе.

Водяные конвекторы теплого пола

Существует еще один вид конвекторов отопления, который сильно отличается от рассмотренных выше и поэтому стоит особняком. Они необычны по месту установки – в нише, расположенной под полом. С большой долей вероятности можно встретить такие отопительные приборы в торговых или офисных помещениях с большими панорамными окнами, на фоне которых обычные радиаторы или конвекторы будут смотреться не совсем уместно. В коттеджах и квартирах такие конвекторы также устанавливаются, но обычно только в тех случаях, когда нижняя кромка окна расположена не выше 150-300 мм от уровня пола. Допускается встраивание конвекторов отопления в подоконник.

Конвектор водяного отопления встроенный в пол.

Высота корпуса встраиваемых в пол конвекторов может варьироваться от 50 до 130 мм, а длина может достигать 3 м. Но пользователь, если он сам не занимался проектированием и монтажом, об истинных размерах отопительного прибора может только догадываться, ведь на уровне пола ему будет видна только декоративная решетка, через которую поднимается нагретый воздух.

Чаще всего такие решетки делают из стали, алюминия или пластика, но иногда можно встретить чугунные, мраморные или, например, деревянные. Из какого бы материала ни была сделана решетка, она должна быть достаточно прочной, чтобы вы, проходя мимо, не боялись на нее наступить.

В случае больших французских окон внутрипольные конвекторы являются незаменимой опцией отопительного оборудования. С одной стороны, и мы уже об этом упоминали, они, располагаясь ниже пола, не мешают обзору. С другой стороны, именно такие конвекторы наиболее эффективно обогревают помещение с окнами «в пол». Холодный воздух из окна через решетку поступает в конвектор, а оттуда выходит уже теплым.

Для установки внутрипольного конвектора требуется заранее подготовить нишу в полу глубиной от 100 до 300 мм. Однако можно осуществить монтаж и на этапе выполнения стяжки пола. Следует учитывать, что далеко не каждый конвектор можно использовать для напольной установки.

Ограничивающим фактором в данном случае будет высота устройства. Мощные модели высотой в несколько десятков сантиметров не предназначены для установки в помещениях, расположенных на верхних этажах здания. Разумеется, планировать установку внутрипольных конвекторов необходимо заранее – еще на этапе строительства здания. Исключение составляют маломощные маломощные модели, допускающие монтаж в стяжку.

Внутрипольные конвекторы для водяного отопления, в отличие от настенных или напольных, часто имеют в своей конструкции вентилятор для принудительной подачи воздуха в теплообменник, а также дренажную систему для сбора и отвода конденсата из корпуса устройства.

Возможность регулирования температуры

Иногда, особенно весной, когда ночью еще холодно, а днем ​​солнце уже начинает заметно пригревать, периодически возникает желание уменьшить тепло, исходящее от обогревателя. Водяные конвекторы отопления имеют легко регулируемую мощность. При перекрытии подачи теплоносителя к конвектору он достаточно быстро остывает, что связано с малым объемом воды внутри него по сравнению с радиатором. Все, что вам нужно для поддержания температуры в помещении на заданном уровне, – это конвекторное оборудование с терморегулирующими клапанами с механическим или электронным управлением.

Механические клапаны контроля температуры.

Электронные термостатические клапаны.

Устанавливаемый термостатический клапан должен иметь большой расход, чтобы на входе не возникало значительного гидравлического сопротивления. Некоторые производители конвекторов изначально оснащают свою продукцию термостатической арматурой. Если приобретенное вами устройство не оснащено термостатическим клапаном, вы можете купить и установить его самостоятельно.

Вы можете отрегулировать комнатную температуру вручную. Некоторые модели конвекторов имеют заслонку, которую пользователь при желании может повернуть и преградить путь нагретому воздуху.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, ведь в разное время года он может выполнять разные задачи: зимой – согревать, летом – охлаждать. Правда, не каждое устройство приспособлено для охлаждения, производители обычно указывают наличие этой возможности в той или иной своей модели. Следует иметь в виду, что конвекторы вырабатывают холод значительно хуже, чем тепло, поэтому при расчете мощности прибора нужно опираться на свои потребности в холоде, ведь уменьшить мощность обогрева несложно, как вы теперь уже знаете .

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Однако есть модели, в которых переход из одного режима в другой происходит намного проще и быстрее. В них сразу два неподключенных контура: один для теплоносителя, другой для хладагента. Для смены режима работы вам достаточно будет выключить циркуляцию жидкости в одном контуре и включить в другом.

И пару замечаний по поводу возможности использования данного типа климатического оборудования для охлаждения помещения. Вспоминая принцип работы конвектора, вы поймете, что в естественном режиме он не способен работать на охлаждение. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор помогает уменьшить количество конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Преимущества и недостатки водяных конвекторов перед обычными радиаторами

Вы многое узнали для себя о водяных конвекторах, но, скорее всего, этого будет недостаточно для того, чтобы понять, нужен ли лично вам такой отопительный прибор. Чтобы помочь вам сделать выбор (независимо от того, положительный он или отрицательный), сравним водяные конвекторы с обычными радиаторами, привычными и привычными.



+ Плюсы конвекторов водяного отопления

1. Конвекторы быстрее прогреваются до номинальной мощности. Причина этого довольно проста: внутренний объем труб конвектора достаточно мал, за счет чего скорость циркуляции теплоносителя в системе выше. Конвекторы не только быстрее прогреваются, но и быстрее прогревают помещение, чему в немалой степени способствует высокая теплопроводность реберных пластин.
2. Конвекторы не требуют высокой температуры теплоносителя: для эффективного обогрева помещения достаточно, чтобы вода в системе была прогрета до 50-60°С. Отсюда следует, что энергозатраты на нагрев теплоносителя в системе отопления с конвекторами меньше, чем в системе с радиаторами.
3. Конвекторы, в отличие от радиаторов, способны создавать эффективную тепловую завесу, отсекая потоки холодного воздуха, поступающие в помещение из окон. Окна не запотевают и не замерзают.
4. Заторы воздуха в конвекторах водяного отопления – редкость.
5. Благодаря небольшому весу конвекторов их можно устанавливать даже на легкие перегородки, выполненные, например, из гипсокартона. В случае с радиаторами, особенно чугунными, об этом можно и не думать.
6. Конвекторы не представляют опасности для детей раннего возраста: поверхность тела практически не нагревается, а значит, вероятность обжечься равна нулю.
7. Скрытая установка внутрипольных конвекторов, при которой не видно ни труб, ни отопительных приборов – давняя мечта многих дизайнеров помещений, которая наконец-то осуществилась.



– Минусы конвекторов водяного отопления

1. Конвекторы можно использовать только в помещениях с естественной вентиляцией.
