Конвекторы для отопления и охлаждения воздуха Varmann Qtherm HK
Главная \ Конвектор отопления \ Внутрипольные конвекторы \ Внутрипольные конвекторы отопления Varmann \ Управляемые конвекторы Varmann Qtherm HK
Типоразмеры конвекторов Varmann Qtherm HK:
Qtherm HK l Qtherm HK2 l Qtherm HK4
Описание
Конвекторы для отопления и охлаждения воздуха Varmann Qtherm HK – это готовая к монтажу система кондиционирования воздуха, предназначенная для встраивания в пол непосредственно перед большими, доходящими до пола окнами, а так же встраивания в подоконник, для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период. В конвекторы для отопления и охлаждения воздуха Varmann Qtherm HK установлен высокоэффективный медно-алюминиевый теплообменник, работающий как в 2-х трубной, так и 4-х трубной системе подачи тепло-холодоносителя, малошумными тангенциальными вентиляторами, создающими равномерный поток воздуха.
Эксплуатационные данные
- рабочее давление тепло-холодоносителя 16 бар;
- давление гидравлических испытаний конвектора 25 бар;
- максимальная рабочая температура теплоносителя 130 °С.
- напряжение питания вентиляторов переменного тока 220 В.
Расчет стоимости
Расчет стоимости конвектора для отопления и охлаждения воздуха Varmann Qtherm HK нестандартной длины осуществляется в прямой зависимости без дополнительной наценки. Цены указаны для конвектора с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%. Роликовое либо линейное исполнение решетки, декоративная рамка по периметру конвектора, тип подключения не влияют на стоимость.
Содержание
Конструктивные особенности, комплектация конвектора для отопления и охлаждения воздуха Varmann Qtherm HK
Принципиальная схема подключения конвектора для отопления и охлаждения воздуха Varmann Qtherm HK
Cистема
- 2-2-x трубная
- 4-4-х трубная
Габаритные размеры
- Ширина, мм 310
- Высота, мм 130, 150
- Длина [мм] может быть любой
Базовый комплект поставки
- корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита;
- декоративная рамка по периметру жёлоба из алюминия U- образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- воздухоспускной клапан 3/8 ”;
- паспорт, инструкцию по монтажу и эксплуатации.
Комплектующие
Вентиль термостатический на подающую линию DN15, G3/4″
- тип 701301, прямой – 18 €
Вентиль запорный на обратную линию DN15, G 3/4″
- тип 701311, прямой – 11 €
Привод на термостатический вентиль
- головка ручного привода, тип 702301 – 7 €
- термоэлектрический сервопривод ~24В, тип 702371 – 43 €

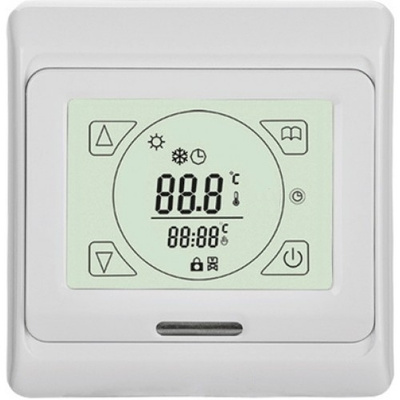

Настенный регулятор Varmann Vartronic
- электронный программируемый регулятор, тип 703201 (черный цвет) – 97 €
- электронный программируемый регулятор, тип 703202 (белый цвет) – 97 €
Конвектор электрический iVigo EPK4570P15
- Суточная и недельная программа
- Отслеживание потребления энергии
- Датчик
движения - Обнаружение открытого окна
- Умный
запуск - Индикатор
даты и времени
В электрических конвекторах iVigo серии PRO заложены самые современные функции и достижения компании Mastas, позволяющие им идти впереди многих известных мировых брендов.
Особенности:
- Х-образный нагревательный элемент
- Электронный программируемый термостат
- Датчик движения и открытого окна
- Многоуровневая система безопасности
- Максимально информативный дисплей с регулировкой яркости
- Отслеживание и индикация потребления электроэнергии
- Функция защиты от замерзания
- Не сжигает пыль, не сушит воздух, бесшумная работа
- Замок от детей
- Складная ручка для легкой переноски
- Ножки в комплекте
- Абсолютная гарантия 5 лет
Функции конвектора iVigo:
- Текущая температура в помещенииПриборы серии EPK PRO оснащены датчиком температуры, который находится внутри корпуса. Он позволяет не только мониторить температуру внутри помещения, но и выводит ее на экран конвектора для дополнительной информативности. Сам конвектор можно отрегулировать на поддержание температуры от 6 до 30°С.
- Таймер на включение и выключение (суточное программирование)Данная функция позволяет запрограммировать конвектор на включение на срок до 48 часов, что бы он включился к определённому часу. Это удобно, например, если Вы ушли на работу и зная точное время возвращения домой, можно запрограммировать включение прибора к определенному часу. Функция выключения конвектора – можно запрограммировать уже работающий прибор на время отключения до 8 часов. Удобная функция если Вы, например, знаете, что уедете на долго через какое-то время, и что бы обезопасить себя и не вспоминать больше о включённом обогревателе, можно заранее установить такой таймер.
- Недельное программированиеФункция позволяет настроить работу конвектора по дням недели. Предварительно на приборе выставляется дата/время/дни недели. Затем происходит настройка обогревателя. Программирование по дням недели разделено на два этапа. Первый этап – настраиваются будничные дни с понедельника по пятницу. Можно задать 6 температурных диапазонов. Например, в 10.00 утра конвектор включается на 25°С, в 12 часов на 20°С, в 14.00 на 15°С, в16.00 на 18°С в 18.00 на 25°С, а 22.00 на 6°С. И так каждый будничный день по кругу. Второй этап – настраиваются выходные дни. Здесь алгоритм установки температурных диапазонов аналогичен.
- Умный запуск (работает с недельным программированием)При включении данной функции отличие от обычного запуска состоит в том, что конвектор будет набирать необходимую температуру уже к нужному времени. То есть, если при обычном запуске Вы запрограммировали включится конвектору в 10 утра на температуру 25°С он так и сделает в 10 часов переключится на температуру 25°С и начнет обогревать помещение до нужной температуры. Если же активировать умный запуск, то конвектор начнет более интенсивный обогрев заранее что бы уже к 10.00 в помещении установилась температура 25°С. Эта функция имеет свои настройки по длительности включения заранее, и на сколько раньше может включаться конвектор для достижения заданной температуры.
- Отслеживание потребление электроэнергии
- Индикатор потребления электроэнергииШкала мощности на экране конвектора поделена на 4 фрагмента, каждый подсвечивающийся фрагмент отображает 25% мощности работы нагревательного элемента, например, если Вы эксплуатируете конвектор мощностью 1000 Вт и горит один фрагмент — значит прибор потребляет 250 Вт электроэнергии.
- Функция защиты от замерзанияПри активации данной функции конвектор, находящийся в спящем режиме, включится на 25% своей мощности, как только температура внутри помещения упадет ниже 6°С. При достижении температуры 6°С конвектор вновь перейдет в спящий режим.
- Обнаружение открытого окна Функция имеет 2 параметра настройки. Первый на сколько резко должна упасть температура что бы конвектор отключился (настраивается в диапазоне от 1 до 3°С, второй параметр – это сколько времени конвектор будет отключен после обнаружения открытого окна (от 0 до 60 минут). Теперь, когда в помещении будет открыто окно конвектор автоматически отключится и перейдет в спящий режим на необходимое время. Функция очень удобна, например, когда необходимо проветрить квартиру или офис. Открывая окно Вам не нужно думать о том, чтобы выключать Ваш обогреватель.
- Датчик движенияКонвектор можно запрограммировать на автоматическое отключение, когда в помещении нет никакого движения. Прибор включится вновь, когда движение будет обнаружено. Время можно запрограммировать от 15 минут до 10 часов. Для удобства индикатор датчика начинает мигать, когда обнаруживает движение, тем самым вы ведите работу прибора.
- Калибровка температурыДанной функцией можно отрегулировать температуру, которая отображается на экране устройства.
- Регулировка яркости экранаПо умолчанию режим яркости установлен «Авто» В зависимости от интенсивности освещения яркость меняется от 5 до 100%. При желании можно задать свою яркость экрана.
- РестартВ случае перебоя подачи электроэнергии после восстановления питания прибор продолжит работу на тех настройках, что были настроены до этого.
- Кнопка блокировки (замок от детей)Данной кнопкой можно заблокировать и разблокировать панель управления.
- Функция возврата к заводским настройкамДанный режим позволяет конвектор вернуть к заводским настройкам. Это очень удобно, когда настроек в приборе было активировано очень много и позволяет сэкономить время на отменах предыдущих изменениях работы конвектора.
Он позволяет не только мониторить температуру внутри помещения, но и выводит ее на экран конвектора для дополнительной информативности. Сам конвектор можно отрегулировать на поддержание температуры от 6 до 30°С.
Предварительно на приборе выставляется дата/время/дни недели. Затем происходит настройка обогревателя. Программирование по дням недели разделено на два этапа. Первый этап – настраиваются будничные дни с понедельника по пятницу. Можно задать 6 температурных диапазонов. Например, в 10.00 утра конвектор включается на 25°С, в 12 часов на 20°С, в 14.00 на 15°С, в16.00 на 18°С в 18.00 на 25°С, а 22.00 на 6°С. И так каждый будничный день по кругу. Второй этап – настраиваются выходные дни. Здесь алгоритм установки температурных диапазонов аналогичен.
Если же активировать умный запуск, то конвектор начнет более интенсивный обогрев заранее что бы уже к 10.00 в помещении установилась температура 25°С. Эта функция имеет свои настройки по длительности включения заранее, и на сколько раньше может включаться конвектор для достижения заданной температуры.
При достижении температуры 6°С конвектор вновь перейдет в спящий режим.
Безопасноть iVigo:
Конвекторы iVigo имеют два контура безопасности. Электронный термостат автоматически отключает питание нагревательного элемента, если объект, такой как одежда, случайно падает на обогреватель вызывая перегрев прибора. Когда посторонний предмет удален с поверхности, питание вновь подаётся и обогреватель автоматически начнет работать снова.
При опрокидывании прибора работа конвектора также будет приостановлена до тех пор, пока обогреватель вновь не будет поставлен в вертикальное положение.
Все обогреватели снабжены длинным 2-х метровым кабелем, что позволяет подключать прибор к любым розеткам без использования удлинителей.
В кабелях обогревателей используется технология облуживания для предотвращения окисления меди.
Устройство конвектора iVigo:
Корпус электрического конвектора IVIGO произведен из высококачественного холодного стального листа толщиной 0,8 мм и усилен рамой толщиной 1 мм для придания большей жесткости конструкции.
Процесс обработки стального листа корпуса обогревателя происходит как с наружной, так и с внутренней его части путем очистки его поверхности + фосфатирования (покрытие слоем фосфатов с целью повышения износостойкости, увеличения твердости и защиты от коррозии) с последующей окраской грунтовкой на водной основе и электростатическим порошковым лакокрасочным покрытием, а также обжигом при 200°C без участия человека. Покрытие не содержит химических веществ, вредных для здоровья человека, а также не выделяет их при нагреве.
Алюминиевый Х – образный монолитный нагревательный элемент внутри прибора нагревает воздух при помощи специальных пластин (крылышек). Холодный поток воздуха заходит через нижние каналы, проходит через нагревательный элемент, затем нагретый воздух выходит через верхние решётки. Происходит естественная конвекция воздуха и обогрев помещения. За счет такой конструкции не возникает шум, вызываемый нагревом и охлаждением данного прибора, не сжигается пыль и кислород.
Конвекторы нагреваются за короткое время, по размерам занимают мало места, легкие по весу.
Корпус прибора во время работы нагревается не выше 60°С, исключения составляет горячий воздух, выходящий из решеток (температура примерно 90°С). Задняя стенка прибора имеет незначительную температуру нагрева (не выше 50°С) что позволяет вешать его на стену без использования дополнительных экранов.
Комплектация:
Для удобства эксплуатации в комплект прибора входит как настенное, так и напольное (ножки) крепления. Также прибор оснащен интегрированной складной ручкой для переноски.
Гарантия:
Компания уверена в качестве и надежности своих конвекторов, поэтому на территории Российской Федерации на всю продукцию бренда iVigo действует АБСОЛЮТНАЯ гарантия. В случае неисправности прибора и подтверждения данной информации сервисным центром, происходит ОБМЕН неисправного прибора на новый. Данная процедура осуществляется в течении всего гарантийного срока.
Срок гарантии на все конвекторы iVigo – 5 лет
Ivigo Professional Convector :: Электрические обогреватели IVIGO
- Электрические обогреватели
- Конвекторы Ivigo
- Профессиональный конвектор Ivigo
Ежедневная и недельная программа
Х-образный нагревательный элемент из алюминия
Мониторинг энергопотребления
Датчик движения
Обнаружение открытого окна
Фактическая дата и время
Технические характеристики
Выбор модели электрического панельного конвектора
Потребность в тепле зависит от таких факторов, как внешняя температура, теплоизоляция помещения, циклы открытия/закрытия двери.
Значения, указанные в вышеприведенной таблице, даны для средних условий при температуре наружного воздуха 8-10 градусов, поэтому при расчете мощности обогревателя необходимо учитывать эти факторы.
Алюминиевый Х-образный нагревательный элемент и конвекторы. В наших нагревательных кабелях используется технология покрытия оловом. Толщина кабеля: изделия 2000–2500 Вт; изделия 3х1,50 мм2, 1000-1500 Вт; 3×1,0 мм2
Профессиональный панельный конвектор | ||||||
Тип | ЭПК 4550P05 | ЭПК 4550P07 | ЭПК 4570Р10 | ЭПК 4570Р15 | ЭПК 4590Р20 | ЭПК 4590П25 |
Высота мм | 450 | 450 | 450 | 450 | 450 | 450 |
Длина мм | 500 | 500 | 700 | 700 | 900 | 900 |
Глубина мм | 80 | 80 | 80 | 80 | 80 | 80 |
Вес кг | 5,3 | 5,3 | 7. | 7,2 | 8,8 | 9,2 |
Электрическая мощность Вт | 460-550 | 685-815 | 910-1085 | 1370-1630 | 1825-2150 | 2280-2720 |
Напряжение В | 220-240 | 220-240 | 220-240 | 220-240 | 220-240 | 220-240 |
Ток А | 2,07-2,26 | 3,11-3,40 | 4,13-4,52 | 6,23-6,80 | 8,3-8,96 | 10,40-11,34 |
Частота Гц | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 |
Электронная комната Контроль температуры | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Модуль энергосбережения (программируемый) | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Выключатель | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Длина шнура м | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Тип защиты | я | я | я | я | я | я |
Термостат защиты от перегрева | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Выключатель защиты от опрокидывания | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Механический термостат | – | – | – | – | – | – |
Индикатор энергопотребления | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Индикатор комнатной температуры | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Часы реального времени | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Мониторинг энергопотребления | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Ежедневная/недельная программа | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Обнаружение открытого окна | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Датчик движения | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Функция адаптивного пуска | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Антимороз | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Пластиковые ножки | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Комплект для настенного монтажа | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
Варианты цвета | Белый | Белый | Белый | Белый | Белый | Белый |
Эксклюзивный ключевой шкафчик | Дополнительно | Дополнительно | Дополнительно | Дополнительно | Дополнительно | Дополнительно |
1
| Стандартный | : | ЕН 60335-2-30 |
| Структура материала | : | Корпус из холоднокатаной стали: 0,80 мм, рама: 1,00 мм. |
| Поверхностный процесс | : | Наш радиатор был произведен на нашем современном оборудовании путем очистки поверхности + фосфатирования с последующей окраской грунтовкой на водной основе и электростатическим порошковым покрытием, а также обжигом при температуре 200°C без участия человека. |
| Цвет | : | RAL9016 (стандартный), белый |
| Отопление Unite Group | : | Алюминий X типа сопротивления и конвекторы |
| Стандарт качества | : | CE, TUV, TS EN ISO 9001:2015 |
| Высота | : | 450 мм |
| Длины | : | 500-700-900 мм |
| Безопасность | : | Изделие проходит функциональные испытания, проверку целостности контура заземления, испытания на пробой высокого напряжения и измерение тока утечки. |
| Гарантия | : | 3 года |
| Выбор модели основного электрического панельного конвектора | ||
| Модель | Рекомендуемая мощность нагревателя (Вт) | Площадь помещения (м2) |
| ЕПК 4550 P05 | 500 | 3-6 |
| ЕПК 4550 P07 | 750 | 4-9 |
| ЕПК 4570 Р10 | 1000 | 6-12 |
| ЕПК 4570 Р15 | 1500 | 9-17 |
| ЕПК 4590 P20 | 2000 | 12-24 |
| ЕПК 4590 P25 | 2500 | 14-28 |
Гарантия
Профессиональный конвектор | Гарантия
1. Гарантийный срок начинается с момента доставки устройства и составляет 3 года.
2. На устройство полностью распространяется гарантия нашей компании, включая все его части.
3. Если устройство выходит из строя в течение гарантийного срока из-за нехватки материалов или рабочей силы, ремонт будет производиться без каких-либо требований по затратам под заголовком «затраты на оплату труда», «стоимость замененной детали» или под любым другим названием.
4. Покупатель может потребовать замены устройства, возврата денег, снижения цены пропорционально дефекту при следующих условиях, даже если потребитель воспользовался правом на его ремонт:
– Если один и тот же дефект повторяется дважды в течение одного года с момента поставки устройства клиенту в течение заранее установленного гарантийного срока или по разным причинам происходит более четырех поломок или если общее количество поломок по разным причинам превышает 6 раз, вызывающих запрет на использование агрегата непрерывно в течение заданного гарантийного срока
– При превышении максимального срока ремонта
– Если это установлено СТО или продавцу, дилеру, агенту, представителю, импортеру либо производителю/производителю, если СТО не существует, с сообщением о невозможности ремонта агрегата
5.
Поломки из-за использования, отличного от способов, указанных в руководстве по эксплуатации устройства, не покрываются гарантией.
EN 60335-2-30: 2011 A11: 2012
Видео
Содержимое упаковки конвектора
Использование конвектора на ножках
Профессиональный видеоконвектор с видеоруководством
Изменение торговой марки Vigoİvigo
Нижний колонтитул
О нас
Мы работаем над удобными и рациональными решениями для отопления с 19 лет.76.
DKN-812C — Программируемая печь с принудительной конвекцией, 300 л, 220 В
Перейти к навигацииПерейти к содержимому
- Описание
- Спецификация
Очень практичные стандартные печи с максимальной температурой до 300°C.
Особенности печи с принудительной конвекцией (DKN812)
Стандартные печи с принудительной вентиляцией
Стандартные печи с принудительной конвекцией являются программируемыми, имеют расширенные функции и функции безопасности.
Feature
Best seller based on excellent performance & affordability
Feature
Superior temperature accuracy
Feature
DKN302/402/602/612 come with observation windows
Feature
Программируемый ПИД-регулятор для простой настройки программы 30-шаговый, 3-шаговый программный контроллер с функциями повторения
Функция
Фиксированные настройки, запрограммированные режимы работы, быстрый автоматический останов, автоматический останов и автоматический запуск с простыми возможностями управления
Особенность
Повышенная безопасность и функция самодиагностики
Особенность
Перегревательную профилактику и калибровка. Характеристика
Встроенные выпускные отверстия
Функции безопасности
Функции самодиагностики (неисправность датчика температуры, отключение нагревателя, короткое замыкание твердотельного реле) Автоматическое предотвращение перегрева, прерыватель утечки тока с защитой от перегрузки по току, функция блокировки клавиш
| Технические характеристики | ||
| Код товара | 212874 | |
| Модель | ДКН812 | |
| Метод циркуляции | Принудительная циркуляция воздуха | |
Рабочая темп. диапазон | Комнатная темп. от +10°C до 210°C | |
| Темп. точность регулировки | ±1 ℃ (при 210 ℃) | |
| Темп. точность распределения | ±2,5 ℃ (при 210 ℃) | |
| Макс. темп. время достижения | Прибл. 60 мин | |
| Внутренний/внешний материал | Плита из нержавеющей стали/холоднокатаной стали с отделкой для выпечки из меламиновой смолы | |
| Теплоизоляционный материал | Стекловата | |
| Нагреватель | 1,2 кВт x 2 | |
| Тип вентилятора / двигатель вентилятора | Scirocco вентилятор/двигатель конденсаторного типа x 1 шт. | |
| Кабельное отверстие | 30 мм внутр. диам. (с правой стороны) 1шт. | |
| Выпускное отверстие | 30 мм L. D.×2 шт. (сверху) | |
| Смотровое окно | Нет | |
| Темп. контроллер | ПИД-регулирование с помощью микропроцессора | |
| Темп. метод установки | Цифровая настройка клавишей ВВЕРХ/ВНИЗ | |
| Темп. дисплей | Измерение темп. : Цифровой дисплей с зеленым светодиодом Настройка темп. : Цифровой дисплей с красным светодиодом | |
| Таймер | 1 мин. до 99 часов. 59 мин. и 100 часов. до 999 часов. 50 мин. с функцией ожидания таймера | |
| Функция управления | Работа с фиксированной температурой, программная работа, автоматический запуск, быстрая автоматическая остановка | |
| Программный режим | Работа программы: 30 шагов (30 шагов×1, 15 шагов×2, 10 шагов×3) Функция повтора шаблона | |
| Дополнительные функции | Функция смещения калибровки, блокировка клавиш, бесперебойное питание для памяти | |
| Управление контуром отопителя | Управление ТТР | |
| Датчик | К-термопара | |
| Устройство безопасности | Функции самодиагностики (неисправность датчика температуры, отключение нагревателя, короткое замыкание твердотельного реле, автоматическое предотвращение перегрева), функция блокировки клавиш, предотвращение перегрева, электрический прерыватель утечки с защитой от перегрузки по току | |
| Полка со стандартной нагрузкой | ~15 кг/шт. | |
