Внутрипольные конвекторы, радиаторы конвекторного типа

Монтаж и установка внутрипольного конвектора – один из самых первых вопросов перед принятием решения о покупке внутрипольного конвектора целиком. Так что много вопросов об особенностях монтажа, габаритных размерах, глубине конвектора в полу, можно ли будет установить конвектор вообще. Поэтому в этой статье мы постараемся ответить на самые распространенные вопросы, которые нам задают наши клиенты. Мы разделили нашу статью на несколько пунктов.

• Convector niche

• Convector connection

• Fan placement

• Indents from windows and walls

• Thermal insulation

• Decorative frame

• Convector grill

• Photo фотогалерея монтаж

• монтаж видеогалерея

• 1

Монтаж внутрипольного конвектора считается достаточно простым процессом, который можно осуществить как с помощью профессионала, так и самостоятельно. Перед началом монтажа внутрипольного конвектора необходимо внимательно изучить инструкцию по установке и эксплуатации обогревателя и неукоснительно выполнять все предписанные рекомендации. От правильной установки зависит не только ваша безопасность, внешний вид помещения, но и срок службы конвектора. В зависимости от помещения и размеров оконного пространства выбирается оптимальное расположение конвектора: на полу, на стене, в полу, в стене, в ступенях, в оконном пространстве (под подоконником ). Первая задача – выбрать правильное место: удобное, безопасное и позволяющее максимально использовать возможности конвектора. Необходимо помнить, что конвекторы нельзя устанавливать под вентиляционными отверстиями, за шторами, жалюзи, дверями, ширмами.

Соединение с конвектором

Соединение с гидравликой

Существует два варианта соединения с системой отопления : гибкое и жесткое. Каждый тип имеет свои преимущества.

Гибкое соединение – соединение позволяет выполнить боковое подключение, упрощает чистку самого конвектора. Суть в том, что соединение основано на гибких шлангах. В конвекторах, где есть возможность поднять теплообменник, это очень удобно для очистки конвектора от пыли и грязи.

Жесткое соединение – считается более надежным из-за материалов, используемых при соединении. Но в этом случае сделать уюорку внутрипольного конвектора сложнее, так как нет возможности поднять теплообменник.

Электрика подключение

Вы выбрали конвектор с вентилятором, то вам необходимо учесть такой момент как подключение к электрической сети. Так как в конвекторах используются вентиляторы обычно на 12 В, а в сети 220, то необходимо приобрести конвекторный модуль (трансформатор). Модуль управляет комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении с помощью встроенного датчика и поддерживает ее на заданном уровне. Параллельно с этим он может управлять сервоприводами и плавно регулировать скорость вращения вентилятора. Некоторые производители предусматривают возможность укладки трансформатора в короб с конвектором, что упрощает работу при его монтаже.

Отличие дорогих и дешевых марок

Напомним, что основными параметрами обогревателя, встраиваемого в пол, являются мощность, габариты, бесшумность, долговечность, экономичность.

В большинстве случаев все эти характеристики обусловлены материалами, которые производитель использует для изготовления модели. Как известно, теплообменник изготовлен из меди с дополнительными алюминиевыми пластинами. Толщина медной трубы, количество и структура алюминиевых пластин напрямую влияют на качество конвектора.

Производители дешевой продукции расходуют материал крайне экономно. То есть это будет тонкая медная трубка с небольшим количеством алюминиевых ребер. Причем плиты будут располагаться редко, на большом расстоянии друг от друга. Это влияет на конечную мощность прибора.

Также учитываем структуру стального ящика. Чем она толще, тем прочнее, качественнее, долговечнее. Толстая прочная коробка актуальна для дорогих брендов.

А еще вентилятор. На дешевых моделях устанавливаются довольно шумные вентиляторы, потребляющие большое количество электроэнергии и со временем приводящие к серьезным потерям тепла. Если вам такие «удовольствия» не нужны, стоит обратить внимание на более качественных, более дорогих производителей.

Конечно, покупателю сложно разобраться во всех этих характеристиках самостоятельно. Поэтому в таких вопросах необходимо получить профессиональную консультацию у специалистов.

Вентилятор, ближе или дальше от окна?

Положение вентилятора напольного радиатора по отношению к оконному проему зависит от предполагаемого использования устройства … Если конвектор устанавливается только как тепловая завеса , вентилятор должен располагаться ближе к помещение, а поток теплого воздуха направить на остекление.

Если основная функция внутрипольного конвектора обогрев помещения , то вентилятор необходимо установить ближе к оконному проему, чтобы он направлял холодный воздух от остекления через теплообменник в помещение.

Рекомендуем всегда устанавливать вентилятор ближе к остеклению . Благодаря повышенной мощности этих устройств в таком положении они справятся с обеими функциями: и обогрев, и отсечение холодного воздуха.

Обзор ведущих производителей

Сравнение эффективности теплоотдачи конвекторов разных производителей позволяет сделать правильный выбор модели и не переплачивать за ненужные преимущества. Торговая марка Mohlenhoff QSK (Германия) хорошо известна в нашей стране. В 2020 году конвекторы бренда начали производиться в России. По теплоотдаче изделия находятся на втором месте. Цена 0,42 евро за ватт.

ЭВА

Конвекторы российского производства Ева соответствуют европейским стандартам и предназначены для отопления помещений любого назначения. Накопленный разработчиками опыт позволяет создавать чрезвычайно прочную и надежную технику. Сегодня запущено производство настенных и напольных моделей, а также напольных модификаций. Устройства работают по принципу естественной конвекции.

Продукция компании «Вилма», основанной в 2002 году, занимает лидирующие позиции на рынке отопительного оборудования. Конвекторы Eva адаптированы к особенностям российских систем отопления, подходят для использования в многоквартирных домах и многоэтажках. Широкий модельный ряд способен обеспечить любой жилой объект. Покупателям предлагаются парапетные, напольные, стеновые конструкции, с принудительной или естественной конвекцией.

Вентиляторы производства Германии безопасны и бесшумны, их можно установить даже в спальне. Решетки декоративны, имеют привлекательный дизайн, изготавливаются из анодированного алюминия и ценных пород дерева (обычно дуба). На всю продукцию предоставляется гарантия 10 лет.

HEATMANN GmbH

Компания молодая, но динамично развивающаяся. Основана в 2013 году в Бюкебурге (Германия). Hitman производит качественную напольную и настенную технику CUBE и CUBE ELITE, а также внутрипольные конвекторы LINE, которые устанавливаются в жилых и производственных помещениях, автосалонах. Вся продукция тестируется в собственной лаборатории компании. Купить продукцию Heitmann можно в российских магазинах.

Благодаря своим уникальным функциям конвекторы Heatmann обеспечивают экономичный обогрев помещения и комфортное пребывание в нем. Площадь остекления разделена экраном теплого потока воздуха, который дополнительно нагревает воздух в помещении.

JAGA

Модели JAGA созданы для того, чтобы воплощать самые яркие фантазии хозяев дома. Эти обогреватели станут частью интерьера. Конвекторы серии PLAY сделают любое помещение светлым, теплым и уютным, углы моделей выполнены закругленными, что обеспечивает безопасность людей, все органы управления надежно защищены.

KLIMA

Imp Модели Klima серии TKH предназначены для обогрева и охлаждения. Они оснащены тангенциальным вентилятором. Imp Klima TKH с принудительной конвекцией может использоваться для вторичного охлаждения и поддержания температуры на заданном уровне.

Применяются в помещениях с большими остекленными поверхностями наружных ограждений. В отопительный сезон Имп Клима ТХ можно использовать для эффективной защиты от конденсата на поверхности стекла.

VARMANN

— крупнейший производитель оборудования для вентиляции, отопления и охлаждения зданий. В конвекторах она использует медно-алюминиевые теплообменники. Компания экономически стабильна, с положительными показателями, что позволяет проводить исследования и разрабатывать высокотехнологичное оборудование. Традиционные конструкции отопительных приборов были переосмыслены и усовершенствованы.

На данный момент компания производит две серии внутрипольных конвекторов:

• Varmann Qtherm – оборудованы системой принудительной конвекции, имеют встроенный электровентилятор;
• Varmann Ntherm – с функцией естественной циркуляции воздуха.

Цены на внутрипольные конвекторы ВАРМАНН

внутрипольные конвекторы ВАРМАНН

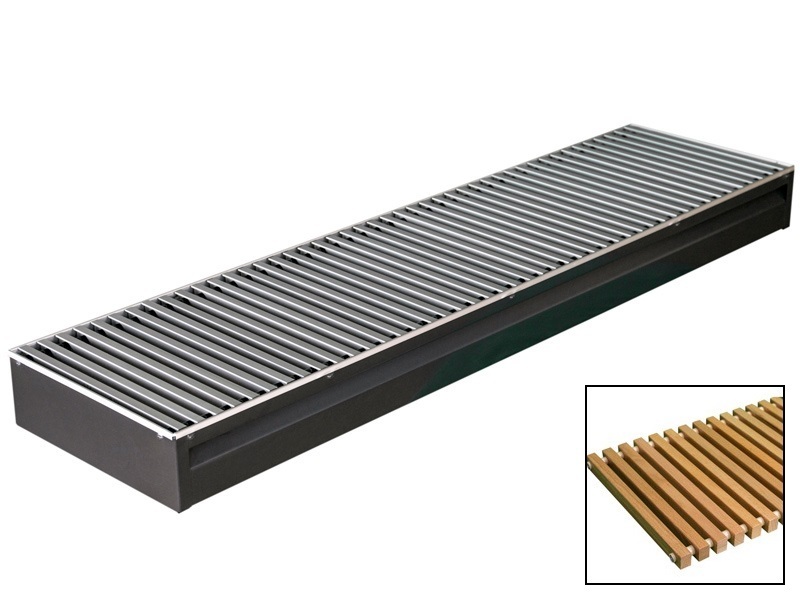

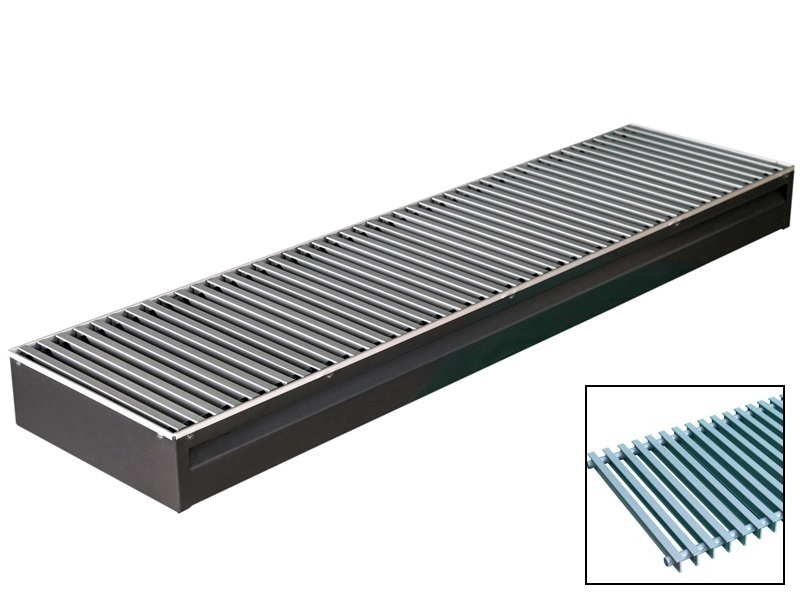

БРИЗ

Отопительные приборы «БРИЗ» встраиваются в конструкцию пола. С их помощью рекомендуется обогревать помещения с высокими окнами или стеклянными стенами. Приборы остаются невидимыми после установки, видны только решетки конвектора.

Изделия BREEZE образуют тепловую завесу из холодного воздуха. Летом их можно использовать для кондиционирования воздуха.

Производитель предлагает конвекторы пяти серий: «Н», «Р», «Плинтус», «В», «М». В зависимости от модели устройства могут иметь один или два теплообменника. Системные могут работать с естественной или принудительной конверсией.

Цены на конвекторы Бриз

Конвекторы Бриз

КЗТО “Радиатор”

Кимрский завод производит стальные трубчатые радиаторы, отопительные приборы с медными трубками и алюминиевым оребрением в качестве теплообменников. Продуманный дизайн, надежность и высокое качество удовлетворят вкус любого взыскательного потребителя. Продукция предназначена для покупателей с богатой фантазией и владельцев необычных пространств.

Компания предлагает потребителям модели серии РС, рекомендованные для использования в помещениях с повышенными санитарно-гигиеническими требованиями: школах, детских садах, поликлиниках. Модифицированные конструкции серии RSK отличаются более привлекательным дизайном. Сечение коллектора имеет округлую форму и выглядит изящно.

ООО “Рада-М” (торговая марка Itermic)

Отопление дома конвектором – лучший вариант из всех. В настоящее время устройства Itermic появились во многих магазинах нашей страны. Компания производит несколько видов отопительных приборов: с естественной и принудительной конвекцией, из оцинкованной и нержавеющей стали. Размерные характеристики позволяют встроить их практически в любой пол.

Технику Аитермик отличает выгодная цена, отличные характеристики и безупречный дизайн. Решетки выполняют сразу две функции: опорного элемента конструкции и декоративную. Есть продольные и поперечные варианты, из алюминия и дерева. Вы можете подобрать модель, соответствующую интерьеру по материалу и цвету.

ООО “НББК”

ООО “НББК” основано в 2006 году. Предприятие специализируется на производстве теплового оборудования для отопления жилых и промышленных объектов в России. Освоено производство бытовых конвекторов по принципиально новой бескамерной технологии. В процессе производства используются тонкие пластины из листовой стали, которые набираются по особой конфигурации, образуя каналы для теплоносителя.

В конструкции может быть от 50 до 150 табличек. Их собирают в единый пакет путем соединения одной части с другой. Конвекторы имеют высокие теплотехнические и прочностные характеристики, они чрезвычайно прочны, легки и не занимают много места. Они способны стабильно работать при повышенном давлении, могут применяться в любых системах отопления: прямоточных, одно- и двухтрубных. Параметры рабочего давления – 24 атм., испытательного давления – 60 атм.

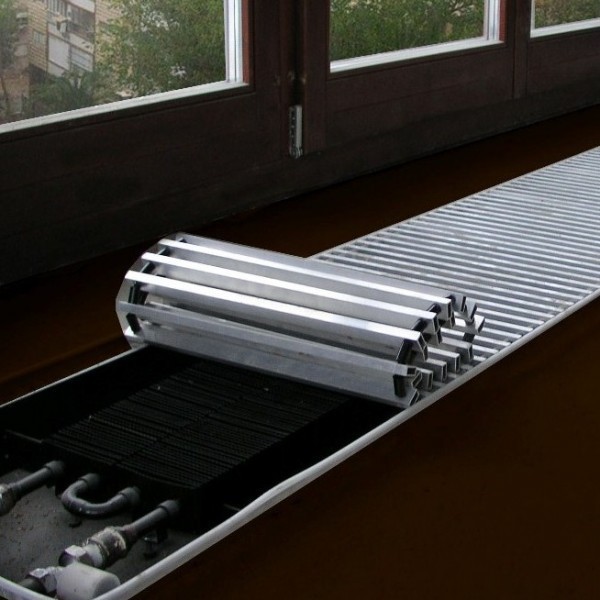

Решетки конвектора

При выборе решетки для конвектора стоит вопрос дерево или алюминий. На самом деле все зависит от индивидуальных предпочтений. Хочу подчеркнуть, что деревянные решетки изготавливаются только из натурального дерева. Для защиты гриля из дерева рекомендуется использовать морилку или лакировку. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс анодирования. Все решетки выдерживают нагрузку 40 кг на брусок. Единственный момент – деревянная решетка более подвержена внешнему износу, то есть потертости от ходьбы по ней будут более заметны.

Монтаж оборудования

Монтаж конвектора теплого пола необходимо производить строго по рекомендациям, описанным в прилагаемой инструкции по эксплуатации, особенно при установке встраиваемого в пол варианта. Монтажные работы начинаем с тщательной разметки, алгоритм всех действий хорошо показан в этом видео

Укладка труб

При монтаже системы в строящемся здании все работы заканчиваются до отделочных работ и заливки полов. Конвектор подключается к водопроводу шлангами в металлической оплетке или трубами из цветного металла, при этом от центрального отопления лучше сделать отдельное подключение.

Важно! Обязательно нужно установить клапан, регулирующий подачу теплоносителя, и автоматический клапан для прокачки воздушных пробок.

При замене радиатора центрального отопления на внутрипольный конвектор подключение производим по ранее установленной и действующей схеме.

Контроль уровня

Очень важно установить изделие строго горизонтально – для этого на нем есть регулировочные болты. Это правило касается всех конвекторов – расположенных в полу или встроенных в него. После монтажа и функциональной проверки начинается окончательная заливка и выравнивание пола: край корпуса изделия не должен выступать над уровнем пола. Последней, после окончательного высыхания пола, является декоративная решетка.

Декоративная рамка

Многие производители предлагают обрамление конвектора , это нужно в первую очередь для того, чтобы закрыть стыки, часто плиточники не совсем идеально подводят плитку к конвектору и остаются зазоры и щели, и в таких случаях устанавливается рама. Он бывает двух видов: U-образный и F-образный. U-образная форма менее заметна, так как не ложится на пол. F-образная ложится сверху и имеет ширину 1-2 мм, тем самым полностью скрывая стык между конвектором и полом, но в этом случае решетка оказывается немного выше пола, то есть образуется небольшой подъем. Если без рамы, то пол, конвектор и решетка находятся на одном уровне.

Правильный расчет при выборе

Деньги на отопление поможет сэкономить правильный расчет количества отопительных приборов в зависимости от их производительности.

Для отопления 1 кв.м. площади требуется около 100 Вт тепла. Иногда конвекторы приобретаются в качестве дополнительного отопления. В этом случае при выборе его мощности необходимо учитывать имеющиеся источники тепла.

Перед покупкой конвектора необходимо внимательно изучить инструкцию и найти информацию о том, какое рабочее давление необходимо этому устройству. Диапазон колеблется от 2 до 12 атмосфер. Это важно, потому что давление для индивидуальных или центральных систем отопления разное.

Электродвигатель для напольного устройства требует напряжения 12 В. Считается, что они меньше боятся влаги. В то же время двигатель постоянного тока экономит 70%.

Виды конвекторных изделий по материалу изготовления

Для изготовления конвекторов отопления применяются различные материалы.

Чугун

Эти устройства прогревают помещение за счет движения горячего воздуха и одновременно – теплового излучения. Строго говоря, это те же модернизированные советские чугунные радиаторы как бы отсоединены от центрального отопления и поставлены на ножки. Очень часто они выполнены в особом стиле ретро, ​​благодаря чему устанавливаются в квартирах и частных домах.

Фото 2. Конвектор напольного отопления из чугуна. Устройство достаточно низкое, расположено под подоконником.

Сталь

Стальные устройства более распространены, чем другие. Подходит для квартир, офисов, торговых павильонов. Отличается компактными размерами, малым весом, устойчивостью к скачкам давления и хорошим качеством нагрева. Также это идеальное решение для помещений с панорамными окнами – конвектор не будет загораживать обзор.

Биметаллический

Изготовлен из двух металлов. Обычно в конструкцию входит стальной или медный сердечник с алюминиевой резьбой . Биметаллические батареи быстрее и качественнее прогревают помещение, им не страшны агрессивные воздействия окружающей среды.

Конструктор

Кроме стандартных моделей часто заказывают эксклюзивные, с определенными размерами , в нужной цветовой гамме, в определенном стиле (обычно хай-тек).

Фото 3. Дизайнерский конвектор теплого пола. Устройство закрыто оригинальной защитной решеткой

Пользуются популярностью у владельцев офисов, квартир, частных домов и административных помещений с дизайнерской отделкой.

Принудительная конвекция – Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рис. 1. Конвекция — это механизм теплопередачи, при котором тепло перемещается из одного места в другое посредством потоков жидкости. Принудительная конвекция просто использует этот механизм полезным способом для эффективного обогрева или охлаждения дома, например, с помощью вентилятора. ^[1]

Принудительная конвекция — это особый тип теплопередачи, при котором жидкости вынуждены двигаться для увеличения теплопередачи. ^[2] Это нагнетание может быть выполнено с помощью потолочного вентилятора, насоса, всасывающего устройства или другого устройства.

Многие люди знакомы с утверждением, что “тепло поднимается”. Это упрощение идеи о том, что горячие жидкости почти всегда менее плотны, чем та же самая жидкость в холодном состоянии, но есть исключения (исключения см. В слоях атмосферы и термохалинной циркуляции). Эта разница в плотности приводит к тому, что более горячий материал естественным образом оказывается поверх более холодного из-за более высокой плавучести более горячего материала. ^[3]

Естественная конвекция может создавать заметную разницу температур в доме. Часто это становятся местами, где в одних частях дома теплее, а в других прохладнее. Принудительная конвекция создает более равномерную и, следовательно, комфортную температуру во всем доме. Это уменьшает холодных точек в доме, что избавляет от необходимости включать термостат на более высокую температуру или надевать свитера.

Эксплуатация

Рис. 1. Напольный обогреватель ^[4] является частью системы HVAC, которая создает принудительную конвекцию в доме.

Создать принудительную конвекцию так же просто, как включить вентилятор. Воздух нагревается в топке и прогоняется по птичнику нагнетателем , представляющим собой вентилятор внутри вентиляционной системы. Этот вентилятор выпускает определенное количество воздуха, и этот выходной воздушный поток распределяется между всеми выходными решетками (также называемыми вентиляционными отверстиями обогревателя) в доме. ^[5] После прохождения через вентиляционные отверстия вентиляторами теплый обработанный воздух выбрасывается через вентиляционные отверстия в полу или потолке в комнаты дома. Затем с помощью естественной конвекции этот воздух проходит через комнату, нагревая ее, поднимаясь наверх за счет естественной конвекции и медленно падая на пол по мере охлаждения. Система нагрева воздуха и его проталкивания по всему дому, чтобы нагреть его, снова запускается.

[6]

То, как очищенный воздух попадает к выходным вентиляционным отверстиям, имеет значение, поскольку конструкция воздуховода может создавать сопротивление потоку воздуха в коленях, перегородках или местах, где изменяется размер воздуховода. Это изменение, в свою очередь, влияет на то, насколько хорошо эта система с принудительной подачей воздуха может обогревать дом, поскольку все они используют выходной поток воздуха из одного источника — печи. Поэтому важно правильно спланировать воздуховод. ^[5] Как правило, лучший способ движения воздуха по воздуховоду — это прямой воздуховод круглой формы с гладкой внутренней стенкой, поскольку изгибы и углы препятствуют потоку воздуха.

Везде, где это возможно, следует соблюдать это правило, чтобы воздух, вытесняемый печью, правильно нагревал дом. Кроме того, если выходные вентиляционные отверстия не закрыты мебелью или не установлены за шторами, гарантируется, что теплый воздух, выходящий из топки, сможет циркулировать по всему помещению.

Существует распространенное заблуждение, что чем больше воздуха выходит из вентилятора или чем больше вентилятор «выталкивает» воздух, тем сильнее будет эффект принудительной конвекции из-за большого количества нагретого или охлажденного воздуха, выталкиваемого из вентилятора. Однако это не совсем так. Частично то, как воздух проходит через дом или другое здание, связано с давлением и температурой, которые существуют в помещении до того, как через него будет проталкиваться больше воздуха. Например, если в комнате есть холодная зона, и цель состоит в том, чтобы равномерно нагреть комнату, изменение давления в области между холодной и теплой зонами, известной как переходная «теплая» зона, влияет на то, насколько хорошо вентилятор сможет работать.

* = ч(T_s – T_{\infty})[/math] 92})[/math] пропорциональна разнице между начальной температурой материала ([math]T_s[/math]) и конечной температурой материала ([math]T_{\infty}[/math]) через константу пропорциональности [math]h[/math]. Скорость теплопередачи также сильно зависит от шероховатости и формы нагреваемого материала. Закон Ньютона о нагреве и охлаждении меняется в зависимости от того, является ли конвекция принудительной. Для естественного охлаждения значение [math]h[/math] равно определенному числу. Однако, форсируя конвекцию и перегоняя нагретый или охлажденный воздух из одного места в другое, можно измените эту константу пропорциональности и нагрейте или охладите объект быстрее.

Более математический взгляд на принудительную конвекцию см. на странице Университета Саймона Фрейзера.

Потолочные вентиляторы

Использование потолочных вентиляторов в доме также представляет другой тип принудительной конвекции. Потолочные вентиляторы можно использовать как зимой (рис. 2), так и летом (рис. 3), но их настройки должны быть разными, чтобы выполнять поставленную задачу. В летние месяцы вентилятор обычно устанавливается на более высокую скорость. Угол наклона лопастей направляет воздух вниз через комнату. Обычно это соответствует вращению против часовой стрелки, если смотреть на вентилятор снизу. Этот нисходящий ветер способствует испарению пота обитателей дома, охлаждая их. В зимние месяцы вентилятор должен работать на меньшей скорости. Лопасти также вращаются в другом направлении, обычно по часовой стрелке, если смотреть снизу на вентилятор, который вытягивает более холодный воздух из нижних частей комнаты. Затем более холодный воздух снизу смешивается с более теплым воздухом, который поднялся вверх, и смешивает их, распределяя более теплый воздух по всему зданию.
