Водяные конвекторы отопления

Потребители довольно консервативны в выборе приборов отопления. Многие традиционно предпочитают чугунные батареи или биметаллические радиаторы. Однако существует система обогрева, позволяющая создать не менее комфортные условия в помещении, надежная и простая в эксплуатации.

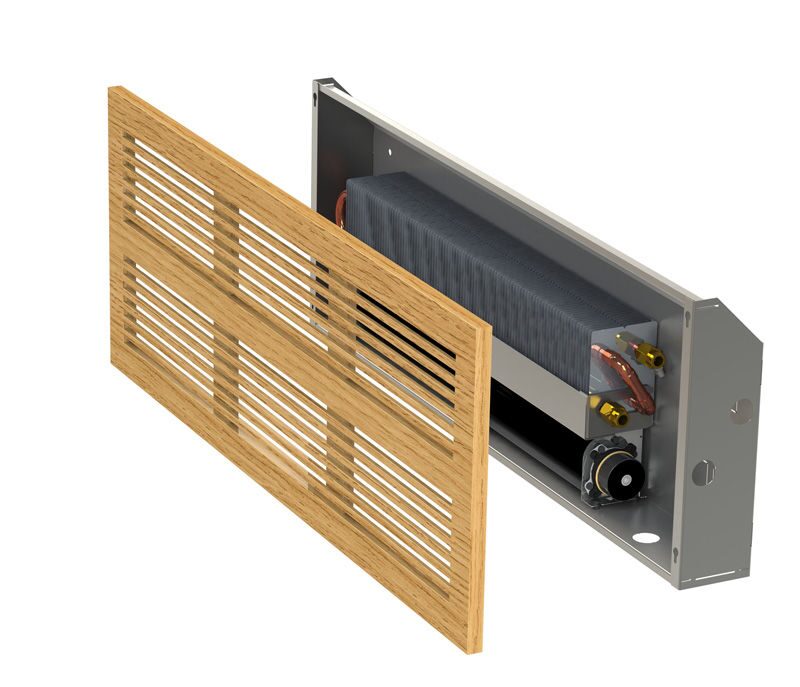

Устройство и принцип работы водяных конвекторов отопления

1. Корпус конвектора.
2. Теплообменник.
3. Декоративная решетка.
4. Тангенциальный вентилятор.
5. Большая декоративная крышка.

6. Малая декоративная крышка.
7. Декоративная окантовка.
8. Крепежная ножка.
9. Юстировочные винты.
10. Крепежный болт.

11. Шаровый кран.
12. Запорно-регулировочный клапан.
13. Гибкая подводка.
14. Прокладки.

Теплоносителем в данных приборах является горячая вода, циркулирующая по трубе, на которой смонтирован теплообменник – металлические пластины. Конструкция помещена в защитный короб или нишу с решеткой для свободного выхода теплого воздуха.

Принцип работы данной системы обогрева построен на физическом явлении – конвекции воздуха. Холодный поток, попадая на теплообменник, нагревается и поднимается в верхние слои, освобождая место для следующей порции прохладной воздушной массы. В зависимости от способа воздухообмена различают два вида конвекции:

Естественная. Движение воздуха происходит само по себе, без постороннего вмешательства. Такие приборы маломощны и смогут обогреть небольшие помещения с низкими потолками. Обычно устанавливаются там, откуда попадает большое количество холодного воздуха – у дверных и оконных проемов, витрин магазинов. Такие конвекторы хорошо дополняют основную систему отопления.
Принудительная. Рядом с теплообменником устанавливается вентилятор, постоянно нагнетающий воздушные массы с низкой температурой, что обеспечивает циркуляцию воздуха до полного обогрева окружающего пространства. Конвекторы с принудительной вентиляцией достаточно мощные, являются самодостаточной системой отопления больших торговых залов, складов, бассейнов.

Несмотря на кажущуюся простоту конструкции водяной конвектор – это технический прибор, собранный на основе точного инженерного расчета. Все детали изготавливаются из специально подобранных материалов.

Каждая пластина, или ламель, имеет определенную площадь, все они прикреплены к трубе на конкретном расстоянии друг от друга. Расчет помогает найти «золотую середину» между количеством пластин и расстоянием между ними для свободного движения воздушных потоков.
На процесс конвекции влияет коэффициент теплопроводности металла, из которого изготовлен теплообменник. Детали из меди, алюминия или биметаллические конструкции быстрее нагреваются и отдают тепло, чем стальные.
Еще один способ повысить эффективность теплообмена – изготовить ламели с рифленой поверхностью. Общая площадь увеличится за счет неровностей, соответственно, больше горячего воздуха попадет в помещение.

Потери тепла могут происходить из-за неплотного прилегания пластин к трубе. Поэтому в приборах из стали для лучшего соединения используют сварочный аппарат. Если конвектор изготовлен из меди, то здесь потребуется паяльник. В биметаллических конструкциях алюминиевые ламели надевают на медную трубу, а затем дорном расширяют ее диаметр. Либо пластины оснащаются специальными манжетами, максимально плотно охватывающими трубу.

Система обогрева с принудительной конвекцией

В таких приборах внутри кожуха с теплообменником устанавливается вентилятор, который затягивает воздух вовнутрь и прогоняет его через горячие пластины. Это повышает скорость конвекции и помогает быстрее обогреть окружающее пространство. В размещении вращающихся лопастей также возможны варианты.

В тангенциальном вентиляторе крыльчатка расположена вдоль всей трубы, при вращении воздух двигается параллельно пластинам.
При аксиальном расположении в торце теплообменника движение лопастей прогоняет воздух перпендикулярно ламелям.

Принудительная конвекция эффективнее естественной, но есть существенный минус – работу вентилятора сопровождает постоянный шум. К тому же для запуска двигателя требуется подключение к электросети, что не всегда возможно.

Все движущиеся части, а также сам теплообменник, заключены в стальной короб, одна из плоскостей которого представляет собой решетку. Это позволяет воздушному потоку свободно двигаться в нужном направлении, и при этом защищает от попадания внутрь посторонних предметов.

Виды отопительных конвекторов

Электрические конвекторы потребляют большое количество электроэнергии. К тому же, чтобы увеличить срок эксплуатации прибора, производители устанавливают низкотемпературный нагревательный элемент, что снижает эффективность теплообмена.

Для эксплуатации газовых конвекторов необходимо устанавливать дымоход. Воздух в теплообменнике нагревается за счет выделения тепла при сжигании топлива, а продукты горения должны выводиться за пределы помещения.

Водяные конвекторы отличаются не только дешевым теплоносителем, но и разнообразием модификаций. Удобный монтаж позволяет установить систему обогрева там, где она будет максимально эффективной.

Методы установки водяных конвекторов

Универсальность расположения водяных приборов обогрева делает их наиболее привлекательными для потребителя. Различают настенные, напольные и встраиваемые конвекторы.

Настенные модели

На сегодняшний день это наиболее популярный вид установки. Особенность такого конвектора – удобство монтажа, небольшой вес, позволяющий закрепить оборудование даже на некапитальных перегородках, большое количество модификаций.

Чаще всего в настенных приборах используется естественная конвекция. Чтобы увеличить теплоотдачу, производители помещают теплообменник в специальный кожух, по высоте значительно превышающий размеры основного устройства. Такое решение создает дополнительную тягу, а специальные отверстия формируют движение воздуха в заданном направлении..

Напольные модели

Отличаются от настенных методом монтажа и скромными размерами. Оборудование устанавливается на полу. Такая модель очень удобна в эксплуатации там, где невозможно другое расположение – например, в промышленных ангарах с большим остеклением. Довольно часто в них используется вентилятор для принудительной конвекции.

Напольные изделия также могут иметь функциональный или декоративный кожух. Хотя они изготовлены из стали, поверхность металла не нагревается слишком сильно, что выгодно отличает водяной конвектор от радиатора. Сталь легко окрасить в любой цвет, что позволяет подобрать систему обогрева к конкретному стилю интерьера.

Встраиваемые модели

Этот вид оборудования отличается принципом установки.

Агрегаты чаще всего монтируют ниже уровня пола, но по такому же принципу их можно встраивать в подоконники или плинтусы. Все зависит от цели использования. Чаще всего их устанавливают в бассейнах, оранжереях, спортзалах, торговых центрах, там, где большая отапливаемая площадь и есть панорамное остекление.

Теплый поток воздуха исключает образование конденсата на окнах, поскольку прибор устанавливается ниже уровня окна, холодный воздух падает на теплообменник и попадает в помещение уже теплым.
Оборудование не занимает дополнительное место в помещении. Однако о его размещении стоит подумать заранее.
Декоративная решетка, закрывающая кожух, отлично впишется в любой интерьер. Главное условие – ее прочность, потому что она расположена вровень с напольным покрытием и всегда есть вероятность того, что по ней будут ходить.

Нюансы монтажа:

установку необходимо производить на стадии строительства, поскольку требуется надежная стяжка и место для укладки;

если модель не оснащена вентилятором, то место установки должно быть надежно изолировано от потерь тепла через корпус конвектора;
через декоративную решетку на теплообменник попадает большое количество пыли, что может помешать нормальному теплообмену и сократить срок эксплуатации. Необходимо постоянно следить за чистотой внутреннего пространства конвектора.

Чаще всего используется оборудование с принудительной конвекцией и вмонтированной системой дренажа для сбора и отвода накопившейся влаги. Еще одно ограничение – размер встраиваемой модели. На верхних этажах здания нельзя устанавливать мощные конвекторы с высотой корпуса в несколько десятков сантиметров.

Контроль рабочей температуры

Погодные условия нестабильны, солнечная погода за окном может поднять температуру и в помещении с работающим конвектором. Чтобы избавиться от избыточного тепла, в корпусе устанавливается терморегулирующий клапан. Это может быть заводской вариант, либо установку придется произвести самостоятельно. Ограничение подачи горячей воды производится механически или с помощью электроники. Еще один вариант – поставить заслонку и регулировать воздушный поток, открывая или закрывая ее вручную.

Водяной конвектор для охлаждения

Специально адаптированные модели можно использовать не только для отопления, но и для охлаждения воздуха. Для этого в теплообменнике монтируется два резервуара – один с водой, другой – со специальной жидкостью. В режиме охлаждения конвектор с хладагентом подключается к чиллеру и «выдает» в окружающую среду прохладный воздушный поток. Поскольку в данном случае о естественной конвекции не может быть и речи, подобные модели в обязательном порядке оснащаются вентиляторами.

Плюсы и минусы водяных конвекторов отопления

Для сравнения выбраны обычные радиаторы, хорошо знакомые всем потребителям.

Конвекторы быстрее нагреваются до расчетной мощности, не требуя при этом сильного нагрева жидкости.

Они создают воздушную тепловую завесу, не давая стеклам запотеть или промерзнуть.
В них не бывает воздушных пробок, а легкий вес позволяет производить установку в самых необычных местах.
Водяные конвекторы, в отличие от радиаторов, абсолютно безопасны в эксплуатации.
Дизайнерская привлекательность встраиваемых моделей делает их наиболее популярными при строительстве жилых домов.

Минусов немного, но о них надо знать.

Конвекторы нельзя использовать в помещениях с установленной системой искусственной вентиляции.
При конвекции воздуха возможно образование сквозняков.
Поскольку воздух при движении захватывает и переносит частицы пыли, необходимо следить за чистотой помещения и чаще проводить влажную уборку.

Зная все достоинства и недостатки двух видов отопительных систем, легко сделать правильный выбор.

Настенный конвектор Itermic ITF 400/W

Главная >
Каталог >
Конвекторы отопления водяные >
Настенные конвекторы >
ITW.400

Настенные водяные конвекторы отопления – современные приборы, обладающие высокой производительностью, сравнимой с алюминиевыми радиаторами, и компактными размерами. Это оборудование устанавливается на минимальном расстоянии от стены на специальные крепления и подключается к трубам циркуляции через боковой подвод.

Большим преимуществом настенных конвекторов Itermic ITF/W считается оптимальное соотношение размеров и производительности в сочетании с широким модельным рядом. Использование приборов этого типа позволяет:

сделать приборы отопления максимально незаметными, не занимающими места в помещении;

получить эффект быстрого прогрева за счет сочетания конвекции с излучением корпуса;
подключить автоматику управления – термостаты для поддержания комфортной температуры и экономичного режима отопления;
использовать современные и экономичные приборы с небольшим весом и компактными размерами.

Модельный ряд позволяет подобрать изделия по размерам, производительности и эффективности потребления теплоносителя за счет управляемой циркуляции.

Предлагаем получить профессиональную консультацию специалистов по подбору, заказать и купить конвекторы Itermic ITW в Екатеринбурге и Свердловской области по оптимальной цене с доставкой.

Характеристики:

Габариты
– Высота: 20см, 30см, 40см, 50см, 60см
– Ширина: 10см, 15см
– Длина: от 50см до 300см
Короб
– Материал: оцинкованная сталь толщиной 0. 9мм покрашенная порошковой краской в любой цвет по линейке RAL
Комплект поставки
– Кронштейны для настенного крепления

Теплообменник
– Диаметр медных труб 16мм
– Толщина стенок 0,5мм
– Толщина алюминиевых ламелей 0,35мм
– Расстояние между ламелями 5мм
– Температура теплоносителя до 130°C
– Рабочее давление – 15 атм.
– Прессовочное до – 25 атм.
– Способы присоединения: нижнее
– Размер: G1/2 (внутренняя резьба)

Настенный конвектор Itermic ITF 400/W: высота – 400мм

АРТИКУЛ	100мм (4×1)		150мм (4×2)
АРТИКУЛ	Q (Вт)	Цена в руб	Q (Вт)	Цена в руб
ITF.400.600/W	848	21 220	1419	28 325
ITF. 400.700/W	963	23 026	1547	31 066
ITF.400.800/W	1086	24 833	1692	33 809
ITF.400.900/W	1210	26 638	1851	36 552
ITF.400.1000/W	1339	28 522	2011	39 398
ITF.400.1100/W	1461	30 328	2177	42 140
ITF.400.1200/W	1650	32 135	2345	44 884
ITF.400.1300/W	1768	34 019	2513	47 730
ITF.400.1400/W	1889	35 825	2682	50 472
ITF.400.1500/W	2012	37 630	2854	53 216
ITF.400.1600/W	2127	39 824	3025	56 347
ITF. 400.1700/W	2243	41 672	3198	59 143
ITF.400.1800/W	2361	43 517	3371	61 937
ITF.400.1900/W	2473	45 323	3542	64 680
ITF.400.2000/W	2587	47 126	3713	67 421
ITF.400.2100/W	2695	48 973	3888	70 217
ITF.400.2200/W	2808	50 818	4062	73 013
ITF.400.2300/W	2915	52 820	4234	75 950
ITF.400.2400/W	3024	54 821	4407	78 886
ITF.400.2500/W	3127	56 665	4581	81 683
ITF.400.2600/W	3232	58 510	4754	84 478
ITF. 400.2700/W	3333	60 528	4928	87 449
ITF.400.2800/W	3437	62 545	5102	90 419
ITF.400.2900/W	3534	64 390	5275	93 214
ITF.400.3000/W	3632	66 235	5450	96 010

По умолчанию, конвекторы Itermic ITF/W имеют нижнее подключение, но при желании возможно заказать конвекторы с любым подключением.

Варианты подключения конвекторов Itermic ITF/W

Как отремонтировать настенный электрический обогреватель

Как почистить настенный электрический обогреватель

Выключить питание
На панели электроснабжения вашего дома выключите автоматический выключатель, который управляет вашим настенным обогревателем. С нагревателями на 120 вольт это будет однополюсный автоматический выключатель.
Нагреватель на 240 вольт будет управляться двухполюсным выключателем, который обычно состоит из двух автоматических выключателей, соединенных между собой широким тумблером. Иногда вы обнаружите, что выключатель на 240 вольт представляет собой тонкий выключатель с узким корпусом.
Переведите рычаг прерывателя в положение OFF . Однако никогда не думайте, что вы выключили правильный выключатель, пока не проверите провода внутри нагревателя. Очень часто автоматические выключатели имеют неправильную маркировку на панели.
Ли Валлендер
Очистите и снимите решетку
Пока решетка находится на нагревателе, очистите щели с помощью магазинного пылесоса. С помощью дрели или отвертки выверните винты, которыми решетка крепится к корпусу отопителя. Отложите решетку и винты в сторону.
Ли Валлендер
Проверка питания внутри нагревателя
После первой проверки детектора напряжения на заведомо находящемся под напряжением проводе проверьте внутреннюю часть настенного обогревателя, чтобы убедиться в отсутствии питания.
Проверьте в различных точках нагревателя, уделяя особое внимание соединениям, в которых соединяются провода цепи и выводы проводов. Если тестер не загорается, значит цепь разомкнута и можно безопасно прикасаться к проводам.
Ли Валлендер
Проверьте соединения проводов
Кабель электрической цепи, который входит в коробку нагревателя (обычно кабель NM или кабель с пластиковой оболочкой), присоединяется к набору проводов, припаянных к нагревателю. Два набора проводов обычно соединяются вместе с помощью соединителей проводов (гайки для проводов).
Проверьте состояние этих соединений. Если они ослаблены, прикрепите их снова. При необходимости вам может потребоваться снять дополнительную изоляцию с проводов цепи или выводов проводов, чтобы надежно соединить их. Убедитесь, что под разъемом провода не видно оголенного провода. Некоторые электрики любят обматывать основание разъема провода изолентой для надежной фиксации.
Ли Валлендер
Осмотрите изоляцию провода
Внешняя изоляция всех проводов должна быть прочной и не иметь зазубрин или трещин, которые могут вызвать короткое замыкание. В случае незначительных порезов обмотайте провода изолентой. Сильно изношенные провода указывают на то, что нагреватель отработал свой срок службы и нуждается в замене.
Ли Валлендер
Очистка электрических катушек нагревателя
С помощью тонкой насадки, прикрепленной к пылесосу, очистите электрические катушки нагревателя, чтобы удалить всю пыль. Пыльные нагревательные змеевики могут вызвать перегрев и преждевременный выход нагревателя из строя.
Ли Валлендер
Осмотр очищенных катушек
Проверьте внутреннюю часть нагревателя, чтобы убедиться, что из змеевиков удален весь мусор. Катушки должны быть чистыми. Любой мусор, оставшийся на катушках, будет дымить и, возможно, даже загореться.
Ли Валлендер
Осмотрите и очистите вентилятор
Тщательно пропылесосьте вентилятор отопителя магазинным пылесосом. Будьте осторожны, чтобы не сместить и не повредить тонкие лопасти вентилятора. Вращайте вентилятор вручную; он должен свободно вращаться.
Ли Валлендер

Поиск и устранение неисправностей электрических настенных обогревателей

У настенного обогревателя нет питания

Если в вашем настенном электронагревателе нет электричества, двигатель вентилятора не будет работать, и устройство не будет производить тепло. Существует несколько распространенных причин этой проблемы:

Автоматический выключатель выключен: Если автоматический выключатель сработал или был выключен по какой-либо другой причине, нагреватель не будет работать. Проверьте автоматический выключатель и переведите его в положение ВКЛ., затем проверьте работу нагревателя.

Цепь перегружена: Если автоматический выключатель срабатывает через неравные промежутки времени, возможно, нагреватель потребляет больше тока, чем рассчитана цепь. Иногда это происходит, если цепь нагревателя также подает питание на дополнительные розетки или светильники. Настенный обогреватель, как правило, должен питаться от выделенной цепи, которая не питает никакие другие устройства в доме, но даже в этом случае большой нагреватель, питаемый от цепи с недостаточной силой тока, иногда может вызвать перегрузку. Если цепь нагревателя срабатывает регулярно, вероятно, пришло время обратиться к электрику для проверки ситуации и внесения необходимых исправлений в цепь. Или же нагреватель можно заменить другим, потребляющим меньше энергии.

Автоматический выключатель неисправен: Хотя это не является обычным явлением, автоматические выключатели иногда выходят из строя. В частности, выключатели AFCI и GFCI могут быть настолько чувствительными, что часто вызывают ложные срабатывания. Неисправный автоматический выключатель должен быть заменен электриком.

Короткое замыкание проводов: Короткие замыкания возникают, когда электрический ток выходит за пределы установленных проводных соединений и находит «короткое замыкание» обратно на землю. Это потенциально довольно опасная ситуация, которая может привести к поражению электрическим током или возгоранию, поэтому ее следует решать немедленно. Короткие замыкания иногда сопровождаются искрением или запахом горелого пластика. И если автоматический выключатель срабатывает сразу после каждого сброса, скорее всего, вы имеете дело с коротким замыканием. Некоторые короткие замыкания легко обнаружить и устранить, если они вызваны простым ослаблением проводных соединений. Но проблемы с внутренней проводкой нагревателя или проблемы с проводкой цепи требуют опыта электрика.

Вентилятор работает медленно или слабо нагревается

Когда вентилятор вашего настенного электронагревателя работает медленно или количество тепла недостаточно, а вы уже очистили устройство и проверили его на наличие физической блокировки, напряжение в цепи и требования к мощности нагревателя могут не соответствовать требованиям. Обычно это происходит, если 240-вольтовый нагреватель был неправильно подключен к 120-вольтовой цепи, и почти всегда это признак того, что работа была выполнена любителем, не понимающим. В этом случае вам следует заменить нагреватель на подходящую модель на 120 вольт.

Однако существуют также трансформируемые настенные обогреватели, которые можно правильно подключить к цепям на 120 или 240 вольт. Нет ничего плохого в том, чтобы подключить такие нагреватели в любом случае, при условии, что соединения выполнены в соответствии с инструкциями. При правильном подключении эти нагреватели будут работать адекватно в любой конфигурации.

Обогреватель продолжает включаться и выключаться

Постоянное включение и выключение нагревателя может быть вызвано тем, что какой-либо предмет блокирует воздушный поток устройства, например, занавеска, бумага или растение. Проверьте, не блокирует ли что-нибудь воздухозаборник. Также очистите вентиляционную крышку или замените грязный воздушный фильтр (если он есть в вашем устройстве). И убедитесь, что крыльчатка вентилятора не покрыта пылью, грязью или грязью.

Другой причиной может быть неисправность термостата. Переключатель управления может быть неисправен, ему могут потребоваться новые батареи, либо проводка может быть старой или неисправной. Иногда расположение термостата, например, попадание солнца в определенное время дня, также может привести к тому, что датчики термостата будут искажать показания температуры, заставляя его действовать дико.

Нагреватель включается, но не греет

Если нагреватель включается, но не выходит тепло, это может быть нагревательный элемент. Нагревательный элемент — это часть обогревателя, которая нагревается и преобразует электрическую энергию, проходящую через него, в тепло, излучаемое из него и нагревающее помещение.

Чтобы проверить нагревательный элемент термостата и его проводку, снимите ручку термостата, ручку управления и лицевую панель. Затем снимите его со стены (после отключения питания устройства) и проверьте всю проводку. Затяните любые ослабленные соединения. Аналогичным образом проверьте, не препятствуют ли потоку воздуха никакие препятствия. Если это не решит проблему, возможно, настенному электрическому обогревателю потребуется новый нагревательный элемент.

Обогреватель пахнет горелым

Когда пыль, волосы или другой мусор соприкасаются с нагревательным элементом, когда он включен, высокая температура нагревательного элемента может опалить и сжечь эти предметы, создавая в комнате запах гари. Эта грязь может представлять опасность возгорания или повредить нагревательный элемент. Чтобы очистить нагревательный элемент, откройте корпус и пропылесосьте его, чтобы удалить пыль и мусор.

Если это пахнет электрическим пламенем — характерным медным или металлическим запахом — это может быть возгорание неисправной проводки. Немедленно выключите систему и вызовите специалиста по системам отопления, вентиляции и кондиционирования воздуха (HVAC) для оценки проблемы.

Когда следует обращаться к специалисту

Поскольку ремонт настенного электрического обогревателя связан с электрической системой вашего дома, позвоните лицензированному электрику или специалисту по системам отопления, вентиляции и кондиционирования воздуха, если вы чувствуете себя некомфортно с любым аспектом электромонтажных работ, особенно с заменой автоматических выключателей или проводкой.

Тепловентилятор SWL33 — Настенные тепловентиляторы

Продукты из той же серии

Выбрать ту же сериюSWL02 ТепловентиляторSWL12 ТепловентиляторSWL22 ТепловентиляторSWL32 Тепловентилятор

Технический параметр
Спектакль
Аксессуары
Документы

Технические параметры

Номинальные данные
Цвет корпуса	Транспортно-белый
Цвет корпуса, RAL	RAL 9016
Цвет, выпускные решетки	Алюминий / Алюминий
Класс защиты	IP44
Рабочая температура окружающей среды (в сухих условиях)	от -20 до 30	°С

Размеры и вес
Ширина	828	мм
Высота	798	мм
Глубина	517	мм
Вес	53	кг

Расход воздуха
Расход воздуха	5850; 3700	м³/ч
Расход воздуха	5 850	м³/ч

Звуковые данные
Уровень шума	53; 47	дБ(А)

Питание двигателя/системы управления
Блок управления/питание двигателя	230	В
Фазы двигателя	1~
Ток управления/двигателя	2,3	А

Данные о воде
Водяной нагрев полной мощности 60/40 °C, воздух +15 °C	37	кВт
Перепад давления воды 60/40 °C, воздуха +15 °C	6,7	кПа
Температура воды	макс. 150	°С
Максимальное рабочее давление	10	бар
Объем воды внутри змеевика	5,2	л

* Условия см. на страницах каталога

Электрические принадлежности

Механические принадлежности

Водяные принадлежности

ПРЭ

Артикул: 5000

РЭ 1,5 Контроль скорости

1,5 А 1~ 5 ступеней
