Конвектор Koraflex Extra-V FVX | LICON — конвекторные отопительные системы

ГлавнаяПродукция LiconВнутрипольные конвекторы KoraflexКонвектор Koraflex Extra-V FVX

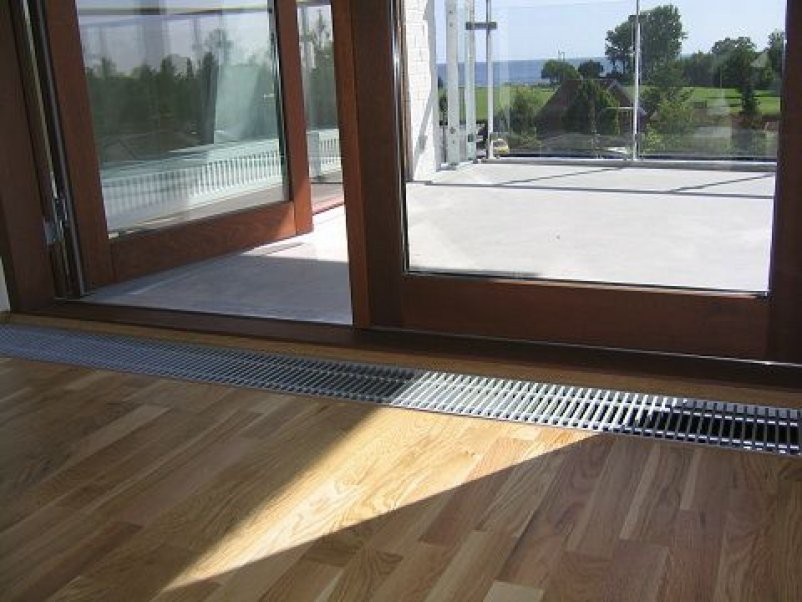

KORAFLEX Extra-V FVX — наиболее широкая модельная линейка внутрипольных конвекторов с принудительной конвекцией. Оцинкованный стальной короб покрытый черной лаковой краской, с возможностью выбора декоративной рамки типа U, F или Cross, а также широким выбором исполнения закрывающих решеток. Максимально тихая работа на малых оборотах. Возможность управления посредством BMS (Building Management System).

Модель Economic — оцинкованный стальной короб покрытый черной лаковой краской, неокрашенный теплообменник.

Модель Exclusive — покрытая черной лаковой краской оцинкованная сталь (аналогично модели Economic), покрытый черной лаковой краской RAL 9005 теплообменник.

Технические характеристики конвектора Koraflex Extra-V FVX

Глубина	70, 80, 90, 110, 130 мм
Ширина	160, 200, 260, 320, 400 мм
Длина	800—3 000 мм (по 200 мм)
Тепловая мощность	от 54 до 16 763 Вт
Макс. рабочее давление	1,2 МПа
Макс. рабочая температура	110 °C
Соединительная резьба	внутренняя G 1/2″
Класс защиты	IP 20

Комплектация конвектора Koraflex Extra-V FVX

Состав стандартной поставки

оцинкованный стальной короб покрытый черной лаковой краской RAL 9005
модель Economic – неокрашенный Al/Cu теплообменник с продувочным клапаном
модель Exclusive – покрытый черной лаковой краской Al/Cu теплообменник с продувочным клапаном
комплект низкоэнергетических вентиляторов EC
соединительный клеммник (F Box)
закрывающая узел подключения панель
анодированная рама из Al, U-образный профиль цвета натурального алюминия
установочные винты для компенсации неровностей пола
фиксирующие анкеры для крепления желоба к полу
распорки жесткости корпуса для установки и бетонирования
закрывающая панель из сололита, защищающая теплообменник от попадания пыли и мусора во время строительных работ
инструкция по монтажу корпуса
надежная упаковка

Спецификация по выбору

декоративная решетка на выбор
высокопрочная износостойкая декоративная решетка Cross – это проектное решение – решетка заказывается вместе с конвектором
цвет анодированной рамы из Al – натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для U-образного профиля
цвет анодированной рамы из Al – натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для F-образного профиля
источник постоянного тока 24 В DC
термостат для работы от напряжения 24 В DC
термопривод для работы от напряжения 24 В DC, длина кабеля 2,5 м или 5 м
датчик температуры NTC
температурный датчик
возможность регулировки посредством системы BMS (Building Management System)
R-box
звукопоглощающая пленка
стойки для установки в фальшполы
резьбовые соединения, термостатический клапан и термостатическая головка с капиллярной трубкой
фитинг резьбовой угольник 90° 1⁄2″ × 1⁄2″ для упрощенного подсоединения
пара гибких нержавеющих шлангов для простоты соединения длиной 10, 12 или 30см
закрывающая панель повышенной прочности

Структура конвектора

1 короб конвектора

2 закрывающая решетка

3 декоративная рамка

4 Al/Cu отопительный регистр

5 фиксирующие анкеры

6 установочные винты

7 закрывающая панель

8 распорки жесткости корпуса для установки и бетонирования

Автоматика

9 EC-вентилятор 24 В

10 DC регулятор FCR BOX

11 клеммник для подключения напряжения от сети

Варианты рамок

Стандарт: U-рамка

По желанию клиента: F-рамка

По желанию клиента: рамка для решетки Cross (по запросу)

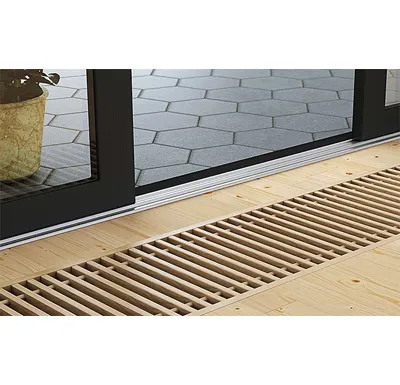

Подходящие решетки

Монтаж конвекторов FV

Строительные рекомендации

Для того чтобы конвекторы исправно функционировали, необходимо соблюдать несколько общих правил.

Правильно установленный конвектор расположен горизонтально а верхние края короба конвектора не смяты и не согнуты, т .е . обеспечена правильная функциональность решетки для ходьбы и возможность вентиляции.
Конвекторы рекомендуется устанавливать на расстоянии не более 100 мм от стены/окна.
Внутрипольные конвекторы рекомендуем подключать к трубопроводам через запорно-регулирующую арматуру. Теплообменник имеет фитинг ВР G 1⁄2. После подключения конвектора к трубопроводу необходимо из теплообменника выпустить воздух при помощи воздухоотводчика и выполнить гидравлические испытания избыточным давлением.
При бетонировании конвектор должен быть зафиксирован на полу при помощи анкерных болтов, которые будут препятствовать вертикальному сдвигу конвектора при его последующей заливке бетоном.

Фиксирующие анкеры увеличивают ширину нижней части внутрипольного конвектора с каждой стороны на 42 мм.
При заливке бетоном на конвектор можно оказать вертикальную нагрузку.
Во время бетонирования конвектор следует оснастить распорками, чтобы не произошло деформации короба. После завершения бетонирования распорки легко удаляются.
При заливке бетоном или в случае заливки иным материалом (например, ангидридом), следует тщательно герметизировать все щели, чтобы раствор не попал в конвектор.
Если конвектор не заливается бетоном, то используется один из вариантов стоек для установки конвектора в фальшпол.
С наружной стороны, вдоль теплообменника, рекомендуем оснастить короб конвектора тепловой изоляцией (напр., полиэстером), во избежание утечек тепла в пол.
Фиксацию и звукоизоляцию рекомендуется осуществить путем заливки конвектора бетоном по всей длине его боковых стенок и под днищем . Оптимальной звукоизоляции удастся добиться при непосредственной заливке конвектора бетоном.

Чтобы предотвратить загрязнение внутренней части конвектора, рекомендуется не снимать закрывающую панель на протяжении всего времени выполнения строительных работ . Панель, входящая в стандартный комплект поставки, не предназначена для ходьбы, можно заказать панель с более высокой несущей способностью.
Вентиляторы прикреплены к коробу конвектора магнитами. В конвекторах из нержавеющих материалов они закреплены текстильной застежкой (липучкой). Такая система позволяет вынимать вентиляторы из конвектора в процессе монтажа, чтобы не повредить и не загрязнить их. Кроме того, вентиляторы можно достать и почистить в процессе эксплуатации.
Монтаж необходимо осуществлять в соответствии с действующими нормативами и правилами техники безопасности! Производитель не несет ответственности за дефекты и ущерб, причиненные в результате непрофессиональной установки прибора.

До ввода конвектора в эксплуатацию необходимо проверить соответствие электрического оборудования действующим нормативам.

Варианты установки в фальшпол

Специальные стойки для монтажа внутрипольного конвектора в фальшпол предлагают эффективное и стабильное решение. Стойки изготовлены из стального материала без лакокрасочного покрытия и подходят для установки в фальшполах вплоть до глубины 500 мм. Стойки для монтажа в фальшполы подходят для вариантов конвекторов Extra-V, Energy, PKIOC a F4V. Конвекторы KORAFLEX Pool-V не рекомендованы к устанавке в фальшпол.

Стойка для низкого фальшпола SZP-03

Внутрипольный конвектор оснащен арматурными профилями — стойками с установочными винтами, которые выравнивают конвектор до требуемой высоты. Винты необходимо закрепить к полу так, чтобы была обеспечена их неподвижность. Арматурные профили не входят в состав стандартного конвектора и их невозможно установить дополнительно. Болты позволяют отрегулировать максимальную высоту, которая макс. на 30 мм больше высоты самого конвектора. Рекомендуем для высоты фальшпола макс. на 30 мм выше, чем строительная высота конвектора.

Стойка для фальшпола ср. высоты SZP-10

Это индивидуальное решение, которое подходит для всех проектов с более высокими фальшполами. Это более массивный вариант подставок для низких фальш полов, оснащенных перекладиной под дном конвектора. Точное техническое исполнение согласовывается непосредственно с заказчиком. Рекомендуем для высоты фальшпола макс. на 100 мм выше чем строительная высота конвектора.

Стойка для высокого фальшпола SZP-30

Индивидуальные решения для высоких фальшполов. Армированный вариант стойек для фальшпола, оснащенных двумя перекладинами под дном конвектора. Точное техническое исполнение согласовывается непосредственно с заказчиком. Рекомендуем для глубины фальшпола макс. на 300 мм выше чем строительная высота конвектора.

ВНИМАНИЕ! в связи с необходимостью изменения конструкции короба для данного решения, стойки необходимо заказывать одновременно с внутрипольными конвекторами!

1 внутрипольный конвектор с вентилятором, 2 отопительный регистр, 3 вентилятор, 4 закрывающая решетка, 5 декоративная F-образная, 6 фиксирующие анкеры, 7 установочные винты, 8 окно, 9 чистый пол, 10 герметик (силикон), 11 температурный шов, 12 изоляция, 13 бетонная заливка, 14 черновой пол

Подключение внутрипольных конвекторов

Используемый тип короба зависит от места подводки воды, в случаесерийного монтажа занижается боковина короба

Боковины короба конвектора занижаются там, где нежелательно, чтобы были видны места соединения конвекторов между собой (длинные цепи конвекторов, например, в административных зданиях, отелях и т. д.). При заказе декоративной решетки необходимо указать, что декоративная решетка будет использоваться для конвектора с заниженной боковиной.

Отдельные короба конвекторов KORAFLEX Pool-V FVP не соединяются друг с другом. Они изготавливаются только в варианте P0.

Количество вентиляторов в конвекторе

Koraflex Pool-V FVP | LICON — конвекторные отопительные системы

ГлавнаяПродукция LiconВнутрипольные конвекторы KoraflexKoraflex Pool-V FVP

Koraflex Pool-V FVP внутрипольный конвектор с принудительной конвекцией для влажной среды (напр. бассейны, зимние сады). Короб конвектора Pool-V вы-полнен из нержавеющей стали AISI 316, оснащен встроенным водостоком и разделительной перегородкой, защищающей конвектор от заливания водой. Короб конвектора без рамки с загибом кромки на 180°. Это защищает корпус от коррозии из-за влияния воды на рамку и гарантирует долгий срок службы конвекторов. Максимально тихая работа на малых оборотах.

Возможность управления посредством BMS (Building Management System).

Модель Economic — оцинкованный стальной короб покрытый черной лаковой краской, неокрашенный теплообменник.

Модель Exclusive — покрытый серой лаковой краской RAL 9006 Al/Cu теплообменник.

Технические характеристика конвектора Koraflex Pool-V FVP

Глубина	110 мм
Ширина	320 мм
Длина	800 – 3 000 мм (по 200 мм)
Тепловая мощность	от 90 до 7 013 Вт
Макс. рабочее давление	1,2 МПа
Макс. рабочая температура	110 °C
Соединительная резьба	внутренняя G 1/2″
Класс защиты	IP 20
Материал короба	нержавейка AISI 316
