Отличия двухконтурных газовых котлов от одноконтурных, что выбрать – плюсы и минусы!
Содержание
Основные различие между одноконтурными и двухконтурными котлам
Преимущества одноконтурных газовых котлов
Преимущества двухконтурных газовых котлов
Монтаж и применение двухконтурных газовых котлов/a>
Подведение итогов
Газовые отопительные котлы на протяжении многих лет пользуются заслуженной популярностью, которая сделала их одними из самых распространенных среди всех видов теплогенераторов. И этот статус вполне закономерен, поскольку они совмещают в себе ценовую доступность, компактность и удобство использования. Все перечисленное делает котлы на газе чрезвычайно востребованными для обогрева квартир, дач, загородных домов, и любых других объектов. Но могут ли подобные агрегаты быть еще полезней, чем при обеспечении работы радиаторной или напольной системы отопления? Да – если газовый котел дополнительно нагревает теплоноситель и для системы горячего водоснабжения, который используется на бытовые нужды.
В этом материале мы проанализируем возможности обоих модификаций данных теплогенераторов, чтобы найти ответ на вопрос – какой газовый котел выбрать, одноконтурный или двухконтурный?
Преимущества и недостатки одноконтурных и двухконтурных газовых котлов и их характеристики
Основное различие между одноконтурными и двухконтурными котлами, заключается в возможности первых готовить горячую жидкость только для отопительной системы, а вторых – обеспечивать ей, как сеть обогрева, так и сеть ГВС. При этом, данная важная характеристика почти не влияет на габариты устройств, размеры корпусов обоих типов которых мало отличаются между собой. Но это вовсе не значит, что газовый теплогенератор с одним контуром вообще не может использоваться в домохозяйствах, которым обязательно требуется горячая вода. Просто для ее получения придется устанавливать дополнительный накопительный бойлер, предварительно подобрав его объем с учетов количества точек отбора в здании, и предполагаемого расхода нагретой жидкости.
Безусловно, это вызовет дополнительные затраты, но и позволит использовать горячую воду с большим уровнем комфорта.
Принцип функционирования одноконтурных и двухконтурных газовых котлов почти полностью идентичен. Вода, поступающая в такой агрегат, нагревается в его теплообменнике за счет получения тепла от сгорающего в топке голубого топлива. Только у котлов с одним контуром теплообменник имеет простую одинарную конструкцию, а у модификаций с двумя контурами он конструктивно более сложен и бывает сдвоенным и битермическим:
Битермический теплообменник двухконтурного газового котла – представляет собой конструкцию типа труба в трубе, в которой внешний контур применяется для приготовления теплоносителя для сети обогрева, а внутренний – для ГВС;
Сдвоенный теплообменник двухконтурного газового котла – имеет цельную конструкцию и состоит из труб, через которые проходит теплоноситель для системы отопления, а также пластин, нагревающих жидкость для ГВС.
Еще одним важным элементом компоновки бытового двухконтурного котла на газе является трехходовой клапан, необходимый для управления потоками жидкости. В стандартном положении он направляет теплоноситель только в радиаторы, но в момент открытия крана горячей воды срабатывает имеющийся внутри него датчик протока, переводящий изделие в другой приоритетный режим. При этом, нагревающаяся в теплообменнике вода направляется уже не в радиаторы, а в контур сети горячего водоснабжения. Так будет продолжаться все время, пока будет происходить отбор жидкости из одного или нескольких кранов. Разумеется, каждый тип рассматриваемых теплогенераторов имеет свои достоинства и недостатки, которые необходимо учитывать в процессе подбора. Для удобства, все они приведены ниже в следующих сравнительных списках.
Преимущества одноконтурных газовых котлов:
Большая часть моделей теплогенераторов с одним контуром стоят дешевле, чем их аналоги с двумя контурами;
Более простые конструкции теплообменников одноконтурных моделей упрощают обслуживание и часто продлевают срок их службы;
Работа такого агрегата в сочетании с бойлером позволяет получать горячую воду сразу после открытия крана;
Недостатки одноконтурных газовых котлов:
Если домохозяйству требуется теплоноситель не только для отопления, но и для ГВС, придется отдельно приобретать накопительный бойлер;
Количество получаемой горячей воды всегда равняется объему бойлера, который необходимо грамотно рассчитать под нужды конкретного объекта;
Использование электронагревателя предполагает большую нагрузку на проводку, что актуально для зданий со старыми электрическими сетями;
Общие затраты на использование одноконтурного котла и бойлера оказываются выше, чем при использовании одного двухконтурного котла.
Cхема работы одноконтурного газового котла:
Преимущества двухконтурных газовых котлов:
Один подобный нагреватель обеспечивает функционирование сразу двух систем – отопления и горячего водоснабжения;
Не требуется установка дополнительного оборудования, что позволяет высвободить место и не создавать лишнюю нагрузку на электросеть;
Стоимость ряда моделей газовых котлов с двумя контурами почти не превышает цену одноконтурных аналогов, при дополнительной экономии на покупке бойлера.
Недостатки двухконтурных газовых котлов:
Теплогенератор с двумя контурами нагревает только такое количество воды, которое необходимо в данный момент времени, без создания ее запаса;
Температура жидкости может меняться, в зависимости от напора и давления, например – если открывается второй кран;
Используя двухконтурный котел проточного типа невозможно установить циркуляционный насос, из-за чего горячая вода может доходить до точки отбора с определенным опозданием.
С остальными важными нюансами использования обоих типов теплогенераторов можно ознакомиться в следующей части нашего обзора.

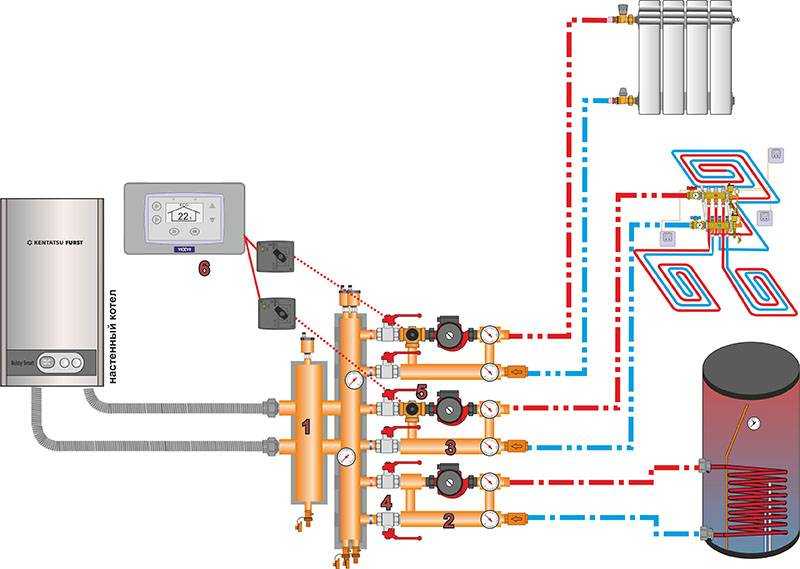

Cхема работы двухконтурного газового котла:

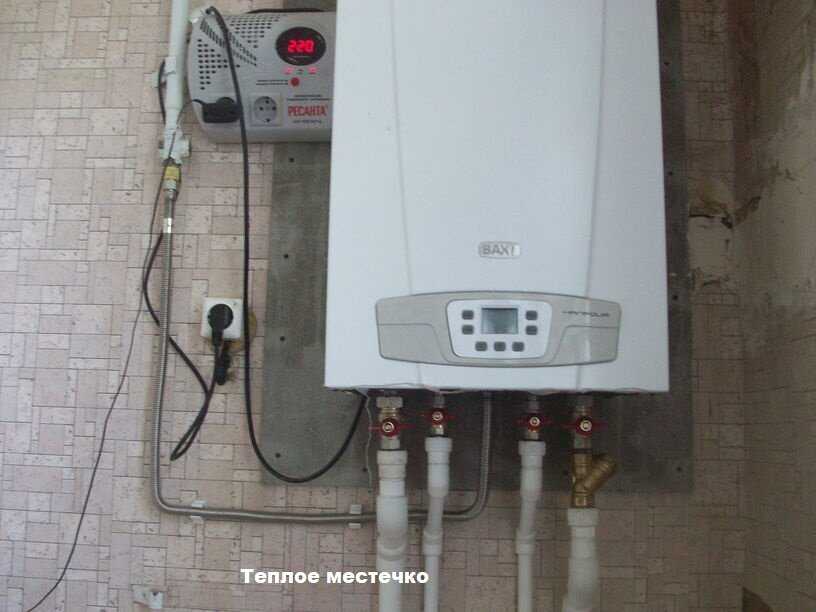

Монтаж и применение двухконтурных газовых котлов
Поскольку с использованием моделей с одним контуром все просто, рассматривать их монтаж подробно незачем. А в случае с двухконтурными аналогами это стоит сделать – с целью определение способов достижения наибольшей эффективности их работы. Прежде всего, необходимо знать, что котлы с двумя контурами предназначены для использования, прежде всего, в зданиях, где точки отбора находятся относительно близко друг ко другу. Например, если ванная располагается недалеко от кухни. При этом, нагреватель желательно располагать на равном удалении от основных точек отбора жидкости. Но, если такой возможности нет, аппарат стоит установить ближе к тому крану, который будет использоваться чаще. Тогда тепло нагретой жидкости не станет теряться при проходе через длинные коммуникации, а соответственно, ее потребление несколько уменьшится. Также нужно учитывать тот факт, что если длина трубы, соединяющей двухконтурный котел со смесителем, превышает 8 м, необходимое для получения горячей воды время увеличится, в среднем – примерно на 25 %, по сравнению с его значением, заявленным производителем.
Кроме того, отдавая предпочтение подобным моделям, стоит помнить, что одновременно пользоваться горячей водой в нескольких точках отбора может быть затруднительно, поскольку из-за большого расхода ее температура будет сильно колебаться. А принимать в таких условиях душ не слишком комфортно. Более того, в моменты работы на систему ГВС, двухконтурный теплогенератор перестает греть воду для системы отопления. Соответственно, если вечером душ принимают один-два человека, это будет минимально понижать температуру в помещениях, а если гораздо больше – внутри здания может ощутимо похолодать, что также не очень хорошо и удобно.
Подведение итогов
С учетом всей приведенной выше информации, можно сделать вывод, что двухконтурные газовые котлы более всего подходит для небольших домохозяйств с невысоким потреблением горячей воды. В свою очередь, если в квартире или доме проживает более трех человек, лучше отдать предпочтение одноконтурному котлу и дополнительному бойлеру, сочетание которых позволит решить проблемы со значительным отбором горячей жидкости и ее температурными колебаниями. А для того, чтобы получать горячую воду из крана почти сразу, подолгу не спуская ее, можно установить дополнительный трубопровод с циркуляционным насосом, который будет обеспечивать постоянное движение жидкости через нагреватель. Подобные помпы недорогие и бесшумные, а также весьма эффективные, и позволяют обеспечить максимальный уровень комфорта в доме вместе с современными газовыми котлами.
Котел 2 ступени, прямой нагрев/ 2x смешанный контур, ГВС
Котел 2 ступени, прямой нагрев/ 2x смешанный контур, ГВС
Регулятор температуры подающей линии с компенсацией температуры наружного воздуха для радиаторов, конвекторов и, через смешанный контур, также низкотемпературных контуров отопления (например, теплый пол)
Может использоваться как независимый контроллер или как расширительный контроллер в сочетании с котлом, отопительным контуром или другими удаленными контроллерами отопления
Блок управления горелкой для управления всеми типами котлов по потребности
Нагрев без смешивания
1 контур
Смешанное отопление
2 контура
ГВС
1 насос
Котел
2-ступенчатый
Функции
Основные функции содержатся в нерушимой программе.
Все параметры предварительно определены с разумными базовыми настройками и допускают индивидуальную настройку по мере необходимости. ПК для этого не требуется.
Все релейные выходы можно проверить вручную.
Управление котлом
Плавный регулятор температуры котла для одной или двухступенчатой горелки
Для одноуровневых горелок установите гидравлику 0301 при вводе в эксплуатацию
Косвенное управление возвратом котла через управление потребителем
Отопительный контур
Реле времени для дневных, недельных и праздничных программ для каждого отопительного контура
Оптимизация времени включения
Функция сторожа, функция защиты от замерзания
Отопительные контуры с температурной компенсацией наружного воздуха, при необходимости с подключением к помещению
Мин.
/макс. ограничение температуры подачи, макс. ограничение температуры обратки отопительного контура (возможны только смешанные контуры, а не прямой отопительный контур)
Управление горячей водой
Реле времени с дневной и недельной программой для насоса подачи горячей воды
Автоматическая система защиты от легионелл
Контур приоритета горячей воды
Параллельная работа с компенсацией температуры наружного воздуха только в смешанных контурах
Комбинация
Комбинация до пяти свободно выбираемых контроллеров SMILE
Связь
Связь осуществляется по системной шине без дополнительных интерфейсов
Расстояние (макс. 100 м)
Передаются все данные, необходимые для системы управления
Дистанционное управление настенными модулями SDW.. также осуществляется через системную шину
Сообщение об ошибке
Если требуемые температуры не могут быть достигнуты в течение разумного времени, или датчики прерываются или замыкаются, то контроллер генерирует сообщение об ошибке.
Тип
_Hy0302
Описание
Дополнительный тип продукта
С соединительной базой для настенного монтажа
SDC12-31WM
С подключаемыми клеммными колодками для установки на панели управления
SDC12-31PM
88
Описание
Дополнительный тип продукта
Датчик температуры наружного воздуха
AF20
Накладной датчик температуры VF (2)
7012A VF2000011 Котел, датчик температуры горячей воды (без колодца) WF, SF (2)
KTF20
Описание
Дополнительный тип продукта
Пульт дистанционного управления с переключателем/сенсором температуры и переключателем режимов (3)
SDW10WE
8
8
Описание
Дополнительный тип продукта
Погружной датчик температуры (вместо VF20A)
VF20T
Датчик горячей воды с погружным колодцем NIRO (вместо KTF20)
VF20LN
Простое в использовании дистанционное управление с дисплеем и полным программным блоком вместе с датчиком температуры/селектором (вместо SD) (3)
SDW30
Датчик температуры обратки RLF (2)
VF20A
Основание для Smile Controller, для установки панели управления в качестве защиты от прикосновения
SCS-12
Соединительная база для настенного монтажа моделей панелей SMILE
SWS-12
Переходная рама крепления контроллеров для установки панели управления
ЗГ52/53/55/82/85 или
ZG215 /215V /252 /254
SRR
2x Котел, 2 ступени, 3x смешанный контур, ГВС
2x Котел, 2 ступени, 3x смешанный контур, ГВС
Последовательное управление котлами для двух котлов (двухуровневых) и трех регуляторов смешанного контура вместе с одним регулятором горячей воды
Правильная работа системы управления котлом зависит от правильного сопряжения контроллера и гидравлической системы. Поэтому контуры потребителей должны быть отделены от двух котлов с помощью гидравлического байпаса.
Примечание: № системы. 305 означает , что для работы этого приложения должны быть установлены определенные параметры.
Смешанное отопление
3 контура
ГВС
2 насоса
Котел
2x 2-ступенчатые
Котел с возвратом
да
Функции
Основные функции содержатся в нерушимой программе.
Все параметры предварительно определены с разумными базовыми настройками и допускают индивидуальную настройку по мере необходимости. ПК для этого не требуется.
Все релейные выходы можно проверить вручную.
Управление котлом
Регулятор серии котлов для одно- или двухступенчатых горелок
Постоянный минимальный предел температуры котла
Максимальное ограничение температуры котла
Минимальное время включения и выключения горелки
Регистрация часов работы для каждого уровня горелки
Замена пилотного котла в зависимости от времени и наружной температуры
Блокировка следующего котла в зависимости от наружной температуры
Отопительный контур
Реле времени для дневных, недельных и праздничных программ для каждого отопительного контура
Оптимизация времени включения
Функция сторожа, функция защиты от замерзания
Отопительные контуры с температурной компенсацией наружного воздуха, при необходимости с комнатным подключением
Мин. /макс. ограничение температуры подачи
Управление горячей водой
Таймер с дневной и недельной программой для насоса подачи горячей воды
Автоматическая система защиты от легионелл
Контур приоритета горячей воды
Параллельная работа с компенсацией наружной температуры
Комбинация
Комбинация до пяти свободно выбираемых контроллеров SDC/DHC
Связь
Связь осуществляется по системной шине без дополнительных интерфейсов
Расстояние (макс. 100 м)
Передаются все данные, необходимые для системы управления
Дистанционное управление настенными модулями SDW10 и SDW20 также осуществляется через системную шину
Сообщение об ошибке
Если требуемые температуры не могут быть достигнуты в течение разумного времени, или датчики прерываются или замыкаются, то контроллер генерирует сообщение об ошибке.
Тип
Hy0305
Description
Additional Product Type
With connection base for wall installation
SDC3-40WC
With connection base for wall installation (2)
SDC12-31WC
With connectable terminal strips для установки в панель управления
SDC3-40PC
С подключаемыми клеммными колодками для установки в панель управления (2)
SDC12-31PC
Описание
Дополнительный тип продукта
Внешний датчик температуры воздуха
AF20
Датчик температуры контакта VF (3)
VF20A
1112
VF20A
1111112. без гильзы) WF, RLF, SF, VLF (6)
KTF20
Описание
Дополнительный тип продукта
Пульт дистанционного управления с переключателем/сенсором температуры и переключателем режимов (3)
SDW10
7
7
Описание
Дополнительный тип продукта
Датчик температуры погружения (вместо VF20A)
VF20T
Hot Water Sensor с NIRO Immersion Well Well (вместо KTF20)
7474747474747474.0012
Простое в использовании дистанционное управление с дисплеем и полным блоком управления вместе с датчиком/селектором температуры (вместо SDW10) (3) защита от прикосновения
SCS-12
Соединительная база для настенного монтажа для обновления версии .
В стандартном положении он направляет теплоноситель только в радиаторы, но в момент открытия крана горячей воды срабатывает имеющийся внутри него датчик протока, переводящий изделие в другой приоритетный режим. При этом, нагревающаяся в теплообменнике вода направляется уже не в радиаторы, а в контур сети горячего водоснабжения. Так будет продолжаться все время, пока будет происходить отбор жидкости из одного или нескольких кранов. Разумеется, каждый тип рассматриваемых теплогенераторов имеет свои достоинства и недостатки, которые необходимо учитывать в процессе подбора. Для удобства, все они приведены ниже в следующих сравнительных списках.
Также нужно учитывать тот факт, что если длина трубы, соединяющей двухконтурный котел со смесителем, превышает 8 м, необходимое для получения горячей воды время увеличится, в среднем – примерно на 25 %, по сравнению с его значением, заявленным производителем.
В свою очередь, если в квартире или доме проживает более трех человек, лучше отдать предпочтение одноконтурному котлу и дополнительному бойлеру, сочетание которых позволит решить проблемы со значительным отбором горячей жидкости и ее температурными колебаниями. А для того, чтобы получать горячую воду из крана почти сразу, подолгу не спуская ее, можно установить дополнительный трубопровод с циркуляционным насосом, который будет обеспечивать постоянное движение жидкости через нагреватель. Подобные помпы недорогие и бесшумные, а также весьма эффективные, и позволяют обеспечить максимальный уровень комфорта в доме вместе с современными газовыми котлами.
100 м)
Поэтому контуры потребителей должны быть отделены от двух котлов с помощью гидравлического байпаса.
