АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией.

Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

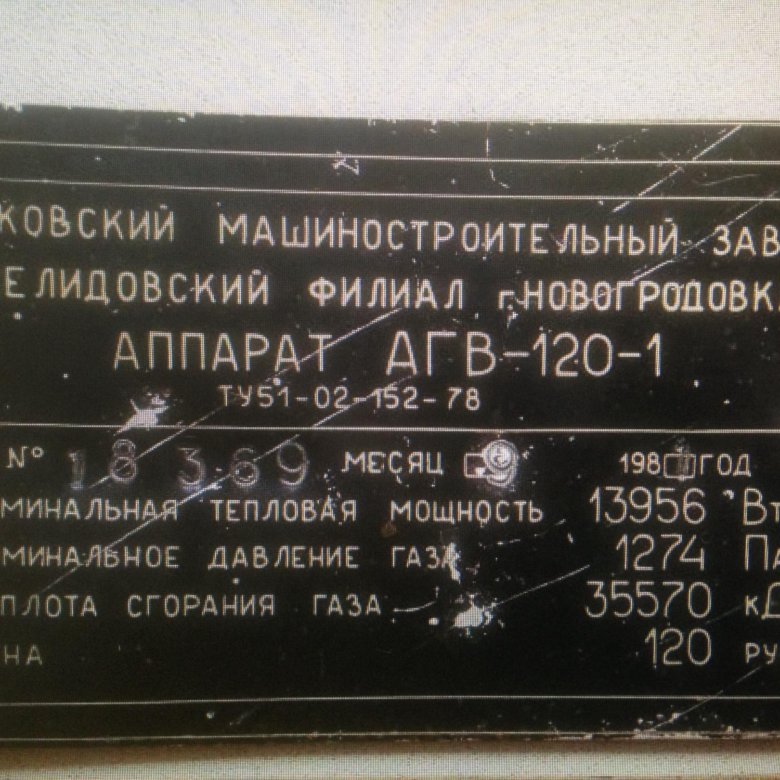

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт – 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм – 120

Время нагрева воды до 90 градусов, мин. – 60-70

Диапазон температур нагрева, градус С – 10-90

Отапливаемая площадь, кв. м – 85-100

КПД, % — 85

Рис.1. Газовый котел АГВ-120

1,3 – патрубки подвода холодной и отвода горячей воды; 2 – отражатель; 4 – тягопрерыватель; 5 – резервуар; 6 – кожух; 7 – терморегулятор; 8 – термопара; 9 – запальник; 10 – основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

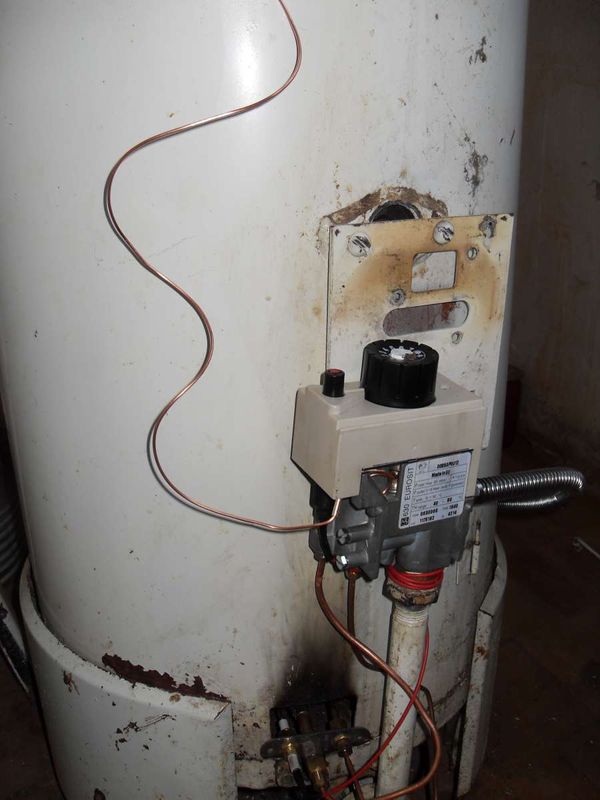

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении – вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Аппараты АГВ-80 и АГВ-120 | Винтаж документы

Существует группа аппаратов, работающих по принципу нагрева воды в емкости без применения принудительной циркуляции и предназначенных для водяного отопления жилых помещений — емкостные водонагреватели. На ряде моделей предусмотрен отбор горячей воды для бытовых нужд. К этой группе водонагревателей относятся аппараты АГВ (АГВ-50, -80, -120 и -200) конструкции Мосгазпроекта, 2203 ДНПО «Газоаппарат» и ряд новых, находящихся на стадии разработки. Наиболее распространены пока аппараты АГВ-80 и АГВ-120, имеющие емкость бака соответственно 80 и 120 л (АГВ-200 серийно не выпускается).

Аппарат АГВ-80 серийно выпускают Ростовский ЗГА и Московский ремонтно-механический завод приборов и автоматики. Аппарат имеет цилиндрический бак из листовой оцинкованной стали с проходящей по его вертикальной оси жаровой трубой. В последней установлен спиральный удлинитель потока 6. Теплопередача от установленной под баком горелки 10 осуществляется через днище и стенки жаровой трубы. Горелка чугунная литая, с вертикально направленными огневыми отверстиями. В 1973 г. Ростовский ЗГА заменил ее на дисковую, штампованную из стального листа, с периферийно размещенными огневыми отверстиями. Смеситель горелки в обоих случаях горизонтальный, трубчатый. Над жаровой трубой установлен газоотвод 3 с предохранителем от обратной тяги. Ввод воды 8 расположен в нижней части бака, а вывод 4 горячей воды в отопительную систему — в крышке. Циркуляция воды в отопительной системе естественная. Весь аппарат заключен в цилиндрический стальной кожух с теплоизоляцией из листового асбеста.

Аппарат снабжен комплектом автоматики. Регулирование температуры воды осуществляется терморегулятором 14, термоэлемент 16 которого введен внутрь бака. Предельная температура воды 90° С. Контроль работы горелки осуществляется системой термопара — электромагнитный клапан. Клапан поддерживается в открытом состоянии только при наличии запального пламени. На этот же клапан замыкается и датчик тяги, установленный на крышке у газоотвода, отводящий пламя запальника от термопары
путем сброса порции газа из газопровода запальника при прекращении тяги в дымоходе.

В крышке аппарата встроен предохранительный клапан 1, представляющий собой цилиндр с колпачком, под которым помещена мембрана из медной фольги толщиной 0,04—0,05 мм. В центре мембраны имеется отверстие, залитое сплавом Вуда. При повышении давления в баке более 6 кгс/см2 разрывается мембрана, а при перегреве воды сверх предельной температуры расплавляется сплав Вуда. Восстановление герметичности системы осуществляется заменой мембраны. В крышке бака монтируется также термометр 2.
При использовании емкостных водонагревателей типа АГВ-80 для обогрева жилой площади до 60 м2 в течение отопительного сезона (6 месяцев) требуется около 470 м3 или примерно 990 кг сжиженного газа (технического пропана).

Аппарат АГВ-120 принципиально повторяет конструкцию АГВ-80, имеет бак емкостью 120 л, предназначен для отопления помещения площадью до 85 м2. Кожух аппарата установлен на цилиндрическом кольцевом основании с отверстиями для подвода воздуха. Газ к блоку автоматики подводится с задней стороны через трубку 3/4″, проходящую внутри бака. Автоматика несколько отлична от таковой в АГВ-80 и состоит из общего блока регулирования температуры и электромагнитного клапана. Блок автоматики помещен внутри кожуха, за откидной дверкой. Горелка аппарата чугунная кольцевая, с вертикальным выводом огневых отверстий и шиберным регулированием первичного воздуха на торце смесителя.

Технические данные аппаратов типа АГВ

АГВ-50; АГВ-80; АГВ-120
Тепловая нагрузка, ккал/ч 5000; 6000; 12000
Теплопроизводительность, ккал/ч 4200; 4500; 9000
Емкость бака, л. 50; 80; 120
Время начального нагрева воды
в баке до 90° С, мин. 60—70
Интервал настройки нагрева воды, °С 40—90
Площадь отапливаемых помещений, м2 До 40 До 60 До 85—100
Диаметр кожуха, мм. 410; 460
Высота аппарата, мм. 1200; 1600
Масса, кг. 70; 85; 100
