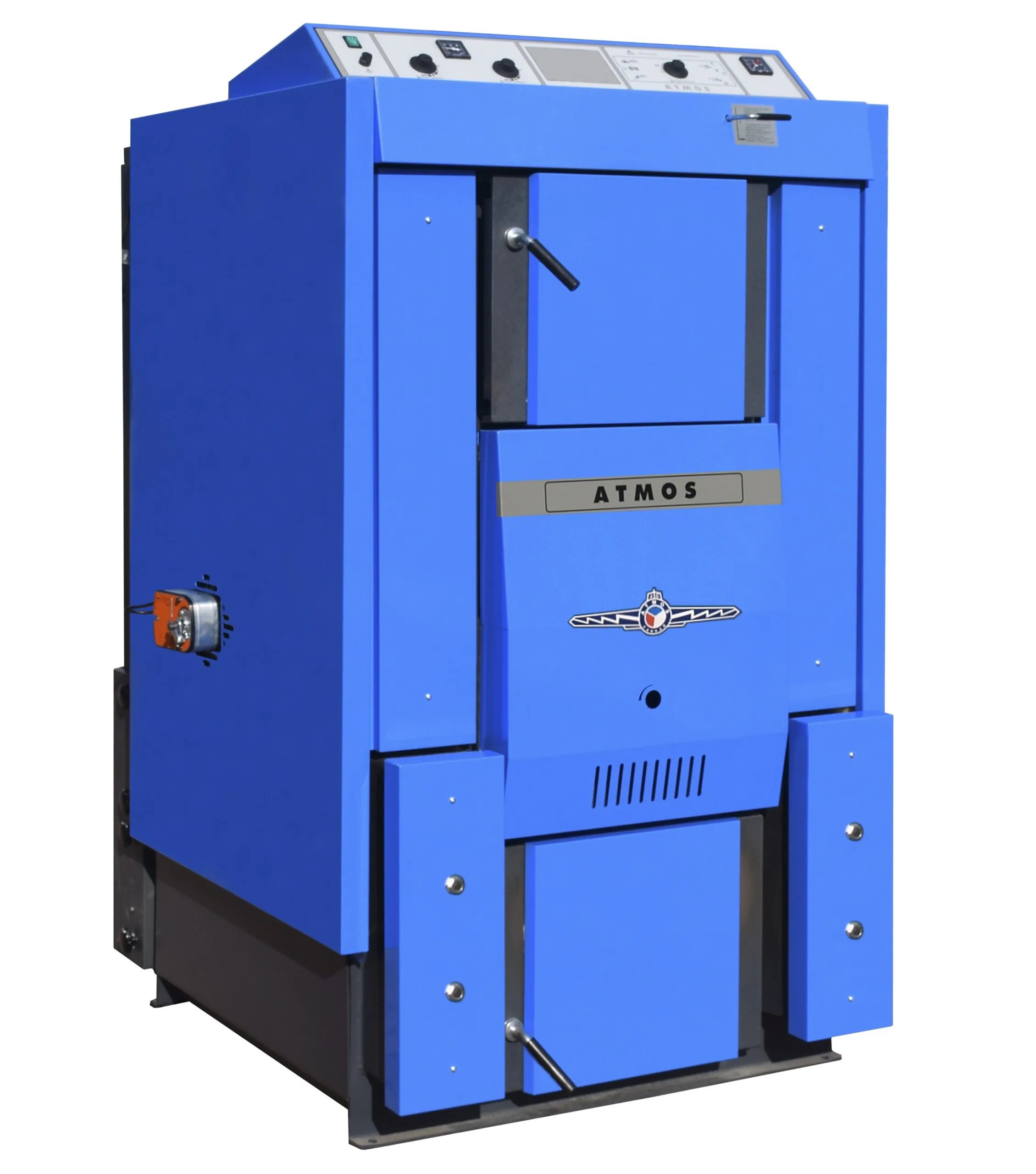

Твердотопливный пиролизный котел Atmos DC 100

• Описание
• Отзывы
• Доставка

Котёл твердотопливный Atmos DC 100 предназначен для отопления помещений бытового, административного, производственного, сервисного или складского назначения площадью до 950.0 кв. м..

Для работы платы управления твердотопливного котла требуется его подключение к электрической сети 220 В. Для сохранения гарантии производители рекомендуют установку стабилизатора напряжения. Как выбрать стабилизатор, вы можете проконсультироваться у нашего специалиста.

Данные отопительного котла

• Родина бренда (Чехия)
• Сборка

  Чехия

• Производитель
  Atmos

• Код товара в магазине

  1-30-2452-23116

• Гарантия

  24 мес.

• Источник энергии

  нет данных

• Работа на природном газе

  нет

• Работа на сжиженном газе

  нет

• Камера сгорания
• Установка

  нет данных

• Тип

  нет данных

• Встроенный ТЭН

  нет данных

• Основной цвет

  нет данных

Технические характеристики

• Мин. полезная мощность

  99.00 кВт

• Макс. полезная мощность 99.00 кВт

• КПД

  89.0 %

• Расширительный бак

  нет

• Диаметр дымохода

  200

• Напряжение сети
  220 В.

• Потребляемая мощность

  100. 0 Вт

Характеристики отопления

• Теплообменник

  нет данных

• – первичный

  нет данных

• – вторичный

  нет данных

• Максимальное давление в системе
  0.0 бар

• Циркуляционный насос

  нет

• Использование антифриза

  нет данных

• org/PropertyValue”> Отапливаемая площадь

  до 950.0 м²

• Отапливаемый объем

  до 2660 м³

• Мин. t системы отопления

  65.0 ⁰C

• Макс. t системы отопления

  90.0 ⁰C

Характеристики ГВС

• Производительность ГВС (Δt=25C)

  0.000 л

• Производительность ГВС (Δt=35C)

  0 л

• Режим “Лето”

  нет

Размеры, вес, подключение

• Глубина топки
  1180 мм

• Габариты (ВхШхГ)

  1590х980х1180

• Масса НЕТТО

  780. 00 кг

• Масса БРУТТО

  858.00 кг

• Подающая линия контура отопления

  2″ (Ø 50)

• Обратная линия контура отопления
  2″ (Ø 50)

Самовывоз

Если вы желаете самостоятельно забрать оборудование с нашего склада, обязательно согласуйте перемещение заказа в пункт самовывоза. Получение осуществляется строго по номеру заказа, который вам необходимо получить у менеджера при резервировании оборудования.

Ориентировочный расчет доставки по РФ компанией Деловые Линии

заводская упаковка+ жесткая упаковка+ картонная коробка+ дополнительная упаковка+ воздушно-пузырьковая плёнка+ мешок+ паллетный борт (только до терминала)

Ориентировочный расчет доставки ТК СДЭК

Ответы на частые вопросы

Как купить, если я не в Москве?

Если Вам необходима доставка оборудования в регионы РФ, то доставка оборудования будет осуществляться транспортной компанией, которую мы можем подобрать сами из наиболее оптимальных вариантов или если Вы работали с другой компанией – предложить свою.

При заказе в регионы РФ заказ оплачивается предварительно: безналичным расчетом в банке или банковской картой онлайн.

В какие города вы осуществляете доставку?

Мы осуществляем доставку в регионы РФ транспортными компаниями ПЭК, Деловые Линии, Байкал-Сервис, Энергия, ЖелДорЭкспедиция и др. Список городов доставки представлен в разделе города доставки.

Как можно оплатить заказ?

Варианты оплаты зависят о того каким способом будет осуществляться доставка оборудования.

• При самовывозе вы можете воспользоваться любым удобным для вас способом: наличными, банковской картой в офисе, банковской картой онлайн, получить счет для оплаты в банке.
• При доставке экспедитором: наличными в момент получения. Безналичным расчетом, банковской картой онлайн – при предварительной оплате заказа.
• При доставке через транспортные компании или в регионы РФ: безналичным расчетом, банковской картой онлайн.

Как будет осуществляться доставка по России

1. Доставка оборудования в регионы России осуществляется после подтверждения заказа и его оплаты. При оплате банковской картой онлайн Вам будет предоставлена информация о порядке оплаты заказа на сайте Сбербанка. Если оплата осуществлялась безналичным расчетом, то основанием для оплаты является счет, который будет отправлен на Ваш адрес эл. почты. При оплате счета через банк взимается комиссия. Мин. комиссия, как правило, в отделениях Сбербанка.

2. После поступления денежных средств на счет компании, в течение двух дней осуществляется отправка товара транспортной компанией.

3. После отправки на Ваш адрес будет выслана вся информация о грузе посредством SMS-сообщения или на адрес эл. почты, указанный при оформлении заказа.

4. По прибытии груза в назначенный пункт, менеджеры транспортной компании известят Вас о необходимости его получения.

Какой у вас телефон?

+7(495)48-132-48

Хочу отправить заказ от Юр. лица

Мы принимаем заявки в Excel на адрес [email protected]

Хочу сделать большой или получить КП, я – Физ. лицо

Если Ваша заявка в Excel и с артикулами. Мы принимаем заявки на адрес [email protected]

Хочу сделать заказ, я – Физ. лицо

Вы можете оформить заказ на сайте, наш менеджер свяжется с Вами по указанным контактам

У меня проблемы

Бывает. Присылайте свои запросы на адрес [email protected] или по телефону +7(495)48-132-48

Я – поставщик

Вы можете прислать свое предложение на [email protected]

Я сделал заказ, как узнать статус

Заказов очень много. Приносим свои извинения. Можно позвонить +7(495)48-132-48

Работаете ли вы с НДС?

Работаем, мы официальный магазин. Предоставляем все документы: счет, УПД, договор.

Почему я должен вам доверять?

Нет ни одной компании в РФ с одноименным названием. Теплодвор – это запатентованное имя, которым обладаем только мы. Это не дешевая услуга, которая подразумевает раскрытие всех персональных данных ее владельцев. Выбирая Теплодвор вы получаете гарантию от Государственных органов и можете быть уверены в качестве предоставляемых услуг. Для обсуждения подробностей – +7(495)48-132-48

Приобретая твердотопливный пиролизный котел Atmos DC 100 по выгодной цене, Вы получаете не только товар высокого качества, но и гарантию того, что данная продукция сертифицирована и имеет всю необходимую документацию.

Если нет времени для самостоятельного изучения, Вы можете обратиться за получением консультации к любому из наших менеджеров по телефону, Whatsapp или электронной почте, указанных на странице Контакты.

Мы работаем как с физическими лицами так и с юридическими лицами и предпринимателями с НДС. Вы можете купить Atmos DC 100 в нашем интернет-магазине с доставкой или забрать заказ самостоятельно.

Котлы для газификации древесины – Dokogen

Преимущества котлов для газификации древесины ATMOS

• Возможность сжигания больших кусков дерева
• Большое место для дров – длительное время горения – до 12 часов, в зависимости от типа котла
• Трубчатый теплообменник
• Высокий КПД более 90 % – первичный и вторичный воздух предварительно нагревается до высокой температуры
• Керамическая загрузочная камера – предварительная сушка топлива
• Керамическая камера сгорания
• Экологическое сжигание – класс котла 5 – EN 303-5:2012, ECODESIGN 2015/1189
• Вытяжной вентилятор – беспыльное золоудаление, бездымная котельная
• Охлаждающий контур, защищающий от перегрева – без риска повреждения котла
• Автоматическое отключение котла после выгорания топлива – термостат дымовых газов
• Удобное удаление золы – большое пространство для золы (при топке дровами чистить 1 раз в неделю)
• Маленький размер и малый вес
• Возможность выбора двери R / L (правая/левая) для выбранных типов
• Высокое качество

DCxxGD

Размеры заливного отверстия

Камера сгорания с термостойким штуцером – соплом

Пламя в нижней камере сгорания

Вид на нижнюю камеру сгорания

Регулятор тяги FR 124, вытяжной вентилятор и

Трубные доски без пневматических тормозов

Установка

Котлы ATMOS должны подключаться через LADDOMAT 22 или терморегулирующий клапан (трехходовой клапан, управляемый приводом) для поддержания минимальной температуры воды, возвращающейся в котел, на уровне 65 °C. Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80 – 90 °C.
Конфигурация всех котлов по умолчанию включает контур охлаждения для предотвращения перегрева. Мы рекомендуем устанавливать котлы с накопительными баками.

КОТЛЫ МОДЕЛИ DCxxGD ПРЕДНАЗНАЧЕНЫ ТОЛЬКО ДЛЯ ПОДКЛЮЧЕНИЯ К АККУМУЛЯЦИОННЫМ БАКАМ ДОСТАТОЧНОЙ ЕМКОСТИ МИНИМУМ 55 ЛИТРОВ НА 1 кВт УСТАНОВЛЕННОЙ МОЩНОСТИ КОТЛА.

Ладдомат 22

Регулятор тяги ФР 124

Схема подключения котла с регулятором ACD 03 и аккумулирующими баками

Схема подключения котла с Laddomat 22 и накопительными баками

Регулирование котлов

Электромеханическое – мощность котла регулируется регулирующей воздушной заслонкой, управляемой регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80 – 90 °C). При настройке регулятора мощности следует уделить большое внимание, так как помимо регулирования мощности у регулятора есть еще одна важная функция – он также предохраняет котел от перегрева. Управляющий термостат, расположенный на панели котла, регулирует вытяжной вентилятор в соответствии с установленной температурой (80 – 85 °C). Температуру на 5 °C ниже следует установить на регулирующем термостате, а не на регуляторе тяги FR 124.

Котлы также оснащены термостатом дымовых газов, который служит для отключения вытяжного вентилятора после прогорания дров.

Котел работает на пониженной мощности даже без вентилятора – при отключении электроэнергии отопление не пропадает. При мощности до 70 % от номинальной мощности котел может работать без вентилятора (для котлов DCxxGD не рекомендуется эксплуатация с выключенным вытяжным вентилятором).

Регулирующая воздушная заслонка

Регулятор тяги ФР 124

Панель управления котлом со стандартной регулировкой



Состав панели:
Главный выключатель, предохранительный термостат, термометр, контрольный термостат и термостат дымовых газов.

Электромеханическое управление является оптимальным решением для простого управления работой котла (вентилятора). Конструкция панели со стандартным регулированием является базовой для всех выпускаемых котлов.



Эквитермическая регулировка ACD 03

Каждый котел может быть оснащен современным сенсорным электронным управлением ATMOS ACD 03 для управления всей системой отопления в зависимости от температуры наружного воздуха, температуры в помещении и времени. Эта регулировка способна управлять самим котлом с вентилятором со многими другими функциями.

Панель управления котлом с эквитермическим регулированием ATMOS ACD 03





Эквитермическое регулирование ACD 04

Котлы DC18GD, DC25GD и DC30GD можно заказать с завода со встроенным сенсорным управлением ATMOS ACD 04 только в сочетании с Автоматический розжиг дров (AIW) . Котлы полностью укомплектованы со всеми необходимыми датчиками. Данный блок предназначен для комфортного управления системой горячего водоснабжения отапливаемого здания. Контроллер содержит функции для прямого управления котлом, котловым контуром, тремя отопительными контурами, ГВС, гелиоустановкой и т. д.

Пульт управления котлом с эквитермическим регулированием ATMOS ACD 04

Автоматический розжиг дров

Автоматический розжиг дров предназначен для планового розжига котла, например, перед приходом домой во второй половине дня или перед приездом на дачу. Воспламенение топлива происходит очень быстро (около 5 минут) и позволяет оператору котла «разогреться». Зажигание топлива может быть установлено и запланировано для управления ATMOS ACD 04 по времени (недельная программа), согласно требованиям системы отопления или в соответствии с температурой в накопительном баке.



котел

Чертежи котлов с автоматическим дровяным розжигом				Чертеж устройства зажигания
1.	Корпус котла	19.	Впускной канал – воздуховод	1.	Спиральная пластина зажигания
2.	Дверца для чулок (верхняя)	20.	Главный выключатель	2.	Спираль зажигания
3.	Дверца зольника (нижняя)	22.	Регулятор тяги – Honeywell FR 124	3.	Съемная камера зажигания
4.	Вытяжной вентилятор	23. 902:30	Контур охлаждения для защиты от перегрева	4.	Резьбовая крышка (всегда затянута во время работы)
5.	Жаропрочный фасонный элемент – сопло	24.	Контроллер ATMOS ACD 04	5.	Съемная заглушка
6.	Панель управления	25.	Наполнение двери — Сибрал маленький – толстый для верхней двери маленький – тонкий для нижней двери	6.	Совок для заполнения пеллет
7.	Предохранительный термостат	26.	Уплотнитель двери – шнур 18 x 18
8.	Регулирующая заслонка	30.	Конденсатор вытяжного вентилятора – 1 мкФ
9.	Жаропрочный фасонный элемент – для типа GD – сторона зоны горения)	33.	Трубчатый теплообменник (трубчатый)
10.	Жаропрочный фасонный элемент – для типа GD – сферическое пространство	35.	Карман для термостатов (датчиков)
11.	Уплотнение – сопло – 12 x 12 (14 x 14)	36.	Стопорный винт
12.	Фасонный жаропрочный полумесяц	37.	Устройство зажигания
13.	Клапан зажигания
14.	Жаропрочный фасонный элемент – для типа GD – задняя поверхность сферического пространства	К	горловина дымохода
15.	Крышка для чистки	Л	выход воды из
16.	Рамный щиток	М	– подвод воды к
17.	Тяга клапана зажигания	Н	бойлер – заправочный клапан
18.	Предохранитель T6,3A/1500 – тип H	Р	трубная втулка – втулка датчика регулирующего клапана контура охлаждения (TS 131, STS 20)

Технические данные



Описание чертежа котла
1.	Корпус котла	18.	Термометр
2.	Загрузочная дверца – верхняя 902:30	19.	Канал приточного воздуха
3.	Дверца пепельницы – нижняя	20.	Выключатель со световым индикатором
4.	Вытяжной вентилятор (S)	22.	Регулятор тяги – HONEYWELL FR124
5.	Термостойкий фитинг – сопло	23.	Охлаждающий контур, защищающий от перегрева
6.	Панель управления	24.	Термостат управления вентилятором (котла)
7.	Предохранительный термостат	25.	Дверная панель – Sibral
8.	Заслонка управления	26.	Уплотнитель дверцы – шнур 18 x 18
9.	Термостойкий фитинг – боковая часть	27.	Термостат отработанных газов
10.	Термостойкий фитинг – сферическое пространство L + R	30.	Конденсатор для вытяжного вентилятора
11.	Уплотнение сопла – 12 x 12 (14 x 14)	33.	Трубчатый теплообменник – трубная решетка
12.	Термостойкий фитинг – полумесяц
13.	Клапан розжига	К	– горловина дымохода
14.	Термостойкий фитинг – задняя часть сферического пространства	Л	– выход котловой воды
15. 902:30	Крышка для чистки	М	– ввод котловой воды
16.	Рамка экрана	Н	– втулка наливного клапана
17.	Шток пожарного клапана	Р	– втулка датчика клапана, регулирующего контур охлаждения



Размеры котла (мм)	Тип котла
	DC18GD	DC25GD	DC30GD	ДС40ГД	DC50GD
А	1281	1281	1281	1435	1435
Б	820	1020 902:30	1020	1120	1120
С	680	680	680	680	680
Д	945	945	945	1095	1095
Е	150/152	150/152	150/152	150/152	150/152
Ф	87	87	87	82	78
Г	185	185	185	185	185
Н	1008	1008	1008	1152	1152
Ч	256	256	256	256	256
я	256	256	256	256	256
Дж	6/4″	6/4″	6/4″	2″	2″



Технические характеристики		Тип котла
		DC18GD	DC25GD	DC30GD	ДС40ГД	DC50GD
Тепловая мощность котла	кВт	19	25	29,8	40	49
Тепловой ввод котла	кВт	20,8	27	32,6	44	53,3
Поверхность нагрева	м 2	2,5	3,1	3,1	3,8	4,1
Объем топливной шахты	дм 3  (л)	80	120	120	160	160
Размеры заливного отверстия	мм	450 х 260	450 х 260	450 х 260	450 х 260	450 х 260
Предписанная тяга дымохода	Па/мбар	16/0,16	18/0,18	20/0,20	22/0,22	24/0,24
Макс. избыточное давление рабочей воды	кПа/бар	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Вес котла	кг	376	469	466	548	565
Диаметр газоотводной трубы	мм	150/152	150/152	150/152	150/152	150/152
Пылевлагозащита электрических частей	ИП	20	20	20	20	20
Потребляемая мощность (вспомогательная)	Вт	50	50	50	50	50
Электрический ввод в режиме ожидания	Вт	0	0	0	0	0
Режим зажигания		ручной/автоматический			руководство
Эффективность во всем диапазоне производительности	%	91,5	92,5	91,3	90,6	92,0
Класс котла		5	5	5	5	5
Категория котла		1
Режим работы		без конденсации
Класс энергоэффективности		А+	А+	А+	А+	А+
Температура отходящих газов при номинальной мощности	°С	145	127	148	175	183
Расход продуктов сгорания отходящих газов при номинальной мощности	кг/с	0,014	0,017	0,017	0,021	0,025
Определенное топливо (предпочтительное)		Сухая древесина с теплотворной способностью 15–17 МДж/кг -1 , содержание воды 12–20 %, диаметр 80–120 мм
Средний расход топлива за отопительный сезон	кг. ч -1	5,1	6,1	7,7	10	13
Длина дерева	мм	330	530	530	530	530
Время сгорания при номинальной мощности	часов	2	2	2	2	2
Объем воды в котле	л	73	105	105	112	128
Гидравлические потери котла	мбар	0,22	0,22	0,22	0,23	0,24
Минимальный объем накопительного бака	л	1045	1375	1639	2200	2695
Настройки температуры регулирования	°С	от 75 до 95
Напряжение подключения	В/Гц 902:30	230/50
Минимальная температура обратной воды во время работы	°С	65
ЭКОДИЗАЙН
Все котлы серии DOKOGEN предназначены только для подключения к АККУМУЛЯЦИОННЫМ РЕЗЕРВУАРАМ достаточной емкости с минимальной мощностью 55 литров на 1 кВт установленной мощности котла. 902:30

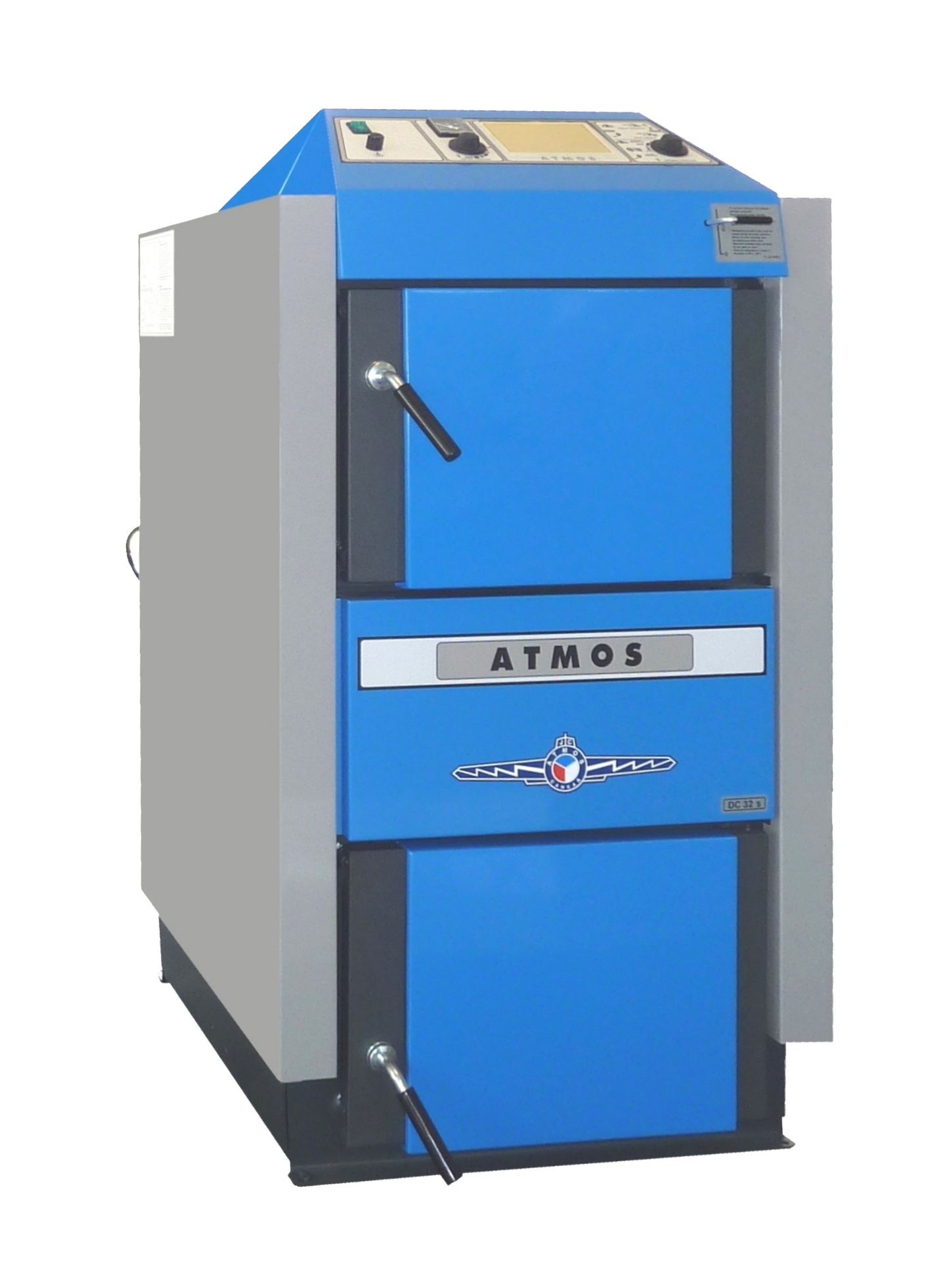

Atmos Special Дровяные газификационные котлы DC32GS

Газификационные котлы на дровах DC32 GS (32 кВт)

Дровяной газ котел
– тип DCxxS(X)

Котлы сконструированы для сжигания древесины по принципу генераторной газификации с использованием вытяжного вентилятора (S), который отводит продукты сгорания из котла или подает воздух в котел.

Корпус котла изготовлен из стальных листов толщиной 3-8 мм. Они состоят из топливного бункера, снабженного в нижней части жаростойким штуцером с продольным отверстием для продуктов сгорания и прохода газов. Прогарная часть многокамерной печи под топливным бункером снабжена керамической трубной арматурой. В задней части корпуса котла расположен вертикальный газоход для горения, в верхней части которого установлен отопительный клапан. Верхняя часть газохода снабжена патрубком для отвода газов для подключения к дымовой трубе.

Преимущества дровяных газификационных котлов ATMOS

• Возможность сжигания больших кусков дерева (бревен)
• Большое место для дров  – длительный период горения
• Высокий КПД 81 – 91 %  – первичный и вторичный воздух предварительно нагревается до высокой температуры
• Экологическое сжигание – котел класс 5 – – ČSN EN 303-5, ECODESIGN 2015/1189
• Вентилятор дымосос  – золоуборка без пыли, котельная без дыма
• Охлаждающий контур, защищающий от перегрева  – без риска повреждения котла ​ ​
• Вытяжной вентилятор автоматически отключается при выгорании топлива
• Удобное удаление золы  – большое место для золы (при сжигании дров необходимо чистить раз в неделю)
• Котел без трубчатого теплообменника  – упрощенная очистка
• Маленький размер и малый вес
• Высокое качество

Окружающая среда

Обратное сгорание и керамическая камера сгорания обеспечивают идеальное сгорание с минимальными выбросами загрязняющих веществ. Котлы соответствуют экологически безопасным требованиям согласно Директиве № 13/2002 Чешского министерства окружающей среды. Они соответствуют европейскому стандарту EN 303-5 и всем котлам относятся к классам 3, 4, 5, EKODESIGN 2015/1189.

Установка

Котлы ATMOS должны быть подключены через терморегулирующий клапан LADDOMAT 22 или ESBE, чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65°C. Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80 – 90°С. Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Мы рекомендуем устанавливать котлы с накопительными баками.

Сертификация

Все котлы ATMOS сертифицированы в испытательных лабораториях для отдельных стран назначения: Государственная испытательная лаборатория Брно, TÜV Мюнхен – Германия, Литва, Украина, Швеция, Польша, Австрия, Словакия, Венгрия по действующим стандартам – EN 303-5.
Защищено патентом.

Котлы АТМОС Генератор DC15GS, DC20GS, DC25GS, DC32GS и DC40GS — совершенно новые типы котлов на дровах. Это настоящие генераторы легких коммерческих автомобилей.

DC18S, DC22S, DC25S, DC30SX, DC32S,
DC40SX, DC50S
ATMOS (Држевоплин) Дровяной газ – дровяные котлы

DC15GS, DC20GS , DC25GS, DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Генератор – дровяные котлы

Вид на верхнюю камеру подачи – Woodgas

Вид на верхнюю подачу камера –  Генератор

Вид на нижнюю камеру сгорания –  Древесный газ

Вид на нижнюю камеру сгорания –  Генератор

---

Вытяжной вентилятор minimi дымоход при питании и работе котла

Защита от перегрева – контур охлаждения

DC 100

DC 70 S, DC 75 SE



9010 8

горение пламени в нижней камере сгорания в сферическом пространстве

Регулировка котлов

Электрическая  – механическая – Мощность регулируется предохранительным клапаном, управляемым регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80 – 90°C). При настройке регулятора мощности следует уделить большое внимание, так как помимо регулирования мощности у регулятора есть еще одна важная функция – он также предохраняет котел от перегрева. Управляющий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 – 85°C). Температуру на 5°C ниже следует установить на управляющем термостате, а не на регуляторе тяги FR 124.
Котел работает на пониженной мощности даже без вентилятора – при отключении электроэнергии отопление не пропадает. При мощности до 70 процентов от номинальной мощности котел может работать без вентилятора.

Регулятор котла

Состав панели:

Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование является оптимальным решением для простого управления работой котла (вентилятора).

Конструкция панели со стандартным регулированием является базовой для всех выпускаемых котлов.

Панель с электронной регулировкой ATMOS ACD 01

Состав панели:

Главный выключатель, предохранительный термостат, предохранитель 6,3 А и электронная регулировка ACD 01

Погодозависимая регулировка оснащена функциями управления работой котел (вентилятор), насос в контуре котла, два отопительных контура, подогрев технической воды и управление солнечным отоплением.
Исполнение панели со встроенным электронным регулированием ACD 01 выпускается как вариант для котлов DC25S, DC32S, DC25GS.

Каждый котел может быть оснащен на месте заказчиком электронной регулировкой ATMOS ACD 01 для управления всей системой отопления в зависимости от наружной и комнатной температуры. Этим регулированием также может управлять сам котел с вентилятором со многими другими функциями.

ATMOS Woodgas

Размер камеры подачи

Технические характеристики



​ ​

ОБОЗНАЧЕНИЯ СХЕМЫ КОТЛА

1.	Барабан котла	14.	Арматура огнеупорная и жаростойкая – GS – задняя сторона круглого пространства
2.	Загрузочная дверца – верхняя	15	Крышка для чистки
3.	Дверца зольника – нижняя	16	Диафрагма 902:30
4.	Вентилятор нагнетательный, вытяжной (S)	17	Тяга предохранительного клапана
5.	Огнеупорный и термостойкий фитинг – насадка	18	Термометр
6.	Панель управления	19	Дроссельная шайба печи
7.	Предохранительный термостат	20	Переключатель
8.	Регулирующий предохранительный клапан	22	Регулятор мощности — Honeywell FR124
9.	Огнеупорная и жаростойкая арматура – со стороны топки – GS	23	Контур охлаждения
10.	Арматура огнеупорная и термостойкая – GS – круглое пространство L+P	24	Термостат вентилятора
11.	Уплотнение – сопла	25	V. Дверная панель – Sibrall 902:30
12.	Огнеупорный и жаростойкий фитинг – полумесяц	26	Уплотнитель двери – шнур 18 x 18
13.	Предохранительный клапан	27	Термостат отработанных газов

Размеры

	ДК15Э	ДК18С	ДК22С	ДК25С	ДК30СС	ДК32С	DC40SX	ДК50С	ДК70С	ДК15ГС	ДК20ГС	ДК25ГС	ДК32ГС	ДК40ГС	ДК50ГСС	ДК70ГСС	ДК70ГСС	ДК75СЭ	ДС100	ДК105С	ДК150С
А	1185	1185	1185	1185	1185	1260	1260	1260	1399	1280	1280	1280	1280	1434	1563	1686	1686	1487	1690	1813	1813
Б	694	758	959	959	959	959	959	1160	1160	670	758	959	959	959	1042	1068	1268	1487	1170	1095	1295
С	675*	675*	675*	675*	675*	678	678	678	678	678	678	678	678	678	678	678	678	774	970	1010	1010
Д	690	874	874	874	874	950	950	950	1047	950	950	950	950	1099	997	1086	1086	1165	1290	1459	1459
Е	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	180	180	200	200	200
Ф	65 902:30	65	65	65	65	69	69	69	90	69	69	69	69	69	70	58	58	82	80	129	129
Г	208	208	208	208	208	185	185	185	325	185	185	185	185	185	184	184	184	194	590	721	721
Н	933	933	933	933	933	1008	1008	1008	–	1008	1008	1008	1008	1152	1287	1407	1407	1230	–	–	–
Ч	212	212	212	212	212	256	256	256	0	256	256	256	256	256	256	256	256	306 902:30	0	0	0
я	212	212	212	212	212	256	256	256	240	256	256	256	256	256	256	256	256	306	330	307	307
Дж	6/4″ 902:30	6/4″	6/4″	6/4″	6/4″	6/4″	6/4 дюйма	2 дюйма	2 дюйма	6/4 дюйма	6/4″	6/4 дюйма	6/4″	2 дюйма	2 дюйма	2 дюйма	2 дюйма	2 дюйма	2 дюйма	2 дюйма	2 дюйма

ширина котла 555 мм после демонтажа боковых колпаков

Тип АТМОС	ДК15Э	ДК18С	ДК22С	ДК25С	ДК30СС	ДК32С	ДК40СС	ДК50С	ДК70С	ДК15ГС	ДК20ГС	ДК25ГС	ДК32ГС	ДК40ГС	ДК50ГСС	ДК70ГСС	ДК70ГСС	ДК75СЭ	ДС100	ДК105С	ДК150С
Мощность котла (кВт)	14,9	20	22	25/27	30	35	40	49,9	70	15	20	25	32	40	49	70	70	75	99	105	150
Требуемая тяга дымохода (Па)	18	20	23	23	24 902:30	24	24	25	30	16	20	23	25	25	25	30	26	30	35	25	25
Вес котла (кг)	280	269	324	326	332	366	368	433	515	302	343	431	436	485	538	571	690	669	820	901	1030
Объем воды (л)	45	45	58	58	58	80	80	89	93	56	64	80	80	90	120	132 902:30	170	190	294	265	306
Объем топливного бака (дм 3 )	66	66	100	100	100	140	140	180	180	66	80	120	125	160	210	210	280	345	400	300	400
Макс. длина дерева (мм)	330	330	530	530	530	530	530	730	730	250	330	530	530	530	530	530	730	1000	730	550	750
Тип. потребление в сезон (м 3 )	15	20	22	25	30	35	40	50	70	15	19	25	32	40	50	70	70	75	99	105	150
Требуемое топливо (предпочтительно)	Сухая древесина с удельной энергией 5 – 18 МДж/кг, диаметром 80 – 150 мм, содержанием воды 12 – 20% 902:30
Мин. температура обратной воды	65 °С
Эффективность (%)	80,4 %	90,1 %	89,9 %	89,9 %	89,9 %	88,9 %	88,9 %	85,7 %	86,3 %	91,2 %	90,6 %	88,8 %	89,3 %	88,8 %	90,6 %	85,2 %	90,3 %	83 %	89 %	92 %	90,3 %
Класс котла ČSN EN 303-5	3	5	5	5	5	5	5	4	4	5	5	5	5	5	5	4	5	3	5	5	5
Класс энергоэффективности	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+	А+



Внимание! Котел DC15E не оборудован вентилятором!
Котлы DC70S и DC100 оснащены дутьевым вентилятором.
