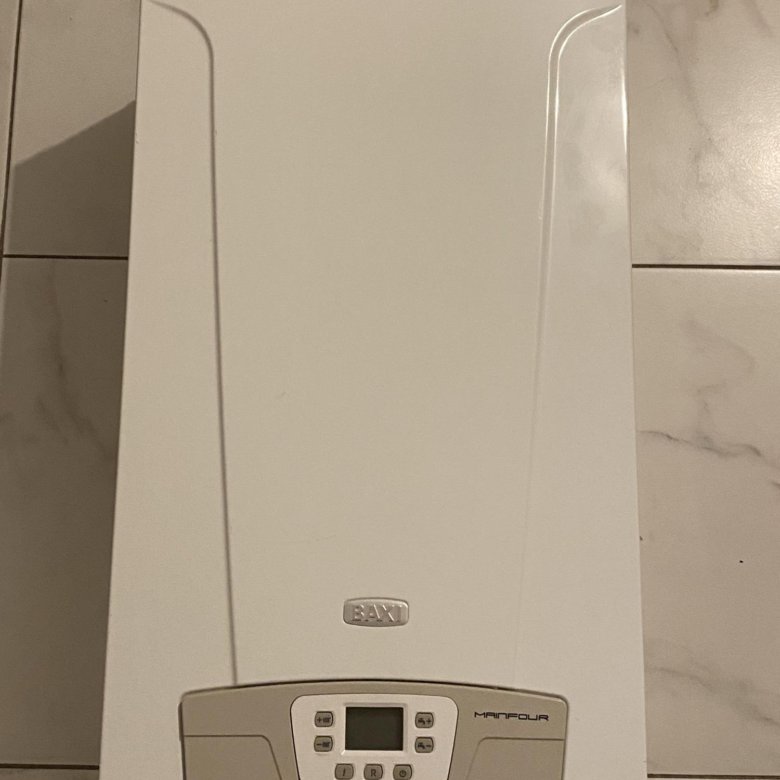

Котел бакси майн фор 240ф: Котел газовый настенный Baxi Main Four 240 F, (Италия), характеристики, описание

Запасные части для котла Baxi Main Four

__________________________________________________________________________

Baxi Main Four 24/24 F

левая панель в сборе ECO4 ATM. 5698660
правая панель в сборе ATM. 5698650
передняя панель в сборе 628820
верхняя крепежная рейка 5117460
прокладка 6,1X11,5X1,5 WRC 5402050
элемент камеры сгорания котла Baxi Main Four 24/24 F 5668290
боковая термоизоляционная панель 5213220
задняя термоизоляционная панель 5213280
передняя термоизоляционная панель (FF) 5213380
передняя крышка термоизоляционной панели 5114290
битермический теплообменник с кольцевыми прокладками, Main, Main Digit 616170
тороидальная прокладка 22X3 EPDM 5403130
крепежные клипсы теплообменника MainFour 24F 5113650
расширительный бак 6l-CIMM 5693900
трубка расширительного бака 5698830
горелка в сборе (13 ELEMENTS) 5663710
рампа подачи газа с инжекторами d1,18 5698690
комплект инжекторов для сжиженного газа D=0,74 5666390

комплект инжекторов для природного газа 5669460
прокладка рампы подачи газа Бакси Майн Фор 24 5407940
фланец с прокладкой рампы подачи газа в сборе 5657180
кабель электрода зажигания L=250 ECO4 8612400
изоляционный колпачок электрода 5407830
электрод зажигания (или контроля пламени) 8422570
Трубка насоса/теплообменника 5700340
циркуляционный насос 5meters WILO 5698260
автоматический воздухоотводчик котла Baxi Main Four 24/24 F 710139500
входная гидравлическая группа 5214590
кран наполнения системы в сборе 710224400
кран слива 5652030
гидравлический предохранительный клапан 3 бар NOVASFER 710071200
трубка бай-пасса в сборе MAIN 4 5214610
крепежные клипсы трубки бай-пасса 8380850
кольцевая прокладка 13,94х2,62 5406630
гидравлическая группа MAIN 4 5214600
датчик температуры (NTC) (погружной) 8435400
прокладка датчика температуры (NTC) 5402830
предельный термостат 105 С Бакси Майн Фор 24 9950760
газовая трубка MAIN 4 ATM 5702350
тороидальная прокладка 22,22х2,62 5402010
газовый клапан (HONEYWELL VK4105M M-M) G3/4 710669200
соединительная панель ECO4 5693850
кожух электрической коробки ECO4 5413650
панель управления MAIN4 710586600
электронная плата HDIMS 02 5702450
Электронная плата PCB MAINFOUR 24 710749600
Электронная плата PCB SM11459 710825300
крышка панели управления MAINFOUR 24F 5702440
блок клеммной коробки 5688430
манометр d. 40 XGR. BITRON 8922460
клавиши ECO4 BAXI 5414010
трубка возврата ГВС MAIN 4 5701380
прокладка G. 1/2 12х18х2 5408970
прокладка G. 3/4 17х24х2 5404650
вытяжной колпак в сборе котла Baxi Main Four 24 F 5668420
предохр. термостат отходящих газов 70 С (датчик тяги) 616160
датчик потока ГВС 5667220
предохранительный прессостат системы отопления 9951690
кольцевая прокладка 11,91 х 2,62 NBR 5408270
предохранительный клапан Бакси Майн Фор 24 5640030
трубка выхода системы ГВС из котла 5214580
кольцевая прокладка 17,86х2,62 5404600
фиксатор пружины diameter 10 5118110
фиксатор пружины d.18 710045400
трубка 5700350
обратный клапан/бай-пасс 5663020
клипсы теплообменника 5114360
защитная накладка панели управления 5117440
прокладка 9,19X2,62 EPDM 710069700
перемычка комнатного термостата 8414540
проводка: кабель питания 8414620
кабель заземления (HONEYWELL) 8419040
проводка (от разъема платы Х3 к клеммной колодке, насосу и газ. клапану) 8514040
проводка (от разъема платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату) MAINFOUR 710714500
низковольтная проводка (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, термостату тяги) 710714600

Baxi Main Four 18 F

левая панель в сборе 5698680
правая панель в сборе 5698670
передняя панель в сборе 628820
верхняя крепежная рейка 5117420
трубка пневмореле Бакси Майнфор 5408080
ограничитель забора воздуха 5117740
заглушка отверстия всасывания воздуха 5108690
кольцевая прокладка 5407400
устройство вытяжки 5214290
устройство Вентури 5413850
прокладка 5402050
вентилятор 5682150
пневмореле 628610
трубка компенсации котла Baxi Main Four 18 F 5414320
вытяжной колпак в сборе 5118150
крышка термоизоляционнной панели 5700480
боковая термоизоляционная панель 5213210
задняя термоизоляционная панель 5214630
передняя термоизоляционная панель 5214680
передняя крышка термоизоляционной панели 5700540
битермический теплообменник MainFour 5700520
тороидальная прокладка 5403130
крепежные клипсы теплообменника 5113650
расширительный бак 5695230
трубка расширительного бака 5698830

изоляционная панель 5663830
прокладка глазка контроля пламени 5401610
стекло глазка контроля пламени 5203930
рама смотрового стекла изоляционной панели 5115590
горелка в сборе 5700530
рампа подачи газа 5702260
комплект инжекторов для природного газа 5669460
комплект инжекторов для сжиженного газа 5680020
прокладка рампы подачи газа 5407940
фланец с прокладкой рампы подачи газа в сборе 5657180
прокладка рампы подачи газа 5407810
колпачок фланца дымохода котла Baxi Main Four 18F 5409520
кабель электрода зажигания 8612400
изоляционный колпачок электрода 5407830
штуцер компенсационной трубки 5409570
электрод зажигания (или контроля пламени) 8422570
трубка соединительная в сборе 5700550
циркуляционный насос 5698260
автоматический воздухоотводчик 710139500
прокладка 5404670
входная гидравлическая группа Бакси Майнфор 5214590
кран наполнения системы в сборе 710224400
кран слива 5652030
гидравлический предохранительный клапан 3 бар 710071200
трубка байпасс в сборе 5214610
крепежные клипсы трубки бай-пасса 8380850
кольцевая прокладка 13,94х2,62 5406630
гидравлическая группа 5214600
датчик температуры (NTC) (накладной) 8435510
предельный термостат 105 С 9950760
газовая трубка Baxi Main Four 18 F 5702360
тороидальная прокладка 22,22х2,62 5402010
газовый клапан (HONEYWELL VK4105M M-M) 710669200
соединительная панель 5693850
кожух электрической коробки 5413650
панель управления 710586600
Электронная плата 710825300
крышка панели управления 5702440
блок клеммной коробки 5688430
плавкий предохранитель (2 А- 250 В) 9950580
манометр 8922460
клавиши 5414010
трубка возврата ГВС 5701390
прокладка G. 1/2 12х18х2 5408970
прокладка G. 3/4 17х24х2 5404650

штуцер для анализа продуктов сгорания 5409480
площадка для вентилятора 5118160
датчик потока ГВС котла Baxi Main Four 18 F 5667220
предохранительный прессостат системы отопления 9951690
кольцевая прокладка 11,91 х 2,62 NBR 5408270
прокладка вентилятора 5412270
трубка выхода системы ГВС из котла 5214670
кольцевая прокладка 17,86х2,62 5404600
датчик температуры (NTC) (накладной) 8435500
фиксатор пружины 5118110
прокладка 5408810
трубка 5214650
обратный клапан/байпас 5663020
прокладка 710069700
кондесатосборник 710447300
кабель заземления 8419040
перемычка комнатного термостата 8414540
проводка (от разъема платы Х3 к клеммной колодке, насосу и газ.клапану) 8514040
проводка вентилятора 8513660
проводка (от разъема платы Х5 к модулятору, датчику протока, датчику NTC ГВС, гидр. прессостату) 8514070
низковольтная проводка (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле) 8514080

Baxi Main Four 240 F

левая панель в сборе 5698680
правая панель в сборе 5698670
передняя панель в сборе 628820
верхняя крепежная рейка 5117420
трубка пневмореле котла Baxi MainFour 240F 5408080
ограничитель забора воздуха 5117740
заглушка отверстия всасывания воздуха 5108690
кольцевая прокладка 5407400
устройство вытяжки 5214290
устройство Вентури 5413850
прокладка 5402050
вентилятор 5682150
пневмореле 628720
пневмореле 628610
трубка компенсации котла Бакси Майн фор 240ф 5414320
трубка компенсации 5407930
вытяжной колпак в сборе 5113800
коллектор в сборке 5113810
крышка термоизоляционнной панели 5703330
боковая термоизоляционная панель 5213210
задняя термоизоляционная панель 5213280
передняя термоизоляционная панель 5213370
передняя крышка термоизоляционной панели 612970
битермический теплообменник с кольцевыми прокладками, Main, Main Digit 616170

тороидальная прокладка 5403130
крепежные клипсы теплообменника 5113650
расширительный бак 5695230
трубка расширительного бака котла Baxi Main Four 240 F 5698830
изоляционная панель 5663830
прокладка глазка контроля пламени 5401610
стекло глазка контроля пламени 5203930
рама смотрового стекла изоляционной панели 5115590
горелка в сборе 5663710
рампа подачи газа с инжекторами 612960
комплект инжекторов для природного газа 5666400
комплект инжекторов для сжиженного газа 5680020
прокладка рампы подачи газа 5407940
фланец с прокладкой рампы подачи газа в сборе 5657180
прокладка рампы подачи газа 5407810
колпачок фланца дымохода Бакси Майн фор 240 ф 5409520
кабель электрода зажигания 8612400
изоляционный колпачок электрода 5407830
штуцер компенсационной трубки 5409570
электрод зажигания (или контроля пламени) 8422570
Трубка насоса/теплообменника 5703340
насос 5698270
циркуляционный насос 5698260
автоматический воздухоотводчик 710139500
прокладка 5404670
входная гидравлическая группа котла Baxi Main Four 240F 5214590
кран наполнения системы в сборе 5700370
кран наполнения системы в сборе 710224400
кран слива 5652030
гидравлический предохранительный клапан 3 бар 710071200
трубка бай-пасса в сборе 5214610
крепежные клипсы трубки бай-пасса 8380850
кольцевая прокладка 13,94х2,62 5406630
гидравлическая группа 5214600
датчик температуры (NTC) (погружной) 8435400
прокладка датчика температуры (NTC) 5402830
предельный термостат 105 С 9950760
газовая трубка Бакси Майн фор 240ф 5702360
тороидальная прокладка 22,22х2,62 5402010
газовый клапан (HONEYWELL VK 4105 G) 5702340
газовый клапан (HONEYWELL VK4105M M-M) 710669200
соединительная панель 5693850
кожух электрической коробки 5413650
кожух электрической коробки 5414290
панель управления 5698880
панель управления 710586600
Электронная плата 5702480
электронная плата 710591300
электронная плата 5702450
Электронная плата 710749600
Электронная плата 710825300
крышка панели управления Baxi Main Four 240 F 5702440
блок клеммной коробки 5688430
плавкий предохранитель (2 А- 250 В) 9950580
манометр 8922460
клавиши 5414010
трубка возврата ГВС 5701380
прокладка G. 1/2 12х18х2 5408970
прокладка G. 3/4 17х24х2 5404650
штуцер для анализа продуктов сгорания 5409480
марка BAXI 5681120
датчик потока ГВС 5667220
предохранительный прессостат системы отопления 9951690
кольцевая прокладка 11,91 х 2,62 NBR 5408270
прокладка вентилятора Бакси Майн фор 240ф 5412270
трубка выхода системы ГВС из котла 5214870
кольцевая прокладка 17,86х2,62 5404600
фиксатор пружины 710045400
фиксатор пружины 5118110
прокладка 5408810
трубка 5703350
обратный клапан/байпас 5663020
Клипса 5117870
прокладка 710069700
кондесатосборник котла Baxi MainFour 240F 710447300
кабель заземления 8419040
низковольтная проводка (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле) 8514280
низкоковольтн. проводка (Разъем платы Х5 к модулятору, датчику протока, датчику NTC ГВС, гидр. прессостату) 8514300
перемычка комнатного термостата 8414540
проводка (от разъема платы Х3 к клеммной колодке, насосу и газ. клапану) 8514040
проводка (от разъема платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату) 710696800
низковольтная проводка (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле) 710696900
проводка вентилятора 8513660
проводка газового клапана от разъема платы Х3А 8514160
проводка электропитания (от разъема платы Х3В к насосу и клеммной колодке) 8514150
проводка: кабель питания 8414620

__________________________________________________________________________

_______________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

__________________________________________________________________________

__________________________________________________________________________

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

__________________________________________________________________________

__________________________________________________________________________

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Запчасти для котлов Бакси

Eco Compact 1. 14 F, 1.24 F
Eco Compact 18 F, 14 F, 24F
Luna-3 240 / 280 Fi
Luna-3 310 / 1.310 Fi
Luna-3 Comfort 240 Fi / 240 i
Luna-3 Comfort 310 Fi / 1.310Fi
Duo Tec Compact
Slim 1300 IN / FIN, 1230 IN

Запчасти для котлов Протерм

Гепард 23 MTV, MOV
Пантера 30 KTV
Пантера 25 KTV, KTO
Пантера 24 KOV
Ягуар, Рысь
Волк KSO / Бобер DLO

Запчасти для котлов Ферроли

Diva F24, F 13/16, F32
Domiproject F 24, 24D, 32
Pegasus 23, D 32, D 45

Запчасти для котлов Будерус

Logamax U072
Logamax U052 / U054
Logamax U042/U044
Logano G125
Logano G215

Газовый котел Baxi ошибка e35, причины появления ошибки

Устройство газовых котлов Baxi

Практически все газовые котлы имеют одинаковую принципиальную схему: природный газ поступает через газовый клапан на блок форсунок горелки, затем через электрод зажигается электрической искрой. При помощи теплообменника далее передается тепло от горения носителю тепла. Теплообменник устраивается над горелкой.

Газовые котлы имеют отличие в наличие второго проточного теплообменника, который необходим для приготовления воды, а также функциональностью.

Чаще всего встречаются следующие варианты:

1. 1 теплообменник и бойлер косвенного нагрева.
2. Два отдельных теплообменника. 1 – для приготовления воды, 2 – на контур отопления.
3. Совмещенный теплообменник для отопления и приготовления воды.

Газовые котлы можно разделить на турбированные, атмосферные, а также с открытой и закрытой камерой сгорания. Оборудование с открытой камерой забирают воздух из помещения для горения. В помещение должны соблюдаться все нормы и правила безопасности. В некоторых странах запрещено использовать такой вид газовых котлов.

Турбированный котел не требует устройства дымохода в отличие от атмосферного. В первом варианте продукты сгорания выводятся принудительно из камеры сгорания вентилятором через коаксиальный дымоход. Такой газовый котел подходит для установки в квартире.

В газовом котле происходят следующие процессы: переключение потока горячей воды, нагрев воды, вывод продуктов сгорания и контроль безопасности.

Электронная плата необходимо для управления и контроля безопасности всего оборудования. По заданным значениям работает электроника и при сбоях останавливает работу газового котла.

Основная характеристика

Оборудование Baxi может быть установлено в зданиях любого назначения. Оно прекрасно подходит как для городских квартир, так и для больших частных домов. Однако помещение, в котором будет монтироваться устройство, должно соответствовать нескольким критериям:

• Его площадь должна быть как минимум 15 кубических метров.
• Высота потолка не меньше 2,2 метра.
• Наличие качественной вентиляции.

Эти параметры можно не учитывать, если выбор был сделан в пользу котла с закрытой камерой сгорания. Такое устройство — это настоящая мини-котельная, которая соответствует всем необходимым критериям и не приносит вреда окружающей среде.
Компания Бакси выпускает много модели отопительного оборудования и может предложить агрегаты различной мощности. В России большим спросом пользуются следующие модели котлов: Main Four 240 °F (Майн Фор 240ф), Eco Four (Экофор), Luna (Луна).

Почему необходимо заземление газового котла?

Безопасность работы газового котла Baxi возможна только при правильном устройстве заземления устройства. Организовать заземление необходимо с учетом действующих нормативов ПУЭ.

Перед тем как запустить газовый котел следует проверить правильность подключения. В инструкции по эксплуатации указывается следующее: при несоблюдении требований газовый котел будет снят с гарантии.

При монтаже оборудование проверяющая фирма должна проверить качество заземления. Чаще всего в многоквартирных домах жильцы приобретают квартиру с рабочим газовым котлом и не задумываются о качестве его подключения. Из-за неправильного заземления проблемы могут возникнуть через некоторое время. Поэтому рекомендуется перед началом пользования проверить качество заземления и установки газового котла.

Не стоит забывать, что данное оборудование является газовой установкой и агрегатом повышенной опасности. Бывают случаи, когда из-за халатности к безопасности происходит возгорание.

Стоит обратить особое внимание на электронику управления котла. Почти во всех моделях устанавливается система безопасности и управления. За это отвечает электронная плата, которая включает различные компоненты. Данный элемент имеет самую высокую стоимость и составляет около 30% от всей стоимости газового котла. При отсутствии заземления может произойти поломка платы и появление ошибки e35.

При помощи автоматики контролируется работа газового котла. Она включает в себя исполнительные механизмы и различные датчики. При неправильном подключении к сети может произойти сбой и аварийная остановка оборудования. В некоторых моделях следует соблюдать полярность подключения.

При помощи тестера проверяется заземление: между нулевым проводом и фазой не должно быть потенциала, а между клеммами «земля» и «фаза» рабочее напряжение должно составлять 220-230 В. Кроме этого для проверки заземления металлических деталей оборудования можно применять специальную отвертку индикатор.

Отзывы владельцев о модели

Baxi ECO Four 24 F эффективный котел, получивший огромное количество положительных отзывов как у покупателей. Так и профессионалов, обслуживающих котельную технику. В интернете много таких отзывов, указывающих на преимущества Baxi ECO Four 24 F :

1. Надежная работа на любых нагрузках. При минусовых температурах наружного воздуха ведет себя ровно, не шумит и не требует никакого дополнительного обслуживания.
2. На протяжении 5-лет проработал без замечаний, ежегодно перед отопительным сезоном приглашаем специалиста сервисного центра для диагностики и наладки.
3. Многофункциональный, больше половины функций не востребованы.
4. Электронная самодиагностика настолько точна, за два года ни одного сбоя в работе.
5. Применению погодозависимого управления создает постоянную комфортную температуру в доме, несмотря на смену времен года за окном.

Тем не менее, встречаются и негативные отзывы, которые в основном касаются высокой стоимости агрегата и запасных частей. Некоторые владельцы Baxi ECO Four 24 f отмечают чувствительность его к низким параметрам электрической сети и советуют использовать стабилизатор.

Электрод ионизации пламени

Датчик пламени устраивается на горелке газового котла и необходимо для контроля наличия пламени. Электрод на плате управления соединяется с разъемом. Датчик пламени в некоторых котлах можно совместить с запальником.

Между горелкой и электродом есть воздушная прослойка, которая мешает прохождению тока, когда котел не работает. При горении газа плата управления записывает протекание микротоков через пламя. Значение должно быть в переделах 0,5-5мкА.

Может быть вызвана неправильная работа электроники из-за наличия разных паразитных наводок и потенциалов на детали.

Функции и управление

Тепловой агрегат Baxi ECO Four 24 f оборудован современной электронной программой самодиагностики, способной запомнить последние сбои в системах функционирования устройств.

Котел имеет четыре режима управления:

1. «Лето» — режим предназначен для теплого времени года для нагрева горячей воды, в случае использовании котла в осенний период, режим имеет функцию «защита от замерзания», чтобы устройство не повредилось во время случайных заморозков.
2. «Зима» — режим позволяет нагревать воду для двух контуров — отопления и ГВС, с рабочей функцией «защита от замерзания».
3. «Только отопление» режим позволяет нагревать воду только для отопления, с рабочей функцией «защита от замерзания».
4. «Выключено» — котел не работает.

Во время работы котла на ЖК-панели показывается значение температуры в контурах отопления и ГВС, а также значок наличия факела на горелочном устройстве.

Что делать, если остается ошибка e35?

Если никакие способы не помогли для устранения ошибки, то возможно потребуется заменить плату. В некоторых моделях газовых котлов Baxi были установлены платы, которые обладают чувствительностью к внешним помехам и нормам подачи электроэнергии. На картинке снизу можно увидеть особенности плат, которые работают правильно.

Причиной ошибки e35 на платах Honeywell может быть повышенная чувствительность к влажности. Из-за скопившейся пыли может появиться данная ошибка. В платах Bertelli достаточно промыть поверхность изопропиловым спиртом.

Газовый котел Baxi mainfour 240f ошибка e35

В данной серии газовых котлов есть 2 вида платы управления: 1 отличающаяся и 2 взаимозаменяемых. Визуально можно различить вид платы по цвету панели дисплея. В газовых котлах mainfour 240f плата не имеет цепь управления модуляцией пламени, а также имеет серую панель.

Газовый котел Baxi ecofour 24 ошибка e35

Наиболее универсальными газовыми котлами являются серии Бакси майнфор и экофор. Отличием является вторичный пластинчатый теплообменник для нагрева воды. Котлы майнфор имеют 1 теплообменник для нагрева воды и отопления. Чаще всего причиной ошибки e35 является неправильное заземление оборудования, поэтому рекомендации по устранению практически одинаковые.

Многие производители устраивают в оборудование универсальные платы, поэтому разные котлы имеют взаимосвязанные платы и могут устанавливаться на разные серии. Для того чтобы произвести правильную установку требуется настроить плату для работы на определенном котле при помощи меню конфигурации.

О чем сигнализирует котел baxi — ошибка e35 и способы ее устранения

В последнее время практически не осталось мест, где нет газораспределительных магистралей. Поэтому широкое распространение получили газовые котлы, включая приборы итальянской фирмы baxi. При монтаже газового оборудования и его эксплуатации возможно возникновение различных неполадок. Например, при установке котла baxi ошибка e35 встречается довольно часто, но ее легко устранить.

Преимущества и недостатки Baxi Eco Four 24F

Настенный котел «Baxi»

Бакси — отличный вариант котла для обеспечения комфортной температуры в квартире или загородном доме. Одноименная компания выпускает оборудование для горячего водоснабжения и отопления, занимая третье место в мире по популярности. Она имеет обширный ассортимент продукции и доступные цены на нее.

Широкое распространение у покупателей получила модель Baxi Eco Four 24F. Она представляет собой конструкцию, в которой совмещены двухконтурный котел и водонагреватель. Конструкторы при проектировании сделали эту модель «умной». Так что при возникновении каких-то неполадок котел сам высвечивает ошибки на панели, а пользователю остается только их устранить.

Как и любое другое оборудование для отопления, газовые обогреватели бакси обладают широким списком преимуществ.

Достоинства котлов

• Технология производства обеспечивает высокую степень безопасности котлов при эксплуатации.
• Двухконтурные настенные котлы характеризуются экологичностью. В них основную долю выбросов составляет углекислый газ, который хорошо поглощается зелеными насаждениями.
• Оборудование фирмы бакси работает на сжиженном природном газе. Оно автоматизировано, поэтому может функционировать без прерывания долгое время по заданной программе. Котлы Baxi Eco Four 24F устроены так, что при понижении давления газа они не прекращают свою работу.
• Низкий уровень шума при работе, высокая производительность и простота эксплуатации. Все детали изготовлены из качественных материалов, что обеспечивает большой срок службы агрегатов.
• Доступная цена, привлекающая покупателей, а также современный и стильный дизайн, позволяющий встроить котел в любой интерьер.

Недостатки

Среди недостатков оборудования Baxi можно выделить постоянную необходимость в электропитании, а также повышенную чувствительность к перепадам напряжения — несмотря на установленную защиту от перегрузок.

Важно! Чтобы оградить себя от непредвиденного отключения электроэнергии, следует воспользоваться стабилизаторами, в которые встроены или подключены аккумуляторы.

Принцип действия агрегата Baxi Eco Four 24F

Металлическая камера сгорания котла снаружи покрыта достаточно толстым слоем теплоизоляционного материала. Поверх нее размещен теплообменник из меди. Горелка находится внизу камеры сгорания.

При снижении температурного режима в помещении автоматически срабатывает термостат. Он передает сигнал на включение насоса, который обеспечивает разряжение в обратном трубопроводе. Это ведет к тому, что горячий теплоноситель поступает в подающую линию. Показатель давления при поступлении воды — не больше 0,45 Бар.

Ошибка e35 в Baxi Eco Four, MAIN four и Fourtech

Данную ошибку можно описать как паразитное пламя. С датчика ионизации приходит сигнал о горении до того момента, как плата подает сигнал на открытие газового клапана.

Данная ошибка может быть вызвана в газовом котле Baxi по следующим причинам:

1. Газовый клапан не герметичен. После отключения сигнала на открытие клапана фиксируется наличие пламени.
2. На электронную плату газового котла попала влага.

Ошибка e35 может возникнуть в газовом котле случайно. Для решения проблемы можно удержать кнопку «R»для перезагрузки оборудования. Если после этого ошибка не исчезла, то следует искать другую причину поломки.

Одной из причин ошибки e35 может быть неисправность электронной платы или ее неправильная работа.

Устранить данную ошибку можно следующим образом:

1. Установить разделительный трансформатор.
2. Проверить параметры сети, которые должны соответствовать нормам. Следует проверить отсутствие потенциалов между землей, нулем и трубами.
3. Установить специальный прибор сопряжения.

Ошибка е35 на котле бакси как исправить

Перезагрузить котел. На панели Бакси кнопка Reset (R): после нажатия и удержания на 2 сек ложная ошибка е35 исчезнет. При повторном появлении кода рекомендуется следующий порядок действий.

p, blockquote 3,0,1,0,0 –>

Что проверить

Присутствие конденсата

Сырость – причина ошибки е35 газового котла. Если Бакси находится в неотапливаемом помещении, после долгого простоя появление 35-го кода ожидаемо: нужно оценить состояние датчика ионизации. С него в условиях высокой влажности поступает ложный сигнал наличия пламени даже при перекрытом вентиле на трубе. Находится в камере, служит для фиксации тока между металлом горелки котла и электродом датчика; в некоторых моделях Бакси совмещен с запальным устройством. При неработающем агрегате, в условиях сырости выдает на плату паразитный сигнал, по которому формируется ошибка е35.

Неисправности газовых котлов Бакси и их ремонт

Работа любой системы подвержена множеству специфических нагрузок, возникающих как при нормальном функционировании, так и вследствие появляющихся сбоев или отказов того или иного элемента.

Среди множества возможных неисправностей всегда могут быть выделены наиболее характерные неполадки, возникающие чаще других.

У котлов Бакси к их числу принадлежат следующие проблемы:

• Затруднен или невозможен запуск газовой горелки.
• Запуск работы котла невозможен.
• Характерные хлопки внутри камеры сгорания.
• Перегрев установки.
• Слишком низкая температура теплоносителя (ОВ).
• Посторонние звуки и шумы, слышные во время работы агрегата.
• Отказ какого-либо датчика.

Причины появления наиболее распространенных неполадок достаточно хорошо изучены, что позволяет с большой долей уверенности их перечислить:

• Попадание влаги (конденсата) на плату управления или иные детали котла.
• Низкое качество теплоносителя (избыточная жесткость, образование известковых отложений).
• Падение или скачки давления газа в сети.
• Перепад напряжения в сети, неправильное подключение фазового провода.
• Ошибки, допущенные при монтаже или пусконаладочных работах.

Помимо перечисленных причин, встречающихся чаще всего, на работу котла могут повлиять и другие, менее распространенные факторы.

Например, возможен выход из строя того или иного узла системы, механические поломки деталей, разрушение наиболее слабых элементов системы. Большинство таких ситуаций обнаруживаются в автоматическом режиме и являются задачей системы самодиагностики.

Котел бакси майн 24 не включается

Так как современные котлы снабжены электроникой, то без электричества они функционировать просто не будут. Причем некоторые модели очень требовательны к качеству электропитания. Поэтому, если котел остановился – в первую очередь необходимо проверить, подключен ли он к сети. Неисправностей котла бакси из-за электропитания может быть несколько: кто-нибудь из домочадцев нечаянно выдернул вилку, по каким-либо причинам выключился автомат, и в розетке подключения котла нет питания. В нашей практике была ситуация, когда подстанции изменили схему подключения (поменяли фазу и ноль), соответственно имеем остановку по ошибке фазировки.

Потенциал на металлических частях котла может также вызывать неполадки в электрических элементах (корпус и металлические части должны быть надежно заземлены).

Внимание! Не все стабилизаторы напряжения после внезапного отключения включаются назад самостоятельно.

Если в сети, например, был скачок напряжения – могли перегореть предохранители, исправность которых можно оценить визуально и при необходимости заменить самостоятельно, но только предохранителями, идущими в комплекте с котлом (обычно их можно найти на крышке). Если же предохранители целы – нужно также осмотреть детали самого блока управления на предмет повреждений.

Повреждение электронной платы может быть устранено только квалифицированным специалистом.

В остальных случаях, вероятнее всего пользователь получит код на дисплее или других индикаторах котла, по которому можно будет понять, в каком конкретно узле котла произошла неполадка.

Е25

Слишком быстрое повышение температуры, больше одного градуса в секунду. Ошибка е25 случается, если завоздушены батареи в системе двухконтурных агрегатов, поломался насос, датчик контура отопления, неисправна плата либо отсутствует контакт между платой и кабелем подключения насоса. Для устранения нужно проверить исправность вышеперечисленных устройств.

Данная ошибка у котлов Бакси также может быть вызвана большим количеством воздуха, который скопился в отопительном контуре. Завоздушенность отопительной системы способствует быстрому нагреву теплоносителя, и именно на этот быстрый нагрев реагирует электроника газового котла – выключает отопительный прибор, выдавая на экран ошибку е25. Также появление этой неисправности может спровоцировать поломка циркуляционного насоса, или выход из строя температурного датчика. Реже всего данная ошибка появляется из-за некорректной работы электронной платы управления, или отсутствием уверенного контакта между циркуляционным насосом и электронным блоком управления.

Устранение

Рассмотрим возможные неполадки и что необходимо делать для их устранения:

Данная ошибка свидетельствует о неполадках в работе платы управления. Решение вопроса возможно только силами работников сервисного центра, поскольку причин и возможных последствий вмешательства может быть много.

Отсутствует зажигание (нет пламени). Причиной может быть как отсутствие газа в магистрали, так и сбой системы розжига.

Решение вопроса поэтапное — сначала проверка наличия газа, затем обследование состояния газовой аппаратуры, проверка системы розжига и т. д. Данная ошибка возникает чаще всего, поскольку причин ее появления может быть довольно много.

Самостоятельное решение вопроса не рекомендовано, лучше пригласить мастера.

Причиной могут быть в равной степени засорение дымохода и отсутствие контактов вентилятора с платой управления.

Рекомендуется обследовать обе позиции и выполнить работы как с дымоходом, так и с контактной группой вентилятора (прессостата).

Е 05 — 06

Сбой в работе этих датчиков говорит о выходе из строя либо самих элементов, либо нарушении контакта с платой управления.

В первую очередь надо проверить температуру ОВ и ГВС, чтобы определить, правдивы ли показания датчиков в целом.

Затем следует восстановить контакты с платой управления. Если положительного результата достичь не удается, требуется замена датчиков.

Падение давления воды свидетельствует о появлении утечек. Необходимо обследовать отопительный контур и проверить сливной клапан котла.

Если в них неполадок не обнаружено, следует проверить контакты датчика. При необходимости его меняют.

Резкое повышение температуры ОВ свидетельствует об отсутствии циркуляции. Наиболее вероятной причиной этого является завоздушивание элементов отопительного контура. Решением вопроса станет сброс воздуха из системы. Если это не помогает, датчик подлежит замене.

Сигнал о появлении паразитного пламени свидетельствует либо о замыкании контактов датчика из-за появления на плате капель воды (конденсата), пробое через слой сажи или иных подобных ситуациях.

Решением проблемы станет очистка платы, установка качественного заземления и дополнительной изоляции на контактной группе датчика.

Е 98 — 99

Данная ошибка свидетельствует об отказе платы управления по невыясненным причинам.
