| Теплопроизводительность/тепловая нагрузка | |||||
| Макс. номинальная тепловая мощность (Pmax), 80/60 °C, кВт | 12 | 18 | 24 | 28 | 35 |
| Макс. номинальная тепловая нагрузка (Qmax), отопление, кВт | 13,2 | 20 | 26,7 | 31 | 37,4/38,5 |
| Мин. номинальная тепловая мощность (Pmin), 53/47 °C, кВт | 5,4 | 5,4 | 7,2 | 8,4 | 12,2 |
| Мин. номинальная тепловая нагрузка (Qmin), отопление, кВт | 6 | 6 | 8 | 9,3 | 13,4 |
| Макс. номинальная тепловая мощность (PnW), ГВС, кВт | 18 | 18 | 24 | 28 | 34/35 |
| Макс. номинальная тепловая нагрузка (QnW), ГВС, кВт | 20 | 20 | 26,7 | 31 | 37,4/38,5 |
| Расход газа | |||||
| Природный газ H (Hi(15 °C) = 9,5 кВтч/м3), м3/ч | 1,4/2,1 | 2,1 | 2,8 | 3,2 | 3,9 |
| Сжиженный газ (Hi = 12,9 кВт·ч/кг), кг/ч | 1,0/1,5 | 1,5 | 2 | 2,4 | 2,7 |
| Допустимое давление подаваемого газа | |||||
| Природный газ H, мбар | 10,5-16 | 10,5-16 | 10,5-16 | 10,5-16 | 10,5-16 |
| Сжиженный газ, мбар | 25-35 | 25-35 | 25-35 | 25-35 | 25-35 |
| Расширительный бак | |||||
| Предварительное давление, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Полезный объем, л | 6 | 6 | 6 | 6 | 8 |
Горячая вода (WBN 6000-. . CR) | |||||
| Макс. расход горячей воды, л/мин | 6 | 6 | 8 | 10 | 14 |
| Удельный расход DT = 50 K, л/мин | 5,1 | 5,1 | 6,8 | 8 | 9,6 |
| Удельный расход по EN 13203-1 (DT = 30 K), л/мин | 8,6 | 8,6 | 11,4 | 13,3 | 16 |
| Температура на выходе, °C | 35-60 | 35-60 | 35-60 | 35-60 | 35-60 |
| Макс. допустимое давление горячей воды, бар | 10 | 10 | 10 | 10 | 10 |
| Мин. давление истечения, бар | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Класс комфорта ГВС согласно EN 13203 | 2 | 2 | 2 | 2 | 3 |
| Параметры для расчета сечения дымовой трубы по EN 13384 | |||||
| Температура дымовых газов 80/60 °C при макс. номинальной тепловой мощности, °C | 145 | 145 | 137/142 | 135/140 | 135/140 |
Температура дымовых газов 53/47 °C при мин. | 73 | 73 | 63/64 | 67/69 | 78/83 |
| Массовый поток дымовых газов при макс. номинальной тепловой мощности, г/с | 13,6/16,5 | 13,6/13,5 | 16,6/16,8 | 19/19,3 | 23/23,8 |
| Массовый расход дымовых газов при мин. номинальной тепловой мощности, г/с | 10,3/10,4 | 10,3/10,4 | 13,7/13 | 15,4/15,6 | 16,4/16,8 |
| CO2 при макс. номинальной тепловой мощности, % | 5,5-6,0/5,6-7,0 | 5,5-6,0/5,6-7,0 | 6,1-6,6/7,1-7,6 | 6,2-6/7,2-7,7 | 6,2-6,7/7,8-8,3 |
| CO2 при мин. номинальной тепловой мощности, % | 20,-2,5/2,3-2,8 | 2,0-2,5/2,3-2,8 | 2,5-3,0/2,9-3,4 | 2,5-2,9/3,1-3,4 | 2,6-3,1/3,0-3,5 |
| Содержание NOx, мг/кВтч | 132 | 132 | 145 | 143 | 146 |
| Класс NOx, мг/кВтч | 3 | 3 | 3 | 3 | 3 |
| Данные допуска | |||||
Произв. идент. № | CE-0085CO0060 | CE-0085CO0060 | CE-0085CO0060 | CE-0085CO0060 | CE-0085CO0060 |
| Категория котла (вид газа) | II2 H 3 B/P | II2 H 3 B/P | II2 H 3 B/P | II2 H 3 B/P | II2 H 3 B/P |
| Вид монтажа | B22, C12, C32, C42, C52, C82 | B22, C12, C32, C42, C52, C82 | B22, C12, C32, C42, C52, C82 | B22, C12, C32, C42, C52, C82 | B22, C12, C32, C42, C52, C82 |
| Срок службы котла, лет | 15 | 15 | 15 | 15 | 15 |
| Общие положения | |||||
| Электрическое напряжение, Перем. ток, В | 230 | 230 | 230 | 230 | 230 |
| Частота, Гц | 50 | 50 | 50 | 50 | 50 |
| Максимальная потребляемая электрическая мощность (в режиме отопления), Вт | |||||
| Электрическая потребляемая мощность в режиме ожидания, Вт | 5 | 5 | 5 | 5 | 5 |
| Уровень шума, дБ(A) | ≤ 38 | ≤ 38 | ≤ 38 | ≤ 38 | ≤ 38 |
| Степень защиты, IP | X4D | X4D | X4D | X4D | X4D |
Макс. температура подающей линии, °C | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 |
| Макс. допустимое рабочее давление (PMS), отопление, бар | 3 | 3 | 3 | 3 | 3 |
| Допустимая температура окружающей среды, °C | 0-50 | 0-50 | 0-50 | 0-50 | 0-50 |
| Номинальный объем (котловой воды), л | 1,6 | 1,6 | 1,6 | 1,8 | 2 |
| Вес (без упаковки) (WBN 6000-.. HR / WBN 6000-.. CR), кг | – /29 | 28/29 | 30/31 | 31/32 | 39/40 |
| Подключение отопления | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная |
| Подключение ГВС | 1/2″ дюйм/наружная | 1/2″ дюйм/наружная | 1/2″ дюйм/наружная | 1/2″ дюйм/наружная | 1/2″ дюйм/наружная |
| Подключение газа | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная | 3/4″ дюйм/наружная |
| Размеры Ш × В × Г, мм | 400 × 700 × 299 | 400 × 700 × 299 | 400 × 700 × 299 | 400 × 700 × 299 | 485х700х315 |

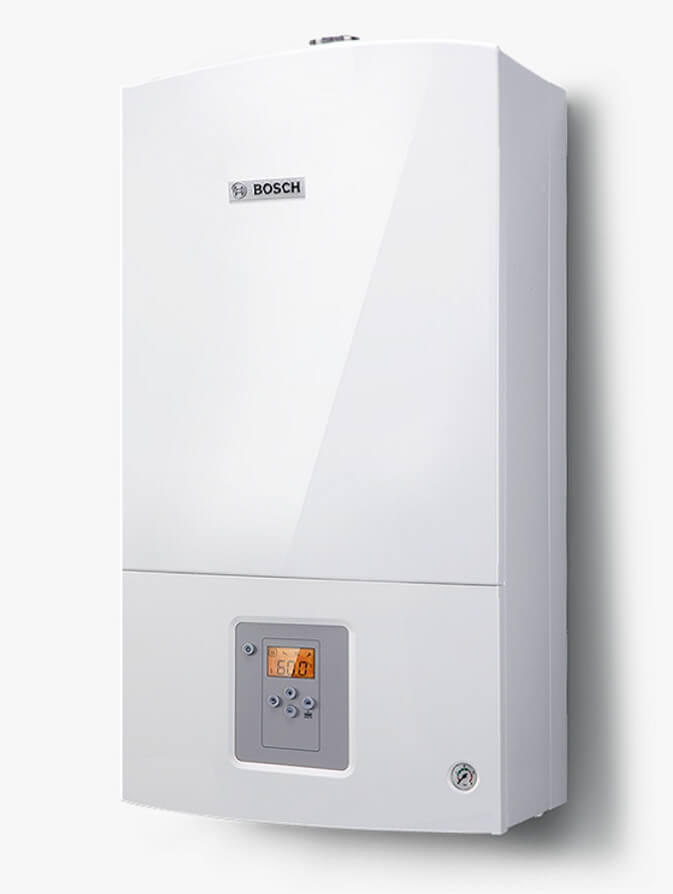

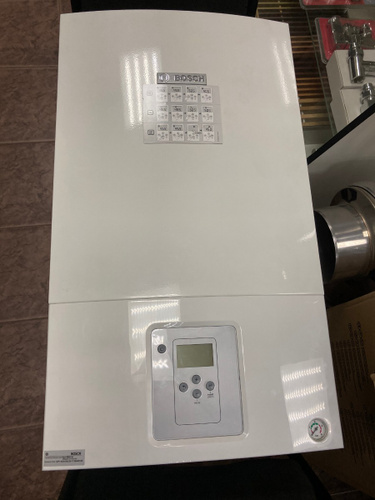

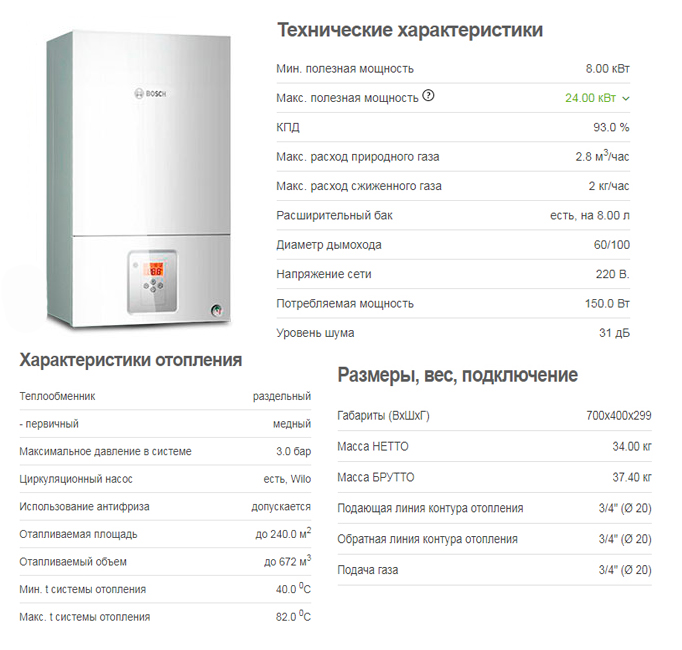

Котлы :: Котлы настенные :: BOSH :: Котел настенный Bosch WBN6000-24C RN S5700 (2-х контурный/ закрытая камера)
Бренд: Bosch
Гарантийный срок: 24
Страна производства: РОССИЯ
Макс.
потребляемая мощность: 24
КПД, %: 93
Макс. полезная тепловая мощность в режиме ГВС: 24
Макс. производительность при ΔТ=25°С, л/мин: 11.4
Мин. расход воды для переключения в режим ГВС: 2
Полезная тепловая мощность в режиме отопления: 24
Расход природного газа, до: 2.8
Расход природного газа, от: 1
Расход сжиженного газа, до: 2
Расход сжиженного газа, от: 1
Встроенный программатор “Program easy”: Нет
Контур водяного отопления: Да
Контур горячего водоснабжения ГВС: Да
Режим “летний”: Да
Режим работы с водяным теплым полом “Affect Floor”: Нет
Функция предварительного нагрева ГВС: Нет
Система самодиагностики неисправности: Да
Датчик тяги дымохода (отключает подачу газа): Да
Защита от включения без воды: Да
Защита от конденсата: Да
Защита от перегрева: Да
Контроль наличия пламени (отключает подачу топлива): Да
Предохранительный клапан давления: Да
Материал теплообменника: Медь
Тип камеры сгорания: Закрытая камера (TURBO)
Тип котла: Классический газовый
Сетевой кабель с вилкой: Да
Вход/выход ГВС: 1/2 (внешняя)
Макс.
давление в водопроводе: 3Макс. давление системы отопления: 3
Макс. температура теплоносителя: 85
Мин. давление в водопроводе: 3
Номинальное давление сжиженного газа: 25-35
Подающая/обратная линии системы отопления: 3/4 (внешняя)
Подсоединение газа к котлу: 3/4 (внешняя)
Вес товара (нетто): 31
Высота товара: 0.7
Габаритные размеры товара (В*Ш*Г): 0,7*0,4*0,299
Глубина товара: 0.299
Ширина товара: 0.4
Набор крепежных элементов в комплекте: Да
Встроенный бойлер косвенного нагрева: Нет
Встроенный расширительный бак: Да
Выносной проводной датчик в комплекте: Нет
Объем встроенного расширительного бака: 6
Регулировка температуры нагрева: Да (электронный регулятор)
Система погодозависимого управления температурой: Да
Подсветка дисплея: Да
Цифровой дисплей: Да
Индикация включения: Да
Индикация температуры нагрева: Да
Гарантийный документ: Гарантийный талон
Область применения: Бытовое оборудование (для домашнего использования)
Серия: GAZ 6000
Количество контуров:
- ОТОПЛЕНИЕ + ГВС (ДВУХКОНТУРНЫЙ)
По месту расположения:
- НАСТЕННЫЙ
Тип камеры сгорания:
- ЗАКРЫТАЯ КАМЕРА
БРЕНД:
BOSH
Настройка отопления с нуля – Оборудование
Ufkoku (Никита Сизинцев)
Привет,
В настоящее время я ищу решение для обогрева, совместимое с домашним помощником. На рынке много продуктов, и я не понимаю, какие из них надежны и удобны в использовании. Поэтому прошу вашего совета.
Это установка для квартиры.
У меня будет три зоны электрического подогрева пола.
Газовый котел BOSCH WBN 6000-24C RN, совместимый с протоколом opentherm, уже установлен.
Также к котлу подключено пять радиаторов.
Я хочу получить централизованное решение для контроля температуры во всех моих комнатах.
В моих планах разработать opentherm master для котла, который будет учитывать полы, вентили и наружную температуру для выбора оптимального режима котла.
Если вы знаете проприетарное решение, было бы идеально.
Я взглянул на Danfoss Link, но это очень закрытая система. И нет никакого способа, которым я могу интегрировать это где-то еще.
джохо500 (Джост)
#2
Я использую Plugwise Adam, интегрированный в HA. Plugwise предлагает комнатные термостаты, клапаны для радиаторов и выключатели для подогрева пола.
Работает как шарм.
Йост
Уфкоку (Никита Сизинцев)
#3
Спасибо за ответ.
Я рассмотрю это решение.
Насколько я понимаю, у них нет решений для электрических систем обогрева пола, только для водяных систем.
джохо500 (Джост)
#4
У них есть электрические выключатели. Я думаю, вы можете использовать их для электрического отопления вместе с комнатным термостатом Lisa, но я не уверен.
Уфкоку (Никита Сизинцев)
#5
Ты используешь Смайл или просто Адам? Описание интеграции сбивает с толку.
Позволяет интегрировать компоненты Plugwise с центральным шлюзом Smile. Эта интеграция общается локально с вашими Смайл интерфейс
джохо500 (Джост)
#6
Я использую Адама и пару Лизы и Тома. Я считаю, что Smile больше не поддерживается Plugwise.
1 Нравится
(Дург Номис Дрол)
#7
Если ваши радиаторные термостаты есть в каждой комнате, вы можете использовать термостаты Danfoss ally Zigbee, но это, конечно, зависит от того, есть ли у вас сеть Zigbee (или вы хотите ее иметь). Я использую их, и они работают очень хорошо
Ufkoku (Никита Сизинцев)
#8
Спасибо за ответ.
Я посмотрю.
Код ошибки Worcester Bosch EA – MyBoiler.com
Добро пожаловать в раздел кодов неисправностей этого сайта. Следующая таблица или страница содержит информацию, необходимую для помощи в ремонте и диагностике кодов неисправностей, отображаемых на дисплее котла. Вы можете руководствоваться последовательностью или шагами поиска неисправностей для устранения неисправности вашего котла с данным кодом неисправности. Предлагаемые решения по ремонту могут быть предоставлены ссылкой на страницу ремонта. NB Некоторые коды неисправностей применимы только к определенному модельному ряду котлов.
EA и кнопка RESET и светодиодный индикатор неисправности мигают. Во время работы: пламя не обнаружено.| Шаг | Проверка | Действие | |
|---|---|---|---|
| 1 | Видно ли пламя горелки? | да: | перейти к шагу 5 |
| №: | перейти к шагу 2 | ||
| 2 | Газовый кран открыт? | да: | перейти к шагу 3 |
| №: | ▶ Откройте газовый клапан. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 3 | ||
| 3 | В подающей трубе есть воздух? | да: | ▶ Удалите воздух из подающей трубы. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 4 |
| №: | перейти к шагу 4 | ||
| 4 | Модели, работающие на природном газе: измерьте подачу газа на газовом клапане. Давление соответствует техническим данным? | да: | ▶ Установлена ли заглушка с правильным кодом? Если нет, установите заглушку с правильным кодом (см. Приложение). ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 5 |
| №: | ▶ Проверьте рабочее давление на приборе, чтобы устранить проблемы с трубопроводом. ▶ Проверьте давление на регуляторе давления подачи в здание, сообщите газовой компании, если оно выходит за пределы допустимого диапазона. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 5 | ||
| Модели для сжиженного нефтяного газа: правильный ли расход газа, подаваемого к прибору? | да: | перейти к шагу 5 | |
| №: | ▶ Достаточно ли газа в баллоне подачи? ▶ Есть ли воздух в подающей трубе? ▶ Давление подачи в норме? (если давление подачи выходит за пределы допустимого диапазона, сообщите об этом поставщику газа) ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 5 | ||
| 5 | ▶ Выключите прибор. ▶ Отключите подключение к сети котла. Правильно ли выполнено заземление? | да: | ▶ Вновь подключите питание прибора. ▶ Включите прибор. ЕА? перейти к шагу 6 |
| №: | ▶ Исправьте электрическое соединение. ▶ Вновь подключите питание прибора. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 6 | ||
| 6 | Конденсатоуловитель заблокирован? | да: | ▶ Очистите выпускную трубу сифона для конденсата. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 7 |
| №: | перейти к шагу 7 | ||
| 7 | Правильно ли установлена диафрагма в коллекторе воздух/газ (см. инструкцию по установке)? ▶ Открыть коллектор воздуха/газа. ▶ Проверьте диафрагму на предмет правильной ориентации, загрязнения и растрескивания. Диафрагма в порядке? | да: | ▶ Закройте коллектор воздуха/газа (см. инструкцию по монтажу). перейти к шагу 8 |
| №: | ▶ Вставьте диафрагму во всасывающую трубу вентилятора в соответствии с инструкцией по установке так, чтобы створки открывались вверх. ▶ Закройте коллектор воздуха/газа (см. инструкцию по установке). ЕА? перейти к шагу 8 | ||
| 8 | Проверить газовый клапан. ▶ Выключите прибор. ▶ Отсоедините разъемы от газового клапана. ▶ Измерьте электрическое сопротивление катушек газового клапана I и II. Катушка I : R = 170 40 ? катушка II: R = 400 50 ? ▶ Снять газовый клапан и проверить входной фильтр на предмет засорения. | да: | ▶ Подсоедините разъемы. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 9 |
| №: | ▶ Откройте газовый клапан. ▶ Отключите подключение котла к сети.  ▶ Замените газовый клапан. ▶ Откройте газовый клапан. ▶ Подсоедините разъемы. ▶ Вновь подключите питание прибора. ▶ Включите прибор. ▶ Проверить устройство на наличие утечек. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 9 | ||
| 9 | Проблема с дымоходом? ▶ Проверить уровень CO 2 в воздухе для горения в дымоходе (с установленным наружным кожухом). Уровень CO 2 выше 0,2%? ▶ Выполните проверку давления вентилятора (как описано в руководстве по установке). ▶ Открыть теплообменник – он грязный? | да: | ▶ Проверить установку дымохода на соответствие инструкции по эксплуатации. Затем: ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 10 |
| №: | перейти к шагу 10 | ||
| 10 | Уровень CO 2 в дымовых газах не соответствует норме? | да: | ▶ Отрегулируйте до нужного уровня. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 11 |
| №: | перейти к шагу 11 | ||
| 11 | ▶ На втором уровне обслуживания выберите сервисную функцию 8.F (Постоянное зажигание). ▶ Выберите значение 1 и сохраните. Проверить постоянное зажигание на электродах (без газа). Это нормально? | да: | ▶ Выберите значение 0 и сохраните. ▶ Выйти из сервисной функции. перейти к шагу 12 |
| №: | ▶ Выберите значение 0 и сохраните. ▶ Выйти из сервисной функции. перейти к шагу 15 | ||
| 12 | Кабель зажигания подсоединен к электродам зажигания? | да: | перейти к шагу 13 |
| №: | ▶ Снова подсоедините провод. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается.  ЕА? перейти к 13 | ||
| 13 | Разъем кабеля зажигания подключен к панели управления? | да: | перейти к шагу 14 |
| №: | ▶ Выключите прибор. ▶ Подсоедините разъем кабеля зажигания к панели управления. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 14 | ||
| 14 | Кабель зажигания поврежден? | да: | ▶ Выключите прибор. ▶ Замените кабель зажигания. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 15 |
| №: | перейти к шагу 15 | ||
| 15 | Дефект узла электрода? ▶ Выключите прибор. ▶ Снимите блок электродов. Электрод в сборе сгорел или треснул? | да: | ▶ Замените блок электродов. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 16 |
| №: | ▶ Установите узел электрода на место. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 16 | ||
| 16 | ▶ Выключите прибор. ▶ Отключите подключение к сети котла. ▶ Проверьте, не поврежден ли узел провода 20-контактного разъема. | ▶ Замените соединительный провод в сборе. ▶ Вновь подключите питание прибора. ▶ Включите прибор. ▶ Нажмите кнопку сброса на 3 секунды и отпустите ее. После отпускания прибор перезапускается. ЕА? перейти к шагу 17 | |
| 17 | Печатная плата повреждена. | ▶ Запишите измененные настройки службы. ▶ Выключите прибор. ▶ Отключите подключение к сети котла.  |
