Котел будерус логано s111 2 12 инструкция: Твёрдотопливный котёл BUDERUS LOGANO S111-2

Твёрдотопливный котёл BUDERUS LOGANO S111-2

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Руководство по
эксплуатации

Твёрдотопливный

котёл

Logano S111-2 x (WT)

6 720 648 407-00.1T

Диапазон мощности от 13,5 до 45 кВт

6 720

 802 340 (2012/02) RU/KZ

Страница:
(1 из 24)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Оглавление инструкции

  • Страница 1 из 25
    Твёрдотопливный котёл 6 720 648 407-00. 1T Руководство по эксплуатации Logano S111-2 x (WT) 6 720 802 340 (2012/02) RU/KZ Диапазон мощности от 13,5 до 45 кВт
  • Страница 2 из 25
    Содержание Содержание 1 2 Пояснения символов и указания по технике безопасности . . . . . . . . . . . . . . . . . 3 1.1 Пояснения условных обозначений . . . . 3 1.2 Указания по безопасности . . . . . . . . . . 3 Информация о котле . . . . . . . . . . . . . . . . . . . 2.1 Применение по назначению .
  • Страница 3 из 25
    Пояснения символов и указания по технике безопасности 1 1 Пояснения символов и указания по технике безопасности 1.1 Пояснения условных обозначений Предупреждения Предупреждения обозначены в тексте восклицательным знаком в треугольнике на сером фоне. При опасности удара электрическим током вместо
  • Страница 4 из 25
    1 Пояснения символов и указания по технике безопасности Монтаж, эксплуатация B Монтаж котла должно выполнять только уполномоченное специализированное предприятие. B Не допускается изменять элементы системы отвода дымовых газов. B Не эксплуатируйте котёл без достаточного количества воды. B Во время
  • Страница 5 из 25
    Информация о котле 2 Информация о котле Настоящая инструкция содержит важную информацию о безопасном и правильном пуске в эксплуатацию, эксплуатации и техническом обслуживании котла. 2.1 Применение по назначению Котлы серии Logano S111-2 представляют собой отопительные котлы, в которых в качестве
  • Страница 6 из 25
    2 Информация о котле 2.4 Описание оборудования Основные части котла: • Регулятор горения • Заслонка первичного воздуха • Зольная дверца • Рычаг встряхивания колосниковой решётки • Рычаг загрузочной заслонки • Термоманометр 4 1 2 5 С помощью регулятора горения задаётся требуемая температура котловой
  • Страница 7 из 25
    Информация о котле 2.6 Рис. 3 Размеры и технические характеристики Размеры и подключения Подключения (размеры см. в следующей таблице): VK = подающая линия котла RK = обратная линия котла EL = слив (подключение крана для наполнения и слива) MV = место замера термической защиты 2. 6.1 2 VL-SWT =
  • Страница 8 из 25
    2 2.6.2 Информация о котле Технические данные Типоразмер котла Тип 12 16 20 24 25 /27 32 32D 45D Номинальная теплопроизводительность кВт 13,5 16 20 24 27 32 28 45 82 82 КПД % > 76 Класс котла согласно EN 303-5 – 3 2 Основное топливо1) – Бурый уголь (орех 1) Дрова Расход топлива кг/ч Допускаемое
  • Страница 9 из 25
    Ввод в эксплуатацию 3 Ввод в эксплуатацию 3.1 Перед пуском в эксплуатацию 3 3.2 Приточный воздух ОПАСНО: опасность получения при открытии и через открытые дверцы котла! ОПАСНО: опасность получения травм/ повреждения оборудования из-за недостатка воздуха для горения. B Не открывайте дверцу топочной
  • Страница 10 из 25
    4 4 Эксплуатация Эксплуатация ОПАСНО: опасно для жизни из-за несоблюдения правил техники безопасности! B Установите рычаг заслонки в вертикальное положение (примерно через 10 – 15 минут). B Прочитайте и соблюдайте правила по техники безопасности, приведённые в главе 1.2 на стр. 3. 4.1 Работа
  • Страница 11 из 25
    Эксплуатация 4. 1.3 Первичный, вторичный и третичный воздух Первичный и вторичный воздух засасываются через регулируемую воздушную заслонку дверцы зольной камеры. У типа 32D первичный воздух подается сверху через отверстие в загрузочной дверце. Вторичный воздух подводится в топочную камеру через
  • Страница 12 из 25
    4 Эксплуатация 4.1.5 Отверстия для третичного воздуха Качество горения зависит от правильной регулировки подачи третичного воздуха в топочную камеру. Количество подаваемого воздуха можно регулировать открытием или закрытием заслонок в соответствии с применяемым топливом. B Проверьте пламя через
  • Страница 13 из 25
    Эксплуатация Розжиг: B Для увеличения тяги в котле откройте растопочную заслонку (горизонтальное положение). Для этого поверните рычаг заслонки назад. B Положите бумагу и древесину на колосниковую решётку и заполните углём загрузочную камеру. Можно также разжечь огонь без угля в загрузочной камере
  • Страница 14 из 25
    4 Эксплуатация B Только после этого полностью откройте загрузочную заслонку и заполните загрузочную камеру топливом (максимум до нижней кромки отбойной плиты).
    B Затем установите рычаг в рабочее положение (вертикально). 6 720 648 407-08.1T Рис. 14 Рычаг встряхивания колосниковой решётки в рабочем
  • Страница 15 из 25
    Эксплуатация 4 При слишком активном ворошении углей огонь может погаснуть из-за усиленного выделения продуктов сгорания. В этом случае нужно изменить подачу третичного воздуха или полностью перекрыть её. Отрегулируйте третичный воздух, когда огонь в топке снова разгорится. Если в загрузочной камере
  • Страница 16 из 25
    5 Прекращение эксплуатации Смола образуется при аналогичных условиях (низкая мощность, низкие температуры), а также при неправильно отрегулированном процессе горения – мало воздуха. Смола оседает на дне дымовых каналов и затрудняет открывание крышки отверстия для чистки. 5 УВЕДОМЛЕНИЕ: возможно
  • Страница 17 из 25
    Техническое обслуживание и чистка 6 Техническое обслуживание и чистка 6.1 Почему важно регулярно проводить техническое обслуживание? 6 Осмотры и техобслуживание следует регулярно проводить: • для поддержания высокого коэффициента полезного действия и для экономной эксплуатации отопительной системы
  • Страница 18 из 25
    6 Техническое обслуживание и чистка B Очистите скребком стенки поверхностей нагрева, топки и загрузочной камеры. Рис. 19 Чистка стенок B Очистите вертикальную решётку подходящим инструментом. B Соберите рыхлую сажу и золу в зольный ящик. B Только у котлов типа 12, 16, 25 /27 и 32: в горячем
  • Страница 19 из 25
    Техническое обслуживание и чистка 6.4 6 Проверка и создание рабочего давления в отопительной системе ОПАСНО: угроза здоровью из-за загрязнения питьевой воды! B Соблюдайте национальные нормы и правила для предотвращения загрязнения питьевой воды (например, водой из отопительных систем). УВЕДОМЛЕНИЕ:
  • Страница 20 из 25
    6 6.5 Техническое обслуживание и чистка Техническое обслуживание котла ОСТОРОЖНО: возможно повреждение оборудования из-за неквалифицированного технического обслуживания! B Поручите техническое обслуживание отопительной системы специализированной фирме, имеющей разрешение на выполнение таких работ.
  • Страница 21 из 25
    Устранение неисправностей 7 7 Устранение неисправностей 2 3 1 6 720 648 407-10.1T Рис. 22 Котёл в разрезе 1 2 3 Крышка отверстия для чистки Заглушка Загрузочная заслонка При возникновении неисправности попытайтесь устранить её или сообщите об этом специалисту отопительной фирмы. Лица,
  • Страница 22 из 25
    7 Устранение неисправностей Неисправность Причина Устранение Низкая мощность. • Подсос воздуха через неплотности. B Вызовите специалистов сервисной службы. • Неплотно закрыта верхняя крышка и загрузочная заслонка. B Вызовите специалистов сервисной службы. • Отошла уплотнительная масса между днищем
  • Страница 23 из 25
    Алфавитный указатель Алфавитный указатель А Aварии …………………………………………………. 16 В Ввод в эксплуатацию …………………………………… 9 Ворошение углей ……………………………………… 14 Вторичный воздух
  • Страница 24 из 25
    Poccия OOO «Бош Термотехника» 115201, Москва, ул. Котляковская, 3 Телефон: (495) 510-33-10 Факс: (495) 510-33-11 www.buderus.ru | [email protected] 195027, Санкт-Петербург, ул. Магнитогорская, д.21. Телефон: (812) 606-60-39 Факс: (812) 606-60-38 394007, Воронеж, ул. Старых Большевиков, 53А
  • Страница 25 из 25

Эксплуатация и обслуживание котла Будерус Логано S111

___________________________________________________________________________

  • Двухконтурный газовый котел Buderus Logamax U072
  • Напольный котел Buderus Logano G124
  • Buderus Logano G234 – Установка
  • Будерус Логано G234 – Регулировки и сервис
  • Buderus Logano G221 – Конструкция и монтаж
  • Будерус Логано G221 – Подключение и обслуживание
  • Твердотопливный котел Buderus Logano S111

Розжиг котла Buderus Logano S111-2-12/16 на твердом топливе

Каждый раз перед розжигом:

– Перед розжигом проверьте, закрыто ли крышкой отверстие для чистки. При чистке котла зола из дымовых каналов удаляется через отверстие для чистки.

– Закройте отверстия для третичного воздуха в боковых стенках.

– Подвигайте несколько раз колосниковую решётку вперёд-назад для её очистки.

– Очистите зольный ящик.

– Установите рычаг встряхивания колосниковой решётки в среднее (рабочее) положение.

Операции по розжигу котла Будерус Логано S111-2:

– Для увеличения тяги в агрегате откройте растопочную заслонку (горизонтальное положение). Для этого поверните рычаг заслонки назад.

– Положите бумагу и древесину на колосниковую решётку и заполните углём загрузочную камеру. Можно также разжечь огонь без угля в загрузочной камере и заполнить её позже, когда огонь разгорится.

– Отклонить вертикальную решётку внутрь и подожгите топливо с бумагой.

– Немного приоткройте зольную дверцу.

Примерно через 10 – 15 минут (когда разгорится огонь):

– Закройте зольную дверцу.

– Установить регулятор горения на нужную позицию.

– Загрузить сверху топливо до верхней кромки огня.

– Закройте растопочную заслонку. Для этого рычаг на задней стороне котла Будерус Логано S111-2 установите в вертикальное положение.

– Отрегулируйте по горению отверстия третичного воздуха.

– Сначала установите регулятор горения на 30 °C, чтобы закрылась воздушная заслонка.

– Откройте растопочную заслонку для снижения выхода дыма в помещение при загрузке топлива.

– Разрыхлите угли шуровкой.

– Немного откройте загрузочную заслонку для вытяжки дыма через трубу.

– Только после этого полностью откройте загрузочную заслонку и заполните загрузочную камеру топливом (максимум до нижней кромки отбойной плиты).

– Закройте загрузочную и растопочную заслонки.

– Снова установите регулятор горения на нужное значение.

– Проверьте пламя через смотровое отверстие в крышке, при необходимости отрегулируйте по пламени подачу третичного воздуха.

Дополнительно для котлов Buderus Logano S111 типа 32D, 45D:

– Можно сжигать мягкую и твердую древесину длиной до 330 мм (для типа 45D до 530 мм) и диаметром до 100 мм.

– Дрова должны содержать влагу не более 20 %. Влажность ниже этого значения не оказывает влияние на мощность и качество горения.

– При более высокой влажности снижается мощность и КПД.

– Укладывайте дрова в котёл так, чтобы они не выступали.

– Дрова меньшего размера дают большую теплоотдачу. С большими поленьями мощность меньше.

Техническое обслуживание и чистка котла Будерус Логано S111-2

Осмотры и техобслуживание следует регулярно проводить:

– для поддержания высокого коэффициента полезного действия и для экономной эксплуатации отопительной системы (низкого потребления топлива),

– для достижения высокой надёжности в эксплуатации,

– для поддержания высокого экологического уровня процесса сжигания топлива.

Указания по взрывозащитному клапану

Некоторые котлы Buderus Logano S111 оснащены предохранительным клапаном в целях защиты от возможного взрыва горячих газов в загрузочной камере при погасании пламени.

Клапан установлен в опорах в середине загрузочной камеры. Он соединён цепью с загрузочной заслонкой и открывается вместе с ней.

Загрузочная заслонка требуется при сжигании кокса или брикетов бурого угля. Взрывозащитный клапан можно удалить для чистки котла.

Он также не нужен при топке дровами и бурым углём. Удалив взрывозащитный клапан, увеличивается объём загрузочной камеры.

– Выньте скобу на конце цепи из отверстия штифта.

– Выньте взрывозащитный клапан.

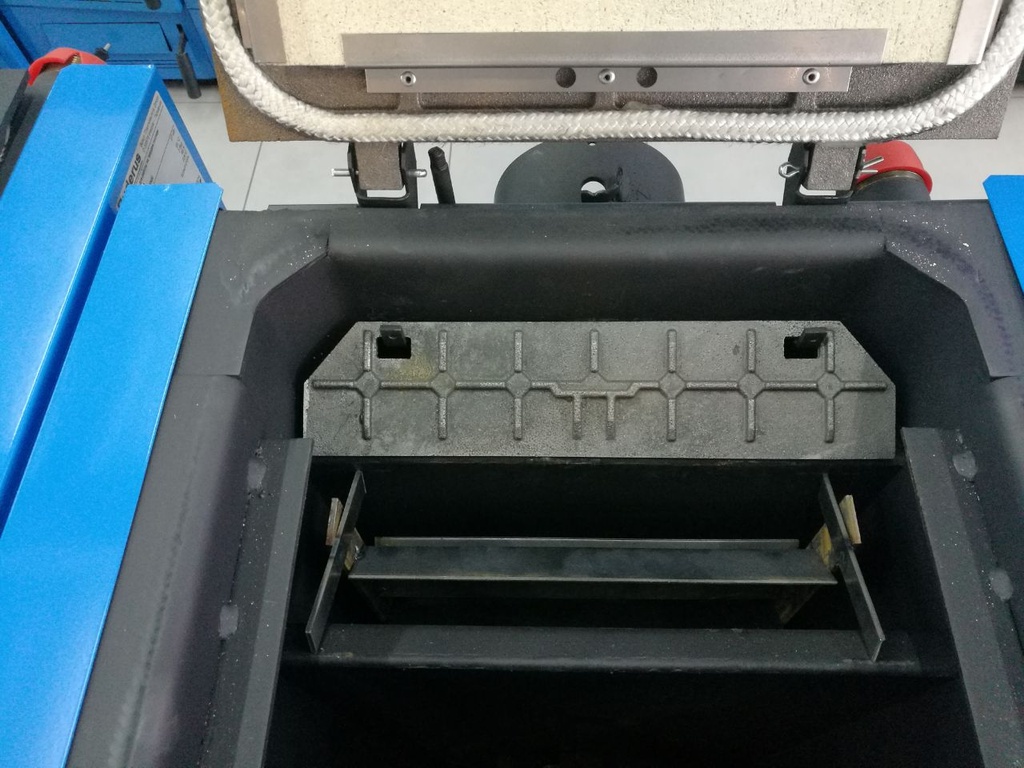

Чистка отопительной установки Buderus Logano S111-2

Отложения сажи и золы на стенках дымовых каналов снижают теплопередачу. Отложения, смолообразование и конденсация зависят от используемого топлива (у древесины выше, чем при сжигании угля), от тяги в дымовой трубе и от режима работы. Рекомендуется выполнять чистку котла в холодном состоянии минимум один раз в неделю.

– Откройте загрузочную заслонку и верхнюю крышку. Для этого у котлов типа 12 и 16 нужно отвернуть две гайки M6 на крышке.

– Выньте растопочную заслонку. Это освобождает доступ к дымовым каналам и боковым стенкам котла Будерус Логано S111-2.

– Удалите шуровкой крышку отверстия для чистки, чтобы рыхлые остатки сгоревшего топлива упали в зольный ящик.

– Если зольная камера засмолилась, то будет трудно вынуть крышку. В этом случае можно осторожно постучать молотком по крышке.

– Очистите скребком стенки поверхностей нагрева, топки и загрузочной камеры.

– Очистите вертикальную решётку подходящим инструментом.

– Соберите рыхлую сажу и золу в зольный ящик.

– B горячем состоянии два раза прочистите скребком каналы вторичного воздуха. Для доступа к каналу вторичного воздуха удалите вертикальную решётку и средние шамотные кирпичи. После чистки установите кирпичи на прежнее место.

– После проведённых работ вставьте крышку отверстия для чистки.

– Установите растопочную заслонку котла Будерус Логано S111. Она должна своей средней частью касаться заднего охлаждающего ребра. Если она полностью плоская, то поверните на 180°, чтобы избежать деформации.

– Проверьте и очистите трубу отвода дымовых газов.

Проверка и создание рабочего давления в отопительной системе

Стрелка манометра должна находиться выше красной стрелки. Красная стрелка манометра должна быть установлена на минимальное рабочее давление.

Проверьте рабочее давление в отопительной системе. Если стрелка манометра находится ниже красной стрелки, то рабочее давление слишком низкое.

– Долейте воду.

– Установите красную стрелку манометра на минимальное значение рабочего давления – минимум 1 бар избыточного давления (для закрытых отопительных систем). В системах с естественной циркуляцией максимальный уровень воды в выравнивающем баке находится на 25 м выше днища котла.

– Добавьте воды или, наоборот, слейте её через кран для заполнения и слива, чтобы давление соответствовало требуемому рабочему давлению.

– Удалите воздух во время заполнения отопительной системы.

– Ещё раз проверьте рабочее давление.

Наряду с регулярной чисткой, рекомендуется проводить тщательное техническое обслуживание котла Buderus Logano S111-2-12/16 один раз в год по окончании отопительного периода.

Периодичность проведения технического обслуживания зависит от интенсивности использования, особенностей отопления и качества топлива.

В дополнение к чистке техническое обслуживание котла Будерус Логано S111 включает следующее:

– Проверка работы всей отопительной системы, включая элементы водяного контура.

– Чистка всех узлов котла от сажи и грязи.

– Чистка соединительного участка дымохода (до дымовой трубы).

– Проверка состояния дверей и люков для чистки и их замена при необходимости.

– Проверка каналов приточного, циркуляционного воздуха и воздуха для горения и их чистка при необходимости.

– Проверка термической защиты.
