основные коды неисправности, причины возникновения, что делать

У любого современного котла есть список с кодировкой внештатных ситуаций. Обычно в нем перечислено полтора-два десятка наиболее существенных проблем. Но такого обширного, как перечень ошибок котлов Будерус, наверное, нет ни у одного газового обогревателя. Причем у разных моделей коды отличаются по обозначению и информационному наполнению. Хотя многие проблемы все же не вошли в перечень.

Неисправности котлов Buderus без указания кодов

Содержание статьи

  • 1 Неисправности котлов Buderus без указания кодов
    • 1.1 Горелка не включается
    • 1.2 Горелка стартует и переключается на неисправность
    • 1.3 Звуки кипения
  • 2 Основные коды ошибок
    • 2.1 Код ошибки A
    • 2.2 Код ошибки H
    • 2.3 Код ошибки 0A
    • 2.4 Код ошибки 0A для GB072-24K
    • 2.5 Код ошибки 0C
    • 2.6 Код ошибки 0E
    • 2.7 Код ошибки 0H
    • 2.8 Код ошибки 0L
    • 2. 9 Код ошибки 0U
    • 2.10 Код ошибки 0Y
    • 2.11 Код ошибки 2E
    • 2.12 Код ошибки 2H
    • 2.13 Код ошибки 2P
    • 2.14 Код ошибки 5H
    • 2.15 Код ошибки h21
    • 2.16 Код ошибки 3А
    • 2.17 Код ошибки 3F
    • 2.18 Код ошибки 4U
    • 2.19 Код ошибки 4Y
    • 2.20 Код ошибки 6L
    • 2.21 Код ошибки 8Y
    • 2.22 Код ошибки 3C
    • 2.23 Код ошибки 3L
    • 2.24 Код ошибки 3P
    • 2.25 Код ошибки 3Y
    • 2.26 Код ошибки 6А
    • 2.27 Код ошибки 6C
    • 2.28 Код ошибки 7L
    • 2.29 Код ошибки 9L
    • 2.30 Код ошибки 9P
    • 2.31 Код ошибки EL
  • 3 Коды ошибок газовых настенных котлов Buderus Logamax
    • 3.1 Код ошибки 1A
    • 3.2 Код ошибки 1L
    • 3.3 Код ошибки 1Y
    • 3.4 Код ошибки 2E
    • 3.5 Код ошибки 2P
    • 3.6 Код ошибки 4C
    • 3.7 Код ошибки 4E
    • 3.8 Код ошибки 4Y
    • 3.9 Код ошибки 5H
    • 3.10 Код ошибки 6A
    • 3.11 Код ошибки 6C
    • 3.12 Код ошибки 8Y
    • 3. 13 Код ошибки 9C
    • 3.14 Код ошибки CL
    • 3.15 Код ошибки CP
    • 3.16 Код ошибки EC
    • 3.17 Код ошибки EL
    • 3.18 Код ошибки EP

Часть проблем компания-производитель вынесла из списка, как бы подразумевая, что наиболее важные узлы котла — газовая горелка и теплообменник — выполнены настолько надежными, что никаких проблемных ситуаций с ними не бывает. Но, оказывается, неисправности бывают, и не всегда простые для диагностики и описания в пределах одной статьи.

Горелка не включается

Для того чтобы заработало горелочное устройство и установился стабильный фронт горения газа, необходимо срабатывание сразу нескольких систем:

  • открылся газовый клапан подачи топлива;
  • прессостат на входе и датчик температуры на дымоходе разблокировали вентилятор, на горелку пошел поток свежего воздуха;
  • датчик температуры теплообменника подтверждал, что перегрева нет.

Кроме того, должен быть исправным блок розжига и свеча, поджигающая газовоздушную смесь. Если хотя бы один из узлов, задействованных при старте горелки, работает в нерасчетном режиме, то горелочное устройство не запустится. Кроме того, розжиг горелки может быть заблокирован из-за сбоев в самой плате управления. Тогда никакого сообщения на экране не появится.

Горелка стартует и переключается на неисправность

Если котел Будерус хотя бы попытался запустить горелочное устройство, то это уже говорит о многом. Появление пламени, пусть даже оно погасло, является подтверждением следующих процессов в Будерусе:

  • прессостат котла разблокирует вентилятор;
  • предварительная проверка платой диагностики электродвигателя показала отсутствие отклонений в его работе;
  • газовый клапан открылся, метан начал смешиваться с воздухом и поступать в камеру сгорания;
  • сработал блок розжига, и свеча подожгла смесь.

Далее Будерус заблокирован из-за неизвестной причины. Обычно повод остановки горелки — неисправность ионизационного электрода (контроля фронта горения) или проблема в работе запирающей катушки газового клапана. Проблема заключается в том, что отклонений может быть несколько, поэтому система диагностики не может выделить одно нарушение в работе систем котла.

Совет!

Проверьте работу Будеруса заменой проблемных узлов на заведомо исправные или прозвоните цепи в поисках виновного в ошибке.

Читайте статью: Ошибки газовых котлов отопления. Частые коды ошибок газового котла.

Звуки кипения

Шум кипящей воды в котле означает, что скорость водяного потока внутри теплообменника значительно ниже расчетной. Сбой в работе может возникнуть из-за низкой производительности насоса циркуляции или большого количества воздуха внутри системы.

Плата диагностики может лишь проверить электрическую мощность, потребляемую насосом. Но если на исправном двигателе стоит крыльчатка с отколовшейся кромкой на одной из лопастей, то проблему не распознают. А возникающий при этом шум будет замаскирован звуками кипящей воды.

Если в системе просто много воздуха, то кипение может возникнуть в любом месте теплообменника. Часто медные стенки прогорают, а система контроля Будеруса даже не выдает сообщений о наличии проблемы в работе котла.

Основные коды ошибок

Большая часть проблемных ситуаций все же контролируется системой диагностики Будеруса. Информация об проблеме, как и все вероятные причины неполадок котлов любых других производителей, выдается в форме кода ошибки. Такова общепринятая схема информирования. У котлов Buderus он состоит из двух символов: цифры и латинской литеры. Индикация определенных состояний котла (самообслуживание) — только из буквы.

Код ошибки A

Если на экране высвечивается «А», то это не нарушение в работе Будеруса. Система диагностики находится в режиме «Трубочист». Котел не будет работать в течение 10-15 минут с момента перехода в данный режим, потому лучше подождать, пока Будерус закончит самообслуживание и запустится.

Код ошибки H

Индикация на экране показывает, что Будерус находится в рабочем исправном состоянии. Если на экране горит «-Н», то это режим отопления. Если показывает «=Н», то котел находится в летнем режиме горячего водоснабжения.

Код ошибки 0A

Это также сервисное сообщение о состоянии котла. Горелка запускается и гаснет автоматически. Появление на экране «0А» означает, что у Будеруса как раз такая пауза между остановкой и запуском.

Код ошибки 0A для GB072-24K

У отдельных моделей Будеруса на экран может выводиться индикация времени простоя. То есть можно увидеть момент, когда должна заработать горелка.

Код ошибки 0C

Информация на дисплее означает, что период «тихого» прокачивания горячего теплоносителя завершился и котел включает горелку. Такая индикация существенно упрощает процесс контроля за работой Будеруса в режиме отопления.

Код ошибки 0E

Теплоноситель в контуре отопления перегрет, но в рамках допустимой нормы. Запуск котла на постоянный обогрев не имеет смысла, поэтому горелка Будеруса работает в режиме «запуск-остановка».

Код ошибки 0H

В дневное время, особенно в солнечную погоду, потребность в количестве тепла резко снижается. Будерус может перегреть систему отопления, даже если будет работать в импульсном режиме. Поэтому микроконтроллер котла временно останавливает нагрев и выводит на экран код «0Н».

Код ошибки 0L

Сообщение появляется на дисплее перед запуском горелки, в момент открытия подачи газа на горелочное устройство. В некоторых моделях плата управления показывает время до запуска.

Код ошибки 0U

Система контроля выдает данное сообщение в момент запуска котла. Индикация будет на дисплее до момента выхода Бундеруса на рабочий режим теплогенерации. В этот момент все системы работают с максимальной нагрузкой, поэтому по шуму можно определить, какой из узлов требует смазки подшипников или регулирования зазора на штоке.

Код ошибки 0Y

Еще одно сообщение-предупреждение. Появляется на экране, если котел выдает в систему отопления воду с более высокой температурой, чем это необходимо по условиям настроек режима работы.

Код ошибки 2E

Формально это сообщение — продолжение предыдущего. Микроконтроллер Будеруса считает, что перегрев воды на выходе является следствием завоздушенности теплоносителя. Поэтому включается система удаления пузырьков воздуха, а на экране выводится «2Е».

Код ошибки 2H

Произошла перегрузка насоса и трехходового клапана Будеруса, возможно, из-за нарушения условий работы. Поэтому напряжение на насосе и катушках клапана временно снижено на 10%. Считается, что таким образом Будерус защищен от заклинивания подвижных частей котла.

Код ошибки 2P

Слишком быстрый и сильный нагрев воды для хозяйственных нужд. По показаниям датчиков температуры на теплообменнике ГВС и на впуске холодной воды из водопровода микроконтроллер делает вывод о низком напоре или большом количестве воздуха в водяном потоке. Поэтому интенсивность нагрева будет снижена.

Код ошибки 5H

Сообщение означает, что на данный момент плата диагностики Будеруса проводит проверку работоспособности основных узлов, оснащенных датчиками. Период самотестирования у разных моделей отличается, но он присутствует на всех аппаратах Buderus.

Код ошибки h21

Сбой в работе термодатчика, контролирующего степень нагрева на выходе ГВС. По результатам диагностики может выдаваться код «Н11» и рекомендация заменить устройство. Но возможной причиной сбоя часто становится накипь, поэтому можно попытаться просто почистить трубу от отложений.

Код ошибки 3А

Сообщение о поломке вентилятора. Возможно, неисправность в обмотке, в тепловом реле безопасности или в прессостате.

Код ошибки 3F

Нарушение условий эксплуатации Будеруса. По данным системы диагностики котел (горелка и вентилятор) работал в режиме непрерывного горения газа, выдавая тепло в систему обогрева помещения. То есть Будерус работал в неотапливаемом и нетеплоизолированном помещении.

Код ошибки 4U

Серьезная поломка термодатчика, контролирующего уровень нагрева теплоносителя на выходе из котла в контур отопления. Рекомендуется сделать контрольную проверку с использованием заведомо исправного сенсора температуры или заменить, если срок службы старого более 5 лет.

Код ошибки 4Y

Проблемы с обрывом проводки или контакта на термодатчике контроля выходного потока теплоносителя. Обрыв можно отыскать осмотром или прозвонить с помощью мультиметра.

Код ошибки 6L

Датчик-электрод, фиксирующий горение газа, исправен, но сигнал о стабильном фронте пламени отсутствует. Возможно, вместо стабильного пламени в топке присутствуют только вспышки.

Код ошибки 8Y

Повреждено блок-реле АТ-90 контроля температуры. Возможно, устройство неправильно отрегулировано или была демонтирована перемычка.

Код ошибки 3C

Проблема с реле контроля давления «DUNGS». Не запускается вентилятор. Замыкание из-за выпадения водного конденсата. Нужно будет снять деталь с котла, высушить теплым воздухом в течение 2 часов и вернуть на Будерус.

Код ошибки 3L

Самопроизвольное выключение вентилятора из-за слишком высокого давления в дымоходном канале котла. Возможно, проблема в реле давления. На Будерусе его нужно обслуживать ежегодно.

Код ошибки 3P

Низкие обороты вентилятора, хотя ток, потребляемый двигателем, в норме. Проблема с крыльчаткой устройства. Требуется продуть воздушно-газовый канал.

Код ошибки 3Y

Слишком большие обороты вентилятора, возможно, из-за повышенного напряжения на двигателе. В любом случае нужно или заменить реле, или проверить работу установкой на Будерус заведомо исправного устройства.

Код ошибки 6А

Нет фронта горения. Если датчик ионизации в порядке, то причиной может быть забитый сажей дымоходный тракт. Иногда пламя сбрасывается из-за не работающей фиксирующей обмотки газового клапана.

Код ошибки 6C

После команды автоматики котла на выключение датчик ионизации все равно подтверждает наличие пламени, хотя газовый клапан выключен.

Проблема может быть:

  • в окислившихся электродах. Нужно будет почистить окалину;
  • в утечке газа через клапан. Полностью менять, иначе Будерус может быть перегрет.

Проблема также может быть с платой блока розжига, ее нужно тестировать или хотя бы снять с котла и высушить.

Код ошибки 7L

Существенно превышено время задержки зажигания котла. Проблема в настройках, возможно, неисправен или зарегулирован ВС20.Требуется выполнить замену на новый регулятор.

Код ошибки 9L

Газовый клапан определяется системой диагностики Будеруса как неисправный. Проблема в катушке или в проводе (вместе с соединительной клеммой). Можно проверить прозвонкой тестером, но в любом случае на котел нужно ставить новую арматуру.

Код ошибки 9P

Неправильно установлен КIM-модуль идентификации. Нужно его правильно установить, иначе система не распознает его, или заменить, если КIM-модуль неисправен.

Код ошибки EL

Возможно, при настройке или установке был поврежден КIM-модуль или главный регулятор ВС-20. При необходимости нужно выполнить замену.

Это пригодится! Коды ошибок котла Vaillant. Основные коды ошибок котлов Нева Люкс. Как устранить неисправности газового котла Навьен Делюкс. Основные коды ошибок газового котла Ferroli и их расшифровка.

Коды ошибок газовых настенных котлов Buderus Logamax

Система кодирования нештатных ситуаций и поломок такая же, как и у всех моделей Будерус. Но для информирования в Buderus Logamax используется меньшее количество кодов. По содержанию расшифровки они не всегда совпадают с общей кодировкой.

Код ошибки 1A

Слишком сильный нагрев контура отопления. Возможно, используется более калорийный газ или начальные настройки выполнены неверно. Требуется изменить установки.

Код ошибки 1L

Проблема связана с повреждением жил или кабелей, соединяющих контакт № 78 с клеммами на №50 платы UBA-3. Лечится заменой жгута либо ремонтом клемм.

Код ошибки 1Y

Потерян контакт системы контроля и диагностики с термодатчиком нагрева продуктов сгорания газа. Датчик установлен на выходном коллекторе. Если сопротивление термодатчика более 0,5 Ом, то деталь выбраковывается. Для К=0,3 Ом еще можно использовать в работе Будеруса.

Код ошибки 2E

Слишком низкое давление воды в контуре. Система диагностики Будеруса постарается удалить попадающий воздух, после чего потребуется ручная подпитка котла от внешнего источника воды. Возможная причина — трещина в корпусе соединительной муфты.

Код ошибки 2P

Аномально быстрый рост температуры водяного потока ГВС на выходе из теплообменика. Обычно котел выключается, чтобы избежать перегрева, но в летнем режиме Будерус может просто резко снизить мощность горелки.

Код ошибки 4C

Указывает на перегрев теплообменника. Причиной может быть повреждение датчика температуры либо большое количество воздуха, циркулирующего вместе с водой по трубам котла. Кроме того, нужно проверить работу насоса, исправность проводки и лопаточного колеса.

Код ошибки 4E

Сработала защита из-за перегрева воды на выходе из котла в контур отопления. Причиной может быть неправильная настройка в блоке управления. Скорее всего, короткое замыкание.

Код ошибки 4Y

Не работает термодатчик (накладной), измеряющий температуру теплоносителя на выходе из котла. В Будерусах используются NTC-датчики, поэтому проверку выполняют проверкой сопротивления мультиметром.

Код ошибки 5H

Включился режим самопроверки котла с помощью сравнительных тестов. Процесс может затянуться на 10-15 мин. Если дольше, то нужно перегружать котел. Будет полезным собирать информацию о всех фактах неудачной самопроверки.

Код ошибки 6A

Сообщение появляется при сильном обгорании или загрязнении электродов на датчике контроля пламени. Если газ грязный, то промежуток между электродами забивается пленкой из окислов. Ионизация пропадает, на диагностическую плату котла поступает сигнал о срыве пламени. Для устранения потребуется перезагрузка Будеруса.

Код ошибки 6C

Система диагностики Будеруса фиксирует остаточное пламя в топке котла после выключения подачи газа в горелку. Проблема может быть вызвана неполным закрытием газового клапана. Тогда в топке Будеруса будут слышны хлопки. Если все тихо и газа нет, то проблема в замыкании электродов на датчике ионизации.

Код ошибки 8Y

Сигнал блокировки выдан блоком АТ-90. Реле контролирует температуру потока, причиной бывает КЗ на контактах температурного сенсора. Не ремонтируется, подлежит замене.

Код ошибки 9C

Сообщение о проблеме появляется из-за неправильной настройки платы DIP. Для сброса кода потребуется выставить все восемь переключателей в правильное положение и перезапустить котел.

Код ошибки CL

Обрыв датчика температуры воды системы ГВС. То есть Будерус будет греть воду до 70оС, потом сработает аварийное отключение. Для проверки нужно снять устройство и проверить его сопротивление. В холодном состоянии должно быть 10 кОм, в прогретом сопротивление падает в четыре раза.

Код ошибки CP

Появляется в котлах Будерус, оборудованных бойлером. Сообщение означает, что сломан термодатчик на бойлере. Если прозвонка ничего не дала, то, возможно, оборван кабель подключения или проблема в системе диагностики.

Код ошибки EC

Повреждение одного из разъемов (штекеров) на плате управления. Если восстановить контакт невозможно, то придется либо перепаивать штекер, либо менять узел целиком на аналогичный того же наименования и модели.

Код ошибки EL

Поломка блока-модулятора идентификации KIM. Если после съема и повторной установки ситуация не изменилась, то блок нужно менять.

Код ошибки EP

Кнопка (не сенсорная), с помощью которой выполнялся сброс и удаление сообщений с дисплея, залипла в крайнем включенном положении либо ее удерживали слишком долго, чтобы система диагностики котла интерпретировала ситуацию как повреждение контакта. Не удерживайте кнопку без необходимости более 30 сек. Если контакт залипает, то нужно заменить всю панель, иначе перезагрузки может стать неконтролируемым.

Нужно сбросить сообщение, нажав на «Резет» или в крайнем случае выдернуть шнур из розетки.

Коды ошибок котлов Будерус ничем не отличаются от происшествий на котельном оборудовании других торговых марок. Разница лишь в кодировке ошибок, да в конкретных моделях исполнительных механизмов. А причины одинаковы, так как большинство котлов устроены примерно по одной и той же схеме.

Расскажите о том, насколько таблица расшифровки упростила вам эксплуатацию и ремонт котлов Будерус. Сохраняйте статью в закладки и делитесь ею в соцсетях.

Вероятные ошибки, их коды и неисправности котлов будерус (buderus)

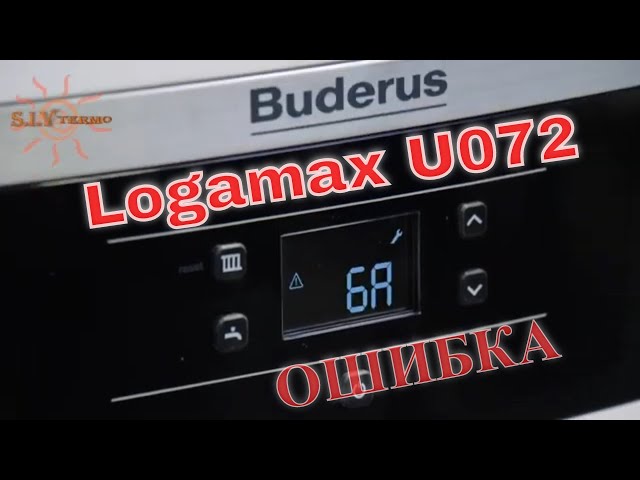

Котёл будерус ошибка 6а

Ошибка buderus 6a (мигает второй индикатор) возникает, когда котел не обнаруживает пламя на горелке. Контроль пламени – это одна из важнейших функций системы безопасности.  Для контроля пламени на горелке присутствует специальный электрод, через который во время горения протекает небольшой ток. Плата управления постоянно фиксирует этот ток. Если по каким-либо причинам ток на электроде ионизации пропадает – возникает ошибка ошибка 6а.

Тоже самое произойдет, например, и после нескольких неудачных попыток розжига котла – это наиболее распространенная ситуация.

Причины стандартны для всех котлов:

  • неправильная регулировка газового клапана (недостаточное давление сетевого газа)

  • плохой контакт или отсутствие сигнала с датчика ионизации пламени

  • неисправность датчика контроля пламени (загрязнение, поломка)

  • выход из строя платы управления (требуется ремонт платы управления котла)

  • неправильное электроподключение котла (отсутствие заземления)

  • недостаток воздуха для правильного горения (отсутствие тяги, засорение впускного трубопровода)

Ошибка buderus 6a относится к категории критических, это значит, что после возникновения такой неисправности котел самостоятельно запускаться не будет – ошибку необходимо сбросить!

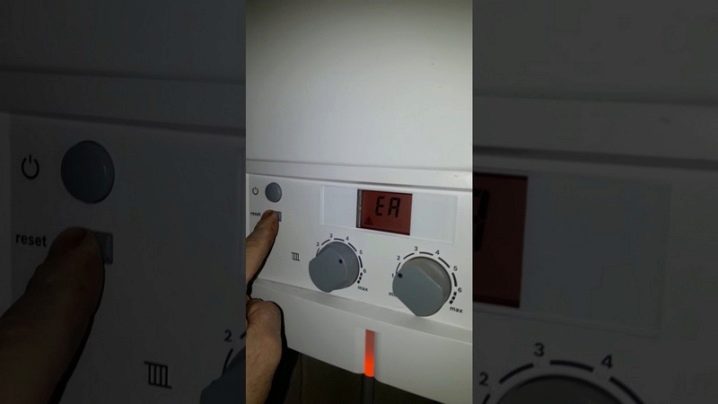

Для сброса ошибки есть два варианта:

  • держать нажатой кнопку OK пока не исчезнут знаки неисправности,  котел снова начнет работать, и дисплей покажет температуру подающей линии.

  • Осуществить включение и выключение питания котла

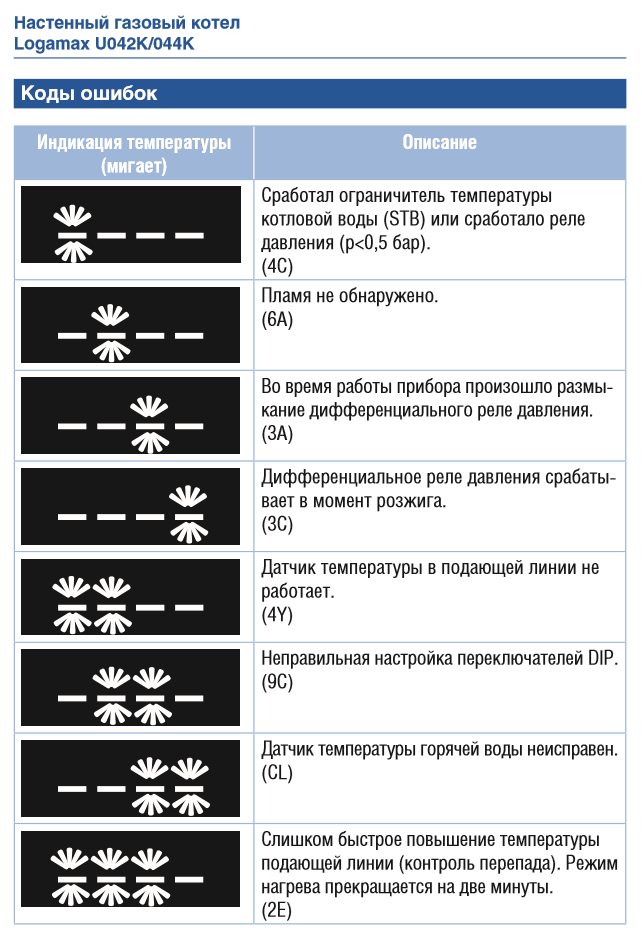

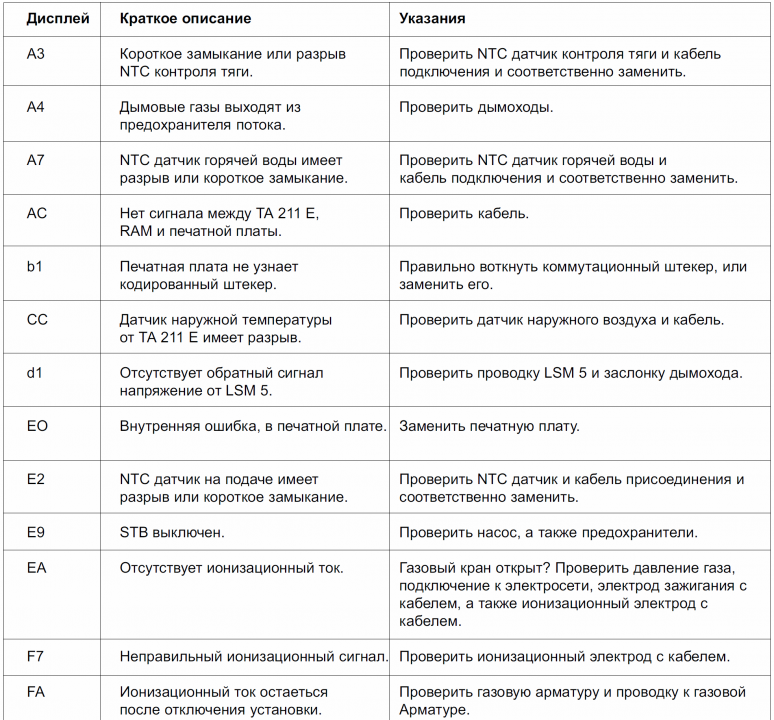

Все основные коды ошибок и их расшифровка

Рассмотрим основные коды ошибок котлов Buderus:

КодРасшифровкаПути устранения проблемы
h21Неполадки датчика температуры ГВС
Проверить контактную группу, определить работоспособность датчика, при необходимости — заменить
2PПерегрев теплоносителяПроверить контакты, определить состояние циркуляционного насоса
Остановка вентилятораПроверить контакты, заменить вентилятор на новый
4CПерегрев теплообменникаОстановить котел, проверить работоспособность циркуляционного насоса и датчика температуры ОВ, вызвать мастера
4U, 4YКЗ или обрыв датчика температуры прямой линии (подачи)Проверить состояние датчика и контактов, зачистить и переподключить их, при необходимости — заменить датчик
Отсутствует пламяПроверить наличие газа в системе и в аппаратуре котла, вызвать специалистов
3C, 3L, 3P, 3YОтказ вентилятораПроверить подключение и работоспособность, заменить
Система видит пламя на неработающей горелке Попадание влаги на контакты или плату управления, плохой контакт заземления

От чего зависит температура воды в отоплении

Для правильной работы теплоснабжения необходим график температуры воды в системе отопления. Согласно ему определяется оптимальная степень нагрева теплоносителя в зависимости от влияния тех или иных внешних факторов. По нему можно определить, какая температура воды в батареях отопления должна быть в определенный промежуток времени работы системы.

Общим заблуждением считается, что чем выше степень нагрева теплоносителя, тем лучше. Однако при этом увеличивается расход топлива, возрастают текущие затраты.

Нередко низкая температура батарей отопления не является нарушением норм обогрева помещения. Просто была спроектирована низкотемпературная система теплоснабжения

Именно поэтому точному вычислению нагрева воды следует уделить особое внимание

Оптимальная температура воды в трубах отопления во многом зависит от внешних факторов. Для ее определения нужно учитывать следующие параметры:

Тепловые потери дома . Они являются определяющими для расчета любого типа теплоснабжения. Их вычисление будет первым этапом проектирования теплоснабжения;

Характеристики котла . Если работа этого компонента не будет отвечать расчетным требованиям – температура воды в системе отопления частного дома не поднимется до нужного уровня;

Материал изготовления труб и радиаторов . В первом случае необходимо использовать трубы с минимальным показателем теплопроводности. Это позволит сократить тепловые потери в системе во время транспортировки теплоносителя от теплообменника котла к радиаторам

Для батарей важно обратное – высокая теплопроводность. Поэтому температура воды в радиаторах центрального отопления, изготовленных из чугуна, должна быть немного выше, чем у алюминиевых или биметаллических конструкциях

Можно ли самостоятельно определить, какая температура должна быть в батареях отопления? Это зависит от характеристик компонентов системы. Для этого следует ознакомиться со свойствами батарей, котла и труб теплоснабжения.

Настройка регулировка котлов Buderus

Все теплоагрегаты нуждаются в регулярной балансировке и регулировании параметров. В большинстве случаев полный комплекс таких работ выполняется при сервисном обслуживании котлов. Однако бывают ситуации, когда требуется внеплановая регулировка. Например, после аварийной остановки, при снижении производительности, при повторяющихся ошибках, выдаваемых автоматикой или после модернизации системы.

Специалисты нашего центра готовы провести как разовую регулировку вашего теплоагрегата, так и взять его на долгосрочное обслуживание. Мы авторизированы для работы со всем модельным рядом Будерус, а наши мастера имеют все необходимые лицензии и сертификаты.

Регулировка котла включает в себя такие мероприятия, как: прогревание; проверка дымохода и автоматики безопасности; контроль и отладка системы вентиляции, подачи топлива и электросети. На все виды работы мы предоставляем официальную гарантию.

Для получения дополнительной информации по всем видам услуг, предоставляемых нашим центром, вы можете позвонить на телефон круглосуточной горячей линии или приехать к нам в офис.

__________________________________________________________________________

Рекомендации по обслуживанию котлов

Кроме правильной эксплуатации необходимо регулярно проводить обслуживание газового оборудования. По действующим у нас правилам права и обязанности на проведение техосмотров и ремонтов передаются организации, с которой заключен договор на поставку голубого полезного ископаемого, монтаж и подключение котла.


Производитель оборудования Будерус настаивает на передаче прав на обслуживание сервисной организации, среди сотрудников которой есть аккредитованные компанией мастера. Это диктуется требованиями эксплуатационной безопасности и надлежащего обслуживания техники

При самостоятельном обслуживании необходимо выполнять рекомендации производителя.

Что же можно сделать своими руками, без привлечения газовщиков?

  • Производить термическую дезинфекцию – промывку системы ГВС при максимальной температуре.
  • Регулярно чистить облицовку – протирать влажной тряпкой, без применения абразивных моющих средств.
  • Проверять рабочее давление в сети с помощью манометра (норма – от 1 до 2 бар).
  • При необходимости добавлять воду в отопительный контур.
  • Удалять воздух из агрегата, если нагрев воды происходит неравномерно.
  • Проверять систему отвода продуктов горения, а при обнаружении деталей с коррозией – заменять их.

Чистку внутренних узлов также можно производить своими силами. Но перед разборкой котла убедитесь, что перекрыт газовый вентиль и отключено напряжение.

Обычно с такими неисправностями газовых котлов Buderus, как «прикипание» датчика или засор дымоотвода, справляются самостоятельно.

Настенные газовые котлы Buderus


Компания Будерус с 2003 года вошла в состав группы Bosch. Настенные котлы этого бренда представлены тремя модельными сериями Logamax U072, Logamax U052 и Logamax U044. Компания предоставляет широкий модельный ряд котлов различного технического оснащения.

Серия и модель котла обычно указана на специальной табличке, которая располагается на котле. Например, Logamax U072 – 24К обозначает:

U – газовый нагреватель с циркуляционным насосом

0 – газовая горелка с предварительным смешиванием

7 – серия котла

2 – тип камеры сгорания (2 – закрытая, 4 – открытая)

24 – номинальная мощность котла

К – двухконтурная модель

При возникновении проблем эти сведения будут полезны для диагностики характера возникшей неисправности.

Седьмая серия котлов Logamax U072 представлена наиболее широким модельным рядом в диапазоне мощности от 12 до 35 киловатт. Котлы этой серии широко используются для поквартирного отопления и отопления небольших частных домов.

Отличительные особенности:

  • низкий уровень шума – котлы действительно работают очень тихо
  • вентилятор с регулируемой частотой вращения
  • стильный дизайн и удобное управление

Котел с современным техническим оснащением, компактными размерами и доступной цене.

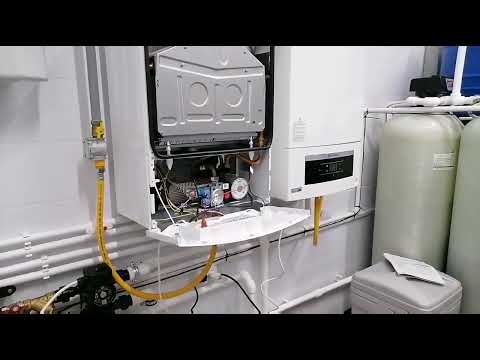

https://youtube.com/watch?v=Yf3omlsO_ZM

Коды неисправностей газовых котлов и методы их устранения

Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.

Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.

Код ошибкиПричины возникновенияМетод устранения
А-

Включен режим «Трубочист».

Ошибка исчезает через 15 минут

Активирован отопительный режим
Активен режим подачи горячей воды
ОАКотел в режиме между включением и отключением горелки
ОСЗапуск горелки
ОЕПроизводство тепловой энергии меньше, чем минимальная производительность прибора
ОНОбозначает готовность техники к работе
0LОткрытие клапанов газа
0UЗапуск агрегата
0YОтключение системы, так как температура воды на подающей трубе превысила установленную

Котел находится в режиме удаления воздуха.

Температура на подаче стремительно возрастает

Измерьте давление воды или долейте теплоноситель в систему
Защита насоса и 3-ехходового клапана от заклинивания
Быстро возрастает температура горячей воды.Необходимо, чтобы давление соответствовало норме.

Проверка насоса, его ремонт или замена

Тестирование автоматом
Н11 (CL)Сбои в термодатчике ГВСПроверяется термодатчик и его соединение.
Н13Прошло время контрольного осмотраВыполните осмотр и сбросьте ошибки
Н31Система не видит насосПроверьте проводку насоса и его работоспособность
0YТемпература теплоносителя на входе выше максимально допустимой (более 95ºC)Проведите диагностику температурного сенсора.

Осмотрите насос, подключите его к регулятору.

Отрегулируйте мощность помпы

3А (А3)Вентилятор не работаетПодтяните провода вентилятора, замените сломанный элемент
3FНепрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых»
Вентилятор вращается слишком быстроПроверьте дымоход на исправность:
  • работоспособность датчика тяги;
  • измерение давления в магистрали.
4С (1С)Активировалась защита от перегрева теплообменника
4UВозможно, произошло короткое замыкание термодатчика на подаче

Проверка контактов, замена детали

4YОбрыв датчика температуры
Отсутствует пламя

Откройте полностью газовый вентиль.

Возможно, нет тяги — следует проверить проходимость дымохода.

Проверьте реле потока, замените его при необходимости.

Зачистите контакты датчиков и подсоедините проводку снова.

Очистите горелочные жиклеры.

Замените неисправные элементы

Ложный сигнал о наличии пламени в горелкеПроверьте следующие узлы:
  • проводку датчиков пламени на окисление;
  • проходимость дымохода;
  • плату управления;
  • горелочное устройство;
  • сифон конденсации на наличие засора
6L (def)Горелка работает, но сигнал от ионизатора отсутствуетСмените настройки и перезапустите горелку

7L

Ошибка временного контроля при первой задержке или втором запускеПроверьте проводку, которая ведет к управляющему модулю.

Замените регулятор BC20

9L (d7)Появились проблемы с газовой арматуройПроверьте газовую арматуру и ее проводку
9PОтсутствует связь с идентификационным модулем агрегатаУстановите модуль в правильное положение
9CРегулятор DIP неверно настроенПроведите перенастройку
ELМодули управления сломаныЗамените поврежденные элементы
8YСработало температурное реле или оно сломалось.

Отсутствует перемычка между клеммами реле

Регулируйте реле.

Установите перемычку.

Проверьте проводку конденсатора и его работоспособность

fdАктивация кнопки более 30 сек.Еще раз нажмите эту кнопку и держите меньше чем полминуты

Работа циркуляционного насоса

Теперь пришло время проверить работу этого элемента. Предварительно под него нужно положить салфетки или ткань, затем с использованием плоской отвертки, открутить гайку-заглушку. Проверить ротор и убедиться в том, что он не заблокирован. Для этого нужно отверткой провернуть его. Вернуть гайку-заглушку на место.

Для проверки необходимо подключить агрегат к электричеству, включить котел и нажать на кнопку «reset» для его разблокировки. Котел должен заработать, запустится вентилятор и в этот момент проверить направление вращения с использованием индикатора. Если индикатор не показывает направление вращения, значит проблема в насосе.

Циркуляционный насос котла. У вас может оказаться другой бренд. Для доступа к ротору достаточно открутить винт плоской отверткой посередине

Дополнительно проверить свои догадки можно визуально. Нужно выкрутить гайку-заглушку и внимательно посмотреть на работу ротора.

Проверка термостата

Для выполнения этой процедуры, необходимо сделать несколько простых шагов:

  1. Развернуть панель управления, путем выкручивания двух винтов в нижней части котла. Для этого понадобится крестообразная отвертка.
  2. Панель свободна. Теперь ее необходимо опустить вниз и развернуть на себя.
  3. Для снятия лицевой панели, нужно выкрутить 2 самореза, фиксирующих ее.
  4. Панель приподнимается и снимается с фиксатора.

Предохранительный термостат на подаче газового котла

Когда подготовительные работы готовы, можно приступать к диагностике предохранительного термостата, который располагается на первичном теплообменнике. При перегревании, этот датчик размыкает контакты, но после охлаждения, контакты снова должны быть замкнутыми. Делается это в несколько простых шагов:

  • отсоединить разъемы;
  • включить мультиметр;
  • установить режим проверки электрической цепи;
  • проверить замкнутость контактов.

Если прибор показывает наличие электричества в цепи, тогда необходимо вернуть разъемы на место и приступить к дальнейшей диагностике. Ошибка 4C возникла не по данной причине.

Причины затухания

Случается, что горелка котла сначала нормально загорается, а затем практически сразу затухает. Основные причины этой неполадки:

  • недостаточная интенсивность тяги либо «обратная тяга», которая задувает пламя горелки;
  • неисправность термопары;

Проблемы с тягой

Если газ нормально поступает, и горелка загорается, а потом быстро тухнет, первое, что нужно проверить – это тяга. Это можно сделать самостоятельно. Достаточно поднести к воздуховоду зажженную свечу и посмотреть, как будет вести себя язычок пламени. При хорошей тяге свеча горит ровно, а язычок пламени тянется вверх. Причиной ухудшения тяги могут стать:

  • засор дымохода;
  • сильный ветер на улице.

Устранить засор достаточно просто, нужно всего лишь прочистить дымоход. А вот о том, как устранить образование обратной тяги при плохой погоде, нужно посоветоваться со специалистами. Иногда достаточно бывает надеть на конец трубы специальный «грибок».

Проблемы с термопарой

Этот элемент используется для защиты от перегрева. При достижении определенной температуры термопара срабатывает и агрегат выключается. После того, как теплоноситель остынет, поступает сигнал на включение котла.

Если термопара выйдет из строя, то она может сигнализировать о необходимости выключения практически сразу же после запуска. Если причина неполадок в этом, то термопару придется заменить, так как ремонту этот элемент не подлежит.

Проблема с датчиком

Организуя отопление в доме, сегодня практически всегда используют системы автоматики, обеспечивающие безопасность жильцов дома. Одной из составляющих такой системы является датчик тяги, который отключает оборудование, если тяга недостаточной интенсивности.

Если этот датчик выйдет из строя, то котел нельзя запустить в работу, так как подача газа будет блокироваться. Поэтому для выполнения ремонта потребуется замена датчика.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет — если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером — проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Почему в доме холодно?

Случается, что люди жалуются, что у них плохо работает отопление. Агрегат вроде бы исправно включается, а батареи холодные. Естественно, это существенно снижает уровень комфорта. Попробуем разобраться, почему батареи не греют при работающем котле. Чаще всего, причины того, что батареи в комнатах холодные, следующие:

  • образовался засор в теплообменнике;
  • неисправен трехходовой клапан.

Нужно сказать, что причины того, что отопление в доме плохое и батареи не греют, не всегда связаны с котлом. Причиной отсутствия нормальной циркуляции может стать наличие воздушных пробок в системе.

Поэтому батареи при установке обязательно снабжаются кранами Маевского и перед запуском отопительного агрегата необходимо сбросить воздух, который может находиться в системе.

Часто причиной того, что отопление в доме работает плохо, является обыкновенная накипь. Она оседает в трубках теплообменника, сужая их просвет и снижая теплопроводность. Поэтому в качестве теплоносителя лучше использовать не водопроводную, а специально умягченную воду.

Если же на отопление котел работает плохо, а горячая вода исправно поступает в водопровод (речь идет о двухконтурном агрегате), то причина неисправности, скорее всего, в трехходовом клапане.

Котел будерус неисправности

Как и любой другой настенный котле будерус снабжен системой защиты и при возникновении нештатной ситуации работа будет остановлена и пользователь получит сообщение об ошибке, которая указывает, в какой системе агрегата произошла неисправность.

Некоторые устройства оснащаются жидкокристаллическим дисплеем, и пользователь увидит код ошибки. Если котел не оснащается дисплеем, то неисправность будет отображаться через мигание индикаторов температуры. Например, если мигает индикатор температуры 80 – это означает ошибку 3C, которая бы появилась на аналогичном котле с дисплеем.

Полный перечень кодов ошибок отражаемых миганием индикаторов можно посмотреть на рисунке. Далее рассмотрим наиболее популярные ошибки и рекомендации по их устранению.

Популярные модели

DGB 160 MSC

Модель двухконтурная – газ/бойлер, предназначена для отопления помещения до 180 кв. м.

Устройство имеет настенное выполнение, подходит для обогрева площади до 186 м2. Чтобы агрегат работал без перебоев, стабильно и экономично, его нужно подключить правильно. Отличается улучшенной системой безопасности. Разработано несколько модификаций данной модели.

Основные характеристики:

  • двухконтурный;
  • энергозависимый;
  • настенная установка;
  • КПД – 91%;
  • работает на природном газе;
  • максимальная температура горячей воды – 85;
  • минимальная температура – 40;
  • напряжение – однофазное;
  • закрытая камера сгорания;
  • автодиагностика;
  • управление электронное;
  • имеется термометр и манометр.

Altoen Daewoo 110 MCF

Модель с открытой горелкой и необходимостью монтажа дымохода предназначен для частного дома

Аппарат атмосферного типа, навесной. Постоянный температурный режим поддерживается с помощью электронного управления. Предназначен для отопления частных загородных домов. Поскольку топка открытого типа, необходимо отдельное помещение для установки котла. Работает тихо.

Технические характеристики:

Выводы и полезные видео по теме

Обслуживание котла – последовательность демонтажа и осмотра:

Удаление и чистка деталей настенной модели:

Универсальный вариант промывки теплообменника:

Газовые котлы Buderus, благодаря своей мощности, эффективной работе и ремонтопригодности, идеально подходят для оборудования систем отопления частных домов. Но они, как и любое другое серьезное оборудование, нуждаются в регулярном обслуживании.

Вы можете самостоятельно разобраться в конструкции, особенностях и функциях котла, узнать, как чистить теплообменник и менять детали, а можете заключить договор с сервисной организацией. Главное, чтобы агрегат был функциональным и безопасным, справлялся со своей задачей и не представлял угрозы для жителей дома.

Источник – https://sovet-ingenera.com/otoplenie/kotly/obsluzhivanie-i-remont-gazovyh-kotlov-buderus.html

Заключение

Ошибка “3С” котла Buderus Logamax U072 не является катастрофой, требующей обязательного вмешательства специализированного мастера. Ее устранение под силу любому человеку — ведь все необходимые инструменты найдутся практически в каждом хозяйстве. Поскольку ошибка “3С” заключается в неисправности прессостата, вся ремонтная процедура производится достаточно быстро. Кроме того, эта работа не потребует больших экономических затрат, поскольку новый прессостат не является слишком дорогой деталью. Надеемся, что наша статья оказалась полезной и в случае необходимости поможет устранить ошибку “3С” котла Buderus Logamax U072.

Простой контрольный список обслуживания котла для обычного человека

Многие из сегодняшних менеджеров по техническому обслуживанию и владельцев собственности используют контрольные списки обслуживания котлов, чтобы увеличить срок службы системы отопления здания. Однако обеспечение надлежащего обслуживания котла влияет не только на надежность.

Проведение регулярных проверок также минимизирует эксплуатационные расходы и затраты на электроэнергию, продлевает срок службы оборудования и повышает безопасность.

В конце концов, регулярная проверка вашего оборудования приносит деньги и смысл. Лучше всего то, что вам не нужно ждать начала ежегодного осмотра. Вы можете использовать контрольный список ежедневного, ежемесячного и периодического обслуживания котла, чтобы убедиться, что ваше оборудование работает максимально эффективно.

Также важно, чтобы ваш котел проверялся не реже одного раза в год или при вводе в эксплуатацию сертифицированным и прошедшим обучение на заводе техническим специалистом.

А пока используйте следующий контрольный список технического обслуживания котла в качестве общего руководства по профилактическому обслуживанию.

СМОТРИТЕ ТАКЖЕ: Чрезвычайно подробный контрольный список обслуживания котла (помимо основ)

Контрольный список ежедневного обслуживания котла

Когда дело доходит до обслуживания котла, важны мелочи.

В то время как большинство людей считают, что техническое обслуживание котла проводится раз в месяц или два раза в год, вы можете ежедневно использовать контрольный список ежедневного обслуживания котла, чтобы получить максимальную отдачу от вашего оборудования.

  • Осмотрите котельное оборудование вокруг и под ним на наличие утечек воды.
  • Убедитесь, что вокруг котла нет препятствий и материалов, которые могут стать препятствием.
  • Проверьте показания температуры и/или давления, чтобы убедиться, что все они находятся в пределах расчетного диапазона.
  • Внимательно следите за любыми кодами ошибок или сервисными кодами на панели дисплея, если они вообще применимы.
  • Если вы заметили какие-либо коды ошибок, запишите их и передайте подрядчику по обслуживанию.
  • Убедитесь, что вентиляционное отверстие не заблокировано мусором, льдом или снегом.
  • Осмотрите отверстие воздуха для горения на наличие засоров.
  • Всегда внимательно прислушивайтесь к любым необычным вибрациям или шумам от оборудования.

Контрольный список ежемесячных осмотров котла

Помимо ежедневного осмотра котла, вы можете раз в месяц проводить более интенсивный осмотр. Во время ежемесячной проверки обязательно:

  • Визуально осмотрите трубопровод воздуха для горения и трубопровод дымоотвода на наличие любых признаков утечки, износа или признаков закупорки.
  • Осмотрите выпускную трубу предохранительного клапана и предохранительный клапан котла на наличие каких-либо заметных признаков утечки или просачивания.
  • Осмотрите линию слива конденсата, фитинги из ПВХ, систему слива и сифон на наличие засоров, если система представляет собой конденсационный котел.

Контрольный список периодического технического обслуживания котлов

Хотя ежедневные и ежемесячные проверки вашего котельного оборудования помогут, вам также следует проводить более интенсивные проверки ежеквартально или раз в два месяца. Некоторые из наиболее важных пунктов контрольного списка периодического обслуживания:

  • Визуальный осмотр гидравлических трубопроводов котла на наличие утечек.
  • Если возможно, проверьте пламя горелки. Каждый раз, когда пламя выглядит не так, как обычно, вы должны предпринять корректирующие действия.
  • Запланируйте проверку отсечки при низком уровне воды, чтобы убедиться, что она работает правильно. Отсечка при низком уровне воды используется для того, чтобы уровень воды внутри котла не опускался ниже уровня, рекомендованного производителем.

Контрольный список технического обслуживания котла при запуске или ежегодном обслуживании

Один раз в год или при запуске ваш котел должен обслуживаться сервисным агентством или квалифицированным установщиком, имеющим лицензию и обученным для обслуживания вашего котла или оборудования, связанного с сжиганием. Во время этой комплексной проверки техник должен:

  • Тщательно осмотрите систему отопления и устраните все неисправности.
  • Очистите и осмотрите теплообменник котла.
  • Убедитесь, что все соединения и проводка котла не повреждены.
  • Убедитесь, что уровень pH воды находится в допустимых пределах.
  • Осмотрите систему конденсата, при необходимости очистите и промойте систему.
  • Осмотрите и очистите датчики пламени, запальник и узел горелки.
  • Внимательно осмотрите вентиляционную систему на предмет износа, коррозии или закупорки, чтобы убедиться в надежности всех трубных и соединительных соединений.
  • Осмотрите вентиляционные отверстия и воздухозаборник, чтобы убедиться, что они свободны и свободны.
  • Проверьте настройки управления, а также проверьте средства безопасности и рабочие органы управления.

Прежде чем уйти, техник должен убедиться, что оборудование работает нормально.

Уход за котлом

Одним из ключей к успешному обслуживанию вашего котла является чтение руководства по эксплуатации оборудования. В этом процессе обязательно обратите внимание на любые конкретные инструкции производителя вашего уникального котла. Если возможно, сохраните копию руководства по запуску/осмотру вашего котла в файле, чтобы вы всегда могли обратиться к нему позже.

Если вы заметили какие-либо проблемы или у вас есть какие-либо опасения, вы должны немедленно сообщить о проблеме специалисту по обслуживанию. В любом случае ежегодное обслуживание должно всегда и только выполняться опытным сервисным агентством или квалифицированным специалистом, имеющим лицензию на выполнение технического обслуживания.

Свяжитесь с Applied Technologies of New York

В Applied Technologies of New York мы являемся экспертами в области продуктов для сжигания и котельных. Мы поставляем современное котельное и топочное оборудование от ведущих мировых производителей. Поставляя оборудование от лучших в своем классе производителей, наша продукция обеспечивает оптимальную производительность и превосходную эффективность.

Мы обладаем многолетним опытом разработки передовых решений для различных отраслей промышленности, в том числе:

Не стесняйтесь обращаться к нам по любым вопросам, которые могут у вас возникнуть. И обязательно заполните форму ниже для бесплатной консультации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
