Котел cgg 1k 24 wolf: Газовый котел Wolf CGG-1K-24

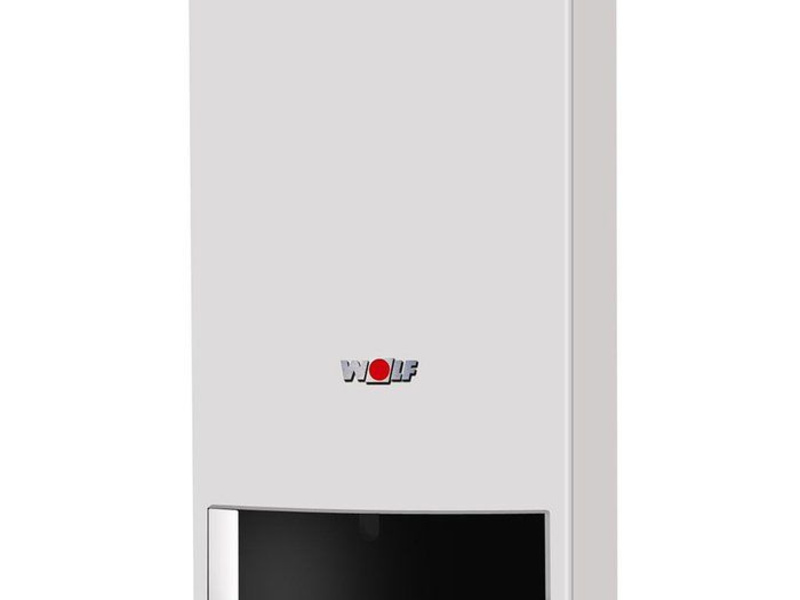

Газовый котел Wolf CGG-1K-24

Сравнить

Технические характеристики CGG-1K-24

• Серия: CGG-1K
• Модель: CGG-1K-24
• Макс. тепловая мощность: 24 кВт
• Тип: газовый, конвекционный
• Топливо: природный газ, сжиженный газ
• Количество контуров: двухконтурный
• Установка: настенная
• КПД: 90 %
• Размеры: 440x855x393 мм
• Вес: 40 кг

Смотреть все характеристики

Техническое описание. Газовые котлы CGG-1K.pdf

Инструкция по монтажу и эксплуатации. Газовые котлы CGG-1K.pdf

Технический паспорт. Газовые котлы CGG-1K.pdf

Цена: по запросу

Получить бесплатную консультацию

Подробные характеристики

Основные характеристики

Серия

CGG-1K

Модель

CGG-1K-24

Макс. тепловая мощность

24 кВт

Тип

газовый, конвекционный

Топливо

природный газ, сжиженный газ

Горелка

газовая

Камера сгорания

закрытая

Количество контуров

двухконтурный

Установка

настенная

КПД

90 %

Производительность горячей воды при t 30°C

11.5 л/мин

Напряжение сети

однофазное

Вес

40 кг

Подключение раздельного дымохода (диаметр 80 мм)

да

Размеры (ШхВхГ)

440x855x393 мм мм

Расход природного газа

2. 8 куб. м/час

Расход сжиженного газа

2.1 кг/час

Температура

40 – 60

Управление

электронное

Допустимое давление сжиженного газа

50 мбар

Подключение

Патрубок подключения газа

3/4″

Патрубок подключения контура ГВС

3/4″

Патрубок подключения контура отопления

3/4″

Макс. давление воды в контуре ГВС

10 бар

Макс. давление воды в контуре отопления

3 бар

Номинальное давление природного газа

20 мбар

Диаметр коаксиального дымохода

60 мм

Комфорт

Функции

индикатор включения, термометр, манометр, автоподжиг

Безопасность

Защита

газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик

Дополнительно

Встроенный расширительный бак

8 л

Преимущества газового котла Wolf CGG-1K-24

• надежная конструкция
• высокий КПД
• бесшумный
• не требует отдельного помещения котельной и стационарного дымохода
• простота и удобство монтажа и сервиса
• отступ от боковой стены при установке котла не требуется
• быстрая и точная диагностика
• эксплуатация котла на природном или сжиженном газе
• изящное управление
• легкий доступ к комплектующим
• функция быстрого старта ГВС
• подача воздуха для горения из атмосферы
• функция мягкого старта
• небольшой вес (40 – 42 кг)
• возможность эксплуатации котлов с использованием системы автоматики WRS
• гарантия на котел – 2 года.

Высококачественные компоненты котла:

• насос Grundfos
• гидравлический блок Grundfos
• вентилятор Fime/EBM papst
• комбинированный газовый клапан SIT

• устройство регулирования SIT
• горелка Worgas (Германия)
• пластинчатый теплообменник ГВС
  из нержавеющей стали

Инновационная система управления модели котла Wolf CGG-1K-24 включает в высокоэффективную автоматику, которая корректирует работу аппарата в соответствии с колебаниями окружающей температуры (наружные и комнатные датчики). Котел оснащен особым модулем ART, посредством которого можно задать программу работы на весь день. имеется возможность управлять котлом дистанционно, для чего необходимо подключить пульт.

1– Сетевой выключатель

2 – Светящаяся окружность. Мигает зеленый – питание включено, запрос на тепло отсутствует. Горит зеленый – запрос на тепло: насос работает, горелка выключена. Желтый мигает – сервисный режим. Горит желтый – горелка включена, пламя горит. Красный мигает – неисправность.

3 – Кнопка сброса

4 – Регулятор температуры ГСВ. Диапазон регулировки от 1 до 9 на регуляторе соответствует температуре ГВС 40-60°C. При подключении к котлу внешнего устройства регулирования температура ГВС, установленная на данном регуляторе, игнорируется. Температура устанавливается на внешнем устройстве регулирования.

5 – Регулятор температуры воды в системе отопления. Диапазон регулировки от 2 до 8 на регуляторе соответствует температуре воды в системе отопления 40-80°C. При подключении к котлу внешнего устройства регулирования температура, установленная на данном регуляторе, игнорируется.

6-7 – Термометр и манометр. В верхней зоне отображается фактическая температура воды в системе отопления. В нижней зоне отображается давление воды в системе отопления.

Схема устройства

Конструкция этого газового настенного котла включает следующие важные элементы:

• Дифференциальное реле давления
• Вентилятор дымоудаления
• Ограничитель температуры
• Камера для сбора выхлопных газов
• 1-ый датчик температуры в подающей линии
• 2-ой датчик температуры в подающей линии
• Газовая горелка
• Электрод поджига
• Датчик пламени
• Расширительный бак системы отопления
• Воздушный, предохранительный и трехходовой клапаны
• Фильтр контура отопления
• Комбинированный газовый клапан
• Котловой насос
• Датчик расхода и температуры горячей воды
• Фильтр холодной воды с ограничителем расхода
• Байпас

Похожие котлы

Сравнить

Тип:	газовый, конвекционный
Количество контуров:	двухконтурный
Мощность:	28 кВт

Цена: по запросу

Видеогалерея

Нужна помощь в выборе модели?

Наши специалисты бесплатно проконсультируют по интересующим Вас вопросам.

Котел газовый настенный Wolf CGG-1K-24, (Германия), характеристики, описание

• Описание
• Документация (1)
• Отзывы (1)

• насос Grundfos
• гидравлический блок Grundfos
• вентилятор Fime/EBM
• комбинированный газовый клапан SIT
• устройство регулирования SIT
• горелка Worgas
• пластинчатый теплообменник ГВС из нержавеющей стали

Варианты организации дымоудаления:

1. Горизонтальный коаксиальный дымоход
2. Раздельная система дымоудаления
3. Вертикальный коаксиальный дымоход

Данные отопительного котла

• Родина бренда (Германия)
• Сборка

  Германия

• Производитель

  Wolf

• Код товара в магазине

  01-28-0001

• Гарантия

  24 мес.

• Источник энергии

  газовый

• Работа на природном газе

  да

• Работа на сжиженном газе

  опция

• Камера сгорания

  закрытая (турбо)

• Установка

  настенный

• Тип

  двухконтурный

• Погодозависимая автоматика

  нет

• Доп. управление

  нет

• Протокол
• Основной цвет

  белый

Технические характеристики

• Мин. полезная мощность

  9.40 кВт

• Макс. полезная мощность

  24.00 кВт

• КПД

  93.0 %

• Макс. расход природного газа

  2.8 м³/час

• Макс. расход сжиженного газа

  2.1 кг/час

• Расширительный бак

  есть, на 8.00 л

• Диаметр дымохода

  60/100

• Напряжение сети

  220 В.

• Потребляемая мощность

  120.0 Вт

• Уровень шума

  38 дБ

Характеристики отопления

• Теплообменник

  раздельный

• – первичный

  медный

• – вторичный

  нерж. сталь

• Максимальное давление в системе

  3.0 бар

• Циркуляционный насос есть, Grundfos
• Использование антифриза

  нет данных

• Отапливаемая площадь

  до 240.0 м²

• Отапливаемый объем

  до 672 м³

• Мин. t системы отопления

  40.0 ⁰C

• Макс. t системы отопления

  90.0 ⁰C

Характеристики ГВС

• Производительность ГВС (Δt=25C)

  12.000 л

• Производительность ГВС (Δt=35C)

  8,6 л

• Режим “Лето”

  есть

Размеры, вес, подключение

• Габариты (ВхШхГ)

  855x440x393

• Масса НЕТТО

  40. 00 кг

• Масса БРУТТО

  44.00 кг

• Вход холодной воды

  3/4″ (Ø 20)

• Выход горячей воды

  3/4″ (Ø 20)

• Подающая линия контура отопления

  3/4″ (Ø 20)

• Обратная линия контура отопления

  3/4″ (Ø 20)

• Подача газа

  “

Сертификаты, паспорта, руководства к Wolf CGG-1K-24

Руководство по эксплуатации Wolf CGG-1K1,3 MБ –

К сожалению, конвекционный газовый котел Wolf CGG-1K-24, 24 кВт, двухконтурный больше не производится. Вы можете обратиться к любому из наших менеджеров для подбора оборудования с аналогичными характеристиками.

Динамика изменения цены (В РАЗРАБОТКЕ)

WOLF CGG-1K-24 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” Распечатай эту страницу

Содержание

2

• страница из 36

• Содержание
• Оглавление
• Поиск неисправностей
• Закладки

Advertisement

Table of Contents

• Operating Instructions

• Table of Contents

• Safety Instructions

• Safety Instructions / Standards and Regulations

• Control / Function / Operation

• Габаритные/установочные размеры

• Компоновка CGG-1K-24/28

• Информация о позиционировании / Установка

• на готовых стенах

• на незаконченных стенах

• Стоп газовый газовый бабочек. Система

• Ввод в эксплуатацию/проверка давления подачи газа

• Отображение/изменение параметров управления

• Limiting the Maximum Output

• Selecting the Pump Stage

• Selecting the Pump Stage

• Commissioning Report

• Inspection and Maintenance / Service Report

• Service Report

• Cgg- 1K

• Сервис

• Переход на другие типы газа

  • Cgg-1K

  • Перевод на другие типы газа

• Flue Gas Test

• Wiring Diagram

• Specification

• Troubleshooting

• Fault / Cause / Remedy

• EC Declaration of Conformity

Technik,

die dem Menschen dient.

Установка и

Газовый настенный котел

CGG-1K-24/28

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Тел. +49-8751/74-0 · Факс +49-8751/741600 · Интернет: www.wolf-heiztechnik.de

3062087_0207

1

Арт. 30 62 087

Возможны изменения

07.02.

GB

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Wolf CGG-1K-24

Это руководство также подходит для:

Cgg-1k-28

CGG-1K – WOLF – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Компетентный бренд систем энергосбережения НОВИНКА Газокомбинированный котел CGG-1K-24/28

Газовый комбинированный котел CGG-1K • Комнатный герметичный газовый комбинированный котел с дымоходом для низкотемпературного отопления и ГВС. подготовка со встроенной ГВС теплообменник из нержавеющей стали • сертифицирован в соответствии с действующими директивами EG • пригоден для температуры подачи до 90°C, максимально допустимое рабочее давление при обогреве 3 бар и ГВС. 10 бар, для работы со скользящим опусканием, производительность регулируется модуляцией, заводская комплектация для работы на природном газе H, комплект для перехода на газ для принадлежности B/P • Управление с поддержкой eBus для подключения цифрового устройства управления Wolf • с…

Стандартное управление ВКЛ/ВЫКЛ кнопка сброса переключатель температуры отопительной воды кольцо с подсветкой г.в.в. Переключатель температуры Кольцо индикатора с подсветкой для отображения состояния Термометр Манометр Дисплей Мигает зеленым 7 1 9 8 2 5 4 6 7 3 8 2 Горелка ВКЛ, пламя устойчиво Мигает красным 6 Режим проверки выбросов Постоянно желтый 3 Запрос на тепло: насос работает, горелка ВЫКЛ Мигает желтым 5 Режим ожидания (питание включено, горелка выключена) Горит зеленым 4 Пояснение Неисправность Регулятор температуры ГВС Диапазон настройки 1-9соответствует температуре баллона 40-60°С. В сочетании с регулирующим термостатом для настенного…

Принадлежности для регулирования Стандартный регулятор; входит в стандартный комплект поставки газового котла Комнатный термостат Двухпроводная шина eBUS Модуль управления BM (включая наружный датчик) в качестве регулирующего термостата с погодной компенсацией • • • • • • • • • • Модуль управления BM с настенным основанием (принадлежность) в качестве дистанционного управления Временные программы для ГВС и ЦО ЖК-дисплей с фоновой подсветкой Простое текстовое руководство по меню Управление поворотным переключателем с функцией ключа 4 функциональные клавиши для часто используемых функций (отопление, ГВС, понижение, информация) Установка либо внутри котла. ..

Принадлежности для управления ART • Аналоговый регулятор температуры помещения с дневной программой для ГВС и отопления • Температура подачи в зависимости от температуры в помещении • Дисплей для отображения температуры в помещении, времени и сообщений о неисправностях • Защита от замерзания в зависимости от температуры в помещении Двухжильный кабель eBUS AWT • Аналоговый погодозависимый терморегулятор с дневной программой для ГВС и центрального отопления • Погодозависимая температура подающей линии • Дисплей для отображения комнатной температуры, наружной температуры, времени и сообщений о неисправностях • Настройка комнатной температуры • Защита от замерзания • Автоматическое энергосбережение устройство. ..

Типы воздуховодов/дымоходов Тип C 12 x C 42 x Соединение с наружной стеной (LAS) Соединение с влагостойким дымоходом LAS (LAS) макс. длина трубы от центра колена котла до патрубка 2 м (LAS) макс. длина* [м] CGG-1K-24/28 5/5 Расч. соотв. DIN 4705 (производство LAS) B 32 Дымоход внутри воздуховода с горизонтальным концентрическим соединительным патрубком. Макс. труба центр котла колено к патрубку 2 м (открытый дымоход) Расчет. соотв. DIN 4705 (Производство дымоходов) C 32 x Вертикальная дымоходная труба для установки в воздуховоде с вертикальным концентрическим соединительным патрубком 5/5 C…

Принадлежности Принадлежности для управления Комнатный термостат Аналоговый регулятор комнатной температуры ART Аналоговый регулятор температуры с погодной компенсацией AWT Рабочий модуль BM Розетка для рабочего модуля BM в качестве пульта дистанционного управления Смесительный модуль MM Солнечный модуль SM1 Телефонный выключатель Максимальный термостат Радиопульт дистанционного управления Дистанционный наружный датчик Радиоприемник для наружный радиодатчик и радиоуправление Гидравлические аксессуары и аксессуары для подключения газа Трехходовой смеситель латунь 3МГ/DN20 квс 6,3 3МГ/DN25 квс 12 3МГ/DN32 квс 18 Мотор для смесителя Комплект соединительных деталей для настенной установки.
