Котел чугунный кчм 5: Технические характеристики и отзывы владельцев

Содержание

Технические характеристики и отзывы владельцев

Содержание
  1. Устройство и технические характеристики
  2. Преимущества и недостатки
  3. Особенности установки и подключения
  4. Отзывы владельцев
Введение

Традиционно, отечественные котлы пользуются особой популярностью среди владельцев дач и частных домов. Сегодня мы представляем вашему вниманию еще один отопительный прибор российского производства – твердотопливный котел КЧМ-5. Давайте рассмотрим поподробнее его конструкцию, узнаем в чем его преимущества, узнаем пользователей мнение о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.

Вначале скажем пару слов о самом производителе. ОАО «Кировский завод» имеет богатый опыт чугунного литья который насчитывает более 250 лет. Помимо отопительных котлов на твердом топливе завод также выпускает газовые, жидкотопливные, печи и камины, а также много различных других изделий из чугуна.

Котел КЧМ-5 является универсальным устройством с очень необычной конструкцией. Давайте подробно рассмотрим в чем особенность этих отопительных приборов.

Устройство и технические характеристики

Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

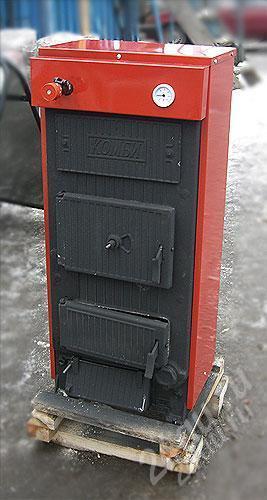

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас. Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:

  • Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
  • На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
  • На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
  • Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
  • Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

Рассмотрим основные технические характеристики с официального сайта производителя:

Количество секций 3 4 5 6 7 8 9
Мощность, кВт 21 30 40 50 60 70 80
Площадь помещения, м² 210 300 400 500 600 700 800
КПД не менее, % 78
Расход угля, кг/ч 3,3 4,6 6,1 7,6
9,1
10,6 12,0
Цена, руб 42 900 50 600 57 200 73 700 86 900 96 800 107 250

Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.

Вернуться к оглавлению

Преимущества и недостатки

Итак, какими же достоинствами обладает котел КЧМ-5 по сравнению с его твердотопливными собратьями. Рассмотрим их по порядку:

  • Благодаря использованию чугуна, испытанной годами конструкции и качеству изготовления, КЧМ-5 прослужит вам не менее 25 лет.
  • Одним из основных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования, он может быть переведен на другой вид топлива, такой как газ, дизель, топливные гранулы.
  • Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при работе любого агрегата.
  • Использование секционного теплообменника позволило создать внушительный модельный ряд различных мощностей от 20 до 80 кВт.
  • Конструктивные особенности, а также наличие теплоизоляции позволило добиться КПД минимум в 78 процентов при работе на дровах и угле.
Совет: Наиболее предпочтительным топливом на котором достигается лучший КПД является уголь антроцит диаметром 40-60 мм. Дрова следует использовать с влажностью не менее 20%. При более влажном топливе КПД котла будет значительно снижаться.
Фото 3: Загрузочная камера бытового котла КЧМ-5

К недостаткам моделей КЧМ следует отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с пиролизными твердотопливными котлами длительного горения. Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной системы дымохода.

Вернуться к оглавлению

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

  1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
  2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
  3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.
Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

  1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
  2. Устройство подключается к системе отопления и дымохода.
  3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Вернуться к оглавлению

Отзывы владельцев

Естественное желание любого, кто планирует купить котел КЧМ-5 это узнать об опыте его использования от владельцев частных домов и дач. Приведем несколько отзывов с профильных форумов:

Долго выбирал твердотопливный котел для своего загородного дома, в конечном счеты выбор пал на КЧМ-5. Дом двухэтажный, построен из пенобетонных блоков, утепления нет, чердак и подвал холодные. Установил 7-секционнный КЧМ-5 на 60 кВт. По расходу топлива могу сказать следующее: за отопительный сезон ушло около 70 тонн угля. С учетом отсутствия утепления очень даже неплохо, понятно, что дом надо утеплять и расход будет меньше. Топил в среднем 2 раза в день. Из минусов могу выделить лишь маленький объем зольника. Он быстро заполнялся и приходилось часто чистить. Пришлось его немного модернизировать.

– Сергей Николаевич, Уфа
Фото 5: Расширение зольника отопительного котла КЧМ-5

Владею трехэтажным частным домом площадью по 120 м² этаж. Дом утеплен вполне прилично. Для отопления решил купить твердотопливный котел КЧМ-5 комби из 6 секций на 50 кВт. Топлю красноярским бурым углем 2-4 раза в день в зависимости от температуры на улице.

Расход угля примерно 3 тонны в месяц. Есть мысли поставить в пару ему электрокотел, чтобы ночью не вставать. Котел пока нравится, КПД конечно низковат по сравнению с импортными моделями, ну зато и цена устройства соответствующая.

– Виктор, Красноярск
Фото 6: Установка и подключение котла КЧМ-5 в котельной загородного дома

Построил недавно дом загородном, встала проблема его отопления. Площадь дома 240 м² пока утеплен слабо, но работаю над этим. После долгих раздумий установил чугунный котел КЧМ-5. Пока в месяц уходит около 1 — 1,5 тонны угля, думаю после утепления расход снизится вдвое. Очень прельщает возможность перехода на пеллеты, но пока денег нет, все уходит на утепление дома.

– Олег Петрович, Новосибирск

Надеемся наш обзор помог вам разобраться, что это за зверь такой котел КЧМ-5. В дополнение к изложенному посмотрите видео об этих устройствах:

Вернуться к оглавлению Заключение

Как вы видите из нашего обзора, КЧМ-5 надежные и долговечные устройства. Их универсальность с легкостью позволяет перейти на другой вид топлива в случае необходимости, а чугунный теплообменник прослужит десятилетия. Если вы ищете недорогой и надежный твердотопливный отопительный котел, то советуем вам внимательно присмотреться к КЧМ-5.

Котел КЧМ 5 технические характеристики

Подробнее о котле КЧМ 5, технических характеристиках и преимуществах — в этой статье.

Чем КЧМ 5 отличается от аналогов?

Название «КЧМ» расшифровывается как «котел чугунный модернизированный». Чугунные котлы, работающие на твердом топливе, считаются одними из самых дорогих и надежных. По сравнению с теми же стальными аналогами, чугунные стоят в 1,5 раза дороже. Объясняется это, в первую очередь, высокой стоимостью чугуна и высокими затратами, связанными с отливкой этого металла.

Несмотря на это, стоимость чугунного котла от Кировского завода в несколько раз ниже, чем цена аналогичных моделей зарубежных производителей.

Главное отличие КЧМ 5 — это его многотопливность: устройство способно работать на твердых видах топлива (уголь, дрова, торф), жидком топливе (керосин, бензин, масло) и газообразном (природный или сжиженный газ). Работа на жидком и газовом топливе требует доработки устройства, которая предусмотрена производителем.

Назначение КЧМ — обеспечение теплом и горячей водой жилых домов, общественных зданий и производственных объектов.

Котел выгодно отличается от своих аналогов долгим сроком службы, который, по уверениям производителя, составляет не менее 25 лет.

Изначально котел производится с одним контуром, однако производителем предусмотрены технические решения, способные реализовать возможность подведения второго контура для обеспечения объекта горячей водой.



Отзывы владельцев о КЧМ 5

Мнения пользователей об этом устройстве не всегда совпадают в оценках. Большинство отзываются о котле в превосходной степени, уверяя, что аппарат полностью удовлетворяет.

Однако некоторые владельцы этого оборудования отмечают не всегда удовлетворительное качество его сборки: наличие зазоров в тяговом механизме, влияющих на мощность котла. Многие устраняют этот недостаток своими силами, путем наложения пломб из глины или керамического герметика.

Котел КЧМ 5, отзывы о котором обозначены выше, также часто осуждается пользователями за малый объем зольников. Недостаточный объем камеры для золы вынуждает осуществлять чистку зольника чаще, чем хотелось бы.

Среди отрицательных о котле КЧМ 5 отзывов также встречаются упоминания о том, что жаропрочная решетка отопительного устройства требует доработки либо замены, так как в силу конструктивной погрешности имеет свойство трескаться при сверхвысоких температурах.

Кроме вышеперечисленных недостатков котла в остальном пользователи отзываются об устройстве крайне положительно, особенно отмечая его относительно низкую стоимость, большую мощность и современный дизайн.

Конструктивные особенности

КЧМ имеет строение в виде секций, которых, в зависимости от модели, может быть от 3 до 9. Соответственно количеству секций меняются технические характеристики прибора — его мощность, длина котла, объем и размер топки, объем водяного бака, расход топлива.

Так, в комплектации на 3 секции котел КЧМ 5 технические характеристики имеет следующие: габариты 1150х500х715 мм, диаметр отверстия для патрубка — 15,3 см, объем топочного бака — 35 л, Размер топочного бака 320х210 мм, объем водяного котла 35 л, теплопроизводительность — 21 кВт, отапливаемая территория — 210 м2, расход антрацита 3,3 кг/час.

В комплектации на 9 секций котел КЧМ 5 технические характеристики имеет такие: длина устройства — в 2 раза больше, объем топки у такого котла — 153 литра, а объем водяного бака — 107 литров, теплопроизводительность — 80 кВт, котел способен обогреть 800 м2 при расходе антрацита в 12 кг/час.

Достоинства КЧМ 5

Отдельно стоит сказать о положительных моментах в эксплуатации устройства:

  • Теплообменник котла и другие основные детали выполнены из материалов очень высокого качества, поэтому обладают большим эксплуатационным ресурсом.
  • Котел имеет технически-предусмотренные возможности к модернизации и совершенствованию.
  • Эксплуатация котла не представляет сложностей для обывателей.
  • У устройства нет особых требований по тяге, что делает возможным его использование в любую погоду, в том числе при полном безветрии.
  • Путем увеличения/уменьшения количества секций можно варьировать технические характеристики устройства.
  • Техническая возможность перевода котла на другие виды топлива (жидкое и газообразное).

Котел КЧМ-5-К 17М1 (96 квт - САБК

КЧМ 5 КОМБИ

Газовый отопительный котел КЧМ-5 с водоохлаждаемыми колосниками имеет номинальную тепловую мощность в диапазоне от 27 до 96 кВт. Собранный пакет представляет собой законченную конструкцию из секций трех видов: передняя, задняя, средняя.

Между ними устанавливается специальный чугунный конусный ниппель за счет чего достигается высокая герметичность. Для усиления начальная и конечные секции комплектуются чугунными ушками, через которые на весь пакет устанавливаются стяжные шпильки, предотвращающий его разъезд по швам. Швы образованные ребрами обмазываются специальной теплоизолирующей мастикой, чтобы обеспечить необходимую газоплотность. Теплопроизводящее устройство КЧМ-5-К поддерживает режим работы с принудительной и естественной циркуляцией теплоносителя (вода, антифриз).

Открытая камера сгорания, и КПД от 75 до 78 (85-89 на газе) процентов, зависит от качества и сорта твёрдого (жидкого) топлива (например, уголь, дрова). Основное предназначения аппарата – это обогрев жилых и не жилых помещений различного характера и назначения с возможностью подключения бойлера косвенного нагрева, врезанного прямо в систему отопления. Для полного соответствия ГОСТ 20548 и высокому качеству отпускаемой с нашего склада продукции – продукция проходит двойную опрессовку и внешний осмотр, при которой исключается возможность любого брака. Для продления срока службы желательно использовать начальную водоподготовку. При поступлении в котел загрязненного теплоносителя на стенках теплообменника образуется отложение солей и прочих нежелательных примесей, которые его забивают - в связи с чем лопаются средние и крайние секции от неравномерного нагрева. Котлы приходят в состояние негодности.

Снаружи чугунный пакет котла КЧМ обёртывается минеральной высокотехнологичной изоляцией для гашения более чем 95% всех возможных теплопотерь. Используемая вата не влияет на здоровье человека и окружающую среду.

Поверх утеплителя монтируются декоративные панели ярко красного цвета, что придает ему некую брутальность и узнаваемость бренда. Спереди на нем установлен температурный датчик (капиллярного типа) фирмы Ceval изготовленный специально на заказ в Италии. На передней секции Вы сможете обнаружить две основных (или три в старых модернизациях) дверцы. Дверца загрузочная, шуровки, зольниковая. В новых модификациях отверстие под загрузку и шуровки объединено под одну большую общую дверь. Поскольку на протяжении нескольких лет данное оборудование претерпевало различного рода изменения, и Вы не уверены в том какая из запчастей Вас интересует и хотите более подробно с примерами ознакомиться поближе, рекомендуем Вам посетить наш блог, в котором это очень наглядно и понятно описано.


Принцип работы

Максимальная универсальность заключается не только в выборе сжигаемого топлива (твердое или газовое), но и в вариантах его подключения к системам отопления. Например, из-за правильной формы строения секций – котёл можно будет подключить спереди, сзади или комбинировать вход сзади, выход спереди и наоборот. Для более правильного, равномерного прогрева согласно нашему опыту по ремонту и установке – советуем Вам осуществить подключения комбинированного образца.

Для максимально эффективного снятия и отдачи тепла, между передней и средней секции установлен специальный перегораживающий лист для удлинения газохода котла.

Патрубок на выходе может комплектоваться вентилятором для принудительного удаления скопившихся дымовых газов в конвективной части теплообменника. Диаметр газохода для всех котлов имеет стандартный технологический размер равный 203 мм. На маленькие котлы в комплекте Вы найдете переходной патрубок с 203 под 153 размер.

Для управления котлом в твердотопливной комплектации используется тягорегулятор Honeywell, который осуществляет автоматическую настройку тяги в поддувале в зависимости от выбранного температурного режима кочегаром или оператором котельной.

Для управления газовой модификации применяется два вида газоуправляющих автоматик марок САБК-8-50 Т2 У (до 50 кВт), САБК-8-110 М 3 (до 96 кВт) (энергонезависимые) и КАРЭ-50 исп. 1 (до 96 кВт), КАРЭ-50 (до 50 кВт) – энергозависимые. В отверстие шуровочной дверцы на передней секции устанавливается газовая горелка КОНТУР, которая в зависимости от мощности оборудования КЧМ-5-К имеет различную длину.


Исполнение 17М1

Комплект поставки

КЧМ 5 К мощностью 80 квт собираются из 9 чугунных секций: 2 крайних и 7 средних. В зависимости от предоставленной комплектации котел КЧМ может быть оборудован дутьевым вентилятором с завода изготовителя. Имеют сертификат соответствия № РОСС RU.MX03.B00990 и Разрешение Федеральной службы по экологическому, технологическому и атомному надзору РФ № РРС 00-21072. Поставляется на поддоне в деревянной обрешетке обтянутый плотной термоусадочной пленкой.

В технической документации имеет следующее паспортное обозначение КЧМ-5-К-03М1 9с ТУ21-469-029-95

Под заказ готовы для Вас произвести сборку котлов мощностью до 110 кВт. За счет увеличения количества средних секций с 9 до 12 штук. Единственным минусом в выборе данной комплектации будут значительные неудобства при техническом обслуживании дорогостоящего оборудования и его чистки по мере засорения сгоревшими остатками твердого топлива.

Если КЧМ вам не подходит по техническим характеристикам отапливаемой площади – у нас присутствует возможность соединить в каскад до 5 штук.

Основные преимущества

  • Высококачественный чугун соответствует ГОСТ, не подвержен коррозии со сроком службы до 25 лет. Полное соответствие техническим условиям ТУ21-469-029-95.
  • Улучшенная и модернизированная конструкция проверенная годами десятками тысяч клиентов по всей России от Калининграда до Владивостока.
  • Строгий контроль качества каждой производимой детали на территории завода изготовителя. Нашей организацией так же производится дополнительная опрессовка товара с избыточным давлением с удалением из водяных каналов формовочного песка перед отгрузкой его конечному заказчику.
  • Несложное обслуживание и уход. Высокая ремонтопригодность.
  • Очень низкие требования к дымовой тяге.
  • Широкий модельный мощностной ряд.
  • Трехходовой теплообменник (важен при сжигании газового топлива)

Возможные минусы

  • Не терпит частых подпиток холодного теплоносителя в систему отопления.
  • Достаточно высокий расход газа по сравнению с зарубежными аналогами.

Прочая информация

Твердотопливный котел КЧМ-5 (8 секции) - Твердотопливные котлы

Котел универсальный чугунный КЧМ-5 секционный производство - ОАО «Кировский завод» подходит для отопления зданий с водяным отоплением как с естественной так и принудительной циркуляцией теплоносителя.

Котел универсальный чугунный КЧМ-5, отлично подходит для отопления дома, коттеджа, рабочих помещений. Длительный срок работы котла КЧМ-5 ,минимум 25 лет при правильном соблюдении эксплуатационных инструкций. Фронтальная загрузка топлива с удобной загрузочной дверцей.

Огромное преимущество котла КЧМ-5 это его универсальность - котел, можно в последствии переоборудовать для работы на газе, дизельном топливе или отработке, путем установки дополнительной (соответствующей ) горелки.

Котел производится мощностью от 21 кВт до 110 кВт. Котел универсальный чугунный КЧМ-5 работает на твердом топливе (уголь, дрова, брикеты твердого топлива, торф и т.д.), для автоматического регулирования тяги оснащен тягорегулятором Honeywell.

Преимущества котла :

1. Большой срок службы

2. Простое обслуживание и уход.

3. Низкие требования к дымовой тяге.

4. Простое изменение мощность путем подбора количества секций котла.

7. Простота переоборудования котла для использования газового или жидкого топлива.

8. Высокое рабочее давление.

Наименование параметров

Числовые значения

Примечание

Номинальная теплопроизводительность, кВт

21

30

40

50

60

70

80

При работе на антраците

Количество секций, шт.

3

4

5

6

7

8

9



Отапливаемая площадь, м 2

210

300

400

500

600

700

800

При высоте потолка
2,8 м

КПД, %

77,6

78,3

78,8

79,2

79,6

79,8

80,0



*Расход антрацита среднесуточный сезонный (при Qнр=30 МДж/кг), кг, не более

35

50

70

85

105

125

140

При номинальной теплопроизво-дительности

Длина L, мм

700

820

940

1060

1180

1300

1420

см. рис. 5.1

Высота, мм, не более

1150

Ширина, мм, не более

500

Объем топки, л

35

55

75

95

115

135

155



Объем водяной полости котла, л

35

47

59

71

83

95

107



Масса, кг, не более

244

310

376

442

508

574

640

для класса «С»



Сечение, см 2

156

156

196

236

276

314

314



Высота, м

5

6

7

8

10

12

12



Температура продуктов сгорания на выходе из котла, 0С, не более

250



Концентрация в сухих неразбавленных продуктах сгорания (при Т=0 0С, Р=760мм.рт.ст., a=1), не более
СО, мг/м3

10 000



Разрежение за котлом, Па

от 15 до 25

от 25 до 40

ориентировочно

Газовый котел КЧМ-5

___________________________________________________________________________

КЧМ-5 - котел чугунный модернизированный. Это универсальный отопительный водогрейный чугунный секционный котел, который предназначен для теплоснабжения зданий, сооружений и жилых домов строительным объемом до 2240 м3 , оборудованных системой отопления с естественной или принудительной циркуляцией теплоносителя.

Котлы работают на твёрдых видах топлива: на угле, дровах, брикетах твёрдого топлива, торфе и т.п. Для использования низкокачественного твердого топлива надополнительно устанавливается вентилятор принудительного дутья ПД.

Для автоматического поддержания заданной температуры теплоносителя дополнительно на водогрейный чугунный секционный котел КЧМ-5 устанавливается тягорегулятор РТ-2Т. Котлы легко переоборудуются для работы на газообразном и жидком топливе.

Конструкция дымоходов и дымовой трубы должна обеспечивать рекомендуемое разрежение за котлом. Размер патрубка дымохода рассчитан на максимальную мощность, сечение выбрано исходя из скорости дымовых газов.

При обеспечении рекомендуемого разрежения, подтвержденного расчетом проектной организации, допускается подключение двух и более агрегатов к одной дымовой трубе, а так же к дымовым каналам меньшего сечения.

Преимущества чугунного газового котла КЧМ-5:

- Выполнен из чугуна.

- Более высокое рабочее давление по отношению к стальным моделям.

- Большой срок службы.

- Прост в эксплуатации и неприхотлив к топливу.

- Низкие требования к дымовой тяге.

- Большой диапазон мощностей (кВт) от 21кВт до 80кВт.

- Возможность переоборудования для сжигания газового или жидкого топлива.

- Компактен - занимает более маленькую площадь по сравнению с аналогами.

- Энергонезависим - работает в независимости от наличия электроэнергии.

Конструкция газового чугунного котла КЧМ-5

В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды.

К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.

Пакет агрегата изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.

Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла КЧМ-5 в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.

Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.

Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.

В котле с количеством секций до пяти включительно устанавливается между передней и средней секцией перегораживающий лист, удлиняющий конвективный газоход. При использовании газообразного и жидкого топлива перегораживающий лист устанавливается на агрегаты всех секционностей.

Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.

Рекомендации к расположению газовых котлов КЧМ-5:

- Агрегат должен быть расположен в хорошо проветриваемом помещении с учетом правил пожарной безопасности.

- Монтаж производится на полу из негорючего материала.

- Котел установить на негорючую подставку, которая шире на 100 мм, чем основание котла.

- В случае установки агрегата в подвале, рекомендуется его установить на цоколь с минимальной высотой 50 мм.

Монтаж и установка газового чугунного котла КЧМ-5

Монтаж котла КЧМ-5, топливопровода, системы отопления производится в следующем порядке:

- Установить агрегат на цоколь.

- Подключить трубопроводы системы отопления.

- Для котлов до 5-ти секций подключение производится сзади, для 6-9-ти секционных котлов используется диагональная схема подключения.

- Установить патрубок дымохода на агрегат и подсоединить его к дымовой трубе.

- При использовании для сжигания газового или жидкого топлив установить соответствующие горелки и выполнить монтаж топливопроводов.

Заполнение отопительной системы водой:

- Вода для заполнения газового котла КЧМ-5 и отопительной системы должна быть чистой и бесцветной, без суспензий, масла и химически агрессивных веществ, общей жесткостью не более 2мг.кв/дм3. Применение жесткой воды вызывает образование накипи в системе, снижает теплотехнические параметры и вызывает разрушение секций агрегата.

- Если жёсткость воды не отвечает требуемым параметрам, вода должна быть обработана. Отложение 1 мм известняка снижает в данном месте передачу тепла от металла к воде на 10 %.

- В течение отопительного сезона необходимо поддерживать постоянный объем отопительной воды в отопительной системе. Воду из котла и отопительной системы нельзя выпускать или брать ее для разных нужд, за исключением необходимого ремонта и т.д.

- При выпуске отопительной воды и дополнении новой повышается опасность коррозии и образования отложений. Если необходимо дополнить воду в отопительной системе, дополняем всегда в охлажденный котел, чтобы исключить растрескивание секций.

- После заполнения агрегата и отопительной системы водой необходимо проверить герметичность всех соединений.

- Окончание установки и проведение испытания должно быть записано в соответствующем разделе паспорта.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Чугунный твердотопливный котел КЧМ-5-К, 3 секции в Санкт-Петербурге (Котлы отопительные)

Универсальный чугунный котел, идеально подходящий для отопления загородного дома, дачи, коттеджа, производственных помещений. Большой срок службы (не менее 25 лет при соблюдении условий эксплуатации), удобная фронтальная загрузка топлива за счет большой загрузочной дверцы.

В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком. Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской. Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода. Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции. Для достижения большей мощности котлы могут объединяться в каскад. Для приготовления горячей воды используются проточные и накопительные водонагреватели. Котел поставляется на поддоне в деревянной обрешетке обтянутый плотной термоусадочной пленкой.

ФотографииКупить чугунный твердотопливный котел кчм-5-к, 3 секцииЗаказатьУточнить ценуИли свяжитесь с продавцомСообщениеПостарайтесь кратко описать суть вашего вопроса продавцу (минимум 20 символов)ФИОТелефонE-mailОтправляя вопрос, вы соглашаетесь с пользовательским соглашением ознакоми(лся/лась) и принимаю егоВернуться назадв раздел "Котлы отопительные"
Смотрите также товары категории "Системы водяного обогрева"
Котлы электроводогрейные
Системы водяного отопления
Котлы отопительные
Энергосберегающие отопительные электроустановки
Энергосберегающие отопительные установки
Котлы водогрейные
Подогреватели воды
Котлы отопительные модульные
Котлы стальные водогрейные
Подогреватели водоводяные
Подогреватели пароводяные
Системы водяного обогрева конвекторного типа
Электрические котлы отопления

Котел твердотопливный КЧМ 5

Чугунный универсальный отопительный котел КЧМ-5-К (ОАО “Кировский завод”)

Универсальный чугунный котел, идеально подходящий для отопления загородного дома, дачи, коттеджа, производственных помещений. Большой срок службы (не менее 25 лет при соблюдении условий эксплуатации), удобная фронтальная загрузка топлива за счет большой загрузочной дверцы.

Неоспоримым плюсом котла является его универсальность - котел, изначально предназначенный для работы на твердом топливе, впоследствии может быть переоборудован для работы на газе, дизельном топливе или отработанном масле. Причем стоимость комплекта перенастройки минимальна и комплект перенастройки может быть смонтирован собственными силами покупателя.

Для автоматизации процесса горения котел может быть укомплектован тягорегулятором HONEYWELL(в комплектации -03) либо дутьевым вентилятором с панелью управления (в комплектации -05). Следует иметь ввиду, что комплектация -05 энергозависимая, т.е. для работы котла необходимо напряжение в сети 220В.

Котел серийно производится мощностью от 21 кВт до 80 кВт.

В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.

Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.

Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.

 Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.

Котел поставляется на поддоне в деревянной обрешетке обтянутый плотной термоусадочной пленкой.



Преимущества котла
  • Большой срок службы чугунного теплообменника и всех остальных частей ввиду высокого качества использованных материалов.

  • Проверенная годами конструкция.

  • Проработанная производственная технология на формовочных линиях с постоянным и проверенным качеством производственного процесса .

  • Несложное обслуживание и уход.

  • Низкие требования к дымовой тяге.

  • Мощность в зависимости от количества секций.

  • Возможность переоборудования котла для сжигания газового или жидкого топлива.



Основные технические данные котлов типа КЧМ-5-К

при работе на твердом топливе


Наименование параметров

Числовые значения

Примечание

Номинальная теплопроизводительность, кВт Предлагаем новые беседки с барбекю изготовления dokamin.ru.

21

30

40

50

60

70

80

При работе на антраците

Количество секций, шт.

3

4

5

6

7

8

9



Отапливаемая площадь, м 2

210

300

400

500

600

700

800

При высоте потолка
 2,8 м

КПД, %

77,6

78,3

78,8

79,2

79,6

79,8

80,0



*Расход антрацита среднесуточный сезонный (при Qнр=30 МДж/кг), кг, не более

35

50

70

85

105

125

140

При номинальной теплопроизво-дительности

Длина L, мм

700

820

940

1060

1180

1300

1420



Высота, мм, не более

1150

Ширина, мм, не более

500

Объем топки, л

35

55

75

95

115

135

155



Объем водяной полости котла, л

35

47

59

71

83

95

107



Масса, кг, не более

244

310

376

442

508

574

640

для класса «С»

Дымовая труба:

Сечение, см 2

156

156

196

236

276

314

314



Высота, м

5

6

7

8

10

12

12



Температура продуктов сгорания на выходе из котла, 0С, не более

250



Концентрация в сухих неразбавленных продуктах сгорания (при Т=0 0С, Р=760мм.рт.ст., a=1), не более
      СО, мг/м3

10 000



Разрежение за котлом, Па

от 15 до 25

от 25 до 40

ориентировочно

* в таблице приведен расход антрацита для условий средней полосы России.

Серия

MI® - PB Heat


Жилой чугунный водогрейный котел серии MI® полностью укомплектован и готов к установке в обычных дымоходных системах. Ключевым компонентом котла серии MI® является теплообменник, в котором процент чугуна выше, чем у конкурентов, что обеспечивает долгий срок службы и надежность.Встроенный переключатель тяги, обращенный к передней части, обеспечивает низкопрофильную конструкцию, что позволяет устанавливать его в ограниченных пространствах с низкими потолками. Благодаря непропорциональной пожизненной гарантии на теплообменник, серия MI® - лучший выбор!




Подробнее о продукте:

Тип: Жилой
Конструкция: Чугун
Топливо: Газовое (природное или сжиженное топливо)
Вход: от 70 до 260 MBH
Выход: 58 до 211 MBH
Вентиляция: Natural Осадка
Отделка: Вода
Зажигание: Пилот искры


Серия MI® Содержание воды, галлон
Номер модели Вход, MBH Тепловая мощность 3 , MBH Чистый рейтинг воды 1,2 , MBH АФУЭ 3 ,%
MI-03 70 58 50 82.2 4,72
MI-04 105 86 75 82,1 6,00
MI-05 140 115 100 82,0 7,28
MI-06 175 143 124 82,0 8,56
MI-07 195 160 139 82.0 9,84
MI-08 227,5 186 162 82,0 11,12
MI-09 260 211 183 82,0 12,40
  1. Оценка чистой воды на основе допуска 1,15.
  2. Проконсультируйтесь с заводом-изготовителем, прежде чем выбирать котел для установок с необычными требованиями к трубопроводам и отводам, такими как прерывистая работа системы, обширные системы трубопроводов и т.
  3. Номинальные значения тепловой мощности
  4. и годовой эффективности использования топлива (AFUE) основаны на тесте, проведенном правительством США.

Размеры котла MI® серии

Номер модели котла Длина (глубина) куртки
“A”
Ширина пиджака
«B»
Куртка
Высота
«C»
Задняя часть куртки к вентиляционному отверстию
«D»
Слева от куртки к вентиляционному отверстию
“E”
Размер вентиляционного отверстия Диаметр
“F”
MI-03 26-5 / 8 ″ 12-1 / 2 ″ 31-3 / 8 ″ 20-13 / 16 ″ 6-1 / 4 ″ 5 ″
MI-04 26-5 / 8 ″ 15-7 / 8 ″ 31-3 / 8 ″ 20-13 / 16 ″ 7-11 / 16 ″ 5 ″
MI-05 26-5 / 8 ″ 19-1 / 4 ″ 31-3 / 8 ″ 21-13 / 16 ″ 9-5 / 8 ″ 6 ″
MI-06 26-5 / 8 ″ 22-5 / 8 ″ 31-3 / 8 ″ 21-13 / 16 ″ 11-5 / 16 ″ 6 ″
MI-07 26-5 / 8 ″ 26 ″ 31-3 / 8 ″ 21-13 / 16 ″ 13 ″ 7 ″
MI-08 29-5 / 8 ″ 29-3 / 8 ″ 31-3 / 8 ″ 23-5 / 16 ″ 14-11 / 16 ″ 8 ″
MI-09 29-5 / 8 ″ 32-3 / 4 ″ 31-3 / 8 ″ 24-5 / 16 ″ 16-3 / 8 ″ 8 ″


Какие бывают котлы de брендов? Как выбрать газовый котел

Непосредственное назначение бытовых котлов - обогрев небольших помещений: индивидуальных домов, коттеджей, коттеджей или даже просто квартир.В качестве дополнительных услуг - получение горячей воды для хозяйственных нужд.
Все котлы бытовые водогрейные, низкотемпературные (температура менее 100 ° С) и относятся к классу котлов малой мощности (теплопроизводительность от 4 кВт до 65 кВт).
Бытовые котлы используются везде, где поблизости нет сети центрального отопления или подключение к ней слишком дорогое. В связи с большим спросом на бытовые отопительные котлы есть отличное предложение. Поэтому выпуском котлов данного класса занимается значительное количество крупных фирм.Отсюда большое количество марок и модификаций бытовых котлов.
Однако все эти марки и модификации можно разделить по ряду параметров, определяющих эффективность использования котлов в различных условиях.

Основные параметры, по которым классифицируются котлы отопления бытовые:
- по виду используемого топлива:,
- по материалу теплообменника,
- по способу установки,
- возможность получения горячей воды для хозяйственных нужд,
Возможность получения горячей воды
В зависимости от способа нагрева горячей воды в отопительном оборудовании котлы делятся на одноконтурные и двухконтурные.Как правило, это разделение в первую очередь относится к газовым отопительным котлам.
Котлы одноконтурные предназначены только для обогрева помещений и не имеют системы, обеспечивающей горячее водоснабжение дома. Правда, с подключением водяного теплообменника выносного котла они могут выполнять и функцию нагрева воды. Этот вид котельного оборудования дешевле двухконтурных аналогов и применяется в небольших частных домах.
Двухконтурные котлы выполняют две функции: отопление дома и нагрев воды.Gkotla получила такое название потому, что в их конструкции два контура: один отвечает за отопление, второй - за подогрев проточной воды.
Наиболее распространенные газовые двухконтурные котлы, работающие на природном или сжиженном газе. Обычно они имеют мощность от 20 до 30 кВт, обеспечивая при этом дом примерно 10-14 лирами воды.
Для увеличения количества горячей воды бойлер можно укомплектовать бойлером.

Классификация котлов по типу используемого топлива:

Котлы газовые.
Работают на природном газе или, с расчетными возможностями, на сжиженном газе.
Это самые экономичные котлы на данный момент. У них низкий выброс вредных веществ в атмосферу и наиболее полное сгорание топлива.

Котел Baxi


Газовые котлы - самый распространенный тип котлов, как в России, так и во всем мире. Около половины всех продаваемых котлов - газовые. И это не случайно, ведь на сегодняшний день газ - самое дешевое топливо.Поэтому, если рядом с домом проходит газовая магистраль, то использование газового котла оптимально в подавляющем большинстве случаев.
Газовые котлы, в свою очередь, делятся на:
Котлы атмосферные.
Это самые простые газовые котлы. Процесс горения и выброс газов получается за счет естественной тяги дымохода. Наиболее предпочтительны атмосферные котлы мощностью до 100 кВт.
Преимущества атмосферных котлов - не требует электроэнергии для своей работы, имеет самый низкий уровень шума, это самый дешевый вид газовых котлов.
Недостатки - нестабильность при низких давлениях магистрального газа.
Котлы вентиляторные (напорные).
В тепловентиляторных котлах камера сгорания находится под давлением. Тепловентиляторные котлы по принципу действия очень близки к дизельным котлам, поэтому многие типы вентиляторных котлов позволяют установить дизельную горелку вместо газовой, кроме того есть универсальные горелки, которые могут работать как на газе, так и на дизельное топливо.
Достоинства вентиляторных котлов - возможность работать при пониженном давлении магистрального газа.
Недостатки - повышенный шум, зависимость от электричества, стоимость на 30% дороже атмосферных котлов.
Примеры газовых котлов: бытовые отопительные котлы итальянских фирм: Ariston , Baxi и газовые напольные котлы АОГВ (Россия).

Котлы дизельные (жидкое топливо).
Работает на дизеле. По сути, это те же газовые котлы, только газовое сопло у них заменено на сопло, подающее жидкое топливо. Поэтому в основном они используются там, где нет магистрального газопровода.Дизельные котлы отличаются высоким КПД, поэтому отапливаться могут даже самые большие дачи и загородные дома.

CTC Wirbex 060


У них есть существенный недостаток: дизельное топливо довольно дорогое по сравнению с газом, и сравнимо по цене с электричеством на небольших отапливаемых площадях. Кроме того, котлы на дизельном топливе более склонны к засорению теплообменника сажей, что мешает нормальной работе котла и снижает КПД системы отопления в целом.
Шведская компания CTC-Bentone AB производит широкий ассортимент дизельных котлов марки CTC .
Дизельные котлы имеет смысл устанавливать тогда, когда нет возможности проводить газ и площадь отапливаемого помещения более 100 м2. Для обогрева небольших домов и коттеджей целесообразнее использовать электрокотлы или электрические конвекторы (если это позволяют электрические сети).

Котлы твердотопливные.
Работают на твердом топливе различных видов - буром или каменном угле, дровах, торфяных брикетах и ​​даже опилках.
Котлы этого типа просты и неприхотливы, очень популярны и относительно недороги, так как работают на недорогом твердом топливе.

АОТВ-18 "Дым"


Твердотопливные котлы получили заслуженное признание благодаря доступности и относительной дешевизне используемого топлива. В связи с тем, что привычный каждому уголь или дрова выступают в качестве источника энергии, твердотопливные котлы характеризуются как один из самых простых в эксплуатации видов теплотехники.
Котел на твердом топливе Может использоваться даже там, где не подключены ни газопровод, ни линия электропередачи - они полностью автономны. Это преимущество твердотопливных отопительных котлов в сочетании с невысокой стоимостью котла, доступностью и невысокой стоимостью топлива делает их популярными в России.
Однако твердое топливо имеет определенные недостатки. Самым главным из них является то, что твердотопливный отопительный котел очень затрудняет автоматическую подачу твердого топлива в топку котла.
В среднем одной закладки твердотопливного котла, будь то дрова или уголь, хватает от 6 до 8 часов. Это значит, что после того, как вечерняя кладка твердотопливного котла сгорит (примерно в 6 утра), система начинает остывать.
Кроме того, необходима регулярная чистка камеры сгорания; низкая (например, по сравнению с жидкотопливными котлами) КПД; низкая экологичность (из-за неполного сгорания топлива твердотопливный котел выбрасывает в атмосферу довольно много вредных веществ).
Практически любой отопительный твердотопливный двухконтурный котел можно перевести на газовое топливо. Для этих целей большинство заводов, производящих твердотопливные котлы, производят или заказывают газовые горелки специально для своих твердотопливных двухконтурных котлов.
Несмотря на широкое применение газовых и электрических котлов, твердотопливные котлы пользуются большой популярностью, как на Западе - VIADRUS (Чехия) , а особенно в России: «ДЫМ» , КЧМ-5

Котлы электрические
Электрокотлы чаще всего используются в частных домах.Это связано с их особыми преимуществами, особенно с их невысокой ценой. Электрокотел стоит в несколько раз дешевле дизельного, газового и т. Д. Это позволяет приобретать их любому классу населения.

Эван Стандарт


Следующее преимущество - это простой монтаж и отсутствие необходимости прибегать к услугам профессиональных мастеров по установке отопительного оборудования. За такими котлами уход минимальный.
Простота управления - современные электрокотлы оснащены большим количеством систем, управление которыми сводится к нажатию одной или двух кнопок, размещенных на передней панели управления.Все основные регулирующие функции берет на себя «умная электроника», работающая по одной из данных программ.
Электрические котлы отопления обычно ставят на стену. Это стало возможным благодаря их небольшому размеру. При этом не страдает полезная площадь помещения. Особенно это актуально для небольших домов, в которых принято устанавливать электрические котлы.
Кроме того, в отличие от газового и твердотопливного, электрокотлы не нуждаются в дымоходе.
Электрокотлы - полностью экологически чистые приборы, не выделяющие в окружающую среду вредных веществ.Они максимально безопасны по сравнению с газовыми или твердотопливными котлами, у которых есть открытый доступ к огню.
Пример: электрокотлы шведского производства Evan (также производятся в России) и котлы отечественного производства RusNIT .

Однако есть и недостатки.
Во-первых, это большой расход энергии. Электрокотел потребляет около 1 кВт на обогрев 10 кв. М. Поэтому их использование в больших домах просто нецелесообразно. Поскольку они не могут обеспечить оптимальную температуру, особенно в зимнее время.Во-вторых, у электрокотлов довольно низкий КПД, что является существенным минусом, так как происходит перерасход электроэнергии. В некоторых регионах очень часты перебои в подаче электроэнергии, и это недопустимо зимой для котлов данного типа. Стоимость электроэнергии довольно высока, поэтому постоянно обогревать даже маленькую комнату - дорогое удовольствие.
Таким образом, распространение электрокотлов происходит не так быстро, как других систем отопления. Тем не менее, несмотря на это, электрические котлы широко применяются в загородных домах, которые не используются для сезонного проживания.

Классификация котла по материалу теплообменника

Теплообменник - это сердце котла, важнейший элемент, в котором нагревается теплоноситель. По материалу теплообменника котлы делятся на котлы с чугунным теплообменником и со стальным.
Рассмотрим их сравнительные преимущества и недостатки.
Котлы чугунные.
Срок службы котлов чугунных 25-35 лет, стальных 15-25 лет.
Чугун имеет более высокую коррозионную стойкость, чем сталь. С другой стороны, чугун - материал достаточно хрупкий и боится ударов. Это обстоятельство существенно при транспортировке, когда при погрузке и разгрузке избежать ударов достаточно сложно.
Чугун обладает высокой тепловой инерционностью, т.е. после нагрева долго сохраняется тепло, имеет повышенную коррозионную стойкость к химически активным средам, шламам.

Чугун - хрупкий материал, не работает на изгиб и растяжение и чрезвычайно капризен в осаждении к температурным неоднородностям, в том числе к колебаниям температуры стенок.Следовательно, к эксплуатации чугунных котлов предъявляются жесткие термические требования.
Как правило, они требуют гарантированного принудительного охлаждения котла (с помощью циркуляционного насоса).
Чугунные котлы по сравнению со стальными имеют больший вес и большие габариты.
Чугунные котлы боятся перепада температур на входе и выходе (т.е. чугунные котлы не подавать слишком холодный теплоноситель). Поэтому при использовании чугунных котлов необходим узел смешивания горячей воды с водой на входе.Теплообменник чугунных котлов всегда состоит из отдельных секций. Чугунные котлы благодаря своей массе обладают высокой тепловой инерцией.
Чугунные котлы чаще всего предназначены для сжигания угля или дров, но перевести это на сжигание жидкого топлива или газа несложно. Для этого меняют лицевую панель и устанавливают соответствующую горелку.

Котлы этого класса обычно бывают универсальными, т.е. при установке соответствующего газового обогревателя. Горелки оснащены автоматикой SABK , работающие на природном газе низкого давления.Примером чугунного бытового котла является российский твердотопливный котел КЧМ-5 .
Котел стальной. Сталь
- пластичный материал, хорошо работает как на сжатие - растяжение, так и на изгиб, поэтому легко справляется с большими перепадами температур. Стальной котел не такой хрупкий, как чугунный, и обладает хорошей устойчивостью к ударам, что делает его более безопасным для транспортировки.
Котлы стальные представляют собой цельносварную конструкцию с ресурсом 15-25 лет.
Стальные котлы имеют более эстетичный вид, что немаловажно при отоплении дачи, коттеджа.
Что касается стоимости, то чугунные котлы по одним источникам дороже стальных, по другим - наоборот. Видимо все зависит от конкретной марки котла.
Примером стального отопительного котла является чешский твердотопливный котел Opop .

Недавно появились и медных теплообменников . Для таких теплообменников распределение температуры по стенкам теплообменника практически равномерное (из-за высокой теплопроводности меди) и нагрев воды происходит без локального перегрева.Таким образом, образование отложений кальция в теплообменнике минимально.
Медные теплообменники легкие и устойчивые к коррозии. В связи с этим вся конструкция котла становится проще. Котел с небольшим теплообменником и весом более безопасен, система отопления с таким котлом быстрее реагирует на команды автоматики. В теплообменниках небольшой мощности теплоноситель при нагревании движется с большей скоростью, это предотвращает образование накипи на стенках теплообменника.
У этих котлов есть еще один очевидный плюс - очень высокий КПД, невозможность коррозии и пластичность. Но у таких котлов есть большой недостаток - они очень дороги.

По способу установки:

Возможны два варианта.
Котлы настенные.
Газовые котлы, монтируемые на стену, относительно недавно появились в квартирах и домах, но люди, использующие настенные газовые котлы, уже успели оценить их удобство и эффективность.
Настенные котлы идеально подходят для отопления многоквартирного или многоквартирного дома и приготовления горячей санитарной воды. Они соответствуют всем современным требованиям по минимальному пространству. По сравнению с напольным котлом настенный котел имеет меньшие габариты и не занимает большую площадь, так как устанавливается на стене. Легко устанавливается на кухне, в ванной или на чердаке.
Сразу отметим, что основным и, пожалуй, единственным недостатком таких котлов по сравнению с напольными котлами является их малая мощность, которая обычно колеблется от 12 до 45 кВт.Однако это можно назвать не недостатком, а ограничением, но нам не нужна легковая машина грузоподъемностью 10 тонн.
Во всем остальном, среди большого количества моделей и компаний-производителей можно найти подходящий товар, отвечающий самым изысканным требованиям.
Настенные котлы иногда называют мини-котельными. Действительно, в одном небольшом корпусе компактно размещены горелка, теплообменник и регулирующее устройство. В большинстве моделей есть циркуляционные насосы, один или два, расширительный бак, термометр, манометр, автоматика безопасности настенного котла и многие другие компоненты, которые вместе составляют современную котельную.
Настенные газовые котлы с автоматическим управлением. Вы можете задать любой температурный режим в разное время суток. Настенные газовые котлы автоматически отключаются при отключении подачи газа и включаются при ее возобновлении. Таким образом, управлять работой настенного котла легко и удобно.
Еще одно преимущество настенных котлов перед другими - их простой монтаж. Монтаж всей системы намного дешевле, чем установка традиционного оборудования теплого пола.
И, конечно же, нельзя не отметить более изысканную конструкцию настенных котлов. Поскольку их часто устанавливают в гостиной (комнате, кухне, ванной), производители прилагают большие усилия для разработки привлекательного дизайна.
Котлы напольные.
Напольные котлы обычно используются в больших помещениях промышленного типа, офисах. Или в частных домах, где достаточно места для установки такого котла.
Главное преимущество напольных котлов перед настенными - более широкий диапазон мощностей (до 100 кВт и более).Некоторые из самых мощных котлов этого типа уже могут играть роль небольших промышленных котлов (например, котлы Lamborghini Exa Series , предназначенные для бытового и промышленного теплоснабжения).
В связи с этим напольные котлы имеют достаточно большой вес - 100 кг и более.

Газовый отопительный котел - это устройство, которое путем сжигания топлива (природного или сжиженного газа) осуществляет нагрев теплоносителя.

Устройство (конструкция) газового котла : горелка, теплообменник, теплоизолированный корпус, гидроагрегат, а также предохранительные и регулирующие устройства.Такие газовые котлы требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычным вертикальным, так и коаксиальным («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы оснащены встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла - теплоноситель, проходя через теплообменник, нагревается и затем циркулирует по системе отопления, возвращая полученную тепловую энергию через радиаторы, теплые полы, а также полотенцесушители. как обеспечение нагрева воды в бойлере косвенного нагрева (если он подключен к газовому котлу).

Теплообменник - металлический бак, в котором нагревается теплоноситель (вода или антифриз) - может быть из стали, чугуна, меди и т. Д. От качества тепла зависит надежность и долговечность газового котла. обменник в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температуры и имеют значительный вес. Стальные резервуары могут пострадать от ржавчины, поэтому их внутренние поверхности защищены различными антикоррозийными покрытиями, обеспечивающими продление «срока службы» устройства.Стальные теплообменники наиболее распространены при изготовлении котлов. Коррозия не является проблемой для медных теплообменников, а из-за высокого коэффициента теплопередачи, небольшого веса и габаритов такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных .
Помимо теплообменника важной деталью газовых котлов является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и дистанционного управления котлом.

Основными техническими характеристиками газовых отопительных котлов являются: мощность, количество отопительных контуров, вид топлива., Тип камеры сгорания, тип горелки, способ установки, наличие насоса и расширительного бака, автоматическое управление котлом.

Для определения требуемой мощности Газовый котел для отопления частного загородного дома или квартиры, используется простая формула - 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения с высотой потолков до 3 м.При необходимости обогрева подвала, застекленного зимнего сада, помещений с нестандартными потолками и т. Д. Мощность газового котла следует увеличить. Также необходимо увеличить мощность (примерно на 20-50%) при обеспечении газового котла и горячего водоснабжения (особенно, если необходимо нагреть воду в бассейне).

Особенность расчета мощности газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление - в газовых сетях в Россия там может быть 10 мбар, а иногда и ниже.Соответственно, газовый котел зачастую работает только на 2/3 своих возможностей и это необходимо учитывать при расчетах. Более подробно с таблицей для расчета мощности котла отопления

Большинство газовых котлов можно перевести с работы с природного газа на сжиженный. (баллонный пропан). Многие модели переводятся на сжиженный газ заводским способом (уточняйте эти характеристики модели при покупке), либо на газовый котел дополнительно поставляются форсунки (жиклеры) для перехода на баллонный газ.

Плюсы и минусы газовых котлов:

Котельная обвязка - это устройства для полноценной работы систем отопления и водоснабжения. В него входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, клапаны и т. Д. Вам также потребуется приобрести радиаторы, соединительные трубы и клапаны, регуляторы температуры, бойлер и т. Д. Вопрос выбора котла стоит достаточно серьезно, поэтому выбор оборудования и его комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть лидеры по качеству и надежности. Лучшие компании-производители и бренды газовых котлов представлены в ассортименте:

Premium Class или Suite - самые надежные и долговечные, простые в управлении, комплект собран по типу «конструктор», дороже других. К этим производителям относятся немецкие компании

.

В настенном исполнении это самое молодое и динамично развивающееся газовое оборудование класса.За относительно небольшой период своего существования они обрели огромное количество поклонников, так как в их компактном корпусе, имеющем современный и элегантный дизайн, хранится устройство с функциональностью, сопоставимой с миниатюрной котельной.

Обилие разновидностей и марок газовых котлов, предназначенных для навешивания на стену, часто ставит в тупик людей, решивших приобрести их для дома. Поэтому вопрос, поставленный в заголовке статьи, вовсе не праздный. Их спрашивают многие россияне, решившие привнести в свой дом дополнительный комфорт.Чтобы помочь этим людям найти правильный ответ, а затем сделать правильный выбор, в этой статье мы постараемся рассказать о том, какие бывают настенные котлы и какие марки наиболее популярны.

Разновидности настенных котлов

Раз уж мы задавались вопросом, какой из настенных котлов лучше, то рассматривая их типы, будем придерживаться именно этого ориентира.

Пытаясь найти ответ на этот вопрос, прежде всего необходимо определиться с основным назначением настенного котла.Если котел будет использоваться только для обогрева помещений, то стоит отдать предпочтение одноконтурному котлу: зачем тратить лишние деньги? Если котел будет обеспечивать и отопление, и нагрев воды, то лучше выбрать двухконтурный котел. Но в чем особенности каждой из этих разновидностей котлов?

Котлы одноконтурные и их преимущества

Если верить статистике, оказывается, что данный вид котлов сегодня наиболее востребован. Это устройство специально разработано для нагрева теплоносителя для автономных систем отопления.Эти котлы используются в тех случаях, когда нет необходимости в подаче горячей воды. В то же время наличие специальных разъемов дает возможность подключить систему с бойлером косвенного нагрева воды. Модель и объем котла подобраны таким образом, чтобы горячей воды хватало всем членам семьи, проживающим в доме.

По мнению многих специалистов, предпочтение следует отдавать именно одноконтурным моделям, так как они обладают следующими неоспоримыми преимуществами:

· Наличие автоматической регулировки дает возможность выбрать наиболее оптимальный режим работы, что в конечном итоге приводит к значительной экономии топлива и повышению комфорта всего дома;

· Одноконтурные котлы могут служить основой для создания различных схем отопления, наиболее популярной из которых является каскадное размещение агрегатов.Использование такой схемы позволяет увеличить мощность системы и продлить срок ее службы;

· Многие модели одноконтурного типа имеют дополнительные датчики наружной температуры, благодаря которым возможен выбор оптимального режима работы в автоматическом режиме.

Основным преимуществом одноконтурных газовых котлов является как простота, так и надежность их конструкции.

Котлы двухконтурные и их особенности

Принцип работы этих котлов заключается в том, что все они внутренняя система образована двумя контурами, независимыми друг от друга.Первый из них отвечает за подогрев теплоносителя только для системы отопления. Второй контур также производит нагрев воды исключительно для системы горячего водоснабжения.

Что касается контура, отвечающего за водоснабжение, то при его работе могут использоваться два разных режима:

· Нагрев проточной воды, которая начинает поступать в контур, как только пользователь открывает кран горячей воды;

· Работа в режиме котла, когда вода, накопленная в специально разработанном баке, нагревается до заданного уровня и по мере необходимости выдается потребителям.

Если сравнивать описанные выше режимы, то следует отметить, что второй является наиболее экономичным, но его главный недостаток - необходимость достаточно емкого нагревательного бака, что иногда бывает неудобно.

Среди двухконтурных котлов по внутреннему устройству выделяют две разновидности:

· Битермальный. В таком котле трубы обоих контуров помещены друг в друга. Трубка внутреннего контура предназначена для нагрева потребляемой воды, а наружного - для нагрева теплоносителя.Вода, потребляемая жильцами дома, нагревается от отопительного контура, который нагревается с большей интенсивностью.

· Дуотермальный. Контуры таких котлов отделены друг от друга. Их преимущество - более экономное использование тепла, а недостаток - более медленный нагрев жидкости.

Очень веским аргументом в пользу двухконтурных котлов является присущая им компактность и высокий КПД. Кроме того, они всегда оснащены системой автоматического отключения газа в случае гашения пламени горелки.

Виды котлов в зависимости от принципа работы их горелок

Кроме того, котлы классифицируются по принципу работы их горелок, что также важно знать при покупке нового оборудования для дома.

Горелки первого типа - это те, которые используют избыточную подачу воздуха, в результате чего нагрев воды в таких котлах происходит намного быстрее. Главный их недостаток - довольно большой расход топлива.

Горелки второго типа работают на естественной тяге.Они более экономичны, но нагрев воды с их помощью происходит примерно на 15 процентов медленнее.

Марки настенных газовых котлов

Во главе рейтинга настенных котлов по уровню комфортности их использования находятся такие модели, которые оснащены полным набором необходимых защитных систем и обеспечивают высокую безопасность при эксплуатации. Эти системы обеспечивают отключение при отключении электроэнергии, газа, в случае уменьшения объема теплоносителя, кроме того, они способны предотвратить образование накипи.

Если вы изучите обзоры настенных газовых котлов, имеющиеся в Интернете, то заметите, что к продукции, к продукции которой практически не предъявляются претензии, относятся:

итальянский Аристон, Беретта, Бакси;

· Словацкий Protherms.

Характеризуя немецкие котлы, пользователи, как правило, подчеркивают их высокую надежность и функциональность. Особого внимания заслуживает тот факт, что ни один из немецких настенных котлов, представленных на российском рынке, не имеет КПД менее 92%.Вместе с тем у этих котлов есть и свои недостатки, которые приобретают особое значение в условиях нашей страны. Это высокая степень чувствительности к степени чистоты теплоносителя и воды в водопроводе.

По надежности и функциональности не уступает немецким котлам производства итальянских компаний. При этом пользователи подчеркивают высокую проработанность их дизайна, компактность и доступность. Словацкая продукция также высоко ценится пользователями благодаря технологичности, простоте использования и высокому качеству.Например, мы предлагаем сравнительную таблицу, в которую включены сопоставимые модели разных производителей.

Характеристика

Одноконтурный

Двухконтурный

Viessmann 100-Вт Wh2D279

Бакси Эко Четыре 1,24

Protherm Пантера 25COO

Viessmann 100 Вт Wh2D272

Protherm Cheetah 23 мая

мощность, кВт

Площадь отапливаемого помещения, м 2

Гарантия, мес

Цена, тыс. Руб.

Таким образом, чтобы выбрать настенный газовый котел, наиболее подходящий для конкретного дома, следует соотнести ожидаемый результат от его применения с техническими возможностями покупаемого котла с учетом его финансовых возможностей.Исходя из приведенного в таблице примера, лучшим по всем параметрам является настенный двухконтурный котел марки Protherm.

Сегмент рынка котельного оборудования удивляет разнообразием представленных моделей от отечественных и зарубежных производителей настенных газовых котлов, продукция которых отличается разными эксплуатационными характеристиками, качеством и, конечно же, ценой. Выбирая отопительный прибор для своего дома, желательно внимательно изучить марки газовых котлов, их технические характеристики - это поможет в будущем сделать правильный выбор.

Рассмотрим беспристрастно самые популярные марки котлов.

Настенные газовые котлы BAXI производства Италии особенно экономичны и удобны в эксплуатации. Применение стационарных или напольных котлов «BAXI» - идеальный вариант для стран с суровым континентальным климатом. Автоматическая система самообслуживания, которой оснащены котлы, позволяет предотвратить любые отклонения от заданных параметров.

Образцы стенок также доступны в широком ассортименте, стоимость которых определяется работоспособностью нагревательного прибора.Электронная модуляция пламени, наличие регуляторов температуры и давления, качественная встроенная электроника позволили газовым котлам BAXI занять лидирующие позиции на рынке отопительного оборудования. Использование котлов данной марки возможно для обогрева помещений любого размера.

ПРОТЕРМ

Отопительные котлы «PROTHERM» чешского производителя широко представлены двухконтурными и одноконтурными моделями, выполненными в настенном и напольном исполнении. Минимальные тепловые потери, сложный теплообменник обеспечивает высокий КПД (около 92%).

Газовые котлы «ПРОТЕРМ» отличаются бесшумной работой, имеют систему климат-контроля и модуляцию мощности, за нормальным обеспечением тепла и горячей воды следит встроенный микропроцессор. Изделие рассчитано на широкого потребителя и пригодно для обогрева. двухэтажные дома дачи загородные дома, квартиры.

Навьен

Газовые обогреватели «NAVIEN» производства Японии или Кореи, обладают множеством функций, адаптированы для работы в суровых климатических условиях, могут работать при низком давлении на входе воды и газа.

Перерасход газа предотвращается наличием датчика давления воздуха. Котлы NAVIEN своей популярностью обязаны экономичности и простоте использования. Котлы NAVIEN можно использовать как в частных, так и в многоквартирных домах.

DAEWOO

Продукционную линейку компании DAEWOO можно отнести к линейке недорогих качественных отопительных газовых приборов. Потребителя привлекает эргономичный дизайн, компактность. Можно использовать отопительный прибор в квартире для горячего водоснабжения и отопления, он не требует специального помещения для установки и наличия дымохода.

БЕРЕТТА

Газовые котлы

BERETTA отличаются наличием воздухозаборной камеры, позволяющей избежать скопления конденсата, наличием коллектора, исключающего угрозу появления сосулек и наледи на дымоходе. Котел BERETTA может работать на сжиженном и природном газе, оборудован автоматическим устройством розжига пламени.

VAILLANT

Газовые котлы VAILLANT немецкого производства - теплогенераторы третьего поколения. Они оснащены жидкокристаллическим дисплеем, что позволяет максимально комфортно управлять устройством и регулировать его параметры.

Встроенная безопасность и соблюдение технологического процесса при производстве делает котлы полностью безопасными в условиях эксплуатации в жилых домах или квартирах.

Аристон

Газовые котлы производства Италии «ARISTON» обладают высокими качественными характеристиками и надежностью. Они хорошо адаптированы к условиям эксплуатации в России, где наблюдаются перепады давления газа. Отличительной особенностью котлов ARISTON является наличие двух встроенных теплообменников, обеспечивающих высокий КПД и качественную теплопередачу.

Монтаж котла максимально простой, для работы прибора его нужно будет только подключить к системе газоснабжения; Приятным моментом для потребителя является невысокая цена отопительных котлов ARISTON.

Галант

Что касается объективного обзора марок электрокотлов отопления, то в первую очередь следует отметить котлы Галант, которые отличаются надежностью, безопасностью (не имеют открытого пламени) и экологичностью.Их можно эксплуатировать под многоквартирным домом, установка котла не требует дымохода.

Однако популярность электронагревателей Галант значительно ниже, чем у настенных газовых отопительных котлов. Причина - дороговизна электроэнергии. Попытки производителя оптимизировать затраты за счет повышения эффективности пока не увенчались успехом; Затраты на электроэнергию - более весомый аргумент, чем все преимущества электрических котлов отопления. Сегодня практичные люди отдают предпочтение газовым отопительным котлам.

Показатели мощности котла, указанные производителем в сопроводительной документации и являющиеся теоретическими, должны удовлетворять потребности всех присутствующих в вашем доме потребителей газа при их подключении друг к другу. Среди таких потребителей могут быть: отопительное сооружение и система горячего водоснабжения, бассейн, баня и др.

На практике этот метод используется редко. Чаще всего мощность котла стараются подбирать так, чтобы ее показатели удовлетворяли потребности самого крупного потребителя.В нашей стране таким потребителем является система отопления. Однако возникает вопрос: где взять тепло для нагрева воды, когда мощность рассчитана только на нагрев. Решением этой проблемы является установка в котлы автоматики, способной передавать мощность от системы отопления на нагрев необходимого количества воды при необходимости.

Так как потребность в горячей воде часто ограничивается временным интервалом в 20-40 минут, в доме удается остыть всего на 1-2 градуса.Поэтому при выборе мощности котла необходимо учитывать только ту энергию, которая необходима для компенсации потерь тепла в доме. Обычно при проведении средних расчетов принимается, что на 10 м2 площади жилого дома требуется 1 кВт мощности покупного газового котла.


Котлы газовые бытовые, навесные и конденсационные. Обширное описание напольных и навесных газовых котлов не требуется, так как их названия сразу говорят о себе все.Конденсационный газовый котел также может быть установлен или установлен на полу, однако он более энергоэффективен из-за возможности сбора дополнительной энергии, которая выделяется при конденсации пара вместе с дымом, выходящим из системы. Любой из всех перечисленных типов котлов может стать основой достаточно экономичной системы, так как каждый из них имеет свои преимущества.

Стоимость и простота установки

К важнейшим достоинствам навесного котла можно отнести его относительно невысокую стоимость и простоту монтажа.Например, стоимость двухконтурного котла Baxi ECO Four24 составит 29000 рублей. Если есть потребность в горячем водоснабжении и отоплении с минимальными финансовыми вложениями, этот выбор будет оптимальным. С учетом материалов, монтажа и установки необходимого дополнительного оборудования стоимость всей системы обойдется примерно в 37000 рублей.

Напольный котел, такой как Pegasus F1 23, в роли топочного имеет существенно более высокую стоимость - около 38000 руб., А полностью собранная система - 75-80000.Это, конечно, намного дороже, но уровень надежности такой системы максимальный.

Конденсационный газовый котел имеет самый высокий КПД, хотя цена его на порядок выше. Например, за газовый котел Vaillant EcoCompact VSC INT196 / 2-С150Н вам нужно будет заплатить уже около 95000 рублей, но не забывайте о дополнительных затратах на его установку. Вся система в сборе будет стоить от 120 000 рублей, но при этом вы получите экономию газа, которая составит примерно 10-15%.

Какую марку газового котла выбрать


Каждый покупатель делает выбор в пользу той или иной марки газового котла самостоятельно, исходя из важных для него комплектующих. Делая выбор и приобретая подходящую марку газового котла, покупатели решают, что для них важнее - невысокая стоимость предлагаемого товара, гармоничное сочетание стоимости котла и его качества, либо качество товара по цене. любой ценой. В жизни часто бывает, что купленный за небольшую цену товар служит надежно и достаточно долго, но никто не может гарантировать покупателю абсолютную вероятность повторения таких случаев.

В качестве справочного материала можно привести тот факт, что газовые котлы известных немецких брендов Viessmann и Burderus относятся к лучшему мировому сегменту рынка отопительного оборудования. Среди бюджетных брендов наиболее покупаемыми оказались немецкие марки Junkers и Vaillant, а также итальянские Beretta, Baxi, Immergas, Western, Fondital. Чешские Protherm и Thermona, корейские Kiturami и Navien и российские АОГВ относятся к той же категории.

Обновлено: 10.09.2018

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Людмила Николаевна Смирнова.Отопление и водоснабжение загородного дома

Традиционно лучшая технология Изготовлением корпусов бытовых отопительных котлов на твердом топливе считается чугунное литье. Готовить железный котел умеет неохотно слушать несколько десятков лет. Способы литья тонкостенного чугуна шлифуются на производстве десятилетиями, но в результате получается относительно простой и надежный в эксплуатации агрегат, например, такой как котел КЧМ 5 производства механического завода в Кирове.

Котлы КЧМ 5

Конструкция котла КЧМ 5 построена по традиционной схеме, корпус котла разделен на три основные секции: теплообменники, камера сгорания и зольник. Корпус и теплообменники котла отлиты из легированного чугуна, что позволяет заводу-изготовителю установить срок службы водонагревательного агрегата ККМ 5 не менее 25 лет. Среди технических характеристик ХМ 5 стоит отметить основные:

  • Универсальная конструкция КЧМ 5.При проектировании твердотопливных котлов ККМ предназначалась для угля, торфа или топливных брикетов, дров, но современная модификация Агрегата после дооснащения позволяет сжигать широкий спектр топлива - газ, пеллеты, дрова и даже отходы жидкого топлива;
  • Низкие требования к уровню тяги в выхлопной трубе. Для нормальной работы Котла КЧМ хватает на разрежение в дымоходе - для маломощных 3-х секционных моделей менее 15 Па, для котлов с 7-9 секциями теплообмена падение на 25 Па;
  • Комплект теплообменников позволяет в одной упаковке установить необходимое количество секций в соответствии с отапливаемой площадью.

К сведению! Секционное исполнение теплообменника дает возможность увеличить тепловую мощность котла без покупки нового. Кроме того, значительно упрощается ремонт ККМ 5, самой загруженной и ответственной части оборудования.

Котел модели КЧМ 5 в базовой комплектации выпускается как отопительный прибор, но по желанию заказчика есть возможность сделать камеру сгорания по второму контуру для получения горячей воды.

Особенности конструкции и работы котлов Модель CCM

Использование чугунного корпуса, помимо хорошей стойкости металла к непосредственному нагреву и сжиганию угля, позволяет создать оптимальные условия для сжигания топлива. Большая масса металла после прогрева и выхода котла на рабочий режим помогает удерживать высокую температуру в камере сгорания. В результате КЧМ 5 оказался неприхотлив к качеству используемого топлива, состоянию колосниковой решетки и требовал относительно несложного обслуживания.По словам владельцев, котел заслужил репутацию надежного и неприхотливого в обслуживании агрегата.

Работа котла КЧМ

При работе на высококалорийных марках угля камера сгорания антрацита выдает не менее 26 кВт тепловой мощности, или 21 кВт на выходе из теплообменника, что позволяет обогревать жилые помещения площадью до 200 м 2.

Технические требования к обслуживанию Kchm 5:

  1. Высота и ширина блока 110x75 см, вес 240 кг.Толстые 12-миллиметровые чугунные стенки позволяют использовать корпус в качестве аккумулятора тепла;
  2. Трехсекционный котел способен обеспечить КПД 78-80% при правильном выборе условий сжигания топлива;
  3. Температура и давление воды в теплообменнике 95 ° C и 0,4 МПа. Этого достаточно для эффективного отвода тепла в самые удаленные уголки жилья, но безопасно для батарейных радиаторов;
  4. Камера сгорания самой маленькой модели в трех секциях составляет 35 литров, у самой мощной модели с 9 секциями объем топки увеличен до 155 литров.Такой объем позволяет вытащить не менее 15 кг условного топлива, что обеспечит нормальное горение в течение 5-6 часов.

Секция теплообменников, камера сгорания и трубы горячего контура изолированы минеральной изоляцией и металлической облицовкой, которая снижает потери тепла в воздух.

К сведению! Особо мощные модификации КЧМ 5, применяемые для обогрева помещений площадью более 400 м2, оснащены специальным защитным клапаном и внешним теплообменником, позволяющим сбросить температуру и давление теплоносителя при возникновении аварийной ситуации.

Монтаж и организация процесса горения

Для установки котла потребуется отдельное помещение с оборудованной приточно-вытяжной вентиляцией и системой отвода продуктов сгорания. В первую очередь, при тяжелом, более 200 кг, чугунном корпусе котла потребуется сделать бетонное или металлическое основание с уклоном не более 5 o. Расстояние от стен корпуса до легковоспламеняющихся и горючих материалов должно быть не менее 40 см. Перед фасадной стеной потребуется свободное пространство не менее метра, а расстояние от котла до стен здания - не менее 25 см.

Для организации эффективного сжигания твердого топлива требуется устройство выхлопной трубы диаметром 155 мм для малых моделей и 210 мм для более мощных. Высота не менее 5 метров. Для обеспечения нормального притока воздуха при обогреве топки на этапе запуска котла в верхней части тепловой трубы устанавливается заслонка, с помощью которой можно регулировать дымовые газы.

Лучшее твердое топливо для котлов - антрацит фракции 40-60 мм. В этом случае расход для CLC 5 будет около 3 кг / ч.При высоком уровне тяги в топке может сжигаться уголь более крупных фракций, до 80 мм.

Допускается использование смешанных видов топлива, таких как уголь и опилки, торф и угольные брикеты. При использовании сухой древесины мощность котла снижается с 21 до 18 кВт, а на сырном древесном топливе с влажностью более 25% тепловая мощность снижается до 8 кВт.

При переводе котла на новое топливо секции теплообменников не меняются. Выполнен монтаж арматуры и нагнетательных вентиляторов, регулятора горения и новых горелок.

Назвать котел ЦФМ 5 уникальной конструкции с выдающимися характеристиками невозможно. КПД ниже 80% позволяет считать его средним по КПД горения и преобразования энергии, но котел оказался очень надежным и простым, что имеет не меньшую ценность, чем эффективное горение.

Коттедж на дачу и дачу

Выработки тепла в 21 кВт достаточно для частного дома, но слишком много для небольших дачных построек. На Кировском заводе на ЦФМ 5 меньше трех секций теплообменника не устанавливается, и использовать агрегат при четверти или половине нагрузки нерационально, так как это приводит к большим тепловым потерям.

Следовательно, для дома площадью 70-100 м 2 подойдет твердотопливный котел КЧМ 2, так называемый «жарочный». Три секции КЧМ 2 при работе на антраците позволяют получить тепловую мощность в 16 кВт. При использовании газового угля тепловая мощность снижается до 12 кВт, для торфа и бурого угля снижение выработки тепла может достигать 10 кВт.

Конструкция котла КЧМ2 аналогична 5 модели, но имеет меньшие размеры теплообменника и корпуса. Высота и ширина корпуса котла CFM 2 составляет 106 см и 40 см соответственно.

Требования к установке и установке котла КФМ 2 аналогичны пятой модели.

Заключение

Технология литья чугуна - единственная, позволяющая изготавливать металлические отопительные котлы. Если дачу отапливают углем, то единственно адекватным решением для обустройства водяного отопления будет использование котлов типа ЦФМ.

Отопление жилья всегда было одним из важных моментов. Благодаря системе отопления в доме уютные и комфортные условия для жизни.Многие владельцы частных домов (и дач) отдают предпочтение технике отечественного производства. Одним из множества вариантов является котел ЦФМ, характеристики и другие особенности которого будут рассмотрены в этой статье. Это универсальное устройство производится на ОАО «Кировский завод».

Основные характеристики

Котлы СОРМ (расшифровывается аббревиатура «Котлы мультипликационные модернизированные») относятся к категории универсального отопительного секционного оборудования. Применяются для теплоснабжения зданий, строительный объем которых не превышает 2240 кубометров.Они одинаково подходят для использования в системах с принудительной и естественной циркуляцией.

Котлы КЧМ-5 выпускаются как многофункциональное оборудование. Благодаря продуманным техническим решениям оборудование легко может перейти на другой вид топлива: газ (природный или сжиженный), жидкий (дизельное топливо, на отработанном масле и т. Д.). Сменные элементы изготавливаются и продаются производителем. Их замена довольно проста. Вы сами справитесь с этим процессом.

Технические характеристики котлов ЦФМ различных модификаций представлены в таблице ниже.

Устройство оборудования

Котел КФМ-5, как уже отмечалось выше, изготавливается из чугунных секций. К задней секции, в ее верхней части, крепится дымоход. Также есть фланец для воды, идущей на отопление. Спереди есть люки для чистки дымохода, а также несколько дверей (ашоник, дымовая, загрузочная). По ним прокладывается топливо, золоуловитель чистит.

В качестве теплоизолятора, предохраняющего тело от потери тепла, используется минеральная вата.Этот материал выдерживает высокие температуры и безопасен для человека. Далее идут ножны из металла. Его расписали краской. Котел в котле регулируется вручную за счет ручек задвижек.

На корпусе печи установлены специальные устройства, позволяющие контролировать работу устройства. Таким образом, в зоне нагрева воды устанавливается капиллярный термометр. С его помощью измеряется температура теплоносителя.

Преимущества оборудования

Твердотопливные котлы CCM-5 обладают рядом преимуществ:

  • Изготовлены из прочного материала (чугун).
  • Имеют большой диапазон мощностей (в пределах 21-80 кВт), что становится возможным за счет использования секций.
  • Возможна модернизация устройства для работы с другими видами топлива (жидким или газообразным).
  • Работа котла не зависит от наличия электроэнергии.
  • Имеет низкие требования к вытяжке дымохода.
  • Простота эксплуатации за счет упрощенной конструкции (легко чистить, ремонтировать в случае поломки).
  • Неприхотлив к качеству топлива.
  • Отечественная сборка, благодаря которой по всей стране работает сеть сервисных центров по обслуживанию техники.
  • Большой срок службы (более 25 лет), который определяется применением качественных материалов.
  • Доступная цена, которая ниже многих аналогов.

Недостатки устройства

Имеет котел КФМ-5 и некоторые недостатки:

  • По сравнению с другими типами печей имеет низкий КПД (до 78%).
  • Необходимость часто заливать топливо, так как времени работы на одной загрузке не хватает.
  • Из-за низкого КПД образуется большое количество отходов, из-за чего часто возникает необходимость чистки котла.
  • Качество дымохода должно быть высоким.

Здесь важно отметить, что КПД зависит от выбранного топлива. Наилучший результат достигается при использовании дров влажностью ниже 20% или угля (особенно антрацита диаметром 50 мм).Поэтому важно правильно выбрать топливо, которое будет использоваться для отопления.

Сравнение с аналогами

Котлы твердотопливные КЧМ-5 можно считать универсальными по конструкции. У них теплообменники - это чугунные секции. В этом отличает модель от аналогов. Причем, чем больше мощность агрегата, тем больше секций входит в его конструкцию.

Особенностью котла является возможность его переоборудования для работы с другим горючим. Можно собрать котел длительного горения на пеллетах, работающий в автоматическом режиме.Для этого достаточно просто установить пеллетную горелку и бункер с шнековой подачей топлива. Приобрести газовый котел КЧМ можно путем несложной доработки. Необходимо только заменить топливную горелку.

По своим техническим характеристикам КМС отличается от аналогов. Сравнение основных показателей для моделей на 40 кВт приведено в таблице ниже.

Установка и подключение

Медь CCM-5 Медь устанавливается в соответствии с требованиями, влияющими на правила пожарной безопасности.Его установка допускается только в хорошо проветриваемом помещении с полом из негорючего материала.

Вдали от стен стоит котел. Расстояние должно быть сохранено сзади не менее 25 см. С одной из боковых сторон расстояние до стены оставляет не менее 10 см. С другой стороны, это расстояние увеличивается минимум до 40 см. Во время работы необходимо обеспечить доступ к задней стенке котла. Для обслуживания печи перед ней оставьте пространство общей площадью не менее 1 м 2.Позволит удобно закладывать топливо, чистить.

При отсутствии возможности установки котлов КЧМ-5 на негорючий пол выполняется основание из негорючего материала. Вокруг котла на расстоянии менее 40 см не должно быть горючих материалов (в том числе топлива).

Монтаж начинается с установки котла на основание. Далее подключаются дымоход и отопительная система. После этого система заливается охлаждающей жидкостью, после чего проходят испытания на герметичность.

Меры безопасности

Эксплуатация котлов КЧМ-5 необходима с соблюдением техники безопасности. В случае нарушения этих правил произойдет повреждение устройства, которое может сопровождаться опасностью для здоровья.

К обслуживанию печи допускаются только взрослые люди, прошедшие специальные инструкции. Оставлять детей возле котла без присмотра категорически запрещено. В ситуациях, которые могут повлечь за собой возгорание, духовка должна быть немедленно возвращена.

Запрещается зажигать котлы КЧМ-5 легковоспламеняющимися жидкостями.Необходимо следить, чтобы в топку не попадали взрывоопасные предметы.

Запрещается менять конструкцию котла, нельзя ремонтировать в процессе эксплуатации, не допускается работа с неполностью заправленной системой отопления, открытой дверцей шнура.

Для нашей страны с долгими и холодными зимами вопрос отопления оставался острым, особенно в тех домах, которые не подключены к центральному теплоснабжению.

В настоящее время на рынке представлен широкий ассортимент разнообразной продукции как российского производства, так и зарубежного производства.Но, не смотря на «продвижение» зарубежных торговых марок, настоятельно советуем обратить внимание на отопительные котлы КЧМ. Их производство осуществляет Кировский завод.

В этой статье мы расскажем о продукции этого завода, а также рассмотрим ее видео, фото и характеристики.

Знакомство с производителем и его продукцией

Учредителем завода является Екатерина Вторая, давшая разрешение на его строительство. Стоит сказать, что это одно из старейших предприятий Российской Федерации. Его история ведется с восемнадцатого века.В настоящее время эта компания является представителем многопрофильного холдинга, который на девяносто процентов рынка выпускает чугунные батареи. Отливка из чугуна является визитной карточкой компании Santo.

Твердотопливные котлы отопления КЧМ - это лишь небольшая часть продукции Кировского завода. Но, несмотря на это, такие источники тепла набирали большую популярность не только в нашей стране, но и за ее пределами.

Зачем покупать котлы КЧМ

Надо сказать, что у владельцев коттеджей, коттеджей и частных домов большим спросом пользуются генераторы тепла на твердом виде топлива.Не менее качественно работает такое оборудование:

  • Отходы деревообработки;
  • Торфяные брикеты;
  • Гранулы топливные;
  • Уголь;
  • Дрова.

К сожалению, не все жители нашей страны имеют возможность подключиться к магистральным газопроводам. Это может быть сложно как с технической точки зрения, так и с экономической точки зрения. Использование котлов на жидком топливе и электротехнике экономически не выгодно, потому что электричество и дизельное топливо все время дороже.

Для автономной системы отопления очень важный фактор независимости от подачи дополнительных источников энергии и надежности. Если Вы хотите сделать свое отопление качественным, то приобретайте отопительный котел КЧМ 5.

.

Отопительное оборудование КЧМ

Теплогенераторы данного типа изготавливаются из чугунных деталей - секций. Чугун выбран потому, что он обладает хорошей прочностью, устойчив к образованию корней и коррозии. Также он обладает высокой теплоемкостью, а значит, у него теплоаккумулирующие функции значительно выше.

Важно. Практика показывает, что теплообменники из чугуна хорошо работают пятьдесят лет. Но при определенных обстоятельствах чугун может быть хрупким, например, не любит резких перепадов температур.

Само название твердотопливный котел условно, ведь такие генераторы можно перевести как на дизель, так и на природный газ.

Содержание
  1. Устройство и характеристики
  2. Преимущества и недостатки
  3. Особенности установки и подключения
  4. Отзывы о собственности
Введение

Традиционно домашние котлы пользуются особой популярностью у сельских хозяев и частных домов.Сегодня мы представляем вашему вниманию еще один отопительный прибор российского производства - твердотопливный котел КЧМ-5. Рассмотрим подробнее его конструкцию, узнаем, в чем его преимущества, узнаем отзывы о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.

Сначала несколько слов о производителе. ОАО «Кировский завод» имеет богатый опыт чугунного литья, насчитывающий более 250 лет. В дополнение к этому завод также производит газовые, жидкостные, печи и камины, а также много другой чугунной продукции.

Котел КЧМ-5 - универсальный прибор с очень необычной конструкцией. Рассмотрим подробно, в чем особенность этих отопительных приборов.

Устройство и характеристики

Особенность котла КЧМ-5 в том, что его теплообменник не прочный, как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с увеличением мощности.

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью отопительных приборов КчМ является их универсальность.При необходимости твердотопливный котел легко переоборудовать для работы на газе, солярке, мазуте, тренировках. Если установить пеллетную горелку и бункер с подающим шнеком, то КЧМ-5 легко превращается в. Его только немного доработали, доработали, установили горелку на соответствующее топливо, и теперь это уже газ или дизель. Такая универсальность может быть очень кстати, если магистральный газ еще проводится, а отопительный прибор нужен сейчас. Дальше все просто, установите котел на твердое топливо КЧМ-5, а потом с минимальными затратами переведете его на газ.


Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi.

Рассмотрим внимательно, из каких деталей котел КФМ-5:

  • Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части длинной секции - патрубок для подключения прямой.
  • На лицевой панели расположены три двери: ZAGRAZOVAGE, SUROPE и Solnik Door.Загрузка имеет отверстия для доступа вторичного воздуха. Регулируя степень открытия плиты, вы можете регулировать интенсивность горения. Этот процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
  • На задней стенке котла имеется патрубок дымохода с дымовой заслонкой. Благодаря ему можно регулировать выход продуктов сгорания.
  • Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения производительности.Снаружи корпус покрыт лакокрасочным износом.
  • Для предотвращения закипания и контроля температуры воды в системе отопления предусмотрен термометр. Он замораживает температуру воды в средней части и отображает показания на передней панели.

Рассмотрим основные технические характеристики с официального сайта производителя:

Как видите, КЧМ-5 выделяется из общей массы твердотопливных котлов. Перейдем к анализу его достоинств и недостатков.

Вернуться в категорию

Преимущества и недостатки

Итак, в чем преимущества котла КЧМ-5 по сравнению со своими твердотопливными собратьями. Рассмотрим их по порядку:

  • Благодаря использованию чугуна, проверенной годами конструкции и качеству изготовления, КЧМ-5 прослужит Вам не менее 25 лет.
  • Одним из главных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования его можно перевести на другой вид топлива, например, на газ, дизельное топливо, топливные гранулы.
  • Простота конструкции котла КФМ-5 значительно упрощает его обслуживание. Устройство легко чистится и устраняет мелкие неисправности, неизбежно возникающие при работе любого агрегата.
  • Применение секционного теплообменника позволило создать впечатляющий модельный ряд различных объектов от 20 до 80 кВт.
  • Конструктивные особенности Так же наличие утеплителя позволило достичь КПД не менее 78 процентов при работе на дровах и угле.
Совет: Наиболее предпочтительным топливом, на котором достигается лучшая эффективность, является уголь антропогенного происхождения диаметром 40-60 мм. Дрова следует использовать с влажностью не менее 20%. При большем количестве влажного топлива КПД котла значительно снизится.

Фото 3: пыльник бытового котла CCM-5

К недостаткам моделей CCM можно отнести большой расход топлива и малое время работы на одной нагрузке, а также низкий КПД по сравнению с. Низкая эффективность работы влечет за собой еще один существенный недостаток - котел требует частой чистки и грамотной организации системы дымохода.

Вернуться в категорию

Особенности установки и подключения

При установке КЧМ-5 необходимо соблюдение ряда обязательных требований. Соблюдение этих правил существенно продлит срок службы твердотопливного котла, а также сделает его использование комфортным и безопасным. Рассмотрим Подробнее Требования для установки:

  1. Котел КФМ-5 необходимо закрепить так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм.Расстояние между боковыми стенками и стенами минимальной котельной - 100 мм. Для доступа к задней части необходимо обеспечить проход с одной стороны шириной не менее 400 мм. Возле передней части котла необходимо оставить минимум 1 м² для удобства манипуляций по закладке и чистке.
  2. Монтаж производится на полу из негорючего материала или на специальном основании. Не должно быть горючих материалов минимум 400 мм минимум 400 мм.Также запрещается хранить топливо на расстоянии не менее 400 мм от котла. Хранить лучше вообще в отдельном помещении.
  3. В системе отопления следует использовать чистую не жесткую воду без посторонних примесей. Вода высокой жесткости вызывает образование накипи и значительно сокращает срок службы твердотопливного котла отопления, а также всей системы отопления в целом.

Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

  1. Первым делом установите прибор на подставку из негорючего материала или основания.
  2. Устройство подключается к системе отопления и дымоходу.
  3. Система отопления. Заполняется водой, после чего проверяется ее герметичность. КЧМ-5 может применяться как в системах с естественной, так и с принудительной циркуляцией.

Соблюдение этих простых правил позволит обезопасить себя и своих близких, а также сделает использование бойлера приятным и комфортным.

Комбинированный
Этаж
Мощность: от 21 до 80 кВт

Краткое описание

КЧМ-5-К-03М1 - котел чугунный комбинированный предназначен для отопления жилых домов, дач, коттеджей, коттеджей, а также жилых и промышленных зданий, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, с открытой камерой сгорания. .

* Цена действительна при покупке дополнительного оборудования к котлу.

Цены на котлы КЧМ-5-К-03М1

Название модели Мощность,
кВт
Площадь
обогрев
м 2.
Размеры
мм.
Масса,
кг
Цена опт Цена Розница.
3 секции 21 210 1150 × 500 × 715 235 49 713 руб. 54 694 руб.
4 секции 30 300 1150 × 500 × 835 295 58 700 руб. 64 580 руб.
5 секций 40 400 1150 × 500 × 955 355 65 800 руб. 72 390 руб.
6 секций 50 500 1150 × 500 × 1075 416 83664 руб. 92040 руб.
7 секций 60 600 1150 × 500 × 1195 478 98 922 руб. 108 825 руб.
8 секций 70 700 1150 × 500 × 1315 540 110290 руб. 121 329 руб.
9 секций 80 800 1150 × 500 × 1435 600 122051 руб. 134 266 руб.

Преимущества

  • Простое обслуживание и уход
  • Теплообменник чугунный (срок службы котла не менее 25 лет)
  • Возможность переоборудования сжигания газа или жидкого топлива
  • Автоматическая регулировка тяги (при аварии)
  • Требования к низкому дыму
  • Теплопроизводительность в зависимости от количества секций

Технические характеристики

Название параметров Числовые значения
Количество секций, шт. 3 4 5 6 7 8 9
Высота, мм. 1 150
Ширина, мм. 500
Длина L, мм 715 835 955 1075 1195 1315 1435
Диаметр патрубка дымохода, D, мм 153 203
Объем топок, л 35 55 75 95 115 135 155
Размер топки, мм - ширина / длина 320/210 320/330 320/450 320/570 320/690 320/810 320/930
Водяная полость котла, л 35 47 59 71 83 95 107
Нетто, кг, не более (до.-03) 235 295 355 416 478 540 600
Брутто, кг, не более (для уп.-03) 254 316 377 440 504 567 628
Дымоход * (рекомендуемые параметры)
Раздел 2 184 324
Высота, м. 5 6 7 8 10 12 12
Продувка за котлом из 15. из 25.
Охлаждающая жидкость (вода, незамерзающая жидкость)
Подключение охлаждающей жидкости к системе, дюймы 2
Давление, МПа, не более 0,4
Температура, С, не более 95
Гидравлическое сопротивление при Т = 20 ° С, Па 61 99 141 183 230 275 320
Уровень звуковой мощности работающего котла, дБА, не более 80

Конструкция дымохода и дымохода должна обеспечивать рекомендуемый вакуум на котле.Размер дымохода рассчитан на максимальную мощность Поперечное сечение выбирается исходя из скорости отходящих газов. При предоставлении рекомендованного разрешения на котел, подтвержденного расчетом проектной организации, допускается подключение двух и более котлов к одному дымоходу, а также к дымовым каналам меньшего сечения.

Опции на твердое топливо

  • ассорти Антрацит
  • бурый уголь
  • уголь
  • дрова
  • брикеты торфяные
  • торф фрезерный
Название параметров Числовые значения
Количество секций, шт. 3 5 6 7 8 9
21 40 50 60 70 80
Отапливаемая площадь, м 2
(при высоте потолков 2.8 м)
210 400 500 600 700 800
КПД,% не менее 77,6 78,8 79,2 79,6 79,8 80
Ориентировочный расход
антрацит (при QN = 30 МДж / кг),
кг / ч, не более (при номинальной теплопроизводительности
)
3,3 6,1 7,6 9,1 10,6 12
250

Тепловая мощность котла может снизиться при использовании бурого угля на 10-20%, сухой древесины (влажностью 15-20%) на 20-35%, необработанной древесины (влажностью 70-80%). %) на 60-70%

Варианты газового топлива

  • природный газ низкого давления
  • газ сжиженный
Название параметров Числовые значения
Количество секций, шт. 3 4 5 6 7 8 9
Тепловая мощность номинальная, кВт 27 38,5 50 61,5 73 84,5 96
Отапливаемая площадь, м 2
(при высоте потолков 2.8 м)
270 385 500 615 730 845 960
КПД,% не менее 87 87,3 87,9 88 88,2 88,5 88,7
Расход топлива ориентировочный (при QN = 35,8 МДж / кг):
природного газа м 3 / час
сжиженного газа кг / час
3,1 4,4 5,7 7 8,3 9,6 10,9
Температура продуктов сгорания, ° С, не более 240 210

Варианты жидкого топлива

Название параметров Числовые значения
Количество секций, шт. 3 4 5 6 7 8 9
Тепловая мощность номинальная, кВт 27 38,5 50,9 62,9 75 87 99,5
Отапливаемая площадь, м 2 (при высоте потолков 2.8 м) 270 385 509 629 750 870 995
КПД,% не менее 88 88,8 88,8 89,2 89,5 89,6 90,2
Расход топлива ориентировочный, кг / ч
(при QN = 35,8 МДж / кг вязкость от 2 до 7,5 при 20 ° С)
3,1 3,8 4,9 6 7,2 8,3 9
Температура продуктов сгорания, ° С, не более 240 210

При выборе (покупке) горелки жидкотопливная, необходимо обращать внимание на соответствие форсунки горелки (расход топлива) ее мощности.

Котлы твердотопливные чугунные секционные КЧМ-5-К предназначены для нагрева воды как промышленных объектов, так и загородных домов. Котел давно известен на рынке отопительного оборудования Многим покупателям. В настоящее время эти котлы производятся как на внутреннем рынке России, так и на экспорт.
К неоспоримым достоинствам данного котла можно отнести: высочайшее качество изготовления, современный и красивый дизайн, простоту и удобство использования, автоматизированный процесс сжигания топлива в топке (за счет термомеханической автоматизации, очень долгий срок службы, широкая сеть сервисных центров. представлен во многих регионах РФ.Котел совместим со многими типами горелочных устройств и может работать на всех видах топлива (твердое топливо, газ, электричество, дизельное топливо, «отработка».
Твердотопливный чугунный комбинированный котел CFM идеален и на высоте В то же время универсальный вариант для отопления и горячего водоснабжения вашего дома.Котел легко переводится на любое представленное топливо - установкой или заменой горелки, а также установкой ее электрической Тан.Котел CFM может работать как в системах с естественной циркуляцией , и с принудительной, но в случае с принудительной системой не следует забывать, что система становится энергозависимой и требует постоянного электричества.Здесь вам может помочь инверторный источник бесперебойного питания, который вы также можете приобрести в нашей компании.
Максимально допустимое давление в системе - 3 кПа (3 атмосферы). При сборке котлов на заводе - котлы «проливаются» в течение 5-10 минут под давлением 5кПа, что снижает риск литья практически до нуля.
Для организации нагрева воды для бытовых нужд (душ, мытье посуды и т. Д.) Котлы КЧМ можно утилизировать водонагревателями косвенного нагрева. Твердотопливные котлы КЧМ-5 успешно производятся Кировским заводом более десятка лет.Иметь проверенный временем дизайн. Обладают достаточно широким диапазоном мощности (от 21 до 80 кВт), которого нет у других конкурентов. Котлы КЧМ-5 неприхотливы в эксплуатации и имеют приятный современный внешний вид. Помимо российского рынка, котлы КЧМ-5 поставляются и на европейский рынок. Также возможна установка газового, дизельного топлива и горелки на отработанном масле, что делает этот котел по сути универсальным. В комплект котла входит механическая автоматика - ползунковый регулятор Honeywell, поддерживающий заданную температуру теплоносителя за счет увеличения или уменьшения тяги воздуха в топке, тем самым увеличивая или уменьшая интенсивность горения.Также на передней панели котла есть встроенный градусник, показывающий температуру теплоносителя. Киттель тоже кочерга. Для исправной эксплуатации твердотопливные котлы КЧМ-5 прослужат вам не один десяток лет и даже при естественном износе деталей котла вы сможете приобрести комплектующие для своего котла. Мы являемся дилером Кировского завода, а также сервисным центром в Северо-Западном регионе.
Котлы КЧМ-5 - котлы водогрейные чугунные, в сборе.Предназначены для отопления, теплоснабжения жилых домов, зданий, различных сооружений до 2200 м 3, которые оборудованы системой отопления с принудительной (закрытой) или естественной (открытой) циркуляцией теплоносителя. Котлы предназначены для работы на разных видах твердого топлива: на дровах, антраците, угле, брикетах твердого топлива, а также на торфе и других возможных видах твердого топлива.
При использовании низкосортного и некачественного твердого топлива на котлах ССМ-5-К-03М1 возможна установка вентилятора принудительного дутья.В котел также поставлена ​​лажа для автоматического поддержания необходимой температуры котловой жидкости. Котел без особых усилий можно переоборудовать как для работы на дизельном топливе, так и на природном газе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
