Настенные газовые котлы THERM 23 CL, 23 TCL (с проточным нагревом ГВС)

Технология “прямого нагрева“

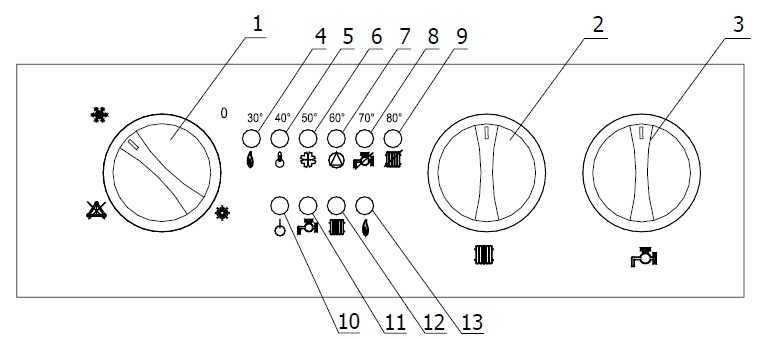

Котлы THERM 23 CL и TCL являются модерными газовыми котлами для отопления квартир, частных домиков, магазинов, мастерских и других объектов до 240 м².

Перейти к ценам

Котлы THERM CL и TCL (тип комби) имеют оборудование для обогрева ГВС (буква Т значит в названии котла тип ТУРБО, т.е. с принудительным выводом продуктов сгорания с помощью вентилятора).

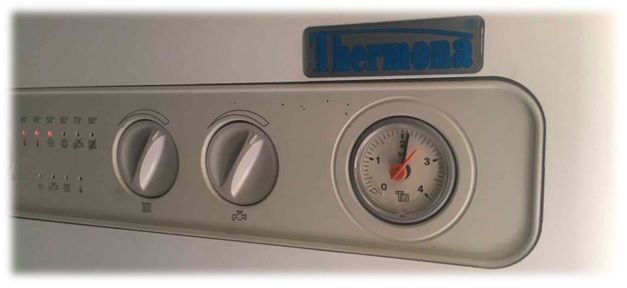

Котлы конструированы как газовые приборы с максимальным КПД и минимальным выбросом продуктов сгорания в окружающую сферу. Мощность котла плавно регулируется в диапазоне 45 – 100 % и имеет возможность приспособления к актуальной потребности расхода тепла объекта. Высокий технический стандарт обеспечивают самые качественные детали от известных мировых производителей.

♦ Руководство по эксплуатации 23 CL (в формате .pdf) ♦ Руководство по эксплуатации 23 TCL (в формате .pdf)

Технические данные	Ед.	23 CL	23 TCL
Макс. потреблемая мощность	кВт	25,2	25,2
Maкс. тепл. мощность на отопление	кВт	23	23
Mин. тепл. мощность на отопления	кВт	10	10
Расход газа: – природный газ	м3/ час.	1,1-2,8	1,1-2,8
– пропан	м3/ час.	0,4-1,0	0,4-1,0
Протекание ГВС при t – 25°C	л / мин.	13,5	13,5
t – 35°C	л / мин.	10	10
Maс.сверхдавление системы отопления	бар	3	3
Mин. сверхдавление системы отопления	бар	0,8	0,8
Maс. темпер..отоп. воды на выходе	°C	76	76
ГПД котла	%	90	90
Номинальная напряж./частота	В/Гц	230/50	230/50
Степень защиты электрочастей		IP 41	IP 41
Диаметр дымохода мм		120	100/60
Размер врезки отопительной воды/газа	G	3/4“ / 1/2“	3/4“ / 1/2“
Габариты: высота/ширина/глубина	мм	830/430/ 367	830/430/ 367
Масса котла	kг	39	41

СХЕМА УСТАНОВКИ

Перейти к ценам

ДРУГИЕ МАТЕРИАЛЫ ПО ТЕМЕ:

1. Настенные газовые котлы THERM 14 L, TL (только для отопления)
2. Настенные газовые котлы THERM PRO 14 X, 14 TX (только для отопления)
3. Настенные газовые котлы THERM 20 LX, 20 TLX (только для отопления)
4. Настенные газовые котлы THERM 28 LX, 28 TLX (только для отопления)
5. Настенные газовые котлы THERM DUO 50, 50T (только для отопления)
6. Настенные газовые котлы THERM DUO 50 FT (только для отопления)
7. Настенные газовые котлы THERM TRIO 90 (только для отопления)

8. Настенные газовые котлы THERM TRIO 90T (только для отопления)

9. Настенные газовые котлы THERM 14 CL, 14 TCL (с проточным нагревом ГВС)

10. Настенные газовые котлы THERM 20 CX, 20 TCX (с проточным нагревом ГВС)

11. Настенные газовые котлы THERM 23 CL, 23 TCL (с проточным нагревом ГВС)

12. Настенные газовые котлы THERM 28 CL, 28 TCL (с проточным нагревом ГВС)

13. Настенные газовые котлы THERM 32 CL, 32 TCL (с проточным нагревом ГВС)

14. Настенные газовые котлы THERM 28 CX, 28 TCX (с проточным нагревом ГВС)

15. Настенные газовые котлы THERM PRO 14 XZ, 14 TXZ (для подсоединения к резервуару горячей воды)

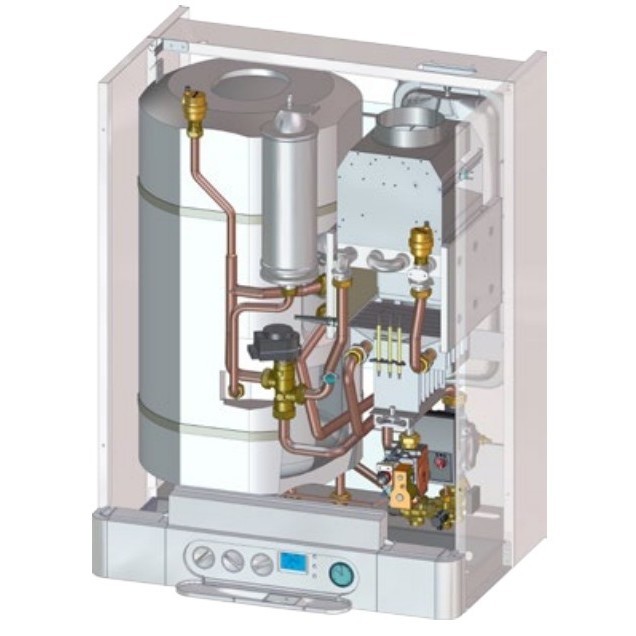

16. Настенные газовые котлы THERM 20 LXZ, 20 TLXZ (для подсоединения к резервуару горячей воды)

17. Настенные газовые котлы THERM 28 LXZ, 28 TLXZ (для подсоединения к резервуару горячей воды)

18. Настенные газовые котлы THERM PRO 14 KX, 14 TKX (со встроенным резервуаром ГВС)

19. Настенные газовые котлы THERM 28 LXZ 10, 28 TLXZ 10 (со встроенным резервуаром ГВС)

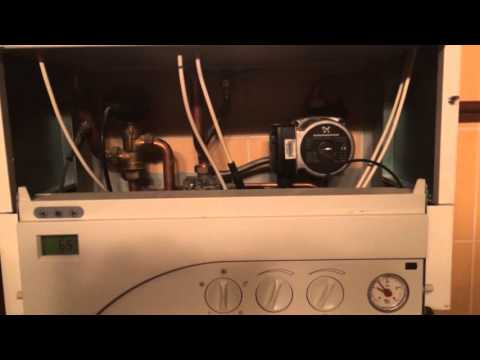

Котел газовый настенный Thermona THERM 14 CL 14 кВт в Екатеринбурге (Котлы газовые)

Россия
Екатеринбург
Отопительное оборудование
org/ListItem”> Котлы газовые

Цена: Цену уточняйте

за 1 ед.

Описание товара

Эти котлы предназначены для отопления и горячего водоснабженя небольших зданий.

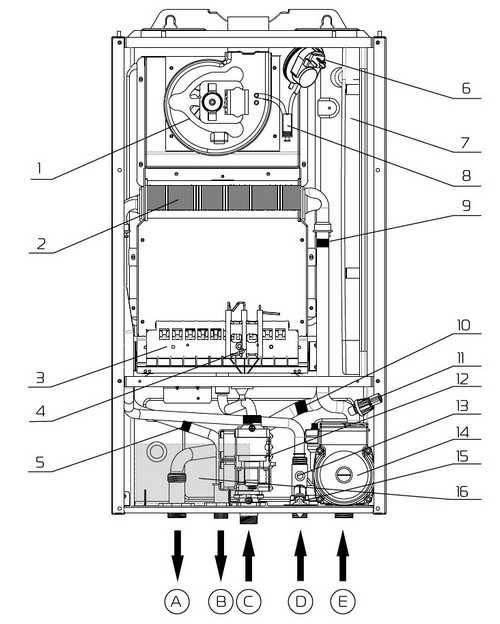

В состав котла входят:

теплообменник;

газовая горелка;

газовый редуктор;

электронная плата автоматического регулирования;

автоматические воздухоотводчики;

циркуляционный насос;

группа гидравлической безопасности;

встроенный расширительный бак 7 л.

Котлы имеют двухконтурный теплообменник и нагревают воду для хозяйственных нужд проточным способом. Мощность такого котла позволяет отапливать до 150 м² площади.

Выпускаются в 2 модификациях:

под дымоход
с принудительным отводом дымовых газов

Параметр
Ед.
Значение
Макс. тепловая мощность
кВт
14,0
Мин. тепловая мощность
кВт
5,5
Номинальная мощность на ГВС
кВт
14,0
Количество сопел горелки
шт.
9
Диаметр сопел на природный газ
мм
1,15
Номинальное давление природного газа на входе
мбар
20
Давление природного газа на соплах
мбар
2,0 – 10,5
Расход природного газа
м³/час
0,65 – 1,65
Макс. давление воды в отопительной системе
бар
3
Мин. давление воды в отопительной системе
бар
0,8
Макс. давление воды в контуре ГВС
бар
6
Мин. давление воды в контуре ГВС
бар
1
Мин. проток воды в контуре ГВС
л/мин.
2,5
Проток воды в контуре ГВС при Δt=25°C
л/мин
7,2
Проток воды в контуре ГВС при Δt=35°C
л/мин
5,2
Макс.

температура подачи
°C
76
Средняя температура дымовых газов
°C
90
КПД котла
%
90
Номинальные напряжение / частота
В / Гц
220 / 50
Номинальная потребляемая эл. мощность
Вт
120
Объем расширительного бака
л
7
Диаметр дымохода
мм
110
Размеры высота / ширина / глубина
мм
736 / 410 / 305
Вес котла
кг
26

Товары, похожие на Котел газовый настенный Thermona THERM 14 CL 14 кВт

В фирме «Термона сервис Урал, ООО» у вас есть возможность оформить заказ на «Котел газовый настенный Thermona THERM 14 CL 14 кВт», изучив предложение на торговой площадке BizOrg.Su В текущий момент статус товара – «В наличии».

Плюсы «Термона сервис Урал, ООО»:

специальные условия по стоимости для посетителей сайта BizOrg.Su;
гарантия качества;
разнообразные способы оплаты.

Ждем Вашего звонка!

Часто задаваемые вопросы

Информационное описание указано с неверной ценой, телефон не доступен и т.д.
Если у вас возникли проблемы с «Термона сервис Урал, ООО», то укажите идентификационные данные предприятия (43422) и услуги или изделия (13161716). Наш отдел по работе с клиентами возьмет на себя разрешение данного вопроса.
Как оформить заявку
Хотите «Котел газовый настенный Thermona THERM 14 CL 14 кВт»? Свяжитесь с организацией «Термона сервис Урал, ООО» по контактам, указанным в правом верхнем углу страницы.
Обязательно укажите, что увидели компанию у нас – на сайте BizOrg.
Где получить еще больше сведений о фирме «Термона сервис Урал, ООО»
Чтобы получить еще больше информации о фирме, нажмите в правом верхнем углу на ссылку-название фирмы, а далее нажмите на интересующую Вас страницу с информацией.

Служебная информация

«Котел газовый настенный Thermona THERM 14 CL 14 кВт» и другие подобные предложения можно найти в категориях: «Вода, газ и тепло», «Отопительное оборудование», «Котлы газовые»;

Предложение было добавлено на сайт 21. 12.2016, дата последнего изменения – 21.12.2016;
За это время предложение было просмотрено 118 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Термона сервис Урал, ООО цена товара «Котел газовый настенный Thermona THERM 14 CL 14 кВт» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Термона сервис Урал, ООО по указанным телефону или адресу электронной почты.

Телефоны:

+73433820560

Купить котел газовый настенный Thermona THERM 14 CL 14 кВт в Екатеринбурге:

ул. Чистопольская, д. 6, оф. 308

Котел газовый настенный Thermona THERM 14 CL 14 кВт

Bradfordwhite Bnth Brute Touchscreen Display Display Display Water Hauster Руководство пользователя

Руководство пользователя для

с сенсорным дисплеем

Для вашей безопасности: Этот продукт должен быть установлен и сервируется на A -профессиональный сервис. с квалификацией по установке и обслуживанию водогрейных котлов и нагревателей. правильная установка и/или эксплуатация могут привести к образованию угарного газа в дымовых газах, что может привести к серьезным травмам, повреждению имущества или смерти. Неправильная установка и/или эксплуатация аннулируют гарантию.

ПРЕДУПРЕЖДЕНИЕ
Несоблюдение в точности информации, содержащейся в данном руководстве, может привести к пожару или взрыву, что приведет к материальному ущербу, травмам или гибели людей.
Не храните и не используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи этого или любого другого прибора.
ЧТО ДЕЛАТЬ ПРИ ЗАПАХЕ ГАЗА

Не пытайтесь зажечь какие-либо приборы.
Не прикасайтесь ни к каким электрическим выключателям; не пользуйтесь телефоном в вашем здании.
Немедленно позвоните поставщику газа с ближайшего телефона. Следуйте инструкциям поставщика газа.
Если вы не можете связаться с поставщиком газа, позвоните в пожарную службу. Установка и обслуживание должны выполняться квалифицированным установщиком, сервисным агентством или поставщиком газа.

Брут Котлы и объемные водонагреватели

Ознакомятся с

Белый брюк Брэдфорда предлагается как в помещении, так и на открытых моделях для всех размеров, как котлы и объемный водонагреватель. Внешний вид моделей Indoor и Outdoor кардинально отличается, так как модель Outdoor имеет водонепроницаемую дверцу, закрывающую всю переднюю часть устройства. Эта водонепроницаемая дверь должна быть открыта, поднята и отложена в сторону для всех регулировок и обслуживания.

Единственная внутренняя и внутренняя разница между моделями для внутреннего и наружного применения заключается в том, что все трубопроводы для моделей для наружного применения, за исключением выпускного отверстия, находятся на ЗАДНЕЙ ЧАСТИ устройства. См. рис. 1.
Газовое соединение, впускное отверстие для воздуха, а также впускное и выпускное отверстие для воды находятся на задней стороне наружного блока. Это одинаково для всех размеров.

Доступны размеры от 150 до 850 МБТЕ/ч. Эта иллюстрация относится к 150 МБТЕ/ч. Полную информацию обо всех размерах и размерах см. в Руководстве по установке и эксплуатации Brute, Doc #1344

ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ – ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ
Несоблюдение этих инструкций может привести к возгоранию или взрыву, что может привести к материальному ущербу, травмам или гибели людей.
A. В этом блоке нет пилота. Он оснащен запальным устройством, которое автоматически зажигает горелку. Не пытайтесь зажечь горелку вручную.
B. Перед эксплуатацией устройства проверьте, нет ли вокруг него запаха газа. Обязательно нюхайте рядом с полом, потому что некоторые газы тяжелее воздуха и оседают у пола.
C. Поверните ручку газового клапана только рукой. Никогда не используйте инструменты. Если ручка клапана не поворачивается вручную, не пытайтесь ее починить. Вызовите квалифицированного специалиста по обслуживанию. Если вы нажмете на клапан или попытаетесь его отремонтировать, это может привести к пожару или взрыву.
D. Не используйте данное устройство, если какая-либо его часть находилась под водой. Немедленно вызовите квалифицированного специалиста по обслуживанию для осмотра устройства. Любая часть системы управления или газового регулятора, которая находилась под водой, должна быть заменена.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОНЯЛИ ГАЗ

Не пытайтесь зажечь какие-либо приборы или устройства, использующие газ.
Не прикасайтесь ни к каким электрическим выключателям. Не пользуйтесь телефоном в вашем здании.
Немедленно позвоните поставщику газа с телефона соседа. Следуйте инструкциям поставщика газа.
Если вы не можете связаться с поставщиком газа, позвоните в пожарную службу.

ЗАЖИГАНИЕ УСТРОЙСТВА

СТОП! Прочтите приведенную выше информацию по технике безопасности.
Установите термостат на самое низкое значение.
Отключите все электропитание агрегата.
Этот аппарат оснащен устройством розжига, которое автоматически зажигает горелку. Не пытайтесь зажечь горелку вручную.
Снимите переднюю панель доступа.
Выключите ручной газовый клапан. Клапан закрыт, когда рукоятка клапана находится под прямым углом к газовой трубе.
Подождите пять минут, чтобы газ вышел. Запах газа, в том числе в районе пола. Если вы чувствуете запах газа, ОСТАНОВИТЕСЬ! Выполните шаг B в информации по технике безопасности, указанной выше. Если вы не чувствуете запаха газа, переходите к следующему шагу.
Медленно поверните ручной газовый клапан в положение «ВКЛ». Ручка на клапане будет параллельна газовой трубе.
Заменить переднюю панель.
Включите электропитание агрегата.
Установите термостат на желаемую настройку.
Если устройство не работает, следуйте инструкциям в разделе «Отключение подачи газа на устройство» и позвоните своему специалисту по обслуживанию или поставщику газа.

ОТКЛЮЧЕНИЕ ГАЗА К УСТАНОВКЕ

Перед выполнением любых работ по обслуживанию отключите все электропитание устройства.
Установите термостат на самое низкое значение.
Снимите переднюю панель доступа.
Выключите ручной газовый клапан. Клапан закрыт, когда рукоятка клапана находится под прямым углом к газовой трубе.
Заменить переднюю панель.

ВЫКЛЮЧЕНИЕ BRUTE

Иногда может возникнуть необходимость выключить Brute. Вот шаги, необходимые для этого:

Выключите главный выключатель питания.
Откройте переднюю крышку и закройте главный ручной газовый клапан.
Если ожидается замерзание, слейте Brute. (Также убедитесь, что трубопроводы в здании защищены от замерзания.)

Для выполнения перечисленных выше действий может потребоваться квалифицированный обслуживающий персонал.

ПЕРЕЗАПУСК BRUT
Может потребоваться перезапуск Brute – например, после отключения питания. Вот шаги, необходимые для этого:

Сбросьте все ошибки с помощью сенсорного дисплея. См. раздел «О блокировках, удержаниях и предупреждениях».
Включите термостат, чтобы включить тепло.
Примерно через 2 секунды сработает вентилятор. Воспламенение должно произойти через 35-40 секунд. Это может занять до 2-1/2 минут.
Если розжиг не происходит, подождите 5 минут, а затем повторите шаги с 1 по 3.
Если после трех попыток котел по-прежнему не зажигается, выключите котел и вызовите сервисного техника.

Если установка была слита, выполните следующие действия:

Инструкции по заполнению и продувке установки см. в «Руководстве по установке и эксплуатации».
Снимите переднюю дверцу. Включите запорный газовый кран.
Включите главный выключатель питания. Насос и воздуходувка запустятся, и воспламенитель будет под напряжением. Через 35 секунд на газовый клапан подается питание, и происходит воспламенение. Если зажигание не происходит в течение 2-1/2 минут, выключите главный выключатель, подождите 5 минут и снова включите его. Если после трех попыток
зажигание не происходит, выключите установку и обратитесь в сервисную службу.

В СЛУЧАЕ СБОЯ ЭЛЕКТРОЭНЕРГИИ

Brute не будет работать во время отключения электроэнергии. Если происходит длительное отключение электроэнергии с опасностью замерзания, то Брут (и все остальные водные системы) следует полностью слить. Перед сливом установки выключите газ и выключите главный выключатель питания. При замене работающего устройства обратитесь к «Руководству по установке и эксплуатации» за инструкциями по заполнению и продувке.

Сенсорный экран

Рисунок 39. Brute с сенсорным экраном доступна для установки и настройки вашей системы отопления и/или горячего водоснабжения.
Использование сенсорного экрана
Экранная заставка запрограммирована на дисплей. Просто коснитесь экрана, чтобы разбудить его. При нормальной работе сенсорный экран автоматически отображает этот главный экран. См. Меню 1

На главном экране отображается изображение контроллера Brute. Цвет контроллера зависит от статуса Брута, как показано ниже.

Color	Status	Control Icon
Blue	Normal operation
Red	Lockout
Gray	Standby mode (Burner switch off )
Серый и перечеркнутый	Проблема со связью
Желтый	Состояние удержания. Это могут быть антикороткие циклы, переходы скорости вращения вентилятора и т. д.

Система отобразит экран сводки состояния устройства:

Значки экранного меню

Главная	Верхний левый угол	Вернуться на главную страницу
Камера	Верхний левый угол	Скранная выставка нынешнего меню	9202042020202020202020204202042020204202020420204020402042 левый угол	Система заблокирована, требуется сброс
Навесной замок	Верхний правый угол	Заблокировано или разблокировано. См. Меню 3
Назад	Верхний правый угол	Вернуться к предыдущему

Иногда для представления списка используется экран, и часто этот список слишком длинный для представления на одном экране. Чтобы увидеть остальную часть списка, потяните вниз панель в правой части экрана или используйте стрелки вверх и вниз. Чтобы внести изменение или получить дополнительную информацию об одном из элементов списка, нажмите строку для этого элемента.

Логин (требуется для некоторых параметров)
Для изменения некоторых параметров требуется Логин (пароль). Система управления включает три уровня защиты паролем:

OEM	Заводской пароль Настройка и изменение параметров Доступны только на заводе-изготовителе.
Логин	Пароль установщика Настройка и изменение параметров при установке системы, а также некоторые функции диагностики и устранения неполадок. Пароль уровня установщика «lnt» (нижний регистр «LNT»). См. Меню 3
Пользователь	(пароль не требуется) Некритические настройки и функции, включая настройку уставок центрального отопления и ГВС, контроль входных и выходных переменных, чтение параметров из контроллера и чтение журнала ошибок (Для некоторых специальных функций, связанных с безопасностью, помимо ввода правильного пароля, система попросит вас пройти дополнительный процесс «проверки». Подробнее информацию см. в разделе «Конфигурация».)

Когда необходим пароль, система отобразит экран клавиатуры. См. Меню 3.

Меню 3. Экран клавиатуры

Пароли, используемые этой системой, «чувствительны к регистру» — имеет значение, является ли буква в пароле заглавной или нет. Нажатие клавиши Shift переключает между заглавными и строчными буквами. «BS» означает «Back Space» и также работает как клавиша Delete. Любой может просмотреть все параметры. Однако для изменения большинства параметров вам понадобится
пароль.
В нижней части экрана система указывает, что необходимо ввести пароль.

Меню 4. Требуется вход в систему

Экран входа в систему аналогичен экрану клавиатуры.
Некоторым операторам может быть трудно нажимать клавиши на этом экране. В этом случае используйте обратную сторону пластиковой ручки, или стилус, или ластик для карандашей. (Не используйте острые металлические предметы — они могут повредить пластиковую поверхность экрана.)
При каждом нажатии клавиши система издает звуковой сигнал. Если вы вводите пароль, для каждого введенного символа будет отображаться звездочка (*). Звуковые сигналы и звездочки помогут вам ввести правильное количество символов для вашего пароля. При изменении числового значения система представляет экран ввода числового значения, как показано ниже.

Меню 5. Экран ввода числовых значений

Процесс проверки параметров, связанных с безопасностью
Процесс проверки позволяет пользователю убедиться, что все внесенные изменения верны и что не было каких-либо непреднамеренных изменений.
Когда вы начнете изменять параметр, связанный с безопасностью, система выдаст предупреждение следующего вида:
Меню 6. Параметр Предупреждение о безопасности
ПРЕДУПРЕЖДЕНИЕ
Изменение параметров безопасности должно производиться только опытными лицензированными операторами котлов и механиками. Опасные состояния горелки могут возникнуть при неправильной эксплуатации, что может привести к ПОТЕРИ ИМУЩЕСТВА, ФИЗИЧЕСКИМ ТРАВМАМ или СМЕРТИ.
Нажмите OK, чтобы продолжить. Система попросит вас войти в систему перед внесением изменений. (Дополнительную информацию о входе в систему см. в разделе 8.2.)
Если вы вносите изменения в какую-либо группу, которые могут повлиять на безопасную работу устройства, система управления попросит вас «проверить» изменение, прежде чем оно будет принято.
После изменения всех параметров вернитесь в меню конфигурации. В правом нижнем углу экрана вы увидите «ПРОВЕРИТЬ». Нажмите «ПРОВЕРИТЬ», затем нажмите «НАЧАТЬ», чтобы начать проверку.
Примечания –
• После изменения одного из этих параметров, связанных с безопасностью, вы должны завершить процесс проверки для группы, в которую входит этот параметр, иначе система управления не позволит котлу работать. Вы можете подождать с проверкой, пока вы не изменили параметры в других группах, но перед тем, как вернуть котел в эксплуатацию, вы должны завершить процесс проверки для всех групп, которые были изменены.
• В конце процесса проверки необходимо нажать кнопку Reset на передней панели контроллера. См. Рисунок 41. Вы должны сделать это в течение 30 секунд, иначе проверка будет отменена. Чтобы облегчить доступ к кнопке сброса, откройте дверцу на передней панели котла и выдвиньте панель управления перед началом проверки.
Рисунок 41. Кнопка сброса на контроллере
Система представит список для каждой группы параметров, требующих проверки. См. Меню 7.
Меню 7. Подтверждение параметров безопасности
Для каждой группы внимательно проверьте список. Нажмите Да, если все параметры в группе введены правильно. Для каждой группы вам дается 30 секунд, чтобы выбрать Да/Нет. Таймер обратного отсчета отображается в нижней части экрана.
Если вы внесли изменения в другие связанные с безопасностью группы, проверьте записи в этих группах таким же образом. Делайте это до тех пор, пока на следующем экране не появится
Меню 8. Сброс параметров безопасности
Когда процесс завершится, система сообщит вам о сбросе системы управления. Кнопка сброса расположена на передней панели контроллера. Вы должны нажать кнопку сброса в течение 30 секунд, иначе проверка будет отменена. Таймер обратного отсчета отображается в нижней части экрана.
Проверка отдельных параметров
На главном экране (меню 9) нажмите значок контроллера.
Меню 9. «Главный» экран
Появится страница сводки состояния для контроллера. Это показывает текущее рабочее состояние контроллера, а также показывает некоторые настройки конфигурации.
См. Меню 10
Меню 10. Экран сводки состояния
Обратите внимание на четыре кнопки в нижней части каждого экрана сводки состояния: . Может потребоваться пароль.
Эксплуатация – используется для настройки уставок, изменения скорости вентилятора, включения или выключения горелки или включения или выключения насосов.
Диагностика — позволяет запускать диагностические тесты или проверять входы и выходы, используемые системой.
Детали — позволяет проверить состояние всех параметров настройки в системе управления.
Установка даты и времени на Системный дисплей
В дисплей встроены часы, которые отслеживают дату и время. Этот параметр важен, поскольку записи журнала для блокировок и предупреждений включают списки времени. Если установка даты и времени для котла неверна, списки в журналах блокировки и предупреждений будут неверными.
Чтобы установить часы:
Начните с главного экрана.
Меню 11. «Главный» экран
Нажмите кнопку «Настройка» в правом нижнем углу экрана. Система представит экран настройки.
Меню 12. Экран настройки
Нажмите кнопку настройки дисплея в нижней части экрана.
Меню 13. Экран настройки дисплея
Нажмите кнопку «Установить дату/время».
Меню 14. Дата и время
С помощью стрелок измените дату и время, а затем нажмите кнопку OK.
Аккумулятор
Дисплей оснащен съемным аккумулятором (CR2032) для хранения времени, даты, блокировки и предупреждений в случае сбоя питания. Ожидаемый срок службы 10 лет. Доступ к аккумулятору можно получить с задней стороны сенсорного дисплея.
Меню конфигурации
Это шлюз к параметрам, которые потребуются производителю, установщику или конечному пользователю для настройки, обслуживания, технического обслуживания или настройки устройства. В конфигурации имеется восемнадцать (18) пунктов. Меню можно просмотреть. Пожалуйста, просмотрите меню 17. Всего имеется 18 подменю конфигурации. Полный список см. в Руководстве по установке и эксплуатации. Каждый из этих элементов будет иметь подменю, в которых вы можете настроить параметры и конфигурации.
На экране домашней страницы (меню 15) нажмите значок контроллера.
Меню 15. Экран домашней страницы
Появится страница сводки состояния для этого контроллера. См. Меню 16
Меню 16. Экран сводки состояния
Нажмите кнопку «Настройка», чтобы начать сеанс настройки контроллера.
Подменю конфигурации (ВСЕ 18)
Всего имеется 18 подменю конфигурации. Полный список см. в Руководстве по установке и эксплуатации. При использовании Brute для водяного отопления запрос на подачу тепла должен подаваться на клеммы «Т-Т», расположенные на ТВ7 с маркировкой «Т-Т или блокировка». Как только будет установлен запрос на тепло, система управления запустит соответствующие (выбранные) насосы и начнет процесс розжига.
Идентификация системы и доступ
В этом подменю отображается информация о программном обеспечении, коды даты, номера моделей и название программы, а также предоставляется установщику доступ для переименования котла и изменения Адреса Modbus для опережения запаздывания. Нажмите стрелку назад в правом верхнем углу экрана, чтобы вернуться в «Меню конфигурации».
ЦО – Конфигурация центрального отопления
Меню 18. Меню конфигурации
Убедитесь, что ЦО включен, а затем нажмите одну из черных стрелок (с любой стороны), чтобы перейти к экрану Уставки. Нажмите на поле «Уставка», чтобы внести коррективы в уставку и модуляцию для потребности одного котла в ЦО. .
Настройка уставки 4–20 мА
Меню настройки центрального нагрева (меню 18) имеет три подменю, и в каждое из них можно попасть, прокручивая влево или вправо с помощью стрелок слева и справа. См. Меню 19. Три подменю: «Центральный нагрев», «Уставка» и «Модуляция». Чтобы настроить уставку 4-20 мА, вам нужно сначала войти в подменю «Уставка» и изменить источник уставки с местного на S2 (J8-6) 4-20 мА. Затем перейдите в подменю «Модуляция» и установите «Источник модуляции» на «Локальный». И уставка, и модуляция не могут иметь источник, установленный как локальный.
Меню 19. Подменю «Уставка»
, пока вы не окажетесь в подменю «Уставка», затем нажмите «Локальный».
Щелкните стрелку вниз, чтобы увидеть дополнительные параметры.
Выберите S2 (J8-6) 4-20 мА, затем нажмите OK
Меню 20. Источник уставки CH
Затем прокрутите до подменю Модуляция и нажмите Источник скорости модуляции.
Наружная конфигурация сброса
В этом подменю подтвердите, что центральное отопление включено. Затем нажмите на «Максимальная температура наружного воздуха», «Минимальная температура наружного воздуха» и «Низкая температура воды», чтобы перейти к каждому из них и настроить их уставки в этих подменю.
ГВС – Конфигурация ГВС
ГВС – ГВС используется для настройки параметров температуры ГВС для водонагревателей (НТВ) и косвенных водонагревателей, которые используются с бойлерными (НТН) системами. Нажмите на поле Setpoint, чтобы перейти в подменю регулировки. Затем отрегулируйте его вверх или вниз до желаемой уставки ГВС.
Конфигурация отключения при теплой погоде
В этом подменю можно включить/отключить функцию отключения при теплой погоде и настроить уставку.
Конфигурация приоритета запроса
В конфигурации приоритета запроса установщик может настроить приоритет различных типов запроса.
Центральное отопление, опережение-отставание, горячее водоснабжение
Система управления использует стрелки в качестве индикаторов, указывающих на контур с более высоким приоритетом.
Конфигурация модуляции
Из этого подменю установщик может настроить диапазон модуляции для отопления и ГВС. Brute спроектирован с динамическим диапазоном 5:1. Любое изменение минимальной и максимальной скорости модуляции повлияет на общий коэффициент котла. Пароль уровня установщика позволит изменить эти параметры. Проконсультируйтесь с заводом-изготовителем, если требуется регулировка любого из этих параметров.
Соединения насоса
Контроллер Brute активирует контакты насоса, когда получает запрос на тепло. Как только потребность в тепле удовлетворена, насос остается включенным в течение заданного времени выбега насоса.
На клеммы насоса котла (TB5 — макс. 7,4 FLA) подается напряжение 120 В (фиолетовый провод) от основного источника питания. Контакты системы и ГВС являются сухими контактами. Для правильной работы системы и насосов ГВС должно подаваться соответствующее напряжение.
Соединения насоса системы расположены на клеммной колодке 5 (TB5) на панели управления. Контакты насоса системы рассчитаны на 120 В переменного тока, 7,4 А. Чтобы использовать контакты, питание должно подаваться на одну клемму, а другая клемма должна быть подключена к насосу или реле, управляющему насосом.
