Котлы Юнкерс – На вопросы отвечают специалисты

Вопрос: На моем котле Юнкерс не работает манометр давления – что может быть? Котел новый. Манометр заменил – результат тот же.

Ответ: Забит канал, место подключения манометра, в капиллярную трубочку не поступает вода.

Вопрос: Перестал стабильно включаться котел Юнкерс Евролайн 23. Выяснилось, что не открывается клапан подачи газа. Причина – недостаточное напряжение на открытие. Было 35-37в, надо 60в. Замена электронной платы решило вопрос. Есть ли электронная схема этой платы? На новой плате 50кОм. Остальные диоды и транзисторы (без выпайки из платы) дают одинаковые показания, т.е. можно считать их рабочими. Может ли этот резистор с уменьшившимся сопротивлением влиять на понижение вольтажа?

Ответ: Резистор навряд ли может влиять, а вот транзистор управления катушкой может.

Вопрос: пару недель тому вдруг появился непонятный и непрятный звук в котле: такое впечатление как трещотку работает в каком-то “органе” котла. Определить на слух невозможно. Но при прикосновении к газовому клапану отчётливо ощущается звук оттуда. Хотя возможно звуковые колебания передаются по арматуре котла. Звук возникает периодически, независимо от того работает ли только котёл или ГВС вместе с ним. Может у кого возникали подобные проблемы с такими симптомами?

Ответ: Надо почистить основательно насос, если не уверены в своих силах, пригласите специалиста, деталь дорогостоящая.

Вопрос: Проблема: не работает нагрев ГВС в косвеннике, отопление в рабочем состоянии! Просто перестал греть и всё!

Ответ: Проверяйте датчик протока ГВС

Вопрос: Котел Junkers zs 23-1 ae одноконтурный котел с возможностью нагрева горячей воды в емкостном водонагревателе! Датчик подключен, ошибку не показывает. Воду не греет. При перезапуске два раза мигает желтый индикатор, первый на панели индикации температуры, и котел уходит в ожидающий режим. При отключении контакта датчика температуры, котел зажигается и тут же гаснет. Отопление работает без сбоев. Нагрев ГВС работал.

Ответ: Нужно проверять датчик бойлера.

Вопрос: Подскажите, не проходит вода на гвс через котел, где искать?

Ответ: Если у вас Junkers Euroline, то на входе холодной воды в котел.

Вопрос: Помогите с таким вопросом. Junkers Evroline zw 23 отработал один сезон отлично, а в этом начали происходить странные вещи. После того как попользовался холодной водой закрывая кран, секунд на 5-10 включается котёл и тухнет. Контур отопления работает отлично. Сервисант сказал,что это проблема гидравлики. Напрашивается вопрос, почему раньше работал нормально и как устранить?

Ответ: Устранить? Убрать гидроудар в трубе холодной воды на входе котла при ее закрытии на смесителе – к примеру поставить обратный клапан.

Вопрос: Котел Junkers Euroline ZS/ZW 23-1 AE. Стабильно, раз в год, у меня возникает проблема связанная с подачей горячей воды. Дело в том, что при открытии водопроводного крана для подачи горячей воды, она (вода) течёт тёплая, а не горячая, но в то же время, сильно нагреваются батареи. Вызываю мастера и он чистит клапан, который по его мнению забивается водопроводной грязью. Инструкцию к котлу скачал, но о процедуре чистки клапана в ней ничего не сказано, поэтому прошу Вашего совета. Для чистки клапана необходим полный демонтаж всего узла или можно это сделать, не снимая его? Может, есть хотя бы краткое описание подобной процедуры?

Ответ: 3-х ходовой клапан снимается достаточно легко, после слива отопительной воды с котла, попробуйте заменить его, если надоело ремонтировать.

Вопрос: Возникла проблема с котлом Юнкерс ZW-23-1 KE 23 работал нормально, а этой зимой все началось. Сначала котел не мог нормально включатся, включится-выключится + включится-выключится + включится-выключится и так минут по 20-30 мог делать, как будто ему газа не хватало разжечься.

ГВС работало отлично в этот момент. Сервисмен ничего кроме чистки котла предложить не может, а я ему говорю по-моему дело в газовой части, котел и так 2 раза в год обслуживаем. А вчера начала колонка гонять-включится идет бешеный шум газа и через 5 сек выключается и не может включиться нормально. Пройдет некоторое время, потом заработает. Подскажите с чего начать?

Ответ: почистить или заменить электрод ионизации. Возможно проблема в плате, плата не видит минимальное пламя, проверьте конденсатор С4 в котле.

Вопрос: Котел Junkers Evroline zw 23 ke отопление работает нормально, при открывании крана горячей воды происходит сильное (с шумом) горение газа-затем горелка выключается-снова вкл. и т.п. При медленном открывании вроде в режиме, но стоит открыть кран ещё где-то всё повторяется. Теплообменник только что прочистил.

Ответ: Проверьте настройки газового клапана по инструкции.

Вопрос: У меня котел Юнкерс zw 23 ke 12. Уже месяц проблема. Включаю горячую воду, котел начинает шуметь и в трубах начинается такой звук, как будто по ним молотком бьют и вода не нагревается. Клавиша сброса неисправностей мигает где то раз в 4 секунды, но температуру показывает или 90 или 45. В чем может быть проблема?

Ответ: Если давление в котле соответствует норме и при этом насос не заклинил, однозначно промывка отеплообменников. Ещё проверьте сбросник воздуха и компенсатор объема.

Вопрос: Котел Junkers Euroline ZW23KE(10 лет назад ставили). После грозы, мигает красная и зеленая 75. Что может быть? Плата отказала?

Ответ: Смотрите цепь контроля пламени.

Вопрос: Котел Юнкерс Евролайн 23-1. Турбина. Ошибка следующего вида: Мигает кнопка сброса неисправностей, и диоды на 45 и 90 градусов. По инструкции – не работает датчик давления. Если я правильно понял датчик давления это тот же прессостат? Попытался сбросить ошибку через РЕЗЕТ, но результат тот же. Корпус снял, трубку вентури продул, в прессостат тоже подул, может контакты как-то залипли, они поклацали нормально. Потом через кнопку сброса снял ошибку все-таки и котел запустился. Но через пол часа опять та же картина.

Подскажите, что это может быть и как проверить. Может на сопротивление или что там…(мультиметр есть). Или же это дело в плате. Или прессостат новый покупать?

Ответ: 1 – проверить момент возникновения аварии – работает ли при этом турбина, 2 – если работает, то проверить тестером напряжение на пресостате должно быть 0.

Вопрос: Перестал реагировать датчик давления, открутил, продул давлением воды – работает, поставил на место, заполнил водой не показывает. Открутил датчик, при системе заполненной водой в том месте, где подсоединяется датчик нет воды, заполняю, срабатывает байпас, а в месте соединения датчика вода не идет, открутил пробку расположенную ниже, продул все чисто. Что нужно сделать чтобы вода пошла в датчик?

Ответ: Прочистить его.

Вопрос: Такая проблема – котёл Junkers Euroline zw-23 КЕ 23\21 ГВС работает нормально, после включения котла на отопление работает час-полчаса и выключается, через 3-4 часа сам включается и опять та же история. Один раз, когда открывал кран долива холодной воды в систему котёл начинал работать, после перекрытия крана сразу выключался. подскажите пожалуйста, в чём может быть причина.

Ответ: нужно всё проверять, я бы начал с датчика NTC.

Вопрос: У меня котел Junkers Euroline. В эксплуатации 5 лет работал нормально, но последнее время стал плохо запускается на отоплении, идет поджог вспышка газа и сразу тухнет, затем секунд через 10-12 все повторяется и так раз 6-10 пока не запустится. Создается такое впечатление что не открывается газовый клапан. Подскажите, что нужно сделать, чтобы это устранить?

Ответ: Почистить электрод ионизации и возможно ремонт платы.

Вопрос: Подскажите, кто сталкивался с таким: при запуске горячей воды, котел загорается, но через время 1-10мин выключается и мигает первая лампочка. Затем котел можно запустить только после отключения на пару минут питания. Что это может быть??

Ответ: NTC подающего трубопровода или насос.

Вопрос: Есть котел Юнкерс Евролайн ZW-23-1-AE турбированый. Очень громко работает турбина. При осмотре турбины обнаружил довольно большой люфт якоря (1,5-2мм). Внутренний подшипник вращается с небольшим посторонним звуком, но громкий звук идет из-за люфта. Причина появления люфта, думал, сдвигание внутреннего подшипника по оси якоря. Но он насажен очень плотно, несильные (чтобы не повредить подшипник) попытки сдвинуть его по оси ни к чему не привели.

В связи с этим вопросы:

1. Вообще, возможно ли поменять внутренний подшипник турбины или это никто не практикует?
2. В случае замены турбины, можно поставить не такую мощную, чтобы не так сильно гудела? У меня турбина 50W, может есть турбины ватт на 25-30. Отапливаемая площадь около 60м, котел всегда работает на минимальной мощности.

Ответ: Люфт не от звука турбины! Если сможете – Меняйте подшипник.

Вопрос: Котел турбированый Юнкерс евролайн. Отопление порядочно отрабатывает, а вот ГВС шалит. В режиме водоразбора греет и горячую воду и отопление. Заменил вставку 3х-ходового клапана на новую. Привод отрабатывает ГВС-отопление. Промыл вторичный теплообменник со стороны отопления – мусор был, но не критично.

Снимал привод 3х-ходового, вдавливал шток до упору – результат тот же, работает и ГВС и отопление. Дайте совет.

Ответ: Неправильно собран трехходовой клапан, мусор.

Вопрос: Всем доброго времени суток. У меня установлен котёл Junkers Evroline ZW23KE. Сейчас появилась следующая проблема: на отоплении горелка работает в среднем режиме, а при ГВС (регулятор температуры в положении больше среднего) сразу включается максимальное пламя, теплообменник начинает шуметь как чайник перед закипанием. Температура по индикаторам доходит до 90 и выключается подача газа. Протоком воды снизило температуру – включается газ и начинается всё с начала. Если регулятор ГВС в положении меньше среднего- включается максимальное пламя, потом происходит уменьшение пламени до среднего и далее работа с постоянным изменением пламени (то увеличение, то уменьшение). Подозреваю, что пора чистить пластинчатый теплообменник. За 8 лет эксплуатации ни разу его не чистил. Но т.к. полностью не уверен в своих выводах, поэтому решил посоветоваться с Вами.

Правильно ли я определил неисправность?

Ответ: И первичный теплообменник тоже нужно прочистить.

Вопрос: Юнкерс евролайн. Прессостат не срабатывает. Ртом потянешь – работает. Турбина крутится, но нету на трубки никаких разряжений… Труба вытяжная в порядке. Нигде не забито. Неужели турбина стала слабо дуть?

Ответ: Замените или продуйте трубку вентури, отрегулируйте прессостат.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Немецкая компания Junkers одна из первых разработала и внедрила систему управления над давлением газа в зависимости от расхода воды, а также функцию экологично чистого сжигания газа.

В ассортименте компании Junkers представлены установки с закрытой и открытой топочной камерой, в напольном и настенном исполнении, с одним и двумя контурами. На все газовые котлы марки Юнкерс предоставляется гарантия 25-лет.

Конденсационное оборудование

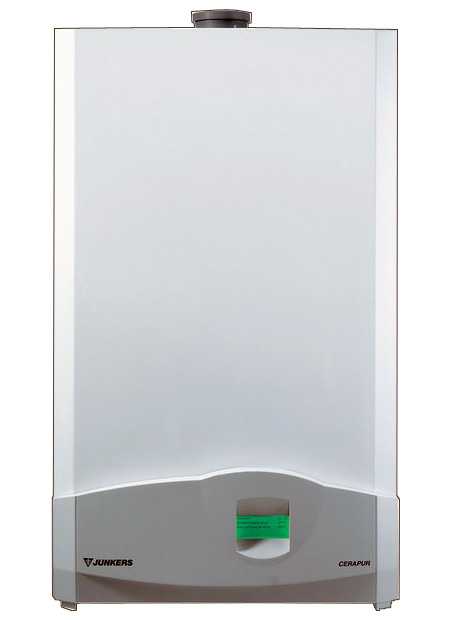

Навесной конденсационный котёл Junkers имеет закрытую камеру сгорания. В зависимости от комплектации может устанавливаться для отопления помещений до 500 кв. м. Изготавливается в трех базовых комплектациях:

Конденсационные модели имеют небольшой расход газа, что позволяет уменьшить затраты на отопление на 30-40%.

Настенное оборудование (атмосферное)

Навесные одноконтурные и двухконтурные газовые котлы отопления Юнкерс, с открытой камерой сгорания (атмосферные) представлены серией Ceraclass, в которой находится две основных модификации: Comfort и Excellens.

Comfort – устройство котла позволяет уменьшить количество возможных неисправностей и увеличить срок эксплуатации. Установлена программа самодиагностики, информация о проблемах в работе и неисправностях выдается на жк – дисплей.
В базовой комплектации Comfort присутствует все необходимое для работы оборудование: циркуляционный насос, управление газовой горелки, датчики и устройства, защищающие от перегревания.
Excellens – в модификацию входят как настенные одноконтурные газовые отопительные котлы марки Юнкерс, так и двухконтурные аналоги. Имеют высокую производительность. Могут подключаться к системе умный дом. Предусмотрена возможность подключения нескольких отопительных систем одновременно.

Котлы напольного типа

Напольные газовые котлы Юнкерс предназначены для бытового и промышленного применения. Максимальная производительность достигает 56 кВт, чего достаточно для поддержания комфортной температуре в помещении до 500-600 м².

Допускается подключение двух напольных газовых отопительных котов Junkers в одну сеть (каскад). При необходимости можно установить бойлер косвенного нагрева.

Преимуществом моделей напольных котлов отопления Юнкерс является то, что их теплообменник изготавливается из тугоплавкого чугуна. Это позволило увеличить коэффициент теплоотдачи, а также сроки эксплуатации.

В напольных агрегатах, согласно заверению производителя, может быть использован антифриз, применяемый для котлов. Это в несколько раз увеличивает теплоотдачу при нагреве, а также предотвращает систему отопления от размораживания.

Обвязка и ввод в эксплуатацию

Подключение котла не требует установки дополнительного циркуляционного оборудования. В конструкцию входит насос, расширительный бак, чувствительная автоматика и блок управления. Все модели могут дополнительно укомплектовываться датчиками температуры в помещении.

Обязателен монтаж водоподготовки. Внутренняя конструкция теплообменника чувствительна к воздействию агрессивной среды, поэтому перед вводом подачи системы отопления в котел устанавливают фильтры грубой и тонкой очистки.

Техническое обслуживание котла проводится достаточно просто, благодаря передней съемной панели, открывающей доступ к важным узлам. Чистка теплообменника проводится в начале и конце отопительного сезона. Диагностика неисправностей осуществляется в автоматическом режиме, результаты выводятся на дисплей.

Преимущества и недостатки выбора котла Junkers

Согласно отзывам потребителей, на качество работы котла влияет несколько факторов: технические условия эксплуатации, правильно выставленные настройки и недостатки в конструкции. Самой сложной и дорогостоящей поломкой является выход из строя модуля управления. Замена платы обойдется в треть от стоимости котла.

Еще одна распространенная проблема возникает как следствие плохого обслуживания котла. Принцип работы оборудования основан на использовании датчиков, которые предотвращают перегрев теплоносителя. Так, автоматика срабатывает при наличии большого количества сажи в топке. Температура нагрева воды в таком случае не поднимается выше 45 °С.

В остальном котлы Юнкерс работают, как и надлежит немецкому оборудованию – с точностью, производительностью и надежностью. Junkers – это хорошее решение для тех, кто в первую очередь ценит качество и готов за это заплатить.

Инструкция по монтажу, эксплуатации и техобслуживанию газовых котлов EUROLINE ZS 23-1 AE 23, ZS 23-1 AE 31, ZW 23-1 AE 23, ZW 23-1 AE 31. Язык: ru | pdf 1006.80 Kb

Инструкция по монтажу, настройке, переоборудованию системы отвода дымовых газов для установок газового отопления ZW/ZS 23 AE. Язык: ru | pdf 359.33 Kb

Инструкция по монтажу, эксплуатации и техобслуживанию газовых котлов EUROLINE ZS 23-1 KE 23, ZS 23-1 KE 31, ZW 23-1 KE 23, ZW 23-1 KE 31. Язык: ru | pdf 761.04 Kb

Инструкция по монтажу, эксплуатации и техобслуживанию газовых котлов EUROMAXX ZWS 24-1 MFK 23, ZWS 24-1 MFK 31, ZWS 28-1 MFK 23, ZWS 28-1 MFK 31, ZWS 24-1 MFA 23, ZWS 24-1 MFA 31, ZWS 28-1 MFA 23, ZWS 28-1 MFA 31. Язык: ru | pdf 4.60 Mb

Инструкция по монтажу, эксплуатации и техобслуживанию котла настенного газового ZWE 24/28-4 MFA. .., ZSE 24/28-4 MFA независимого от воздуха помещения. Язык: ru | pdf 1.28 Mb

Инструкции по монтажу, эксплуатации и техобслуживанию котла настенного газового EUROSTAR ZWE 24-4 MFK 21/23, ZSE 24-4 MFK 21/23, для подключения к дымовой трубе. Язык: ru | pdf 314.47 Kb

Инструкция по технике безопасности, ввода в эксплуатацию, рекомендации по экономии энергии котлов настенных газовых EUROSTAR ZWE 24-4 MFK 21/23, ZSE 24-4 MFK 21/23, ZWE 24/28-4 MFA, ZSE 24/28-4 MFA. Язык: ru | pdf 314.47 Kb

Инструкция по монтажу, эксплуатации и техобслуживанию котлов настенных газовых EUROSTAR ZE/ZWE 24-3 MFA, ZE /ZWE 24-3 MFA. Язык: ru | pdf 1.22 Mb

Инструкция по монтажу, эксплуатации и техобслуживанию котлов настенных газовых EUROSTAR ZSE/ZWE 24-3 MFK. Язык: ru | pdf 940.48 Kb

Инструкция по монтажу, эксплуатации и техобслуживанию котлов настенных газовых EUROSTAR ZE/ZWE 24-3 MFК… Язык: ru | pdf 460.77 Kb

Газовые настенные котлы Junkers серии Ceraclass: ZS 14 – 2 DH AE 23, ZS 14 – 2 DH AE 31, ZW 14 – 2 DH AE 23, ZW 14 – 2 DH AE 31. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 3.75 Mb

Газовые настенные котлы Junkers серии Ceraclass Excellence: ZSC 24 – 3 MFК, ZSC 28 – 3 MFК, ZWC 24 – 3 MFК, ZWC 28 – 3 MFК. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 4.84 Mb

Газовые настенные котлы Junkers серии Ceraclass Excellence: ZSC 24 – 3 MFA, ZSC 28 – 3 MFA, ZSC 35 – 3 MFA, ZWC 24 – 3 MFA, ZWC 28 – 3 MFA, ZWC 35 – 3 MFA c забором воздуха для горения вне помещений. Паспорт. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 5.44 Mb

Газовые настенные котлы Junkers серии Ceraclass Comfort: ZWE 24 – 5 MFK. Паспорт. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.96 Mb

Газовые настенные котлы Junkers серии Ceraclass Comfort: ZWE 24 – 5 MFA, ZWE 28 – 5 MFA с забором воздуха для горения вне помещений. Паспорт. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 2.05 Mb

Газовые настенные котлы Junkers серии Ceraclass Smart: ZWA 24 – 2 K 23, ZSA 24 – 2 K 23. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 3.78 Mb

Газовые настенные котлы Junkers серии Ceraclass Smart: ZWA 24 – 2 A 23, ZSA 24 – 2 A 23. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 3.61 Mb

Газовые настенные котлы Junkers серии Ceraclass: ZS 14 – 2 DH КE 23, ZS 14 – 2 DH КE 31, ZW 14 – 2 DH КE 23, ZW 14 – 2 DH КE 31. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 3.75 Mb

Газовое отопительное оборудование покупается и устанавливается на долгие годы, поэтому требования, предъявляемые потребителями к надежности, долговечности и отказоустойчивости, очень высоки. Оборудование немецкого концерна Юнкерс соответствует самым строгим критериям и пользуется заслуженно хорошей репутацией во всем мире.

Водонагревательные приборы Junkers представлены напольными и настенными , специально рассчитанными на эксплуатацию в российских условиях. Завод производит экономичные котлы мощностью от 14 до 42 кВт, подходящие для отопления дома любого размера. В каждой серии представлены модели как эконом-класса, так и премиум, цена которых определяется комплектацией и расширенным функционалом. Полная двухлетняя гарантия распространяется на все приборы. Котлы компактны и легко монтируются, а в комплект поставки входят все необходимые детали, чтобы как можно быстрее подключить аппарат.

Настенные котлы серии Ceraclass, мощностью до 14 кВт, позволяют отапливать квартиры и дома площадью до 150 м.кв. Одноконтурные котлы ZS обеспечивают только отопление дома, экономно расходуя газ. К одноконтурным котлам предусмотрена возможность подключения бойлера. Помимо отопления, двухконтурный котел ZW подогревает 12 литров воды в минуту для кухни и ванной.

В серии представлены котлы с открытой и закрытой горелкой, все модели снабжены электроподжигом, трехступенчатым насосом, датчиками тяги, перегрева. К котлам возможно подключение комнатного термостата, что позволит поддерживать желаемую температуру в каждом помещении. Электронная система и ЖК-дисплей, информирующий о температуре теплоносителя, неисправностях и режиме работы, облегчают управление котлом. В автоматическом режиме включается самодиагностика и ведется журнал сбоев.

Ceraclass Smart – золотая середина

Модели ZSA 24-2 К и ZWA 24-2 K мощностью 24 кВт предназначены для площадью до 280 м.кв., а вторая из них производит около 12 литров воды температурой 40-60 градусов в минуту. В них использованы все те же функции, что и в котлах серии Ceraclass.

Эти аппараты одни из самых тихих на рынке благодаря правильному сочетанию гидравлической системы и размеров котла. Как и в других сериях, в котлах Ceraclass Smart возможно использование антифриза для предотвращения промерзания системы.

Ceraclass Excellence – решения для элитного жилья

Мощность от 24 до 28 кВт позволяет отапливать дома большой площади, а возможность соединять котлы в автоматически управляемые каскады позволяет еще больше увеличить эту территорию. Котлы Ceraclass Excellence легко интегрируются в систему «умного дома», их можно подключить к внешним погодным датчикам, отдельно регулировать температуру теплых полов и радиаторов, управляя по телефону или через интернет, а электричество к нему может поступать с солнечных батарей. Состояние системы отслеживают 9 штатных датчиков безопасности, информируя владельца обо всех нарушениях, которые автоматически фиксируются в журнал.

Теплообменник котлов Ceraclass Excellence выполнен полностью из меди, что повышает скорость нагрева и надежность аппарата в целом. Теплообменник – один из самых больших на рынке, 18 пластин, против 14-ти у других производителей, благодаря чему нагрев воды происходит эффективнее. Уникальная для бытовых котлов функция рециркуляции позволяет получать горячую воду сразу же после открытия крана даже в самой удаленной от кола точке.

Напольные котлы

Напольные котлы Юнкерс маркируются К ХХ-8Е, где ХХ – обозначает тепловую мощность. Они используются в тех случаях, когда закрепить на стене невозможно вследствие ее хрупкости. Все котлы снабжены качественным чугунным обменником, горелкой для любого типа газа, автоматом с индикатором неполадок и контролем тяги. КПД этих котлов составляет около 92% при расходе природного газа от 3,3 до 6,6 м3/ч. Объем воды в котлах этой серии от 12 до 19 литров. Предохранительное устройство автоматически ограничивает нагрев, максимальная граница которого – 90 градусов. В котел встроены термометр и регулятор температуры.

С конца 2012 года котлы под маркой Юнкерс перестали выпускаться. Но покупателям не стоит переживать – высокое качество по-прежнему доступно, теперь уже под маркой Bosh.

Котлы Юнкерс – Неисправности и ремонт

___________________________________________________________________________________________

Котлы Юнкерс – Коды ошибок и их значение
Ремонт котлов Бош
Коды ошибок котлов Бош

Не могу запустить в работу газовый настенный котел Junkers ZW-23. Причем, неважно запускаю я ГВС или отопительную систему, он даже не пытается разжечься, а сразу уходит в аварию. При этом загорается ошибка 90 и кнопка сброса. Расшифровать, что значат эти ошибки, я не могу, так как у меня нет инструкции. А вообще, проблемы начались пару недель назад. Именно тогда он стал запускаться не с первой попытки и периодически вставать в аварию. Но тогда помогал перезапуск системы. Эта ситуация повторялась все чаще, и наконец, я не смог включить его совсем. Сегодня, для решения проблемы, я снял его переднюю стенку. Визуально рассмотрел электронный блок – проблем в немне увидел. После того, как все собрал обратно – он заработал, правда, ненадолго. Снова авария. В эксплуатации всего три года, и мне подсказали, что ему нужно техническое обслуживание. И тут у меня есть ряд вопросов: Часто ли случается проблема, аналогичная моей? И можно ли с ней справиться своими силами? Из каких манипуляций состоит техническое обслуживание? Хочу это знать, чтобы следить за правильной работой специалиста. Не хочу, чтобы оно было сделано для галочки.

Я много лет ремонтирую котлы. Могу сказать, что вам не повезло с моделью, именно у них всегда проблемы с платами. Рекомендую на будущее подключать через стабилизатор, а также поставить изолирующую муфту на гидроаккумулятор и заземление.

Несколько лет назад установил и начал эксплуатацию газового котла Юнкерс. Обслуживали, как положено. Каждый год техническое обслуживание, работа только через стабилизатор. И он нас не подводил, ровно до окончания срока гарантийного обслуживания. Сейчас он стал постоянно останавливаться по аварии: горит красный диод и +90 градусов. Я изучил инструкцию, которая подсказала, что проблему следует искать в:
Дифференциальном реле давления. Воздуховоде. NTC датчиках в прямом трубопроводе горячей воды (короткое замыкание, обрыв). В работе вентилятора. Он не всегда запускается с первого раза, он может сделать до 15 попыток. Время работы тоже разнообразное: от пары часов, до пары суток. Сервисный центр даже без его осмотра настаивает на замене платы. Не могу понять, почему они в этом так уверены, ведь в инструкции про плату не слова. Может кто-то знает, что все-таки случилось? Может у кого-то похожая неисправность была решена успешнее, чем у меня?

Скорее всего, проблема именно в плате. Она у вашей модели очень капризная. И еще, советую, после того, как вы купите новую плату, на всякий случай отремонтировать старую.

Мне нужна помощь с настройкой газового котла Юнкерс 24. Он в эксплуатации уже около 10 лет, и за все это время случались только незначительные поломки. Вначале, примерно 3 года назад, сломался трансформатор. Так как не нашел родного, то собрал замену сам (2 обмотки по 220V,и одна 19V).
Он заработал, но пропала модуляция пламени как в ГВС, так и отопительной системе. Причем пламя было сосем маленькое. Пришлось произвести замену нескольких емкостей в ГВС. Стал работать как прежде на подачу санитарной воды, а вот с системой отопления проблема так и осталась. Мне в принципе этого было достаточно, и я решил оставить как есть. А вчера он снова перестал работать. Вначале пропала модуляция на ГВС, а затем совсем перестал гореть. Когда я открываю воду на кран, начинает работать насос, но и только. Отопление как работало, так и работает с минимальным огнем. Никаких ошибок не высвечивается.

После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать система отопления. После первого включения он работает 5-7 минут и все. Затем снова на пару минут начинает работать. Очередная попытка включиться сопровождается щелчком внутри прибора. Слышно начало работы помпы. Я ждал 50 минут, затем его отключил. После этого он стал работать. Мне кажется, что за это время какая-то деталь успевает остыть. Иногда загораются ошибки 45 или 90, но это случается нечасто, в то время когда он вообще не работает, но включен в сеть, или когда у него не получается сменить режим. Поставил новый датчик NTC, но проблема так и не ушла.

С моим газовым котлом Юнкерс Евролайн 23 вот такая проблема. Когда я его первый раз запускаю, все проходит нормально. Он начинает работать. Однако через некоторое время, когда температура в системе достигнет 40-45С, может отключиться горелка с насосом. При этом вначале все индикаторы гаснут, а затем правый и левый индикатор моргает один раз. Затем начинает работать насос, и агрегат пытается разжечься. Причем иногда сразу включается режим повышенной мощности. Больше никаких ошибок он не показывает, горит желтый индикатор. Сделав несколько попыток, начинает успешно работать. А еще я заметил, что если у него снять корпус, то запуск в работу проходит успешнее.

У вас поломка платы. Либо ставьте новую, либо пытайтесь отремонтировать.

Мне требуется консультация, связанная с настройкой и регулировкой параметров котла Junkers. Когда у меня в сети падает напряжение (до 216 Вольт) прекращается подача газа и останавливает свою работу насос. При этом моргает лампочка, расположенная справа (она же моргает, когда агрегат подключают к питанию). Он хоть и подключен к стабилизатору, но провалы до 216 все-таки бывают. И пока напряжение снова не вернется к значениям выше 217 Вольт, он не может начать работу. Если его подключить в сеть без дополнительных устройств (а там напряжение может колебаться от 230 до 238) проблем с работой не возникает. Проверил конденсаторы на плате, с ними все в порядке. Так на пониженное напряжение реагируют все котлы или только мой?

У меня та же беда. Когда на стабилизатор поступает напряжение в 230-238Вольт, то он на выходе дает 222-224 Вольта, и аппарат отлично работает. Но стоит напряжению просесть вниз, и он не может начать работать. Но такая проблема только с отоплением. Горячую воду он подает в любом случае.

С моим семилетним Юнкерс случилась проблема. Когда он переключается на ГВС, то перестает работать горелка. И не загорается треугольник, для запуска отопления. Помогает только если отключить, а потом заново включить электроэнергию, поступающую к нему.

Промойте датчик протока.

Сегодня Junkers ZW 23-1КЕ остановился по ошибке (загорелась кнопка с индикацией 60С). Включение и выключение результатов не принесло, он так и не заработал. Перевернул вилку в розетке. Затем в течение 5 секунд нажимал аварийную кнопку. После этого аппарат заработал. Почему такое произошло и не повториться ли это снова?

Ваша плата по какой-то причине не увидела пламя при розжиге. Причину назвать сложно, так как вариантов очень много. Наблюдайте и ждите.

В летнее время агрегат был отключен, так как нужды в нем не было. Потом при запуске у него начались проблемы. Запуск проходит отлично, идет нагрев, но через 15 минут работы все выключается. Начинаются попытки разжечь огонь снова. После удачной попытки, он снова некоторое время работает. При этом в воздухе чувствуется запах гари. Снимал переднюю панель и чистил внутри, но это не повлияло на работу. Прибор использую только для обогрева дома. Почему так плохо он стал работать. И еще одна странность, разжигается сразу после включения, даже если в доме тепло, а ГВС не активно. Почему?

Вам следует заменить датчик протока и провести техническое обслуживание.

Настенный котел Юнкерс Евролайн в режиме ГВС перегревает воду. Наблюдая за работой, заметил, что после подачи воды на разбор, вначале аппарат разгорается и на умеренном огне подогревает воду. Далее выходит на максимум, и в кране уже кипяток. Затем ошибка 90 градусов, и его отключение, для охлаждения. Для устранения проблемы, поменял вторичный теплообменник на чистый. Специально держу их два, для подобных случаев. Вроде стал лучше работать, но все равно что-то не то. Обнаружил, что, когда работает на ГВС, труба подачи воды на отопление очень горячая. Заменил трехходовой клапан (тоже в запасах оказался). Проблема все равно осталась. Одновременно с этим обнаружил следующее. Разбираясь с проблемой, выяснил, что за семь лет работы ни установщики, ни я не занимались его настройкой. Как было выставлено на заводе, так он и работал. С помощью U-манометра провел настройки, учел минимальное и максимальное давление подачи газа. Сделал и задумался, а эта настройка только для отопления, или на ГВС также влияет? Затем залез в расширительный бак, и понял, что он также не настроен. Отключил его от самого прибора, слил воду, сбросил давление. Затем накачал заново до 3 атм. Сбросил, и снова накачал уже до 1,2 атм. Проверил в работе – все хорошо. А то раньше то доливал, то сбрасывал излишки воды. Именно по этой причине пришлось поменять манжету на подпитке. Еще я заметил, что он фазозависим. Как я понимаю это из-за потенциала, возникающего на ионизационном электроде. А взяться этот потенциал может только от корпуса. Соответственно требуется хорошее заземление. Еще нашел перемычку «SOLAR», отвечающею за обычный и солнечный режимы. При солнечном режиме горелка отключается уже при перегреве в 2С, а обычный позволяет 20С. Будет ли это работать в нашем климате?

Вам стоит промыть весь путь, по которому идет теплоноситель.

Начались разнообразные проблемы на двухконтурном котле Junkers Euroline (турбо). Вначале не включалась подача горячей воды, затем, спустя сутки, перестало работать отопление. На нем мигал желтый светодиод, насос, то работал, то нет, постоянно происходили попытки розжига. На двадцатую попытку обогрев дома все-таки начинал работать. А потом и это прекратилось. Установил новую плату. Теперь насос работает, но розжиг не идет. В чем может быть проблема?

Скорее всего, у вас неисправный прессостат.

У Юнкерс Евролайн 23 постоянно работает горелка. И хотя регулятор отопления установлен на 9.00, для повышения экономии расхода газа, горелка как горела, так и продолжает гореть. Разжигается пламя нормально, но через некоторое время появляется ошибка 45 градусов. При этом все батареи нагреты равномерно. Может, я чего-то не понимаю, и так и должно быть? Смутила фраза из инструкции “Установка сконструирована таким образом, что удобство в использовании сочетается в ней с минимальным вредным воздействием на окружающую среду и низким расходом газа. Подача газа к горелке регулируется тем, какой режим отопления Вы выбрали. Чем ниже установленная температура нагревания, тем меньше пламя. Специалисты называют этот способ «непрерывным регулированием». Получается это сглаживает изменения температуры, и нагрев дома становится более плавным и одинаковым. Таким образом, может получиться, что агрегат длительное время находится в режиме эксплуатации, а газа израсходовано меньше, чем в случае постоянного включения и выключения установки. Может у меня какие-то проблемы с настройками? Агрегату уже 10 лет. Отапливаемая площадь 120 кв. метров (двухэтажный дом). Батареи многие прикрыты за ненадобность. Теплообменник и трубы промывал. Так как встроенный манометр не работает, установил внешний, подключенный к трубе сразу после выхода ее из аппарата. Давление в системе 1,2 бар. Датчик – холодный – 10-11 кОм, во время работы – 4.7-5 кОм – на табло 45. Но, мне кажется там горячее (щупал).

То, что вас интересует, это модуляция тепловой мощности она провидится в диапазоне 10 – 23,00 КВ.

Неправильно работает на контур ГВС на Junkers euroline. При открытии хозяйственного крана, он то включается, то выключается. Однако если до этого работало отопление, то проблемы нет. С чем это может быть связано?

Может помочь переворот вилки в розетке. Если проблема останется, тогда только замена или ремонт платы.

Купил бывший в пользовании котел ZWR, и теперь нигде не могу найти к нему инструкции. А без нее мне не понять, как решить проблему. Он крутит внутри себя горячую воду. Клапан и насос работают, но подачи воды на отоплении нет.

Скорее всего, у вас забился трехходовой клапан между керном магнита и подвижным язычком. Откройте с помощью отвертки крышку и убедитесь в целостности мембраны, трубку тонкую, ход клапана и отверстия переключения.

Юнкерс останавливается по ошибке, при этом горит красный светодиод и ошибка 75 градусов. Сброс помогает запустить прибор в работу. Причем, непонятно, сколько это продлится: может 10 минут, а может и несколько дней. Потом снова авария. Контура ГВС у него нет. По идее пламя он должен видеть, так как в итоге запускается. Неужели плата?

В первую очередь почистите электрод.

Нестабильное давление в настенном котле ZWE. Постоянно повышается и приходится его сбрасывать. Кран подпитки установлен новый. В чем еще может быть проблема?

Возможно у вас брешь в теплообменнике между контурами.

У меня вопрос по настройкам Junkers euroline 23. Я заметил, что при работе стал появляться посторонний, свистящий звук, издаваемый циркуляционным насосом. На насосе я нашел регулятор на три положения, как мне кажется, это настройка его по мощности. У моего насоса он зафиксирован в центральном положении. Если переставить его в одну сторону, звук исчезает, а в другую усиливается. Что изменится, если я переключу насос в первое положение? Можно ли насос отремонтировать?

Для насоса лучше выставлять максимальный режим работу. Это и экономичнее, и практичнее. Попробуйте разобрать его и почистить. Если не удастся, тогда на замену.

Сломался ZW 23-1 KE. Ему уже 12 лет, но я за ним ухаживал. Постоянно промывал теплообменники, трехходовой клапан. Где-то год назад начала падать мощность ГВС, выдавал 50-60% от требуемого. А затем совсем престал работать. Для устранения проблемы, я промыл датчик ГВС и сеточку на входе. Убедился, что проток воды в норме. Но подачи воды нет. Точнее не отрабатывает всю программу, начиная с искры и подачи газа. После этого я замерил напряжение на датчике ГВС. Установил, что на турбинку идет 11 вольт, а нужно 5. На сигнальном (зеленом) проводе из датчика при включении ГВС или при продувке датчика напряжение уже 2,5 вольт, а заявлено 3. Значит, неисправен датчик? Внимательно все осмотрел, но никаких сгоревших элементов не обнаружил. Когда работает система отопления, на катушку трехходового клапана подается положенное напряжение в 22 вольта. Все остальное работает так, как надо. Может это какие-то изменения завода изготовителя, которые забыли внести в инструкцию?

Питание на датчике протока (провода черного и белого цвета) должно быть порядка 11,5 V. Это создается подключенными последовательно стабилитронами Z100 и Z101. По описанным вами признаком, тут все хорошо. Попробуйте проверить так. Отключаете датчик и вместо него ставите микровыключатель на зеленый и белый провода на плате. Если, после того, как вы замкнете выключатель, все заработает, значит, поломка датчика.

Сломался двухконтурный котел Юнкерс Евролайн. При работе контура ГВС, вода в кранах откровенно холодная. Однако батареи начинают нагреваться, хотя оно выключено. Если физически вентилем перекрываю доступ воды к батареям, ГВС начинает подавать горячую воду. Вторичный теплообменник установлен новый, в старом была течь. В чем может быть причина.

Проверяй работу трехходового клапана.

Недавно у меня меняли счетчики электроэнергии и по какой-то причине поменяли фазу и ноль. В итоге при установке Юнкерс земля оказалось подключенной к нулю. Аппарат с таким подключением отказался работать. Проводку переделал, и вроде все наладилось. Но так как все действия проводились в летний период, полноценно проверить не получилось. С начала отопительного сезона стали появляться неполадки. При работе на систему отопления батареи так и оставались холодными. После увеличения температуры до 72С нагрев пошел. Вызванный специалист сказал, что проблема с насосом. Заменили. Теперь работа идет циклично. Запускается, насос работает, идет прогрев, батареи теплые. Агрегат выключился, все, в том числе и батареи, остыло. Через 30 минут повторный запуск, и батареи нагреваются лишь частично. Все батареи соединены между собой одной трубой. Вызванный мастер не знает, почему так. Может, вы подскажите?

Ищите те места, где у вас возможно проблема с протоком воды, например, фильтра.

Некорректно работает в режиме ГВС Junkers Euroline 23. Когда открываешь разбор воды на хозяйственные нужды, сам он очень быстро нагревается. В теплообменнике 90-95С. Но при этом вода поступает холодная. В режиме отопления такой проблемы нет, нагрев батарей хороший и равномерный. Я промыл все фильтра, но это не решило моей проблемы. А еще я заметил, что, если перекрыть подачу холодной воды прибор, из крана на кухне все равно течет вода в течение 3-5 минут. Что это может быть?

Вам стоит хорошенько прочистить теплообменник ГВС.

Проблемы в работе Юнкерс, а именно, если открыть хозяйственный кран, сразу же отключается отопление. При этом на нем горит красный светодиод и индикатор ошибки 60 градусов. Если отключить отопление, и лишь потом задействовать контур ГВС, то проблемы не будет. Вода нужной температуры, пламя хорошее, все работает как надо. А вот после этого, с запуском отопления, возникают проблемы. Оно может запуститься со второго или даже третьего раза. Причем пламя хорошее, но не горит индикатор подачи газа. После двух неуспешных попыток запуска отопительной системы, все встает по аварии с индикацией красной лампочкой и ошибкой 60 градусов. В чем может быть потомка?

Вам стоит сделать профилактику газового клапана, и одновременно с этим заново его отрегулировать. А еще стоит провести очищающие горелку мероприятия, также промыть электрода и настроить максимальную и минимальную подачу газа.

Была проблема. Когда работала ГВС, то температура воды то холодная, то горячая. Разобрав всю гидравлическую систему, я увидел, что она сильно загрязнена. Трубка 9 со стороны трехходового клапана было целиком заполнена грязью, причем настолько сильно, что я не смог ее продуть домашним компрессором. С проблемой помогла справиться ультразвуковая ванна. Я погрузил в нее запчасти на полчаса. Собирать его я начал строго по существующей схеме, и сразу начали выявляться несоответствия. Например, если верить инструкции у клапана 5 в узле 7 должно быть 2 прокладки (6 и 25 номера на схеме), а у меня их почему-то оказалось три. И все они одного типа. Причем третья прокладка располагается так, что клапан, когда поворачивается, упирается в нее. И вот теперь я не могу понять: то ли схема ошибочная и так и должно быть. Или же кто-то ее установил дополнительно. Если да, то зачем это было нужно? А еще я столкнулся с проблемой самопроизвольного увеличения давления в системе. Проверил клапан подпитки, и убедился, что он закрыт и не открывался. Проверил работу ГВС: вода нагревается, но еле-еле. Если верить датчику на приборе, то ее температура не превышает 60С. При этом регулятор температуры ГВС выкручен в свое максимальное значение. После душа я нашел, куда ушла горячая вода: все батареи были горячие. Видимо где-то происходит передавливание воды, этим можно объяснить и увеличение давление. Мне почему-то кажется, что дело в этой самой третьей прокладке, хотя я не исключаю возможности проблемы с теплообменником. Подскажите так ли это?

Скорее всего, у вас потек вторичный теплообменник, но нельзя исключать и протекания клапана подпитки.

Прошлым летом при работе ГВС всегда немного нагревались и батареи. Чтобы исправить эту ситуацию перед отопительным сезоном был вызван специалист, который провел техническое обслуживание котла. Зиму все было нормально, кроме давления, которое постоянно падало. Обнаружили течь. После отключения отопления проблемы с ГВС стали серьезнее. На хозяйственные краны стала поступать вода с непостоянной температурой. И нагрев батарей как был, так и остался. Попытался снова запустить в работу контур отопления, но ГВС работать нормально уже не стал. Полностью перекрыл систему отопления и возвратку. Но и так вода не нагревалась. При этом он издает странное, сильное гудение и моргает всеми лампочкам (кроме первой).

Скорее всего, у вас проблемы с трехходовым клапаном.

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.

Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы.

Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов.

Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению.

Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции.

Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика.

Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров.

Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард.

Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов.

Beretta – ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание.

Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов.

Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.

Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию.

Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить?

Газовые котлы Junkers

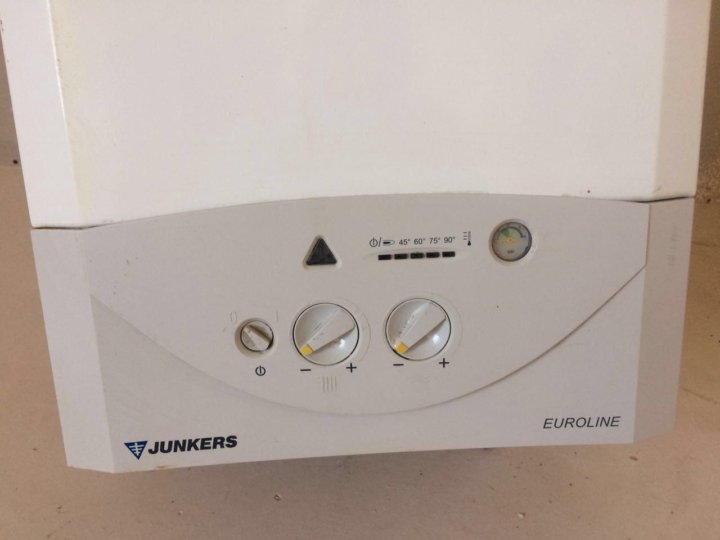

После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать…

Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

инструкция по эксплуатации и особенности модели

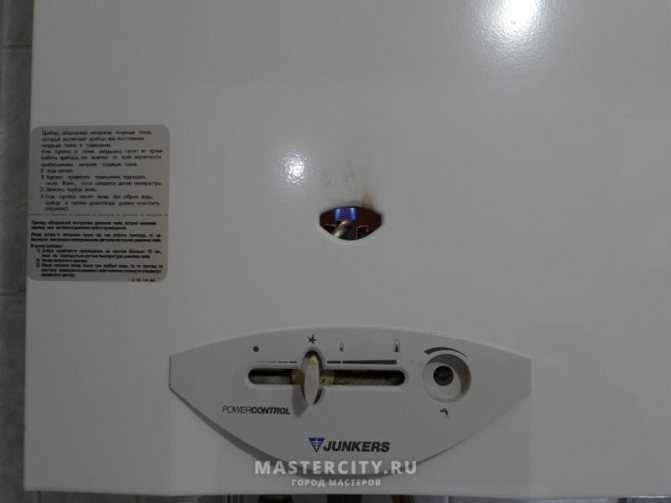

Газовая колонка JUNKERS WR-13 2B

Несмотря на то, что современный рынок бытовых нагревательных устройств насыщен разнообразными электрическими приборами, газовая колонка остается наиболее популярным средством обеспечения помещения горячей водой. Именно такой прибор заслуженно лидирует среди самых функциональных агрегатов, способных одновременно подавать горячую воду в несколько водоразборных точек.

Сегодняшняя промышленность предлагает солидный выбор устройств, но газовые колонки Юнкерс, инструкция по эксплуатации которых будет описана ниже, представляют собой продукт, отличающийся простотой использования, надежностью, долговечностью и экономным расходом топлива.

Содержание

О преимуществах
Особенности выбора колонки
Краткая инструкция по эксплуатации
Заключение

О преимуществах

Все газовые колонки Юнкерс были приспособлены производителем к российским условиям эксплуатации:

Давление газа — этот показатель в России несколько отличается от европейского. Поэтому колонка, не адаптированная к давлению природного газа по российским стандартам, может существенно снизить свою производительность.

Конструкторы Юнкерс создали специальную версию водонагревательных приборов для российского рынка.

Напор воды — часто возникающей проблемой является низкий напор воды, особенно в квартирах, расположенных на последних этажах старых домов. Газовая колонка Юнкерс способна работать при любом напоре воды.
Высокая производительность — продукция этого бренда ни в чем не уступает таким известным маркам, как Бош, Аристон или Мора.
Модуляция — все модели колонок Юнкерс оснащены специальной системой модуляции пламени. То есть мощность агрегата будет меняться автоматически в зависимости от количества воды, протекающей в конкретный момент.
Безопасность — продукция этой торговой марки снабжена всеми необходимыми элементами, гарантирующими безопасность эксплуатации, а именно, контролем тяги, пламени и перегрева.
Период службы — 30 лет.

Особенности выбора колонки

Главное отличие между разными моделями газовых колонок заключается в способе их розжига, будь то продукт компании junkers, bosch, Нева или Люкс. Сегодня очень редко можно встретить устройство, которое зажигается при помощи спичек, поэтому подобный вариант даже не рассматривается.

Самые популярные на сегодня колонки — это агрегаты с пьезорозжигом. В них достаточно лишь нажать на кнопку, расположенную на панели устройства. Кроме того, в подобных агрегатах предусмотрена возможность установки нужной температуры подаваемой воды.

Колонки с электророзжигом — наиболее дорогостоящий вариант, который позволяет существенно экономить газ. Включение устройства происходит в автоматическом режиме потоком воды. Приобретение такой продукции позволяет сэкономить на энергоносителе и получить нагретую воду с максимальным удобством, что оправдывает высокую стоимость колонки.
Современные газовые колонки, которые предлагаются известными торговыми марками, как правило, имеют трёхуровневую защиту:

От затухания пламени.
Отсутствия в трубе тяги.
Возникновения такого процесса, как обратная тяга.

Оборудование защищено от перегрева с помощью гидравлического предохранительного клапана.

Краткая инструкция по эксплуатации

Эксплуатация колонки

Главное, что нужно сделать покупателю после того, как была установлена газовая колонка, будь то продукт Юнкерс или Аристон — это внимательно прочитать инструкцию по эксплуатации от производителя.

Продолжительность жизни агрегата во многом зависит от правильного его использования. Поэтому:

Установку, а также последующее техническое обслуживание устройства следует доверять только профессионалам.
Необходимо систематически очищать запальник и теплообменник.
Нельзя задавать слишком высокую температуру воды, так как это может привести к быстрому образованию накипи на стенках теплообменника.
При слишком высокой жесткости воды необходимо оснастить колонку специальным устройством, предупреждающим возникновение накипи.

Заключение

Ассортимент продукции, выпускаемой сегодня в этом сегменте рынка, невероятно разнообразен, поэтому потребителю бывает трудно сориентироваться без предварительной подготовки и консультации профессионала. Современные газовые колонки для нагрева воды — это стильный дизайн, а также практичная и удобная панель управления.

Продукт под торговой маркой Юнкерс, производимый в Германии, воплотил в себе большинство пожеланий самых взыскательных покупателей, что и обеспечило ему стабильную популярность на протяжении многих лет. Не менее достойными устройствами являются приборы, производимые такими брендами, как Бош и Электролюкс.

Читайте далее:

Инструкция по монтажу и эксплуатации котлов JUNKERS …

6 янв 2010 … Газовый отопительный котел. SUPRALINE · С двухпозиционным …… 850 · SUPRALINE · 6 720 610 006-08.1O · JUNKERS · JUNKERS.

Газовый отопительный котел

SUPRALINE С двухпозиционным регулированием с автоматическим зажиганием и универсальной газовой горелкой

пригоден для эксплуатации в режиме низких температур

Для обеспечения Вашей безопасности При появлении запаха газа: – закрыть газовый запорный кран, – открыть окна, – не пользоваться электрическими выключателями / переключателями, – потушить открытый огонь, – по телефонному аппарату, находящемуся за пределами здания, позвонить на предприятие газоснабжения и на монтажную фирму Другие указания по технике безопасности приведены на стр 2.

K 14-8 E.. K 22-8 E.. K 28-8 E.. K 34-8 E.. K 40-8 E.. K 45-8 E.. K 51-8 E.. K 56-8 E..

6 720 604 956 UA (03.01) OSW

K 14-8 EC.. K 22-8 EC.. K 28-8 EC..

• Установку и монтаж аппарата а также его техобслуживание допускается выполнять только специализированным предприятием, имеющим допуск для осуществления таких работ. • Специалист объясняет клиенту принцип работы и обслуживание аппарата. • Безупречное функционирование аппарата обеспечивается только при соблюдении настоящей инструкции по монтажу и настоящей инструкции по эксплуатации.

6.1.6 6.1.7 Указания по технике безопасности

6.1.8 6.1.9

При появления запаха выхлопного газа: – Отключить аппарат, см. раздел 8.3. – Открыть окна и двери. – Поставить в известность специализированное предприятие.

6.1.10 6.1.11 6.1.12

Монтаж, изменения • Установку и монтаж аппарата или изменение какихлибо его параметров допускается производить только специализированным предприятием, имеющим допуск для осуществления таких работ. • Нельзя вносить изменения в детали, через которые проходят выхлопные газы. • Нельзя эксплуатировать аппарат без воды. Взрывоопасные и легко воспламеняющиеся вещества • Воспламеняющиеся материалы (бумага, растворители, лакокрасочные материалы) не допускается применять и хранить поблизости от аппарата / прибора.

Страница

Сведения об аппарате

2 2.1 2.2 2.3 2.4 2.5 2.6

Описание аппарата Общие положения Конструктивное оснащение Принадлежности Обзор моделей Описание принципа работы Выполнение программы на автомате регулирования газовой топки Схема котла, исполнение E (от 14 до 56 кВт) Схема котла, исполнение EC (от 14 до 28 кВт) Рабочая схема газовой арматуры Принципиальная электрическая схема

4 4 4 4 4 5

2.7 2.8 2.9 2.10

5 6 6 6 7

Технические данные

4 4.1 4.2 4.3

Установка Место установки аппарата Воздух для горения топлива Теплозащита

10 10 10 10

Предписания

6 6.1 6.1.1

Монтаж Монтаж Линия подачи и линия возврата теплоносителя Узел заполнения и опорожнения Расширительный сосуд Предохранительный клапан Индикация давления

11 11

6. 1.2 6.1.3 6.1.4 6.1.5

4 956

6.2 6.2.1 6.2.2 6.3 6.3.1 6.3.2 6.3.3 6.3.4 6.3.5 6.3.6 6.3.7

Техобслуживание • Согласно § 9 Положения об эксплуатации отопительных систем эксплуатационщик обязан обеспечить регулярное техобслуживание установки с тем, чтобы гарантировать надежное и безопасное функционирование аппарата/прибора. • Выполнение работ по техобслуживанию требуется производить ежегодно. • Мы рекомендуем заключить контракт по техобслуживанию с специализированным предприятием, имеющим соответствующий допуск.

Содержание

6.1.13 6.1.14 6.1.15

11 11 12 12 12

Циркуляционный насос Предохранительное устройство для отключения при недостатке воды Блокировка естественной циркуляции Установки с вентилями, управляемыми термостатом Ограничение температуры по минимуму Подключение к газопроводу Установки, работающие на сжиженном газе, устанавливаемые на уровне земли Проверка герметичности (блока котла) Отвод позвыхлопных газов Устройство слежения за уходящими газами Габариты и присоединительные размеры Модификация E Модификация EC Электроподключение Электропроводка на котле Подключение к сети Двухфазные сети (сети “IT”) Доступ к распределительному ящику Клеммная колодка для подключения (состояние при поставке) Штекерные разъемы Регулирование работы системы отопления

12 13 13 13 13 14 14 14 14 14 15 15 16 17 17 17 17 17 18 19 19

7. 1 7.2

Обеспечение готовности к эксплуатации Общие положения Заполнение установки

20 20 20

8 8.1 8.2 8.3 8.4

Пуск в эксплуатацию Рабочее положение Неисправности Снятие с эксплуатации Панель распределительного щита

20 20 20 21 21

9 9.1 9.2 9.3

Настройка по газу Общие положения Заводская настройка Метод настройки давления на форсунке

21 21 21

10 10.1 10.2 10.3

Указания специалистам Функциональное испытание Удаление воздуха, доливка жидкости Запуск циркуляционного насоса (модификация EC) Измерение потерь выхлопных газов Запасные части

23 23 23

Информирование эксплуатационщика монтажной фирмой

Указания эксплуатационщику

Техобслуживание и текущий ремонт

10.4 10.5 11

14 14.1 14.2 15 15.1

Перевод на другой газ Перевод с природного газа H на сжиженный газ Детали для переоборудования котлов серии K ..-8 E/EC Давление на форсунке для природного газа H (G20) для серии котлов K . .-8 E/ EC Схема переоборудования и настройки газовой арматуры на номинальное давление в сети 13 мбар

23 23 23

25 25 25

25 26

Сведения об аппарате

Заявление о соответствии типовому образцу согласно требованиям ЕС (EG): Аппарат соответствует действующим требованиям Европейских Директив 90/396/EWG, 92/42/EWG, 73/23/EWG, 89/336/EWG и требованиям, которые предъявляются к опытным образцам и указанны в Сертификате испытаний серийных образцов аппарата согласно нормам Европейского Союза.

Тип аппарата Номер для заказа

K 14-8 E

K 22-8 E

K 28-8 E

K 34-8 E

7715130011

7715230153

7715330152

7715330278

Номер “ID” для идентификации продукции Категория Вид исполнения

Тип аппарата Номер для заказа

CE-0085 AT 0412 II2 H 3 P (для различных газов, с допуском для природного газа и пропана) B11BS (подключение выхлопной трубы с контролем выхлопных газов) по стандарту ЕC (EN) 297

K 40-8 E

K 45-8 E

K 51-8 E

K 56-8 E

7715430014

7715430048

7715430056

7715430086

Номер “ID” для идентификации продукции Категория

Аппарат соответствует требованиям, предъявляемым к низкотемпературным отопительным котлам. Содержание угарного газа в уходящих газах во время работы котла, зарегистрированное путём измерений согласно Немецкому Стандарту DIN 4702, Часть 8 и согласно Европейскому Стандарту EN 297, составляет менее 200 мг/кВт в час и соответствует NOx-Классу 2 Европейского Стандарта EN 297. Секционный блок котла допущен к эксплуатации при рабочем давлении 4 бар и соответствует по давлению Классу 3 Европейского Стандарта EN 297.

CE-0085 AT 0412 II2 H 3 P (для различных газов, с допуском для природного газа и пропана)

Вид исполнения

B11BS (подключение выхлопной трубы с контролем выхлопных газов) по стандарту ЕC (EN) 297

Тип аппарата

K 14-8 EC

K 22-8 EC

K 28-8 EC

7715130013

7715230155

7715330153

Номер для заказа Номер “ID” для идентификации продукции Категория Вид исполнения

Общиe сведения для типовой группы: Регулятор температуры с TÜV TR. 105 12 000 немецким знаком для блока TÜV TR. 102399 конструкции Предохранитель для ограничения температуры на TÜV.STB. 99798 110 °C с немецким знаком для блока конструкции Устройство контроля за выхлопными газами с немецким VDE 5789-451-1 знаком для блока конструкции Термометр 0-120 °C автомат регулирования газовой CE-0063AP3100/1 топки

4 956

Описание аппарата

2.1

Общие положения

Предлагаемые специальные газовые отопительные котлы предназначены для монтажа в системах отопления в соответствии с Немецким Стандартом DIN 4751, Часть 1 и Часть 2. Предохранительный ограничитель температуры срабатывает при температуре 110 °С в соответствии Европейским Стандартом EN 297. Отопительные котлы подвергались испытаниям согласно Директиве Европейского Союза 90/396/ЕС (EWG) на основе Европейской нормы ЕC (EN) 297. Подогретую воду допускается использовать исключительно в отопительных целях в замкнутом контуре, не разрешается отбирать ее для использования в качестве хозяйственной воды.

2.2

Конструктивное оснащение

• Блок котла из чугуна (GG 20), • универсальная атмосферная газовая горелка, пригодная для работы на природном и сжиженном газе, • автоматическое зажигание через пусковую горелку с ионизационным контролем горения, • котельная арматура типа VK 4100 C 1026 с регулятором давления и монтированным автоматом газового отопления, с кнопкой для устранения неполадок и индикацией неполадок, • распределительный ящик с переключателем для выбора режима работы, включателем/выключателем, котельным термостатом, переключателем для переключения на летний/ зимний режим работы, предохранителем 3,15 A (инерционный), • термометр и регулятор температуры котла, • предохранительное устройство с ограничителем нагрева, • контроль за выхлопными газами. Дополнительно для вариантов исполнения EC: • расширительный сосуд, • предохранительный клапан, • манометр, • циркуляционный насос.

2.3

Принадлежности

• Заслонка для перекрытия выхлопной трубы типа MOK 130-1/150-1/180-1 для монтажа в выхлопной трубе после узла обеспечения течения потока, • Развязывающий трансформатор типа TTR 3 для подключения котла к двухфазной сети, • Щетка для чистки котла KB2 (1шт. содержится в комплекте поставки), • Модуль приоритетного подключения бойлера SVM 1 с управлением по отрицательному температурному коэффициенту (NTC), • Регулятор температуры помещения типа TRZ 12-2 (периодическая работа насоса при сочетании с MB 40), • Регулирование отопления в зависимости от погодных условий с встроенным часовым реле EU 1 D и наружным датчиком (двухпозиционное управление горелкой с интегрированным узлом приоритетной подачи теплоносителя в контур водоподогревателя (бойлера) через датчик, работающий по отрицательному температурному коэффициенту (NTC): TA 120 E1 для одного котла, один отопительный контур и один контур бойлера TA 122 E2 для двух котлов, один отопительный контур и один контур бойлера,

Примечание:

4 956

Регулятор ТA 122 E2, реагирующий на погодные условия, не пригоден для модификации котлов EC.

• Дистанционное управление TW 2, • комплекты для переоснащения в целях использования сжиженного газа в качестве топлива, • комплекты для переоснащения в целях использования в качестве топлива природного газа с составом, специфическим для отдельных стран.

2.4

Обзор моделей

Модель

Мощность

K 14-8 E/EC

14,0 кВт

K 22-8 E/EC

21,5 кВт

K 28-8 E/EC

28,0 кВт

K 34-8 E

34,0 кВт

K 40-8 E

39,5 кВт

K 45-8 E

45,0 кВт

K 51-8 E

51,0 кВт

K 56-8 E

56,0 кВт

= Специальный газовый отопительный котел, c двухпозиционным регулированием и выбросами окислов азота

Индекс Воббе

Семейство газов

13,4-16,0 кВт/м3

Природный газ и попутный нефтяной газ, группа H

31 *

22,6 кВт/м3

пропан

* наклеить соответствующую таблицу для переоснащения аппарата

2.5

Описание принципа работы

2.6

Затребование тепла через котельный термостат или через регулятор, реагирующий на температуру в помещении или на погодные условия: • К автомату отопления подводится напряжение. Вследствие этого на электроде зажигания возникает искра зажигания высокого напряжения. • Предохранительный клапан котельной арматуры открывается и пропускает объем газа, необходимый для пусковой горелки. • Искра зажигания зажигает выходящую на пусковой горелке газовоздушную смесь. Пусковой период безопасности: • В течение пускового периода безопасности (t1) на узле контроля горения появляется ионизационный ток, который составляет минимум 0,9 µA. • Главный клапан пропускает весь объем газа в соответствии с выбранной настройкой блока настройки номинального значения. Примечание:

Выполнение программы на автомате регулирования газовой топки A

1 2

3 4 5

A B

Работа аппарата при пуске регулируется через винт настройки стартовой мощности. Заводская настройка этого винта соответствует минимуму (см. раздел 9.3).

Контроль горения: • Если в течение пускового периода безопасности (t1), составляющего примерно 55 секунд, не появится пламя или сигнал о пламени на ионизационном электроде, то производится отключение автоматом регулирования газовой топки в целях обеспечения безопасности. Котёл можно разблокировать примерно через 15 секунд времени ожидания (tw), нажав кнопку устранения функциональных ошибок на топочном автомате под фронтальной облицовкой. После завершения периода возврата к исходным настройкам (tr), которое составляет не более 1 минуты, газотопочный автомат снова начнёт выполнять программу стартовых операций. • При слишком высокой температуре на линии подачи теплоносителя предохранительное устройство с ограничителем нагрева производит аварийное отключение. Затребование тепла подключенным подогревателем для горячего водоснабжения (бойлером): • Насос в отопительном контуре отключается, включается насос для подачи горячего теплоносителя в бойлер (приоритетное подключение системы аккумулирования тепла (бойлера) через принадлежности SVM 1, TA 120 E1 или TA 122 E2). • Заводская настройка времени продолжения работы насосов после отключения подогрева длительностью 3-х или 4-х минут предотвращает срабатывание аварийного отключения в фазе инерционного нагрева.

2 3

6 6 720 610 006-01.2O

Рис. 1

A B C D t1 tw tr 1 2 3 4 5 6

Необходимые входные сигналы Необходимые выходные сигналы на автомате регулирования газовой топки Включение регулятора Образование пламени на пусковой горелке Аварийное отключение Нажать кнопку устранения функциональных ошибок Пусковой период безопасности (максимум 55 сек. ) Время ожидания (близько 15 s) Период (время) возврата к исходным настройкам (макс.1 мин.) Главный выключатель / регулятор Зажигание Клапан пусковой горелки Узел контроля горения (минимум 0,9 µA) Главный клапан Индикация неисправностей

4 956

2.7

Схема котла, исполнение E (от 14 до 56 кВт) 95

2.8

Схема котла, исполнение EC (от 14 до 28 кВт)

101

86 12 75

75 2

14 35

3 6

37 4

38 46

46 1

39 6 720 610 006-03.1O

6 720 610 006-02.1O

Рис. 3

Рис. 2 1

Секционный блок из чугуна Линия подачи теплоносителя в отопительной системе Линия возврата теплоносителя в отопительный котел Линия возврата теплоносителя из бойлера (EC) Узел подключения к газопроводу

2 3 4 6

2.9

12 13 14 15 32 34

Предохранительный клапан (EC) Расширительный сосуд мембранного типа (EC) Мембрана (EC) Клапан для пропускания азота (EC) Манометр (EC) Предохранительное устройство с ограничителем нагрева

35 37 38 39 41 46

Индикация температуры Циркуляционный насос (EC) Электрод зажигания Ионизационный электрод Горелка Пусковая горелка

75 86 95 101

Рабочая схема газовой арматуры

162

171

159

173 169

6 155 158 159 161 162 168

175 177

169 170

178

158

168

171 173 175

155

176 170

161

177 176 6 720 610 006-04. 1O

Рис 4

Газовая арматура с монтированным автоматом регулирования газовой топки Котельный термостат Распределительный ящик Контроль за выхлопными газами Коллектор выхлопных газов, гарантирующий течение потока

4 956

178

Подвод газа Газовый фильтр Предохранительный клапан, класс качества “Б” (“B”) Катушка предохранительного клапана Сервоклапан Катушка сервоклапана Мембрана предохранительного клапана Мембрана регулятора давления Винт для настройки стартовой мощности Винт настройки регулятора давления (основная нагрузка) Серворегулятор давления Главный клапан, класс качества “Г” (D) Мембрана стартовой мощности Выход к пусковой горелке Выход к основной горелке

6 720 610 006-05.1O

4 956

AGÜ GFA GVHB GVZB IE KTR L MOK

Si 3,15AT

S3/1

X1/1

Контроль за выхлопными газами Автомат регулирования газовой топки S4565 Газовый вентиль – главная горелка Газовый вентиль – пусковая горелка Ионизационный электрод Котельный термостат Электрическая фаза Подключение заслонки для перекрытия выхлопной трубы Нулевой провод

WMS

KTR

S3/2

MOK

AGÜ

STB

TRZ 12

1 X2 X2/1

Сетевой фильтр Регулятор температуры помещения (принадлежности) S1 Включатель/выключатель S2 Переключатель режима работы S3 Переключатель – летний/зимний режим работы Si 3,15 AT Предохранитель 3,15 A, инерционный STB Предохранительное устройство с ограничителем нагрева

NF TRZ 12

AUTO TEST STB

8 10

3 1 2 11

GVHB

GVZB

Циркуляционный насос (отопительный контур) WMS Место подключения предохранительного устройства для отключения при недостатке воды X1. ..X4 Штекерные разъемы X1/1, X2/1 Штепсель-перемычка ZE Электрод зажигания

S 4565

GFA

2.10 Принципиальная электрическая схема

(К распределительному ящику прилагаются актуальная принципиальная электрическая схема и электромонтажная схема)

Рис 5

Технические данные

Тип котла

K 14-8 E K 14-8 EC

K 22-8 E K 22-8 EC

K 28-8 E K 28-8 EC

кВт кВт %

14,0 16,0 1,69 (1,94)*

21,5 24,4 1,27 (1,44)*

28,0 31,6 1,33 (1,46)*

90,2

90,8

91,1

м3/час кг/час

1,7 1,3

2,6 1,9

3,3 2,5

мбар

18- 24

мбар мбар мбар

20 – 35 25 – 45 42,5 – 57,5

мбар мбар мбар

11 5 3

27 12 7

45 20 11

мбар °C

0,03 130

0,03 135

0,03 130

кг/час % мг/кВт ч мг/кВт ч мм

50 4,6

JUNKERS ZWE 24-4MFA.

Инструкция. Газовый настенный котёл с закрытой камерой сгорания

Просмотр

Доступно к просмотру 37 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

Газовые отопительные котлы Junkers серии
EUROSTAR.
Документация для проектирования и инструкция по
монтажу.
ZWE 24/28-4 MFA...
ZSE 24-4 MFA...

Содержание
Содержание
Указания по технике безопасности             3     6.    Индивидуальная настройка                       21
Пояснения символов                                                 3  6.1  Механическая регулировка           21
6.1.1 Проверка емкости  расширительного
бака мембранного типа                     21
1.    Характеристика установки               4     6.1.2 Настройка температуры воды в
трубопроводе подачи                   21
1.1   Соответствие конструкции требованиям         6.1.3 Изменение характеристической кривой
стран ЕС                               4           насоса отопления                      21
1. 2   Обзор типов                                                   4  6.2  Регулировка блока Bosch Heatronic              22
1.3   Комплект поставки                                           4  6.2.1 Обслуживание блока Bosch Heatronic  22
1.4   Описание установки                                          4  6.2.2 Выбор типа включения насоса для
1.5   Принадлежности (см.также прейскурант)      5       режима отопления (сервисфункция 2.2)   22
1.6   Габариты                                                  5  6.2.3 Настройка тактовой блокировки
1.7   Конструкция установки/функциональная               (сервисфункция 2.4)                   23
схема                                  6     6.2.4 Настройка максимальной температуры в
1.8   Электропроводка                                            8  трубопроводе подачи
1.9   Технические параметры                              9  (сервисфункция 2.5)                     24
6.2.5 Настройка разности температур (?t)
2.    Предписания                           10           (сервисфункция 2. 6)                      24
6.2.6 Настройка тепловой мощности
3.    Монтаж установки                      11           (сервисфункция 5.0)                   25
6.2.7 Считывание показаний блока
3.1   Указания                              11           Bosch Heatronic                       25
3.2   Выбор места монтажа                   11
3.3   Установка монтажной платы и                  7.    Регулировка установки в соответствии с
подвесной шины                        11           типом потребляемого газа              27
3.4   Укладка трубопроводов                  12
3.4.1 Горячая вода                            12   7.1   Настройка установки по газу             27
3.4.2 Отопление                              12    7.1.1 Подготовка                                     27
3.4.3 Подключение газа                                 12  7.1.2 Метод регулировки по давлению в
3.5   Монтаж установки                                     12  форсунке                        27
3.6   Проверка  соединений                                    14  7. 1.3 Объемный метод настройки                      29
7.2   Переналадка установки на другой тип газа  31
4.    Электроподключение                                     15
8.    Обслуживание                                32
4.1   Подключение установки                                  15
4.2   Подключение регулятора температуры           8.1   Регулярные профилактические работы        32
помещения, дистанционного управления         8.2   Замеры дымовых газов                  33
или таймера                            16    8.3   Слив отопительной системы             33
4.3   Подключение бака горячей воды         16
9.    Приложения                                        34
5.    Ввод установки в эксплуатацию               17
9.1   Коды неисправностей                      34
5.1   Перед вводом установки в эксплуатацию    17  9.2   Установочные значения давления в
5.2   Включение/выключение установки               18    форсунках по тепловой мощности
5.3   Включение отопления                   18           установки ZWE 24/28-4 MFA             35
5. 4   Регулировка отопления                        18  9.3  Проток газа                        36
5.5   Установки с баком горячей воды:
регулировка температуры горячей воды   19
5.6   Установки ZWE...:                            10    Протокол пуска                                              37
температура горячей воды              19
5.7   Режим эксплуатации установки в летний
период (только горячая вода)            19
5.8   Защита от замерзания                         20
5.9   Неисправности                                 20
5.10  Защита от блокировки насоса            20
2

Указания по технике безопасности
Указания по технике безопасности Пояснения символов
При запахе газа В тексте указания по технике безопасности
отмечаются предупреждающим
” Закрыть газовый кран (см. стр. 18). треугольником на сером фоне.
” Открыть окна.
” Не пользоваться никакими электровыключателями. Сигнальные слова характеризуют серьезность
” Потушить открытое пламя. опасности, которая может возникнуть, если не будут
” Сообщить газоснабжающему и специализирован- приняты меры по предотвращению повреждений.
ному сертифицированному предприятию.
r Внимание информирует о возможной опасности
При запахе дымовых газов незначительных повреждений.
r Предупреждение информирует об опасности
” Oтключить устройство (см. стр. 18). легких травм обслуживающего персонала или
” Открыть окна и двери. значительного материального ущерба.
” Сообщить специализированному r Опасность информирует об опасности тяжелых
сертифицированному предприятию. травм обслуживающего персонала. В особо
тяжелых случаях - вплоть до летального исхода.
Монтаж, переоборудование
” Монтаж и переоборудование Вашей установки
разрешается производить только специализирован- i Указания в тексте обозначаются рядом стоящим
ному сертифицированному предприятию. символом и ограничиваются горизонтальными
” Не допускаются произвольные изменения линиями, проведенными над и под текстом.
дымоотводящих элементов установки.
” Работа установки зависит от воздуха помещения: Указания содержат важную информацию на те случаи,
не допускается изменение или уменьшение когда отсутствует опасность угрозы человеку или
сечения отверстий приточно-вытяжной вентиляции в опасность повреждения устройства.
дверях, окнах и стенах. В случае установки
герметичных окон должна предусмотрена система
подачи необходимого для горения воздуха.
Обслуживание
” Рекомендации пользователям: ежегодно следует
заключать договор обслуживания установки со
специализированным и сертифицированным
ремонтным предприятием.
” Пользователь несет ответственность за надежность
и экологическую безoпасность установки.
” Допускается использование только оригинальных
запасных частей!
Взрывоопасные и легко воспламеняющиеся
материалы
” Не храните и не пользуйтесь вблизи установки
легко воспламеняющимися материалами
(бумагой, растворителями, краской и т.д.).
Воздух для горения/воздух помещения
” Во избежание коррозии, воздух для горения/
воздух помещения не должен содержать
агрессивные вещества (например,
галогеноводороды, содержащие соединения
хлора или фтора).
Проведение инструктажа с клиентом
” Следует провести инструктаж с клиентом
относительно принципа работы и обслуживания
установки.
” Пользователь должен быть уведомлен о
недопустимости самостоятельных переделок и
ремонтов установки.
3

Скачать инструкцию

Файл скачали 6 раз (Последний раз: 03 Августа 2019 г., в 15:42)

Загрузить

Выбираем газовый котел марки Юнкерс

Содержание

Конденсационное оборудование
Настенное оборудование (атмосферное)
Котлы напольного типа
Обвязка и ввод в эксплуатацию
Преимущества и недостатки выбора котла Junkers

Конденсационное оборудование

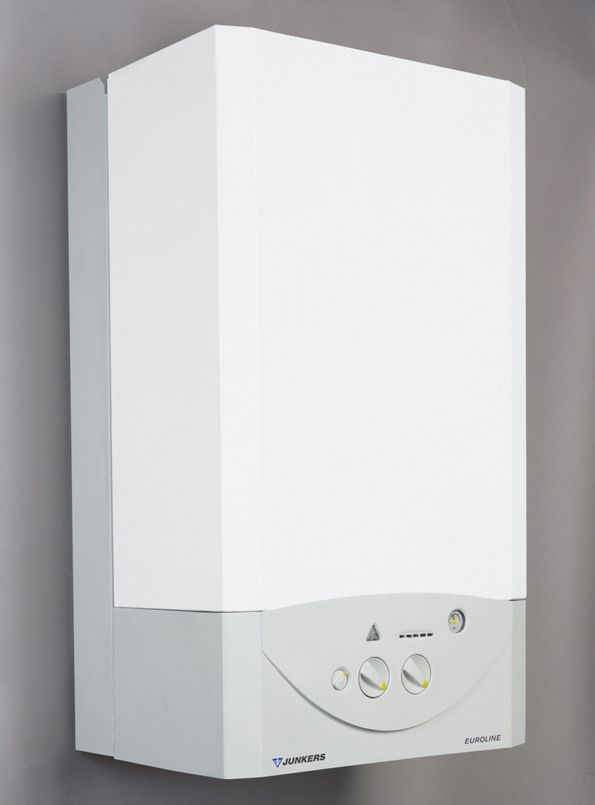

Euroline — котлы укомплектованы трехступенчатым насосом с возможностью выбора необходимого рабочего режима. Блоку управления позволяет точно регулировать температуру нагрева горячей воды и теплоносителя.
Газовый конденсационный отопительный котел Junkers в комплектации Euroline имеет теплообменник из нержавеющей стали, автоматический электророзжиг горелки. При необходимости к блоку управления могут быть подключены комнатные термодатчики.
Скачать: Junkers EUROLINE — инструкция для пользователей.pdf
Eurostar — к преимуществам этой серии конденсационных котлов Junkers относится регулятор интенсивности нагрева воды и теплоносителя, цифровой диагностики неисправностей. Главным отличием являются конструкционные особенности, позволившие сократить время подогрева до минимума. При выставлении режима «Комфорт» потребитель получает горячую воду мгновенно. Настенный двухконтурный газовый котел Юнкерс Eurostar может работать в экономичном режиме при минимальном расходе газа.
Скачать: Junkers EUROSTAR — установка и эксплуатация.pdf
EuroMaxx — в одноконтурном газовом навесном котле Junkers предусмотрена функция контроля интенсивности горения пламени, присутствует ограничитель расхода воды, точная настройка нагрева теплоносителя. В двухконтурном оборудовании обеспечивается контроль давления в системе отопления, а также подпитка в случае необходимости, осуществляется с помощью блока управления. Котлы EuroMaxx имеют высокую степень защиты от перегрева, установлены датчики, предотвращающие появление обратной тяги.
Скачать: Junkers EUROMAXX — правила монтажа и эксплуатации.pdf

Конденсационные модели имеют небольшой расход газа, что позволяет уменьшить затраты на отопление на 30-40%.

Настенное оборудование (атмосферное)

Скачать: Junkers Ceraclass — правила использования и сервиса.pdf
Скачать: Junkers CERACLASS SMART — тех.документация по размещению и обслуживанию.pdf
Скачать: Junkers CERAPUR SMART — монтажные и эксплуатационные нормы.pdf

Котлы напольного типа

Обвязка и ввод в эксплуатацию

Чтобы обеспечить стабильную работу котла потребуется установить ИБП, изолирующую муфту на газ и заземление.

Преимущества и недостатки выбора котла Junkers

В остальном котлы Юнкерс работают, как и надлежит немецкому оборудованию – с точностью, производительностью и надежностью. Junkers — это хорошее решение для тех, кто в первую очередь ценит качество и готов за это заплатить.

Руководство пользователя Junkers WR 11-2 B (англ.

manualJunkers WR 11-2 B

Перед установкой данного устройства прочтите руководство по установке!

Прочтите руководство пользователя, прежде чем приступать к эксплуатации данного устройства!

Соблюдайте предупреждения в руководствах!

Помещение установки должно соответствовать требованиям к вентиляции!

Установка только уполномоченным лицом!

Руководство по установке и инструкции по эксплуатации

Газовые обогреватели

miniMAXX

WR 11 -2 .B..

WR 14 -2 .B..

WR 18 -2 .B..

X XXX XXX XXX PT (05.06) JS

09 Руководство по эксплуатации Посмотреть руководство для Junkers WR 11-2 B бесплатно. Руководство относится к категории Водонагреватели и бойлеры, 208 человек дали ему среднюю оценку 8.2. Руководство доступно на следующих языках: Английский.

У вас есть вопрос о Junkers WR 11-2 B или вам нужна помощь? Задайте свой вопрос здесь

Технические характеристики Junkers WR 11-2 B

Ниже вы найдете спецификации продукта и инструкции по эксплуатации для Junkers WR 11-2 B.

Общий

Торговая марка	Юнкерс
Модель	WR 11-2 Б \| 7701331627
Продукт	Водонагреватель и бойлер
EAN	4047416115351
Язык	Английский
Тип файла	Руководство пользователя (PDF)

Дизайн

Тип	Безбаковый (мгновенного действия)
Котельная система	Соло-бойлерная система
Расположение обогревателя	Внутренний
Размещение поддерживается	Вертикальный
Цвет продукта	Белый
Диаметр выпуска газа	110 мм
Поддержка солнечных батарей	✓
Код международной защиты (IP)	IPX4D
Тип топлива	Метан
Тип котла (маркировка NL)	–
Тип входного соединения	G 1/2

Производительность

Расход горячей воды для бытовых нужд (ГВС)	11 л/мин
Минимальная мощность	7000 Вт
Максимальная мощность	19200 Вт
Минимальное рабочее давление	0,1 бар
Максимальное рабочее давление	– бар
Регулируемый термостат	✓

Вес и размеры

Ширина	310 мм
Глубина	220 мм
Высота	580 мм

Часто задаваемые вопросы

Не можете найти ответ на свой вопрос в инструкции? Вы можете найти ответ на свой вопрос в разделе Часто задаваемые вопросы о Junkers WR 11-2 B ниже.

Вашего вопроса нет в списке? Задайте свой вопрос здесь

Нет результатов

Junkers Руководства пользователя Скачать | ManualsLib

Котел

Ceraclass midi ZS 24-2 DH AE 23

Руководство по установке и эксплуатации

Ceraclass midi ZW 24-2 DH AE 23

Руководство по установке и эксплуатации

CeraclassExcellence ZSC 24-3 MFA

Руководство пользователя

CeraclassExcellence ZSC 24-3 MFK

Руководство пользователя

Церапур 9000i

Руководство по установке и обслуживанию

GC9000iW

Руководство по установке и обслуживанию

SUPERPURE KBR 120-3

Руководство по установке и обслуживанию

Показать все инструкции для котлов Junkers

Панель управления

100 т. р.

Руководство по эксплуатации

Блок управления

MB LAN

Инструкция по установке

Контроллер

TA 211 E

Руководство пользователя

Газовый обогреватель

miniMAXX WR 11-2 B Series
