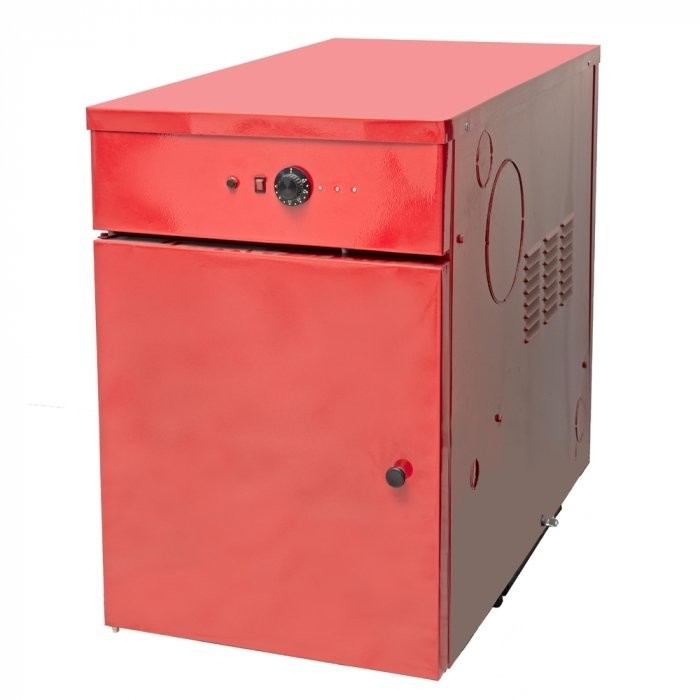

Котел гном кчм 7: Газовый котел КЧМ-7-96 Гном (чугунный, 7 секций) КАРЭ-50

КЧМ-7 Гном — газовые чугунные котлы до 96 кВт

Котлы газовые отопительные водогрейные чугунные секционные типа КЧМ-7 Гном, предназначены для теплоснабжения зданий, сооружений и жилых домов строительным объемом до 2700 м³, оборудованных системой отопления с естественной или принудительной циркуляцией теплоносителя.

Применение автоматики КАРЭ-50 с программным комнатным термостатом позволяет экономить до 30% газа в сравнении с применением электронезависимой автоматики. Котлы с автоматикой КАРЭ-50 широко используются для работы в составе котельных.

Применяемая автоматика безопасности имеет различную пропускную способность по газу, а теплопроизводительность котлов может превышать возможности автоматики, в этих случаях дополнительно устанавливается на газогорелочное устройство клапан-отсекатель, увеличивающий пропускную способность газового тракта. При этом автоматика исполняет роль блока управления:

• Газ через неё поступает только на запальную горелку.


• Газ на основную горелку идёт через клапан-отсекатель, который открывается и закрывается управляющим импульсом от автоматики.

  В этом случае пропускная способность автоматики может быть сколько угодно малой.

Технические характеристики
Количество секций	2 шт		3 шт		4 шт		5 шт		6 шт		7 шт
Номинальная теплопроизводительность, кВт	16	10	32	16	48	32	64	48	80	64	96	80
Отапливаемая площадь, м² (при высоте потолка 2,8 м)	160	100	320	160	480	320	640	480	800	640	960	800
КПД (в %), не менее	90,0	92,0	90,0	91,8	90,0	91,6	90,0	91,4	90,0	91,4	90,0	90,8
Топливо:	Природный газ низкого давления ГОСТ 5542-87
Давление газа перед горелкой (рекомендуемое), кПа	1,3 кПа
Расход газа, м3/ч, не более (при усреднённом значении Qнp=35,8 МДж/м³)	1,8	1,1	3,6	1,8	5,4	3,5	7,2	5,3	8,9	7,0	10,7	8,9
Сопло диаметром, мм	2,70	2,50	2,70	2,50	2,70	2,50	2,70	2,50	2,70	2,50	2,70	2,50
Полужирный шрифт — базовые показатели Нормальный шрифт — показатели с использованием сопел с уменьшенным выходным сечением
Диаметр резьбы на входном патрубке газопровода котла (в дюймах), не менее	1/2		3/4		3/4		1		1		1
Ширина В, мм	302 (450)		412 (560)		522 (670)		632 (780)		742 (890)		852 (1000)
( )  — габаритные размеры котла в упаковке
Масса, нетто (кг)	178		245		312		379		446		513
брутто (кг)	185		252		320		387		455		522
Теплоноситель: (вода, незамерзающие жидкости)
Давление, не более	0,4 МПа
Температура, не более	95 °С
Подключение к системе, не менее	2 дюймов
Дымовая труба:
Сечение (мм²), не менее	78 (D100)		156 (D140)		200 (D160)		200 (D160)		270 (D185)		270 (D185)
Высота (в метрах), не менее (от патрубка дымохода котла)	4		4		5		5		6		6
Сечение патрубка котла	323 (D 203) мм²
Температура продуктов сгорания на выходе из котла, не более	180 °С
Концентрация в сухих неразбавленных продуктах сгорания (при t=0°C, Р=760 мм. рт.ст., a=1), не более	119 СО мг/м³ 240 NOx мг/м³
Разрежение за котлом, не менее	10 – 25 Па						10 – 40 Па
Уровень звуковой мощности, не более	55 дБа
Автоматика «КАРЭ-50»
Напряжение питания, ±10%	230 В
Потребляемая мощность	10 ВА
Степень защиты	IP 40
Класс защиты от поражения электрическим током	I

Техническая документация КЧМ-7 Гном:

В формате PDF

В формате ZIP

Цена: от 116488,00 руб
