Две печи в один дымоход возможно ли

Содержание статьи:

Садовая печь для дачи порядовка и особенности конструкции

Если нет желания заниматься дымоходом, можно вынести варочную печь на улицу. Садовые очаги имеют упрощенную конструкцию и не нуждаются в дымооборотных каналах. Их единственная задача – разогреть плиту и духовку. Чтобы отвести дым подальше от людей и дома, постройку дополняют невысокой трубой. В продаже есть модели для сада, выполненные из современных огнеупорных материалов и металла, но при желании несложную конструкцию не составит труда быстро сложить из кирпича своими руками.

Предлагаемую порядовку можно использовать как для строительства варочной печи в саду, так и для кладки плиты на летней кухне. Возведение очага внутри помещений предполагает подключение к дымоходу или трубе. Благодаря боковому выходу газов для вывода дымохода не потребуется ломать потолочное перекрытие. На улице рекомендуется соорудить невысокую трубу, а для печи сделать защитный навес, оберегающий от осадков.

Порядовка компактной печи для сада или летней кухни

Для строительства небольшой и несложной печки потребуется около 250 штук кирпича, духовой шкаф, дверцы для топки и прочистного отверстия. Эта модель включает в себя водогрейный бачок, но при желании его несложно исключить или, наоборот, усовершенствовать, заменив теплообменным баком. Теплообменник рекомендуется подключить к баку в душе – при таком способе эффективность очага значительно возрастет.

Варианты объединения

Подходов к решению проблемы объединения двух конструкций существует несколько. Их разновидность зависит от того, на каком этапе было принято подобное решение. Самыми популярными считаются два способа реализации поставленной задачи.

  1. Установка двух топок в одном корпусе. Как правило, уже на этапе заливки фундамента становится известно, что будущая конструкция будет выполнять два вида задач. По определенной схеме выкладывается корпус камина, в котором формируется две топки. Одна топка принадлежит печи, а вторая – камину. Распространенными являются модели, которые представляют собой с одной стороны печь с другой камин. Эти устройства обогревают разные комнаты, и складывается впечатление, что они раздельно функционируют.
  2. Оснащение топки печи стеклянной дверцей. Это позволяет с минимальным вложением денег сделать из печи-камин, сохранив все функциональные особенности первоначального устройства. Таким образом, печь-камин получается, благодаря элементарному дополнению.

В общем случае печь и камин, построенные из кирпича, совместить не так уж сложно. Но камнем преткновения все время выступает дымоход. Дело в том, что, по расчетам, площади дымовых каналов не совпадают. Металлические конструкции успешно справляются с подобной проблемой установкой усредненного варианта. Кирпичные модели часто требуют монтажа двух отдельных дымоходов.

Готовый каминно-печной комплекс

Несомненно, если совмещены два устройства в одно, то в этом наблюдаются только одни плюсы, однако, в том случае, когда первоначально построенная печь была возведена вашими предшественниками и вы желаете из нее сделать два функциональных устройства, то придется вызывать профессионального мастера.

Даже если все работы планируется проводить самостоятельно, нужен четко разработанный план. В нем будет указано, как именно реализовать объединение.

Какие проблемы могут возникнуть

Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

  • задымление верхнего этажа,
  • слабая тяга,
  • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения».

В результате он может попасть во второй присоединенный проход и дальше в помещение.

Инновации электрический очаг без огня и дыма

В поисках печи для дачи без дымохода необязательно ограничиваться только видами, работающими на сжигаемом топливе. Абсолютно не нуждаются в дымоотводящих трубах устройства, которые работают от электроэнергии или водяного отопления. Наиболее интересны в этом сегменте электрокамины, излучающие инфракрасное тепло.

Портал из камня играет роль теплонакопителя

Современные электроочаги отличаются высоким КПД, ощущения во время нахождения рядом с такими приборами практически такие же, как и вблизи дровяного очага. Такой камин легко справится с отоплением небольшой комнаты, при этом согревать он начнет сразу же после включения. Помимо излучения тепловой энергии, электрокамины последнего поколения оснащены визуальными эффектами, правдоподобно имитирующими горящие поленья.

Тем, кто так и не нашел нужную для себя модель печи для дачи без дымохода, настоятельно рекомендуем не экспериментировать и не упрощать конструкции стандартных печей.

Во время горения топлива выделяются вредные и опасные газы, которые обязательно должны быть выведены из жилого помещения. Для выбора печного оборудования для дачного домика разумнее всего обратиться к специалисту.

Разрешается ли подключать две печки либо два камина к одному дымоотводу

Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже — последствия, которые могут быть, а основной вопрос — воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.

Схема двухтрубного дымохода.

В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.

В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.

Оба устройства для отопления должны работать на одном и том же виде топлива.

Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.

Плюсы и минусы совмещенных устройств

Краткими итогами описанной выше теории будут являться выделенные достоинства и недостатки печей-каминов. Среди достоинства следует отметить:

  • Совмещение печи и камина в единое устройство дает экономию места без потери основных функциональных качеств каждого из них.
  • Возможность переключения между режимами позволяет использовать конструкцию при кратковременном пребывании в доме или в качестве настоящей системы отопления.
  • Довольно большая мощность печи обеспечит нагрев теплоносителя, значит, такую систему можно .
  • Дополнительные опции в виде варочной панели, мангала или духовки подчеркивают универсальность печки.
  • Излучение камина и теплоотдача печи при объединенной работе повышают КПД до 80%. С помощью печи-камина можно наполнить теплым воздухом сразу несколько комнат.

О недостатках таких устройств говорят редко, но они существуют:

Устройство топки многофункциональной кирпичной конструкции

На первом месте выступает огромная масса печи.

  • Выстроить на скорую руку печь-камин не получится, так как любая порядовка представляет собой довольно сложную схему.
  • Сложность в строении определяет сложность в обслуживании. Часто приходится производить чистку каналов, для чего необходимо частично разбирать лабиринт печи, а это достаточно трудоемкая задача.

Разрешается ли подключать две печки либо два камина к одному дымоотводу

Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже — последствия, которые могут быть, а основной вопрос — воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.

Схема двухтрубного дымохода.

В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу.

Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.

В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.

Оба устройства для отопления должны работать на одном и том же виде топлива.

Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.

Отвод в общий дымоход дымовых газов имеет некоторые особенности:

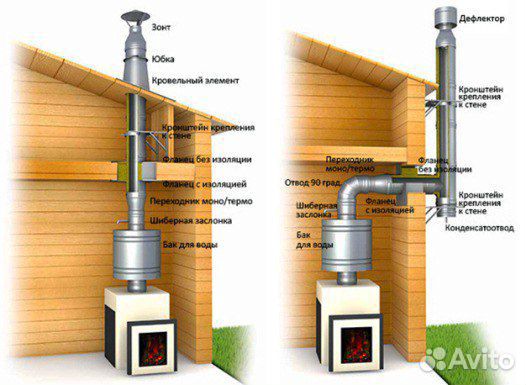

Схема сборки модульного дымохода.

  1. Если печки, которые располагаются на двух этажах, полностью построены, то лучше всего будет топить их по отдельности.
  2. Не допускается подключать дровяной камин и газовый котел на один дымоотвод. Подобные устройства для дровяных каминов и газовых котлов должны быть отдельными, а в общей шахте могут располагаться несколько обособленных каналов (труба от газового котла, каминный дымоход, вентиляционные каналы), при этом они должны разделяться полностью по всей высоте герметичными перегородками.
  3. Запрещается подсоединять дымоотвод в вентиляционный канал.
  4. Сквозная или туннельная каминная топка, которая встраивается между комнатами, является одним камином, который подключается к одному подобному устройству, с двумя облицовками либо порталами.

Конструкция дымохода и варианты его подключения, воздухообмен в помещении, устройство приточной вентиляции, поддержание горения и регулирование тяги — основные вопросы, которые возникают при одновременной топке нескольких печей с одним дымоотводом. Вопросов имеется достаточно большое количество, однако наилучшим решением является следующее: на каждый камин или печь должен приходиться отдельный дымоотвод.

Дымоход горизонтальной конструкции тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Есть печь будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

  • Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
  • Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
  • Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия

Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором

Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

  • Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
  • С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

  • Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
  • Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
  • На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
  • Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Основные требования к объединенным моделям

Нередко возникают сомнения по поводу требований безопасности для объединенных каминов и печей. Все пункты, включая правильность выбора места локализации, считаются актуальными.

Необходимо спланировать установку печи-камина как можно раньше. Дело не только в том, что придется разбирать пол для строительства фундамента. Просто наличие в комнате такого массивного агрегата не может не сказаться на ее планировке. Поэтому заранее предполагайте отсутствие поблизости деревянных стен или горючих материалов. Если нет возможности исключить опасное соседство, то всему покрытию следует обеспечить огнеупорную изоляцию.

Правильный запуск новой печи считается залогом ее надежности. только что построенной конструкции. Остальные вопросы, которые касаются безопасности и соответствия изделия, предусмотрены в готовых проектах печей-каминов.

Змейка эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

  1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
  2. Необходимо минимизировать острые углы внутри дымохода.
  3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

  • Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
  • Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
  • Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм

Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича

Делать это необходимо очень осторожно и аккуратно.

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Работа в двух режимах

Печь, совмещенную с камином, можно эксплуатировать в двух режимах. Эти режимы отличаются по назначению и производительности.

  • В режиме камина основное внимание уделяется визуализации самого процесса горения. Необходимо предоставить возможность наблюдать за пламенем из любого места комнаты, не стоит забывать, что в этом заключается одна из функций камина.
  • Что же касается выработки тепла, то оно должно быть представлено в виде направленного излучения. Такая энергия способна быстро согреть жильца, расположившегося неподалеку.

Чтобы иметь возможность переключения в режим камина, нужно обеспечить строительство вертикального прямого каминного дымохода. В этом случае огромная доля тепла будет уходить вместе с дымом, но такая конструкция поддерживает интенсивное горение, при котором происходит излучение инфракрасного тепла.

Кирпичное сооружение больших размеров

В режиме печи должно осуществляться эффективное использование тепла. Для этих целей предусматриваются некоторые технологические особенности строения топки, дымосборника, дымохода. Вспомните внешний вид русской печки, она занимает добрую площадь в хате, несмотря на свой относительно небольшой размер топки. В корпусе печи монтируется канал, по которому дым с теплым воздухом поступает в дымоход. По мере продвижения по каналу, воздух отдает часть своего тепла кирпичной кладке.

Если печь совмещенная с камином имеет две разные топки, то вопросов переключения из одного режима в другой возникать не должно, а вот совмещение в одно устройство с общей топкой требует внесения некоторых правил эксплуатации. Чтобы переключаться между режимами, нужно обеспечить перенаправление потока продуктов сгорания в одни или другой дымоход. Делается это с помощью обычной заслонки.

Особенности отвода дыма

Стоит помнить, что нельзя подключать к одной трубе газовый котел и дровяной камин. Если печи находятся на разных этажах, то дымоход должен быть построен таким образом, чтобы выход продуктов горения с верхнего этажа осуществлялся сначала по выделенному проходу, идущему рядом с основным. При этом высота перегородки должна быть не менее полутора метров. Это позволит топить две печи одновременно.

Стоит помнить, что сначала разжигается та печь, которая имеет большие размеры, что поможет нормализовать тягу. Сечение дымохода в месте, где соединяются два выходных канала, должно быть почти вдвое больше. Чтобы исключить возможность попадания дыма из одной печи в другую, следует сделать не одну, а несколько плотных заслонок, обеспечивающих надежное перекрытие трубы.

Согласно правилам постройки печей, если они находятся на разных этажах, то соединять их в один дымоход не рекомендуется. Делается это в том случае, когда они расположены на одном уровне. Устанавливать две печи в одну трубу следует с расчетом на то, что ее длина должна быть равна 5 метрам, если считать от колосника. Это необходимо для нормального выхода дыма.

Из-за того, что тяга в нижней печи будет лучше, стоит делать ее большего размера и начинать топить дом именно с нее. Только после того, как в ней разгорится огонь, задействуется вторая.

Основные виды

На словах довольно просто объяснить принцип объединения, по которому построена печка камин. Реальное же устройство осложнено тем, что сегодня принято оснащать ее дополнительными функциями. Так, существуют , варочными панелями, нишами для сушки фруктов, мангалами, барбекю и т.д.

  • Старинные традиции воплощены в современных печах с лежанками. Конечно, назначение свое печь несколько утратило, и лежанка служит, в большинстве своем, для придания колорита, зато она функциональна. В любой момент можно на нее забраться и согреться. Такие варианты печей требуют от помещения выделенной площади. Вот и думайте, где ее можно установить.
  • Пристенная дровяная печь-камин за счет своей формы занимает не очень много места, зато позволяет отапливать сразу две смежные комнаты. Она монтируется так, что топка ее выходит в одну комнату, а задняя стенка является частью перегородки. В небольшом доме такая конструкция обеспечит теплом в любую погоду.
  • Настоящим центром, который способен собрать вокруг себя всех желающих, является печь с духовкой и варочной панелью. Она может зонировать помещение, выделяя место для полноценной кухни и для прихожей. Чтобы встретить гостей и приготовить праздничный ужин достаточно разжечь только одну топку. В итоге можно получит тепло в комнате, отличный вид горящего пламени и массу возможностей для приготовления пищи.

Домашний очаг во время работы

Виды печей без дымоходов и их особенности

Изначально печи не имели дымоотводящих каналов и топились «по-черному». Весь дым и копоть, образующиеся во время топки, попадают в этом случае в помещение, поэтому сейчас такой способ можно встретить редко, преимущественно в банях. Современные отопительные печи выглядят иначе и работают совсем по другому принципу.

Печь «по-черному» наполняет помещение дымом

Металлические дровяные печи: компактность и мобильность

Габариты отопительных печей из чугуна и стали в несколько раз меньше размеров русской печи, но они практически не уступают громоздкой предшественнице в эффективности. Современные металлические очаги работают по принципу конвекции – они быстро нагревают попадающий в специальные каналы охлажденный воздух, который, достигнув нужной температуры, поднимается вверх и смешивается с воздушными массами.

Для конвекционных приборов не нужны дымооборотные каналы – достаточно позаботиться только о дымовыводящей трубе. В качестве дымохода для «буржуйки» подойдет асбестовая или стальная труба, которую не составит труда сделать своими руками. Для конструкций типа «булерьян» рекомендуется использовать дымоход из асбеста или керамики.

Металлический очаг достаточно подключить к дымоотводящей трубе

Компактная отопительная модель с плитой

Для максимального комфорта на даче разумнее всего устанавливать отопительно-варочные модификации, они позволяют не только разогреть, но и приготовить полноценный обед. Помимо кухонной плиты, многие изделия оснащают функциональными духовками.

Печь по принципу биокамина: ни облачка дыма

Камины, работающие на биотопливе, не нуждаются в дымоходе и прекрасно украшают собой интерьер не только дач и загородных домов, но и городских квартир. Однако тепла от красивого пламени практически нет – биокамины отличаются очень низкой теплоэффективностью. Чтобы удовлетворить спрос потребителей, которым нужны не только зрелища, но и отопительный эффект, изобретатели придумали печи, способные работать внутри помещений без дымоходов.

Отопительная печь без дымохода на биотопливе

Конструкция состоит из теплоизолированного открытого корпуса, внутренние стенки которого покрыты огнестойким отражающим материалом. Благодаря отражателю коэффициент теплоотдачи значительно увеличивается. Изоляция предупреждает чрезмерный нагрев внешних стенок, что позволяет устанавливать прибор рядом с мебелью и декором. В нижней части находится керамическая горелка. В качестве топлива используют этанол.

К сожалению, купить печь такой конструкции пока проблематично, но умельцы на основе этого изобретения уже делают печи без дымохода своими руками. Если вместо теплоизоляционного материала использовать теплонакопительный, то прибор будет греть даже после затухания пламени.

Электрокамины деревянные с порталом и очагом

Вы приняли правильное решение, остановив свой выбор на магазине электрокаминов DvaKamina.ru. В этом разделе специально для Вас мы собрали каминокомплекты с деревянными порталами для создания неповторимого образа Вашего дома.

Стаффорд с очагом Panoramic 25
Габариты (ШxВxГ): 1030х965х340 мм
Цвет: темный дуб/махагон/венге/светлый дуб

37500 руб

Стаффорд мультимедиа с Panoramic 25
Габариты (ШxВxГ): 1030х965х340 мм
Цвет: темный дуб/махагон/венге/светлый дуб

38100 руб

Афина с очагом Panoramic 25
Габариты (ШxВxГ): 1060х1000х390 мм
Цвет: темный дуб/махагон/венге/светлый дуб

38250 руб42500 руб

Мадея с очагом Panoramic 25
Габариты (ШxВxГ): 1060х960х390 мм
Цвет: темный дуб/махагон/венге/светлый дуб

37500 руб

Грация с очагом Panoramic 28
Габариты (ШxВxГ): 1410х1180х410 мм
Цвет: белый / бежевый / бежевый с золотой патиной

51550 руб

Милетта с очагом Panoramic 28, Jupiter 30
Габариты (ШxВxГ): 1100x1245x370 мм
Цвет: белый/бежевый/венге/патина

57200 руб

Монако с очагом Jupiter
Габариты (ШxВxГ): 1370х1090х400 мм
Цвет: шоколадный махагон

45800 руб

Афина с очагом Panoramic 33
Габариты (ШxВxГ): 1310х1090х540 мм
Цвет: темный дуб/махагон/венге/светлый дуб

45350 руб54000 руб

Мюнхен с очагом Panoramic 33
Габариты (ШxВxГ): 1250х1070х400 мм
Цвет: темный дуб/махагон/венге/светлый дуб

45350 руб54000 руб

Тауэр с очагом Panoramic 33
Габариты (ШxВxГ): 1260х1120х450 мм
Цвет: темный дуб/махагон/венге/светлый дуб

53750 руб

Queen с очагом Panoramic 33
Габариты (ШxВxГ): 1070x1330x465 мм
Цвет: вишня/грецкий орех

52750 руб

Мельбурн с очагом Panoramic 42
Габариты (ШxВxГ): 1380х1005х400 мм
Цвет: темный дуб/махагон/венге/светлый дуб

51300 руб

Джульетта с классическим очагом
Габариты (ШxВxГ): 1250х1220х450 мм
Цвет: темный дуб/махагон/венге/светлый дуб

39750 руб

Афина с классическим очагом
Габариты (ШxВxГ): 1060х1000х320 мм
Цвет: темный дуб/махагон/венге/светлый дуб

30350 руб

Genius с очагом Panoramic 25
Габариты (ШxВxГ): 1080х890х380 мм
Цвет: темный дуб/махагон/венге/бежевый

35350 руб38000 руб

Юнона с очагом Panoramic 25
Габариты (ШxВxГ): 1195х1120х405 мм
Цвет: темный дуб/махагон/венге/бежевый

41100 руб

Рим с очагом Panoramic 25
Габариты (ШxВxГ): 1160х1050х395 мм
Цвет: темный дуб/махагон/венге/бежевый

38950 руб

Сантана с очагом Jupiter
Габариты (ШxВxГ): 1360x1100x401 мм
Цвет: темный дуб/махагон/венге/бежевый

40280 руб

Монте с очагом Jupiter
Габариты (ШxВxГ): 1200х1030х400 мм
Цвет: белый / бежевый

42400 руб

Лонг с очагом Panoramic 42
Габариты (ШxВxГ): 1600х705х380 мм
Цвет: темный дуб/махагон/венге/светлый дуб

49850 руб58000 руб

Giant с очагом Panoramic 33
Габариты (ШxВxГ): 1400х960х400 мм
Цвет: темный дуб/махагон/венге/светлый дуб

46800 руб51000 руб

Берта с очагом Foton 23
Габариты (ШxВxГ): 980х950х315 мм
Цвет: темный дуб/махагон/венге/бежевый

31200 руб33550 руб

Vielton с очагом Foton 23
Габариты (ШxВxГ): 930х865х280 мм
Цвет: темный дуб/махагон/венге/бежевый

32750 руб

Габариты (ШxВxГ): 930х840х280 мм
Цвет: темный дуб/махагон/венге/бежевый

32750 руб

Электрокамины из камня с порталом и очагом

Вы приняли правильное решение, остановив свой выбор на магазине электрокаминов DvaKamina.ru. В этом разделе специально для Вас мы собрали каминокомплекты с каменными порталами для создания неповторимого образа Вашего дома.

Экстер ЕС с очагом Panoramic 25
Габариты (ШxВxГ): 1200х1080х420 мм
Цвет: темный дуб/махагон/венге/светлый дуб

33100 руб38300 руб

Экстер ЕС угловой с очагом Panoramic 25
Габариты (ШxВxГ): 1300х1090х880 мм
Цвет: темный дуб/махагон/венге/светлый дуб

34500 руб39800 руб

Экстер ЕС с очагом Panoramic 28
Габариты (ШxВxГ): 1350х1080х435 мм
Цвет: темный дуб/махагон/венге/светлый дуб

36450 руб42000 руб

Экстер ЕС угловой с очагом Panoramic 28
Габариты (ШxВxГ): 1450х1085х940 мм
Цвет: темный дуб/махагон/венге/светлый дуб

37850 руб44500 руб

Экстер ЕС с очагом Panoramic 33
Габариты (ШxВxГ): 1410х1090х470 мм
Цвет: темный дуб/махагон/венге/светлый дуб

41800 руб47200 руб

Экстер ЕС угловой с очагом Panoramic 33
Габариты (ШxВxГ): 1550х1150х920 мм
Цвет: темный дуб/махагон/венге/светлый дуб

43200 руб48600 руб

Экстер ЕС с очагом Jupiter
Габариты (ШxВxГ): 1350х1080х435 мм
Цвет: темный дуб/махагон/венге/светлый дуб

35850 руб

Экстер ЕС угловой с очагом Jupiter
Габариты (ШxВxГ): 1450х1085х940 мм
Цвет: темный дуб/махагон/венге/светлый дуб

37300 руб43400 руб

Экстер БМ резной с очагом Panoramic 25
Габариты (ШxВxГ): 1200х1070х420 мм
Цвет: темный дуб/махагон/венге/светлый дуб

41000 руб48500 руб

Экстерион с очагом Panoramic 25
Габариты (ШxВxГ): 1200х1070×420 мм
Цвет: темный дуб/махагон/венге/светлый дуб

39650 руб47500 руб

Экстерион угловой с очагом Panoramic 25
Габариты (ШxВxГ): 1300х1090х880 мм
Цвет: темный дуб/махагон/венге/светлый дуб

41000 руб48900 руб

Экстерион с очагом Panoramic 28, Jupiter 30
Габариты (ШxВxГ): 1350х1080х435 мм
Цвет: темный дуб/махагон/венге/светлый дуб

40850 руб46700 руб

Экстерион угловой с очагом Panoramic 28, Jupite…
Габариты (ШxВxГ): 1450х1085х940 мм
Цвет: темный дуб/махагон/венге/светлый дуб

42250 руб49000 руб

Мартин с очагом Panoramic 28
Габариты (ШxВxГ): 1140х1050х410 мм
Цвет: темный дуб/махагон/венге/светлый дуб

40150 руб43000 руб

Экстер БМ резной с очагом Jupiter 30
Габариты (ШxВxГ): 1300x1070x420 мм
Цвет: темный дуб/махагон/венге/светлый дуб

41700 руб46000 руб

Экстерион с очагом Panoramic 33
Габариты (ШxВxГ): 1410х1090х470 мм
Цвет: темный дуб/махагон/венге/светлый дуб

46000 руб52000 руб

Экстерион угловой с очагом Panoramic 33
Габариты (ШxВxГ): 1550х1150х920 мм
Цвет: темный дуб/махагон/венге/светлый дуб

47500 руб57000 руб

Экстер БМ резной с очагом Jupiter 31
Габариты (ШxВxГ): 1350x1080x405 мм
Цвет: темный дуб/махагон/венге/светлый дуб

43200 руб55000 руб

Экстер с классическим очагом
Габариты (ШxВxГ): 1210х1090х405
Цвет: темный дуб/махагон/венге/светлый дуб

24100 руб29000 руб

Экстер угловой с классическим очагом
Габариты (ШxВxГ): 1300х1090х880 мм, К:920
Цвет: темный дуб/махагон/венге/светлый дуб

25500 руб36000 руб

Мартин с классическим очагом
Габариты (ШxВxГ): 1045х975х410 мм
Цвет: темный дуб/махагон/венге/светлый дуб

30650 руб34000 руб

Экстер Кавказ с очагом Panoramic 25
Габариты (ШxВxГ): 1210х1060х430 мм
Цвет: темный дуб/венге

39600 руб43500 руб

Экстер Прованс с очагом Panoramic 25
Габариты (ШxВxГ): 1210х1060х430 мм
Цвет: темный дуб/венге

38250 руб43500 руб

Габариты (ШxВxГ): 1050х1060х380 мм
Цвет: темный дуб/махагон/венге/бежевый

29800 руб34200 руб

Можно ли объединить две печи в один дымоход

К нам часто обращаются с вопросами: можно ли подключить камин и печь или два камина в один дымоход? Как эксплуатировать два камина на разных этажах с одним дымоходом? Можно ли совместить в один дымовой канал дымоходы для камина и газовой колонки?
После многочисленных вопросов и обращений, консультаций, решили раскрыть вопрос о подключении двух очагов на один дымоход.

Связано с тем, что во многих домах построен не только один очаг, а присутствуют два камина или две печи-буржуйки, камин и варочная печь, камины на разных этажах, камин (первый этаж) и газовый котел (подвал), баня в подвале и камин на первом этаже, и барбекю и уличная печь в беседке. Владельцы двух очагов в доме не желают строить два дымохода, используя отговорки: неэкономично, кирпича много уйдёт, один из планируемых дымоходных каналов будет примыкать к деревяной балке или перекрытию, или считают, что два дымохода из кирпича много весят.

Вопросы, о возможности подключения двух каминов к одному дымоходу, возникают, в связи с неполным с неполным раскрытием этой темы в СНиПах.

Россия. Выдержки из СНиП 41-01-2003 пункт 6.6.9 и правил трубо-печных работ пункт 3.6.3. “Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее – дымовая труба). Допускается присоединять к одной дымовой трубе две печи, расположенные в одной квартире на одном этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 метр от низа соединения патрубков.”

Выдержки из СП 7.13130.2009 пункт 5.47. “В многоэтажных жилых о общественных зданиях допускается устройство каминов на твёрдом топливе, при условии присоединения каждого камина к индивидуальному или коллективному дымоходу. Подключение к коллективному дымоходу должно производиться через воздушный затвор, как правило, с присоединением к вертикальному коллектору ответвлений воздуховодов через этаж (в уровне каждого вышележащего этажа).”

Украина. Выдержки из ДБН В.2.5-20-2001.
Ж.3. Отвод продуктов сгорания от бытовых газовых приборов, печей и другого бытового газового оборудования, в конструкции которых предусмотрен отвод продуктов сгорания в дымоход, следует предусматривать от каждого прибора, агрегата или печи по обособленному дымоходу.
Ж.6. Небытовые газовые приборы (ресторанные плиты, пищеварочные котлы и т.п.) допускается присоединять как к обособленному, так и общему дымоходу. Допускается предусматривать соединительные дымоотводящие трубы, общие для нескольких агрегатов. Ввод продуктов сгорания в общий дымоход для нескольких приборов следует предусматривать на разных уровнях или на одном уровне с устройством рассечек согласно Ж.3. Площадь сечения дымоходов и соединительных труб должны определяться расчетом, исходя из условия одновременной работы всех приборов, присоединенных к дымоходу.

В нормативных документах есть разграничения для подключения на один дымоход газовых устройств и очагов на твердом топливе (дровяные камины и печи). Строительные нормы гласят: для каждой печи обособленный дымоход, с уточнением “как правило”. Но у славян интересный менталитет – законы не указ, а экспериментировать любят все, не задумываясь о последствиях. На практике сталкивались с каминами на двух этажах, подсоединенными в один дымоход. В верхнем камине была плохая тяга и попадание дыма на второй этаж от работы нижнего камина. Хозяева сами построили, потом переделали верхний открытый камин на камин с закрытой топкой. Проблемы остались.

Теоретически можно подключить. Но практика показывает, что такие системы работают только при многих дополнительных условиях: оптимальная конструкция и высота дымохода, увеличенное сечение дымового канала, установка нескольких заслонок (полное перекрытие дымового канала), соблюдение очерёдности растопки каминов (очагов), регулирование тяги в двух каминах (самый сложный момент).
Допустим несколько вариантов работы двух каминов на разных этажах с одним дымоходом.

Вариант 1: топится только камин на первом этаже. Необходимо исключить попадание дыма в комнату с камином на втором этаже. Шиберная заслонка камина на втором этаже не спасет.

Вариант 2: эксплуатируется только камин на втором этаже. Необходимо исключить попадание дымовых газов на первый этаж и не допустить подсос воздуха снизу. Перекрывать дымоход между первым и вторым этажом? Но это проблематично и для модульного дымохода из нержавеющей стали, и для модульного из керамики. Каминный шибер не подходит – в нем предусмотрено неполное перекрытие дымового канала.

Вариант 3: оба камина не работают. Если не перекрыть дымоход, то получим воздухообмен комнат на разных этажах через дымовой канал, а это запрещено.

Вариант 4: топятся оба камина. Вначале растапливается нижний. Теоретически, нижний будет гореть лучше – сильнее тяга. Проблемы с камином на втором этаже – плохая тяга и задымление, плохая регулировка режима горения.

Плотными заслонками решается проблема попадания дыма в одно из помещений, исключая одновременную эксплуатацию двух каминов. Дым на втором этаже и плохая тяга второго камина – последствия, а основной вопрос – воздухообмен в доме: как регулировать тягу и режимы сгорания дров? Как устроена приточная вентиляция в обоих помещениях? Какие условия воздухообмена в доме? (помещения соединены через лестничный марш или полная изоляция). Вопросов больше, чем решений. Наше мнение: каждому камину – отдельный дымоход.

По газовым дымоотводам: разрешено подключение нескольких газовых устройств к общему дымоходу. Ситуация с поквартирным отоплением (газ) и отводом продуктов сгорания в общий дымоход иная. Закрытые газовые котлы снабжены автоматической сисемой регулирования горения и работы при падении давления газа. Современные дровяные камины и топки лишены таких функций.
Все печные работы делают или специализированные компании или профессионалы с лицензией. Универсальных рекомендаций и решений нет – рассматривают индивидуально.

В случае подсоединения двух каминов на одном этаже к одному дымовому каналу, расстояние между патрубками подключения должно быть не меньше метра, а сечение дымохода необходимо увеличить. Оба отопительных устройства должны работать на одном виде топлива. Одновременная эксплуатация не вызывает проблем. Вначале растапливается более мощный очаг.

Отвод дымовых газов в общий дымоход имеет свои особенности:

  • Если камины на двух этажах уже построены, то лучше топить их по отдельности (исключив “подсос” воздуха из второго очага, полностью перекрыв дымоотводящий канал).
  • Запрещается подключать газовый котел и дровяной камин на один дымоход. Дымоходы для дровяного камина и газового котла должны быть отдельные, а в общей шахте могут быть расположены несколько обособленных каналов (каминный дымоход, труба от газового котла, вентиляционные каналы), при этом они должны быть разделены по всей высоте герметичными перегородками.
  • Запрещается дымоход подсоединять в вентиляционный канал.
  • Туннельная или сквозная каминная топка, встраиваемая между комнатами, является одним камином, подключенным к одному дымоходу, с двумя порталами или облицовками.

Конструкция дымохода и варианты подключения, воздухообмен в помещениях, приточная вентиляция, регулирование тяги и поддержание горения – основные вопросы при одновременной топке нескольких очагов с общим дымоходом. Вопросов много, но наилучшее решение для двух каминов на разных этажах дома: один камин – один дымоход, два камина – два обособленных дымохода.

Можно ли объединить две печи в один дымоход?

При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

Можно ли подключать две печи в один дымоход?

Теоретически объединение печей не должно вызывать сложностей, но на практике это требует соблюдения определенных условий:

Правильно подобранная высота дымохода:

  • увеличенное сечение трубы,
  • правильная регулировка тяги,
  • создание нескольких заслонок,
  • поочередная растопка печей.

Установка одного дымохода подразумевает несколько вариантов. Один из них – постройка печей на одном этаже, а второй – на разных. В первом случае необходимо предотвратить попадание дыма в другую комнату. Сделать это можно при помощи установки надежных заслонок.

Но заслонки будут лишь предотвращать попадание дыма во время поочередной работы печей, поэтому важно правильно отрегулировать воздухообмен в трубе.

Особенности отвода дыма

Стоит помнить, что нельзя подключать к одной трубе газовый котел и дровяной камин. Если печи находятся на разных этажах, то дымоход должен быть построен таким образом, чтобы выход продуктов горения с верхнего этажа осуществлялся сначала по выделенному проходу, идущему рядом с основным. При этом высота перегородки должна быть не менее полутора метров. Это позволит топить две печи одновременно.

Стоит помнить, что сначала разжигается та печь, которая имеет большие размеры, что поможет нормализовать тягу. Сечение дымохода в месте, где соединяются два выходных канала, должно быть почти вдвое больше. Чтобы исключить возможность попадания дыма из одной печи в другую, следует сделать не одну, а несколько плотных заслонок, обеспечивающих надежное перекрытие трубы.

Согласно правилам постройки печей, если они находятся на разных этажах, то соединять их в один дымоход не рекомендуется. Делается это в том случае, когда они расположены на одном уровне. Устанавливать две печи в одну трубу следует с расчетом на то, что ее длина должна быть равна 5 метрам, если считать от колосника. Это необходимо для нормального выхода дыма.

Из-за того, что тяга в нижней печи будет лучше, стоит делать ее большего размера и начинать топить дом именно с нее. Только после того, как в ней разгорится огонь, задействуется вторая.

Какие проблемы могут возникнуть?

Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

  • задымление верхнего этажа,
  • слабая тяга,
  • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

Что такое печь-камин и как объединяются два разных устройства

Перед тем как рассматривать все вопросы, касающиеся объединения двух независимых устройств в одно, нужно разобраться в отличии печи от камина, ведь не всегда их можно узнать только по внешнему виду. В работе печь и камин используют горение топлива, обогрев помещения выступает, как основная функция, но камин должен нагреть только ту комнату, где он локализован, причем сделать это он должен быстро и эффективно. Печь же должна внести тепло во все комнаты дома и сохранять его некоторое время даже после полного сгорания топлива.

Реализуются основные задачи особенностями строения. В помещениях, которые не отличаются большими площадями, установить одно и другое устройство одновременно не представляется возможным, а отказываться от качественного отопления или уютного очага никто не хочет. Специально для таких случаев были разработаны готовые проекты, в которых происходит объединение печи и камина в одном устройстве.

Варианты объединения

Подходов к решению проблемы объединения двух конструкций существует несколько. Их разновидность зависит от того, на каком этапе было принято подобное решение. Самыми популярными считаются два способа реализации поставленной задачи.

  1. Установка двух топок в одном корпусе. Как правило, уже на этапе заливки фундамента становится известно, что будущая конструкция будет выполнять два вида задач. По определенной схеме выкладывается корпус камина, в котором формируется две топки. Одна топка принадлежит печи, а вторая – камину. Распространенными являются модели, которые представляют собой с одной стороны печь с другой камин. Эти устройства обогревают разные комнаты, и складывается впечатление, что они раздельно функционируют.
  2. Оснащение топки печи стеклянной дверцей. Это позволяет с минимальным вложением денег сделать из печи-камин, сохранив все функциональные особенности первоначального устройства. Таким образом, печь-камин получается, благодаря элементарному дополнению.

В общем случае печь и камин, построенные из кирпича, совместить не так уж сложно. Но камнем преткновения все время выступает дымоход. Дело в том, что, по расчетам, площади дымовых каналов не совпадают. Металлические конструкции успешно справляются с подобной проблемой установкой усредненного варианта. Кирпичные модели часто требуют монтажа двух отдельных дымоходов.

Несомненно, если совмещены два устройства в одно, то в этом наблюдаются только одни плюсы, однако, в том случае, когда первоначально построенная печь была возведена вашими предшественниками и вы желаете из нее сделать два функциональных устройства, то придется вызывать профессионального мастера. Даже если все работы планируется проводить самостоятельно, нужен четко разработанный план. В нем будет указано, как именно реализовать объединение.

Работа в двух режимах

Печь, совмещенную с камином, можно эксплуатировать в двух режимах. Эти режимы отличаются по назначению и производительности.

  • В режиме камина основное внимание уделяется визуализации самого процесса горения. Необходимо предоставить возможность наблюдать за пламенем из любого места комнаты, не стоит забывать, что в этом заключается одна из функций камина.
  • Что же касается выработки тепла, то оно должно быть представлено в виде направленного излучения. Такая энергия способна быстро согреть жильца, расположившегося неподалеку.

Чтобы иметь возможность переключения в режим камина, нужно обеспечить строительство вертикального прямого каминного дымохода. В этом случае огромная доля тепла будет уходить вместе с дымом, но такая конструкция поддерживает интенсивное горение, при котором происходит излучение инфракрасного тепла.

В режиме печи должно осуществляться эффективное использование тепла. Для этих целей предусматриваются некоторые технологические особенности строения топки, дымосборника, дымохода. Вспомните внешний вид русской печки, она занимает добрую площадь в хате, несмотря на свой относительно небольшой размер топки. В корпусе печи монтируется канал, по которому дым с теплым воздухом поступает в дымоход. По мере продвижения по каналу, воздух отдает часть своего тепла кирпичной кладке.

Если печь совмещенная с камином имеет две разные топки, то вопросов переключения из одного режима в другой возникать не должно, а вот совмещение в одно устройство с общей топкой требует внесения некоторых правил эксплуатации. Чтобы переключаться между режимами, нужно обеспечить перенаправление потока продуктов сгорания в одни или другой дымоход. Делается это с помощью обычной заслонки.

Основные виды

На словах довольно просто объяснить принцип объединения, по которому построена печка камин. Реальное же устройство осложнено тем, что сегодня принято оснащать ее дополнительными функциями. Так, существуют модели с духовками, варочными панелями, нишами для сушки фруктов, мангалами, барбекю и т.д.

  • Старинные традиции воплощены в современных печах с лежанками. Конечно, назначение свое печь несколько утратило, и лежанка служит, в большинстве своем, для придания колорита, зато она функциональна. В любой момент можно на нее забраться и согреться. Такие варианты печей требуют от помещения выделенной площади. Вот и думайте, где ее можно установить.
  • Пристенная дровяная печь-камин за счет своей формы занимает не очень много места, зато позволяет отапливать сразу две смежные комнаты. Она монтируется так, что топка ее выходит в одну комнату, а задняя стенка является частью перегородки. В небольшом доме такая конструкция обеспечит теплом в любую погоду.
  • Настоящим центром, который способен собрать вокруг себя всех желающих, является печь с духовкой и варочной панелью. Она может зонировать помещение, выделяя место для полноценной кухни и для прихожей. Чтобы встретить гостей и приготовить праздничный ужин достаточно разжечь только одну топку. В итоге можно получит тепло в комнате, отличный вид горящего пламени и массу возможностей для приготовления пищи.

Плюсы и минусы совмещенных устройств

Краткими итогами описанной выше теории будут являться выделенные достоинства и недостатки печей-каминов. Среди достоинства следует отметить:

  • Совмещение печи и камина в единое устройство дает экономию места без потери основных функциональных качеств каждого из них.
  • Возможность переключения между режимами позволяет использовать конструкцию при кратковременном пребывании в доме или в качестве настоящей системы отопления.
  • Довольно большая мощность печи обеспечит нагрев теплоносителя, значит, такую систему можно оснастить водяным контуром.
  • Дополнительные опции в виде варочной панели, мангала или духовки подчеркивают универсальность печки.
  • Излучение камина и теплоотдача печи при объединенной работе повышают КПД до 80%. С помощью печи-камина можно наполнить теплым воздухом сразу несколько комнат.

О недостатках таких устройств говорят редко, но они существуют:

На первом месте выступает огромная масса печи.

  • Выстроить на скорую руку печь-камин не получится, так как любая порядовка представляет собой довольно сложную схему.
  • Сложность в строении определяет сложность в обслуживании. Часто приходится производить чистку каналов, для чего необходимо частично разбирать лабиринт печи, а это достаточно трудоемкая задача.

Основные требования к объединенным моделям

Нередко возникают сомнения по поводу требований безопасности для объединенных каминов и печей. Все пункты, включая правильность выбора места локализации, считаются актуальными.

Необходимо спланировать установку печи-камина как можно раньше. Дело не только в том, что придется разбирать пол для строительства фундамента. Просто наличие в комнате такого массивного агрегата не может не сказаться на ее планировке. Поэтому заранее предполагайте отсутствие поблизости деревянных стен или горючих материалов. Если нет возможности исключить опасное соседство, то всему покрытию следует обеспечить огнеупорную изоляцию.

Правильный запуск новой печи считается залогом ее надежности. Выполните все требования по проведению сушки только что построенной конструкции. Остальные вопросы, которые касаются безопасности и соответствия изделия, предусмотрены в готовых проектах печей-каминов.

Две печи в один дымоход

Две печи в один дымоход

Очень часто люди не знают, возможно ли подключить несколько каминов или же две печи в одну трубу. Кроме этого они не знают, можно ли использовать печи, подключенные в один дымоход на отдельных этажах дома. А также они точно не знают, реально ли в дымовой канал подключать камин и одновременно газовую колонку. Все эти вопросы возникают по той причине, что сегодня часто в частном доме присутствует не только камин и печь либо целых 2 камина или две печки, а к ним еще добавляются камины, стоящие на отдельных этажах, котлы на газе, бани, разного рода барбекю и т. д.

Так, не каждый владелец захочет делать для всего этого отдельные дымоходы, ведь владелец дома считает, что такое строительство является неэкономичным, займет много кирпича и времени. Вдобавок подобные вопросы мучают многих и по той причине, что на них нет полного ответа в СНиПах.

Можно ли подключать две печи в один дымоход?

В теории такой план можно воплотить в жизнь, но на деле все-таки данного типа системы способны нормально функционировать лишь в некоторых условиях, а именно при:

  • максимально подходящей высоты и самого строения дымохода;
  • большее сечение для канала дымохода;
  • наличие нескольких заслонок для абсолютного перекрытия канала дымохода;
  • осуществления растопки каминов поочередности;
  • правильная регулировка тяги в обоих таких каминах.

Теперь хотелось бы рассмотреть возможные условия работы пары печей на разном этаже. Итак, в первом случае предусматривается топка печи исключительно на первом этаже. При этом важно предотвратить проникновение дымовых газов в ту комнату, где расположена вторая печь или же иной источник.

Возможен ли вывод двух печей в один дымоход

Важно понимать, что здесь шиберная заслонка никак не поможет. Во второй ситуации в эксплуатации находится только печь на втором этаже. Здесь уже нужно никак не допустить подсос воздуха снизу и попадания дыма в первый камин. Третий вариант предусматривает возможность того, что оба камина нельзя эксплуатировать. Так как в той ситуации, когда дымоход не перекрыт, то через него будет проходить воздухообмен комнат на иных этажах, что не позволено. Четвертый вариант предусматривает работу двух каминов. Но при этом в теории нижний камин будет работать нормально, а с верхним возникнут такие проблемы, как задымление, плохая тяга и плохая регулировка пламени.

С использованием плотных заслонок вы предотвращаете возможность попадания дыма в одно из тех помещений, где находится камин или печь. Однако в этом случае никак нельзя эксплуатировать два очага одновременно. При эксплуатации двух очагов вы получите полную комнату дыма и плохую тягу во втором камине. А наиболее важным вопросом здесь является регулировка воздухообмена в целом доме.

Какими особенностями обладает отвод дымовых газов в одну трубу?

Естественно, такой отвод дыма обладает своими особенностями, о которых мы поговорим подробнее. В частности, как уже отмечалось, при расположении печей, подключенных к одному дымоходу, на разных этажах, то лучше осуществлять их топку отдельно. Также нельзя устанавливать в один дымоход котел на газу и дровяной камин. Ведь такого типа устройства должны обязательно иметь свои собственные дымоходы. Но при этом можно все-таки устанавливать в одной шахте, дымоход, трубу для котла и вентиляцию.

Однако и здесь они должны быть полностью разделены специальными герметическими перегородками. Никогда нельзя делать общим вентиляционные трубы и дымоходную трубу. А туннельная топка камина, которая располагается между комнатами, представляет собой отдельный камин с подключением к такому дымоходному устройству с двумя порталами.
Если же планируется подключения двух очагов, находящихся на одном этаже к общему дымоходу, то важно понимать, что между ними должно быть расстояние не менее одного метра. Кроме этого в таком случае также необходимо расширять сечение дымохода. Необходимо также чтобы два таких устройства топились на одном и том же топливе. Так, их совместная эксплуатация не должна приносить никаких трудностей. Но первым нужно растапливать более мощное устройство.

Таким образом, стоит сказать, что при подключении двух очагов в один дымоход возникает крайне много сложнорешаемых вопросов. В частности нужно продумать все варианты подключения, позаботиться о правильном воздухообмене, устройстве для качественной вентиляции, регулировке тяги и горения. В силу такого большого количества вопросов можно смело сказать, что легче будет построить для каждого очага свой собственный дымоход. Так вы затратите меньше сил и сделаете все более безопасным.

Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

Можно, но с серьёзными ограничениями:

    Газовые теплогенераторы должны иметь только отдельные дымоходы.

Можно ли объединить две печи в один дымоход?

Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.

  • Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.
  • Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

    Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

    Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

    Более подробную информацию вы сможете найти в следующих документах:

    • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
    • Для Украины — ДБН В.2.5-20-2001.
    • Для Беларуси — СНБ 4.02.01-03

    Loading…

    При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

    Можно ли подключать две печи в один дымоход?

    Теоретически объединение печей не должно вызывать сложностей, но на практике это требует соблюдения определенных условий:

    Правильно подобранная высота дымохода:

    • увеличенное сечение трубы,
    • правильная регулировка тяги,
    • создание нескольких заслонок,
    • поочередная растопка печей.

    Установка одного дымохода подразумевает несколько вариантов. Один из них – постройка печей на одном этаже, а второй – на разных.

    Как подсоединить две печки в один дымоход поэтапно?

    В первом случае необходимо предотвратить попадание дыма в другую комнату. Сделать это можно при помощи установки надежных заслонок.

    Но заслонки будут лишь предотвращать попадание дыма во время поочередной работы печей, поэтому важно правильно отрегулировать воздухообмен в трубе.

    Особенности отвода дыма

    Стоит помнить, что нельзя подключать к одной трубе газовый котел и дровяной камин. Если печи находятся на разных этажах, то дымоход должен быть построен таким образом, чтобы выход продуктов горения с верхнего этажа осуществлялся сначала по выделенному проходу, идущему рядом с основным. При этом высота перегородки должна быть не менее полутора метров. Это позволит топить две печи одновременно.

    Стоит помнить, что сначала разжигается та печь, которая имеет большие размеры, что поможет нормализовать тягу. Сечение дымохода в месте, где соединяются два выходных канала, должно быть почти вдвое больше. Чтобы исключить возможность попадания дыма из одной печи в другую, следует сделать не одну, а несколько плотных заслонок, обеспечивающих надежное перекрытие трубы.

    Согласно правилам постройки печей, если они находятся на разных этажах, то соединять их в один дымоход не рекомендуется. Делается это в том случае, когда они расположены на одном уровне. Устанавливать две печи в одну трубу следует с расчетом на то, что ее длина должна быть равна 5 метрам, если считать от колосника. Это необходимо для нормального выхода дыма.

    Из-за того, что тяга в нижней печи будет лучше, стоит делать ее большего размера и начинать топить дом именно с нее. Только после того, как в ней разгорится огонь, задействуется вторая.

    Какие проблемы могут возникнуть?

    Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

    • задымление верхнего этажа,
    • слабая тяга,
    • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

    Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

    Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

    При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

    Оценка статьи:

    Загрузка... Сохранить себе в: Можно ли объединить две печи в один дымоход Ссылка на основную публикацию

    Можно ли к одному дымоходу подключить два отопительных устройства

    Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

    Можно, но с серьёзными ограничениями:

    • Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
    • Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

    Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

    Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

    Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

    Более подробную информацию вы сможете найти в следующих документах:

    • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
    • Для Украины — ДБН В.2.5-20-2001.
    • Для Беларуси — СНБ 4.02.01-03

    Стоит ли объединять две печи в один дымоход? Правила и нюансы строительства

    При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

    Можно ли подключать две печи в один дымоход?

    Теоретически объединение печей не должно вызывать сложностей, но на практике это требует соблюдения определенных условий:

    Правильно подобранная высота дымохода:

    • увеличенное сечение трубы,
    • правильная регулировка тяги,
    • создание нескольких заслонок,
    • поочередная растопка печей.

    Установка одного дымохода подразумевает несколько вариантов. Один из них – постройка печей на одном этаже, а второй – на разных. В первом случае необходимо предотвратить попадание дыма в другую комнату. Сделать это можно при помощи установки надежных заслонок.

    Но заслонки будут лишь предотвращать попадание дыма во время поочередной работы печей, поэтому важно правильно отрегулировать воздухообмен в трубе.

    Особенности отвода дыма

    Стоит помнить, что нельзя подключать к одной трубе газовый котел и дровяной камин. Если печи находятся на разных этажах, то дымоход должен быть построен таким образом, чтобы выход продуктов горения с верхнего этажа осуществлялся сначала по выделенному проходу, идущему рядом с основным. При этом высота перегородки должна быть не менее полутора метров. Это позволит топить две печи одновременно.

    Стоит помнить, что сначала разжигается та печь, которая имеет большие размеры, что поможет нормализовать тягу. Сечение дымохода в месте, где соединяются два выходных канала, должно быть почти вдвое больше. Чтобы исключить возможность попадания дыма из одной печи в другую, следует сделать не одну, а несколько плотных заслонок, обеспечивающих надежное перекрытие трубы.

    Согласно правилам постройки печей, если они находятся на разных этажах, то соединять их в один дымоход не рекомендуется. Делается это в том случае, когда они расположены на одном уровне. Устанавливать две печи в одну трубу следует с расчетом на то, что ее длина должна быть равна 5 метрам, если считать от колосника. Это необходимо для нормального выхода дыма.

    Из-за того, что тяга в нижней печи будет лучше, стоит делать ее большего размера и начинать топить дом именно с нее. Только после того, как в ней разгорится огонь, задействуется вторая.

    Какие проблемы могут возникнуть?

    Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

    • задымление верхнего этажа,
    • слабая тяга,
    • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

    Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

    Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

    При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

    Навигация по записям

    Два газовых прибора в один дымоход

    Два газовых прибора в один дымоход

    Вопросы такие- можно ли использовать один дымоход для двух котлов? Например один выше, другой- ниже. Где-то читал, что не менее 500мм должно быть. А может и не про это.
    И ещё- лючок для прочистки дымохода (у меня расположен внизу ,почти у пола) должен ли быть открыт/закрыт?

    И вообще подскажите, где почитать по устройству дымоходов? Есть ли ссылки на нормативы?

    Все зависит от диаметра дымохода. Стандартный котел 20-28 квт. требует дымоход 130 мм., а турбо котлы — 80 мм. Так что проще в один дымоход кинуть пару вкладышей из нержавейки, чтобы не иметь проблем в дальнейшем. А самый главный враг всех газовых котлов с атмосферной горелкой — домик над трубой в котором скапливается пробка из теплого воздуха, затыкает дымоход и тушит котел из-за отклонения пламени запальника.

    Скажите, а какое расстояние должно быть между верхней кромнкой дымохода и домиком над ним. Есть какой-то норматив или методом тыка устанавливается?

    dmvt1 написал :
    домик над трубой в котором скапливается пробка из теплого воздуха

    Уважаемый dmvt1, а если ставится не домик, а «продувной» дефлектор? Или просто плоская бет. плитка для защиты от осадков?
    Спасибо.

    Михалыч написал :
    можно ли использовать один дымоход для двух котлов

    ИМХО для однотипных можно, иначе если один турбированный, то может создать обратную тягу для другого — обычного. В реальности видел такие сдвоенные дымоходы.
    А вот в моём дымоходе слишком большая тяга при хорошем минусе (аж пламя срывается, т.к. котел турбо), пришлось «зажать» до 13 сечение всасывающей трубы (как на дизельном котле, там специальная заслонка).

    Может пригодится ?
    «СП 42-101-2003
    ИЗДАНИЕ ОФИЦИАЛЬНОЕ
    МОСКВА
    ПРИЛОЖЕНИЕ Г (рекомендуемое)
    ДЫМОВЫЕ И ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ
    Г.5 Отвод продуктов сгорания от бытовых печей и газоиспользующего оборудования, в конструкции которого предусмотрен отвод продуктов сгорания в дымовой канал (дымовую трубу) (далее — канал), предусматривают от каждой печи или оборудования по обособленному каналу в атмосферу.
    В существующих зданиях допускается предусматривать присоединение к одному каналу не более двух печей, приборов, котлов, аппаратов и т.д., расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в канал на разных уровнях (не ближе 0, 75 м один от другого) или на одном уровне с устройством в канале рассечки на высоту не менее 0, 75 м.
    В жилых зданиях допускается предусматривать присоединение к одному вертикальному дымовому каналу более одного газоиспользующего отопительного оборудования с герметичной камерой сгорания и встроенным устройством для принудительного удаления дымовых газов. Данное оборудование располагают на разных этажах здания. Количество оборудования, присоединяемого к одному каналу, определяется расчетом. «

    Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

    Можно, но с серьёзными ограничениями:

    • Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
    • Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

    Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

    Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

    Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

    Более подробную информацию вы сможете найти в следующих документах:

    • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
    • Для Украины — ДБН В.2.5-20-2001.
    • Для Беларуси — СНБ 4.02.01-03

    Такой вариант трассировки используется для экономии места и/или средств. Но при таком варианте могут возникнут сложности при эксплуатации отопительной системы. Мы собрали основные правила и рекомендации для варианта – «два дымохода в одну трубу». А также указали на минусы такого расположения дымоходов.

    Начнем с правил:
    — Каждый дымоход до объединения в общий канал должен иметь заслонку — шибер. Это позволит избежать попадания дыма в то помещение, где отопительный прибор не используется.
    — Расстояние между входами дымоходов в канал должно быть не менее 1 метра.
    — Сечение общего канала должно быть равно сумме площадей сечений подключенных к нему дымоходов. Это правило нужно соблюдать, если планируется одновременное использование двух отопительных агрегатов.

    Минусы:
    — Увеличится количество конденсата. Если вы используете один отопительный агрегат диаметр дымохода, которого 150 мм, а для совмещения вы сделали общий канал диаметром 300 мм, то прогреть такой канал (особенно зимой) будет тяжелее. Это может привести к увеличению конденсата.
    — Ухудшение тяги. Если вы затопили, например, камин (диаметр дымохода 150 мм) на первом этаже, то возможно вам придется топить его интенсивно, чтобы дым мог пройти общий канал диаметром 300 мм. Это приведет к перерасходу топлива. Если вы переведете камин в режим длительного горения, то возможно тяга ухудшится и дым попадет в помещение.
    — Невозможность растопить. Дымоход для отопительного агрегата, который расположен на втором этаже имеет небольшую высоту. Такой высоты может быть не достаточно для естественной тяги.

    Добавим, что не рекомендуем подключать в один канал дымоходы отопительных приборов, работающих на разных видах топлива (ранее такой запрет был в СНиП).

    Если есть возможность не сводить два дымохода в один канал, оптимальным вариантом будет решение: один отопительный агрегат – один дымоход.

    Две печи в один дымоход

    При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

    Можно ли подключать две печи в один дымоход?

    Теоретически объединение печей не должно вызывать сложностей, но на практике это требует соблюдения определенных условий:

    Правильно подобранная высота дымохода:

    • увеличенное сечение трубы,
    • правильная регулировка тяги,
    • создание нескольких заслонок,
    • поочередная растопка печей.

    Установка одного дымохода подразумевает несколько вариантов. Один из них – постройка печей на одном этаже, а второй – на разных. В первом случае необходимо предотвратить попадание дыма в другую комнату. Сделать это можно при помощи установки надежных заслонок.

    Но заслонки будут лишь предотвращать попадание дыма во время поочередной работы печей, поэтому важно правильно отрегулировать воздухообмен в трубе.

    Особенности отвода дыма

    Стоит помнить, что нельзя подключать к одной трубе газовый котел и дровяной камин. Если печи находятся на разных этажах, то дымоход должен быть построен таким образом, чтобы выход продуктов горения с верхнего этажа осуществлялся сначала по выделенному проходу, идущему рядом с основным. При этом высота перегородки должна быть не менее полутора метров. Это позволит топить две печи одновременно.

    Стоит помнить, что сначала разжигается та печь, которая имеет большие размеры, что поможет нормализовать тягу. Сечение дымохода в месте, где соединяются два выходных канала, должно быть почти вдвое больше. Чтобы исключить возможность попадания дыма из одной печи в другую, следует сделать не одну, а несколько плотных заслонок, обеспечивающих надежное перекрытие трубы.

    Согласно правилам постройки печей, если они находятся на разных этажах, то соединять их в один дымоход не рекомендуется. Делается это в том случае, когда они расположены на одном уровне. Устанавливать две печи в одну трубу следует с расчетом на то, что ее длина должна быть равна 5 метрам, если считать от колосника. Это необходимо для нормального выхода дыма.

    Из-за того, что тяга в нижней печи будет лучше, стоит делать ее большего размера и начинать топить дом именно с нее. Только после того, как в ней разгорится огонь, задействуется вторая.

    Какие проблемы могут возникнуть?

    Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

    • задымление верхнего этажа,
    • слабая тяга,
    • невозможность растопить верхнюю печь из-за небольшой высоты трубы.

    Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

    Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

    При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

    Такой вариант трассировки используется для экономии места и/или средств. Но при таком варианте могут возникнут сложности при эксплуатации отопительной системы. Мы собрали основные правила и рекомендации для варианта – «два дымохода в одну трубу». А также указали на минусы такого расположения дымоходов.

    Начнем с правил:
    – Каждый дымоход до объединения в общий канал должен иметь заслонку – шибер. Это позволит избежать попадания дыма в то помещение, где отопительный прибор не используется.
    – Расстояние между входами дымоходов в канал должно быть не менее 1 метра.
    – Сечение общего канала должно быть равно сумме площадей сечений подключенных к нему дымоходов. Это правило нужно соблюдать, если планируется одновременное использование двух отопительных агрегатов.

    Минусы:
    – Увеличится количество конденсата. Если вы используете один отопительный агрегат диаметр дымохода, которого 150 мм, а для совмещения вы сделали общий канал диаметром 300 мм, то прогреть такой канал (особенно зимой) будет тяжелее. Это может привести к увеличению конденсата.
    – Ухудшение тяги. Если вы затопили, например, камин (диаметр дымохода 150 мм) на первом этаже, то возможно вам придется топить его интенсивно, чтобы дым мог пройти общий канал диаметром 300 мм. Это приведет к перерасходу топлива. Если вы переведете камин в режим длительного горения, то возможно тяга ухудшится и дым попадет в помещение.
    – Невозможность растопить. Дымоход для отопительного агрегата, который расположен на втором этаже имеет небольшую высоту. Такой высоты может быть не достаточно для естественной тяги.

    Добавим, что не рекомендуем подключать в один канал дымоходы отопительных приборов, работающих на разных видах топлива (ранее такой запрет был в СНиП).

    Если есть возможность не сводить два дымохода в один канал, оптимальным вариантом будет решение: один отопительный агрегат – один дымоход.

    Люди достаточно часто задают вопрос о том, есть ли возможность подключить печь и камин либо два камина в один дымоход, есть ли возможность эксплуатировать две печки с одним дымоходом на разных этажах, можно ли в один дымовой канал совместить дымоходы для газовой колонки и камина. Расскажем об этом поподробнее.

    Схема подключения к дымоходу.

    Все это связано с тем, что во многих частных домах строился не только единый очаг, а присутствуют две печи-буржуйки либо два камина, варочная печь и камин, газовый котел (подвал) и камин (первый этаж), камины на разных этажах, камин на первом этаже и баня в подвале, уличная печь и барбекю в беседке. Владельцы нескольких очагов в доме не имеют желания выполнять строительство двух дымоходов, используя такие отговорки: строительство в данном случае будет неэкономичным, может уйти достаточно большое количество кирпича; один из дымоходных каналов, который планируется, будет примыкать к перекрытию либо деревянной балке; два дымохода из кирпича имеют немаленький вес.

    Подобные вопросы, которые связаны с возможностью подключения двух подобных конструкций к единому дымоходу, могут возникать в связи с тем, что данная тема далеко не полностью раскрыта в СНиПах.

    Выдержки из нормативных документов

    Следует знать некоторые выдержки.

    Для России. Выдержки из СНиП 41-01-2003, из пункта 6.6.9 и правил трубо-печных работ (пункт 3.6.3): “Для каждой печи в большинстве случаев необходимо предусматривать отдельную дымовую трубу либо канал (в дальнейшем – дымовая труба). К одной дымовой трубе допускается присоединять две печи, которые располагаются в одной квартире на одном этаже. В процессе присоединения дымовых труб понадобится предусматривать в них рассечки, которые имеют высоту как минимум 1 м от нижнего соединения патрубков.”

    Выдержки из СП 7.13130.2009, пункта 5.47: “В жилых многоэтажных домах и общественных зданиях допускается устройство каминов, которые работают на твердом топливе, при условии присоединения каждого из каминов к коллективному либо индивидуальному дымоходу. Подключение к коллективному дымоходу должно быть обязательно выполнено через воздушный затвор, в большинстве случаев с присоединением к вертикальному коллектору ответвлений через этаж воздуховодов (в уровне каждого этажа, который располагается выше)”.

    Для Украины. Выдержки из ДБН В.2.5-20-2001.

    Ж.3. Отвод продуктов сгорания от газовых бытовых приборов, печей и другого газового бытового оборудования, в чьих конструкциях предусматривается отвод продуктов сгорания в дымоход, необходимо предусматривать обязательно от каждого прибора, печи либо агрегата по обособленному дымоотводу.

    Ж.6. Газовые небытовые приборы (пищеварочные котлы, ресторанные плиты и так далее) есть возможность присоединять как к общему, так и обособленному дымоходу. Допускается также предусматривать дымоотводящие соединительные трубы, общие для нескольких агрегатов. Ввод в общий дымоход продуктов сгорания для нескольких приборов необходимо предусматривать на различных уровнях либо на едином уровне с устройством рассечек таким образом, как описывалось в Ж.3. Площадь сечения соединительных труб и дымоходов должна быть определена расчетом, исходя из условий одновременной работы полностью всех приборов, которые в тот момент присоединены к устройству дымоотвода.

    Схемы однооборотных дымоходов: а – с одним опускным каналом.; б – с несколькими опускными каналами; в – с нижним прогревом.

    В нормативных документах содержатся некоторые разграничения для подключения газовых устройств и очагов на твердом топливе на один дымоход (печки и дровяные подобные конструкции). Строительные нормы предоставляют следующую информацию: для каждой печки в большинстве случаев нужно одно обособленное устройство. Однако у славян достаточно интересный менталитет: законы не являются указом, а экспериментировать любят все, при этом не задумываясь о последствиях. На практике достаточно часто можно встретить камины на двух этажах, которые подсоединены в один дымоход. В верхнем камине имеется плохая тяга и дым попадает на второй этаж от работы нижней подобной конструкции.

    Теоретически подключить есть возможность. Однако практика показывает, что подобные системы могут работать исключительно при определенных условиях: оптимальная высота и конструкция дымохода, увеличенное сечение дымового канала, выполнение установки нескольких заслонок (выполнение полного перекрытия дымового канала), соблюдение очередности растопки очагов (каминов), регулирование тяги в двух каминах (наиболее сложный момент).

    Пример работы двух каминов с одним дымоходом

    В качестве примера будет рассмотрено несколько вариантов работы двух каминов, которые располагаются на разных этажах и имеют одно устройство дымоотвода.

    Первый вариант. Топится только лишь одна печка на первом этаже. Понадобится полностью исключить попадание дыма в комнату с печкой, которая располагается на втором этаже. В данном случае шиберная заслонка камина, располагающаяся на втором этаже, не спасет.

    Схема дымохода печи камина.

    Второй вариант. Эксплуатируется исключительно один камин, который располагается на втором этаже. Понадобится полностью исключить возможность попадания дымовых газов на первый этаж и не допускать подсос воздуха снизу. Необходимо перекрывать дымоход между вторым и первым этажом. Однако это проблематично для модульного устройства, которое выполнено из нержавеющей стали, а также для модульного дымоотвода из керамики. Каминный шибер здесь не подойдет: в нем предусматривается неполное перекрытие дымового канала.

    Третий вариант. Обе печки не будут работать. Если не перекрывать дымоход, то будет возможность получить воздухообмен комнат на различных этажах через дымовой канал, что запрещается.

    Четвертый вариант. Будут топиться оба камина. Вначале растопится нижний. Теоретически нижний сможет гореть лучше: тяга будет сильнее. На втором этаже могут быть проблемы с камином из-за плохой регулировки режима горения, плохой тяги и задымления.

    Разрешается ли подключать две печки либо два камина к одному дымоотводу

    Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже – последствия, которые могут быть, а основной вопрос – воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.

    Схема двухтрубного дымохода.

    В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.

    В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.

    Оба устройства для отопления должны работать на одном и том же виде топлива.

    Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.

    Особенности отвода дымовых газов в общий дымоход

    Отвод в общий дымоход дымовых газов имеет некоторые особенности:

    Схема сборки модульного дымохода.

    1. Если печки, которые располагаются на двух этажах, полностью построены, то лучше всего будет топить их по отдельности.
    2. Не допускается подключать дровяной камин и газовый котел на один дымоотвод. Подобные устройства для дровяных каминов и газовых котлов должны быть отдельными, а в общей шахте могут располагаться несколько обособленных каналов (труба от газового котла, каминный дымоход, вентиляционные каналы), при этом они должны разделяться полностью по всей высоте герметичными перегородками.
    3. Запрещается подсоединять дымоотвод в вентиляционный канал.
    4. Сквозная или туннельная каминная топка, которая встраивается между комнатами, является одним камином, который подключается к одному подобному устройству, с двумя облицовками либо порталами.

    Конструкция дымохода и варианты его подключения, воздухообмен в помещении, устройство приточной вентиляции, поддержание горения и регулирование тяги – основные вопросы, которые возникают при одновременной топке нескольких печей с одним дымоотводом. Вопросов имеется достаточно большое количество, однако наилучшим решением является следующее: на каждый камин или печь должен приходиться отдельный дымоотвод.

    Подключение к дымоходу камина и топки

    —>

    Строительство камина или печи — дело сложное и ответственное. Для котла отопления и колонки необходимо построить систему дымоудаления: от того, насколько профессионально произведен монтаж дымохода, зависит не только эффективность работы отопительного агрегата или колонки, но и ваша безопасность и спокойствие.

    Каминный дымоход

    Что нужно знать для правильного подключения?

    Виды дымоходов

    В прежние времена едва ли не единственным материалом для изготовления дымоходов для котла отопления или водогрейной колонки был кирпич. Не потерял он своей привлекательности и сегодня. Не потерял он своей привлекательности и сегодня. Если печь или камин изначально кладутся из кирпича (см. Кладка каминов из кирпича), то из него же чаще всего и устраивается дымоход по всем правилам печного искусства.

    В этом случае подключение камина к дымоходу не требуется, он является частью общей конструкции.

    Двухконтурная труба

    Что же касается современных моделей каминов, котлов отопления или водогрейной колонки, работающих на газу или другом топливе, то они чаще всего имеют металлический корпус с выводным патрубком для подсоединения к дымоходу.

    Он представляет собой трубу определенного диаметра, материалом для изготовления которой могут служить следующие материалы:

    • Асбестоцемент.
    • Оцинкованная сталь.
    • Нержавеющая сталь.
    • Керамика.

    Самыми популярными сегодня являются стальные дымоходы двухконтурной конструкции — сэндвичи. Они состоят из двух труб, внутренней и внешней, между которыми проложен слой негорючего утеплителя на основе базальта.

    Утеплитель препятствует быстрому остыванию дымовой трубы и появлению в ней конденсата.

    Варианты установки дымоходов

    Производители предлагают водогрейные колонки и котлы отопления с различными вариантами вывода патрубков. Поэтому и подключение газового котла к дымоходу проводится разными способами.

    Дымоход с горизонтальным участком

    Самый распространенный вариант — с вертикальным патрубком в верхней части топки, но в зависимости от расположения камина относительно выводного отверстия, дымоход может отклоняться от вертикали на 30, 45, 60 или 90 градусов. И в каждом случае приходится выбирать, как произвести подключение дымохода к котлу отопления.

    Способы подключения могут меняться и в зависимости от условий помещения. Например, от того, существует ли возможность устройства дымохода с выходом на крышу или его необходимо вывести на наружную стену здания.

    В домах старой постройки с существующими дымоходами в стенах самым оптимальным вариантом может стать подключение водогрейной колонки или настенного котла отопления именно к ним, вместо того чтобы устраивать новые.

    Но в таком случае, прежде чем провести подключение дымохода к котлу отопления, необходимо предварительно обследовать и прочистить канал дымоотведения.

    Но основным условием устройства дымоходов для газовой колонки или котла отопления является расположение их внутри дома. Чем короче наружная часть, тем меньше риск появления обратной тяги при неработающем камине вследствие сильного остывания трубы.

    Если же такой возможности нет, дымоход следует хорошо утеплить и установить плотную заслонку, перекрывающую доступ холодного воздуха в помещение.

    Внимание! При подключении дымоходов необходимо строго соблюдать требования ГОСТ, которые регламентируются СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование».

    Установка дымоходов

    Общие правила

    • Монтаж дымохода следует начинать от котла отопления или водогрейной колонки.
    • Подбирать диаметр дымохода следует в соответствии с рекомендациями производителя и характеристиками камина. Он не должен быть меньше, чем диаметр выходного патрубка.

    Внимание! По требованиям ГОСТ 9817–95 площадь дымового канала не должна быть менее 8 кв.см на 1 кВт мощности печи или камина при расчетной величине скорости дымовых газов 0,15–0,6 м/с.

    Устройство внутреннего дымохода

    Если есть возможность, дымоход лучше монтировать внутри помещения и с небольшими участками отклонения от вертикали. Такой способ монтажа обеспечит наилучшую тягу и эффективность использования камина или печи.

    На схеме показано устройство такого дымохода от отопительного агрегата до выхода наружу.

    Схема устройства внутреннего дымохода

    Подключение топки к дымоходу осуществляется через шибер — участок трубы с заслонкой. Все соединения дополнительно затягиваются хомутами.

    Прохождение дымохода через верхний этаж

    Как правило, металлические дымоходы в помещениях закрываются коробом и облицовываются отделочными материалами. Это придает завершенный и эстетичный вид всей конструкции и защищает от случайных прикосновений к горячей трубе.

    Для вентиляции и выхода в помещение теплого воздуха в облицовке устраивают вентиляционные отверстия, закрытые решетками.

    Межэтажное монтирование дымохода осуществляется с использованием специальных проходных патрубков большего диаметра и негорючей минеральной изоляции.

    Устройство наружного дымохода

    С внешней стороны дымоходы устраивают в том случае, когда камин или печь устанавливаются в уже построенном доме, и внутреннее устройство невозможно из-за конструктивных особенностей здания. Дымоход в этом случае выводится через стену и поднимается параллельно ей до заданного уровня.

    Схема устройства наружного дымохода

    Подбор необходимых элементов для подключения камина к дымоходу зависит от того, где расположен выходной патрубок, а также от направления внутреннего участка дымового канала: под углом к стене (как на картинке), перпендикулярно ей или параллельно с поворотом на 90 градусов на выходе.

    Крепление наружного дымохода на кронштейны и растяжки

    Внимание! Наличие протяженных горизонтальных участков дымохода сильно снижает тягу в нем. По строительным нормам и правилам их длина не должна превышать 1 метра. Если длина горизонтального участка больше, её следует компенсировать высотой дымохода и установить на этом участке тройник с ревизией.

    Как и в предыдущем варианте, параметры конструкции дымохода необходимо рассчитать с учетом того, чтобы сквозь стену проходил целый участок трубы, без стыка звеньев.

    Для изменения направления дымовой трубы на вертикальное используются тройники соответствующего вида, в нижней части которых предусмотрено место для стока конденсата и съемная заглушка для удобства ухода за дымоходом.

    Если дымоход выходит на наружную стену здания очень низко, в зоне передвижения людей или транспорта, необходимо устройство заграждения.

    Монтаж труб начинается от тройника вверх. Они крепятся к стене специальными кронштейнами через каждые два метра. Если дымоход имеет большой вес, то под тройник следует поставить дополнительную опору.

    В случае возвышения дымохода над крышей на 2 метра и более для его крепления дополнительно используют систему растяжек.

    Требования к установке дымоходов на крыше

    Чем короче наружный участок дымохода, тем лучше. Если есть такая возможность, его следует выводить как можно ближе к коньку крыши, над которым труба должна возвышаться всего на полметра. Высота наружного участка трубы будет меняться по мере удаления от конька.

    Правила устройства наружных дымоходов

    Как видно из рисунка, если труба расположена на расстоянии 1,5–3 м от конька, она должна достигать его уровня. Если же она расположена дальше 3 м, то между линией горизонта, проведенной через конек, и линией, соединяющей конек с верхом трубы, должен быть угол не более 10 градусов.

    Оголовок трубы необходимо защитить дымником от попадания в него посторонних предметов и атмосферных осадков (см. Как сделать дымник).

    Проверка работы дымохода

    Прежде чем затопить камин после монтажа дымохода, необходимо убедиться в наличии в нем нормальной тяги. Для этого к нижней части канала нужно поднести горящую свечу или спичку.

    Вместо них можно использовать тонкую полоску бумаги. Если огонь или бумажная полоска отклоняются в сторону канала дымохода, наличие тяги очевидно.

    —>

    Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции. Только качественный дымоход будет максимально отвечать своему назначению.

    Вы хотите соорудить дымоходный канал, но не знаете какую трубу выбрать и как потом ее установить? Мы поможем вам разобраться с этой задачей – в статье мы подробно рассмотрели как сделать дымоход для камина, уделив внимание плюсам и минусам труб из различного материала.

    А также привели важные требования к обустройству каминов и составлению проекта. Материал статьи дополнили подробной инструкцией по устройству дымохода, снабдив ее пошаговыми фото.

    Конструктивные особенности дымохода

    Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

    Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

    Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

    У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

    При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

    Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

    Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

    При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

    Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

    Нормы и правила устройства камина

    Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

    Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

    Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

    Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

    От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

    Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

    Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

    При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

    Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

    Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

    При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

    Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

    Виды дымоходов для камина

    Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим.

    Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

    Вариант #1 – керамический

    Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект.

    Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

    Керамика идеальна именно для дровяных каминов, вырабатывающих большое количество «белого дыма». Результатом его воздействия на стенки трубы является конденсат, совершенно не опасный для керамики. К тому же именно она выдерживает и повышенный нагрев, и различные химические среды, образованные продуктами горения

    Чем еще положительно отличаются керамические дымоходы:

    • идеально гладкой поверхностью внутренних стенок;
    • быстрым нагревом и медленным остыванием;
    • устойчивостью к температуре до +900-1000 °С;
    • компактностью по сравнению с другими конструкциями;
    • сроком службы до 50 лет.

    К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

    Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов.

    При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

    Вариант #2 – кирпичный

    Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

    Кирпич предпочитают из-за доступности, но для качественной кладки подходит только один тип – глиняный полнотелый. Он заранее обожжен и полностью готов к использованию при высоких температурах

    Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

    При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

    Вариант #3 – стальной

    Если температура газов в канале дымоудаления не превышает + 400 °С, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

    Преимуществами также являются круглое сечение, не препятствующее отведению газов и удобное для профилактической чистки

    Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику. Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

    Условно стальные дымоходы делят на 2 категории:

    • простые «горячего» типа, без теплоизоляции;
    • сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

    К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей и собрать сэндвич-дымоход своими руками. А можно сделать заказ под частный проект.

    Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

    Вариант #4 – стеклянный

    Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения.

    Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

    Дымоход из стекла сложно назвать практичным изделием. Небольшой налет сажи сводит эстетику к нулю, поэтому мыть видимые части придется достаточно часто

    Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата.

    Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

    Посмотрев обзор труб из различных материалов вы так и не смогли определиться, что лучше всего подойдет именно вам? Тогда советуем посмотреть другую нашу статью, в которой мы привели важные критерии выбора дымоходной трубы, на которые следует ориентироваться в конкретных условиях.

    Сооружение керамического дымового канала

    Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.

    Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:

    Галерея изображенийКирпичные трубы сооружают с квадратным или прямоугольным сечением. Если внутри кирпичного канала устанавливается круглая в сечении металлическая гильза, ее устанавливают на всю высоту прямо от топливника. Не допускается сужение дымового канала на протяжении пути отвода продуктов сгорания

    Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т.д.

    Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

    Специально для каминов применяется так называемый «шведский метод»: определение площади дымохода (f) по площади топки (F). В графике указаны значения для каминных систем с круглым, квадратным и прямоугольным сечением

    Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

    Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

    Конструкционные нюансы строительства

    Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей.

    Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

    Для соединения отрезков трубы разного диаметра существуют редукционные стальные или керамические переходники. Места крепления на трубе обязательно герметизируют, чтобы не было утечки газов

    Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

    Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

    Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

    Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

    Материалы отделки стен вокруг каминного дымохода могут быть любыми, но обязательно не горючими. Часто деревянные (бревенчатые, брусовые) стены оставляют как есть – это нарушение. Подходит керамическая отделка (клинкер, кафель) или металлические листы

    Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

    Пошаговая инструкция по кладке дымохода

    Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

    Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

    Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

    Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

    Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

    В результате сдвига толщина должна достигнуть 0,5 м. В зазор между кладкой и перекрытием вставляют гильзу из листового металла и куски базальтовой теплоизоляции

    Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

    Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искрогаситель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

    Несколько советов от мастеров печного и каминного дела:

    Галерея изображенийНадсадная труба устанавливается прямо на полностью готовое топочное отделение, заканчивающееся дымосборникомПосле кладки каждого ряда кирпича необходимо проверять его строго горизонтальное положение лазерным уровнемОсновным инструментами являются кельма, молоток и расшивка. Кроме того, пригодятся отвес, правило и строительный уровеньПлощадь отверстия должна быть чуть больше, чем размеры кирпичной трубы – для отделки прохода в перекрытииНа каждый погонный метр дымохода (при схеме кладки «пятерик») расходуется примерно 70 кирпичейПри установке шибера необходимо использовать базальтовый картон, который предохраняет кладку при расширении задвижкиЕсли чердак не отапливается, утепление дымохода на этом участке обязательно – для устранения угрозы появления конденсата. Начать теплоизоляцию можно от перекрытияСуществует несколько вариантов, один из них – присоединение к кирпичному дымоходу асбестоцементной или стальной трубы, которая и будет возвышаться над крышейДымосборник – основа для строительства дымоходаИспользование уровня для проверки горизонталиИнструмент для кирпичной кладкиОтверстие для трубы в перекрытииКоличество кирпичей для дымоходаМонтаж шибера в пазТеплоизоляция трубы в чердачном помещенииВывод трубы на крышу

    На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

    Выводы и полезное видео по теме

    Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

    Еще больше информации о сэндвич-дымоходах:

    Обустройство кирпичной трубы на кровле:

    Сборка модульной керамической трубы:

    Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

    Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

    Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

    А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.

    Содержимое:дится ли кирпичный дымоход для печи-каминаПри строительстве дымохода соблюдаются существующие нормы и правила. Даже незначительные ошибки, приводят к возникновению пожароопасных ситуаций. Особенно важно придерживаться СНиП и ПБ, устанавливая дымоход для печи-камина из кирпича.Существующие нормы оговаривают высоту трубы, тип кладочной смеси и кирпича, возможность дальнейшей облицовки конструкции.

    Годится ли кирпичный дымоход для печи-камина

    Буквально несколько десятилетий назад, для всех твердотопливных котлов и печей, использовался традиционный кирпичный камин. Этому было, по крайней мере, несколько объяснений:На данный момент, появились новые инновационные строительные материалы, усовершенствовались методы возведения конструкции, появилась возможность сделать кирпичную кладку устойчивей к воздействию конденсата.Стало возможным подключение дымохода из кирпича к следующему оборудованию:

    • Печи-камины на дровах и пеллетах – температура отходящих дымовых газов, а также общий объем продуцируемого конденсата, могут существенно отличаться, в зависимости от типа используемого топлива. Кирпичная труба одинаково эффективна при сжигании гранул и дров.
    • Печь-камин с чугунной топкой – особенностью оборудования с камерой сгорания, выполненной из чугуна, является долгое прогревание и остывание при топке. Кирпич сохраняет прочность при длительном нагревании, имеет хорошие теплоизоляционные характеристики.
    • Классический камин – в дровяном, угольном пеллетном и любом другом типе каминов, есть одна общая особенность, связанная с эксплуатацией. Чтобы обеспечить эффективное сжигание топлива и предотвратить попадание дыма в помещение, необходима хорошая устойчивая тяга. Кирпичный дымоход, при условии правильного монтажа, сможет обеспечить выполнение этого условия.

    Существует три наиболее распространенных конструкции дымохода из кирпича. У каждой есть свои достоинства и недостатки.

    Отдельно стоящий дымоход внутри дома

    Вес кирпичной дымоходной трубы достаточно большой. Данная конструкция в основном возводится одновременно со строительством всего здания. Под дымоход изготавливается фундамент, не завязанный с основанием дома.Преимуществами отдельно стоящей конструкции являются:В качестве недостатков можно выделить необходимость в дополнительной отделке, устройстве фундамента под дымоход внутри здания, высоком качестве кладки и герметизации швов. В качестве общего требования, рекомендуется провести гильзование дымоходного канала.

    Наружный приставной дымоход

    Приставной дымоход из кирпича для печи-камина, примыкающий к стене дома с наружной стороны, оптимальное решение с точки зрения безопасности. Даже если кладка потеряет герметичность, продукты сгорания не смогут попасть внутрь жилых помещений. Установить систему дымоудаления можно в любой момент, а не только во время строительства дома.Технология строительства уличного дымохода из кирпича имеет несколько преимуществ:Наружный выносной дымоход для камина из кирпича имеет свои недостатки. Приходится учитывать сильную ветровую нагрузку. Для предотвращения разрушения конструкции, канал крепят к стене здания. Проводится обязательное утепление дымохода, с последующей отделкой.

    Дымоход, встроенный в кладку стены

    Еще один популярный вариант системы дымоудаления – внутристенный кирпичный дымоход для отвода продуктов горения от печи-камина. Преимуществом конструкции является возможность использовать стены в качестве радиатора отопления. Дым, проходя в простенках, нагревает кирпич, в результате, помещение хорошо прогревается и долго сохраняет тепло.Если в качестве внутристенного дымохода, используют старые вентиляционные каналы и системы дымоотведения, предварительно проводится гильзование. Главное преимущество конструкции – лучшие по сравнению с аналогами теплотехнические характеристики.

    Как выложить из кирпича дымоходную трубу для печи-камина

    В процессе монтажа кирпичного дымохода, категорически запрещаются любые нарушения СНиП и ПБ. Даже небольшие ошибки, в дальнейшем станут причиной пожара, отравления угарным газом и необходимости в дорогостоящих переделках кладки.Существует множество решений, которые принимают еще до начала работ, связанных с выбором кирпича, кладочной смеси, организацией проходок и подключением камина.

    Из какого кирпича кладут дымоход

    Для кладки каминных дымоходов применяется красный керамический кирпич, с высокой степенью огнестойкости. К материалу, используемому для наружных конструкций и изготовлению оголовка трубы, дополнительно предъявляется требование, относительно морозоустойчивости.Выбор кирпича для кладки дымохода зависит от нескольких факторов:Кирпич должен выбирать мастер — каменщик, который будет класть дымоход. Самостоятельно подобрать все необходимые расходные материалы достаточно проблематично.

    Какая кладочная смесь используется при строительстве

    Выбор кладочного раствора для кирпичных дымоходов также зависит от того, какая часть дымохода будет строиться:Существуют готовые строительные смеси, предназначенные для кладки дымоходов, обеспечивающие максимальную прочность и термоустойчивость шва.

    Организация проходок через межэтажные перекрытия и кровлю

    Перед началом работ потребуется сделать проект кирпичного дымохода, с послойным описанием кладки. Для обеспечения достаточной тяговой силы, идеален круглый внутренний канал.Требования к сечению дымохода предписывают сделать конструкцию максимально округлой или овальной формы. Если это невозможно, недостаточную силу тяги компенсируют установкой шиберной задвижки, дефлектора. Дополнительно рассчитывается высота кирпичного дымохода, и длина сечения канала.Во время монтажа дымохода учитываются следующие нюансы:

    • Проход через кровлю – изготавливается с обязательным наличием компенсационного шва и соблюдением существующих норм относительно пожарных разрывов.
    • Оголовок кирпичного дымохода кладут на полкирпича шире, чем основную конструкцию. Это дает возможность перекрыть проем, для лучшей герметизации и защиты кровли от протекания.
    • Высота рассчитывается согласно отдаленности от конька кровли. При этом учитывается, что, чем шире канал, тем выше должен быть оголовок. Для точных подсчетов можно воспользоваться формулой расчета сечения кирпичного канала дымохода, либо он-лайн калькуляторами.

    Специальные схемы, размещенные на сайте, помогут определить необходимую высоту и рассчитать размер дымохода из кирпича для печи-камина закрытого типа, газогенераторного оборудования и традиционного оборудования.

    Как делается подключение каминной топки к кирпичному дымоходу

    Самым сложным и ответственным, при устройстве дымохода из кирпича для печи-камина своими руками, является подключение топки к системе дымоудаления. Варианты подсоединения зависят от особенностей конструкции и количества одновременно установленных отопительных агрегатов.Врезка в кирпичный дымоход выполняется согласно следующих рекомендаций:Стыковка газового камина с существующим кирпичным дымоходам, без установки гильзы, является грубым нарушением условий эксплуатации и приводит к отказу в регистрации оборудования.

    Чем можно облицевать дымоходную трубу

    Мало правильно выложить дымоход. Конструкции необходимо придать эстетическую привлекательность. Отделочные работы выполняют следующим образом:Для украшения камина используют специальные порталы, изготовленные из искусственного и натурального камня.

    Ответы на частые вопросы и дымоходах из кирпича для металлических каминов

    За годы эксплуатации были собраны наиболее типичные и распространенные вопросы, связанные с использованием кирпичных дымоходов. Недавно, специалистов, обслуживающих дымоходные системы, попросили ответить на следующие вопросы:

    Как часто и чем чистить канал дымохода?

    При сгорании дров образуется влажный дым с высоким содержанием смол. Частицы тяжелее воздуха и при недостаточной тяге, оседают на внутренней полости дымоходной трубы. Там же скапливается конденсат-влага, образующаяся от разницы температур воздуха и нагретого дыма. Постоянное нагревание и охлаждение приводит к преобразованию сажи и конденсата в соляную кислоту.Кислота разъедает внутреннюю полость дымохода, разрушает кирпич и приводит к высыпанию швов и еще большему оседанию сажи. Регулярно, но не реже двух раз в год, проводят обслуживание системы дымоотведения.Выполняют химическую чистку труб и удаление скопившегося конденсата. В механической прочистке дымоходный канал нуждается реже. Чистят трубы по мере зарастания канала, о чем свидетельствует ухудшившаяся тяга.

    Стоит ли гильзовать кирпичный канал стальной трубой?

    Делать гильзование кирпичного дымохода от металлической каминной топки обязательно в следующих случаях:Гильзование увеличивает стоимость кладки дымохода из кирпича, приблизительно на 30-40%, но продлевает срок эксплуатации в среднем на 10 лет, обеспечивая при этом максимальную безопасность.

    Насколько пожаробезопасна конструкция из кирпича?

    Отвечая на этот вопрос, учитывается, что абсолютно безопасной не бывает ни одна система дымоудаления. Меру пожаробезопасности определяют следующее:Если учесть все эти моменты, можно прийти к выводу, что при условии соблюдения рекомендаций, относительно монтажа и правил устройства кирпичного дымохода, данная система дымоудаления безопасна в достаточной мере, чтобы применяться в жилых зданиях. Возможно обезопасить конструкцию, установив внутрь канала стальную трубу.Кирпичные дымоходы продолжают пользоваться огромной популярностью на территории РФ, о чем свидетельствует большое количество изготавливаемых систем дымоудаления. Кладка и последующая эксплуатация конструкции должны осуществляться в согласии с СНиП и ПБ. Только в таком случае можно обеспечить безопасность на необходимом уровне.</li>

    Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

    Требования к дымоходу и варианты обустройства

    Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

    Вариант #1 — кирпичный дымоход

    Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

    Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

    Вариант #2 — стальной дымоход

    Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

    Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

    Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

    При выборе сэндвичных дымовых труб обращайте внимание на три основные показателя: марка нержавеющей стали внутреннего контура, толщина теплоизоляции и ее материал. В продуманных интернет-магазинах по продаже дымоходов из нержавеющей стали, например, на сайте компании РОССТИН, установлены удобные онлайн-фильтры, упрощающие выбор.

    Вариант #3 — керамический дымоход

    Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

    Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

    Вариант #4 — стеклянный дымоход

    Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

    Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

    Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

    Размещение, размеры и прочие нюансы

    Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

    Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

    Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

    Пример монтажа стального дымохода

    Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

    Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

    После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

    Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

    После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

    Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

    Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

    Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

    После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

    При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

    Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

    Используемые источники:

    • http://sdelaikamin.ru/dymohod-tehmomenty/podklyuchenie-k-dymohodu-41
    • https://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-kamina.html
    • https://avtonomnoeteplo.ru/pechi-kaminy/363-kakoy-luchshe-dymohod-dlya-kamina.html
    • https://aqua-rmnt.com/otoplenie/dimohod/kak-sdelat-dymoxod-dlya-kamina.html

    Означает ли общий дымоход больше проблем?

    В некоторых регионах строительные нормы и правила разрешают выход более чем одному прибору через один дымоход. Даже дымоходы для нефти и газа могут иногда использовать один и тот же дымоход. Это может вызвать некоторые проблемы, но многое зависит от размера дымохода, а также других аспектов установки. Регулярная проверка дымохода обычно выявляет потенциальные проблемы, о которых вы будете проинформированы, и мы поможем следить за этими проблемами с течением времени во время ваших регулярных проверок дымохода.

    Возможные проблемы с общей дымовой трубой

    При использовании общей дымовой трубы два или более производителей дымового газа в здании будут выводиться через один и тот же канал. Можно создать большой дымоход с более чем одним дымоходом. В таких случаях дымоходы должны быть правильно расположены и загерметизированы, чтобы предотвратить утечку.

    Отвод газов из разных зон через один дымоход вполне может быть нарушением строительных норм. Важно иметь индивидуальные дымоходы, например, для каменки и камина.В противном случае газы, выделяемые одним прибором, могут попасть в другую часть дома. Если вы используете один нагревательный прибор, а другой нет, газы могут выходить через другой прибор, создавая опасность для людей. Если газы проникают через камин, возможно, потребуется принять решительные меры, чтобы закрыть его. Это должно быть временной мерой, так как камин может понадобиться позже. Вот несколько примеров возникновения опасностей, когда более одного отопительного прибора используют один дымоход.

    • Печь, водонагреватель в подвале и камин на верхнем уровне, подключенные к единому дымоходу
    • Дом, в котором несколько этажей, кроме камина, подключены к единому дымоходу
    • Один дымоход, подключенный к дровяной печи и камин на разные этажи
    • Один дымоход, подключенный к нескольким каминам на одном уровне

    Некоторые из этих ситуаций могут фактически быть нарушениями строительных норм в зависимости от района. Некоторые из них, скорее всего, можно найти в старых домах, которые не были обновлены в соответствии с текущими стандартами.Это может быть еще хуже в старых домах с дымоходами без футеровки. Закупорка дымохода может также привести к выходу газов через одну зону, в то время как нагревательный прибор используется в другой зоне.

    Как и следовало ожидать, большее горение означает не только дополнительные газы, но и более быстрое накопление креозота во многих случаях. При подключении к нему слишком большого количества приборов для сжигания дымоход может стать перегруженным. Если вы живете в старом здании с общим дымоходом, поговорите с одним из наших трубочистов, сертифицированных CSIA, о возможных вариантах.Мы можем посоветовать вам лучший способ сделать ваш дом и дымоход безопаснее.

    Позвоните нам по телефону 610-626-2439, чтобы назначить консультацию, чистку дымохода или осмотр. Запланируйте встречу по уборке и осмотру как можно скорее, чтобы пропустить уборку после зимы.

    Связанные

    Отвод нескольких устройств в общий дымоход или дымоход

    Подключение более одного масляного обогревателя к общей дымовой трубе может быть простым и выгодным, если мы понимаем основные правила.При соблюдении инструкций по установке система будет работать на вас. Не соблюдайте эти правила, и система может работать против вас.

    Размер дымохода и дымохода не только регулирует отвод побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку. Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, а также надлежащий контроль тяги обеспечивают эффективный процесс горения.

    Важные указания

    1. Всегда следуйте рекомендациям производителя прибора по вентиляции конкретного прибора. Не менее важно соблюдать местные правила и требования.
    2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим вводом БТЕ от всех приборов вместе взятых. См. Рисунок 1.
      Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
      БТЕ, дюйм брутто Прямоугольный Разм. Круглый Разм. Минимальная высота
      144000 8 1/2 ″ x 8 1/2 ″ 8 ″ 20 футов
      235000 8 1/2 ″ x 13 ″ 10 ″ 30 футов
      374000 13 ″ x 13 ″ 12 ″ 35 футов
      516000 13 ″ x 18 ″ 14 ″ 40 футов
      612000 13 ″ x 18 ″ 15 ″ 45 футов
      768000 18 ″ x 18 ″ 18 ″ 50 футов
      960000 20 ″ x 20 ″ 18 ″ 226.98
    3. Дымовой трубопровод системы, будь то для одного или нескольких устройств, должен быть как можно более коротким и подниматься на 1/4 дюйма на каждый погонный фут вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
    4. Избегайте более двух поворотов трубопровода на 90 градусов. Дополнительные повороты на 90 градусов еще больше ограничивают выхлопную систему при запуске горелки.
    5. Трубопровод, вставленный во вход дымохода, не должен выходить за пределы внутренней поверхности облицовки дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
    6. При раздельном выпуске воздуха из двух приборов в общий дымоход всегда устанавливайте меньшую дымовую трубу (устройство с наименьшим расходом GPH) в более высокой точке дымохода, чем большая дымовая труба для прибора с наибольшим вводом GPH. См. Рисунок 2.

    Основные требования

    Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного устройства, необходимо объединить размеры дымохода отдельных устройств.Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

    Дымоход 6 дюймов = 28,27 квадратных дюймов
    Дымоход 8 дюймов = 50,27 квадратных дюймов
    Всего = 78,54 квадратных дюйма

    Затем просуммируйте площади в квадратных дюймах и вернитесь к Рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма соответствуют размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

    Рисунок 3 ПЛОЩАДЬ ДЫМОХОДА КВАДРАТНАЯ ДЮЙМ
    Диаметр дымохода Экв. Кв. В. Площадь Диаметр дымохода Экв. Кв. В. Площадь
    3 ″ 7,06 11 ″ 95,03
    4 ″ 12,56 12 ″ 113.1
    5 ″ 19,63 13 ″ 132,73
    6 ″ 28,27 14 ″ 153,94
    7 ″ 38,48 15 ″ 176,71
    8 ″ 50,27 16 ″ 201,06
    9 ″ 63,62 17 ″ 226,98
    10 ″ 78.54 18 ″ 254,47

    Независимо от того, объединяете ли вы два или более приборов, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

    Общие методы

    Иллюстрации на рисунках 4 и 5 являются наиболее распространенными системами, используемыми на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
    Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

    При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. Со временем вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода самого дальнего от дымохода устройства.

    Наконец, вам также следует ознакомиться с расположением барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильной работы. Рисунок 6 дает вам эту информацию.

    Общие дымоходы | Dunrite Chimney Centereach, Нью-Йорк

    Совместное использование дымоходовDunriteChimney2014-11-23T21: 07: 16 + 00: 00

    Q: Почему они говорят, что нельзя использовать и дрова, и масло в одном дымоходе?

    A: Дровяная печь или камин всегда должны иметь собственный дымоход без общего доступа. Это в значительной степени связано с тем, что нет практического способа подключить к этому дымоходу другой деревянный, газовый или масляный прибор, не вызывая проникновения воздуха в дымоход через второе устройство, его соединительную трубу или гильзу.Проникновение воздуха снижает скорость движения выхлопных газов вверх по дымоходу, одновременно охлаждая отходящие газы из древесины, вызывая чрезмерную конденсацию креозота и увеличивая вероятность возгорания в дымоходе. В кодовой книге по этому поводу ясно сказано: у каждого дровяного котла должен быть собственный дымоход.

    При попадании выхлопных газов в выхлопные трубы дымовой трубы в игру вступают и другие факторы. Серные кислоты, содержащиеся в выхлопных газах, смешиваются с альдегидами, содержащимися в выхлопных газах древесины, и создают внутри дымохода чрезвычайно коррозионную смесь.Эта смесь воздействует как на связующее в растворе, так и на саму конструкцию дымохода, резко сокращая срок службы дымохода.

    Наконец, сочетание масляной сажи и древесного креозота в дымоходе представляет собой наиболее опасную опасность пожара в дымоходе. Масляная сажа воспламеняется при очень низких температурах, а креозот древесины горит при очень высоких температурах. При воспламенении эта смесь «выплевывает» горящие шары маслянистого креозота из дымохода во все стороны.Таким образом, дымоход, покрытый смесью выхлопных газов и древесных выхлопных отложений, с гораздо большей вероятностью будет испытывать повторяющиеся возгорания в дымоходе, и эти пожары с гораздо большей вероятностью разрушат дымоход и / или сожгут окрестности.

    Итог: единственный способ безопасно выпустить воздух из масляной горелки и дровяной горелки в один дымоход - это установить две облицовки дымохода из нержавеющей стали, по одной для каждого прибора.

    Дымоходы для одного или нескольких дымоходов

    Если у вас несколько каминов, вы, возможно, задались вопросом, все ли они подключены к одному дымоходу.У доктора Флю есть ответ!

    Обычно дома, построенные после 1900-х годов, имеют отдельный дымоход для каждого камина; даже печь и водонагреватель используют отдельные дымоходы. Тем не менее, мы действительно видим некоторые дымоходы с несколькими каминами, которые используют один и тот же дымоход в домах, построенных еще во времена Войны за независимость.

    Только в 1960-х годах требования строительных норм и правил официально предписывали, что любой твердотопливный прибор не может использовать дымоход совместно с любым другим типом топлива.Например, дровяной камин не может иметь общий дымоход с газовой или масляной печью. Это требование было введено, потому что тепло от выхлопных газов жилой печи может фактически воспламенить воспламеняющийся креозот, производимый дровяным устройством или камином. Ой!

    В 1970-х годах мы увидели увеличение количества надстроек дровяных печей, также называемых «помощниками». Обычно это делается, чтобы сэкономить на установке второго дымохода, но все же получить выгоду от добавления альтернативного топлива, такого как дрова, для обогрева всего дома.

    К сожалению, эти помощники часто устанавливаются домовладельцами, которые делают все своими руками, и они неосознанно ставят под угрозу безопасность дома и его жителей. Мы все еще довольно часто видим, как топка, работающая на жидком топливе, выходит в дымоход вместе с дровяной горелкой, которая воспламеняет креозот и вызывает опасный пожар в дымоходе.

    В конечном счете, в вашем доме может быть несколько дымоходов или только один дымоход, в зависимости от того, когда ваш дом был изначально построен или дымоходы были добавлены.Чтобы убедиться, что дымоходы установлены правильно, свяжитесь с Doctor Flue сегодня для осмотра дымохода.

    Свяжитесь с Doctor Flue сегодня!

    Чтобы узнать больше о дымоходах или организовать осмотр дымохода, позвоните доктору Флю по телефону 800-438-3583 или отправьте нам электронное письмо по адресу [email protected]

    Свяжитесь с Doctor Flue в социальных сетях, чтобы быть в курсе последних новостей о гриппе.

    Facebook | Twitter | Google + | YouTube | Pinterest | Houzz

    Вытяжка печи в дымоходе? Прочтите это

    Вокруг Атланты можно встретить много старых домов, где из печей отходят дымовые газы в дымоходы.Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха. Оказавшись внутри дымохода, ядовитые пары, в том числе окись углерода (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, правда?

    Ну… да. Собственно, это может быть проблемой.

    Два разных дымохода. Два разных сценария.

    Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

    Первый дом имеет в основном внутренний дымоход.Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции). Единственное исключение - часть на самом верху, чуть выше линии крыши. Этот дымоход также содержит внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

    Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора. Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот больше подвержен колебаниям температуры наружного воздуха, потому что он не находится внутри изолированного помещения.

    Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла - они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

    Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям.Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома. Нехорошо.

    Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

    Из нашей «сказки» выше ясно, что первый дымоход - лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

    У некоторых людей есть наружные дымоходы, оснащенные металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

    Если ваша печь выходит в дымоход, проверка на безопасность горения - единственный способ убедиться, что дымовые газы не попадают обратно в ваш дом. И хотя вам обязательно нужно иметь в доме детектор угарного газа, ждать, пока он сработает, - не лучшая стратегия, тем более, что он может даже не сработать, когда вам это нужно.

    Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от печи к дымоходу:

    • Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили тест на безопасность горения, неплохо было бы его получить. Это особенно верно для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы.Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
    • Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас проблемы с обратным редактированием. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле - обычно в локтях.

    Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет в порядке.Тем не менее, рекомендуется запланировать анализ безопасности горения с до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

    Хорошие новости? Всегда есть решение.

    Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымоходу. Что теперь?

    Одно из решений - установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии. Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

    Еще одно исправление - обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ для втягивания воздуха для горения и вывода побочных продуктов наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

    А как насчет газовых водонагревателей?

    В некоторых домах газовые водонагреватели также выходят в дымоходы.Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки на боковой стороне водонагревателя. Это признак того, что горячие газы возвращаются в сторону агрегата.

    Водонагреватель с обратной вытяжкой, возможно, даже более серьезная проблема, чем печь с обратной вытяжкой. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

    Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

    1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
    2. Приобретите новый водонагреватель. Газовые водонагреватели имеют специальные выхлопные трубы, которые не выходят в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

    Отравление CO вполне реально и очень серьезно.Проверять вашу систему - это разумно.

    Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

    Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, - это попросить профессионала провести анализ горения. В PV мы всегда проводим ее в рамках оценки всего дома. Но мы также можем сделать одно блюдо на заказ, если вам это нужно.

    При правильной конструкции печь с дымоходом действительно подходит.Тем не менее, вы должны убедиться, что конструкция надежна и не подвергалась никаким компромиссам на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения - лучший способ сделать это.

    Есть вопросы по вашему дымоходу? Окончательный трубочист имеет ответы

    Обслуживаемые районы Массачусетса

    Abington, Acton, Acushnet, Andover, Arlington, Ashland, Assonet, Attleboro, Auburn, Avon, Ayer, Bedford, Bellingham, Belmont, Berkley, Berlin, Blackstone, Bolton, Boxboro, Boylston, Braintree, Bridgewater, Brockton, Canton, Carver , Чарльтон, Клинтон, Кохассет, Конкорд, Дартмут, Дедхэм, Дайтон, Дуглас, Дувр, Дадли, Истон, Фэрхейвен, Фолл-Ривер, Фоксборо, Фрамингем, Франклин, Графтон, Гротон, Галифакс, Ганновер, Хэнсон, Гарвард, Хингем, Холбрук, Холден, Холлистон, Хопкинтон, Хопдейл, Хадсон, Хамарок, Кингстон, Лейквилл, Ланкастер, Леоминстер, Лексингтон, Лоуэлл, Люненбург, Малден, Манчауг, Маномет, Мэнсфилд, Марблхед, Марион, Мальборо, Маршфилд, Мэттапойзетт, Меднард, Медфорд, Медуэй, Мелроуз, Мендон, Метуэн, Миддлборо, Милфорд, Миллбери, Миллис, Миллвилл, Милтон, Натик, Нидхэм, Нью-Бедфорд, Ньютон, Норфолк, Нортборо, Нортбридж, Нортон, Норвелл, Норвуд, Начало, Оксфорд, Пакстон, Пембрук, Пепперелл , Плимут, Принстон, Рэндольф, Рейнхем, Рехобот, Р. ochester, Rockland, Rutland, Scituate, Seekonk, Sharon, Sherborn, Shirley, Shrewsbury, Somerset, Southboro, Southbridge, Spencer, Sterling, Stoughton, Stow, Sudbury, Sutton, Swansea, Taunton, Tewksbury, Upton, Uxbridge, Warehampoleham, Warehampoleham Wayland, Webster, Wellesley, Westboro, Weston, Weymouth, Whitinsville, Whitman, Woburn, Worcester, Wrentham, и многие другие.

    Местные телефоны

    Мы обслуживаем все города Род-Айленда!

    Анатомия дымохода и камина »Дымоход с полным комплексом услуг

    6.Дымоходы для дымоходов печей и водонагревателей

    Газовая печь и водонагреватели выходят через дымоход, похожий на облицовку камина. Выхлопные газы содержат окись углерода и чрезвычайно опасны для вашего здоровья, а воздействие может быть даже смертельным.

    7. Прошивка

    Изоляция дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится на стыки стыка дымохода с крышей, уступом и т. Д.Неплотный или негерметичный оклад вызывает серьезные повреждения, часто незаметно для домовладельца. Мы считаем, что водяные пятна на потолке являются одним из основных признаков повреждения дымохода.

    8. Противопожарные меры

    Каминная система в каждом доме должна блокировать встроенный огонь. Возможно, вы не сможете увидеть все противопожарные средства, но они необходимы для предотвращения прохождения домашнего огня через горизонтальную поверхность (потолок, пол и т. Д.) Через следующий уровень.

    9. Минимальный зазор

    Поскольку внешняя поверхность дымохода может нагреваться, минимальный необходимый зазор между внешней стороной дымохода и горючей конструкцией составляет 1-4 дюйма.

    10. Wythe

    Если дымоход содержит более одного дымохода, перемычка (вертикальный участок внутренней кирпичной стены) должна отделять дымоходы друг от друга.

    11. Отводы дымохода

    Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

    12. Каминная доска

    Декоративная полка, надежно добавленная над проемом топки, называется каминным кожухом.Это одна из наиболее узнаваемых деталей камина, которая является частью камина. Каминные плиты должны располагаться достаточно далеко от верхней части огня, чтобы избежать перегрева.

    13. Дымовая камера

    Переход в форме пирамиды, обеспечивающий непрерывный проход между топкой и началом футеровки камина, называется коптильной камерой.

    14. Демпфер

    A Заслонка камина - это дверь или клапан, используемый для регулирования тяги открытого камина.

    15. Стеклянная или сетчатая дверца

    Стеклянные дверцы или перегородки для камина помогают контролировать выброс дыма и искр от горящего пламени. Экран или стеклянные двери должны быть функциональными и соответствовать размеру и типу имеющегося у вас камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

    16. Топка

    Топка камина изготовлена ​​из негорючего / жаропрочного кирпича и огнеупорного раствора и имеет соответствующие размеры, чтобы иметь функциональное соотношение с облицовкой дымохода.

    17. Решетка для дров

    Решетка для дров - это прочное металлическое приспособление для удержания поленьев над полом топки, чтобы способствовать циркуляции воздуха с топливом во время пожара.

    18. Надстройка очага

    Пристройка очага камина - это кирпичная кладка прямо перед проемом топки. Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

    19. Золоотвал

    Камера для отложения золы из топки.Должен быть построен из негорючих кладочных материалов.

    20. Дверца для чистки золы

    Закрывающееся отверстие из негорючего металла под камином для доступа в зольную яму. Дверь часто называют «золоотвалом», и ее используют для очистки камина от золы.

    21. Балка перекрытия

    Балки перекрытия представляют собой пиломатериалы, которые используются для создания прочного пола, охватывающего открытую площадку. И опора, и пол не должны соприкасаться или поддерживаться дымоходом.

    22. Разъемы для устройств

    Разъемы - это начало системы вентиляции прибора. Они перекрывают зазор между воротником дымохода печи / водонагревателя и наперстком дымохода.

    23. Наперсток для дымохода

    Отверстие в стене дымохода для подсоединения разъемов называется коушем.

    24. Отверстие для чистки

    Для удаления мусора, который может попасть в дымоход.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
