Камин и печь в один дымоход
Объединить два камина в один дымоход – эта идея нередко приходит на ум домовладельцам, жилища которых оборудованы отопительными агрегатами типа каминов и печей. Причин, по которым собственники стремятся реализовать такую нетипичную технологическую идею, может быть несколько. В числе основных потребители, специалисты и эксперты называют:
- Экономию, причем связанную не только с финансовыми затратами, хотя и они существенны, ведь приобретение, оборудование, подключение дымохода – непростая и достаточно дорогостоящая задача. Для ее реализации требуется специальное оборудование, высококачественные специалисты, не только монтирующие, но и обслуживающие устройство, удаляющие загрязнения, периодически проводящие монтаж. К тому же, дымоход – достаточно массивная, габаритная конструкция, и в небольшом коттедже, на даче, она существенно ограничивает количество остающейся в распоряжении хозяев полезной площади.
- Не всегда строение может выдержать нагрузку от двух дымоходов, учитывая значительную массу даже облегченных металлических конструкций современных дымоходов. Большой вес может стать причиной нарушения норм эксплуатации строения, привести к авариям, разрушениям.
- Если камины, расположенные на разных этажах, никогда не включаются одновременно, использование двух дымоходов представляется явно нецелесообразным решением.
Это далеко не все причины, существуют и менее распространенные, но оттого не менее убедительные доводы пользователей каминов и печей.
Что говорят нормы и СНИПы

- высота трубы (от устья до котла колосника) должна составлять минимум 5 м, при врезе трубы, размещаемом под углом в 45 градусов (максимально). Если требование соблюдается, и труба не забивается сажей, то эксплуатация такой конструкции на два камина вполне оправдана и может быть применена;
- длина дымоотвода будет составлять не более 40 см, при этом, от потолка (или перекрытий из горючих материалов) до верха дымоотвода – минимум 50 см;
- между полом и нижней точкой дымоотводящей конструкции должно соблюдаться минимальное расстояние в 14 см, при этом, сами дымоотводы должны полностью отвечать требованиям, разработанным для негорючих материалов.
Какие материалы предпочтительно использовать, оборудуя дымоотвод на два камина

- Нержавеющая сталь заводской готовности, произведенная по ГОСТу. Отличие такого материала – в двух слоях металла, имеющих тепловую изоляцию из стойкого негорючего материала. Такие трубы могут быть сборными, что облегчает вес конструкции.
- Асбестоцементные, чаще всего оборудуемые для каминов, работающих на газу.
- Для дровяных каминов, объединенных одной общей трубой-дымоходом, подходящим материалом для прочной и эффективной конструкции является чугун.
Вне зависимости от материалов, к установке дымоходов предъявляются единые требования монтажа и эксплуатации:
- относ вертикали максимальной длины в 1 м;
- угол отвода труб к вертикали максимальный – 30 градусов;
- сечение наклонных участков – постоянного диаметра, не допускает уширение или сужение отдельных частей конструкции;
- площадь сечения наклонных участков не должна превышать площади сечений вертикальных частей дымохода;
- все части дымохода, его участки, особенно – наклонные, должны быть максимально ровными и гладкими, чтобы не препятствовать движению воздушных масс, не создавать противодействие и противотоки.
При подключении двух каминов к одному дымоходу обязательна установка рассечки в тройнике, которая будет легкодоступной для прочистки. Рассечка обеспечит беспрепятственную циркуляцию горячих потоков отдельно для каждого камина.
Чаще всего два камина, подсоединенные к одному дымоходу, работают на разных этажах здания. В этом случае, необходимо следить за качеством тяги в каждом камине. В противном случае, ситуация может обернуться не только плохой тягой в одном из них, но и попаданием продуктов сгорания, дыма внутрь помещения, где расположен один из отопительных агрегатов.
Для нивелирования проблем следует доверить оборудование одного дымохода на два камина специалисту, знакомому с такой технологией, имеющему опыт работы с данными конструкциями. И соблюдать простые правила:
- Выбирать оптимальную конструкцию и высоту трубы.
- Увеличить сечение дымового канала в сравнении с рекомендуемыми в инструкции к используемому типу камина.
- Устанавливать несколько видов заслонок, обеспечивая оптимальную их эффективность.
- Поочередно растапливать камины.
- Пристально контролировать тягу.
- Не использовать общий дымоход для каминов, работающих на разных видах топлива (например, газу и дровах).
Классификация современных дымоходов
В деревянном частном доме можно устанавливать все виды и модели современных дымоходов, которые изготавливаются из разных сырьевых материалов. Они могут быть:
- Кирпичными.
- Стальными.
- Керамическими.
Выделим в отдельный класс коаксиальные дымоходы, работающие совершенно по другому принципу.
Конструкция из кирпича
Казалось бы, выбор зависит от предпочтений хозяина деревянного дома. Но специалисты утверждают, что это учитывается в последнюю очередь. Основной критерий выбора — тип нагревательного котла, печи или камина.
При выборе нужно принять во внимание:
- Мощность отопительного оборудования.
- Температуру продуктов сгорания.
- Давление дымового потока.
- Возможность образования конденсата внутри трубы.
- Материал, из которого изготовлен дымоход. Это имеет значение в плане возможности воспламенения сажи.
- Используемое топливо в котле и количество образующихся агрессивных веществ.
- Тип конструкции.
Кирпичный дымоход
Это традиционная конструкция, которая давно доказала свое превосходство над остальными. Но вот что удивительно — кирпичный дымоход прекрасно справляется с высокими температурами. И если сажа внутри него вдруг загорится, то с ним ничего не будет — такую нагрузку он выдержит без проблем. Поэтому специалисты рекомендуют использовать этот вид устройства для твердотопливных котлов, которые вырабатывают продукты сгорания с высокой температурой.
А вот применять его в нагревательных котлах, работающих на пониженных температурах, не стоит. Это связано с тем, что в кирпичном дымоходе начнет образовываться конденсат. Он быстро разрушит обычный кирпич, так что срок его эксплуатации в этом случае будет не очень высоким.
Нередко твердотопливные котлы меняют на газовые, если в загородном поселке проведена газификация. Это настоящая удача для жителей поселка, но для дымохода это большой минус. Неужели придется ломать кирпичное устройство? Ни в коем случае! Из создавшегося положения есть выход. Необходимо сделать стальной вкладыш в виде дымохода и вставить его внутрь кирпичной трубы.
Стальные и керамические дымоходы
Любопытная новинка
Дымовая труба из керамики или стали — отличное решение по выводу продуктов сгорания для котлов с небольшой мощностью. Оба материала прекрасно справляются с возложенными на них обязанностями, имеют презентабельный внешний вид и высокие прочностные характеристики. Правда, керамическая труба в разы дороже.
Нельзя не отметить стальной вариант. Он сегодня пользуется огромной популярностью. Это конструкция с небольшим весом, невысокой ценой и простым монтажом. Так что по всем позициям она сегодня превосходит остальные варианты.
Устройство и принцип работы
Дымоходы для каминов или печи – каналы, через которые происходит выведение смеси газов, представляющую собой продукты сгорания топлива, из топки отопительного прибора в атмосферу. Конструкция этих элементов отопительной системы выполняется в виде трубы или кирпичной шахты, от герметичности которой зависит правильно ли работает система. Дымоходы для каминов и печи необходимы, так как без них невозможно эксплуатировать теплогенерирующие приборы, работа которых заключается в следующем:
Схема работы и циркуляции воздуха в камине
- В топку теплогенерирующего оборудования (печи, камина, котла) помещают топливо. В основном приборы работают на дровах, газе, спрессованном или каменном угле, мазуте.
- Топливо поджигается с помощью источника открытого огня, в результате чего система вырабатывает большое количество тепла, идущего на поддержание оптимальной температуры в помещении, и дыма.
- Дым, являющийся продуктом сгорания топлива, состоит из смеси углекислого и угарного газа, пепла, сажи, а также других агрессивных химических веществ. Температура дыма, поступающего в дымоходы для каминов или печи, достигает 400-500 градусов, потому, подчиняясь закону конвекции, он поднимается вверх, освобождая место в топке для более прохладного воздуха.
- Конструкция каналов дымоудаления представляет собой вертикальную герметичную шахту, по которой горячий дым поднимается только вверх. Благодаря этому процессу в топку поступает свежий воздух, насыщенный кислородом, необходимый для поддержания горения.
Чтобы правильно сделать канал дымоудаления для печи или камина, нужно внимательно изучить информацию об отопительном приборе, указанную в инструкции, а также выполнить расчет объема газа в топке. Смонтировать дымоход для камина своими руками достаточно сложно, так как эта сложная конструкция требует специальных знаний и опыта, которыми могут похвастаться только опытные мастера.
Устройство
Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

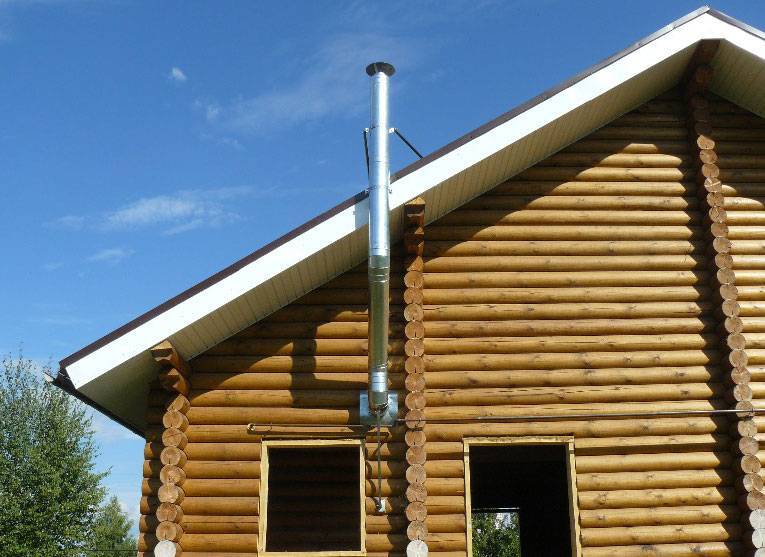

- дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
- высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
-при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
-при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
-при расстоянии до конька более 3 м дымоход может быть ниже уровня конька. - В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачиваюткерамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
- дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
- на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива .
Как сделать монтаж стенного дымохода, подробно на видео:
ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций – важный фактор оздоровления – econet.ru.
Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!
https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos
Подпишитесь –
Как сделать дымоход для котла?
Подбираем габаритные размеры дымохода
Газовый котел, выбранный для отопления частного дома, должен быть у вас в наличии, только после этого вы сможете правильно подобрать дымоход для газового котла и рассчитать его габариты (см. Расчет дымохода).
- Форму сечения желательно использовать круглую. Возможно и прямоугольное сечение. Расчет полезной площади производится так: внутренней периметр умножаем на длину дымохода. Площадь всего полезного сечения трубы должна быть больше внутренней площади котла.Подробнее о расчетах. Что значит полезное сечение? Для расчетов нужно использовать внутренней диаметр применяемой трубы.Если он не указан производителем, то нужно из внешнего диаметра трубы вычесть толщину стенок, тем самым вы получаете внутренний диаметр дымохода для газового котла. Именно его вы и берете при дальнейшем расчете. S=π*d внутренний *L, где L — длина (высота) дымохода.
Высота дымохода зависит от его месторасположения относительно конька дома.
На схеме указаны всевозможные расположения дымохода относительно конька сооружения. Будьте внимательны при определении высоты, которую должен иметь дымоход для газового котла в частном доме. Используйте таблицу приведенную ниже.

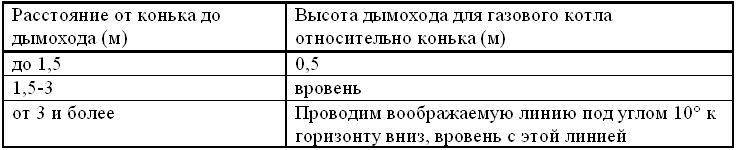

Высота дымохода в зависимости от расположения относительно конька дома
Таблица 1.
Вариации с длиной дымохода
Подобрав нужный диаметр, длину для трубы дымохода и подсчитав ее полезную площадь, может получиться, что эта самая площадь будет меньше внутренней площади газового котла. Если поменять диаметр трубы на следующий (все трубы выпускаются стандартных диаметров), то при той же длине получится избыточная площадь дымохода и, соответственно, перерасход материала.
Что можно сделать в этой ситуации? Увеличьте длину, используя меньший диаметр трубы. В таблице указаны минимальные значения высоты трубы. Их можно увеличивать, уменьшать нельзя.
После расчета габаритных размеров трубы дымохода и приобретения необходимых строительных материалов можно приступать к монтажу.
Правила устройства дымохода в частном доме
Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:
- СНиП 41-01-2003;
- НПБ 252-98;
- ВДПО.
Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.
Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».
Основные правила устройства дымохода:
- Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
- Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
- Чем меньше поворотов, тем лучше тяга.
- Поворот в 90 градусов заменяют на 2 по 45 градусов.
- Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.
Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.
Дымоход из керамических труб — универсальное решение для котла в частном доме
Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.
Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.
следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.
Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.
Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.
Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.
Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.
Что требуется от дымохода?
Основная его задача — вывод отработанных газов и дыма. Именно от этого будет зависеть комфортность проживания и безопасность нахождения внутри деревянного дома.
Дымоход должен:
- Иметь великолепную тягу.
- Выдерживать достаточную температуру отходящих газов.
- Обладать высокими антикоррозийными свойствами. Ведь конденсат внутри трубы — дело привычное.
- Иметь хорошую сопротивляемость химическим агрессивным веществам.
- Иметь идеальную внутреннюю форму — цилиндр. При этом стенки дымохода должны быть гладкими, что снизит потребность в чистке. Ведь на гладких стенках не будет оседать сажа.
При этом существуют определенные строительные нормы. При следовании им установка дымохода в деревянном доме будет проведена качественно.
Несколько важных вещей
На что еще необходимо обратить внимание?
- Большое значение имеет диаметр дымохода. Он должен быть таким же или немного больше, чем выхлопной патрубок на нагревательном котле.
- Если в качестве материала для дымохода выбрана сталь в виде металлических листов, то, во-первых, это должен быть только высоколегированный материал. А, во-вторых, толщина листа должна составлять не меньше 0,5 мм.
- В конструкции дымоходов обязательно должны быть специальные полости для осаждения сажи. Их глубина — в пределах 25 см. К тому же необходимо, чтобы эти полости можно было легко очищать от скопившегося мусора.
- Основа эффективной работы устройства — его максимальная прямолинейность. Если нужны отводы, то их количество не должно быть больше трех. При этом радиус закругления отвода не должен превышать диаметр самого дымохода.
- Минимальная длина выхлопной трубы — 5 м.
Эти требования следует выполнять очень четко, поскольку именно от них зависит тяга и разряжение газов.
Требования к дымоходу и варианты обустройства
Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

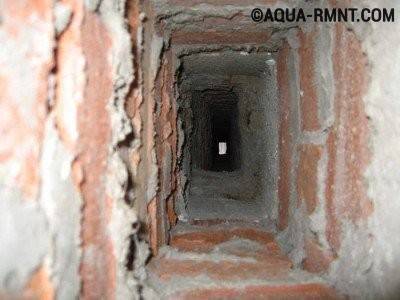

Вариант #1 — кирпичный дымоход
Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.
Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

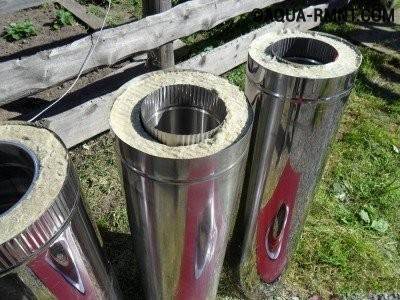

Вариант #2 — стальной дымоход
Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.
Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже
Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».
Вариант #3 — керамический дымоход
Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.
Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

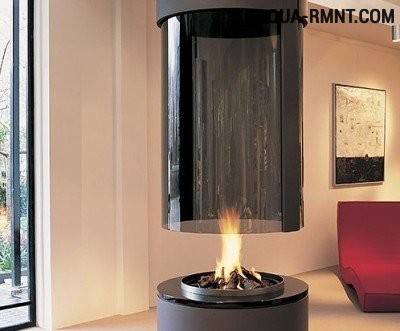

Вариант #4 — стеклянный дымоход
Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.
Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам
Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.
Стенные дымоходы
Общие понятия
Такой дымоход является своеобразной частью стены, то есть подобно вентиляции проходит во внутреннем стеновом пространстве (см. Как вывести дымоход через стену). Если планируется устройство дымохода для камина, то стоит выбрать именно этот вариант.
При планировании важно учесть, что стена должна быть выполнена из красного кирпича. Редко, но иногда встречается, когда стены выполнены из дерева, а вот место, оставленное под дымоход, облицовано красным кирпичом
Устройство стенного дымохода
Дымоход не стоит выполнять на пересечении стен или в углах здания. Стены дымохода должны быть больше, чем полкирпича по толщине.
Внешний стенной дымоход
Для присоединения камина или печи к стенному дымоходу нужно оборудовать так называемые перекидные рукава. По сути, это такие элементы конструкции дымохода, которые имеют горизонтальное направление и являются частью общего дымового канала.
Такие каналы нужно выкладывать из кирпича. При их устройстве нужно следить за тем, чтобы рукава не получались по длине больше 2 м.
- Чтобы сделать эти рукава своими руками, понадобится 2 стальных куска в виде углов. Эти уголки нужно заделать в камин еще на этапе его возведения. Стальные углы должны располагаться примерно на 6,5 см ниже, чем выводной канал. Вторые концы уголков нужно заделать в сам дымоход, причем в трубе от выходного канала они должны располагаться на том же расстоянии, то есть в 6,5 см.
- Уголки должны иметь либо строго горизонтальное расположение, либо небольшой уклон в сторону отвода дыма. Обычно ширины в 1 кирпич, то есть 6,5 см, хватает, но можно сделать и шире. По этим полоскам дальше следует выкладывать дно рукава. Кирпичи укладывать при этом можно тоже в один кирпич, то есть его следует класть плашмя.
- Стенки рукава могут иметь толщину в четверть кирпича, то есть кирпич следует класть на ребро. Кладка должна осуществляться с вертикальной перевязкой швов.
- Начинается устройство дымохода с обустройства основания, которое, как правило, находится либо на верху самого камина, либо на полу.
- Фундамент на полу представляет собой площадку залитую бетоном. Эта площадка должна иметь ровную поверхность. После этого кладется первый ряд кирпича на глиняный раствор.
- При этом выводятся, то есть выравниваются углы. После этого производится дальнейшая кладка кирпича. Следует не забыть устроить в дымоходе отверстие с дверкой для прочистки дымохода.
- В деревянном частном доме место перед камином или печью облицовывают листовой оцинкованной сталью. Это же следует сделать и с рукавами дымохода.
Устройство и принцип работы
Понятно, что глобальных отличий подобный отводящий канал от печных иметь не будет. Дымоход, канал для печи камина также позволяет вывести отработанные газы в атмосферу. Газы поступают по трубе по классической схеме, за счет образованной тяги. Устройство дымохода для камина должно выполняться квалифицированным работником, который имеет навыки работы с подобными системами и может ориентироваться в технических особенностях строений и зданий.
Для каминов, котла, важно полностью удалять отработанный газ, а для этого нужно верно рассчитать конструкцию, сформировать её, а также немаловажно выбрать действительно подходящий материал для этих целей
Правильный расчет конструкции позволит избежать сильного загрязнения дымохода, образования сажи и тому подобное.
Также особое внимание уделяйте тому, что зачастую для каминов, в качестве топлива используется дрова. А, как известно, именно от дров появляется наибольшее количество сажи и копоти
Буквально за несколько месяцев, при неэффективной работе, опрометчивому отношению к чистке, канал может забиться до такой степени, что не возможно будет топить нормально. Будет образовываться обратная тяга, появится слабое удаление газов, которые будут попадать в помещение, к чему это приводит, объяснять не требуется.
Дымоходы из разнообразных материалов могут отличаться не только по стоимости, на что в первую очередь обращает внимание человек, но и по своим техническим и функциональным способностям. Они могут различаться по конструкции, поэтому тщательно анализируйте данный вопрос, советуйтесь со специалистами.
При выборе нужно ориентироваться на индивидуальные особенности, к примеру, чем предполагается топить, какая выходящая температура будет и тому подобное
Особенно обращайте внимание на температуру в каминах дымоходах, ведь на её основании формируется тяга, при взаимодействии с холодным воздухом. Также важен диаметр трубы.
Даже при всем человеческом желании, соорудить канал, не требующий чистки, физически не возможно
Даже самые продуманные каналы, со временем могут столкнуться с затруднением в выводе газов. Проводить профилактические, сезонные работы по чистке, лучше всего в период, когда камин простаивает
Кроме того, важное значение уделяйте потрескавшимся стенкам, появившимся трещинам, выбоинам и тому подобное. Они способны нарушить целостность канала, что небезопасно не только для образования тяги, но и для жизни человека
Пример монтажа стального дымохода
Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.
После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.
Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.
После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем
Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.
Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.
После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем
При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.
Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:
Две печи в один дымоход: возможно ли?
Люди достаточно часто задают вопрос о том, есть ли возможность подключить печь и камин либо два камина в один дымоход, есть ли возможность эксплуатировать две печки с одним дымоходом на разных этажах, можно ли в один дымовой канал совместить дымоходы для газовой колонки и камина. Расскажем об этом поподробнее.

Схема подключения к дымоходу.
Все это связано с тем, что во многих частных домах строился не только единый очаг, а присутствуют две печи-буржуйки либо два камина, варочная печь и камин, газовый котел (подвал) и камин (первый этаж), камины на разных этажах, камин на первом этаже и баня в подвале, уличная печь и барбекю в беседке. Владельцы нескольких очагов в доме не имеют желания выполнять строительство двух дымоходов, используя такие отговорки: строительство в данном случае будет неэкономичным, может уйти достаточно большое количество кирпича; один из дымоходных каналов, который планируется, будет примыкать к перекрытию либо деревянной балке; два дымохода из кирпича имеют немаленький вес.
Подобные вопросы, которые связаны с возможностью подключения двух подобных конструкций к единому дымоходу, могут возникать в связи с тем, что данная тема далеко не полностью раскрыта в СНиПах.
Выдержки из нормативных документов

Схема теплообмена.
Следует знать некоторые выдержки.
Для России. Выдержки из СНиП 41-01-2003, из пункта 6.6.9 и правил трубо-печных работ (пункт 3.6.3): “Для каждой печи в большинстве случаев необходимо предусматривать отдельную дымовую трубу либо канал (в дальнейшем – дымовая труба). К одной дымовой трубе допускается присоединять две печи, которые располагаются в одной квартире на одном этаже. В процессе присоединения дымовых труб понадобится предусматривать в них рассечки, которые имеют высоту как минимум 1 м от нижнего соединения патрубков.”
Выдержки из СП 7.13130.2009, пункта 5.47: “В жилых многоэтажных домах и общественных зданиях допускается устройство каминов, которые работают на твердом топливе, при условии присоединения каждого из каминов к коллективному либо индивидуальному дымоходу. Подключение к коллективному дымоходу должно быть обязательно выполнено через воздушный затвор, в большинстве случаев с присоединением к вертикальному коллектору ответвлений через этаж воздуховодов (в уровне каждого этажа, который располагается выше)”.
Для Украины. Выдержки из ДБН В.2.5-20-2001.
Ж.3. Отвод продуктов сгорания от газовых бытовых приборов, печей и другого газового бытового оборудования, в чьих конструкциях предусматривается отвод продуктов сгорания в дымоход, необходимо предусматривать обязательно от каждого прибора, печи либо агрегата по обособленному дымоотводу.
Ж.6. Газовые небытовые приборы (пищеварочные котлы, ресторанные плиты и так далее) есть возможность присоединять как к общему, так и обособленному дымоходу. Допускается также предусматривать дымоотводящие соединительные трубы, общие для нескольких агрегатов. Ввод в общий дымоход продуктов сгорания для нескольких приборов необходимо предусматривать на различных уровнях либо на едином уровне с устройством рассечек таким образом, как описывалось в Ж.3. Площадь сечения соединительных труб и дымоходов должна быть определена расчетом, исходя из условий одновременной работы полностью всех приборов, которые в тот момент присоединены к устройству дымоотвода.

Схемы однооборотных дымоходов: а – с одним опускным каналом.; б – с несколькими опускными каналами; в – с нижним прогревом.
В нормативных документах содержатся некоторые разграничения для подключения газовых устройств и очагов на твердом топливе на один дымоход (печки и дровяные подобные конструкции). Строительные нормы предоставляют следующую информацию: для каждой печки в большинстве случаев нужно одно обособленное устройство. Однако у славян достаточно интересный менталитет: законы не являются указом, а экспериментировать любят все, при этом не задумываясь о последствиях. На практике достаточно часто можно встретить камины на двух этажах, которые подсоединены в один дымоход. В верхнем камине имеется плохая тяга и дым попадает на второй этаж от работы нижней подобной конструкции.
Теоретически подключить есть возможность. Однако практика показывает, что подобные системы могут работать исключительно при определенных условиях: оптимальная высота и конструкция дымохода, увеличенное сечение дымового канала, выполнение установки нескольких заслонок (выполнение полного перекрытия дымового канала), соблюдение очередности растопки очагов (каминов), регулирование тяги в двух каминах (наиболее сложный момент).
Читайте также: Установка терморегулятора на радиатор отопления
Чем лучше снаружи утеплить дом?
Подключение терморегулятора – читайте здесь.
Вернуться к оглавлению
Пример работы двух каминов с одним дымоходом
В качестве примера будет рассмотрено несколько вариантов работы двух каминов, которые располагаются на разных этажах и имеют одно устройство дымоотвода.
Первый вариант. Топится только лишь одна печка на первом этаже. Понадобится полностью исключить попадание дыма в комнату с печкой, которая располагается на втором этаже. В данном случае шиберная заслонка камина, располагающаяся на втором этаже, не спасет.

Схема дымохода печи камина.
Второй вариант. Эксплуатируется исключительно один камин, который располагается на втором этаже. Понадобится полностью исключить возможность попадания дымовых газов на первый этаж и не допускать подсос воздуха снизу. Необходимо перекрывать дымоход между вторым и первым этажом. Однако это проблематично для модульного устройства, которое выполнено из нержавеющей стали, а также для модульного дымоотвода из керамики. Каминный шибер здесь не подойдет: в нем предусматривается неполное перекрытие дымового канала.
Третий вариант. Обе печки не будут работать. Если не перекрывать дымоход, то будет возможность получить воздухообмен комнат на различных этажах через дымовой канал, что запрещается.
Четвертый вариант. Будут топиться оба камина. Вначале растопится нижний. Теоретически нижний сможет гореть лучше: тяга будет сильнее. На втором этаже могут быть проблемы с камином из-за плохой регулировки режима горения, плохой тяги и задымления.
Вернуться к оглавлению
Разрешается ли подключать две печки либо два камина к одному дымоотводу
Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже – последствия, которые могут быть, а основной вопрос – воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.

Схема двухтрубного дымохода.
В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.
В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.
Оба устройства для отопления должны работать на одном и том же виде топлива.
Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.
Вернуться к оглавлению
Особенности отвода дымовых газов в общий дымоход
Отвод в общий дымоход дымовых газов имеет некоторые особенности:

Схема сборки модульного дымохода.
- Если печки, которые располагаются на двух этажах, полностью построены, то лучше всего будет топить их по отдельности.
- Не допускается подключать дровяной камин и газовый котел на один дымоотвод. Подобные устройства для дровяных каминов и газовых котлов должны быть отдельными, а в общей шахте могут располагаться несколько обособленных каналов (труба от газового котла, каминный дымоход, вентиляционные каналы), при этом они должны разделяться полностью по всей высоте герметичными перегородками.
- Запрещается подсоединять дымоотвод в вентиляционный канал.
- Сквозная или туннельная каминная топка, которая встраивается между комнатами, является одним камином, который подключается к одному подобному устройству, с двумя облицовками либо порталами.
Конструкция дымохода и варианты его подключения, воздухообмен в помещении, устройство приточной вентиляции, поддержание горения и регулирование тяги – основные вопросы, которые возникают при одновременной топке нескольких печей с одним дымоотводом. Вопросов имеется достаточно большое количество, однако наилучшим решением является следующее: на каждый камин или печь должен приходиться отдельный дымоотвод.
Камины стали неотъемлемой частью интерьера для большинства владельцев частных домов. Многофункциональность таких устройств позволяет использовать их в качестве красивого дополнения к интерьеру, системы отопления и даже приготовления нехитрых блюд. Все чаще возникает вопрос по поводу подключения двух каминов или печей к одному дымоходу, например, когда один установлен на первом этаже, а второй — на верхнем.
Любой уважающий себя специалист с уверенностью скажет, что подключения к одной трубе двух отопительных сооружений категорически запрещено и по-своему будет прав. Откуда такая категоричность? Дело в том, что для полноценной тяги дымоход должен быть определенной длины, иначе дым будет частично попадать в помещение. Что же происходит, когда работают одновременно два камина сверху и снизу? В каждом из устройств уровень тяги будет разным. Нижний камин будет препятствовать нормальному отхождению дыма в верхнем устройстве и тот, в свою очередь, буде сильно дымить. Это не только очень вредно для здоровья, но и опасно для жизни.
Исключение из правил
К сожалению, для некоторых людей закон не писан. Если все-таки рассматривается вариант двух каминов или камин плюс печка в один дымовой канал, то следует учитывать некоторые нюансы, чтобы такая система работала правильно:
- подходящая форма и высота дымохода;
- канал с большим сечением, чем для одного устройства;
- наличие нескольких заслонок для полного перекрытия дымового канала;
- поочередная растопка устройств;
- расстояние между входами дымоходов в канал должно быть не менее 1 метра;
- правильная регулировка тяги в каждом камине и полноценная вентиляция;
- топливо в обоих устройствах должно быть одинаковое.
Только соблюдая все эти правила, можно добиться бесперебойной работы дымохода, когда к нему подключены сразу несколько отопительных устройств.
Проблемы, возникающие при одном дымоходе и двух каминах
Постройка двух печей или каминов и последующий вывод их в один дымный канал может вызвать определенные проблемы в будущем. К ним относятся:
- плохая тяга;
- дым на верхнем этаже;
- короткая труба и как следствие невозможность растопить верхнее устройство.
Большие клубы дыма из камина на втором этаже могут появляться из-за неровной трубы. Если во время кладки было допущено образование выступов или сечение прохода увеличилось, то угарный газ в таком случае выходит неправильно. Дым, попадая в неровный участок трубы, начинает изменять траекторию движения и образовывать «вихри». Далее он попадает во второй присоединенный проход и по нему идет в комнату. В таком случае построить один дымоход не получится, нужно выводить две трубы. Также можно в одной трубе сделать два выводных канала или подвести верхний дымоход к главной трубе под углом. Благодаря таким решениям будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи.
Нормализация тяги достигается путем розжига того камина, который имеет большие габариты.Чтобы исключить попадание дыма из одной печи в другую, необходимо сделать несколько плотных заслонок вместо одной и обеспечить герметичное закрытие трубы.
Если было принято окончательное решение делать один дымоход на два камина, печи, мангала и т.д., то без должного опыта полноценно сделать это не удастся. Лучше обратиться к специалистам, которые обладают должными знаниями и опытом в обустройстве подобных конструкций.
Как сделать дымоход
Если в доме есть своя печь, или камин, то для него нужно устроить и дымоход. Для того чтобы разобраться с тем, как сделать дымоход, нужно выяснить что это вообще такое и каких видов бывают дымоходы, а также разобраться из чего можно сделать дымоход.
Дымоходы для каминов, котлов и печей

Установка дымохода
Для начала стоит отметить, что в дымоходе самым главным является то, что он должен быть выполнен правильно, то есть иметь правильную конструкцию. Если дымоход будет выполнен не верно, это может привести к различным последствиям, в том числе и к таким, которые угрожают жизни человека.
Итак, как известно все виды обогревательных элементов, то есть печей котлов, каминов и так далее нуждаются в отводе воздуха, который насыщен продуктами горения. Дымоход и является таким отводом. Не маловажной характеристикой дымохода является материал, из которого он состоит.
На сегодняшний день одним из самых популярных материалов для дымохода становится кислостойкая нержавеющая сталь, которая имеет добавление молибдена.
Однако устройство такого дымохода будет стоить очень дорого. Для печей и каминов, в которых дымы не являются сильно кислотными, можно возводить дымоходы из обычного красного кирпича.
Самой оптимальной формой дымохода является цилиндрическая форма. Это связано с тем, что цилиндрическая форма не имеет преград для выхода дыма в виде различных углов и выступов. Если же такие преграды есть, то это будет затруднять выход дыма из дымохода, кроме того стенки такого дымохода очень быстро покроются толстым слоем сажи.
Основные размеры дымохода являются следующими размерами:
- Диаметр дымохода;
- Высота трубы;
Первый параметр во многом определяется отопительным элементом, то есть его диаметром выходного отверстия, мощностью этого отопительного элемента, количеством преград и их характером, и так далее.
Высота дымохода может быть рассчитана. При расчёте учитываются тип здания, высота крыши и так далее. Для проведения таких расчётов следует обратиться к специализированным техническим источникам.
При проектировании дымохода не следует делать слишком длинными горизонтальные участки дымохода. Такой параметр не должен превышать 1 метра. Это связано с тем, что теплый воздух гораздо легче холодного, поэтому по дымоходу он будет подниматься вертикально вверх, а не двигаться горизонтально.
Если это требование не будет соблюдено, то это приведёт к тому, что дымоход будет обладать плохой тягой, а это, в свою очередь, приведёт к тому, что внутри на стенках дымохода накопится очень много сажи.
Подключение котла или топки к дымоходу очень часто влечёт за собой проблемы, которые, прежде всего, связаны с тем, что не совпадают диаметры. Для таких случаев промышленность стала выпускать редукционные переходники.
При использовании такого переходника, зона соединения дымохода и обогревательного элемента обрабатываются специальным герметиком.
Дальнейшую сборку дымохода, который сделан из труб, нужно проводить с постепенным расширением вверх. Это предотвратит выход конденсата на внешнюю стену трубы.
Кирпичный дымоход собирается по проекту, который нужен для каждого отдельного котла, или печи.
Если кирпичный дымоход планируется применить к газовому котлу, то необходимо выполнить гильзовку.
Такая операция заключается в установке во внутреннюю полость дымохода трубы из кислостойкой стали. Одно из требований газовых котлов к дымоходам является наличие отвода конденсата. Таким отводом конденсата может стать вертикальный сборник конденсата, или обычный тройник, который имеет лейку.
При устройстве дымохода, очень важно сделать его полностью герметичным, или изолированным. Это является залогом безопасности и самого дымохода, и, в первую очередь, жильцов дома, где он используется. Если труба будет располагаться рядом с горючими материалами, то изоляция поможет их спасти.
При прокладке дымохода через различного рода перекрытия нужно соблюдать все меры пожарной безопасности, при этом нужно учитывать материал, из которого сделаны перекрытия, и температуру нагревания дымоходной трубы.
Лучше будет, когда поверхность и стен и потолка в тех местах, где они соприкасаются с дымоходом, будет сделана из негорючих материалов.
Если такие элементы деревянные, а, как правило, так и есть, то их нужно закрыть листом металла, при этом такая изоляция должна иметь прослойку из материала, который не поддерживает горение.
Кроме того, ту часть трубы, которая будет возвышаться над крышей строения нужно обеспечить дополнительной защитой. Такая защита включает в себя дополнительную фиксацию трубы и защиту её от ветра.
Чтобы защитить трубу от мусора и различных атмосферных осадков, можно использовать различные сетки, флюгеры и дефлекторы.
Неправильные дымоходы

Дымоходы на крыше
Как уже говорилось, ошибки при устройстве дымохода могут стать причиной серьёзных последствий.
Не редки случаи, когда частный строитель, которых самостоятельно выполняет устройство дымохода, делает дымоходные трубы из алюминия или асбеста. Такие материалы просто не предназначены для этих целей, поэтому и использовать их нельзя.
Асбест при нагревании начинает отслаиваться, причём куски асбестовой трубы способны выстреливать, то есть отлетать от трубы с достаточно большой скоростью.
Если речь идёт о газовых котлах, то стоит заметить, что даже кирпич для таких котлов является не самым подходящим материалом.
Среда, с высоким содержанием кислоты способна полностью разрушить кирпич всего за несколько лет.
Самыми распространёнными ошибками при устройстве дымохода становятся следующие ошибки:
- Для отведения дыма используется вентиляционный канал, или же труба имеет один защитный грибок с таким каналом. Такая конструкция приводит к тому, что система вентиляции выходит из строя, а как следствие, дым через неё попадает обратно в дом;
- Дымоход изменяется или ремонтируется, в результате чего нарушается его конструкция. Это приводит к тому, что новая конструкция не всегда способна обеспечивать отвод дыма на нужном уровне.
Итак, чтобы не совершать таких ошибок, нужно предусматривать даже очень мелкие детали. Поэтому, как уже говорилось, нет стандарта устройства дымохода, для каждой отдельной печи он свой, но некоторые общие принципы, конечно есть.
Дымоход для печи
Все требования и собственно стандарты по устройству дымоходов для печей изложены в СНиПе Отопления, вентиляции и кондиционирования.
Приведём некоторые требования для дымоходов под печи.
Первым делом следует отметить, что одна печь не должна отапливать больше трёх помещений, которые расположены на одном уровне, то есть, например на одном этаже.
Если у вас дом имеет два этажа, то можно делать двухъярусные печи, которые будут иметь уширенный дымоходы. Причём, следует заметить, что речь идёт не об одном дымоходе, а о таком их количестве, сколько ярусов у печи.
У такой печи будет и отдельные колосники на каждом этаже. Следует понимать, что двухъярусная печь имеет перекрытие между ярусами. При этом запрещается использовать в качестве перекрытия какие-либо деревянные элементы, как, собственно, и все остальные материалы, которые способны гореть.
Кроме всего прочего запрещается:
- Делать искусственную вытяжную вентиляцию, которая не будет компенсирована приточной вентиляцией, то есть нельзя делать так, чтобы воздух из помещения выходил, но на его место не приходил новый и чистый;
- Отводить дым в любые вентиляционные каналы или по вентиляционным путям, устанавливая при этом на дымовых каналах вентиляционные решётки.
Как правило, печи размещаются возле внутренних стен и различных перегородок, которые не способны к горению. Если таких перегородок нет, например, весь дом из дерева, то место, где будет располагаться печь, следует оштукатурить или оббить листами оцинкованной жести. Это же правило касается и дымоходов для печей.
Если нет стен, которые могут служить местом размещения дымовых каналов, то для отвода дыма используется коренные дымовые трубы или насадные.
Для каждой отдельной печи предусматривается свой дымовой канал и своя дымовая труба.
Разрешается присоединять к одной трубе две печи, если они расположены на одном этаже и если труба способна обеспечить беспрепятственный вывод дыма.
Когда соединяются две трубы, то необходимо предусмотреть рассечки, которые по толщине равны 12 сантиметрам, а высота равна минимум 1 метр от самого низа соединения трубы. Также следует позаботиться о наличии последовательной установки для плотных задвижек, а на каналах печен, которые будут работать либо на угле, либо на торфе – одной задвижки, которая будет иметь отверстие диаметром в 15 миллиметров.
Что касается проектировки дымовых труб, то следует отметить, что их проектирование нужно осуществлять так, чтобы труба была прямой, строго вертикальной без каких-либо уступов.
Трубу можно делать глиняной, толщина стенок при этом равна не меньше 12 сантиметров. Можно делать из жаростойкого бетона, при этом толщина стенок трубы из этого материала не должна быть меньше 6 сантиметров.
При устройстве таких труб нужно обязательно сделать карманы, которые должны иметь глубину порядка 25 сантиметров. При этом такие карманы должны иметь отверстия для того, чтобы можно было чистить. Карманы заделываются кирпичом, который укладывается на ребро. Кирпич укладывается на глиняный раствор, а карманы, кроме того, должны быть снабжены дверками.
При устройстве дымовой трубы допускается её отклонение от вертикали не больше чем на 30 градусов, при этом откос не должен превышать одного метра.
Наклонные участки трубы должны иметь гладкую поверхность, иметь постоянное сечение на всей своей длине. При этом площадь таких участков должна быть не меньше, чем площадь сечения вертикальных участков.
Те трубы, которые устроены на сооружениях, имеющих кровлю из воспламеняемых материалов, требуется оснастить искроулавливателем. Такой искроулавливатель, как правило, представляет собой обычную металлическую сетку, которая устанавливается внутри трубы по всему её диаметру. Сетка имеет отверстия, которые имеют сечение не больше 5*5 миллиметров.
Все сооружения и предметы, которые примыкают к печи или дымовым канала, сделанные из горючих или слабо горючих материалов, нужно оградить негорючими материалами. Кроме того, все зазоры между перекрытием, стенами и так далее нужно заполнить любым негорючим материалом.
Расстояние между верхом печи и защищённым потолком должно составлять минимум 25-70 сантиметров, если потолок не защищён, то такое расстояние должно составлять 35-100 сантиметров. Если печь сделана из металла, и потолок изолирован, тот же параметр должен составлять порядка 80 сантиметров, если потолок незащищён, то 120 сантиметров.
Кирпичный или бетонный дымоход должен находиться от горючих и трудно горючих элементов кровли на расстоянии не меньше 13 сантиметров, от любых керамических труб, которые не имеют изоляции – примерно на расстоянии в 25 сантиметров.
Дымоход под камины
Что касается требований, которые предъявляются к дымоходам для каминов, то можно говорить почти о полном их сходстве с требованиями к дымоходам для печей.
Это обусловлено тем, что и там и там используется одно и то же топливо, и при этом принцип действия у печей и каминов одинаков.
Если камин предназначен для того чтобы просто представлять некую деталь интерьера, то можно ограничить себя трубой-радиатором. Это приспособление предназначено для того, чтобы увеличивать площадь теплопередающего элемента. Состоит такое приспособление из отдельных пластин.
Регулировка мощности происходит за счёт контроля воздухообмена. Эту же операцию можно проделывать и при помощи заслонки.
Как и во всех остальных конструкциях дымоходов, в дымоходах для камина нужно обеспечить увод дыма максимально простым путём. Лучшим вариантом такого дымохода станет вертикальный прямой дымоход. Высота такого дымохода должна составлять больше шести метров. Можно использовать и более сложный дымоотвод, который имеет несколько отводов, расположенных под углом в 45 градусов.
При использовании колена, нужно установить тройник, который будет удобен при чистке дымохода.
Кроме того, что дымоход должен иметь правильную форму, очень важно определить ему правильное место расположения и обеспечить его термоизоляцией нужной степени.
Точно так же, как и в случае с дымоходом печи, каминный дымоход будет нагреваться до достаточно высоких температур. Это значит, что все материалы вокруг, которые способны воспламеняться, нужно защитить от перегрева.
То место, где будет проходить дымоход, следует надёжно защитить и от холода тоже. Не разрешается размещать тонкостенные металлические трубы из нержавеющей стали на улице.
Защита дымохода от попадания туда атмосферных осадков производится при помощи грибка или флюгера. Эти элементы крепятся на самом конце дымохода.
Дымоходы под твердотопливные котлы
Такие отопительные котлы по своей сути очень близки к печам и каминам, следовательно, требования к дымоходам остаются практически неизменными.
С печами их объединяет вид топлива, как правило, это дрова. Поэтому такие дымоходы практически постоянно нужно очищать от пепла. С каминами такие котлы имеют общее то, что они примерно одинаковым образом распределяют тепловую энергию, которая идёт на отопление.
Дымоходы для бани или сауны
Начать следует с того, что и дымоход и сама топка бани нуждаются в надёжной термоизоляции. Все перекрытия нужно изолировать точно таким же путём, как было описано выше. Стены возле самой топки облицовывают листами жести.
Тяга дымохода должна обеспечивать интенсивность горения на должном уровне. Интенсивность горения должна быть такой, чтобы в помещении создавалась температура примерно 70-80 градусов.
Дым ни в коем случае не должен попадать во внутреннее помещение.
Дымоход для газового котла
Такой дымоход должен отвечать многим параметрам, например он должен:
- Иметь свой собственный канал. Есть возможность подключить к одному и тому же каналу два котла, но только если они расположены на минимальном расстоянии в 75 сантиметров;
- Быть абсолютно герметичным. Угарный газ ни в коем случае не должен покидать пределы дымохода. Кстати, следует отметить, что кирпичный дымоход не обеспечивает нужный уровень герметичности;
- Быть устойчивым к конденсату. Современный котёл средней мощности в 12-14 кВт способен за один год выработать от 1 до 3 тысяч литров конденсата. Этот конденсат не испаряется, так как газ на выходе имеет температуру ниже 100 градусов по Цельсию. Конденсат просто стекает по стенкам дымохода, при этом разрушает его;
- Не снижать уровень тяги. Как уже говорилось, лучшей формой для любого дымохода является круглая форма. Если внутренняя поверхность дымохода имеет шероховатости или углы и другие неровности, то всё это приводит к снижению тяги. Кроме того, внутренне сечение дымоотводного канала должно быть таким же или большим, чем сечение газоотводящей трубы. Это значит, что если диаметр выходной труб на газовом котле равен 15 сантиметров, то и диаметр дымоходного канала тоже должен быть 15 сантиметров или больше;
- Отводить дым прямо в небо, не применяя козырьков и любых других накрытий.
Коаксиальные дымоходы

Дымоход от банной печи
Известно, что отводимый дым представляет собой воздух, который взят из внутреннего пространства помещения. Это значит, что воздух в помещении постоянно должен восполняться. Единственным источником чистого воздуха становится внешнее пространство, то есть атмосфера за окном.
Это означает, что такой воздух будет свежим чистым, но холодным.
Некоторые системы решают проблемы отвода полезного воздуха, то есть тёплого воздуха. Например, котлы, которые имеют принудительную тягу, оснащены встроенным вентилятором. Такие котлы оборудуются коаксиальным дымоотводом. Такие отводы имеют ряд преимуществ над многометровыми массивными трубами, сделанными из того же кирпича.
Такой дымоход обладает двумя трубами. В одну из таких труб поступает свежий воздух, который израсходуется на то, чтобы поддерживать горение внутри котла. Из второй трубы выходит дым.
Такая конструкция является полностью изолированной, то есть она не ведёт обмен воздухом с внутренним пространством помещения.
Очень часто коаксиальные дымоходы бывают горизонтальными, но иногда можно встретить и вертикальные коаксиальные дымоходы.
Оптимальный диаметр дымоходов
Минимальное оптимальное сечение дымоходов рассчитывается исходя из мощности котла, или отопительного элемента:
- 14 на 14 сантиметров для отопительных элементов мощностью до 3,5 кВт;
- 14 на 20 сантиметров для отопительных элементов мощностью от 3,5 до 5,2 кВт;
- 14 на 27 сантиметра для отопительных элементов мощностью от 5,2 до 7,2 кВт.
Если речь идёт о расчёте дымоходных каналов с круглым сечением, то их площадь должна быть не меньше площади указанных каналов прямоугольного сечения.
Высота дымоходов
Дымоход должен быть выше не меньше чем:
- Полметра над коньком крыши, при этом должен располагаться от конька на расстоянии не больше полутора метров. Соответственно, если расстояние больше, то возвышение меньше, так как скат крыши по мере удаления от конька снижается;
- Если дымоход располагается от конька на расстоянии в 1,5-3 метра, то он должен быть не ниже уровня конька;
- Быть не ниже чем условная граница, определяющаяся проведенной линией вниз от конька под углом в 10 градусов к плоскости горизонта, при размещении дымохода на расстоянии от конька большем, чем три метра;
- Если крыша плоская, то часть трубы, возвышающаяся над плоскостью крыши должна иметь высоту большую одного метра;
- Если дымоход имеет высоту большую полутора метров над уровнем крыши, не зависимо от её типа, то его нужно дополнительно закрепить различного рода растяжками, которые крепятся при помощи скоб.
Чистка дымохода
Если слой сажи на внутренней поверхности превышает 2 миллиметра, то трубу обязательно нужно чистить.
Если сажа имеет очень плотную структуру, то есть она твердая, то на первом этапе работ по очистке дымохода нужно использовать различные скребки. Дальше можно применять жёсткую щётку, которая имеет длинную много звеньевую ручку. Такая ручка помогает увеличивать глубину опускания щётки, что позволяет прочистить весь дымоход вплоть до дымоходных каналов в самой печи.
Поскольку сажа сама по себе имеет очень маленькие частички, то малейшей дуновение ветра способно спровоцировать разлёт сажи в разные стороны. Это значит, что при чистке дымохода сажа постоянно будет находиться в подвешенном состоянии. Для того чтобы она не попала в само помещение, топочное отверстие при чистке закрывают любым предметом. Лучше всего с этой целью использовать полиэтиленовую плёнку, которая закроет даже самые маленькие щели.
Можно использовать для чистки дымохода различные химические вещества, которые сгорая, выделяют большое количество нетоксичного газа. Под действием этого газа сажа отстаёт от стенок дымохода. Стоит также заметить, что сильно загрязнённые дымоходы чистить химическими веществами очень проблематично, поэтому нужно сочетать и химические способы и механические.
Рекомендуется раз в год, можно немного чаще, протапливать печь осиновыми дровами. Когда горят осиновые дрова, пламя способно достигать несколько метров в высоту. Огонь просто выжигает саму сажу, тем самым очищая дымоход от неё. Кроме всего прочего, рекомендуется сжигать картофельную шелуху. При этом образуется пар, который отлично отделяет сажу от стенок дымохода.
No votes yet.
Please wait…
Дымоход – специальная система, применяемая для создания принудительной тяги, вывода продуктов горения за пределы помещения по дымоотводящим каналам. Существуют разные виды каналов, каждый из которых имеет свои особенности, достоинства и недостатки. В этом материале рассмотрим особенности побора и монтажа дымохода для печи и камина.
Для чего нужен дымоход
Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.
Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.
Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.
Принцип работы
Во время работы отопительной системы, выделяются газы. Они горячие, следовательно, плотные, поднимаются в дымовой канал. Когда происходит подъем газов по трубе, внутри нее создается пониженное давление, втягивающее холодный воздух из окружающей среды. Таким образом продукты горения выталкиваются наружу и выводятся через трубу. Воздух над дымоходом холодный и имеет другую плотность, по сравнению с дымом. Такая разница позволяет дыму легко выходить от печи или камина. Такой выходящий поток, называется восходящим.
Для обеспечения нормальной работоспособности, важно учитывать высоту дымоотвода. Если она будет рассчитана неправильно, то восходящий поток замедляет свое движение или, наоборот, ускоряет его (при слишком высокой или слишком маленькой трубе). Итог: снижается общий нагрев помещения, дым начинает идти внутрь. При сильном нарушении расчетов конструкции, обратная тяга тушит огонь.
Устройство
Устройство дымохода для печей или каминов требует от монтажников знаний норм допустимого возвышения трубы над строением. Она должна располагаться на уровне полутора метров от конька крыши и выше. Нельзя располагать трубу ниже линии, проведенной от конька вниз под углом 10 градусов, в случае расположения трубы на удаленности от конька более 3 метров. Если дымоход располагается на удалении полтора метра, то труба не должна быть ниже горизонтальной линии конька. Если канал располагается близко к коньку, на расстоянии до полутора метров, то он не должен быть ниже его уровня (допускается отклонение 0.5 м).
Нельзя монтировать дымовыводящий канал с трубами вентиляции под одну систему. В этом случае продукты сгорания будут затягивать в вентиляционную систему. Избежать этого можно, подняв выход с печи выше системы вентиляции.
Устройство дымохода предусматривает монтаж прямой вертикальной трубы. При необходимости, формируют повороты. Их выполняют с помощью специальных наклонных элементов под углом 45 градусов. Сумма длин всех наклонных элементов, не зависимо от высоты дымохода для печей и каминов, не должна превышать двух метров. Минимальная высота составляет 5 метров.
Выбор дымохода
Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.
Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.
Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный. При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине.
Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.
Чтобы не ошибиться с выбором, рекомендуется ориентироваться на правила выбора дымоотводящей системы:
- Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
- Обязательно ознакомиться с инструкцией производителя.
- Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.
Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.
Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.
Диаметр дымохода
При обустройстве дымохода для печей-каминов, необходимо правильно подбирать его диаметр. В инструкции к печи производитель указывает необходимый диаметр трубы. Обычно он полностью соответствует габаритам выходного патрубка. В некоторых случаях, инструкция отсутствует, тогда расчеты необходимо сделать самостоятельно.
Для дровяных каминных печей с открытым типом топки, диаметр подбирается из расчета 1 к 10 (по отношению к размеру топке). По этому правилу проводится расчет цилиндрического типа конструкции. С квадратным вариантом, расчет выполняется в соотношении 1 к 1.5. Если теплоотдача топки низкая, то минимальный параметр сечения составляет 140Х140 мм. Печи-камины разных производителей дополняются дымоотводами размера 20 см, при прямоугольном варианте канала – 270Х140 мм.
Какой дымоход лучше
При обустройстве дымохода, не последнюю роль играет правильно подобранный материал. Лучше всего использовать трубы, выполненные из нержавеющей стали. Снаружи их обделывают кирпичом, блоками, выкладывая трубу, внешне напоминающую классическую каминную. При этом кирпич может использоваться не только термостойкий. Трубы имеют высокий уровень защиты от нагревания, поэтому кирпичная кладка не будет сильно нагреваться.
При монтаже стальной трубы в виде вкладыша в дымовыводящем канале, обязательно монтируется дверца для проведения осмотра системы, ее чистки. Такие дверцы размещают в местах наклона, где продукты распада могут выдавать осадок. Через окошки проводят чистку системы выведения дыма.
Хорошо зарекомендовали себя керамические трубы, предназначенные для монтажа дымохода. Они стоят очень дорого, из-за чего редко применяются. Снаружи их облагораживаются пустотелыми керамзитобетонными блоками, кирпичом. В результате трубы дымоотводящей системы получаются спрятанными внутри привлекательного короба.
Сверху на любой тип конструкции одевается оголовник. В местах прохождения труб через сгораемые конструкции, монтируется надежная, огнеупорная изоляция.
Монтаж дымохода
При монтаже дымовыводящего канала, важно придерживаться определенных правил:
- Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
- Труба собирается строго снизу вверх.
- Высота конструкции должна быть от 4 метров.
- Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
- Максимальная тяга обеспечивается трубой с круглым сечением.
Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.
Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.
Читайте так же:Наши предки, проживающие на территории чуть ли не самой холодной страны на планете, зимой обогревали жилища дровяными печами. В эпоху, когда каждая жилая постройка оснащается газовым котом, печи и камины стали экзотикой, установка которых служит элементом декора, а не практической необходимостью. Однако, эти приборы все же являются отопительными, поэтому требуют организации дымоудаления. В этой статье мы расскажем, как происходит устройство дымохода для камина.
Содержание статьи
Устройство и принцип работы
Дымоходы для каминов или печи – каналы, через которые происходит выведение смеси газов, представляющую собой продукты сгорания топлива, из топки отопительного прибора в атмосферу. Конструкция этих элементов отопительной системы выполняется в виде трубы или кирпичной шахты, от герметичности которой зависит правильно ли работает система. Дымоходы для каминов и печи необходимы, так как без них невозможно эксплуатировать теплогенерирующие приборы, работа которых заключается в следующем:

Схема работы и циркуляции воздуха в камине
- В топку теплогенерирующего оборудования (печи, камина, котла) помещают топливо. В основном приборы работают на дровах, газе, спрессованном или каменном угле, мазуте.
- Топливо поджигается с помощью источника открытого огня, в результате чего система вырабатывает большое количество тепла, идущего на поддержание оптимальной температуры в помещении, и дыма.
- Дым, являющийся продуктом сгорания топлива, состоит из смеси углекислого и угарного газа, пепла, сажи, а также других агрессивных химических веществ. Температура дыма, поступающего в дымоходы для каминов или печи, достигает 400-500 градусов, потому, подчиняясь закону конвекции, он поднимается вверх, освобождая место в топке для более прохладного воздуха.
- Конструкция каналов дымоудаления представляет собой вертикальную герметичную шахту, по которой горячий дым поднимается только вверх. Благодаря этому процессу в топку поступает свежий воздух, насыщенный кислородом, необходимый для поддержания горения.
Процесс, заключающийся в подсасывании богатого кислородом воздуха в топку, называется тягой. Чтобы проверить дымоходы для каминов на наличии тяги, нужно поднести к топке зажжённую спичку или свечу: если пламя отклоняется в сторону канала дымоудаления, то система работает правильно. В случае, если пламя свечи горит ровно, говорят об отсутствии тяги. Но самая опасная ситуация складывается при образовании обратной тяги, о ней сигнализирует пламя, отклонившееся в противоположную от дымохода сторону.
Чтобы правильно сделать канал дымоудаления для печи или камина, нужно внимательно изучить информацию об отопительном приборе, указанную в инструкции, а также выполнить расчет объема газа в топке. Смонтировать дымоход для камина своими руками достаточно сложно, так как эта сложная конструкция требует специальных знаний и опыта, которыми могут похвастаться только опытные мастера.
Способы размещения
Сборка и подключение канала дымоудаления происходит после установки отопительного прибора. Однако, выбрать место и выполнить расчет сечения и высоты дымоходной трубы нужно до начала монтажа. Дымоходы для каминов или печей размещают двумя способами:
- Внутреннее размещение. Этот метод размещение предполагает установки и подключение канала дымоудаления внутри отапливаемого сооружения. На территории России традиционно размещали дымоходную трубу печи в доме, выводя на улицу через крышу. Установка канала внутри позволяет защитить его от промерзания, а также снизить теплопотери, происходящие на участке, проходящим по улице. При этом расчет делается на то, что пока дым продвигается по трубе, он постепенно остывает, благодаря чему не происходи образование конденсата. Традиционный внутренний метод размещения имеет 1 отрицательную сторону: труба, особенно кирпичная, занимает много места в помещении. Кроме того, она увеличивает риски возникновения возгораний.
Внутреннее и внешнее размещение канала дымоудаления камина
- Внешнее размещение. Установка трубы снаружи здания позволяет увеличить полезную площадь помещений маленького размера. В этом случае дымоходы для каминов выводят через стену, расположенную около отопительного прибора, прямо на улицу. Эта технология пришла в Россию из Америки и Европы, она стала популярной с появлением эффективных термоизоляционных материалов, используемых для утепления канала, и сэндвич-труб, которые не промерзают даже в самый сильный мороз. Минус внешнего размещения заключается в том, что из-за большой разницы внешний и внутренней температуры в дымоходе образуется большой количество конденсата. Чтобы сделать качественный внешний канал дымоудаления, необходимо выполнить подробный расчет точки росы и организовать утепление. Однако, размещение трубы вне здания снижает вероятность возгораний и считается более безопасным.
Обратите внимание! Расчет канала дымоудаления отопительного прибора определяет рекомендуемое сечение и высоту трубы, вычисляет необходимый уровень тяги для поддержания горения. При вычислении этих параметров учитывают мощность прибора, тип используемого топлива, место размещение и климатические условия в регионе строительства. Дымоходы для каминов строят на основе проекта, учитывающего все вышеперечисленные факторы, а подключение производят под контролем профессионального мастера.
Материалы
Дымоходы для каминов изготавливают из различных материалов, которые обладают высокой термостойкостью, низким коэффициентом теплопроводности, отличными огнеупорными качествами, не вступают в окислительные реакции с водой, а также не взаимодействуют с агрессивными химическими веществами, которые содержатся в составе продуктов горения. Чтобы сделать долговечный и надежный канал дымоудаления для печи, используют следующие материалы:
- Кирпич. Он является традиционным материалом для строительства печных дымоходов, так как обладает отличной жаростойкостью, не горит и при правильном уходе служит более 100 лет. Для сооружения трубы применяют полнотелый, обожжённый кирпич, стоимость которого выше, чем простого силикатного. Этот метод является одним из самых дорогостоящим из-за высокой цены материала, необходимости заливки глубокого фундамента. Кроме того, вряд ли получится сделать кирпичный дымоход и осуществить подключение к печи своими руками, придется потратиться еще и на наемных мастеров, услуги которых стоят дорого. Шахта из кирпича имеет прямоугольное или квадратное сечение, поэтому в углах и на шероховатой поверхности материала, оседает сажа и пепел, приводящие к появлению заторов.
Конструкция дымохода из термостойкого кирпича
- Керамические трубы. Более доступным по цене является керамический дымоход, который состоит из труб и блоков из легкого бетона для их установки. Он обладает более компактными размерами, поэтому устанавливается и внутри, и снаружи. Срок эксплуатации труб из керамики составляет 30 лет, но правильный уход и регулярная прочистка увеличивают этот период на 10-15 лет. Керамические каналы дымоудаления легче, чем кирпичные, они устанавливаются на монолитное основание из бетонной трубы, поэтому необходимость в заливке фундамента пропадает. В продаже имеются модели с термоизоляционным слоем, которые подходят для отопительных приборов на твердом топливе, где температура продуктов сгорания превышает 300-400 градусов.
Устройство керамического дымохода
- Сэндвич-трубы из стали. Самый демократичный и доступный по цене материал, из которого делают дымоходы для печи или камина – сэндвич-трубы. Они представляют два полых стальных цилиндра, вставленные один в другой, с термоизоляционной прослойкой между ними. Сэндвич-трубы обладают легким весом, легко монтируются и служат 15-20 лет. Комплектующие для сборки дымохода подбирают по диаметру вводного патрубка прибора, выполнив расчет необходимой высоты дымохода для поддержания нормального уровня тяги.
Устройство дымохода из сэндвич-труб
Важно! Материал для сборки дымохода выбирают, исходя из вида топлива, на котором работает теплогенерирующий прибор: для каминов и печей, работающих на твердом топливе, лучше подходят кирпичные и керамические трубы, с дымоудлением из газовых моделей неплохо справляются сэндвич-трубы из стали.
Требования к каналам дымоудаления
Использование отопительных проборов связано с риском возникновения пожаров и отравления угарным газом, поэтому к каналам дымоудаления предъявляются жесткие требования, задача которых обезопасить пользователей. Для того, чтобы эксплуатация оборудования не вызывала проблем, при монтаже дымохода необходимо выполнять следующие условия:
- Диаметр трубы выбирается в соответствии с размером вводного патрубка теплогенерирующего оборудования. Если труба больше, соединение между ними получится негерметичным, что может стать причиной утечки угарного газа.
- Места подключения, прокладки и прохождения трубы через стены или перекрытия изолируют огнеупорным материалом, предотвращающим перегрев отделки. Для этих целей используют истовой металл или асбестоцемент.
Требования безопасности при монтаже кирпичного канала дымоудаления
- Длину канала дымоудаления определяют, выполняя расчет необходимой тяги, но ее высота от топки до оголовка не должна быть меньше 5 м. Чем выше дымоход, тем больше в нем тяга.
- Оголовок трубы выводят на крыше на расстоянии 0,5-1 от конька или через стену на высоте 1-1,5 м от уровня почвы. Дымоход поднимают на 0,5 м над высшей точкой кровли.
Высота трубы дымохода над коньком крыши
- Канал дымоудаления располагают преимущественно вертикально, не допуская более 3 поворотов. Протяженность горизонтально расположенных участков не должна превышать 1 м.
- Цилиндрическая форма сечения считается оптимальным вариантом для трубы, однако, допускаются прямоугольные и квадратные шахты.

Условия размещения камина в деревянных домах
Важно! Опытные печные мастера советуют при обсуждении проекта камина настаивать на размещении дымохода внутри дома, при чем обязательно у внутренней, а не наружной стены. При такой схеме установки канал получается более теплым, в нем не возникает дефицита тяги и конденсации паров.
Видео-инструкция
Смена сезонов. Использование камина идет вверх и вниз, но вы все равно должны регулярно проводить техническое обслуживание вашего камина. По мере того, как становится теплее и весенним цветением, вы обнаружите, что это лучшее время для обслуживания газового камина.
Это особенно верно, если вы пользуетесь своим камином чаще, чем несколько раз за сезон, или если это жизненно важно для тепла вашего дома. Эксперты предполагают, что было бы лучше выполнить основную часть вашего ежегодного обслуживания, когда заканчивается холодное время года, но пока оно еще свежо в вашей памяти.Таким образом, вы можете избежать риска выхода из строя вашего камина до наступления следующего холодного сезона.
Но вы также всегда должны проверять свой камин в начале сезона.
Учитывая, что газовые и электрические камины быстро становятся наиболее распространенными каминами, с которыми сталкиваются домовладельцы, большинство потребителей не рассматривают регулярное техническое обслуживание и чистку, в которых нуждаются эти подовые приборы.
В этой статье eFireplaceStore предоставит несколько отличных советов и стратегий по обслуживанию, которые помогут вам поддерживать ваш камин в идеальном состоянии круглый год.Мы расскажем вам о каждом типе устройства, выполнимом графике технического обслуживания и даже расскажем о некоторых непредвиденных препятствиях, которые могут возникнуть при каждом способе вентиляции.
Для начала мы рассмотрим все входы и выходы газовых каминов.
Чистка вашего газового камина
Газовые камины становятся чрезвычайно популярными вариантами для домовладельцев сегодня. Это связано с их относительной простотой эксплуатации и более чистым горением, чем у моделей с твердым топливом. Однако это не означает, что ваш газовый камин не требует обслуживания.
то, что вы можете ожидать
Из-за более низких температур сгорания газовые модели часто укрывают пауков в области газовых клапанов и в углах камеры сгорания. Они также создают больше пыли, которая может засорить впрыскивающие отверстия, трубки Вентури и воздухозаборные отверстия. Постарайтесь провести тщательный осмотр всех доступных зон в начале сезона и при необходимости очистить систему.
Позиционирование газовых бревен для оптимальной производительности
Если схема размещения бревен недоступна, сделайте несколько фотографий набора бревен под разными углами.Затем удалите его, чтобы открыть доступ ко всем углам топки. Убрав бревна, активируйте узел горелки и наблюдайте форму пламени как контрольной лампы, так и пламени основной горелки.
Пилотное пламя должно полностью поглотить стержень или термопару. Основное пламя горелки должно иметь сильные желтые кончики с сине-белым основанием. Любое наблюдаемое накопление углерода на термопаре следует слегка отшлифовать наждачной бумагой с зернистостью 320 или тряпкой для эмори. Сейчас также самое подходящее время для осмотра отверстий воздухозаборника и отверстия горелки на предмет загрязнения.Баллон со сжатым воздухом и щетка с мягкой щетиной отлично подходят для удаления мусора. По завершении замените журналы и включите прибор, чтобы проверить правильность работы. Вы хотите убедиться, что пламя не попадает прямо в бревна, а скорее изгибается вокруг бревен.
Модели с прямой вентиляцией
Моделис прямой вентиляцией используют систему с двойной стенкой. Этот вентиль никогда не нуждается в очистке. Тем не менее, вы должны знать, где прекращение вентиляции на дому. У вас может быть как горизонтальная, так и вертикальная вентиляция.Но вы захотите, чтобы его осмотрели в начале сезона ожогов на предмет засоров или мусора. Низко смонтированные концевые соединения легко засорять газонным мусором или вертикальными концевыми опорами, чтобы стать идеальным местом для гнездования птиц. Любой из сценариев может привести к блокировке всасываемого воздуха и неправильной работе.
Стеклянный фасад, используемый для герметизации каминов с прямыми вентиляционными отверстиями, со временем может образовывать пленку, представляющую собой сочетание конденсата и сажи. Вы можете удалить стекло и очистить его по мере необходимости.Лучше всего подойдет очиститель на водной основе и мягкая тряпка. Процедуры снятия стекла различаются для каждой модели, поэтому просмотрите инструкцию по эксплуатации, чтобы избежать повреждений. При снятии стекла обратите особое внимание на состояние прокладки по периметру. Обычно плетеный канат, этот материал может со временем разрушаться или отделяться от стекла, вызывая утечки воздуха. Сменные универсальные прокладки легко доступны.
Наконец, модели с прямой вентиляцией полагаются на наружный воздух для сгорания. Этот воздух обычно поступает через открытые отверстия в полу прибора.Вибрация в устройстве может привести к тому, что угольные материалы, лавовая порода или стеклянная среда закроют эти отверстия, что приведет к истощению блока воздуха для горения. Обратитесь к руководству по эксплуатации, чтобы помочь с правильным размещением тлеющего материала, бревен и лавовых камней. Правильная конфигурация имеет важное значение для чистого и эффективного камина.
B-Vent Models
МоделиB-vent всегда имеют вентиляционные отверстия над крышей. Вам нужно будет идентифицировать его и убедиться, что на нем нет мусора или нежелательных завалов, таких как птичьи гнезда, до сезона ожогов.Другие твари или вредители нередко находят мирное место отдыха в вентиляционном отверстии в дымоходе, поэтому вы должны быть уверены в этом, прежде чем включать прибор.
Несмотря на то, что каждый производитель предоставит конкретные инструкции по техническому обслуживанию и руководящие указания, чтобы поддерживать работу вашего устройства в должном порядке, вы никогда не будете в безопасности. Итак, ниже мы разработали полезный график проверок, чтобы обеспечить безопасность вас и ваших близких и безопасность вашего дома.
График осмотра: газовые камины
перед каждым огнем
- Визуально проверьте, нет ли бревен не на своем месте.
- Проверьте на наличие незакрепленных стеклянных фасадов (на прямых вентиляционных отверстиях).
- Проверьте на наличие видимой пыли или мусора.
перед каждым ожоговым сезоном
- Визуально осмотрите окончание дымохода.
- Удалите бревна и очистите / осмотрите зону камеры сгорания.
- Проверьте правильность запуска и правильную схему пламени.
каждый год
- Проверьте внешнее состояние кожухов вентиляционных отверстий и отливов.
- Снимите вентиляционную крышку и проверьте, не заблокированы ли вентиляционные отверстия.
Итак, что если у вас есть электрический камин? Вы, вероятно, задаетесь вопросом, отличаются ли и как требования к обслуживанию для этих устройств. Ну, хотя электрические камины не так сложны, как их газовые коллеги, есть еще несколько советов по обслуживанию, которым вы захотите следовать.
Чистка вашего электрического камина
Электрические камины являются отличным выбором для тех, кто живет в теплом климате или арендует дома. Они не требуют вентиляции, и большинство не требует дорогостоящего ремонта, чтобы установить один. Тем не менее, эти приборы нуждаются в обслуживании, как и все приборы, работающие на топливе.
Как и в газовых моделях, электрические модели, как правило, укрывают пауков и собирают пыль около циркуляционного вентилятора, который всасывает воздух в помещении. Вы захотите регулярно проверять прибор на наличие пыли.Возможно, вам даже придется снять панели доступа, чтобы очистить прибор.
Вы также захотите добавить смазочное масло во все исправные воздуходувки и заменить любые перегоревшие лампы в не светодиодных моделях. Любые странные запахи обычно указывают, когда пришло время для чистки. И, как со всеми важными электрическими приборами, проверьте состояние шнуров питания на наличие жевательных меток, особенно если у вас есть маленькие животные или нежелательные вредители.
График осмотра: электрические камины
во время каждого запуска
- Обратите особое внимание на любые странные запахи.
- Слушайте любые странные звуки, такие как грохот или свист.
- Наблюдайте за любой необычной операцией.
перед каждым ожоговым сезоном
- Проверьте шнуры питания на наличие повреждений.
- Увеличивайте проверку шнура питания каждые два месяца для круглогодичного использования.
- Снимите защитные панели и протрите все участки, подверженные скоплению пыли.
каждый год
- Заменить перегоревшие лампочки.
- Тщательно удалите пыль с вентиляторов и щелей.
- Следуйте рекомендациям производителя.
Теперь, когда вы достаточно хорошо разбираетесь в потребностях в обслуживании газовых и электрических каминных приборов, как насчет традиционных устройств, работающих на твердом топливе? Мы говорим о тех традиционных каменных или дровяных каминах, отдельно стоящих дровяных печах и тех пеллетах.
Твердотопливные подовые приборы имеют свои собственные уникальные потребности в обслуживании, поэтому мы хотим охватить и их здесь.
Чистка дровяного каменного камина
Открытый камин из дровяной каменной кладки – это то, о чем думает большинство людей, когда думают о камине. То, о чем большинство не думает, является поддержанием чистоты, безопасности и функциональности открытого каменного камина. Итак, мы рассмотрим каждый компонент этих модулей по частям, чтобы у вас было четкое понимание того, как правильно их обслуживать. Давайте начнем с дымохода.
дымоход
Вы должны проверять свою структуру дымохода, по крайней мере, один раз в год.Если в вашем районе часто встречаются лед или снег, вам следует чаще осматривать дымоход. Ищите трещины во внешней кирпичной или каменной кладке.
Также неплохо бы проверить, не прогнила ли древесина вокруг перехода между вашим домом и дымоходом, или нет ли износа дымохода. Это бетонный уклон вокруг дымохода в верхней части дымохода.
Любые области, в которые вода может проникнуть, а затем замерзнуть, скорее повредит, чем позжеЕсли у вас есть какие-либо из этих проблем, попросите кого-нибудь немедленно решить их. Отсрочка ремонта может астрономически увеличить расходы.
Не забывайте, что вам нужно будет чистить дымоход в зависимости от того, как часто вы его используете. Пожары при нагревании являются второй наиболее распространенной причиной пожаров в жилых помещениях после приготовления пищи. Фактически, 52% этих отопительных пожаров начинаются в дымоходе из-за накопления креозота.
Этого легко избежать, регулярно чистя дымоход. Наряду с регулярной уборкой, вы можете сделать работу самостоятельно с помощью нескольких дополнительных предметов.
Инструменты, которые вам понадобятся
Вам понадобится проволочная щетка, набор винтовых стержней из стекловолокна, немного пластиковой пленки и крышка для открывания каминного полотна. Однако, если вам неудобно выполнять эти обязанности самостоятельно, всегда полезно нанять профессионального трубочиста.
лучших стратегий удаления креозота в дымоходе
Преимущества нисходящего метода
Если вы пытаетесь почистить дымовую трубу самостоятельно, есть некоторые секреты, которые лучше всего хранить.Мы рекомендуем использовать нисходящий метод очистки дымохода по восходящему подходу. Первый помогает сдерживать падающий пепел в интерьере камина. Для этого вы можете использовать пластиковую пленку или полотно для открывания камина.
В крайнем случае, вы также можете использовать большой мешок для мусора или два. Если используется более одного слоя, поместите первый слой напротив верхней части отверстия камина. Вам захочется столкнуться с любым перекрытием по полу, чтобы было труднее вырваться из пепла.
Кроме того, если вы решите почистить дымоход с помощью метода сверху вниз, вы сможете осмотреть крышку дымохода, а также большую часть внутренней части дымохода. Это поможет минимизировать накопление креозота, поддерживая его до уровня Stage 1, который составляет менее 1/8 “накопления. Метод сверху вниз позволяет обнаружить проблемы с дымоходом раньше, чем те, которые выбирают ежегодный осмотр дымохода.
Наращивание креозота на стадиях 2 и 3намного тяжелее и толще, и для его удаления потребуется более специализированный инструмент.Стандартные кисти не будут работать хорошо. Таким образом, вам понадобятся вращающиеся дымоходные инструменты, такие как цепные головки и проволочные головки, чтобы удалить такое накопление. Эти инструменты предназначены для использования с сверхмощной электрической дрелью и стальными стержнями.
Хотя нисходящий метод и сборка стержней требуют аналогичных процессов, более плотное накопление креозота занимает больше времени для удаления. Итак, с помощью удилищ вы почувствуете гораздо больше усталости. В этих случаях часто лучше отложить трубочист, чтобы завершить эту работу.У них уже должны быть специальные инструменты, необходимые для выполнения задачи. Очистка глиняной плитки или дымохода без подкладки может быть сложным процессом. Но регулярная чистка дымохода делает это простым.
Цель – быть активным, а не реактивным. Оставаясь на вершине ваших потребностей обслуживания дымохода упрощает все остальное.
Причины использовать метод снизу вверх
Не все дымоходы доступны обычному домовладельцу. Ограничения по высоте, крутая линия крыши, отсутствие оборудования для доступа к дымоходу или боязнь высоты – все это может создать проблемы.В этих случаях существуют инструменты для очистки дымохода снизу вверх.
Такие продукты, как системы очистки VIPER, используют гибкий стержень катушечного типа и складные проволочные щетки. Эти элементы проходят через отверстие заслонки стандартного размера, что позволяет чистить дымоход снизу вверх.
Процесс более прост в том смысле, что вы будете применять движение вверх и вниз с помощью сплошного стержня, поэтому настройка будет меньше. Недостатком этого типа системы является то, что она не позволяет проводить проверку каминных плиток, проверку крышки или удержание падающей золы.Таким образом, проверка дымовых газов сверху вниз по-прежнему должна проводиться каждый год.
Если вы собираетесь чистить дымоход самостоятельно, обратите внимание на этот факт. Каждый производитель кисти определяет размер кисти для достижения наилучших результатов. Многие рекомендуют использовать щетку, размер которой соответствует размеру дымохода, который вы чистите, но проволочные щетки, как правило, могут быть на дюйм больше, не вызывая проблем при очистке.
Как выполнить нисходящий метод очистки
1.Когда отверстие закрыто, а заслонка полностью открыта, используйте лестницу или помост, чтобы получить доступ к верхней части дымохода.
2. Осмотрите крышку дымохода, прежде чем снимать ее для доступа к дымоходу. Ищите чрезмерную коррозию, гнезда птиц, сломанный или отсутствующий материал экрана и ослабленные крепежные винты.
3. Сняв крышку и отложив ее в сторону, вставьте головку щетки в конец глиняного дымохода или кирпичного отверстия, а затем привинтите первый стержень из стекловолокна на место.
4.Медленно нажимайте на щетку, пока вы не сможете прикрутить следующий стержень на место. Продолжайте процесс, пока щетка не достигнет дымовой камеры над заслонкой.
5. Вытягивайте всю сборку, пока щетка не достигнет верхней части дымохода.
Примечание : Повторите проходы вверх / вниз по мере необходимости, пока визуальный осмотр не выявит только накопление света. Креозот стадии 1 обычно достаточно хорошо очищается, так что кафельная плитка и растворные швы хорошо видны.
6. Используйте мощный фонарик для завершения проверки после очистки. Не торопитесь и осмотрите каждую трубу дымохода сверху донизу. Если вы видите трещины или сломанные плитки, не используйте камин, пока не почините его.
Существуют также кисти в стиле снизу вверх. Эти кисти обычно формируются в разборной решетке. Таким образом, большинство производителей рекомендуют, чтобы эти щетки были на 2 дюйма больше диаметра дымохода. Эта разница в размерах требует меньше усилий.Обязательно всегда обращайтесь к рекомендациям производителя по размерам кисти!
Что следует проверить?
Firebox
Каждый раз, когда вы разводите огонь, вы должны осматривать топку, так как это одна из самых важных частей вашего очага. Без функциональной топки вы увеличиваете риск пожара в доме каждый раз, когда зажигаете огонь в своем очаге.
Сначала очистите топку от всего пепла, оставшегося после предыдущего использования. Когда топка опустеет от пепла, осмотрите огнеупорный кирпич.Ищите трещины размером в десять центов. Выберите несколько точек на задней стенке, чтобы аккуратно надавить кончиком щетки, чтобы увидеть, не ослаблены ли огнеупорные кирпичи.
Никогда не пользуйтесь камином с разбитым, отсутствующим или сильно потрескавшимся кирпичом. Дымовые газы могут выходить в окружающую кирпичную конструкцию и передавать тепло соседним каркасам. Это может привести к пожару.
Каминные средства
Вы также хотите убедиться, что все установленные каминные приспособления работают так, как должны.Если у вашего камина есть зольник и зольник, убедитесь, что внутренние и наружные зольники работают и не подвержены коррозии. Кроме того, если у камина есть наружная воздушная трубка или приток, убедитесь, что дверца или ползунок работают должным образом, без каких-либо засоров.
Мудрое вложение, если вы часто пользуетесь своим камином, это зольный вакуум. Вакуумный пепел облегчает очистку топки и удаление пепла из желоба.
Демпфер
Осмотрите заслонку на предмет ее состояния и правильной работы.Если в вашем камине используется традиционный чугунный демпфер, убедитесь, что регулятор покера или поворотный регулятор открывают демпфер. Используя фонарик, осмотрите и пластину демпфера, и горловину демпфера. Если вы видите сильную коррозию, демпфер нужно будет заменить в ближайшее время. Вам также потребуется ремонт, если заслонка или горловина перфорированы или ослаблены.
Поскольку правильную работу демпфера верхнего крепления сложно оценить одному человеку, мы рекомендуем два человека проверить его. Внутри один человек должен управлять цепью или рычагом, который позволяет заслонке открываться.Между тем, другой человек должен находиться снаружи, чтобы наблюдать за работой заслонки, следя за тем, чтобы она полностью открылась. Вы можете наблюдать это с земли с более короткими трубами. Но вам может потребоваться более высокая точка зрения для оценки высоких дымоходов. Это следует делать каждый год, чтобы обеспечить исправность пружин, рычагов и уплотнений.
Очистка Вашего Готового Дровяного Камина
Готовые дровяные камины становятся более распространенными, чем традиционные каменные камины.Частично это связано с ограничениями EPA на сжигание твердого топлива.
Сборные коробки похожи на примеры кладки. Оба подразделения требуют чистящих средств в той же категории. Однако сами компоненты будут немного отличаться. В сборных коробках отсутствуют золоуловители. Но вы все равно должны проводить внутренние проверки и содержать их в чистоте.
Вместо настоящих огнеупорных кирпичей большинство сборных моделей будут иметь литые огнеупорные цементные футеровки.Вы должны проверить их на наличие трещин или повреждений и заменить их, если имеются более крупные трещины или отверстия. В идеале стальное шасси за вкладышами следует ежегодно осматривать на предмет сильной коррозии. Для этого снимите скобы, удерживающие лайнер на месте. Это позволит вам наклонить вкладыш и отложить его в сторону.
Сборные коробки также имеют встроенные амортизаторы. Они должны быть проверены на предмет правильной работы и коррозии. Некоторые сборные боксы также имеют средства контроля за внешним воздухом. Они также должны быть изучены.Любая коробка с отверстиями в стальном шасси должна быть немедленно обслужена. Отверстия позволяют горячим газам выходить через воздушное пространство между внутренним и внешним шасси. Поскольку большинство моделей допускают соприкосновение горючего каркаса с внешним шасси, отверстия могут привести к пожару.
Другой подход к очистке
Процедуры очистки дымохода в значительной степени отражают кладку дымоходов, хотя есть несколько отличий. Металлические щетки дымохода и инструменты для удаления креозота не должны использоваться на сборных секциях дымохода.Взаимодействие стали с сталью приводит к преждевременному износу. Таким образом, на сборных дымоходах следует использовать только полипропиленовые чистящие щетки.
Как и в случае с моделями каменной кладки, проверяйте колпаки дымохода и общее состояние дымохода во время чистки. Вы можете использовать фонарик, чтобы проверить наличие избыточного креозота. Кроме того, вы должны наблюдать трубу дымохода для любых признаков деформации, трещин или разделения секций дымохода.
Готовые дымоходы могут быть проложены внутри дымовой трубы. Эта конструкция служит «ложной» трубой, которая обычно обрамляется деревом и облицовывается кирпичной облицовкой, сайдингом или другим отделочным материалом. Этот поддельный дымоход предназначен для того, чтобы скрыть непривлекательную металлическую вентиляционную систему, используемую этими системами.
Конструкция этого типа подвержена износу и должна ежегодно осматриваться на предмет гниения, оседания и образования трещин на внешней стороне.Если у вас есть доступ к внутренней части дымовой трубы, проверьте ее на наличие проникновения воды или утечек.
График осмотра: дровяные камины
перед каждым ожогом
- Проверить работу демпфера.
- Осмотреть внутренний кирпич на наличие трещин.
- Изучите состояние дымохода.
- Проверьте работу золоуловителя и / или воздуховода снаружи.
каждый год
- Осмотрите внешнее состояние дымохода на наличие трещин в кирпиче.
- Очистите дымоход и осмотрите колпак дымохода.
(ежегодно для случайного пользователя; два раза в год для среднего пользователя и по мере необходимости для обычных пользователей.)
Очистка Дровяной Печи или Топки
Они также называются твердотопливными устройствами закрытого сгорания. Они часто более эффективны в производстве тепла, чем их открытые аналоги. Это делает для более медленного, более интенсивного ожога. Горячий огонь в сочетании с устройствами рециркуляции воздуха позволяет этим устройствам сжигать меньше древесины.И они выпускают меньше твердых частиц в атмосферу. Конструкция этих приборов также сокращает объем обслуживания дымоходов. Однако системы рециркуляции воздуха требуют периодического обслуживания и осмотра.
Очистка дымоходов дровяных печей требует методов, подобных тем, которые используются для очистки сборных каминных труб. Встроенные камины и печи будут использовать металлическую систему дымоходов, в то время как каминные топки будут использовать жесткую или гибкую систему вкладышей. Поскольку они изготовлены из различных марок стали, для предотвращения износа необходимо придерживаться поли-щеток.
Приборы закрытого сгорания обычно имеют огнеупорный кирпич для изоляции. Вы будете хотеть проверять их перед каждым ожогом и заменять их по мере необходимости. Системы наружного воздуха также должны быть проверены на правильность работы.
Выполните визуальный осмотр перегородок или катализатора. Любые большие трещины или разрушение материала указывают на необходимость замены.
Приборы закрытого сгорания также используют герметичные двери, обычно со стеклянной панелью.Убедитесь, что стеклянные крепежные детали плотно затянуты, а прокладка дверцы правильно уплотнена. Накопление сажи в одной области стекла обычно является показателем утечки воздуха. Дверные прокладки доступны как от производителей, так и от поставщиков послепродажного обслуживания. Высокотемпературный клей используется для удержания их на месте. Обязательно используйте прокладку правильного размера для правильного уплотнения.
Большинство систем закрытого сгорания также используют комнатные воздуходувки. Они должны быть проверены, и любые паутины или скопившаяся пыль должны быть удалены пылесосом.Если у воздуходувки есть масляные точки, добавьте несколько капель машинного масла в каждый сервисный порт.
Некаталитические дровяные печи
Одно основное отличие от некаталитических приборов состоит в том, что они обычно используют керамические или стальные перегородки в потолке топки. Назначение перегородок – отвести дымовые газы от прямого выхода в дымоход. Это позволяет устройству сжигать все, кроме самых легких частиц воздуха, прежде чем они смогут выйти вокруг перегородок в вентиляционную трубу.
При очистке дымохода эти перегородки должны быть удалены, чтобы весь вымытый мусор падал в камеру сгорания для удаления. Конструкции отличаются, но большинство перегородок опирается на набор трубок для впрыска воздуха.
Трубки подачи воздуха удерживаются на месте болтами или быстродействующими штифтами. Со снятыми трубками перегородки можно отложить в сторону. По мере удаления перегородок следует проверять трубки для впрыскивания воздуха.Провисание, коррозия или перфорация в трубах, за исключением пробуренных на заводе отверстий, являются условиями, которые требуют замены. Поскольку каждый прибор отличается, прочитайте ма владельца
.
