Котел кчм 5 на газу технические характеристики: Газовый котел КЧМ-5-К-96-23 (чугунный, КАРЭ-50) энергозависимая

alexxlab
11.04.2023
Комментарии: 0

Содержание

КЧМ-5К (Природный газ) – Афалина ГК

Преимущества котла:

Большой срок службы чугунного теплообменника и всех остальных частей ввиду высокого качества использованных материалов.
Проверенная годами конструкция.
Проработанная производственная технология на формовочных линиях с постоянным и проверенным качеством производственного процесса.
Несложное обслуживание и уход.
Мощность в зависимости от количества секций.
Более высокое рабочее давление по сравнению с котлами других марок.

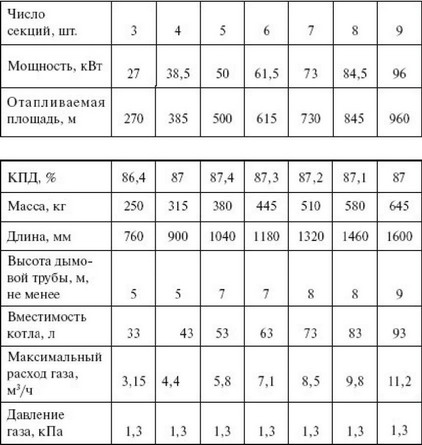

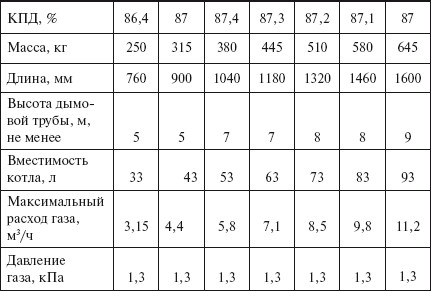

Технические характеристики:

№ п/п	Наименование параметров	Числовые значения							Примечание
1.	Количество секций, шт	3	4	5	6	7	8	9
2.	Номинальная теплопроизводительность, кВт	27,0	38,5	50,0	61,5	73,0	84,5	96,0
3.	Отапливаемая площадь, м 2	270	385	500	615	730	845	960	При высоте потолка 2,8 м
4.	КПД, %, не менее	87,0	87,3	87,9	88,0	88,2	88,5	88,7
5.	Расход топлива ориентировочный -природный газ, м3/ч -сжиженный газ, кг/ч	3,1	4,4	5,7	7,0	8,3	9,6	10,9	при Qр н =35,8 МДж/м
6.	Температура продуктов сгорания, град. С, не более	240			210

КВР Универсал РТ
КЧМ-5К (Твердое топливо)
КЧМ-5К (Жидкое топливо)
КЧМ-7 Гном
Минитерм
КЧМ-МИКРО
КЧМ-5-К COMBY eco
Комплект блок-тэна с пультом управления для котла КЧМ
КЧМ-Практик 40-5

Здесь Вы можете отправить свою заявку на любое интересующее Вас оборудование или задать вопрос, не отходя от Вашего компьютера. Обязательные для заполнения поля отмечены звездочкой (*).

* Ваше Имя:	Пример: Сидоров Иван Петрович	*Текст сообщения: Информация о заказе, либо любой интересующий вопрос пишется в произвольной форме. Сообщение будет обработано нашим менеджером.
* Ваш телефон:	Пример: 8-351-2345678
Ваш Город:	Пример: Челябинск
Ваш E-Mail:	Пример: [email protected]

* Введите код:	Пример: abc3127
Special

Твердотопливные котлы КЧМ-5 и Микро: технические характеристики

Насколько актуально применение твердотопливных котлов отопления в век газа и электричества? Преимущества у газового и электрического отопления есть – относительная безотходность, разнообразие схем монтажа и скорость нагрева воды в системе. Но при всем этом есть и существенные недостатки – стоимость, требуемая высокая квалификация при их установке и проектировании.

Отсутствие возможности пользоваться данными источниками нагрева воды является главным минусом. Не всегда в загородном доме или коттедже есть газопровод, а высокая стоимость электроэнергии просто не впишется в семейный бюджет. В этом случае рассматривают установку твердотопливных котлов КЧМ.

Содержание

Описание котлов КЧМ
Модели котлов
Технические характеристики КЧМ-микро:
Технические характеристики КЧМ-5:
Правила оборудования помещения

Описание котлов КЧМ

Котлы, работающие на твердом топливе, представляют собой конструкцию, условно разделенную на две изолированные друг от друга зоны – камера сгорания и водяной бак. При сжигании происходит разогрев водяного бака, горячая вода из которого поступает в систему отопления. Общая схема показана на примере котла КЧМ 5:

Схема котла КЧМ-5

Котел работает на 2-х основных видах твердого топлива – уголь или дрова. В процессе сгорания топлива в топке происходит нагрев чугунных секций, тепло от которых передается воде в накопительном баке. От количества секций и объема камеры сгорания зависит мощность котла. Применение чугуна в качестве материала изготовления обусловлено его высоким показателем сопротивления теплопередачи. Несмотря на относительно долгое время нагрева, чугун намного лучше будет сохранять полученное тепло, в отличие от стали — это мы рассматривали на примере чугунных печей для бани.

[box type=»shadow» ]Регулирование температуры воды происходит с помощью воздушной заслонки или дверцей зольника. Воздушная заслонка ограничивает приток воздуха, необходимый для процесса горения. Установив специальный регулятор тяги, укомплектованный датчиком температуры, можно автоматизировать регулирование открытие зольника.[/box]

В зависимости от площади отапливаемого помещения выбирают модель необходимой мощности.

Модели котлов

Для обогрева небольших домов и коттеджей общей площадью до 170 м. кв. устанавливают котел КЧМ Микро.

Твердотопливный котел КЧМ микро

Технические характеристики КЧМ-микро:

При небольших габаритах (805*875*480) он может комплектоваться 4 или 5 секциями.
Номинальная мощность 5-ти секционной модели составляет 18 кВт.
КПД – 88%

Твердотопливный котел КЧМ 5

Большие площади помещения требуют увеличения мощности котла для увеличения объема обогрева. Котлы серии КЧМ 5 имеют самый широкий спектр модификаций и способны обогревать от 210 до 800 м.кв.

Особенностью эксплуатации этого котла является возможность использования жидкого топлива и газа для разогрева воды.

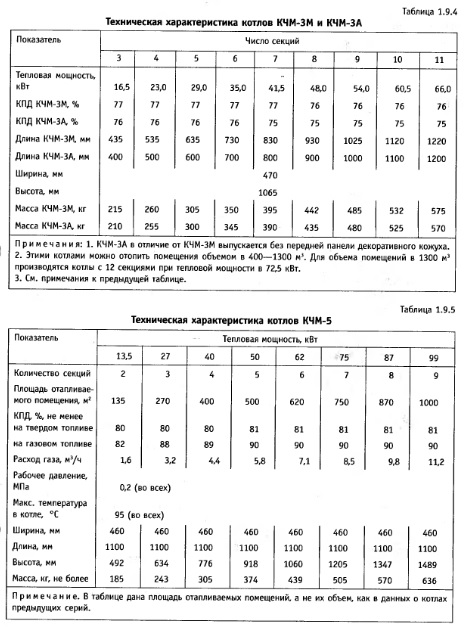

Технические характеристики КЧМ-5:

Количество секций варьируется от 3 до 9
Мощность зависит о модели котла — от 21 до 80 кВт.
КПД – от 77 до 80%

Помимо выбора котла оптимальной мощности и габаритов необходимо соответствующим образом оборудовать место его установки и эксплуатации.

Правила оборудования помещения

Первое, что нужно сделать перед установкой твердотопливного котла КЧМ – это обеспечить безопасность его обслуживания и функционирования.

[box type=»info» ]Монтаж и установка котла обычно происходит в том же здании, которое нужно отапливать. Для этого рекомендовано выделить отдельное помещение. Основание должно быть ровное и сделано из негорючих материалов. Обычно это бетонный пол с защитным листом стали. Не допускаются перекосы конструкции.[/box]

Помещение должно иметь приточную вентиляцию для обеспечения циркуляции воздуха. Перед монтажными работами необходимо тщательно ознакомиться с инструкцией. Для каждой модели указаны требования к дымоходу и данные по подключению котла в общую систему отопления.

твердотопливные

Поделиться с друзьями

Стандартные модификации и технические характеристики котлов

Здесь вы найдете множество образовательных и технических ресурсов, доступных от Nationwide Boiler Inc. Эта информация призвана помочь нашим клиентам в процессе выбора подходящего оборудования для различных областей применения.

Кроме того, вы можете использовать наш общий калькулятор преобразования , который поможет вам быстро преобразовать единицы измерения, выбросы или мощность котла, а также наши калькуляторы преобразования для 9свойства насыщенного пара 0005, свойства перегретого пара, свойства воды и .

ХАРАКТЕРИСТИКИ ЖАРОТРУБНОГО КОТЛА

По приведенным ниже ссылкам приведены подробные характеристики в зависимости от размера каждого котла (расход топлива при большом и малом огне, максимальное производство пара, температура пара, мощность при сильном и малом огне и т. д.).

47,5 л.с.	50 л.с.	100 л.с.
119 л.с.	125 л.с.	200 л.с.
250 л.с.	300 л.с.	350 л.с.
400 л.с.	475 л.с.	500 л.с.
600 л.с.	650 л.с.	700 л.с.
800 л.с.	900 л.с.	900 л.с.
1000 л.с.	1200 л.с.	1500 л.с.

МОЩНОСТЬ КОТЛА СООТНОШЕНИЯ

1 BHP = 33,472 BTU/HR 1 BHP = 746 Вт
1 BHP = 34,5 фунта/час 1 BTU/HR = 0,29 Вт

1 BHP = 0,07 галм в минуту 1 ватт = 3,45 BTU/HR = 9,7 кВт/BHP

ПОТОК ТОПЛИВА ДЛЯ

КОТЕЛ 100 л.с.

Природный газ = 4200 CFH#2 Масло = 30 GPH
Пропан = 1750 CFH / 45 GPH#5 Масло = 28 GPH
#6 Масло = 27,5 GPH

ВОДА, ДАВЛЕНИЕ И РАСХОД

1 атм = 14,7 фунт/кв.3 1 фунт/кв. дюйм = 2,04 дюйма ртутного столба. @ 62F = 2,31 фута водяного столба @ 62F г/см ² = sp. гр.
1 гал/мин = 0,143 куб. фута/мин = 500 фунтов/час x sp. гр. 27,7 дюйма водяного столба = 1 фунт/кв.
1 фунт/фут-сек = 1488 сантипуаз = 3600 фунтов/фут-час.

РАБОТА И ВЛАСТЬ

1 BHP = 33 475 BTU/час
1 BHP = 0,745 кВт = 42,4 BTU/мин = 2544 BTU/час = 33000 ft.lb/min
1 кВт = 1000 Вт (Вт) = 1,341 BHP = 56,88 BTU/мин = 3413 БТЕ/ч

1 кВт HR = 1000 Вт HR = 3413 БТЕ
1 БТЕ = 0,029 кВт HR = 778 футофунтов.

= 0,555 pcu (фунт C)

МЕТРИЧЕСКИЕ

ПРЕОБРАЗОВАНИЕ
КОЭФФИЦИЕНТЫ

Расход пара
1 л.с. = 34,5 фунта/час = 2200 тонн/час = 2,2 кг/час (пара)

Давление
1 PSI = 0,0689 бар = 0,0703 кг/см ² = 703,23 кг/м ²

Температура
100F = 37,78C

Ознакомьтесь с полным руководством по преобразованию показателей для быстрого преобразования.
