Введение

Традиционно, отечественные котлы пользуются особой популярностью среди владельцев дач и частных домов. Сегодня мы представляем вашему вниманию еще один отопительный прибор российского производства – твердотопливный котел КЧМ-5. Давайте рассмотрим поподробнее его конструкцию, узнаем в чем его преимущества, узнаем пользователей мнение о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.

Вначале скажем пару слов о самом производителе. ОАО «Кировский завод» имеет богатый опыт чугунного литья который насчитывает более 250 лет. Помимо отопительных котлов на твердом топливе завод также выпускает газовые, жидкотопливные, печи и камины, а также много различных других изделий из чугуна.

Котел КЧМ-5 является универсальным устройством с очень необычной конструкцией. Давайте подробно рассмотрим в чем особенность этих отопительных приборов.

Устройство и технические характеристики

Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

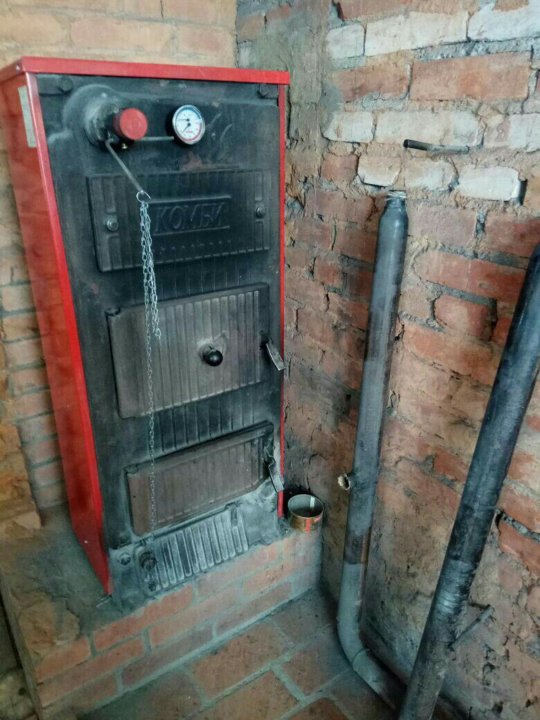

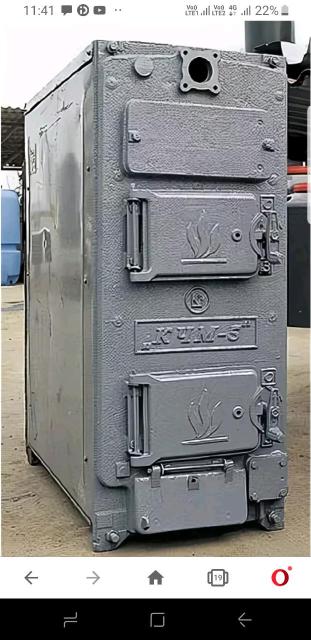

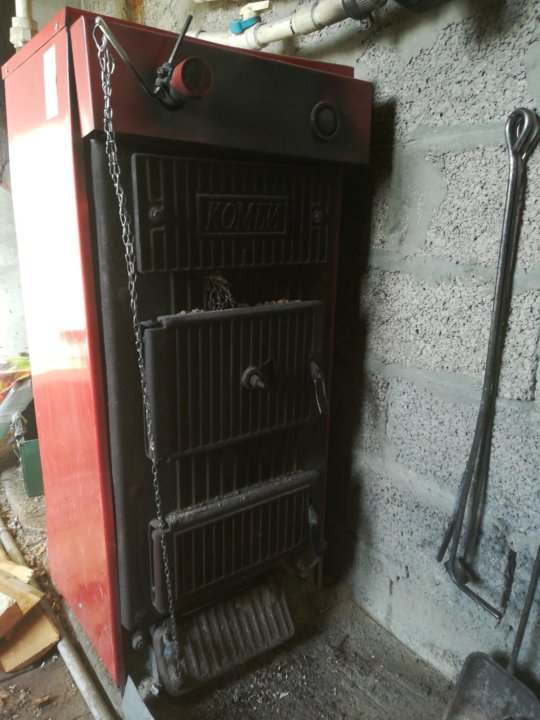

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас.

Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.

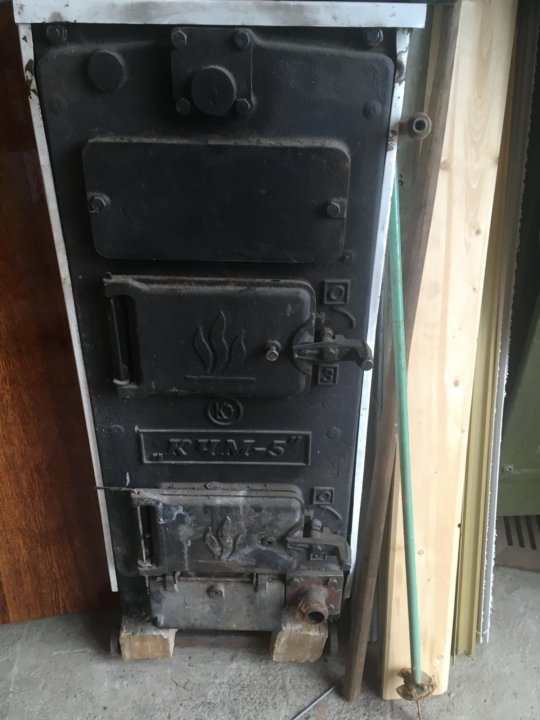

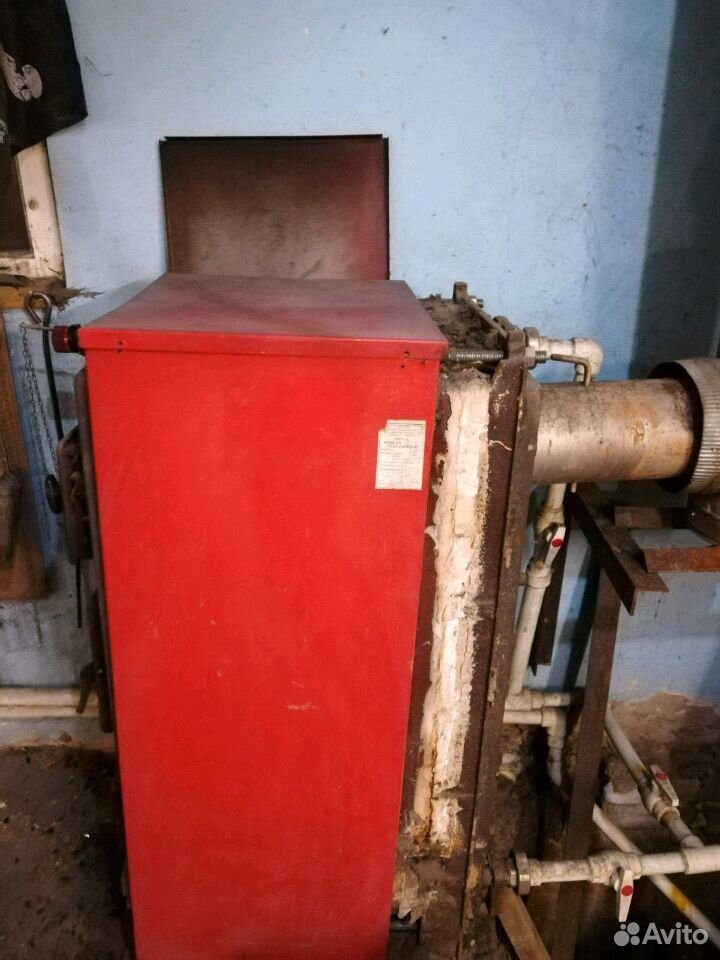

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:

Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.

На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

Рассмотрим основные технические характеристики с официального сайта производителя:

Количество секций	3	4	5	6	7	8	9
Мощность, кВт	21	30	40	50	60	70	80
Площадь помещения, м²	210	300	400	500	600	700	800
КПД не менее, %	78
Расход угля, кг/ч	3,3	4,6	6,1	7,6	9,1	10,6	12,0
Цена, руб	42 900	50 600	57 200	73 700	86 900	96 800	107 250

Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.

Вернуться к оглавлению

Преимущества и недостатки

Итак, какими же достоинствами обладает котел КЧМ-5 по сравнению с его твердотопливными собратьями. Рассмотрим их по порядку:

Благодаря использованию чугуна, испытанной годами конструкции и качеству изготовления, КЧМ-5 прослужит вам не менее 25 лет.
Одним из основных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования, он может быть переведен на другой вид топлива, такой как газ, дизель, топливные гранулы.
Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при работе любого агрегата.

Использование секционного теплообменника позволило создать внушительный модельный ряд различных мощностей от 20 до 80 кВт.
Конструктивные особенности, а также наличие теплоизоляции позволило добиться КПД минимум в 78 процентов при работе на дровах и угле.

Совет: Наиболее предпочтительным топливом на котором достигается лучший КПД является уголь антроцит диаметром 40-60 мм. Дрова следует использовать с влажностью не менее 20%. При более влажном топливе КПД котла будет значительно снижаться.

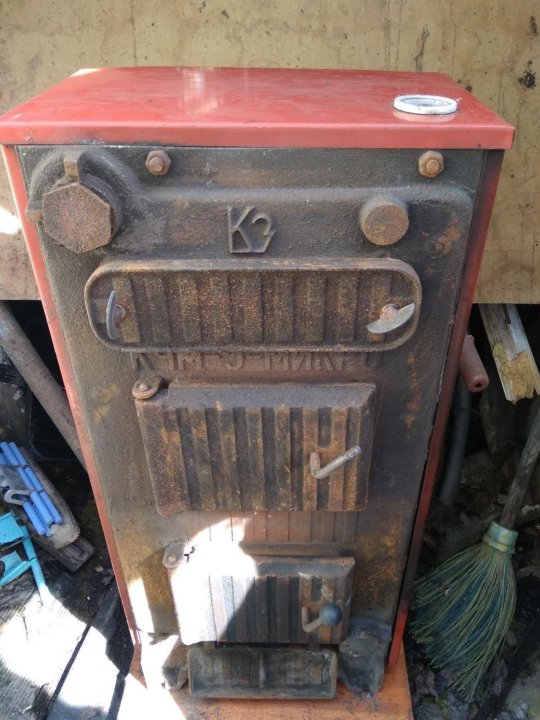

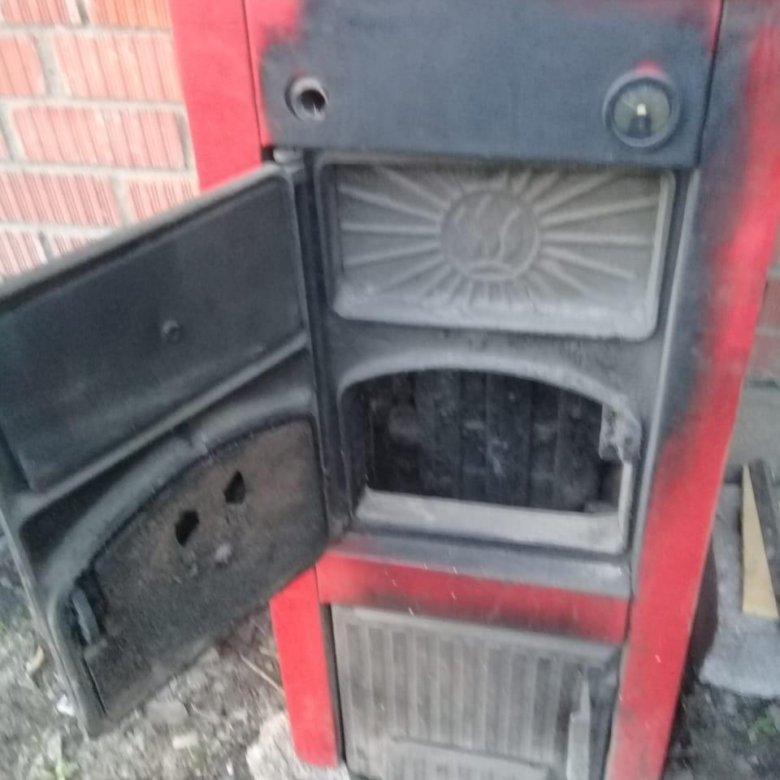

Фото 3: Загрузочная камера бытового котла КЧМ-5

К недостаткам моделей КЧМ следует отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с пиролизными твердотопливными котлами длительного горения. Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной системы дымохода.

Вернуться к оглавлению

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.

Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.

Устройство подключается к системе отопления и дымохода.
Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Вернуться к оглавлению

Отзывы владельцев

Естественное желание любого, кто планирует купить котел КЧМ-5 это узнать об опыте его использования от владельцев частных домов и дач. Приведем несколько отзывов с профильных форумов:

Долго выбирал твердотопливный котел для своего загородного дома, в конечном счеты выбор пал на КЧМ-5. Дом двухэтажный, построен из пенобетонных блоков, утепления нет, чердак и подвал холодные. Установил 7-секционнный КЧМ-5 на 60 кВт. По расходу топлива могу сказать следующее: за отопительный сезон ушло около 70 тонн угля. С учетом отсутствия утепления очень даже неплохо, понятно, что дом надо утеплять и расход будет меньше. Топил в среднем 2 раза в день. Из минусов могу выделить лишь маленький объем зольника. Он быстро заполнялся и приходилось часто чистить. Пришлось его немного модернизировать.
– Сергей Николаевич, Уфа

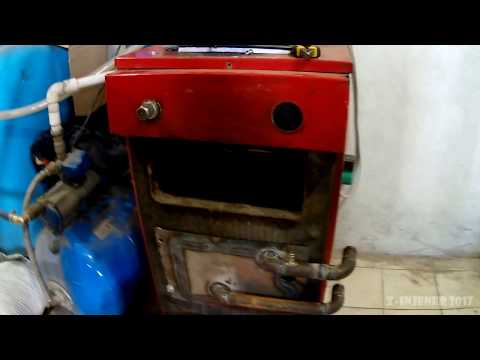

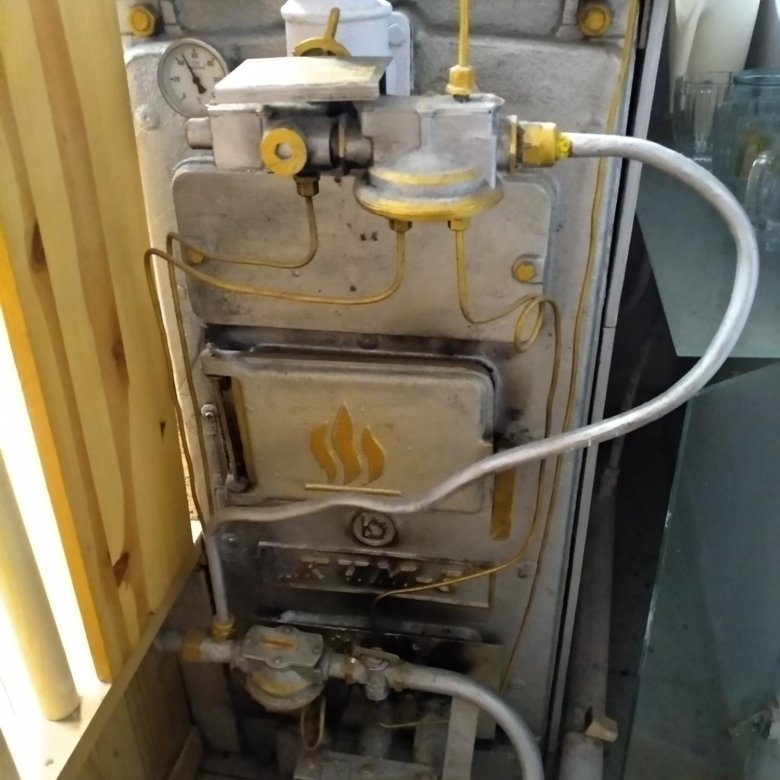

Фото 5: Расширение зольника отопительного котла КЧМ-5

Владею трехэтажным частным домом площадью по 120 м² этаж. Дом утеплен вполне прилично. Для отопления решил купить твердотопливный котел КЧМ-5 комби из 6 секций на 50 кВт. Топлю красноярским бурым углем 2-4 раза в день в зависимости от температуры на улице. Расход угля примерно 3 тонны в месяц. Есть мысли поставить в пару ему электрокотел, чтобы ночью не вставать. Котел пока нравится, КПД конечно низковат по сравнению с импортными моделями, ну зато и цена устройства соответствующая.
– Виктор, Красноярск

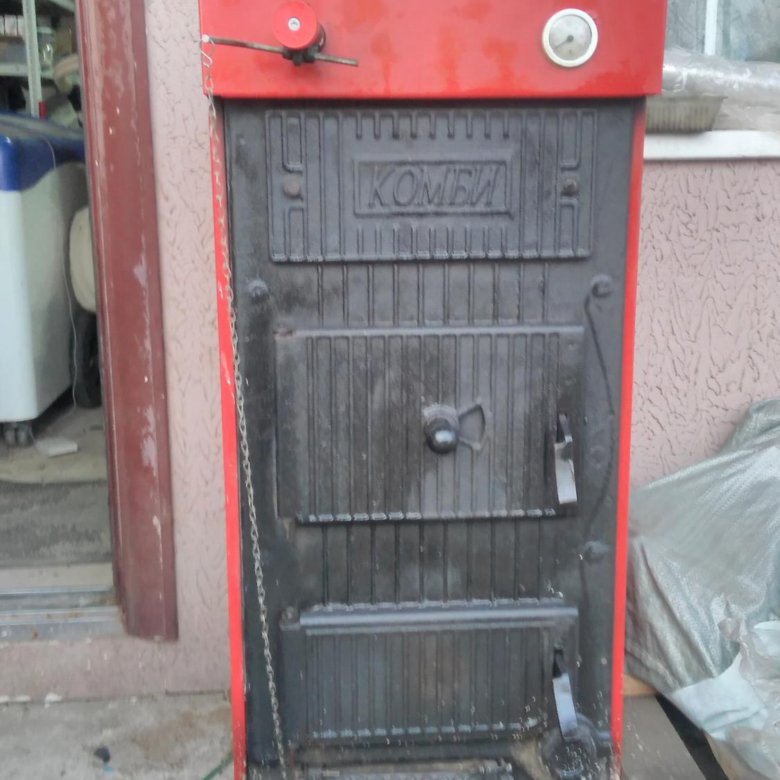

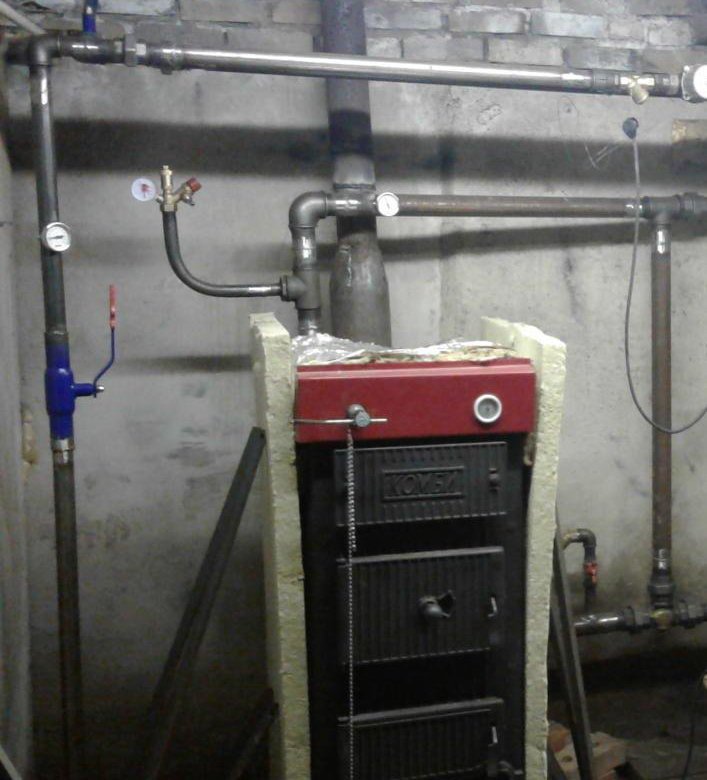

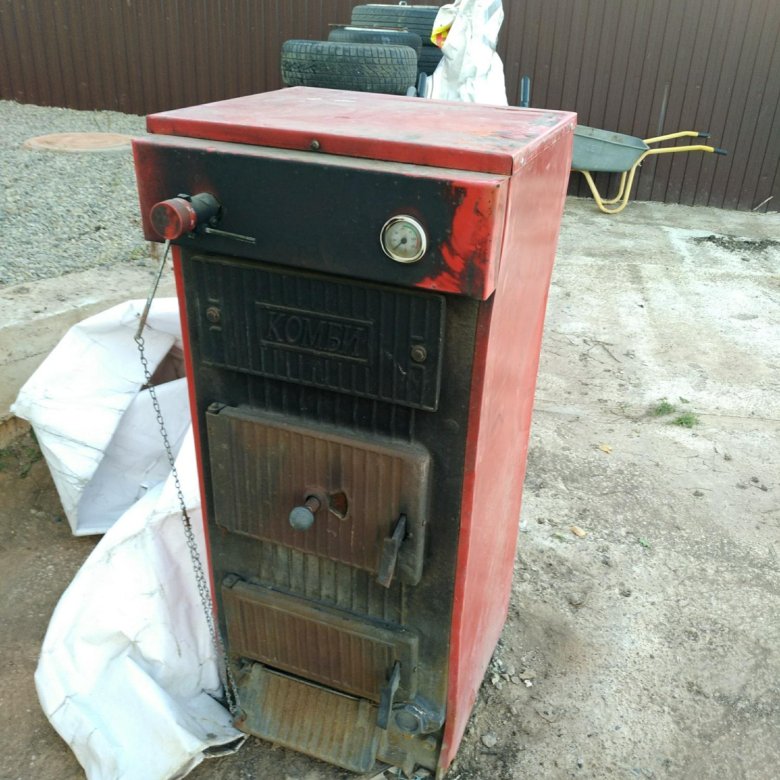

Фото 6: Установка и подключение котла КЧМ-5 в котельной загородного дома

Построил недавно дом загородном, встала проблема его отопления. Площадь дома 240 м² пока утеплен слабо, но работаю над этим. После долгих раздумий установил чугунный котел КЧМ-5. Пока в месяц уходит около 1 — 1,5 тонны угля, думаю после утепления расход снизится вдвое. Очень прельщает возможность перехода на пеллеты, но пока денег нет, все уходит на утепление дома.
– Олег Петрович, Новосибирск

Надеемся наш обзор помог вам разобраться, что это за зверь такой котел КЧМ-5. В дополнение к изложенному посмотрите видео об этих устройствах:

Вернуться к оглавлению Заключение

Как вы видите из нашего обзора, КЧМ-5 надежные и долговечные устройства. Их универсальность с легкостью позволяет перейти на другой вид топлива в случае необходимости, а чугунный теплообменник прослужит десятилетия. Если вы ищете недорогой и надежный твердотопливный отопительный котел, то советуем вам внимательно присмотреться к КЧМ-5.

Котлы КЧМ-5-К Комби

На главную
Отопительное оборудование
Твердотопливные котлы
КЧМ-5-К «Комби»

Назначение:Отопление
Топливо:антрацит,
уголь,
дрова,
торф
Производитель:ОАО «Кировский завод»
Страна производства:Россия
Гарантия:30 месяцев

Цены не окончательные — действует ряд скидок! Осуществляем доставку по всей России.

Универсальный котел КЧМ-5-К предназначен для теплоснабжения индивидуальных домов, бань, душевых и саун. Котел работает на твердом, газовом или жидком топливе.

Твердотопливные котлы КЧМ-5-К предназначены для сжигания твердого топлива: сортированный антрацит (основное, расчетное), бурый уголь, каменный уголь, дрова, брикеты торфа, фрезерный торф.

Наиболее пригодным топливом является антрацит с зернистостью 40-60 мм. Однако, можно сжигать антрацит и кокс с зернистостью 20-40 мм. При наличии достаточной тяги в трубе (25-30 Па) можно сжигать и неспекающийся каменный уголь с зернистостью 30-50 мм и зернистостью 50-80 мм (куски). Для достижения номинальной мощности котла необходимо поддерживать слой топлива 150-200 мм над колосниковой решеткой котла при разрежении за котлом 20-40 Па.

Для получения нормального горения топлива необходимо использовать дрова с максимальной влажностью до 20%.

Эти виды топлива должны иметь теплотворную способность в пределах 12-15 МДж/кг и влажность до 20%.

При использовании дров или дополнительных видов топлив теплопроизводительность котла снижается на 20-35%.

Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.

Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.

Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.

Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.

Для определения температуры котловой воды служит капиллярный термометр, устанавливаемый в водяную полость передней секции.

	Количество секций	Тепловая мощность	Площадь отопления	Цена, Р
КЧМ-5-К-21-03 с тягорегулятором	3 шт	21 кВт	150…210 м²	74 420
КЧМ-5-К-21-05 с дутьевым вентилятором	3 шт	21 кВт	150…210 м²	76 810
КЧМ-5-К-30-03 с тягорегулятором	4 шт	30 кВт	210…300 м²	90 840
КЧМ-5-К-30-05 с дутьевым вентилятором	4 шт	30 кВт	210…300 м²	93 310
КЧМ-5-К-40-03 с тягорегулятором	5 шт	40 кВт	280…400 м²	97 680
КЧМ-5-К-40-05 с дутьевым вентилятором	5 шт	40 кВт	280…400 м²	100 160
КЧМ-5-К-50-03 с тягорегулятором	6 шт	50 кВт	350…500 м²	132 090
КЧМ-5-К-50-05 с дутьевым вентилятором	6 шт	50 кВт	350…500 м²	132 090
КЧМ-5-К-60-03 с тягорегулятором	7 шт	60 кВт	420…600 м²	151 390
КЧМ-5-К-60-05 с дутьевым вентилятором	7 шт	60 кВт	420…600 м²	151 390
КЧМ-5-К-70-03 с тягорегулятором	8 шт	70 кВт	490…700 м²	165 170
КЧМ-5-К-70-05 с дутьевым вентилятором	8 шт	70 кВт	490…700 м²	166 820
КЧМ-5-К-80-03 с тягорегулятором	9 шт	80 кВт	560…800 м²	183 480
КЧМ-5-К-80-05 с дутьевым вентилятором	9 шт	80 кВт	560…800 м²	185 960

Котлы комбинированные КЧМ-5 К мощностью от 21, 30, 40, 50, 60, 70, 80 кВт

Котел КЧМ 5 КОМБИ универсальный предназначен для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, изготавливается по техническим условиям и в соответствии с ГОСТ 20548, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Котёл КЧМ 5 КОМБИ выпускается в двух вариантах: для внутреннего рынка и для экспортных поставок. Котлы предназначенные для внутреннего рынка имеют торговую марку “Комби”, котлы предназначенные для экспортных поставок – “Vidra”. Котлы “Vidra” собираются без применения асбестосодержащих материалов.
Котел предназначен для сжигания:
– твёрдого топлива: сортированный антрацит (основное,расчетное), бурый уголь по ГОСТ 14834-86, каменный уголь ГОСТ 8163-87, дрова по ГОСТ 3243-88, брикеты торфа ГОСТ 9963-84, фрезерный торф ГОСТ 13672-76;
– газового топлива: природный газ низкого давления ГОСТ 5542-87, сжиженный газ ГОСТ 20448-90;
– жидкого топлива: жидкое топливо ГОСТ 305-82, печное топливо, отработанное масло, мазут и тд.

Устройство котла КЧМ 5 К

В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.
Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.
Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.
Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.
Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.
В котлах с количеством секций до пяти включительно устанавливается между
передней и средней секцией перегораживающий лист, удлиняющий конвективный газоход котла. При использовании газообразного и жидкого топлива перегораживающий лист устанавливается на котлы всех секционностей.
Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.

Виды используемого твердого топлива

– Уголь. Наиболее пригодным топливом является антрацит с зернистостью 40-60мм, однако можно сжигать антрацит и кокс с зернистостью 20-40мм (орех 2). При наличии достаточной тяги в трубе (25-30 Па) можно сжигать и неспекающийся каменный уголь с зернистостью 30-50мм (орех 1) и зернистостью 50-80 мм (куски). Для достижения номинальной мощности котла необходимо поддерживать слой топлива 150-200 мм над колосниковой решёткой котла при разрежении за котлом 20-40 Па
-Древесина. Для получения нормального горения топлива необходимо использовать дрова с максимальной влажностью до 20 %.

В качестве дополнительного топлива можно использовать отходы древесины, такие как, деревянная щепа, стружка, гранулы или древесные брикеты. При сжигании небольших кусков дерева (щепы, стружки, гранул) необходимо в нижнюю часть камеры сжигания положить полена, чтобы топливо не падало в зольник. Подкладывание поленьев способствует равномерному горению.
Эти виды топлива должны иметь теплотворную способность в пределах 12 – 15 MДж/кг и влажность до 20 %.
При использовании дров или дополнительных видов топлива теплопроизводительность котла снижается на 20-35 %.

НАШЕ ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ!

Почему выбирают нас?

КЧМ-5-К-03М1 7с

КЧМ-5-К-03М1 8с

КЧМ-5-К-03М1 9с

Как к Вам обращаться?

Телефон:*

E-mail:

Пригласить нас в тендер!
Нажимая кнопку “Пригласить нас в тендер!”, вы даете согласие на обработку персональных данных

Ваша заявка принята. Наш менеджер свяжется с вами в ближайшее время.

Запчасти для котлов КЧМ-5-К
Kотлы отопления
Газовые напольные
Газовые котлы BaltGaz
Газовые котлы Siberia
Газовые котлы Baxi
Газовые котлы Buderus
Газовые котлы Ferroli
Напольный газовый котел PEGASUS D
Напольный газовый котел PEGASUS F3 N 2S
Газовые котлы Protherm
Газовые котлы Sime
Газовые котлы Vaillant
Газовые котлы Viessmann
Газовые котлы СТЭН
Газовые котлы АОГВ (АКГВ) ОАО “Боринское”
Газовые котлы Ишма ОАО “Боринское”
Газовые котлы АОГВ ( АКГВ) ОАО “ЖМЗ”
Газовые котлы Луч
Газовые настенные
Настенные котлы Arderia
Одноконтурные котлы Arderia S
Одноконтурные котлы Arderia SB с возможностью подключения бойлера для ГВС
Двухконтурные битермические котлы Arderia B
Двухконтурные котлы с пластинчатым теплообменником Arderia D
Двухконтурные котлы с разделенными теплообменниками и открытой камерой сгорания Arderia D Atmo
Настенные котлы Baxi
Настенные котлы Buderus
Настенные котлы Ferroli
Настенные котлы Vaillant
Настенные котлы Viessmann
Настенные котлы Protherm
Настенные котлы NEVA Lux ( Нева Люкс)
Дизельные
Roca
Дизельные котлы NAVIEN (Навьен)
Сатурн
Комбинированные (дизель/газ)
Котлы Ferroli
Котлы Protherm
Котлы Roca
Котлы Sime
Пиролизные
Буржуй
БУРЖУЙ-К “Стандарт”
БУРЖУЙ-К с автоматическим тягорегулятором и контуром ГВС
БУРЖУЙ-К с автоматическим тягорегулятором и контуром термической безопасности
Тепловъ
Тепловъ – бытовые котлы серии Т
Тепловъ – Модернъ серии М
Тепловъ – Универсалъ серии ТУ без автоматики
Тепловъ – Универсалъ серии ТА с автоматикой
Тепловъ – промышленные котлы серии Т
Тепловъ – промышленные котлы серии ТА Универсал
Траян
Траян – Д ( Бюджетная серия)
Траян – Т (Оптима)
Траян – ТР ( Перфект)
Траян – ТМ ( Промышленные котлы)
Комплектующие для котла Траян
Хамстер – ТПГ
Lavoro Eco K (Лаворо Эко К)
Пеллетные
Lavoro (Лаворо)
Пеллетные котлы с ретортной горелкой Lavoro LR
Пеллетные котлы с факельной горелкой Lavoro LF
Котлы Тепловъ
Котлы Dragon
Котлы Куппер
Пеллетные горелки и бункеры Теплодар
Пеллетные котлы Куппер Карбо Теплодар
Пеллетные котлы Куппер ОВК Теплодар
Пеллетные котлы Куппер ОК Теплодар
Пеллетные котлы Куппер ПРО (2. 0) Теплодар
Пеллетные котлы Куппер Эксперт Теплодар
Котлы Zota
Zota Bulat (Зота Булат)
Zota Focus (Зота Фокус)
Zota Forta (Зота Форта)
Zota Magna (Зота Магна)
Zota Master (Зота Мастер)
Zota MIX (Зота Микс)
Zota Optima (Зота Оптима)
Zota Pellet S (Пеллет С)
Zota Pony (Зота Пони)
Zota STAHANOV (Зота Стаханов)
Zota Тополь – ВК
Zota Тополь-М
Твердотопливные
Gefest ( Гефест )
Тепловъ
Теплотерм
Buderus ( Будерус )
Dakon ( Дакон )
Dragon ( Драгон )
Dragon Mini 10 (Драгон Мини)
Dragon TA (Драгон ТА)
Dragon KR (Драгон КР)
Dragon Smart (Драгон Смарт)
Dragon Bio SE (Драгон Био СЕ)
Dragon Bio SBE (Драгон Био СБЕ)
Dragon Bio SLE (Драгон Био СЛЕ)
Dragon Bio SBLE (Драгон Био СБЛЕ)
Dragon Auto (Драгон Авто)
KENTATSU FURST Elegant
KENTATSU FURST Max
Lavoro (Лаворо)
Бытовые котлы с автоматикой Lavoro Eco L
Бытовые котлы с удлиненной топкой Lavoro Eco XL
Бытовые угольные котлы Lavoro Carbone LC
Бытовые котлы Lavoro Eco M
Промышленные котлы с автоматикой Lavoro L
Промышленные классические котлы Lavoro Eco P
PARTNЁR (ПАРТНЁР)
Protherm ( Протерм )
Roda ( Рода )
Stoker (Стокер)
Viadrus ( Виадрус )
Zeus (Зевс)
Zota (Зота)
Zota Bulat Turbo (Зота Булат Турбо)
Zota Lava (Зота Лава)
Zota Magna (Зота Магна)
Zota Master X (Мастер Х)
Zota Тополь ВК
Zota Carbon (Зота Карбон)
Zota Енисей (Зота)
Zota MIX (Зота Микс)
Zota Bulat (Булат)
Zota Master (Мастер)
Zota Box (Бокс)
Zota Тополь М
ДОН
Каракан
Кобальт
Куппер (Купep)
Твердотопливные котлы Куппер ОК
Твердотопливные котлы Куппер ОВК
Твердотопливные котлы Куппер Практик
Твердотопливные котлы Куппер 2. 0
Твердотопливные котлы Куппер Эксперт
Твердотопливные котлы Куппер Карбо
Твердотопливные котлы Куппер с газовой горелкой
Комплектующие для твердотопливных котлов Куппер Теплодар
КЧМ 5 (г.Киров)
Котел КЧМ-5-К
Комплектующие для котла КЧМ
Запчасти для котлов КЧМ-5-К
КЧМ KRONTIF ( кчм кронтиф)
Мозырь
ОЧАГ
Сибирь
СТЭН mini
Термофор
УЮТ
Электрические
Электрические котлы Arderia
Электрические котлы STOUT
Электрические котлы Protherm
Электрические котлы Warmos <<Комфорт>>
Электрические котлы Warmos <<Комфорт>> M
Электрические котлы Zota (Зота)
Электрические котлы Zota Balance
Электрические котлы Zota Econom
Электрические котлы Zota Prom
Электрические котлы Zota “Lux”
Электрические котлы Zota MK S
Электрические котлы РЭКО
Электрические котлы Руснит
Электрические котлы Руснит Н, Нм
Электрические котлы Руснит-Кантри
Электрические котлы СТЭН
Электрические котлы ЭОВ
Комплектующие для твердотопливных котлов
Автоматика
Блоки ТЭНов
Газовые горелки
Комплектующие
Электрокомплекты
Радиаторы отопления
Алюминиевые
Millennium
RemSan
ASB
Calidor
Nova Florida Extra Therm
Exclusivo
Experto
Faral
Ferroli
Global
Rifar Alum
Rifar Alum Ventil (нижнее подключение)
Sira Alux
Биметаллические
RemSan
Alustal
Rifar
Sira
Global
Стальные панельные
Kermi
Kermi FK O ( Боковое подключение)
Kermi FK V ( Нижнее подключение)
Axis
Axis classic (боковое подключение)
Axis ventil (нижние подключение)
Copa
Copa ( Боковое подключение)
Copa VR (нижние подключение)
Стальные трубчатые
Arbonia
Чугунные
Чугунные радиаторы МС
Ретро радиаторы
Комплектующие к радиаторам
Печи
Печи-камины
Камины Теплодар
Печи отопительные (газогенераторные)
Печи отопительные Березка
Березка BULYK
Березка BulyRu
Печи отопительные Ермак Stoker
Печи отопительные Клондайк
Печи отопительные Пегас
Печи отопительные Сибирь БВ
Печи отопительные Теплодар
Печь отопительная БУРАН
Печи отопительные Траян
Печи для бани и сауны
Дровяные
Электрические
Баки, расширительные баки и гидроаккумуляторы
Баки для воды
Серия ATV/ATV BW
Серия ATP/ QUADRO W
Серия COMBI/COMBI BW
Серия ATH
Баки для душа
Комплектующие для баков
Гидроаккумуляторы
Гидроаккумуляторы Aquasystem
Гидроаккумуляторы Reflex
Гидроаккумуляторы Wester
Гидроаккумуляторы Джилекс
Мембраны для гидроаккумуляторов
Мембрана для гидроаккумулятора Aquasystem ( Аквасистем)
Мембрана для гидроаккумулятора Wester ( Вестер)
Мембрана для гидроаккумулятора Elbi
Мембрана для гидроаккумулятора Uni-Fitt (Юнифит)
Мембрана для гидроаккумулятора Джилекс
Комплектующие для гидроаккумулятора и расширительного бака
Расширительные баки для системы отопления
Расширительные баки Джилекс
Расширительные баки Aquasystem
Расширительные баки Wester
Расширительные баки Reflex
Расширительный бак открытого типа из нержавеющей стали
Расширительный бак открытого типа из стали
Расширительные баки для системы ГВС
Wester
Топливные баки Aquatech
Дымоходы
Феррум
Адаптеры
Дымоходные трубы (0,5 мм)
Дымоходные трубы (0,8 мм)
Заглушка с конденсатоотводом
Зонты
Колено (0,5 мм)
Колено (0,8 мм)
Консоль
Конуса
Оголовки на сэндвич
Площадки монтажные
Старт сэндвичи
Сэндвич колено (0,5 мм)
Сэндвич колено (0,8 мм)
Сэндвич тройник (0,5 мм)
Сэндвич тройник (0,8 мм)
Сэндвич труба (0,5 мм)
Сэндвич труба (0,8 мм)
Тройники (0,5 мм)
Тройники (0,8 мм)
Фланцы
Хомуты
Шибера
Дополнительно
Водонагреватели и бойлеры
Буферные накопители
Бойлеры
ACV
PROTHERM
Навесной
Напольный
DRAZICE
Навесные
Бойлера вертикальные навесные комбинированные (ОКС)
Бойлера вертикальные навесные комбинированные (ОКС/1м2)
Бойлера вертикальные навесные косвенного нагрева (ОКС NTR/Z)
Бойлера горизонтальные навесные комбинированные (ОКСV)
Бойлера горизонтальные навесные косвенного нагрева (ОКСV NTR)
Напольные
Бойлера напольные комбинированные (ОКСЕ NTR, NTRR)
Бойлера напольные косвенного нагрева (ОКС NTR, NTRR)
Бойлера напольные косвенного нагрева гранёной формы (ОКН NTR)
Бойлера напольные косвенного нагрева гранёной формы с верхними выводами (ОКН NTR/HV)
Бойлера напольные косвенного нагрева с верхними выводами (ОКС NTR/HV)
Бойлера напольные косвенного нагрева с возможностью подключения ТЭНа (ОКС NTR, NTRR/1, NTR/HP)
Бойлера напольные косвенного нагрева с возможностью подключения ТЭНа (ОКС NTR/BP, NTRR/BP)
GORENJE
Arderia
Hajdu
Газовые колонки
Electrolux
Neva
Ладогаз ( г. Тула )
Искра
Дровяные колонки
Дровяные колонки в сборе
Баки для дровяной колонки
Топки для дровяной колонки
Комплектующие для дровяной колонки
Электрические накопительные
Electrolux
Garanterm
Thermex
Запчасти для водонагревателей
ТЭНы к водонагревателям
Термостаты к водонагревателям
Аноды к водонагревателям
Насосы
Циркуляционные насосы
Циркуляционные насосы Pedrollo
Циркуляционные насосы Wester
Циркуляционные насосы Leberg
Циркуляционные насосы Джилекс
Циркуляционные насосы Zota
Циркуляционные насосы Zota RING
Насосы для дренажа и канализации
Насосы Pedrollo для дренажа и канализации
Pedrollo ТOP MULTI (колодезные)
Pedrollo TOP (дренажные)
Pedrollo RX (дренажные)
Pedrollo RX VORTEX (дренажные)
Pedrollo ZX1 (фекальные)
Pedrollo VX (фекальные)
Pedrollo BC (фекальные)
Pedrollo МС (фекальные)
Pedrollo DCm (дренажные)
Аксессуары для насосов
Pedrollo PVXC
Pedrollo PVXCm
Pedrollo PMCm
Pedrollo ZDm
Pedrollo PMC
Насосы Джилекс серии “Дренажник” для дренажа и канализации
Скважинные насосы
Скважинные насосы Джилекс серии “Качан”
Скважинные насосы Pedrollo
Скважинные насосы Водолей
Скважинные насосы Джилекс серии ” Водомет”
Канализационные установки
Канализационные установки SFA
Насосные станции
Насосные станции VECTOR PUMP
Насосные станции Pedrollo
Насосные станции AQUATECHNICA – удобство использования для вашего дома и дачи
Насосные станции Джилекс серии Джамбо
Поверхностные насосы
Поверхностные насосы VECTOR PUMP
Поверхностные насосы Pedrollo
Поверхностные насосы AQUATECHNICA
Поверхностные насосы Джилекс серии Джамбо
Вибрационные насосы
Насос Водолей (г. Киров)
Насос Ливнь (г.Ногинск)
Насос Малыш (г. Ливны)
Насос Малыш (г.Бавлены)
Насос Ручеек (г.Могилёв)
Погружные насосы для колодца
Погружные насосы Pedrollo для колодцев
Погружные насосы Джилекс серии Водомет А для колодцев
Повысительные насосы
Насосы поддержания давления Pedrollo
Автоматика и принадлежности
Пульт управления насосом
Блок автоматики управления насосом
Реле давления управления насосом
Штуцер 5-ти ходовой
Манометр
Оголовок для скважины
Трос для насоса
Кабель для насоса
Поплавковый выключатель
Датчик сухого хода для насоса
Комплектующие для системы отопления
Удаленное управление системой отопления
Комплектующие
Насосные группы
Распределительные системы
Топливные брикеты
Шкафы сантехнические распределительные
Антифриз для отопления
DIXIS
Hot Blood
Теплый ДОМ
Средство для очистки теплотехнических поверхностей
Комплектующие для системы водоснабжения
Кессоны для скважин
Оборудование для бассейнов
Химия для бассейнов
Альгициды для бассейнов (пр-во Германия)
Альгициды для бассейнов (пр-во Россия)
Зимние консерванты для бассейнов
Кислородосодержащие реагенты
Коагулянты для бассейнов (пр-во Германия)
Коагулянты для бассейнов (пр-во Россия)
Очистители для бассейнов
Регуляторы уровня рН (пр-во Германия)
Регуляторы уровня рН (пр-во Россия)
Тестеры для бассейнов
Хлорсодержащие реагенты (пр-во Германия)
Хлорсодержащие реагенты (пр-во Россия)
Различные товары
Декоративные канаты
Натуральные заборы
Сантехника
Умывальник тюльпан
Monaco
Мебель для ванной комнаты
Монако (Monaco)
Коллекция Астерия
Унитазы
Monaco (Монако)
Style lux
Биде
Биде Monaco VB3
Система очистки воды
Фильтры для воды
Септики
Биоактиваторы
Очистные станции
Ekodin TW
Моноблок-T
Флексидиблок
Септик Танк
Трубы и фитинги
Сварочные аппараты
Полипропиленовые трубы
PRO AQUA
Dizayn
Металлопластиковые трубы
Henco
Valtec
Предохранительная арматура
Клапаны обратные
Клапаны предохранительные
Клапаны электромагнитные
Редукторы давления
Лидеры продаж
СанТехРесурс
У НАС СНОВА НОВИНОЧКИ!
08. 08.2019
Новая мини-котельная уже в продаже!
06.06.2019
Все новости
Лучшая цена Хиты продаж Новинки
Шланг душевой метал. рус/рус 1…
93 Р
В корзину
93606
Шланг душевой метал. рус/рус 1,5м
./images/cache/data/product/00000093606-38×38.jpg
93606
93.00
1
Кран шаровой ” BUGATTI” с амер…
1 582 Р
В корзину
4268
Кран шаровой ” BUGATTI” с американкой ДУ-32
./images/cache/data/product/00000004268-38×38.jpg
4268
1582.00
1
Кран шаровой ” BUGATTI” вн./на…
467 Р
В корзину
1230
Кран шаровой ” BUGATTI” вн./нар. ДУ-20
./images/cache/data/product/00000001230-38×38. jpg
1230
467.00
1
Шланг душевой метал. рус/имп 1…
93 Р
В корзину
93605
Шланг душевой метал. рус/имп 1,5м
./images/cache/data/product/00000093605-38×38.jpg
93605
93.00
1
Труба гибкая к сифону “Элит” 9…
45 Р
В корзину
93863
Труба гибкая к сифону “Элит” 900 мм
./images/cache/no_image-38×38.jpg
93863
45.00
1
Смеситель д/умывальника Iddis …
2 349 Р
В корзину
6134
Смеситель д/умывальника Iddis Classic 19001E1
./images/cache/data/product/00000006134-38×38.jpg
6134
2349.00
1
Кран шаровой ” BUGATTI” с амер. ..
422 Р
В корзину
1231
Кран шаровой ” BUGATTI” с американкой ДУ-15
./images/cache/data/product/00000001231-38×38.jpg
1231
422.00
1
Водосчетчик ЭКОМЕРА-15У монт….
689 Р
В корзину
97066
Водосчетчик ЭКОМЕРА-15У монт. дл. 110мм , tmax=90C, с кчм поверка 6/6 лет г/х
./images/cache/data/product/00000097066-38×38.jpg
97066
689.00
1
Кран шаровой STC Solo ДУ-25 вн…
407 Р
В корзину
6433
Кран шаровой STC Solo ДУ-25 вн.-вн.
./images/cache/data/product/00000006433-38×38.jpg
6433
407.00
1
Смеситель д/умывальника Onix …
745 Р
В корзину
115603
Смеситель д/умывальника Onix A1106, на шпильке
. /images/cache/data/product/00000115603-38×38.jpg
115603
745.00
1
Муфта медная 15 (пайка)
34 Р
В корзину
484
Муфта медная 15 (пайка)
./images/cache/data/product/00000000484-38×38.jpg
484
34.00
1
Фильтр на кран -09
899 Р
В корзину
100639
Фильтр на кран -09
./images/cache/data/product/00000100639-38×38.jpg
100639
899.00
1
Кран шаровой ” BUGATTI” вн./вн…
304 Р
В корзину
1223
Кран шаровой ” BUGATTI” вн./вн. ДУ-15
./images/cache/data/product/00000001223-38×38.jpg
1223
304.00
1
Кран шаровой ” BUGATTI” вн. /на…
313 Р
В корзину
1229
Кран шаровой ” BUGATTI” вн./нар. ДУ-15
./images/cache/data/product/00000001229-38×38.jpg
1229
313.00
1
Водонагреватель ZANUSSI ZWH/S …
22 790 Р
В корзину
125158
Водонагреватель ZANUSSI ZWH/S 80 Splendore Dry
./images/cache/no_image-38×38.jpg
125158
22790.00
1
Гофросифон Flexiplast
62 Р
В корзину
975
Гофросифон Flexiplast
./images/cache/no_image-38×38.jpg
975
62.00
1
Клапан предохранительный Flamc…
1 300 Р
В корзину
101929
Клапан предохранительный Flamco FlopressAG+Mano 1/2″NF 3 бар 1/2″х1/2″ с маном.
./images/cache/data/product/00000101929-38×38.jpg
101929
1300.00
1
Котел твердотопливный КОТВ-25…
24 926 Р
В корзину
3835
Котел твердотопливный КОТВ-25″Дымок” с/о.
./images/cache/data/product/00000003835-38×38.jpg
3835
24926.00
1
Радиатор биметалл. S19 BM 500/…
540 Р
В корзину
120345
Радиатор биметалл. S19 BM 500/78 120Вт Benarmo
./images/cache/no_image-38×38.jpg
120345
540.00
1
Кран шаровой латунный Ду- 15 в…
205 Р
В корзину
120736
Кран шаровой латунный Ду- 15 вн/вн LD Pride рычаг (80)
./images/cache/no_image-38×38.jpg
120736
205. 00
1
Кран шаровой ” BUGATTI” с амер…
по запросу
В корзину
117170
Кран шаровой ” BUGATTI” с американкой ДУ-20 626 арт. ARIZONA
./images/cache/no_image-38×38.jpg
117170
1
Кран шаровой ” BUGATTI” вн./на…
1 517 Р
В корзину
4267
Кран шаровой ” BUGATTI” вн./нар. ДУ-40
./images/cache/data/product/00000004267-38×38.jpg
4267
1517.00
1
Водонагреватель Ariston ABS PR…
по запросу
В корзину
94563
Водонагреватель Ariston ABS PRO ECO 50V верт. (Гарантия 1год)
./images/cache/data/product/00000094563-38×38.jpg
94563
1
СИФОН для поддона WIRQUIN 11/2. ..
175 Р
В корзину
94633
СИФОН для поддона WIRQUIN 11/2*40
./images/cache/no_image-38×38.jpg
94633
175.00
1
Кран шаровой STC Solo ДУ-20 с …
337 Р
В корзину
6441
Кран шаровой STC Solo ДУ-20 с амер.
./images/cache/data/product/00000006441-38×38.jpg
6441
337.00
1
Гибкая труба WIRQUIN 1 1/2 *4…
32 Р
В корзину
974
Гибкая труба WIRQUIN 1 1/2 *40/50 800мм (GT 1045)
./images/cache/data/product/00000000974-38×38.jpg
974
32.00
1
Насос скважинный центробежный …
11 350 Р
В корзину
113506
Насос скважинный центробежный PUMPMAN 4SM2-8F d100 0,37кВт H=48мQ=3,6м3 корп. и колеса нерж каб.20м
./images/cache/data/product/00000113506-38×38.jpg
113506
11350.00
1
Кран шаровой STC Solo ДУ-25 с …
508 Р
В корзину
6442
Кран шаровой STC Solo ДУ-25 с амер.
./images/cache/data/product/00000006442-38×38.jpg
6442
508.00
1
устройство, мощность, установка и подключение
Твердотопливные котлы КЧМ-5 являются уникальным продуктом, поскольку при определенном оборудовании для их работы можно использовать разные виды топлива. Вариативная мощность устройства от 20 до 80 кВт позволяет отапливать помещения до 960 кв. м. Эти модели оборудованы регуляторами потока воздуха и тяги, что придает им экономичность, простоту в использовании и высокую длительность горения.
Содержание статьи:
1 Особенности моделей
2 Плюсы и минусы твердотопливных котлов
3 Строение и технические характеристики КЧМ-5
4 Популярные модели
5 Особенности монтажа и подключения
6 Отзывы пользователей
Особенности моделей
Котлы, использующие для работы твердые виды топлива, являются генераторами тепла. Их устанавливают для отопления помещений, в которых отсутствует возможность подключения к магистральному газопроводу. Это гораздо дешевле подсоединения к общей сети и проще в техническом плане.
Твердотопливные модели КЧМ способны отапливать помещения до 960 кв. м. благодаря возможности установки дополнительных секций. В качестве топлива для данных котлов используют:
уголь;
дрова;
пеллеты;
торфяные брикеты;
топливные гранулы.
Обратите внимание! В будущем владельцы данных аппаратов могут обновить оборудование и перейти на другие виды топлива. Это делает КЧМ-5 универсальным и простым при обогреве помещений.
Плюсы и минусы твердотопливных котлов
Использование твердотопливных котлов обусловлено множеством преимуществ данного оборудования. К ним относятся:
Длительный срок эксплуатации. Качественный чугунный корпус гарантирует не менее 25 лет службы котла. При этом аппарат не теряет своих потребительских свойств.
Простота в обслуживании. Конструкция оборудования не вызывает проблемы в плане самостоятельного технического обслуживания. Обычный пользователь может проводить замену используемого энергоносителя по своему желанию.
Универсальность. При покупке котла в комплекте идут дополнительные детали, благодаря чему можно переоборудовать устройство под любой вид топлива.
Высокий КПД. Качественная теплоизоляция корпуса и другие инженерные решения способствуют высокой эффективности обогрева, которая составляет не менее 78%.
Возможность модернизации. Мощность и количество тепла зависит от количества секций в теплообменнике. Пределы мощности оборудования составляют от 20 до 80 кВт, что делает его наиболее гибким решением при использовании твердого топлива в индивидуальной сети отопления.
Обратите внимание! Высокие показатели эффективности достигаются за счет качественного топлива. Наиболее подходящим видом угля для данного котла является антрацит с фракцией до 60 мм. При использовании древесины её влажность не должна превышать 20%.
Среди недостатков твердотопливных котлов КЧМ-5 наиболее важным является высокий расход топлива и малое время непрерывной работы без вмешательства человека. Помимо этого, в сравнении с газогенераторными устройствами эти аппараты сильно уступают в КПД. Также данное оборудование нуждается в постоянной чистке ввиду большого количества пепла и золы, которое остается после сгорания дров или угля.
Строение и технические характеристики КЧМ-5
Для эффективного использования котла и работы с ним в будущем нужно знать его строение. Устройство состоит из нескольких деталей:
Секции для топлива.
Дверца для очищения дымохода.
Отверстие для помещения топлива внутрь.
Шибер.
Шуровочные дверцы.
Дверца для чистки котла от пепла и золы.
Выход под дымоход.
Заглушки для контуров водонагревателя.
Приборная панель.
Регуляторы котловой тяги.
Цепи регулятора тяги.
Фланец-заглушка.
Листовая заслонка.
Обратите внимание! Котел имеет передние, задние и средние секции. Во всех отделах имеется теплоизоляция, снижающая потери тепловой энергии. Внешне аппарат обделан чехлом из стали.
Технические характеристики твердотопливного котла КЧМ-5:
Количество секций — от3 до 9.
Мощность — 20-80 кВт, в зависимости от количества секций.
Размеры — 50×71,5-143,5см.
Вес — 235-600 кг.
Объем топки — 35-155 куб. м.
Размеры топки — 32×21-93см.
Размеры патрубка для выведения дыма — 15,3-20,3 см.
Объем водяного бака — 35-107 куб. м.
Популярные модели
Наиболее популярными моделями котлов на твердом топливе являются КЧМ-5 и КЧМ Микро. КЧМ-5 представляет собой стандартную версию устройства. Он включает себя от 3 до 9 секций. КПД такого устройства держится на уровне 78-82%. Ключевыми преимуществами аппарата выступают:
универсальность модели;
надежность;
простота в использовании;
возможность дооборудования и переделки под другие виды топлива;
хорошие показатели горения.

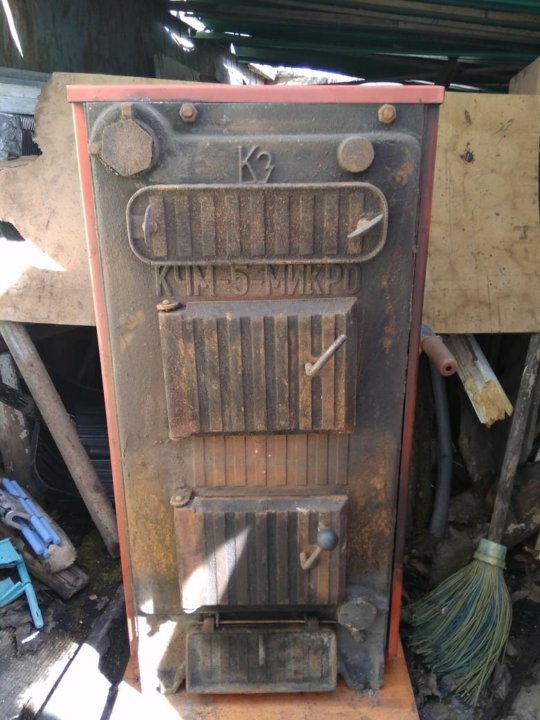

Модель КЧМ Микро является более компактной версией стандартного котла. Среди достоинств данного котла стоит выделить:
компактность;
неприхотливость к качеству теплоносителя;
возможность нагрева воды до95°C;
КПД 78-80%.
Особенности монтажа и подключения
Перед тем, как установить твердотопливный котел КЧМ, требуется оборудовать отдельное помещение системой удаления продуктов сгорания и приточно-вытяжной вентиляцией. Под само устройство нужно подготовить металлическое или бетонное основание, поскольку вес аппарата составляет от 235 до 600 кг. Расстояние от котла до топлива должно составлять не менее 0,5 м. Помимо этого, необходимо обеспечить свободный доступ к фронтальной стороне.
Для организации эффективного горения твердотопливных материалов требуется обустроить вытяжную трубу диаметром 155-210 мм. С целью обеспечения нормального притока воздуха при разогреве топки нужно установить заслонку для регулирования потока дымовых газов.
Важно! При использовании угля рекомендуется покупать антрацит с фракцией до 60 мм. Влажность дров не должна превышать 20%. В случае соблюдения этих условий КПД будет равен более 78%.
Отзывы пользователей
Роман, 32 года, город Астрахань: «Поставил котел КЧМ более 3 лет назад, когда мы с женой переехали в деревню. Основным достоинством аппарата хочу назвать простоту в использовании. Я никогда раньше не работал с подобными котлами, но за всё время эксплуатации не коснулся проблем с этим. Также он хорошо отапливает дом площадью 150 кв. м. Зимой достаточно тепло. Из минусов — необходимость постоянной чистки. Он очень быстро загрязняется. В целом, рекомендую!»
Александр, 45 лет, город Саратов: «У меня на работе стоит газовый КЧМ-5 с 9 секциями. Площадь всего здания — 900 кв. м. В прошлую зиму при просадке температуры на улице до −30°C он работал хорошо. В день сжигалось до 150-160 кубов газа. Основная проблема модели — экономичность в межсезонья. Через трубу он остывает гораздо быстрее, чем через обогрев помещения. Идеальным вариантом считаю брать этот котел для обогрева небольших помещений или на дачу.»
Ирина, 36 лет, город Ульяновск: «Данный котел заказала в интернете, поскольку старый пришел в непригодность. Установили быстро и качественно, рассказали, как пользоваться. Через 2 года после покупки пришлось его разобрать. Внутри была видна ржавчина, особенно в средних секциях. Котел перестал работать на полную мощность, поэтому в сильные холода в помещении чувствовались просадки температуры. После замены все нормализировалось. По сравнению с электрическими котлами и оборудованием на жидком топливе данный котел гораздо экономичней. Он окупается буквально через сезон. Советую брать!»
Твердотопливный котел КЧМ-5 — это надежное климатическое оборудование. Возможность установки дополнительных секций и смены вида топлива делает этот аппарат универсальным, что несвойственно для других типов устройств. Помимо этого, он прост в использовании и не требует специальной квалификации при техническом обслуживании.

Печь КЧМ 5. Котлы твердотопливные КЧМ (Кировский завод)

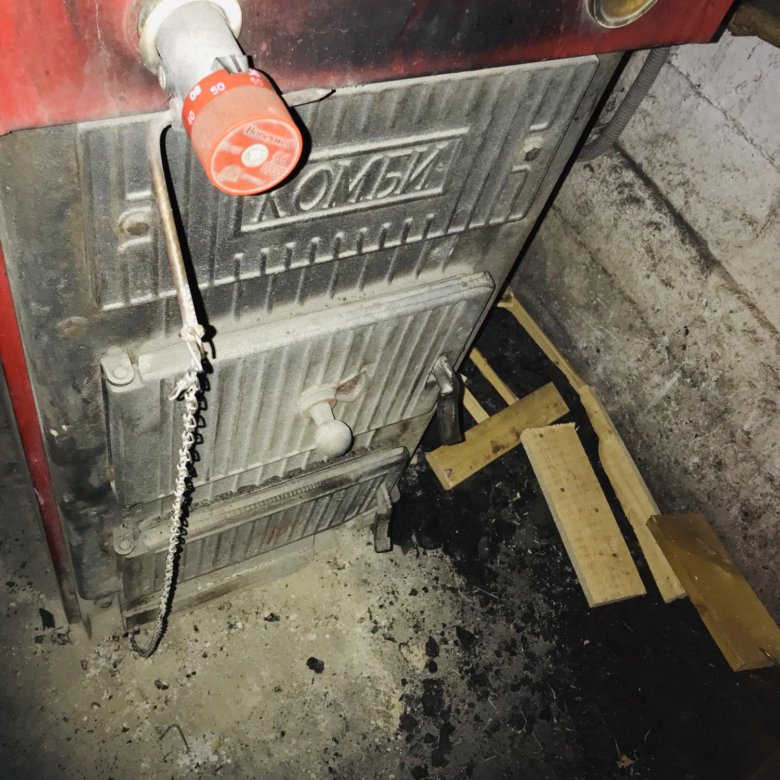

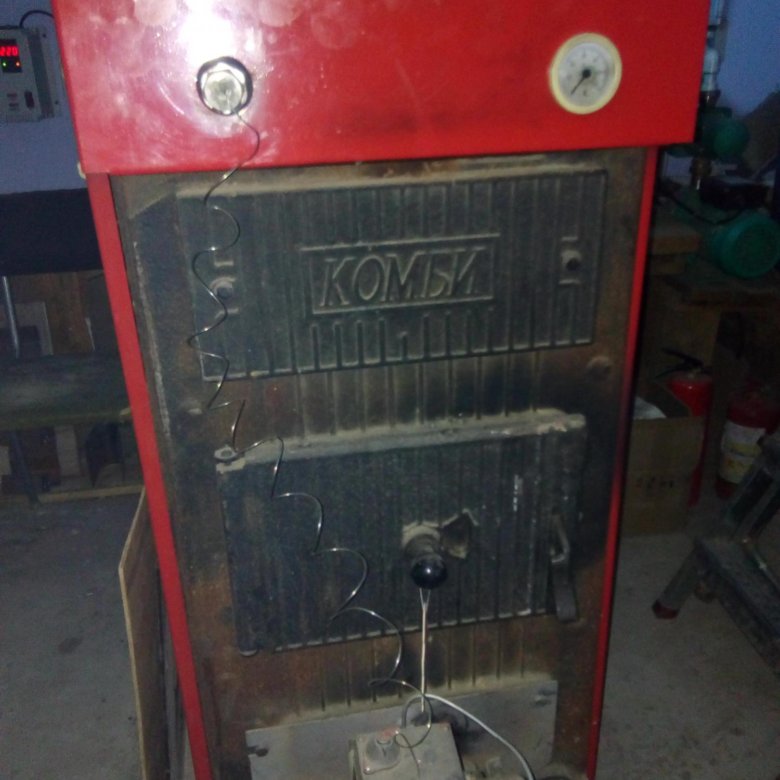

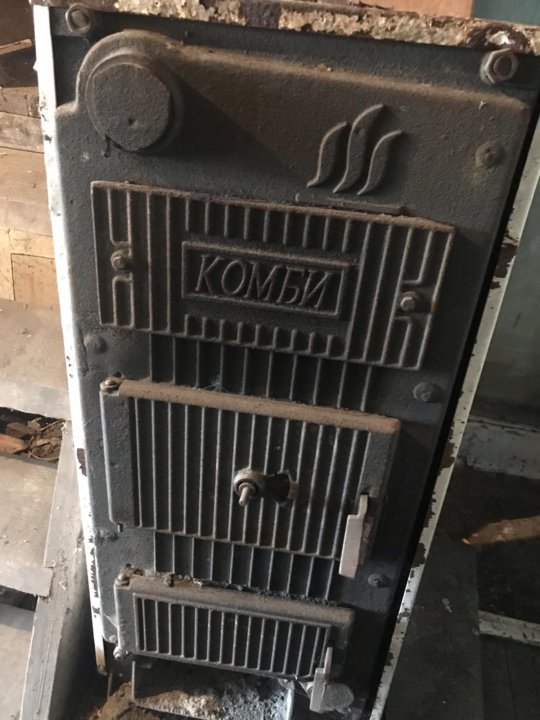

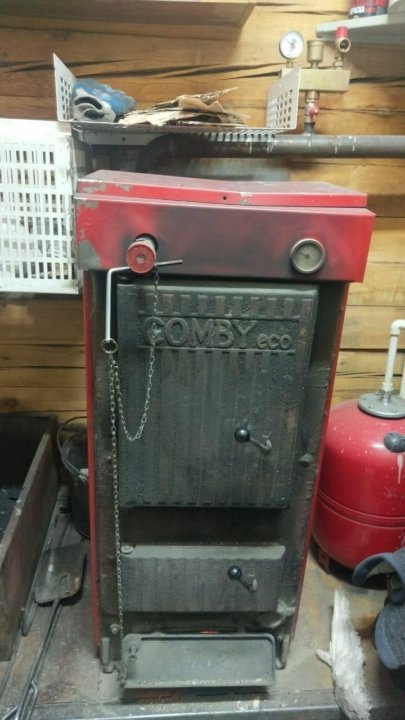

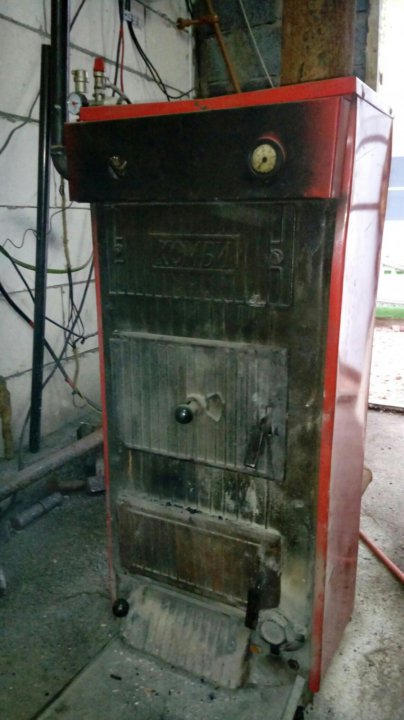

Чугунный твердотопливный котел КЧМ-5 «Комби» предназначен для работы на газообразном, жидком и твердом топливе. Котел КЧМ-5 “Комби” имеет Разрешение Федеральной службы по экологическому, технологическому и атомному надзору. Чугунные водогрейные котлы типа КЧМ-5 имеют ряд преимуществ. В первую очередь они отличаются более длительным сроком службы чугунного теплообменника. Конструкция котла КЧМ-5 «Комби» проверена годами, каждый этап производства компонентов котла строго контролируется. Котлы этой серии неприхотливы к топливу и теплоносителям, а также довольно просты в обслуживании. Котлы КЧМ-5 «Комби» имеют низкие требования к дымовой тяге. Если есть необходимость перейти с одного вида топлива на другой, котел можно легко переоборудовать. Имеет более высокое рабочее давление по сравнению с аналогичными моделями котлов других марок.
Котел отопительный чугунный КЧМ-5 “Комби” собирается из передней, задней и средней секций. Мощность котла будет зависеть от количества средних секций. Шуровая, зольниковая и загрузочная дверцы расположены рядом с крышкой для очистки конвективных поверхностей дымовой трубы на передней секции котла КЧМ-5 «Комби». Для перевода котла на другое топливо необходимо использовать комплект оборудования того же производителя. Фланцы, которыми котел подключается к системе отопления, а также труба дымохода расположены на задней секции.
Преимущества чугунных котлов КЧМ-5
Долгий срок службы чугунного теплообменника.
Проверенный годами дизайн и отработанная технология производства на формовочных линиях с постоянным контролем качества в процессе производства.
Простота обслуживания, неприхотливость к топливу и охлаждающей жидкости
Требования к малой тяге дыма
Котел КЧМ-5 легко переоборудуется для работы на разных видах топлива
Более высокое рабочее давление теплоносителя по сравнению с аналогичными котлами других марок
Технические характеристики котла КЧМ-5 “Комби”
Наименование параметров Числовые значения
Количество секций, шт 3 4 5 6 7 8 9
номинальная тепловая мощность, кВт 21 30 40 50 60 70 80
Высота, мм 1 150
Ширина, мм 500
длина L, мм 715 835 955 1075 1195 1315 1435
Диаметр трубы дымохода, d, мм 153 203
Объем печи. Л 35 55 75 95 115 135 155
Размер печи, мм
ширина/длина 320/210 320/330 320/450 320/570 320/690 320/810 320/930
Объем водяной полости котла, л 35 47 59 71 83 95 107
Нетто, кг, не более 235 295 355 416 478 540 600
Брутто. кг, не более 254 316 377 440 504 567 628
Дымоход* (рекомендуемые параметры):
Сечение, см2 184 324
Высота, м 5 6 7 8 10 12 12
вакуум за котлом. Па из 15 от 25
Теплоноситель (вода, антифриз)
Соединение охлаждающей жидкости с системой, дюйм 2
давление, МПа, не более 0,4
температура, С, не более 95
гидравлическое сопротивление при? t=20 С, Па 61 99 141 183 230 275 320
Уровень звуковой мощности работающего котла, дБА, не более 80
Содержимое
Устройство и технические характеристики
Преимущества и недостатки
Особенности установки и подключения
Отзывы владельцев
Введение
Традиционно бытовые котлы пользуются особой популярностью у владельцев коттеджей и частных домов. Сегодня представляем вашему вниманию еще один отопительный прибор российского производства – твердотопливный котел КЧМ-5. Давайте подробно рассмотрим его конструкцию, выясним, в чем его преимущества, узнаем мнение пользователей о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.
Для начала несколько слов о самом производителе. ОАО «Кировский завод» имеет богатый опыт литья чугуна, который насчитывает более 250 лет. Помимо завода, он также производит газ, жидкое топливо, печи и камины, а также много разных других изделий из чугуна.
Котел КЧМ-5 – универсальный прибор с очень необычной конструкцией. Рассмотрим подробнее, что особенного в этих обогревателях.
Устройство и технические характеристики
Особенность котла КЧМ-5 в том, что его теплообменник не сплошной, как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с увеличением мощности.

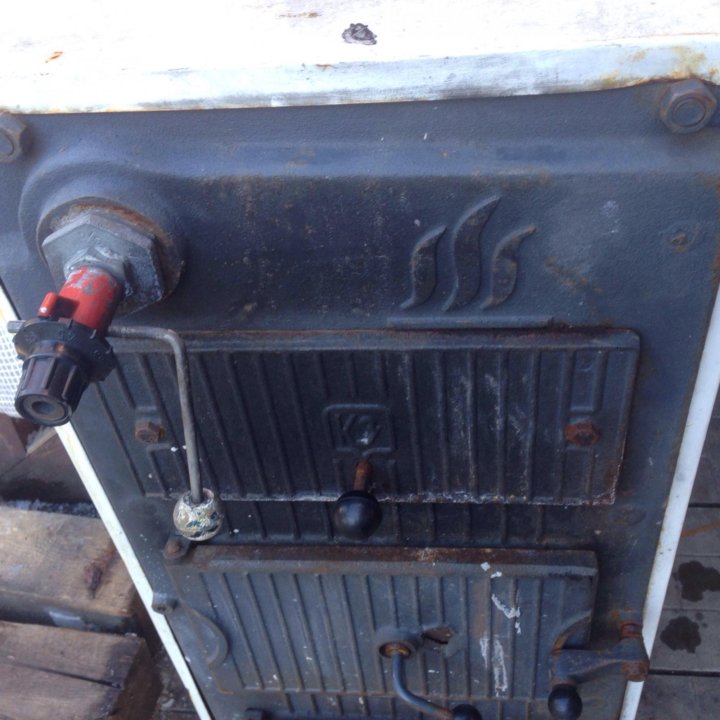

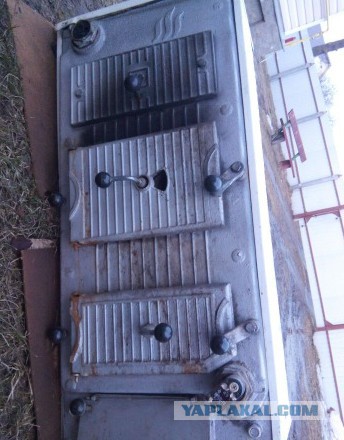

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5
Следующей особенностью отопительных приборов КЧМ является их универсальность. При необходимости твердотопливный котел можно легко переоборудовать для работы на газе, дизельном топливе, мазуте, выхлопе. Если установить пеллетную горелку и бункер с подающим шнеком, то КЧМ-5 легко превращается в . Стоит только его немного доработать, установить горелку на соответствующее топливо, и вот уже газ или дизель. Такая универсальность может быть очень кстати, если магистральный газ еще проводится, а обогреватель нужен уже сейчас. Дальше все просто, установите твердотопливный котел КЧМ-5, а затем с минимумом затрат переведите его на газ.

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi
Рассмотрим подробнее, из каких частей состоит котел КЧМ-5:
Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратки системы отопления, а в верхней части дальней секции патрубок для подключения прямой линии.
На передней панели расположены три дверцы: загрузочная, сдвижная и зольниковая. В багажнике есть отверстия для доступа вторичного воздуха. Регулируя открытие дверцы зольника, можно регулировать интенсивность горения. Этот процесс осуществляется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
На задней стенке котла имеется дымоходная труба с дымовым клапаном. Благодаря ему можно контролировать выход продуктов сгорания.
Весь корпус КЧМ-5 утеплен специальным материалом для предотвращения теплопотерь и повышения эффективности работы. Снаружи корпус покрыт износостойкой краской.
Для предотвращения закипания и контроля температуры воды в системе отопления предусмотрен термометр. Он измеряет температуру воды в средней секции и отображает показания на передней панели.
Рассмотрим основные технические характеристики с официального сайта производителя:
Как видите, КЧМ-5 выделяется из общей массы твердотопливных котлов. Перейдем к анализу его достоинств и недостатков.
Вернуться к оглавлению
Преимущества и недостатки
Итак, в чем преимущества котла КЧМ-5 по сравнению с твердотопливными аналогами. Рассмотрим их по порядку:
Благодаря использованию чугуна, конструкции и проверенному годами качеству изготовления КЧМ-5 прослужит вам не менее 25 лет.
Одним из главных преимуществ перед другими твердотопливными котлами является его универсальность. С помощью легко устанавливаемых аксессуаров его можно переоборудовать на другие виды топлива, такие как газ, дизельное топливо, топливные пеллеты.
Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при эксплуатации любого агрегата.
Применение секционного теплообменника позволило создать внушительный ряд различной мощности от 20 до 80 кВт.
Особенности конструкции, а также наличие теплоизоляции позволили добиться КПД не менее 78 процентов при работе на дровах и угле.
Рекомендация: Наиболее предпочтительным топливом, при котором достигается наилучший КПД, является антрацит диаметром 40-60 мм. Дрова следует использовать влажностью не менее 20%. При более влажном топливе КПД котла значительно снизится.

Фото 3: Загрузочная камера бытового котла КЧМ-5
К недостаткам моделей КЧМ можно отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с . Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной дымоходной системы.
Вернуться к оглавлению
Особенности установки и подключения
При установке КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил значительно продлит срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:
Котел КЧМ-5 должен монтироваться таким образом, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенами и стенами котельной не менее 100 мм. Для обеспечения доступа сзади с одной стороны должен быть обеспечен проход шириной не менее 400 мм. Около передней части котла должно быть предусмотрено пространство не менее 1 м² для облегчения загрузки и очистки.
Установка производится на пол из негорючего материала или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии не менее 400 мм. Также запрещается хранить топливо на расстоянии не менее 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
В системе отопления должна использоваться чистая нежесткая вода без примесей. Вода высокой жесткости вызывает образование накипи и значительно сокращает срок службы твердотопливного котла отопления, а также всей системы отопления в целом.

Фото 4: Автоматический пеллетный котел КЧМ-5
Порядок установки водогрейного котла КЧМ-5 следующий:
Первым делом необходимо установить устройство на подставку из негорючего материала или база.
Устройство подключается к системе отопления и дымоходу.
Система отопления заполняется водой, после чего проверяется ее герметичность. КЧМ-5 может использоваться как в системах с естественной, так и с принудительной циркуляцией.
Соблюдение этих простых правил обезопасит вас и ваших близких, а также сделает пользование котлом приятным и удобным.
Обновлено:
03.09.2016
Котел КЧМ – изделие отечественного производства, завоевавшее доверие потребителей и пользующееся достаточно высоким спросом на рынке. КЧМ продает в основном твердотопливные котлы, хотя в ассортименте производителя есть и газовые модели отопительного оборудования.
Фото котла КЧМ
Котел КЧМ – аппарат производства Кировского завода, специализирующегося на чугунном литье более 250 лет.
В ассортименте производителя:
твердотопливные котлы;
Системы газового отопления;
Устройства на жидком топливе;
Камины;
печи;
Различные изделия на основе чугуна.
Но так как нас интересуют котлы, попробуем разобраться в их ключевых особенностях.
Твердотопливные модели котлов от КЧМ относятся к категории универсальных, так как могут работать на различных видах топлива.
Агрегаты КЧМ
, работающие на твердом топливе, способны «питаться» торфом, опилками, углем, традиционными дровами.
Путем внесения незначительных изменений в конструкцию твердотопливный котел может перейти на работу со сжиженным газом, дизельным топливом, специальными печными жидкотопливными составами.
КЧМ прекрасно адаптирован к особенностям российского климата и условиям населенных пунктов. Не везде проведен магистральный газ, а во многих городах и селах постоянные проблемы с электричеством. В этой ситуации твердотопливный универсальный котел КЧМ становится объективно лучшим решением проблемы.
CFM неприхотливы к качеству сжигаемого топлива. Поэтому для его эксплуатации можно покупать дешевые варианты топлива.
Для обеспечения эффективного сжигания низкосортного топлива предусмотрен вентилятор. Он позволяет принудительно подавать воздух, тем самым поддерживая температуру и сжигая топливо. В этом активно помогает регулятор тяги.
Показатели эффективности вполне солидные, хотя и могут уступать более продвинутым импортным аналогам. Однако разница в стоимости существенная. Переплачивать чуть ли не вдвое за несколько процентов эффективности не всегда разумно.
Кировский завод – настоящий виртуоз в работе с чугуном. Многолетний опыт и наличие высокопроизводительного оборудования позволяет нам собирать котлы с использованием превосходного чугуна. Сам материал надежен и долговечен, а в сочетании с грамотным подходом к его отливке на выходе получается завидное котельное оборудование.
Единственное, чего следует опасаться при эксплуатации чугунного агрегата, – это резкие перепады температуры. Из-за них чугун может треснуть. При соблюдении основных правил эксплуатации устройство прослужит вам долгие годы.
Модельный ряд
Кировский завод выпускает достаточно обширную серию твердотопливных и не только котлов КЧМ. Преимущественно это одноконтурные устройства, обеспечивающие эффективное отопление домов.
Перед выходом на рынок котлы КЧМ проходят тщательный контроль, многочисленные контрольные испытания, чтобы убедиться, что покупатель получает именно тот котел, который заслужил столько похвал потребителей.
Среди широкого ассортимента продукции следует выделить несколько основных котлов КЧМ, которые стали наиболее востребованными.
Универсальный РТ. Это агрегат, способный работать на различных видах твердого топлива. Камера сгорания здесь открытая, устройство прекрасно приспособлено для монтажа напорных систем отопления;
КЧМ 7 Карлик. Котел Кировского завода, работа которого полностью основана на использовании газа. При этом покупатель получает возможность подключения данного оборудования к системе отопления, оснащенной естественной или принудительной циркуляцией;
КЧМ 5. Котел КЧМ 5 – самый популярный представитель серии. Данная модель имеет регулируемый термостат, который предоставляет пользователю возможность контролировать и поддерживать заданную температуру теплоносителей. В комплектацию входят регуляторы тяги и вентиляторы, обеспечивающие правильную и необходимую интенсивность работы топки при сжигании топлива. Это универсальная система, так как при замене горелки работу котла можно переключить с твердого топлива на газ или дизель. В замене горелки нет ничего сложного, операцию можно выполнить своими руками, руководствуясь инструкцией производителя.
КЧМ 5
Отдельно хотелось бы рассказать о модели КЧМ 5. Этот котел имеет ряд особенностей, делающих его наиболее удачным проектом Кировского завода на данный момент.
Основным отличием котла КЧМ 5 от многих систем отопления является использование чугунных секций, а не сплошного теплообменника. Чем больше секций у котла, тем выше его мощность.
Помимо твердого топлива, устройство может переключаться на работу с мазутом, дизельным топливом, газом, отработанным маслом и т. д. Для изменения режима работы достаточно сменить горелку. В комплекте с котлом поставляется соответствующий комплект горелок.
Этот котел идеален для жителей тех населенных пунктов, где в ближайшие годы планируется провести магистральный газ. Так что им не надо покупать сначала один котел, потом другой. Первое время можно использовать КЧМ 5 в твердотопливном режиме, а с появлением магистрального газопровода заменить горелку и превратить котел в полноценное газовое отопительное оборудование.
Достоинства и недостатки
Теперь разберем реальные достоинства и недостатки одного из самых популярных котлов российского производства – КЧМ 5.
Начнем с сильных сторон, к которым относятся:
Благодаря использованию качественного чугуна минимальный срок службы котла составляет 25 лет. При правильном уходе и соблюдении элементарных правил эксплуатации этот срок можно увеличить вдвое, а то и больше;
Универсальность. Что ни говори, но именно благодаря возможности в любой момент перейти на альтернативное топливо агрегат приобрел такую популярность на рынке котельного оборудования. При этом переоснастить котел горелкой достаточно просто; для этого не требуется приглашать специалистов;
Простая конструкция. При своих возможностях КЧМ 5 остается достаточно простым в конструктивном отношении, что значительно облегчает задачи обслуживания и ремонта;
Секционные теплообменники позволяют варьировать мощность котла в диапазоне от 20 до 80 кВт. Так вы сможете подобрать оптимальные параметры для работы КЧМ 5;
Конструкция в сочетании с теплоизоляцией обеспечивает минимальный КПД 78 процентов. КЧМ достигает таких показателей при работе в режиме твердотопливного котла;
Идеальное топливо для КЧМ 5 – антрацит. С ним котел достигает максимального КПД.
Но у КЧМ 5 есть явные недостатки, с которыми приходится мириться или искать альтернативные решения.
Относительно высокий расход топлива. Из-за универсальности производителю пришлось пожертвовать эффективностью. Показатели не катастрофические, но все же.
эффективность. 78 процентов не идеально. Для твердотопливного котла это неплохо, но эффективность пиролиза гораздо выше.
Постоянная очистка. Классическая проблема практически любого твердотопливного котла.
Нужен хороший дымоход. Это скорее правило, чем недостаток.
КЧМ и КЧМ 5 в частности являются результатом активной работы нашего производителя на рынке отопительного оборудования. И пока не все идеально, но прогресс налицо.
Россия – страна постоянных морозов и холодов, зима здесь всегда долгая и снежная, именно поэтому людям, проживающим в России, важно качественно и надежно защитить свое жилье от проникновения внутрь мороза. Вопрос отопления очень остро стоит на первом плане для многих россиян каждый год с приходом холодов. Этот вопрос особенно волнует тех, кто не имеет прямого доступа к центральному отоплению и вынужден самостоятельно продумывать способы утепления дома.
Многие приходят к единому мнению, что необходимо установить твердотопливный прибор, который обогреет квартиру или частный дом и защитит от непрошеных холодов. И правда, твердотопливный котел КЧМ вот уже несколько десятков лет является надежным и долговечным помощником в отоплении.
Рис. один
Почему именно твердотопливное устройство?
Аналогичный твердотопливный котел кчм5 иногда еще называют теплогенератором. Именно такие генераторы вызывают бешеный спрос у владельцев усадеб, дач, частных домов и коттеджей. В таких конструкциях чаще всего нет доступа к системе центрального отопления, а значит, существует угроза промерзания.
Теплогенераторы – устройство, которое можно использовать буквально в любом помещении, качество обогрева в нем будет одинаковым, независимо от топлива:
Уголь;
Дрова;
Отходы деревообработки (твердое топливо), т.е. пеллеты;
Торфяные брикеты;
топливные пеллеты.
Рис. 2 Топливный бункер
Твердотопливная установка
Магистральные газопроводы имеются только к некоторым домам и улицам, остальные же вынуждены использовать аналогичные твердотопливные котлы КЧМ-5. Это обойдется владельцу намного дешевле, чем подключение к общей сети, да и технически это сделать гораздо проще.
Жидкотопливные и электрические котлы кчм экономически не выгодны, это топливо постоянно дорожает, и кто знает, сколько будет стоить электричество или дизель через 2-3 года. Лучше быть уверенным в завтрашнем дне и установить действительно качественный и надежный твердотопливный котел КЧМ-5.
Конструкция и компоновка нагревателя
Твердотопливный котел кчм5 известен тем, что изготавливается из специальных чугунных профилей. Чугун как материал самый прочный и устойчивый к перепадам температуры. Именно его выбрали в качестве основного благодаря высоким прочностным качествам и устойчивости к коррозии. Теплоемкость чугуна также высока, что означает, что он может удерживать тепло в течение длительного времени. Эти свойства идеально подходят для эффективной работы твердотопливного котла КЧМ-5.
Давно установлено, что твердотопливный котел кчм 5, конструкция которого изготовлена из чугуна, безотказно работает уже долгие 50 лет. Но следует отметить, что хоть это и самый прочный материал, у него все же есть слабые места – слишком резкие и частые перепады температур делают его ломким и подверженным коррозии. Правильная эксплуатация и эксплуатация твердотопливного отопительного оборудования – залог долгого и эффективного отопления дома.
Еще одним важным нюансом является то, что данный агрегат условно называется твердотопливным, поскольку может работать на двух основных видах топлива:
Природный газ;
Топливо дизельное.
Внутреннее устройство и система такого устройства представлены ниже со всеми мельчайшими элементами.

Рис. 3
Какой твердотопливный котел выбрать?
Твердотопливный котел кчм 5 может иметь различную конструкцию и конструкцию, однако есть два наиболее распространенных типа таких генераторов, на которые стоит обратить внимание:
Твердотопливные котлы кчм микро;
Котлы твердотопливные КЧМ-5.
Чугунный твердотопливный котел КЧМ производится в городе Кирове на известном ОАО “Кировский завод”. Его преимущество в том, что в качестве теплоносителя он использует воду, а все из-за того, что его основа – чугун. Это позволяет использовать воду долгие годы без ущерба для состояния прибора.
Его мощность может быть разной и колеблется от 20 до 80 кВт, такие показатели делают твердотопливный котел универсальным, ведь площадь, которую он может обогреть с такой мощностью, составляет 200-800 кв. Кроме того, для больших площадей завод выпускает специальный чугунный твердотопливный котел под названием «Универсальный».
Твердотопливные котлы кчм микро – это современный и надежный тип устройств, который имеет мощность около 14-17 кВт и может отапливать большие площади.
Преимущества твердотопливных котлов кчм
О преимуществах этих видов теплогенераторов можно говорить вечно.
Но самыми выдающимися преимуществами являются следующие:
Гарантия качества твердотопливного котла КЧМ микро и КЧМ-5 не менее 25 лет.
В моделях имеется регулятор тяги, который устанавливает необходимый подсос воздуха в топку.
Площадь обогрева стандартной модели до 800 кв.
Длительное горение твердого топлива, экономичность и эффективность.
Современный дизайн.
Простота использования.
Простота установки, ремонта и регулировки.
Достойная мощность, не уступающая фирмам-конкурентам.
Возможность перехода на другой вид топлива.
КПД – около 77%.
Это лишь некоторые преимущества чугунных котлов микро и кчм-5.
Отдельно стоит отметить возможность перехода на другое топливо. Для перехода на природный газ из дополнительного оборудования вам понадобится только горелка и устройства SABC. Также можно купить дизельную горелку для твердотопливного агрегата. Переключение займет не более 20-30 минут, настройки можно сделать самостоятельно, ведь управление оборудованием достаточно простое.

Рис. 4
Что такое котел КЧМ и в чем его положительные стороны?
Чугунный твердотопливный котел кчм расшифровывается достаточно просто. «К» — котельная, «Ч» — чугунная, «М» — модернизированная. Цифра 5 указывает на количество секций, если речь идет о твердотопливном котле кчм-5. Многие потребители выбирают твердотопливные чугунные котлы благодаря их качествам, которые выделяются среди других конкурирующих моделей агрегатов.
Сюда могут входить:
Теплообменник из высококачественного чугуна;
Долгий срок службы;
Тщательно продуманный дизайн и его технические характеристики;
Простота ухода и обслуживания оборудования;
Проверка блока перед сборкой;
С увеличением секций увеличивается мощность устройства;
Нет необходимости в дополнительной тяге;
Переход на другое топливо без ущерба для системы;
Доступная цена по сравнению с другими конкурирующими брендами.
Популярность устройств кчм и различных моделей
Чугунный твердотопливный котел кчм 5 этой модели являются наиболее распространенными на территории как бывшего СССР, так и стран Европы. Эти проверенные временем и заказчиками генераторы могут работать очень долго и надежно, обогревая помещения различных размеров.
Универсальность таких устройств заключается в том, что их можно переоборудовать под свои желания, такая установка способна работать на любом топливе, достаточно будет лишь приобрести дополнительные конструктивные элементы – газовые или дизельные горелки, устройства SABC , и так далее.
Твердотопливный котел кчм-5 выпускается серийно с количеством секций от 3 до 9, а котел микро кчм имеет 3-4 секции. Он предназначен для небольших площадей и имеет относительно меньшую теплопроизводительность. Но если потребителю необходимо оборудование, которое будет работать на большой площади, то под заказ могут быть добавлены секции, при этом мощность может увеличиться до 110 кВт на модели КЧМ-5.
Установка твердотопливного котла
>Есть несколько важных факторов, которые следует учитывать после покупки твердотопливного котла кчм 5:
Необходимо тщательно проверять каждый элемент конструкции на наличие дефектов и прочего, если хотя бы одна деталь имеет дефект, агрегат долго не прослужит.
Монтаж должен производиться высококвалифицированными мастерами.
Правильный монтаж дымохода не менее важен, чем монтаж самого устройства кчм.
Последствиями неправильной сборки или установки твердотопливного котла кчм 5 будут:
Устройство начнет “дымить”;
Произойдет “выбивание” дыма в помещение дома;
Плохой обогрев помещения;
Чрезмерный перегрев помещения;
Кипящее топливо;
Выход из строя чугунного блока;
Возникновение проблем в системе управления.
Именно поэтому большой опыт в монтаже котельного оборудования и профессионализм должны быть вашим главным критерием при выборе организации, помогающей в монтаже оборудования.
Твердотопливные котлы кчм 5 применяются как для отопления жилых домов, квартир, офисов, так и для отопления промышленных цехов, СТО, складов или производственных помещений.
Циркуляция может быть как принудительной, так и естественной, твердотопливный котел кчм 5 справится с любой задачей. Кроме того, данные теплогенераторы оснащены термостатами, эти устройства помогают поддерживать температуру автоматически, а в сочетании с возможностью работы на разных видах топлива это позволяет говорить об универсальности и незаменимости такого устройства в любой предприятии или в частном доме.
Кроме терморегуляторов такое оборудование может комплектоваться термометрами или другими датчиками, позволяющими постоянно контролировать состояние оборудования.
Автономные системы в доме не помешают установить твердотопливный генератор, ведь он не зависит от электричества. Главное правильно подобрать мощность агрегата, то есть количество секций. Если неграмотно подойти к этому вопросу, то можно создать две проблемы – при переборе секций для помещения будет создаваться перерасход твердого топлива, а при занижении секций помещение не будет отапливаться.
Рис. 5
Котлы КЧМ – современные отопительные приборы для частных домов
Проблем с монтажом, монтажом и настройкой оборудования мало, поэтому спрос на такое отопительное оборудование постоянно растет. Стоит признать, что преимущества действительно очень сильные, именно поэтому чугунные котлы стали достойными конкурентами любому производителю котельных устройств.
Простота эксплуатации, возможность смены топлива, независимость от электричества и многое другое – все это делает твердотопливный котел кчм уникальным и полезным для любого помещения, не имеющего сети центрального отопления.
Выбирая этот теплогенератор, вы получаете не только уверенность в завтрашнем дне, но и прочного, удобного и качественного чугунного помощника в создании домашнего уюта и тепла в любом помещении, независимо от площади.
От 41 200 руб.
Твердотопливный котел, единственный на российском рынке. Это единственный котел, собранный из секций чугунного литья Кировского завода. При некотором оснащении котел практически всеяден ( дрова, уголь, торф, дизель, отработка, природный газ, газ баллонный , грубо говоря, все что горит). Широкий диапазон мощностей котлов позволяет выбрать котел от 15 до 96 кВт, т. е. отапливать помещение до 960 м . Все котлы оснащены термомеханическим регулятором тяги. Это устройство, регулирующее подачу воздуха в твердотопливный котел через переднюю заслонку. , оснащенный регулятором тяги, приобретает большую «плавность хода», эффективность, увеличивается продолжительность горения.
Поставляется в твердотопливном исполнении, в комплекте с регулятором и набором заглушек. При желании можно заказать газовую горелку и газовую автоматику САБК. В этом случае котел становится газовым. Вы также можете заказать дизельную версию котла.
Для котлов рекомендуем дымоходы типа сэндвич диаметром 140/250 для котлов 3 – 5 секций, и 180/280 – для котлов 6 – 9 секций. Это минимальное сечение, при котором котел не теряет мощности при относительно низком дымоходе. Минимальная высота дымохода в этом случае составляет 5,5 метра. Определиться с мощностью котла вам помогут статьи «Как выбрать котел» и «Системы отопления».
Котел КЧМ МИКРО – это современный твердотопливный котел из новой линейки, который отличается от основных котлов серии небольшими размерами, увеличенной камерой сгорания и современным дизайном. предназначены для отопления домов до 140 кв.м и до 170 кв.м. – котел универсальный и может работать на твердом топливе (дрова, топливные брикеты, уголь), газообразном и дизельном топливе при установке соответствующей горелки.
Экономичный чугунный котел КЧМ МИКРО станет для Вас надежным и верным помощником в отоплении загородного дома или коттеджа.
КЧМ – 5 “Комби”

Мощность
Размеры
Высота* Ширина*D (+дым)
Вес
Цена
КЧМ – 5 К 21-03 (3 секции)
21/27 кВт
1150 х 500 х 350(+153)
41 200
КЧМ – 5 К 30-03 (4 секции)
30/38 кВт
1150 х 500 х 470(+153)
48 700
КЧМ – 5 К 40-03 (5 секций)
40/50 кВт
1150 х 500 х 590(+153)
54 600
КЧМ – 5 К 50-03 (6 секций)
50/61 кВт
1150 х 500 х 710(+205)
69 800
КЧМ – 5 К 60-03 (7 секций)
60/73 кВт
1150 х 500 х 830(+205)
82 200
КЧМ – 5 К 70-03 (8 секций)
70/84 кВт
1150 х 500 х 950(+205)
91 600
КЧМ – 5 К 80-03 (9 секций)
80/96 кВт
1150 х 500 х 1080 (+200)
101 400
13/15 кВт
920 х 440 х 510 (+153)
158
29 100
18/20 кВт
920 х 440 х 615 (+153)
178
33 600
Котлы “Универсальные”
Мощность
Размеры
(д*ш*в), мм
Вес
Цена
КВР-0,12К “Универсал-РТ”
1605x740x1750
1100
163 500
КВР-0,16К “Универсал-РТ”
1855 х 740 х 1750
210 500
КВР-0,20К “Универсал-РТ”
2115 х 740 х 1750
251 300
КВР-0,24К “Универсал-РТ”
2375 х 740 х 1750
291 700
Переходы к котлу “КЧМ – 5К”
Переход для котла “КЧМ 5К” 3-5 секц. (нержавеющая сталь)
2 000
Переход для котла “КЧМ 5К” 3-5 секц. (нержавеющая сталь) прямой
Переход для котла “КЧМ 5К” 6-9 секций. (нержавеющая сталь) прямой
800
Переход для котла “КЧМ 5К” 6-9 секций. (нержавеющая сталь)
2 000
Труба дымоходная к котлу “КЧМ 5К”
2 000
Труба дымоходная к котлу “МИКРО”
1 000
Горелка газовая с блоком автоматики
Блок автоматики “САВС 8-50”
5 000
Блок автоматики “САВС 8-110”
6 000
Контур 3 с САБК 8-50 (газовая горелка с автоматикой)
КЧМ – 5 3. 4 секции
9 500
Контур 4 с SABC 8-110
КЧМ – 5 секций 5,6
11 500
Контур 4 с SABC 8-110
КЧМ – 5 секций 7,8
12 000
Контур 4 с SABC 8-110
КЧМ – 5 9 секций
13 000
Микро с SABC 8-50
КЧМ-Микро 4 секции
БЫСТРОДЕЙСТВУЮЩИЙ ВОДОНАГРЕВАТЕЛЬ ВС-114
600 л ∆t50
Ø 150, В=1000
руб.
Электрокомплект для КЧМ
Электрический комплект 3,75 кВт
220/380
3,4 секции
7 500
Электрический комплект 5 кВт
220/380
4,5,6 секций
7 500
Электрический комплект 9 кВт
6-9 секций
7 500
ЗАПЧАСТИ “КЧМ”
Секция передняя “КЧМ 5К”
11000 руб.
термометр
—-
Секция средняя “КЧМ 5К”
11000 руб.
Вставной термометр COMBI
1 000
Секция задняя “КЧМ 5К”
12500 руб.
термостат
Фланец
500 руб.
Термоманометр (030646) ECO
1 200
Дверь чугунная внутренняя. (Щит)
850 руб.
Верхняя дверь
2 500
Вентилятор в сборе
3 500 руб.
Дверь нижняя
2 500
дверная ручка 400 руб. Ниппель универсальный 66 f 300
Регулятор тяги ФР-3\4 АМ 2 000 руб. Шпилька короткая/длинная 200
Труба дымохода в комплекте 2 000 руб.
Отдельно следует отметить: котлы КЧМ 5 они устойчивы к давлению, рабочее давление котла 3 атмосферы, кратковременно возможны подъемы до 6 атмосфер (это вдвое больше обычного допустимого давление).
Также отметим необычайно высокий КПД, которым обладает котел КЧМ 5 . Для твердотопливного котла 77% – очень хороший результат. Такая экономичность обусловлена конструктивными особенностями котла, специальным устройством газохода, наличием отбойников и устройством переднего затвора.
Еще одно преимущество чугунного котла КЧМ заключается в высокой теплоемкости чугуна, что обеспечивает большее накопление тепла, чем у стальных котлов. В прикладном смысле это означает, что котел КЧМ- 5 остывает значительно медленнее, что позволяет хозяину не вставать рано утром за утренним костром, а спокойно заправляться, пока твердотопливный котел КЧМ отдает накопленное тепло.
Любая горелка на котлы устанавливается специалистом в течение 30 минут, что делает котел достаточно мобильным. Это действительно актуально для России, где гарантии бесперебойной подачи газа весьма зыбки, особенно в суровые зимы, когда часто случаются аварии. Легче некуда снять горелку, подкинуть пару поленьев и греться назло всем. Дизельную горелку можно установить на любой твердотопливный котел. См. таблицу:
Горелки дизельные для котлов КЧМ
Имя
Назначение
Цена
Горелка дизельная Огонь-3
Для котлов КЧМ 3,4 секции
Горелка дизельная Огонь-6
Для котлов КЧМ 5,6 секции
Горелка дизельная Огонь-9
Для котлов КЧМ 6,9 секции
Термостат TLC
Дверца топки
2 500
Прекрасно работает с водой или антифризом. Секционная конструкция делает его прочным и легко поддается ремонту в случае необходимости. Котел компактен и может быть размещен даже в небольших помещениях, таких как подвал, котельная, терраса или флигель.
Еще раз напоминаем о правилах пожарной безопасности при использовании той или иной системы отопления, где используются котлы и просим быть внимательными. Любой твердотопливный котел, не только, нельзя оставлять без присмотра более чем на 3 часа.
технические характеристики, установка, модельный ряд, принцип работы
Модернизированный чугунный котел КЧМ отечественного производства составляет солидную конкуренцию западным агрегатам. Неограниченно используется для отопления домов, коттеджей, дач, промышленных объектов. Оборудование служит от 25 до 30 лет при соблюдении правил эксплуатации. Твердотопливный котел работает на дровах, угле, торфе, после несложного переоборудования использует газ, мазут, электричество.
Content
About the manufacturer
Equipment feature
Installation of boilers KChM
Advantages and disadvantages
Technical characteristics of KChM boilers
Boiler power
The principle of operation of KChM boilers
Installation and operation rules
Типы котлов КЧМ для жилья
КЧМ Микро
КЧМ 5
О производителе
КЧМ старейшая марка отечественного оборудования
Кировский завод по производству сантехнического и отопительного оборудования основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.
Небольшой бизнес постепенно превратился в крупную компанию, использующую в своей работе передовые технологии в сочетании с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование высококвалифицированных специалистов выводят качество агрегатов на высокий уровень. С 2006 года компания входит в состав ОАО «Санто-Холдинг».
Характеристика оборудования
Преимуществом модернизированного чугунного оборудования является его универсальность. Котлы выпускаются для работы на твердом топливе, но их переделывают в газовые агрегаты или работают на добыче нефти. Переоборудование осуществляется без внушительных материальных затрат – приобретается комплект деталей, которые собираются своими силами.
Горелка устанавливается в течение получаса и так же быстро демонтируется при возврате на дрова или уголь. Котлы производятся в России, поэтому запчасти приобретаются без проблем по невысокой цене. Модели отличаются техническими характеристиками и подходят для работы в частном доме или промышленной мастерской.
Установка котлов КЧМ
Комбинированные модели с возможностью перехода с твердого топлива на газ
Универсальное устройство устанавливается в самотечных открытых системах отопления и закрытых трубопроводах с циркуляционным насосом.
В состав оборудования входят конструктивные элементы:
секции теплообменника, их количество зависит от модификации;
зольная, загрузочно-дутьевая камера с дверями для контроля тяги и подачи кислорода;
дымоходная труба на задней стенке с заслонкой для согласования потока продуктов сгорания.
Корпус агрегата покрыт слоем теплоизоляции для предотвращения охлаждения. Температура регулируется датчиком температуры, расположенным в средней части.
Технические характеристики котлов КЧМ
Конструкция не имеет сложных деталей, легко поддается ремонту и чистке. КПД достигает 77-79%.
Основные положительные качества:
длительный срок службы;
надежность и универсальность;
всегда хорошая дымовая тяга, благодаря автоматическому регулятору;
широкий диапазон мощности;
высокое рабочее давление;
низкая стоимость.
К недостаткам можно отнести отсутствие в конструкции заводского электронагревательного элемента. Установки не предназначены для одновременного обслуживания теплотрассы и контура горячего водоснабжения. Котел тяжелый и большой.
Технические характеристики котлов КЧМ
Мощные модели оснащены автоматическим клапаном для защиты от избыточного давления в аварийных ситуациях.
Основные характеристики котла:
ширина корпуса и высота 75 х 110 см, вес блока до 240 кг, толщина стенки – 12 мм;
вода нагревается в теплообменнике до +95°С, давление жидкости – 0,4 МПа;
количество секций от 3 до 7;
топка младшей модели с 3 секциями составляет 35 литров, а у 9-секционной увеличена до 155 литров; Расход угля
в зависимости от мощности колеблется от 2,2 до 9. 1 кг/ч.
В большие топки одновременно загружается от 20 кг топлива, при этом котел работает непрерывно в течение 10 – 12 часов.
Мощность котла
Мощность исходя из количества секций
Камера сгорания выдает около 26-40 кВт тепловой энергии, на выходе из нагревателя получается мощность 21-36 кВт.
Позволяет отапливать площадь:
3-х секционные – до 200 м2;
4-х секционный – 200 – 300 м2;
5-секционный – 300 – 400 м2;
6-секционный – 400 – 500 м2;
7-секционный – 500 – 600 м2;
8-секционный – 600 – 700 м2;
9-секционный – до 800 м2.
Количество чугунных отсеков определяет мощность нагревательного оборудования.
Принцип работы котлов КЧМ
Конструкция топки ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сжигается в условиях разреженного кислорода с выделением коксового газа. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в обогреве перед выводом наружу. Топливо используется эффективно, а количество несгораемых остатков уменьшается.
Иногда появляется течь в ниппельных соединениях – это свидетельствует о ослаблении гаек. Неисправность устраняется подтяжкой метизов. Если конденсат попадает на стенки секций, разгерметизация произошла по вине изготовителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и скребковой дверок, щитка, запальника, термопары и термостата.
Правила установки и эксплуатации
Для установки котла необходимо выбрать топочное помещение с хорошей вентиляцией
Установка размещена в отдельном помещении с принудительной вентиляцией и системой дымоудаления. Под котел бетонируют основание, поверхность которого делают на горизонтальном уровне.
Правила установки оборудования:
расстояние до горючих предметов и стен из горючих материалов – не менее 40 см;
незанятое пространство перед котлом не менее 3 м, а зазор до несущих стен от 25 см;
диаметр дымохода варьируется от 155 до 210 мм в зависимости от мощности агрегата, а высота дымохода от 5 м.
Приток воздуха в момент пуска регулируется заслонкой в верхней части трубы, этот элемент также согласовывает интенсивность удаления угарного газа во время работы. Котел эффективно работает на антраците фракции 50 – 60 мм, при этом расход в час составляет 3 кг. Крупные фракции (до 80 мм) требуют более сильной тяги.
Допускается погрузка смешанных смесей с добавлением опилок, используются угольные и торфяные брикеты, мелкозернистая масса. Сырое топливо не рекомендуется.
Типы котлов КЧМ для жилья
Котел модернизированный КЧМ Гном для отопления малогабаритных жилых домов
Агрегаты с автоматизированным сжиганием твердого топлива применяются для отопления частных домов, хозяйственных построек и зданий коммунального назначения, в которых имеются трубопроводы с принудительной или естественной циркуляцией теплоносителя .
Чугунный котел подбирается в зависимости от площади здания. Мощное оборудование на небольшом пространстве приводит к потерям тепла.
КЧМ Микро
Агрегат включает в себя три чугунные секции, его мощность 17 кВт по антрациту и 14 кВт по дереву. Котел приобретается для отопления дома площадью до 200 м2. Эффективность достигает 79%, а объем камеры сгорания 30 литров.
Ориентировочный расход условного вида топлива 2,2 кг/час. Размеры корпуса 630 х 400 мм, объем водяного отсека 16 литров, вес агрегата 158 – 162 кг.
КЧМ 5
Котел выпускается с несколькими вариантами количества секций; в конструкцию входит регулятор тяги. Оборудование предназначено для зданий общей площадью 300 – 500 м2, мощностью до 50 кВт. КПД агрегата никогда не бывает ниже 78,8%. Объем камеры сгорания 9 куб.5 литров. Регулятор тяги позволяет экономить топливо за счет его длительного горения.

технические характеристики, установка, модельный ряд, принцип работы
Содержание статьи:
О производителе
Аппаратная функция
Устройство котлов КЧМ
Преимущества и недостатки
Технические характеристики котлов КЧМ
Принцип работы котлов КЧМ
Правила установки и эксплуатации
Типы котлов КЧМ для жилья
Отечественный чугунный модернизированный котел КЧМ составляет серьезную конкуренцию западным установкам. Неограниченно используется для обогрева домов, коттеджей, дач, промышленных объектов. Оборудование служит от 25 до 30 лет при соблюдении правил эксплуатации. Твердотопливный котел работает на дровах, угле, торфе, после несложной переделки использует газ, мазут, электричество.
О производителе
КЧМ – старейшая марка отечественного оборудования
Кировский завод по производству сантехнического и отопительного оборудования основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили на реке в Калужской губернии первые цеха молотового завода.
Небольшое предприятие постепенно превратилось в крупную компанию, использующую в своей работе передовые технологии в сочетании с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококвалифицированных специалистов выводят качество агрегатов на высокий уровень. С 2006 года компания входит в состав ОАО «Санто-Холдинг».
Аппаратная характеристика
Преимуществом модернизированного чугунного оборудования является его универсальность. Котлы выпускаются для работы на твердом топливе, но переделываются в газовые агрегаты или работают на переработке нефти. Переоборудование осуществляется без внушительных материальных затрат – приобретается комплект деталей, которые монтируются самостоятельно.
Горелка устанавливается в течение получаса и так же быстро демонтируется при возврате на дрова или уголь. Котлы производятся в России, поэтому запчасти приобретаются без проблем по невысокой цене. Модели отличаются техническими характеристиками и подходят для работы в частном доме или промышленной мастерской.
Устройство котлов КЧМ
Комбинированные модели с возможностью перехода с твердого топлива на газ
Универсальный агрегат устанавливается в самотечных открытых системах отопления и закрытых магистралях с циркуляционным насосом.
В состав оборудования входят конструктивные элементы:
секции теплообменника, их количество зависит от модификации;
зольная, загрузочно-выравнивающая камера с дверцами для управления тягой и подачей кислорода;
дымоходная труба на задней стенке с заслонкой для согласования потока продуктов сгорания.
Корпус агрегата покрыт слоем теплоизоляции для предотвращения охлаждения. Температура регулируется датчиком температуры, который расположен в средней части.
Достоинства и недостатки
Технические характеристики котлов КЧМ
Конструкция не имеет сложных деталей, легко ремонтируется и чистится. Эффективность достигает 77-79%.
Основные положительные качества:
длительный срок службы;
надежность и универсальность;
всегда хорошая тяга дыма, благодаря автоматическому регулятору;
широкий выбор мощности;
высокое рабочее давление;
низкая стоимость.
К недостаткам можно отнести отсутствие в конструкции заводского электронагревательного элемента. Установки не предназначены для одновременного обслуживания как теплотрассы, так и контура горячего водоснабжения. Котел имеет большой вес и значительные габариты.
Технические характеристики котлов КЧМ
Мощные модели оснащены автоматическим клапаном для защиты от избыточного давления в аварийных ситуациях.
Основные характеристики котла:
ширина и высота корпуса 75 х 110 см, вес агрегата до 240 кг, толщина стенки – 12 мм;
вода нагревается в теплообменнике до +95°С, давление жидкости 0,4 МПа;
количество секций от 3 до 7;
топка меньшей модели с 3 секциями – 35 л, а в 9-секционной увеличена до 155 л;
Расход угля
в зависимости от мощности колеблется от 2,2 до 9,1 кг/час.
В большие топки одновременно загружается 20 кг топлива, при этом котел работает непрерывно в течение 10 – 12 часов.
Мощность котла
Мощность исходя из количества секций
Камера сгорания вырабатывает около 26-40 кВт тепловой энергии, на выходе нагревателя мощность 21-36 кВт.
Позволяет отапливать площадь:
3-х секционные – до 200 м2;
4-х секционный – 200 – 300 м2;
5-секционный – 300 – 400 м2;
6-секционный – 400 – 500 м2;
7-секционный – 500 – 600 м2;
8-секционный – 600 – 700 м2;
9-секционный – до 800 м2.
Количество чугунных отсеков определяет мощность нагревательного оборудования.
Принцип работы котлов КЧМ
Конструкция печи ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сгорает в условиях разреженного кислорода, в результате чего выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения в дальнейшем участвовать в обогреве перед выводом наружу. Топливо используется эффективно, а объем негорючих остатков уменьшается.
Иногда на ниппельных соединениях появляется течь – это свидетельствует об ослаблении гаек. Неисправность устраняется выдергиванием метизов. Если на стенках секций образуется конденсат, разгерметизация произошла по вине изготовителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и шуровочной дверей, щиток, запальник, термопара и терморегулятор.
Правила установки и эксплуатации
Для установки котла необходимо выбрать топку с хорошей вентиляцией
Агрегат размещается в отдельном помещении с принудительной вентиляцией и системой дымоудаления. Под котел бетонируется основание, поверхность которого горизонтальна.
Правила установки оборудования:
расстояние до горючих предметов и стен из горючих материалов не менее 40 см;
нераспределенное пространство перед котлом – не менее 3 м, а зазор до несущих стен делается от 25 см;
диаметр выхлопной трубы варьируется в пределах 155 – 210 мм в зависимости от мощности агрегата, а высота дымохода составляет 5 м.
Подача воздуха в момент пуска регулируется заслонкой в верхней части трубы, этот элемент также согласовывает интенсивность выброса угарного газа во время работы. Котел эффективно работает на антраците фракции 50 – 60 мм, при этом расход в час составляет 3 кг. Более крупные фракции (до 80 мм) требуют более сильной тяги.
Допускается загрузка смешанных смесей с добавлением опилок, применение угольных и торфяных брикетов, мелкогранулированной массы. Сырое топливо не рекомендуется.
Типы котлов КЧМ для жилья
Модернизированный котел КЧМ Гном для отопления малогабаритных жилых домов
Агрегаты с автоматизированным сжиганием твердого топлива применяются для отопления частных домов, хозяйственных построек и зданий коммунального назначения, в которых имеются сети с принудительной или естественной циркуляцией охлаждающей жидкости.
Чугунный котел подбирается в зависимости от района постройки. Мощное оборудование на небольшом пространстве приводит к потерям тепла.
КЧМ Микро
Агрегат включает в себя три чугунные секции, его мощность 17 кВт на антраците и 14 кВт на дровах. Котел приобретается для отопления дома площадью до 200 м2. КПД достигает 79%, а объем камеры сгорания составляет 30 литров.
Расчетный расход условного топлива – 2,2 кг/ч. Размеры корпуса 630 х 400 мм, объем водяного отсека – 16 л, вес агрегата 158 – 162 кг.
Cfm 5
Котел выпускается с несколькими вариантами количества секций, в конструкции предусмотрен регулятор тяги. Оборудование предназначено для зданий общей площадью 300 – 500 м2, мощностью до 50 кВт. КПД установки не менее 78,8%. Объем топочного отсека составляет 95 литров. Регулятор тяги позволяет экономить топливо за счет его длительного горения.

Дача Хм 5.
Традиционно лучшей технологией изготовления бытовых отопительных котлов на твердом топливе считается чугунное литье. Кухонный котел способен с неохотой слушать несколько десятков лет. Методы литья тонкостенного чугуна оттачиваются на производстве десятилетиями, но в результате получается относительно простой и надежный в эксплуатации агрегат, например, такой, как котел КЧМ 5 производства механического завода в г. Кирове.
Котлы КЧМ 5
Конструкция КЧМ 5 построена по традиционной схеме, корпус котла разделен на три основные секции: теплообменники, камеру сгорания и зольник. Корпус и теплообменники котла отлиты из легированного чугуна, что позволяет заводу-изготовителю установить срок службы Водогрейного агрегата ВКМ 5 не менее 25 лет. Среди технических особенностей КЧМ 5 стоит отметить основные:
Универсальная конструкция КЧМ 5. При проектировании твердотопливных котлов КЧМ разрабатывался под уголь, торф или топливный брикет, дрова, но современная модификация агрегата после утилизации позволяет сжигать широкий спектр топлива – газ, пеллеты, дрова и даже отработанное жидкое топливо;
Низкие Требования по уровню тяги в выхлопной трубе. Для нормальной работы котла CFM достаточно, чтобы в дымоходе был разрежение – у маломощных 3-х секционных моделей он менее 15 Па, у котлов с 7-9участки теплообмена, перепад 25 Па;
Комплект теплообменников позволяет в одной упаковке установить необходимое количество секций в соответствии с отапливаемой площадью.
Для информации! Секционное исполнение теплообменника позволяет увеличить тепловую мощность котла без покупки нового. Кроме того, значительно упрощается ремонт ССМ 5, самой нагруженной и ответственной части оборудования.
Модель котла КЧМ 5 в базовой комплектации изготавливается как отопительный прибор, но по желанию заказчика есть возможность сделать топочную камеру со вторым контуром для получения горячей воды.
Особенности конструкции и эксплуатации котлов Модель ССМ
Применение чугунного корпуса, помимо хорошей стойкости металла к прямому воздействию угольного тепла и горения, позволяет создать оптимальные условия для сжигания топлива. Большая масса металла после прогрева и выхода котла на рабочий режим способствует удержанию высокой температуры в камере сгорания. В результате КЧМ 5 оказался неприхотлив к качеству используемого топлива, состоянию колосника и требует сравнительно простого обслуживания. По отзывам владельцев, котел заслужил заслуженную репутацию надежного и неприхотливого в обслуживании агрегата.
Эксплуатация котла КЧМ
При работе на углях калорийных марок, камера сгорания антрацита выдает не менее 26 кВт тепловой мощности, или 21 кВт на выходе теплообменника, что позволяет обеспечить отопление жилых помещений до 200 м2.
Основные технические характеристики КМС 5:
Высота и ширина агрегата 110х75 см, при весе 240 кг. Толстые 12-миллиметровые чугунные стенки позволяют использовать корпус как аккумулятор тепла;
3-секционный котел способен обеспечить КПД на уровне 78-80%, при правильном подборе условий сжигания топлива;
Температура и давление воды в теплообменнике 95°С и 0,4 МПа. Этого достаточно для эффективной подачи тепла в самые отдаленные уголки жилья, но безопасно для батарейных радиаторов;
Камера сгорания самой маленькой модели на три секции 35 литров, у самой мощной с 9 секциями объем топки увеличен до 155 литров. Такой объем позволяет поднять не менее 15 кг условного топлива, что обеспечит нормальное горение в течение 5-6 часов.
Секция теплообменников, камера сгорания и трубы горячего контура изолированы минеральной изоляцией и металлическим покрытием, что снижает потери тепла в воздух.
К сведению! Особо мощные модификации КЧМ 5, применяемые для обогрева помещений площадью более 400 м2, оснащены специальным защитным клапаном и выносным теплообменником, позволяющим сбросить тепло и давление теплоносителя при возникновении аварийных ситуаций.
Монтаж и организация процесса горения
Для установки котла потребуется отдельное помещение с оборудованной приточно-вытяжной вентиляцией и системой удаления горения. Прежде всего, под тяжелый, более 200 кг весом, чугунный казан котла потребуется сделать бетонное или металлическое основание с уклоном не более 5°. Расстояние от стен корпуса до легковоспламеняющихся и горючих материалов должно быть не менее 40 см. Перед фасадной стеной потребуется свободное пространство не менее метра, а расстояние от котла до стен здания не менее 25 см.
Для организации эффективного сжигания твердого топлива потребуется обустройство выхлопной трубы диаметром 155 мм для небольших моделей и 210 мм для более мощных. Высота не менее 5 метров. Для обеспечения нормального забора воздуха при нагреве топки на этапе пуска котла в верхней части тепловой трубы устанавливается заслонка, с помощью которой можно регулировать дымовые газы.
Лучшим твердым топливом для котлов является антрацит фракции 40-60 мм. В этом случае расход для CLC 5 будет около 3кг/ч. При высоком уровне тяги в топке можно сжигать уголь более крупных фракций, до 80 мм.
Допускается использование смесевых видов топлива, таких как уголь и опилки, торф и угольные брикеты. При использовании сухих дров выходная мощность котла падает с 21 до 18 кВт, а на сыром древесном топливе влажностью более 25% тепловая мощность снижается до 8 кВт.
При переводе котла на новое топливо секция теплообменников не меняется. Выполнен монтаж арматуры и нагнетательных вентиляторов, контроля горения и новых горелок.
Название котла CFM 5 уникальной конструкции с выдающимися характеристиками невозможно. КПД ниже 80% позволяет считать его средним по эффективности горения и преобразования энергии, но котел получился очень надежным и простым, что имеет не меньшее значение, чем эффективное горение.
Коттедж для дачи и дачи
Выработки тепла в 21 кВт достаточно для частного дома, но слишком много для небольших загородных строений. На Кировском заводе на ЦПМ 5 менее трех секций теплообменника не устанавливается, а использовать агрегат в четверть или половину нагрузки нерационально, так как приводит к большим потерям тепла.
Поэтому для дома 70-100 м2 подойдет твердотопливный котел КЧМ 2, известный как «жарочный». Три секции КЧМ 2 при работе на антраците позволяют получить тепловую мощность в 16 кВт. При использовании газового угля тепловая мощность падает до 12 кВт, по торфу и бурому углю снижение выработки тепла может составить до 10 кВт.
Конструкция котла КЧМ2 аналогична 5-й модели, но имеет меньшие размеры теплообменника и корпуса. Высота и ширина корпуса котла CFM 2 составляет 106 см и 40 см соответственно.
Требования по установке и монтажу котла КФМ 2 аналогичны пятой модели.
Заключение
Технология литья чугуна является единственной, позволяющей производить металлические котлы отопления. Если для отопления коттеджей используется каменный уголь, то единственным адекватным решением по обустройству водяного отопления будет использование котлов типа CFM.

Ремонт кчм своими руками
Подробно: ремонт кчм своими руками от настоящего мастера для сайта en. icndoit.com/35.
Стаж эксплуатации котла, он не так уж велик, чуть больше года, но уже достаточно, чтобы познакомить читателя с этим замечательным агрегатом, коснемся немного его устройства (подробнее здесь), 3- секционный котел, топка с внутренним размером 320 на 210 мм, что позволяет отправлять туда дрова максимальной длиной до 30 см. По паспорту котла его мощность на сухих дровах 17 кВт. Использую их только для топки, другие виды топлива, к сожалению, опробовать не удалось, так как в нашем богатом лесном массиве они не распространены. По теме опыта, хотелось бы отдельно остановиться на регуляторе тяги, устройство крайне нужное, за год зарекомендовало себя с лучшей стороны, но после года эксплуатации внутреннее устройство так не реагировало» «ярко» до заданной температуры, котел уже вовсю работает на 80, но заслонка не прикрывается. Анализ ситуации позволил предположить, что цилиндрическая часть, перемещающая пружину, стала медленнее отрабатывать свой ход, так как если бы была виновата пружина (было ослаблено ее давление), то регулятор просто прикрывал заслонку на подаче воздуха, преодолевал Проблема проста, изменился угол наклона тяги и она опустилась ниже к полу, ход уменьшился, но Т стал держать четче.
… т.е. рычаг был не такой большой на нажатие заслонки, соответственно давление на регулятор от заслонки уменьшилось и все работало более-менее хорошо.
Вернемся к топливу, топят разными дровами, сырыми, сухими, березой, сосной, не секрет, что лучше всего, конечно, береза, тепло хорошее, горит долго.
В пересчете на расход дров, при моем умеренно утепленном доме, общей площадью около 145 м2 (с курятником, естественно, зимой отапливаем), в мороз минус 25 уходит около 100 кг. -30 градусов, температура в котле около 80 градусов. При температуре наружного воздуха минус 5-15, расход снижается до 50 кг, температура в котле 60 градусов (в этом преимущество чугунных котлов, возможность удерживать Т обратки ниже 60-65 градусов, так как стальные котлы с такой отдачей Т быстро гниют). Простой подсчет потребляемого топлива также дает нам примерную картину теплопотерь моего дома, сухих дров 1 кг = 12 мДж, если перевести в более привычные киловатты = 3 кВт энергии/1 кг соответственно при сжигании 100 кг дров выделяем около 300кВт энергии, если учесть что КПД котла не более 60%, то в теплопотери дома расходуется 180кВт в сутки, но так же готовим горячую воду в котле, который наверное забирает не менее 10% потребляемого тепла, так дом теряет в сутки около 160 кВт тепла, или 6 кВт в час, это не так уж и много!
Видео (нажмите, чтобы воспроизвести).
По горению дров наблюдения за горением топлива дали следующую информацию, дрова (любые) сначала горят не очень горячим пламенем, что вызывает выделение из них влаги и летучих соединений, дым белый из трубы в это время летит, иногда немного чернеет, потом горение переходит в фазу когда из трубы идет прозрачный дым, и выделяется много тепла, в это время пытаюсь нажать заслонку на выходе котла в дымоход, чтобы тепло не уходило в дымоход и повышался КПД.
На топках, так как топка котла маленькая и дров много туда не заложишь, топить приходится непрерывно в течение дня, т.е. подбрасывая 1-4 полена, в зависимости от Т в котле, при 60 градусах бросаю поленья каждые полчаса, при 80 градусах количество поленьев увеличивается, ночью при минус 30 топим так: перед сном кидаем полную топку, горит около 2 часов до образования угольков при дно, что позволяет легко переплавить его снова, т.е. 2-4-6-8 часов утра подкидываем бревна, тот кто встанет и подкинет бревна. В теплое время года ночью (выше минус 15) вообще не тонем, т.е. утром снова топим, и котел не работает часов 8-10.
Для сажи и конденсата, конденсат в моем дымоходе просто отсутствует как класс, хотя внизу дымохода был сделан штуцер для его слива, но он не понадобился, конечно это не говорит в пользу котла , а лишь говорит о том, что Т дымовых газов такова, что не образует , что в целом говорит о низком КПД котла, т. По нагару я писал про чистку котла здесь. Замечаний по этому поводу не было, единственное, что чистить котел я стал чуть реже, так как после чистки нет ощутимой экономии дров.
В сухом остатке котел КЧМ-5 Комби – замечательный аппарат, ест практически любые дрова, неприхотлив, при небольших габаритах имеет высокие показатели мощности – 17 кВт, прост в обслуживании, особого ухода не требует , вместе с регулятором тяги значительно облегчает работу по наблюдению за горением котла, из минусов – топка слишком маленькая, что не позволяет подкинуть туда больше дров и обеспечить горение не менее 4-5 часы. Котлом в основном доволен.
Когда топливо (уголь, дрова) для твердотопливных котлов было доступно по доступной цене, мало кто задумывался о повышении КПД этих отопительных приборов. Но мы сейчас живем в такое время, когда энергоресурсы для населения с каждым годом дорожают, поэтому вопрос модернизации котлов КЧМ, до сих пор сохранившихся во многих селах и городских поселениях, далеко не праздный, а, скорее всего, жизненно важный.
Посетителям сайта предлагаются самые простые и доступные варианты повышения КПД твердотопливных котлов серии КЧМ:
Установка перегородки внутри котла.
Подача воздуха сверху в котел.
Подача воздуха снизу в котел.
Суть доработки заключается в максимальном использовании горячего воздуха, который прогревает секции внутри котла. Представьте, что вы кипятите чай в чайнике не на газовой горелке, а поставив чайник рядом. Понятно, что в этом случае вода в чайнике будет кипеть очень долго и если вообще будет кипеть. Аналогичная ситуация происходит внутри котла, где сначала нагревается воздух, а затем этот горячий воздух нагревает секции, где циркулирует вода. Кроме того, часть тепла фактически идет на нагрев воды, но немалая часть также выходит через дымоход без всякой пользы.
Схема установки перегородок в КЧМ
Этой несправедливости можно избежать, вставив внутрь котла над пламенем металлический лист толщиной от 3 до 5 мм, который будет удерживать тепло и направлять его к стенкам топки. водные участки. Но еще большего эффекта можно добиться, если соорудить внутри лабиринт из вставных листов. Как это будет выглядеть, вы можете узнать, взглянув на прикрепленную картинку.
Может возникнуть вполне справедливый вопрос: как все это осуществить на практике? Здесь уже есть простор для творчества каждого владельца частного дома. Но как вариант можно приварить к стенкам котла уголки или полосы металла, а к ним прикрепить листы перегородок. Либо можно приварить листы прямо к стенам. Но в любом случае идея важна, а кто и как воплотит ее в жизнь – дело личное, ведь умных людей много.
П подача воздуха в КЧМ сверху через дымоход
Всем нам не раз приходилось разжигать костер, чтобы согреться, испечь картошку, шашлык и т.д. И каждый раз для того, чтобы лучше разжечь дрова , пришлось раздувать огонь плоским предметом в виде лопаточки. Почему это делается? И делается это для того, чтобы увеличить поступление кислорода в воздух, что способствует активизации химической реакции, называемой горением. Естественно, чем больше кислорода поступает к продуктам горения, тем активнее они будут гореть и выделять больше тепла.
Отбойник В КЧМ
Аналогичным образом можно улучшить сжигание твердого топлива в топке котла КЧМ. Конструктивно это можно сделать, вварив в дымоход с помощью электросварки отрезок трубы Ǿ 50 мм с переходником Ǿ 40 мм. Через эту трубу с помощью компрессора или простого пылесоса в топку нагнетается воздух, таким образом активизируя процесс горения дров. На приложенных фото видно, где приваривается труба и как воздух поступает в топку. На другом снимке показан разделительный лист, сохраняющий тепло и направляющий пламя вдоль стенок секций.
По аналогии с верхней подачей воздуха модернизирована подача кислорода под решетками. Для этого умные хозяева и придумали приспособление, способствующее лучшему сгоранию твердого топлива в топке. Можно было бы подробно описать эту простую конструкцию, которую, кстати, несложно сделать самому, но приложенное видео более наглядно познакомит вас с курсом.

Еще хочу предложить одно видео с YouTube, в котором изобретатель делится устройством, экономящим газ в котлах КЧМ, который является теплоносителем.

Как устранить неисправности котлов Теплотехник
Автономная система отопления дома становится одним из самых распространенных способов отопления дома.
Среди множества вариантов предпочтение отдается газовым котлам как наиболее эффективным и экономичным установкам.
Признанными лидерами в производстве газовых агрегатов являются европейские компании, но их продукция не всегда способна эффективно работать в российских условиях.
Отечественные производители, проанализировав опыт зарубежных коллег, решили использовать совершенно иной подход к конструкции и функционалу котлов.
Рассмотрим одну из моделей российского газового котла – Жуковский АОГВ 23.
Какие функции выполняет Жуковский газовый котел АОГВ 23?
Аббревиатура АОГВ 23 расшифровывается как Аппарат газовый отопительный бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно обогревать помещение площадью до 200 м2 .
Такие возможности оптимальны для использования в частном доме, коттедже или другом помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и неиспользуемые элементы конструкции.
Это повысило надежность, уменьшило количество отказов и поломок. Кроме того, особенностью котлов АОГВ 23 является энергонезависимость.
В случае внезапного отключения электроэнергии работа котла продолжится в обычном режиме, что немаловажно в условиях российской зимы. … Эта функция значительно повышает надежность системы отопления дома.
При этом отсутствие электроснабжения требует определенного расположения радиаторной системы, так как циркуляция теплоносителя будет происходить естественным путем.
Камера сгорания атмосферного котла, с забором воздуха непосредственно из помещения и естественным дымоудалением с использованием печной тяги .
В качестве теплоносителя используется бытовой антифриз, что повышает надежность системы отопления в сильные морозы.
Рекомендации по эксплуатации газовых котлов
_____________________________________________________________________________
Отзыв о газовом котле Ariston BS ii 24 ff Работа газового котла Ariston BS ii 24 ff Отзыв о газовом настенном котле Ariston Egis Plus 24 ff Рекомендации для подключения котла Аристон Эгис Плюс 24 фф Регулировка настенного газового котла Аристон Уно Сервис и запуск газового котла Аристон Уно
Установка накопительного водонагревателя Ariston abs
Газовые котлы АГВ-120 Неисправности газовых котлов АГВ-120 Обзор автоматического газового котла АГВ-80 Рекомендации по установке и установке котлов АГВ-80 Газовый котел Alpine АКГВ-11. 6 Установка котла АКГВ -11.6 Эксплуатация газового котла АКГВ-17.4 Конструкция Боринского газового котла АКГВ-23 Обзор газового котла АКГВ-23.2 ЖМЗ Газовый котел АОГВ-11.6-3 Экономика Монтаж и обслуживание котла АОГВ-11.6-3 Эксплуатация котла АОГВ-11.6- 3 Экономика Обзор газовых котлов Боринский АОГВ-17,4 Монтаж и монтаж котла АОГВ-17,4 Проектирование и обслуживание стального газового котла АОГВ-23 Эксплуатация газового котла АОГВ-23 ЖМЗ Неисправности АОГВ-23 ЖМЗ котел Параметры и конструкция газовых котлов АОГВ и АКГВ Настенный парапетный газовый котел Атон Эксплуатация парапетного газового котла Атон Монтаж и монтаж парапетного газового котла Атон Монтаж и монтаж настенно-моу нтед котел Бакси ЭкоФор Обзор настенного газового котла Бакси Эко Четыре Устройства и устройства котлов Бакси Экофор Обзор газового котла Бакси Луна 3 Автоматическая котельная матика Бакси Луна-3 Комфорт Настенный двухконтурный котел Бакси Луна 3 с Комбинированные котлы Установка настенного котла Baxi Luna 3 Comfort Обзор настенного двухконтурного котла Baxi main four Установка настенного двухконтурного котла Baxi Mine Fore Обслуживание и наладка котла Baxi main four Характеристики напольный газовый котел BaxiSlim Комплектующие газового котла Бакси Слим Настройки и обслуживание котла Baxi Slim Монтаж и установка котла Бакси Слим Настенный газовый котел Beretta Ciao CSI Монтаж газового настенного котла Beretta Ciao CSI Настройки и обслуживание котла Beretta Chao Настенный газовый котел Beretta City Установка и эксплуатация котлов Beretta City и подключение газового котла Bosch Gaz 4000 W Ремонт и обслуживание настенных котлов Bosch Gaz 4000 W 24 Обзор автоматики и неисправности котлов Bosch Gaz 6000 W Установка и эксплуатация настенного газового котла Bosch 6000 Настенный газовый котел Bosch Gaz 6000 W Характеристики газовый котел Bosch 4000 W ZSA 24 Двухконтурные котлы Bosch Gaz 4000 W ZWA 24 Комбинированный газовый котел Buderus Logamax U042 / U044 Работа котлов Buderus Logamax U042 / U044 Устройство котла Buderus Logamax U052 / 054 Элементы гидросистемы котла Buderus Logomax U052 / 054 котел Buderus Logamax omax U072 Обзор напольного котла Buderus Logano G124 Установка напольного газового котла Buderus Logano G234 Наладка и обслуживание котла Buderus Logano G234 Информация о газовых котлах Buderus и Vaillant Обзор котлов STS Проектирование и монтаж напольного котла Danko газовые котлы 10 Эксплуатация и обслуживание напольных котлов Данко 10 Автоматика Обзор настенных газовых котлы Электролюкс Базовый Установка и установка газового котла Электролюкс Базовый Конструкция напольного газового котла Электролюкс ФСБ Эксплуатация напольного газового котла Электролюкс ФСБ Монтаж и обслуживание напольного газового котла Электролюкс ФСБ Монтаж настенного газовый котел Electrolux Hi-Tech Установка и эксплуатация газового котла Electrolux Hi-Tech Обзор настенного котла Electrolux Quantum Работа котлов Electrolux Quantum Установка газового котла Electrolux Quantum Обслуживание и сервис котлов Electrolux Quantum Двухконтурный газовый настенный котел Ferroli Diva Установка и установка двухконтурного газового котла Ferroli Diva Обзор газовых настенных котлов Ferroli Domina Установка и установка газовых котлов Ferroli Domina Настенный газовый котел Ferroli Domiproject Режимы работы газового котла Ferroli Domiproject Неисправности Ferroli котлы Обзор напольного газового котла Ferroli Пегас Обслуживание газового котла Ферроли Пегас газовый котел Гефест Импортные котлы для систем отопления Эксплуатация газового котла КЧМ-5 Газовый котел КЧМ-5 Чугунные газовые секционные котлы КЧМ
Газовый котел Китурами Мир 5000 – Монтаж и наладка Подключение оборудования к котлу Китурами Мир 5000
Строительство газового котла КСГ Подовая Установка и обслуживание котла КСГ Подовая Строительство и эксплуатация газовых котлов КСВ Монтаж и обслуживание газовых котлов КСВ Обзор автоматизированного водогрейного котла КВ-Г Устройство и монтаж водогрейного котла КВ-ГМ Водогрейные отопительные котлы КВА Водотрубные газовые котлы КВГ
Чугунный газовый котел Лемакс Лидер Монтаж и обслуживание газового котла Лемакс Лидер Отопительный газ котел Лемакс Премиум Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с Подбор котлов с имитацией горелок Газовый настенный котел Навьен Эйс Комплектующие двухконтурных котлов Навьен Эйс Неисправности и ошибки устройства и обслуживание газового котла Навьен Делюкс Установка и установка настенных газовых котлов Навьен Электронные функции котлов Нева Люкс 7224 Газовый котел конт ролс Нева Люкс 7224 Настенный двухконтурный котел Нева Люкс 8224 Монтаж и установка настенных котлов Нева Люкс 8224 Проверка и диагностика двухконтурного котла Нева Люкс 8224 Ремонт основных элементов котла Нева Люкс 8224 Техническое обслуживание и ремонт котла газовый котел Нева Люкс 8224 Рекомендации по эксплуатации котлов Нева Люкс 8618 Устройство газового котла Нева Люкс 8618 Ошибки и неисправности котлов Нева Люкс
Навесной газовый котел Протерм Рысь с мгновенным нагревом ГВС Монтаж и установка настенного котла Протерм Рысь Напольный газовый котел Протерм Волк КСО Монтаж и наладка котла Протерм Волк Эксплуатация и обслуживание твердотопливного котла Бобер Отзыв о твердотопливный котел Протерм Бобер Установка и установка котла Протерм Бобер Эксплуатация газового котла Протерм Гепард Наладка газового котла Протерм Гепард Напольный чугунный газовый котел Протерм Гризли Газовый настенный котел Протерм Леопард Чугунный газовый котел Протерм Медведь КЛОМ Установка и установка котла Протерм Медведь Характеристики и комплектация газовых котлов Протерм Медведь Установка и подключение настенного котла Протерм Медведь и обслуживание Протерм Пантера Настенный газовый котел Протерм Пантера Двухконтурный настенный газовый котел Протерм Ягуар Монтаж и установка котла Протерм Ягуар Газовый котел Прометей
Монтаж и установка газового котла Росс АОГВ-12 Монтаж газового котла Росс АОГВ-16 Рекомендации по эксплуатации котла Росс АОГВ-20 Отзыв о напольном газовом котле Росс АОГВ-20 Отзыв о котле Росс АОГВ котел газовый парапетный Характеристика напольного газового котла Сибирь 11 Энергонезависимый напольный газовый котел Сибирь 17 Газовый отопительный котел Сибирь 23 Отопительный газовый чугунный котел Сибирь КЧГО-16 Газовый чугунный напольный котел Сибирь КЧГО-50
Схемы обвязки котла отопления
Проверка и регулировка котла Vaillant atmotec Техническое обслуживание котла Vaillant atmotec Строительство и монтаж котла Vaillant turbotec 242 Газовые котлы Vaillant Turbotec/Atmotec Функции газовых котлов Vaillant Turbotec/Atmotec Vaillant Turbotec / Atmotec Управление и автоматика котлов Vaillant Turbotec / Atmotec Управление и работа котлов Схемы и управление котлов Vaillant Turbotec / Atmotec водогрейных котлов Viesman Обзор газового котла Viessmann Vitodens 100-W Обзор газового котла Viessmann Vitogas 100-F Эксплуатация газовый котел Viessmann Vitogas 100-F Обзор напольного газового котла Viessmann Vitomax 200 Обслуживание котлов Viessmann Vitopend Обзор одноконтурного котла 100 Viessmann Vitogas Wh2 ошибки газовых котлов Viessmann Vitopend 100-W Обзор комбинированного котла Viessmann Vitoplex 100 Газовый котел Житомир-3 Atem Монтаж и установка Установка котлов Житомир-3 Атем
Обзор котла Nova Florida Vela Compact Установка и подключение котла Nova Florida Проверки и регулировки котла Nova Florida Vela Compact Рабочие функции котла Nova Florida Vela Compact Газовый котел Nobel
___________________________________________________________________________
___________________________________________________________________________
Неисправности котла АОГВ-23 ЖМЗ
Параметры и устройство газовых котлов АОГВ и АКГВ
Автоматика котла Baxi Luna-3 Comfort
Монтаж и сборка котла Бакси Слим
Наладка и обслуживание котла Beretta Chao
Определение кодов ошибок и неисправностей котлов Rinnai
Ошибки и неисправности газового котла Термет
Значение кода ошибки и неисправности котлов Вилант
Определение неисправностей и ошибок котлов Висман
Вопросы по обслуживанию котлов Навьен
Вопросы по неисправностям дизельных котлов Китурами
Котлы Юнкерс – Мастера отвечают на вопросы пользователей
Специалисты отвечают на вопросы по котлам Электролюкс
Ответы специалистов по ремонту котлов Нова
Вопросы по обслуживание котлов Hermann
Ответы мастеров по обслуживанию котлов Daewoo
Вопросы по обслуживанию котлов Ferroli
Вопросы пользователей по ремонту электрокотлов Эван
Из-за чего загорается и сразу гаснет газовый котел АКГВ
В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
Из-за чего Котел АОГВ зажигается и быстро гаснет
Как устранить ошибку Е01 на котле Балтгаз
В чем поломка, если котел Дани загорается, но сразу гаснет
Почему котел Данко загорается, но быстро гаснет?
Котел Демрад перестал держать давление, в чем проблема
Из-за чего котел Газлюкс начал греться и шуметь
В чем причина, если газовый котел Кебер загорается, но быстро тухнет
Как исправить код ошибки 01 на котле Китурами
Из-за чего котел Конорд зажигается, но сразу тухнет
В чем причина, если котел Лемакс зажигается и быстро тухнет
Почему котел Мимакс зажигается, но сразу тухнет резко?
Почему котел Очаг зажигается, но сразу гаснет
Почему газовый котел Росс загорается, но быстро гаснет
В чем неисправность, если котел Сибирь загорается и резко гаснет
Почему котел Сигнализирует загораются и резко гаснут?
Из-за чего котел Термет может шуметь и греть
Почему газовый котел Теплотехник загорается, но внезапно гаснет?
Как исправить ошибку Е01 на котле Термон
По этой причине двухконтурный котел Электролюкс начал гудеть и греться
По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
Котел Иммергаз по какой причине не работает на ГВС
Почему газовый котел Навьен постоянно выключается и включается сразу при нагреве
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Heating boilers piping
STS boilers
Solid fuel boilers KBT
Pellet boiler Peresvet
Steel floor boiler Raton
Solid fuel boiler Thermology
Errors and malfunctions of the gas boiler Termet
Repair of Котлы Thermon
Ремонт котлов Nova
Сервис котлов Hermann
Сравнение газовых котлов Lemax Premium-20 и Danko-20s
___________________________________________________________________________
Maintenance of Daewoo boilers
Boiler malfunctions Demrad
Mora boiler malfunctions
Boiler repair Westen
Immergaz boilers malfunctions
Types of solid fuel boilers
Combined boiler models and designs
Oil and double котлы контурные
Чугунные котлы на угле
Котлы с имитацией горелок
Импортированные котлы для систем отопления
Технические характеристики
Рассмотрим технические характеристики котла Zhukovsky AOGV 23:
Варианты
AOGV 234-2034-1 34-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034-2034. АОГВ 23-2 Комфорт
Тип котла Газовое отопление
Вид топлива Газ природный с возможностью перевода на сжиженный
Functions Heating (supply of coolant to the radiator system)
Efficiency 89 %
Boiler power (max) 23 kWt
Gas consumption 2.55 m3 / h
Область нагрева До 200 м2
Температура теплового носителя 50 ° -90 °
. Сводной сигнал Отсутствует
.0030 Вес котла 52 кг
teplomex.ru
Напольные газовые котлы АОГВ-6,9; -9,3; -12,5 Уже много лет отапливают дома по всей России. Доступная цена и простота конструкции сделали эту марку достаточно популярной у многих покупателей с небольшим достатком.
Сегодня мы подробно ознакомимся с модельным рядом и техническими характеристиками котлов российского производства на основании инструкции по эксплуатации (паспорта) данного газового теплого пола. Разберем устройство и автоматику устройства по фото схемам, ценам, настройкам, а также все неисправности при эксплуатации газового котла АОГВ, методы их устранения и ремонта.
Модельный ряд
Газовые котлы “Термолюкс” производятся в г. Таганроге Ростовской области. На рынке мы можем найти несколько модификаций котлов АОГВ. Выпускаются устройства как одноконтурные, так и двухконтурные – для нагрева проточной воды, способные работать не только на природном, но и на баллонном газе. Какие модели котлов производит компания? И их несколько.
Котлы газовые напольные “Термолюкс”
Котлы одноконтурные напольные газовые АОГВ для отопления:
– АОГВ 6.9; – АОГВ 9.3; – АОГВ 11.6; – АОГВ 12,5; – АОГВ 15; – АОГВ 20.
Цифры в названии конкретной модели прибора указывают на номинальную мощность котла, она может быть от 6,9 кВт до 20 кВт. Котлы «Термолюкс» могут отапливать частный дом или производственные помещения общей площадью до 200 м2. Наиболее популярными, судя по отзывам покупателей, стали модели АОГВ-6,9 и АОГВ-9,3, рассчитанные на небольшой дом площадью 50-80 м2.
Котлы двухконтурные газовые АКГВ для отопления и горячего водоснабжения:
– АКГВ 12,5; – АКГВ 15; – AKGV 20.
Эти модели имеют встроенный стальной теплообменник для производства ГВС. Правда, учитывая небольшую мощность котлов, расход проточной воды будет совсем небольшой: 4-7 литров в минуту. Но этого обычно достаточно для кухонных нужд, например, мытья рук или посуды.
Устройство газового котла АОГВ 6.9 и 9.3: автоматика
Как и большинство напольных газовых приборов, котлы АОГВ «Термолюкс» состоят из теплообменника, в котором нагревается теплоноситель, основной и запальной газовых горелок, автоматика и устройство дымоудаления. Рассмотрим подробнее схему внутренних особенностей таганрогского аппарата:
1 – теплообменник для нагрева воды; 2 – газовый кран; 3 – термостат автоматического поддержания необходимой температуры охлаждающей жидкости; 4 – термометр; 5 – дверь; 6 – лобовой щит. 7 – термодатчик с фиксирующим винтом; 8 – узел крепления рычага; 9 – демпфер; 10 – запальная горелка; 11 – рычаг; 12 — вентиль с кнопкой; 13 – воздушная заслонка; 14 – регулятор подачи воздуха; 15 – стабилизатор тяги; 16 – газораспределитель.
Автоматика газового котла АОГВ “Термолюкс”
Настройка газового котла АОГВ: инструкция для пользователя
1. Отрегулировать тягу дымохода с помощью воздушной заслонки. 2. Откройте заслонку, нажмите кнопку вентиля и зажгите запальник, поднеся к нему зажженную спичку. 3. Удерживайте кнопку, пока рычаг не переместится назад на одну треть своего диаметра. 4. Откройте газовый клапан, чтобы перевести пламя на основную горелку. 5. С помощью воздушной заслонки и регулятора воздуха отрегулировать подачу воздуха в котел.
При соблюдении этих правил пламя на основной горелке должно быть сине-голубым, устойчивым и непрерывным. При работе котла не должно быть хлопков, шипения и образования нагара. Рекомендуется периодически контролировать процесс горения газа и тягу в дымоходе.
Термостат автоматически поддерживает заданную температуру теплоносителя в контуре отопления котла, плавно изменяя объем подачи газа на основную горелку. Для изменения температуры необходимо повернуть регулировочный винт в ту или иную сторону, но не более чем на половину его оборота. Температуру можно периодически проверять по показаниям термометра, расположенного в котле.
При достижении заданной температуры клапан термостата плавно закрывается, переводя работу газовой горелки в режим «маленькое пламя» пониженной мощности. В случае изменения температуры термостат автоматически регулирует подачу газа на горелку, обеспечивая постоянную температуру нагрева воды в контуре отопления.
Если площадь отапливаемого помещения очень маленькая, термостат может полностью перекрыть подачу газа на основную горелку, при этом запальник будет всегда включен.
Технические характеристики газовых котлов АОГВ “Термолюкс”
Котел АОГВ “Термолюкс”: технические характеристики
Преимущества газового котла АОГВ “Термолюкс” :
– простота конструкции; – низкая цена на котел (от 12 000 руб. ) и на запчасти; – минимальный диаметр дымовой трубы на АОГВ-6,9а моделей АОГВ-9,3 всего 100 мм; – компактность.
Недостатки газовых котлов АОГВ «Термолюкс» :
– устаревшая автоматика; – качество материалов и комплектующих; – отсутствие в ассортименте котлов мощных устройств.
Неисправности газовых котлов АОГВ-6,9; -9,3; -12.5 и методы их устранения
1. Гаснет или выключается основная газовая горелка.
В дымоходе недостаточно вакуума или он забит, что потребует очистки. Также проверьте настройку термостата, возможно, его необходимо отремонтировать или заменить.
2. Запах газа.
Проверить резьбовые соединения, промыв их с мылом, также может потребоваться замена прокладок.
3. Рычаг не отрывается от кнопки клапана.
Отрегулируйте положение этого рычага с помощью винта его крепления. Проверьте термодатчик на деформацию.
Котлы газовые АОГВ-6,9; -9,3; -12,5
4. Котел плохо греет воду, недостаточна температура теплоносителя.
Правильно отрегулируйте термостат, поворачивая регулировочный винт.
5. Длинное оранжевое пламя на основной горелке.
Регулировка подачи первичного и вторичного воздуха к основной горелке с помощью заслонок. Также необходимо проверить тягу в дымоходе.
6. Плохая циркуляция теплоносителя: вода в котле горячая, а батареи холодные.
Долейте охлаждающую жидкость в систему, возможно ее количество недостаточно.
7. Шипение основной горелки.
Чрезмерная тяга дымохода или избыточная подача воздуха. Отрегулировать воздушные заслонки.
8. Вода в бойлере кипит.
При небольшой площади помещения мощность котла расходуется не полностью. Полностью открыть дроссель и штоки.
9. Котел самопроизвольно выключается.
Нет подачи газа на горелку. Снова зажгите горелку. Просмотр видео. Котлы газовые АОГВ-6,9; -9,3; -12,5 «Термолюкс» отзывы покупателей разные. Эти устройства больше ориентированы на непритязательного потребителя, желающего за небольшие деньги приобрести отопительный прибор с минимальным набором функций. Мы рассмотрели основные технические характеристики и внутреннее устройство котлов АОГВ по инструкции по эксплуатации, модельный ряд, а также их неисправности и способы устранения этих проблем.
Достоинства и недостатки модели
Достоинства котлов Жуковский АОГВ 23 :
Надежность, простота конструкции.
Независимость от системы электроснабжения.
Простое и интуитивно понятное управление.
Предназначен для эксплуатации в российских условиях.
Предназначен для работы в суровых климатических условиях.
Срок службы 14 лет (и более).
Стоимость котлов значительно ниже, чем у европейских аналогов.
Следует учитывать недостатки агрегатов :
Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
Внешний вид котлов уступает европейским моделям.
Механическая автоматика котла слабовата.
Из-за размеров и веса агрегата требуется установка в отдельном помещении.
ПРИМЕЧАНИЕ!
Большинство недостатков в той или иной степени присущи всем атмосферным моделям, поэтому их можно отнести к специфической конструктивной особенности.
Преимущества и недостатки оборудования
Одним из преимуществ является расширенный модельный ряд
Независимо от комплектации котел ЖМЗ имеет следующие преимущества:
Расширенный модельный ряд. Это позволяет подобрать оптимальный вариант обогрева любого объекта с учетом площади здания, планировки, количества комнат, качества теплоизоляции, климатических условий и других факторов. В линейку приборов входят как бюджетные устройства, предназначенные для сезонного использования и обогрева небольших одноэтажных дачных участков, так и высокопроизводительные агрегаты для кирпичных коттеджей в 2-3 этажа.
Относительно простое управление: инструкция к котлам ЖМЗ содержит подробную информацию по подготовке оборудования к подключению, настройке, эксплуатации и правилам техники безопасности.
Большинство моделей оснащены импортным блоком автоматики с пьезорозжигом, поэтому проблем с запуском агрегата не возникает.
Одноконтурные устройства позволяют использовать незамерзающую жидкость, что облегчает работу котельной в зимнее время года, особенно в регионах с суровыми зимами.
Конструкцией предусмотрена возможность установки двух типов форсунок, благодаря чему оборудование совместимо как с природным, так и сжиженным газом.
Повышенная ремонтопригодность, большинство запчастей есть в наличии в магазинах.
Долгий срок службы: более 14 лет.
К недостаткам оборудования можно отнести устаревшую конструкцию, пониженный уровень КПД и значительную стоимость. У некоторых пользователей есть сомнения по поводу российской сборки техники, но отзывы свидетельствуют о том, что ее качество соответствует ожиданиям. Производитель предлагает три модификации котлоагрегатов – «эконом», «универсал» и «комфорт». Первые два легко отличить внешне: аппараты оснащены прямоугольным корпусом, а «комфортные» разновидности – круглыми.
Что лучше – Боринский или Жуковский
Оборудование Боринского завода появилось на рынке в 2009 году, но газификацией регионов России эта же организация занималась еще в 1992 году. Сегодня этот производитель предлагает более 30 моделей различных мощностей, в том числе с двумя контурами. Характеристики приборов двух марок мало отличаются, как и уровень качества, поэтому, если нет возможности приобрести жуковский котел, можно заказать боринский котел аналогичной мощности.
Разновидности
Имеется три модификации котлов Жуковский АОГВ 23 :
Эконом … Напольный агрегат с русской автоматикой, трубчатый теплообменник. Есть датчик температуры.
Универсал. Установлена итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
Комфорт. Помимо всех опций моделей Универсал, котлы имеют возможность дистанционного управления, комнатный термостат, защиту от превышения температуры теплоносителя.
Котлы модификации Комфорт можно отличить от других разновидностей внешне – они имеют прямоугольную форму поперечного сечения корпуса, а Эконом и Универсал – круглую.
Принцип работы
Все колонки имеют вентилируемую полость между корпусом и котлом
ЖМЗ производит два основных типа оборудования для отопления помещений – АОГВ (Газоводогрейный Аппарат) и АКГВ (Комбинированный).
Отличия заключаются в функциональности.
Оба типа напольных конструкций.
Оба устройства включают газовую камеру со смотровым окошком, отопительный котел и автоматику. Газ подается в камеру сгорания, при сгорании выделяет свою энергию и передает ее теплоносителю – бытовому тосолу или воде.
Жидкость, нагреваясь, расширяется и при достижении определенного давления «выстреливает» из котла, начинает циркулировать по трубам, быстро прогревая все помещения.
В момент «выстрела» давление в конструкции достигает критических значений, поэтому все отопительные приборы (трубы, батареи) необходимо сваривать между собой.
Отличие функционирования комбинированных газовых котлов в том, что они двухконтурные. В конструкции имеется выход и вход для холодной воды, которая, проходя по специально смоделированной сети, нагревается, а затем используется по назначению.
Устройство
Принцип работы котла АОГВ 23 основан на нагреве теплоносителя с помощью атмосферной горелки … Поступая в трубчатый теплообменник, жидкость достигает максимальной температуры, после чего сбрасывается в отопление система.
Движение теплоносителя происходит под действием теплового движения нагретых слоев вверх, поэтому размещение всех трубопроводов необходимо планировать с определенным уклоном. Для регулировки температуры до заданного значения установлен трехходовой клапан, который подмешивает в нагретый теплоноситель некоторое количество более холодной обратки.
Естественная циркуляция нестабильна и неэффективна, поэтому многие владельцы устанавливают внешний циркуляционный насос для стабилизации системы.
Особенности установки
Для установки котла необходимо отдельное помещение
Для установки оборудования ЖМЗ необходимо отдельное помещение, размеры которого зависят от мощности и производительности оборудования. Если вы хотите установить двухконтурную модель, схема работы следующая:
К котлу подключаются радиаторы, оборудованные вентиляционными выходами.
Насосный агрегат устанавливается перед котельным оборудованием, его целесообразно подключить к обратке.
По ходу движения рабочей жидкости перед насосом монтируется отстойник, использование данного устройства обязательно.
Резервуар для хранения расположен перед насосом.
В случае подключения одноконтурной модели система закрывается только на котел, обычно для этого требуется меньше места. При монтаже важно обустроить котельную, создать противопожарные условия. После установки специалисты проводят пробный запуск, пуско-наладочные работы. При проблемах с самостоятельным подключением лучше обратиться в фирму, специализирующуюся на установке газового оборудования.
Для какого помещения лучше всего подходит?
Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендуется.
Также не пригодны для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. Они часто сдувают пламя, что останавливает систему отопления и создает опасность утечки газа.
Оптимальный вариант – отдельное помещение в цокольном (цокольном) этаже с оконным проемом площадью не менее 8 м2.
Сердце системы отопления
Основным компонентом системы отопления является котел.
Именно от его мощности, надежности и качества зависит скорость обогрева, защита от холода и комфортное пребывание в помещении.
По этим показателям продукция ЖМЗ в выгодном свете отличается от конструкций других производителей. Кроме того, он имеет ряд других преимуществ:
Все оборудование энергонезависимое – циркуляция теплоносителя происходит силой давления:
прогрессивная система управления – датчики давления газа, жидкой среды в трубах, утечек топлива автоматически перестают работать в опасных ситуациях;
современный пульт управления позволит автоматизировать или дистанционно контролировать процесс отопления;
возможность установки дополнительных насадок – термостатов, индикаторов температуры;
дымоход имеет ветрозащитную конструкцию, благодаря чему пламя не гаснет даже при сильных порывах ветра;
Простое устройство, высокая эффективность и ремонтопригодность – это продлит срок службы и упростит обслуживание.
Сфера применения газовых котлов обширна – от отопления небольших частных домов до отопления крупных промышленных предприятий. Изделия отличаются друг от друга не только мощностью, но и дизайном, принципом действия и дополнительным функционалом.
Инструкция по пуску и эксплуатации
Котел запускается после установки на ровную горизонтальную поверхность и подключения всех коммуникаций :
Газоснабжение.
Прямая и обратная линии системы отопления.
После установки систему необходимо заполнить охлаждающей жидкостью. Уровень заполнения контролируется с помощью сигнальной трубки … Розжиг котла осуществляется с помощью пьезорозжига или зажженной спички (серия Эконом).
ВАЖНО!
Для запуска котла сначала проветрите помещение в течение 15 минут. После этого открыть газовый кран, повернуть рукоятку в положение «запальник включен» и топить до упора. Подождите в этом положении 10-15 секунд, затем нажмите кнопку пьезорозжига.
Когда на запальнике появится пламя, подождите еще 20-30 секунд, затем отпустите ручку … Запальник должен продолжать гореть. После этого можно установить необходимую температуру охлаждающей жидкости.
В процессе эксплуатации от пользователя не требуется особых действий, кроме периодической очистки от пыли и копоти.
Раз в год для проведения технического обслуживания следует приглашать мастера. По всем вопросам обращайтесь в гарантийный или сервисный центр .
Как подготовить котел к работе
Ответить на большинство вопросов, возникающих при эксплуатации оборудования от Термотехник, поможет подробная инструкция, которая прилагается к каждой модели. Каждому владельцу полезно прочитать инструкцию во избежание ошибок и поломок.
Особенно важно прочитать инструкцию перед диагностикой или ремонтом. Например: гаснет горелка и сразу невозможно определить, почему это происходит – причин такой проблемы может быть с десяток.
Перед включением котла должны быть выполнены все требования производителя к помещению, используемому для установки оборудования. Также необходимо правильно подключить и настроить устройство.
Все монтажные и наладочные работы должны выполняться специалистами, имеющими специальное разрешение на выполнение работ. Первый розжиг осуществляется после завершения монтажа и обвязки. Обязательно проверьте правильность установки оборудования. Убедитесь, что все крепления соответствуют правилам пожарной безопасности.
Запрещается размещать легковоспламеняющиеся материалы рядом с обогревателями. Запрещено размещать газовые приборы возле окон – это нарушит их работу. При монтаже оборудования нужно следить за корпусом – он должен стоять ровно, перекосы недопустимы.
Когда оборудование установлено, необходимо подключить к нему холодную воду, сняв заглушки с патрубков. На входе устанавливаются фильтры, препятствующие попаданию частиц грязи в систему. На каждом патрубке, используемом для обвязки, должны быть установлены шаровые краны. Особенно важно правильно установить газовые трубы – не стоит делать это самостоятельно, пригласите специалиста.
Требования к помещению
Помещение, предназначенное для установки обогревателей Termotechnik, должно иметь постоянный приток воздуха. Помещение оборудовано вытяжкой.
Газовые приборы можно монтировать только у негорючих стен, отступив от них на 15 см. Трудновоспламеняющиеся стены необходимо покрыть стальными листами – они крепятся к асбестовым листам, толщина которых составляет 5 мм. Размеры листа должны быть на 10 см больше, чем у утеплителя. Проход перед фасадом должен быть более одного метра.
Если обогреватель монтируется на деревянный пол, то сначала укладывается лист асбеста, а затем металлический лист.
Диапазон цен
Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось срочно искать необходимые комплектующие.
Кроме того, потребуются дополнительные расходы на заключение гарантийного договора.
Не рекомендуется пренебрегать этим действием, так как впоследствии на ремонт может быть потрачена гораздо большая сумма. .
ПРИМЕЧАНИЕ!
Многие пользователи полагаются на собственные навыки и знания, намереваясь самостоятельно отремонтировать котел. Необходимо помнить, что несанкционированные действия с газовым оборудованием могут повлечь за собой административную ответственность.
Оборудование для газовой арматуры Эконом ЖМЗ. Общее описание блока.
Каталог/Инструкция по ремонту газовых котлов АОГВ Жуковский
Дата публикации 14.10.2014 .
Газовый кран ЖМЗ Эконом уникален. Клапан Эконом – советский вариант газового клапана – сказать сложно, но 1974-1977 годов, кажется. Где-то в этих пределах. С тех пор принцип его работы и составные части остались неизменными. Хотя по каким-то причинам сам завод решил прекратить выпуск котлов, оснащенных подобным клапаном. Это ничуть не умаляет его значения и не задевает чести клапана, так как его изобрели люди, запустившие Гагарина в космос. Таких людей на заводе давно нет. Зная, что основными требованиями к любой конструкции тех времен была прежде всего надежность, рассмотрим работу клапана именно с этой точки зрения.
В чем уникальность клапана Econom?
1. Клапан Econom полностью энергонезависим. Работает там, где нет электричества (или часто отключается, или вообще нет и никогда не будет). Котлы, оборудованные таким клапаном, устанавливаются и работают в любых условиях, работает ли он на сжиженном газе из баллонов или газгольдера, или на природном газе, который был подведен, но электричества нет или пока он «на задержке».
2. Клапанное оборудование очень простое и доступное. Состав оснастки выпускается заводом и по сей день. Прокладки, термопара, электромагнитный клапан, датчик тяги, датчик температуры (сильфон-термоколба в сборе), запальник в сборе – любая запчасть в наличии.
3. Сама конструкция клапана настолько проста, что писать о ней практически нечего. Там ничего нет.
4. Технического обслуживания клапана Эконом (хотя слово «техническое обслуживание» не получается произнести) не существует. Позволь мне объяснить. Особенно бодро звучит фраза «Это котлы, которые мы обслуживаем» или «не обслуживаем». Резюме такое: «Котельные никто никогда не обслуживал и не обслуживал». И хватит слушать этот бред.
5. Все всегда перед глазами. Для проведения ремонта нам не нужно лезть в дебри, полностью разбирая котел. Любая деталь доступна в течение пары минут.
Почему клапаны Эконом на разных котлах ЖМЗ выглядят по разному?
Давным-давно, когда на заводе осуществлялся Госплан по выпускаемой продукции, также необходимо было предусмотреть и отчитаться не только о выпуске продукции, но и об улучшениях и новинках среди выпускаемой продукции, необходимых для прогресс страны. Итак, клапан, сделанный изначально, был взят и перевернут вверх дном. И… сообщили о новинке! Потом его поворачивали боком, ставили чуть выше или чуть ниже, и снова отчет. После такого “прогресса” имеем несколько разных клапанов, которые, конечно, имеют одинаковый принцип действия, но, к сожалению, каждый подходит только к своему котлу по году выпуска. В связи с “прогрессивной” циркуляцией блока, мы получаем целую кучу термопар ЖМЗ, разной длины, и разного изгиба, запальники и блоки воспламенителей, блоки сильфонов, датчики перегрева и т.д.
Если у вас установлен котел с блоком Эконом, внимательно посмотрите на фото. Здесь показан газовый клапан Эконом газового котла АОГВ-11,6 … У Вас может быть другая мощность и вариант расположения котлоблока. Это не страшно. Везде, и в этом котле, и в другом, и в вашем АОГВ используется один и тот же принцип оборудования. Чтобы понять, что есть что мы даем по номерам названий элементов. Это очень поможет вам в быстром приобретении навыков самостоятельного ремонта.
Часть 1 . Общее представление об оборудовании газового капана Эконом ЖМЗ.
1. Корпус газового клапана Эконом Чуть позже перейдем к его устройству. Теперь чисто в ознакомительных целях… А вот кому нужно сразу переходить к устройству клапана – сюда.
2. Это гайка трубки, ведущей к датчику тяги. Ничего особенного в этой трубке нет. Это электрический контакт электромагнитного клапана, который идет на термопластину (которая является датчиком тяги). Нагрелся, контакт разомкнулся, и котел выключился, больше чем положено не греет, – котел работает сам на себя. Мы еще вернемся к этой табличке подробнее. Он со временем разваливается (от конденсата и т.п.) или контакты окисляются. Это причина, по которой котел не включается. Если хотите сразу узнать о работе термоплиты – сюда. Если вам нужно быстро узнать, почему котел выключается или вообще не включается – сюда.
3. Гайка термопары. Термопара нагревается снизу пламенем воспламенителя. Самая частая неисправность: перегорание термопары, либо плохой контакт термопары с электромагнитным клапаном, либо просто неисправность термопары. Все это приводит к тому, что котел вообще не включается и кнопка электромагнитного клапана зажата чисто механически чем-то и в таком состоянии котел работает годами. Если хотите узнать как проверить термопару – сюда. Если вам нужно быстро узнать почему не работает котел – сюда. А если термопара?! А если нужно заменить термопару на новую – сюда?
4. Сборка сильфона-тепловой колбы Капилляр (датчик, регулятор температуры). В этой трубке, как и в самом мехе, находится керосиновая смесь. В газовых котлах АОГВ Жуковский регулятор температуры называется сильфонно-термоцилиндровым узлом. Если хотите узнать, как работает сильфон-термоколба – сюда. Если хотите посмотреть как меняется термобелье на новый – сюда.
5. Гайка котла узла сильфон-термоколба … Именно она удерживает баллон внутри котла. Обычно в старых котлах цилиндр находится непосредственно в корпусе котла, в теплоносителе. В более новых модификациях после 2002 г. корпус цилиндра устанавливается в сухой кожух. Если вам нужна консультация по всем вариантам сильфонных узлов, которые выпускал и выпускает Жуковский завод – сюда.
6. Гайка регулятора температуры … Причем не просто гайкой, а с настроечным винтом, на тот случай, если при замене блока были сбиты ступени настройки. Вы всегда можете настроить его. Вообще эта деталь характерна только для котла АОГВ-11,6 Эконом. Трудно сказать, почему сильфонные узлы более мощных котлов после замены сильфонного узла не нужно регулировать, но есть ли такая возможность для АОГВ-11,6? (в разработке)
7. Гайка трубки зажигания. Газ проходит через эту трубку к воспламенителю при нажатии кнопки пуска электромагнитного клапана. Более того, по этой трубке (при нажатии кнопки электромагнитного клапана) проходит газ, минуя практически весь газоблок. А перекрыть его подачу можно только краном, установленным на вводе газа в дом .
