Котел китурами турбо 17 инструкция: Инструкции на Universal floor standing boilers Kiturami

Подключение котла Китурами Турбо R 17 к системе ГВС

___________________________________________________________________________

• Газовый котел Kiturami World 5000 – Монтаж и регулировки
• Kiturami World 5000 – Подключение оборудования
• Дизельный котел Kiturami Turbo
• Китурами Турбо – Бак топливный
• Китурами турбо – Дымоходы
• Kiturami Turbo – Монтаж и установка
• Kiturami Turbo – Расширительный бак
• Kiturami Turbo – Техобслуживание и сервис

Варианты подключения котла Китурами Турбо к системе горячего водоснабжения

Отопительный котел Китурами Турбо 13/17 дополнительно обеспечивает горячее водоснабжение на отапливаемом объекте.

Контур горячего водоснабжения котла подключается к системе горячего водоснабжения здания.

От схемы подключения контура котла к ГВС здания зависит дальнейший отбор горячей воды, расход которой определяется вариантами желаемого потребления:

Вариант 1.

Для разовых бытовых целей, простым открытием крана на разборной точке, когда включен и работает агрегат в режиме отопления.

Вариант 2. Для обеспечения потребного расхода горячей воды, изменив режим работы агрегата нажатием кнопки функции “ДУШ”, расположенной на комнатном терморегуляторе.

Котел Китурами Турбо 13/17 в функциональном режиме “ДУШ” обеспечивает горячее водоснабжение в любое время года. Во время работы агрегата в функциональном режиме “ДУШ”, функциональные режимы котла по отоплению здания не работают.

Если потребность в горячей воде превышает по времени 1,5 часа, достаточно повторным нажатием кнопки “ДУШ” продлить этот режим.

Варианты I и II обеспечивают отбор горячей воды, когда котел подключен к трубопроводам, схема которых показана в разделе настоящего паспорта “Система труб котла”.

Вариант 3. Этот вариант нестандартного решения по обеспечению здания горячим водоснабжением (например: несколько одновременно работающих водоприборов, в количестве, равном количеству людей, проживающих в доме; применение системы рециркуляции; обеспечение горячей водой круглые сутки, и т.

д).

Подключение агрегата к ГВС здания при нестандартном решении выполнятся отдельным проектом “Горячее водоснабжение здания”. В этом проекте необходимо выполнить обоснование выбора котла по его тепловой мощности.

В варианте III допускается подключение котла к трубопроводам с отклонениями от схемы, показанной в разделе настоящего паспорта “Система труб котла”, если обеспечивается безопасная эксплуатация котла.

При подключении дизельных котлов Китурами Турбо к системе горячего водоснабжения, необходимо пользоваться: данными из основных характеристик котла настоящего паспорта; требованиями настоящего раздела; проектом горячего водоснабжения здания.

Рис.9.

Обеспечение подготовки и отбора горячей воды:

– Подготовку горячей воды обеспечивает контур агрегата. Вход холодной воды в котел выполнен через отверстие 16 (см. надпись на корпусе котла: “Вход гор. воды”). Выход горячей воды выполнен через отверстие 17 (см. надпись на корпусе: “Выход гор. воды”).

– Процесс подготовки горячей воды в агрегате обеспечивается передачей тепла теплоносителем контура отопления контуру с приростом температуры At = от 25 до 40°С. Прирост температуры воды в котле зависит от расхода воды (л/мин) и от давления холодной воды перед отверстием котла 16.

– Подготовка горячей воды обеспечивается при температуре теплоносителя от 80°С до 85°С.

– Стабильность подготовки воды по температуре зависит от наличия или отсутствия естественной циркуляции теплоносителя в системе отопления.

– Один из вариантов блокировки естественной циркуляции при работе дизельного котла Китурами Турбо 13 в режиме горячего водоснабжения изложен в разделе настоящего паспорта.

– Другие технические решения, обеспечивающие стабильность подготовки воды по температуре определяются условиями, изложенными в паспорте.

– Отбор горячей воды рекомендуется выполнять при динамическом давлении холодной воды перед отверстием котла 16, в пределах от 1,0 до 1,5 кг/см2.

– Отбор горячей воды зависит от высоты расположения и удаленности водоразборной арматуры, количества одновременно задействованных разборных точек, от гидравлического сопротивления трубопровода, от температуры и давления холодной воды на входе в агрегат.

– Максимально допустимое рабочее давление для контура ГВС, не более 3,5 кг/см2.

– Если магистраль холодной воды 19 обеспечивает подачу воды давлением 3,5 кг/см’ и более, необходимо установить редуктор 20. Регулирования давления холодной воды редуктором 20 обеспечивает выполнение рекомендаций, изложенных в п. 2.5. настоящего подраздела. Контроль регулировки давления на подаче холодной воды выполняется манометром 23 с максимальным давлением не более 10кг/см2.

– Не допускается подача холодной воды в агрегат при любом выставленном рабочем давлении, если присутствует вероятность скачкообразного давления в трубопроводе, или давление на подаче холодной воды имеет жесткий переменный характер. (Например, насосная станция, у которой нарушена регулировка автоматического поддержания давления).

– Наличие теплоизоляции на магистральных трубах ГВС обеспечивает дополнительную экономию расхода топлива.

Способ соединения труб

Рис.4. Схема для подключения котлов Китурами Турбо 17 к системе отопления с расширительным баком открытого типа (вариант 1)

1. котел, 2. система отопления, 3. система горячего водоснабжения, 4. бак расширительный открытый, 5. бак резерва холодной воды, 6. подающий трубопровод отопления, 7. V- Образный узел, 8. коллектор на подающем трубопроводе, 9. коллектор на обратном трубопроводе, 10. фильтр сетчатый (грязевик), 11. циркуляционный насос, 12. обратный трубопровод отопления, 13. труба для слива теплоносителя, 14. труба расширительная, 15. труба циркуляционная, 16. труба входа холодной воды, 17. труба выхода горячей воды, 18. труба холодной воды для бытовых нужд, 19. магистраль холодной воды

Схема (см. Вариант 1) является основанием для выполнения рабочего проекта по подключению к котлу: трубопроводов, основного и вспомогательного оборудования, по обеспечению безопасной эксплуатацию агрегата в системе отопления с расширительным баком открытого типа.

Рис.5. Схема для подключения дизельных котлов Китурами Турбо к системе отопления с расширительным баком закрытого типа (вариант 2)

1. котел, 2. система отопления, 3. система горячего водоснабжения, 4. бак расширительный открытый, 5. бак резерва холодной воды, 6. подающий трубопровод отопления, 7. V- Образный узел, 8. коллектор на подающем трубопроводе, 9. коллектор на обратном трубопроводе, 10. фильтр сетчатый (грязевик), 11. циркуляционный насос, 12. обратный трубопровод отопления, 13. труба для слива теплоносителя, 14. труба расширительная, 15. труба циркуляционная, 16. труба входа холодной воды, 17. труба выхода горячей воды, 18. труба холодной воды для бытовых нужд, 19.

магистраль холодной воды, 20. редуктор для понижения давления, 21. клапан предохранительный, 22. клапан автоматический воздушный, 23. манометр воды из
магистрали, 24. бак расширительный мембранный, 25. компенсатор динамического удара, 26. клапан предохранительный

Схема (см. Вариант 2) является основанием для выполнения рабочего проекта по подключению к агрегату: трубопроводов, основного и вспомогательного оборудования, по обеспечению безопасной эксплуатацию котла в системе отопления с расширительным баком закрытого типа.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Инструкция по эксплуатации китурами турбо 30.

Обзор дизельных котлов Китурами — технические характеристики. При оплате банковской картой проценты не взимаются

Подыскивал я себе подержанный резервный дизельный котел. Основное отопление у меня закрывает на электричестве и камин с водяной рубашкой Оптима Аква 700Ш. Дизель нужен для поддержки ТА в сильные морозы и на случай отключения электричества (подключается через бесперебойник Smart UPS 3000VA).

Предложений на вторичном рынке немного, начинаются от 15 т.р. (при цене нового 30 т.р.), но изредка встречаются предложения за 10 т.р. Чаще всего от дизельных котлов избавляются счастливые домовладельцы, которым подвели газ. Поэтому состояние котлов довольно неплохое, отработали 1-2 сезона.

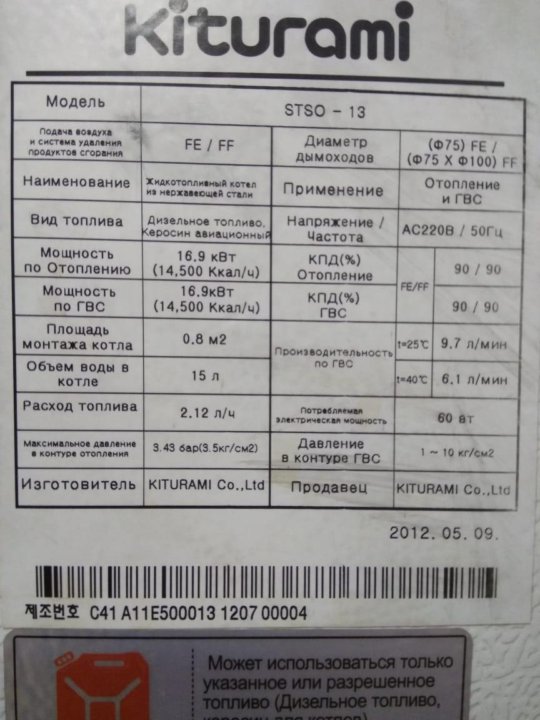

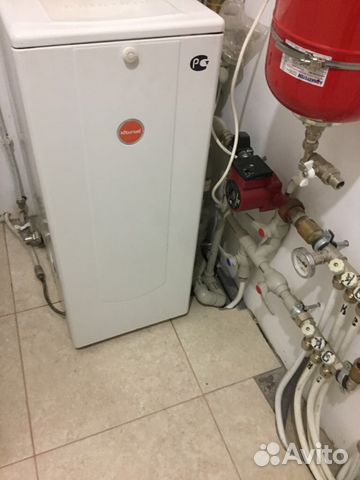

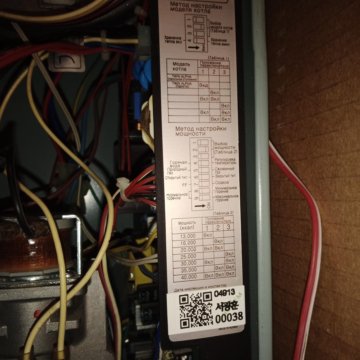

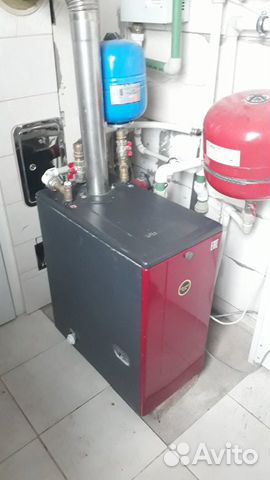

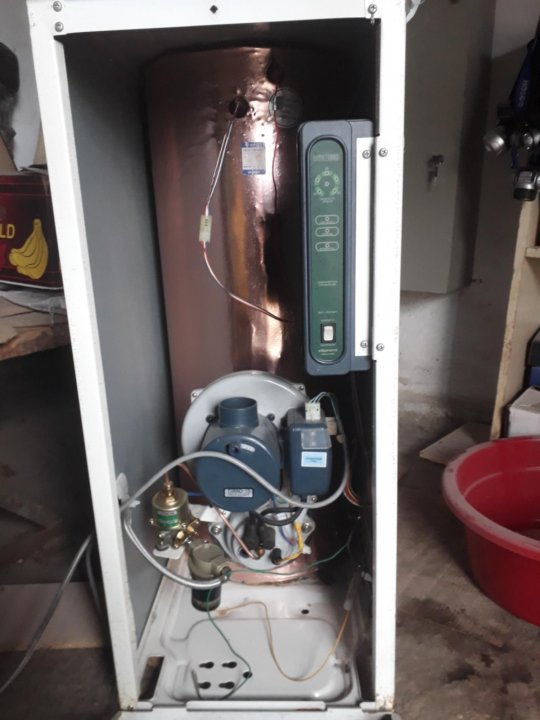

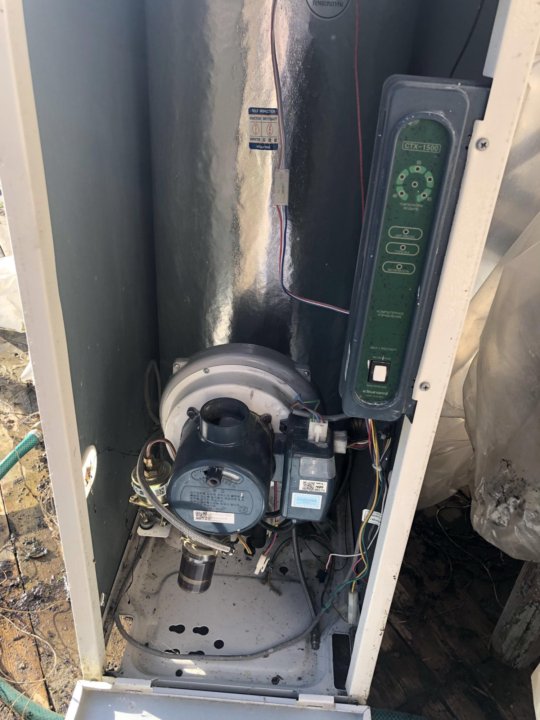

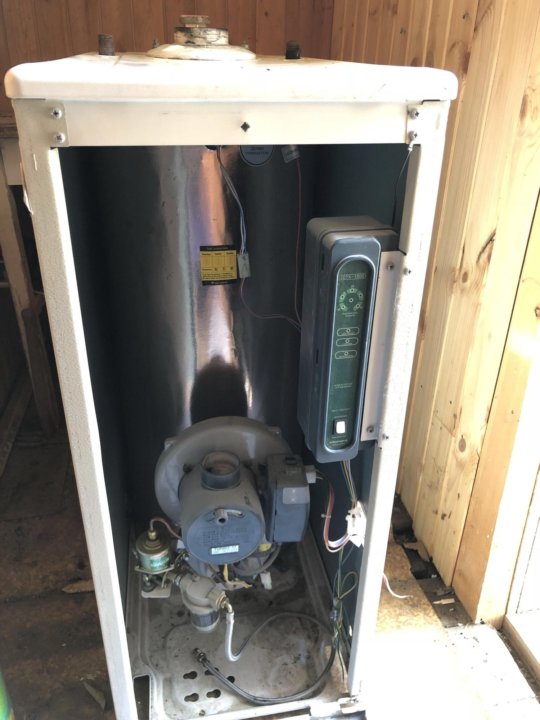

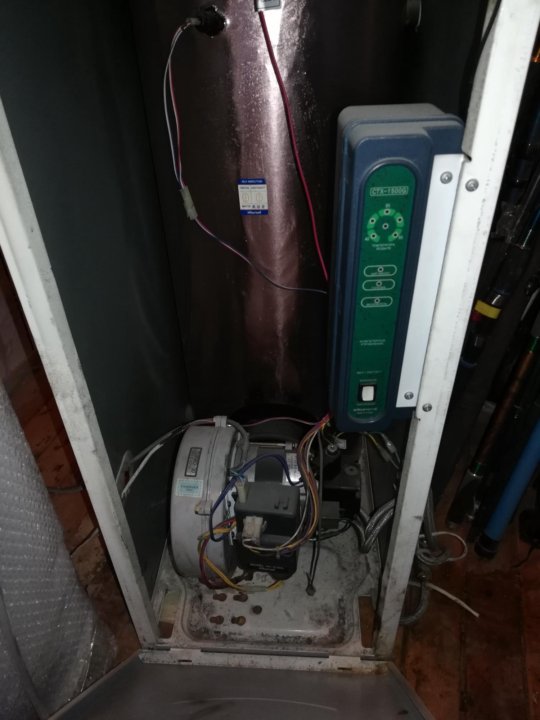

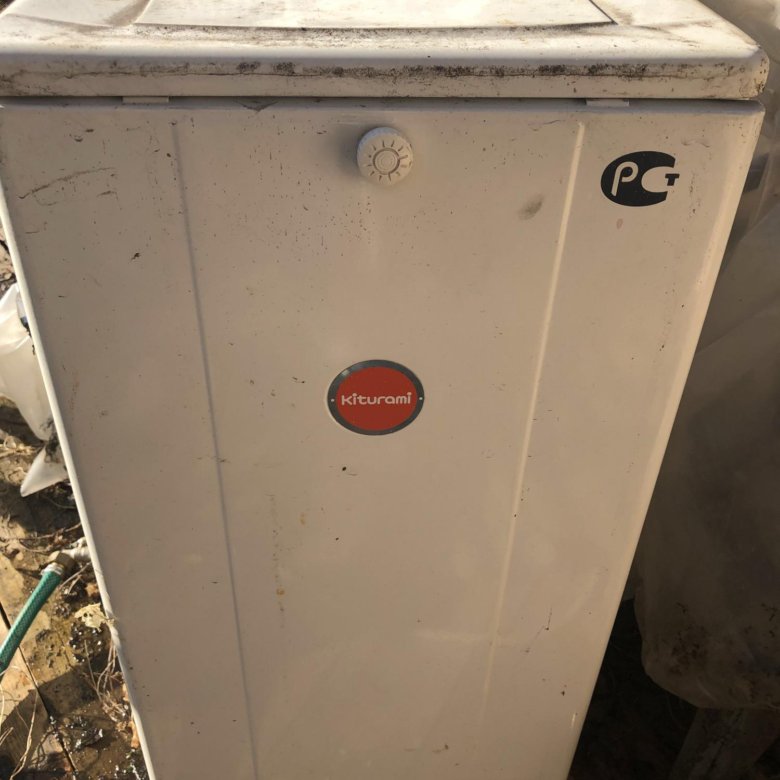

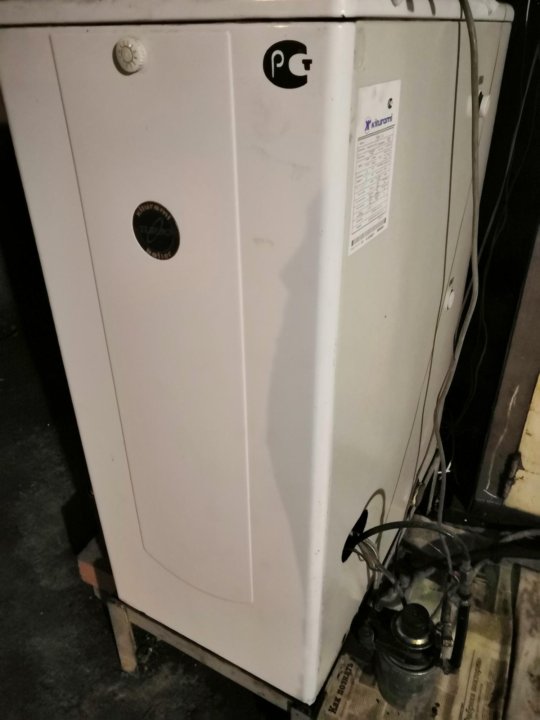

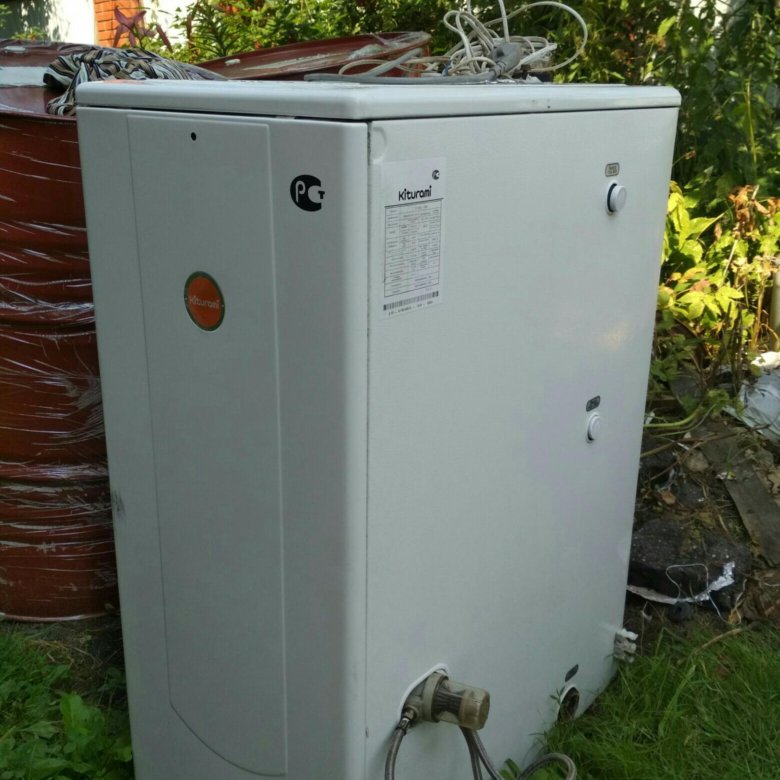

И вот однажды подвернулся мне Kiturami Turbo 30R (35 кВт) за 7 т.р. Я его осмотрел и купил. Привез домой, подвязал к СО, поставил пластмассовую бочку для топлива на 200л, заменил топливные фильтры и 1 шланг топливной магистрали.

Котел при запуске начал выдавать ошибку 01. Ошибка 01 означает, что нет воспламенения топлива. Перерыл инет и сформулировал “troubleshooting”, т.е. пути решения этой проблемы поэтапно:

1. Проверяем напряжение в сети. Напряжение должно быть стандартным 220-230 В ().
2. Проверяем топливную магистраль. Не должно быть подсоса воздуха на подаче топлива в топливный насос котла.
3. Проверяем топливный фильтр. Возможно засорение топливного фильтра, затрудняющее подачу топлива в должном объеме. В случае засора заменить топливный фильтр.
4. Проверяем, чтобы топливо не текло самотеком (актуально для котлов 21R, 30R).
5. Возможно плохое качество топлива. Поменять топливо, либо попробовать прикрыть воздушную заслонку и подать более богатую смесь. Заслонка находится на левом торце горелки (см.схемы ниже).
6. Проверяем датчик контроля пламени (фотоэлемент). Датчик можно вытащить из корпуса горелки при помощи поворота его по оси (см.схемы ниже). Начисто вытереть сухой тряпкой, защитный кожух с торца должен быть идеально прозрачным. Если снята лицевая крышка, то фотоэлемент может реагировать на посторонний свет и выдавать ошибку.
7. Проверяем, очищаем (или меняем) форсунку и электроды поджига. До них можно добраться, если снять всю горелку с фланца камеры сгорания (см.схемы ниже).
8. Проверяем работу трансформатора зажигания. Он должен давать искру на электроды поджига (как проверить искру, не знаю, не дошел до этого этапа траблшутинга).

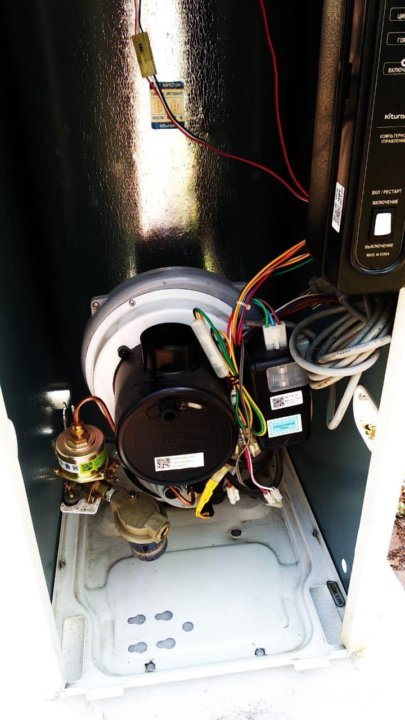

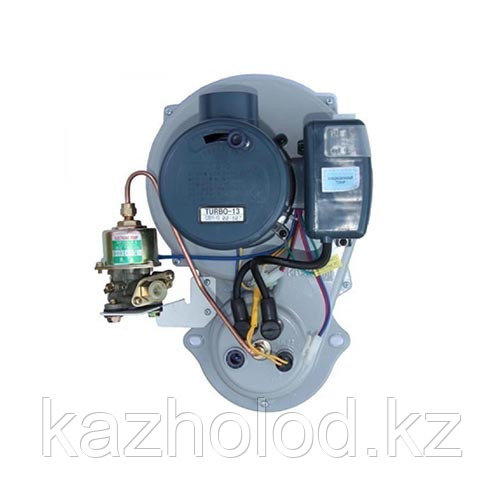

Схемы горелок дизельных котлов Китурами Турбо 13R, 17R:

Схемы горелок дизельных котлов Китурами Турбо 21R, 30R:

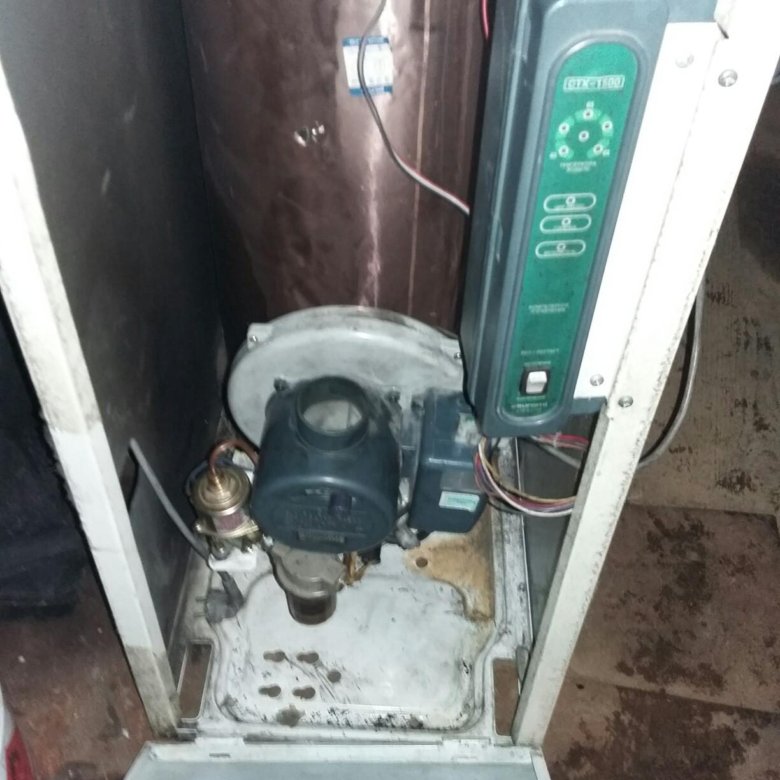

Я остановился на 5 этапе. Прикрыл рукой воздушную заслонку и котел запустился. Очевидно, что турбина просто задувала солярку в камеру сгорания с такой силой, что электроды просто не могли её воспламенить. Избытки топлива после остановки котла с ошибкой 01 просачивались через фланец горелки. Методом научного тыка отрегулировал эту заслонку так, чтобы котел запускался при очередном цикле без ошибки.

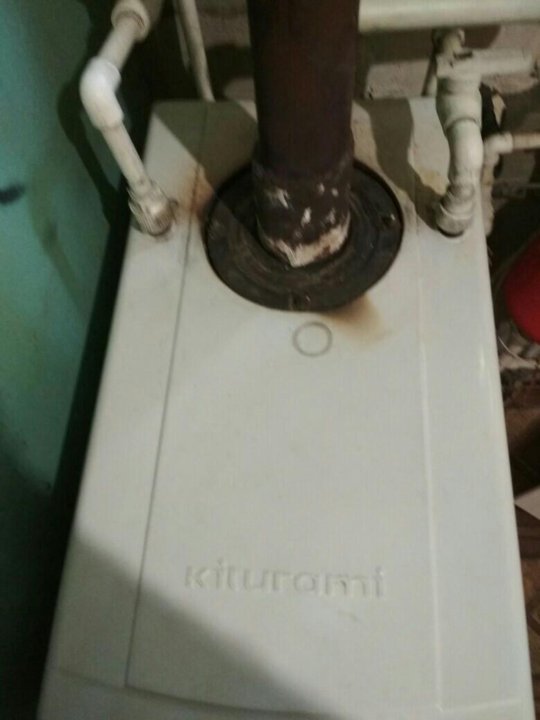

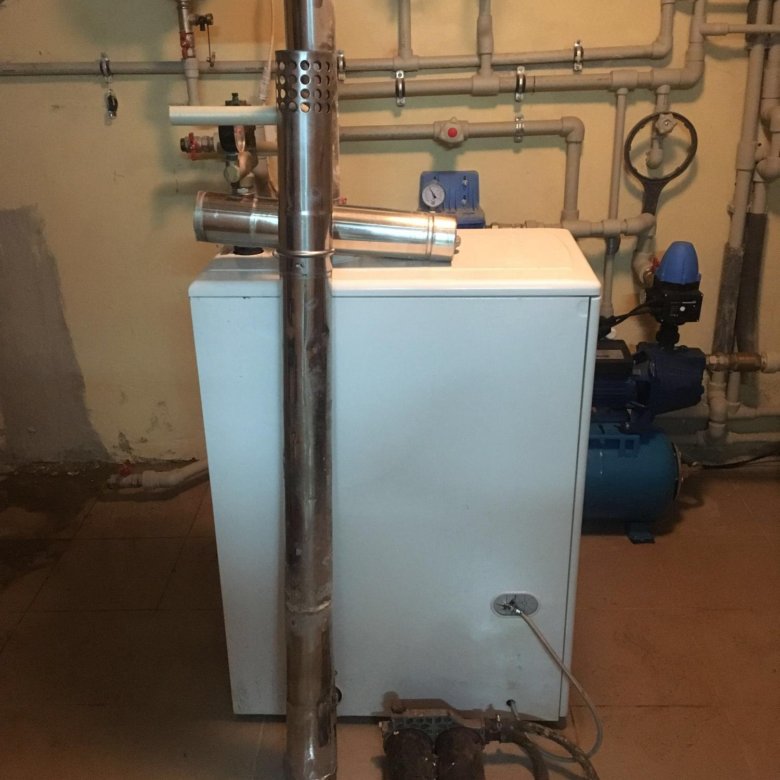

Проблему, которую я пока не смог одолеть, это конденсат в дымоходе. При холодном запуске его было так много, что натекла на пол нехилая лужа. Он тек и через конденсатоотводчик дымохода, и через колено, которое идет от котла.

Описание

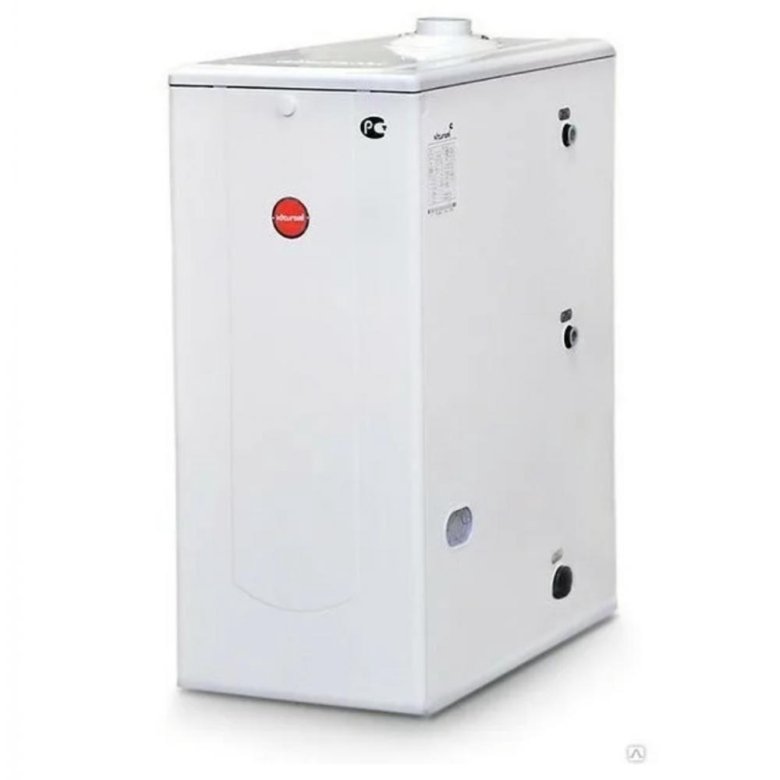

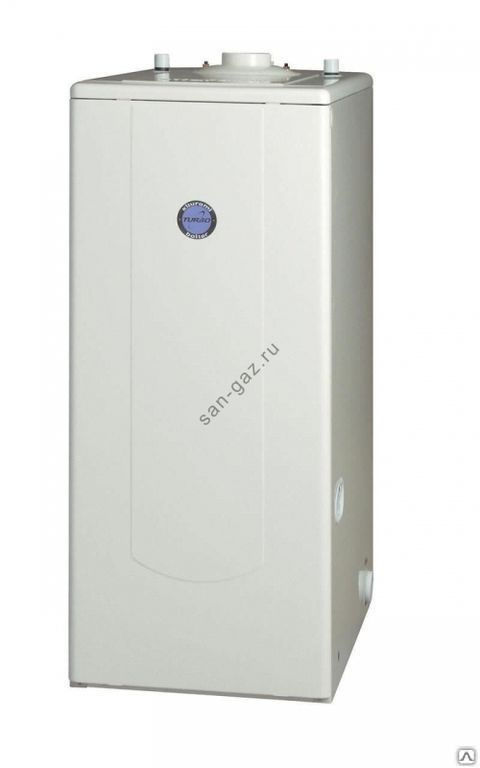

Kiturami Turbo 30 R — двухконтурный дизельный котел напольной конструкции, который наилучшим образом справится с задачами отопления и горячего водоснабжения в жилых помещениях. Агрегаты из этой серии характеризуются, как одни из самых экономичных и эффективных в своем классе.

Надежная конструкция, простое управление, высокая производительность – вот лишь некоторые отличительные особенности дизельных котлов Kiturami серии Turbo, благодаря которым они пользуются популярностью у широкого круга пользователей. В линейке представлены котлы мощностью от 9 кВт до 35 кВт, что позволяет подобрать подходящую конфигурацию в точном соответствии с площадью помещения и объемом предстоящих задач.

Преимущества дизельного котла Kiturami Turbo 30 R

Высокая эффективность использования. Все дизельные котлы Kiturami последнего поколения могут похвастаться продуманной до мелочей конструкцией и использованием современных материалов, которые гарантируют исключительную эффективность использования. Легированная сталь, из которой произведен теплообменник Kiturami Turbo 30 R, обеспечивает отличное теплосохранение и неизменно высокий КПД – свыше 90%. В результате сокращается расход топлива, а для его полного сгорания котел оснащен специальными рассекателями катализаторами.

Помимо этого, контур горячего водоснабжения изготовлен из меди в виде змеевика проточного типа. Это дает возможность нагрева воды непосредственно от теплоносителя системы отопления. Контуру ГВС Kiturami Turbo 30 R не нужно никаких дополнительных средств водоподготовки, а это означает, что в вашем доме или квартире горячая вода будет всегда и в любых нужных вам объемах.

Удобство и комфорт использования. Котел потребует от вас минимум усилий в ходе эксплуатации. Умная автоматика сама контролирует работу горелки и внешнего циркуляционного насоса, система самодиагностики беспрерывно анализирует все основные параметры и выводит информацию о состоянии системы на дисплей комнатного термостата. Несмотря на принадлежность к серии мощных дизельных котлов , Kiturami Turbo 30 R отличается минимально возможным уровнем шума. За счет особого строения турбулизатора этот показатель не превышает 55 дБ. Котел легко может разместиться практически в любом удобном месте – для его установки потребуется не более одного квадратного метра.

Настройка режимов легко производится при помощи пульта управления со встроенным термостатом. Он регулирует работу Kiturami Turbo 30 R по комнатной температуре и по теплоносителю. Задавать температуру можно с точностью до одного градуса в диапазоне от 41 до 75°С.

Полная безопасность. Агрегат имеет все необходимые средства защиты, предотвращающие возникновение непредвиденных ситуаций или поломок. Специальный предохранитель защищает от перегрева и утечки теплоносителя, за процессом горения непрерывно следит фотоэлемент, котел стабильно работает даже при сильных перепадах напряжения и перезапускается при отключении сети. Датчиками контролируется наличие пламени, температура обогреваемого воздуха в помещении, сейсмические показатели.

На нашем сайте вы можете заказать дизельный котел Kiturami Turbo 30 R по низкой цене и с возможностью доставки в любой регион. При необходимости специалисты Дома Климата выполнят установку отопительного котла в вашем доме и произведут все необходимые работы по наладке оборудования.

Скачать инструкцию по эксплуатации Kiturami Turbo
Скачать схему обвязки

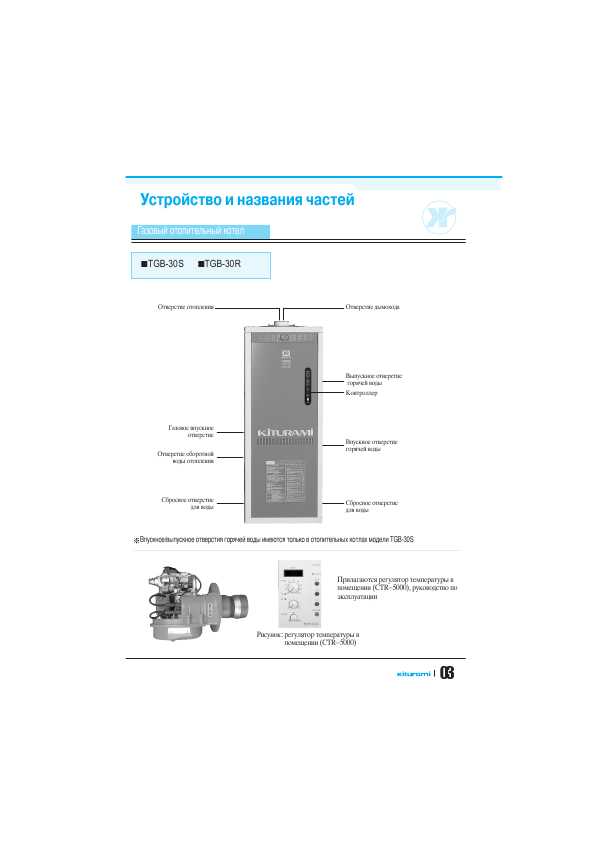

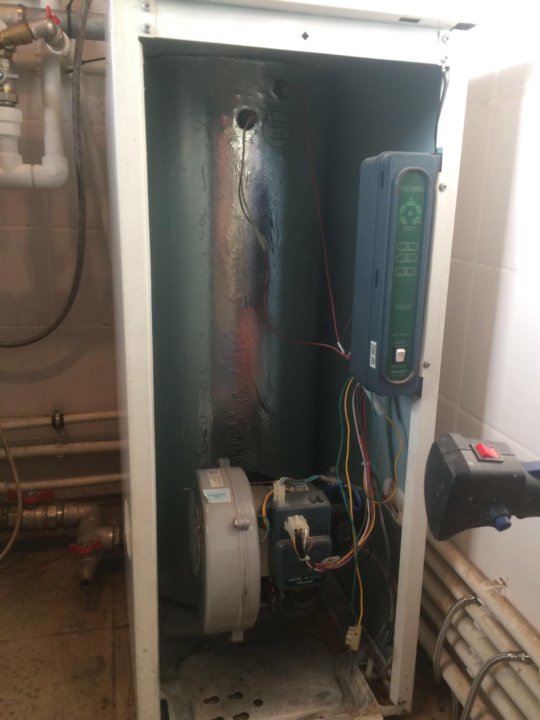

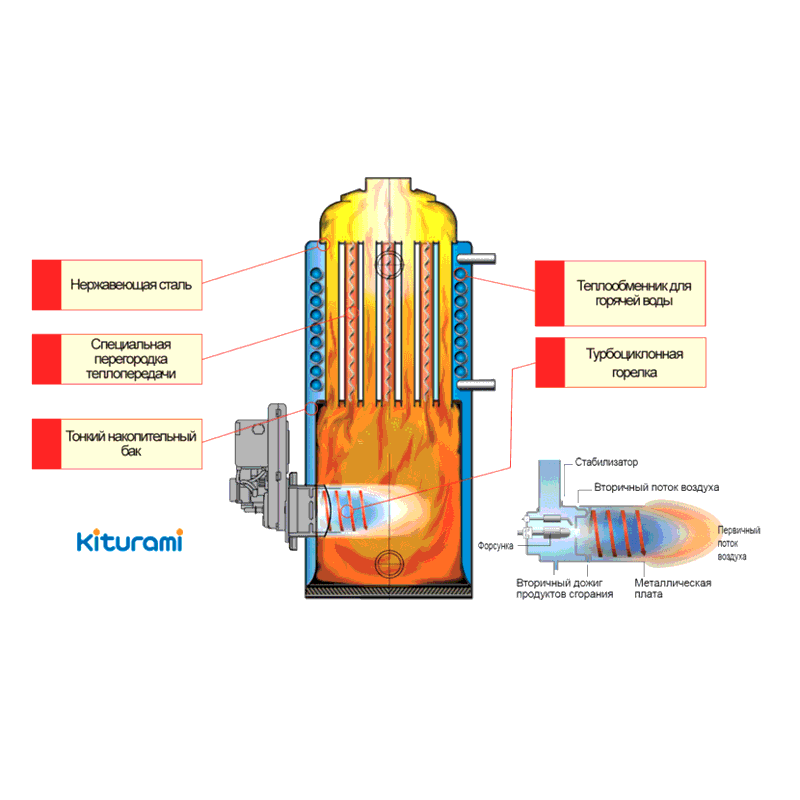

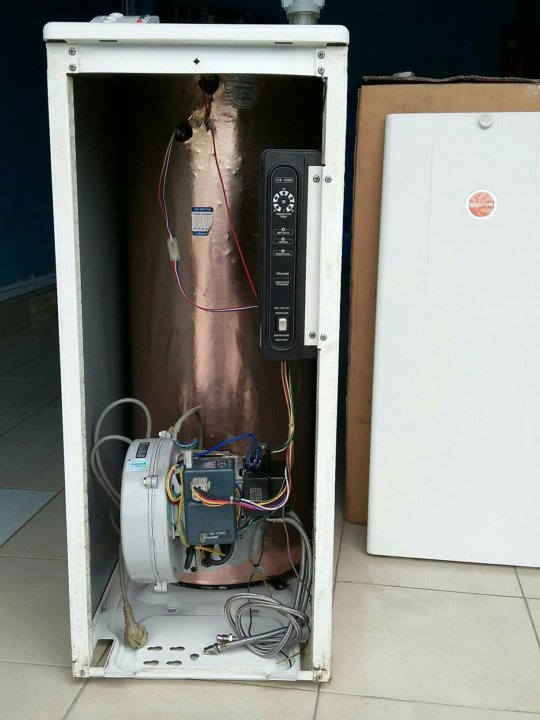

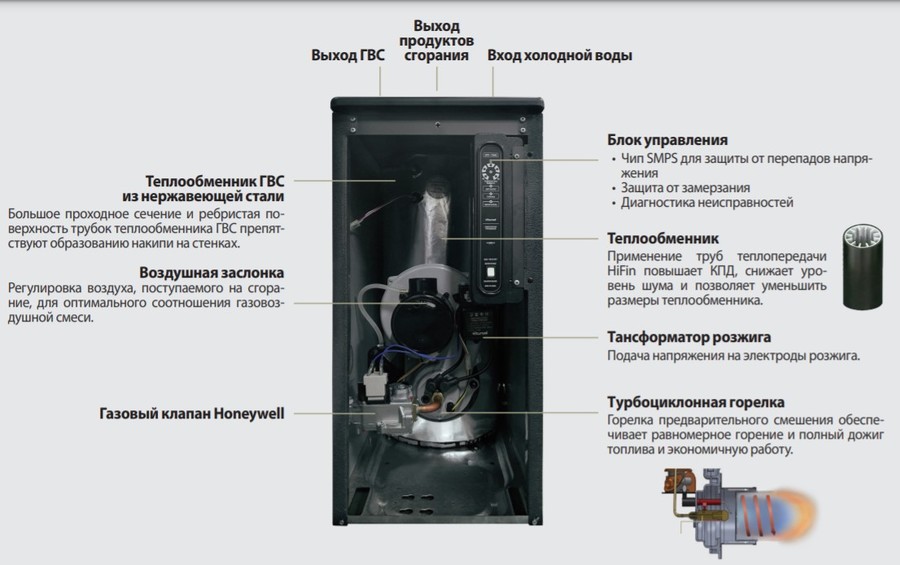

Структура котла Kiturami Turbo 30 R

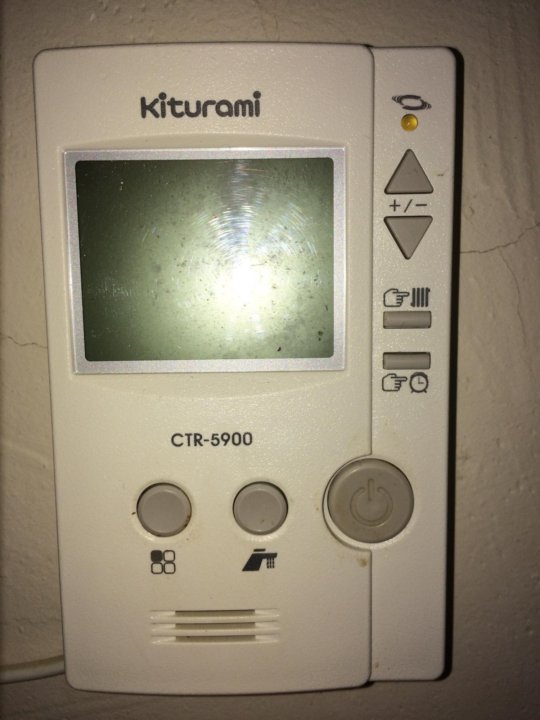

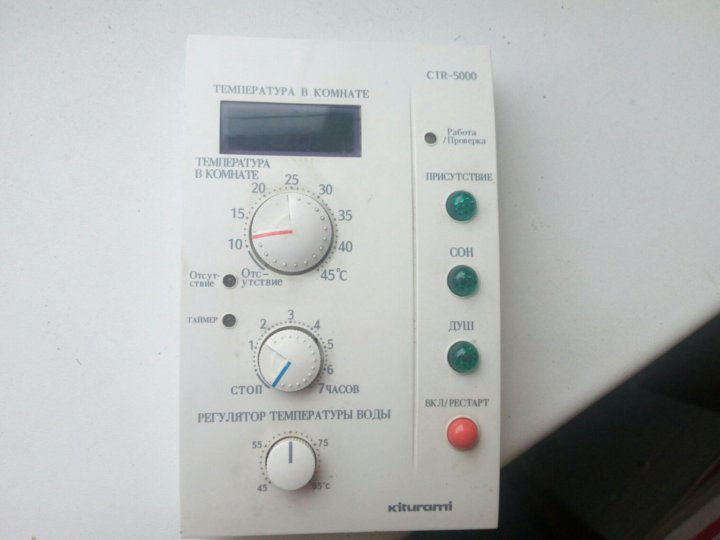

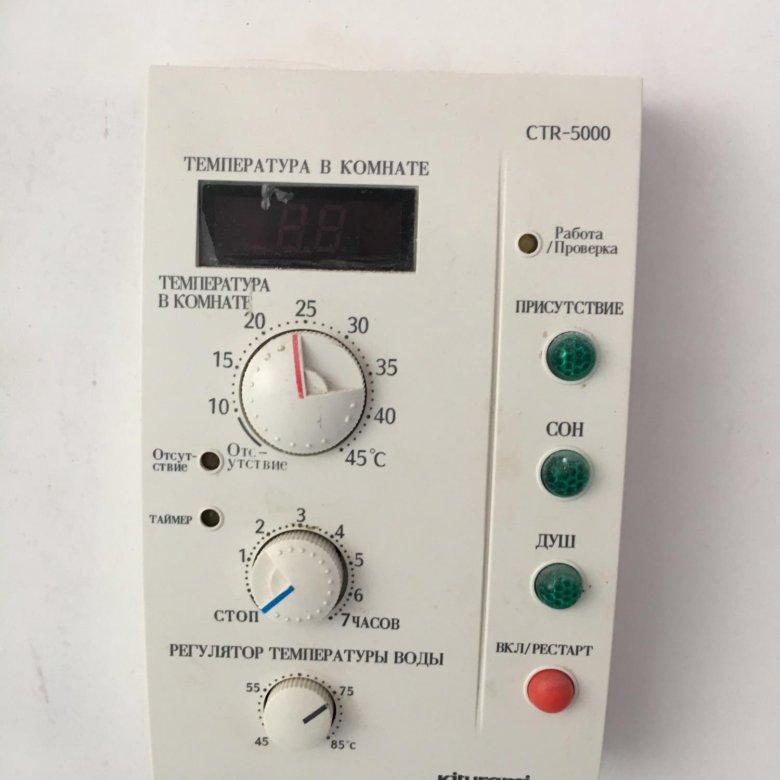

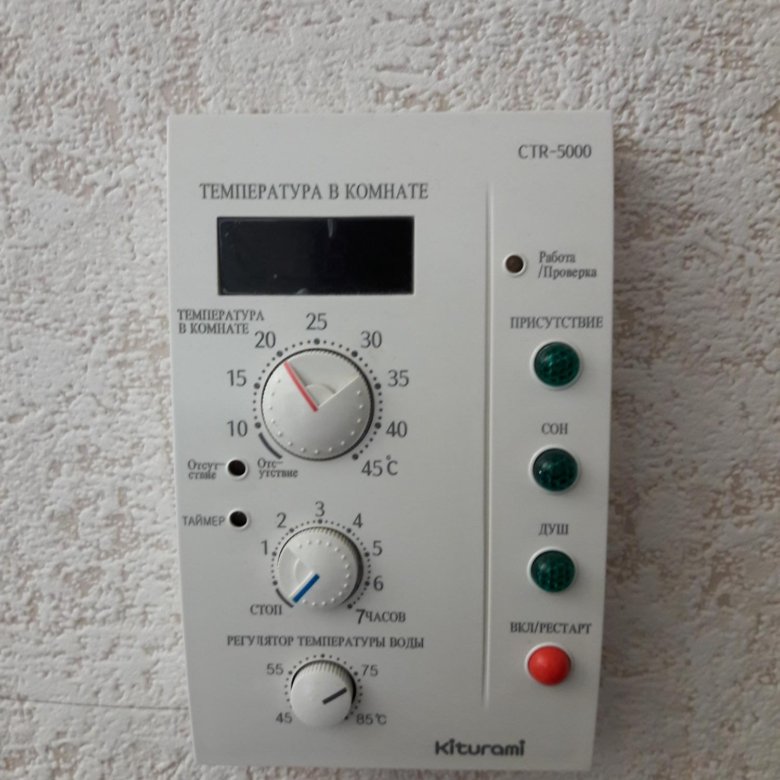

Устройство пульта управления котла Kiturami Turbo 30 R

1 – дисплей. Отражает текущую температуру в помещении или код ошибки самодиагностики. 2 – регулятор «температура в комнате». Регулятором устанавливается желаемая комфортная температура обогреваемого воздуха отапливаемого объекта. 3 – регулятор «температура в комнате», отметка «отсутствие». Установкой регулятора на жирной полоске «отсутствие», переключается работа котла с режима «отопление» на режим «отсутствие». 4 – светодиод «отсутствие». Светится, когда включен режим «отсутствие». 5 – светодиод «таймер». Светится, когда включен режим «таймер». 6 – регулятор «таймер» и функция «таймер». Этой функцией устанавливается самостоятельный режим отопления по времени включения и отключения котла. Регулятором «таймер» устанавливается период времени, когда котел отключен. Программированием устанавливается период времени, когда котел включен. 7 – жирная полоска «стоп». Установкой регулятора «таймер» на жирной полоске «стоп», отключает функцию «таймер». 8 – регулятор «температура воды». Регулятором устанавливается желаемая температура теплоносителя. 9 – светодиод «работа/проверка». Светится и информирует о включении и работе горелки или циркуляционного насоса. Мигает и информирует об аварийной остановке котла. 10 – функциональные кнопки для включения функций «присутствие», «сон» и «душ». 11 – кнопка «вкл./рестарт». Эта кнопка включает или отключает работу котла в штатном режиме, или в режиме перезапуска котла после аварийной остановки.

Напольный дизельный двухконтурный котел Китурами Турбо 30 для отопления и горячего водоснабжения жилых помещений площадью до 350 квадратных метров .

Подробное описание назначения, особенностей применения и монтажа котлов Китурами Турбо приведено в на нашем сайте.

Преимущества дизельных котлов Китурами Турбо 30r

• Большой объем теплообменника котла Kiturami Turbo 30r позволяет обеспечивать большой объем горячей воды
• Мощный шестереночный топливный насос , обеспечивающий работу котла даже при удалении топливного бака от котла до 10 м. и его расположении до 2 м. ниже уровня котла.
• Возможность подключения труб отопления с обеих сторон котла

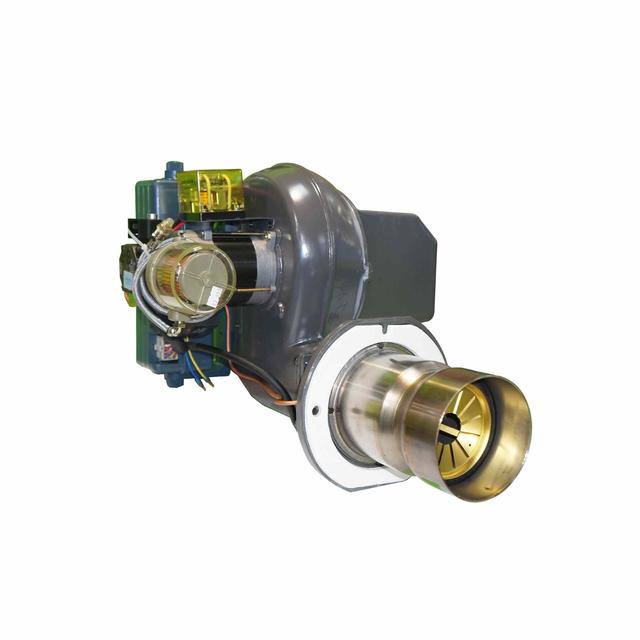

• Модернизированная экономичная горелка Kiturami Turbo (Китурами Турбо), пропорционально регулирующая потребление топлива в зависимости от заданной температуры горячей воды и отопления
• Современная система безопасности котла дизельного двухконтурного китурами Турбо 30 r, включающая датчики низкого уровня теплоносителя, перегрева, контроля пламени, давления воздуха и газа, комнатной температуры)
• Автоматическая система управления котлом Kiturami Turbo 30 в комплекте с выносным пультом управления надежно поддерживает заданные режимы работы
• Встроенная система самодиагностики котла Турбо 30r идентифицирует и показывает на дисплее неисправности, большинство из которых могут быть устранены пользователем, без затраты лишних средств на вызов сервисной службы.

Комплектация поставки котла Kiturami Turbo 30

В заводской комплект поставки котла входит : котел с настроенной дизельной горелкой TURBO – 30, комнатный терморегулятор CTR 5700, топливные шланги, топливный фильтр, паспорт котла, латунные штуцеры для подключения к основному топливопроводу на 1/2″, заглушка для одного из выходов отопления.

Характеристики котлов Kiturami Turbo 30r

ЛЕТНЯЯ АКЦИЯ – комплектация со скидкой (апрель-июнь)!

ОБЩАЯ СКИДКА ДО 10 % ПРИ ЗАКАЗЕ ВМЕСТЕ С КОТЛОМ ДРУГИХ КОМПЛЕКТУЮЩИХ (

Kiturami Turbo 30R – одна из моделей напольных котлов, главным предназначение которых является отопление и горячее водоснабжение помещений как жилых, так и производственных.

Описываемая модель осуществляет свою работу за счет дизельного топлива, поэтому такие котлы считаются наиболее подходящими для отопления и ГВС.Теплообменник изготовлен на основе такого высокопрочного металла, как сталь. Но это не главное, в чем данная модель превосходит другие.

Главные преимущества котла Kiturami TURBO 30R

• Экономичность. Дизельный котел Kiturami Turbo 30R – очень экономичный, в силу того, что для дневного потребления топлива ему достаточно восьми литров. Также высокая экономичность достигается за счет турбоциклонной горелки, что установлена в котле. Благодаря ей достигается максимальная эффективность расхода топлива, это обусловлено аэродинамическим потоком в той зоне, где происходит горение. Такая технология влияет на увеличение КПД котла;
• Безопасность и надежность. В конструкции котла имеются специальные датчики, при помощи которых осуществляется контроль за температурой и перегревом. Таким образом, разработчики полностью обеспечили требуемую систему контроля;
• Оснащение системой самостоятельной диагностики. В процессе эксплуатации у потребителя не будет необходимости регулярной проверки оборудования, так как система сама будет выдавать возникшие дефекты и неисправности. Об имеющихся ошибках в работе вы узнаете через встроенный дисплей. Так вы всегда будете в курсе состояния котла;

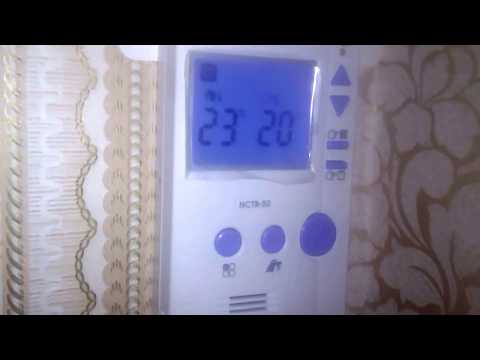

• Удобство использования. Вмести с котлом идет пульт ДУ. При помощи него можно задать все необходимые функции, не зависимо от того, где вы находитесь (в пределах допустимого расстояния). В пульте встроен термостат, за счет которого возможна регулировка работы котла по температурным показателям помещения.
• Есть возможность перейти на другой вид топлива. Для этого необходима замена горелки;
• Наличие горячей воды даже в неотопительный период (лето). В силу того, что котел является бойлерным, он способен вырабатывать требуемое количество горячей воды. То есть, для ГВС нет необходимости дополнительных установок.

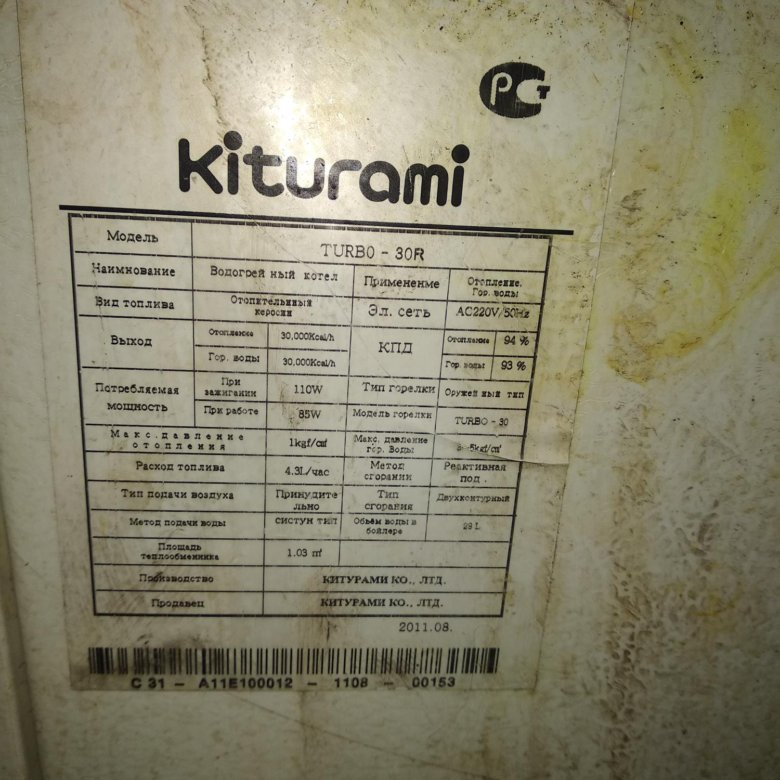

К техническим характеристикам данной модели котла можно отнести:

• мощность 34,8 кВт;
• объем расходуемого горючего 4,3 литра в час;
• помещение допустимое для обогрева по площади- 350 метров квадратных.

Дизельные котлы Kiturami Turbo 30R – это одни из экономичных и современных устройств. Новейшая комплектация позволяет эффективно и без лишних затрат использовать их как основной агрегат для отопления и получения горячей водой. Создавая котел Kiturami, разработчики позаботились о надежности и долговечности оборудования, включив в его состав высококачественные материалы, которые отлично защищают его от воздействия коррозийных процессов. Желаете найти оборудование для длительного и эффективного отопления вашего дома? Kiturami Turbo 30R – наиболее оптимальный вариант, сочетающий в себе непревзойденное качество, безопасность и долгий срок эксплуатации.

Напольный дизельный котел Kiturami TURBO-30R – малогабаритный котел, работающий на жидком топливе. Этот практически безаварийный, экономичный котел производится на основании сорокалетнего опыта изготовления нескольких миллионов котлов и внедрения новых технологий.

Преимущества напольного дизельного котла Kiturami TURBO-30R

Новейшее компьютерное обеспечение самодиагноза. Безопасность котла обеспечивается функциями “Отсутствие в помещении”, “Горячая вода”, “Сон”, датчиками горения, недостатка топлива, функцией самодиагноза, которые разработаны по технологиям соответствующим современному уровню развития компьютерной техники.

Турбоциклонная горелка. Разработанная по новейшей технологии мирового уровня турбоциклонная горелка, в которой по принципу автомобильного турбодвигателя на раскаленной до 800 градусов Цельсия специальной металлической плате происходит вторичный дожиг топлива, показывает уникальные качества экономии топлива и охране окружающей среды от загрязнения.

Напольный дизельный котел Kiturami TURBO-30R вы можете купить в интернет-магазине “ПроТепло-СПб”.

ᐅ Kiturami Turbo 17R отзывы — 4 честных отзыва покупателей о отопительном котле Kiturami Turbo 17R

Достоинства

Недостатки

Комментарий

Оценка

Принимаю условия предоставления данных.

• жидкотопливный классический котел
• мощность 19.8 кВт
• дизель
• двухконтурный
• КПД 88 %
• открытая камера сгорания
• напольная установка
• для однофазной сети

Средний рейтинг Kiturami Turbo 17R – 3,75
Всего известно о 4 отзывах о Kiturami Turbo 17R

Ищете положительные и негативные отзывы о Kiturami Turbo 17R?

Из 11 источников мы собрали 4 отрицательных, негативных и положительных отзывов.

Мы покажем все достоинства и недостатки Kiturami Turbo 17R выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Kiturami Turbo 17R, а также предлагаем альтернативные товары аналоги. А стоит ли покупать – решение только за Вами!

Самые выгодные предложения по Kiturami Turbo 17R




Отзывы про Kiturami Turbo 17R

Информация об отзывах обновлена на 01.10.2022

Написать отзыв

Скипидаров Сергей, 26.12.2018

Достоинства:
тихий. неприхотливый. шестеренчатый насос.

Недостатки:
по несколько раз сменил все датчики. плюс модуль управления.

Комментарий:

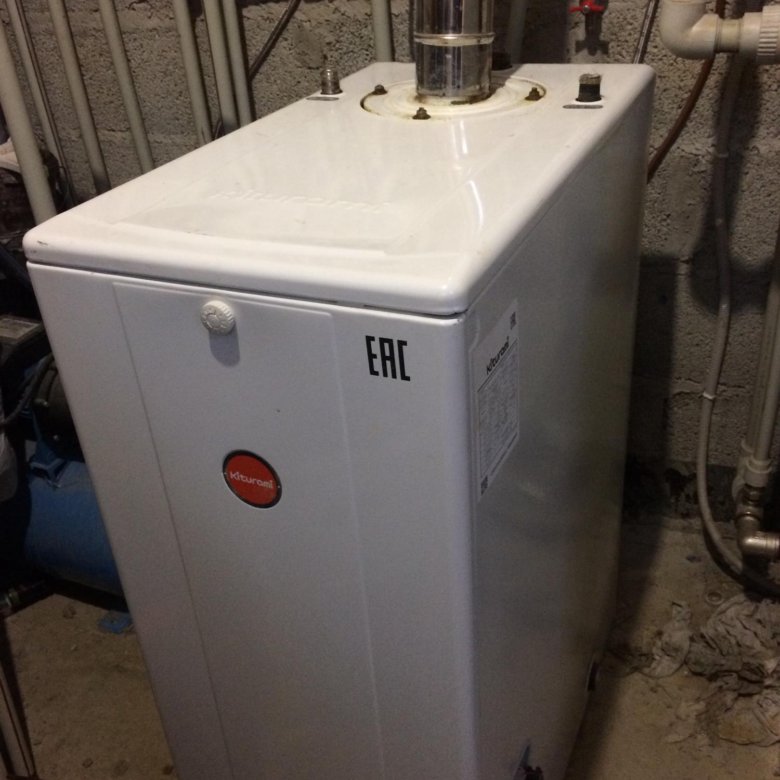

стоит греет дом. стоит в пристройке. из дома еле слышно. только когда заводится. в жилом помещении все-таки не рекомендую ставить. не из за запаха – из за того что как “тракторенок” заводится. за 4 года эксплуатации сменил все датчики и завершением феерии стала замена мозгов. у соседа стоит аналогичный турбо13р у него таких проблем в три раза меньше. Дом 120 м2. расход за сезон с сентября по июнь в зависимости от холодов тонны до полутора солярки.

Игорь, 24.07.2018

Достоинства:
Недорогой. Вполне надежный. Есть температурная автоматика с пультом управления, что очень удобно!

Недостатки:
Шумноват. Плохая реализация ГВС.

Комментарий:
Работает у меня полтора года. Пережил с ним при этом практически две зимы. Пока ничего вообще не ломалось и не выходило из строя (тьфу-тьфу!). Соляру заправляю самую дешевую, но с заправок – из совсем неизвестных источников не беру. Очень удобно что в комплекте есть температурная автоматика с дистанционным пультом (и датчиком температуры) – повесил пульт в гостиной и все управление с него. Плюс держит заданную температуру в помещении. Работает шумновато, но, в принципе, не раздражает. Дом каркасный, стоит в отдельном помещении внутри дома – в спальнях почти не слышно, спать не мешает. После отключений электричества сам стартует нормально. Минус – у него фигово реализовано ГВС. Но я про это читал когда покупал-ставил и сделал так: выход ГВС котла идет на вход электрического бойлера. В итоге горячая вода есть и электричества не так много жрется. Животрепещущий вопрос – по расходу. У меня дом 110 метров. Расход, естественно, зависит от температуры на улице (и в помещении). Вычислил, что уходит 0.44 литра соляры на каждый градус разницы между в доме и на улице. То есть при -20 расход 19 литров в сутки будет, а при нуле – 10 литров. За год в общем уходит 3000 литров солярки… кусается, но это не к котлу претензии 😉

Наталия, 02.04.2018

Недостатки:
Работает только от дизеля не ниже евро 5. Печное топливо не воспринимает. Сразу забиваются форсунки и фильтр. Очень дорого закупать Дизель евро 5. Лучше взять котёл подороже, топливо тогда подходит любое.

григорий, 05.12.2016

Достоинства:
через год потек бак котла

Недостатки:
часто забиваются форсунки

Комментарий:
а так рабочая лошадка



Подробные характеристики

Технические характеристики

Тип отопительного котла

жидкотопливный, классический

Горелка

жидкотопливная

Количество контуров

двухконтурный

Макс. тепловая мощность

19.80 кВт

Камера сгорания

открытая

КПД

88 %

Управление

электронное

Установка

напольная

Материал первичного теплообменника

сталь

Материал вторичного теплообменника

медь

Напряжение сети

однофазное

Топливо

дизель

Расход топлива

2.15 кг/час

Макс. температура теплоносителя

85 °С

Производительность горячей воды при t 25°C

11.3 л/мин

Производительность горячей воды при t 40°C

7.1 л/мин

Макс. давление воды в контуре отопления

2 бар

Комфорт

Функции

индикатор включения, автоподжиг, комнатный термостат

Особенности

дисплей, пульт ДУ

Безопасность

Защита

автодиагностика, защита от перегрева, режим предотвращения замерзания

Подключение

Патрубок подключения контура отопления

1 ¼”

Патрубок подключения контура ГВС

1/2″

Диаметр дымохода

80 мм

Размеры (ШхВхГ)

360x920x650 мм

Вес

72 кг

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

Производители

Показать еще

Котел Turbo-17 дизельный напольный Китурами (Kiturami)

Описание

Напольные дизельные котлы Китурами (Kiturami) объединяют в себе простоту конструкции с качеством, присущим всей продукции фирмы «Kiturami». Они рассчитаны для отопления жилых, производственных помещений, а также для горячего водоснабжения.

Котлы Китурами (Kiturami) малой мощности моделей TURBO предназначены для систем с рабочим давлением до 1,0 кг/см². Степень автоматизации процессов управления котла Китурами (Kiturami) позволяет максимально эффективно применять котел Китурами (Kiturami) в любой системе отопления.

Для безопасности и определения параметров работы напольных дизельных котлов Китурами (Kiturami) используются различные датчики:

• уровня теплоносителя в теплообменнике;

• температуры теплоносителя;

• перегрева теплоносителя;

• минимального давления воздуха;

• контроля наличия пламени;

• температуры обогреваемого воздуха в доме

Конструктивные особенности напольных дизельных котлов Китурами (Kiturami):

• теплообменник из высоколегированной стали;

• теплообменник ГВС из нержавеющей стали;

• турбоциклонная горелка;

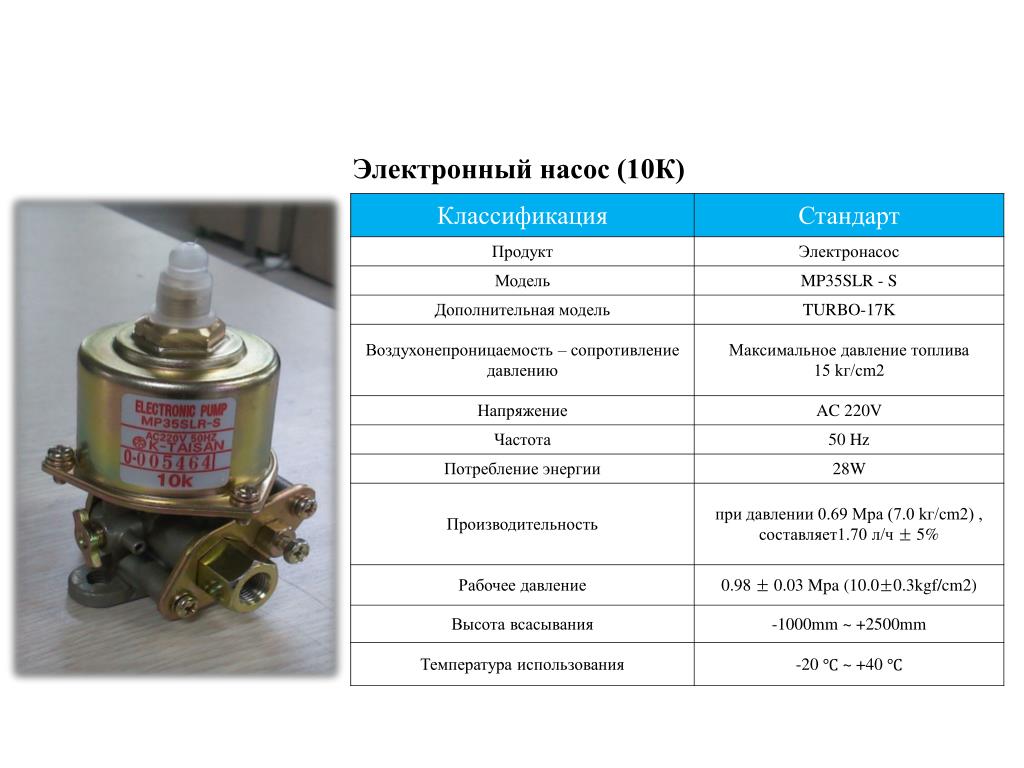

• топливный насос Danfoss;

• топливный фильтр;

• патрубки обратки отопления с двух сторон корпуса;

• электронный блок управления;

• термостат-регулятор;

Основной теплообменник из стали Теплообменник котла специальной конструкции обеспечивает высокий КПД и пониженный уровень шума.
Теплообменник ГВС из нержавеющей стали Теплообменник горячего водоснабжения с большим проходным сечением из нержавеющей стали. Это практически исключает выход из строя теплообменника ГВС из-за накипи и обеспечивает стабильную подачу горячей воды в большом объеме.
Встроенная турбоциклонная горелка Позволяет достичь высокой эффективности сжигания топлива за счет специальной пластины нагретой до 800°C, уменьшая расход топлива.

Запатентованная система дожига топлива обеспечивает высокий КПД горелки и предотвращает образование взрывоопасных выхлопных газов.

Используемое топливо:

• керосин;

• дизельное топливо;

 В комплект входит:

Технические характеристики

Показатель характеристики котла		Ед. измерения	Модель
			Turbo-13R	Turbo-17R	Turbo-21R	Turbo-30R
Мощность по отоплению ¹		кВт	15,1	19,8	24,4	34,9
Мощность по ГВС ²		кВт	15,1	19,8	24,4	34,9
Тип			напольный/FE
Вид топлива			дизельное
Расход топлива		л/ч	2,0	2,2	2,8	4,3
КПД		%	90,0	90,0	90,7	90,5
Максимальная температура теплоносителя		°C	85,0
Теплообменник	Площадь поверхности нагрева	м²	0,9	0,9	1,0	1,1
	Емкость	л	32	32	31	29
Расход горячей воды	∆t = 25°C	л/мин	8,7	11,3	14,0	20,0
	∆t = 40°C	л/мин	5,4	7,1	8,8	12,5
Максимальное рабочее давление в контуре отопления		атм	2,0
Максимальное рабочее давление в контуре ГВС		атм	3,5
Трубы	Ø вход/выход отопление	дюйм	1
	Ø вход/выход ГВС	дюйм	1/2
	Ø дымохода³	мм	75
Электрическая сеть		В/Гц	220 / 50
Потребляемая мощность ⁴		Вт	80	80	160	160

¹ — при отсутствии расхода тепла на горячее водоснабжение

² — при отсутствии расхода тепла на отопление

³ — диаметр канала дымохода определяется проектом

⁴ — без учета мощности циркуляционного насоса

Габаритные размеры и инструкция по эксплуатации

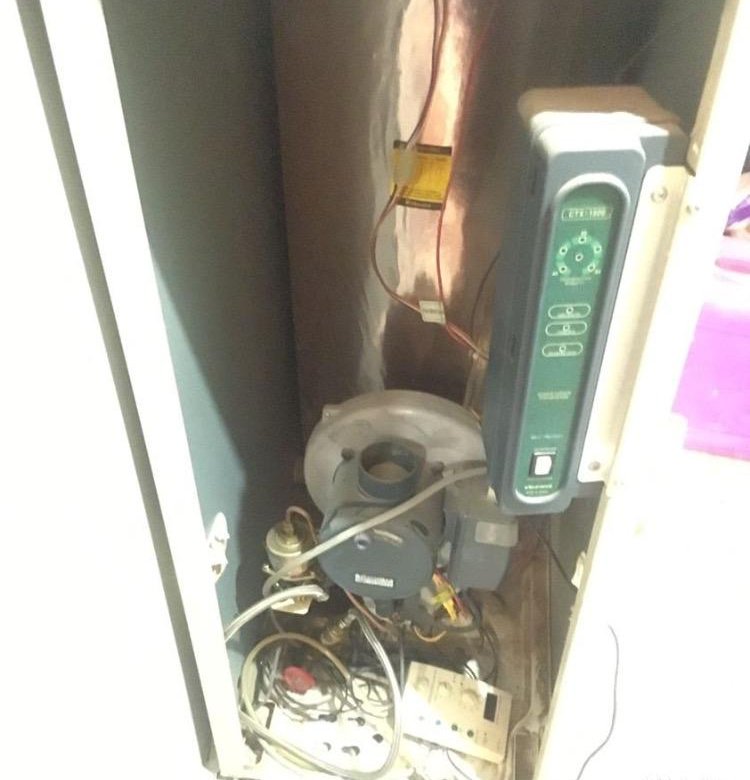

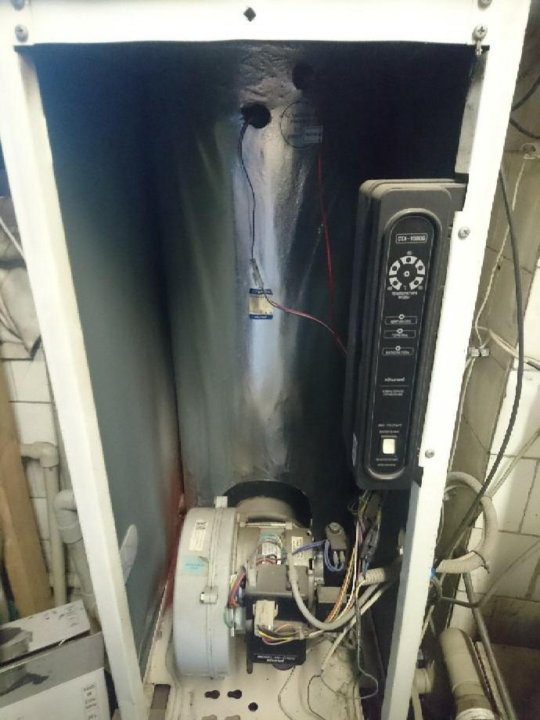

Конструкция котла

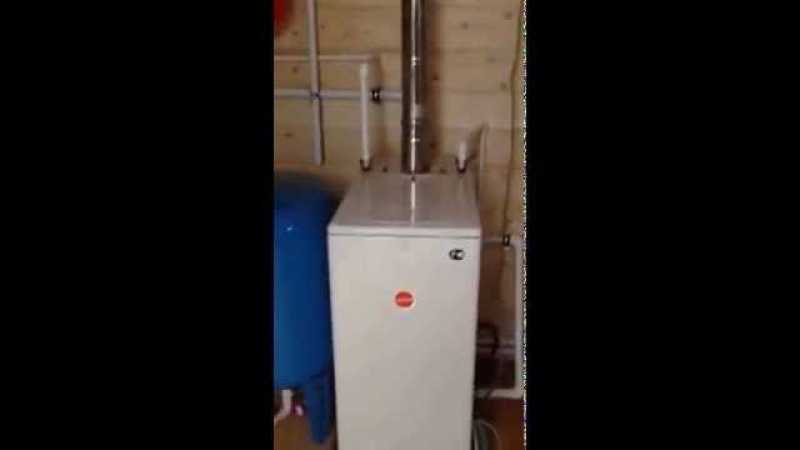

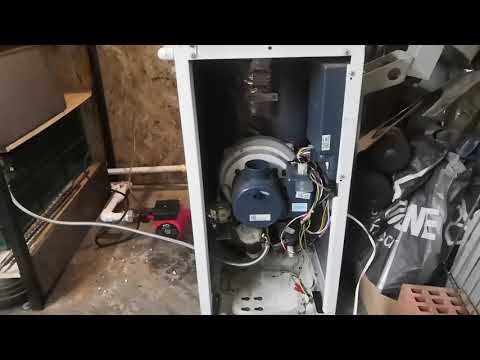

Как запустить дизельный котел китурами, kiturami 30

Содержание

• Характеристики оборудования
• Модельный ряд
• Стоимость
• Отзывы владельцев
• Правила установки и эксплуатации
• Блиц-советы
• Напольный дизельный котел Kiturami Turbo 30 R
• Подробнее о Китурами Турбо 30 R
• Главные преимущества котла Kiturami TURBO 30R
• Kiturami Turbo
• Дизельный котел Kiturami Turbo 30R | Проблемы и решения
  • Публикации по теме:

Работа концерна Kiturami направлена на производство устройств отопления на биотопливе и газе. Но именно оборудование на дизельном топливе обеспечило популярность данному производителю.

Преимущества установок на дизельном топливе:

• Удобство в эксплуатации благодаря возможности управлять с помощью пульта любой функцией. Встроенный в него термостат определяет рабочий и температурный режим теплоносителя. Работа котла не зависит от размеров дымохода и наличия тяги, так как имеющийся эффект турбонадува способствует принудительному направлению отработанных газов в дымоход;
• Высокая экономичность достигается за счет аэродинамического потока при сгорании топлива;
• Возможность самостоятельной настройки;
• Круглогодичное горячее водоснабжение;
• Наличие системы самодиагностики с информацией о работе и неисправностях системы;
• Приемлемая цена;
• Разнообразие модельного ряда.

Единственный минус – тип топлива, которое создает негативную экологическую обстановку при его сжигании.

Устройство дизельного котла Kiturami

Характеристики оборудования

• Конструкция, снабженная высококачественными элементами и блоками, отличается от других марок. Теплообменник изготовлен из высоколегированной, превосходящей по физико-техническим качествам остальные металлы, стали, что повышает его стоимость, компенсируемую за счет высокого качества.
• Оборудование изготовлено из меди, не реагирующей с водой и способствующий увеличению его теплостойкости. Наличие внутреннего и наружного блоков управления, что способствует регулированию и контролю рабочего режима системы с различных мест котельной.
• Охват диапазона мощности напольных 2-ухконтурных устройств – от 10 до 35 кВт, достаточного для обогрева 250-275 кв. м.
• Зависимость фактического топливного расхода от персональных настроек. Производится подбор форсунки от производителя под фактические мощностные параметры.
• Мощность отопления, топливный расход и режим его горения задается самостоятельно. При мощностных параметрах до 15 кВт ожидаемый топливный расход – 8 л в день, при этом горелка будет работать с определенной периодичностью для создания оптимальной комнатной температуры. Правильно выбрав режим отопления и установив контроллер переменных температур, можно значительно снизить расход топлива.
• Котлы на газе, дизельном топливе, напольные или навесные на стену в основном снабжены камерой сгорания закрытого типа и принудительной газоотводной системой. Стальной или керамический дымоход коаксиальный, чтобы подача уличного воздушного потока и газоотведение производились в одно и то же время.
• Возможно сооружение дымохода диаметром чуть больше – до 120 мм. Снижение же его размера и сечения недопустимо.

Модельный ряд

Разработка моделей KSO изначально осуществлялась, как оборудования на газе. После, сменив тип горелки и немного изменив систему контроля и управления, стало возможным использование иных энергоносителей. Основным стало дизельное топливо. Турбоциклонная горелка поспособствовала 100% сгоранию топлива и повышению КПД. Преимущества модели – простота конструкции, легкость обслуживания и низкая цена.

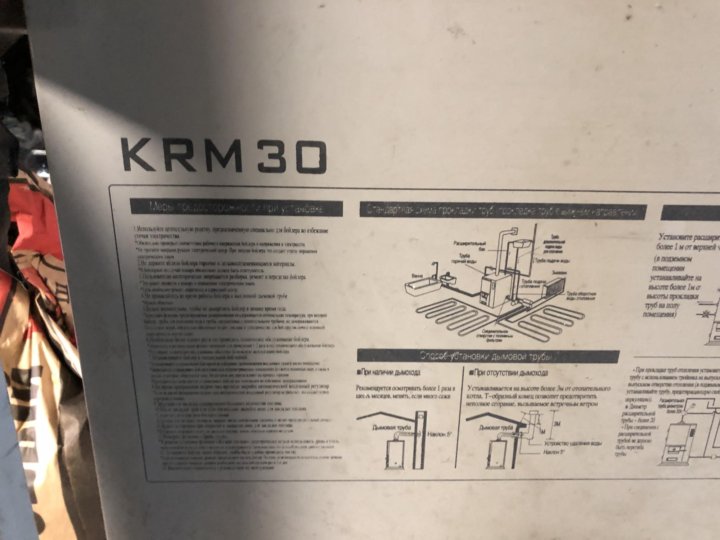

Биотопливные котлы модели KRM-30R и KRM -70R с внесенными в их конструкцию изменениями используют и солярку, и другое твердое топливо. Переход от одного вида топлива на другой осуществляется быстро. Система принудительной циркуляции способствует повышению КПД обогревателя. Данные модели отличаются только мощностью.

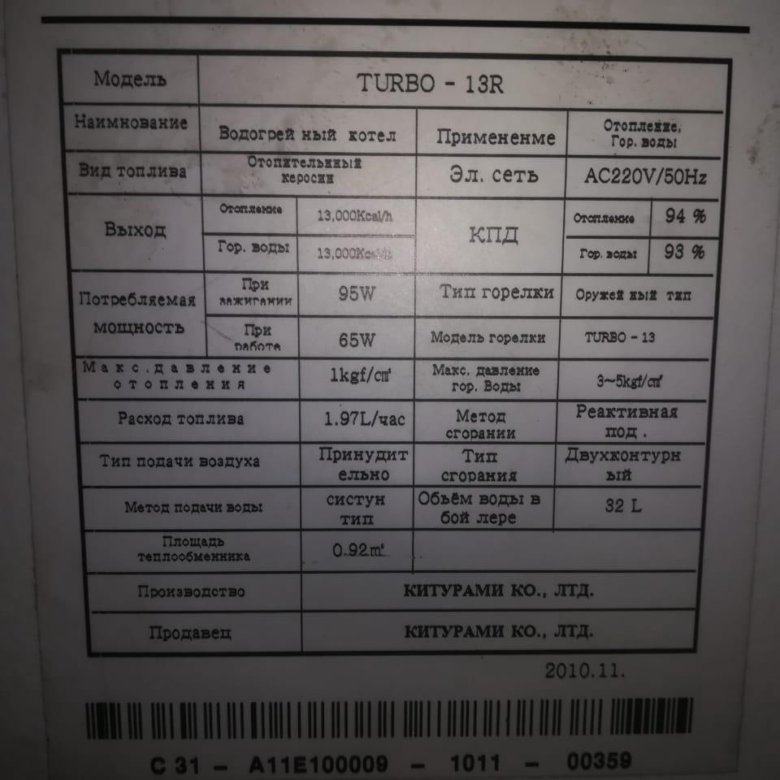

Модель turbo 13r вырабатывает 13000 ккал/час тепловой энергии или 15,1 кВт, что достаточно для обогрева 150 кв. м. В учет берутся тепловые расходы на подготовку ГВС. При значительных регулярных растратах кипятка тепловая контурная мощность ниже.

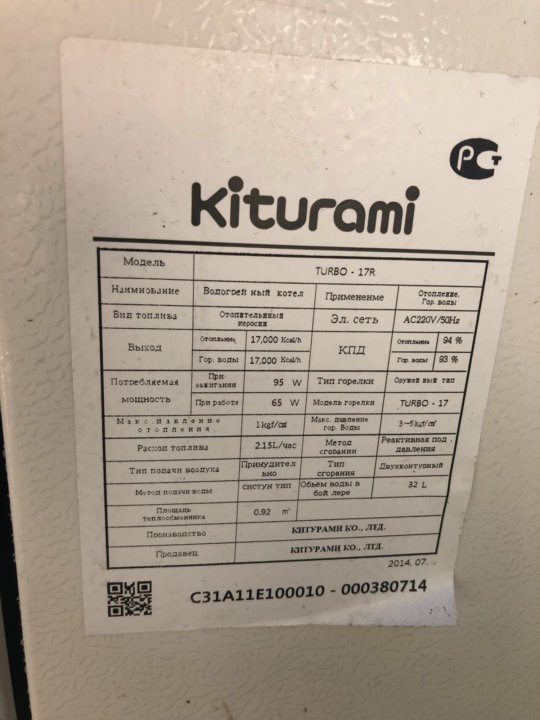

Модель turbo 17 обладает тепловым мощностным параметром в 19,8 кВт, достаточным для нагрева 180 кв. м. Для повышения предела верхнего порога производительности подбираются форсунки на горелке, что может сказаться на топливном расходе.

Модель turbo 21r с производительностью 24,4 кВт обладает повышенной производительностью контура ГВС. При этом габариты котла остаются неизменными.

Жидкотопливная модель turbo 30 r обладает производительностью 34,9 кВт, достаточного для отопления 350 кв. м. Оборудована горелками формой факела, режим топливного сгорания оптимален. Благодаря малому числу оксидов азота является высокоэкологичным оборудованием.

Стоимость

Отзывы владельцев

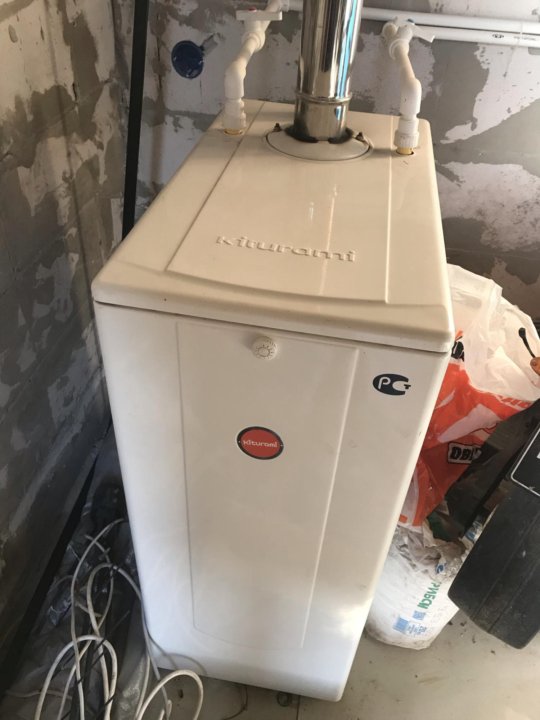

«В 2012 г был приобретен котел Китурами 17R. Отличное приобретение. Он должен был работать дублером электрокотла Эван Эпо-18, выступающим основным в отопительной системе. Так как отапливалась площадь в 150 кв. м, то выбор специально пал на оборудование повышенной мощности. В сильные морозы основной котел не справляется с поддержкой необходимого температурного режима, перестает работать из-за падения напряжения в сети. Китурами выполняет роль спасателя, обогревая и давая воду». г. Тамбов, Аркадий «Котел Китурами Турбо представляет интерес по горячей воде благодаря наличию функции ДУШ, которая способна выдать небольшой объем горячей воды за малый период времени». г. Сочи, Марина «Замечательное оборудование. Сколько не устанавливали таких систем, практически нет ни у кого претензий. Вся Сибирь ими обогревается». г. Екатеринбург, Сергей «Уже стоимость данного оборудования способна заинтересовать. Запасные части всегда есть в наличии, пульты унифицированны». г. Москва, Константин «У нас свои претензии к котлам данной фирмы. На мой взгляд они не совсем надежны. Так нам пришлось прибегнуть к ремонту дважды. Автоматика не выдерживает». г. Санкт-Петербург, Александр

Правила установки и эксплуатации

При наличии скачков напряжения желательно приобретение стабилизатора для обеспечения правильной работы управляющего и контролирующего блока и безопасности от преждевременной поломки

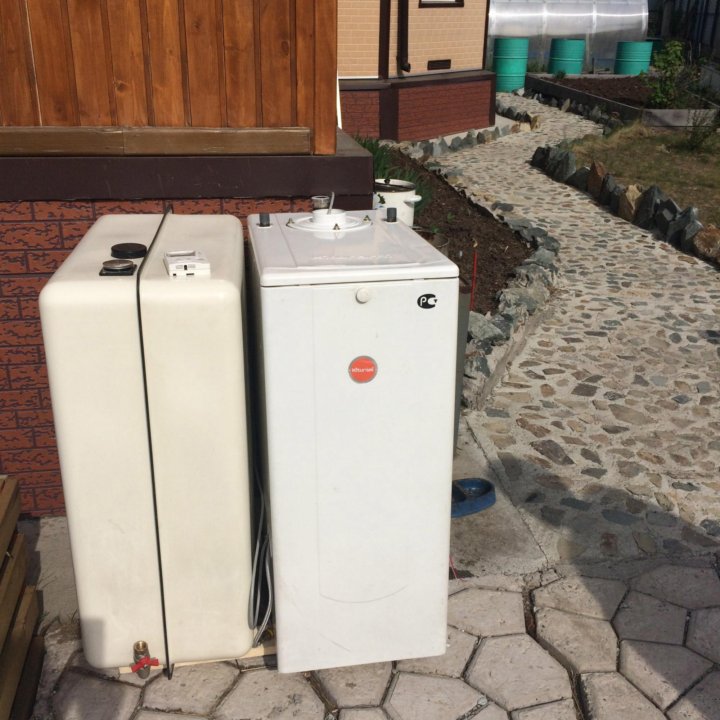

Котлы снабжены баками для хранения жидкого топлива. Данные баки могут повлиять на качество работы оборудования. Необходима правильная установка этой емкости, которая должна быть выставлена по всем плоскостям.

В резервуаре должен иметься патрубок для слива осадков и фикспакет. Емкость должна периодически освобождаться от топлива и очищаться, рекомендуется использование только очищенного топлива.

Перед тем, как запустить оборудование, первоначально производится заливка в бак дизельного топлива, которое должно отстояться в течение минимум получаса. Только после этого производится запуск агрегата и наладка рабочих режимов.

При наличии скачков напряжения желательно приобретение стабилизатора для обеспечения правильной работы управляющего и контролирующего блока и безопасности от преждевременной поломки.

Чтобы поддерживать работоспособность котла необходимы:

• Периодическое проведение механической очистки.
• Постоянный контроль работоспособности оборудования и проверка узлов и деталей на их протекаемость.

Возможна самостоятельная установка дизельных котлов при внимательном изучении схем и рекомендаций производителя. Однако, есть множество операций, требующих присутствия высококвалифицированных специалистов, дабы потом не пришлось ремонтировать оборудование. Инструкция точного порядка и принципа установки и электрическая схема монтажа служат для наглядности проведения данных работ.

Котлы Kiturami – это экономичный вариант, обладающий длительным сроком службы. Причина преждевременного проведения ремонта – несвоевременное сервисное обслуживание или заливка низкокачественного топлива.

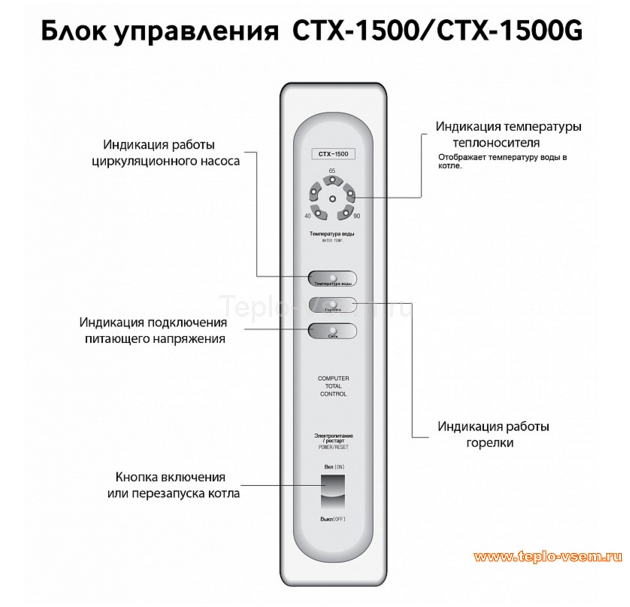

Коды ошибок:

• Мигание лампочек «01», «02» или «03» указывает на возникновение проблемы в детекторе пламени и отсутствие зажигания. Потребуется перезапуск котла по инструкции;
• Ошибка «04» указывает на неисправность датчика температуры воды и потребует ремонта;
• Ошибка «08» – указание на слишком длинную трассу между котлом и датчиком или наличие обрыва провода. Необходимо выполнение ремонтных работ;
• Ошибка «95» – низкое давление в контуре. Требуется подпитка котла и обследование отопительной системы на утечку;
• Ошибка «96» – перегрев системы;
• Ошибка «98» – недостаток топлива при подаче.

Причины отсутствия розжига – код ошибки «01»:

• Заклинивание винта, ограничивающего топливный уровень. Необходимо заменить запорный элемент или проверить двигатель нагнетания;
• Отказ двигателя нагнетания – потребуется проверка работоспособности мотора;
• Недостаток поступления топлива – потребуется проверка его уровня;
• Сторонний предмет в винтовом шибере;
• Отказ фотодатчика – требуется его проверка на работоспособность.

Блиц-советы

• Разработаны дизельные одноконтурные и двухконтурные модели, последние удобнее, но дороже. Выбрав первый вариант, необходимо приобретение бойлера и других приборов и приспособлений, но его стоимость все равно будет ниже.
• Стоит обратить внимание на глубину топливного забора по критерию определения глубинного расположения топлива и топливного бака. Согласно пожаробезопасности топливные баки должны быть закопаны в землю на соответствующую глубину. При малой мощности глубина забора выше.
• В стоимость установки оборудования войдет цена нагревателя, его монтаж, пусковые и наладочные работы, обслуживание и запчасти при его ремонте.

Напольный дизельный котел Kiturami Turbo 30 R

Подробнее о Китурами Турбо 30 R

Kiturami Turbo 30R – одна из моделей напольных котлов, главным предназначение которых является отопление и горячее водоснабжение помещений как жилых, так и производственных.

Описываемая модель осуществляет свою работу за счет дизельного топлива, поэтому такие котлы считаются наиболее подходящими для отопления и ГВС.Теплообменник изготовлен на основе такого высокопрочного металла, как сталь. Но это не главное, в чем данная модель превосходит другие.

Главные преимущества котла Kiturami TURBO 30R

• Экономичность. Дизельный котел Kiturami Turbo 30R – очень экономичный, в силу того, что для дневного потребления топлива ему достаточно восьми литров. Также высокая экономичность достигается за счет турбоциклонной горелки, что установлена в котле. Благодаря ей достигается максимальная эффективность расхода топлива, это обусловлено аэродинамическим потоком в той зоне, где происходит горение. Такая технология влияет на увеличение КПД котла;
• Безопасность и надежность. В конструкции котла имеются специальные датчики, при помощи которых осуществляется контроль за температурой и перегревом. Таким образом, разработчики полностью обеспечили требуемую систему контроля;
• Оснащение системой самостоятельной диагностики. В процессе эксплуатации у потребителя не будет необходимости регулярной проверки оборудования, так как система сама будет выдавать возникшие дефекты и неисправности. Об имеющихся ошибках в работе вы узнаете через встроенный дисплей. Так вы всегда будете в курсе состояния котла;
• Удобство использования. Вмести с котлом идет пульт ДУ. При помощи него можно задать все необходимые функции, не зависимо от того, где вы находитесь (в пределах допустимого расстояния). В пульте встроен термостат, за счет которого возможна регулировка работы котла по температурным показателям помещения.
• Есть возможность перейти на другой вид топлива. Для этого необходима замена горелки;
• Наличие горячей воды даже в неотопительный период (лето). В силу того, что котел является бойлерным, он способен вырабатывать требуемое количество горячей воды. То есть, для ГВС нет необходимости дополнительных установок.

К техническим характеристикам данной модели котла можно отнести:

• мощность 34,8 кВт;
• объем расходуемого горючего 4,3 литра в час;
• помещение допустимое для обогрева по площади- 350 метров квадратных.

Дизельные котлы Kiturami Turbo 30R – это одни из экономичных и современных устройств. Новейшая комплектация позволяет эффективно и без лишних затрат использовать их как основной агрегат для отопления и получения горячей водой. Создавая котел Kiturami, разработчики позаботились о надежности и долговечности оборудования, включив в его состав высококачественные материалы, которые отлично защищают его от воздействия коррозийных процессов. Желаете найти оборудование для длительного и эффективного отопления вашего дома? Kiturami Turbo 30R – наиболее оптимальный вариант, сочетающий в себе непревзойденное качество, безопасность и долгий срок эксплуатации.

Kiturami Turbo

Kiturami Turbo — дизельные котлы напольные двухконтурные предназначены для отопления и горячего водоснабжения жилых и производственных помещений. Компанией производятся только двухконтурные котлы (отопление + горячее водоснабжение) различной мощности: от 9 кВт до 35 кВт. Данная модель работает на дизельном топливе (жидкотопливные котлы) и является оптимальным решением для отопления и ГВС.

Теплообменник Kiturami turbo изготовлен из специальной высоколегированной стали, превосходящей по своим свойствам и качеству другие виды. В теплообменнике можно использовать любой тип теплоносителя, как воду, так и антифриз. Телообменник ГВС изготовлен на 99% из меди, что обеспечивает более повышенную производительность процесса подготовки горячей воды.

Потребительские характеристики дизельных котлов Kiturami TURBO:

1. Экономичность – дизельный котел Kiturami turbo является одним из самых экономных котлов представленных на Российском рынке. Тяжело найти дизельный котел, который бы потреблял 8 литров топлива в среднем за день. Турбоциклонная горелка установленная на данном отопительном котле позволяет достичь наивысшей эффективности расходования топлива за счёт аэродинамического потока в зоне горения. Эта технология увеличивает КПД котла;
2. Безопасность и надёжность – Датчики контроля температуры, перегрева, отсутствия теплоносителя обеспечивают оптимальную систему контроля;
3. Система самодиагностики — выводит всю информацию о работе котла, о неисправностях на дисплей комнатного термостата, наглядно показывая состояние системы;
4. Удобство эксплуатации – все функции управления котлом задаются с пульта управления, который можно устанавливать в любом удобном месте. Встроенный в пульт термостат позволяет регулировать работу котла по комнатной температуре и теплоносителю. В котлах предусмотрена возможность поградусной регулировки температуры горячей воды в диапозоне от 41 °С до 75 °С. Эффект турбонадува способствует принудительному удалению отработанных газов в дымоход, что исключает зависимость от наличия тяги и от размеров дымохода;
5. Переход на другой вид топлива достигается заменой горелки;
6. Горячее водоснабжение круглый год, в том числе и в летний период. Возможно применение котла без использования режима отопления. Бойлерный тип котла позволяет вырабатывать достаточное количество горячей воды, поэтому для ГВС не требуется установка дополнительного оборудования.

Инструкции и документация Kiturami Turbo:

1. Руководство по эксплуатации Kiturami Turbo
2. Инструкция по эксплуатации и монтажу Kiturami Turbo
3. Описание Kiturami turbo ( Краткое )

Обратите внимание на новую модель: новый дизайн, усовершенствованная горелка и теплообменник, компактные размеры — нажмите для перехода

Дизельный котел Kiturami Turbo 30R | Проблемы и решения

Подыскивал я себе подержанный резервный дизельный котел. Основное отопление у меня закрывает теплоаккумулятор для системы отопления на электричестве и камин с водяной рубашкой Оптима Аква 700Ш. Дизель нужен для поддержки ТА в сильные морозы и на случай отключения электричества (подключается через бесперебойник Smart UPS 3000VA).
Предложений на вторичном рынке немного, начинаются от 15 т.р. (при цене нового 30 т.р.), но изредка встречаются предложения за 10 т.р. Чаще всего от дизельных котлов избавляются счастливые домовладельцы, которым подвели газ. Поэтому состояние котлов довольно неплохое, отработали 1-2 сезона.

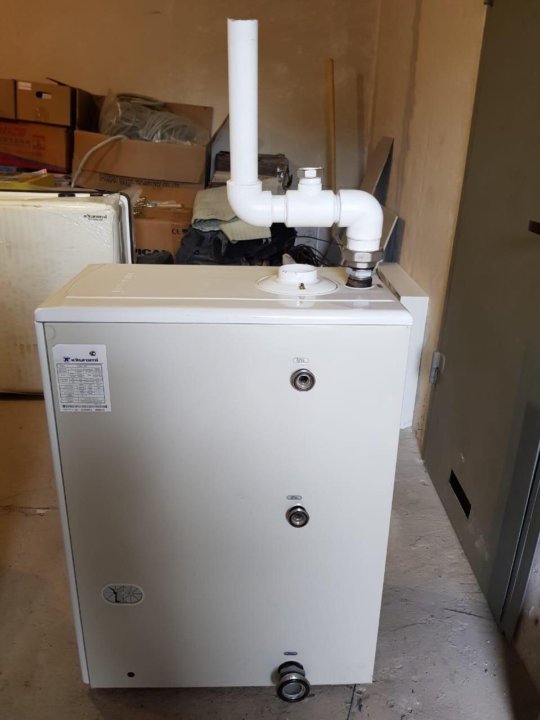

И вот однажды подвернулся мне Kiturami Turbo 30R (35 кВт) за 7 т.р. Я его осмотрел и купил. Привез домой, подвязал к СО, поставил пластмассовую бочку для топлива на 200л, заменил топливные фильтры и 1 шланг топливной магистрали.
Котел при запуске начал выдавать ошибку 01. Ошибка 01 означает, что нет воспламенения топлива. Перерыл инет и сформулировал «troubleshooting», т.е. пути решения этой проблемы поэтапно:

1. Проверяем напряжение в сети. Напряжение должно быть стандартным 220-230 В (как изменить напряжение тестером?).
2. Проверяем топливную магистраль. Не должно быть подсоса воздуха на подаче топлива в топливный насос котла.
3. Проверяем топливный фильтр. Возможно засорение топливного фильтра, затрудняющее подачу топлива в должном объеме. В случае засора заменить топливный фильтр.
4. Проверяем, чтобы топливо не текло самотеком (актуально для котлов 21R, 30R).
5. Возможно плохое качество топлива. Поменять топливо, либо попробовать прикрыть воздушную заслонку и подать более богатую смесь. Заслонка находится на левом торце горелки (см.схемы ниже).
6. Проверяем датчик контроля пламени (фотоэлемент). Датчик можно вытащить из корпуса горелки при помощи поворота его по оси (см.схемы ниже). Начисто вытереть сухой тряпкой, защитный кожух с торца должен быть идеально прозрачным. Если снята лицевая крышка, то фотоэлемент может реагировать на посторонний свет и выдавать ошибку.
7. Проверяем, очищаем (или меняем) форсунку и электроды поджига. До них можно добраться, если снять всю горелку с фланца камеры сгорания (см.схемы ниже).
8. Проверяем работу трансформатора зажигания. Он должен давать искру на электроды поджига (как проверить искру, не знаю, не дошел до этого этапа траблшутинга).

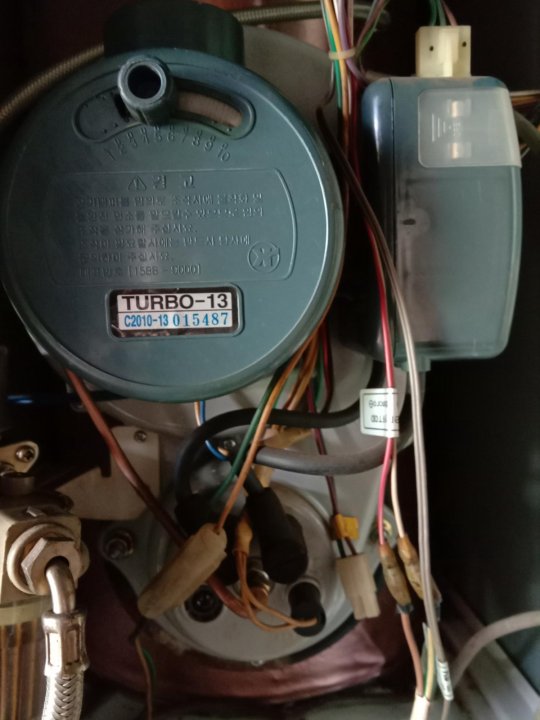

Схемы горелок дизельных котлов Китурами Турбо 13R, 17R:
Схемы горелок дизельных котлов Китурами Турбо 21R, 30R:
Я остановился на 5 этапе. Прикрыл рукой воздушную заслонку и котел запустился. Очевидно, что турбина просто задувала солярку в камеру сгорания с такой силой, что электроды просто не могли её воспламенить. Избытки топлива после остановки котла с ошибкой 01 просачивались через фланец горелки. Методом научного тыка отрегулировал эту заслонку так, чтобы котел запускался при очередном цикле без ошибки.
Проблему, которую я пока не смог одолеть, это конденсат в дымоходе. При холодном запуске его было так много, что натекла на пол нехилая лужа. Он тек и через конденсатоотводчик дымохода, и через колено, которое идет от котла.

Дизельный котел Китурами: характеристики и отзывы

Дизельное котельное оборудование производителя «Китурами» отличается тем, что с его помощью можно обустроить систему отопления и пользоваться горячей водой в производственных и жилых помещениях.

Ассортимент

На сегодняшний день компания изготавливает исключительно двухконтурные котлы, мощность которых может изменяться в пределах от 9 до 35 кВт. Функционирует оборудование на дизельном топливе и является оптимальным решением для горячего водоснабжения и отопления. Теплообменники изготавливаются из высоколегированной стали, которая превосходит своими характеристиками и качеством другие виды подобных устройств. В теплообменнике может использоваться антифриз или вода, он на 99% изготавливается из меди, что обеспечивает повышенную производительность подготовки горячей воды.

Отзывы о дизельном оборудовании производителя «Китурами»

Дизельный котел «Китурами», по мнению покупателей, обладает превосходными характеристиками, среди них:

• экономичность;
• надежность;
• безопасность;
• наличие системы самодиагностики;
• удобство в эксплуатации;
• возможность использования другого вида топлива;
• горячее водоснабжение;
• возможность использовать горячую воду.

Что касается первой характеристики, то дизельный котел считается одним из самых экономичных среди моделей на российском рынке. Сегодня довольно сложно найти подобное оборудование, которое употребляло бы всего лишь 8 л топлива за день. Наличие турбоциклонной горелки позволяет добиться наивысшей эффективности в вопросе расхода топлива за счет аэродинамического потока в зоне горения. Потребители особенно подчеркивают, что подобные устройства надежны и безопасны, ведь производитель снабдил их датчиками контроля перегрева и температуры, а также системой контроля, которая следит за наличием теплоносителя в системе.

Если вами будет приобретен дизельный котел «Китурами», то вы сможете воспользоваться функцией самодиагностики. Устройство имеет интерактивный дисплей, на который выводится информация о работе агрегата. Нельзя не упомянуть еще и о термостате, который показывает состояние системы. Помимо прочего, все функции управления могут задаваться с пульта, который устанавливается в любом месте по желанию.

О терморегулировке

Встроенный термостат позволяет регулировать работу оборудования по температуре теплоносителя. Как утверждают покупатели, в котлах предусмотрена возможность поградусной регулировки температуры в диапазоне от 41 до 75 °. Если есть необходимость перейти на другой вид топлива, то вы можете заменить горелку.

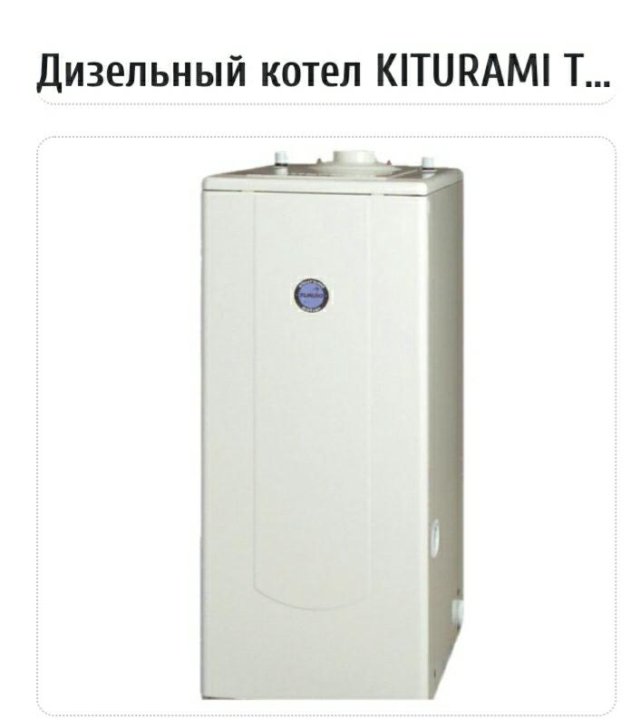

Технические характеристики котлов серии Kiturami Turbo

Дизельный котел «Китурами Турбо» представлен к продаже в нескольких разновидностях, они обладают разными показателями мощности и способны обогреть помещения определенный площади. Отличается у котлов еще и средний расход топлива, а также производительность и емкость теплообменника. Дизельный котел «Китурами», отзывы о котором позволят вам сделать правильный выбор, может относиться к серии Turbo. Самым мощным оборудованием данной линейки является модель, у которой упомянутый параметр достигает 35 кВт, это относится к Kiturami Turbo-30R. А вот если вам необходима минимальная мощность, то лучше всего выбрать Kiturami Turbo-13R, у данной модели упомянутая характеристика составляет 15 кВт.

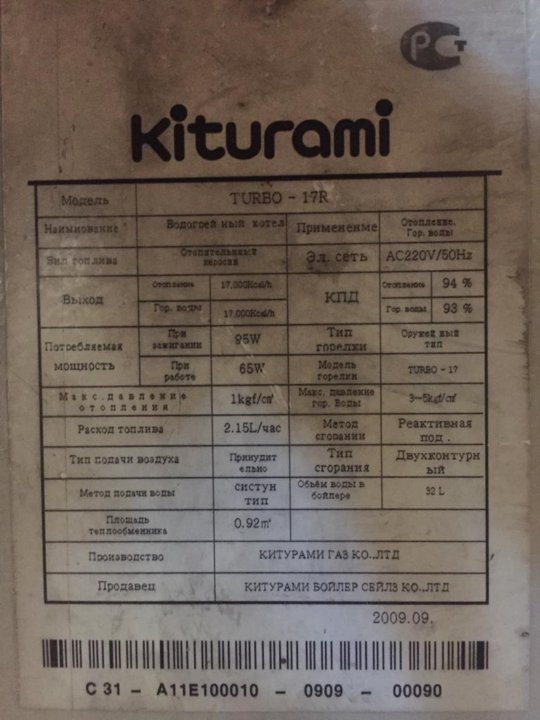

Усредненная мощность свойственна Kiturami Turbo-17R, в этом случае она составляет 19,8 кВт. Отапливаемая площадь данных котлов отличается. Если речь идет о самом маломощном, то площадь не должна превышать 150 м², тогда как у модели Kiturami Turbo-17R данный параметр составляет 200 м² или меньше. Коэффициент полезного действия колеблется примерно на одном уровне и в среднем составляет 93%. Нельзя забывать ещё и о том, что разные по мощности котлы расходуют топливо в определенном объеме. Если вы выберете модель Kiturami Turbo-21R, то за сутки будет израсходовано примерно 8 л дизельного топлива.

Отзывы о моделях серии Kiturami KSOG

Дизельный котел «Китурами» может относиться еще и к серии KSOG. В этом случае речь идет о высокопрочных устройствах, которые способны выдавать 465 кВт. Данное оборудование тоже является двухконтурным и потребляет при работе дизельное топливо. Как утверждают покупатели, котлы обладают встроенной турбоциклонной горелкой, а использовать их можно на объектах промышленного назначения. Это верно, ведь обогреваемая площадь достигает 4650 м².

Пользователям нравится наличие устройства самодиагностики, а также специальных труб теплопередачи. Теплообменник изготавливается из нержавеющей стали, а для транспортировки и установки используется стальной каркас, что, по мнению покупателей, очень удобно. Приобретая подобное оборудование, вы сможете пользоваться электронным блоком управления, который имеет множество функций. Производитель предусмотрел возможность установки комнатного регулятора. Именно поэтому дизельный котел «Китурами» можно будет контролировать, не покидая помещение.

Отзывы об эксплуатационных характеристиках

Из вышеприведенной информации вы смогли узнать, что котлы корейского производителя являются воплощением высокого качества, доступной цены, функциональности и современного исполнения. Топливом может выступать легкий нефтепродукт и керосин. А если заменить горелку, то оборудование сможет работать даже на природном газе. Потребители отмечают еще и другие преимущества, которые выражены в наличии датчиков безопасности, с их помощью осуществляется контроль за рабочими процессами. При создании датчиков применяется уникальная технология, которая отвечает за отвод продуктов сжигания топлива.

Особенностью моделей, которые относятся к серии Turbo, выступает наличие напольных дизельных теплогенераторов. С их помощью можно обогреть помещение и подавать воду для бытовых нужд. Пользователи утверждают, что при использовании котлов «Китурами» нет необходимости задействовать дорогостоящие бойлеры, так как все модели этого ряда можно отнести к агрегатам бойлерного типа.

Инструкция по эксплуатации

Дизельный котел «Китурами Турбо-13», как и любая другая модель данного производителя, должен время от времени подвергаться чистке. Его техническое состояние будет зависеть от воздействия внешней среды на отдельные узлы. Интенсивность воздействия на каждый элемент может быть разной. Степень влияния зависит от правильного выполнения рекомендаций производителя. Профилактическая чистка должна осуществляться примерно 2 раза в год, а промежуток между чистками необходимо следить за состоянием главных узлов.

«Китурами» – дизельные котлы, инструкция по использованию которых приложена в комплекте, из нее вы сможете узнать, что топливный фильтр может подвергаться только замене, а вот топливный бак вполне можно очистить, что касается и топливного насоса. Однако последний при выходе из строя необходимо заменить.

Заключение

На российском рынке современный потребитель может встретить котлы множества производителей, однако одними из самых популярных являются те, что работают на дизельном топливе. Дизельный котел отопления «Китурами» работает при низком уровне шума, снабжается теплообменником для горячей воды, а также трехступенчатым теплообменником. Нельзя не упомянуть еще и о наличии турбоциклонной горелки. Все эти узлы повышают коэффициент полезного действия и позволяют котлам работать в течение нескольких десятилетий.

Как определить и устранить основные ошибки газовых котлов Kiturami

Газовые котлы отопления производства Южной Кореи считаются изделиями среднего качества и стоимости.

Это вполне справедливое мнение, однако есть и приятные исключения.

Продукция Kiturami заслуживает того, чтобы быть поставленной в один ряд с самыми известными и популярными котлами европейского производства.

Высокое качество, современный дизайн и другие достоинства агрегатов сделали их известными и востребованными как во всем мире, так и в России.

Котлы демонстрируют высокую конкурентоспособность, имеют массу преимуществ и требуют более внимательного отношения.

Газовые котлы Kiturami

Южнокорейская компания Kiturami была основана в 1962 году как небольшая металлообрабатывающая мастерская.

За время своего существования небольшая компания успела развиться в солидную и мощную корпорацию, производящую широкий спектр отопительного оборудования различного назначения. … Ведутся научно-технические исследования, проходят испытания новые узлы и детали.

Газовые котлы Kiturami созданы по самым эффективным и передовым технологиям, но без чрезмерного перенасыщения неиспользуемыми функциями, которые только увеличивают стоимость.

Результатом такого подхода является ряд экономичных и долговечных агрегатов, способных выполнять задачи любой сложности и объема, обладающих высокой надежностью, устойчивостью к внешним нагрузкам и долговечностью.

Views

Газовые котлы Kiturami выпускаются в широком ассортименте и могут быть условно разделены на группы по определенным признакам.

По типу установки бывают :

• Напольные … Устанавливаются на специальную подставку или непосредственно на пол.
• Настенные . Подвешиваются на сплошные стены или на специальные несущие конструкции – пандусы. Запрещается цепляться за временные или гипсокартонные перегородки.

По набору характеристик :

• Одноконтурные … Осуществлять только подогрев теплоносителя для системы отопления.
• Двухконтурные . Параллельно с подогревом теплоносителя способны проточно подогреть горячую воду для бытовых нужд.

Все модели оснащены закрытой камерой сгорания (с турбонаддувом). Это означает, что подача воздуха и дымоудаление осуществляются с помощью специального турбовентилятора, обеспечивающего стабильную тягу и независимость от внешних погодных условий или особенностей вентиляции помещения.

По типу теплопередачи :

• Конвекция … Обычный нагрев теплоносителя в пламени газовой горелки.
• Конденсационные … Промежуточный нагрев теплоносителя используется за счет тепловой энергии, получаемой при конденсации паров воды из дымовых газов. Полноценная работа такого котла возможна только на низкотемпературных системах отопления (таких как теплые полы), а также если разница температур внутри и снаружи помещения не превышает 20°. В других условиях котел работает как обычный конденсационный агрегат.

ВАЖНО!

Среди линеек Kiturami есть конденсационные котлы, требующие специфических условий эксплуатации, невозможных в большинстве регионов России. При выборе агрегата это следует учитывать, так как цены на конденсационные модели намного выше, чем на конвекционные.

Характеристики, важные при выборе котла

1) Тепловая мощность

Выбор мощности котла очень важен при его покупке. Решения, принимаемые «на глазок», здесь абсолютно неуместны. В противном случае может оказаться, что новый котел не справится со своей задачей, и горячей воды в доме будет мало, и тепла не хватит; либо вы просто переплачиваете, выбирая гораздо более мощный агрегат, чем необходимо. Чтобы этого не произошло, нужно учитывать особенности строения, климата, а также производить расчеты запаса мощности и теплопотерь. В этом вам поможет дизайнер. Сэкономить можно, воспользовавшись специальным методом определения мощности котла. Берется из расчета 1 кВт на 10 метров. Этот метод не является точным на 100%, поэтому, выбрав его, вы берете на себя все возможные последствия.

2) Расход топлива

Существует множество факторов, влияющих на расход топлива:

• правильный монтаж оборудования и регулировка горелок;
• конструкция дымохода;
• индивидуальные характеристики здания и его стен;
• режим работы здания;
• точность расчетов при выборе системы отопления.

Разработчики котлов Kiturami уделяют большое внимание экономичности и эффективности использования топлива. В этой области существует множество запатентованных разработок, и все они направлены на повышение эффективности сгорания топлива. Некоторые процессы в управлении котлом полностью автоматизированы, что позволяет использовать их максимально эффективно в любой системе отопления.

3) Высота системы отопления

Также немаловажный момент при выборе котла. И здесь огромным преимуществом компании Китурами является то, что вы можете выбрать модели для любой высоты системы отопления. Котлы серии ТУРБО, КСГ, ТГБ, КРМ, МИР 5000 применяются в системах отопления высотой до 20 метров. А модели КСГ и КСО мощностью от 58 кВт до 465 кВт предназначены для систем отопления высотой до 35 метров.

Серия Gas и родственные модели

Среди напольных котлов Kiturami есть следующие серии :

• KSG … Мощные системы отопления, развивающие от 50 до 200 кВт. Предназначены только для отопления, но могут быть подключены к внешнему накопительному баку, что делает их способными снабжать дом горячей водой. Они способны обогревать большие площади, при необходимости их можно подключить в каскад до 4-х агрегатов.
• СТСГ … 4 модели относительно малой мощности (от 16 до 58 кВт), предназначенные для отопления малых и средних частных домов. Все модели двухконтурные, оснащены отдельным теплообменником, с закрытой камерой сгорания.

Настенный котел Kiturami серия :

• WORLD PLUS … Серия представлена ​​5 моделями мощностью 15, 16, 20, 29, 34,9 кВт. Все модели двухконтурные, предназначены для отопления и горячего водоснабжения помещений площадью до 350 м2. Серия изготовлена ​​специально для использования на территории России, адаптирована к технологическим и климатическим условиям.

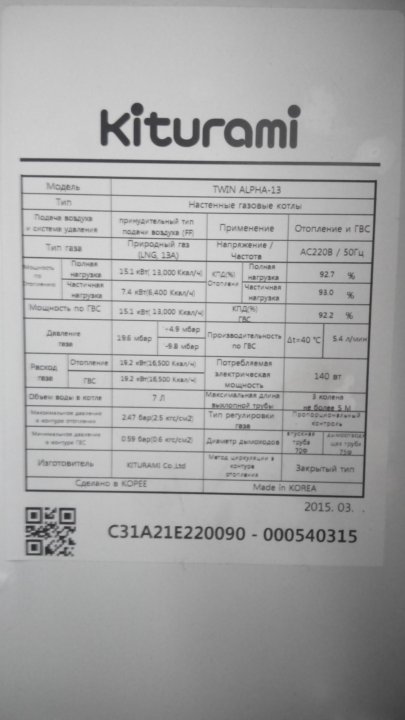

• TWIN ALPHA … 5 моделей от 15 до 35 кВт. Двухконтурные котлы с отдельным теплообменником.
• TWIN ALPHA NEW COAXIAL … Несколько улучшенная серия TWIN ALPHA, включающая модели с такими же параметрами. Предназначен для использования коаксиального дымохода европейского типа (горизонтального),

. Существует также серия Kiturami Eco, состоящая из конденсационных котлов.

Типы котлов Kiturami

Котлы Kiturami по конструкции и мощности можно разделить на:

• Дизельные напольные котлы Kiturami. Серия Turbo (9000-35000 Вт) и KSOG (58000-465000 Вт) с горелкой Turbo.
• Напольные газовые котлы Kiturami. Серия ТГБ (35000 Вт), КСОГ с горелкой ТГБ (58000-465000 Вт).
• Настенные котлы представлены только газовыми моделями от 15 до 35 кВт.

Рассмотрим характеристики котлов Китурами на примере дизельного котла Китурами Турбо.

Технические характеристики

Рассмотрим технические характеристики котлов Китурами :

Параметр	Value
Boiler type	Gas heating
Heat transfer method	Convection or condensing
Functionality	Heating, hot water supply
Power	15-297 kW
КПД	92-98 %
Способ установки	Напольный или настенный
Тип газовой горелки	Закрытый
Энергопотребление	Однофазный ток 220 В 50 Гц

Общее описание котлов Kiturami

Весь модельный ряд отопительных котлов Kiturami двухконтурный. То есть используются не только для отопления помещений, но и для производства горячей воды в системе ГВС. Если нет потребности в горячей воде, контур ГВС можно не включать.

В компаниях можно найти как настенные, так и напольные котлы Kiturami. Кроме того, напольные котлы изготавливаются в вертикальном или горизонтальном исполнении.

Помимо жидкотопливных (дизельных) отопительных котлов, Китурами производит котлы, работающие на сжиженном газе, а также комбинированные котлы, работающие на двух видах топлива: жидком и твердом.

Стоит отметить, что именно дизельные котлы Китурами считаются самыми надежными в своем классе.

Достоинства и недостатки

Достоинства газовых котлов Китурами :

• Высокие эксплуатационные возможности котлов, надежность, экономичность.
• Стабильная работа, низкий уровень отказов или частота отказов.
• Высокое качество сборки, надежность узлов и деталей.
• Широкий выбор моделей для любых нужд.
• Оптимальный набор функций, отсутствие неиспользуемых функций, удорожающих котёл.
• Бесшумная работа, простота в эксплуатации.
• Относительно низкая стоимость.
• Компактность, привлекательный внешний вид.

К недостаткам относятся :

• Волатильность. При отключении электроэнергии система отопления перестанет работать. Кроме того, котлы чувствительны к правильному подключению и стабильности электропитания.
• Необходимость обслуживания квалифицированным персоналом.

ПРИМЕЧАНИЕ!

Эти недостатки присущи любым газовым котлам и могут считаться особенностями конструкции.

Резюме

Отопительные котлы популярны не только в загородных домах, но и в городских районах, ведь автономное отопление дает массу преимуществ перед централизованным. Котлы Kiturami можно отнести к одним из самых высокотехнологичных предложений на рынке, высокий КПД, долговечность, возможность гибкого регулирования работы только способствуют росту популярности продукции этого производителя.

На видео подробно показан принцип работы газового котла Китурами.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

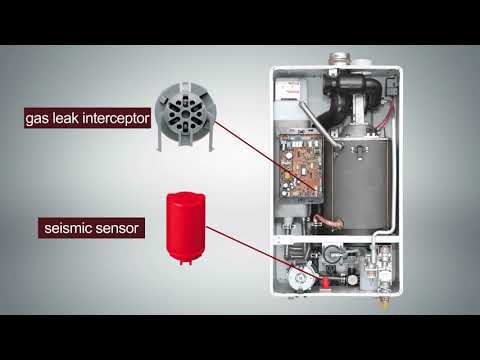

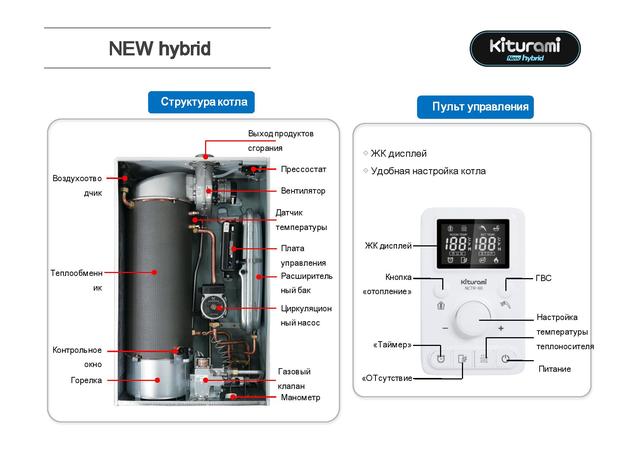

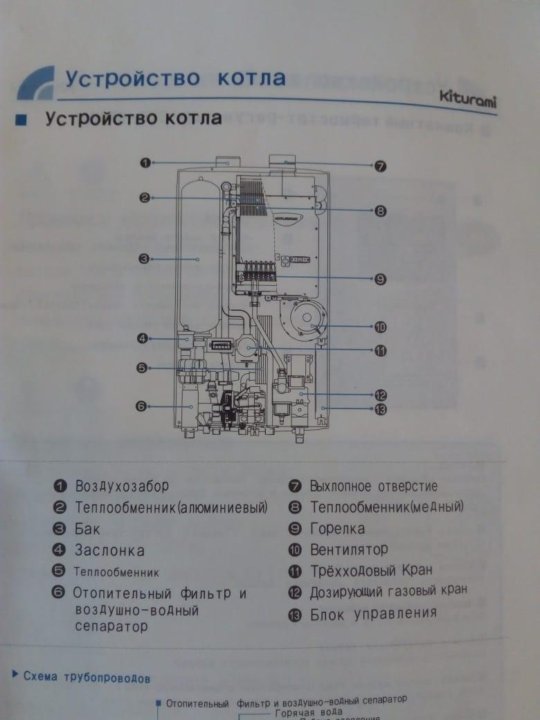

Устройство

Основными конструктивными элементами котлов являются газовая горелка и теплообменник. Это самостоятельные узлы, но они работают в паре и конструктивно объединены.

Теплоноситель под действием циркуляционного насоса поступает в теплообменник, нагревается и выходит из вторичного пластинчатого теплообменника, где отдает часть тепловой энергии на приготовление горячей воды. После этого теплоноситель поступает в контур отопления.

Выхлоп и подача воздуха для нормального сгорания обеспечивается вентилятором турбокомпрессора, а панель управления управляет работой системы.

К нему подключена система датчиков самодиагностики, обнаруживающих неисправности и подающих сигналы на плату управления, которая сразу же выводит оповещение на дисплей котла.

Kiturami KRP

Kiturami KRP Пеллетные котлы для отопления и горячего водоснабжения. В качестве топлива используются пеллеты – разновидность твердого топлива в виде пеллет, изготовленных из спрессованных древесных отходов. Пеллетные котлы Kiturami KRP используют древесные пеллеты 1-й и 2-й категории Ø 6 – 8 мм и длиной 10-30 мм. Пеллеты под воздействием воды или влаги превращаются в древесную муку, в результате чего теряют свои топливные свойства. Использование такой древесной муки в качестве топлива может серьезно снизить КПД агрегата, в том числе снизить мощность и увеличить золообразование. Встроенный циркуляционный насос используется при подаче горячей воды для равномерного распределения тепла в теплообменнике. Такая конструкция гарантирует эффективное горячее водоснабжение. В комплект входит комнатный термостат. Имеет ряд полезных функций, таких как: выбор сезона для установки температуры отопительной воды, включение и отключение по времени, функция автономной работы поддерживает минимальную температуру в помещении и не дает котлу лопнуть, функция промывки обеспечивает большой объем горячей воды и др. Некоторые технические особенности пеллетного котла Kiturami KRP

1. Используется для отопления и нагрева воды;
2. Автоматическая дозировка топлива в зависимости от потребности в тепле и стадии горения в топку котла с помощью подающего шнека;
3. Циркуляционный насос и расширительный бак встроены, что естественно упрощает его установку;
4. Золоуловитель выполнен в виде ящика, его легко опорожнять, а благодаря особой конструкции чистка котла не представляет сложности;
5. Применение в пеллетном котле Kiturami KRP специального нагревателя позволяет увеличить площадь розжига;
6. Конструкция котла предотвращает обратный удар горелки;
7. Для безопасной эксплуатации: функция защиты от замерзания, двойная защита от перегрева, встроенные датчики перегрева и уровня воды и т.д. KRP User Manual – A (Premium)

1.	Работа котла Kiturami KRP-A на пеллетах из лузги подсолнечника. Для просмотра нажмите на камеру.
2.	Пуск котла Китурами КРП 20-А. Розжиг горелки

Эксплуатация и настройка

Котлы Kiturami работают автоматически.

От пользователя для настройки требуется всего несколько действий :

• Регулировка температуры, осуществляется в рабочем порядке.
• Слив и заполнение системы водой.
• Периодическая очистка корпуса котла от копоти или пыли.

Все остальные действия происходят либо автоматически, либо силами приглашенных специалистов. Это особенно верно для первоначальной настройки, которая отменяет заводские настройки для повышения производительности и экономичности.

Скачать инструкцию

Скачать инструкцию для газовых котлов Kiturami.

Несанкционированное вмешательство в конструкцию котла может привести к его поломке и аннулированию гарантийного договора.

Модельный ряд

Разработка моделей КСО изначально велась как газовое оборудование. После, изменив тип горелки и немного изменив систему контроля и управления, появилась возможность использовать другие источники энергии. Дизельное топливо стало основным. Турбоциклонная горелка способствовала 100% сгоранию топлива и повышению КПД. Достоинствами модели являются простота конструкции, простота обслуживания и невысокая цена.

Котлы биотопливные КРМ-30Р и КРМ-70Р с изменениями, внесенными в их конструкцию, используется как дизельное топливо, так и другие виды твердого топлива. Переход с одного вида топлива на другой происходит быстро. Система принудительной циркуляции повышает эффективность нагревателя. Эти модели отличаются только мощностью.

Турбо 13р модель вырабатывает 13 000 ккал/час тепловой энергии или 15,1 кВт, что достаточно для обогрева 150 кв.м. Учтены затраты тепла на подготовку горячего водоснабжения. При значительных регулярных потерях кипятка мощность тепловой схемы ниже.

Турбо 17 модель имеет параметр тепловой мощности 19,8 кВт, достаточный для обогрева 180 кв. м. Для увеличения границы верхнего порога производительности выбираются форсунки на горелке, что может повлиять на расход топлива.

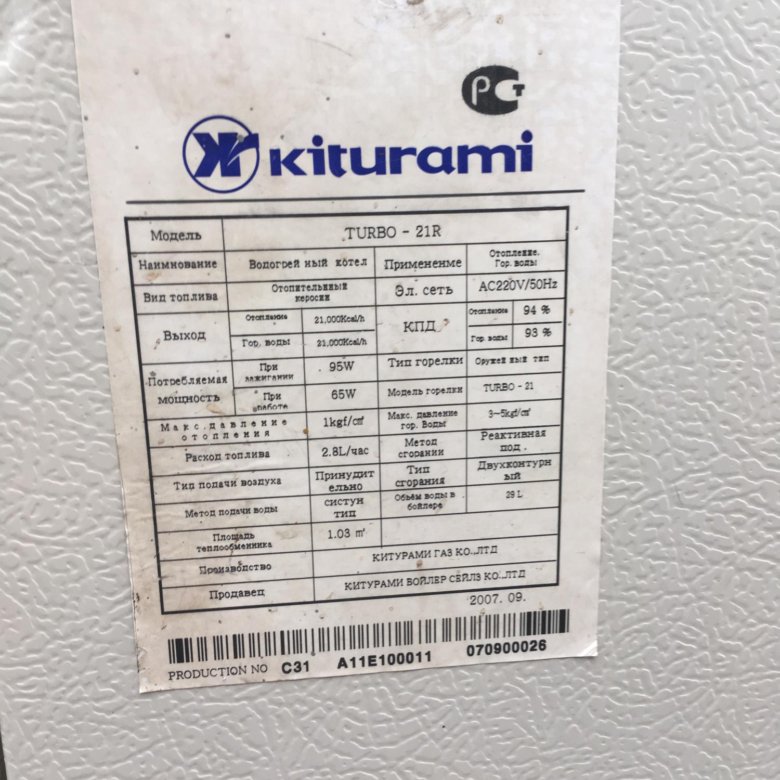

Турбо 21р модель мощностью 24,4 кВт имеет повышенную производительность контура ГВС. При этом габариты котла остаются неизменными.

Жидкостное топливо Turbo 30 R модель имеет мощность 34,9 кВт, достаточную для обогрева 350 кв.м. Оснащен факельными горелками, режим сжигания топлива оптимален. Благодаря низкому содержанию оксидов азота это высокоэкологически безопасное оборудование.

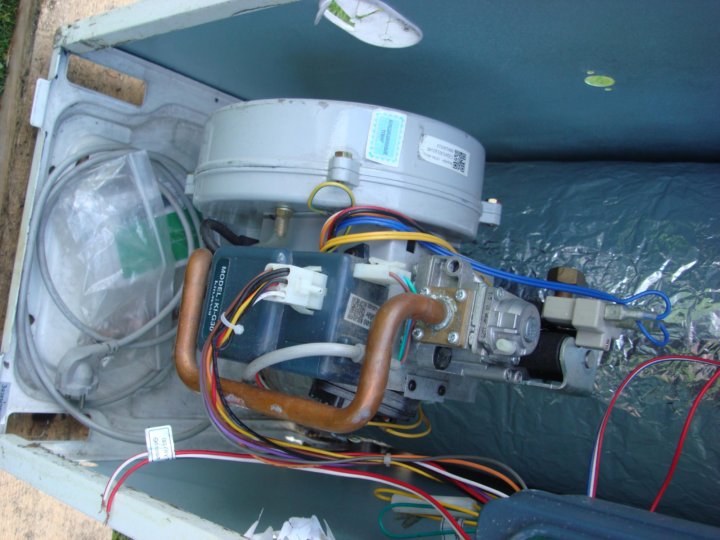

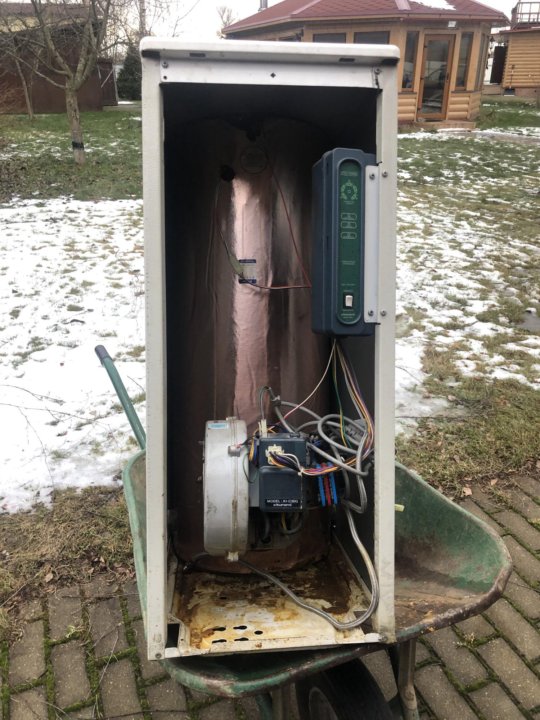

Основные неисправности

Котлы Kiturami славятся надежностью и долговечностью деталей. Однако нельзя исключать возможность индивидуальных проблем.

Чаще всего выходят из строя узлы, находящиеся под максимальной нагрузкой – теплообменник и газовая горелка .

В теплообменнике образуется слой известкового налета, который снижает эффективность теплопередачи.

Необходимо повысить температуру горения, в результате чего внешняя часть агрегата перегревается и выходит из строя.

Газовая горелка подвержена засорению форсунок и другим проблемам, которые приводят к гашению пламени и трудностям при розжиге котла. .

Часто встречаются неисправности самих датчиков системы самодиагностики – плохой контакт, обрыв, короткое замыкание.

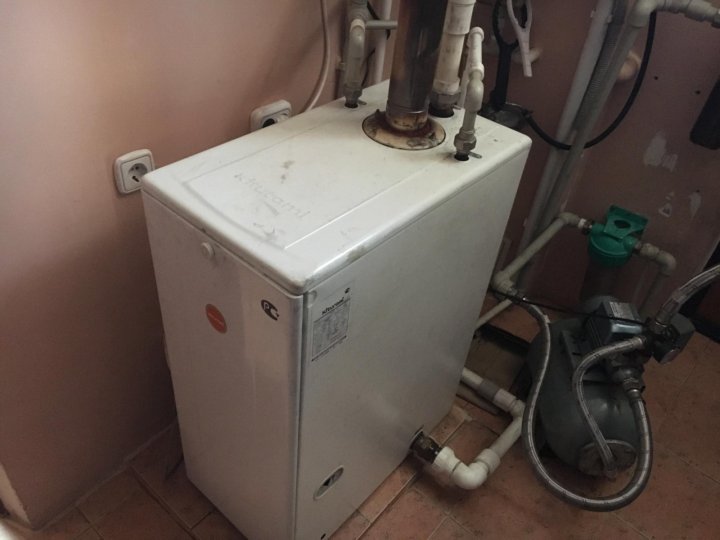

Напольные котлы

Каждая напольная печь Kiturami оснащена турбоциклонной горелкой. При необходимости его можно заменить на дизельный. Производитель предлагает три версии:

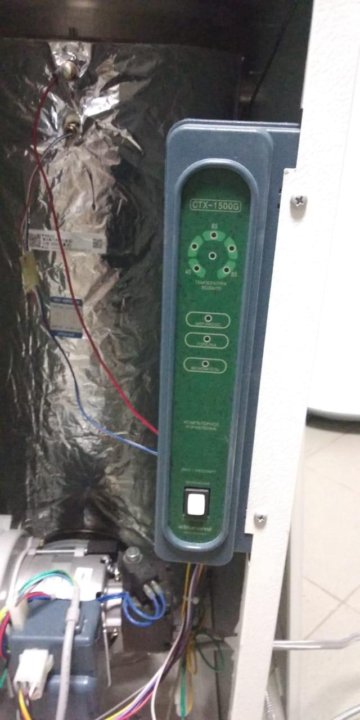

• СТСГ. Теплопроизводительность 15-35 кВт. Компактный. Вместительный бак ГВС. Стальной радиатор – сварен по инновационным технологиям, исключающим протечки.
• ТУРБО. Низкий уровень шума. Оригинальное строение камеры теплообменника – через нее многократно проходят продукты сгорания.
• КСОГ. Отличаются от других модификаций большими габаритами, более высокой тепловой мощностью – 58-454 кВт, а также применением специальных теплообменных труб. Прессованные трубы повышают эффективность.

Error codes, decryption and how to fix

Consider the most common errors of Kiturami boilers :

The code	Decoding	Remedy
01-03	Unsuccessful ignition of пламя	Проверить состояние форсунок горелок, наличие газа в магистрали, состояние клапанов и клапана подачи
04	Неисправность датчика температуры	Проверка состояния контактов, вызов мастера
05	Отказ датчика перегрева котла	Вызов мастера
06	Режим работы вентилятора не определяется	Проверить состояние контактов, вызвать мастера
07	Неправильная скорость вентилятора	Вызов мастера
08	Превышена длина провода регулятора комнатной температуры
95 и 98	Низкий уровень воды в контуре отопления	Долить воду, проверить систему на утечки
96	Перегрев теплоносителя	Проверить работу уровня жидкости в циркуляционном насосе, увеличить система, вызвать мастера
97	Утечка газа	Выключите котел, откройте окна, вызовите специалистов

Установка котлов Китурами отапливаемого помещения ± 10-15%;

Помещение должно быть обеспечено приточно-вытяжной вентиляцией в соответствии с нормами на печное оборудование;

В топке не допускается хранение строительных и легковоспламеняющихся материалов;

Пол в котельной нужно вымыть. Пол выполнен с уклоном для слива воды и нефтепродуктов. Канализация должна быть оборудована фильтром для нефтепродуктов;

Высота потолков в котельной не менее 2300 мм;

Котел размещается на негорючей подставке толщиной не менее 50 мм. Площадку рекомендуется делать из кирпича или бетона;

Расстояние от корпуса котла до стен и потолка (ниши) должно быть не менее 600 мм;

Расширительный бак котла устанавливается на высоте более одного метра от верха котла;

Непосредственная подача воды в котел запрещена. Рекомендуется подача из накопительного бака;

Необходимо использовать в системе циркуляционный насос и сделать дренажную систему с клапаном;

Для электрического подключения котла необходима отдельная группа проводки, с заземляющим контактом, защищенным автоматическим выключателем + УЗО, или дифференциальным выключателем.

Вывод дыма из котла осуществляется дымоходом в форме буквы «Г» с изгибом не менее 50 см. Наклон трубы к основному дымоходу должен быть 5˚. Длина дымохода должна быть не менее 3 метров от поверхности котла.

Это общие правила установки жидкотопливного котла Kiturami. Для установки котлов и сохранения гарантии необходимо пригласить специалистов.

© ОбОтоплении.ру

Диапазон цен

Модельный ряд газовых котлов Kiturami очень широк. Стоимость бытовых моделей (для частного дома) находится в пределах 30-60 тысяч рублей, но есть и более мощные модели, которые обойдутся в 100-800 тысяч рублей.

Такая разница в цене обусловлена ​​степенью мощности и возможностей котла, его назначением и конструктивными особенностями. .

Как правило, пользователи выбирают агрегаты меньшей мощности и, соответственно, стоимости.

Перед покупкой ознакомьтесь с условиями доставки. Котлы в базовой комплектации не имеют дымохода, поэтому нужно сразу определиться, какой тип нужен, и заказать его. Также следует сразу приобрести фильтры и стабилизатор напряжения. .

Навесные котлы

Наиболее популярны настенные газовые котлы корейского производителя, так как они имеют малый вес и компактные размеры. Такой котел можно установить на кухне или в коридоре или в другой небольшой комнате.

Рассмотрим модели настенных газовых котлов KITURAMI:

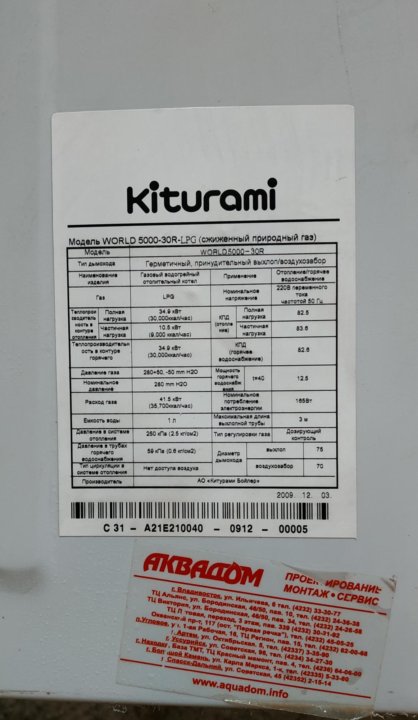

1. Модель KITURAMI World 5000 является одной из самых мощных и может обогреть помещение площадью 350 м2. В этом котле можно использовать абсолютно любой теплоноситель. Оборудование оснащено встроенным расширительным баком и циркуляционным насосом. Благодаря электромагнитному клапану снижается расход газа, а летом пользоваться котлом достаточно удобно. Вы можете управлять устройством удаленно.
2. Модель KITURAMI world 3000. При дополнительном приобретении форсунок котел можно переоборудовать для работы на пониженном газе. Котел включает в себя отдельный медный теплообменник и коаксиальный дымоход.
3. Модель KITURAMI world plus изготовлена ​​специально для России. Данная модель имеет два встроенных теплообменника, поэтому вы можете нагревать воду, не выключая нагрев. В этой модели происходит полное сгорание топлива и его экономия, благодаря газовой горелке с внутренним сгоранием. С помощью контроллера можно задать режим работы обогрева помещения с учетом индивидуальных потребностей. Внешний термостат устанавливается в стандартной комплектации.
4. Модель KITURAMI ECO Condensing представляет собой конденсационный котел, который получает дополнительную тепловую энергию за счет конденсации. Тепловой энергии извлекается около 10% от общего количества. Такой котел является самым экономичным из всех моделей, выпускаемых корейским производителем. Котел оснащен всеми необходимыми функциями. Для получения тепловой энергии равной 16 кВт потребуется около 1,6 м3 топлива. Очень выгодно использовать такой конденсационный котел для отопления помещений.
5. Модель KITURAMI Twin Alpha. В таком котле происходит принудительное удаление продуктов сгорания и нагнетание воздуха. В конструкции используется теплообменник из меди и алюминия. Благодаря нескольким режимам вы можете точно настроить свои рабочие параметры. А также в котле установлена ​​система защиты от перегрева теплоносителя и от попадания углекислого газа.

Инструкция по эксплуатации kiturami turbo 30. Обзор дизельных котлов Kiturami

Искал б/у резервный дизельный котел. У меня основное отопление замыкается на электричестве и камине с водяной рубашкой Оптима Аква 700Ш. Дизель нужен для поддержки ТА в сильные морозы и при отключении электроэнергии (подключен через бесперебойник Smart UPS 3000VA).

На вторичном рынке мало предложений, от 15 т.р. (по цене нового 30 т.р.), но изредка попадаются предложения и по 10 т.р. Чаще всего от дизельных котлов избавляются счастливые домовладельцы, к которым подведен газ. Поэтому состояние котлов неплохое, отработали 1-2 сезона.

И вот в один прекрасный день мне подвернулся Китурами Турбо 30R (35 кВт) за 7 т.р. Я осмотрел его и купил. Привез домой, привязал к СО, поставил пластиковую топливную бочку на 200л, заменил топливные фильтры и 1 шланг топливопровода.

Котел стал выдавать ошибку 01 при запуске. Ошибка 01 означает, что воспламенения топлива нет. Перерыл интернет и сформулировал “устранение неполадок”, т.е. как решить эту проблему пошагово:

1. Проверяем напряжение в сети. Напряжение должно быть стандартным 220-230 В ().
2. Проверка топливопровода. При подаче топлива к топливному насосу котла не должно быть подсоса воздуха.
3. Проверяем топливный фильтр. Топливный фильтр может быть забит, что затрудняет подачу топлива в необходимом количестве. Если он забит, замените топливный фильтр.
4. Проверяем, чтобы топливо не текло самотеком (актуально для котлов 21Р, 30Р).
5. Возможно низкое качество топлива. Смените топливо или попробуйте закрыть воздушную заслонку и добавить более богатую смесь. Заслонка расположена на левом конце горелки (см. схемы ниже).
6. Проверяем датчик контроля пламени (фотоэлемент). Датчик можно вытащить из корпуса горелки, повернув его вдоль оси (см. схемы ниже). Протрите сухой тканью, защитный кожух с торца должен быть идеально прозрачным. Если снять переднюю крышку, фотоэлемент может реагировать на посторонний свет и выдавать ошибку.
7. Проверяем, чистим (или меняем) форсунку и электроды розжига. До них можно добраться, сняв всю горелку с фланца камеры сгорания (см. схемы ниже).
8. Проверяем работу трансформатора розжига. Он должен дать искру на электроды зажигания (как проверить искру не знаю, не дошел до этого этапа поиска неисправности).

Схемы горелок для дизельных котлов Kiturami Turbo 13R, 17R:

Схемы горелок для дизельных котлов Kiturami Turbo 21R, 30R:

Остановился на 5 этапе. Прикрыл рукой воздушную заслонку и котел запустился. Очевидно, что турбина просто вдувала солярку в камеру сгорания с такой силой, что электроды просто не могли ее воспламенить. Излишки топлива после остановки котла с ошибкой 01 просочились через фланец горелки. Методом научного тыка я отрегулировал эту заслонку так, чтобы котел запускался на следующем цикле без ошибок.

Проблема, которую я пока не смог победить, это конденсат в дымоходе. При холодном пуске его было так много, что на пол текла болезненная лужа. Он вытекал как через конденсатоотводчик дымохода, так и через колено, идущее от котла.

Описание

Kiturami Turbo 30 R – напольный двухконтурный дизельный котел, который наилучшим образом справится с задачами отопления и горячего водоснабжения жилых помещений. Агрегаты этой серии характеризуются как одни из самых экономичных и эффективных в своем классе.

Надежная конструкция, простота в эксплуатации, высокая производительность – вот лишь некоторые отличительные черты дизельных котлов Kiturami серии Turbo, благодаря которым они пользуются популярностью у широкого круга пользователей. В линейку входят котлы мощностью от 9 кВт до 35 кВт, что позволяет подобрать нужную конфигурацию в строгом соответствии с площадью помещения и объемом предстоящих задач.

Преимущества дизельного котла Kiturami Turbo 30 R

Высокая эффективность использования. Все дизельные котлы Kiturami последнего поколения отличаются продуманной конструкцией и использованием современных материалов, гарантирующих исключительную эффективность. Легированная сталь, из которой изготовлен теплообменник Kiturami Turbo 30 R, обеспечивает отличное сохранение тепла и стабильно высокий КПД – более 90%. В результате снижается расход топлива, а для его полного сгорания котел оснащен специальными катализаторными делителями.

Кроме того, контур ГВС выполнен из меди в виде змеевика проточного типа. Это дает возможность нагревать воду непосредственно от теплоносителя системы отопления. Контур ГВС Kiturami Turbo 30 R не нуждается в дополнительных водоочистных сооружениях, а значит, в вашем доме или квартире всегда будет горячая вода и в любых необходимых вам объемах.

Удобство и комфорт использования. Котел потребует от вас минимум усилий при эксплуатации. Умная автоматика сама контролирует работу горелки и внешнего циркуляционного насоса, система самодиагностики непрерывно анализирует все основные параметры и выводит информацию о состоянии системы на дисплей комнатного термостата. Несмотря на принадлежность к серии мощных дизельных котлов, Kiturami Turbo 30 R имеет максимально низкий уровень шума. Благодаря особой конструкции турбулизатора этот показатель не превышает 55 дБ. Котел легко разместить практически в любом удобном месте – для его установки требуется не более одного квадратного метра.

Настройка режимов легко осуществляется с помощью панели управления со встроенным термостатом. Он регулирует работу Kiturami Turbo 30 R по температуре помещения и охлаждающей жидкости. Вы можете установить температуру с точностью до одного градуса в диапазоне от 41 до 75°C.

Полная безопасность. В агрегате есть все необходимые средства защиты для предотвращения непредвиденных ситуаций или поломок. Специальный предохранитель защищает от перегрева и утечки теплоносителя, фотоэлемент непрерывно следит за процессом горения, котел стабильно работает даже при сильных перепадах напряжения и перезапускается при отключении сети. Датчики контролируют наличие пламени, температуру нагретого воздуха в помещении, сейсмические показатели.

На нашем сайте вы можете заказать дизельный котел Kiturami Turbo 30 R по низкой цене и с возможностью доставки в любой регион. При необходимости специалисты Климат Хаус установят в вашем доме отопительный котел и проведут все необходимые работы по наладке оборудования.

Скачать руководство пользователя Kiturami Turbo
Скачать схему обвязки

Конструкция котла Kiturami Turbo 30 R

Блок управления котлом Kiturami Turbo 30 R

1 – дисплей. Отображает текущую комнатную температуру или код ошибки самодиагностики. 2 – регулятор “температура в помещении”. Регулятор задает желаемую комфортную температуру нагреваемого воздуха обогреваемого объекта. 3 – регулятор “температура в помещении”, метка “отсутствие”. Установкой регулятора на толстую полосу «отсутствие» работа котла переключается с режима «отопление» на режим «отсутствие». 4 – Светодиод “отсутствие”. Загорается, когда включен режим отсутствия. 5 – Светодиод “таймер”. Загорается, когда включен режим таймера. 6 – регулятор “таймер” и функция “таймер”. С помощью этой функции устанавливается независимый режим отопления по времени включения и выключения котла. Регулятор «таймер» задает период времени отключения котла. Программирование устанавливает период времени, когда котел будет включен. 7 – полоса жирная “стоп”. При установке ручки «таймер» на толстой полосе «стоп» функция «таймер» отключается. 8 – регулятор “температура воды”. Регулятор устанавливает требуемую температуру охлаждающей жидкости. 9 – Светодиод “работа/проверка”. Светится и информирует о включении и работе горелки или циркуляционного насоса. Мигает и информирует об аварийной остановке котла. 10 – функциональные кнопки для активации функций “присутствие”, “сон” и “душ”. 11 – кнопка “вкл/перезапуск”. Эта кнопка включает или выключает работу котла в обычном режиме, либо в режиме перезапуска котла после аварийной остановки.

Котел напольный дизельный двухконтурный Kiturami Turbo 30 для отопления и горячего водоснабжения жилых помещений площадью до 350 кв.м .

Подробное описание назначение, особенности применения и монтажа котлов Kiturami Turbo приведены на нашем сайте.

Преимущества дизельных котлов Kiturami Turbo 30r

• Теплообменник большого объема Котел Kiturami Turbo 30r позволяет обеспечить большое количество горячей воды
• Мощный шестеренчатый топливный насос , что обеспечивает работу котла даже при топливный бак находится на расстоянии до 10 м от котла и его расположение до 2 м ниже уровня котла.
• Возможность подключения отопительных труб с обеих сторон котла
• Модернизированная экономичная горелка Китурами Турбо (Kiturami Turbo), пропорционально регулирующая расход топлива в зависимости от заданной температуры ГВС и отопления
• Современная система безопасности котла Дизельный двухконтурный китурами Турбо 30 р, включая датчики низкого уровня теплоносителя , перегрев, контроль пламени, давление воздуха и газа, комнатная температура)
• Автоматическая система управления котлом Kiturami Turbo 30 в комплекте с выносным пультом управления надежно поддерживает заданные режимы работы
• встроенная система самодиагностики Котел Турбо 30р выявляет и отображает неисправности, большинство из которых может быть устранено пользователем без дополнительных затрат на вызов сервисной службы.

Комплект поставки котла Kiturami Turbo 30

В заводской комплект поставки котла входят: котел с настроенной дизельной горелкой TURBO – 30, комнатный термостат CTR 5700, топливные шланги, топливный фильтр, паспорт котла, латунные фитинги для подключение к основной топливной магистрали 1/2″, заглушка одного из отводов отопления.

Характеристики котлов Kiturami Turbo 30р

ЛЕТНЯЯ АКЦИЯ – оборудование со скидкой (апрель-июнь)!

ОБЩАЯ СКИДКА ДО 10% ПРИ ЗАКАЗЕ ДРУГИХ КОМПЛЕКТУЮЩИХ ВМЕСТЕ С КОТЛОМ(

Kiturami Turbo 30R — одна из моделей напольных котлов, основное назначение которых — отопление и горячее водоснабжение как жилых, так и производственных помещений

Описываемая модель выполняет свою работу за счет дизельного топлива, поэтому такие котлы считаются наиболее подходящими для отопления и горячего водоснабжения.Теплообменник выполнен на основе такого высокопрочного металла как сталь. Но это не главное в чем эта модель превосходит другие.

Основные преимущества котла Kiturami TURBO 30R

• Экономичность. Дизельный котел Kiturami Turbo 30R очень экономичен, за счет того, что для суточного расхода топлива достаточно восьми литров. Также высокий КПД достигается за счет турбоциклонной горелки, которая установлена ​​в котле. Благодаря ему достигается максимальная топливная экономичность, это происходит за счет аэродинамического потока в зоне, где происходит сгорание. Эта технология влияет на увеличение КПД котла;
• Безопасность и надежность. В конструкции котла предусмотрены специальные датчики, контролирующие температуру и перегрев. Таким образом, разработчики полностью предусмотрели требуемую систему управления;
• Оснащен системой самодиагностики. В процессе эксплуатации потребителю не нужно будет регулярно проверять оборудование, так как система сама будет выдавать возникшие дефекты и неисправности. О существующих ошибках в работе вы узнаете через встроенный дисплей. Так вы всегда будете в курсе состояния котла;
• Простота использования. Котел комплектуется пультом дистанционного управления. С его помощью вы сможете настроить все необходимые функции, где бы вы ни находились (в пределах допустимого расстояния). Пульт имеет встроенный термостат, благодаря которому можно регулировать работу котла по температурным показателям помещения.
• Возможен переход на другой вид топлива. Требуется замена горелки;
• Наличие горячей воды даже в неотопительный период (лето). Благодаря тому, что котел является бойлером, он способен производить необходимое количество горячей воды. То есть для ГВС нет необходимости в дополнительных установках.

В технические характеристики данной модели котла входят:

• мощность 34,8 кВт;
• объем потребляемого топлива 4,3 литра в час;
• разрешенная площадь для обогрева 350 кв.м.

Дизельные котлы Kiturami Turbo 30R относятся к числу экономичных и современных устройств. Новейшее оборудование позволяет эффективно и экономично использовать их в качестве основного агрегата для отопления и горячего водоснабжения. При создании котла Китурами разработчики позаботились о надежности и долговечности оборудования, включив в его состав качественные материалы, отлично защищающие его от воздействия коррозионных процессов. Хотите найти оборудование для долгосрочного и эффективного обогрева вашего дома? Kiturami Turbo 30R – оптимальный вариант, сочетающий в себе непревзойденное качество, безопасность и долгий срок службы.

Напольный дизельный котел Kiturami TURBO-30R – малогабаритный котел, работающий на жидком топливе. Этот практически безотказный, экономичный котел произведен на основе сорокалетнего опыта изготовления нескольких миллионов котлов и внедрения новых технологий.

Преимущества напольного дизельного котла Kiturami TURBO-30R

Новейшая компьютерная программа для самодиагностики. Безопасность котла обеспечивают функции «Отсутствие в помещении», «Горячая вода», «Сон», датчики горения, отсутствия топлива, функция самодиагностики, которые разработаны с применением технологий, соответствующих современному уровню развитие вычислительной техники.

Турбоциклонная горелка. Разработанная по новейшей технологии мирового уровня турбоциклонная горелка, в которой по принципу автомобильного турбодвигателя происходит вторичное дожигание топлива на специальной металлической доске, нагретой до 800 градусов Цельсия, проявляет уникальные качества экономия топлива и защита окружающей среды от загрязнения.

Купить напольный дизельный котел Kiturami TURBO-30R можно в интернет-магазине ПроТепло-СПб.

▷ Руководство Kiturami K1-22E, Руководство Kiturami Boiler K1-22E (55 страниц)

• Дом
• Марки
• Китурами
• Котел
• К1-22Е
• Руководство

Технические характеристики файла Kiturami K1-22E: Производитель: Китурами Категория устройства: Котел Документ: Руководство K1-22E, Тип файла: PDF Количество страниц: 55 Загрузить руководство K1-22E (55 страниц)

Обновлено: 13-06-2022

Руководство Kiturami K1-22E Транскрипция:

• 44 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ ■Теплообменникв сборе(K1-22E/28E) …

  44

• Китурами К1-22Е | 37 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ д-1. Нажмите функциональную кнопку, чтобы вернуться в обычный режим. Описание экрана дисплея Описание экрана дисплея Индикация температуры наружного воздуха Индикация значения расхода (Li: л/мин, GA: GPM) Индикация температуры холодной воды Индикация скорости вращения вентилятора Заблокированный режим ВКЛ/ВЫКЛ Индикация центрального отопления…

  37

• Китурами К1-22Е | 2 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ 1. Безопасность 4 1.1Символыбезопасности 4 2. Введение 5 2.1Общаяинформация 5 2.3Маркировка CE5 3. Информация о продукте 6 3.1Доступ…

  2

• Китурами К1-22Е | 10 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ Техническиепараметрыкотловыхкомбинированныхнагревателей СледующиеданныепродуктаудовлетворяюттребованиямРегламентаEUIIприл.813/2013  KITURAMI K1 COMBIErP Обозначение (единица измерения) K1-22E K1-28E K1-34E K1-40E Номинальная тепловая мощность при …

  10

• Китурами К1-22Е | 21 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ Некоторыепримерытипаотводаконденсатамогутнайтиниже. ▪Присоединение квнутреннейгрунтовойивентиляционнойтрубе *450 ммприменимодо3этажа. ▪Терминалкдренажуилижелобу. 55 мм на метр участка трубы 2,5 дюйма

  21

• Китурами К1-22Е | 48 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ૕҃৔दझమ ■ЧехолДеталь(K1-34E/40E) …

  48

• Китурами К1-22Е | 52 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  63 62 58 59 57 54 53 52 51 49 50 7 24 25 4 26-1 5 3 2 6 60 21 35-2 35-3 35-4 35-5 35-6 35-7 35- 8 35-9 11 10 3 9 8 12 14 13 35-1 1 1-1 15 35-10 55 56 26 2-1 25-1 23 63-1 11-1 16 20 22 61 30 28 29 33 34 45 46 41 31 32 32 48 46-1 27 47 44 43 35 37 39 38 40 36 42 17 18 19 35-1…

  52

• Китурами К1-22Е | 51 ਬۣੋૐ ۞दইੋૐ઺Ҵੋૐ ೠҴ࢑সӏѺ

  ಿ ૕ ҃ ৔ दझ మ Нет описания частично 27 S552200084 G80 Qu-Ring 28 S54

  88 ДЕЙСТВИЯ СООБЩЕНИЯ 29 S552100053 Выхлоппиппиппиппинг (вверху) 30 S31200027 33 S54
  90 Выхлопная труба 34 S552100054 Выхлоп…

  51

Больше запросов:

• Руководство пользователя Kiturami K1-22E

• Руководство пользователя Kiturami K1-22E

• Kiturami K1-22E Руководство в формате PDF

• Руководство пользователя Kiturami K1-22E

DV-d66d6d49: Kiturami K1-22E Аналогичные руководства

• Storage Operation & user’s manual #FP58XJ

  Серия DS207, 44, synology/ds207-series. pdf

• Технические характеристики AMX Антенна Антенна Yagi 10 дБи NXA-WAP2410A (#Y7V34W)

  Антенна Yagi 10 дБи NXA-WAP2410A, 2, amx/10dbi-yagi-antenna-nxa-wap2410a.pdf

• Чайник по эксплуатации и руководство пользователя #8C455Z

  HD4653, 7, philips/hd4653.pdf

• Пылесос 2VPX333 Инструкция по эксплуатации, #2R47IN

  2VPX333, 32, black-decker/2vpx-333.pdf

• Руководство по установке (SB-WM46, #514WNH)

  SB-WM46, 12, sunbritetv/sb-wm46.pdf

• #744D2S: SUNNY ISLAND 8.0H Руководство по установке

  SUNNY ISLAND 8.0H, 156, sma/sunny-island-8-0h.pdf

• Газонокосилка Руководство по эксплуатации #3OR3P7

  Metro, 60, exmark/metro.pdf

• Руководство по серверу Cisco (№ ZY22N5)

  UCS C250, 92, cisco/ucs-c250.pdf

• Руководство по эксплуатации (CURVAMATIC-2, #1137YF)

  CURVAMATIC-2, 32, ega-master/curvamatic-2. pdf

• Триммер THT-2520 Иллюстрированное руководство по запчастям, #U29PO3

  THT-2520, 16, tanaka/tht-2520.pdf

Ссылки и инструменты

Дополнительная информация:

Категории (Типы продуктов Китурами):

• Паровой котел
• Горелка
• Водонагреватель

Сейчас популярно:

Впечатления от эксплуатации, вопросы и ответы:

комбинированные изделия отопления 13 и 17 Турбо, коды ошибок и ремонт, отзывы

Отопительное оборудование производства Кореи, заслуженно завоевавшее сердца российских потребителей. Котлы Китурами, много лет занимающиеся разработкой и производством этого оборудования, считаются одними из самых экономичных и практичных моделей. Они отличаются адекватной ценой, достойным качеством и удобством использования.

Особенности

Дизельный котел Kiturami – самый популярный у этой марки – позволяет максимально эффективно работать на этом виде топлива при соблюдении необходимых правил эксплуатации. Это высокотехнологичное оборудование с высокой эффективностью за счет использования современных систем тепловыделения и сбалансированной конструкции. Стоимость такого оборудования не превышает средней стоимости аналогов. Принцип работы следующий: насос подключается к бакам с топливом, например, с дизельным топливом и закачивает его в горелку. В горелке топливо соединяется с кислородом, полученное вещество направляется к форсункам.

Наконец, топливо сгорает, а энергия, полученная через теплообменник, направляется на осуществление главной цели. В качестве топлива можно использовать как дизельное топливо, так и отработанные нефтепродукты. Однако следует перенастроить котел и поменять форсунки, если возникла необходимость сменить один продукт на другой. От того, сколько топлива поступает в бак, зависит период, в течение которого устройство способно работать автономно. Есть газовые котлы Kiturami, как настенные, так и напольные, твердотопливные, пеллетные и комбинированные.

Достоинства и недостатки

По отзывам покупателей, котлы Kiturami очень просты в установке и подключении своими силами. Аппарат без проблем управляется. Он успешно справляется с главной задачей – эффективным обогревом. Стабильное поддержание температуры и наличие горячей воды в любое время суток дополняют список достоинств данной конструкции. А также стоит отметить и экономичный расход топлива.

Если говорить о недостатках Китурами, то некоторые пользователи указывают, что помпа не всегда справляется с работой. При использовании некачественного топлива забиваются фильтры и, как следствие, возникает перерасход топлива и «капли» сгорания. Чтобы предотвратить такую ​​ситуацию, необходимо регулярно чистить устройство. Кроме того, некоторые модели требуют монтажа бака рядом с самим котлом, что не всегда удобно с точки зрения зонирования пространства. Наконец, есть жалобы на то, что расход топлива выше заявленного производителем.

Технические характеристики

Технические характеристики котлов Китурами различаются в зависимости от выбранной модели. В целом можно увидеть, что мощность устройств варьируется от 10 до 35 киловатт, а максимальная площадь, с которой они способны справиться, составляет 275 квадратных метров.

КПД почти всегда 92%. Диаметр дымохода соответствует 80 миллиметрам, а вес колеблется от 60 до 85 килограммов.

Виды

Котлы Kiturami можно сгруппировать по таким факторам, как:

• различается тип установки – устройство может быть настенным и напольным;
• также бывают разные источники энергии – устройство функционирует за счет газа, жидкости, твердых материалов или их смесей – в этом случае они называются комбинированными;
• в зависимости от возможности использования горячей воды можно приобрести одноконтурные котлы отопления и двухконтурные котлы;
• Имеются исполнения с открытой и закрытой камерой сгорания.

Если говорить о дизельных котлах серии Турбо, то стоит отметить, что эти устройства отличаются повышенным КПД, длительным сроком службы, современным горелочным оборудованием. Также стоит добавить, что имеется большое количество полезных дополнений, например, датчик, контролирующий утечку газа. Еще одним преимуществом является возможность хранения большого количества горячей воды.

Есть несколько самых популярных котлов.

• Турбо 13 способен обслуживать почти 150 кв. Кстати, в номере модели указано количество тепла, которое котел способен произвести за один час – 13000 килокалорий. В другой размерности получается 15,1 кВт. Естественно, когда ожидается большой расход горячей воды, этот показатель будет ниже. Цена устройства чуть превышает 27 тысяч рублей.
• Мощность модели Turbo 17 относительно выше – показатель достигает 19,8 кВт. Это означает, что устройство без проблем справится с обогревом площади, достигающей 180 квадратных метров. На практике можно даже увеличить доступную мощность, но придется столкнуться с заменой форсунок и повышенным расходом топлива.

• Следующий показатель мощности 24,4 кВт – модель Turbo 21 .
• Самая мощная модель Turbo 30 . Мощность составляет 34,9 кВт, а объем отапливаемых помещений может превышать 350 квадратных метров. Стоимость такого котла составляет примерно 45 тысяч рублей. Горелки имеют уникальную форму факела, а режим горения топлива оптимальный, как и у всех моделей линейки. Также стоит добавить, что устройство считается самым экологичным, так как отходы содержат малое количество азота.

Помимо Турбо, к дизельным котлам относится серия СТСО с турбоциклонной горелкой – это надежные, компактные и экономичные котлы, мощность которых варьируется от 15,1 до 34,9 киловатт.

Наконец, в этой же группе представлена ​​серия КСО с повышенной мощностью (минимальная равна 58 киловатт, а максимальная – 464 киловатта).

Настенные газовые котлы Kiturami представлены следующими сериями:

• Hi Fin – двухходовое горение газа, большое количество вырабатываемой горячей воды;
• Twin Alpha – множество дополнительных функций: система автоматического перезапуска, предотвращение гидроударов, обнаружение утечек газа;
• World Plus – долгий срок службы, способность работать в любых условиях.

Напольные котлы Kiturami представлены в следующих сериях:

• KSG – высокий КПД и долгий срок службы;
• СТСГ – возможность работы при очень низком давлении;
• ТГБ

Твердотопливные котлы – серия КФ с увеличенной топкой. В них можно использовать до 40 кг дров, как сухих, так и влажных, которые будут гореть в течение дня. Также стоит упомянуть пеллетные котлы серии KRP и объединенные в серии KRM и KRH. Практически все котлы могут быть оснащены фильтром, комнатным термостатом CTR 5000, а некоторые – панелью управления.

Установка

Установку котлов Китурами рекомендуется не делать самостоятельно, а воспользоваться помощью специалистов. Профессионал сможет подключить и запустить оборудование так, чтобы оно функционировало максимально эффективно. Если решено все делать самостоятельно, то необходимо руководствоваться инструкцией, которая, как правило, находится вместе с котлом. Стоит обратить внимание как на техническую документацию, так и на руководство по запуску. В любом случае стоит помнить, что чаще всего установка своими руками приводит к тому, что узлы быстро выходят из строя и их приходится ремонтировать.

Настройка котла проводится не только в начале работы, но и при смене сезона в профилактических целях. Особенно важно произвести перенастройку оборудования в конце весны, когда предстоит изменить процесс работы котла. Также необходимо правильно выставить угол форсунки, иначе экономный расход топлива будет невозможен. Обвязка котла тоже неважна – подключение к системе отопления. Возможно, придется установить дымоход, утеплить систему дымоудаления и трубы горячего водоснабжения. Наконец, при выборе некоторых видов топлива потребуется фильтр.

Правила эксплуатации

Распространенные ошибки и отзывы владельцев, широко представленные в Интернете, позволяют избежать многих проблем с эксплуатацией котла и его дальнейшим ремонтом. Сразу стоит отметить, что оборудование Кутурами способно к самодиагностике, осуществляемой благодаря наличию различных датчиков. Обязательно нужно знать коды ошибок, чтобы сразу отреагировать и устранить проблему. Например, код ошибки 01 говорит о том, что по какой-то причине не произошло зажигание. Если топливо не загорается, система прекращает работу и сообщает об этом пользователю. В этом случае нужно проверить сетевое напряжение, целостность топливопровода, трансформатора, состояние фильтра и вообще посмотреть, что происходит с топливом. Возможно, потребуется заменить очиститель или топливную смесь, а также неплохо почистить некоторые элементы конструкции.

Если система не запускается, то аппарат просто не включается тогда даже код ошибки не появляется на экране, потому что Кутурами просто не работает. В этом случае самостоятельно можно проверить только напряжение в сети, если это не решит проблему, лучше всего обратиться к специалистам. Кроме того, утечка может произойти из-за повреждения прокладок. Простая замена способна справиться с неприятностями. Иногда горелка начинает периодически гаснуть, и чтобы решить эту проблему, необходимо ее регулировать и регулировать. Опять же, сделай сам своими руками. Выход из строя вентилятора приведет к тому, что в помещении будут скапливаться газы. Если этот элемент сломан, то его придется заменить, если же он просто забит мусором, то будет достаточно обычной чистки.

В дополнение к вышеперечисленным ошибкам следует усвоить несколько правил. Ни в коем случае нельзя подключать котел к только что залитому топливу – ему нужно постоять не менее тридцати минут. Замена фильтра должна производиться регулярно: это делается либо в зависимости от уровня загрязнения, либо в зависимости от сроков, которые установил производитель. А также категорически не стоит подключать котел до того, как будет установлен источник бесперебойного питания.

Наконец, рекомендуется следить за рабочей температурой устройства — максимальный показатель соответствует 85 градусам тепла.

Обзор котла Kiturami STS смотрите ниже.

характеристики и отзывы / Paulturner-Mitchell.com

Дизельное котельное оборудование производителя «Китура» отличается тем, что может быть использовано для обустройства системы отопления и использования ГВС в производственных и жилых помещениях.

Ассортимент

На сегодняшний день компания производит только двухконтурные котлы, мощность которых может варьироваться от 9 до 35 кВт. Оборудование работает на дизельном топливе и является оптимальным решением для горячего водоснабжения и отопления. Теплообменники изготавливаются из высоколегированной стали, которая по своим характеристикам и качеству превосходит другие виды подобных устройств. В теплообменнике может использоваться антифриз или вода, он на 99% состоит из меди, что обеспечивает повышенную производительность подготовки горячей воды.

Отзывы о дизельном оборудовании производителя “Китурами”

Дизельный котел “Китурами”, по отзывам покупателей, имеет отличные характеристики, среди них:

• экономичность;
• надежность;
• безопасность;
• наличие системы самодиагностики;
• удобство в эксплуатации;
• возможность использования другого вида топлива;
• горячее водоснабжение;
• возможность пользоваться горячей водой.

Что касается первой характеристики, то дизельный котел считается одним из самых экономичных среди представленных на российском рынке моделей. Сегодня довольно сложно найти такую ​​технику, потребляющую всего 8 литров топлива в сутки. Наличие турбоциклонной горелки позволяет добиться наибольшей эффективности в вопросе расхода топлива за счет аэродинамического потока в зоне горения. Потребители особенно подчеркивают, что такие устройства надежны и безопасны, ведь производитель снабдил их датчиками контроля перегрева и температуры, а также системой контроля, следящей за наличием в системе теплоносителя.

Если вы покупаете дизельный котел “Китурами”, то вы можете воспользоваться функцией самодиагностики. Устройство имеет интерактивный дисплей, на который выводится информация о работе агрегата. Нельзя не упомянуть и о термостате, который показывает состояние системы. Кроме всего прочего, все функции управления можно задавать с пульта, который при желании можно установить где угодно.

О терморегулировании

Встроенный термостат позволяет регулировать работу оборудования по температуре теплоносителя. По словам покупателей, в котлах предусмотрена возможность терморегулируемого регулирования температуры в диапазоне от 41 до 75°. Если есть необходимость перейти на другой вид топлива, то можно заменить горелку.

Технические характеристики котла серии Kiturami Turbo

Дизельный котел Kiturami Turbo продается в нескольких разновидностях, они имеют разные показатели мощности и способны отапливать помещения определенной площади. Котлы также имеют средний расход топлива, а также мощность и мощность теплообменника. Дизельный котел «Китурами», отзывы о котором позволят сделать правильный выбор, можно отнести к серии Турбо. Самым мощным оборудованием этой линейки является модель, указанный параметр которой достигает 35 кВт, это относится к Kiturami Turbo-30R. Но если вам нужна минимальная мощность, то лучше всего выбрать Kiturami Turbo-13R, для этой модели указанная характеристика составляет 15 кВт.

Средняя мощность характерна для KituramiTurbo-17R, в данном случае она составляет 19,8 кВт. Отапливаемая площадь этих котлов разная. Если речь идет о самых маломощных, то площадь не должна превышать 150 м ² , тогда как у Китурами Турбо-17R этот параметр составляет 200 м ² и меньше. Коэффициент полезного действия колеблется примерно на единице уровне и в среднем составляет 93%. Нельзя забывать, что котлы разной мощности используют топливо в определенном количестве. Если выбрать Kiturami Turbo-21R, то в сутки будет расходоваться около 8 литров дизельного топлива.

Обзоры моделей Китурами серии КСОГ

Дизельный котел “Китурами” также можно отнести к серии КСОГ. В данном случае речь идет о высокопрочных устройствах, которые способны выдавать 465 кВт. Это оборудование также является двухконтурным и потребляет при работе дизельное топливо. По отзывам покупателей, котлы имеют встроенную турбоциклонную горелку, и их можно использовать на промышленных объектах. Это верно, ведь отапливаемая площадь достигает 4650 м ² .

Пользователям нравится наличие устройства самодиагностики, а также специальные теплообменные трубки. Теплообменник изготовлен из нержавеющей стали, а для транспортировки и монтажа используется стальная рама, что, по мнению покупателей, очень удобно. Приобретая такое оборудование, вы можете пользоваться электронным блоком управления, имеющим множество функций. Производитель предусмотрел возможность установки комнатного контроллера. Именно поэтому дизельным котлом «Китурами» можно управлять, не выходя из помещения.

Отзыв по исполнению

Из приведенной выше информации вы смогли узнать, что котлы корейского производителя – это воплощение высокого качества, доступной цены, функциональности и современного исполнения. Топливом может быть дизельное топливо и керосин. А если заменить горелку, то оборудование может работать даже на природном газе. Потребители отмечают и другие преимущества, которые выражаются в наличии датчиков безопасности, с их помощью контроля над рабочими процессами. При создании датчиков используется уникальная технология, отвечающая за удаление продуктов сгорания топлива.

Особенностью моделей, которые относятся к серии Турбо, является наличие уличных дизельных теплогенераторов. С их помощью можно отапливать помещение и подавать воду на бытовые нужды. Пользователи утверждают, что при использовании котлов KITURAMI нет необходимости применять дорогостоящие котлы, так как все модели этой серии можно отнести к агрегатам котлового типа.

Руководство пользователя

Котел дизельный “Китурами Турбо-13”, как и любой другой модели этого производителя, время от времени необходимо чистить. Его техническое состояние будет зависеть от воздействия внешней среды на отдельные узлы. Интенсивность воздействия на каждый элемент может быть разной. Степень воздействия зависит от правильного выполнения рекомендаций производителя. Профилактическую чистку следует проводить примерно 2 раза в год, а в интервале между чистками следить за состоянием основных узлов.

“Китурами” – дизельные котлы, инструкция по эксплуатации которых прилагается в комплекте, из которой можно узнать, что топливный фильтр можно только заменить, а вот топливный бак можно почистить, вплоть до топливного насоса. Однако последний следует заменить при выходе из строя.

Заключение

На российском рынке современному потребителю можно встретить котлы многих производителей, но одними из самых популярных являются те, которые работают на дизельном топливе. Дизельный котел «Китурами» работает с низким уровнем шума, снабжен теплообменником для горячей воды, а также трехступенчатым теплообменником. Нельзя не отметить наличие турбоциклонной горелки. Все эти агрегаты повышают КПД и позволяют котлам работать несколько десятков лет.

Газовый котел среднего размера (Руководство по обслуживанию)_Ru

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  1/69

  Модель

  * KS, 9.00N кВт (5-100N)

  *КС, КР-70Н (81,4 кВт)

  *КС, КР-100Н (116,3 кВт)

  *КС, КР-150Н (174,4 кВт)

  *КС, КР-200Н (232,6 кВт)

  Технический информация и установка обслуживание Инструкции

  Vertica

  lMedium-

  SizeGasboiler………..

  1

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  2/69

  СОДЕРЖАНИЕ

  1) общий вид

  02 9002 1) 1 -1. Общая информация ******************************************* 32) Описание изделия

  2 – 1. Спецификация котла *************************************** 4

  2 – 2. Размеры изделия *** **************************************** 5

  2 – 3. Спецификация горелки **************************************** 6

  3) Установка

  3 – 1. Стандартная установка chmnet **************************************** 7

  3 – 2. Стандартное отопление и горячая вода монтаж **************************************** 9

  3 – 3. Стандартная установка газового подключения *************************************** 11

  3 – 4. Спецификация подключения газовой горелки *************************************** 12

  3 – 5. подключение Электричество **************************************** 13

  4) Спецификация основной части

  4 – 1. Газовый клапан *************************************** ** 14

  4 – 2. Трансформатор розжига *************************************** 16

  4 – 3. Запальная планка*** **************************************** 17

  4 – 4. Регулировка и перевод газа **************************************** 18

  5) Направление горелки для сборки

  5 – 1. Деталь горелки в разобранном виде **************************************** 19

  6) Соска рабочая

  6 – 1. Контрольный список перед включением ******************************************* 206 – 2. Первое зажигание эксплуатации **************************************** 21

  7) Направление сборки

  7 – 1. Деталь котла в разобранном виде *************************************** 22

  7 – 2. Наименование детали *** ********************************** 23

  8) Руководство по техническому обслуживанию

  8 – 1. Сборка Горелка **************************************** 24

  8 – 2. Сборка темп. и датчик перегрева **************************************** 25

  8 – 3. Как очистить выхлопную трубу теплообменника **************************************** 26

  9) Функция контроллера

  9 – 1. Основная часть контроллера грива ******************************************* 279 – 2. Комнатная часть управления грива (CTR-5700 plus) ******************************************* 29

  9 – 3. Светодиодная панель управления помещением **************************************** 30

  10) Руководство по поиску и устранению неисправностей (код ошибки)

  10 – 1. Обнаружение отказа ******************************************* 31

  11) Таблица технических данных ********************************************** 32

  10) Памятка ******************************************* 33

  11) Гарантия **************************************** 34

  2

• 15/7/ 2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  3/69

  1. общий вид

  Настоящие инструкции подходят для KS, KR Series Vertical Газовый котел среднего размера;

  Не забывайте об этой инструкции. Для обеспечения правильного монтаж, пуско-наладка и обслуживание бытовых центральных система отопления.

  1. Особенности вертикального среднего газового котла Атмосферный давление внутри печи поддерживается выше, чем снаружи давление. Эта разница давлений

  приводит к естественному выбросу выхлопных газов. КИТУРАМИ Котел не имеет проблем со структурой, таких как низкотемпературная коррозия

  , закупорка дымохода, накопление накипи внутри выхлопной трубы трубка, поэтому она имеет длительный срок службы и значительно снижает затраты на топливо

  .

  2. Электронное устройство автоматического управления (патент Кореи) № 17570) Электронное устройство автоматического управления (CTC) оценивает рабочее состояние котла и контролирует его. CTC – высокотехнологичный контроллер с

  программа для функции самодиагностики автоматического управления функция, режим только горячей воды, спящий режим и вне дома режим.

  3. Стальная рама для ручки для переноскиСтальная рама оснащена ручка для переноски для предотвращения повреждения корпуса при транспортировке и установить и перенести легко.

  4. Турбоциклонная горелка (Патент Кореи № 101040) Kiturami Turbo Циклонная горелка вторично сжигает сгоревший воздух с помощью специального металла. плита греется до 800 как у турбо двигателя

  автомобиля. Это отличается от обычной горелки, которая горит впрыск топлива из форсунки в воздухе. Он экологически чистый и приобретает

  NT (Net Technology). Турбоциклонная горелка гарантирует экологичность, безопасность и долговечность.

  1 – 1 Общая информация

  3

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  4/69

  котел)

  Power Source

  Dimension (WX DX H)

  Тип установки

  Тип топлива

  Управление Flueroom

  220-240 В/50 Гц

  800 x 960 x 1620

  KS-50N KS-70N KS-100N ( slim)

  562 x 814 x 1060 620 x 1020 x 1380

  KS-150N (slim)

  STAINLESS BEND

  350

  FELNG, 13A, G20, G30

  85

  150150 220

  133

  160

  2 – 1 Обозначение котла

  562 x 814 x 1060

  Область Heting ()

  Вес (кг)

  106 166 199

  KS-200N (SLIM) Модель

  Выпускной штучной класс

  Баффл

  Tube

  печени

  . Нижняя пластина

  Turbo Cyclone Burner

  Ручка с переносом

  Основной контроллер

  Окно мониторинга

  DHW Coil

  Damper Ring

  Вентилятор (воздуходувка)

  4

• 7/15/2019 2

  4

• 7/15/2019 2

  Газовый котел среднего размера (Руководство по обслуживанию)_RU

  5/69

  KS , KR – 50, 70, 100 KS , KR – 150, 200

  A : Патрубок дымохода B: Возврат отопительной воды C: Отопительная вода подача D: Окно контроля E : Вход горячей воды F: Выход горячей воды G: слив

  Размер котла

  Размер трубы

  A B C D E F G

  125 20 20 40 40 125

  125 20 20 40 40 125

  125 25 50 50 195

  175 65 65 25 800003

  175 175

  175 65 65 25 800003

  175 175

  175 65 65 25 800003

  175 50 65 65 50 25 25 70

  Вход и выход горячей воды расположены сбоку или сзади котла

  Отопительный или водогрейный котел не имеет входа горячей воды и выход, поэтому он должен быть соединен с подачей и обраткой отопления Трубы

  KS, KR – 70

  KS, KR – 100

  KS, KR – 150

  KS, KR – 200

  Модель

  KS, KR – 50

  Замечание

  KS, KR – 200 930. 1400 1820

  КС, КР-100 740 1080 1415

  KS , KR – 150 930 1100 1750

  L H

  KS , KR – 70 610 925 1300

  KS , KR – 50 610 925 1165

  2 – 2 Product dimensions

  MODEL W

  5

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  6/69

  * МОДЕЛЬ ГОРЕЛКИ: TGB – 50 (54 кВт – 74 кВт)

  TGB – 70 (66 кВт – 103 кВт) TGB – 100 (93 кВт) – 203 кВт)

  ТГБ – 200 (179кВт – 262 кВт)

  Характеристики турбоциклонной горелки

  800 как турбодвигатель автомобиля, что значительно снижает затраты на топливо и выхлопы.

  2 – 3 Спецификация горелки

  Турбоциклонная горелка Kiturami сжигает воздух вторично С специальной металлической пластиной, нагретой до

  TGB – 150 (93 кВт – 174 кВт)

  TGB

  Air Damper

  Burner Body

  Газовый клапанный клапан

  Низкое давление

  Переключатель

  Газовый клапан

  Ignation

  Газовый клапан

  Ignition

  Ignition.

  ТРАНСФОРМАТОР

  6

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  7/69

  3. Установка

  Установка дымохода в случае отсутствия дымохода

  1. 90 -1, установить нержавеющий дымоход снаружи и затем установите

  воздухозаборник и дымоход для котельной.

  2. Закройте дымоход и поверхность стены негорючий

  материал для предотвращения возгорания или повреждения при высокой температуре выхлопной газ.

  3. Установите часть дымохода, соединенную с вытяжным колпаком, установлен

  длиннее 50см, что предотвращает затекание конденсата в

  внутри котла.

  4. Установите слив конденсата в зоне «А», чтобы предотвратить конденсат,

  , образующийся в наружном дымоходе от попадания внутрь паровой котел.

  Монтаж дымохода при наличии дымохода

  1. Проверить утечку воздуха в месте соединения наружного дымохода и внутренний дымоход,

  и загерметизируйте стык негорючим материалом.

  2. Установите воздухозаборное отверстие внизу, а выпускное вершина.

  3. Соблюдайте расстояние более 200 мм между

  концом дымохода, что сглаживает выброс выхлопных газов

  4. Установите слив конденсата для отвода конденсата, генерируется

  во внешнем дымоходе.

  3-1 Установка стандартного дымохода

  BURNERDRAIN

  очистка

  7

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  8/69

  Установка в котле

  1. Не устанавливайте котел в плотно закрытом помещении без вентиляции или в ванной

  с повышенной влажностью. Это может вызвать критическую нехватку кислорода или несовершенное

  сгорание.

  2. Установить котел горизонтально и устойчиво на негорючие материалы, такие как бетон

  или кирпичи, которые могут выдержать вес.

  3. Не устанавливайте котел на открытой веранде или на улице для защита от мороза.

  4. Разместите котел в месте, достаточном для проверки и отремонтировать его.

  5. Используйте вилку, подходящую только для котла.

  6. Установить котел на 50 мм выше пола.

  Меры предосторожности при установке дымохода

  1. Самая высокая часть дымохода должна быть вне зоны ветрового давления и

  не подвергаться влиянию дождя и ветра.

  2. При наличии высокого здания или препятствия в пределах 1 м вокруг дымоход

  , дымоход должен быть Мин. 1 м выше, чем высокий строительство.

  3. Если дымоход расположен в ветровом поясе, КПД котла

  снижается, так как неполное сгорание вызывает копоть, и

  , что приводит к функции безопасного отключения, что означает, что котел

  не работает.

  8

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  9/69

  На приведенном выше рисунке установлены только вход и выход ГВС на Отопление и водогрейный котел.

  Обязательно установите фильтр горячей воды, чтобы улучшить долговечность котла и циркуляционного насоса.

  Установка предохранительного клапана на случай затруднений при установке сливная труба на Газовом котле

  мощностью более 20000ккал/ч(232,5кВт).

  Меры предосторожности при установке трубы

  1. Обязательно установите воздухоотводчик или автоматический воздухоотводчик в верхней части трубы.2. Этот продукт рассчитан на рабочее давление 3,5 кгс/см. подача холодной воды. Поэтому установите трубу

  в соответствии с 3,5 кгс

  3. Не устанавливайте никаких клапанов, таких как редукционный клапан и обратный клапан на добавке воды

  и сливную трубу.

  Меры предосторожности против повреждения котла из-за действий пользователя. халатность

  4. Пожалуйста, установите расширительный бак открытого типа или азотный резервуар (закрытого типа) и предохранительный клапан,

  , соответствующий мощности котла, чтобы предотвратить повреждение давлением теплового расширения.

  5. Если котел напрямую подключен к водопроводной трубе, он может быть поврежден из-за высокого давления

  водоснабжения. Поэтому обязательно установите давление редукционный клапан и обратный клапан.

  Поддерживать давление подачи холодной воды в пределах 0,6 – 1 кгс/ достаточно использовать горячую воду.

  3 – 2 Стандартная установка отопления и горячей воды

  Безопасность

  Клапан

  DHW

  DHW LNLE

  Дренажный клапан Burner ch return

  Циркуляционный насос

  CH Supply

  Stream

  * Обгрекационное насос

  CH.0003

  * radiator

  * FCU

  expansion

  Water tank

  Over frow

  Bath & kitchen

  9

• 7/15/2019 Medimum Size Gas Boiler (Service Manual)_En

  10/69

  3-2-1 Установка с трубой, направленной вниз

  3-2-2 Установка с трубой, направленной вверх

  Расширительный бак

  Нагревательный змеевик

  Радиатор

  Расширительная труба

  Теплоснабжение

  0003

  circulation pump

  Heating return

  pipe

  DHW outlet

  Heating coil

  Heating coil

  Header

  Water tank

  Drain

  10

• 7/15/2019 Medimum Size Gas Boiler ( Руководство по обслуживанию)_Ru

  11/69

  1. В качестве материала трубопровода используйте металлические трубы или гибкая трубка,

  и обязательно вставьте уплотнительное кольцо для уплотнения и затяните гайки.

  2. Установите средний газовый клапан в месте, которое легко достигать.

  3. После подключения выполните тест на утечку газа, чтобы убедиться есть

  утечки нет.

  4. Не устанавливайте газопровод самостоятельно, обратитесь к квалифицированному специалисту. трубоукладчик это исправить.

  1. Любой посторонний материал внутри трубы может снизить отопление

  КПД или блокировать нормальную работу котла. Поэтому

  просим оборудовать газовый фильтр рядом с котлом при подключении газовая труба

  , как показано на рисунке.

  1. Только баллоны со сжиженным газом могут быть соединены друг с другом в

  параллельно для котла. Не подключайте к другим кухонным приборам

  , таким как газовая плита, как показано на рисунке.

  3 – 3 Стандартная установка газовой трубы

  GAS FILTERVALVE

  Проверка утечки

  Газовый шланг

  11

• 7/15/2019 Medimum размер газовой котелок (Руководство по обслуживанию) _EN

  12/69

  3 3 3 3 3 3 3

  3 3 – 4 Спецификация подключения газовой горелки

  При давлении подачи газа более 300 мм вод. ст.

  AB

  C

  D

  E

  При давлении подачи газа менее 300 мм вод. давление.

  -> В случае более 300 мм·ч3O отрегулируйте базовое давление с помощью манометра и регулятора расхода.

  1. Подключение газа

  1). Убедитесь, используя этикетки на упаковке и данные табличке на самом приборе, что котел находится в правильно

  страна и что категория газа, для которой котел соответствует одной из категорий, доступных в стране

  , где он будет использоваться.

  2). Трубопровод подачи газа должен быть создан и измерен в соблюдение конкретных законодательных требований и в соответствии с

  с максимальной мощностью котла; вы также должны убедиться что запорный клапан имеет правильный размер и что он

  подсоединен правильно.

  3). Убедитесь, что подаваемый газ соответствует типу газа на что рассчитан котел

  (см. заводскую табличку на самом приборе).

  Также важно проверить, что давление газа (метан или сжиженный нефтяной газ), который вы будете использовать для питания котла. подходит,

  , потому что, если этого недостаточно, мощность может быть снижена, что приведет к неудобство для пользователя.

  2. Подключение воды

  1). На рисунке показаны соединения для воды и газа. крепления котла. См. конфигурацию клапанов

  2). Убедитесь, что максимальное давление в водопроводе не превышает 3бар; если это так, редукционный клапан должен быть

  установлен.

  3). Для измерения труб и нагревательных элементов в системы отопления, значение остаточного напора должно быть рассчитано

  как функция требуемого расхода в соответствии с клапаны, показанные на графике циркуляционного насоса

  3. Дренажный патрубок

  1). Удлините шланг от предохранительного клапана и подсоедините слив отверстие.

  Осторожно ; Не храните смачиваемые предметы под котлом или возле сливного отверстия.

  ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ ГАЗОВЫЙ КЛАПАН

  Газовый манометр

  Ручной клапан открытия газа

  Регулятор (газовый клапан)

  (компонент горелки)

  ГАЗОПРОВОД (3/4″ . 1″)

  горелки)

  ГАЗОПРОВОД (3/4″ . 1″)

  Ручной клапан открытия газа

  ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ ГАЗОВЫЙ КЛАПАН

  12

• 15.07.2019 _En

  13/69

  3-5-1 Соединительные провода

  Этот прибор предназначен для работы от сети переменного тока 220 В ~ 230 В / 50 Гц. подключение проводов должен выполнять квалифицированный электрик.

  1. Убедитесь, что заземление необходимо для обеспечения безопасности. использования от любой утечки тока или короткого замыкания.

  2. Убедитесь, что подключение к электричеству – например, подключение питания и кабеля, электропроводка, заземление и т. д. – должно соответствовать

  нормативным документам.

  3. Если этот прибор не заземлен с помощью сетевой вилки, убедитесь, что землю отдельно, минимум на 30см вставленную в

  земля. Обратите внимание, что нельзя подсоединять газовую трубу, телефонный провод и молниеотвод (стержень), чтобы избежать несчастного случая

  от молнии, перенапряжения или газовой аварии.

  4. Убедитесь, что розетка находится на расстоянии более 30 см от прибор.

  5. Расстояние до розетки должно быть не менее минимального. 30мм от газового котла

  6. Точка заземления должна быть заглублена минимум на 30см

  3 – 5 Подключение электричества

  13

• 15.07.2019 Medimum размер газового котла (Руководство по обслуживанию) _en

  14/69

  4. Спецификация основной детали

  4 – 1 Состав газового клапана Multiblock

  . Запорный клапан 1

  Регулятор давления

  Запорный клапан 2

  Регулятор расхода

  Конструкция газового клапана

  Регулятор давления

  Регулятор расхода

  Точка измерения давления

  Выключатель при низком уровне давления0003

  Фильтр

  Фланец

  Как отрегулировать газовый клапан

  Регулировка давления (40–200 мм водяного столба)

  Поверните винт регулировки давления над запорным клапаном

  с помощью крестовой отвертки.

  Отрегулируйте давление, поворачивая по часовой стрелке или

  против часовой стрелки.

  * По часовой стрелке: увеличение давления

  * Против часовой стрелки: уменьшение давления удерживающий винт гидромолота на пол-оборота.

  Отрегулируйте расход газа, повернув гидромолот по часовой стрелке.

  * По часовой стрелке: уменьшение расхода

  * Против часовой стрелки: увеличение расхода , как показано на рисунке.

  По часовой стрелке: уменьшение скоростиПротив часовой стрелки: увеличение скорость

  4

  5

  6

  1

  2

  3

  V1

  1

  V2

  2

  10

  18

  14

• 7/15/2019 Medimum Size Korker (Служба).

  15/69

  Газовый фильтр

  Особенности: Газовый фильтр легко чистится и находится внутри газовый клапан.

  Спецификация

  NO1

  2

  Как чистить и заменять газовый фильтр

  Проверять фильтр один раз в год.

  Закрыть главный вентиль газопровода.

  Откройте крышку фильтра и снимите ее, как показано справа фигура.

  Очистите фильтр чистой водой или воздухом.

  В случае чистой воды полностью осушите фильтр.

  После очистки собрать в обратном порядке.

  В случае поломки фильтра или его способности отказался,

  заменить фильтр.

  РАЗМЕР МЕШ 50 Трубный соединитель 3/4″ / 1″

  Рабочее давление

  (Макс.) 0,5 тыс. gf/

  Рабочая темп.

  (макс.)

  Значение пункта Значение значения пункта замечание

  80

  15

• 15.07.2019 Medimum Размер газового котла (Руководство по обслуживанию) _en

  16/69

  4 – 2 -й трансформатор.

  Spec (Ki-G50)

  Наименование и размер

  (мм)

  1-3 Разъем

  1 2 3

  4 5 6

  7 8

  2

  3

  4

  0002 5

  FAN

  Power connector

  fuse Box

  9pin connector

  E

  110

  72

  40

  Power Supply

  A

  B

  Output Current

  33 mA (Min)

  (-10 +70)

  Потребляемая мощность

  Ток

  Потребление Допустимая темп.

  1

  150

  ПИТАНИЕ Реле давления ВОЗДУХА

  ФОТОДАТЧИК

  Реле давления ВОЗДУХА

  Газовый клапан

  C

  D 50

  Выходные Feartenc

  Рейтинг предохранителей

  20 W

  16,5 кВ (0, +10%)

  15 кГц (мин)

  6A ()

  itemeclevale 220V 15%(50Hz)

  220 mA (Max)

  high tension WIRE

  Ingnition bar cap

  IGNITION TRANSFORMER

  GAS VALVE

  FAN

  PHOTO SENSOR

  Gas valve

  Power

  Motor

  Предохранитель

  Трансформатор зажигания

  Реле Fusepower

  Фото -датчик

  16

• 15/15/2019. Спецификация

  Название и размеры

  1 A

  2 B

  3 C

  4 D

  Как отрегулировать положение запального стержня

  0003

  ремонт горелки, замена форсунки и разборка Это.

  2. Надежно закрепите стержень зажигания на горелке.

  Если зазор не выдержан или стержень зажигания не закреплен, зажигание сбой может произойти

  .

  Как отрегулировать воздушную заслонку

  1. Ослабив винт A, отрегулируйте B вручную.

  2. После регулировки B до нужного числа затяните винт A.

  3. Чем больше число D, тем больше поток воздуха.

  После проверки состояния горения отрегулируйте воздушную заслонку

  соответственно. В случае чрезмерного или недостаточного потока воздуха, возможно неполное

  сгорание. ГРАФИК ВРЕМЕНИ

  Нормальное сгорание Ненормальное сгорание Время предварительной продувки ТГБ-200 составляет 32 сек. И другая спецификация такая же с другим Модели.

  Предмет с напряжением

  Сопротивление изоляции

  26

  3,5

  Значение 97 M

  190

  5,3

  Связь с стержнем зажигания

  Электрод Стротый стержень

  VALUE ITEM18 KV/mm

  10 14 – 10 15 cm

  connection nipple of Ignition transformer 152

  14Epoxy

  196 sccARC Resistance

  Hardness

  Thermal Resistance

  Dielectric Constant

  MOTOR

  TEM/

  Воздушное зондирование

  I/T

  FR/Sensing

  Газовый клапан

  Тревога

  Двигатель

  TEM/

  Воздушный зондирование

  I/T

  FR/Sensing

  0003

  Газовый клапан

  Тревога

  D

  SECSEC

  17

• 15. 07.2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  18/69

  Следующая регулировка и переключение обязательно должны быть операции. осуществляется квалифицированным персоналом. KITURAMILimited не принимает ответственность за ущерб имуществу или телесные повреждения в результате вмешательство в работу котла

  посторонними лицами.

  1. Давление газа по мощности

  Блок

  кВт

  ккал/ч

  Н/ч

  2. Спецификация сопла по мощности

  TGB – 50, 70 TGB – 100, 150, 200

  200 200 200 200

  55

  Топливо. Потребление

  70 95

  50 000 70 000

  емкость

  1 -й давление для снабжения.0002 MODEL TGB-50

  174.4 232.6

  TGB-150 TGB-200TGB-100TGB-70

  58.1 81.4 116.3

  85

  100,000 150,000 200,000

  18

• 7/15/2019 Medimum Size Gas Boiler (Руководство по обслуживанию) _en

  19/69

  5. Инструкция по сборке для горелки

  NO NO NO

  1 2 3

  4 5 6

  7 8

  10 12

  13 14 15

  16 17 18

  19 20 21

  22 23 24 24

  Переключатель давления воздуха

  5 – 1 Партия с горелкой взорванная вид

  Разъем

  Крышка горелки

  NamenamEname

  Damper

  Газовый газ

  Мотор Burner Motor

  Motor Base (справа)

  Gas Pusn Труба

  Сопла

  Трансформатор зажигания

  Вентилятор

  Газовый клапан

  Реле мощности

  Фото -сенсоргас клапана соска

  Моторная основа (слева)

  Держатель сопла 9 000

  Газо -инъекционная труба

  Tube Ass’y

  Stebilraige

  Mortor (спереди)

  Бар зажигания

  Панель дивизии

  Gurner Gasket

  1

• 7/15/2019 Medimum Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Size Sizer Serirecum Serire Medimum. Manual)_Ru

  20/69

  6. ПРОБНАЯ РАБОТА

  1). Перед включением проверьте следующее после завершение монтажа котла, дымохода, труб и электричество.

  Подключен ли котел к котловой электросети? выход? Есть ли горючие материалы вокруг дымохода? Имеет котел был установлен в специально отведенном для котла и хорошо проветриваемом помещении номер? Достаточно ли места для осмотра котла? Есть газ Утечку проверяли? Есть ли в котле хороший дренаж? работает? Установлен ли котел горизонтально на негорючий пол, такой как бетонный пол или кирпич? Имеет дымоход котла полностью прогрелся? Был ли термостат подключены к линиям точно?

  Подаваемый газ идентичен газу, указанному на котле?

  6 – 1 Контрольный список перед включением

  1 2 3 4 5

  7 8 9 106

  20

• Размер 15.07.2019 Средний газовый котел 20 19

  Дата : .Установщик :

  6 – 2 ПЕРВОЕ ЗАЖИГАНИЕ

  15. Проверить ионизацию0003

  Завершить

  9. Установите мощность нагрева.

  См. раздел

  Compleat

  6. Заполните установку. См. раздел

  Compleat

  3. Проверить герметичность

  Compleat

  2. Проверить тип газа

  и

  заменить газ, если необходимо

  5. Проверить выхлопные газы. См. раздел

  Compleat

  8. Вращайте насос.

  Compleat

  11. Баланс центральный

  отопительный контур

  Завершить .

  14. Произвести сжигание

  скорость

  однократным нажатием на

  кнопку RESET в течение 5

  1. Проверить электропитание

  .

  4. Измерьте газовой впуск

  Complet

  7. Проверьте гидравлическую

  Гружепость

  Compreat

  10. Адаптируйте обстановку

  При нагревании

  .0003

  на котле(при необходимости)

  Compleat

  16. Разъяснить до конца

  uaer работу котла

  21

• 2/02 7/

• 2/02 7/ _En

  22/69

  7. Направление для сборки

  7 – 1 Котловая деталь взорвавшей 50К 70К 100К 150К 200К

  1 Боковая панель2 Передняя панель (ВВЕРХ)3 Передняя панель (ВНИЗ)4 Низ панель5 Нержавеющий отвод (дымоход)6 Верхняя панель7 Нержавеющий отвод (теплообменник)8 Усилительная панель9 Демпферное кольцо10 Блок управления11 Провод крышка12 армирующая труба13 теплообменник14 датчик температуры15 Датчик низкого уровня воды16 Отбойная пластина17 cestabul18 Код питания19 Комната контроллер20 Слюда21 Трубка глазка22 Крышка глазка23 Газовая труба набивка (глазок)24 Вытяжной колпак25 Задняя стенка26 Набивка газовой трубы (горелка)27 Горелка В СБОРЕ

  ()

  ()

  Название детали (английский)

  ()

  ()

  ()

  Модель

  NO

  7 – 2 Имя части

  ()

  ()

  ERP -код

  ()

  ()

  ERP

  ()

  ()

  ERP

  ()

  Korean

  23

• 15.07.2019. от шнура питания

  2. Закройте газовый клапан, соединенный с магистральным газопроводом

  3. Снимите винты, закрепленные на передней части корпуса, и откройте корпус

  .

  1. Отсоедините вилку разъема от горелки.

  2. С помощью гаечного ключа снимите две гайки на фланце горелки.

  3. Отделите горелку, потянув вперед.

  1. Замените прокладку, закрепленную на фланце, на новую.

  2. Проверьте состояние горелки (интервал и фиксированное состояние стержня розжига

  ) и установите горелку на фланец.

  3. Закрепите горелку, затянув гайки.

  4. Соберите штекер разъема в нужном месте.

  Инструмент

  1

  24

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  25/69

  8 – 2. Датчик воды

  1. Отсоедините шнур питания.

  2. Закройте газовый клапан, соединенный с магистральным газопроводом.

  3. Закройте вентили, соединенные с трубами.

  4. Ослабьте винты, закрепленные на передней части корпуса, и откройте корпус.

  5. Отделите блок управления и соединительную вилку, закрепленную

  на передней панели теплообменника.

  1. Отсоедините датчик температуры или датчик низкого уровня воды, повернув его

  против часовой стрелки с помощью гаечного ключа.

  Проверьте шкалу датчиков.

  1. После герметизации датчика тефлоном соберите датчик

  в точном месте, поворачивая его по часовой стрелке.

  2. Подсоедините датчик с помощью соединительного штекера.

  После открытия клапана трубы проверьте утечку воды.

  3. Соберите вилку разъема и блок управления.

  Инструмент

  2

  25

• 15.07.2019. от шнура питания.

  2. Закройте газовый клапан, соединенный с магистральным газопроводом.

  3. Ослабьте винты, закрепленные на передней части корпуса, и откройте корпус.

  4. Ослабьте винты, закрепленные на верхней части теплообменника и

  отделить панель.

  5. Развяжите нержавеющую ленту на дымоходе и отделите дымоход.

  6. Ослабьте гайки, закрепленные на демпферном кольце, и отделите

  демпферное кольцо от вытяжного колпака.

  7. Проверьте наличие сажи в верхней части теплообменника и

  снимите отражательные пластины с выхлопных труб.

  8. Очистить выхлопные трубы от сажи с помощью щетки

  или химиката.

  9. Соберите теплообменник в обратном порядке.

  Инструмент

  3

  26

• 15.07.2019 Medimum Размер газовой котел (Руководство по обслуживанию) _en

  27/69

  9. Функции контроллера

  Модель: GTX-5050N (13K/16K/20K. /25K/30K)

  1. Электропитание/Сигнальная лампа- Загорается при отключении питания котла. включается и

  мигает

  когда котел в ненормальном состоянии.

  2. Выключатель питания – выключатель питания котла

  Функция обнаружения газа и защиты от холода зимой

  работают, даже если питание выключено.

  9 – 1 Название части основного контроллера

  10p Connertor

  Газовое зондирование

  18p Connertor

  27

• 7/15/2019. ● Циркуляционный НАСОС: Загорается при работе циркуляционного насоса.

  2. Индикатор питания: загорается при включении питания.

  (Мигает при обнаружении аномального сигнала между контроллером и Главный контроллер.

  3. Выключатель питания : Включение/выключение питания или перезапуск котла

  4. Температура : Отображает текущую температуру воды в паровой котел.

  5. Лампа горелки: Загорается при работе горелки.

  (Мигает при недостаточном количестве воды в теплообменнике.)

  GTX – 1550 (50K, 70K, 100K, 200K) GTX – 2201L (200K)

  1. Циркуляция

  2. Индикатор питания

  3 90. Выключатель питания

  5. Лампа горелки

  4. ТЕМПЕРАТУРА

  1. Циркуляция

  2. Питания

  3. Переключатель питания

  4. Температура

  5. Лампа Buener

  28

• 7/15/2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  29/69

  9 – 2 Панель управления помещением (CTR -5700 Plus)

  456

  78

  9

  Легенда 1. Светодиодная панель

  2. Условие обогрева котла. ИДУ) 3. ОДОМАШНЕННЫЙ ГОРЯЧАЯ ВОДА, ТОЛЬКО

  4. ЗЕЛЕНЫЙ ИНДИКАТОР – ПИТАНИЕ

  5. НАСТРОЙКА ЦИФРОВАЯ КНОПКА УВЕЛИЧЕНИЯ КАЖДОЙ ФУНКЦИИ

  6. НАСТРОЙКА ЦИФРОВАЯ КНОПКА УМЕНЬШЕНИЯ С КАЖДОЙ ФУНКЦИЕЙ

  7. НАСТРОЙКА ЦИФРОВОЙ КНОПКИ ТЕМПЕРАТУРЫ.

  8. Кнопка регулировки таймера

  9. Кнопка включения/выключения

  29

• 15.07.2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  30/69

  9 – 3 Управляющая светодиодная панель управления ROOOM)

  УСЛОВНЫЕ ОБОЗНАЧЕНИЯ 1. При работе котла в режиме отопления комнатной температуры режиме этот символ отображает

  2. При работе котла в режиме отопления комнатной температуры, отображение этого символа.

  3. Отображение текущей комнатной температуры в соответствии с каждым режимы отопления

  4. Когда котел работает в режиме таймера, этот символ отображать.

  5. При работе котла в температурном режиме отопления, отрегулированная температура нагрева

  дисплей. Больше цифр BARs, температура нагрева выше6. Когда котел работает в каждом режиме настройки, это отображение символов

  7. При изменении температуры в помещении этот символ отображать.

  8. Когда комнатная температура будет меняться, этот символ дисплей

  9. Когда котел не работает в режиме таймера, этот символ дисплей

  10. При работе котла в режиме отопления по таймеру отображение символа

  11. Когда котел работает в режиме откачки, этот символ отображать.

  12. При работе котла в режиме ГВС этот символ дисплей

  30

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  31/69

  десять ошибок сохраняются в памяти ошибок прибора Нажмите кнопку таймера на 5 секунд Автоматически последние ошибки отображение истории 2 раза пошагово на ЖК-панели.

  Вы можете выйти из отображения памяти ошибок следующим образом;

  Не нажимать никакие кнопки вернуться к прежнему времени код отображения

  E 01 Прибор не запускается Сбои в подаче газа такие как

  Попытки розжига во время пуска не увенчались успехом Газовый счетчик или давление газа детектор неисправен

  Воздух в газе

  Слишком низкое давление потока газа

  Неисправности газовой арматуры, неправильная настройка газа, воспламенитель (зажигание

  трансформатор, кабель зажигания, свеча зажигания) неисправны, фото r

  датчик неисправен (кабель, электрод), неисправна земля в прибор,

  неисправна электроника.

  E 02 Обнаружение пламени перед подачей газа Неисправность электроники, Неисправен фотодатчик

  E 03 Пламя гаснет во время работы прибора Слишком высокое давление газа низкий уровень, неисправность устройства обнаружения пламени,

  работает менее 1 минуты из-за дефекта печатной платы

  5 раз повторить

  E 04 Обрыв датчика температуры нагрева Датчик соединение неисправно, датчик неисправен

  E 05 Прерывание цепи датчика верхнего предела безопасности Неисправна плата датчика, неправильное соединение на электронике

  E 06 Сигнал оборотов вентилятора не обнаруживает Детектор вентилятора, сигнал оборотов неисправность соединения, дефект печатной платы,

  штекер неправильно вставлен в вентилятор, датчик Холла неисправен Дефект печатной платы, неисправность электроники

  E 08 Нет связи с печатной платой Нарушена связь между комнатный контроллер и печатная плата

  . Неисправность электронной платы, неисправность комнатного регулятора

  E 95 Недостаточно воды в системе отопления Долив воды в систему отопления

  E 96 Сработал ограничитель высокой температуры Датчик расхода не подключен термоисправен или неисправен,

  прибор не отключается

  E 97 Обнаружение утечки газа Изменение воздуха в месте установки котла, неисправна электроника

  Значение Причина

  10 – 1 Диагностика

  (В CTR – 1300 мигает 25 светодиодов. )

  (В CTR – 1300 мерцает 35 светодиодов.)

  (В CTR – 1300 мигает светодиод 35.) .)

  (В CTR – 1300, мигает 25 светодиодов.)

  (В CTR – 1300, мигает 15 светодиодов.)

  (В CTR – 1300, мигает 20 светодиодов.)

  31

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  3 3 69

  11. Таблица технических данных

  * Спецификация может быть изменена без предварительного уведомления улучшить конструкцию и производительность

  кВт(ккал/ч)

  Н/ч

  Площадь нагрева (макс.)

  MINкВт

  (ккал/ч)

  MAXкВт

  (ккал/ч)

  0002 %

  rpm

  W

  /V

  V1-V2

  I1-I2

  ON mmh3O

  OFF mmh3O

  ON mmh3O

  OFF mmh3O

  W

  kiturami

  star

  bar (psi)

  ()

  ()

  кВт

  (ккал/ч)

  бар (psi)

  /мин (гал/мин)

  бар (psi)

  3

  3

  3

  2 t=0 0

  2 t=0 =30 /мин

  t=40 /мин

  В/Гц

  Вт

  (a)

  (a)

  (a)

  W x D x H MM

  кг

  класс

  MBAR

  (MMH3O)

  MBAR

  (MMH3O)

  ГЛИНГ. – 1550

  Domestic Hot Water Output

  Purpose

  Energy Perfomance

  Heating Water Circulation Method

  330 / 350 350.0150 / 170 175 / 195

  116.3

  (100,000)

  50.0

  5

  Burner Consuming военный потенциал л

  562 x 814 x 1060 562 x 814 x 1060

  170

  0.2 (2.9)

  Air pressure switch

  50.0

  2850 / 34002850 / 3400

  90 / 100

  6 / 450

  109 / 90

  6.0

  3400.0

  30

  108.0

  6.0

  2860 / 3400

  90 / 100

  6 / 450

  2850 / 3400

  109 / 90

  6.0

  3.0

  5.0

  160 220

  270 /310

  55,5

  800 x 960 x 1620

  воздух с закрытым и открытым типом

  5

  100

  8,3 (85) 6,8 (70)

  58,1

  (50 000)

  933

  )

  3

  )

  )

  )

  )

  )

  )

  )

  )

  )

  )

  38. 9

  46.6

  20

  620 x 1020 x 1380

  25

  29.1

  125

  200.2

  (172,200)

  196.3

  (168,000)

  284.9

  (245,000)

  9.3 (95) 10,2 (105)

  7,0

  5,0

  85 (185)

  45 – 80 (113 ~ 176)

  62,5

  500

  97,7

  (84000)

  9000 2 46,4 97,7

  (84000)

  46,4 9000 3 97,7

  (84000) 9000 2002 46.4 97,7

  (84000) 9000 2002 46,4

  97,7

  (84000)

  46,4 9000 2 97,7

  (84,000) (39,900)

  64,7

  (56 650)

  Давление питания газа (второе) 5,4 (55)

  20 (200) Давление питания газа (первое)

  133.1

  (114,450)

  139,2

  (119,7002 (114,450)

  139,2

  (119,7002 (114,450) )

  1000

  тип обнаружения пламени

  GTX-2210L

  50.0

  5.0

  3,03

  Полезная эффективность при максимальной мощной мощности нагрева

  (поток / возврат 80/603

  30

  GAS Connect 3NOX 3 3

  СПГ

  3

  FE

  200

  6550

  Потребление питания

  Система Помена/Выхлопа0002 Домашнее соединение с горячей водой

  Другое косспорный уровень горячей воды 20,8

  Другое косспоненное скорость горячей воды 27,7

  Физические измерения

  Вес

  Электрический подарок 230 В / 50 Гц

  150

  20 0003

  Входной вход для отопления (максимальный 3,8 ~ 5,5 5,3 ~ 7,7

  350

  Максимальное давление горячей воды для бытового потребления

  Удельное бытовое давление 33,3

  Мин. рабочий расход для ГВС

  3

  903,2

  94.0

  (80,850)

  Combustion scope

  3030

  67.2

  (57,750)

  Moter spec

  Ignition transformer

  92.9

  Gas pressure switch

  KS -150

  174.4(150,000)

  11,4 ~ 16,4

  750

  Выход нагрева (максимальная мина) (поток / возврат 80/60)

  58,1 (50 000)

  81,4 (70 000)

  Модель

  Технический

  .0003

  KS -50 KS -70

  92.2

  KS -100

  116.3(100,000)

  8.0 ~ 10.9

  91.2

  50.0 50.0

  50.0

  92.5

  195

  111.1

  83.3

  232.5

  (150,000)

  Heating and Domestic Hot Water Production

  KS -200

  232.5(200,000)

  16.0 ~ 23.3

  1.60 (0.42)

  17.5 (253.8)

  195 310 300 400

  133,366,7

  55,5

  41,7

  40

  25

  2015 15

  65

  25

  Макс. 70 000)

  Регулируемая температурная нагрева

  3,0 (43,5)

  174,4

  (110 000)

  25

  800 x 960 x 1620

  360

  40

  20

  360

  400003

  20

  360

  0003

  150

  32

• 15.07.2019. (Руководство по обслуживанию) _en

  34/69

  13. Гарантия

  34

• 15.07.2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  35/69

  Модель

  * KSO, KSO, KRO, KRO, KRO, KRO, KRO, KSO, KRO, KRO, KRO, KSO, KSO, KRO, KSO, KSO, KRO, KSO, KSO, KSO, KRO, KSO, KSO, KSO, KSO, KSO, KSO, KRO, KSO, KSO, KSO, KSO, KSO, KSO, KRO, KRO, KSO, KSO, KSO, KSO, KSO, KSO. – 50 (58,1 кВт)

  * КСО, КРО – 70 (81,4 кВт)

  *КСО, КРО-100 (116,3 кВт)

  *КСО, КРО-150 (174,4 кВт)

  *КСО, КРО-200 (232,6 кВт)

  Техническая информация и сервисное обслуживание Инструкции

  Vertica

  lMedium-

  SizeOilBo

  iler. …………..

  1

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_

  36/69

  СОДЕРЖАНИЕ

  1) общий вид

  1 -1. Общая информация ******************************************* 32) Описание продукта

  2 – 1. Спецификация котла *************************************** 4

  2 – 2. Размеры изделия *** **************************************** 5

  2 – 3. Спецификация горелки **************************************** 6

  3) Установка

  3 – 1. Стандартная установка chmnet **************************************** 8

  3 – 2. Стандартное отопление и горячая вода монтаж **************************************** 10

  3 – 3. Установка стандартного масляного соединения **************************************** 12

  3 – 4. Спецификация соединения масляного бункера *************************************** 13

  3 – 5. подключение Электричество **************************************** 14

  4) Спец. основной части

  4 – 1. Шестеренчатый насос ******************************************* 15

  4 – 2. Зажигание трансформатор *************************************** 17

  4 – 3. Запальная планка*** **************************************** 18

  4 – 4. Регулировка и перевод газа ******************************************* 19

  5) Направление горелки для сборки

  5 – 1. Деталь горелки в разобранном виде **************************************** 20

  6) Соска рабочая

  6 – 1 , Контрольный список перед включением ***************************************** 216 – 2. Первое зажигание эксплуатация **************************************** 22

  7) Направление гор в сборе

  7 – 1. Часть котла в разобранном виде **************************************** 23

  7 – 2. Наименование детали *** *********************************** 24

  8) Руководство по техническому обслуживанию

  8 – 1. Инструкция по сборке горелки *************************************** 25

  8 – 2. Сборка темп. датчики низкого уровня воды *************************************** 26

  8 – 3. Как чистить теплообменники Выхлопная труба *************************************** 27

  9) Функция контроллера

  9 – 1. Основная часть контроллера грива ******************************************* 289 – 2. Комнатная часть управления грива (CTR-5700 плюс) ******************************************* 30

  9 – 3. Светодиодная панель управления помещением **************************************** 31

  10) Руководство по поиску и устранению неисправностей (код ошибки)

  10 – 1. Обнаружение отказа ******************************************* 32

  11) Таблица технических данных ***************************************** 33

  10) Памятка ******************************************* 34

  11) Гарантия **************************************** 35

  2

• 15/7/ 2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  37/69

  1. общий вид

  Данная инструкция подходит для KS, KRSeries Vercal Газовый котел среднего размера;

  Не забывайте об этой инструкции. Для обеспечения правильного монтаж, пуско-наладка и обслуживание бытовых центральных система отопления.

  1. Особенности вертикального среднего газового котла Атмосферный давление внутри печи поддерживается выше, чем снаружи давление. Эта разница давлений

  приводит к естественному выбросу выхлопных газов. КИТУРАМИ Котел не имеет структурных проблем, таких как низкая температура

  коррозия, засор дымохода, скопление накипи внутри выхлопа трубка, поэтому она имеет длительный срок службы и значительно снижает затраты на топливо

  .

  2. Электронное устройство автоматического управления (патент Кореи) № 17570) Электронное устройство автоматического управления (CTC) оценивает рабочее состояние котла и контролирует его. CTC – высокотехнологичный контроллер с

  программа для функции самодиагностики, автоматического управления функция, режим только горячей воды, спящий режим и вне дома режим.

  3. Стальная рама для ручки для переноскиСтальная рама оснащена ручка для переноски для предотвращения повреждения корпуса при транспортировке и установить и перенести легко.

  4. Турбоциклонная горелка (Патент Кореи № 101040) Kiturami Turbo Циклонная горелка вторично сжигает сгоревший воздух с помощью специального металла. плита греется до 800 как турбо двигатель

  автомобиля. Это отличается от обычной горелки, которая горит впрыск топлива из форсунки в воздухе. Он экологически чистый и приобретает

  NT (Net Technology). Турбоциклонная горелка гарантирует экологичность, безопасность и долговечность.

  Это горелка с гидравлическим распылением, которая может использовать масло или дизельное топливо по-разному и адаптируется к застывшему маслу при температуре ниже нуля Темп.

  и изменение условий горения

  1 – 1 Общая информация

  3

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  38/69

  9. 0002

  Модель: KS (масляный котел для среднего размера)

  Источник питания

  Dimension (WX DX H)

  Установка типа

  150 220

  562 x 814 x 1060 620 x 1020 x 1380562 x 814 x 1060

  160

  800 x 960 x 1620

  KS-50 KS-70 KS-100 (тонкий) KS-150 (тонкий) KS-200 (тонкий) МОДЕЛЬ

  220–240 В/500 Гц

  Легкое масло 85

  150

  2 – 1 Спецификация котла

  ОБЛАСТЬ ОТОПЛЕНИЯ ()

  Вес (кг)

  106

  Нержавеющий изгиб

  350

  FE

  199133 166

  Filter Kimneyoil Filter & Hoseroom Control

  Dehight Suppling

  9000. 9000. Наденье.

  ТУРБОЦИКЛОННАЯ ГОРЕЛКА

  Ручка для переноски

  Главный контроллер

  ГЛАЗОК

  ЗМЕЕВИК ГВС

  Защитная перегородка

  ВЕНТИЛЯТОР

  4

• 15.07.2019 Газовый котел среднего размера (Руководство по эксплуатации)_Ru

  39/69

  KS , KR – 50, 70, 100

  A : Выход горячей воды su : C: B: Горячая вода su : B: Вход горячей воды D: Возвращение нагревательной воды

  E: Дренажное отверстие (модели более 150 тыс. Емкость) F: Разъем дымового дня

  Размер котла

  Размер трубы

  A B C D E F

  40 20 40 40 125

  40 20 40 40 125

  02 25 25 50 50 195

  200 65 65 50 25 25

  200 65 65 50 25 25

  Вход и выход горячей воды сбоку или сзади котла

  Отопительный или водогрейный котел не имеет входа горячей воды и

  трубы подачи и обратки отопления теплообменника и сливного отверстия в верхней части.

  ПРИМЕЧАНИЯ

  2 – 2 Размеры изделия

  МОДЕЛЬ Ш Д В

  KS, KR – 100

  KS, KR – 70 610 925 1300

  KS, KR – 50 610 925 1165

  1080 1415

  KS, KR – 150 930 1100 1750

  740

  KS, KR -200 1100 170003

  740

  KS, KR -200

  Модель

  KS, KR – 50

  KS, KR – 200 930 1400 1820

  KS, KR – 70K, KR – 100

  KS, KR – 150

  CH Supply

  Присоединение к

  Температурный датчик

  Перегрев

  ГЛАВНЫЙ контроллер

  Peep hole

  CH Retrun

  CH Supply

  Heat exchanger

  Burner

  CH Supply

  5

• 7/15/2019 Medimum Size Gas Boiler (Service Manual)_En

  40/69

  * МОДЕЛЬ ГОРЕЛКИ: ТУРБО – 50 (54 кВт – 74 кВт), ТУРБО – 70 (66 кВт – 103 кВт)

  ТУРБО – 100 (93 кВт – 203 кВт) , ТУРБО – 150 (93 кВт – 174 кВт) ТУРБО – 200 (179 кВт – 262 кВт)

  НЕТ НЕТ НЕТ

  1 2 3

  4 5 6

  7 8 9

  10 11 12

  13

  Характеристики турбоциклонной горелки

  Турбоциклонная горелка Kiturami сжигает отработанный

  воздух вторично с помощью специальной металлической пластины, нагреваемой

  до 800, как турбодвигатель 900 автомобиля, 9002 значительно снижающий 903 затраты на топливо и выхлопы.

  НАЗВАНИЕ НАЗВАНИЕ

  Конденсатор

  Фототрубка

  Второй шток управления подачей воздуха

  Крышка глушителя

  Переходник сопла

  НАЗВАНИЕ

  Gear Pump

  Burner Motor

  Flange

  Control Box

  Air Pressure Switch

  Air Damper POINT

  2 – 3 Burner Speafication

  Reset Button

  Hydraulic Cylinder

  Cyclone stabilizer

  Special metalNOZZLE

  6

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  41/69

  * Размер шестеренчатого насоса типа Горелка

  (мм)

  (мм)

  * Размер фланца горелки

  A B C D E

  173 188 152 11 76

  173 188 152 11 76

  198 213 185 11 88

  198 213 185 11 88

  9000 2813 185 11 88 88 88 88 88 88 88888888 213 185 11 88
  9000 2813 185 11 88 88 88 88 88 88 88 88 88 88 88 88 888

  Turbo-100

  Turbo-150

  Turbo-200

  Модель

  Turbo-50

  Turbo-70

  7

• 7/15/2019 Medimum Размер GASTE

  42/69

  3. Установка

  Установка дымохода в случае отсутствия дымохода

  1. Как показано на рис. 1-1, установите дымоход снаружи и затем установите

  воздухозаборник и дымоход для котельной.

  2. Закройте дымоход и поверхность стены негорючий

  материал для предотвращения возгорания или повреждения при высокой температуре выхлопной газ.

  3. Установите часть дымохода, соединенную с вытяжным колпаком, установлен

  длиннее 50см, что предотвращает затекание конденсата в

  внутри котла.

  4. Установите слив конденсата в зоне «А», чтобы предотвратить конденсат,

  , образующийся в наружном дымоходе от попадания внутрь паровой котел.

  Монтаж дымохода при наличии дымохода

  1. Проверить утечку воздуха в месте соединения наружного дымохода и внутренний дымоход,

  и герметизировать стык негорючим материалом.

  2. Установите воздухозаборное отверстие внизу, а выпускное вершина.

  3. Соблюдайте расстояние более 200 мм между

  Конец дымохода, сглаживающий выбросы ex

  4. Установить слив конденсата для отвода конденсата, генерируется

  во внешнем дымоходе.

  3-1 Standard chimney installation

  BURNEDRAI

  AIR

  SUPPLY

  cleaning

  AIR

  VENT

  NONFLAMMABLE

  NONFLAMMABLE

  CLEANING and

  CONDENSATE

  DRAIN HOLE

  AIR VENT

  8

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  43/69

  Установка в котле

  вентиляции или в ванной

  с повышенной влажностью. Это может вызвать критическую нехватку кислорода или несовершенное

  сгорание.

  2. Установить котел горизонтально и устойчиво на негорючие материалы, такие как бетон

  или кирпичи, которые могут выдержать вес.

  3. Не устанавливайте котел на открытой веранде или на улице для защита от мороза.

  4. Разместите котел в месте, достаточном для проверки и отремонтировать его.

  5. Используйте вилку, подходящую только для котла.

  6. Установить котел на 50 мм выше пола.

  Меры предосторожности при установке дымохода

  1. Самая высокая часть дымохода должна быть вне зоны ветрового давления. и

  не подвергаться влиянию дождя и ветра.

  2. При наличии высокого здания или препятствия в пределах 1 м вокруг дымоход,

  дымоход должен быть Мин. на 1 м выше высокого здания.

  3. Если дымоход расположен в ветровом поясе, эффективность котла

  снижается, так как неполное сгорание вызывает копоть, и

  , что приводит к функции безопасного отключения, что означает, что котел

  не работает.

  ВОЗДУХ

  ПОДАЧА

  НЕГОРЮЧИЕ ВЕЩЕСТВА

  ОЧИСТКА

  ДАВЛЕНИЕ ВОЗДУХА

  РЕМЕНЬ

  нержавеющая сталь

  дымоход

  9

• 15.07.2019 Газовый котел средней мощности (Руководство по обслуживанию)_RU

  44/69

  На приведенном выше рисунке установлены только вход и выход ГВС на Отопление и водогрейный котел.

  Обязательно установите фильтр горячей воды, чтобы улучшить долговечность котла и циркуляционного насоса.

  Установка предохранительного клапана на случай затруднений при установке сливной патрубок на Газовом котле емкостью

  более 20 000 ккал/ч (232,5 кВт).

  Меры предосторожности при установке трубы

  1. Обязательно установите воздухоотводчик или автоматический воздухоотводчик в верхней части трубы.2. Этот продукт рассчитан на рабочее давление 3,5 кгс/см. подача холодной воды. Поэтому установите трубу

  в соответствии с 3,5 кгс/

  3. Не устанавливайте никаких клапанов, таких как редукционный клапан и обратный клапан на добавке воды

  и сливную трубу.

  Меры предосторожности против повреждения котла из-за действий пользователя. халатность

  4. Установите расширительный бак открытого типа или азотный резервуар (закрытого типа) и предохранительный клапан,

  , соответствующий мощности котла, чтобы предотвратить повреждение давлением теплового расширения.

  5. Если котел напрямую подключен к водопроводной трубе, он может быть поврежден из-за высокого давления

  подачи воды. Поэтому обязательно установите давление редукционный клапан и обратный клапан.

  Поддерживать давление подачи холодной воды в пределах 0,6 – 1 кгс/ достаточно использовать горячую воду.

  3 – 2 Стандартная установка отопления и горячей воды

  Масляный фильтр

  DHW

  DHW LNLE

  Burner

  ch return

  Циркуляционный насос

  CH Поток

  Water -Gas

  * Haptig

  * Радиатор

  * FCU

  Расширение Резервуар для воды

  Перелив Ванна и кухня

  Масляный бак

  Впуск топлива

  Выпуск выхлопа

  Дымоход

  Never use PVC flue

  Water supplement pipe

  Water

  supplement pipe

  10

• 7/15/2019 Medimum Size Gas Boiler (Service Manual)_En

  45/69

  3-2- 1 Установка Нисходящий трубопровод

  3-2-2 Монтаж Верхний трубопровод

  Расширительный бак

  Змеевик

  Радиатор

  Труба подачи воды

  Теплоснабжение

  Циркуляционная труба

  3

  0003

  UM

  Возврат отопления

  Труба

  DHW Outlet

  Нагревательная катушка

  Нагревательная катушка

  Hearler

  Танк

  Дренаж

  Труба

  . Натуральная циркуляция

  Экспрессия

  .

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  46/69

  Трубка подачи масла

  -. При установке масляного бака выше горелки.

  (Верхний тип)

  Горелка KITURAMI оснащена специальным фильтром,

  , который защищает шестеренчатый насос и двигатель.

  При установке топливного бака выше горелки следуйте

  приведенным ниже инструкциям.

  Высота P должна быть ниже 4 м, чтобы защитить

  Фиксатор насоса.

  Давление масла в насосе должно быть ниже

  0,4 бар/30 см рт.ст.

  Как и для трубы подачи масла, направленной вниз, см. ниже

  Рисунок и инструкции.

  H = Высота от насоса

  L = Общая длина трубы подачи масла

  Значения в таблице справа относятся к медной трубе 8 мм

  и 10 мм, которую можно заменить стальной трубой

  1/4 ” , 3/8″.

  -. При установке масляного бака ниже горелки. (Вниз тип) Внимание: Обязательно проверьте, открыта ли обратная линия или нет. В случае работы горелки с открытой,

  фиксатор в насосе будет поврежден.

  Установите масляную трубку, если возможно, с медной трубкой,

  и тщательно проверьте проникновение воздуха.

  Поместите оба конца возвратной трубы и подающей трубы

  в одно и то же положение.

  H = высота от насоса L = общая длина трубы подачи масла

  Значения в таблице справа относятся к медной трубе 8 мм

  и 10 мм, которую можно заменить стальной трубой

  1/4″, 3 /8″.

  3 – 3 Установка стандартной масляной трубы

  + H

  P

  10

  см

  – H

  12

• 15.07.2019 Medimum Размер газовой котел (Руководство по обслуживанию) _en

  47/69

  3 – 4 Спецификации нефтяной горелки

  Осторожно

  1. котел с электронной помпой

  (КС/КР – 50ЭП, 70ЭП), Масляный бак должен быть

  установлен выше котла.

  Как подсоединить масляную трубу (только котел с шестеренчатым насосом)

  1) Если масляный бак расположен выше шестеренчатого насоса: однотрубная, многотрубная

  2) Если масляный бак расположен ниже шестеренчатого насоса: несколько трубопровод* Подсоедините трубу от нижней части масляного бака к редуктору. ВХОД насоса и труба от верхней части масляного бака

  к ВЫХОДУ шестеренчатого насоса.

  * Если разница высот между дном маслобака и шестеренчатый насос, более 3м, шестеренчатый насос не работает.

  Котел с шестеренчатым насосом должен работать на дизельном топливе.

  Как подсоединить масляную трубку (только для насосов с электронным управлением) котел)

  1) Если масляный бак расположен ниже электронного насоса, котел

  не может нормально работать. Обязательно установите масляный бак выше.

  2) Нефтяная труба должна быть установлена ​​как одинарная труба.

  Котел с электронным насосом может работать на дизельном топливе, жидком топливе и нагреве масло.

  2. Подключение воды

  1). На рисунке показаны соединения для воды и газа. крепления котла. См. конфигурацию клапанов

  2). Убедитесь, что максимальное давление в водопроводе не превышает 3бар; если это так, редукционный клапан должен быть

  установлен.

  3). Для измерения труб и нагревательных элементов в системы отопления, значение остаточного напора должно быть рассчитано

  как функция требуемого расхода в соответствии с клапаны, показанные на графике циркуляционного насоса

  3. Дренажный патрубок1). Вытяните шланг от предохранительного клапана и подсоединить сливное отверстие.

  Осторожно ; Не храните смачиваемые предметы под котлом или возле сливного отверстия.

  ШЕСТЕРЕННЫЙ НАСОС

  Масляный бак

  Проверка клапана

  Масляный фильтр

  Рукоятный насос

  Фильтр масляной бака

  Масляный бак

  Рухоночный насос

  Масловой фильтр

  Water-Gas

  SE Arator Milat

  MILVALVE

  aft. 6мПрибл. 4 м

  Вода-газ

  Сеаратор

  Прибл. 6 м

  Вода-газ

  Сеаратор

  13

• 15.07.2019 Газовый котел среднего размера (Руководство по эксплуатации)_Ru

  48/69

  3-5-1 Соединительные провода

  Этот прибор рассчитан на переменное напряжение 220–230 В/ 50 Гц. подключение проводов должен выполнять квалифицированный электрик.

  1. Убедитесь, что заземление необходимо для обеспечения безопасности. использования от любой утечки тока или короткого замыкания.

  2. Убедитесь, что подключение к электричеству – например, подключение питания и кабеля, электропроводка, заземление и т. д. – должно соответствовать

  нормативным документам.

  3. Если этот прибор не заземлен с помощью сетевой вилки, убедитесь, что землю отдельно, минимум на 30см вставленную в

  земля. Обратите внимание, что нельзя подсоединять газовую трубу, телефонный провод и молниеотвод (стержень), чтобы избежать несчастного случая

  от молнии, перенапряжения или газовой аварии.

  4. Убедитесь, что розетка находится на расстоянии более 30 см от прибор.

  5. Расстояние до розетки должно быть не менее минимального. 30мм от газового котла

  6. Точка заземления должна быть заглублена минимум на 30см

  3 – 5 Подключение электричества

  14

• 15.07.2019 Газовый котел среднего размера (Руководство по техническому обслуживанию)_RU

  49/69

  4. ОСНОВНАЯ ЧАСТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  4 – 1 ШЕСТЕРЕННЫЙ НАСОС Давление насоса

  -. 10 бар : Установленное заводское давление. 12 бар: изменение давление при воспламенении горелки при низкой температуре.

  В этом случае замените ФОРСУНКУ на меньший размер.

  Конструкция насоса (на базе насоса DANFOSS)

  Работа шестеренчатого насоса СИСТЕМА

  Как отрегулировать воздушную заслонку (вручную)

  1. Ослабив винт A, отрегулируйте B вручную.

  2. После регулировки B до нужного числа затяните винт A.

  3. Чем больше число D, тем больше поток воздуха.

  После проверки состояния горения отрегулируйте воздушную заслонку

  соответствующим образом. В случае чрезмерного или недостаточного потока воздуха, возможно неполное

  сгорание.

  D

  Регулировка давления

  Порт цилиндра

  Вход (1/4″)

  Выход (1/4″)

  Соединение сопла (1/8″)

  Соединение манометра (

  Соединение вакуумметра (

  “Замена масляного фильтра”

  15

  9003 Размер8

• 7/15/2019 Руководство по обслуживанию)

  50/69

  Как отрегулировать воздушную заслонку (автоматическая)

  1. Ослабьте 1-ю РУЧКУ управления подачей воздуха, повернув ее. против часовой стрелки.

  2. Отрегулируйте положение РУЧКИ регулировки, поворачивая ее

  против часовой стрелки (закрыть) или по часовой стрелке (открыть).

  3. После регулировки закрепите РУЧКУ регулировки, повернув по часовой стрелке.

  Способ регулировки РУЧКИ управления 2-м воздушным потоком идентичен

  РУЧКА управления 1-м воздушным потоком.

  Скорректированное новое местоположение применяется после повторной активации.

  Воздушная регулировочная заслонка управляет 1-м воздухозаборником и 2-м воздухозаборником впуск мотором с электронным управлением.

  Может вдохнуть ровно столько воздуха, чтобы предотвратить взрыв газа при начальном зажигании.

  1-я воздушная 2-я воздушная

  2 -й ручка управления воздуха

  (ручка)

  1 -й ручка управления воздуха

  (Ручка управления Демпер)

  16

• 7/15/2019 Medimum Size Gas Doorer (Руководство по обслуживанию) _en

  51/69.

  4-2 Трансформатор зажигания

  Спецификация (Ki-G50)

  Имя и размер

  (мм)

  1-3 Разъем

  1 2 3

  4 5 6

  7 8

  5

  CDS

  МАСЛЯНЫЙ НАСОС

  CDS

  Пункт

  Выход циркуляции

  C 40

  AC 220V 15%(50 Гц)

  220 мА (макс)

  Значение

  33 мА (мин)

  A

  33 мА (мин)

  A

  33 мА (мин. )

  ITME

  Допустимая темп.

  D

  KI-C50

  110

  Значение

  E190

  Потребление питания 20 Вт

  Выходные частоты

  .0003

  6A (instant)

  OIL PUMP IGNITION TRANSFORMER

  FAN

  AIR pressure switch

  KI-C200

  2

  3

  4

  Ingnition bar cap

  400

  9pin connector

  high tension Провод

  Источник питания

  15 кГц (мин)

  Питания разъема

  Box Fuse

  1

  (-10 +70)

  50

  Ток

  Потребление

  Gear Pump

  Power

  Двигатель

  Предохранитель

  Трансформатор зажигания

  Реле Fusepower

  Фото -датчик

  17

• 7/15/2019 Medimum Размер GASTER (сервисная масса) _EN

  52/15/2019 размером с медицим (сервисная масса) _EN
  9000 3 9000 3 52/15/2019 размером с медицима (сервисная масса) _EN
  9000 3 52/15/2019 Размер средней.

  4 – 3 Бар зажигания

  Спецификация

  Имя и размер

  A 1

  BC 2

  D

  E 3

  F 4

  Как настроить местоположение стержня зажигания

  1. Стержень зажигания находится под напряжением 16,5 кОм. Перед регулировкой

  отключите шнур питания.

  2. Не регулируйте его по своему усмотрению, он настраивается

  ежеминутно на заводе.

  3. При необходимости отрегулируйте стержень зажигания, как показано на рисунке.

  4. Эпоксидный материал защищает стержень электрода и предотвращает

  короткое замыкание. Большое количество сажи может вызвать

  кратковременную ошибку зажигания или задержку зажигания из-за электрических

  разрядов. Поэтому проверьте наличие копоти и повреждений эпоксидной смолы.

  TIME CHART

  Normal combustion Abnormal combustion

  Epoxy

  93.5

  26

  14

  Ignition transformer

  Connection nippleIgnition rod

  Connection hole

  Electrode rod

  Dielectric Constant

  3. 5

  11

  26

  Твердость

  Термическое сопротивление

  ПУНКТ ЗНАЧЕНИЕ ПУНКТ ЗНАЧЕНИЕ97 M

  190

  5.3

  Сопротивление изоляции

  Агрочная сопротивление

  18 кВ/мм

  10 14 – 10 15 см

  196 SCC

  Dimension (MM)

  Высокое напряжение.

  Бар зажигания

  Адаптер сопла

  сопла

  Стейцилизатор

  Электрический

  Ощущение огня

  SET

  Alarm

  TEM/ SENSING

  I/ G Transformer

  ЭЛЕКТРИЧЕСКИ0003

  Датчик пламени

  sec

  18

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_Ru

  53/69

  осуществляется квалифицированным персоналом. KITURAMILimited не принимает ответственность за ущерб имуществу или телесные повреждения в результате вмешательство в работу котла

  посторонних лиц.

  1. Давление газа по мощности

  ЕДИНИЦА

  кВт

  kcal/h

  Lit/h

  G/H

  Quantity

  6. 8

  1EA

  7 15

  Fuel Consumption

  70,000

  TURBO-100

  9.5

  50,000

  1EA

  CTX-7000MV

  232.6174.4

  Turbo-50 Turbo-70 Turbo-150

  емкость58,1 81,4

  20,5 27,2

  Turbo-2009

  116.3

  4-4000 и газовый Conform

  116.3

  4-4.

  100,000

  CTX-7000MV

  1EA 1EA

  2.0x60H/45B 3.5x60H/45B 16.5x60H/45B

  58 kg/h

  CTX-7000MV

  200,000

  13.9

  150,000

  16.5x60H /45B

  Обнаружение пламени Тип фототрубки Тип фототрубки Тип фототрубки Тип фототрубки Тип фототрубки

  Сопло

  Спецификация

  58 кг/ч 58 кг/ч 58 кг/ч

  CTX-7000MVCTX-7000MVКонтроллер горелки

  16,5x60H/45B

  1EA

  10 кг/

  7 15 7 15 7 15 7 15

  10 70

  7 12 7 12

  10 кг/ 10 кг/

  7 кг/ ч 7 кг/ ч 7 кг/ ч.

  10 кг/

  Рухоночный насос

  Электронный насос

  10 70 10 70 10 70 10 70

  10 кг/

  58 кг/ ч

  10 кг/ 10 кг/ 10 кг/

  5 60 5. 60 5 60

  7 12

  19

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  54/69

  5. Направление горелки для сборки

  NO NO NO

  1 2 3

  4 5 6

  7 8 9

  10 11 12

  13 14 15

  16 17 18

  19 20 21

  22 23 24PHOTO SENSORGAS CEACKKING

  Сопла

  Трансформатор зажигания

  Мотор горелки

  Разъем

  Реле мощности

  Mortor (спереди)

  .0003

  Моторная основание (справа)

  Масляная труба

  Крышка горелки

  Namename

  Demper

  Переключатель давления воздуха

  5 – 1 Пардер.

  Название

  Вентилятор

  Gear Pump

  Моторная основа (слева)

  Держатель сопла

  Фиксирование сопла

  20

• 7/15/2019 Размер.0003

  55/69

  6. ПРОБНАЯ РАБОТА

  1). Перед включением проверьте следующее после завершение монтажа котла, дымохода, труб и электричество.

  Подключен ли котел к котловой электросети? выход? Есть ли горючие материалы вокруг дымохода? Имеет котел был установлен в специально отведенном для котла и хорошо проветриваемом помещении номер? Достаточно ли места для осмотра котла?

  Имеет ли котел хороший слив во время работы? Есть котел установлен горизонтально на негорючий пол, такой как бетонный пол или кирпич? Поддерживали ли дымоход котла в тепле? полностью? Подключен ли термостат к линиям? точно?

  6 – 1 контрольный список перед переключением на

  1 2 3 4

  5 7 8

  21

• 15/15/2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  56/69

  Дата: .Installer:

  6 – 2 Операция первой зажигания

  15. Проверьте ионизацию

  Ток

  Complet

  12. Проверьте работу в

  DHW Mode

  Compreate

  9. Установите силу отопления.

  См. раздел

  Завершить

  6. Заполнить установку. См. раздел

  Compleat

  3. Проверить герметичность

  Compleat

  2. Проверить тип газа

  и

  заменить газ, если необходимо

  5. Проверить выхлопные газы. См. раздел

  Compleat

  8. Вращайте насос.

  Комплект

  11. Балансировка центрального

  отопительного контура

  Комплект .

  14. Разжечь

  скорость

  при однократном нажатии на

  кнопку RESET в течение 5

  1. Проверить электропитание

  .

  4. Измерьте газовой впуск

  Complet

  7. Проверьте гидравлическую

  Гружепость

  Compret

  10. Адаптируйте обстановку

  При нагревании

  Средство

  13. на котле(при необходимости)

  Дополнить

  16. Объяснить до конца

  UAER. Работа

  котла

  22

• 15.07.2019 Medimum Размер Газовой котел (Руководство по обслуживанию) _en

  57/69

  7. Направление для сборки

  7 – 1 Коит. Взрывное просмотр

  23

• 15.07.2019 Medimum Размер газового котла (Руководство по обслуживанию) _en

  58/69

  7 – 2 Имя части

  50K 70K 150K 200K

  1 -боковая панель2 ( ВВЕРХ)3 Передняя панель (ВНИЗ)4 Низ панель5 Нержавеющий отвод (дымоход)6 Верхняя панель7 Нержавеющий отвод (теплообменник)8 усилительная панель9Кольцо демпфера10 Блок управления11 Провод крышка12 армирующая труба13 теплообменник14 датчик температуры15 Датчик низкого уровня воды16 Отбойная пластина17 cestabul18 Код питания19 Комната control20 Слюда21 Трубка глазка22 Крышка глазка23 Проклевка газовой трубы (Peep Hole) 24 выхлопная капюшона 25 Задняя панель 26 Прокладка (горелка)

  27 Горелка Ass’y

  Корейский код ERP

  ()

  ()

  (

  NO

  Модель

  ()

  ()

  ()

  ()

  Название детали (на английском языке)

  ()

  24

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  59/69

  для горелки

  1. Отсоедините шнур питания.

  2. Закройте газовый клапан, соединенный с магистральным газопроводом.

  3. Снимите винты, закрепленные на передней панели, и откройте

  панель.

  1. Отсоедините вилку разъема от горелки.

  2. С помощью гаечного ключа отверните две гайки на фланце горелки.

  3. Отделите горелку, потянув вперед.

  1. Замените прокладку, закрепленную на фланце, на новую.

  2. Проверьте состояние горелки (интервал и фиксированное состояние стержня розжига

  ) и установите горелку на фланец.

  3. Закрепите горелку, затянув гайки.

  4. Установите штекер разъема точно в нужном месте.

  1

  Инструмент

  25

• 15.07.2019Газовый котел среднего размера (Руководство по обслуживанию)_En

  60/69

  8 – 2. Инструкции по сборке датчика температуры и низкого Датчик воды

  1. Отсоедините шнур питания.

  2. Закройте масляный клапан, соединенный с масляным баком.

  3. Закрыть вентили, подсоединенные к

  трубопроводам отопления и горячей воды.

  4. Ослабьте винты, закрепленные на передней панели, и откройте панель.

  5. Отделите блок управления и заглушку разъема, закрепленную

  на передней части теплообменника.

  1. Отсоедините датчик температуры или датчик низкого уровня воды, повернув его

  против часовой стрелки с помощью гаечного ключа.

  Проверьте шкалу датчиков.

  1. После герметизации датчика тефлоном соберите датчик

  в точном месте, поворачивая его по часовой стрелке.

  2. Подсоедините датчик с помощью соединительного штекера.

  После открытия клапана трубы проверьте утечку воды.

  3. Соберите вилку разъема и блок управления.

  Инструмент

  2

  26

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  61/69

  8 – 3. Как очистить заглушку выхлопной трубы теплообменника от шнура питания

  3 9.

  .

  2. Закройте масляный клапан, соединенный с масляным баком.

  3. Ослабьте винты, закрепленные на передней панели, и откройте панель.

  4. Ослабьте винты, закрепленные в верхней части теплообменника и

  , отделяющие панель.

  5. Развяжите нержавеющую ленту на дымоходе и отделите дымоход.

  6. Ослабьте гайки, закрепленные на демпферном кольце, и отделите

  демпферное кольцо от вытяжного колпака.

  7. Проверьте наличие сажи в верхней части теплообменника и

  снимите отражательные пластины с выхлопных труб.

  8. Очистить выхлопные трубы от сажи с помощью щетки

  или химиката.

  9. Соберите теплообменник в обратном порядке.

  Фланец котла

  Крепежный болт

  Уплотнительная прокладка

  Фланец горелки

  Инструмент

  3

  27

• 15.07.2019.

  Отображает текущую температуру воды в котле.

  Выключатель питания котла вкл./выкл. или перезапуска

  Светится при работе циркуляционного насоса.

  Загорается при включении питания.

  Случаи, когда требуется настройка Max

  Когда напряжение слишком низкое. (210 В)

  Когда нагрузка на выбросы в дымоходе большая из-за того, что дымоход слишком длинные или кривые.

  Случаи, когда требуется настройка Min

  Когда напряжение слишком высокое. (280В)

  При положительном давлении ветра в дымоходе.

  Загорается при работе горелки.

  9 – 1 Название детали основного контроллера

  1. ТЕМПЕРАТУРА

  3. Циркуляция

  4. Индикатор питания

  2. Кнопка питания

  6. Лампа горелки

  5. rpm rpm rpm

  управление

  1. Температура

  3. Циркуляционный насос

  4. Лампа электроэнергии

  2. Кнопка питания

  6. ЛАМПЛЕТА

  5. ЗАГЛЯДОВАЯ РПМ

  Управление

  28

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  63/69

  (Мигает при отсутствии воды в теплообменнике. )

  Горит при работе горелки.

  Загорается при работе циркуляционного насоса.

  (Мигает при перегреве воды в теплообменнике.)

  Светится при включении питания.

  (Мигает при обнаружении аномального сигнала между контроллер

  и главный контроллер.)

  Выключатель питания котла вкл/выкл или перезапуск

  6. Выключатель питания

  3. Лампа горелки2. Переключатель ВКЛ/ВЫКЛ, чувствительный к давлению воздуха2. ТЕМПЕРАТУРА

  4. Циркуляция 5. Лампа питания

  3. Лампа горелки2. Переключатель ВКЛ/ВЫКЛ, чувствительный к давлению воздуха2. ТЕМПЕРАТУРА

  4. Циркуляция 5. Индикатор питания

  6. Выключатель питания

  3. Лампа горелки

  2. Переключатель ВКЛ/ВЫКЛ датчика давления воздуха

  1. ТЕМПЕРАТУРА

  3 50002 Мощность 4. Циркуляция

  29

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  64/69

  9 – 2 Комнатная панель управления (CTR-5700 plus)

  456

  78

  9

  ОБОЗНАЧЕНИЯ 1. Светодиодная панель

  2. КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ НАГРЕВАНИЯ КОТЛА ОДОМАШНЕННЫЙ ГОРЯЧАЯ ВОДА, ТОЛЬКО

  4. ЗЕЛЕНЫЙ ИНДИКАТОР – ПИТАНИЕ

  5. НАСТРОЙКА ЦИФРОВАЯ КНОПКА УВЕЛИЧЕНИЯ КАЖДОЙ ФУНКЦИИ

  6. НАСТРОЙКА ЦИФРОВАЯ КНОПКА УМЕНЬШЕНИЯ С КАЖДОЙ ФУНКЦИЕЙ РЕГУЛИРОВКА

  9000

  8. КНОПКА НАСТРОЙКИ ТАЙМЕРА

  9. КНОПКА ВКЛ/ВЫКЛ

  30

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU котел работает с помещением температурный режим отопления, этот символ отображается

  2. Когда котел работает в режиме обогрева комнатной температуры, отображение этого символа.

  3. Отображение текущей комнатной температуры в соответствии с каждым режимы отопления

  4. Когда котел работает в режиме таймера, этот символ отображать.

  5. При работе котла в режиме температуры отопления, отрегулированная температура нагрева

  дисплей. Больше цифр BARs, температура нагрева выше6. Когда котел работает в каждом режиме настройки, это дисплей символа

  7. При изменении комнатной температуры этот символ отображать.

  8. Когда комнатная температура будет меняться, этот символ дисплей

  9. Когда котел не работает в режиме таймера, этот символ дисплей

  10. При работе котла в режиме отопления по таймеру отображение символа

  11. Когда котел работает в режиме откачки, этот символ отображать.

  12. При работе котла в режиме ГВС этот символ дисплей

  31

• 15.07.2019 Газовый котел среднего размера (Руководство по обслуживанию)_RU

  66/69

  Последние десять ошибок сохраняются в памяти ошибок прибора Нажмите кнопку таймера на 5 секунд Автоматически последние ошибки отображение истории 2 раза пошагово на ЖК-панели.

  Вы можете выйти из отображения памяти ошибок следующим образом;

  Не нажимать никакие кнопки вернуться к прежнему времени displayCode

  E 01 Прибор не запускается Сбои в подаче газа, например как

  Попытки розжига во время пуска не увенчались успехом Газовый счетчик или давление газа детектор неисправен

  Воздух в газе

  Слишком низкое давление потока газа

  Неисправности газовой арматуры, неправильная настройка газа, воспламенитель (зажигание

  трансформатор, кабель зажигания, свеча зажигания) неисправны, фото р

  Неисправен датчик (кабель, электрод), неисправна масса в прибор,

  неисправна электроника.

  E 02 Обнаружение пламени перед подачей газа Неисправность электроники, Неисправен фотодатчик

  E 03 Пламя гаснет во время работы прибора Слишком высокое давление газа низкий уровень, неисправность устройства обнаружения пламени,

  работает менее 1 минуты из-за дефекта печатной платы

  5 раз повторить

  E 04 Обрыв датчика температуры нагрева Датчик соединение неисправно, датчик неисправен

  E 05 Обрыв провода датчика верхнего предела безопасности Неисправность печатной платы, неисправность соединения на электронике

  E 06 Сигнал оборотов вентилятора не обнаруживается Обнаружение вентилятора, сигнал оборотов неисправность соединения, дефект печатной платы,

  штекер неправильно вставлен в вентилятор, датчик Холла неисправен Дефект печатной платы, неисправность электроники

  E 08 Нет связи с печатной платой Нарушена связь между комнатный контроллер и

  Печатная плата. Неисправность электронной платы, неисправность комнатного регулятора

  E 95 Недостаточно воды в системе отопления Долив воды в систему отопления

  E 96 Сработал ограничитель высокой температуры Датчик расхода не подключен термоисправен или неисправен,

  прибор не выключается

  (В CTR – 1300, мигает 25 светодиодов. )

  (В CTR – 1300, мигает 25 светодиодов.)

  (В CTR – 1300, мигает 15 светодиодов. )

  (В CTR – 1300, мигает 35 светодиодов.)

  (В CTR – 1300, мигает 25 светодиодов.)

  10 – 1 Нахождение неисправности

  . изменять без предварительного уведомления улучшить конструкцию и производительность

  кВт(ккал л/ч)

  л т/ч

  MI NкВт

  ( ккал/ч / кг/ч)

  MAXкВт

  ( ккал/ч / кг/ч)

  3

  3

  %

  об/мин

  W

  A

  V1 -V2

  I 1 – I 2

  W

  KI T Urami

  Star

  Бар (PS I)

  ()

  ()

  KW (KCA L) / ч)

  бар (ps i )

  /мин n (gpm)

  бар (ps i )

  t =25 / мин

  t =30 / мин

  t =40 / мин 3 9000

  В/Гц

  Вт

  ( A)

  ( A)

  Ш x Г x В мм

  кг

  столик

  МодельТехнические характеристики

  KSO – 50 KSO – 70 KSO – 100 KSO – 200KSO – 150

  116. 3(100, 000)

  232. 5(200, 000)

  3 мощность (Мин. – Макс.) 6. 8 9. 5 13. 9 27. 2

  Мощность нагрева (Макс.-Мин.)( Подача/Обратка 80/60)

  58. 1( 50, 000)

  81. 4 (70, 000)

  49 75 100 150

  Говоста I на прицеле

  54 (36, 350 / 4. 5)

  66 (56, 650 /5)

  93 ( 79, 980/7. 8)

  179( 153, 940 / 14.9)

  Площадь обогрева (мин. – макс.) 25 37 34 52

  262( 225, 320 / 21.9)

  Полезность Эфф ективность Макс.-мин. нагрев

  Выход (подача/возврат 80/60)91. 2 92. 5 92. 1 92. 3

  74( 63, 860 / 6. 2)

  103( 88, 580 / 8. 6)

  203( 174, 580 / 17)

  2 8 2 2

  155/220 155/220 0,23/0,34 0,43

  2880/3290 2880/3290

  0,73/1,05 1,2/1,6 2

  Моторный конденсатор 6 450 6 450 6 450

  Мотор Spec

  0. 73 / 1. 05

  7 450

  I GNI T I на Transf или MER

  Elect R I C насос

  кг / ч 7 8 80002.

  _Область регулирования 7 ~ 12 8 ~ 12

  Рабочее давление (кг/ ) 10 10

  Рабочая температура ( ) 5 ~ 60 5 ~ 60

  Рабочее давление (кг/) 10 10

  58 58

  Область применения 7 ~ 15 7 ~ 15 7 ~ 15 7 ~ 15

  10 10

  Температура использования ( ) 10 ~ 70 10 ~ 70 10 ~ 70 10 ~ 70 Открытый тип

  Энергоэффективность

  Назначение Отопление и горячее водоснабжение

  ГВС58. 1

  (50 000)81. 4

  ( 70, 000)

  Максимальное давление воды при нагреве 3. 0 ( 43. 5)

  Макс. температура нагрева 85 ( 185)

  Регулируемая температура нагрева 45 – 80 (113 ~ 176)

  Максимальное давление горячей воды для бытового потребления 17. 5 ( 253. 8)

  Конкретное давление для бытового потребления 33. 3 46. 6 66. 7 100

  55. 5 83. 3Другие расходы на горячую воду 27 7 38. 9

  45. 8

  61. 1

  Прочее Коме ст и к Тариф на горячую воду 20. 8 29. 1 41. 6

  Электропитание 230В / 503Гц Мощность 900 входной патрубок 230 230 380 470300

  16. 5×60 H/ 45 B 2. 0x60 H/ 45 B 3. 5×60 H/ 45 B

  МОНТАЖ ТИП FE

  I NT AKE/выхлопная FLU SYST SYST EMTYPE 125 125 195

  50 65

  Home C Hot Wat Er Connect I на 20 20 25

  Heat I N ur Connecti на 40

  25

  930 x 1820 x 1400

  25

  930 x 1100 x 1750

  Подключение I N

  G

  Diamet ER

  65

  Phys I Cal Di Mensi Ons 610 x 1180 x 925 610 x 1350 x 925 740 x x 1420 x 1080

  40

  Горелка, потребляющая военный потенциал

  Тип обнаружения пламени

  Контроллер

  1.
