Газовый настенный котел Протерм Леопард

                        Неисправности и ремонт                                 Коды ошибок

Характеристики Протерм Леопард 24 BTV/BOV

Встроенный микропроцессор управляет всей работой котла, обеспечивает автодиагностику, а дополнительно можно установить комплект эквитермного регулирования, состоящий из панели управления и датчика наружной температуры.

Плавное регулирование – проводится на основе постоянного сравнивания фактических значений со значениями, требуемыми (заданными) пользователем.

Мягкий запуск – после растопки котёл некоторое время работает на минимальной мощности; эта функция отключена при нагреве горячей воды, и необходимая мощность достигается почти мгновенно.

Защита насоса – если насос непрерывно бездействовал на протяжении 24 часов, он на короткое время включится, что уменьшает возможность его заклинивания вследствие образования отложений.

Повышенный класс электрической защиты, удовлетворяющий условиям размещения котла в ванных комнатах и над ванной.

Антициклическое ограничение в режиме отопления – когда после рабочего выключения аппарата не разрешается его повторная растопка ранее, чем панель управления на основе разницы между требуемой и фактической температурой отапливающей воды оценит время, через которое должен произойти запуск. Этот диапазон составляет от 1 мин. 30 сек. до 5 мин. Эта функция чаще всего используется в системах отопления в случае, если максимальная потеря тепла данного объекта соответствует нижней границе диапазона мощности.

Выбег насоса – после выключения аппарата насос в течение приблизительно 45 сек. обеспечивает циркуляцию воды в системе отопления.

Обход (байпас), позволяющий воде протекать через прибор и при полном закрытии системы отопления термостатическими клапанами.

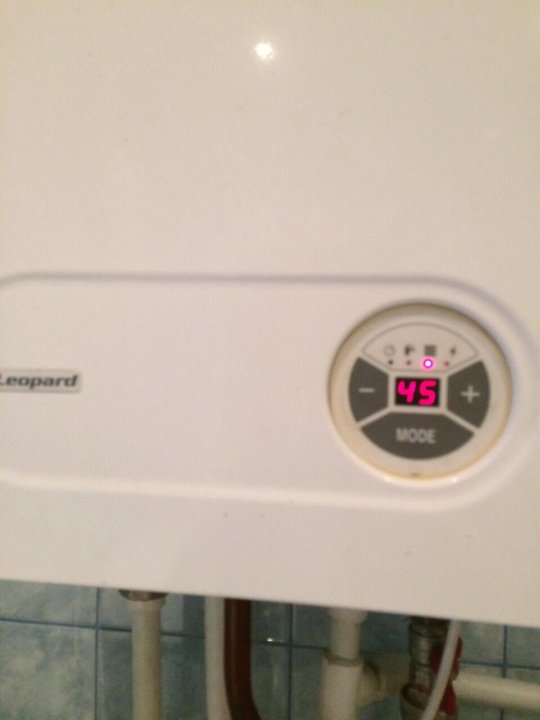

Отображение на дисплее котла Protherm Leopard 24 кВт температуры отапливающей и горячей воды и основных неисправностей.

Встроенный дополняющий клапан для дополнения воды в систему отопления.

Высокая эффективность нагрева горячей воды в битермическом теплообменнике.

Цифровое отображение давления в системе отопления на дисплее, при падении давления ниже рекомендуемой границы на панели управления появится предупреждение.

Специальный, более мощный насос с удалением воздуха.

Электронное считывание давления отапливающей воды – при падении давления ниже рекомендуемой границы мигающий диод на дисплее предупреждает об этом пользователя, в случае утечки воды предотвращается запуск котла.

Противоморозная защита – при снижении температуры отапливающей воды до уровня ниже 4C аппарат автоматически включается и топится до тех пор, пока температура отапливающей воды не достигнет 8C.

Защита от перегрева – насос включается всегда, когда температура отапливающей воды превышает 80C. Если температура отапливающей воды превысит 90C, прибор отключится, и на дисплее отобразится предупреждение.

Нагрев ОВ

– Котел работает по управлению из комнатного термостата или по настройке температуры ОВ.
– Насос работает и циркулирует ОВ.
– ГВС в теплообменнике без движения.
– Когда достигнет температура воздуха в помещении или температура ОВ желаемую величину, аппарат выключит горелку.

Нагрев ГВС

– При расходе ГВС, датчик расхода ГВС дает сигнал на плату управления.
– Насос выключится из работы, и теплообменник охлаждается только хозяйственной водой.
– Вокруг трубы, в которой нагревается хозяйственная вода ,находится ОВ.
– Функция ОВ – равномерный нагрев хозяйственной воды по всей поверхности и уменьшение отложения кальция.

Защитные функции газового котла Protherm Леопард

Защита от замерзания

Котёл оснащён встроенной защитой от замерзания, предохраняющей его (но не систему отопления и трубопроводы горячей хозяйственной воды).

При снижении температуры воды отопления до уровня ниже 4C аппарат включится независимо от требования комнатного регулятора и независимо от настроек регулятора температуры воды отопления на позиции “солнце”.

Когда температура воды отопления достигнет 8 C, аппарат автоматически выключится.

Защита насоса

Краткое включение насоса (приблизительно на 30 сек.) по истечении 24 часов бездействия обеспечивает его защиту от заклинивания при длительном перерыве в работе.

Защита для снижения цикличности работы котла

Данная функция ограничивает количество стартов, которые сказываются на сроке эксплуатации прибора и его экономичной работы, функция активна только в режиме отопления.

После достижения котлом Protherm Leopard заданной температуры для системы отопления и выключения горелки, следующий розжиг горелки произойдет через временной интервал (от 1,5 мин. до 5 мин.).

Время блокировки горелки зависит от рабочей температуры системы отопления (чем выше заданная температура системы отопления, тем меньше время блокировки горелки).

Эта функция, кроме того, используется в системах отопления в случае, если максимальная потеря тепла данного объекта соответствует нижней границе диапазона мощности котла.

Все защитные функции работают только тогда, когда прибор подключён к электрической сети (вилка шнура питания вставлена в розетку, а главный выключатель установлен в положение «включено» (I).

Подключение к системе отопления

Перед котлом (т.е. на возвратном трубопроводе отапливающей воды) рекомендуется установить улавливатель осадков. Его можно комбинировать с фильтром, однако сам фильтр с сеткой не является достаточной защитой.

Не рекомендуется использовать незамерзающие смеси, учитывая их свойства, непригодные для эксплуатации аппарата.

Несоответствие некоторым функциональным параметрам или возможные неисправности котла, возникшие вследствие использования незамерзающих смесей, не покрываются предоставляемой на прибор гарантией.

Для подключения настенного котла Протерм Леопард 24 BTV/BOV к проводке из медных труб можно заказать (не входит в комплект поставки) специальный присоединительный комплект с запорной арматурой.

В присоединительный комплект входит: рампа, два запорных вентиля для отапливающей воды, включая уплотнения (внешняя резьба G 3/4), два запорных вентиля для горячей воды, включая уплотнения (внешняя резьба G 1/2, для подключения используется только один вентиль), запорный вентиль для газа, включая уплотнения (резьба G 3/4), рампа для навески, два крепёжных шурупа.

Подвод воздуха для горения и отвод дымовых газов

Котёл предназначен для отвода дымовых газов в дымоход с установившейся тягой.

Подключение аппарата к дымоходу осуществляется с помощью дымового канала с диаметром, соответствующим размеру дымовой горловины.

Дымовой канал не является составной частью оснащения прибора.

Воздух для горения котельный агрегат получает из помещения, в котором он установлен.

Котёл оснащён системой контроля тяги в дымоходе SKKT, которая в случае скопления дымовых газов внутри него обеспечит выключение.

Регулировка газового котла Протерм Леопард

В котельный прибор встроен микропроцессор, управляющий всей работой. Дополнительно можно заказать комплект эквитермного регулирования, состоящий из панели управления и датчика наружной температуры.

Дополнив эту систему комнатным регулятором или термостатическими клапанами на радиаторах, можно создать надёжный и экономичный способ отопления.

Настенный котёл Протерм Леопард 24 кВт можно эксплуатировать в следующих режимах регулировки:

– эксплуатация без комнатного регулятора – поддерживается выбранная температура отапливающей воды.

– эксплуатация с комнатным регулятором – поддерживается выбранная температура отапливающей воды. Работа аппарата управляется в зависимости от внутренней температуры в помещении, в котором расположен комнатный регулятор.

– эксплуатация котла с эквитермным регулятором – котельный агрегат изменяет температуру отапливающей воды в зависимости от изменения наружной температуры и выбранного эквитермного графика.

– эксплуатация с эквитермным и комнатным регулятором (с функцией включения по времени) – система эквитермного регулирования с помощью комнатного регулятора дополняется управлением по времени и уменьшением отопления (например, ночью).

Для управления котлом с помощью комнатного регулятора можно также использовать только регулятор, не имеющий напряжения на выходе, т. е. не подающий постороннего напряжения.

Комнатный регулятор и внешний датчик температуры для системы эквитермного регулирования подключается к клеммной плате.

Нагрев горячей воды

Благодаря плавному регулированию, котёл всегда нагревает горячую воду в битермическом теплообменнике при такой мощности, чтобы требуемая температура горячей воды сохранялась и при изменении напора (расходуемого количества) горячей воды.

В летнее время функцию отопления можно выключить.

Подсоединение комнатного термостата

Клеммная плата для подсоединения комнатного термостата и датчика температуры наружного воздуха расположена на задней стороне панели управления. На клеммной плате для присоединения комнатного термостата с завода стоит перемычка.

Присоединение комнатного регулятора:

– В случае, если клеммы незамкнуты, котел Protherm Leopard работает только с целью подготовки горячей воды ГВ (если температура установлена). Нагрев ОВ не функционирует.

– В случае, если клеммы замкнуты, котел нагревает воду для системы отопления в соответствии с выбранной температурой. Подготовка горячей воды, в этом случае, имеет преимущество перед нагревом ОВ.

– В случае, если к клемме подсоединен комнатный термостат, аппарат нагревает воду до установленной термостатом температуры. Температура, установленная в котельном приборе, выполняет функцию ограничения.

Присоединение внешнего датчика температуры наружного воздуха

Клеммы для присоединения датчика температуры наружного воздуха находятся слева от клемм для подключения комнатного термостата.

Датчик температуры наружного воздуха подключается только тогда, когда пользователь захочет управлять системой отопления посредством эквитермического регулирования. Установленная температура ОВ при данном способе управления не играет роли.

В случае подключения датчика наружного воздуха котел нагревает воду в течение часа до максимальной рабочей температуры.

По истечении этого срока управление аппаратом переходит на эквитермический режим. Температура отопительной воды зависит от выбора эквитермической кривой и температуры наружного воздуха.

Комнатный термостат при таком способе управления выполняет функцию ограничения – поддерживает в помещении установленную температуру.

Ошибки котла Протерм Леопард

Ошибка F0 – Потеря давления в отопительной системе

Произошло снижение давления отопительной воды в приборе / системе.
Давление находится на уровне 0,7 бар.
Работа котла автоматически остановлена – мигают светодиоды возле символов индикатор и молния.
После повышения давления аппарат по требованию возобновит свою работу.

Проверьте:

– давление отопительной воды в котле / системе.
– датчик давления или систему кабелей.
– плату управления.

Ошибка F1 – Исчезновение пламени

Пламя погасло вследствие прекращения подачи газа – мигает светодиод у символа “молния”.

Проверьте:

– аварийный термостат – и при необходимости проведите его перезапуск.
– подачу газа на входе в котёл.
– настройку мощности (нижняя граница мощности не соответствует предписанному значению).
– расстояние между концами запальных электродов, кабели, ионизационный электрод и кабель.
– трансформатор розжига.
– газовый клапан.
– автоматику управления.

Ошибка F2 – Неисправность датчика воды отопления

Обрыв или замыкание цепи датчика температуры воды отопления.
Котёл отключён – мигает светодиод у символа “молния”.

Проверьте:

– сопротивление датчика.
– кабели, соединяющие датчик с панелью управления.

Ошибка F3 – Перегрев котла Леопард

Котёл быстро перегревается. После остывания его работа возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора).

Проверьте:

– фильтр воды отопления (засорение).
– насос воды отопления (загрязнение).
– теплообменник воды отопления / горячей хозяйственной воды (засорение).
– не используется ли неподходящая незамерзающая смесь.

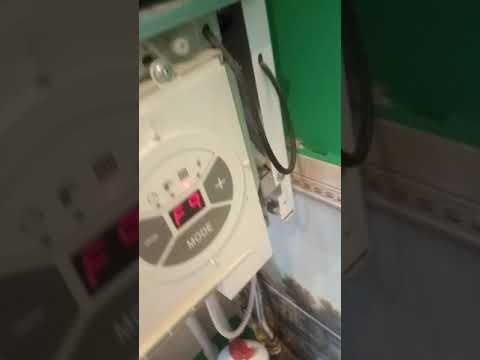

Ошибка F4 – Неисправность датчика горячей хозяйственной воды

Обрыв в цепи датчика температуры горячей хозяйственной воды.
Котёл отключён – мигает светодиод у символа “молния”.

Проверьте:

– сопротивление датчика.
– кабели, соединяющие датчик с панелью управления.

Ошибка F5 – Другие неполадки

Пламя после закрытия газового клапана горит более 5 секунд.
Напряжение питания меньше 170 В.
Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс).

Ошибка F6 – Неисправность дифференциального реле или вентилятора (модели Leopard 24 BTV)

Ошибка F6 – Неисправность термостата дымовых газов (модели Leopard 24 BOV)

Дифференциальное реле (BTV) остаётся в разомкнутом состоянии.
Не работает вентилятор (BTV). Разомкнут термостат дымовых газов (BOV).
Котёл отключён – мигает светодиод у символа “молния”.

Проверьте:

– шланг подачи воздуха от вентилятора к дифференциальному реле.
– правильное положение шланга дифференциальному реле (место подключения P2).
– работу вентилятора

F7 – Ошибка связи

Котёл не распознаёт входных сигналов – мигает светодиод у символа “молния”.

Проверьте:

– подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс.
– панель управления (визуально).
– панель дисплея / пользовательский интерфейс (визуально).

Ошибка F8 – Неисправность газового клапана

Газовый клапан не реагирует на команды панели управления.
Аппарат отключён – мигает светодиод у символа “молния”.

Проверьте:

– разъём питания газового клапана.
– сопротивление катушки газового клапана.

Ошибка F9 – Потеря заданных параметров котла

Могли быть потеряны пользовательские или сервисные настройки некоторых параметров аппарата.

Проверьте:

– настройки пользователя.
– сервисные настройки котельного прибора (параметры мощности, выбег насоса).

______________________________________________________________________________________________

______________________________________________________________________________________________

Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции, комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Котёл Протерм Леопард — еще один «зверь» в вашем доме

Газовый котел Протерм Леопард настенного типа выпускается одним из ведущих европейских производителей отопительного оборудование – компанией Protherm. Этот бренд уже заслужил позитивную репутацию в мире бытовой техники, что способствует стабильному росту спроса на чешское оборудование. Модель Протерм Леопард является подтверждением того, что компания занимается разработкой и выпуском по-настоящему надежных и качественных аппаратов с достойными эксплуатационными качествами.

Производитель заботится не только о технической составляющей своей продукции, но также о визуальной привлекательности. Газовый котел Протерм Леопард выпускается в белом цвете и отличается довольно привлекательным дизайном. Вас не будет раздражать отопительный агрегат, установленный в туалете, ванной или на кухне, поскольку модель Леопард идеально вписывается в любой современный интерьер. Если же вы выделите под топочную отдельную комнату, то и вовсе можете позабыть о любых эстетических проблемах. Агрегат практически незаметен в доме и квартире, что является его несомненным плюсом.

Важная особенность котла Протерм Леопард – наличие автоматики и современной электроники, которые делают «общение» с техникой интуитивно понятным и простым. Компания-производитель комплектует модель цифровым дисплеем, который позволяет в удобном формате контролировать температуру теплоносителя. Кроме того, на экран выводятся все данные о работе агрегата, что очень удобно. Вы в любой момент времени можете получить все необходимые диагностические данные об аппарате.

Газовый котел Протерм Леопард за несколько лет своего присутствия на европейском рынке бытовой техники смог доказать свое высокое качество и долговечность. Со стороны потребителей, которые отдали предпочтение именно этой модели, вы практически не услышите никаких негативных отзывов, что говорит о многом. В то же время многочисленные форумы и интернет-ресурсы пестрят позитивными комментариями относительно работы техники чешского производства. Рассмотрим подробнее, что же заставляет европейцев устанавливать в своих домах и квартирах котлы Протерм Леопард.

Аппарат представляет собой двухконтурную конструкцию, оснащенную битермическим теплообменником, изготовленным из высококачественной меди. Наличие двух контуров дает возможность с помощью оборудования одновременно отапливать жилище и обеспечивать его горячей водой. Протерм Леопард – это выгодное вложение для семейного бюджета, ведь вам не придется дополнительно приобретать бойлер ГВС.

Существует две основные модификации котла Протерм Леопард – с открытой и закрытой камерой сгорания. Обе модели существенно отличаются друг от друга и рассчитаны на различные условия эксплуатации.

Газовый котел с открытой камерой сгорания может быть установлен только в доме, где имеется хорошо вентилируемое помещение, которое можно использовать в качестве топочной. Естественно, эта комната должна полностью соответствовать параметрам безопасности, дабы эксплуатация котла не стала причиной возникновения каких бы то ни было проблем.

В то же время, если вы проживаете в квартире или частном доме, в котором невозможно выделить отдельную комнату под котельную, однозначно стоит отдавать предпочтение котлу Протерм Леопард с закрытой камерой сгорания. Данная модификация аппарата отличается надежностью и высокой безопасностью с точки зрения выведения продуктов горения. Кроме того, такая техника может быть монтирована где угодно – в ванной комнате, кухне или в любом другом подсобном помещении.

На сегодняшний день существует несколько подмоделей котла Протерм Леопард – оборудование в зависимости от потребностей клиента может комплектоваться атмосферным и турбированным дымоотводом.

Газовое оборудование Протерм Леопард – это уникальное сочетание высокой надежности, безопасности и невысокой цены. Помимо этого, они отличаются незначительными габаритами, что делает их очень удобной и простой в установке техникой. Сфера применение агрегатов чешской компании довольно широка. Это и частные дома, и городские квартиры, и загородные дачи, и административные помещения небольшой площади.

Давайте подробнее изучим технические характеристики модели Протерм Леопард.

Преимущества и технические особенности аппарата Леопард

Данный газовый котел обладает целым рядом конструктивных преимуществ, которые делают его оптимальным выбором для отопления частного дома или квартиры. К несомненным плюсам агрегата Леопард стоит отнести следующие:

• Плавный контроль мощности котла. Изменение интенсивности работы оборудования происходит максимально мягко, что продлевает срок службы всех комплектующих.
• Автоматическая диагностика неисправностей и проблем в работе оборудования. Эта функция очень удобна, поскольку система в случае поломки выдает ошибку самостоятельно. Это заметно сокращает время на поиск причины возникновения той или иной проблемы.
• Защита контура от замерзания теплоносителя. Данная опция более чем полезна для холодных регионов России. Пользователь может быть уверен в непрерывности работы системы отопления даже при очень низкой температуре воздуха за окном.
• Защита насоса от блокировки и выбега. Данная функция позволяет продлить срок службы техники.
• Вывод на ЖК-дисплей информации о давлении и температуре воды в отопительной системе и в системе горячего водоснабжения.
• Система, контролирующая эффективность удаления продуктов сгорания.
• Защитная система, предотвращающая перегревание теплоносителя в контуре. Это позволяет избежать массы неприятностей при резком скачке температуры воды.
• Возможность агрегации газового котла Протерм Леопард с датчиком температуры за окном. Данная особенность техники дает возможность не только сделать температуру в доме максимально комфортной, но также снизить расход газа.
• Возможность индивидуальной настройки мощностных параметров оборудования.

Газовый котел Протерм Леопард отличается наличием чувствительной автоматики, что дает возможность агрегату функционировать при низком давлении газа в системе. Проблема нестабильной подачи газа актуальна практических для всех регионов России. С ней время от времени сталкивается практически каждый владелец газового котла. Именно поэтому такое преимущество котла будет по достоинству оценено каждым клиентом.

И, конечно же, возможность перенастройки котла на работу на сжиженном газе также порадует владельцев загородных домов, к которым на данный момент еще не проведена центральная магистраль. Для нормального функционирования техники в новом режиме достаточно произвести замену газового клапана и форсунок.

Инженеры чешской компании Протерм позаботились не только об удобстве и функциональности техники, но также о безопасности. Модель Леопард может «похвастаться» наличием следующих опций:

• Антицикличность котла;
• Остановка подачи газа при погасании горелки, исчезновении напряжения в сети, выявлении неисправности дымохода, а также при скачке температуры воды в системе.

Все системы безопасности котла функционируют только при условии, если оборудование подключено к сети и имеет непрерывную подачу газа. В случае отсутствия электроэнергии оборудование моментально отключается. При этом все настройки оборудования сохраняются, что очень удобно. Вам не придется вбивать все нужные параметры работы техники заново после каждого отключения электроэнергии.

Техника чешского бренда порадует не только высокой надежностью и работоспособностью, но также энергетической эффективностью. В частности, при подключении комнатного термостата удается достигнуть серьезной экономии газа, которая достигает 15%. Система погодного регулирования позволяет существенно оптимизировать работу техники, исходя из температуры воздуха за окном. Такая гибкость оборудования особенно полезна при резких сменах погодных условий.

Протерм Леопард – это, ко всему прочему, высокотехнологичное и инновационное оборудование. Котел имеет встроенный микропроцессор, главной функцией которого является управление работой всей системы. Чешские инженеры, стремясь сделать технику максимально производительной и одновременно экономичной, в постоянном режиме работают над усовершенствованием существующей модели оборудования. В результате, сегодня пользователь фактически покупает «отопительный компьютер», способный подстроиться под любые нужды владельца.

Рассмотрим подробнее наиболее популярные модификации газового котла этой серии.

Protherm 24 ВОV «Леопард»

Этот котел комплектуется открытой камерой сгорания. Такая конструкция, несмотря на ряд недостатков, имеет один несомненный плюс – низкую цену. Именно поэтому данный котел очень часто устанавливается в частных домах со специально оборудованной котельной.

Коэффициент полезного действия этого котла достигает 90%. При этом максимальная тепловая производительность техники составляет 23 кВт.

Аппарат способен производить до 12,5 литров горячей воды в минуту с температурой в 25 градусов. Диапазон допустимого давления воды в системе составляет 0.8-3 Бар. Объем котла равен 75 литрам, чего более чем достаточно для отопления и горячего водоснабжения жилого помещения небольшой площади.

Таким образом, модель Protherm 24 ВОV «Леопард» можно считать идеальным выбором для загородных домов при наличии подсобного помещения для установки котла.

Protherm 24 ВTV «Леопард»

Protherm 24 ВTV «Леопард» — двухконтурный настенный газовый котел с изолированной камерой сгорания. Мощность агрегата достигает 22.1 кВт, чего достаточно для большинства жилых домов и квартир. Котел отличается экономичностью, ведь он потребляет всего 2.6 кубометров или 1.66 кг природного и сжиженного газа соответственно в час. Температура теплоносителя в системе колеблется от 45 до 85 градусов.

По всем параметрам котел Protherm 24 ВTV «Леопард» практически идентичен с котлом. Основное их отличие заключается лишь в особенностях конструкции камеры сгорания.

Выводы

Газовые котлы Protherm – высоконадежная отопительная техника, оснащенная современными системами защиты. Наличие удобного дисплея позволяет решать любую возникающую проблему максимально быстро и с наименьшими потерями для семейного бюджета. Покупая газовый котел Леопард марки Протерм, неисправности любого характера вы без труда устраните в одном из сервисных центров компании. В этом плане производитель позаботился о том, чтобы в случае возникновения проблем в работе техники клиенты не остались без тепла и горячей воды на продолжительный срок.

Что касается монтажа оборудования, то эту задачу лучше возлагать на профессионалов, которые знают все особенности агрегата. В то же время, если вы хотите самостоятельно установить у себя в доме котел Протерм Леопард, инструкция, которая идет в комплекте с аппаратом, поможет вам это сделать без помощи специалиста. Но стоит учитывать, что в случае некорректного монтажа чешская компания имеет все возможности для того, чтобы снять купленную вами технику с гарантийного обслуживания.

PROTHERM LEOPARD 24 BTV РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ Pdf Download

Содержание

• страница из 34

• Содержание
• Оглавление
• Закладки

Реклама

СОДЕРЖАНИЕ

• СОДЕРЖАНИЕ

• ВВЕДЕНИЕ

  • Важные примечания

  • Управление сроком службы и свойства

• .

• Индикация котла

• Настройка температуры воды

• Сообщения об неисправностях

• Запуск котла и переключение

• Регуляция котла

• ЗАПУСКА

• .

• .

• .

• .

• .
• .
• .
• .
• .
• .
• .
• .

• Технические параметры

• Схема котла

• Доступные размеры и давление

xxxx

Leopard

Пользователь и установка

Инструкции

24 BTV / V. 17

24 BOV / V.17

Wallhung Gas Daber

DHW Подготовка

Power 9-24KW

DHW

Power 9-24KW

DHW. Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Protherm Leopard 24 BTV

• Инструкция по эксплуатации и установке котла Protherm Leopard 24 BOV

  Настенный газовый котел, подготовка ГВС, мощность 9 – 24кВт (19 стр.)

• Котел Protherm Panther 24(12) KTO Руководство по эксплуатации и установке

  Настенный котел Protherm (20 стр. )

• Котел ProTherm Panther 24 KTV Инструкция по эксплуатации и установке

  Котел газовый Panther (48 стр.)

• Инструкция по эксплуатации котла Protherm Panther 24 KTV

  Котел пантера 24 ктв/24 ков/28 ктв (37 стр)

• Котел Protherm 20 KLO инструкция по эксплуатации и установке

  Чугунные котлы медвежьего исполнения (22 страницы)

• Котел Protherm 23 BTVE Руководство пользователя, инструкция по установке и обслуживанию

  Настенный комбинированный котел (36 стр. )

• Руководство по эксплуатации и эксплуатации котла Protherm 65

  Каскадное подключение напольного чугунного котла возможная мощность до 150 кВт колосниковая (21 стр.)

• Котел Protherm Bear 20 KLZ Руководство по эксплуатации и установке

  Стационарный чугунный котел 20, 30, 40, 50 klz, диапазон мощности 17 – 44,5 кВт, плавная модуляция мощности, встроенный бак горячей воды 110 л (32 стр.)

• Инструкция по эксплуатации котла Protherm 60

  Котел с вентилятором (37 стр. )

• Котел Protherm Tiger 24 (12) KTZ Руководство по эксплуатации и монтажу

  Настенный комбинированный котел (36 стр.)

• Котел Protherm 80E Руководство пользователя, инструкция по установке и обслуживанию

  Настенный комбинированный котел (31 страница)

• Инструкция по эксплуатации котла Protherm Panther 30 KTV

  Настенный котел без конденсации (50 стр. )

• Инструкция по эксплуатации котла Protherm 100 e

  Настенный комбинированный котел (25 стр.)

• Котел Protherm 80e Инструкция по эксплуатации, установке и обслуживанию

  (27 страниц)

• Котел Protherm Gepard 23 MOV v.19 Инструкция по эксплуатации

  Настенный котел без конденсации (36 стр. )

• Котел Protherm Panther Condens 12 KKO Руководство по обучению

  (65 страниц)

Краткое содержание для Protherm Leopard 24 BTV

Это руководство также подходит для:

Leopard 24 bov

▷ Protherm Leopard 24 BTV Руководство, Protherm Boiler Leopard 24 BTV Инструкция по эксплуатации и установке (34 страницы)

• Домашний
• Марки
• Протерм
• Котел
• Леопард 24 БТВ
• Руководство по эксплуатации и установке

Обновлено: 04. 03.2022

Protherm Leopard 24 BTV Инструкция по эксплуатации и установке Транскрипция руководства:

• Protherm Leopard 24 BTV 18 В модели 24 BTV дымовые газы удаляются, а воздух для горения подается по специальному двойному воздуховоду. Двухканальные трассы могут быть укомплектованы из стандартных деталей, поставляемых производителем практически для любой ситуации. Трасса должна быть спроектирована таким образом, чтобы можно было удалять сконденсированные пары дымовых газов из…

  19

• Protherm Leopard 24 BTV 3 • Котлы как продукция проверяются на соответствие следующим документам: EN 483, EN 437, EN 625, EN 50 165, EN 60 335-1:1997. • Установка данного котла должна производиться компетентным лицом в соответствии с соответствующими требованиями настоящего выпуска: – Газовой безопасности…

  4

• Protherm Leopard 24 BTV 15 1. маностат 1* система регулирования тяги дымохода (термостат дымовых газов) 2. вентилятор 2* заслонка тяги 3. теплообменник 4. горелка 5. расширительный бак 6. насос 7. датчик расхода ГВС 8. ​​долив воды клапан 9. предохранительный клапан 10. Вход ЦО 11. Вход ГВС 12. Вход газа 13. Выход ГВС 14. Выход ЦО …

  16

• 12 Гарантия на котлы предоставляется на условиях, указанных в Гарантийном талоне, Сервисной книжке и на условиях, указанных в настоящей Инструкции по эксплуатации и Инструкции по установке (главы Введение, Установка котла). Условия гарантии Слишком высокое давление в системе центрального отопления…

  13

• 20 Система отопления Номинальные диаметры труб определяются обычным образом в зависимости от характеристики насоса. Трубопровод определяется требованиями к рассматриваемой системе, а не максимальной выходной мощностью котла. Тем не менее, трубопровод должен обеспечивать температуру 20°C…

  21

• 25 Наиболее часто встречающиеся конструкции дымоходов показаны на рис. 16, 17 и 18. Котел 24 BTV можно использовать для следующих исполнений: • Исполнение C42 – подключение к общему дымоходу • Исполнение C62 – подключение к отдельно утвержденным и продаваемым каналам. • Исполнение C82 – воздуховод ведет воздух для горения …

  26

• Protherm Leopard 24 BTV 27 Стандартный комплект Коаксиальный отвод 90° Коаксиальный канал Стандартный комплект A Наружный кожух – воздушная часть B Внутренний кожух – дымоходная часть C Хомут и зажим D Колено с фланцем E Уплотнение F Болты G Наружное уплотнительное кольцо (резиновое) I Внутреннее уплотнительное кольцо (пластик) J Уплотнительное кольцо • Нанесите уплотнение (E) на нижнюю часть o…

  28

• Protherm Leopard 24 BTV 6 Эквитермический режим – наклон кривой Нажмите кнопку – буква E с символами от (0) до (9)) появится на дисплее. Нажимая кнопки, выберите требуемую эквитермическую кривую. Наклон кривой растет с увеличением номера (E0 < E9) - см. рис. 3. По на…

  7

• Protherm Leopard 24 BTV Leopard Инструкция по эксплуатации и установке 24 BTV / v.17 24 BOV / v.17 XXXX Настенный газовый котел Подготовка ГВС Мощность 9 – 24 кВт …

  1

Больше запросов:

• Руководство пользователя Protherm Leopard 24 BTV

• Руководство пользователя Protherm Leopard 24 BTV

• Руководство Protherm Leopard 24 BTV в формате PDF

• Руководство пользователя Protherm Leopard 24 BTV

Руководства для Protherm Leopard 24 BTV:

• Protherm Leopard 24 BTV Руководство по эксплуатации и установке

  Страниц: 19

DV-e443e6fd: Protherm Leopard 24 BTV Аналогичные руководства пользователя

• Руководство по эксплуатации портативного генератора Honda EM1600X (#6824W8)

  EM1600X, 36, honda-automobiles/em1600x.
