Устройство и сервис газового котла Navien Deluxe

___________________________________________________________________________

Двухконтурный газовый настенный котел Navien Deluxe 24k/16k предназначен для отопления жилых помещений на дачах, в коттеджах и загородных домах, а также может применяться для производственных объектов.

Котел Navien Deluxe Coaxial 24k – представляет настенный агрегат с принудительной системой удаления продуктов сгорания (закрытая камера), с раздельным теплообменником из нержавеющей стали и дистанционным пультом управления.

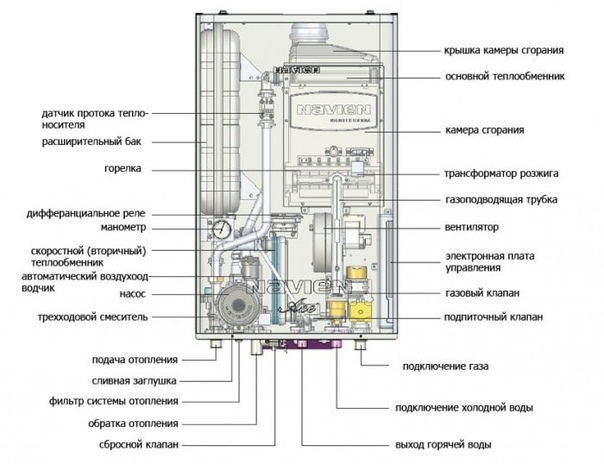

Рис.1. Устройство настенного котла Navien Deluxe 24k/16k

Вентилятор в сборе

Вентилятор обеспечивает подачу воздуха, необходимого для процесса горения, а также обеспечивает отвод оставшихся газов до и после процесса горения во избежание взрыва.

Операции по замене вентилятора:

- Удалите газовую трубу.

- Отсоедините шланг, соединяющий вентилятор и датчик давления воздуха.

- Вытащите два коннектора, соединяющих вентилятор с блоком управления.

- Выкрутите три винта крепления вентилятора.

- Сборку произвести в обратной последовательности.

Датчик по перегреву

Если температура воды в трубах превысит определенную температуру, то датчик по перегреву (биметаллический) блокирует работу горелки для защиты котла Navien Deluxe Coaxial 24k/16k и обеспечения безопасности пользователя.

Сервисное обслуживание: отсоедините коннектор от датчика по перегреву, используя мультитестер, измерьте сопротивление.

Если при комнатной температуре значение сопротивления меньше 0.3 Ом, это считается нормой. Если при комнатной температуре мультитестер показывает обрыв цепи, значит датчик по перегреву неисправен.

Работы по замене датчика перегрева:

- Выкрутите один винт из кронтштейна, на котором крепится датчик по перегреву.

- Удалите зажим на датчике по перегреву и отсоедините присоединенный к датчику по перегреву коннектор.

- После окончания работ произведите сборку.

Трансформатор розжига

Трансформатор розжига передает на главную горелку электрическую энергию в виде разряда высокого напряжения, который необходим для розжига.

Работы по техническому осмотру и замене трансформатора розжига котла Навьен Делюкс 24/16:

- Необходимо проверить через смотровое окно, происходит ли разряд.

- Проверить при помощи мультитестера нормальный выход напряжения из контроллера при попытке розжига.

- Нормальный диапазон напряжения: 187~235В

- Отсоедините от трансформатора розжига коннектор питания.

- Сборку произвести в обратной последовательности.

Электроды розжига и ионизации

При помощи электрода, находящегося в модуле горелки, создается разряд для розжига.

Операции по техническому обслуживанию и разборке:

- Если отсутствует розжиг, проведите наблюдение через окошко контроля пламени, хороший ли разряд дает воспламенитель.

- Извлеките электрод и проверьте диапазон расстояния между электродами воспламенителя. Нормальный диапазон: 3.5-4.5мм

- Если не определяется пламя, то данную функцию невозможно проверить мультитестером, необходимо наличие специального измерительного оборудования.

- Разберите трансформатор розжига.

- Отсоедините от электрода провод датчика пламени, выкрутите два крепежных винта из кронштейна для крепления электрода и извлеките электрод.

- После окончания работ произведите сборку.

Основной теплообменник

Основной теплообменник котла Navien Deluxe 24k/16k абсорбирует тепло от сгораемого газа, выделяемого горелкой, и передает его к отопительным трубам и вторичному теплообменнику.

Работы по сервисному обслуживанию:

- Через окошко контроля пламени проведите визуальный осмотр на предмет утечек в теплообменнике.

- После разборки проведите визуальный осмотр на предмет засорений известняковыми отложениями или коррозии между «ребрами».

Операции по замене теплообменника:

- Снять с котла газопровод, трасформатор розжига, вентилятор и датчик по перегреву.

- Отсоедините заземляющий провод, выкрутите винты выходного адаптера теплообменника и кронштейна, затем снимите камеру сгорания.

- Выкрутите восемь винтов, коллектор дымовых газов в верхней части камеры сгорания с теплообменником, иснимите коллектор дымовых газов.

- Выкрутите девять винтов, скрепляющих крышку камеры сгорания.

- Выкрутите шесть винтов, соединяющих теплообменник с корпусом камеры сгорания.

- Сборку произвести в обратной последовательности. Обратите внимание на состояние керамического уплотнения на теплообменнике.

Циркуляционный насос

Циркуляционный насос передает нагретую в основном теплообменнике отопительную воду в отопительные трубы или к теплообменнику ГВС.

Работы по разборке насоса:

- Удалите сливную пробку, соединенную с насосом, и снимите соединительный коннектор.

- Удалить с насоса соединяющий зажим.

- Удалите гайку с трубки-входа отопительной воды, присоединенной к циркуляционному насосу.

- После окончания работ произведите сборку.

Газовый клапан

Газовый клапан регулирует количество газа, разрешенного к подаче в соответствии со значением тока, поставляемого главным контроллером. А также, получая сигнал датчика, блокирует поступление газа в случае возникновения проблем с горением.

Проверка газового клапана на разрыв в электроцепи:

- При помощи тестера проверьте электроцепь на разрыв на 1-м и 2-м соленоидах клапана, на катушке модуляции.

- Оптимальное значение сопротивления на 1 и 2 соленоидных клапанах 5,5 кОм, на катушке модуляции 78 Ом.

- При помощи тестера измерьте напряжение, подаваемое на газовый клапан, подсоединив клеммы тестера к газовому клапану.

- Номинальное значение напряжения: 200 ± 20В.

- Если возникнут проблемы со значением напряжения, замените контроллер.

- Проверьте правильность работы газового клапана - открыт или закрыт соленоидный клапан, можно определить по характерному щелчку при подаче электропитания.

Работы по замене газового клапана:

- Удалите коннекторы, подключенные к газовому клапану, 1-му и 2-му соленоидным клапанам, а также к катушке модуляции

- Удалите газопровод.

- Выкрутите два винта из адаптера газового клапана в нижней части котла Навьен Делюкс.

- После окончания работ произведите сборку.

Трехходовой кран

Если при использовании горячей воды переключатель клапана обнаруживает поток, клапан перекрывает поток отопительной воды и изменяет ее поток в сторону теплообменника, позволяя пользоваться горячей водой. (Если прекратить использование горячей воды, то она начинает автоматически поступать в трубы отопления.)

Способ замены:

- Удалите циркуляционный насос.

- Отсоедините от контроллера коннекторы трехходового крана.

- Выкрутите винты, удалите трубные зажимы, а затем отсоедините трубы отопления.

- Удалите 2 винта из адаптера подачи отопительной воды в нижней части котла Navien Deluxe Coaxial 24k/16k.

- После окончания работ произведите сборку.

Гидроузел датчика протока ГВС с краном подпитки в сборе

Гидроузел датчика протока ГВС с краном подпитки в сборе проводит мониторинг потока горячей воды и, посылая сигнал на контроллер к работе трехходового крана, контролирует функции подачи горячей воды. При помощи крана подпитки можно вручную произвести подпитку воды в трубах.

Гидроузел датчика протока ГВС с краном подпитки в сборе также понижает давление воды, поступающей из зоны высокого давления, и, ограничивая поток, оптимизирует функции горячей воды.

Проведение технического обслуживания:

- При помощи мультитестера измерьте сопротивление гидроузла датчика протока ГВС с краном подпитки в сборе, как при включенной, так и отключенной горячей воде.

- Гидроузел протока ГВС с краном подпитки в сборе имеет аналогичные строение, форму и характеристики, что и датчик протока ОВ, поэтому метод проведения техобслуживания будет также идентичен.

Работы по замене:

- Удалите газопровод и газовый клапан.

- Отсоедините коннектор, соединяющий гидроузел датчика протока ГВС с контроллером.

- Удалите 2 винта адаптера подачи ХВС в нижней части котла Navien Deluxe Coaxial.

- При помощи гаечного ключа раскрутите гайку, соединяющую гидроузел датчика ГВС с краном подпитки и подпиточную трубу.

- Удалите трубный зажим между теплообменником ГВС и гидроузлом датчика ГВС с краном подпитки, затем снимите гидроузел датчика ГВС с краном подпитки.

- Сборку произвести в обратной последовательности.

Датчик давления воздуха APS

Датчик давления воздуха в случае наличия избыточного давления в дымоходе или встречного ветра посылает сигнал на контроллер о необходимости прекращения подачи газа. Также проверяет количество воздуха для пропорционального контроллера.

Электрическое напряжение датчика давления воздуха определяет частоту вращения вентилятора. Во время остановки вентилятора напряжение датчика давления воздуха составляет 0.3В DC.

Если напряжение упадет ниже 0.06В DC или произойдет короткое замыкание (выше 4.8В), по истечении 30 сек. после остановки вентилятора, котел Navien Deluxe 24k/16k выдаст ошибку работы датчика давления воздуха (Е27).

Метод замены:

- Отсоедините вентилятор в сборе.

- Отсоедините шланги и коннектор, прикрепленные к датчику давления воздуха.

- Выкрутите 2 винта, прикрепленных в нижней части котла.

- Во время присоединения шлангов желтый шланг следует подсоединить внизу, а белый вверху.

- После окончания работ произведите сборку.

Датчик температуры

Датчик температуры расположен внутри котла Навьен Делюкс 24/16, служит для измерения температуры воды и посылает соответствующие сигналы контроллеру.

Проведение технического обслуживания:

- Отсоедините коннектор от датчика температуры.

- Выставите мультитестер на измерение сопротивления и измерьте значение сопротивления с обеих сторон датчика температуры.

- Если значение сопротивления, измеренное у датчика температуры, не совпадает со стандартными значениями, температурный датчик следует заменить. (Если измерять сопротивление температурного датчика, держа его в руках, то значение сопротивления примерно 5~6 Ом будет считаться нормой.)

Операции по замене:

- Отсоедините коннектор от датчика температуры.

- Отверните 2 винта, закрепленных на датчике температуры, вытащите датчик и замените его.

- Сборку произвести в обратной последовательности.

Теплообменник ГВС

Во время пользования горячей водой вода системы отопления поступает из основного теплообменника к теплообменнику ГВС, где смешивается с хозяйственной водой, передавая ей тепло, тем самым позволяя использовать горячую воду, что является основной функцией данной детали.

Работы по замене:

- Извлеките гидроузел датчика протока ГВС с краном подпитки.

- Удалите трубный зажим между фитингом контура ГВС и теплообменником ГВС, а также 2 винта в нижней части котла, после чего снимите фитинг контура ГВС.

- Снимите 2 зажима в нижней части теплообменника ГВС и выньте его.

- Сборку произвести в обратной последовательности.

Коллектор с форсунками

Коллектор с форсунками поставляет необходимое количество газа для горения котла Navien Deluxe 24k/16k.

Проведение технического обслуживания - После разборки проводится визуальный осмотр отверстий форсунок на предмет закупоривания и наличия загрязнений.

Способ замены:

- Отсоедините коннектор, соединяющийся с трансформатором розжига.

- После отсоединения провода датчика пламени от электрода отсоедините провод заземления.

- Удалите четыре винта на газопроводе и снимите его.

- Удалите 11 винтов на передней крышке и 2 винта в верхней части камеры сгорания.

- Снимите датчик по перегреву и кронштейн датчика, затем уберите крышку камеры сгорания.

- Отсоедините коллектор с форсунками, удалив 2 крепежных винта.

- Извлеките коллектор с форсунками и замените его на новый.

- Замену коллектора с форсунками производите согласно модели котла Навьен Делюкс и разновидности форсунки.

- При замене необходимо поменять установочные значения MIN/MAX газового клапана.

- Сборку произвести в обратной последовательности.

Горелка в сборе

Основные особенности:

Кол-во выемок в зависимости от мощности:

- Navien Deluxe 13-24K: 8шт.
- Navien Deluxe 30K: 10 шт.
- Navien Deluxe 35-40K: 12 шт.

Материал выемки - Нержавеющая сталь

Метод замены:

- Выньте коллекторы с форсунками.

- Выкрутите два крепежных винта в горелке.

- Выньте горелку в собре и замените ее на новую.

- После окончания работ произведите сборку.

___________________________________________________________________________

___________________________________________________________________________

  • Неисправности котла АОГВ-23 ЖМЗ
  • Параметры и устройство газовых котлов АОГВ и АКГВ
  • Автоматика котла Baxi Luna-3 Comfort
  • Установка и монтаж котла Бакси Слим
  • Регулировки и сервисное обслуживание котла Беретта Чао
  • Определение кода ошибок и неисправностей котлов Rinnai
  • Ошибки и неисправности газового котла Термет
  • Значение кода ошибок и неисправностей котлов Вайлант
  • Определение неисправностей и ошибок котлов Висман
  • Вопросы по обслуживанию котлов Навьен
  • Вопросы по неисправностям дизельных котлов Китурами
  • Котлы Юнкерс - На вопросы пользователей отвечают мастера
  • На вопросы по котлам Electrolux отвечают специалисты
  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Как устроен газовый котел Navien Ace 13k?

Как устроен газовый котел Navien Ace 13k?

Котёл очень даже не плохой, работает как на отопление так и на обеспечения горячей водой, пользователей.

Вот фотография с детальным описанием устройства котла Navien Ace 13k.

  1. Датчик температуры ОВ

  2. Датчик протока ОВ

  3. Расширительный бак

  4. Горелка

  5. Вторичный теплообменник

  6. Манометр

  7. Автоматический воздухоотводчик

  8. Трехходовой кран

  9. Циркуляционный насос

  10. Выход ОВ (подача)

  11. Фильтр ОВ

  12. Вход ОВ (обратка)

  13. Предохранительный сбросной клапан

  14. Коллектор дымовых газов

  15. Основной теплообменник

  16. Электроды розжига и ионизации

  17. Трансформатор розжига

  18. Вентилятор

  19. Электронная плата управления

  20. Газовый клапан

  21. Датчик протока ГВС

  22. Дифференциальное реле APS

  23. Подключение газа

  24. Подача ГВС

  25. Выход ГВС

Тут и комментировать особо не чего, всё устройство в деталях.

Заинтересовались Вы очень не плохим котлом.

Только то что страна производитель Южная Корея уже говорит о многом, корейцы славятся своей бытовой техникой.

Мало того в компании Navien, данный котёл называют одним из лучших в своей линейке газовых котлов.

Плюс ко всему котёл Navien Ace 13k. собран из комплектующих только южно-корейского и японского производства.

А это говорит о высочайшей надёжности котла.

Из особенностей данного котла:

Настенный, двухконтурный (то есть работает как на отопление так и на разогрев горячей воды).

Камера сгорания закрытого типа, то есть можно и в квартире установить (я об автономном отоплении), отдельная котельная ему не нужна. хотите можно и в ванной комнате его монтировать.

Ещё важный момент:

Котёл работает практически с любым теплоносителем, и даже с не очень качественным (загрязнённым).

Работает даже при экстремально низких "забортных" температурах, нестабильное напряжение в сети и это его не остановит, то есть котёл адоптирован к Российским условиям на все 100%.

Котёл очень экономичный.

Ещё бы я отметил наличие системы которая не допустит замерзание теплоносителя в системе случись что.

Автоматически включается циркуляционный насос и теплоноситель "гоняется" по трубам, естественно вода в движении не замёрзнет в отличии от "стоячей".

Может работать и на природном и на сжиженном газе.

неисправности, ремонт своими руками, 02 ошибка, ошибка 03, ошибка 10

Ремонт бытового оборудования – дело затратное. Но не всегда обязательно вызывать мастера, во многих случаях можно обойтись своими силами. Рассмотрим инструкцию по ремонту газового котла Навьен.

Содержание статьи

Особенности и виды котлов Навьен

Навьен – отопительное оборудование корейского производства, популярное в России благодаря хорошему соотношению цена/качество.

Вот основные конструктивные преимущества газовых агрегатов:

  • блок управления оснащен чипом-микропроцессором с функцией защиты автоматики от скачков напряжения;
  • автоматическое поддержание рабочего режима, много настроек;
  • большой срок службы;
  • могут работать на природном и сжиженном газе;
  • допускается падение давления теплоносителя до 0,1 бар без отказа оборудования;
  • система не промерзает в случае перебоев с газом. В обычной ситуации при падении температуры до +5 автоматически включается горелка. При невозможности розжига функционирует насос принудительной циркуляции, это не позволяет теплоносителю замерзнуть;
  • легкая интуитивно понятная регулировка режимов.

Схема устройства газового котла Навьен.

Мощность газовых котлов Навьен варьируется в интервале 11-37 киловатт. В ассортименте бренда есть настенные (что такое котлы газовые для отопления дома настенные), напольные (напольные газовые котлы для отопления дома), конденсационные модели (что такое конденсационный котел), с открытыми и закрытыми камерами, а также дизельные агрегаты. Настенные котлы оснащены коррозиестойкими теплообменниками из высокоуглеродистой нержавейки.

Виды и причины неисправностей

Неисправности котла Навьен регистрирует автоматика. У каждой ошибки есть код, который выводится на дисплей. Разберем самые распространенные.

01Е. Перегрев. Может случиться из-за засора (проходной канал сужается), либо из-за неполадок циркуляционного насоса.

02. Низкий уровень теплоносителя, повреждение измерительного устройства. В первом случае завоздушена система. 02 также может свидетельствовать о поломке крыльчатки насоса, закрытом положении распределительного клапана, неисправности датчика протока.

03Е. Проблемы с горелкой: нет сигнала о пламени (виды газовых горелок для котлов отопления). Ошибка появляется, если нет подачи газа, не срабатывает розжиг, закрыт газовый кран, не работает датчик ионизации, а также, если отсутствует правильное заземление.

04Е – ложный сигнал о наличии огня или короткое замыкание в цепи датчика.

05Е-08Е. Нарушение цепи в измерителе температуры теплоносителя. Возможно повреждение контакта между датчиком и контроллером или короткое замыкание в этой зоне.

09Е – поломка вентилятора.

10Е – задымление. Тоже случается из-за проблем вентилятора (либо при плохом контакте датчика с вентилятором). Причиной может быть также засор дымохода или ветер в трубе (как правильно сделать дымоход для газового котла).

12Е – погас огонь в камере сгорания.

13Е – короткое замыкание в измерителе протока.

14Е – прекращена подача газа.

15Е – проблемы с платой управления.

16Е – перегрев.

17Е – неполадка DIP- переключателя.

18Е – перегрев устройства дымоудаления.

27Е – проблемы датчика воздушного давления.

Если котел шумит при работе, а ошибка на дисплее не высвечивается, причина может быть в накипи, затрудняющей проток теплоносителя. Котел шумит при перегреве, вскипании воды либо при плохом качестве теплоносителя.

Частая неисправность котла газового двухконтурного настенного Навьен – выход из строя крана-трехходовки (что такое котлы газовые для отопления дома настенные двухконтурные). Это происходит, в частности, когда закончился срок службы крана (обычно 4 года). В этом случае может пропасть горячая вода в контуре ГВС.

Устранение неполадок

Рассмотрим, как устранить основные неисправности газового котла. При ошибке 01 нужно тщательно осмотреть насос, проверить состояние крыльчатки, электрического блока, почистить грязевой фильтр, а также согнать воздух из системы.

Для устранения ошибки 02 котла Навьен выполняют следующие действия:

  • стравить воздух из системы;
  • померить давление;
  • проверить сопротивление на катушке насоса, убедиться, что нет короткого замыкания;
  • проверить положение распределительного клапана, открыть, если закрыт;
  • почистить флажок датчика.

Ошибка 03 котла Навьен часто высвечивается, если датчик пламени засорен. Его следует почистить. Серый налет на электроде счищается наждачкой с мелким зерном. При появлении 5 ошибки нужно проверить состояние участка цепи между датчиком и контроллером, при серьезных неполадках заменить датчик.

В случае ошибки 10 котла Навьен нужно
:

  • проверить исправность вентилятора, при невозможности ремонта заменить;
  • проверить контакты в трубках измерительного устройства;
  • прочистить дымоход.

При появлении 13 ошибки заменяют датчик. Шум в системе может исчезнуть после промывки теплообменника, иногда требуется его замена. Краны следует открыть полностью, температуру теплоносителя рекомендуется понизить.

Еще один важный момент в обслуживании газового котла Навьен: как заполнять систему после слива заново. Такая необходимость может возникнуть после ремонта/замены частей системы или если теплоноситель был слит на то время, пока дом пустовал.

Перед началом заправки нужно обесточить приборы, перекрыть газ. Проверить положение вентилей, запорных и распределительных, открыть их по максимуму. Повернуть подпиточный кран (обычно внизу агрегата) налево. Закрыть, когда манометр покажет 1,2-2 бар. Если в результате заполнения сработает аварийный индикатор, воду сливают и выполняют все заново.

Заключение

Ремонт своими руками навесного котла Навьен во многих случаях возможен и допустим. Чтобы максимально продлить срок безотказного действия агрегата, при монтаже и эксплуатации системы отопления нужно четко следовать инструкциям производителя.

В профилактических целях желательно дополнить систему несколькими устройствами: газовым и водяным фильтром, преобразователем воды (магнитным, полифосфатным). Для защиты чувствительной электроники рекомендуется подключить котел через стабилизатор напряжения (что такое стабилизаторы напряжения для котлов отопления).

Видео о разборке котла Navien и очистке теплообменника.


Настенный двухконтурный газовый котел Navien

Настенный газовый двухконтурный котел NAVIEN Ace 13-40 кВт

Газовое оборудование, которое используется для создания автономных систем отопления, в последние несколько десятилетий наиболее востребовано в тех местах, где имеются газораспределительные магистрали. Для монтажа такого типа обогрева в квартирах многоэтажных домов или дач газовые котлы navien являются одним из наиболее подходящих вариантов. На отечественном рынке продукция этого бренда появилась не так давно, но она быстро завоевала преданность покупателей.

Navien — это компания, относящаяся к одной из самых крупных фирм Южной Кореи. Занимается она производством универсальной энерготехники для использования ее в быту. А котлы этой торговой марки практически ни в чем не уступают изделиям мировых лидеров по производству оборудования для автономного отопления. Среди большого ассортимента продукции особое место отводится двухконтурным настенным котлам, которые удобны в эксплуатации и обладают продолжительным периодом службы.

Преимущества и недостатки оборудования

Как и любое другое отопительное оборудование, газовые обогреватели Навьен отличаются обширным списком преимуществ:

  • Все модели экономически оправданы, учитывая, что газ на сегодня является наиболее дешевым и эффективным энергоносителем.
  • Двухконтурные настенные котлы являются экологически чистыми приборами, так как в воздух выбрасывается лишь углекислый газ, который поглощается зелеными насаждениями.
  • Оборудование, работающее на газовом топливе, полностью автоматизировано, поэтому оно способно функционировать продолжительное время по заданной программе.
  • Технологии, используемые при производстве котлов Навьен, обеспечивают продолжительные эксплуатационные сроки без периодических сервисных проверок.
  • Доступное и простое управление делает работу с продукцией из Кореи легкой и максимально комфортной.

Среди минусов оборудования Navien можно отметить только постоянную необходимость в электропитании.

Поэтому, чтобы обезопасить себя от проблем, связанных с отключением электроэнергии и скачками в сети, следует использовать различные стабилизаторы со встроенными или подключаемыми аккумуляторами.

Особенности конструкции и принцип работы

Двухконтурные котлы Navien работают по стандартной для такого типа оборудования схеме. Теплообменники агрегата нагреваются за счет поглощения тепла, вырабатываемого при сжигании газа. Циркуляция воды и теплоносителя осуществляется с помощью насоса, встроенного в систему котла.

В камеру сгорания воздух подается принудительным способом через вентиляционную систему встроенного типа. Она забирает кислород через дымоход, монтируемый в модели с закрытой топкой.

Для увеличения продолжительности эксплуатации настенные котлы navien производятся из нержавеющей стали. Она надежно защищена от коррозии и выдерживает длительные термические нагрузки, а также резкие термические удары.

Конструкция котла

Конечно же, стоимость двухконтурных агрегатов существенно выше, чем цена одноконтурного прибора. Но не стоит забывать, что с помощью котла Навиен обеспечивается не только отопление в помещении, но еще и подача горячей воды.

Настенное устройство включает в себя следующие элементы:

  • Корпус.
  • Циркуляционный насос.
  • Горелку.
  • Теплообменник.

Схема подключения такого агрегата предельно проста — во время установки настенного котла вполне достаточно просто подсоединить все трубы к смонтированным смесителям, а затем подвести их к входу в систему отопления.

Все современные модели Навиен отличаются между собой устройством горелки. Если это приборы открытого типа, то они предусматривают обязательное подведение дымохода, функционирующего по принципу естественной тяги. Для горелки кислород забирается непосредственно из помещения, в котором расположен настенный котел. Поэтому владельцу придется обеспечить бесперебойный приток свежего воздуха.

Конструкция с закрытой горелкой предусматривает наличие коаксиального дымохода, через который подается кислород, а также выводятся продукты сгорания. Такой тип системы активируется путем создания принудительной тяги через вентиляционное отверстие между двумя трубами коаксиального дымохода, который выводится через стену на улицу. При этом конструкция располагается на высоте самого котла примерно в полутора метрах от уровня пола, что экономичнее по сравнению с дымоходом с естественной тягой.

Наиболее востребованные модели настенных котлов Навиен

Котел NAVIEN Ace TURBO Coaxial

Все модели двухконтурных газовых котлов торговой марки Навиен имеют как плюсы, так и минусы. Чтобы хоть немного разобраться в каждой линии, представленной производителем, следует ознакомиться с их характеристиками.

Газовые приборы Navien выпускаются в трех цветах — белом, серебряном и золотом. Их основное преимущество — компактные размеры и эстетичность, благодаря чему котлы могут устанавливаться в любом интерьере. Модельный ряд Navien Ace ранжируется по мощности приборов, которая колеблется в диапазоне от 9 до 35 кВт.

Вся продукция оснащена специальной системой, предотвращающей замерзание теплоносителя. Для этого в конструкции предусмотрен датчик, отвечающий за запуск насосов, когда температура снижается до +10 градусов.

Теперь подробнее о каждой представленной серии:

  • АТМО — газовые котлы оборудованы удобной системой естественного отвода образующихся паров. Конструкция такого агрегата была создана для работы в жестких условиях со значительными перепадами давления газа или колебаниями в газопроводе. Мощность изделий этой серии колеблется от 9 до 24 кВт в зависимости от модели. Такой мощности достаточно, чтобы нагреть теплоноситель в системе отопления до +80 градусов и горячую воду до +60 градусов с интенсивностью ее использования 10 литров в минуту.
  • НСН — этот модельный ряд является самым современным достижением производителя Навиен. КПД таких котлов способен достигать 110%. Подобные показатели являются результатом использования температуры выбрасываемых через дымоход паров. Нагретая влага конденсата собирается в теплообменнике, который и нагревает входящий поток воды. Кроме того, котлы этого модельного ряда оборудованы системой сбора конденсата, который содержит минимум вредных выбросов. В приборах предусмотрена система регулирования мощности работы, а значит, и контроль нагрева теплоносителя.
  • Ace Coaxial — настенные котлы такой серии обладают всеми достоинствами агрегатов Навиен. Они просты в эксплуатации, отличаются высокой степенью надежности и значительными показателями КПД. Для максимального удобства использования все приборы оснащены широким жидкокристаллическим дисплеем, отображающим техническую информацию устройства. Для удаленного контроля агрегат укомплектован пультом дистанционного управления со встроенным датчиком температур. Это дает возможность автоматически изменять настройки работы котла в зависимости от микроклимата в помещении, где находится пульт.

Об установке

Особенности установки

Установка всех моделей двухконтурных газовых котлов Навиен настенного типа — процедура незамысловатая и простая. Ведь к каждому агрегату этого производителя прилагается подробная инструкция. Поэтому все работы по его установке могут выполняться собственными силами или же специалистами из компаний, предлагающих услуги монтажа систем отопления.

Но не стоит забывать, что установка отопительного газового котла сопряжена с различными мероприятиями, которые проводятся только специалистами, контролирующими потребление газа. В любом случае вам придется приглашать работника газового предприятия, чтобы заключить договор обслуживания и получить разрешение на работу газового котла. В противном случае не избежать высоких штрафов, вплоть до запрета пользоваться газовой установкой.

Важный момент, который следует учесть — это необходимость рационального выбора системы удаления газов. В большинстве случаев для функционирования настенных котлов бренда Навиен всех модификаций может использоваться недорогой, но в то же время невероятно эффективный коаксиальный дымоход. Монтаж вытяжной системы допускается проводить не только вертикально, но и горизонтально.

Заключение

Настенные газовые котлы navien производятся в Японии и Корее, что является гарантией их надежности и безупречного качества. Они имеют несколько режимов управления, пульт на русском языке и много других мелочей, облегчающих процесс эксплуатации. Очень важным является тот факт, что даже при перепадах напряжения оборудование работает безупречно, безопасно и согласно самым высоким стандартам качества.

Газовые котлы Навьен - технические характеристики моделей Navien Ace, Prime, Deluxe

В настоящее время на рынке отопительного оборудования широкий выбор котлов, функционирующих на различных видах топлива. Газовые котлы пользуются большим спросом у пользователей. Для того, чтобы подобрать наиболее оптимальный вариант, владельцам домов и квартир приходится ознакомиться с большим количеством производителей. В статье мы рассмотрим, что представляет собой газовый котел Навьен и отметим его отличительные особенности.

Настенный газовый котел Navien ACE ATMO 13AN

О компании

В настоящее время южнокорейская компания Navien является одним из крупнейших мировых производителей, основной специализацией которого является создание газовых и дизельных котлов, которые применяются для бытовых условий.

Навьен работает по четырем основным принципам: устойчивое развитие, открытие этических ценностей для общества, экология и забота об окружающей природе и людях.

Свою деятельность компания начала в 1978 года, и с тех пор успешно функционирует. Почти за 40 лет описываемый производитель смог занять прочные позиции на рынке и завоевать доверие пользователей.

Корейские газовые котлы Navien — это недорогое, надежное, но в то же время простое в эксплуатации оборудование, которое имеет массу положительных отзывов потребителей.

Отзывы на котел Навьен Ace

Устройство и принцип функционирования

В конструкцию отопительного газового котла Навьен входит большое количество различных деталей и узлов. Именно поэтому, осуществляя выбор конкретной модели, следует узнать ее устройство и принцип работы.

Устройство котла Навьен Делюкс

Отопительные приборы, выпускаемые южнокорейским производителем, практически ничем не отличаются от итальянских, немецких и других европейских аналогов, в комплектацию которых входят уникальные компоненты. В продаже имеется настенный и напольный газовый котел Навьен. Рассмотрим основные элементы, которых входят в конструкцию прибора:

  1. Корпус, который выполнен из двух частей. На задней стенке размещены детали для установки и фиксации составляющих устройства, а также монтажные отверстия для крепления к стене. Передняя крышка выступает в роли защитного кожуха. На ней находится окно под манометр и элементы управления оборудованием.
  2. Водяной контур. Составными элементами данного узла являются несколько патрубков: для подачи холодной воды, выход отопительной жидкости из котла на подачу системы отопления, вход обратки с контура отопления, выход для подключения горячего трубопровода. Разводка водной магистрали внутри устройства изготавливается из нержавеющей стали. Имеется циркуляционный бачок, который обеспечивает беспрепятственное движение отопительной жидкости к водяному контуру. Компенсация избыточного давления осуществляется при помощи мембранного расширительного бака.

    Компания Navien комплектует выпускаемые газовые котлы элементами, которые производятся на мощностях компании. За счет этого себестоимость изделий намного ниже европейских аналогов, в который установлены узлы от различных производителей.

  3. Камера сгорания. Сюда входят: горелка, электроды для розжига и ионизации, которые подсоединяются к трансформатору поджига, коллектор форсунок горелки и непосредственно сам корпус камеры.
  4. Теплообменник, у двухконтурных агрегатов их два. Один служит для нагрева теплоносителя, циркулирующего по контуру отопления — основной. Другой обеспечивает дом горячей водой — вторичный. Первый находится непосредственно перед камерой сгорания, другой расположен в нижней части агрегата. Материал изготовления обоих теплообменников — нержавейка.
  5. Управление. Отопительные приборы Навьен имеют электронную систему управления.
  6. Защита. В конструкцию входят датчики для контроля температуры и протока отопительной жидкости, протока ГВС. Также в комплектацию входит автоматический воздухоотводчик, предохранительный клапан для аварийного сброса отопительной жидкости.

Принцип функционирования оборудования идентичен всем аналогам. Посредством системы управления выбирается нужный температурный режим для контура отопления и горячей воды. В основном теплообменнике осуществляется нагрев теплоносителя.

Больше информации о видах теплообменников для газовых котлов представлено в этой статье

Циркуляционный насос обеспечивает его движение по внутреннему трубопроводу к змеевику, который обеспечивает нагрев для горячего трубопровода и затем в отопительную систему.

Теплообменники, выполненные из нержавеющей стали. характеризуются более длительным сроком службы, чем обычные стальные или битермические.

Преимущества и недостатки газовых котлов Навьен

Плюсы:

  • интеллектуальное дистанционное управление — оно имеется в продвинутой линейке Smart Tok;
  • в конструкцию входят модулируемые горелки, благодаря которым обеспечивается бесшумный розжиг, плавная регулировка температуры в контуре и снижение термической нагрузки на внутренние узлы;
  • у агрегатов Navien, функционирующих на газу, есть голосовое сопровождение, за счет его их управление еще более удобное;
  • приборы приспособлены к отечественным эксплуатационным условиям, стабильно функционируют при колебаниях давления газа;
  • самодиагностика, благодаря которой в максимально короткие сроки владельцы получают сведения о сбоях и неполадках;
  • хорошее сочетание цена/качество;
  • широкий выбор моделей, выполненных в разных цветовых решениях;
  • ремонт обойдется недорого.

Минусы:

  • в процессе работы котлы издают шум;
  • для ремонта подойдут исключительно оригинальные комплектующие.

Модельный ряд котлов Navien

По количеству контуров выделяется: двухконтурный и одноконтурный газовый котел Навьен. Подразделяются агрегаты и по способу отвода продуктов горения:

  • атмосферные — здесь отвод продуктов сгорания и приток воздуха осуществляется за счет естественной циркуляции. Камера сгорания у таких приборов — открытая;
  • турбированные — здесь нагнетание воздуха и удаление продуктов горения происходит посредством приточно-вытяжного вентилятора. В таких моделях дымоход может быть как коаксиальным, так и раздельным. В первом случае вытяжная труба находится внутри приточного трубопровода.

Модели котлов выпускаются с различными показателями мощности: от 10 до 40 кВт. Отопительные прибор способны эффективно справиться с обогревом помещений, площадью от 30 до 400 м². При нагреве воды до температуры 25°С, производительность оборудования равна 7-23 л/мин, до 40°С — от 4 до 14 л/мин.

Автоматика, которая входит в комплектацию оборудования, дает возможность осуществлять забор горячей воды сразу в нескольких точках и при этом поддерживать заданный температурный режим.

Информацию об автоматике для газовых котлов вы найдете здесь

На российском рынке изделия компании Навьен представлена двумя марками Deluxe и Ace. В маркировке моделей указывается мощность — цифровое значение в кВт.

Агрегаты турбированного типа имеют буквенное обозначение типа дымохода: Е — Euro свидетельствует о коаксиальном виде, К — корейское исполнение, т.е. — раздельный.

Приборы с открытой в маркировке обозначаются индексом А — атмосферные.

Электронное управления оборудования снабжено защитным чипом, которые выполняет роль компенсатора перепадов и скачков напряжения в линиях электропередач до 30 %. Точно такая же технология используется в котлах немецкого производителя VaiLlant.

Prime

Навьен Прайм с погодозависимой автоматикой

Из всех изделий, выпускаемых компанией, именно в этой серии собраны наилучшие инновационные технологии. Агрегаты предназначены для отопления и снабжения дома горячей водой. Благодаря своей конструкции у данного устройства можно выделить следующие достоинства:

  • способен функционировать даже при минимальном давлении газа в 0,13 бар;
  • обеспечение горячим водоснабжением даже при значительном сокращении напора в водопроводных трубах;
  • встроенная система контроля работы прибора в зависимости от погоды. Для того, чтобы привести ее в активное состояние, нужно установить датчик на улице;
  • встроенный циркуляционный насос вступает в работу при снижении температуры в помещении до 5°С;
  • имеется функциональный жидкокристаллический дисплей;
  • хорошая защита от перепадов напряжения в сети — до 30% от стандартного значения. При этом котел продолжает функционировать, но внутренняя защита осуществляет подачу уже стабилизированного напряжения;
  • теплообменник из нержавейки, который снижает риск образования коррозии и отложений на поверхности.

Котлы представлены в диапазоне мощностей от 13 до 30 кВт.

Deluxe

Navien Deluxe Plus двухконтурный

Газовый котел Навьен Делюкс имеет все те же свойства, который были описаны в предыдущей модели. Помимо этого, стоит отметить, что здесь в комплектацию входит датчик давления воздуха APS, который экономит расход газа в процессе функционирования котла. Он осуществляет регулировку мощности воздушного потока, который образуется вентилятором. При этом он расположен таким образом, что риск попадания конденсата на поверхность сведен к нулю. Модели представлены диапазоном от 10 до 40 кВт.

Востребован у потребителей газовый котел Navien DELUXE 24K. Это агрегат настенного исполнения с закрытой камерой сгорания. Теплообменник здесь выполнен из стали, что скорее минус, чем плюс. Как понятно из названия, мощность здесь составляет 24 кВт, производительность контура горячего водоснабжения — до 13,8 л/мин.

В комплектацию входит электронное управление с системой диагностики и комнатным термостатом. Производительность данного газового котла — высокая, КПД доходит до 90 %.

ACE

В настоящее время газовые котлы Navien ACE являются самыми популярными у российских пользователей. Они также применяются для обеспечения ГВС и нагрева теплоносителя в отопительных системах.

Газовый котел Навьен Айс — очень надежный и имеет обширный функционал. Для того, чтобы обеспечить нормальное функционирование устройства, имеется несколько режимов работы.

  1. Ручной. Он дает возможность осуществлять регулировку температуры теплоносителя в трубах отопления. Диапазон — от 40°С до 80°С. При этом, в положении ниже 40°С активируется так называемый летний режим. Его можно использовать не только в летний период времени, но и при недостаточной температуре воды в контуре горячего водоснабжения при низких температурах на улице. Для того, чтобы принять комфортный душ или ванную можно перевести устройство в летний режим, тогда в приоритете в нагреве будет обеспечение горячим водоснабжением.
  2. Автоматический. Поддержание температуры в помещении от 10°С до 40°С.
  3. Таймер предоставляет возможность задавать временные промежутки работы котла (от 0 до 12 часов). При этом он функционирует по 30 минут в установленных интервалах. Температура 80°С.

Кроме турбированных конструкций Navien выпускает и отопительные котлы Atmo из серии Ace с открытой горелкой.

Двухконтурный газовый котел Navien ATMO 24AN изготовлен по классической конвекционной схеме и снабжен открытой камерой сгорания. При мощности в 24 кВт он снабжает теплом дом площадью 240 м², затрачивая на это до 2,47 м³.

Производительность ГВС доходит до 13,7 л/мин. Первичный теплообменник изготовлен из меди, вторичный — из прочной стали. При необходимости, оборудование можно перевести на работу на сжиженном газе.

Для того, чтобы прибор был удобен в управлении, к нему подсоединяются пульты дистанционного управления со встроенными термостатами (такой пульт идет в комплекте). Внутри них идет вся необходимая обвязка — расширительные бачки и циркуляционные насосы.

Поэтому газовые котлы Navien можно смело покупать и устанавливать.

Газовый котел Навьен азиатского производителя: преимущества и недостатки

Рынок отопительной техники представлен большим ассортиментом продукции от европейских, американских и азиатских брендов. Сравнительно недавно на рынке появился корейский бренд«Navien», который специализируется на производстве надежных и энергоэффективных газовых котлов и прочих отопительных приборов. Качество и функциональность этих котлов лишний раз свидетельствует о том, что Южная Корея – страна талантливых разработчиков, создающих инновационные технологии.

Линейка котлов

Самый первый газовый котел Навьен поступивший на отечественные рынки получил сдержанные отзывы потребителей. Люди отмечали, что внутренние элементы котла недостаточно надежны и подвержены протечкам. Учтя жалобы пользователей, компания исправила недочеты и сегодня газовые котлы Навьен – образец долговечности и бесперебойной работы.

В виду этого увеличилось число потребителей продукции от корейского бренда, и производитель принял решение расширить линейный ряд изделий. Если несколько лет назад отечественные покупатели могли приобрести лишь газовый котел Navien Ace инструкция по эксплуатации которого регламентировала порядок использования отопительного устройства, то сегодня на рынке доступны следующие варианты — это атмосферные, конденсационные и турбированные котлы.

Атмосферная серия

Главное отличие котлов этой серии состоит в особой конструкции открытой камеры сгорания газа. Серия объединила котлы, адаптированные под сложные условия работы. Например, атмосферный газовый котел Navien Atmo может работать с низким давлением газа в трубопроводах и минимальным давлением теплоносителя в контуре.

В линейке корейского бренда атмосферные газовые котлы Навьен отзывы о которых стоит прочесть перед приобретением, представлены моделями различной мощности.

В зависимости от потребностей в обогреве, потребитель может установить в жилище устройство с номинальной мощностью в 13, 16, 20 и 24 кВт.

Специфика данного котла заключается в возможности дистанционного управления температурными режимами и временем работы, достигнутой за счет оборудования котла выносным пультом. Стоит понимать, что устройство будет работать в системе отопления достаточно эффективно, если собственник будет соблюдать определенные рекомендации – не заполнять контур антифризом, следить за уровнем давления в системе и пр.

Рабочие характеристики котла представлены следующим образом:

  • предельная температура нагрева воды — 80°С;
  • КПД — 86 %;
  • рабочее давление – до 3 Бар.

Турбированная серия

Данная серия объединяет три категории товаров. Это котлы под маркой Deluxe, Prime и Smart TOK. В каждой группе присутствуют отопители различной мощности, разработанные для обогрева помещений с определенной площадью. Например, газовый котел Navien Deluxe Coaxial 24k отзывы о котором носят положительный характер – это настенный отопитель, рассчитанный на обогрев 240 кв. м.

В случае если газовый котел Навьен Делюкс 24 квт отзывы про который помогут составить мнение об эффективности работы, является слишком мощным для потребителя, он может обратить внимание на турбированные котлы с минимальной номинальной мощностью. Это может быть газовый котел Навьен 16 квт цена которого будет более доступной и может варьироваться в диапазоне 250-300 долларов. Такой котел обеспечит обогрев дома площадью до 120 кв. м.

Турбированный газовый котёл Навьен инструкция которого содержит информацию для потребителей, имеет ряд конструктивных отличий. Он оснащается закрытой камерой сгорания, в которую подача воздуха производится принудительным методом. Для этого используются вентилятор, производительность которого регулируется интегрированным контроллером.

Уличный воздух снаружи здания, с помощью коаксиального дымохода и вентилятора нагнетается в камеру сгорания с герметичными стенками. Благодаря использованию технологии принудительного нагнетания воздуха, корейским разработчиком удалось достичь превосходного КПД для всех турбированных котлов. Так, минимальное значение этого коэффициента составляет 92%.

Что касается особенностей комплектации, то любой газовый котел настенный Навьен с принудительной системой нагнетания воздуха оборудован расширительной мембраной, встроенным насосом для создания давления внутри сети, а также вторым теплообменником. Последний элемент расширяет функциональность котла и позволяет использовать второй контур для подачи горячей воды, используемой в бытовых нуждах. Как подключить индивидуальное отопление в квартире можно узнать здесь.

Конденсационная серия

Отопительные приборы данной серии отличаются наибольшей эффективностью работы. К ним относится настенный газовый котел Navien с аббревиатурой NCN и NCB. Особенность конструкции состоит в том, что теплообменник разработан производителем с возможностью собирать не только активное, но и пассивное тепло. Стальной нержавеющий теплообменник, установленный в газовый котел Навьен отзывы про который говорят о высоком КПД, отбирает скрытое тепло, выделяемое при горении газа.

В отличие от котлов турбированной и атмосферной серии, конденсационный газовый котел Навьен 24 квт цена которого может достигать одной тысячи долларов, обеспечит рациональное потребление ресурсов и откроет резервы для экономии в будущем. Несмотря на то, что стоимость котла высока, его установка в системе обогрева позволит добиться предельно высокого коэффициента полезного действия, составляющего 98% и снизить ежемесячные счета за потребление природного газа.

Напольные котлы

В отдельную группу товаров в линейке корейского бренда объединены напольные котлы. При этом котел газовый напольный Навьен производитель позиционирует в качестве универсального и производительного отопительного прибора, пригодного для обогрева различного типа зданий. Технические характеристики напольных котлов схожи с аналогичными показателями навесных атмосферных моделей, рассмотренных выше.

Отлаженность работы котлов из линейки

Покупая для дома котёл газовый двухконтурный настенный Навьен отзывы про который говорят об удовлетворенности потребителей качеством прибора, собственник может рассчитывать на то, что делает правильный выбор. Корейская отопительная техника производится с учетом малейших деталей и отличается приспособленностью к работе в сложных условиях.

Например, котел газовый двухконтурный настенный Навьен цена которого зависит от мощности, оборудуется системами, подготавливающими оптимальный состав газо-воздушной смеси. Добившись попадания в камеру определенного количества газа и воздуха, производители позволили котлам работать более эффективно. Подготовленная должным образом газо-воздушная смесь при сжигании отдает максимум тепла и позволяет рационально использовать ресурсы.

Корейские котлы отличаются соответствием экологическим требованиям и обеспечивают минимальное количество выбросов в атмосферу в процессе своей работы.

Они станут достойным выбором домовладельцев, которые хотят сделать свой личный вклад в заботу о сохранении планеты. Потребителям стоит учитывать, что при компактных габаритах корпуса, корейские котлы производят нужное количество теплоты и затрачивают для этого процесса минимальное количество газа и электричества.

Преимущества корейских котлов

Современные котлы отопления газовые настенные двухконтурные Навьен имеют ряд преимуществ. Перечень их довольно солидный и свидетельствует о том, что потребитель может купить котел газовый двухконтурный настенный Навьен и использовать его в качестве главного компонента отопительной системы дома.

К плюсам корейских котлов относится:

  1. простота эксплуатации;
  2. удобство регулирования режимов работы;
  3. возможность использования автоматики;
  4. адекватная цена;
  5. универсальная сфера применения;
  6. незамысловатый монтаж газового котла Navien своими руками при условии наличия специального комплекта оборудования.

Недостатки приборов

Как и любая сложная техника, газовые котлы Навьен технические характеристики которых говорят об особенностях применения прибора, имеют ряд особенностей. Так, для отечественных покупателей существенным минусом может стать запрет производителя на заливание в контур отопительной системы антифриза. Конструкция котла не рассчитана на взаимодействие с химическим раствором, поэтому система должна быть заполнена обычной водой. А как подготовить воду для системы отопления можно узнать из нашей статьи «Зачем необходима подготовка воды для системы отопления?».

Помимо того, что вода может быть жесткой и приведет к засорению радиаторов и клапанов, решение об отказе использования антифириза может привести к более серьезным последствиям — размораживанию системы в суровые морозы. Производитель попытался компенсировать этот недостаток внедрением в котлы специальной опции. Она представлена набором устройств, препятствующих промерзанию теплоносителя в зимний период.

Если не брать в расчет этот недостаток, который не является критичным для жителей южных регионов, то двухконтурный газовый котел Навьен характеризуется оптимальным сочетанием цены и потребительских качеств. Этот прибор является одним из самых достойных предложений, доступных на отечественном рынке отопительной техники и может стать базой для проектирования системы отопления квартиры, загородного домика или частных апартаментов.

Широкая линейка котлов, отличающихся мощностью, эффективностью и функциональностью позволяет подобрать отопительную технику в соответствии с индивидуальными потребностями покупателя и спецификой помещения, нуждающегося в отоплении.

Navien GA-17K White, Газовый напольный котёл Навьен

УСЛОВИЯ ОПЛАТЫ

Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Оплата производится на расчетный счет компании. Для Вашего удобства реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 компаний и физических лиц.

ЮР. ЛИЦАМ:
Платежными поручениями на расчетный счет на основании счета, договора, счет фактуры.

ФИЗ. ЛИЦАМ:
Платежными поручениями на расчетный счет через ближайшее отделение банка или личного кабинета банка клиента.

БЫСТРАЯ ДОСТАВКА И
УДОБНАЯ ОПЛАТА

В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, нами было принято принципиальное решение - доставка оборудования для клиента должна обходиться максимально легко и прозрачно.

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН
НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ

Быстрая
доставка
Доставка оборудования осуществляется до терминала транспортной компании в Вашем городе или по Вашему адресу
Страховка
грузов
Все грузы застрахованы. Берем на себя ответственность за все вопросы, связанные с доставкой оборудования
Оптимальные
сроки
Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки
Гарантия
поставки
В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новую поставку оборудования за свой счет

КАК ОСУЩЕСТВЛЯЕТСЯ
ДОСТАВКА ОБОРУДОВАНИЯ?

За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья. Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях.

Мы работаем с следующими
транспортными компаниями:
  • DPD (АО "Армадилло Бизнес Посылка")
  • ООО "Деловые линии"
  • ООО "ПЭК"
  • ООО "Азимут"
  • ООО "РАТЭК"
  • ООО "АвтоКотракт"

Оборудование будет доставлено до терминала транспортной компании в Вашем городе или по Вашему адресу. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашего удобства реализована система автоматических уведомлений о статусе груза.

Мы гарантируем - Ваш груз будет доставлен
точно по месту, вовремя, в целости и сохранности.

ДОСТАВКА В ЦИФРАХ

грузов застраховано на сумму

> 133 155 900 Р> 3 960 000 Р

наших клиентов сэкономлено
за счет доставки

За 2015 год грузы отправлены в 190 городов
России, Казахстана, Узбекистана

Устройство и сервис газового котла Navien Deluxe

___________________________________________________________________________

Двухконтурный газовый настенный котел Navien Deluxe 24k / 16k предназначено для отопления помещений на дачах, в коттеджах и загородных домах. производственные объекты.

Котел Navien Deluxe Coaxial 24k - представляет настенный агрегат с принудительной системой удаления продуктов сгорания (закрытая камера), с раздельным теплообменником из нержавеющей стали и дистанционным пультом управления.

Рис.1. Устройство настенного котла Navien Deluxe 24k / 16k

Вентилятор в сборе

Вентилятор обеспечивает подачу воздуха, необходимого для процесса горения, а также обеспечивает отвод оставшихся газов до и после процесса горения во избежание взрыва.

Операции по замене вентилятора:

- Удалите газовую трубу.

- Отсоедините шланг, соединяющий вентилятор и датчик давления воздуха.

- Вытащите два коннектора, соединяющих вентилятор с блоком управления.

- Выкрутите три винта крепления вентилятора.

- Сборку произвести в обратную установку.

Датчик по перегреву

Если температура воды в трубах превысит определенную температуру, то датчик по перегреву (биметаллический) блокирует работу горелки для защита котла Navien Deluxe Coaxial 24k / 16k и обеспечения безопасности пользователя.

Сервисное обслуживание: отсоедините коннектор от датчика по перегреву, используя мультитестер, измерьте сопротивление.

Если при комнатной температуре значение сопротивления меньше 0,3 Ом, это считается нормой. Если при комнатной температуре мультитестер показывает обрыв цепи, значит датчик по перегреву неисправен.

Работы по замене датчика перегрева:

- Выкрутите один винт из кронтштейна, на котором крепится датчик по перегреву.

- Удалите зажим на датчик по перегреву и отсоедините присоединенный к датчик по перегреву коннектор.

- После окончания работ произведите сборку.

Трансформатор розжига

Трансформатор розжига передает на главную горелку электрическую энергию в виде разряда высокого напряжения, который необходим для розжига.

Работы по техническому осмотру и замене трансформатора розжига котла Навьен Делюкс 24/16:

- Необходимо проверить через смотровое окно, происходит ли разряд.

- Проверить при помощи мультитестера нормальный выход напряжения из Контроллер при попытке розжига.

- Нормальный диапазон напряжения: 187 ~ 235В

- Отсоедините от трансформатора розжига коннектор питания.

- Сборку произвести в обратную установку.

Электроды розжига и ионизации

При помощи электрода, находящегося в модуле горелки, создается разряд для розжига.

Операции по техническому обслуживанию и разборке:

- Если отсутствует розжиг, проведите наблюдение через окошко контроля пламени, хороший ли разряд дает воспламенитель.

- Извлеките электрод и проверьте диапазон расстояния между электродами. воспламенителя. Нормальный диапазон: 3.5-4.5мм

- Если не проверить пламя, то это функцию функции невозможно мультитестером, необходимо наличие специального измерительного оборудования.

- Разберите трансформатор розжига.

- Отсоедините от электрода провод датчика пламени, выкрутите два крепежных винта из кронштейна для крепления электрода и извлеките электрод.

- После окончания работ произведите сборку.

Основной теплообменник

Основной теплообменник котла Navien Deluxe 24k / 16k абсорбирует тепло от сгораемого газа, выделяющегося горелкой, передает его к отопительным трубам и вторичному теплообменнику.

Работы по сервисному обслуживанию:

- Через окошко контроля пламените проведите визуальный осмотр на предмет утечек в теплообменнике.

- После разборки проведите визуальный осмотр на предмет засорений. известняковыми отложениями или коррозии между «ребрами».

Операции по замене теплообменника:

- Снять с котла газопровод, трасформатор розжига, вентилятор и датчик по перегреву.

- Соедините заземляющий провод, выкрутите винты выходного адаптера теплообменника и кронштейна, затем снимите камеру сгорания.

- Выкрутите восемь винтов, коллектор дымовых газов в верхней части камеры сгорания с теплообменником, иснимите коллектор дымовых газов.

- Выкрутите девять винтов, скрепляющих крышку камеры сгорания.

- Выкрутите шесть винтов, соединяющих теплообменник с корпусом камеры. сгорания.

- Сборку произвести в обратную установку. Обратите внимание на состояние керамического уплотнения на теплообменнике.

Циркуляционный насос

Циркуляционный насос передает нагретую в основном обменнике отопительную воду в отопительные трубы или к теплообменнику ГВС.

Работы по разборке насоса:

- Удалите сливную пробку, соединенную с насосом, и снимите соединительный коннектор.

- Удалить с насоса соединяющий зажим.

- Удалите гайку с трубки-входа отопительной воды, присоединенной к циркуляционному насосу.

- После окончания работ произведите сборку.

Газовый клапан

Газовый клапан регулирует количество газа, разрешенного к подаче в в соответствии со своим основным контроллером. А также, получая сигнал датчика, блокирует поступление газа в случае возникновения проблем с горением.

Проверка газового клапана на разрыв в электроцепи:

- При помощи тестера проверьте электроцепь на разрыв в 1-м и 2-м соленоидах клапана, на катушке модуляции.

- Оптимальное значение сопротивления на 1 и 2 соленоидных клапанах 5,5 кОм, на катушке модуляции 78 Ом.

- При помощи тестера измерьте напряжение, подаваемое на газовый клапан, подсоединив клеммы тестера к газовому клапану.

- Номинальное значение напряжения: 200 ± 20В.

- Если возникнут проблемы со значением напряжения, замените контроллер.

- Проверьте правильность работы газового клапана - открыт или закрыт соленоидный клапан, можно определить по характерному щелчку при подаче электропитания.

Работы по замене газового клапана:

- Удалите коннекторы, подключенные к газовому клапану, 1-му и 2-му соленоидным клапанам, а также к катушке модуляции

- Удалите газопровод.

- Выкрутите два винта из адаптера газового клапана в нижней части котла Навьен Делюкс.

- После окончания работ произведите сборку.

Трехходовой кран

В случае использования воды переключатель клапана обнаруживает поток, клапан перекрывает поток отопительной воды и изменяет ее поток в сторону теплообменника, позволяя пользоваться горячей водой. (Если прекратить использование горячей воды, то она начинает автоматически поступать в трубы отопления.)

Способ:

- Удалите циркуляционный насос.

- Отсоедините от контроллера коннекторы трехходового крана.

- Выкрутите винты, удалите трубные зажимы, а затем отсоедините трубы отопления.

- Удалите 2 винта из адаптера подачи отопительной воды в нижней части котла Navien Deluxe Coaxial 24k / 16k.

- После окончания работ произведите сборку.

Гидроузел датчика протока ГВС с краном подпитки в сборе

Гидроузел датчика протока ГВС с краном подпитки в сборе проводит мониторинг потока горячей воды и, посылая сигнал на контроллер к работе трехходового крана, контролирует функцию подачи горячей воды.При помощи крана подпитки можно вручную произвести подпитку воды в трубах.

Гидроузел датчика протока ГВС с краном подпитки в сборе также понижает давление воды, поступающей из зоны высокого давления, и, ограничивая поток, оптимизирует функции горячей воды.

Проведение технического обслуживания:

- При помощи мультитестера измерьте сопротивление гидроузла датчика протока ГВС с краном подпитки в сборе, как при включенной, так и отключенной горячая вода.

- Гидроузел протока ГВС с краном подпитки в сборе имеет аналогичные строение, форму и характеристики, что и датчик протока ОВ, поэтому метод проведения техобслуживания будет также идентичен.

Работы по замене:

- Удалите газопровод и газовый клапан.

- Соедините коннектор, соединяющий гидроузел датчика протока ГВС с контроллером.

- Удалите 2 винта адаптера части подачи ХВС в нижнем котла Navien Deluxe Коаксиальный.

- При помощи гаечного ключа раскрутите гайку, соединяющую гидроузел датчик ГВС с краном подпитки и подпиточную трубу.

- Удалите трубный зажим между теплообменником ГВС и гидроузлом датчика ГВС с краном подпитки, затем снимите гидроузел датчика ГВС с краном подпитки.

- Сборку произвести в обратную установку.

Датчик давления воздуха APS

Датчик давления воздуха в случае наличия избыточного давления в дымоходе или встречного ветра посылает сигнал на контроллер о необходимости прекращения подачи газа. Также проверяет количество воздуха для контроллера.

Электрическое напряжение датчика давления воздуха определяет частоту вращения вентилятора. Во время остановки вентилятора напряжение датчика давление воздуха составляет 0.3В DC.

Если напряжение упадет ниже 0.06В DC или произойдет короткое замыкание (выше 4.8В), по истечении 30 сек. после остановки вентилятора, котел Навьен Deluxe 24k / 16k выдаст ошибку работы датчика давления воздуха (Е27).

Метод замены:

- Отсоедините вентилятор в сборе.

- Соедините шланги и коннектор, прикрепленные к датчику давления воздуха.

- Выкрутите 2 винта, прикрепленных в нижней части котла.

- Во время присоединения шлангов желтый шланг следует подключить внизу, а белый вверху.

- После окончания работ произведите сборку.

Датчик температуры

Датчик температуры расположен внутри котла Навьен Делюкс 24/16, служит для измерения температуры и посылает соответствующие сигналы контроллеру.

Проведение технического обслуживания:

- Отсоедините коннектор от датчика температуры.

- Выставите мультитестер на измерение сопротивления и измерьте значение сопротивления с обеих сторон датчика температуры.

- Если значение сопротивления, измеренное у датчика температуры, не совпадает со стандартными значениями, температурный датчик следует заменить. (Если измерять сопротивление температурного датчика, держа его в руках, то значение сопротивления примерно 5 ~ 6 Ом будет считаться нормой.)

Операции по замене:

- Отсоедините коннектор от датчика температуры.

- Отверните 2 винта, закрепленных на датчике температуры, вытащите датчик и замените его.

- Сборку произвести в обратную установку.

Теплообменник ГВС

Во время пользования горячей водой вода системы отопления поступает из основной теплообменника к теплообменнику ГВС, где смешивается с хозяйственной водой, передавая ей тепло, тем самым позволяя использовать горячую воду, что является основной функцией данной детали.

Работы по замене:

- Извлеките гидроузел датчика протока ГВС с краном подпитки.

- Удалите трубный зажим между фитингом контура ГВС и теплообменником ГВС, а также 2 винта в нижней части котла, после чего снимите фитинг контура ГВС.

- Снимите 2 зажима в нижней части теплообменника ГВС и выньте его.

- Сборку произвести в обратную установку.

Коллектор с форсунками

Коллектор с форсунками поставет необходимое количество газа для горения котла Navien Deluxe 24к / 16к.

Проведение технического обслуживания - После разборки проводится визуальный осмотр отверстий форсунок на предмет закупоривания и наличие загрязнений.

Способ замены:

- Отсоедините коннектор, соединяющийся с трансформатором розжига.

- После отсоединения провода датчика пламени от электрода отсоедините провод заземления.

- Удалите четыре винта на газопроводе и снимите его.

- Удалите 11 винтов на передней крышке и 2 винта в верхней части камеры сгорания.

- Снимите датчик по перегреву и кронштейн датчика, затем уберите крышку камеры сгорания.

- Отсоедините коллектор с форсунками, удалив 2 крепежных винта.

- Извлеките коллектор с форсунками и замените его на новый.

- Замену коллектора с форсунками производите согласно модели котла Навьен Делюкс и разновидности форсунки.

- При замене необходимо поменять установочные значения MIN / MAX газового клапана.

- Сборку произвести в обратную установку.

Горелка в сборе

Основные особенности:

Кол-во выемок в зависимости от мощности:

- Navien Deluxe 13-24K: 8шт.
- Navien Deluxe 30K: 10 шт.
- Navien Deluxe 35-40K: 12 шт.

Материал выемки - Нержавеющая сталь

Метод замены:

- Выньте коллекторы с форсунками.

- Выкрутите два крепежных винта в горелке.

- Выньте горелку в собре и замените ее на новую.

- После окончания работ произведите сборку.

___________________________________________________________________________

___________________________________________________________________________

  • Неисправности котла АОГВ-23 ЖМЗ
  • Параметры и устройство газовых котлов АОГВ и АКГВ
  • Автоматика котла Baxi Luna-3 Comfort
  • Установка и монтаж котла Бакси Слим
  • Регулировки и сервисное обслуживание котла Беретта Чао
  • Определение кода ошибок и неисправностей котлов Rinnai
  • Ошибки и неисправности газового котла Термет
  • Значение кода ошибок и неисправностей котлов Вайлант
  • Определение неисправностей и ошибок котлов Висман
  • Вопросы по обслуживанию котлов Навьен
  • Вопросы по неисправностям дизельных котлов Китурами
  • Котлы Юнкерс - На вопросы пользователей настраивает мастера
  • На вопросы по котлам Electrolux отвечает специалистам
  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибка Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Как устроен газовый котел Navien Ace 13k?

Как устроен газовый котел Navien Ace 13k?

Котёл очень даже не плохой, работает как на отопление так и на горячей водой, пользователей.

Вот фотография с детальным описанием устройства котла Navien Ace 13k.

  1. Датчик температуры ОВ

  2. Датчик протока ОВ

  3. Расширительный бак

  4. Горелка

  5. Вторичный теплообменник

  6. Манометр

  7. Автоматический воздухоотводчик

  8. Трехходовой кран

  9. Циркуляционный насос

  10. Выход ОВ (подача)

  11. Фильтр ОВ

  12. Вход ОВ (обратка)

  13. Предохранительный сбросной клапан

  14. Коллектор дымовых газов

  15. Основной теплообменник

  16. Электроды розжига и ионизации

  17. Трансформатор розжига

  18. Вентилятор

  19. Электронная плата управления

  20. Газовый клапан

  21. Датчик протока ГВС

  22. Дифференциальное реле APS

  23. Подключение газа

  24. Подача ГВС

  25. Выход ГВС

Тут и комментировать особо не чего, всё устройство в деталях.

Заинтересовались Вы очень не плохим котлом.

Только то что страна производитель Южная Корея уже говорит о многом, корейцы славятся своей бытовой техникой.

Мало того в компании Navien, данный котёл называют одним из лучших в своей линейке газовых котлов.

Плюс ко всему котёл Navien Ace 13k. собран из комплектующих только южно-корейского и японского производства.

А это говорит о высочайшей надёжности котла.

Из особенности данного котла:

Настенный, двухконтурный (то есть работает как на отопление так и на разогрев горячей воды).

Камера сгорания закрытого типа, то есть можно и в установке установить (я об автономном отоплении), отдельная котельная ему не нужна. хотите можно и в ванной комнате его монтировать.

Ещё важный момент:

Котёл работает практически с любым теплоносителем, и даже с не очень качественным (загрязнённым).

Работает даже при экстремально низких "забортных" температурах, нестабильное напряжение в сети и это не остановит, то есть котёл адоптирован к Российским условиям на все 100%.

Котёл очень экономичный.

Ещё бы я отметил системы которая не допустит наличие замерзания теплоносителя в системе случись что.

Автоматически включается циркуляционный насос и теплоноситель "гоняется" по трубам, естественно вода в движении не замёрзнет в отличии от "стоячей".

Может работать и на природном и на сжиженном газе.

неисправности, ремонт своими руками, 02 ошибка, ошибка 03, ошибка 10

Ремонт бытового оборудования - дело затратное.Но не всегда обязательно вызывать мастера, во многих случаях обойтись своими силами. Рассмотрим инструкцию по ремонту газового котла Навьен.

Содержание статьи

Особенности и виды котлов Навьен

Навьен - отопительное оборудование корейского производства, популярное в России благодаря хорошему использованию цена / качество.

Вот основные конструктивные преимущества газовых агрегатов:

  • блок управления оснащен чипом-микропроцессором с функцией защиты автоматики от скачков напряжения;
  • автоматическое поддержание рабочего режима, много настроек;
  • большой срок службы;
  • могут работать на природном и сжиженном газе;
  • Применение давления теплоносителя до 0,1 бар без отказа оборудования;
  • система не промерзает в случае перебоев с газом. В обычной ситуации при падении температуры до +5 автоматически включается горелка. При невозможности розжига функционирует насос принудительной циркуляции, это не позволяет теплоносителю замерзнуть;
  • легкая интуитивно понятная регулировка режима.

Схема устройства газового котла Навьен.

Мощность газовых котлов. Навьен меняется в интервале 11-37 киловатт. В ассортименте бренда есть настенные (что такое котлы газовые для отопления дома настенные), напольные (напольные газовые котлы для отопления дома), конденсационные модели (что такое конденсационный котел), с открытыми и закрытыми камерами, а также дизельные агрегаты.Настенные котлы коррозиестойкими теплообменниками из высокоуглеродистой нержавейки.

Виды и причины неисправностей

Неисправности котла Навьен регистрирует автоматика. У каждой ошибки есть код, который выводится на дисплей. Разберем самые распространенные.

01Е. Перегрев. Может случиться из-за засора (проходной канал сужается), либо из-за неполадок циркуляционного насоса.

02. Низкий уровень теплоносителя, повреждение измерительного устройства.В первом случае завоздушена система. 02 также может свидетельствовать о поломке крыльчатки насоса, закрытом положения распределительного клапана, неисправности датчика протока.

03Е. Проблемы с горелкой: нет сигнала о пламени (виды газовых горелок для котлов отопления). Ошибка появляется, если нет подачи газа, не срабатывает розжиг, закрыт газовый кран, не работает датчик ионизации, а также, если отсутствует правильное заземление.

04Е - ложный сигнал о наличии огня или короткое замыкание в цепи датчика.

05Е-08Е. Нарушение цепи в измерителе температуры теплоносителя. Возможно повреждение контакта между датчиком и контроллером или короткое замыкание в этой зоне.

09Е - поломка вентилятора.

10Е - задымление. Тоже случается из-за проблем вентилятора (либо при плохом контакте датчика с вентилятором). Причиной может быть также засор дымохода или ветер в трубе (как правильно сделать дымоход для газового котла).

12Е - погас огонь в камере сгорания.

13Е - короткое замыкание в измерителе протока.

14Е - прекращена подача газа.

15Е - проблемы с платой управления.

16Е - перегрев.

17Е - неполадка DIP-переключателя.

18Е - перегрев устройства дымоудаления.

27Е - проблемы датчика воздушного давления.

Если котел шумит при работе, а на дисплее не высвечивается, причина может быть в накипи, затрудняющей проток теплоносителя. Котел шумит при перегреве, вскипании воды либо при плохом качестве теплоносителя.

Частая неисправность котла газового двухконтурного настенного Навьен - выход из строя крана-трехходовки (что такое котлы газовые для отопления дома настенные двухконтурные). Это происходит, в частности, когда закончился срок службы крана (обычно 4 года). В этом случае может пропасть горячая вода в контуре ГВС.

Устранение неполадок

Рассмотрим, как устранить основные неисправности газового котла. При ошибке 01 нужно тщательно осмотреть насос, проверить состояние крыльчатки, электрического блока, почистить фильтр, а также согнать грязь из системы.

Для устранения ошибок 02 котла Навьен следующие действия:

  • стравить воздух из системы;
  • померить давление;
  • проверить сопротивление на катушке насоса, убедиться, что нет короткого замыкания;
  • проверить положение распределительного клапана, открыть, если закрыт;
  • почистить флажок датчика.

Ошибка 03 котла Навьен часто высвечивается, если датчик пламени засорен. Его следует почистить.Серый налет на электроде счищается наждачкой с мелким зерном. При появлении 5 ошибки нужно проверить состояние участка цепи между датчиком и контроллером, при серьезных неполадках заменить датчик.

В случае ошибки 10 котла Навьен нужно
:

  • проверить исправность вентилятора, при невозможности ремонта заменить;
  • проверить контакты в трубках измерительного устройства;
  • прочистить дымоход.

При появлении 13 ошибки заменяют датчик.Шум в системе может исчезнуть после промывки теплообменника, иногда требуется его замена. Краны следует открыть полностью, температуру теплоносителя рекомендуется понизить.

Еще один важный момент в обслуживании газового котла Навьен: как заполнять систему после слива заново. Такая необходимость может быть после ремонта / замены системы или если теплоноситель был слит на то время, пока дом пустовал.

Перед началом заправки нужно обесточить приборы, перекрыть газ.Проверить положение вентилей, запорных и распределительных, открыть их по максимуму. Повернуть подпиточный кран (обычно внизу агрегата) налево. Закрыть, когда манометр покажет 1,2-2 бар. Если в результате заполнения сработает аварийный индикатор, воду сливают и все заново.

Заключение

Ремонт своими руками навесного котла Навьен во многих случаях возможен и допустим. Чтобы максимально продлить срок безотказного действия агрегата, при инструкции и эксплуатации системы отопления нужно следовать инструкциям производителя.

В профилактических целях необходимо использовать системы: газовым и водяным фильтром, преобразователем воды (магнитным, полифосфатным). Для защиты чувствительной электроники рекомендуется подключить котел через стабилизатор напряжения (что такое стабилизаторы напряжения для котлов отопления).

Видео о разборке котла Navien и очистке теплообменника.


Газовые котлы Навьен - технические характеристики моделей Navien Ace, Prime, Deluxe

В настоящее время на рынке отопительного оборудования широкий выбор котлов, функционирующих на различных время топлива.Газовые котлы пользуются большим спросом у пользователей. Для того, чтобы подобрать наиболее часто используемым владельцам домов и квартир вариант использовать с большими производителями. В статье мы рассмотрим, что представляет собой газовый котел Навьен и отметим его отличительные особенности.

Настенный газовый котел Navien ACE ATMO 13AN

О компании

В настоящее время южнокорейская компания Navien является одним из основных мировых производителей, основная специализация которого является созданием газовых и дизельных котлов, которые применяются для бытовых условий.

. Навьен работает по четырем алгоритмам устойчивого развития, открытия этих ценностей для общества, экологии и заботы об окружающей среде и людях.

Свою деятельность компания начала в 1978 года, и с тех пор успешно функционирует. Почти за 40 лет описываемый производитель смог занять прочные позиции на рынке и завоевать доверие пользователей.

Корейские газовые котлы Navien - это недорогое, надежное, но в то же время простое в эксплуатации оборудование, имеющее массу положительных отзывов потребителей.

Отзывы на котел Навьен Ace

Устройство и принцип функционирования

В конструкцию отопительного газового котла Навьен входит большое количество различных деталей и узлов. Именно поэтому, осуществляя выбор конкретной модели, следует узнать ее устройство и принцип работы.

Устройство котла, которым установлен Делюкс

Отопительные приборы, выпускаемые южнокорейским оборудованием, ничем не отличаются от итальянских, немецких и других европейских аналогов, в комплект входят уникальные компоненты.В продаже имеется настенный и напольный газовый котел Навьен. Рассмотрим основные элементы, которые входят в конструкцию прибора:

  1. Корпус, который выполнен из двух частей. На задней стенке размещены детали для установки и фиксации составляющих устройства, а также монтажные отверстия для крепления к стене. Передняя крышка выступает в роли защитного кожуха. На ней находится окно под манометр и элементы управления оборудованием.

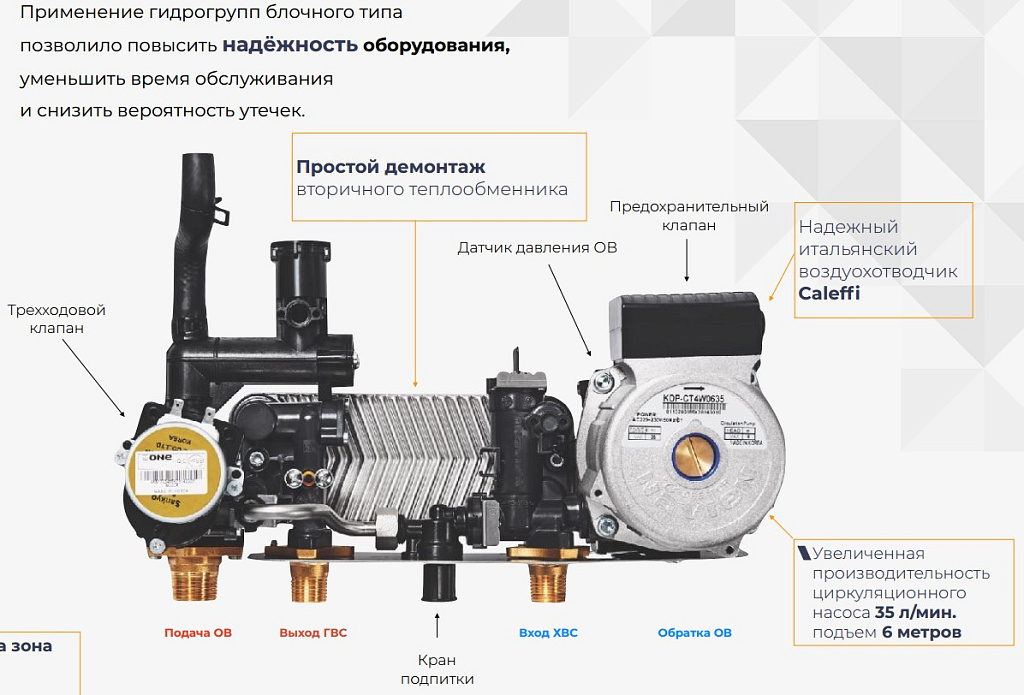

  2. Водяной контур. Составными элементами данного узла являются несколько патрубков: для подачи холодной воды, выходящей жидкости из котла на подачу системы отопления, вход, обратки с контура отопления, выход для подключения горячего трубопровода. Разводка водной магистрали внутри устройства изготавливается из нержавеющей стали. Имеется циркуляционный бачок, который обеспечивает беспрепятственное движение отопительной жидкости к водяному контуру. Компенсация избыточного давления осуществляется при помощи мембранного расширительного бака.

    Компания Navien комплектует выпускаемые газовые котлы, которые производятся на мощностях компании. За счет этого себесто аналоговых изделий, которые установлены узлы от различных производителей.

  3. Камера сгорания. Сюда входят: горелка, электроды для розжига и ионизации, которые подсоединяются к трансформатору поджига, коллектор форсунок горелки и непосредственно сам корпус камеры.
  4. Теплообменник, у двухконтурных агрегатов их два. Один служит для теплоносителя, циркулирующего по контуру отопления - основного. Другой обеспечивает дом горячей водой - вторичный. Первый находится непосредственно перед камерой сгорания, другой расположен в нижней части агрегата. Материал изготовления обоих теплообменников - нержавейка.
  5. Управление. Отопительные приборы Навьен имеют электронную систему управления.
  6. Защита. В конструкцию входят датчики для контроля температуры и протока отопительной жидкости, протока ГВС. Также в комплектацию входит автоматический воздухоотводчик, предохранительный клапан для аварийного сброса отопительной жидкости.

Принцип функционирования оборудования идентичен всем аналогам. Посредством системы управления выбирается нужный температурный режим для контура отопления и горячей воды.В основном теплообменнике осуществляется нагрев теплоносителя.

Больше информации о теплообменников для газовых котлов, представленных в этой статье

Циркуляционный насос обеспечивает его движение по внутреннему трубоду к змеевику, который обеспечивает нагрев для горячего трубопровода и в отопительную систему.

Теплообменники, выполненные из нержавеющей стали. характеризуются более длительным сроком службы, чем обычные стальные или битермические.

Преимущества и недостатки газовых котлов Навьен

Плюсы:

  • интеллектуальное дистанционное управление - оно имеется в продвинутой линейке Smart Tok;
  • в конструкцию входят модулируемые горелки, благодаря которому обеспечивается бесшумный розжиг, плавная регулировка температуры в контуре и снижении термической нагрузки на внутренние узлы;
  • у агрегатов Navien, функционирующих на газу, есть голосовое сопровождение, за счет его управления еще более удобное;
  • приборы приспособлены к отечественным эксплуатационным условиям, стабильно функционируют при колебаниях давления газа;
  • самодиагностика, благодаря которым в максимально короткие сроки владельцы получают сведения о сбоях и неполадках;
  • хорошее сочетание цена / качество;
  • широкий выбор моделей, выполненных в разных цветовых решениях;
  • ремонт обойдется недорого.

Минусы:

  • в процессе работы котлы издают шум;
  • для ремонта подойдут исключительно оригинальные комплектующие.

Модельный ряд котлов Navien

По количеству контуров выделяется: двухконтурный и одноконтурный газовый котел Навьен. Подразделяются агрегаты и способ отвода продуктов горения:

  • атмосферные - здесь отвод продуктов сгорания и приток воздуха осуществляется за счет естественной циркуляции.Камера сгорания у таких приборов - открытая;
  • турбированные - здесь нагнетание воздуха и удаление продуктов горения происходит посредством приточно-вытяжного вентилятора. В таких моделях дымоход может быть как коаксиальным, так и раздельным. В первом случае вытяжная труба находится внутри приточного трубопровода.

Модели котлов выпускаются с различными показателями мощности: от 10 до 40 кВт. Отопительные прибор способны эффективно справиться с обогревом помещений, площадью от 30 до 400 м².При нагреве воды до температуры 25 ° С, характеристики оборудования равны 7-23 л / мин, до 40 ° С - от 4 до 14 л / мин.

Автоматика, которая входит в комплект оборудования, предоставляет возможность осуществлять горячую воду сразу в нескольких точках и при этом поддерживать заданный температурный режим.

Информацию об автоматике для газовых котлов вы найдете здесь

На российском рынке продуктов компании представлены двумя марками Deluxe и Ace. В маркировке моделей указывается мощность - цифровое значение в кВт.

Агрегаты турбированного типа имеют буквенное обозначение типа дымохода: Е - евро свидетельствует о коаксиальном виде, К - корейское исполнение, т.е. - раздельный.

Приборы с открытой в маркировке обозначаются индексом А - атмосферные.

Электронное управление оборудованием снабжено защитным чипом, который выполняет роль компенсатора перепадов и скачков напряжения в линиях электропередач до 30%. Точно такая же технология используется в котлах немецкого производителя VaiLlant.

Prime

Навьен Прайм с погодозависимой автоматикой

Из всех изделий, выпускаемых компанией, именно в серии собраны наилучшие инновационные технологии. Агрегаты предназначены для отопления и снабжения дома горячей водой. Благодаря своей конструкции у данного устройства можно получить следующие достоинства:

  • способен функционировать даже при минимальном давлении газа в 0,13 бар;
  • обеспечение горячим водоснабжением даже при значительном сокращении напора в водопроводных трубах;
  • встроенная система контроля работы прибора в зависимости от погоды. Для того, чтобы привести ее в активное состояние, нужно установить датчик на улице;
  • встроенный циркуляционный насос вступает в работу при снижении температуры в помещении до 5 ° С;
  • имеется функциональный жидкокристаллический дисплей;
  • хорошая защита от перепадов напряжения в сети - до 30% от стандартного значения. При этом котел продолжает функционировать, но внутренняя защита осуществляет подачу уже стабилизированного напряжения;
  • теплообменник из нержавейки, который снижает риск образования коррозии и отложений на поверхности.

Котлы представлены в диапазоне мощностей от 13 до 30 кВт.

Deluxe

Navien Deluxe Plus двухконтурный

Газовый котел Навьен Делюкс имеет все те же свойства, которые были на предыдущей модели. Помимо этого, стоит отметить, что здесь в комплектацию входит датчик давления воздуха APS, который экономит расход газа в процессе функционирования котла. Он осуществляет регулировку мощности воздушного потока, который образует вентилятором. При этом он расположен таким образом, что попадания конденсата на поверхность сведен к нулю. Модели представоном от 10 до 40 кВт.

Востребован у потребителей газовый котел Navien DELUXE 24K. Это агрегат настенного исполнения с закрытой камерой сгорания. Теплообменник здесь выполнен из стали, что скорее минус, чем плюс. Как понятно из названия, мощность здесь составляет 24 кВт, производительность контура горячего водоснабжения - до 13,8 л / мин.

В комплектацию входит электронное управление с системой диагностики и комнатным термостатом.Производительность данного газового котла - высокая, КПД доходит до 90%.

ACE

В настоящее время газовые котлы Navien ACE - самые популярные у российских пользователей. Они также применяются для обеспечения ГВС и системы теплоносителя в отопительных системах.

Газовый котел Навьен Айс - очень надежный и имеет обширный функционал. Для того, чтобы обеспечить нормальное функционирование устройства, имеется несколько режимов работы.

  1. Ручной.Он дает возможность осуществлять регулировку температуры теплоносителя в трубах отопления. Диапазон - от 40 ° С до 80 ° С. При этом, в положении ниже 40 ° С активируется так называемый летний режим. Его можно использовать не только в летний период времени, но и при недостаточной температуре воды в контуре водоснабжения при низких температурах на улице. Для того, чтобы обеспечить комфортный душ или ванную тогда устройство, можно перевести в летний режим, в первую очередь в нагреве будет горячим водоснабжением.
  2. Автоматический. Поддержание температуры в помещении от 10 ° С до 40 ° С.
  3. Таймер дает возможность задавать временные промежутки работы котла (от 0 до 12 часов). При этом он функционирует по 30 минут в интервалах. Температура 80 ° С.

Кроме турбированных конструкций Navien выпускает и отопительные котлы Atmo из серии Ace с открытой горелкой.

Двухконтурный газовый котел Navien ATMO 24AN изготовлен по классической конвекционной схеме и снабжен внутренней камерой сгорания. При мощности в 24 он снабжает теплом дом площадью 240 м², затрачивая на это до 2,47 м³.

Производительность ГВС доходит до 13,7 л / мин. Первичный теплообменник изготовлен из меди, вторичный - из прочной стали. При необходимости, оборудование можно перевести на работу на сжиженном газе.

Для того, чтобы прибор был удобен в управлении, к нему подключены пульты дистанционного управления со встроенными термостатами (такой пульт идет в комплекте). Внутри них идет вся необходимая обвязка - расширительные бачки и циркуляционные насосы.

Поэтому газовые котлы Navien можно смело покупать и устанавливать.

Схемы подключения котлов и инструкции котлов Navien.

Цена

от

до

Название:

Артикул:

Текст:

Выберите категорию: Все Комплекты охранных сигнализаций »Сигнализация для дачи »Сигнализация для дома »Сигнализация в квартире »Сигнализация для гаража »Сигнализация для котла GSM-сигнализация »Приборы без датчиков »Беспроводная сигнализация »Проводная сигнализация 3G-MMS-сигнализация Дистанционное управление котлами »Gsm модули для котлов »Термостат для котлов »Сигнализация для котлов »Подключение котлов »» АРИСТОН »» »Схемы подключения котлов Ariston »» AEG »» »Схемы подключения котлов AEG »» АЛЬФАТЕРМА »» »Схемы подключения котлов Alphatherm »» БАЛТУР »» »Схемы подключения котлов Baltur »» БАКСИ »» »Схемы подключения котлов Baxi »» БЕРЕТТА »» »Схемы подключения котлов Beretta »» BOSCH »» »Схемы подключения котлов Bosch »» БИАСИ »» »Схемы подключения котлов Biasi »» БУДЕРУС »» »Схемы подключения котлов Buderus »» ШАФФОТЕ »» »Схемы подключения котлов Chaffoteaux »» ДЕ ДИЕТРИХ »» »Схемы подключения котлов De Dietrich »» ЭЛЕКТРОЛЮКС »» »Схемы подключения котлов Electrolux »» ФЕРРОЛИ »» »Схемы подключения котлов Ferroli »» ИММЕРГАЗ »» »Схемы подключения котлов Immergas »» КИТУРАМИ »» »Схемы подключения котлов Kiturami »» КОСПЕЛ »» »Схемы подключения котлов Kospel »» ЛАМБОРГИНИ »» »Схемы подключения котлов Lamborghini »» НАВИЕН »» »Схемы подключения котлов Navien »» РИННАИ »» »Схемы подключения котлов Rinnai »» РОДА »» »Схемы подключения котлов Roda »» ВАТТЕК »» »Схемы подключения котлов Wattek »» ТЕРМЕТ »» »Схемы подключения котлов Termet »» ТЕРМОНА »» »Схемы подключения котлов Thermona »» САВИТР »» »Схемы подключения котлов Savitr »» ТИТАН »» »Схемы подключения котлов Titan »» VAILLANT »» »Схемы подключения котлов Vaillant »» ВИССМАНН »» »Схемы подключения котлов Viessmann »» ВОЛК »» »Схемы подключения котлов Wolf »» РЭКО »» »Схемы подключения котлов РЭКО Защита от протечки воды »Датчики протечки воды »Комплекты от протечек воды »Электроприводы для крана воды Защита от утечки газа »Датчики утечки газа »Электроклапаны для газа »Шаровой электропривод для газа GSM модули Управление шлагбаумом Проводные датчики »Охранные датчики »» Датчик двери »» Датчики движения »» Датчики вибрации »» Датчики разбития стекла »Пожарные датчики »Датчики протечки воды »Датчики утечки газа Беспроводные датчики »Охранные датчики »» Датчики движения »» Датчики двери »» Тревожная кнопка »Пожарные датчики »Датчики протечки воды »Датчики утечки газа »Датчик температуры »Радиобрелоки »Прочие датчики Охрана периметра »Датчики движения уличные »Периметральные датчики Дополнительное оборудование »Антенны »Видеокамеры »Источники питания »Кабели, провода, разъемы »Клавиатуры »Ключи и считыватели »Микрофоны и динамики »Пульты для сигнализации »Сирены, оповещатели »Силовые Реле »Термодатчики »Электроприводы и клапаны »Умные розетки Радиореле и беспроводное реле

Производитель: ВсеAccordTecAMCAxycamBugatti (Италия) CORNETDallas SemiconductorsDS-SystemESVIFOXGSNHiQ-ElectronicsHiWatchJ2000JablotronJSB-SystemsOubaoPower LaiPrimePROXISCCTVPyronixRViSmartecSTELBERRYАВАРКОАккумуляторы (Тайвань) Аргус спектрБастионДуалтекИПРоКомплектСтройСервисКомтидМагнито-контактМикроКомСервиспаритетПолисервисПремьер ГруппРадийРиэлтаРубежСибирской АрсеналТекоЭлектронмашЭлектротехника и

Автоматики

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Газовый котел «Навьен» - модельный ряд и отличительные особенности

Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция - газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:

  • Отопительные агрегаты настенного и напольного исполнения.
  • Одноконтурные и двухконтурные модели.
  • С открытой и закрытой камерами сгорания.
  • Достаточно широкий выбор по позиции мощности.

Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основной раздел на настенные и напольные конструкции.

Модель Navien Ace

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали эксплуатировать настенные газовые котлы «Навьен». А это:

  • Низкое давление в газовых магистралях, особенно это отличались трубопроводы, построенные поу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
  • Нестабильное давление в системе водопровода.
  • Все время происходящие перепады в системе электроснабжения.
  • Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российскими условиями эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

  • Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
  • Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для этого показателя равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара.Представляете, какая большая разница. Уже многие котлы отказываются работать, «корейцу» даже более низкое давление ни почем.
  • В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
  • В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже + 5 ° С, циркуляционный насос, который установлен внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

Устройство котла

По сути, это миниатюрная котельная, где есть все: насос, расширительный бак, блок автоматики и всевозможная запорная арматура.Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность отличается в пределах от 9 до 16 кВт, или Navien Ace 40k мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогрева здания.

Давайте перечислим некоторые общие технические характеристики.

Технические характеристики Показатель
КПД 90-92%
Температура теплоносителя 40-80 ° С
Давление теплоносителя 0,6-3,0 бар
Температура воды в системе ГВС 30-60 ° С
Давление в системе ГВС 0,3-8,0 бар
Габаритные размеры 695 × 440х265 мм

Схема установки

Принцип работы

Если говорить о том, как работают настенные модели, никаких особых отличительных правил здесь нет.Это стандартная классическая схема, где используется горелка, камера сгорания и теплообменник.

Внимание! Чтобы повысить технические и эксплуатационные характеристики теплообменника, изготавливаем его из нержавеющей стали. Это, во-первых, увеличивает срок его службы, а, во-вторых, дает возможность организовать большой сбор энергии, ведь известно, что нержавейка обладает высокой теплопроводностью.

Основная масса моделей настенных агрегатов - это котлы с закрытой камерой сгорания.Поэтому эти приборы обеспечиваются турбонадувом и коаксиальным дымоходом.

Конденсационные модели

Самая современная модельная линейка представлен котлами «Navien NCN». Это конденсационные агрегаты с высоким коэффициентом полезного действия, доход до 110%. Не будем здесь говорить обо всех достоинствах конденсационных котлов. Просто необходимо отметить, что южнокорейская корпорация не отстает от современных тенденций в сфере отопительного оборудования. И на рынке она представляет свою модель, которая, как показала практика, ничем не уступает котлам других марок.

В системе отопления дома

Напольные модели

В этой категории хотелось бы поговорить о новой модели, которая появилась на рынке не так давно. Это газовый напольный котел «NAVIEN» GA / GST. В чем его особенность:

  • Для своего исполнения это очень даже компактное устройство с небольшим весом. В его корпусе есть и камера сгорания, и теплообменник, и водогрейный бак.
  • Выходные патрубки для отопления и системы ГВС выходят с двух сторон.Есть возможность провести подключение трубопроводов как справа, так и слева. Это упрощает монтажный процесс.
  • Производитель подошел по-современному к внешнему оформлению прибора. Дизайн выполнен в серебристо-золотых тонах, так что он собой может спокойно украсить любой интерьер помещения.
  • В конструкции используется бесшумно работающая горелка.
  • Эту модель можно подключать как к существующему дымоходу здания, так и к вновь созданному через стенку.
  • Хорошо работает система антизамерзания. При температуре теплоносителя + 10 ° С начинает работать циркуляционный насос в постоянном режиме. Если температура падает ниже + 5 ° С, включается горелка. Она будет работать до тех пор, пока теплоноситель не нагреется до + 21 ° С.
  • В системе электроснабжения установлен чип (SMPS) с микропроцессором, который отвечает за скачки напряжения. Это устройство скрывает скачки до 30%, начиная от номинала в 230 вольт. При этом работает газовый котел. Навьен без неисправностей, что продлевает срок его эксплуатации.
  • Отопительным агрегатом можно управлять и дистанционно, для этого в его комплектацию входит пульт управления с цифровым дисплеем, который специально подсвечивается. Кстати, пульт полностью русифицирован. Управлять работой котла можно и на внешней панели, которая установлена ​​на корпусе установки.
  • Как и настенные приборы, напольный вариант работает и на магистральном газе, и на сжиженном.

Напольный вариант

К каждому газовому котлу «Навьен» прилагается инструкция, по которой можно ознакомиться с принципом работы системы, с функциональностью, с видами и схемами подключения. Но устанавливать котел и его настраивать самостоятельно мы вам не советуем. Это достаточно сложное устройство в плане автоматики и электроснабжения. Корпорация постаралась организовать сервисные службы, которые придут вам на помощь по первому вашему требованию.

Необычный дизайн

Заключение по теме

Итак, подведем итог всему вышесказанному. Газовые котлы от корейского производителя сегодня популярны по двум основным причинам: первое - невысокая приемлемая цена оборудования, второе - отличные технические характеристики установок.И, как показывает жизнь. Что и добивалась компания «Kyung Dong Navien Co».

Navien GA-17K Белый, Газовый напольный котёл Навьен

УСЛОВИЯ ОПЛАТЫ

Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Оплата производится на расчетный счет компании.Для Вашей реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 компаний и физических лиц.

ЮР. ЛИЦАМ:
Платежными поручениями на расчетный счет на основании счета, договора, счет фактуры.

ФИЗ. ЛИЦАМ:
Платежными поручениями на расчетный счет через отделение банка или личную кабинета банка клиента.

БЫСТРАЯ ДОСТАВКА И
УДОБНАЯ ОПЛАТА

В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, было принято принципиальное решение - доставка оборудования для клиента обходиться максимально легко и прозрачно.

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН
НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ

Быстрая
доставка
Доставка оборудования осуществляется до терминала транспортной компании в вашем городе или по Вашему адресу
Страховка
грузов
Все грузы застрахованы. Берем на себя ответственность за все вопросы, связанные с доставкой оборудования
Оптимальные
сроки
Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки.
Гарантия
поставки
В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новое поставку оборудования за свой счет.

КАК ОСУЩЕСТВЛЯЕТСЯ
ДОСТАВКА ОБОРУДОВАНИЯ?

За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья.Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях.

Мы работаем с помощью
транспортными компаниями:
  • DPD (АО "Армадилло Бизнес Посылка")
  • ООО "Деловые линии"
  • ООО "ПЭК"
  • ООО "Азимут"
  • ООО "РАТЭК"
  • ООО "АвтоКотракт"

Оборудование будет доставлено до терминала транспортной компании в вашем городе или по Вашему адресу. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашей удобства реализована система автоматических уведомлений о статусе груза.

Мы гарантируем - Ваш груз будет доставлен
точно по месту, вовремя, в целости и сохранности.

ДОСТАВКА В ЦИФРАХ

грузов застраховано на сумму

> 133 155 900 Р> 3 960 000 Р

наших клиентов сэкономлено
за счет доставки

За 2015 год грузы отправлены в 190 городов
России, Казахстана, Узбекистана

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
