Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

  • горелка газовая;
  • механизм регулирования подачи газа;
  • теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Важно! В помещениях, где устанавливается газовый котел, обязательно нужна постоянно действующая вытяжная вентиляция. Особенно это важно для атмосферных моделей.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

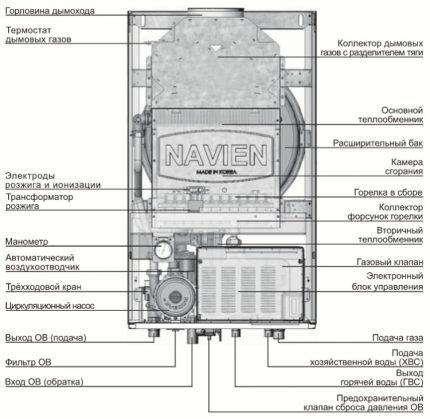

Устройство газового двухконтурного котла Навьен

Характеристики с технической стороны

На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:

  1. Камеры сгорания любого типа – как открытого, так и закрытого.
  2. Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
  3. Двухконтурная модификация дает возможность нагревать воду для системы ГВС.
  4. Теплообменники изготовлены из нержавеющей стали.
  5. Для работы котлов могут применяться и сжиженный, и природный газ.
  6. Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
  7. Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.

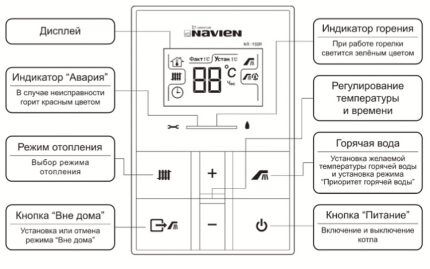

  8. Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
    • на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
    • на дисплей выдается информация о возникших неполадках в работе узлов;
    • кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
    • встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.

В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.

Как правильно подключить газовый котел Навьен



Особенности монтажа

Перед покупкой газового котла необходимо:

  1. Подготовить место для установки. Для атмосферных аппаратов требуется отдельная комната, размером не менее 2х2 м, имеющая вытяжную вентиляцию.

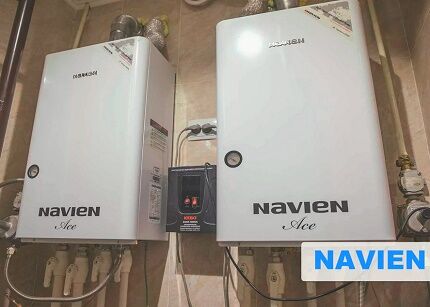

  2. Электропитание устройства должно осуществляться от стабилизатора, подключенного к автоматическому выключателю или розетке, имеющей возможность аварийного отключения.
  3. Корпус котла требуется заземлять, поэтому нужно подвести к месту установки заземляющий провод.
  4. Стену, где будет висеть устройство, если она огнеопасна, нужно обшить негорючим материалом.

После приобретения котла встает непростая задача его подключить. Заводская инструкция по эксплуатации рекомендует привлечь для этого специалиста авторизованного сервисного центра.

Но если у вас есть навыки работы с трубами и кранами, можно попробовать повесить на стену и подключить аппарат самостоятельно. В заводской инструкции про это все подробно написано.

Но не нужно забывать, что при любом варианте вам нужно будет вызвать специалиста газовой службы для заключения договора на обслуживание и получения специального разрешения на работу газового оборудования.

Важно! Самовольное подключение газа к котлу грозит штрафными санкциями и даже привлечением к уголовной ответственности.

Настенный котел Навьен

Преимущества и недостатки котлов Навьен

Внимательное изучение моделей разных компаний позволяет сделать вывод, что газовый котел фирмы Навьен имеет немало преимуществ над изделиями конкурентов. А именно:

  • хорошее качество по относительно низкой цене;
  • большое число сервисных центров по их обслуживанию;
  • на предприятиях компании действуют жесткие механизмы контроля качества;
  • теплообменники изготовлены из высококачественной нержавеющей стали, что обеспечивает большой срок их службы;
  • наличие датчика температуры воздуха, встроенного в выносной блок управления;
  • защита от перепадов напряжения в электросети;
  • очень большой выбор моделей;
  • недорогие запасные части.

Недостатков заметно меньше:

  1. шумы и глухие стуки при работе;
  2. для замены вышедших из строя деталей подходят только фирменные запчасти.

Преимущества газовых котлов Навьен

Отзывы покупателей

  1. Николай В. «При выборе для себя газового котла я перечитал кучу отзывов об этих агрегатах. Мне понравились отзывы на газовый котел Навьен. Кроме жалоб на периодические глухие постукивания, о других недостатках почти ничего. Ну и решился я взять Навьен. Скажу кратко – не пожалел».
  2. Андрей О. «Взял себе для дачи Навьен Делюкс Коаксиал 20к. Площадь комнат – около 80 кв. м, тепла хватает с запасом даже при минус 25 на улице. Теперь ни печь топить не надо, ни дрова колоть – красота! Шумит немного, но я его в кухне повесил – если дверь закрыта, в спальнях его и не слышно почти».
  3. Олег Х. «Приобрел Навьен Делюкс по совету коллеги. Первое, что сразу мне понравилось в этом котле, – это его цена. По сравнению с другими фирмами разница ощутимая. Ну а из функций больше всего я доволен режимом отопления с регулированием температуры в комнатах. Недостатков пока не заметил».

В заключение

Сравнивая технические характеристики и цены газовых котлов различных производителей, а также учитывая отзывы их владельцев и специалистов, можно сделать вывод, что аппараты южнокорейской кампании Навьен являются более предпочтительным выбором по соотношению цена-качество. Некоторые продавцы даже объявили газовый котел Навьен модели Делюкс хитом продаж.

инструкция по ремонту, его устройство, настройка и описание всех возможных ошибок и их устранение

0

Газовые котлы южно-корейской фирмы Navien хорошо знакомы российским пользователям.

Они обладают оптимальным сочетанием цены и качества, адаптированы к российским климатическим и технологическим условиям.

Стоимость оборудования Navien вдвое ниже, чем у европейских аналогов.

Производитель позаботился о том, чтобы котлы выдерживали перепады или низкое давление воды, газа, самостоятельно компенсировали до 30% падения напряжения в сети электрического тока.

Рассмотрим технологию настройки и методы устранения наиболее распространенных ошибок, возникающих при работе агрегатов.

Содержание статьи

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

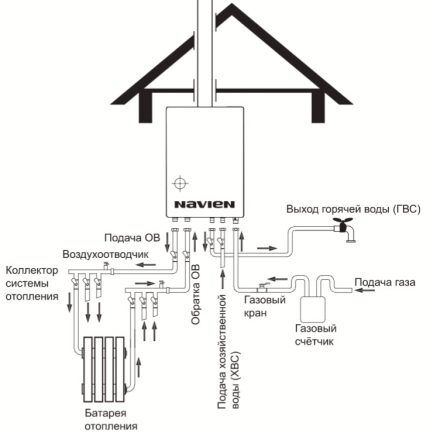

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО!

Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.

3

Как правильно отрегулировать и запустить

Порядок действий:

  • Процедура запуска котла начинается с наполнения водой. Газовые двухконтурные агрегаты не нуждаются в установке дополнительных устройств, поэтому надо просто открыть вентиль подпитки и довести давление до 1,5-2 Ат.
  • После этого вентиль закрывается, в системе и на самом агрегате удаляются воздушные пробки, для чего используются краны Маевского на радиаторах и воздушный клапан в котле.
  • Затем надо сбросить воздух с циркуляционного насоса. снимается кожух, включаются регуляторы нагрева воды. Появляются специфические звуки, свидетельствующие о работе системы. На насосе понемногу откручивается винт посередине, до появления воды. Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.
  • Как только циркуляционный насос будет приведен в рабочее состояние, произойдет электронный запуск горелки и начнет функционировать система нагрева ОВ.

На этом процедура первичного запуска и регулировки завершается.

3

Инструкция по эксплуатации

Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.

От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.

Кроме того, пользователь определяет режим работы — летний или зимний:

  • Летний режим определяется только нагревом ГВС.
  • Зимний режим запускает систему отопления одновременно с подачей ГВС.

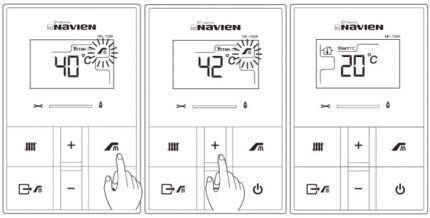

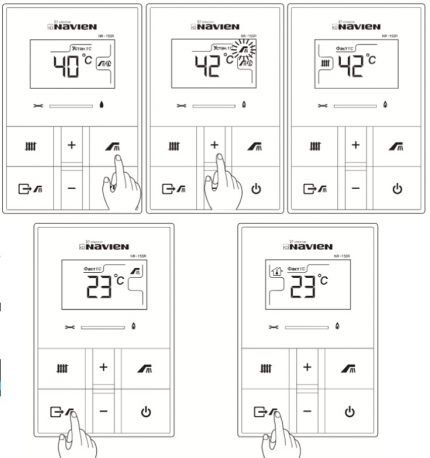

На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка).

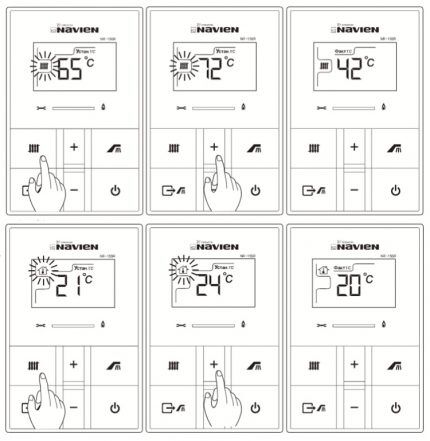

Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования. Регулировка температуры ОВ производится при мигающем значке радиатора.

Если он горит ровно, дисплей показывает существующую температуру. Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.

Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.

6

Запуск самодиагностики

Система самодиагностики котлов Navien функционирует постоянно и в отдельном запуске не нуждается.

Вероятность отказа того или иного узла существует в любое время, поэтому датчики подают сигналы о состоянии определенных элементов в режиме 24/7, не останавливаясь никогда.

Если датчик по каким-либо причинам прекращает работать, на дисплее тотчас загорается соответствующий код ошибки. Это важная функция, способствующая сохранению работоспособности и своевременному устранению возникших неполадок.

8

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Код ошибки Тип неисправности
Е01-02 Отсутствие теплоносителя в системе (сбой работы датчика протока)
Е03 Отсутствие пламени
Е04 Ложное свидетельство о наличии пламени (пробой искры на датчик)
Е05 Обрыв датчика температуры ОВ
Е06 КЗ датчика температуры ОВ
Е07 Обрыв датчика температуры ГВС
Е08 КЗ датчика температуры ГВС
Е09 Отказ вентилятора
Е10 Сбой в работе системы дымоудаления
Е13 КЗ датчика протока ОВ
Е15 Неисправность или отказ платы управления
Е16 Превышение допустимой температуры нагрева котла
Е18 Перегрев датчика дымоудаления
Е27 КЗ или обрыв датчика давления воздуха

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

Часто встречающиеся неисправности и их устранение

Рассмотрим основные способы устранения возникших ошибок:

Е 01-02

Эта ошибка свидетельствует о перегреве оборудования из-за отсутствия ОВ в системе. Решение проблемы состоит в прочистке трубопроводов или проверке насоса. Как вариант, необходимо удалить воздух из системы (в первую очередь, из насоса).

Е 03

Производится проверка на работоспособность датчика наличия пламени. Очистка электродов воспламенения.

Также необходимо проверить наличие газа в магистрали или баллонах.

Е 05

Неисправность датчика температуры устраняется проверкой его состояния. Производится измерение сопротивления датчика при определенной температуре. Если показания соответствуют эталонным, необходимо прочистить контакты.

Если показания датчика не соответствуют табличным значениям, требуется замена на новый, работоспособный экземпляр.

Е 09

Прежде всего следует измерить сопротивление на обмотках вентилятора, которое должно составлять 23 Ом.

Проверить, имеется ли электропитание на клеммах. Если обнаружены серьезные неполадки, производится полная замена вентилятора.

Е 10

Чаще всего, проблема кроется в самом датчике. Необходимо проверить его состояние, почистить контакты, при необходимости — заменит

Е 13

Датчик протока нередко залипает из-за засорения исполнительного механизма мелким мусором, известковыми отложениями и т.п. Если очистка датчика не дает ожидаемого результата, проверяется возможный пробой на плату управления.

При отсутствии результата производится замена датчика.

Е 16

Перегрев котла может иметь несколько причин, наиболее распространенной из которых является засорение теплообменника и слабый проток ОВ. Защита срабатывает при 98°, отключение аварии происходит при охлаждении котла до 83°.

Путей решения проблемы два — сначала следует прочистить (в сложных случаях — заменить) теплообменник, при отсутствии положительного результата производят замену датчика.

Е 18

Перегрев датчика дымоудаления происходит при закупорке дымохода. Причиной может стать намерзание конденсата, сильный ветер снаружи, попадание в дымоход посторонних предметов или мусора. Если устранение помех выводу продуктов горения никаких результатов не приносит, следует заменить датчик.

Е 27

Отсутствие давления воздуха при работающем вентиляторе чаще всего свидетельствует о засорении воздухопровода или о необходимости замены датчика. Чаще всего причина кроется именно в нем, поскольку попадание посторонних предметов в закрытый воздушный канал крайне затруднено.

8

Почему падает давление

Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.

Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.

Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ предохранительного клапана. Если он соединен с канализацией, то протечка будет незаметна.

ОБРАТИТЕ ВНИМАНИЕ!

В любом случае, падение давления свидетельствует о том, что она куда-то уходит. Отыскать протечку необходимо, иначе возможно намокание и разрушение конструкций дома.

sad2

Причины роста давления

Возрастание давления в котле прежде всего демонстрирует предохранительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.

Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.

Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.

При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.

1

Проблемы включения

Причин возникновения подобной неисправности может быть несколько:

  • Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
  • Нет газа.
  • Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).

Возможно возникновение и других причин отказа. Прежде всего, следует проверить напряжение в сети.

Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.

Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера. Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.

Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.

2

Долго не запускается

Запуск котла производится при достижении определенных условий. Если температура или давление воды (ОВ, ГВС) находятся в заданном диапазоне, запуск нагрева не будет происходить до момента остывания.

Возможной причиной также может стать частичное засорение фильтра воды, замедляющего прохождение потока и изменяющего режим циркуляции. Возможны затруднения работы циркуляционного насоса, забитого известковыми отложениями или мелким мусором.

Скачать инструкцию

Скачать инструкцию можно здесь.

5

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

424

Отзывы владельцев

Рассмотрим отзывы пользователей, которые столкнулись с некоторыми проблемами эксплуатации агрегатов Navien:

Знакомы с технологией? Оставьте свой отзыв!

Обнаруженные ошибки или возникшие проблемы сложно определить самостоятельно.

Ошибки, выданные на дисплей, иногда оказываются следствием внешних воздействий, а не поломки соответствующих узлов.

Поэтому рекомендуется поручать устранение проблем специалистам, которые имеют опыт и способны определить истинные причины появившихся неисправностей.

Полезное видео

В данном разделе вы ознакомитесь с тем, как включить или устранить те или иные ошибки вашего котла (напольного) своими руками, а также что делать если он не включается + схема подключения:

Заключение

Ремонт и настройка котлов Навьен не отличаются особой сложностью, но требуют опыта и досконального знания конструкции агрегата.

Попытки решения проблем своими руками нередко только усугубляют возникшую проблему, усиливают нераспознанные неполадки.

Неквалифицированный ремонт может окончательно разрушить важные системы и узлы агрегата, что потребует полной замены котла.

Поэтому настоятельно рекомендуется обращаться к специалисту, даже если появилась уверенность в правильном определении источника проблемы.

Опыт профессионала — самый надежный вариант безошибочного определения и устранения возникшей неисправности.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Особенности устройства газовых котлов Навьен

Среди газовых отопительных приборов большой популярностью пользуются котлы компании Навьен. Они надежны, долго работают без сбоев и имеют доступную цену. Устройство газового котла Навьен несколько отличается в разных моделях в зависимости от характеристик.

...

Преимущества и недостатки агрегата Навьен

Газовые агрегаты Навьен имеют множество преимуществ:

  • отличное соотношение цена-качество;
  • большое количество сервисных центров;
  • наличие удобного выносного блока управления;
  • понятный русскоязычный интерфейс;
  • имеется защита от перепадов напряжения;
  • способны работать при низком давлении газа;
  • ремонт обойдется недорого.

Недостатком котлов является периодическое появление шумов.



Нюансы устройства газовых котлов Навьен

Все устройства Навьен оснащены закрытой камерой сгорания. Для вывода дымовых газов из нее необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

...

Проверено, что газовые котлы Навьен сохраняют работоспособность при колебаниях напряжения до 30% в меньшую или большую сторону — это возможно благодаря чипу SMPS на микропроцессоре устройства.

При работе в стандартном режиме горячая вода будет нагреваться, после того как теплоноситель достигнет заданной температуры. Однако газовые котлы Навьен дают возможность настроить режим приоритета горячей воды.

Устройство настенных газовых котлов Навьен предполагает наличие выносного пульта с дисплеем, на котором отображаются температурные и эксплуатационные показатели, текущий режим работы, коды ошибок при появлении неисправностей.

Автоматика газового котла позволяет плавно менять температуру теплоносителя в контуре — от 40º до 80ºC и теплой воды – от 30º до 60ºC. Котлы имеют режим «Лето», при котором отопление не функционирует, а горячее водоснабжение работает.

Агрегаты Навьен способны работать как на природном, так и на сжиженном топливе.

...

Для вывода дымовых газов из закрытой топки необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

Газовые устройства Навьен работают с помощью датчиков APS, что гарантирует стабильный процесс горения и снижает расход топлива.

Обратите внимание! Гарантийный срок агрегатов Навьен составляет 2-3 года.

Модельный ряд агрегатов Навьен

Модельный ряд газовых котлов Навьен представлен тремя сериями моделей:

  • делюкс;
  • прайм;
  • смарт ток.

Модели серии Делюкс являются хитом продаж. Они оснащены закрытой камерой сгорания, модуляционной горелкой и двумя стальными контурами для производства отопления и ГВС. Мощность моделей составляет от 10 до 40 кВт.

Котлы Навьен Делюкс оснащены циркуляционным насосом Everon c автоматическим воздухоотводом, который меняет скоростной режим в зависимости от сигналов блока управления. Они являются наиболее экономичными среди моделей Навьен.

Устройства нагревают довольно большой объем воды. Например, агрегат мощностью 16 кВт способен производить до 13,8 л/мин при ∆t=30ºC. КПД составляет около 91%.

Агрегаты Прайм представлены котлами мощностью от 13 до 35 кВт. Они имеют модуляционную горелку, закрытую камеру сгорания и два контура, изготовленных из высококачественной стали. КПД агрегатов Прайм составляет 90-91%. Система включает следующие функции защиты: газ-контроль, защиту от перегрева и замерзания, предохранительный клапан.

Газовые котлы серии Прайм менее автоматизированы, чем Делюкс или Смарт Ток, и не имеют ЖК-дисплея.

Устройства Навьен Смарт Ток отвечают самым современным требованиям. Их мощность варьируется от 13 до 35 кВт. В них имеется модуль Wi-Fi и погодозависимая автоматика. Контроль за работой и управление агрегатом можно производить с помощью соответствующего приложения на смартфоне.

Агрегаты данной серии оборудованы сетчатым фильтром на входе в отопительную систему. На выходе производители также рекомендуют установить фильтрацию.

Устройство, принцип работы, гидравлическая и электрическая схема котла Навьен

Устройство котла Навьен

Газовые конвекционные котлы

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

Турбонаддув котла отопления

Снизу насоса размещен манометр, который выведен наружу. Справа от насоса вертикально закреплен вторичный теплообменник для обеспечения ГВС. За насосом закреплен трехходовой клапан, а под ним фильтр отопительной воды.

Слева из теплообменника выходит труба, по которой горячая вода из котла течет в систему отопления. На ней установлены датчики температуры и протока теплоносителя, выходи она снизу первая слева.

Правее выходит обратная труба, на которой стоит предохранительный сбросной клапан, который выпускает избыточную воду при достижении слишком высокого давления отопительной жидкости. Далее расположен вывод горячей воды, подача холодной воды из водопровода и газовый вход.

Снаружи котел закрыт металлическим кожухом с прозрачным круглым стеклом под манометр. В комплекте идет выносной пульт управления с встроенным датчиком температуры и жидкокристаллическим дисплеем. На нем выставляется желаемая температура, режим работы и приоритете отопления или ГВС, а также выводятся коды ошибок в случае неисправностей.

Немного отличается конструкция навесных атмосферных аппаратов Navien Ace Atmo. Здесь представлены четыре двухконтурные модели от Навьен 13К до Навьен 24 кВт. В них первичный теплообменник изготовлен из меди, а вторичный из нержавейки.

Оборудованы автоматической системой, которая снижает мощность горелки до 30% по мере нагрева теплоносителя. Это позволяет снизить нагрузку на теплообменник, тем самым продлив срок его службы.

Вверху стоит коллектор дымовых газов с разделителем тяги и один дымоход. Кислород в открытую камеру сгорания поступает естественным образом из помещения, где расположен котел. Расширительный бак круглой формы закреплен на задней стенке. Плата управления размещается на передней стенке.

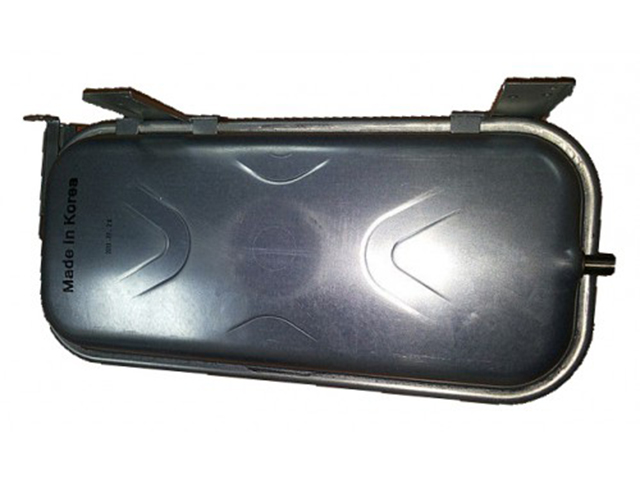

Расширительный бак котлов Навьен

Современный аналог Navien Smart Tok выпускается в конфигурациях от маломощных Навьен 13К и Навьен 16К до 35 кВт. Они оборудованы сенсорным экраном и панелью управления в нижней части корпуса. Управлять котлом можно с помощью смартфона в любой точке мира при наличии Wi-Fi и интернета. Для этого нужно установить приложение с сайта компании Navien на смартфон с операционной системой Android.

Газовые конденсационные котлы

Конденсационные модели Navien NCN выпускаются в трех конфигурациях на 25, 32 и 40 кВт. Их главное отличие в присутствии высокоэффективного конденсационного теплообменника. Он позволяет использовать скрытое тепло водяного пара, который образовывается в дымовых газах при сгорании. Располагается он на месте обычного теплообменника. Справа от него стоит камера предварительного смешивания газовоздушного потока.

Имеет встроенную погодозависимую автоматику, что позволяет удерживать необходимую температуру в помещении вне зависимости от погоды. Для ее настройки необходимо установить на улице датчик внешней температуры, соединенный с аппаратом. Первичный и вторичный теплообменники изготовлены из нержавеющей стали. Имеет возможность плавной регулировки температуры радиаторов и горячей воды.

Серия конденсационных устройств Навьен NCB отличается наличием внизу корпуса сенсорного экрана. Имеет режим работы ECO, экономящий воду и электроэнергию. Правильно установленный и настроенный конденсационный котел позволяет более экономно использовать газ.

Напольные дизельные и газовые модели

Напольные дизельные модели представлены двумя сериями LST и LFA. Корпус имеет вытянутую прямоугольную форму. Снизу находится вход теплоносителя из отопительной системы. Нижнюю часть занимает камера сгорания. Сбоку в нее входит форсунка от горелки. Немного выше форсунки стоит топливный насос, фотоэлемент и трансформатор розжига. Далее располагается дизельная надувная горелка, в верхней части которой воздухозаборное отверстие.

Из камеры сгорания вверх выходят дымовые трубы. Они полностью погружены в поток отопительной жидкости. Вокруг дымовых труб спирально намотан трубчатый теплообменник ГВС, снизу в него поступает холодная вода, сверху выходит нагретая. В самом верху установлен глушитель и дымоотводящий патрубок.

В верхней передней части монтирован блок управления, к которому подключается выносной пульт управления. Удобно, что патрубки для подключения к схеме отопления располагаются с двух сторон, что упрощает монтаж в систему.

Аппарат оснащен топливным фильтром со сменными картриджами. Модели с маркировкой «KR» имеют нагревательный элемент, встроенный в форсунку. Он подогревает топливо, тем самым повышая его текучесть, и упрощает воспламенение. Особенно это актуально в холодный зимний период, когда вязкость топлива повышена.

Напольный котел Навьен серии GA

Дизельные котлы хорошо подходят для того, чтобы экономно отопить частный дом, так как цена на жидкое горючее ниже, чем на твердое топливо и на газ. Точно такое же устройство имеют газовые напольные модели GA и GST. Только вместо дизельной там установлена наддувная газовая горелка.

Гидравлическая схема

Схема работы газовых конвекционных котлов показывает, как должен работать такой аппарат. Вода с помощью насоса поступает в теплообменник, проходя через датчик нагрева. Если ее температура ниже установленной в настройках, газовый клапан подает газ на горелку и трансформатор розжига с помощью электродов производит искру.

Тепловая энергия, выработанная от горения, передается теплообменнику и отопительной жидкости, которая уже разносится по радиаторам в доме. В режиме приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель перенаправляется во вторичный теплообменник.

Рассмотрим, как работает жидкотопливный аппарат. Вот поэтапное описание его гидравлической схемы:

  • Горючее поступает в горелку, там оно фильтруется, предварительно нагревается и подается на форсунку.
  • С помощью форсунки топливо распыляется в камеру сгорания и там загорается за счет искры от трансформатора розжига.
  • Тепло, выработанное от горения, передается стенкам камеры сгорания и дымовых труб, от которых греется теплоноситель.
    Теплообменник котла Навьен
  • Нагретая жидкость передает энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.

Принципиальная электрическая схема

Электрическая схема газовых настенных моделей напечатана в руководстве пользователя. В ней нарисовано в кокой последовательности узлы котла подключены к электронной плате управления.

Более наглядный вид имеет принципиальная схема электронных узлов напольных жидкотопливных и газовых моделей.

Предлагаем видео обзор котла NAVIEN 24:

принцип работы и особенности конструкции, преимущества и недостатки, цена

Как установить настенный котел навьен?Как установить настенный котел навьен?Если вы выбираете отопительную систему в дом, тогда стоит присмотреться к корейским газовым системам Навьен Делюкс по очень привлекательной цене. Газовый котел Navien является надежным и долговечным устройством, который неприхотлив в использовании. При изготовлении применяются только корейские материалы. Газовый котел Navien отлично зарекомендовал себя и считается идеальным примером хорошего качества и низкой цены.

Популярные модели отопительных систем Навьен Популярные модели отопительных систем Навьен В стране развиты сервисные центры, которые обслуживают двухконтурные газовые котлы Navien, поэтому при малейшей неисправности вы всегда получите быструю и квалифицированную помощь. Корейский бренд Навиен считается лидером по изготовлению отопительных систем в странах Азии. Механизм контроля качества, который используется на заводе, где изготавливаются двухконтурные газовые системы отопления Навьен, соответствует самым жестким стандартам качества.

Отопительный котел Навьен: лидер продаж

Газовые котлы Navien являются лидерами в сфере отопительного и водонагревательного устройства. Фирма Навьен предлагает только высокотехнологичные решения для любых помещений. На рынке отопительных систем вы всегда найдете то устройство, которое будет служить вам на протяжении долгого времени по очень низкой цене. Настенные газовые системы navien предназначаются для отопления квартир и маленьких частных домов.

Navien марки Делюкс — это бытовые двухконтурные котлы, имеющие открытые и закрытые отделы сгорания. Они отапливают и нагревают воду в бытовых и технических целях. Вся автоматика идет на русском языке, что позволяет не только грамотно ознакомиться с инструкцией, но и экономить на отоплении и постоянно поддерживать оптимальную температуру в помещении. Надежная и безопасная работа котла выполняет свои функции даже при регулярных сбоях напряжения. Если напряжение в сети колеблется, в системах срабатывает защитная функция SMPS и тогда механизм работает бесперебойно. Вот почему такие настенные двухконтурные котлы имеют продолжительный срок службы и берегут хозяев от поломок и дальнейшего ремонта.

Котлы Навьен: новые возможности обогрева

Недостатки газовых систем Навьен Недостатки газовых систем Навьен Даже при минимальном газовом давлении вы можете пользоваться отоплением и горячей водой. Прочная система защиты предотвращает хозяев от замерзаний. Если температура носителя падает, автоматически запускается механизм защиты от промерзания и начинает работать насос циркуляции. В системе осуществляется надежная и бесперебойная циркуляция носителя тепла. Вы можете пользоваться горячей водой даже при низком давлении.

Настенный двухконтурный котел Navien прекрасно работает при низком давлении воды до 0,1 бара, поэтому он широко используется в жилых помещениях с минимальным водным напором в водопроводе, а также при постоянных сбоях в напряжении. Покупатель получает продолжительный срок эксплуатации настенного двухконтурного котла, благодаря обменнику тепла из надежной стали, который предотвращает возникновение ржавчины и коррозии.

Настенный двухконтурный котел Navien работает на основе механизма APS, что гарантирует стабильное горение и уменьшает затрат на газ. Механизм контролирует количество газа, который проникает в горелку, обеспечивая тотальное горение топлива, уменьшая его расход. Вентилятор с контролирующий скоростью вращения способствует безопасному горению. Поэтому настенный двухконтурный котел Navien можно применять в многоквартирных домах. Удобное расположение механизма APS предотвращает возникновение конденсата.

Особенности котельной конструкции Navien:

  • насос циркуляции;
  • универсальный раздельный обменник тепла;
  • бак;
  • автоматическая система контроля;
  • возможность работы котла на природном и жидком газе;
  • удобный выбор режима отопления. Вы можете выбрать любую температуру, которая будет присутствовать в доме;
  • функция таймер. Вы можете поставить любое время прекращения работы котла. Котел Navien будет работать по полчаса на протяжении поставленного времени с дальнейшим отключением. Если вы поставите время на 4, то отопление будет выполняться на протяжении четырех часов по полчаса;
  • при помощи одной функции вы можно экономить расход топлива и, одновременно, поддерживать температуру в тот момент, когда вас не будет дома.

Преимущества и недостатки газовых систем Навьен

Газовые котлы Навьен обладают рядом преимуществ, а именно:

  • устройство защиты против промерзания. Когда в помещении температура падает, в системе автоматически срабатывает механизм защиты против промерзания. Если температура воды снижается до отметки 10 градусов и ниже, автоматически срабатывает насос циркуляции, который обеспечивает бесперебойную циркуляцию носителя тепла в устройстве отопления. Если температура воды опускается ниже 5 градусов, автоматически начинает работать горелка и носитель тепла прогревается до 22 градусов;
  • контроль системы турбонаддува. Вентилятор турбонаддува, который стоит в котлах Navien Айс Турбо под камерой сгорания, меняет скорость движения по счетчику. Он движется от механизма давления воздуха APS. Таким образом, воздух попадает в камеру сгорания системы в сумме, пропорциональной числу поступаемого газа. Только такое устройство работы системы Navien Айс Турбо с установленным вентилятором под камерой сгорания и применением механизма APS позволяет получить тотальное сгорание газа и минимальную потерю тепла;
  • обменник тепла из нержавеющей стали. Если сравнивать с медью, то он обладает высокой устойчивостью к появлению ржавчины и коррозии. А это намного продлевает срок эксплуатации. Несмотря на устойчивость к ржавчине, обменник тепла из нержавеющей стали не используется широко в котлах, так как проводимость тепла намного меньше, чем у медного обменника тепла. И только в котлах Navien Айс Турбо можно применять модулируемую систему турбонаддува для увеличения КПД системы;
  • долговечная и безопасная работа системы при постоянных сбоях. Механизм SMPS, установленный в микропроцессоре, защищает систему от сбоев в электросети. Только котел Навьен работает без существенных перепадах. Поэтому срок службы системы Navien намного выше, чем у других устройств;
  • потрясающая возможность использовать отопление и горячую воду при низком давлении;
  • устройство прекрасно работает при низком давлении воды;
  • потрясающая технология обогрева.

Переносная дистанция управления системой со встроенным механизмом температуры помогает не только экономить на потреблении газа, но и существенно снижать затраты на отопление. Поэтому в вашем доме всегда будет оптимальная температура.

К недостаткам газовых котлов Navien можно отнести постоянное подключение к сети и, несмотря на защиту, высокую чувствительность датчиков к сбоям напряжения. Чтобы решить эту проблему, применяются разные стабилизаторы и аккумуляторы.

Популярные модели отопительных систем Навьен

Модель АТМО

Преимущества газовых систем Навьен Преимущества газовых систем Навьен Газовые котлы Navien АТМО имеют систему вывода возникающих паров через простой дымоход. Эта конструкция приспособлена для работы в экстремальных условиях с сильными изменениями в напряжении и давлении газопровода.

Модель НСН

Это самый современный газовый котел Navien, который имеет высокие характеристики при помощи применения температур пара. Разогретый конденсат собирается в теплообменнике, который нагревает поток воды. Таким образом, снижаются расходы источников и энергоносителя на нагрев обменника тепла и воды.

Как установить настенный котел?

Котлы Навьен: новые возможности обогреваКотлы Навьен: новые возможности обогреваИтак, вы приобрели газовый котел, провели газовую магистраль, сделали монтаж отопления, а теперь осталось собрать все в одну систему. Подключение любого газового котла является не очень легкой задачей. И дело даже не в том, что такая система представляет собой высокотехнологичное устройство, проблема немного в другом — у каждого устройства свой способ подключения. Поэтому установка котла должна выполняться квалифицированными специалистами.

Перед установкой котла, если он не обладает необходимой комплектацией, вы должны прикупить:

  • аварийный механизм температуры;
  • устройство мощности;
  • термометр;
  • механизм давления;
  • предохранитель.

Обычно все котлы оснащены такой комплектацией.

При монтаже систем отопления с открытой камерой сгорания нужно иметь отдельное помещение. Площадь его должна составлять 4м2 и больше, а высота потолка должна быть 2,5 м. Также должна быть система вентиляции. При монтаже систем отопления с закрытой камерой сгорания такие требования не распространяются. Если вы устанавливаете систему, нужно иметь розетку с автоматическим датчиком аварийного отключения. Важно подключить стабилизатор. Котел заземляется. Если стена, на которую устанавливается котел, неустойчива к огню, тогда нужно обшить ее защитным материалом. После получения дыр между трубой и стеной нужно заделать их цементным раствором. Перед подключением термоблока проверьте, чтобы в щелях не было ни одного мусора.

Подключить систему отопления — сложный процесс, который обязательно должен выполняться специалистами. Если вы хотите купить газовый котел Navien, то каждого устроит его низкая стоимость, да еще приятно удивит бесплатная установка.

Оцените статью: Поделитесь с друзьями!
Обслуживание газового котла Navien: монтаж, подключение и настройка

Южнокорейский производитель «Kyung Dong Navien» предлагает российскому потребителю широкий ряд котлов разной мощности и вариаций исполнения. Оборудование адаптировано к специфике работы отечественных коммуникационных сетей и к местным погодным условиям. Надежные и функциональные агрегаты вполне обоснованно пользуются спросом.

Покупают у нас преимущественно настенные модели, привлекающие компактностью и экономным расходом газообразного топлива. Представленная к продаже техника русифицирована, благодаря чему настройка газового котла Navien производится без особых проблем. Причем работает она «на отлично» в различных режимах.

Мы расскажем о том, как производится установка домашнего нагревателя для подготовки теплоносителя и горячей воды. Подскажем, как его настроить в зависимости от периода года. У нас вы найдете ценные рекомендации, следуя которым можно существенно продлить рабочий ресурс котла и предотвратить сбои в работе.

Содержание статьи:

Особенности функционала котлов марки Navien

Котлы южнокорейского производства с логотипом Navien неспроста лидируют в рейтингах, составленных на основании мнения мастеров из сервисных служб. Работают они безотказно, соответствуют стандартам РФ, обладают внушительным перечнем качеств, обеспечивающих комфортную эксплуатацию.

К преимуществам, которыми могут воспользоваться обладатели газовых нагревательных агрегатов, относятся:

  • Защита от замерзания. Стабильно действующая система, исключающая формирования ледяных пробок в трубах и агрегате. При падении температуры в окружающем пространстве ниже +10º автоматически активизируется циркуляционный насос, при понижении от +6º запускается горелка.
  • Защита от скачков напряжения. Безопасность и непрерывную работу агрегата обеспечивает устройство, исключающее сбои и остановки. Вмонтированный в микропроцессор чип SMPS (аббревиатура от Switchet Mode Power Supply) срабатывает при колебаниях в электросети.
  • Защита от низкого давления в газопроводе. Агрегаты без нарушения работоспособности переносят падение давления в системах поставки голубого топлива. Не прекращают работу даже в случае, если напор составляет всего 4 мбар.
  • Использование при падении напора воды. Котлы от южнокорейского производителя качественно работают, если напор холодной воды на входе в агрегаты опускается до 0,1 бара.
  • Уникальная технология обогрева. К оборудованию прилагается выносной пульт управления, снабженный температурным датчиком. Снятые им показания мгновенно передаются котлу, который включается и отключается в соответствии с изменениями температурного фона в пределах обрабатываемого объекта.

Кроме того котлы бренда Navien снабжаются отлично действующей и широким набором систем безопасности, прерывающим нагрев теплоносителя и санитарной воды в случае назревания или возникновения угрожающей ситуации.

Галерея изображений

Фото из

Настенный газовый котел марки Навьен

Настенные и напольные газовые модели

Одно- и двухконтурные газовые агрегаты

Газовое оборудование Navien ATMO

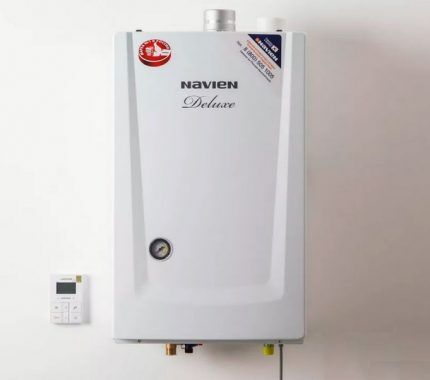

Газовые котлы серии Navien Deluxe

Линейка газовых котлов Navien Prime

Напольные южнокорейские варианты Navien GA

Конденсационное оборудование Navien NCN

Для контроля давления воды в пределах котла он оснащен манометром. Есть предохранительный клапан, позволяющий снизить напор, если он выше регламентированной изготовителем нормы. Чтобы исключить перегрев, установлены фильтры и для отопления, и для водоснабжения, и для газа.

Процедура монтажа и подключения

Сразу отметим, что монтажом и подключением любой модели газового котла Navien, а также его первым запуском должен заниматься мастер из авторизованной сервисной структуры.

Иначе производитель не будет исполнять гарантийные обязательства. Однако хозяину следует знать, как производится процесс, чтобы проконтролировать работу наемного исполнителя.

Обеспечение условий для установки

Южнокорейское оборудование для нагрева теплоносителя и горячей воды могут перерабатывать как магистральный газ, так и сжиженные газовые смеси. Доступные для использования варианты голубого топлива указаны в табличке. Она закреплена на правом боку корпуса.

Где найти информацию о применяемом газеГде найти информацию о применяемом газе

Информация о том, какой тип газа возможен для переработке в котле Навьен, можно найти в таблице на правой панели корпуса. Использование газа, не соответствующего заявленному может привести к выходу из строя агрегата или к несчастному случаю

Для подключения котла потребуется подвести к месту расположения линию электропитания. Подключать прибор к электросети через переходники либо удлинители нельзя.

Требования к электролинии для котла:

  • Источник поставки электропитания для работы котла этой марки должен обладать следующими параметрами: 220В, 50Гц. Отклонения от указанных норм могут привести либо к возгоранию, либо к падению производительности.
  • Запрещено параллельное котлу подключение какого-либо электрооборудования к источнику. При несоблюдении возможно короткое замыкание.
  • Розетку нужно расположить в 30 см от корпуса нагревателя.
  • От электроприборов всех видов агрегат должен быть удален не менее чем на 60 см.
  • Корпус котла в обязательном порядке.

В помещении предназначенном для расположения газового оборудования должна быть организована безупречно действующая вытяжная и приточная вентиляционная система.

Окно должно быть с фрамугой, которую можно без проблем открывать для проветривания. У двери внизу должен быть вентиляционный зазор или решетка.

Галерея изображений

Фото из

Обработка нескольких контуров

Безотказно действующая вентиляция

Установка напольного агрегата в котельной

Настенная модель на кухне частного дома

Не допускается расположение газового оборудования в помещениях с характерным высоким уровнем влажности: в ванных комнатах, в бассейнах, в душевых и банных сооружениях. Сырость и недостаточный приток воздуха мешают нормальной работе котла. К тому же сокращают его эксплуатационные сроки.

Котлы нельзя монтировать на открытых площадках. Они ведь не предназначены для контакта с атмосферным негативом. Запрещено располагать там, где хранятся взрывоопасные и горючие вещества, а также сыпучие стройматериалы.

Выбор места для размещения

В большинстве случаев газовые котлы, навешиваемые на стену, располагают в кухнях или прихожих, в которых есть окно либо только форточка для проведения вентилирования.

Для обустраивают котельные, отделенные от жилых и функциональных помещений в доме. В любом варианте следует обеспечить достаточно места для удобного обслуживания и ремонта агрегата.

Галерея изображений

Фото из

Настенная модель на капитальной конструкции

Рекомендованные виды контактирующих материалов

Изоляционная прокладка между стеной и котлом

Пространство для обдува корпуса котла

Рассмотрим правила выбора места для настенного газового прибора как наиболее распространенного решения для наших соотечественников:

  • Навешивание разрешено на стену, выполненную из невозгораемого стройматериала. В случае если материал стены способен воспламеняться и поддерживать горение, поверхность нужно облицевать негорючей отделкой.
  • Располагать агрегат рядом с аварийными выходами и лестницами не допускается.
  • Между противоположной стеной и фронтальной панелью газового оборудования должно быть не менее 0,6 м. Аналогичное расстояние нужно выдержать между котлом и любыми электроприборами.
  • Между боковой панелью корпуса и ближайшей конструкцией или предметом обстановки нужно оставить 0,2 м.
  • Между плоскостью пола и нижней кромкой навешиваемого на стену агрегата должно быть 0,8 – 1,1 м.

Для крепления желательно найти место на несущей стене. Если прочность стены вызывает сомнения, ее следует укрепить. Фиксация котла производится анкерными болтами.

Галерея изображений

Фото из

Расстояние между котлом и нагревательными приборами

Нарушение правил установки

Отступ от всех видов электроприборов

Правила расположения розетки

Если есть подозрения, что в ходе работы нагреватель будет излишне шуметь, рекомендовано использовать буферные подложки на стену из невозгораемого материала.

Подключение колонки к коммуникациям

Для работы газового нагревателя и санитарной воды двухконтурное нагревательное устройство необходимо подключить к коммуникациям. Про прокладку отдельной электролинии мы уже говорили. Все должно производиться согласно регламенту ПУЭ.

Конструкция газового котла настенного типа Конструкция газового котла настенного типа

Для того чтобы разобраться с нюансами подключения газового котла, следует тщательно изучить его конструктивное строение. Из-за того, что неопытный исполнитель путает газовую трубу с веткой водоснабжения, может получиться серьезная аварийная ситуация

Теперь к котлу надо подвести ветки от систем холодного водоснабжения, газоснабжения и обратной трубы отопления. А вывести предстоит из него линию подачи нагретого теплоносителя, трубу поставки горячей воды к смесителям и дымоход.

Все этапы подключения газового котла марки Навьен необходимо выполнять согласно схеме, заранее составленной газовой службой, с которой заключен договор, и сантехниками, обслуживающими дом. В ней учитываются технические особенности конкретного помещения и рекомендации производителя оборудования.

Процедура подключения газового котлаПроцедура подключения газового котла

Подключением газового котла к коммуникациям должен заниматься представитель организации, с которой заключен договор на поставку голубого топлива, техосмотр и обслуживание газоиспользующего оборудования

После установки все узлы соединения труб, транспортирующих воду, надо проверить на предмет герметичности. Протестировать нужно и отопление, и линии подачи воды. Проверки требуют также газопроводные трассы, которые в точках соединений просто покрывают мыльным раствором для выявления утечки.

Трубы, не участвующие в процессе отопления, рекомендовано утеплять. Это частично трассы отопления и все ветки водоснабжения. В качестве теплоизоляции лучше использовать вспененные утеплители, повторяющие форму трубы.

Все подключенные к котлу трубопроводы необходимо снабдить кранами для отключения прибора в случае возникновения угрозы или поломки. К источнику сжиженного газа котел следует подсоединять через редуктор, к группе баллонов – через газовый коллектор.

Краны на входе в газовый котелКраны на входе в газовый котел

Все входящие и выходящие из котла коммуникации необходимо снабдить кранами, которые требуются для отключения потока среды в случае ремонта или замены оборудования, а также при возникновении угрожающей ситуации

По завершению монтажных операций производится первый запуск котла, который должен быть выполнен представителем организации, поставляющей вам газ. Затем производится настройка согласно лично вашим предпочтениям и требованиям к микроклимату в помещении, а также в соответствии со временем года.

Особенности проведения первого запуска

Первый запуск и наладочные операции выполняются представителями сервисного центра, производившими монтаж котла и осуществлявшими его подключения к коммуникациям. Все действия документируются.

Собственнику оборудования нужно сохранить эти бумаги, т.к. они являются письменным подтверждением для последующего выполнения гарантийных обязательств.

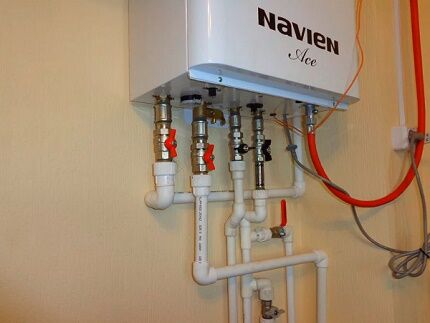

Монтажная схема для настенного котлаМонтажная схема для настенного котла

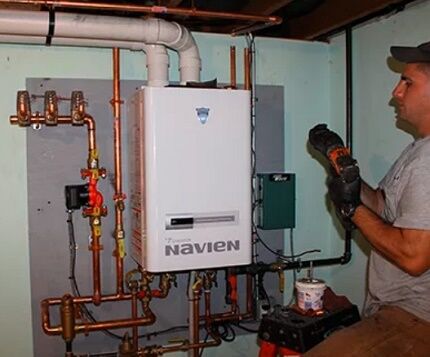

Перед выполнением монтажных работ должна быть составлена схема. Исполнитель должен представить заказчику смету с материалами, которые ему предстоит закупить

Для первого запуска надо:

  • Наполнить котел и подключенные к нему контуры водой. Производится это через расположенный на днище котла подпиточный узел, оснащенный собственным краном. Им же пользуются, если почему-то в газовом котле падает давление в процессе работы.
  • Во время наполнения следить за давлением. Когда манометр покажет 2 Атм, кран следует перекрыть.
  • Удалить вручную воздушные пробки. Далее лишний воздух из агрегата будет выводиться автоматически, но в первый раз после наполнения контура отопления теплоносителем их нужно устранить с помощью крана Маевского из каждого прибора, начиная от самого дальнего.
  • Пополнить воду в контуре отопления, чтобы теплоноситель занял пространство, которое до него было занято не удаленным воздухом.
  • Стравить воздух из циркуляционного насоса, вмонтированного в котел.

После перечисленных действий нужно запустить оборудование, нажав кнопку «Power». Затем надо приступить к настройке приоритетного для хозяев температурного режима.

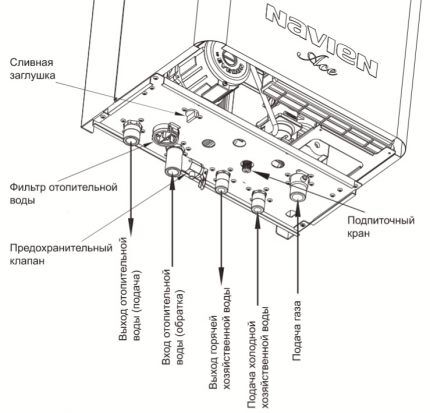

Функциональные узлы газового котлаФункциональные узлы газового котла

Если после наполнения коммуникационных систем и стравливания воздуха на дисплее появился код ошибки 02, нужно воспользоваться подпиточным краном для пополнения воды. Он же нужен для сброса давления воды в контурах

Специфика проведения настройки

В комплектацию котлов Navien входит выносной пульт управления. Вот с его помощью и производится настройка. Все команды и режимы на панели прописаны по-русски, кнопки всех функций сопровождаются предельно понятными графическими значками.

В правом нижнем углу выносной панели есть кнопка, которой пользуются, чтобы включить/отключить агрегат. Одно нажатие активизирует работу котла в выставленном собственником режиме. Повторное нажатие – остановит нагреватель.

Пульт управления газовым агрегатомПульт управления газовым агрегатом

Для управления котлом и выбора подходящей эксплуатационной программы газоперерабатывающее оборудование от Навьен снабжается выносными пультами

Включить отопление с регулированием температуры теплоносителя можно следующим образом:

  • Находим на панели кнопку со значком, напоминающим батарею. Жмем до тех пор, пока на дисплее не появится аналогичный символ.
  • Выбираем приоритетную для нас температуру, пользуясь кнопками со значками «+» и «-», расположенными в центре нижней части панели. Увеличиваем и уменьшаем от 40º до 80ºС самым привычным образом.
  • Аналогично обозначаем период, в течение которого будет греться теплоноситель.

Все до предела просто. Если значок «батареи» на дисплее пульсирует, то он показывает параметры, которые мы только что выставили. Если перестал мигать, значит, отображает фактическую температуру в данный момент.

Выбор оптимального режима отопленияВыбор оптимального режима отопления

Для того чтобы настроить режим отопления с оптимальной температурой, надо на выносном пульте найти нужную функцию и задать приоритетную температуру

Для настройки режима, в соответствии с которым котел будет запускаться/отключаться, ориентируясь на температурный фон в помещении, производим следующие действия:

  • Находим на панели кнопку со значком, напоминающим батарею. Однако теперь ждем, пока не появиться утрированное изображение домика с «градусником» внутри.
  • Снова возвращаемся к кнопкам «+» и «-», чтобы подобрать приоритетный для нас температурный фон в помещении. Изменяется он в диапазоне от 10º до 40ºС.
  • Мигающий домик нам покажет выбранную температуру, немигающий – реальный температурный параметр в этот момент.

По завершению всех произведенных действий никаких кнопок для сохранения нажимать не нужно, выбранные нами настройки автоматически сохраняются.

Настройка температуры водыНастройка температуры воды

Для выбора желаемой температуры воды надо на пульте найти функцию, обозначенную душевой лейкой, и задать нужное значение. Обратите внимание! Изменять температуру во время приема гигиенических процедур другим лицом запрещено

Выбрать оптимальную для подготовки санитарной воды температуру нужно так:

  • Находим кнопку управление режимом «Горячая вода». Жмем ее и ждем, когда в верхнем правом углу дисплея появиться пульсирующее изображение работающей душевой лейки.
  • Опять пользуемся кнопками «+» и «-», для того чтобы найти оптимальную для нас температуру. Ее можно задать в интервале +30 – (+60)ºС.
  • Ждем, когда душетка завершит мигание. Это значит, что котел автоматически сохранил заданный уровень и перешел в режим работы в соответствии с ним.

Если агрегатом предстоит пользоваться только в летнее время или его вообще приобрели для подготовки горячей воды, в игру вступает функция «Приоритет горячей воды». Процедура ее выбора немногим отличается от вышеописанного способа. Разница в том, что появится двойной символ: душ и кружок из трех стрелок.

Выбор этого режима заставит котел греть санитарную воду даже тогда, когда ею не пользуются. Т.е. нагреватель активизируется и готовит воду, а через 10 минут отключается, если в этот период краны никто не открыл.

Если нагретая вода расходуется, о чем повествует открытый кран и падение давления, то котел все время будет готовить воду заданной температуры. Работает он на нагрев воды только тогда, когда в ней есть потребность. Если перевести оборудование в иной режим, то этот автоматически перестает действовать.

Перевод котла на нагрев водыПеревод котла на нагрев воды

Котлы Навьен могут работать только на нагрев горячей воды. Для этого их нужно перевести в режим “Приоритета гор.воды” (схема из 3х пунктов вверху) или “Вне дома” (схема из двух пунктов внизу)

Перевести котел Навьен в режим, предполагающий только нагрев воды, можно, воспользовавшись другой функцией. Нашим соотечественникам она известна под названием «Зима-Лето». Однако правильно называть ее «Вне дома». Кнопка для ее выбора располагается в левом нижнем углу.

Для установки периода постоянной работы газового агрегата и отключения, когда в нем нет особой необходимости, имеется таймер. Управляют им по описанной выше абсолютно несложной схеме. Диапазон возможностей таймерного устройства рассчитан на интервал от 0 до 12 часов.

Рекомендации по эксплуатации

Для того чтобы нагреватель теплоносителя и санитарной воды не сбивался во время работы и не вышел прежде срока из строя, нужно четко соблюдать эксплуатационные правила. Их надо просто запомнить и стараться не нарушать предписаний, оговоренных производителем.

Если вы не нуждаетесь в работе системы отопления в ближайшие двое-трое суток, не отключайте оборудование от электропитания. Вместе с прерыванием подачи энергии остановиться система противооблединения. Нельзя, чтобы в это время в котле или в подключенных к нему трубах вырос лед.

Однако если ледяная пробка успела сформироваться, не стоит отчаиваться. Эффективное и вполне себе доступное средство для ее устранения в вашем распоряжении наверняка есть. Воспользуйтесь домашним феном и прогрейте трубы. А уж если и он не помог, вызывайте газовиков.

Если в зимнее время планируется долгий «простой» котла без работы, всю воду из него и из обрабатываемых им систем . Не надо создавать малейших предпосылок для замерзания контуров. Поверьте, последствия могут быть не только плачевными, но и крайне опасными.

Установка выносного пульта управленияУстановка выносного пульта управления

Пульт управления газоперерабатывающим агрегатом нельзя устанавливать рядом с кондиционерами, электроприборами, обогревателями. Иначе его встроенный датчик будет фиксировать искаженные данные, а котел некорректно работать

Перед включением старайтесь постоянно проверять, открыты ли краны подачи воды и отвода нагретого теплоносителя, а также поставки голубого горючего. Не забывайте, что работая на нагрев без среды, которую агрегат обязан обрабатывать, он может перегореть.

Никогда не протирайте корпус работающего электроприбора влажной тряпкой. Захотите привести в порядок газовый котел Навьен, посмотрите, как его отключить. Для этого сначала прервите работу кнопкой активизации на выносной панели, затем отключите от линии электропитания.

Помните, что выносную панель нельзя располагать так, чтобы производилось ее невольное внешнее нагревание. Не нужно ее устанавливать в интенсивно освещаемом солнцем углу или рядом с прибором отопления. Так все температурные настройки будут сбиваться из-за того, что датчики зафиксируют нереальную температуру.

Чистка фильтра системы отопленияЧистка фильтра системы отопления

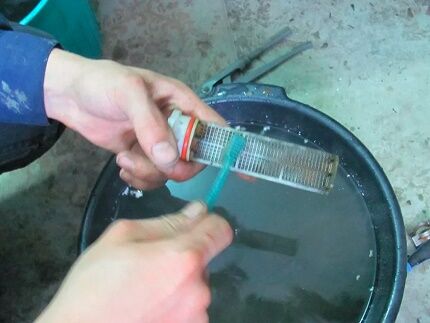

Фильтры, установленные для системы отопления, необходимо регулярно чистить, чтобы сохранить на высоте эксплуатационные характеристики котла

Регулярно проводите чистку фильтров системы отопления и ввода холодной воды. Их засорение принудит агрегат неоправданно повышать мощность нагрева в попытках сохранить производительность. А в итоге произойдет перегрев и выход из строя важных функциональных систем оборудования.

Если есть необходимость в Навьен на использование сжиженного газа, пригласите сотрудника газовой службы. Он поменяет модуль с газовыми форсунками и перенастроит котел. Заметим, что работы по переводу можно выполнить самостоятельно, если не сомневаетесь в том, что сможете их качественно провести.

Галерея изображений

Фото из

Для перевода Навьен на потребление сжиженной газовой смеси, априори настроенного и оборудованного для работы на магистральном газе, покупаем коллектор с газовыми форсунками рекомендованного производителем котла диаметра

Снимаем лицевую панель корпуса котла, чтобы "добраться" до места установки штатного коллектора с форсунками

Открепляем коннекторы, соединяющие устройство розжига с трансформатором газового котла

Чтобы открыть камеру сгорания снимаем сначала горизонтально установленную трубку подачи газа, потом датчик системы защиты от перегрева

Снимаем внешнюю крышку закрытой камеры сгорания. Демонтируем аккуратно, старясь не деформировать

Открутив два крепежных болта по бокам штатного коллектора, извлекаем его. Ставим на место новый с форсунками меньшего диаметра и фиксируем

Перед установкой нового коллектора с газовыми форсунками, рассчитанными на поставку смеси сжиженных газов, снимаем с бывшего ранее устройства уплотнительное кольцо и переносим на новый коллектор

На плате управления находим микропереключатель, отвечающий за использование газа определенного вида. Обычно он пятый снизу. Переключаем его в правое положение

Шаг 1: Покупка коллектора с форсунками для сжиженного газа

Шаг 2: Демонтаж лицевой панели кожуха

Шаг 3: Открепление коннекторов устройства розжига

Шаг 4: Съем газопровода и датчика перегрева

Шаг 5: Удаление крышки камеры сгорания

Шаг 6: Замена коллектора с газовыми форсунками

Шаг 7: Установка уплотнительного кольца

Шаг 8: Переключение процессора на плате управления

Сами не используйте и проследите, чтобы приглашенный мастер не применял бывшие в употреблении трубы для подключения газоперерабатывающего оборудования. Это чревато серьезными отравлениями и порчей имущества на весьма внушительную сумму.

Выводы и полезное видео по теме

Подробный инструктаж по подключению и вводу в эксплуатацию настенного варианта газового котла:

Знать специфику установки, подключения и настройки газового котла полезно как самостоятельным домашним мастерам, так и хозяевам, приглашающим сантехников с газовиками для выполнения описанной выше работы.

Владение информацией обеспечит правильное выполнения и достойный контроль всех действий. Тогда котел будет идеально работать, не станет создавать проблем и прослужит предельно долго.

настенный двухконтурный котел Navien, устройство корейского котла для отопления частного дома, подключение, управление отопительным котлом

Содержание:

Если вы собрались установить в своем доме систему отопления, то не лишним будет обратить внимание на корейский газовый котел Навьен Делюкс по довольно доступной цене. Котел Navien – это надежное и очень качественное устройство, неприхотливое в эксплуатации. Для производства были использованы только корейские материалы и комплектующие. Отопительные котлы Navien зарекомендовали себя с наилучшей стороны. Более подробно о них расскажем ниже.

котел Навьен

В стране числится достаточное количество сервисных центров, способных обслуживать двухконтурные устройства котлов Навьен, поэтому в любой момент в случае появления каких-либо, даже незначительных неисправностей, каждый сможет вовремя получить быструю и качественную поддержку. Данный корейский бренд занимает лидирующую позицию по производству систем отопления в странах Азии. Принципы контроля качества на их заводах отвечают самым высочайшим стандартам качества.

Отопительный котел Навьен: лучший в своем роде

Котел Навьен считается самым популярным среди устройств для обогрева и отопления. Фирмой представлены лишь высокотехнологичные модели для установки во всевозможных помещениях. В продаже каждый сможет найти для себя то устройство, которое послужит ему во благо очень длительное время – и это все по довольно привлекательной цене. Для обогрева квартир и небольших частных домов лучше всего подойдут настенные решения.

котел Navien

Корейские газовые котлы Navien представляют собой двухконтурные котлы, у которых присутствует открытая и закрытая камера сгорания. Они применяются для отапливания и нагревания воды для бытовых и технических целей. Вся система автоматики и документация переведены на русский язык, благодаря чему каждый сможет беспрепятственно изучить имеющуюся инструкцию, а также успешно сэкономить на отоплении, беспрерывно поддерживая нужную температуру в помещениях. Бесперебойная и безопасная работа котла возможна даже в условиях частых перебоев в электропитании. При колебаниях напряжения в сети задействуется защитная система SMPS, после чего котел продолжает исправно работать. В частности, благодаря этой функции данные двухконтурные котлы обладают большим сроком службы, не ломаясь при этом и не требуя последующего ремонта.

Продвинутые принципы обогрева котлов Навьен

Даже если в вашей газовой системе очень низкое давление, вы сможете использовать отопление, а также будете иметь горячую воду. Надежная защитная система устройства не даст хозяевам замерзнуть в холодное время года. При снижении температуры носителя, защитный механизм будет активирован в автоматическом порядке, запустится циркуляционный насос, предотвращая тем самым промерзание элементов системы. У вас всегда будет горячая вода, так как котлы оснащены надежной системой циркуляции.

Двухконтурный газовый котел Навьен идеально функционирует даже при давлении воды в 0,1 бара. В этой связи он обрел большую популярность для применения в помещениях, имеющих слабый водяной напор и частые перебои в электросети. Покупатель может быть уверен в том, что он получит устройство с очень длительным сроком службы – в частности это достигается за счет использования надежной стали, на которой не образовывается ржавчина.

котлы Navien газовые котлы Navien

Представленный котел имеет в себе механизм APS, который обеспечивает постоянное сгорание газа при минимальных его затратах. Механизм анализирует качество газа, попадающего в горелку, обеспечивая его полное сгорание. Вентилятор с переменной скоростью вращения максимально способствует этому процессу. А правильное расположение такого механизма не даст конденсату скапливаться в нем. Такой механизм делает использование данного котла в многоквартирных домах наилучшим решением.

Устройство и конструкция

У конструкции котлов Навьен есть ряд особенностей:

  • циркуляционный насос;
  • универсальный теплообменник раздельного типа;
  • бак;
  • автоматизированная система контроля;
  • возможность использования в качестве топлива жидкого или природного газа;
  • легкость настройки режима обогрева – можно подобрать требуемую температуру, которая максимально комфортно подойдет для вашего дома;
  • есть возможность настройки таймера – можно задать время, по истечении которого котел прекратит свою работу; котел может работать по 30 минут заданное время с последующим отключением;
  • используя лишь одну функцию, можно легко сэкономить на топливе, и вместе с тем поддерживать нужную температуру во время вашего отсутствия.

Плюсы и минусы газовых систем Навьен

Газовый котел для отопления частного дома Навьен имеет ряд неоспоримых преимуществ:

  • Защита от промерзания. При падении температуры внутри помещения система автоматически запускает режим защиты от промерзания. При снижении температуры воды ниже 10 ºС включается циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в системе отопления. При падении температуры ниже 5 ºС зажигается горелка и теплоноситель прогревается до 22 ºС.
  • Наличие системы турбонаддува. Вентилятор турбонаддува в таких котлах располагается под камерой сгорания, и изменяет скорость своего вращения согласно счетчику. Он направляется от механизма давления воздуха APS. Получается, что воздух попадает в камеру сгорания в объеме, пропорциональном объему подаваемого газа. Лишь такая система Айс Турбо с установленным вентилятором и механизмом APS дает возможность обеспечить полное сгорание газа с наименьшими потерями тепла.
  • Наличие теплообменника из нержавейки. В отличие от меди, у него высокая устойчивость к окислению. Такой нюанс в значительной степени продлевает срок эксплуатации настенных газовых котлов Navien. Однако даже с учетом высокой устойчивости нержавеющей стали к образованию ржавчины, такие теплообменники используются в котлах крайне редко, так как они обладают намного меньшим уровнем теплопроводности по сравнению с теплообменником из меди. И лишь в настенных газовых котлах Navien ace Turbo имеется моделируемая система турбонаддува для повышения коэффициента полезного действия всей системы.
  • Продолжительная и безопасная работа системы в условиях постоянных внешних сбоев. Функция SMPS, имеющаяся в микропроцессоре, предохраняет систему от повреждений при перебоях в электросети. Только котлам Навьен удается нормально функционировать в условиях значительных перепадов. Это продлевает их срок эксплуатации в значительной степени в сравнении с другими устройствами обогрева.
  • Возможность отапливать помещение и подогревать воду в условиях низкого давления в системе.

двухконтурный газовый котел Навьен

Автоматизированная мобильная система управления обогревом благодаря наличию встроенных датчиков температуры дает возможность значительно сэкономить на потреблении газа. Внутри вашего помещения всегда будет присутствовать заданная температура. Читайте также: "Возможные неисправности котла Навьен и способы их устранения".

Газовые котлы Navien имеют и ряд недостатков. Они требуют постоянного подключения к электросети. Также их датчики имеют высокую чувствительность к перепадам напряжения. Для решения такой проблемы можно установить стабилизатор и аккумулятор.

Популярные модели систем отопления Navien

Модель АТМО

Газовые котлы для отопления Навьен АТМО обладают системой отвода посредством обычного дымохода. Такая система способна работать в агрессивных условиях с сильными перепадами напряжения и при низком давлении в газопроводе.

Модель НСН

Данная модель считается самый современный среди всех двухконтурных настенных газовых котлов Navien. Они обладают повышенными характеристиками за счет использования температуры пара. Разогретый конденсированный пар накапливается в теплообменнике, нагревая проточную воду. Такой подход позволяет снизить расходы на нагрев теплообменника и воды.

настенные газовые котлы Navien

Принципы монтажа настенного газового котла

Как обычно, после приобретения газового котла, прокладки газовой магистрали и монтажа отопления, наступает очередь сборки всей системы воедино. Подключение котла Навьен, как и любого другого, является не совсем простой задачей. А все потому, что каждая конкретная модель имеет свой тип подключения. В связи с этим монтаж такого котла должен осуществляться настоящими специалистами.

Перед монтажом котла, если у него неполная комплектация, потребуется докупить:

  • систему аварийного контроля температуры;
  • устройство управления мощностью;
  • термометр;
  • механизм давления;
  • предохранитель.

Однако на практике, как правило, любой котел обладает такой комплектацией.

корейские газовые котлы Navien

Производя установку отопительной системы с открытой камерой сгорания, должно быть предусмотрено отдельное помещение с площадью не менее 4 м2 при высоте потолка в 2,5 метра. Кроме этого не стоит забывать и о наличии вентиляционной системы. Для систем отопления с закрытой камерой сгорания систему вентиляции предусматривать не обязательно. Также стоит позаботиться и об установке розетки с датчиком аварийного выключения. Дополнительно должен быть подключен стабилизатор, а сам котел нужно заземлить. Если котел будет вешаться на стену, подверженную возгоранию, то ее потребуется обшить соответствующим защитным материалом. Просвет между трубой и проделанной дырой в стене нужно будет закрыть цементным раствором. Еще до подключения термоблока нужно проконтролировать, чтобы в щелях не оставалось ни малейших частиц мусора.

Установить и настроить управление газовым котлом Навьен является довольно трудоемким процессом, проводить который должны соответствующие специалисты. Если вы все же решились на приобретение газового котла Навьен, вас приятно удивит его низкая цена и бесплатная его доставка.


Сравнить Navien Котлы Цены и отзывы 2020

Daikin Boilers

Котлы

Navien впервые появились в Великобритании в 2015 году, став первой компанией в Азии, которая разработала и изготовила высокоэффективные конденсационные котлы.

Ассортимент котлов включает комбинированные и системные котлы, работающие на природном газе, а также системы на жидком топливе и обычные котлы. Navien быстро завоевала репутацию производителя высокоэффективных котлов, и они имеют длительные гарантии, что свидетельствует об их надежности.

  • Номинальная мощность: Это мощность котла и дает представление о том, подойдет ли котел под размер вашей собственности. Номинальная мощность измеряется в киловаттах (кВт), и вы обнаружите, что все котлы имеют мощность центрального отопления (ЦТ), в то время как комбинированные котлы также имеют мощность горячей воды для бытового потребления (ГВС), поскольку они поставляют горячую воду по требованию.
  • Эффективность: При инвестировании в запасной котел вы хотите знать, что он будет преобразовывать столько топлива (газ или масло, в случае Navien) в полезную энергию.Это рейтинг эффективности и отображается в процентах. Котлы Navien признаны высокоэффективными, и вы увидите в нашем Инструменте сравнения котлов, что они достигают уровней эффективности 92-93%.
  • Гарантия: Гарантия - это обещание производителя, что они покроют детали и работу (иногда одну или другую) в случае неисправности, возникшей после установки вашего нового котла.
  • Цена: Естественно, это одно из самых больших соображений при сравнении котлов, но Navien не делает эту информацию доступной без цитаты.За более дорогой котел, который производит Navien, вы могли бы заплатить где-то между 1000 и 2000 фунтов стерлингов.

Поиск идеального котла, который бы соответствовал потребностям вашего дома в отоплении и горячей воде, превзойдет сравнение различных производителей и моделей. Используя наш инструмент сравнения котлов, вы можете сравнить производительность, эффективность, гарантию и цену до 4 различных котлов. Мы рекомендуем включить ваш текущий котел как часть этих сравнений.

Сравните стоимость котлов Navien combi

Котлы

Combi хорошо подходят для объектов с 1-2 радиаторами, так как они обеспечивают горячую воду по требованию, а не хранят ее в баллоне с горячей водой.

Комбинированные котлы

Navien NCB доступны с различными вариантами мощности. Это означает, что модель подходит для большинства домов, будь то достаточно низкая или высокая потребность в отоплении и горячей воде. Посмотрите полный диапазон цен на газовые котлы Navien Combi, используя таблицу ниже.

Сравните стоимость Navien System Boilers

Котлы системы

Navien необходимо устанавливать как часть системы отопления, которая также включает в себя баллон с горячей водой, что позволяет им удовлетворять более высокие потребности в горячей воде для бытовых нужд.Имея широкий выбор системных котлов с различной мощностью, есть подходящий системный котел Navien практически для любого дома.

Сравните расходы на мазутные котлы Navien

Масляные котлы

Navien - это высокоэффективный вариант для объектов, которые не подключены к газовой сети. А с гарантиями 10 лет вы можете быть уверены в их надежности и долговечности.

Если вы хотите заменить свой нынешний котел высокоэффективным котлом Navien, который поможет снизить ваши счета за электроэнергию, вы можете получить до 3 бесплатных предложений по замене котла у ближайших инженеров Gas Safe.

Navien combi котлы и цены

Ассортимент котлов NCB Combi от Navien является невероятно мощным и, в отличие от большинства котлов Combi, доступных на рынке, может удовлетворить потребности в отоплении и горячей воде больших домов. Большинство котлов Combi способны подавать горячую воду в один кран или душ, тогда как котлы Navien Combi могут одновременно подавать до 3 душей горячей водой.

Преимущества пароконвектомата Navien NCB

  • Может быть установлен практически в любом месте, благодаря имеющейся длине дымохода
  • Быстрое реагирование на спрос на горячую воду
  • Управление с сенсорным экраном обеспечивает удобство управления
  • Высокая эффективность до 93%
  • Тихая операция

В дополнение ко всем этим преимуществам, которыми вы сможете пользоваться в стандартной комплектации, имеется дополнительный датчик температуры наружного воздуха, что означает, что устройство сможет регулировать температуру отопления в помещении в зависимости от внешних условий.

Daikin Boilers

1. Расскажите о своей работе

Daikin Boilers

2. Получить цитаты для сравнения

Daikin Boilers

3. Выберите лучшее


Navien System Котлы и Цены

Одобренный фондом энергосбережения, котлы Navien System - это эффективный и надежный способ удовлетворения потребностей дома в отоплении и горячей воде.

Если вы ищете котел, который может сделать ваш дом более экологически чистым, а также помочь снизить ваши счета за электроэнергию, чем котел Navien System - идеальный выбор.Для повышения эффективности, котлы Navien могут быть в паре с возобновляемыми системами отопления, такими как солнечные тепловые.

Компактный настенный компактный котел Navien System быстро и просто устанавливается и значительно облегчает дальнейшее обслуживание инженера-теплотехника.

Преимущества системного котла Navien NCB

  • Подключите котел к смартфону для полного контроля
  • Поставляется с комплектом для переоборудования СНГ
  • Компактный размер 695 мм x 440 мм x 358 мм (В x Ш x Г)
  • Гибкий дымоход длиной до 110 м
  • Совместимо с солнечным термом

Navien масляные котлы

Масляные котлы

Navien серии LCB700 представляют революционную технологию голубого пламени для промышленности масляных котлов, которая гарантирует более высокую эффективность и более низкие выбросы NOx, чем масляные котлы с желтым пламенем.

Рейтинг эффективности 93% означает, что на каждые 1 фунт стерлингов, которые вы тратите на отопление своего дома, вы получаете на 93 п.л. Это большая экономия, если учесть, что старые масляные котлы могут обеспечивать выработку тепла только на 65 пенсов за каждый фунт стерлингов. Благодаря высокой эффективности и снижению расходов на электроэнергию котлы LCB700 имеют рейтинг ErP A +.

Котлы LCB700, не только высокоэффективные, но и предлагают самые низкие в отрасли выбросы NOx (57 мг / кВтч), что делает их более экономичными и более добрыми на планете, чем более старые агрегаты.

Котлы

LCB700 имеют ряд опций, чтобы сделать их подходящими практически для любого дома. От выбора внутренней или внешней установки до вентиляции до 110 м (Биг Бен - 96 м), нет недостатка в выборе.

Нет необходимости в отдельном термостате с масляным котлом LCB700, так как сам блок включает в себя интуитивно понятную панель, которая предлагает текстовое меню, управление зонами, видимость потребления энергии и сколько это стоит вам, а также горячую воду для бытового потребления контроль.

Navien Boiler Service

Чтобы ваш котел Navien работал безопасно и эффективно, а также чтобы гарантия действовала, вам нужно будет ежегодно проводить обслуживание котла квалифицированным инженером-отопителем.

Сервис котлов Navien также доведет до профессионала любые мелкие проблемы, прежде чем он сможет превратиться в нечто гораздо худшее. Помогая вам избежать большого счета на ремонт в дальнейшем.

Navien Boiler Гарантия

Гарантия должна быть важной частью ваших соображений при сравнении сменных котлов.Это ваш страховой полис, если в устройстве возникла неисправность, и это дает вам уверенность в том, что вы застрахованы производителем.

Все котлы имеют стандартную гарантию, которая обычно длится от 1 до 10 лет, с возможностью продления в некоторых случаях. Важно проверить условия гарантии, чтобы вы знали, что покрывает производитель, может ли он стать недействительным и как долго вы покрываетесь.

Одной вещью, которую вы должны помнить, чтобы сохранить действительную гарантию, является ежегодное обслуживание котла инженером Gas Safe.взгляните на Navien Boiler Warranty.

Navien Рекомендации по ремонту котлов

Даже у самых надежных котлов могут возникать неисправности, особенно по мере их старения. Есть некоторые неисправности, которые вы можете устранить самостоятельно, но большинство должно быть устранено только инженером Gas Safe.



Коды ошибок котла Navien

При возникновении проблемы с вашим котлом Navien на цифровом экране отобразится код, который поможет вам определить причину проблемы.Это может быть что-то простое, что вы можете решить самостоятельно, например, низкое давление в котле, вплоть до чего-то технического, что требует опыта полностью квалифицированного инженера-теплотехника. Взгляните на наш исчерпывающий список кодов ошибок Navien, чтобы понять, что они означают

,
Navien NCB-210 Руководство по переоборудованию газа Страница: 1

Комбинированный котел

Модель

NCB-180/210/240

Этот котел настроен на природный газ

с завода. Если требуется преобразование

в пропан, необходимо использовать комплект для переоборудования

, поставляемый с котлом

.

ПРЕДУПРЕЖДЕНИЕ

Этот комплект для переоборудования должен быть установлен квалифицированным сервисным агентством * в

в соответствии с инструкциями Navien America и всеми применимыми кодами и

требованиями компетентного органа.Информация в этих инструкциях

должна соблюдаться, чтобы минимизировать риск пожара или взрыва, или

предотвратить повреждение имущества, травмы или смерть. Квалифицированный сервис

Агентство

несет ответственность за правильную установку этого комплекта. Установка

не является надлежащей и завершается до тех пор, пока работа преобразованного прибора не будет проверена как

, как указано в инструкциях производителя, поставляемых с комплектом.

٭

Квалифицированным сервисным агентством является любое физическое лицо, фирма, корпорация или компания

, которое лично или через своего представителя занимается и

отвечает за подключение, утилизацию, ремонт или обслуживание газа

утилизация оборудование или аксессуары; который имеет опыт работы

, знаком со всеми необходимыми мерами предосторожности и выполнил все требования

органа, обладающего юрисдикцией.

: Преобразование должно выполняться в соответствии с

провинциальными властями, имеющими юрисдикцию

, и в соответствии с требованиями CAN

‐B149.1 и

CAN1 ‐ B149.2 Код установки.

Отвертка Phillips

Плоская отвертка

Торцевой гаечный ключ на 5/32 дюйма или 9 мм

Анализатор горения или двухпортовый манометр

Детектор утечки газа

Газовое отверстие (см. Таблицу ниже)

Модель

NC

Модель

,10 Ø6.30 Ø4.50 Ø4.80

Таблица 1. Размер отверстия

Табличка с цифрами давления и комплекта для преобразования газа

После открытия отверстия для газа открутите два винта, которые

удерживают деталь на месте. Извлеките газовое отверстие из его корпуса

и подготовьте новое газовое отверстие для конверсии LP для установки

.

Рисунок 4. Доступ к газовому отверстию в узле вентилятора.

ПРЕДУПРЕЖДЕНИЕ

НЕ РЕГУЛИРУЙТЕ и не пытайтесь измерить давление на выходе газового клапана

.Газовый клапан настроен на заводе для правильного давления на выходе

. Эта настройка подходит для природного газа и пропана,

, не требующих регулировки на месте.

Попытка изменить или измерить давление на выходе газового клапана

может привести к повреждению клапана, что может привести к серьезным травмам

, смерти или существенному материальному ущербу. Котлы Navien

NCB поставляются ТОЛЬКО в готовом к сжиганию природном газе.

Рисунок 5.Разобранный вид газопровода в сборе

ОПАСНОСТЬ

См. Рис. 5. Проверяйте уплотнительное кольцо между газовым клапаном и впускным газовым клапаном

, когда они разобраны. Состояние O-

и должно быть установлено. Невыполнение этого требования приведет к утечке газа

, что приведет к серьезным травмам или смерти.

Процедура:

1. Отключите подачу газа и воды в котел.

2. С помощью отвертки Phillips выверните 4 винта (2 сверху и 2 из

снизу) узла передней крышки, чтобы получить доступ к внутренним компонентам

.Смотрите рисунок 1 для иллюстрации передней крышки на устройстве.

3. После снятия передней крышки поместите ее в безопасное место, чтобы предотвратить случайное повреждение

.

4. Пометьте все провода на печатной плате.

5. Отсоедините все провода.

6. Ослабьте три винта, указанные на рисунке. (См. Рисунок 2.)

. Снимите плату в сборе.

. Обнажив внутренние компоненты, найдите трубу подачи газа

и газовый клапан в центре устройства.

С помощью отвертки Phillips выверните два винта в месте

A - соединение под газовым клапаном, где он соединяется с трубой

. Смотрите рисунок 3 для справки. После того, как винты будут удалены,

осторожно отделите трубу от газового клапана.

После того, как впускная труба для газа отсоединится от газового клапана, найдите

место B - соединение над газовым клапаном, где оно

присоединено к узлу двигателя вентилятора. Осторожно удалите четыре винта

вручную с помощью отвертки Phillips и потяните газовый клапан

от узла вентилятора, чтобы получить доступ к газовому отверстию.

Рис. 3. Отсоединение газового клапана от узла подачи газа

и двигателя вентилятора в сборе

Рис. 6. Идентификация отверстия

12.

Замените старую часть диафрагмы новой деталью для использования с газом

LP. Убедитесь, что отверстие правильно установлено внутри порта

, прежде чем переходить к следующему шагу.

13.

Установите на место впускную трубу для газа в исходное положение и используйте все винты

, чтобы закрепить все соединения.

Не перетягивайте, так как это может повредить или взломать компоненты

.

ОПАСНОСТЬ

Проверяйте уплотнительное кольцо между газовым клапаном и адаптером впуска газового клапана

всякий раз, когда они разбираются. Уплотнительное кольцо должно быть в хорошем состоянии

и должно быть

с прокладкой. Невыполнение этого требования может привести к утечке газа, что приведет к

к серьезным травмам или смерти.

14.

Установите печатную плату обратно на котел и затяните

тремя винтами.

15.

Внимательно проверьте этикетки и затем подключите все провода.

16.

Установите DIP-переключатель на передней панели, чтобы изменить тип газа. Для LP установите Dip

Switch 2 # 2 в положение On. Для NG установите DIP SW2 # 2 в положение Off.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как получить доступ к

ОПАСНО

000

Убедитесь, что вы отключили питание котла. Если требуется преобразование, обязательно установите переключатели DIP

на передней панели в соответствии с типом подаваемого газа.

Неправильная установка DIP-переключателей может привести к отравлению угарным газом

, что приведет к серьезным травмам или смерти.

17.

Включите подачу газа и воды в котел.

Расположение B: Снимите

4 винта здесь

Расположение A:

-ring

Снимите два (2) винта

здесь

.

Navien Котлы Обзоры и цены 2020

Примечание: Прежде чем углубиться в обзор конкретной марки, мы настоятельно рекомендуем вам заранее прочитать наше подробное Руководство по централизованному покупке котлов, есть несколько важных шагов, которые необходимо предпринять, прежде чем вы даже начнете думать о бренде. Или вы можете просмотреть наш лучший обзор бренда бытовых котлов, чтобы проверить, какие из них являются лучшими 9 брендами котлов.

Данный обзор котлов Navien содержит информацию о моделях котлов, их характеристиках и ценах.Это позволяет легко сравнивать котлы Navien с котлами Weil McLain и другими ведущими брендами, которые мы рассмотрели.

К ним относятся:

Weil McLain Peerless Laars Buderus от Bosch Carrier Lennox Utica

Введение в котлы Navien

Компания Navien наиболее известна как лидер на рынке водонагревателей без резервуаров. Технология для котлов аналогична, поэтому изготовление котлов Navien без резервуара является естественным подходом для компании.

Компания начала свою деятельность в Японии в 1978 году.Компания производит продукты для рынка Северной Америки с 2006 года.

Котлы Navien, предназначенные только для отопления, предназначены для двух серий: новой серии NFB и серии NHB. Серия NCB-E - это комбинированные котлы (комбинированные котлы), которые обогревают ваш дом и вашу систему горячего водоснабжения.

Мы разработали такие таблицы для ведущих марок котлов, поэтому их сравнение выполняется быстро и просто. Цены на котлы Navien приведены в таблице ниже.

Серия КПД Теплообменник Диапазон Расход
NFB До 95% Нержавеющая сталь 175-199 MBH Н / Д
NHB До 95% Нержавеющая сталь 55-150 MBH Не указано
NCB-E Combi До 95% Нержавеющая сталь 120-199 MBH 2.6-4,5 GPM

Примечания:

  • МБч = 1000 БТЕ / час. Котел мощностью 120 МБ / ч имеет производительность 120000 БТЕ / ч. Выход = вход x эффективность: 120K x .95 = 114 000 БТЕ / ч.
  • Количество моделей: Серия NFB доступна в моделях 175 МБ / ч и 199,9 МБ / ч. Серия NHB имеет модели 55, 80, 110 и 150 МБ / ч. Серия NCB-E - это четыре модели. Первый номер MBH только для обогрева. Второй номер предназначен для горячей воды (ГВС): 60 МБ / 120 МБ / ч, 80 МБ / 150 МБ / ч, 100 МБ / 180 МБ / ч и 120 МБ / 199.9 МБ / ч.
  • Energy Star: Все серии котлов Navien соответствуют стандартам Energy Star.
  • Топливо: Все серии могут сжигать природный газ (NG) или пропан (LP), хотя газовый порт необходимо заменить для использования с LP.

Анализ характеристик котлов Navien

Это многофункциональные котлы. Вот обзор наиболее важных функций.

# 1 Конструкция без резервуаров

Эти агрегаты не имеют резервуаров с достаточной эффективностью и емкостью для обеспечения горячей водой по требованию при правильных размерах.

# 2 Технология конденсации

Все три серии котлов Navien используют технологию конденсации. Это повышает эффективность благодаря использованию тепла в выхлопных газах сгорания для предварительного нагрева воды, поступающей в установку.

# 3 Нержавеющая сталь

Сжигание природного газа и пропана создает кислотный побочный продукт. Нержавеющая сталь намного более устойчива к коррозии от углекислоты, чем сталь.

# 4 Зональные системы

Котлы NFB и NHB обслуживают до 3 зон.

# 5 Отключение

Вы можете настроить эти котлы так, чтобы они производили только необходимое вам тепло. Это называется коэффициентом снижения (TDR). TDR составляют 10: 1 для серии NFB, 15: 1 для серии NHB и 6: 1 для отопления и 10: 1 для воды в серии NCB-E. Например, котел на 150 МБ / ч с TDR 10: 1 может быть настроен на выработку тепла от 150 МБ / ч до 15 МБ / ч.

# 6 Каскадирование

Для больших применений серии NFB и NHB могут быть установлены и связаны с общим количеством до 16 блоков с общим количеством до 8 блоков на общем вентиляционном отверстии.

# 7 Wi-Fi

Все устройства оборудованы для удаленного мониторинга и управления Navien NaviLink Wi-Fi.

# 8 Серия NFB

Это самая последняя серия Navien, новая в 2017 году. Она содержит запатентованные теплообменники с «жаркой трубой», разработанные и изготовленные Navien. Целью дизайна является оптимизация эффективности и долговечности. У него неметаллическая дренажная боль, которая не разъедает.

* Примечание для серии NFB: Как новый дизайн, он дорог и недоказан.Хотя это может оказаться всем, что Navien говорит об этом, наша рекомендация - это серия NHB для применений только для отопления или комбинированные котлы Navien серии NCB для отопления и ГВС.

Гарантия на котел Navien

Вот полная гарантия на котел Navien.

Всегда полезно прочитать всю гарантию, прежде чем делать крупную покупку, как эта. Гарантии HVAC хорошо известны за исключения.

Мы знаем гарантии! См. Наше Руководство по гарантиям HVAC для получения информации о том, что искать в гарантии, предупреждениях об исключениях и ограничениях, о том, являются ли расширенные гарантии хорошей идеей (обычно это не так!) И о многом другом.

Цены на котлы Navien

В этой таблице указаны цены только для котлов. Стоимость установки обсуждается ниже.

$ 2 100 300 900 900 NC $ -180E
Модель Цена
NFB-175 $ 2,450- $ 2,665
NFB-200 $ 2 535- $ 2 785
NHB-55 $ 1 735- $ 1 900 NHB-80 $ 1 785- 1 925
NHB-110 $ 1,850- 1,975
NHB-150 $ 1,900- $ 2,050
NCB-150E $ 1 985
$ 2,050- $ 2,225
NCB-210E $ 2,250- 2,365
NCB-240E $ 2,335- $ 2,485

Цены варьируются по нескольким причинам.Основной причиной является стоимость доставки. Многие розничные магазины имеют более низкие цены и более высокие транспортные расходы. У других продавцов цены на товар выше, а доставка более разумная. Если вы покупаете онлайн, важно присмотреться к ценам и учесть как цену котла Navien, так и стоимость доставки.

Предупреждение об интернет-продажах: Гарантия компании Navien, ссылка на которую приведена ниже, гласит, что гарантия НЕ распространяется на: «Продукт, приобретенный через Интернет, другие каналы электронной торговли, или любой установщик, который получил Продукт от поставщик или дистрибьютор не авторизован компанией Navien.”

Это означает, что если вы купите его онлайн и сделаете самостоятельную установку, у вас не будет никакой гарантии. Не говорить, что вы не должны этого делать, если у вас есть навыки и ноу-хау, а просто рассказывать вам всю историю до того, как вы примете решение.

Стоимость установки варьируется в зависимости от следующих факторов:

  • Сколько зон (серии NFB и NHB) вы используете, от одной до трех
  • Насколько сложна установка
  • Доступна ли газовая линия или должна работать
  • То же самое для вытяжного вентиляционного отверстия
  • Сколько установленных блоков - стоимость одного блока несколько снижается при более чем одном установленном

Ожидайте, что ваша оценка установки котла, включая все расходные материалы, составит от 800 до 3000 долларов.

Как получить лучшие цены на котлы Navien

Если вы получаете котел и установку у авторизованного продавца Navien, убедитесь, что они опытны и имеют хорошие установки и отзывчивое обслуживание клиентов. В противном случае деньги, потраченные на дешевую установку, будут потеряны при плохой работе котла. .Нажмите здесь, чтобы попробовать это.

  • Проверьте наличие скидок на установку оборудования Energy Star - по этой ссылке вы узнаете, как это сделать.
  • Обсудите вашу лучшую сделку с выбранным вами квалифицированным подрядчиком. Вот наше Руководство по ведению переговоров с дилерами HVAC.
  • Если это руководство Navien Boiler было полезно, не стесняйтесь передать его с помощью наших кнопок Share!

    .
    Navien NCB-210 Краткое руководство по установке Страница: 3

    3

    Вентиляция

    Электрические соединения

    Внешнее подключение LWCO

    (если требуется местными правилами)

    Подключение питания

    120 В переменного тока 60 Гц

    мин. 2-амперный ток с надлежащим заземлением

    ВНИМАНИЕ

    Использование ненормально высокого или низкого напряжения

    переменного тока может вызвать ненормальную работу

    , тем самым

    вызывает пожар, который сокращает срок службы

    и

    ectanc

    из этого

    из этого Roduct.

    Безопасность

    ЗАПРЕЩАЕТСЯ

    касаться шнура

    power

    влажными руками

    .

    ЗАПРЕЩАЕТСЯ допускать

    , чтобы котел

    подвергался воздействию

    чрезмерного количества

    воды.

    DIP-переключатель передней панели 2 (набор из 2)

    SW-функция Settin

    2 Тип газа природный газ 2-OFF

    пропан-газ 2-ON

    PCB DIP-переключатель 2 (набор из 8)

    SW функция Settin

    1 Температура

    Контроль

    Возвратная вода 1-ВКЛ

    Подача воды 1-ВЫКЛ

    7 Термостат

    или Зона

    Контроллер

    Не используется

    (Постоянная

    Космос

    Отпуск

    Отопительная система

    Отопление

    7-ON

    Используется 7-OFF

    8 Выхлоп

    Термостат

    Температура

    Предел не используется

    (CPVC)

    8-ON

    Настройка (PVC) 8-OFF

    DIP-переключатель передней панели (Набор из 10)

    SW Функция Settin

    2 Температура

    Единица

    ° C (по Цельсию) 2-ON

    ° F (Fahrenheit) 2-OFF

    3-луночный насос включен 3-ON

    O 3-OFF

    4 & 5 Большая высота * 0-1,999 футов

    (0-609 м)

    4-OFF,

    5-OFF

    2000-5,399 футов

    (610-1,645 м) )

    4-вкл.,

    5-выкл.

    5 400-7 699 футов

    (1646-2346 м)

    4-выкл.,

    5-ON

    7,700-10,100 футов

    (2,347-3,078 м )

    4-вкл.,

    5-вкл.

    * Выше 6 000 м над котлом снизится на 4% для

    каждые 305 м прироста высоты над уровнем моря.

    Обратитесь к местным кодам, чтобы определить, требуется ли для вашей системы устройство

    LWCO, а

    убедитесь, что встроенное устройство соответствует требованиям

    .

    ВНИМАНИЕ

    Отключите питание

    котла перед установкой

    любых проводных соединений на

    главной печатной платы.

    Подтверждение настроек DIP-переключателя панели

    Горизонтальное окончание вентиляционного отверстия

    Вид изнутри

    Впускной воздух

    Выхлопной газ

    Внешний вид

    12 "(300 мм) мин.

    Длина вентиляции

    3 ”вентиляционная труба 2” вентиляционная труба

    12 "(300 мм) мин.

    Концевое вентиляционное отверстие

    Установка боковой стенки

    Вентиляционное отверстие

    Воздух для горения

    Воздух для горения

    1 0003 1 0003 мин

    Поддерживать 12 "мин.

    зазор выше

    Максимально ожидаемый

    уровень снега или уклон.

    Монтаж крыши

    Вентиляция

    Поддерживать 12" мин.

    (18 "мин.для Канады)

    зазор выше самого высокого

    ожидаемый уровень снега

    максимум 24 "над

    крыши.

    Сжигание

    Ai

    r

    Vent

    Сгорание Воздух

    Максимум

    Максимальное количество

    Максимальное количество

    колен: 8

    2-к-3-дюймовый

    редуктор

    Максимальная длина 150 '

    Максимальная длина 60'

    90 колено = 5 линейных футов вентиляции

    45 колено = 3 линейные ножки вентиляции

    90 колено = 8 линейных ножек вентиляции

    45 колено = 4 линейные ножки вентиляции

    Вертикальное окончание вентиляционного отверстия Боковое вентиляционное отверстие

    Варианты прекращения вентиляции

    Материалы выпускных вентиляционных трубопроводов

    Все котлы Navien относятся к категории IV техника.

    Система вентиляции должна быть одобрена для использования с приборами категории 9

    (как правило, специальная газовая вентиляция типа BH, утвержденная UL 1738-S636).

    Требования к вентиляции в США и Канаде (см. Ниже).

    Navien рекомендовал вентиляционные материалы

    Locale Рекомендуемые вентиляционные материалы

    США PVC PVC 40 (сплошной сердечник)

    CPVC Schedule 40 или 80 (сплошной сердечник)

    утвержденный полипропилен

    Канада * Тип BH Специальный газовый вентиляционный клапан класса IIA (ПВХ) )

    Тип BH Специальный газоотводчик класса IIB (CPVC)

    Тип BH Специальный газ класса IIC (полипропилен)

    * В число утвержденных полипропиленовых систем входят:

    Durevent Polypro (одностенные): 2PPS-xxx (2 ”), 3PPS -xxx (3 ”)

    Centrotherm I

    W: ISxx02xx (2”), ISxx03xx (3 ”)

    Подробную информацию см. в литературе производителя.

    ** Для установки в Канаде

    Пластиковый вентиляционный трубопровод, поставляемый

    ld, должен соответствовать

    с CAN / CGA B149.1 (последняя редакция) и соответствовать

    по стандарту

    Для газоотводящих систем типа BH, ULC- S636. Компоненты этой перечисленной системы

    не должны заменяться другими вентиляционными системами или незарегистрированными трубами

    или

    . Все пластиковые компоненты а и клеи

    системы вентиляции

    должны быть от одного производителя системы

    и не должны смешиваться с деталями других производителей системы.

    Поставляемый вентиляционный соединитель и вентиляционная клемма являются сертификатом

    с частью

    котла.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
