Nova Florida VELA COMPACT CTN AF – CTFS AF Модель Vela Compact это двухконтурный котел с битермическим теплообменником. Котел выпускается с закрытой (CTFS) и открытой (CTN) камерами сгорания. Среди преимуществ высокий КПД котла и малые габаритные размеры. NOVA FLORIDA Vela Compact — настенный двухконтурный газовый котел эконом класса. Котел рассчитан для обогрева помещений, площадью до 200 м² и обеспечивает 12 литров горячей воды в минуту. Несмотря на большую мощность, котел имеет очень компактный размер — глубина котла всего 25 см. КПД котла с открытой камерой сгорания (модель СTN) составляет 90,6 %, а версия с закрытой камерой (модель CTFS) — 93 %.
Фотогалерея
ХАРАКТЕРИСТИКИ
- В серийном исполнении котел предназначен для работы на природном или сжиженном газе
- Размеры ШхВхГ: 400 x 700 x 250 мм

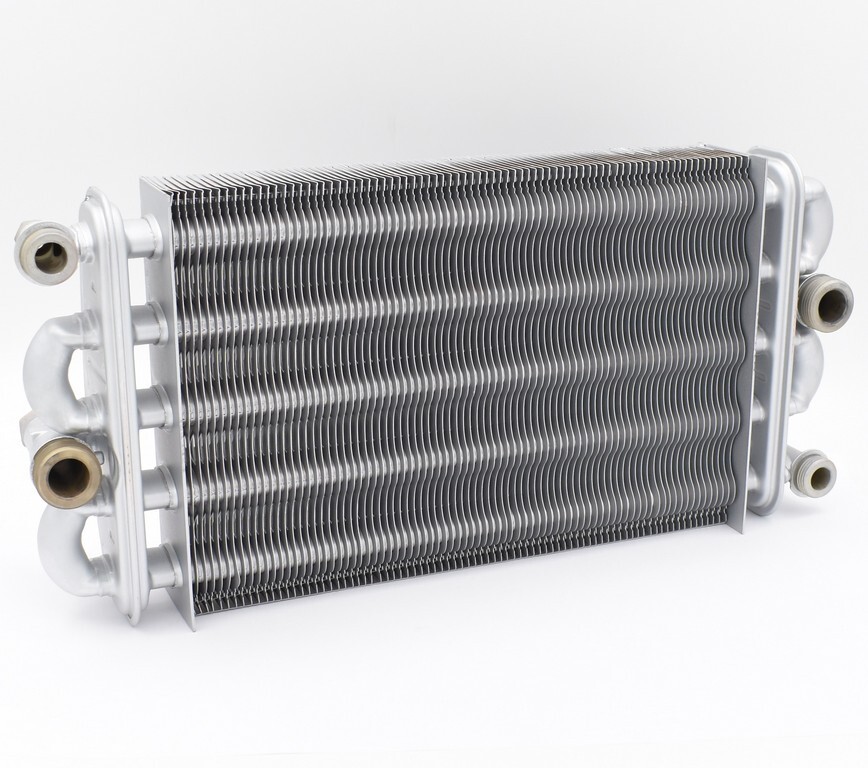

- Высокоэффективный, битермический 5-трубный медный теплообменник

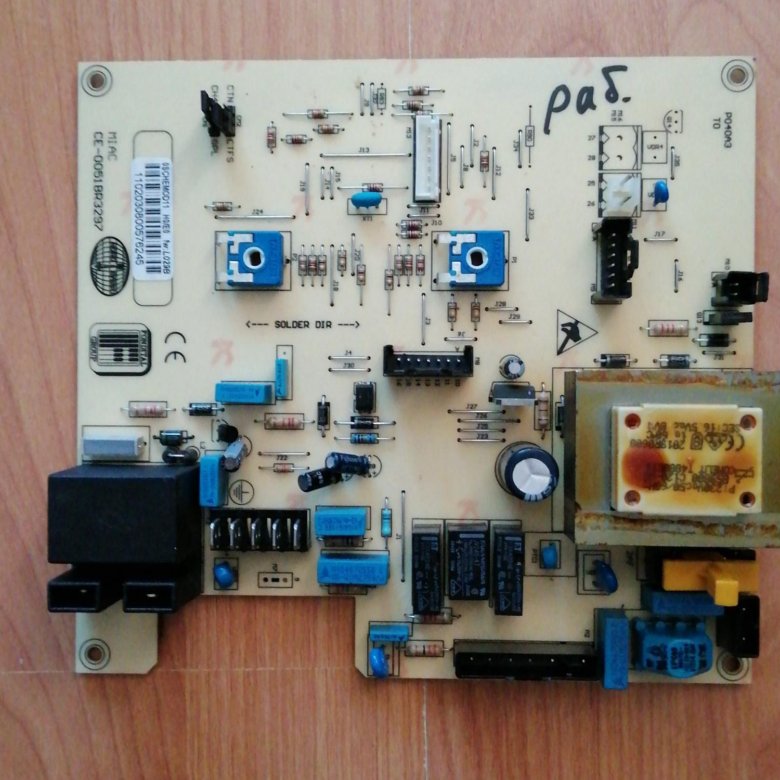

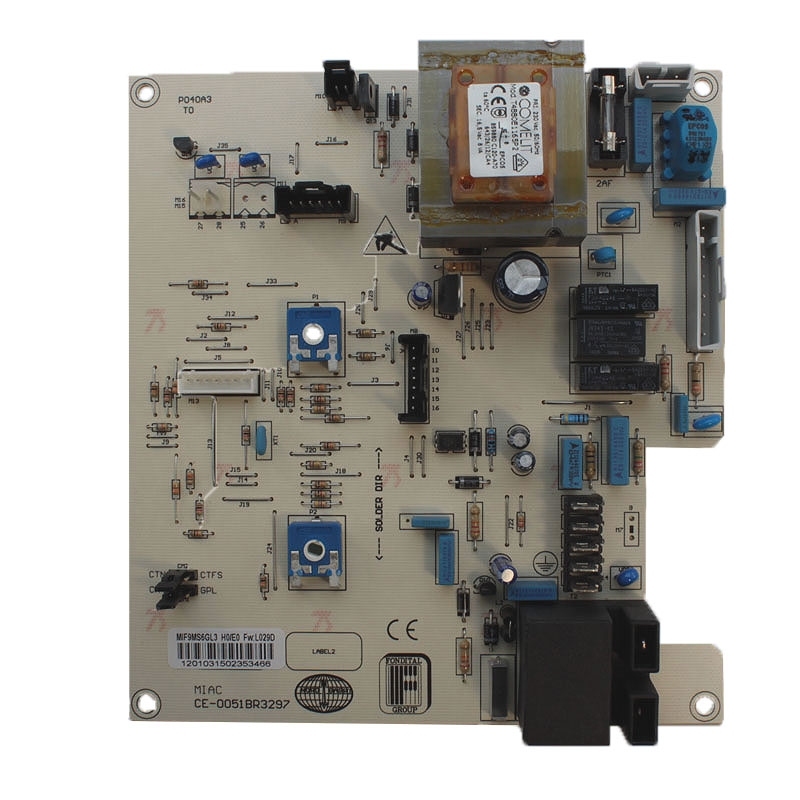

- Плата управления с электронным поджигом и контролем наличия пламени по току ионизации
- Диагностика работы и ошибок с помощью разноцветных светодиодов

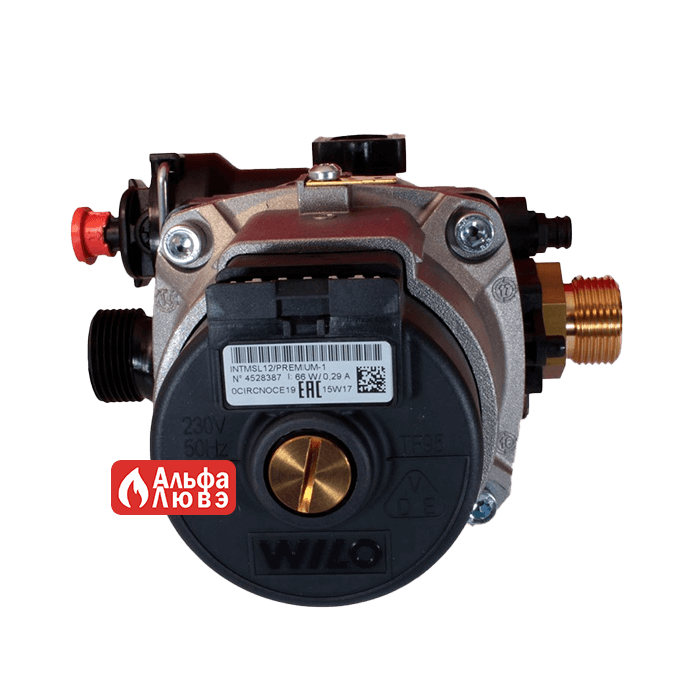

- Насосный узел, включающий реле давления воды, предохранительный клапан на 3 бара, кран заполнения и сливной кран
- Класс энергоэффективности согласно норме 92/42/CEE: CTFS *** CTN **
Технические характеристики газовых котлов Vela Compact
| Модификация котла | CTN 24 AF | CTFS 24 AF | |
| Категория аппарата | – | II2h4+ | II2h4+ |
| Количество форсунок | – | 11 | 11 |
| Номинальная тепловая мощность | кВт | 24,5 | 25,5 |
| Минимальная тепловая мощность в режиме отопления | кВт | 12 | 12,5 |
| Номинальная полезная мощность | кВт | 22,2 | 23,7 |
| Минимальная полезная мощность в режиме отопления | кВт | 10,8 | 11,2 |
КПД при Р номин. | % | 90,6 | 93 |
| КПД при 30% нагрузке | % | 90 | 90,2 |
| Классификация энергоэффективности согласно 92/42 СЕЕ | – | ★★ | ★★★ |
| Содержание С02 при Р макс. (метан) | % | 5,7 | 6,3 |
| Содержание С02 при Р мин. (метан) | % | 2,7 | 2,7 |
| Потери в дымоходе при работающей горелке | % | 6,1 | 5,8 |
| ДТ дымовых газов при Р номин. | °С | 85 | 107 |
| Потери на кожух (котел внутри помещения) | % | 3,2 | 1,2 |
| Массовый расход дымовых газов (метан G20) | г/с | 16,7 | 16 |
| Расход при номинальной мощности: метан (G20) | куб.м./ч | 2,59 | 2,7 |
| бутан(G30) | кг/ч | 1,93 | 2,01 |
| пропан(G31) | кг/ч | 1,9 | 1,98 |
| Производительность горячей воды ГВС ЛТ 30°С | л/мин | 10,6 | 11,4 |
| Минимальный расход в контуре ГВС | л/мин | 3 | 3 |
Давление ГВС мин. – макс. | бар | 0,5-8 | 0,5-8 |
| Максимальная температура в контуре ГВС | °С | 58 | 58 |
| Минимальная температура в контуре ГВС | °С | 35 | 35 |
| Объем расширительного бака | л | 6 | 6 |
| Давление в контуре отопления, мин.- макс. | бар | 0,5-3 | 0,5-3 |
| Максимальная температура в контуре отопления | °С | 83 | 83 |
| Минимальная температура в контуре отопления | °С | 35 | 35 |
| Максимальное давление газа в горелке, метан (G20) | мбар | 12 | 11,7 |
| Минимальное давление газа в горелке, метан (G20) | мбар | 3,1 | 3 |
| Максимальное давление газа в горелке, бутан (G30) | мбар | 27,5 | 28 |
| Минимальное давление газа в горелке, бутан (G30) | мбар | 6,6 | 7 |
| Максимальное давление газа в горелке, пропан (G31) | мбар | 35,5 | 36 |
| Минимальное давление газа в горелке, пропан (G31) | мбар | 8,5 | 9,5 |
| Диаметр подающего/обратного трубопровода в контуре отопления | дюйм | G 3/4 | G 3/4 |
| Диаметр входа/выхода трубопровода ГВС | дюйм | G 1/2 | G 1/2 |
| Диаметр газового соединения | дюйм | G 1/2 | G 1/2 |
| Диаметр дымохода | мм | 130 | – |
| Диаметр коаксиального дымоотвода-воздухозабора | мм | – | 100/60 |
| Диаметр раздельного дымоотвода-воздухозабора | мм | – | 80/80 |
| Напряжение / Частота электрического тока | В/Гц | 230/50 | 230/50 |
| Потребляемая электрическая мощность | Вт | 80 | 140 |
| Плавкий предохранитель энергоснабжения | А | 2 | 2 |
| Класс электрозащиты | – | IPX4D | IPX4D |
| Ширина х высота х глубина | мм | 400x700x250 | |
| Вес котла нетто | кг | 25,2 | 26,4 |
| Вес котла брутто | кг | 27,2 | 28,4 |
Файли для скачування
Инструкция – паспорт котла Nova Florida Vela compact. pdf
– 1238.5 Кб | |
| Рекламный буклет котла Nova Florida Vela compact.pdf – 485.64 Кб |
×
Щоб використати списки бажань та очікування, Вам необхідно увійти до свого особистого кабінету або зареєструватися на сайті
Запит відправлено
Nova Florida Vela Compact CTFS 24 AF котел газовий – купити недорого, хороші ціни на всі товари в Києві і Україні — Voltar CVLU32CA24
Акція «Разом в соцмережах»: ви заощадите: 586 грн
Розкажіть друзям в соціальній мережі про цей товар, повідомте нам адресу свого !
ЗбільшитиАкція «Разом в соцмережах»: ви заощадите: 586 грн
Розкажіть друзям в соціальній мережі про цей товар, повідомте нам адресу свого !
Ціна : 19,523 грн
Знайшли дешевше?
Повідомте, коли з’явиться
Знайти монтажника в своєму місті Обговорити товар на форумі
Способи доставки
- Доставка по Украине в любой населенный пункт службами “Новая Почта”, “Укрпочта”,
“Міст Експрес” та інші.
- Доставка по Львову – кур’єром
Способи оплати
Детальніше
- Готівкою при доставці кур’єром
- Накладеним платежем при отриманні замовлення
- Безготівковим розрахунком для фізичних осіб через банк
- Детальний опис
- Усе про товар
- Характеристики
- Документація
- Відгуки (0) Array
- Відео покупців (0)
Опис Nova Florida Vela Compact CTFS 24 AF котел газовий
Nova Florida Vela Compact CTFS 24 AF котел газовий
Nova Florida Vela Compact CTFS 24 AF – настінний двоконтурний газовий котел економ класу з закритою камерою згоряння з примусовою тягою.
Котел розрахований для обігріву приміщень, площею до 200 м² і забезпечує 12 літрів гарячої води за хвилину. Незважаючи на велику потужність, котел має дуже компактний розмір – глибина котла всього 25 см. ККД котла із закритою камерою згоряння становить 93%.
Особливості та переваги
- У серійному виконанні котел призначений для роботи на метані або зрідженому газі
- Гаряча вода для потреб опалення та гарячого водопостачання
- Компактні розміри, ширина × висота × глибина: 400 × 700 × 250 мм
- Високоефективний двоконтурний пятітрубний мідний теплообмінник
- Електроніка безпеки контролює розпал пальника і контролює наявність полум’я
- Зручна діагностика робочого стану за допомогою різнокольорових світлодіодів
- Функції оптимізації частоти циклів «старт-стоп», захисту від замерзання, «вибігання» і антиблокування насоса
- Насосний вузол з реле тиску води, запобіжний клапан тарований на 3 бари, вузол заповнення системи опалення та зливний кран
- Клас енергоефективності 92/42 СEE: CTFS 24 AF ★★★
Технічні характеристики
Гідравлічна схема
габаритні розміри
Характеристики Nova Florida Vela Compact CTFS 24 AF котел газовий
Тип камери згоряння | Закрита камера згорання |
|---|---|
Варіант монтажу | настінний |
Призначення | двоконтурний |
Габаритні розміри, мм | 700 x 400 х 250 |
Ø лінії контуру опалення (дюйм) | 3/4 |
Ø виходу гарячої води (дюйм) | 1/2 |
Ø входу газу (дюйм) | 1/2 |
Ø входу холодної води (дюйм) | 1/2 |
Ø зворотного лінії контуру опалення (дюйм) | 3/4 |
Ø відведення продуктів згоряння і подачі повітря ( | 60/100, 80/80 |
ККД при 100% теплової потужності (60/80 °)% | 93. 0 |
ККД при 30% теплової потужності – 47 ° C% | 90.2 |
Витрата газу: природний газ (м3 / год) | 2.70 |
Витрата газу: пропан (м3 / год) | 1.98 |
Країна бренду | Італія |
Макс. / Хв. температура опалення ° C | 35 – 83 |
Макс. / Хв. температура ГВП ° C | 35 – 58 |
Макс. / Хв. іменний. теплова потужність (отoпленіе | 11.2 – 23.7 |
Макс. / Хв. іменний. теплова потужність (режим ГВП | 11.2 – 23.7 |
Продуктивність ГВП (ΔT = 30 °C) л/хв | 11.4 |
Температура продуктів згоряння (G20) ° | 107 |
Тиск подачі газу та G20 (мБар) | 13.0 … 20.0 |
Потужність Вт | 140 |
Напруга, В / Гц | 230 В, 50 Гц |
Клас захисту | IP X4D |
NOx клас | 3 |
Вага, кг | 26. 4 |
Площа обігріву (м. Кв.) | 200 – 250 |
Відгуки про товар
Nova Florida Vela Compact CTFS 24 AF котел газовий
Nova Florida Vela Compact CTFS 24 AF – настінний двоконтурний газовий котел економ класу з закритою камерою згоряння з примусовою тягою. Котел розрахований для обігріву приміщень, площею до 200 м² і забезпечує 12 літрів гарячої води за хвилину. Незважаючи на велику потужність, котел має дуже компактний розмір – глибина котла всього 25 см. ККД котла із закритою камерою згоряння становить 93%.
Особливості та переваги
- У серійному виконанні котел призначений для роботи на метані або зрідженому газі
- Гаряча вода для потреб опалення та гарячого водопостачання
- Компактні розміри, ширина × висота × глибина: 400 × 700 × 250 мм
- Високоефективний двоконтурний пятітрубний мідний теплообмінник
- Електроніка безпеки контролює розпал пальника і контролює наявність полум’я
- Зручна діагностика робочого стану за допомогою різнокольорових світлодіодів
- Функції оптимізації частоти циклів «старт-стоп», захисту від замерзання, «вибігання» і антиблокування насоса
- Насосний вузол з реле тиску води, запобіжний клапан тарований на 3 бари, вузол заповнення системи опалення та зливний кран
- Клас енергоефективності 92/42 СEE: CTFS 24 AF ★★★
Технічні характеристики
Гідравлічна схема
габаритні розміри
Тип камери згоряння | Закрита камера згорання |
|---|---|
Варіант монтажу | настінний |
Призначення | двоконтурний |
Габаритні розміри, мм | 700 x 400 х 250 |
Ø лінії контуру опалення (дюйм) | 3/4 |
Ø виходу гарячої води (дюйм) | 1/2 |
Ø входу газу (дюйм) | 1/2 |
Ø входу холодної води (дюйм) | 1/2 |
Ø зворотного лінії контуру опалення (дюйм) | 3/4 |
Ø відведення продуктів згоряння і подачі повітря ( | 60/100, 80/80 |
ККД при 100% теплової потужності (60/80 °)% | 93. 0 |
ККД при 30% теплової потужності – 47 ° C% | 90.2 |
Витрата газу: природний газ (м3 / год) | 2.70 |
Витрата газу: пропан (м3 / год) | 1.98 |
Країна бренду | Італія |
Макс. / Хв. температура опалення ° C | 35 – 83 |
Макс. / Хв. температура ГВП ° C | 35 – 58 |
Макс. / Хв. іменний. теплова потужність (отoпленіе | 11.2 – 23.7 |
Макс. / Хв. іменний. теплова потужність (режим ГВП | 11.2 – 23.7 |
Продуктивність ГВП (ΔT = 30 °C) л/хв | 11.4 |
Температура продуктів згоряння (G20) ° | 107 |
Тиск подачі газу та G20 (мБар) | 13.0 … 20.0 |
Потужність Вт | 140 |
Напруга, В / Гц | 230 В, 50 Гц |
Клас захисту | IP X4D |
NOx клас | 3 |
Вага, кг | 26. 4 |
Площа обігріву (м. Кв.) | 200 – 250 |
- Техническая документация
- Сертификаты соответствия
Схожі товари
-
15,684 грн
-
0.
00
грн
-
60,167 грн
-
23,723 грн
-
23,723 грн
-
23,723 грн
-
23,723 грн
-
23,770 грн
-
45,243 грн
-
46,108 грн
-
41,081 грн
-
46,594 грн
-
39,946 грн
-
41,298 грн
-
40,162 грн
-
41,351 грн
-
41,730 грн
-
42,055 грн
-
0.
00
грн
-
39,136 грн
-
38,702 грн
-
39,621 грн
-
35,339 грн
-
36,114 грн
-
36,888 грн
-
20,030 грн
-
0.
00
грн
-
0.00 грн
-
14,406 грн
-
27,150 грн
-
35,929 грн
-
37,700 грн
-
38,954 грн
-
58,542 грн
00
грн
00
грн
00
грн
NOVA FLORIDA VELA COMPACT УСТАНОВКА РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ И УХОДУ Скачать Pdf
Скачать ОглавлениеДобавить в мои руководства
Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” Распечатай эту страницуСодержание
4страница из 36
- Содержание
- Оглавление
- Поиск неисправностей
- Закладки
Реклама
СОДЕРЖАНИЕ
Общая информация для установщика, техника по техническому обслуживанию и пользователя
Соглашение
Инструкции для пользователя
- управляющая панель
.
1 – Панель управления- № 1 Схема – Светодиодная сигнализация – Состояние работы котла
Работа котла
Переключение по телефону
Работа
Закрытие котла
Отключение с горелкой
Отключившись на 9003
Отключившись из-за перекрытия
9002Отступаемое на 9002 70027 70027 7002 70027 70027 7002 70027 7002 70027 Рис. 2 – Загрузка крана
Техническое обслуживание
Примечания для пользователя
Технические характеристики и размеры
9003
79289003
.
3 – Размеры модели CTNРис. 4 – Размеры модели CTFS
Гидравлические схемы
Рис. 5 – Гидравлическая схема модели CTN
Рис. 6 – CTFS Model Hydraulic Layout
Operating Data
No. 2 Chart – CTN Model Adjustment Rates
No. 3 Chart – CTFS Model Adjustment Rates
General Characteristics
№ 4 Таблица — Общие характеристики
№ 5 Таблица — Скорость сгорания модели CTN 24
№ 6 Таблица — CTFS 24 Скорость сгорания модели AF
9
Instructions for the Installer
Installation Standards
Installation
Packaging
Choosing Where to Install the Boiler
Positioning the Boiler
Pic .
7 – Шаблон для установкиУстановка котла
Вентиляция котельной
Система забора воздуха и отвода дымовых газов
Котел с естественной тягой
Рис. 8 – Подключение к дымоходу модели CTN
Рис. 9 – Размеры для подключения модели CTN к каналу отвода дымовых газов
Котел с принудительной тягой
Конфигурация воздухозаборных и выпускных каналов дымовых газов
Система забора воздуха и отвода дымовых газов Через 6 мм/10 Коаксиальные трубы
Рис. 10 – Коаксиальная система воздухозабора и отвода дымовых газов (CTFS)
Рис.
Рис. 12 – Раздельная трубная система забора воздуха и отвода дымовых газов (CTFS)Рис. 13 – Размеры для подключения к системе разделенных труб воздухозаборника и отвода дымовых газов (CTFS) 9Рис. 14 – Примеры раздельных трубных систем
Рис. 15 – Дополнительные примеры системы раздельных труб
Рис. 16 – Пробные участки для измерения эффективности сгорания
Подключение к газопроводу
Подключение к водопроводу
Рис. 17 – Подключение к газовой сети
Подключение к электростанции
Подключение термостата комнаты (дополнительное оборудование)
Загрузка системы
.
НачалоPRALIMIRIMIRIMIRIMIRIMINARINIMINARINIMINIRMINIRMINIRMINIRMINLIMINIRMINIRMINIT Выключение
Схема подключения
Рис. 18 – Электрический макет 9№ 7 Таблица температурных датчиков «Температура – номинальное сопротивление» 19 – Природный газ – Перемычка выбора сжиженного газа
Рис. 20 – Регулировка газового клапана
Проверка котла
Предварительные проверки
Включение и выключение
Техническое обслуживание
Поиск и устранение неисправностей
VELA
CTN 24/RTN 24 CTFS 24/RTFS 24
CTFS 28/RTFS 28
Компактный
Установка
Использование и обслуживание
ГБ
IST 04 C 167 -02
ГБ
IST 04 C 167 -02
ГБ
IST 04 C 167 -02
ГБ
IST 04 C 167 -02
ГБ
IST 04 C 167 -02
ГБ
Содержание
Предыдущая страница
Следующая страница
Содержание
Краткое содержание для Nova Florida VELA COMPACT
Это руководство также подходит для:
Vela compact ctn 24 afVela compact ctfs 24 af
Газовый котел Nova Florida VELA COMPACT CTFS 24 AF
by NovaFlorida
- Краткое описание
- Дополнительная информация
Котел двухконтурный с закрытой камерой сгорания и принудительной тягой.
Котел оснащен раздельными теплообменниками и аналоговой панелью управления с ручками.Котел с закрытой камерой сгорания и принудительной тягой. Котел оснащен битермическим теплообменником и аналоговой панелью управления с ручками. Небольшие габаритные размеры котла позволяют устанавливать его даже в небольших помещениях. Котел оснащен расширительным баком емкостью 7 литров, термостатом дымовых газов, термостатом перегрева, автоматическим воздушным клапаном и датчиком протока горячей воды. Котел имеет режимы защиты от замерзания, блокировки циркуляционного насоса и перегрева.
Годовая экономия
Годовая экономия: 2800 грн / 2300 кВтч *
90,0%
10,0%
Годовой базовый уровень энергии для отопления 39 722 кВтч/год
Годовой энергии после замены Nova Florida VELA COMPACT CTFS 24 AF
Ваш годовой сбережений
в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этой продукции со стороны ЕБРР.
Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.**Включенные технологии были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку
2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.
Контактная информация ООО “Леон-Сервис плюс”, ул. Господская, 1а, Петровское, Киево-Святошинский район, Киевская область, 08141, Украина, тел.: +380 (44) 502-9048, [email protected], www.leon.ua Производство Подробная информация о продукте http://www.novaflorida.in.ua/ Технология газовый котел Максимальная мощность в кВт 23,7 Минимальная мощность в кВт 7. 1Эффективность в % 93,0 Годовая экономия
Годовая экономия: 2800 грн / 2300 кВтч *
90,0%
10,0%
Годовой базовый уровень энергии для отопления 39 722 кВтч/год
Годовой энергии после замены Nova Florida VELA COMPACT CTFS 24 AF
Ваш годовой сбережений
в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этой продукции со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
**Включенные технологии были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку
2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине.
Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт.
1 – Панель управления
3 – Размеры модели CTN
7 – Шаблон для установки
Рис. 12 – Раздельная трубная система забора воздуха и отвода дымовых газов (CTFS)
Начало

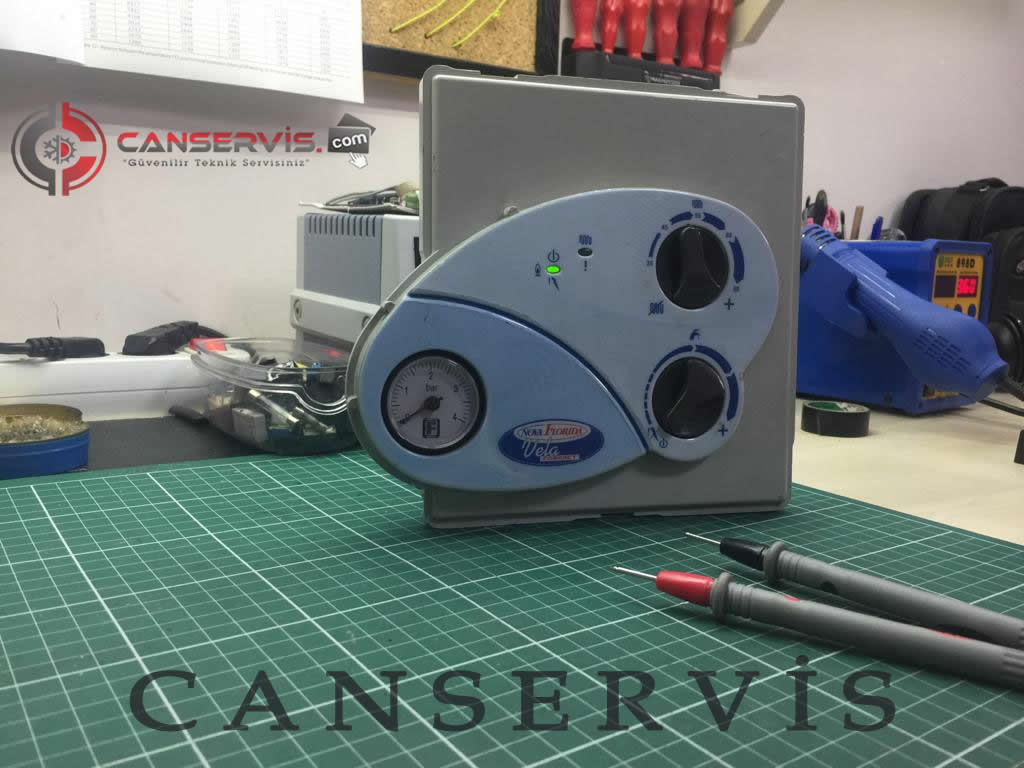

Котел оснащен раздельными теплообменниками и аналоговой панелью управления с ручками.
Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
1
Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
