Инструкция напольные газовые котлы Protherm-Медведь

Upcoming SlideShare

El grafeno

Loading in … 3

1 of 37

Инструкция напольные газовые котлы Protherm-Медведь

Чугунные котлы МЕДВЕДЬ версия 16  20, 30, 40, 50 KLOM  20, 30, 40, 50 KLZ
2 20 – 50 KLOM – Электронное зажигание с плавным модулированием мощности 20 – 50 KLZ – Электронное зажигание с плавным модулированием мощности – встроенный 110-литровый накопительный бак ГВС
3 20 – 50 KLOM Медведь  Стационарный котел с чугунным теплообменником  Мощность: 17кВт; 26кВт; 35кВт; 44,5кВт  Искровое зажигание Плавное модулирование мощности (70-100%)  Возможность подключения внешнего накопительного бака ГХВ через дополняющий насос  Установка температуры накопительного бака с панели управления котлом (накопительный бак должен быть оснащен NTC датчиком температуры)  Выбег насосов ОВ и ГВС  Эквитермическое регулирование работы котла  Регулируемые ножки  Отвод продуктов сгорания в дымоход  Возможно использования полутурбо

4 Усовершенствования котла KLOM по сравнению с KLO  Подключение и настройку модуля эквитермического регулирования  Автодиагностику Подключение накопительного бака через насос Установку температуры во внешнем накопительном баке непосредственно с панели управления Подключение таймера Регулируемые ножки Выштамповка для упрощения снятия передней панели Непрерывное модулирование мощности Панель управления позволяет осуществлять: Прозрачная крышка с УФ фильтромВерхняя крышка серого цвета, совпадающего с окраской пластиковых частей

5 1 2 3 4 5 6 7 8 10 9 11121314 15 16 17 18 Надставка“ПOЛУ-TУРБO” (неявляетсячастьюкотла ) Надстройка ПОЛУТУРБО Рабочая схема – KLOM 20-50 1. Панель управления 2. Отверстие для чистки теплообменника 3. Горловина дымохода 4. Прерыватель тяги 5. Термостат контроля обратной тяги 6. Вывод горячей воды в систему 7. Подача газа 8. Чугунный теплообменник 9. Обратная вода, подающаяся в систему 10. Камера сжигания 11. Подача вторичного воздуха 12. Горелка трубчатая 13. Подача первичного воздуха 14. Форсунка 15. Газовый клапан 16. Автоматика зажигания 17. Панели 18. Место подключения датчиков
6 Технические параметры котлов KLOM 20KLOM 30KLOM 40KLOM 50KLOM Категория Исполнение Входная G20 кВт 13,5 – 19 20 – 28 27 – 38,5 34,2 – 49 мощность G31 кВт 12 – 18 19 – 27 25,5 – 36,5 32 – 46,6 МощностьG20 кВт 12 – 17 18 – 26 24,5 – 35 31 – 44,5 G31 кВт 11 – 16 17 – 24,5 23 – 33 29 – 42 % Диаметр форсунки G20 / G31 мм Входящее давление G20 / G31 мбар Макс.рабочее давление бар Мин.рабочее давление бар Диапазон температур °C В / Гц Вт IP Па мм 130 130 150 180 Температура продуктов сгорания °C PT 20 PT 30 PT 40 PT 50 Уровень шума dB кг 90 110 130 150 Модулирование плавное Топливо G20 / G31 КПД – G20 / G31 90 – 92 / 89 – 91 Зажигание электрическая искра 230 / 50 Потреб. мощность 15 2 II2h4P B11BS 3 1 2,65 / 1,7 20 / 30 Вес Мин.требуемая пост.тяга дымохода 45 – 85 до 55 ∼ 100 / ∼ 95 Ст.электр.защиты 40 Диаметр дымохода Полутурбо Напряжение
7 Размеры котлов KLOM
8 Панель управления 20 – 50 KLOM 1 – дисплей 4 – манометр ОВ 2 – кнопка MODE (переход в режим настройки) 5 – кнопка RESET 3 – кнопка 6 – сетевой выключатель «
9 Подключение к котлу KLOM внешнего накопительного бака Комнатный терморегулятор Насос ОВ Обратные лапаны Котел Медведь KLOM Подключение NTC датчика накопительно го бака ГВС Накопительный бак ГВС Насос для дополнения накопительного бака

10 Присоединительные зажимы котла KLOM Насос для дополнения накопительного бака Насос котла Кабель питания с вилкой Зажимы для подключения наружного датчика Зажимы для подключения датчика накопительного бака ГВС комнатный терморегулятор Турбо надстройка semi-turbo Таймер Данный способ подсоединения используйте только в случае подключения комнатного терморегулятора Котел
11 Электрическая схема котла KLOM Газовый клапан Honeywell Термостат продуктов сгорания Аварийный термостат 95°C Кабель питания Главный выключатель Насос котла Насос для дополнения накопительного бака Заслонка дымохода (турбо надстройка) Кнопка RESET Автоматика розжига Honeywell S4565 AM 10588 Ионизирующий электрод Зажигающие электроды Таймер Место подсоединения контакта Датчик температуры ОВ Датчик наружной температуры Датчик температуры ГХВ Комнатный терморегулятор Шкаф управления Наружный датчик микропроцессор Управление PROTHERM ST6-10 Красный Серый Серый PWM1 Красный черная

12 Медведь 20 – 50 KLZ  Стационарный чугунный котел с встроенным 110- литровым накопительным баком ГВС  Мощность: 17кВт, 26кВт, 35кВт и 44кВт  Регулирующая плата с микропроцессором  Эквитермическое регулирование  Встроенный таймер для установки периода снижения интенсивности отопления  Расширительный бак для ОВ и ГВC  Плавное модулирование мощности  Регулируемые ножки  Отвод продуктов сгорания в дымоход  Возможность использования полутурбо
13 Усовершенствования котла KLZ Расширительный бак (4 литра) 110-литровый накопительный бак Прозрачная крышка с УФ фильтром Регулируемые ножки Верхняя крышка серого цвета, совпадающего с окраской пластиковых частей В ассортимент добавлен котел 50KLZ мощностью 44кВт Выштамповка для упрощенного снятия Таймер, регулирующий приоритетность дополнения накопительного бака На панели управления изображаются только значения температуры ОВ и ГВС (эквитермическое регулирование возможно только после подключения датчика наружной температуры)

14 Рабочая схема котла 20 – 50 KLZ 1 – Панель управления 2 – Надстройка „ПОЛУТУРБО“ 3 – Отвод продуктов сгорания 4 – Автоматический воздушный клапан 5 – Предохранительный клапан 6 – Циркуляционный насос контура ГВС 7 – Термостат продуктов сгорания системы СКТД 8 – Циркуляционный насос контура ОВ 9 – Расширительный бак ОВ 10 – Обратный клапан контура ОВ 11 – Обратный клапан контура ГВС 12 – Подача газа 13 – Отвод горячей ОВ 14 – Чугунный теплообменник 15 – Подача обратной ОВ 16 – Накопительный бак ГВС 17 – Отвод ГВС 18 – Вывод в циркуляционный округ ГВС 19 – Подача воды в накопительный бак 20 – Сливной клапан 21 – Плата горелки 22 – Газовый клапан 23 – Передняя панель 24 – Предохранительный клапан ГВС 25 – Расширительный бак ГВС
15 Технические параметры котлов KLZ 20KLZ 30KLZ 40KLZ 50KLZ Категория Исполнение ВходящаяG20 кВт 13,5 – 19 20 – 28 27 – 38,5 36 – 49 мощность G31 кВт 12 – 18 19 – 27 25,5 – 36,5 32,8 – 47,5 МощностьG20 кВт 12 – 17 18 – 26 24,5 – 35 31,5 – 44 G31 кВт 11 – 16 17 – 24,5 23 – 33 28 – 41,2 % Диаметр форсунки G20 / G31 мм Входящее давление G20 / G31 мбар Макс.

рабочее давление бар Мин.рабочеее давление бар Диапазон температур °C В / Гц Вт IP л л кПа °C л/мин. 16 19 21 21 Па мм 130 130 150 180 Температура продуктов сгорания °C PT 20 PT 30 PT 40 PT 50 Уровень шума dB кг 145 160 185 210 Модулирование плавное Топливо G20 / G31 КПД – G20 / G31 90 – 92 / 89 – 91 Зажигание электрическая искра Ст.электр.защиты 40 Напряжение 230 / 50 Потр.мощность 130 Устанавливаемый диапазон температур 40 – 70 Объем расширительного бака ОВ 10 Объем расширительного бака ГВС 4 Макс. / мин. давление ГВС 600 / 100 Диаметр дымохода Полутурбо Вес Расход ГВС (согласно EN 625) Мин.треб. постоянная тяга дымохода II2h4P B11BS 3 1 2,65 / 1,7 45 – 85 до 55 ∼ 100 / ∼ 95 20 / 30 2

16 D – подача ОВ 1“ E – отвод ОВ 1“ F – подача газа ¾“ A – подача ГВС ¾“ B – циркуляция ГВС ¾“ C – отвод ГВС ¾“ Размеры котлов KLZ
17 Панель управления котлом 20 – 50 KLZ Простая и наглядная система управления котлом посредством двух кнопок и данных на дисплеи. Встроенный таймер обеспечивает возможность ночного снижения нагрузки при управлении котлом с помощью эквитермического регулятора. Благодаря использованию комнатного регулятора можно избежать чрезмерного обогрева объекта в случае неправильной настройки крутизны кривой отопления, а также в осенне-весеннем сезоне. 1 – таймер 5 – манометр ОВ 2 – кнопка MODE (переход в режим настройки) 6 – кнопка RESET 3 – дисплей 7 – сетевой выключатель 4 – кнопка
18 Электрическая схема котлов KLZ Газовый клапан Honeywell VK4105G 1005 2 Серый Красный Автоматика розжига S4565 AM 1041 дымоход 10V-IP44 Ионизирующи й электрод Зажигающие электроды Насос системы отопления Насос накопительного бака Таймер для снижения ночной нагрузки Датчик температуры ОВ Датчик наружной температуры Датчик температуры ГХВ Комнатный терморегулятор Кабель питания Термостат продуктов сгорания Аварийный термостат Главный выключатель синий черный синяя черная синяя черная Заслонка дымохода (турбо надстройка) микропроцессор Шкаф управления Наружный датчик Кнопка RESET Управление СерыйКрасный черная черная синяя черная синяя синяя коричневая

19 Защитные функции котла Защита от замерзания Котел оснащен встроенной системой противоморозной защиты, предохраняющей котел (но не отопительную систему) и накопительный бак ГХВ от замерзания. При снижении температуры отопительной воды ниже 10 °C произойдет автоматический запуск насоса. При снижении температуры ниже 9 °C насос будет автоматически отключен, и, несмотря на приказы комнатного терморегулятора или установленный режим «ЛЕТО», котел будет нагревать отопительную воду до 24°C, после чего произойдет отключение котла и запуск насоса (на 1 мин.). Для предохранения накопительного бака при температуре 7°C включается горелка. После того, как температура котла достигнет температуры, необходимой для запуска насоса (параметр t ), придет в действие насос накопительного бака. Насос отключится после достижения 10°C, далее в течение 1 мин происходит выбег насоса. Предупреждение: В случае, если котел некоторое время находился в отключенном состоянии в помещении с температурой воздуха ниже 3 °C, то по причине безопасности котел нельзя снова пускать в ход. Защита насоса В случае бездействия насоса более 24 часов, его защита от блокировки на случай длительной остановки осуществляется посредством кратковременного включения (приблизительно на 30 с).
Выбеги насосов Выбеги насосов настроены на одинаковую продолжительность (около 1мин), изменить настройку невозможно
20 Защитные функции котла Антициклирование Антициклическое ограничение в режиме отопления, когда после отключения котла не разрешается его повторное зажигание раньше, чем панель управления не зарегистрирует остановку в течение 1 минуты. Вместе с тем, однако, должно быть выполнено и условие возникновения гистерезиса при снижении установленной температуры на 8 °C. Если данное условие не выполняется, то котел находится в ожидании снижения еще минуту (или время, кратное 1 мин). Перегрев котла Если температура котла превысит 81°C, а приказ на отопление не будет получен, то автоматически придет в действие насос, подающий воду в систему. При повышении температуры свыше 92°C на дисплеи появится сообщение о неисправности F3, горелка котла погаснет (если горела), а насос будет непрерывно подавать воду в систему. Повторное включение котла возможно только после снижения температуры до 75°C. Предупреждение: Все защитные функции котла активизируются только при условии его подключения к электрической сети (вилка находится в розетке, а главный выключатель в положении включено (I).
21 Дополнительные функции котла Регулирование температуры в накопительном баке Нагрев воды в накопительном баке осуществляется с дифференциалом регулирования (гистерезисом) -2 °C/ +0°C по сравнению с установленной температурой. Температура подаваемой воды в период нагрева накопительного бака доводится до 80°C с неизменным температурным гистерезисом +/-1°C. Включение котла для нагрева воды в системе (посредством комнатного терморегулятора) Котел работает с установленной мощностью „n“ на протяжении примерно 10 с. После этого мощность на 2 мин снижается, после чего регулируется в зависимости от величины ее отклонения. Когда температура будет приблизительно на 5°C ниже установленной, произойдет плавное снижение мощности. Включение котла для подогрева накопительного бака Котел работает с установленной мощностью „n“ в течение приблизительно 10 с. После этого, его мощность регулируется в зависимости от величины ее отклонения. Когда температура приблизительно на 5°C приблизится к установленной входящей температуре (80°C) или на 3°C к установленной температуре накопительного бака, произойдет плавное снижение мощности котла. Регулирование в зависимости от наружной температуры В случае подключения наружного датчика температуры и установки параметров эквитермических кривых E и P , температура воды будет рассчитана автоматически в диапазоне 40°- 85°C.
22 Дополнительные функции котла Установка заводских параметров Это – новая функция котла, позаимствованная у навесных котлов. Если при включении котла нажать кнопку MODE, то в котле будут установлены следующие значения параметров: Температура накопительного бака – 56°C Температура котла – 80°C Кривизна кривой – E- Параллельное смещение – P- Снижение интенсивности отопления – u- Температура запуска насоса – t- Данная функция оставляет без изменения значение параметра „n“, предназначенного для выбора стартовой мощности котла.
23 Плата управления KLOM и KLZ – PCB  Управление работой котла с помощью встроенного микропроцессора  Автодиагностика неисправностей  Плавное пропорциональное модулирование  Мягкий старт  Выбег насоса  Функция антициклирования при нагреве ОВ  Противоморозная защита системы 10°C  Противоморозная защита котла 8°C  Ограничение запуска котла в случае угрозы его замерзания  Защита насоса от блокировки  Защита от перегрева  Индикация температуры ОВ, ГВС и сигнализация неисправностей на дисплее
24 Основные данные, изображаемые на дисплее После включения котла посредством главного выключателя на дисплее появится изображение актуальной температуры отопительной воды (ОВ) температура ГВС (только в случае подключения накопительного бака) После нажатия кнопки на дисплее появится изображение температуры ГВС в накопительном баке. При этом в верхнем левом углу дисплея зажжется диод, сигнализирующий индикацию температуры ГВС в накопителе. Если вместо цифрового значения на дисплее появится изображение параметра „–“, это значит, что котел работает не в режиме приоритетного нагрева ГВС (нагрев накопительного бака выключен), а только для нагрева отопительной воды, подаваемой в систему отопления. температура ОВ
25 Прочие изображения на дисплеи Во время индикации температуры ОВ диод, расположенный в правом нижнем углу дисплея, отражает следующие состояния: • диод не горит – не получен приказ на нагрев • диод мигает – получен приказ от внешнего накопительного бака ГВС (приказ на подогрев ГВС в накопителе), если последний подключен к котлу • диод горит – принят приказ на нагрев от комнатного терморегулятора При одновременном нажатии кнопок MODE и на дисплее появится изображение актуальной заданной температуры котла. Функция полезна в случае использования наружного датчика температуры, когда можно рассчитать, какова будет температура котла при определенной наружной температуре, а полученный результат применить для коррекции параметров E и P. Кнопку MODE нужно нажимать первой. Индикация расчетной температуры котла
26 После нажатия кнопки MODE (рис.1, поз.2) котел переключится в режим настройки. В момент установки температуры ОВ диод, расположенный в левом верхнем углу дисплея, мигает, а диод в правом нижнем не горит. С помощью кнопки установите желаемую температуру ОВ, подаваемую в систему отопления. Порядок установки значений ОВ следующий –, 45, 50, 55, 60, 65, 70, 75, 80, 85 °C. При выборе параметра — , котел нагревает только ГВС в накопительном баке – т.е. котел работает в так называемом „летнем режиме“. После нажатия кнопки MODE установленное значение будет записано в памяти. Настройка основных параметров котла установка температуры ОВ
27 Нажмите кнопку MODE – диод в левом верхнем углу дисплея начнет мигать, в диод в правом нижнем углу – гореть. С помощью кнопки выберите желаемую температуру ГВС в накопительном баке. Порядок установки значений ГВС следующий –, 40, 44, 48, 52, 56, 60, 64, 68, 70 °C. При выборе параметра « - - » , котел будет нагревать только отопительную воду, подаваемую в отопительную систему. После нажатия кнопки MODE выбранное значение будет записано в памяти, а на дисплее отобразится режим настройки температуры ОВ. Настройка основных параметров котла установка температуры ГВ
28 Установка кривизны кривой Нажимайте кнопку MODE до тех пор, пока на дисплее не появится изображение параметра E. При этом диод в правом верхнем углу начнет мигать. С помощью кнопки выберите соответствующую кривую от E1 до E9, после чего подтвердите свой выбор нажатием кнопки MODE. Выбор параметра E обозначает выключение эквитермического режима регулирования. Температура ОВ воды на выходе из котла регулируется в зависимости от наружной температуры воздуха и выбранной кривой. Примечание: Настройка эквитермического режима, т.е. выбор кривизны эквитермической кривой и ее параллельного смещения, возможна только в случае подключения к котлу наружного датчика температуры. В противном случае, переход в режим настройки E будет невозможным. Настройка основных параметров котла Эквитермические кривые – выбор наклона
29 Параллельное смещение кривой Нажимайте кнопку MODE до тех пор, пока на дисплее не появится изображение параметра P. При этом диод в левом верхнем углу дисплея начнет мигать. С помощью кнопки выберите желаемую кривую от P1 до P9, после чего подтвердите свой выбор нажатием кнопки MODE. Значения смещения отдельных кривых: P1 – смещение на -15 °C P2 – смещение на -9 °C P3 – смещение на -6 °C P4 – смещение на -3 °C P5 – смещение на +3 °C P6 – смещение на +6 °C P7 – смещение на +9 °C P8 – смещение на +15 °C P9 – смещение на +21 °C P− – без смещения Температура ОВ, нагретой согласно предварительно выбранной кривой, увеличится (P1 – P4) или снизится (P5 – P9) на выбранное значение, или останется без изменения (P-). Настройка основных параметров котла Эквитермические кривые – параллельное смещение
30 Сообщения о неисправностях Потеря пламени – F1 Сигнализирует своевольное необратимое заблокирование автоматики розжига и закрытие газового клапана, то есть ПОТЕРЮ ПЛАМЕНИ. Подобная блокировка происходит в случае, если в режиме открытого газового клапана в автоматику розжига не поступает обратный сигнал о наличии пламени. Котел автоматически отключится без возможности повторного включения. Данная неисправность может возникнуть и в результате активизирования деятельности элементов безопасности – аварийного термостата и термостата продуктов сгорания. Нажатием кнопки RESET на панели управления отблокируйте котел. Если сообщение повторяется, обратитесь в специализированный сервис. Неисправность датчика ОВ – F2 Сигнализирует неисправность датчика ОВ или снижение температуры ОВ ниже 3 °C. Котел отключится, повторный запуск будет заблокирован. Обратитесь в специализированный сервис. Перегрев котла – F3 Сигнализирует повышение температуры ОВ выше 92 °C. Котел отключится, но после охлаждения его работа будет автоматически возобновлена.
31 Сообщения о неисправностях Неисправность датчика ГВС – F4 Сигнализирует неисправность датчика ГВС. Нагрев накопительного бака ГВС будет заблокирован, но режим отопления останется неизменным. Примечание: Подобное аварийное состояние может возникнуть только в случае, если к котлу подсоединен внешний накопительный бак ГВС. Неисправность наружного датчика – F5 Сигнализирует неисправность (короткое замыкание) наружного датчика температуры при условии, если был выбран эквитермический режим управления котлом. Котел продолжает работать без ограничений, хотя температура ОВ регулируется согласно параметрам, установленным в котле. Примечание: Если котел не работает в режиме эквитермического регулирования, подобное сообщение не появится.
32 Настройка сервисных параметров Установка периода понижения интенсивности отопления На дисплее изображен параметр „u“, диод в левом верхнем углу мигает. С помощью этого параметра можно установить период понижения интенсивности отопления, зависящий от настройки таймера. Установленная температура ОВ будет снижена на величину данного параметра. Желаемое значение выбирается с помощью кнопки с последующим подтверждением выбора нажатием кнопки MODE и одновременным переходом в следующий режим. Значения параметра „u“: u1 – без понижения u2 – снижение на 3 °C u3 – снижение на 6 °C u4 – снижение на 9 °C u5 – снижение на 12 °C u6 – снижение на 15 °C u7 – снижение на 18 °C u8 – снижение на o 21 °C u9 – снижение на 24 °C u – – макс. снижение – отопление отключено, котел не реагирует на команду комнатного терморегулятора (в данном режиме котел не будет ни топить, ни подогревать накопитель), активной остается только противоморозная защита Примечание: Установка периода снижения нагрузки возможна только в случае, если котел оснащен таймером или иным устройством, позволяющим устанавливать временные интервалы (например, подходящий тип комнатного терморегулятора). В режим настройки сервисных параметров можно попасть с помощью нажатия кнопки MODE в течение 10 с.
33 Настройка сервисных параметров Запуск насоса На дисплее изображен параметр „t“, диод в левом верхнем углу мигает. В данном режиме параметр „t“ настраивается на такую температуру ОВ, при которой приходит в действие насос ОВ. Требуемый параметр выбирается с помощью кнопки , после чего выбранное значение подтверждается нажатием кнопки MODE с переходом в следующий режим настройки. Значения параметра „t“: t1 = 40 °C t2 = 45 °C t3 = 48 °C t4 = 50 °C t5 = 52 °C t6 = 54 °C t7 = 56 °C t8 = 58 °C t9 = 60 °C t- – автоматическая настройка температуры ОВ в диапазоне 38°- 58°C в зависимости от требуемой температуры ОВ (эквитермический режим) или выбранной температуры котла в случае, если к котлу не был подключен наружный датчик температуры. Параметр „t“ предопределяет минимальную температуру котла, то есть в случае, если расчетная (в эквитермическом режиме) температура или установленная температура и будет ниже, в расчет будет взята температура, соответствующая параметру „t“.
34 Настройка сервисных параметров Стартовая мощность котла На дисплее изображен параметр „n“, при этом диод в левом верхнем углу мигает. В данном режиме стартовая мощность котла устанавливается следующим образом: от „n –“ – минимальная стартовая мощность до „n9“ – максимальная стартовая мощность. С помощью кнопки выберите необходимый параметр, после чего подтвердите свой выбор нажатием кнопки MODE, которая одновременно служит для перехода в следующий режим. Примечание: Перенастройка стартовой мощности котла используется только при перестройке на иной вид топлива, см. главу „Перестройка на иной вид топлива“ („n6“ для пропана и „n-“ для природного газа).
35 Настройка клапана Honeywell CVI-m 2. 1. C. ∅. 8. A. B. D. ■ Установите “U”- маномер на газовую арматуру в месте забора (2) ■ Снимите крышку с элементов настройки (A) ■ Установите сначала минимальную, потом максимальную мощность Установка минимальной мощности ■ Пустите котел на минимальную мощность в режиме нагрева ОВ – только 100 с после запуска ■ Поверните винт (C) против часовой стрелки до минимума. С помощью потенциометра (D), расположенного на боку автоматики розжига, установите желаемое давление газа Pmin. Установка максимальной мощности ■ Пустите котел на максимальную мощность в режиме нагрева ОВ ■ С помощью винта (B), расположенного под крышкой (A), ■ установите желаемое значение давления газа Pmax Заключительная проверка ■ Проверьте настройку максимальной мощности Pmax. ■ Проверьте настройку минимальной мощности Pmin ■ Наденьте крышку винта настройки ■ Отсоедините манометр и проверьте герметичность системы
36 Надстройка ”полутурбо” – PT20-50 Подключение к котлам KLOM, KLZ
37 ■ Не устанавливайте котел в открытые системы отопления. Если Вы, все-таки, хотите установить котел в подобную систему, то помните, что давление воды в системе отопления должно быть минимально 100 кПа (1 бар) ■ В случае наличия на радиаторах термостатических клапанов необходимо обеспечить циркуляцию отопительной воды хотя бы через один радиатор, на котором нет термостатического клапана. Комнатный терморегулятор рекомендуется поместить в помещение, где на радиаторе отсутствует термостатический клапан ■ Не рекомендуется добавлять в отопительную воду незамерзающие смеси, так как они обладают такими нежелательными свойствами, как пониженная теплоотдача, повышенное тепловое расширение и агрессивное воздействие на прокладки ■ Перед тем, как наполнить систему, ее необходимо несколько раз промыть водой под давлением ■ Неисправности, возникшие вследствие осаждения нечистот и накипи, не являются предметом гарантии. Рекомендуем наполнять систему обработанной (деминерализованной) водой ■ Перед котлом нужно установить фильтр, который необходимо регулярно контролировать ■ Перед напуском воды в систему необходимо проверить давление воды в расширительном баке, в случае необходимости повысить его. Давление должно быть приблизительно одинаковым с давлением холодной ОВ Основные требования к монтажу

Ремонт и регулировки котлов Протерм

Неисправности и ремонт Коды ошибок

В эксплуатации газовый котел Протерм клз 30. Включаю нагрев горячей воды. Нагревает, отключается и выдает ошибку ф1. Делаю сброс ошибки и аппарат начинает опять работать.

Надставка полутурбо установлена? Если да, то датчик тяги сзади нужно открутить, и пусть внизу весит на проводе. Если атмосферник, значит плохая тяга или на блоке розжига неправильно отрегулирована модуляция газа.

В инструкции к напольному котлу Медведь 40 KLZ практически ничего не написано, как провести регулировку в режим день/ночь. Понятно, что греть воду для ГВС в ночное время нет никакой нужды, а агрегат при этом включается ночью и неэффективно расходует газ.

Установлен и подключен котел КЛЗ 30, гидрострелка на 3 контура подачи, на каждом по насосу. Нужен ли насос с гидрострелки в обратку котла?

Циркуляционный насос желателен для минимального протока в котловом контуре.

Провели монтаж и подключение котла Протерм Медведь 50 клз. ГВС выставлено 60, а греет до 80. Падает до 72 и опять включается подогрев и гонит до 80. При этом таймер игнорируется. Что за неисправность?

Это норма для этих котлов. На воду устанавливается минимальная, а на отопление максимальная. Когда вы выставили температуру 40, он греет её на максимуме до 80, пока не нагреет, и переключается на отопление. И когда температура в бойлере упадёт до заданной вами 40, он снова включится и будет греть до максимума.

В эксплуатации котел Протерм TLO 40. Работал хорошо. 3 недели назад упала мощность нагрева, на установку температуры не реагирует, нагревается до 40 градусов и отключается. В чем неисправность?

Газ смотрите, дымоход и датчик температуры отопления.

В эксплуатации напольный котел Protherm 50 KLZ. При выключенном нагреве отопления все равно периодически работает. Как отремонтировать?

При нагреве ГВС котел работает на полную мощность, независимо от того на какую температуру настроена вода в бойлере. При нагреве бойлера до заданной температуры, аппарат автоматически возвращается на нагрев СО по заданной температуре.

Дом примерно 180 кв. м, система отопления – алюминиевые радиаторы и теплые полы. Систему отопления делают, чтобы она работала самотеком. После всевозможных расспросов выяснил, что мне нужен напольный котел и газовый бойлер косвенного нагрева. Рекомендовали Protherm, как вполне достаточные для моих нужд. Какой аппарат выбрать из модификаций 40 KLOM, TLO или PLO?

Котел энергонезависимый – TLO. Подешевле можно и Волк взять, можно и с нержавеющим теплообменником отечественные выбрать.
1. Если Вам нужна СО самотеком, можете взять ТЛО. Теплые полы самотеком не работают. Тогда поставите 2 насоса: один на СО, второй на теплый пол. В этом случае пропадает смысл энергонезависимости, т. к. теплые полы работать не будут. Если Вас это устраивает-то вперед.
2. Если для Вас критично, чтобы были ТП, тогда берите котел энергозависимый.
3. Газовый бойлер – это емкость подогреваемая горелкой для комфортного получения ГВС. Не забывайте, что для него нужен дымоход. Хотя варианты с БКН будут эффективней и дымохода не нужно.

Нужен напольник с мощностью строго до 20 кВт (замена котла) с комфортным подключением к БКН. Электричество в целом не досаждает, но, плановые отключения (ремонтные) и форс-мажорные явления присутствуют, а, как известно, раз в год и палка стреляет. Это пожелания к котлу в плане энергонезависимости и угрозы для выхода из строя автоматики. Выбор стоит между 17 кВт – Protherm Медведь 20 PLO, KLOM и 20 TLO. А ведь есть еще
и Волк 16 KSO (16 кВт). Медведь TLO и Волк KSO – энергонезависимы. Это, конечно, плюс. Узнал, что КЛОМ самый оптимальный в плане подключения бойлера, но смущает автоматика. Защита ее может также вылиться в кругленькую сумму, которую невольно прибавляешь к стоимости котла. Котел будет стоять не в изолированной котельной, а в помещении рядом с газовой плитой. То, что пишут в тех. характеристиках о каждом котле изучал и сравнивал. Очевидного лидера в плане удобства для пользователей не увидел. Хочется обеспечить беспроблемный, в плане обслуживания котла, период лет на 10-15. В этом плане экономия в 10 тысяч на данном этапе не кажется столь важной.

Подскажите, можно к газовому котлу KLOM 40 вместо датчика бойлера 0010006491 подключить датчик от Vaillant 306257.

Дом 140 кв. метров в два этажа. Теплые полы по первому этажу и ванная на втором. Все вместе 80 м2, далее радиаторы 13шт, БКС на 200 л. К агрегату только коаксиальный дымоход. Рассматривал изначально Пантера 25 КТО, но советуют напольный с чугунным теплообменником и по мощнее, например, KLOM 30 или PLO 30 с турбонадставкой. В чем отличие KLOM от PLO? Мощности у котла и БКН совпадают, но ведь еще будут радиаторы и теплые полы. Нужно ли брать котельный агрегат с запасом по мощности, чтобы он не работал на полную мощность, поберечь его ресурс – может дольше прослужит? И про надежность: в настенных медный теплообменник, а в напольных чугунный. Срок службы наверное у них разный? Чугун подольше прослужит, так?

Отличие в розжиге, количестве функций. У KLOM электророзжиг, у PLO розжиг от фитиля. PLO это тот же ТLO только энергозависимый и с возможностью подключения полутурбо. у котла есть волшебная функция. Приоритет называется. Греет попеременно или бойлер или дом. Срок службы котла не зависит от материала теплообменника.

На TLO можно установить управление горелкой от PLO? Причина вопроса – выбор котла для замены потекшего. Кандидаты – 40 TLO или 40 PLO с частичной потерей энергонезависимости, но возможностью хотя бы ступенчатого регулирования мощности.

Нет, нельзя.

Чем отличается медведь протерм 30 plo от tlо?

Возможностью подключения надставки полутурбо для выброса отработавших газов без монтажа дымохода.

В чем может быть неисправность? В раковине на кухне идет горячая вода, а в ванную с перебоями.

Все дело в скорости потока воды, для начала поставь по больше лейку. Котел на минимальном пламени начинает превышать заданную температуру воды, отключается, при понижении снова включается, это называется тактованием. Если не поможет нужно перенастраивать газовый клапан.

Провели установку котла Protherm Медведь 30 KLZ, площадь дома 170 кв. м. Котел подключен к сжиженному газу (балонам), расход газа – один баллон в сутки. Это нормально? Как можно уменьшить расход газа?

Что Вы представляли, когда делали выбор котла на сжиженном газе. KLZ – один из лучших агрегатов по цене и качеству, и кпд на уровне, выше только у конденсационных моделей. Может лучше купить пеллетный. Да, он дороже, но стоимость отопления примерно выходит, как природный газ.

В эксплуатации новый напольный котел 40 клом при включении котла котел запускается, происходит нагрев, но не срабатывают насосы, меняю полярностью в розетке включаются насосы, но агрегат начинает выдавать ошибку F1. Как провести ремонт?

В работе котел Протерм медведь 40 КЛЗ (35 кВт) тактует 2-3 минуты, греет, столько же отдыхает. Предполагаю, что такая работа котла неправильная. Отапливаемая площадь 220 кв. м. радиаторами и столько же теплый пол. Водой пока не пользуюсь. Какой выход в данной ситуации?

При нагреве бойлера котел работает на максимальной температуре 85 градусов. При достижении заданной температуре воды, он сам перейдет на контур нагрева отопления. ГВС имеет приоритет, это его алгоритм работы.

Тухнет запальник котла Protherm 20 тло. При запуске основной горелки, пламя на запальнике начинает дергаться и отрываться. Котел отключается. Прибавил запальник – все равно происходит отрыв при запуске основной горелки. До этого работал и выдавал нужные температуры.

Установлен и подсоединен котел 30 KLZ, площадь дома 200 кв.м. Зимой работает хорошо, температуру держит 75. С наступлением весны, температуру убавили до 65, и аппарат стал периодически отключаться, с ошибкой F1. Это происходит примерно раз в три дня. Что это за неисправность?

Ошибка F1 – потеря пламени. Проверить горелку и узнать, почему теряется пламя.

В эксплуатации котел Protherm klz 50, работает 4 месяца. Теперь он нагревает воду в бойлере до 85 градусов, и насос не срабатывает, не разгоняет воду по системе отопления. Подскажите, что за поломка? Почему насос перестал работать?

Скорей всего, на плате управления неисправно реле.

Смонтирован газовый котел 50 KLZ, заземлен, периодически дает ошибку F1. Фазу 0 переключаем. Может у кого аналогичная неисправность? В работе 6-й месяц. Это видимо их дефект.

Посмотри минимальную настройку газа. При большом расходе в газовой магистрали, агрегат будет давать большую просадку и электрод не будет видеть пламя.

Шумно зажигается котел Протерм Медведь 30 клз. Что сделать? Может убавить, где надо, подачу газа?

В меню есть настройка стартовой мощности. Проведите регулировку.

Решил провести ремонт Protherm 40 TLO, а именно, почистить пилотную горелку. Снял трубку, открутил планку, на которой термопара, термогенератор, горелка и запальник. Горелка из двух тарелочек, одна сверху, другая снизу. По бокам и спереди 3 круглых канала, 3 язычка пламени, слева греет термогенератор, спереди зажигает основную горелку, справа греет термопару. Посмотрел, кончик термопары дальше правого канала, открутил термопару
и поставил точно против канала. Хотел почистить горелку, но не понял, как и что там чистить. Тоненькой иголочкой почистил только жиклер. Все собрал, включил, стал мерить напряжение, под нагрузкой 22 мВ! Непосредственно на клапане 13,5мВ, больше, чем четырехкратный запас (отщелкивается при 2,5 – 3мВ, время после выключения газа 30сек). Но самое главное, напряжение не плавает, как раньше, а практически стоит на месте (где-то разбег всего 0,2-0,3 мВ при любых включениях основной горелки). Со старой термопарой, тоже зазор очень сильный, выходит, на заводе неправильно поставили термопару, и на новом котле, время отключения было, где-то 10 сек. Ну теперь посмотрим, сколько с этой термопарой проработает. Время от времени, буду мерить напряжение термопары.

Подсоединен в систему котёл ТЛО 20. Аппарат совсем новый и уже тактует. Дельта по температуре два градуса. Минуту нагревает, три остывает, и так целыми днями. Можно ли настроить на большую разницу температур, чтобы не было тактования?

Установлен в систему котел Медведь 30 TLO. Работал хорошо. Летом через него грели только полотенцесушители. Сейчас включили отопление. Температуру поставили 50 градусов. Нагоняет тепло, потом выключается и остывают батареи. И больше не включается. Если сразу, как он выключился, увеличить температуру, запускается. Еще работает, если пьезорозжигом щелкнуть. В чем неисправность?

Сделали запуск нового котла 40 TLO (напольный, энергонезависимый). Система – гравитационная, но имеется насос. И сразу же – то есть с первого пуска – возникли вопросы:
1. После запуска котел проработал несколько минут, прогрелся до какой-то температуры и выключился. Решил для страховки вызвать спецов. Те приехали и сказали, что без насоса этот котел работать не будет! Странно, ведь аппарат энергонезависимый. С насосом котел запустился и сейчас работает хорошо. Будет работать такой агрегат без насоса или нет? Если нет – то почему?
2. Сейчас приобретаю новый аппарат. Так как котел гарантийный, оформляю договор с сервисной организацией. Входит ли в обязанности сервисной организации ремонт котла? Дело в том, что после установки выяснилось, что на термометре сбит 0 – т.е. необходима замена термометра. Вот за чей счет это должно делаться?
3. Опять же спецы, подключавшие котел, выразили сомнение по поводу того, что труба, выходящая с аппарата должна быть такой горячей, какая она есть.
Дымоход в стене дома, кирпичный, высота 12 м. Дымоход проверил – чистый (ну, не считая сажи, оставшейся от предыдущего). Приточная вентиляция есть, и окно тоже постоянно открыто. Котельная в подвале. Агрегат подключен к дымоходу через нержавеющую трубу D150 мм – т.е. с котла вверх идет труба высотой где-то 40 см, потом поворот под 90 гр и еще 30 см трубы до дымохода в стене. Все правильно я сделал?

Его теплообменник представляет из себя чугунные секции, похожие на знакомые всем чугунные батареи. Горелка нагревает теплообменник и вода, находящаяся в нем расширяется, т.е. ее плотность становится меньше. Сверху у теплообменника есть выход (подача). “Легкая” вода начитает подниматься вверх и на ее место поступает холодная “тяжелая” вода из трубы снизу (обратки). Таким образом, возникает круговое движение воды в системе отопления, которое называют циркуляцией. Чем выше столб “легкой” воды, тем больше сила, движущая ее по системе. По этой причине, после выхода с котла организуют высокий вертикальный участок, который и будет создавать эту тягу. Пока этот участок не прогреется, тяга будет плохая. При первичных пусках бывает, что в системе остаются воздушные пробки, которые препятствуют движению воды. Так же движению препятствуют всякие заужения. У Вас все это выполнено? Если система отопления сделана правильно, то ТЛО будет работать и без насоса. Но циркуляцию обеспечивает система отопления, а не котел. Гарантия подразумевает под собой бесплатное устранение недостатков, которые возникли по вине производителя. Если термометр был неисправен с момента приобретения, то может возникнуть вопрос, почему это не было зафиксировано при покупке.

Неисправность газового котла Protherm 40 TLO. После одного отопительного сезона стал гаснуть запальник. Сначала изредка, потом все чаще, потом почти после каждого нагрева. Замыкал сначала термостат тяги, потом аварийный термостат. Не помогло, перестал гаснуть, когда замкнул провода цепи этих термостатов возле электромагнитного клапана (запаял перемычку). Сопротивление этих проводов (не мерил) порядка 0,01 Ом. При токе 1А падение порядка 10 мВ. Термопара должна выдавать около 30 мВ. Для удерживания клапана не хватает этих 10 мВ. Думаю, надо менять термопару (стала меньше выдавать напряжение). Кто сталкивался с такими неполадками? Может у термопары ухудшится контакт в месте соединения с электромагнитным клапаном? Я с термопарам никогда не имел дела. Там трубка, внутри видимо проводник, на трубке гайка у клапана. Как проверить контакт? Открутить гайку, зачистить контакты, или их можно только чем-то протереть? Допустимо покрепче закрутить гайку для более лучшего контакта, ведь сотые доли ома уже играют роль? Я регулировал размер пламени запальника (на автоматике регулировочный болт «Пилот»), делал его минимальным и максимальным и на работе котла это никак не сказывалось. Как гас запальник, так и гаснет. Единственное на 100% могу сказать, что его не задувало. (т.к. он тухнет одновременно со щелчком клапана, если задуваешь запальник – щелчок через 3- 5 сек., пока остынет термопара).

Разберите и почистите бобышку на клапане, на которую приходит провода. Щелчок должен быть через 30-40 сек. Ну 15. Но ни как не меньше. Чем сильнее разогрета термопара, тем дольше она остывает. Вкрутите термопару прямо в клапан. При таком подключении она не меньше минуты держит до щелчка.

Результаты ремонта котла. Наконец-то взял с собой мультиметр. Измерил напряжение без нагрузки: 17 мВ. Поехал в магазин, купил термопару, правда не родную, но резьба к моей SIT NOVA подошла. Напряжение без нагрузки: 38 мВ. Подсоединил все как было, под нагрузкой 24 мВ. Казалось бы, все хорошо, но произвел мониторинг при работающем котле, при включение основной горелки, напряжение сначала увеличивается секунд 10, затем начинает плавно падать. В конце длинного цикла нагрева (около 15 мин), напряжение на клапане 8 мВ, после отключения основной горелки еще упало до 6,5 мВ! Затем начало повышаться и минуты через 1,5 12 мВ на клапане и опять 24 на выходе термопары. На проводах защитной цепи падает 12 мВ, т. е. 50 %!
Таким образом в самый критический момент до отключения клапана оставалось всего 1 мВ. Напряжение, при котором отключается клапан, порядка 5,5 мВ (отключил газ и мерил до щелчка: 5,5 мВ, время 15 с). Провода этой цепи выполнены проводом всего 1,5 кв. мм, заменил провода на 4 кв. мм, выиграл 4 мВ. Пока эти 3дня не отключалось ни разу, оставил включенным на неделю, посмотрим, как будет. Из-за чего же такой эффект? Может быть, не хватает кислорода, и мне надо думать о приточной вентиляции в котельную? Или это следствие “неудачно исполненной” горелки? Горелку я пока рассверливать не решился, думаю надо сначала купить запасную новую и на ней поэкспериментировать. Кстати, где найти каталог запасных частей на 40 TLO?

Есть подозрение, что термопара слишком глубоко засунута. Должен греться ее кончик. Возможно, что мало давление газа в динамике. А 17мВ – очень мало. Надо не меньше 20-25.

______________________________________________________________________________________________

Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции, комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.

______________________________________________________________________________________________

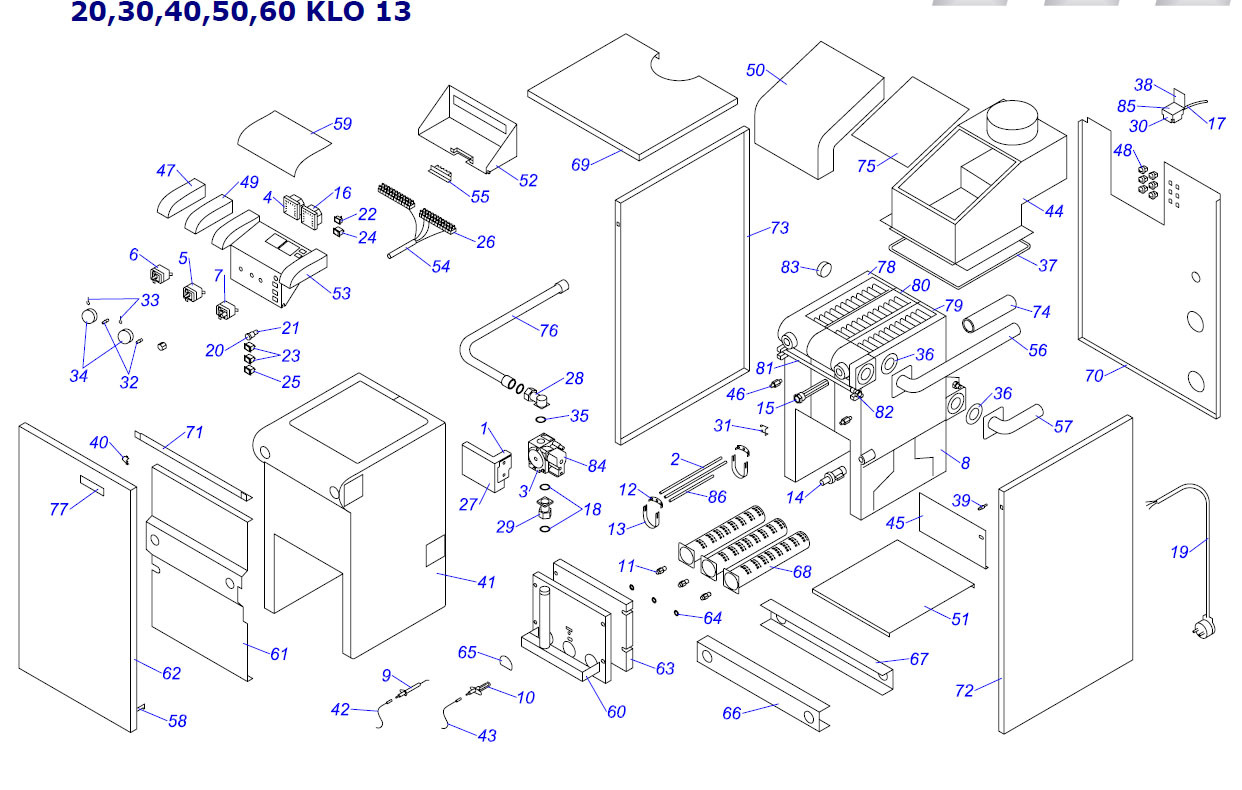

MEDVĚD 20,30,40 KLZ15 – запчасти для котлов

Главная
По типу
Протерм
МЕДВЕД 20,30,40 KLZ15

кат.номер: 0020025301 в наличии

Автоматика зажигания PROTHERM S4565AM

135,41 € с НДС

PROTHERM автоматическая запайка S4565AM

кат.

номер: 0020049376 в наличии

Электронная плата ST6 – 10V PROTHERM

91,45 € с НДС

Электронный стол PROTHERM ST6 – 10 В

кат.номер: 0020027505 в наличии

Контрольный электрод PROTHERM KLO

3,98 € с НДС

Электрода управления KLO

кат.

номер: 0020027508 в наличии

Электрод розжига ZE515 PROTHERM

6,25 € с НДС

Медвед КЛЗ, КЛО

кат.номер: 0020025286 в наличии

Аварийный термостат PROTHERM с капилляром

30,37 € с НДС

Медведь, Тигр

кат.номер: 0020027542 в наличии

Выпускной клапан с обратной заслонкой

10,92 € с НДС

PROTHERM ventil odvzdušňovací se zpětnou klapkou

кат.

номер: 0020025205 на заказ

Насос PROTHERM UPS 15-60 130мм

160,95 € с НДС

PROTHERM čerpadlo UPS 15-60 130 мм

кат.номер: 0020033792 на заказ

Прерыватель тяги PROTHERM Медведь 20кВт

60,47 € с НДС

Медведь

кат.

номер: 0020023220 на заказ

Газовый клапан PROTHERM G1146

116,89 € с НДС

Леопард, Медведь

кат.номер: 0020044774 на заказ

PROTHERM контейнер 90л

867,61 € с НДС

Медведь
