Котел протерм ошибка f: F. Ошибка электрического котла Вайлант, Протерм v.14 | Интернет-магазин котельного оборудования Вайлант и Протерм в Альметьевске | Продажа | Монтаж

Ошибка F22

Ошибка f22 Protherm означает низкое давление в отопительном контуре

Ошибка F23

Ошибка F23 указывает на то, что разница температур между подающей и обратной линиями превысила максимально допустимое значение

Ошибка F24

Ошибка F24 указывает на недостаточную циркуляцию контура отопления.

Ошибка F25

Ошибка Protherm f25 свидетельствует о том, что сработала защита от утечки продуктов сгорания в помещение. Термостат продуктов сгорания размыкал контур.

Ошибка F26

Ошибка F26 указывает на отказ или отключение шагового двигателя EVR

Ошибка F27

Ошибка F27 сообщает о потере пламени.

Ошибка F28

Ошибка Protherm f28 сообщает о потере пламени при запуске. Прерывание подачи газа или низкое давление газа.

Ошибка F33

Ошибка f33 Protherm означает плохую подачу воздуха.

Ошибка F49

Ошибка F49 сообщает о неправильном напряжении на клемме Ebus.

Ошибка F61

Ошибка F61 сообщает об отсутствии сигнала для управления газовым клапаном.

Ошибка F62

Ошибка f62 в котле Протерм говорит о неверном сигнале закрытия газовой задвижки.

Ошибка F63

Ошибка F63 означает сбой в памяти платы управления.

Ошибка F67

Ошибка F67 указывает на неправильный сигнал управления ионизацией.

Если ваше нагревательное оборудование Protherm выдает одну из вышеуказанных ошибок, обратитесь в Sunway! Выполняем любую сложность!

Если у вас возникнут проблемы при эксплуатации газового котла, вам поможет система самодиагностики.Встроенный контроллер устраняет проблемы в работе агрегатов оборудования и выводит на дисплей код ошибки котла Протерм Гепард. Расшифровка кода указывает, где искать неисправность и как самостоятельно отремонтировать устройство.

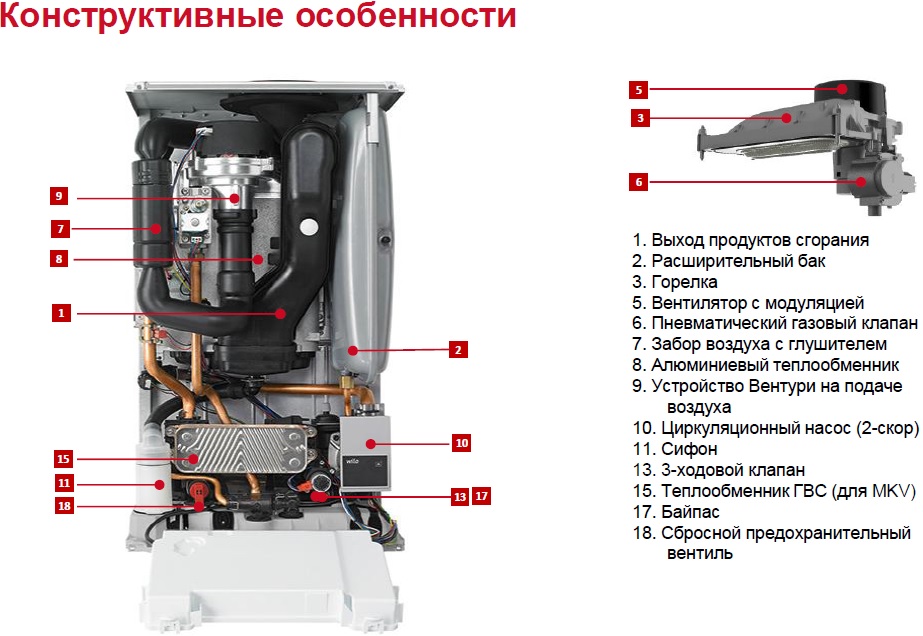

Устройство устройство Protherm Gepard

Серия представлена ​​двухконтурными и одноконтурными котлами. Первые обслуживают системы горячего водоснабжения (ГВС) и отопления. Оборудован встроенным водонагревателем от 30 до 60 литров.Настенные блоки подходят как для квартир, так и для частных домов.

К агрегатам одноконтурным “” относятся бойлеры косвенного нагрева. Камеры сгорания в обоих вариантах исполнения могут быть открытыми и закрытыми. Если у вас дымоходная шахта, выбирайте модель с атмосферной горелкой, забирающей воздух из помещения. Если в здании не предусмотрен дымоход, подойдет турбо-горелка с отводом газа через коаксиальный дымоход.

Если вы не нашли в своей инструкции ответов на вопросы, то в таблице мы перечислили все неисправности котлов Protherm Gepard.Вы научитесь делать это самостоятельно.

Газовые котлы Proterm чешского производства давно зарекомендовали себя как надежные и простые в эксплуатации отопительные приборы. На рынке представлено множество различных модификаций этих агрегатов: напольные – медведь, настенные – гепард, рысь, пантера.Все они оснащены жидкокристаллическим дисплеем, поэтому все неисправности газового котла Протерм отражаются на нем.

Расшифровка кодов ошибок агрегатов Протерм примерно одинакова для разных моделей. Если вы хотите подробно узнать, о чем говорят неисправности газового котла Протерм Леопард или Пантера, посмотрите их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибок F00 и F01 – Датчики температуры подачи и возврата выключены.Эта ошибка означает блокировку зажигания и прекращение подачи топлива через газовый клапан. Он может быть вызван не только прямой неисправностью, но и возникать в результате срабатывания системы безопасности – аварийного термостата. Низкое давление топлива на впуске, неправильное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – датчик котла сломан.Проверить подключение датчиков и их работоспособность.

Ошибка F20 указывает на проблему с перегревом. Это происходит из-за отсутствия протока отопительной воды в системе. Для устранения проблемы необходимо:

• проверить работоспособность помпы и при необходимости разблокировать;
• осмотрите тепловой фильтр;
• убедитесь, что краны открыты;
• проверить контур ГВС.

Код F22 – Отсутствие воды в системе.Причины обычно следующие:

• течь в системе отопления – долить охлаждающую жидкость;
• Неисправен расширительный бачок – проверьте бачок.

F23 – Достигнута максимальная разница между температурами подачи и возврата. Обычно это происходит, когда возникает проблема с циркуляцией воды. Проверить датчики подачи и возврата, обратить внимание на режим работы насоса.

Ошибка F24 означает проблемы с циркуляцией воды.Появляется в результате плохой работы насоса или низкого давления воды. Может возникнуть необходимость отрегулировать режим работы помпы или в системе появилась течь охлаждающей жидкости.

F25 (для моделей с классическим дымоходом) – : система обнаружила избыток дыма в вытяжном канале. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Проверьте, хорошо ли работает вентиляция. Проверить детектор дыма.

Код F26 – Нет напряжения через клапан шагового двигателя . Этот код возникает из-за неисправности этого элемента. Проверьте работу шагового двигателя и его разъема.

F27 – ошибка сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие позиции:

• датчик пламени;
• основная плата котла Protherm;
• газовая арматура на герметичность.

F28 – пламя отсутствует при розжиге. Причины появления кода следующие:

• неправильные настройки газового клапана – проверьте и перенастройте;
• клапан сломан – замените деталь;
• датчики зажигания неисправны – проверьте их состояние;
• без заземления.

Код ошибки F29 означает пропадание пламени при горении . Причины могут быть следующие:

• Отсутствие или недостаток топлива – проверьте блок подачи газа;
• нагар на датчике ионизации – проверьте датчик;
• Неисправности в системе зажигания и управления огнем.

F33 – Проблема с дифференциальным реле. Выключатель не выключается. (ВЫКЛ), если вентилятор выключен. Проверить дифференциальное реле.Возможно засорение канала дымоудаления или изменение направления ветра.

Ошибка F42 – поломка кодирующего резистора . Проверить его работоспособность.

Код F61 – неисправность основной платы . Причина – неисправность в управлении газовой арматурой. Перезагрузите агрегат. Если это не помогает, проверьте:

• все подключения к печатной плате ;
• работоспособность электронной платы.

F62 – Не закрытие газового клапана.

F63 – проблема с памятью основной платы.

F64 – Ошибка основной платы . Возникает из-за резкого изменения параметров датчиков подачи и возврата тепла.

F65 – Ошибка электронной платы . Температура основной платы управления слишком высока.

F67 – Ошибка основной платы блока . Ошибка сигнала пожара.

F68 – колебания сигнала пожара.

Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещен с электронной платой.

F72, F84 – Разница температур между датчиками подачи и возврата . Проверить проводку датчиков температуры подающей и обратной линии; при необходимости замените сломанный датчик. F73 – повреждение датчика давления контура отопления.Затяните проводку датчика или замените сломанный элемент. Код F74 – неисправность датчика давления в электрической части.

F77 – повреждение внешнего оборудования. Проверить соединение конденсатного насоса и внешнего газового клапана.

F83 – означает, что в системе нет жидкости – температура не повышается при работающей горелке. Скорее всего в теплообменнике избыток воздуха. Код F85 – проблема с датчиками подачи и возврата – они подключены к одной трубе.Убедитесь, что датчики температуры работают.

Ошибки напольных агрегатов Протерм

При неисправностях напольного газового котла протерм медведь появляются коды ошибок:

1. F2 – Неисправен датчик температуры. Данная ошибка свидетельствует о поломке датчика температуры или понижении температуры охлаждающей жидкости до 3ºС. Работа агрегата заблокирована, так как включение при температуре ниже 3ºC не допускается производителем.
2. F3 сигнализирует о повышении температуры на 95 ° C. В этом случае агрегат заблокирован. Он возобновит работу после того, как жидкость остынет.
3. F4 – повреждение датчика котла. В этом случае агрегат не нагревает жидкость в котле.
4. F5 – Неисправен датчик наружной температуры. Агрегат остается в рабочем состоянии, но температура теплоносителя будет регулироваться датчиком котла.

Код ошибки, который появляется на экране в первый раз, можно сбросить, нажав кнопку «СБРОС».Если это не помогает, и вы не можете определить причину неисправности, позвоните специалисту сервисного центра Протерм.

При возникновении технической проблемы пользователь спешит вызвать мастера. В современных котлах Proterm Panther ошибки на дисплее предупреждают потребителя о проблеме. В каждом коде указывается причина поломки, а при расшифровке можно узнать, как исправить неисправность. Если ваши инструкции утеряны или непонятно изложены, обратитесь к нашей таблице.

Особенности и разновидности котлов «Протерм»

Техника представлена ​​несколькими сериями.Расскажем подробнее о самых популярных выпусках:

• «Гепард». Двухконтурный котел с принудительным и естественным отводом продуктов сгорания. Стальной теплообменник, датчики защиты. Режим «Зима – Лето» активирован для экономии топлива. Горелка с регулируемым пламенем. Высокий КПД – 91%.

• «Рысь» . Настенный прибор мощностью 24 кВт и 28 кВт. Его можно устанавливать в помещениях без основного дымохода, коаксиальная труба отводится в отверстие в стене.Работает в двух режимах – «эконом» и «комфорт». КПД 94%, защита от замерзания.

• “Скат.” Небольшой одноконтурный прибор эффективно обогреет небольшое помещение. КПД 98%. Управляется дистанционно.

• «Медведь 40 КЛОМ» . Один из самых популярных чугунных напольных котлов. Может использоваться совместно с твердотопливным оборудованием. Некоторые модели оснащены встроенным приводом на 90 л.Коэффициент полезного действия 92%.

• Пантера (Пантера). Двухконтурный агрегат включает два радиатора для отопления и горячего водоснабжения (ГВС). Камеры сгорания могут быть открытыми и закрытыми. Он может обогреть комнату площадью 260 м². Наличие дисплея и систем безопасности облегчают эксплуатацию.

Коды ошибок «Протерм Пантера»

Заметили сообщение на экране газового котла? Не пугайтесь: разберитесь в причинах его возникновения.Специалисты рекомендуют сначала перезапустить оборудование. Если код не исчез, то смотрите значение в таблице.

Есть и другие неисправности.

В данной статье собраны все возможные неисправности и способы их устранения, а также коды ошибок котлов Protherm. Вся информация читается в следующем порядке: код – название – возможная неисправность. Если у вас возникнут дополнительные вопросы, оставьте их в комментариях к этой статье.

Код ошибки F00 – Неисправность датчика температуры нагрева (NTC2)

Датчик потока (NTC 2) отключен.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас.Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Код ошибки F01 – Неисправен датчик температуры отопления (NTC5)

Датчик возврата (NTC 5) отключен.

Код ошибки F10 – Неисправен датчик температуры отопления (NTC2)

Короткое замыкание датчика подачи (STC).

Код ошибки F11 – Повреждение датчика температуры отопления (NTC5)

Короткое замыкание датчика возврата (NTC 5).

Код ошибки F13 – Неисправность датчика котла (NTC 1)

Короткое замыкание датчика: шунт вместо датчика на X16:

1. Проверить соединения датчика.
2. Проверить кабели датчиков.
3. Проверить датчик.

Код ошибки F20 – отказ от перегрева (97 ° C, измеренное датчиком теплового потока) (NTS)

Нет протока отопительной воды в контуре котла Protherm:

1. Убедитесь, что насос работает правильно.
2. Разблокируйте насос.
3. Убедитесь, что открыты краны отопления, а также байпас.
4. Проверить состояние пластинчатого теплообменника при возникновении неисправности в режиме горячей воды.
5. Проверьте состояние теплового фильтра.

Код ошибки F22 – Ошибка: в установке нет воды (менее 0,3 бар) (Cp)

1. Утечка в системе отопления – заполните систему.
Утечка
2. PSK – убедитесь в отсутствии утечек.
3. Неисправен расширительный бачок – проверьте расширительный бачок.

Код ошибки F23 – Ошибка: достигнута максимальная разница между температурами подачи и возврата (35K) (NTS)

Проблема с циркуляцией воды (низкий расход):

1. Проверьте разъем датчиков теплового выхода и возврата.
2. Проверить скорость насоса.
3. См. Ошибку F20.

Код ошибки F24 – Неисправность циркуляции воды (температура поднимается быстрее 10К / с) (NTC2, NTC5)

Плохая работа насоса или низкое давление воды:

1. См. Ошибку F20.
2. Краны отопления закрыты, байпас не работает.
3. Насос выключен или заблокирован.

Код ошибки F25 – Ошибка поступления продуктов сгорания (только для вариантов с открытым дымоходом) (K11)

Устройство защиты (K11) в вытяжной тяге обнаружило избыток дыма.

Помощь при поиске и устранении неисправностей:

1. Проверить выхлопную трубу (соединитель, длину, диаметр, не засорена ли она или дымоход).
2. Проверьте подачу воздуха в комнату.
3. Проверьте термостат.

Электрические вытяжки в помещении с устройством запрещены.

Код ошибки F26 – Ошибка отсутствия необходимого тока через газовый клапан шагового двигателя

Шаговый двигатель выключен или неисправен:

1. Проверьте разъем шагового двигателя.
2. Проверить двигатель.

Код ошибки F27 – Ошибка сигнала пламени (ток ионизации), несмотря на закрытые газовые клапаны

Нарушение логики процесса:

1. Проверить электрод обнаружения пламени.
2. Проверить главную плату котла Protherm.
3. Проверить герметичность газового клапана.

Код ошибки F28 – При розжиге пламя не обнаружено

1. Неправильная настройка газового клапана – проверьте настройку газового клапана.
2. Неисправен газовый клапан – проверьте газовый клапан.
3. Электроды розжига неисправны – проверьте состояние электрода (коррозия).
4. Плохое заземление – исправить.

Код ошибки F29 – Ошибка: пропадание пламени во время работы горелки (FL)

1. Недостаток или недостаток газа – проверить контур подачи газа (открыт газовый кран).
2. Нагар на ионизационном электроде – проверьте состояние электрода (коррозия).
3. Неисправность системы зажигания и контроля пламени – проверьте соединения цепи зажигания.

Код ошибки F33 – Неисправность дифференциального реле (Pr)

Переключатель не срабатывает. (ВЫКЛ), когда вентилятор выключен:

1. Проверить дифференциальное реле (маностат).
2. Мусор на пути системы управления воздушным потоком (трубка Пито, импульсная трубка).
3. Засорение или обледенение дымохода или воздухозаборника.
4. Передняя ветровая опора.

F42 – Неисправный кодирующий резистор

Кодирующий резистор не соответствует ожидаемому значению – проверьте кодирующий резистор (R1) на схеме.

Код ошибки F61 – Ошибка основной платы

Неисправность управления газовым клапаном:

1. Проверьте все подключения к главной плате.
2. Проверьте электронную плату.
3. Проверьте код продукта.
4. Перезапустите прибор.

F62 – Ошибка на электронной плате

Отказ закрыть газовый клапан.

Код ошибки F63 Ошибка основной платы

Неисправна память основной платы.

Код ошибки F64 – Ошибка основной платы

Быстрое изменение параметров датчика теплового потока и возврата.

Код ошибки F65 – Ошибка электронной платы

Температура основной платы слишком высока.

Код ошибки F67 – Ошибка на основной плате котла

Сбой сигнала пламени на главной плате.

Код ошибки F68 – Колебание сигнала пламени (FL)

См. Ошибку F28.

Код ошибки F70 – Пользовательский интерфейс несовместим с электронной платой

Неверный код товара:

1. Проверьте код продукта.
2. Проверьте идентификационный номер карты.

Код ошибки F72 – Постоянная разница температур между датчиками подачи и возврата (STC)

Несоответствие температур теплового потока и обратки (постоянная разница):

1. Проверить разъем датчика температуры.
2. Заменить неисправный датчик.

Код ошибки F73 – Неисправность термодатчика давления (Cp)

Датчик давления закорочен или отсоединен:

1. Проверить разъем датчика.
2. Проверить датчик.

Код ошибки F74 – Неисправность электрического датчика давления

Отказ электрической цепи датчика давления.

Код ошибки F77 – Неисправности внешнего оборудования

Внешний газовый клапан / конденсатный насос – проверьте подключение оборудования.

Код ошибки F83 – Ошибка: в установке нет воды и температура не повышается при зажигании горелки (NTC2, NTC5)

Цепь не обезвожена должным образом – см. Ошибку F22.

Код ошибки F84 – Постоянная разница температур между датчиками подачи и возврата (NTC2, NTC5)

1. Датчики температуры подающей и обратной линии перевернуты или отключены – проверьте разъем датчика температуры.
2. Неисправен датчик температуры – замените неисправный датчик.

Код ошибки F85 – Отказ датчиков подачи и возврата (NTC2, NTC5)

Датчики температуры подачи и возврата подключены к одной трубе – проверьте разъем датчика температуры.

Ошибки напольных котлов Протерм

Если вы не на 100% уверены, в чем именно заключается проблема, и что вы можете ее решить, немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Ошибка F1 – Потеря пламени

Данная ошибка означает необратимую блокировку автоматики розжига и прекращение подачи газа через газовый клапан, т.е. пропадание пламени. Подобная блокировка может произойти в случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает сигнал обратной связи о наличии пламени от ионизационного электрода.Котел выключится и отобразится ошибка F1. Также данная неисправность может быть вызвана срабатыванием предохранительных элементов – аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое соединение (перепутаны фаза и ноль) также могут стать причиной потери пламени.

Чтобы сбросить ошибку, нажмите кнопку RESET.

Если ошибка не исчезнет, ​​обратитесь в сервисную организацию.

Ошибка F2 – Неисправен датчик температуры котла

Указывает на неисправность датчика температуры котла или снижение температуры теплоносителя ниже 3 С.

Котел будет заблокирован, так как включение при температуре ниже 3 C недопустимо из-за вероятного образования льда.

Ошибка F3 – перегрев котла Protherm

Сигнализирует, что температура охлаждающей жидкости выше 95 C.

Котел отключается.

После того, как температура охлаждающей жидкости упадет ниже 95 C, котел автоматически возобновит работу.

Ошибка F4 – Неисправен датчик котла

Котел перестанет работать на нагрев котла.Эта неисправность не влияет на режим обогрева.

Ошибка F5 – Неисправен датчик наружной температуры

Устройство работает без ограничений, но температура теплоносителя регулируется датчиком котла.

Если устройство не работает в эквитермическом режиме, то такое сообщение появиться не может.

% PDF-1.6 % 263 0 объект > эндобдж xref 263 189 0000000016 00000 н. 0000005023 00000 н. 0000005902 00000 н. 0000005976 00000 п. 0000006050 00000 н. 0000006124 00000 н. 0000006198 00000 п. 0000006272 00000 н. 0000006346 00000 п. 0000006420 00000 н. 0000006494 00000 н. 0000006568 00000 н. 0000006642 00000 п. 0000006674 00000 н. 0000006760 00000 н. 0000006792 00000 н. 0000006878 00000 н. 0000006910 00000 н. 0000006996 00000 н. 0000007028 00000 н. 0000007114 00000 н. 0000007146 00000 н. 0000007232 00000 н. 0000007264 00000 н. 0000007350 00000 н. 0000007382 00000 п. 0000007468 00000 н. 0000007500 00000 н. 0000007586 00000 н. 0000007618 00000 н. 0000007704 00000 н. 0000007736 00000 н. 0000007822 00000 н. 0000008320 00000 н. 0000008484 00000 н. 0000008598 00000 н. 0000010513 00000 п. 0000010900 00000 п. 0000011278 00000 п. 0001164873 00000 п. 0001171659 00000 п. 0001171946 00000 п. 0001176292 00000 п. 0001176572 00000 н. 0001176648 00000 п. 0001180628 00000 п. 0001188618 00000 п. 00011

4 00000 п. 0001

, или как решить любую проблему

Часто задаваемые вопросы Vaillant F27 F61 F62 F63 F64 F75 Проблемы с кодом неисправности

* См. Список ниже, чтобы определить вашу конкретную модель котла.

В качестве официального сервисного агента Vaillant на северо-западе Англии, включая Gt Манчестер, Чешир, Ливерпуль, Мерсисайд, Ланкашир и Северный Уэльс, а также все местные и сельские районы. Компания Glowcare рассматривает все срочные ремонты и поломки котлов Vaillant для клиентов как равные, оказывая срочное и как можно более быстрое обслуживание, часто в тот же день, для всех котлов Vaillant ecoTEC pro и Vaillant ecoTEC plus с такими проблемами, как Vaillant F.27, F.28, F .29, F.54, F.61, F.62, F.63, F.64, F.65 и F.67 Проблемы с кодом ошибки, печатной платой, газовым клапаном и датчиком давления воды Проблемы F.75 на Vaillant ecoTEC pro 24, 28 и 30, Vaillant ecoTEC plus 824, 831, 832, 835, 837, 838 или 937, Vaillant ecoTEC plus 612, 615, 618, 624, 630, 637, 415, 418, 428, 438. Vaillant ecoTEC Exclusive 832, 838. Vaillant ecoTEC pure, Vaillant ecoTECustain, Vaillant Home combi 25, 30 и 35, Vaillant Home system 12, 15, 18 и 25, Vaillant ecoMAX Pro VU 186.0, VU 286.0. Vaillant ecoMAX 613/2, 618/2, 622/2, 635E, 824 / 2E, 835E.Vaillant TURBOmax pro 24 E, 28 E, TURBOmax plus 824 E, 828 E, VUW242 / 2-5 R1… R3.

Отображает ли ваш котел любой из следующих кодов неисправности на Glow-worm 24, 30 или 38 CXI, HXI или SXI или Glow-worm котле Ultracom с: F1, F2, F3, F4, F5, F6, F7 , F8, F9, F10, F11, F12, F13, F14, F15, F16, F17, F18, F19, F20, F21, F22, F23, F24, F25, F26, F27, F28 и т. Д.
Saunier Duval: 01, 05, 0.5, 21, F1, F2, F3, F4, F5.
Vaillant: F0, F1, F10, F11, F13, F20, F22, F23, F24, F25, F27, F28, F29, F32, F37, F42, F43, F49, F60, F61, F62, F63, F64, F65 , F67, F70, F71, F73, F74, F75, F76, F78.

Коды неисправности могут появиться, когда котел испытал, например, «Низкое давление в системе», «сбой в электроснабжении» или «отсутствие газа в приборе».

Имея под рукой руководство по эксплуатации котла, вы можете проверить конкретный код «F», чтобы определить его значение, а затем попытаться перезагрузить котел.

Это вполне может решить проблему.

Однако вы, возможно, пробовали это и обнаружили, что код «F» возвращается.

Это может указывать на более сложную неисправность или поломку котла, которую вы не сможете устранить самостоятельно.В этом случае вам понадобится опытный инженер по газобезопасности для обслуживания и ремонта.

Glowcare – сертифицированные специалисты Vaillant UK по газовым котлам Vaillant и Glow-worm на северо-западе Англии. Мы работаем со всеми типичными неисправностями, которые возникают, включая проблемы Glow-worm 30 CXI F.11, F.12 PCB неисправности, F.13 PCB неисправности, F.14 PCB проблемы, утечки в отводном клапане котла, неисправный датчик давления в котле, бланк Glow worm blank экран дисплея С нами можно связаться по телефону 01244 880 725/07789 018 775 / электронная почта info @ glowcare.co.uk для организации обращения в службу поддержки.

* Светящийся червь 24 CXI, 30 CXI, 38 CXI, Светящийся червь 12 HXI, 15 HXI, 18 HXI, 24 HXI, 30 HXI, 38 HXI, светящийся червь 18 SXI, 30 SXI, светящийся червь 12 CI , 15 CI, 18 CI, 24 CI, 30 CI, 38 CI, светочервячный Flexicom 24 CX, 30 CX, светящийся червь Flexicom 12 HX, 15 HX, 18 HX, 24 HX, 30 HX, светящийся червь Flexicom 18 SX, 30 SX, светящийся червь Ultracom 24 CX, 30 CX, светящийся червь Ultracom 24 CXI, 30 CXI, 38 CXI, светящийся червь Ultracom 12 HXI, 15 HXI, 18 HXI, 24 HXI, 30 HXI, 38 HXI, Светящийся червь Ultracom 18 SXI, 30 SXI, Светящийся червь Ultrapower 100, Ultrapower 170, Светящийся червь Ultracom2 24 CXI, Ultracom2 30 CXI, Ultracom2 35 CXI, «Бритиш Газ», BG 330, 330 Plus, Светящийся червь Xtramax HE и высокоэффективные конденсационные котлы Glow-worm XTRAFAST.

* Saunier Duval Thema Condens F24E, F30E. Saunier Duval Condens F24E, F30E. Saunier Duval ISO Fast Condens F35E, Saunier Duval XEON Condens F18E, F30E. Saunier Duval Thema Plus Condens F30E. Saunier Duval Enviro Plus F24E, F28E. Saunier Duval Thema Classic 24E, 30E, 35E. Saunier Duval ISO Max F28E. Saunier Duval ISO Fast F28E, F30E. Saunier Duval Protherm 80E, 100E. Saunier Duval Jaguar 80E, 100E. Saunier Duval Icon 24T, 28T.

Котел газовый настенный Протерм Леопард.Системы отопления для дачи и загородного дома

Настенный газовый protherm Leopard Boiler , производства чешской компании Protherm, выполнен в белом цвете и содержит все необходимое для автоматизации работы и встроенной электроники. Включая цифровой дисплей, с помощью которого можно контролировать температуру горячей воды, отопления, а также данные диагностики. Неприхотливая конструкция котла делает его практически незаметным в интерьере дома или квартиры. Однако оборудование и качество этого котла долгие годы не вызывали нареканий.

Котел Леопард по конструкции представляет собой двустенный котел с медным теплообменником с теплообменником. Двухконтурный котел позволяет не только отапливать само помещение, но и нагреть воду для хозяйственных нужд. Это позволит сэкономить на покупке и установке индивидуальных котлов, ведь в этом газовом котле уже есть встроенный теплообменник.

Protherm Leopard выпускаются как с закрытой, так и с открытой камерой сгорания, и различия между ними довольно серьезные.Например: если в доме есть вентилируемое и вентилируемое помещение под котельную или котельную и необходимые коммуникации, то вполне можно взять котел с открытой камерой сгорания. В тех случаях, когда таких помещений в здании нет, целесообразнее приобретать газовый котел с закрытой камерой сгорания. Благодаря высокой надежности его можно использовать даже для подогрева воды в ванной.

Мощность котла Protherm Leopard варьируется от 9 до 23 КВт. По исполнению эти котлы бывают с обычным или турбонаддувом дымоотводом.Котлы Леопард сертифицированы для использования в России и имеют необходимые сертификаты качества. Поскольку эти котлы компактны, доступны и безопасны, они широко используются как в частном хозяйстве как эффективное решение для отопления коттеджей, домов и квартир, так и в производстве для обогрева небольших складов и других нежилых построек.

1. Линия подачи отопительной системы G3 / 4
2. Выход трубы горячей воды G3 / 4 “
3. Подключение газа G1 / 2″
4. Вход холодной воды G3 / 4 “
5.Обратный трубопровод системы отопления G3 / 4
6. Стенка
7. Крепежная пластина
8. Облицовка

Технические характеристики котла

• Встроенный микропроцессор – обеспечивает электронное управление работой котла
• Плавное регулирование мощности – точное соответствие расхода топлива и электроэнергии заданному температурному режиму
• Система управления Equithermal для поддержания комфортного микроклимата в помещении
• Автодиагностика – постоянный анализ работы всех элементов котельной установки и индикация на электронном дисплее кода, соответствующего сбою, произошедшему в работе
• Защита от замерзания
• защита от перегрева
• Защита от заклинивания насоса
• Функция Зима-Лето
• Выбег насоса – после отключения горелки насос еще некоторое время продолжает работать, что исключает возможность вскипания теплоносителя в теплообменнике.
• Противоциклинг – функция ограничения частых включений котла
• Отображение на дисплее основных параметров теплоносителя, GW и данных автодиагностики
• Надежная рабочая и предохранительная арматура для систем газо-, водо- и газоудаления
• Регулятор тяги дымохода
• Независимое регулирование тепловых нагрузок контуров отопления и ВН

Ответы специалистов по ремонту котлов Протерм Леопард

Вопрос:

У нас стоит котел леопард протерм и по этой причине датчик не переключается на горячую воду.При повышении температуры в бойлере появляется стук при открытии крана горячей воды и все успокаивается. В чем причина не разберемся, говорит мастер необходимо чистить теплообменник. Прошу совета.

Если у вас есть фильтр на отопление, проверьте сначала, трехходовой клапан тут, скорее всего, тут не причем, потому что я так понимаю, что у вас горячая вода. Во-вторых, проверьте, работает ли ваш циркуляционный насос.

Если насос исправен и фильтр чистый (если он есть в системе), то, скорее всего, мастер сделал правильный вывод, но учтите это только в том случае, если при повышении температуры появляется стук нагрева в бойлер и температура быстро поднимается.Кстати, еще может быть проблема в трехходовом клапане – прокладки иногда стираются, а до конца не переключается.

Настенный котел Леопард 24 не запускается. Пьезо щелкает, но не запускается. Пишет ошибку F7. Что это значит?

Ошибка называется «отключение», то есть где-то нет сигнала с какого-то датчика или небольшое напряжение на плате. Попробуйте сами вытащить вилку из розетки, и перевернуть, потому что фаза-ноль может перепутать.Также может снизиться давление теплоносителя в системе, и это следует проверить.

Сломался котел Protherm Leopard: была высокая температура, загорелась аварийная лампа. Больше не горит. Как быть?

Похоже, из-за перегрева сработал плавкий предохранитель котла STB и котел заблокирован. Если ваш котел оборудован атмосферной горелкой, вы можете разблокировать и запустить ее самостоятельно. С левой стороны котла найдите черный колпачок и открутите его; под ним будет кнопка, которую следует нажимать.После этого котел должен запуститься.

Подскажите пожалуйста, какую максимальную температуру в трубах можно выставить на котле Протерм Леопард 24 бтв / бов площадь дома 100 кв.м

Максимальная температура 75 градусов С.

Протерм леопард 24 БОВ до 50 гр. нагрев все работает нормально, если добавить через минуту отключается и выдает ошибку F6, что это?

Неисправность моностата воздуха или вентилятора.

Protherm Leopard 24 при первом подключении выдает ошибку F6.Подскажите, в чем может быть проблема, может проблема в установке?

Ошибка F6 – неисправность моностата вентилятора.

Котел Леопард 24 БОВ 17серия. Я получаю сообщение об ошибке F8, которое означает эту неисправность, и как ее исправить?

Возможно, неисправен газовый клапан.

Установка Протерм Леопард остановлена. Мигает ошибка F8. Что делать, чтобы он снова заработал?

Ошибка F8 – неисправность газового клапана. Он может выйти из строя, и требуется замена на новый.

Едет напор горячей воды. Те. умыться и принять контрастный душ – тоже самое. Специалистов не нашли. Как с этим бороться?

Скорее всего, у вас колодец. Так было и на этом, и на другом котле. Все было легко. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то накачиваем. Если при нажатии клапана течет вода, то необходимо менять внутреннюю мембрану. После того, как все это будет проверено, проверьте, не падает ли давление.Если да, то на реле давления
нужно выставить порог отключения помпы на более высокое давление.

Подскажите, протерм леопарда течет с разбрасывателем, который за насосом что делать.

Если клапан проточный, то он скорее всего заклинило, посмотрите, на воздуховоде должна быть заглушка, закрутите до упора.

Подскажите, пожалуйста, что может быть: При включенном отоплении после использования горячей воды помпа сильно шумит, температура поднимается до 80 градусов.потом потихоньку уменьшили. По времени минут 5. Зависит от времени использования горячей воды. Раньше было. Почистил сетку фильтра в системе отопления, все нормально. Теперь сеть чистая.

Шум в насосе может быть связан с явлением кавитации, которая может быть вызвана воздухом, растворенным в охлаждающей жидкости. При заборе воды насос останавливается и при этом в него начинает выходить воздух, следовательно, чем дольше будет забор, тем больше воздуха будет выпущено.

После прекращения подбора ГВС насос включается, появляется кавитация, что приводит к снижению производительности насоса и, как следствие, к повышению температуры.Когда кавитация прекращается, насос переходит в нормальный режим работы.

Котел Леопард 24кВт. В работе 4 года. Проблем не было. Этот отопительный сезон не дает на нагрев больше 60 градусов, хотя судя по высоте пламени при розжиге запас 30-40 процентов. Также был стук в котел. Насос переключался на 3 режима. Ничего не меняется. Что может быть причиной? Недостаточный поток? Неисправность датчика температуры? Давление газа?

Засорение теплообменника ОМ, при засорении одной из трубок в битермических теплообменниках происходит закипание в контуре HVS, поэтому датчик HVS модулирует пламя, потому что он имеет приоритет перед датчиком отопительной воды.Проверить это несложно, снимаешь датчик ГВС, если бойлер выходит на полную мощность, значит, контур отопительной воды забит.

У меня котел Леопард, проблема в том, что котел не дает заданную температуру 70 градусов. Выдает всего 50 градусов. Помогите решить проблему.

Пришлось повозиться в настройках, минимальная мощность нагрева выставлялась цифрами 9 раньше, догнал до 20, все греется отлично. Необходимо переключить на нагрев цифры на дисплее и потом долго удерживать и удерживать кнопку РЕЖИМ, пока что-то не отобразится, затем снова нажимать, пока не появится цифра, в нашем случае, как я уже писал, это было 9, наименьшее усилие нажатие на плюс догнали до 20 а потом снова на МОДУ и все.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан

_______________________________________________________________________________

Компания Protherm была основана в 1994 году в Праге.В начале своего развития компания производила только электрокотлы, а вскоре ассортимент расширился, сейчас он увеличился более чем на 95 наименований. Прежде всего, компания является известным европейским производителем в области отопления. Большой опыт и успешное внедрение отопительной техники зарекомендовали себя как надежного производителя качественного отопительного оборудования. Protherm продает отопительную технику в разных странах и на разных континентах. Благодаря качественной и доступной ценовой политике на весь ассортимент отопительного оборудования эта компания завоевывает все большее количество потребителей.

Protherm Leopard 24 B О В – модель газового котла для отопления и ГВС через накопительный бак или дополнительно сконструированный. Квартиры, дома и коттеджи можно беспрепятственно отапливать с помощью такого оборудования. Представленное отопительное оборудование достаточно комфортно и удобно в эксплуатации и обслуживании. С помощью ЖК-дисплея можно следить за работой котла. Коаксиальная система позволяет подключать оборудование без дымохода, что не менее актуально и в наше время.

Достоинства представленной модели Protherm леопард :

• В котел встроен микропроцессор – он позволяет электронное управление отопительным оборудованием.
• Плавное регулирование мощности – максимальная точность соблюдения расхода топлива и электроэнергии заданному температурному режиму
• С помощью регулятора
можно поддерживать приемлемый микроклимат в помещении.
• Контроль защиты от замерзания
• Управление защитой от перегрева
• Контроль защиты насосной системы от заедания
• Режим управления «Зима-Лето»
• Контроль выбега откачки – после полного выключения горелки насоса в течение некоторого времени котел продолжает работать, это предотвращает закипание теплоносителя в самом теплообменнике.
• Антицикличный режим – для предотвращения частого включения котла. На ЖК-дисплее отображаются основные параметры оборудования. Надежно зарекомендовала себя в работе предохранительная арматура отопительного оборудования, водопровода и системы газоудаления.
• Система регулируемой тяги в дымоходе
• Нагрузка отопительного контура и НВ полностью регулируется.
• ECO – имеется высокоэкономичный режим приготовления GW
• Имеется газовая атмосферная горелка.

Если после этого неисправность не исчезнет, ​​обратитесь за помощью к квалифицированному специалисту.

• Для выравнивания напряжения подключите устройство через регулятор напряжения.
• Возможно, проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.
• Также проблема может заключаться в неисправной плате, отдайте ее на тестирование, а при необходимости замените на новую. Плата управления котлом Leopard

f6 Ошибка f6. Указывает на открытие датчика тяги. Обратите внимание на следующее:

• Исправность датчика тяги.
• Позвоните в цепь датчика с платой на предмет обрыва или короткого замыкания.
• Посмотрите, правильно ли работает газовый клапан.
• Проверить на короткое замыкание на корпус.
• Проверить исправность предохранителя.
• Возможно, неисправен датчик, контролирующий перегрев теплообменника.

Вы робот?

• Устройство и принцип работы котлов Леопард
• Коды основных ошибок
• Прочие неисправности

Устройство и принцип работы котлов Леопард Двухконтурный газовый котел Леопард от компании Протерм, представляет собой аппарат, способный работать как на природном, так и на сжиженном газе, оборудованный битермическим теплообменником.Пропускная способность жидкости из-под крана 8 литров в минуту, подогрета до 35 градусов. Потребляемая мощность 135 Вт. Оснащен встроенным процессором, контролирует работу устройства, сравнивая показания датчиков.

При обнаружении неисправности подача газа прекращается и отображается код неисправности. Данным устройством легко управлять, КПД в отопительный сезон составляет 90%.

Котел газовый настенный Протерм Леопард

Проверить: – шланг подачи воздуха от вентилятора к дифференциальному реле.- правильное положение шланга к дифференциальному реле (точка подключения P2). – работа вентилятора F7 – Ошибка связи Котел не распознает входные сигналы – светодиод у символа молнии мигает. Проверьте: – соединение разъемов на панели управления и панели дисплея / пользовательского интерфейса. – панель управления (визуально). – панель дисплея / пользовательский интерфейс (визуально). Ошибка F8 – Неисправность газового клапана Газовый клапан не реагирует на команды панели управления. Аппарат выключен – мигает светодиод у символа «молния».
Проверить: – разъем питания газового клапана. – сопротивление катушки газового клапана. Ошибка F9 – Потеря заданных параметров котла. Могли быть потеряны пользовательские или сервисные настройки некоторых параметров машины.

Неисправность котла Protherm leopard (протерм леопард)

Внимание! Комнатный контроллер и внешний датчик температуры для системы эквитермического регулирования подключаются к клеммной колодке. Нагрев горячей воды Благодаря плавному регулированию, бойлер всегда нагревает горячую воду в битермическом теплообменнике с такой мощностью, чтобы поддерживать требуемую температуру горячей воды даже при изменении давления (затраченного количества) горячей воды.Летом функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке для подключения комнатного термостата с завода имеется перемычка.

Коды ошибок газовых котлов леопард

Встроенный вспомогательный клапан для добавления воды в систему отопления. Высокая эффективность нагрева горячей воды в битермическом теплообменнике.Цифровая индикация давления в системе отопления на дисплее, если давление упадет ниже рекомендуемого предела, на панели управления появится предупреждение.
Специальный, более мощный насос для удаления воздуха. Электронное считывание давления отопительной воды – при падении давления ниже рекомендуемого предела мигающий диод на дисплее предупреждает об этом пользователя, в случае утечки воды котел запускается. Защита от замерзания – при падении температуры воды в системе отопления до уровня ниже 4C прибор автоматически включается и горит до тех пор, пока температура воды в системе отопления не достигнет 8C.

Защита от перегрева – насос всегда включается, когда температура теплоносителя превышает 80С.

Protherm Leopard 24 BTV (БОВ)

• Проверьте, работает ли датчик давления жидкости.
• Посмотрите, исправен ли расширительный бачок.
• Если падение повторяется, и вы не смогли найти причину, обратитесь за помощью к квалифицированному специалисту.

f1 В жизни тему страхов часто как-то обходят стороной. Коды ошибок и неисправности газовых котлов, подключенных пантера F1 Пламя исчезло Пламя погасло из-за прекращения подачи газа в котел – мигает светодиод у символа «молния» ограничение мощности не соответствует заданному значению) – расстояние между концы электродов розжига + кабели, электрод ионизации + кабель трансформатора розжига – газовый клапан – автоматическое управление.

Если температура воды в системе отопления превышает 90 ° C, прибор выключается, и на дисплее появляется предупреждение. Нагрев OV – Котел работает, управляя комнатным термостатом или задавая температуру OV. – Насос работает и циркулирует ОВ. – ГВС в теплообменнике без движения. Приготовление горячей воды – При потреблении горячей воды датчик расхода ГВС подает сигнал на плату управления. – Насос выключен, и теплообменник охлаждается только технической водой.- ОВ расположен вокруг трубы, в которой нагревается вода для бытового потребления. по всей поверхности и уменьшит отложения кальция.

Что сделать, чтобы он снова заработал? Ответ: Ошибка F8 – неисправность газового клапана. Он может выйти из строя, и требуется замена на новый. Вопрос: Скачало давление горячей воды. Те. умыться и принять контрастный душ – тоже самое.

Внимание

Специалистов не нашли. Как с этим бороться? Ответ: Скорее всего, у вас колодец.Так было и на этом, и на другом котле. Все было легко. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то накачиваем.

Если при нажатии клапана вода течет, то необходимо менять внутреннюю мембрану. После того, как все это будет проверено, проверьте, не падает ли давление. Если да, то по давлению нужно выставить порог отключения помпы на более высокое давление.

Вопрос: Подскажите, у протерм леопарда течет вода из разбрызгивателя, который находится за насосом, что делать.

Медь газовая протерм леопард 24 острова характерные неисправности

Защитные функции газового котла Protherm Leopard. Защита от замерзания. Котел снабжен встроенной защитой от замерзания, которая защищает его (но не систему отопления и трубопроводы ГВС). Когда температура воды в системе отопления упадет до уровня ниже 4C, устройство включится независимо от требований комнатного регулятора и независимо от настроек регулятора температуры воды в системе отопления в положении «солнце».Когда температура нагрева воды достигает 8 С, установка автоматически выключается.
Защита насоса Кратковременное включение насоса (примерно на 30 секунд) после 24 часов простоя обеспечивает его защиту от заклинивания во время длительного перерыва в работе. Защита для уменьшения цикличности работы котла Эта функция ограничивает количество запусков, влияющих на срок службы устройства и его экономичность, функция активна только в режиме отопления.

Информация

В зависимости от модификации может быть с естественным или принудительным удалением продуктов сгорания.Основные коды ошибок Узнайте, как играть в шахматы с тренером будущих чемпионов. Далее рассмотрим наиболее частые ошибки газового котла Леопольд, посмотрим, что нужно сделать для их устранения.

• Увеличить давление в системе отопления до необходимого значения (1,5 бар.). Сделать это можно с помощью крана для макияжа.

Характеристики Proterm Leopard 24 BTV / BOV Встроенный микропроцессор контролирует всю работу котла, обеспечивает автодиагностику, а кроме того, вы можете установить комплект эквитермального регулирования, состоящий из панели управления и датчика наружной температуры.Плавное регулирование – осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми (заданными) пользователем. Плавный пуск – после розжига котел некоторое время работает на минимальной мощности; Эта функция отключается, когда горячая вода нагревается, и необходимая мощность достигается практически мгновенно. Защита насоса – если насос постоянно бездействует в течение 24 часов, он включается на короткое время, что снижает вероятность его заклинивания из-за образования отложений.Повышенный класс электрозащиты, соответствующий условиям размещения бойлера в санузлах и над санузлом.
После этого котел должен запуститься. Вопрос: Подскажите пожалуйста, какую максимальную температуру в трубах можно установить на котле Протерм Леопард 24 бтв / бов площадью дома 100 квадратных метров Ответ: Максимальная температура составляет 75 градусов С. Вопрос: Протерм леопард 24 БОВ до 50 гр. нагрев все работает нормально, если добавить через минуту отключается и выдает ошибку F6, что это? Ответ: Неисправен воздух или моностат вентилятора.Вопрос: Protherm Leopard 24 при первом подключении выдает ошибку F6.
Подскажите, в чем может быть проблема, может проблема в установке? Ответ: Ошибка F6 – неисправность моностата вентилятора. Вопрос: Котел Леопард 24 БОВ 17серии. Я получаю сообщение об ошибке F8, которое означает эту неисправность, и как ее исправить? Ответ: Возможно, неисправен газовый клапан. Вопрос: Сборка Протерм Леопард остановлена. Мигает ошибка F8.

Неисправные котлы отопления. Котел гаснет после включения.Виды ремонта котла

Газовые котлы, как и другое оборудование, имеют свойство выходить из строя. Причины этого могут иметь различное происхождение, как от скачков напряжения, давления газа и воды, так и от неправильно выбранных пользователем параметров. Если неисправность возникла, то необходимо разобраться в ее сути, диагностировать, что именно неисправно, а затем выбрать: произвести ремонт самостоятельно или вызвать специалиста-техника.

Стоит отметить, что перед началом любых ремонтных или сервисных работ с котлом важно проверять, отключены ли газ и подача электроэнергии к агрегату.Это обеспечит безопасность человека, ищущего неисправности.

Наиболее частые неисправности газовых котлов

Среди отказов, которые возникают в котлах Навьен, встречаются частые сбои и проблемы с работой программ. Если такое произойдет, то специалисты советуют еще раз проверить панель управления, возможно, при ее случайном падении произошел небольшой сбой, который дает отказ всей системы. Также при наличии неисправности газового котла необходимо провести детальную регулировку котла по правилам производителя – поступающий с завода котел не всегда может быть абсолютно правильно настроен или необходимые настройки могут быть потеряны в процессе доставки агрегата покупателю.Об этом следует напомнить рабочим при установке, чтобы избежать проблем в будущем.

Устранение неисправностей газового котла

Для начала нужно включить котел. Далее выставляем максимальную температуру горячей воды, должен загореться индикатор микровыключателя датчика. Если этого не произошло – проверьте датчик протока сигнала. Если индикатор в порядке и загорелся, значит, насос должен заработать, вода из основного контура должна пройти через вторичный теплообменник горячего водоснабжения.Далее вентилятор должен заработать на максимальных оборотах. Если работа останавливается на одном из этих этапов, то это указывает на тип поломки, которая диагностируется далее.

Датчик тяги должен сработать позже, устройство должно вызвать искру, которая вызовет зажигание горелки. В смотровом окошке можно наблюдать за огнем, начинает течь горячая вода. При закрытии водопроводного крана датчик расхода не должен регистрировать расход горячей воды. Если этого не происходит, то неисправность следует искать в работе датчика, горелки и сопутствующих механизмов.

Неисправность газового котла в контуре отопления

Часто возникают неисправности газового котла Навьен в части работы датчика температуры ГВС. В противном случае его необходимо проверить и заменить. Что касается возникновения проблем в работе котла Феррол, то неисправности могут возникать при выходе из строя настроек давления газа на горелке. Их следует проверять особенно внимательно.

Необходимость ремонта при обнаружении неисправности в работе котла отопления

При диагностировании неисправности газового котла вы можете отремонтировать его самостоятельно или вызвать специалиста из сервисного центра.С одной стороны, вызов мастеров обойдется дороже, но, с другой стороны, намного безопаснее как с точки зрения надежных ремонтных работ, так и с точки зрения последующей пожаробезопасности помещения, исключение вероятности возникновения аварий и других нештатных ситуаций, связанных с работой котла.

Использование материалов разрешено только при наличии проиндексированной ссылки на страницу с материалом.

2017-05-03 Юлия Чижикова

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее самые популярные модели производителя Протерм.

Протерм Гепард 23 MTV (MTV)

Данная модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащен функцией подогрева жидкости для хозяйственных нужд, мощность аппарата составляет 23 кВт. На рынке представлены две модели: естественное (MOV) и принудительное (MTV) удаление продуктов сгорания.

Управление работой котла возможно с помощью комнатного термостата или датчика температуры наружного воздуха. В конструкции предусмотрен жидкокристаллический дисплей, с помощью которого происходит управление работой устройства.

Cheetah 23 MTV не нужно подключать к дымоходной системе, так как он имеет коаксиальную систему дымоудаления, что позволяет установку в помещении без дымохода. Встроенный теплообменник изготовлен из нержавеющей стали, и предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах, зима / лето, регулировка мощности за счет модуляции горелки. Вода приобретает заданную температуру через 3 секунды после открытия клапана, КПД составляет 91%.

Функция защиты от замерзания и перегрева системы. Из плюсов – очень проста в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Proterm Lynx

Способ монтажа – настенный, котел предназначен для отопления помещений и нагрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности: 24 кВт и 28 кВт. За счет принудительного удаления продуктов сгорания возможна установка в помещении без оборудованного дымохода, либо при отсутствии технической возможности его там оборудовать.

Котел Протерм Lynx

Несмотря на невысокую стоимость, имеет хороший КПД 94% при низком расходе топлива. Имеет два режима работы: экономичный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется пламя.

Температура воды контролируется датчиком NTC, который устанавливается на выходе вторичного теплообменника. Оснащен трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при падении температуры ниже 5 градусов.

Протерм Скат

Кстати! Знаете ли вы, что котел отопления любого производителя может взорваться в любую минуту – “”.

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрокотел, имеет возможность ступенчатой ​​регулировки мощности, работает очень тихо, подходит для обогрева небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещений, КПД 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть отличная возможность дистанционного управления.

Proterm Bear 40 KLOM

Но часто случается, что при несоблюдении наших советов и других рекомендаций могут возникнуть другие, зачастую более дорогие, поломки, которые в некоторых случаях могут привести к действительно опасным авариям. Поэтому для их предотвращения рекомендуем вооружиться дополнительной информацией.

Это самая популярная модель в этой линейке чугунных газовых котлов, а также модель Протерм КЛОМ 20, 30,40,50. Эта модель часто используется вместе с твердотопливными котлами как дополнительное отопительное устройство.

Котел Протерм Медведь 40 KLOM

Несомненный плюс – простота использования, высокий КПД 92%. Также в серии Bear есть линейка Proterm 40 KLZ, которая оснащена встроенным бойлером на 90 литров, возможна замена отдельных чугунных секций, что значительно снижает затраты на ремонт.

Протерм Пантера (Panthera)

Предназначен для отопления офисов, жилых домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичными.Вместимость горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 квадратных метров.

Может работать при низком давлении, наличие системы обогрева защиты от замерзания, имеет высокую степень безопасности. Благодаря дисплею можно следить за работой котла.

Котел Протерм Пантера

В конструкции предусмотрено два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим «комфорт», при его включении горячая жидкость течет из крана через 2 секунды.Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров в минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Основные коды ошибок

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых котлов всех производителей вы сможете, если пойдете.

f1

Ошибка F1 (F1). Происходит пропадание пламени, блокировка зажигания и прекращается подача газа к газовой арматуре. Это происходит, когда на плату не поступает сигнал пламени от ионизационного электрода, открыт газовый клапан, срабатывает защитный механизм и котел выключается.

Также причиной может быть недостаточное давление газа. Для устранения нажмите кнопку перезапуска, и проверьте, открыт ли газовый вентиль, а также нелишним будет проверить вилку в розетке, перевернуть, поменяв полярность.

Также ошибка F01 часто указывает на перегрев термостата, попробуйте нажать на нем кнопку перезапуска для устранения. Эта проблема часто возникает в модели Proterm KLOM.

f2

Кроме того, наш эксперт Александр рекомендует изучить данную проблему, возникающую у котлов других фирм, моделей и производителей, потому что у людей при их использовании, как правило, возникают различные нестандартные ситуации, которые могут совпадать с вашей. . Это можно сделать на нашем, другом сайте -.

Ошибка f2 (f2). Вышел из строя датчик температуры контура отопления, либо температура охлаждающей жидкости упала ниже 3 градусов. В приборе включен замок, так как может образоваться лед. Часто это свидетельствует о выходе из строя датчика, проверьте его и при необходимости замените на новый.

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана запуском устройства в зимний период, когда температура в системе действительно недостаточна.Чтобы запустить систему, увеличьте температуру в системе.

f3

Ошибка f3 (f3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум 95 градусов, срабатывает защита и котел автоматически отключается.

Подождите, когда температура упадет ниже этого показателя, котел запустится автоматически. Если это произойдет снова, перезапустите плавкий предохранитель.

f4

Ошибка f4. Вышел из строя датчик ГВС, при данной поломке котел нормально работает на нагрев отопительного контура, прекращается нагрев жидкости для бытовых нужд.Часто такая неисправность свидетельствует либо о том, что датчик вышел из строя и его нужно заменить, либо об окислении контактов, почистите и просмотрите их.

f5

Ошибка f5. Поломка внешнего датчика температуры. При такой неисправности прибор работает, но контроль температуры осуществляется термодатчиком котла. Для устранения проверьте, есть ли механический обрыв в цепи котла-датчика, если обрыва нет, его нужно заменить.

Термодатчик котла Протерм

f6

Ошибка f6 (f6).Указывает на поломку датчика дымовых газов. Прозвоните соединительные провода между датчиком и платой. Возможно, вышла из строя плата, верните ее в сервисный центр для диагностики, либо неисправен сам датчик. Это повреждение может вызвать неисправный трансформатор розжига, проверьте это.

f7

Ошибка f7. В инструкции ошибка описывается как разрыв соединения. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, либо на клемме платы управления не хватает напряжения.

Нужно визуально осмотреть все провода, прозвонить на обрыв, проверить все разъемы. Также не исключено, что вышла из строя сама плата и ее необходимо отремонтировать. Если вы ничего не нашли, обратитесь за профессиональной помощью к специалисту.

f8

Ошибка f8 Сигнализирует о размыкании датчика NTC и заземлении бойлера ГВС. Вызовите эту цепочку соединений, отключите и снова подключите эти элементы, так как контакты могли переместиться. Если эти манипуляции не дали результата, замените датчик.

f10

Ошибка f10. Указывает на короткое замыкание датчика температуры NTC на подающей линии.

Эта ошибка появляется на дисплее, если:

• Произошло короткое замыкание в устройстве NTC, установленном на входе OB. В такой ситуации нужна полная замена.
• Также возможно, если уровень напряжения в цепи снизился до 0,40 В.
• Произошла ошибка в штекере устройства. Что делать в этой ситуации? Только его полная замена, ремонту не подлежит.

f15

Ошибка f15. Короткое замыкание датчика обратной тяги. Регулятор продуктов сгорания расположен в верхней части котла, он подключен к каналам вентилятора.

Необходимо разобрать, очистить все клеммы, удалить с трубки отложения. Если эта процедура не удалась, потребуется замена на новое устройство.

f20

Ошибка f20 (f20). Произошла просадка предохранительного ограничителя температуры. Возможно неправильное подключение подающей магистрали датчика температуры, из-за этого температура поднялась выше допустимой нормы (95 градусов) или произошел обрыв цепи.

Ограничитель температуры газового котла

Позвони ей, если не обнаружишь проблемы, попробуй переподключить. Проверьте, правильно ли работает насос, и прокачайте. Если самостоятельно решить эту проблему не удалось, обратитесь за помощью к специалисту.

f22

Ошибка 22. Эта проблема сигнализирует о низком давлении жидкости в контуре отопления ниже 0,3 бар.

Возможные причины этого:

• Неисправность датчика давления жидкости. Необходимо заменить.
• Неисправность или блокировка насоса или его работа не регулируется. Очистите его и проверьте правильность работы.

Добавьте жидкость в систему. Проверить все элементы на герметичность, так как из-за течи может упасть давление, при обнаружении устраните.

f23

Ошибка f23. Превышение допустимого уровня разницы температуры подачи с обратными линиями.

f24

Ошибка f24. Низкий уровень жидкости в отопительном контуре, очень быстро растет температура.

Возможно, это произошло из-за:

• Блокировка помпы, или ее недостаточная производительность.
• Произошла проветривание системы, и как следствие снизилось давление, продуйте ее.
• Перекрытие линий. Посмотрите, все ли краны в системе открыты.

f25

Ошибка f25. Сработала система защиты от проникновения угарного газа в помещение. Почему гаснет котел? Когда возникает эта неисправность, контакты реле размыкаются из-за нарушения циркуляции воздушного потока.

Причина может быть:

f28

Ошибка f28 (f28). При включении погасить пламя.

Возможны следующие причины неисправности:

Не лишним будет очистить всю группу розжига, включая конфорки.

f29

Ошибка f29 (f29). Гашение пламени при работе котла.

Рассмотрим возможные причины:

• Нет газа в котел.Возможно, в магистрали нет газа, необходимо обратиться в газовую службу.
• Проверить заземлители, фаза, ноль.
• Также причиной может быть засорение горелки. Для этого снимите рубашку с котла, открутив два болта. Далее просмотрите состояние горелки, при необходимости очистите ее.

f33

Ошибка f33 (f33). В вентиляторе срабатывает система защиты от замерзания. Контакт в реле не замыкается.

Возможно по нескольким причинам:

f55

Ошибка f55.Неисправность датчика угарного газа.

Вам необходимо проверить следующее:

• Состояние контактора и реле. Если обнаружено прилипание, то с помощью мелкозернистой наждачной бумаги зачистите и обезжирите их.
• Возможно, неисправна плата управления и ее нужно заменить.

f62

Ошибка f62. Неисправен газовый клапан.

Что делать:

f63

Ошибка f63. Выход из строя карты памяти.

ф72

Ошибка f72.Разница в показаниях датчиков воздуховода и обратной магистрали. Каждые 24 часа или при запуске котел проводит самодиагностику (тестирование системы), этот тест не прошел. Котел сравнивает показания этих датчиков.

Причина может заключаться в следующем.

не являются исключением по сравнению с другим оборудованием с точки зрения ограниченного срока службы в целом или отдельных его компонентов. Входит в перечень профилактических работ при их эксплуатации.Причинами могут быть нормальный износ материала при соблюдении правил эксплуатации, но чаще всего неисправности настенных газовых котлов и другие возникают при экстремальных условиях, выходящих за рамки спецификации. Это может быть повышенное или пониженное напряжение в сети, перебои в давлении в системе газоснабжения, повышенная влажность или агрессивная среда в помещении.

Диагностика неисправности газового котла

Поиск и устранение неисправностей газового котла Начинается с поиска причин, повлиявших на сбой в работе.В первую очередь нужно убедиться, что давление газа соответствует паспортным данным. Для природного газа рабочее давление большинства котлов должно составлять 20 бар. Аналогичным образом проверяются фактические параметры электрической сети на соответствие напряжению и его дифференциальным техническим требованиям, указанным в документации на котел.

Возможными причинами неисправностей могут быть неисправности, вызывающие несоответствие давления в системе циркуляции охлаждающей жидкости. Расход воды, как правило, должен быть не менее 4 литров в минуту.

Также необходимо проверить правильность выставленных режимов на устройствах автоматики. На практике легче определить неисправности настенных газовых котлов . Доступ к площадкам стационарных напольных котлов во многих случаях ограничен. Лучше доверить диагностику неисправностей квалифицированным специалистам сервисного центра.

Типичные неисправности некоторых моделей котлов

В зависимости от конструкции котла перечень неисправностей разный. Неисправность байпасных газовых котлов , например, предполагает диагностику не только системы отопления, но и системы горячего водоснабжения.

В список наиболее частых неисправностей вошли:

В котлах Навьен возможны сбои в программе автоматики, из-за неправильной регулировки или регулировки датчиков и исполнительных механизмов. В этом случае заводские настройки могут сбиться в процессе транспортировки;

Слабым местом агрегатов Ferroli являются платы управления. Самостоятельный ремонт нежелателен, так как некоторые ошибки могут привести к выходу из строя других узлов. В результате увеличиваются затраты на устранение неполадок;

Устранение неисправностей АОГВ обычно связано с регулировкой нормальной работы форсунки.Причина может заключаться как в самом агрегате, так и в проблемах в системах приточного воздуха и вентиляции. Устранение неисправностей АОГВ лучше всего проводить совместно с многопрофильными специалистами;

. Неисправности байпасных газовых котлов могут быть связаны как с системой отопления, так и с системой горячего водоснабжения. Диагностика должна проводиться комплексно.

От чего зависит надежность и безопасность при эксплуатации

Существуют определенные факторы, влияющие на исправность газовых котлов:

· Скачки давления в системе отопления вызваны нехваткой воздуха в расширительном баке.В редких случаях возможен отказ сосков.

· Отложение в теплообменниках накипи, которое происходит из-за жесткости теплоносителя, регулярной подачи и низкой циркуляции теплоносителя.

· Отсутствует тяга в дымоходном канале и эффект обратной тяги в устройствах с принудительным отводом дыма. В коаксиальном дымоходе засор происходит из-за неправильного исполнения дымохода или его засора.

· Забивание, загрязнение и запыленность горелки и первичного теплообменника.Может возникнуть из-за использования котла во влажных и пыльных помещениях. А также там, где нет или не хватает воздуха, необходимого для горения.

· Выход из рабочего состояния датчиков температуры. Возникает из-за активности воды, некачественной продукции непосредственно сенсоров. Иногда это может произойти из-за перенапряжения в цепи газовых котлов любого типа.

Доверить ремонт

После выявления неисправностей необходимо разобраться в вопросе их устранения.Мелкий ремонт можно сделать самостоятельно, что сократит время и сэкономит деньги. Стоит задуматься о том, что от исправности газовых котлов зависит не только комфорт в помещении, но и пожарная безопасность, а также возможность отравления угарным газом и многое другое. На этой системе не стоит экономить. Только профессионалы сервисного центра способны обеспечить долгую и безопасную работу. газовое оборудование.

Может возникнуть проблема при использовании газовых котлов для отопления и горячего водоснабжения.Неисправные котлы вызваны неправильным обслуживанием, ошибками монтажа. Если вы обнаружите какие-либо нарушения в работе, следы нагара, были случаи отрыва пламени, регулярного затухания колонны, необходимо немедленно выключить оборудование и провести его осмотр. В большинстве случаев самостоятельный ремонт не рекомендуется; необходимо как можно скорее вызвать специалиста. В большинстве случаев отопление газовых котлов выходит из строя из-за нарушения тяги, избытка сажи. Вы можете решить эту проблему самостоятельно.

Если вы заметили неисправность в газовом котле, не делайте ремонт самостоятельно, лучше пригласите мастера.

Симптомы

Существует классификация отказов газовых котлов по ряду признаков:

• неисправности прерывистые, окончательные;

Такие ситуации возникают в том случае, если некоторые параметры просто не соответствуют рабочим, то есть выходит из строя оборудование.

Отказ первичного оборудования можно назвать самостоятельным, он наблюдается впервые.Вторичный возникает после первичного, когда ремонт не производился в первый раз. Такая ситуация может стать причиной полного выхода из строя отопительного оборудования, необходимо немедленно принять соответствующие меры.

В эту группу неисправностей входят утечки, неисправности теплообменников. Обнаружить такие повреждения часто бывает довольно сложно, для этого требуется вызов мастера.

• внезапные постепенные сбои в работе.

Проблема может возникнуть буквально на ровном месте, то есть явных причин для этого нет, до этого котел отопления работал плавно и плавно.Основная причина – резкое изменение условий эксплуатации и другие проблемы, которые невозможно предвидеть заранее.

Котел гаснет после включения

Чтобы проверить тягу в котле, нужно поднести к воздуховоду спичку и наблюдать за пламенем.

Газовые отопительные котлы можно отключить при угасании горелки. Причин такого поведения несколько:

• проблема с бременем, которое либо слишком велико, либо просто отсутствует;
У термопары
• плохой контакт;
• аппаратура датчиков тяги неисправна, требует замены;
• сильная тяга, тушащая пламя.

В первом случае необходимо проверить тягу, проблема не в самом оборудовании, а в условиях эксплуатации. Это можно сделать самостоятельно, без помощи мастера. Необходимо сразу проверить тягу.

Если котел отопления после включения начинает гаснуть, то придется использовать дополнительные датчики тяги.

Проверить тягу самостоятельно довольно просто; необходимо поднести к воздуховоду зажженную спичку и понаблюдать за поведением пламени.Язычки должны быть направлены внутрь корпуса, пригорать равномерно.

Плохой контакт приводит к тому, что оборудование не может нормально зажигаться, то есть горелка гаснет сразу после розжига. При этом слышится мягкий хлопок, и пламя гаснет. В этом случае ремонт достаточно простой: достаточно очистить контакты, чтобы работа была проведена правильно.

Как нормализовать тягу?

Если после замыкания клемм в датчике котел не заработал, то нужно вызвать мастера, если заработал, то нужно менять датчики.

Отказ датчика тяги приводит к тому, что оборудование гаснет после розжига, котел не запускается. Неисправности датчика приводят к полному выходу из строя газового оборудования. Неисправность газового котла определить несложно, для этого нужно замкнуть клеммы между собой и попытаться разжечь котел. Если оборудование исправное и нарушений не наблюдается, то датчик необходимо заменить. Если это не поможет, придется вызвать мастера, который проведет общую диагностику и произведет соответствующий ремонт.В редких случаях требуется полная замена котла, но определить это сможет только специалист.

Слишком сильная тяга воздуха может постоянно прерывать пламя горелки, вызывая отключение котла. Определить, что тяга слишком велика, вы можете сами. Учтите, что во время работы котла слышен сильный нетленный гул, а цвет пламени становится слишком светлым, почти бесцветным. К воздухозаборнику можно поднести зажженную спичку, она погаснет, если поток воздуха будет слишком сильным.

Схема правильного расположения котла и дымохода.

Котел может быть неисправен, если оборудование неправильно расположено, как и дымоход. Ветер забивает воздушный поток, вызывает избыточное давление, отрыв пламени. Поэтому при планировании расположения котла необходимо сразу определить, какие ветры наблюдаются в регионе и их направление. Для участия в этом процессе рекомендуется пригласить специалиста, который поможет правильно разместить котел и в соответствии с требованиями вывести дымоход в предписанном стандартами направлении.

Оборудование начинает дымить

Схема газового котла.

Неисправность также может наблюдаться при появлении сажи при включении колонки. Почему это происходит? При работе оборудования постоянно горит газ. На 1 м3 газовой смеси нужно примерно 10 м3 воздуха, а если объема воздуха не хватает, то весь газ не успевает сгореть и образуется сажа. Чтобы этого не произошло, необходимо регулировать количество всасываемого горелкой газового котла воздуха.

Это делается следующим образом:

• Сначала необходимо, чтобы демпфер оборудования нашел шайбу. Позволит регулировать набегающий поток воздушных масс;
• при зажженной горелке поток воздуха регулируется. Не следует долго наблюдать, как горит пламя. Если нет возможности заглянуть внутрь корпуса котла, рекомендуется использовать небольшое зеркало. Если в газовом котле наблюдается избыток воздушных масс, слышен гул, есть отрыв пламени от горелки, то это чревато отключением оборудования.Пламя обычно синего цвета, отдельные его части приобретают зеленоватый оттенок, горение происходит с шумом. Если есть нехватка воздуха, но пламя красного цвета с желтоватыми пятнами, такая нехватка воздуха тоже приводит к отключению. В любом случае необходимо отрегулировать расход так, чтобы отопительное оборудование можно было нормально использовать. При обычном горении следов сажи практически нет, само пламя сероватое.

Появление сажи сопровождается избытком пыли, которая находится в воздухе, и при работе котла тепло просто всасывается вместе с потоком в горелку.При этом негативном явлении забиваются все воздушные каналы, то есть появляется сажа, которая оседает не только на стенках оборудования, но и на самой горелке, вызывая различные неисправности.

Почему пламя выходит из запальника?

Схема работы газовой горелки в котле.

Иногда при включении возникает пламя. Причин может быть несколько, но главная – проблема с отягощением. При работе газового котла большинство проблем связано с плохой, неадекватной, когда горелка просто не способна нормально работать.Для газового котла слишком большая или слишком низкая тяга приводит к тому, что пламя падает с горелки, и это приводит к прекращению нагрева котла, то есть выключению. Поэтому необходим постоянный контроль уровня тяги, для этого используются специальные датчики.

Не всегда газовый котел вызывает отслоение пламени. Нарушение целостности отверстий насадки тоже может спровоцировать разрыв. В этом случае требуется полная замена форсунок горелки.Как это могло случиться? Скорее всего, форсунка горелки была повреждена при чистке. Поэтому обслуживание газового котла необходимо проводить аккуратно, в полном соответствии с требованиями производителя.

Избыточное давление в газопроводе может быть еще одной существенной причиной возникновения пламени. Тогда вам нужно сразу вызвать газовщика, который сможет наладить подачу газа. Пытаться решить проблему самостоятельно не стоит, так как это слишком опасно.

Котел гаснет в жаркую погоду: поиск неисправностей

В редких случаях возникает ситуация, когда летом начинает гаснуть газовый котел.Причина – отсутствие тяги для работы конфорки. Именно в теплое время года сквозняк заметно ухудшается, поэтому многие специалисты не рекомендуют включать котел на постоянную работу в этом сезоне, лучше делать это периодически для получения горячей воды, например. За ночь дымоход остывает, его внутренняя температура становится ниже его уровня на улице, из-за чего возникают такие проблемы с работоспособностью оборудования.

Для устранения неисправности необходимо прогреть дымоход, то есть утеплить его.Но есть еще одна причина – отключение оборудования в теплую погоду. Возможно, неисправен датчик тяги, который зимой может нормально работать, а летом постоянно отключает оборудование. Ремонтировать котел в этом случае бесполезно, нужна только его полная замена.

Любое оборудование требует соответствующего обслуживания и осмотра. Это сводит к минимуму вероятность поломки и неисправности. Но если газовый котел начинает работать некорректно, постоянно гаснет горелка или при включении появляется сажа, это требует немедленного осмотра, профилактического обслуживания или ремонта.

Najčastejšie poruchy a chybové hlásenia kotla – Protherm, Buderus, Attack a iné

Či už si vyberieme kotol na pevné palivo, plynový alebo elektrický, jedno majú spoločne. Вроде бы наступил момент, кеды на объекте chybové hlásenie . Урчите познать ай вы. На дисплеи začnú blikať neznáme čísla, nedajbože, aj v kombinácií s pismenami. Nemáte číslo na servis a k hej, tak nedvíhajú? Stratili ste knižku s návodom? Невади.Мои слова до того, как были написаны , были более чистыми, чем котла, которые находятся на предварительном рассмотрении. Здесь вы можете связаться с сервисными technika , которые также могут быть открыты для вас, если вы хотите, чтобы вас предупредили о желании. Прето смэ придали ай струнки, кде си можете контакт выходят пре эфективнейшие риешения.

Chybové hlásenia kotla – navigácia v článku

Dosluhuje váš kotol alebo s ním ní ste Spojní? Pomôžeme s výberom ➡️ tu nájdete → celý test plynových kotlov

➡️ 5 najlepších kotlov za rok 2021 podľa recnzií a testov:

u nás nás nájdete celly

u nás nás nájdete celly
