Электрический котел PROTHERM СКАТ 9
Описание
Электрический котел Protherm СКАТ 9 кВт.
Инструкция по эксплуатации на электрический котел Protherm скат 9 ray
Руководство по установке и техническому обслуживанию Protherm скат 9 ray.
Электрический котел Протерм СКАТ 9 — описание и применение.
В большинстве случаев для отопления домов используется отопительное оборудование которое сжигает либо газ (например, газовые котлы), либо жидкое топливо (например, мазут или солярку), либо твердое топливо (дрова, уголь и т.д.). Но иногда, для отопления, использование выше перечисленного топлива может быть невозможным по ряду причин. В этом случае неоспоримой альтернативой могут являются электрические котлы. А электрические котлы Protherm СКАТ 9 это не только альтернатива традиционным видам топлива, но и:
- в первую очередь, высокий КПД (к слову будет сказано, КПД у электрических котлов достигает почти 99,5 %, что на 10% выше чем КПД, например, газовых котлов)
- экологичность
- точность регулирования температуры
- бесшумная работа
- легкость монтажа
Настенные электрические котлы СКАT 9, производимые под маркой Protherm с 1992 года, предназначены для установки в квартирах, жилых домах и дачных домиках.

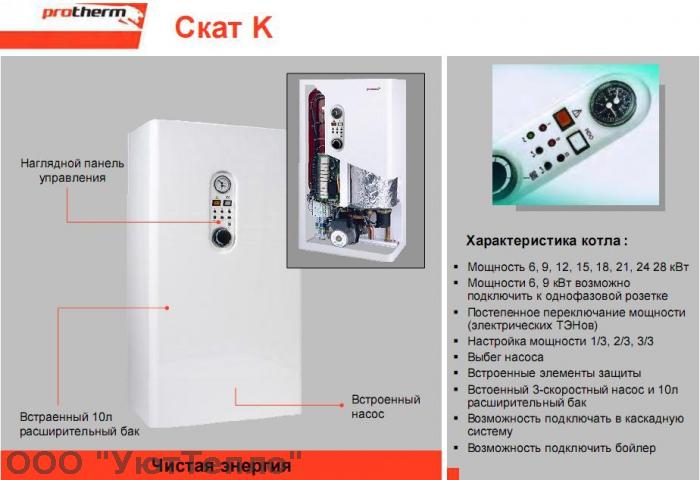

Котлы электрические Protherm СКАТ 9 — особенности и преимущества.
Электрокотел СКАТ является собственной разработкой компании Protherm и, как уже было отмечено ранее, имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.
В арсенале Протерм Скат все необходимые функции:
- КПД 99.5% (больше чем у газовых котлов на 10%)
- Интегрированная возможность подключения бойлера косвенного нагрева
- Наличие встроенного расширительного бака 7л
- Плавная покиловатная модуляция мощности (такой функции нет ни у одного производителя)
- Возможность каскадного подключения
- Наличие встроенного насоса
- Подключение модели 9 кВт может быть однофазным 220В , и 3-х фазным 380В
- Мощность котла регулируется группой тэнов, в зависимости от надобности системы отопления с задержкой 7-11 секунд для предотвращения резких колебаний в сети
- В случае выключения подачи электроэнергии котел автоматически отключится и при возобновлении подачи электроэнергии произведет запуск, сохранив ранее выставленные настройки
- Аварийное выключение – срабатывает от датчика перегрева при превышении температуры теплоносителя свыше 100 градусов
- Автоматическая задержка выключения включения тенов исходя из нужной мощности
- Наличие датчика температуры
- Аварийный датчик давления дает команду котлу отключиться при снижении давления воды в системе отопления меньше 0,8 Бар
- 5 ступеней защиты по напряжению (перепады напряжения, отсутствие одной фазы, высокое напряжения, низкое напряжение, порыв кабеля, короткое замыкание, зануление, отсутствие заземления и т.
д.) - Автоматика элеткрокотла Протерм Скат 9K
- Управление котлом по заданной температуре пользователя
- Электронная модуляция с шагом установки 1Квт
- При установке бойлера косвенного нагрева осуществляется управление трехходовым клапаном по термостату бойлера
- Задержка отключения встроенного насоса после прекращения работы котла при контроле комнатного регулятора температуры или комнатного программатора
- Управление котлом по командам уличного датчика температуры или комнатного термостата
д.)Электрические котлы Protherm Скат 9 — технические характеристики.
| Максимальная тепловая мощность | кВт | 9 | |
| Регулировка мощности | кВт | 1-9 | |
| Площадь отопления, рекомендуемая до | м2 | 110 | |
| Температуры нагрева | град. | 25 — 85 °C | |
| КПД | % | 99,5 | |
| Присоединительные размеры: | |||
| Сечение провода ( 380 Вольт) | Ø мм2 | 5*1,5 | |
| Сечение провода ( 220 Вольт) | Ø мм2 | 3*10 | |
| ГВС (вода) | Ø | в выносном баке | |
| Отопление (подающая и обратная линия) | Ø | 3/4″ | |
Потребляемый ток, макс. | А | 3x 14 A | |
| Производительность ГВС (ΔТ=30°С) | л/мин | в выносном баке | |
| Объем расширительного бака | л | 7 | |
| Габаритные размеры (ВхШхГ) | мм | 740/410/310 | |
| Гарантия производителя | 2 года с даты пуска | ||
К котлу можно подключать дополнительные устройства:
- Бойлер косвенного нагрева
- Термостат бойлера
- Трехходовой кран (желательно фирменный «аква-комплект» протерм)
- Недельный регулятор, суточный программатор или комнатный термостат
- Устройство ночного тарифа. (При установке счётчика ночного тарифа электроэнергии, и буферной ёмкости для подогрева горячей воды, расходы на уплату электроэнергии можно значительно снизить до 50%.).
Основная схема подключения электрического котла Protherm Скат к системе.
Купить электрический котел Protherm СКАТ 9 Вы сможете обратившись в компанию Азбука Тепла.
Являясь официальным поставщиком Protherm в Республике Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу.
В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести электрический котел Protherm Скат 9 используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка.
Мы бесплатно доставим электрический котел Protherm Скат 9 в любую точку Минска и Минского района в течении 24 часов. Мы так же, бесплатно привезем котлы Протерм Скат 9 в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел Протерм Скат, оформив заказ на сайте и произвести расчет с курьером при доставке можно в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, котлы электрические Protherm в Жлобин и в Бобруйск, Мозырь и Калинковичи.
Получить профессиональную консультацию по выбору котла, уточнить стоимость товара и возможные варианты оплаты вы можете у наших менеджеров!
Поставщик : ООО Азбука Тепла, Минск, пр.
Дзержинского 118 пом. 869
Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Электрический котел Протерм СКАТ 9 KE 14
Электрический котел Protherm (Протерм) СКАТ 9 KE
Настенный электрический котел Протерм СКАТ 9 KE 14 мощностью 9 кВт для отопления небольшого дома, дачи или квартиры. Приготовление горячей воды происходит в дополнительном накопительном бойлере.
Особенности конструкции электрокотла Протерм СКАТ 9 кВт
- Может работать от электросети напряжением как ~220В, так и ~380В.
- Встроенный циркуляционный насос.
- Встроенный 8-литровый расширительный бак.
- Автоматический клапан удаления воздуха.
- Жидкокристаллический дисплей.
- Интуитивно понятное управление.
- Высочайшая безопасность и надёжность – самодиагностика и датчики работоспособности: тепловой предохранитель, система защиты от замерзания, система защиты насоса от заклинивания.
- Встроенные программы тестирования и диагностики.
- Контроль давления теплоносителя в системе.
- Обновленный интерфейс с коммуникационной шиной eBus.
- Не требует специальных навыков для обслуживания.
- Возможность настройки до 4-х ступеней мощности.
- Возможность подключения: комнатного регулятора температуры, датчика температуры наружного воздуха, датчика NTC (накопитель горячей воды), термостата (накопитель горячей воды), внешнего насоса.
Технические характеристики электрокотла Протерм СКАТ 9 кВт
| Технические параметры | Протерм СКАТ 9 |
| Площадь отопления до, м2 | 90 |
| Номинальная тепловая мощность, кВт | 9,0 |
| КПД, % | 99,5 |
| Объем встроенного расширительного бака, л | 8 |
| Преднакаченное давление в расширительном баке, бар | 1,0 |
| Давление теплоносителя максимальное/минимальное, бар | 3/0,8 |
| Номинальное напряжение питания (+/-10%), В | 220 1Ф / 380 3Ф |
| Рекомендуемое сечение силового кабеля 220/380 (количество жил * сечение мм2), мм2 | 3×10 / 4х1,5 |
| Максимальная температура теплоносителя, °С | 85 |
| Силовое управление нагревом | электромеханическое (контактор) |
| Размер присоединительных патрубков, G” | 3/4 |
| Габаритные размеры котла (Ширина*Высота*Глубина), мм | 410*740*310 |
| Масса нетто, кг | 32,9 |
Вид котла
Электрический
Тип отопления
Водяной
Protherm
Мощность
9 кВт
Площадь отопления
10 — 90 кв.
м.
Тип электропитания
Однофазное/Трёхфазное
Напряжение питания, В
~220/380
Тип электронагревателя
ТЭН
Управление нагревом
Электромеханическое (электромагнитные реле, контакторы, пускатели)
Встроенный циркуляционный насос
Есть
Встроенный расширительный бак, л
8
Ширина, мм
410
Высота, мм
740
Глубина, мм
310
Вес нетто
32.9 кг
Гарантия, лет
2
Страна изготовления
Словакия
Протерм СКАТ 9. Руководство по эксплуатации. (PDF)
Протерм СКАТ 9. Руководство по установке и техническому обслуживанию. (PDF)
Блок управления электрокотлом protherm. Управление электрокотлом Protherm
Комнатный термостат GSM CLIMATE ZONT H-1V с собственной SIM-картой, подключенный к котлу отопления. Команды на него можно передавать с любого телефона, планшета или ПК. Для удобства на сайте есть бесплатные приложения для телефона и личного кабинета. Для защиты от несанкционированного доступа вход в личный кабинет защищен паролем.
Термостат ZONT H-1V измеряет температуру в помещении и включает или выключает выходное реле, контролируя работу котла так, чтобы температура в помещении соответствовала заданному значению. Он следит за техническим состоянием котла и сигнализирует при аварии или отключении питающего напряжения.
Терморегулятор контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. Если значения отклоняются от заданных, информирует об этом звонком или СМС.
К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Показания магистрали используются для управления работой котла. К нему в резерв приписан доп. В случае неисправности основного термостата автоматически переходит на работу резервный датчик и управление котлом не прекращается. Показания остальных датчиков используются для общего контроля системы отопления.
ZONT H-1V легко подключается к газовому котлу вместо комнатного термостата.
В него вставляется SIM-карта любого оператора, обеспечивающего устойчивый прием, и подается питающее напряжение. На номер сим-карты нужно отправить СМС с телефона владельца и «представить» устройство.
Модуль GSM-Климат ZONT H-1V может быть установлен на любой газовый котел любых производителей с разъемом для подключения внешних устройств управления. Вы можете ознакомиться с демо-версией модуля, запустив демо-вход.
Технические характеристики GSM-Климат ZONT H-1V:
∙ Термостат для дистанционного управления SMS-командами, с помощью GSM модема или набора голосового меню
∙ Работа через GPRS Интернет
∙ Внешняя GSM антенна
900 Без привязки к конкретному оператору мобильной связи∙ Датчик температуры (цифровой)
∙ Встроенный резервный аккумулятор, 2000 мА*ч
∙ Удаленное обновление ПО через Интернет без выключения устройства
∙ Изменение режима работы котла «одним нажатием»
∙ Программирование недельного графика температурных режимов
∙ Диапазон установки температуры помещения от +5 до +40 °С
∙ Оповещение об отклонении температуры помещения от заданной пороговые значения
∙ Оповещение о неисправности датчика температуры
∙ Контроль работы дополнительных датчиков температуры (до 10 датчиков одного типа*)
∙ Установка на DIN-рейку **
∙ Габаритные размеры 90x50x55 мм
Оборудование:
∙ Термостат
∙ Внешняя антенна GSM
∙ Датчик температуры (цифровой, проводной DS18S20)
∙ 220 В / 12 В.
котел 220/12В
∙ Встроенный резервный аккумулятор, 2000 мАч
∙ Внутренняя энергонезависимая память
∙ Руководство по эксплуатации.
SIM-карта продается отдельно.
* Дополнительные датчики приобретаются отдельно, как аксессуар.
** DIN-рейка продается отдельно
Сегодня все больше людей задаются вопросами экономии, тепло и электричество в этом плане стоят на первом месте. Мы также не забываем об экономии при реализации наших целей.
Одним из проверенных решений в плане экономичного отопления частного дома является установка котла и современной автоматики к нему. GSM сигнализация Xsital имеет широкий функционал для работы с котлами отопления и работает со всеми известными системами.
Ksital отлично работает с любым типом котла, в данном примере с газовым котлом Protherm.
Подключив к котлу Xsital и комнатному термостату в загородном доме, можно значительно сэкономить электроэнергию.
оповещает об отключении электроэнергии и понижении температуры на сотовый телефон хозяина дома. Дополнительная возможность – контролировать температуру в доме.
При необходимости в Кситале можно задать температуру для разных временных интервалов (например, ночью или днем). Отправив смс, можно перевести дом в экономичный режим, когда температура в доме +12°С или комфортная +24°С.
И при этом всегда быть в курсе какая температура в доме. Это уникальная способность Xsital, каждую зиму он спасает сотни коттеджей в Свердловской области от разморозки отопления.
Ksital работает со всеми известными системами отопления.
| | ||
| Инфракрасный обогрев |
Экономично, удобно, комфортно!
Модуль GSM-Климат позволяет дистанционно изменять параметры системы отопления и управлять климатом. С помощью модуля можно установить желаемую температуру воздуха в помещении.
При этом возможен переход в режим фиксированных температур «Эконом» или «Комфорт», режим недельного программирования «Расписание» или отключение электрокотла. Прибор самостоятельно следит за показаниями датчика температуры и регулирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль «GSM-Климат» способен передавать служебные сообщения, отчеты об изменении параметров работы котла и отчет об аварийных ситуациях.
Что это?
Модуль GSM-Климат представляет собой компактное устройство с собственной SIM-картой, которое подключается к котлу отопления. Команды на него можно передавать с любого телефона (спутникового, мобильного или стационарного), планшета или ПК. Для удаленного управления необходимо ввести уникальный пароль, исключающий несанкционированный доступ.
Как это работает?
В модуль вставляется SIM-карта любого оператора, обеспечивающая уверенный прием сигнала на местности. На этот номер отправляется СМС с телефона хозяина — GSM-устройства «узнают» друг друга.
