Газовые настенные котлы Протерм Пантера 30 KTV дешево. Цена и описание. Инструкция.

Описание

Газовые настенные котлы Protherm Пантера 30 KTV.

  Настенные газовые двухконтурные котлы Протерм Пантера 30 KTV мощностью 30 кВт специально разработаны немецкими инженерами Vaillant для отопления домов и приготовления горячей воды. Это Премиум-сегмент газовых котлов PROTHERM. Новая модель была разработана в 2015 году и в отличие от своего предшественника получила универсальную газовую арматуру SIT, которая может работать как на природном, так и на сжиженном газе. На панели управления появился новый, большой дисплей с яркой неоновой подсветкой. Дизайн котла стал более современным и строгим.

Газовые котлы Протерм Пантера – Инструкция по эксплуатации

Сертификат на Пантера 30 KTV

  Котлы PROTHERM Пантера 30 KTV максимально адаптированы к эксплуатации в Республике Беларусь. Приготовление горячей воды во втором пластинчатом теплообменнике из нержавеющей стали выгодно отличает эту модель от котлов с битермичесими теплообменниками. Благодаря функции “Быстрый старт” горячую воду можно получить уже через 2 секунды после включения крана. Котлы не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Модели оснащены коаксиальной системой выброса отходящих газов, что позволяет устанавливать их в помещениях, где нет стационарного дымохода, а его устройство сильно затруднено или невозможно в силу различных причин.   Котлы PROTHERM Пантера 30 KTV производятся в Европе (Словакия) на заводе Vaillant Groupe.

Газовые котлы PROTHERM (Протерм) Пантера 30 KTV – особенности и преимущества.

• Все котлы имеют предварительную настройку для работы на магистральном газе
• Автоматическая модуляция пламени горелки
• Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
• Медный теплообменник контура отопления
• Теплообменник контура горячего водоснабжения из нержавеющей стали
• Приготовление горячей воды до 14,4 л/мин. (при ∆t=30°C)
• Управление котлом при помощи встроенного микропроцессора
• Автоматическая диагностика работы котла
• Жидкокристаллический дисплей
• Контроль наличия пламени
• Защита от замерзания
• Защита от перегрева
• Система анти блокировки циркуляционного насоса
• Контроль тяги в дымоходе
• Встроенный подпитывающий вентиль для заполнения системы отопления
• Встроенный циркуляционный насос с автоматическим воздухоотводчиком
• Гарантия 2 года

Энергоэффективность и комфорт Премиум котлов Protherm.

• Высокая эффективность до 93%
• Экономия затрат на электричество обеспечивается 3-скоростным циркуляционным насосом
• Возможность подключения устройств терморегуляции обеспечивают пониженное потребление топлива за счет автоматического изменения мощности котла для точного поддержания заданной температуры в помещении
• Коммуникационная шина eBUS
• Панель управления с матричным дисплеем – полный контроль рабочих параметров, визуализация и запись кодов ошибок
• Максимально удобное управление
• Низкий уровень шума благодаря новой гидравлической группе
• Постоянная температура нагрева и отсутствие перепадов благодаря раздельной модуляции отопления и ГВС

Газовые котлы Протерм Пантера 30 КTV – технические характеристики.

Максимальная тепловая мощность	кВт	30
Минимальная тепловая мощность	кВт	11.5
Площадь отопления, рекомендуемая до	м2	300
КПД	%	92
Присоединительные размеры:
Дымоход	Ø, мм	60/100
ГВС (вода)	Ø	3/4″
Отопление (подающая и обратная линия)	Ø	3/4″
Газ	Ø	1/2″
Производительность ГВС ∆t = 30°С	л/мин	14. 4
Объем расширительного бака	л	10
Габаритные размеры (ВхШхГ)	мм	800x440x338
Гарантия производителя		2 года с даты пуска

Обзор настенного котла Protherm Пантера 30 KTV в подробностях.

  Новинка от компании Протерм – газовый настенный котел 30 KTV. Производитель назвал эту линейку котлов – Пантера. Производится этот котел на европейском заводе в Словакии. Котел имеет максимальную мощность 30 кВт и предназначен для отопления и приготовления горячей воды. Мощность отопления может быть занижена до 11.5 кВт, при этом  котел производит горячей воды до 14.4 литров в минуту (при ∆t = 30°С). Этого вполне хватает для приема горячей ванны и мытья посуды.
Protherm 30 KTV относится к группе котлов с закрытой камерой сгорания, а это значит, что для работы такого котла нет необходимости строить дымоход, выходящий на крышу. Достаточно установить коаксиальный горизонтальный дымоход. Таким образом, котел Потерм сможет удалять дым и угарный газ через стену вашего дома на улицу. Нужно отметить, что котлы с закрытой камерой сгорания или, как их еще называют, турбированные котлы, позволяют устанавливать их практически в любом месте Вашего дома и не требуют для себя отдельного помещения.
Итак, что могут котлы Протерм Пантера 30 KTV? Котел оснащен большим дисплеем с яркими и большими символами, отображающими состояние как системы отопления, так и температуру горячей воды. Управлять таким котлом очень просто. Дисплей зрительно разделен на 2 части. Одна – показывает температуру отопительной жидкости в системе и внизу этой зоны расположена клавиша ( + – ), которая позволяет увеличить температуру отопления или, наоборот, уменьшить ее. Вторая часть экрана отображает установленную температуру для горячего водоснабжения и, соответственно, клавиши, расположенные под этой частью экрана, отвечают за установку температуры ГВС. В центре расположена клавиша для входа в настройки котла. У котла Протерм Пантера мы не увидим привычного нам механического манометра. Вся информация как о работе системы, так и о давлении отопительной жидкости в ней отображается на дисплее в виде шкалы и цифрового значения. Как мы видим, все очень просто, удобно , а главное – понятно.
В случае сбоя в работе котла Protherm, информация с кодом ошибки выводится на дисплей, вместе с номером телефона Вашей сервисной службы. Это очень интересная находка компании Protherm.

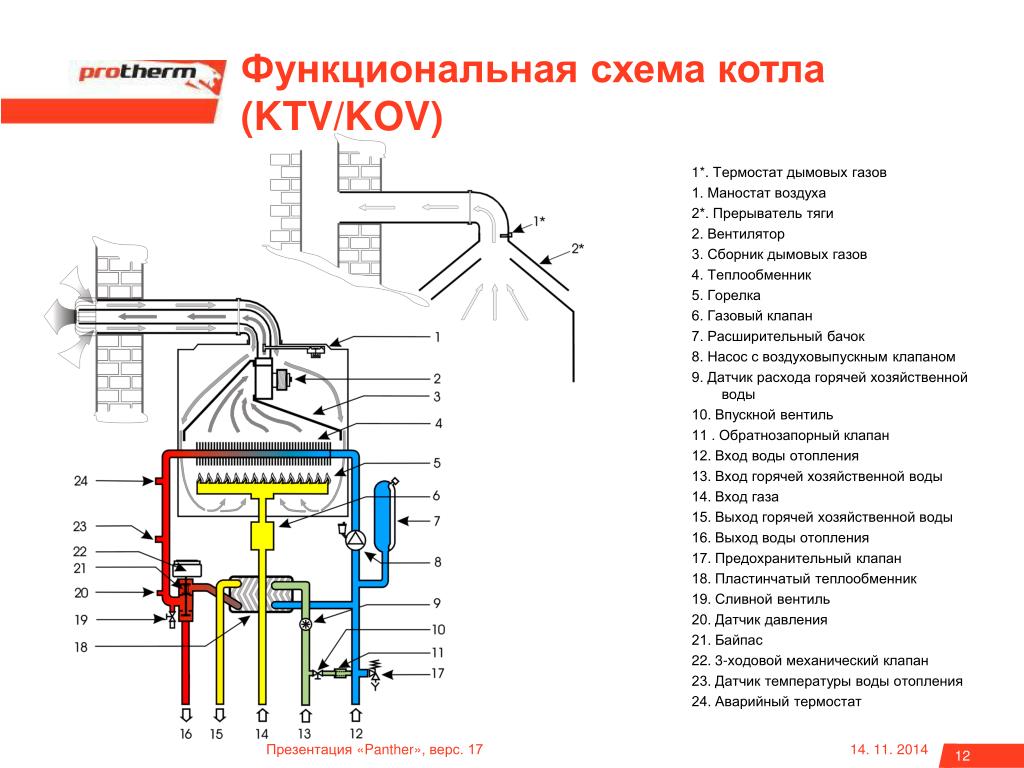

Ну а теперь настало время заглянуть внутрь котла. Сняв лицевую крышку, профессиональные продавцы и монтажники заметят, что увиденное очень напоминает котел Vaillant. Так и есть, ведь котел Протерм Пантера 30 KTV – это младший брат котла Vaillant turbotec pro. Как Вы знаете, компания Protherm входит в состав группы компаний Vaillant, поэтому часть оборудования двух брендов на сегодняшний день максимально унифицирована. Настенный котел Протерм Пантера 30 KTV – двухконтурный котел и нагревает горячую воду в проточном режиме при помощи пластинчатого теплообменника. Нужно отметить, что применение именно пластинчатого теплообменника для нагрева воды свидетельствует о высоком классе оборудования.

Отличия котла Protherm от котла Vaillant.

  Что же отличает котел Протерм Пантера от котлов Vaillant? Первое – это трехходовой клапан, изготовленный из пластиков. В котлах Vaillant мы увидим исключительно латунный трехходовой клапан, которым так гордится эта компания. Насос котла Протерм – это все тот же WILO, но уже классом чуть ниже. В остальном – это все тот же знакомый нам Vaillant.
Вторая крышка камеры сгорания служит для снижения шума и большей безопасности котла. Ведь несмотря на производство в Словакии, завод использует немецкие стандарты сборки своего старшего бренда.
В камере сгорания установлен медный первичный теплообменник и группа электродов розжига. Камера герметично изолирована от утечки угарного газа.
Котлы Протерм Пантера 20 KTV оснащаются двумя датчиками NTC, отвечающими за стабильность температуры, датчиками защиты от перегрева, сбросным клапаном на 3 бара, автоматическим развоздушивателем и краном подпитки системы. На задней стенке расположен расширительный бак объемом 10 литров.
Для дополнительной экономии газа и комфорта проживания, котел Протерм Пантера 20 KTV может дополняться как комнатным термостатом, так и более сложной погодозависимой автоматикой. Для этих целей плата котла имеет разъем eBUS.

Где купить котел Протерм Пантера 30 KTV?

Купить газовый котел Protherm (Протерм) Пантера 30 KTV Вы сможете обратившись в компанию Азбука Тепла.

  Являясь официальным импортером Protherm в Республикe Беларусь, ООО “Азбука Тепла” предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу. Отопление дома с Азбукой Тепла  – это просто и недорого.

  В нашем магазине Вы можете купить котел в рассрочку – без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести газовый котел Протерм Пантера 20 KTV, используя в расчетах “Карту покупок” от БелГазПромБанка или “Карту Халва” от МТБанка.

  Мы организуем бесплатно доставим газовые котлы Протерм Пантера 30 KTV по Минску и Минскому району в течение 24 часов. Мы также бесплатно привезем котлы Protherm Пантера в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел одноконтурный Протерм Пантера, оформив заказ на сайте. и произвести расчет с курьером при доставке можно в Пинске и Лунинце, в Молодечно и Сморгони, в Кобрине и в Барановичах, газовые настенные котлы Протерм в Жлобине и в Бобруйске, Мозыре и Калинковичах.

  Получить профессиональную консультацию по выбору котла, уточнить цену и возможные варианты оплаты Вы можете у наших менеджеров!

Поставщик : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
