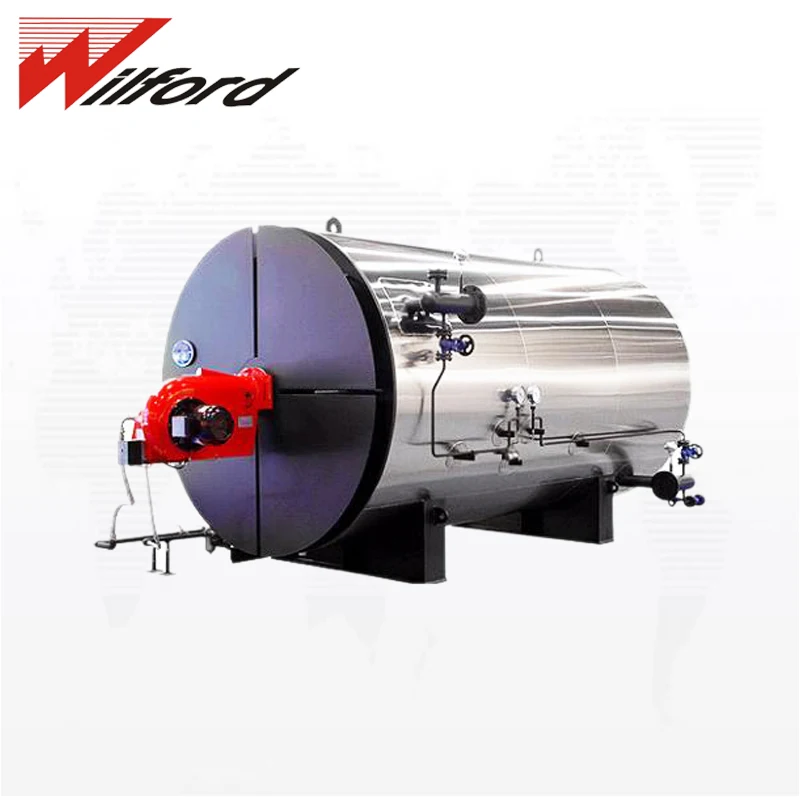

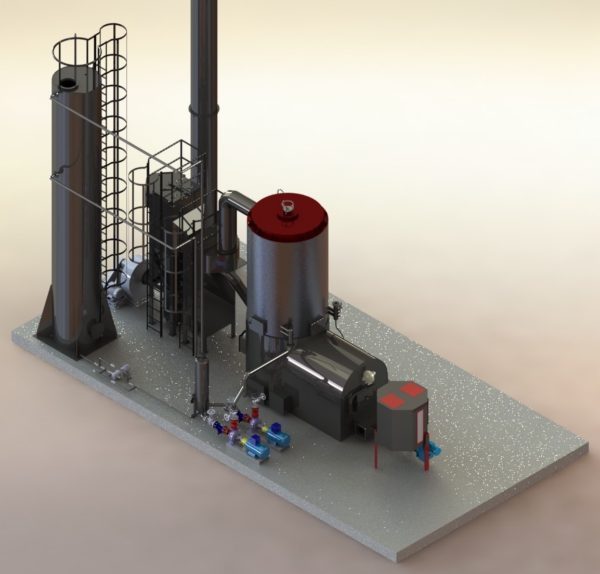

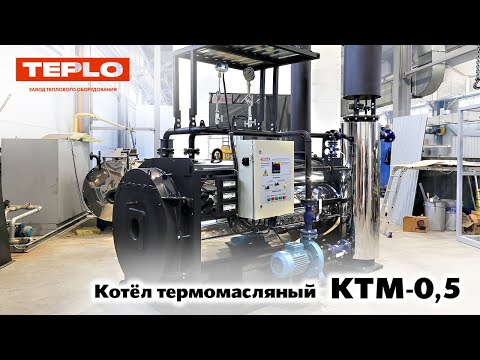

Термомасляный котел

Термомасляный котел

За последние несколько лет в России наблюдается рост производства. Каждый год фиксируется от 1,5 до 4 % увеличения. Одним из наиболее динамичных направлений является обрабатывающая промышленность. При этом в ней большую долю занимают малые и средние предприятия легкой промышленности и аграрного сектора. На сегодня прирост новых предприятий составляет 63% по сравнению к 2014 году. Исходя из этой динамики на рынке котельного оборудования наблюдается внедрение нового вида котлов (термомасляные) и котельных. Это котлы, использующие вместо теплоносителя термомасло (ВОТ, Диатермическое масло). Если 10 лет назад мы о таком оборудовании что-то знали, но на практике применения оно не находило, то на сегодня, в силу роста высокотехнологичного производства, спрос на это оборудование и термомасляные котлы постоянно растет.

Откуда берутся предпосылки для его применения? Из двух важных факторов:

  • Технология изготовления того или иного вида продукта на производстве
  • Экономическая составляющая, которая напрямую вписывается в технологию изготовления. Рассмотрим оба фактора подробнее.

Технология изготовления того или иного вида продукта на производстве. Как пример кратко рассмотрим два вида технологии: изготовление искусственной кожи и изготовление древесного шпона (деревообработка).

Пример № 1. Изготовление искусственной кожи с использованием термомасляных котлов.

В примере № 1 необходимо сразу оговорить, что линия по склеиванию органического слоя и декоративного слоя искусственной кожи изначально предполагала применение в качестве теплоносителя термомасло. Поэтому руководство при первичном выборе оборудования не рассматривало альтернатив. Данный пример мы анализируем в рамках чистого сравнения (а что, если…). Начнем с исходных данных:

  • Мощность требуемой тепловой нагрузки 2 МВт
  • Температура теплоносителя 260 градусов Цельсия
  • Топливо — природный газ.

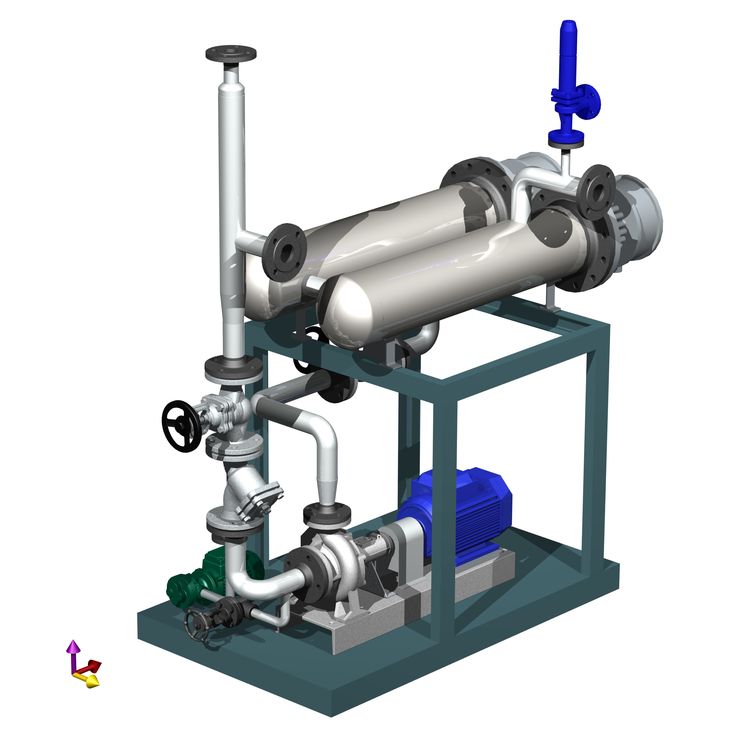

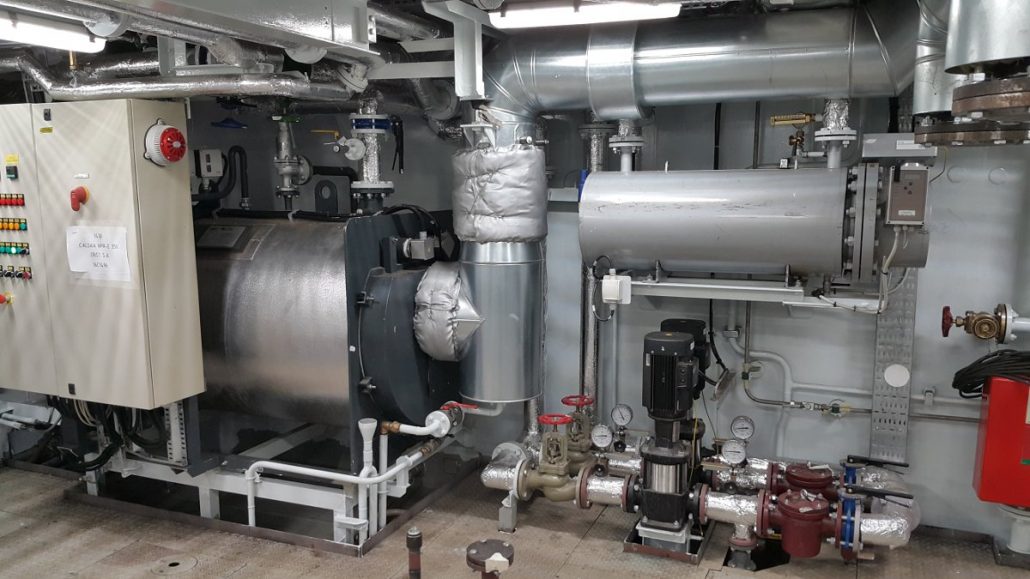

Схема котельной предполагает 2 котла на термомасле, группу насосов термомасла, состоящую из одного основного и одного резервного, группу насосов и ТО отопления, состоящую из одного основного насоса, одного резервного и теплообменника с контуром масло-вода, насоса подпитки системы термомасла, емкости запаса термомасла на 6 м3 и расширительного бака, рассчитанного по объему теплоносителя в системе (сейчас эта схема реализована).

Контур термомасла от котлов и группы насосов реализован напрямую через коллектор к потребителю. У потребителя установлены сушильно-прессовочные камеры. Каждая камера имеет мощность примерно 250 кВт. Температура теплообменников воздуха камеры должна быть не менее 200 градусов, температура нагреваемого стола — 260 градусов Цельсия.

Преимущества схемы котельной с термомасляными котлами, следующие:

  1. Простота конструкции. Это понятная схема, в которой есть минимум запорной и регулирующей арматуры
  2. Высокая температура при малом давлении. Температура термомасла составляет 260 градусов Цельсия на выходе из котлов, давление в системе не более 3 кгс/см
    2
  3. Небольшие габариты котельного зала (ничего лишнего: котлы на термомасле, насосы, автоматика, коллектор и 1 теплообменник на отопление. Емкость с маслом вынесена за котельную и находится в закопанном состоянии)
  4. Отсутствие ХВО (Химводоподготовки), что уменьшает ресурсные потери и накладные расходы при эксплуатации

Поддержание технологического процесса (высокая температура и низкое давление теплоносителя). В данной технологии есть небольшой нюанс — элементы нагрева подключены к трубопроводу с термомаслом посредством гибких соединений, так как являются подвижной частью конструкции.

К недостаткам котельной с котлами на термомасле можно отнести:

  1. Утилизационный сбор за термомасло каждые несколько лет (требуется замена)
  2. Единичные элементы арматуры являются дорогостоящими (но и из строя выходят очень редко)
  3. Емкость, установленная за пределами котельной «съедает» место на производственной площадке

Если бы заказчик выбрал паровое оборудование (паровые котлы) вместо термомасляного оборудования (термомасляные котлы), то столкнулся бы с рядом проблем при проектировании и экономической целесообразности данного объекта.

Проблемы:

  1. Температура теплоносителя 260 градусов на одной из веток. Пар с такой температурой — перегретый пар. Стоимость оборудования на 35-40% выше чем простого парового котла с температурой 187 град.
  2. Давление пара на такой температуре составляет 45 кгс/см2!!!
  3. Возврат конденсата. Потребовался бы точный расчет возврата конденсата и емкость приема, где конденсат (паро-конденсатная смесь) преобразовывался бы (остывал) до температуры 100 градусов и далее подавался опять в котел (или деаэратор)
  4. Дорогостоящая арматура и трубопроводы
  5. Наличие ХВО и Деаэратора для удаления очистки воды и удаления кислорода
  6. Увеличенные габариты размеров объекта теплоснабжения

Пример № 2. Изготовление древесного шпона.

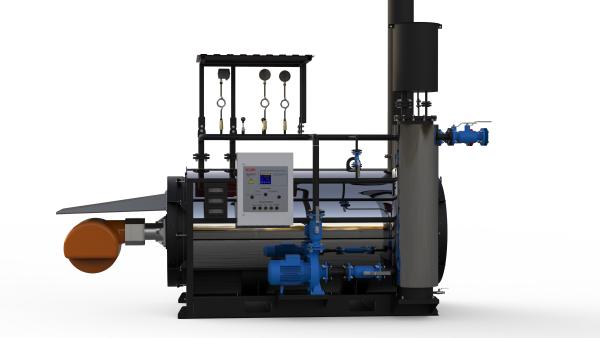

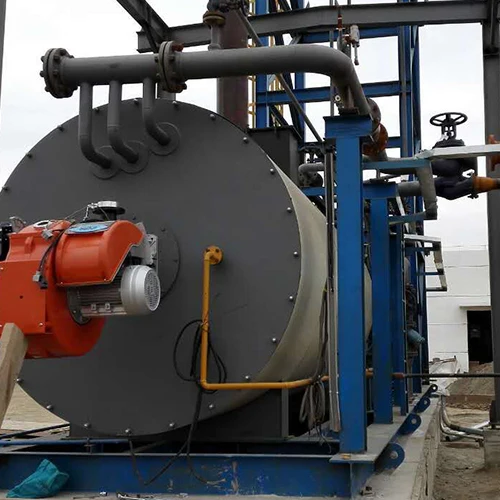

Термомасляный котел BONO

В Примере № 2 рассмотрим установку по сушке (склеиванию) древесного шпона, где плита нагрева имеет змеевиковый тип теплообменника, который подразумевает различные теплоносители: пар, перегретая вода, термомасло. Второй контур имеет каллорифер для циркуляции теплоносителя и создания в камере сушки высокотемпературного воздушного теплового потока.

При расчете экономической составляющей заказчик столкнулся со всеми проблемами, описанными выше. Но основной перевес произошел при расчете экономики: первоначальные затраты и эксплуатационные затраты на паровую котельную. Стоимость термомаслянной котельной с монтажом, проектом и сдачей в надзорные органы была на 47% ниже чем паровой аналог. Эксплуатационные затраты оказались ниже на 6% в год при сроке гарантированной эксплуатации оборудования в 30 лет. Поэтому было принято решение укомплектовать котельную котлами на термомасле (ВОТ) от компании BONO ENERGIA, Италия.

Данные примеры являются объектами малой локальной генерации. Если мы захотели бы рассмотреть термомаслянную котельную (Котельную на деатермическом масле), например мощностью 30 или 50 МВт, то получили бы экономику в процентном выражении такую же, но ценовой порядок окупаемости или первоначальных затрат был бы другим.

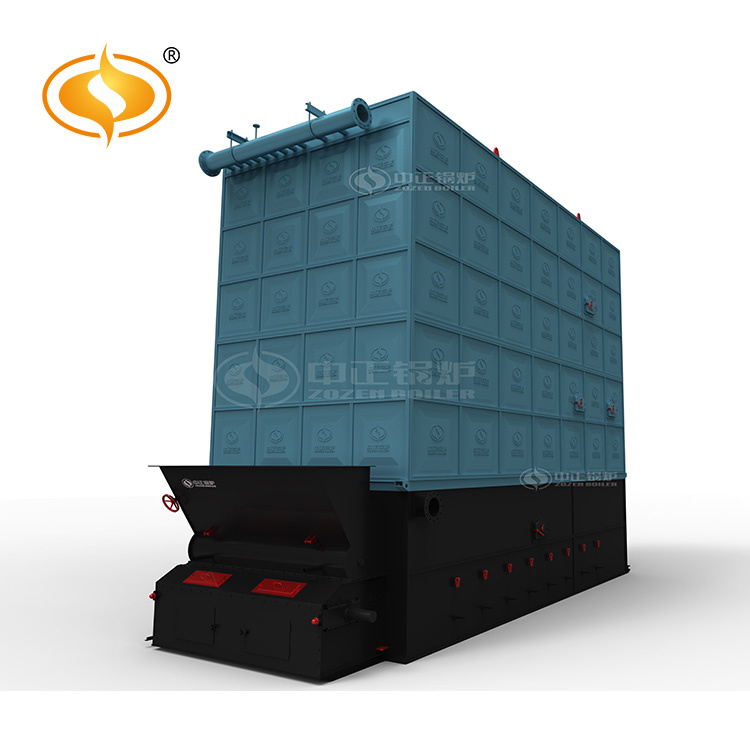

Топливо для термомасляных котлов

Топливом для термомасляных котлов могут быть:

  • древесные отходы (опилки, стружка, щепа, кора)
  • древесные пеллеты
  • торф
  • дизельное топливо
  • дизельное масло
  • мазут
  • природный газ
  • бытовой газ
  • отходы растениеводства

Купить термомасляный котел

Компания ТМ-Инжиниринг осуществляет поставку, монтаж термомасляных котлов по всей России и ближнему зарубежью (Казахстан, Узбекистан, Туркменистан, Киргизстан, Азербайджан, Грузия, Армения, Монголия).

Оставить заявку и купить термомасляный котел можно на странице контакты или заполнив заявку.

Паровые котлы

Котлы на диатермическом масле OPX

Главная » Каталог продукции » Котлы ICI Caldaie » Котлы на диатермическом масле



Изготовитель ICI Caldaie (Италия)

Производительность 116 – 9 300 кВт в час

Жаротрубный термомасляный котел с трехходовой топкой

Рабочее давление 10 бар

Температура до +300°C

Термомасляные котлы ICI Caldaie(Италия) модель ОРХ – трехходовые котлы, в которых теплоносителем является диатермическое масло. Рабочая температура масла до 300ºС.



Модель Мощность,
кВт		 Объем,
л		 Температура
(C)		 Масса,
кг		 Габаритные размеры,
мм
100 (II) 116 40  300 650 1540x1330x1150
200 (II) 233 80  300 900 1780x1510x1400
300 (II) 349 120  300 1200 1805x1730x1600
400 (II) 465 213  300 1500 2070х1790х1650
500 (II) 581 250  300 1650 2315х1765х1645
600 (II) 698 270
 300		 1750 2390х1885х1695
800 (II) 930 290  300 2200 2940х1910х1725
1000 (II) 1163 460  300 2650 3050х1985х1805
1200 (II) 1395 680  300 3750 3500х2180х1915
1500 (II) 1744 700  300 3800 3900х2300х2050
2000 (III) 2326 1350  300 6800 4700х2700х2700
2500 (III) 2907 1600  300 8600 5200х2900х2900
3000 (III) 3488 1820  300 10500
5600х3000х2850
4000 (III) 4651 2300  300 14000 6350х3300х3300
5000 (III) 5714 2500  300 17500 7000х3450х3800
6000 (III) 6977 2800  300 21000 7750х3600х3800
8000 (III) 9302 3650  300 28000 8000х3750х3800

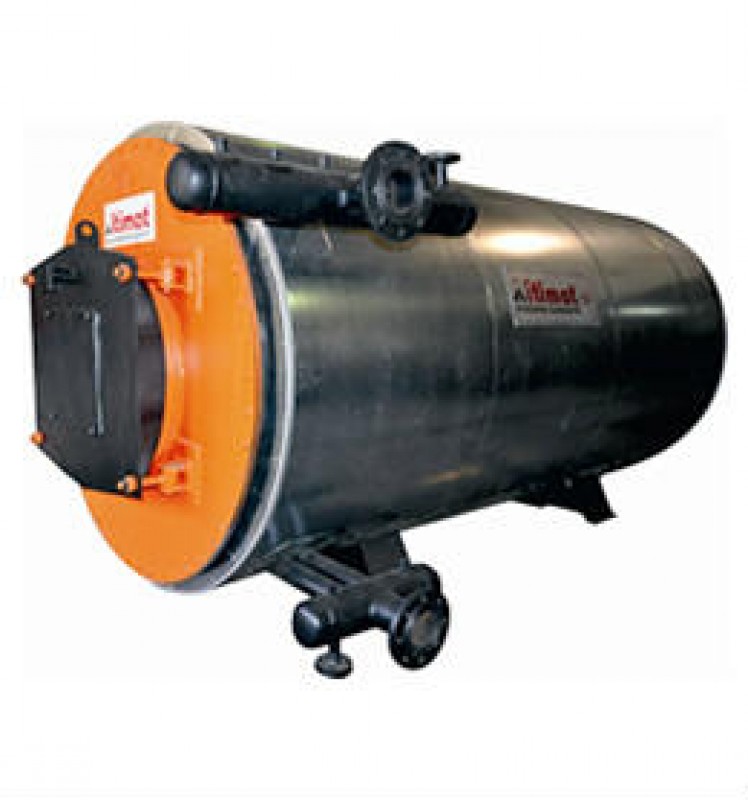

Основные характеристики оборудования – котлы на диатермическом масле OPX производства ICI Caldaie (Италия):

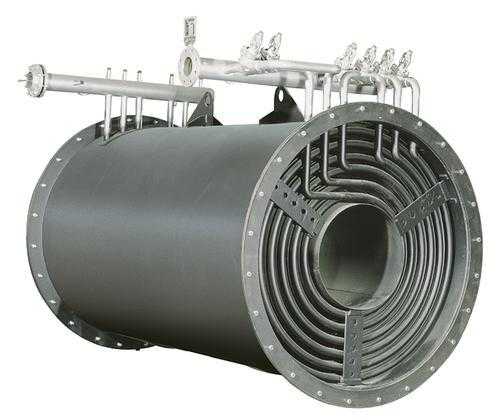

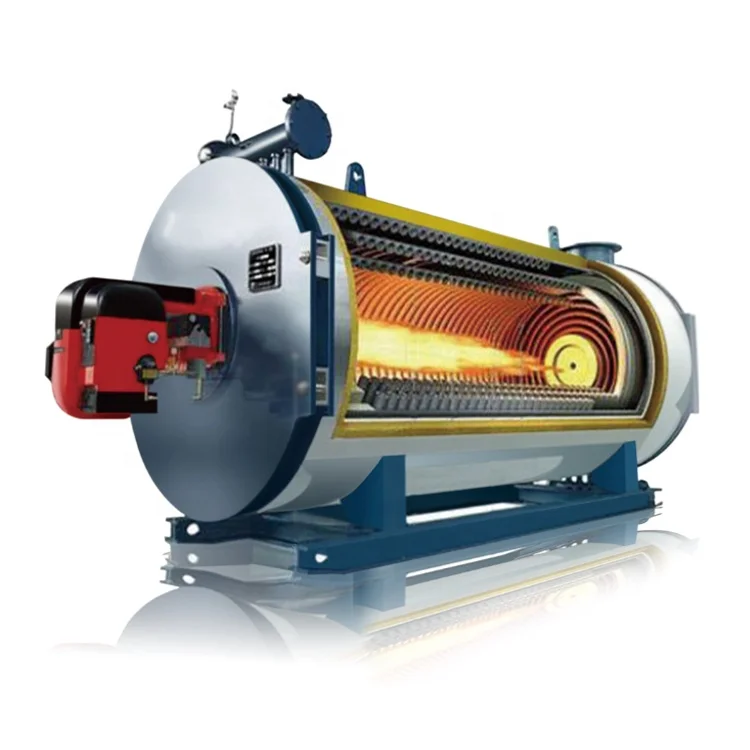

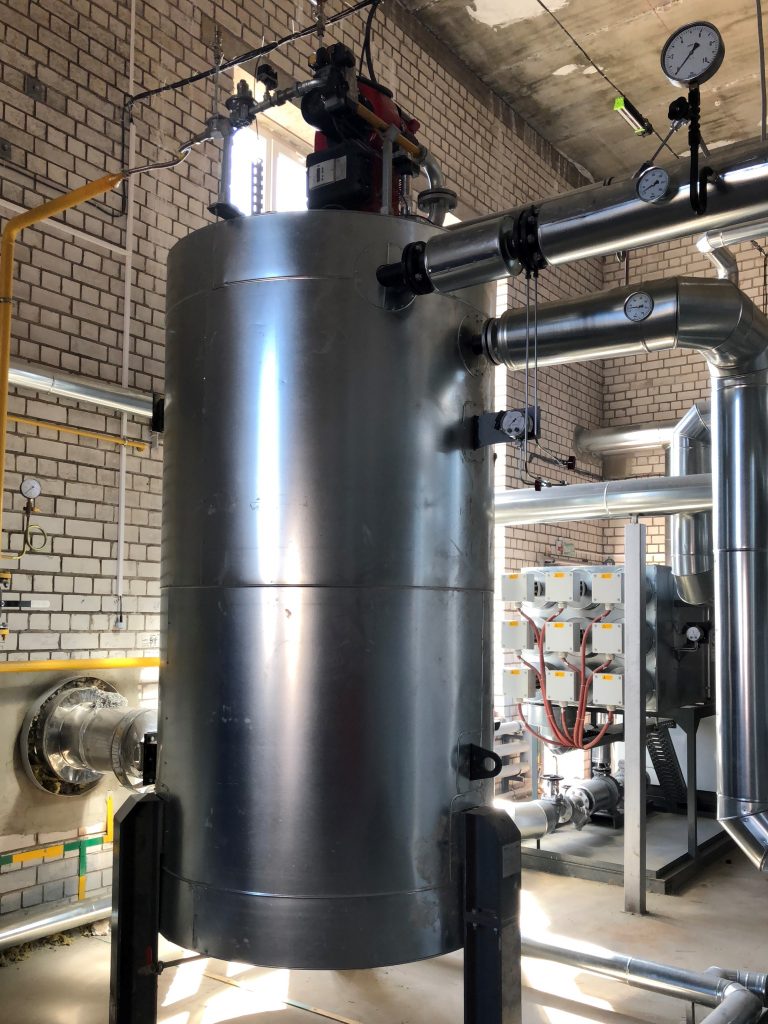

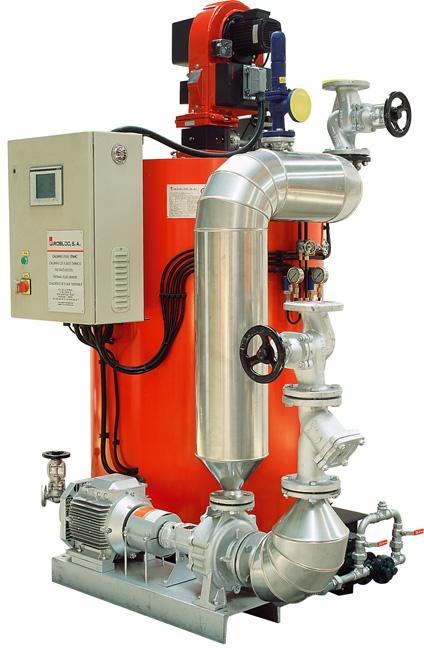

Термомасляный котел имеющий по конструктиву спиральный змеевик.

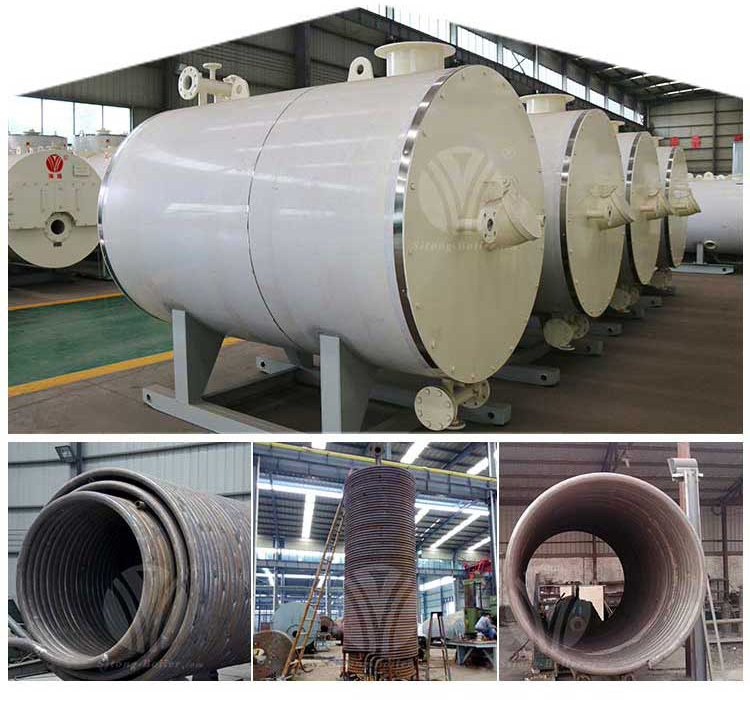

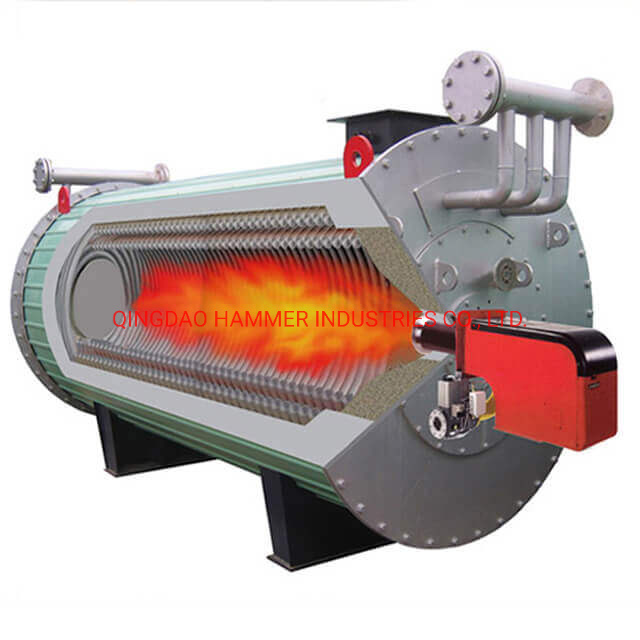

Змеевики изготовлены из труб углеродистой стали, которые изогнуты в спирали параллельно, что позволяет делить разных потоки уходящих газов. Внутренний змеевик обеспечивает камеру сгорания для достижения высокой инертности на нагрузках в разных вариантах, которые идут на потребителя.

Следующей змеевик обеспечивает внешний конвекционный пучок для отвода второго хода уходящих газов. Завершающий змеевик обеспечивает движение уходящих газов в цилиндрической обшивке (внешней).

Передняя дверь котла крепится на специальных болтах, она просто открывается для чистки и осмотра; в верхней части установлен глазок контроля пламени горелки, в нижней части оборудован конус для монтажа горелки.

Основание диатермического котла выполнено из углеродистой стали, что дает легкость и прочность оборудованию, с левой части котла находится специальная подставка и разъемы для подключения насосов (циркуляции диатермического масла, вспомогательные насосы).

Внешняя обшивка выполненая из минваты большой плотности. В качестве отделки применяется алюминиевый лист изогнутый наподобие гофры, установлена на специальной жеской раме.  Стыковка отвода уходящих газов с трубой дымоотвода выполнено через ответные фланцы и расположены на верхней дымовой камере, крепится к котлу болтовым соединением и быстро демонтируется при чистке или осмотре котла.

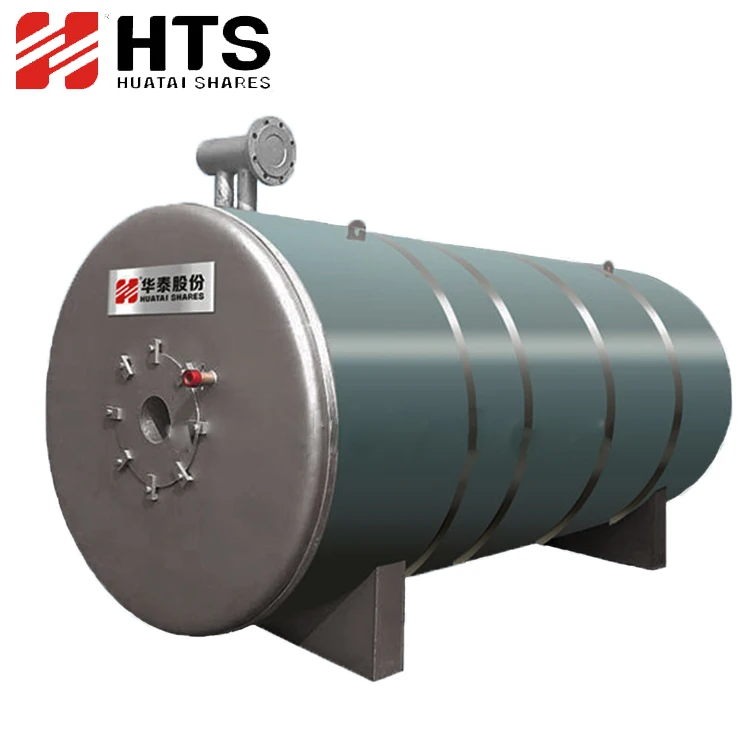

Термомасляный котел это котел, который вместо воды в контуре котла, использует диатермическое масло. Такие котлы безопасны и применяются для отопления в ЖКХ, для промышленности и для бытовых целей. Плюсы такого котла в высоком КПД, быстрым выходом в номинал и дешевой эксплуатации. Горелка для такого котла применяется на любом виде топлива. Также этот котел называют генератор на диатермическом масле.

Спецификация поставки:

  • термомасляный котел
  • горелка для котла
  • электронасос
  • фильтры
  • клапаны обратки и подачи
  • манометры и термометры цифровые
  • панель управления с реле

Электрические и гидравлические соединения по всей конструкции термомасляного котла уже выполнены.



Срок поставки котла 4-6недель.



Термомаслянные котлы – TANSU

Продукция /

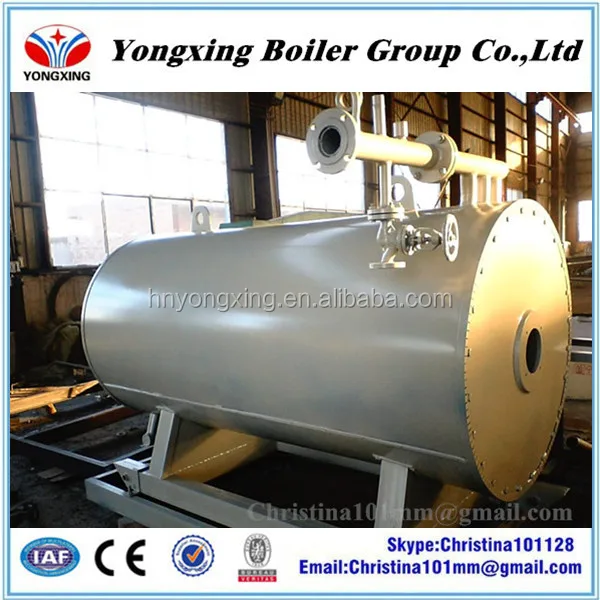

Термомасляная печь предназначена для нагрева синтетического диатермического масла, используемого в качестве теплоносителя для целей отопления и нагрева в различных технологических процессах.



Печь трехходовая по ходу дымовых газов и двухходовая четырехпоточная по ходу нагреваемых продуктов.



Область применения печи: в составе технологических установок для переработки нефтепродуктов или отдельно стоящие стационарные, блочно-модульные и транспортабельные котельные, используемые в системах теплоснабжения с использованием диатермического масла в качестве теплоносителя.

НаименованиеПТН500100015002000
Тепловая мощностькВт500100015002000
Диаметр патрубков входа и выхода масламм80100125125
Количество маслал370550740850
Требуемая подача насоса (расход масла через котел)м³/ч25406580
Разница в температуре входа/выхода масла°С40404040
Выход дымохода (Длина х Ширина)мм260х260Ø350350х350400х400
Сопротивление котловых трубМПа0,390,390,390,39
Габаритные размерыДлинамм2 390310035104 300
Ширинамм1 390154018902 100
Высотамм1 325189019782 150
Вес котлакг1 9503 1004 3005 560
