Vaillant turboTEC plus VU 242/5-5 – компактный одноконтурный газовый котел, поддерживающий установку косвенного бойлера для нагрева бытовой воды. Устройство получило панель управления с интуитивным интерфейсом ЖК-дисплеем с подсветкой. Благодаря использованию насоса с автоматическим переключением скоростей, агрегат отличается низким потреблением электроэнергии.

Характеристики газового котла Vaillant turboTEC plus VU 242/5-5:

• Модель с принудительным дымоотводом.
• Тепловая производительность (60/80°C) – 8,0-24,9 кВт.
• Температура отопительного контура от 30 до 80°С.
• Комплектуется расширительным баком объемом 10 литров.
• Установлен энергоэффективный циркуляционный насос.
• Средний КПД 93%.
• Экономное потребление электроэнергии – до 142 Вт в час.
• Подсоединение к газопроводу – G 1/2.
• Соединение с контуром отопления – G 3/4.
• Вес пустого агрегата 41 кг.

Одноконтурный котел Вайлант Турбо Тек Плюс получил качественную бронзовую гидрогруппу. Встроенная коммуникационная шина eBus позволяет подключать регулятор и комнатный термостат.

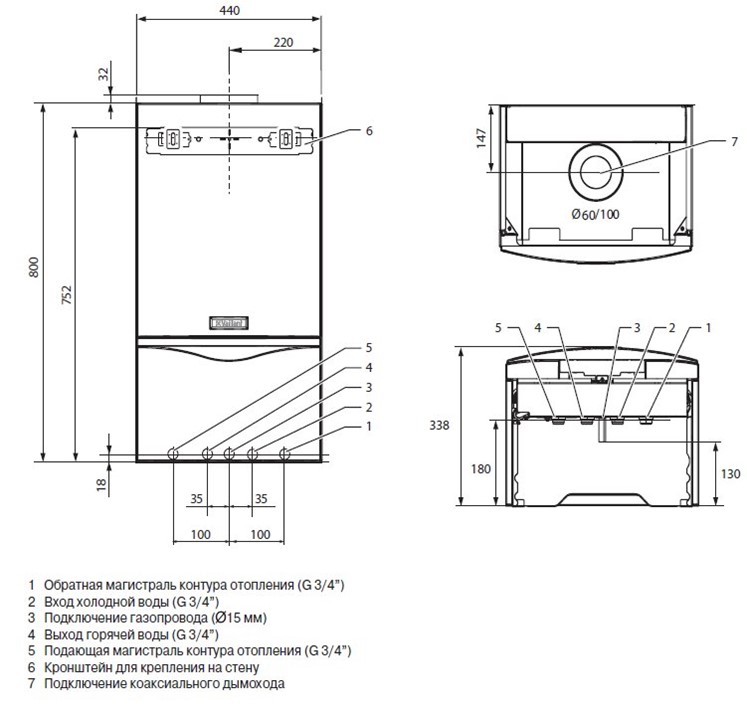

Котел может работать с солнечными панелями и тепловыми насосами. Имеется регулированный байпас и клапан-предохранитель. Стандартное горизонтальное подключение и компактные габариты 800х440х338 мм.

Код товара: 0010015326

• Описание
• Характеристики
• Видео
• Документация
• Отзывы

Тип изделия	Газовый котел
Назначение	Отопление
Серия	TurboTEC
Количество контуров	Одноконтурный
Мощность, кВт	25
Площадь обогрева, м²	250
Макс. КПД	93%
Камера сгорания	Закрытая (турбо)
Вид топлива	Природный газ, Сжиженный газ
Тип управления	Электронный
Тип розжига	Электронный (автоматический)
Тип дымохода	Коаксиальный
Тяга	Принудительная
Диаметр дымохода, мм	60/100
Расход газа в час (макс/мин)	2.8 куб
Расход воды	1032 л/ч
Максимальная температура воды в контуре отопления	80°С
Максимальное давление в контуре отопления	3 бар
Расширительный бак	Есть
Объем расширительного бака, л	10
Количество теплообменников	1
Материал теплообменника	Медь
Циркуляционный насос	С насосом
Дисплей	Есть
Тип установки	Настенный
Высота, мм	800
Ширина, мм	440
Глубина, мм	338
Вес, кг	41
Питание, В	230
Частота сети, Гц	50
Номинальная мощность, Вт	142
Класс защиты	IPX4
Наличие трубы	Есть в комплекте
Производство	Германия
Тип газового котла	Турбированный
Гарантия	2 года
Код товара	0010015326

• Описание
• Характеристики
• Видео
• Документация
• Отзывы

Видео

• Описание
• Характеристики
• Видео
• Документация
• Отзывы

Основан на 0 отзывах

0.0 всех~

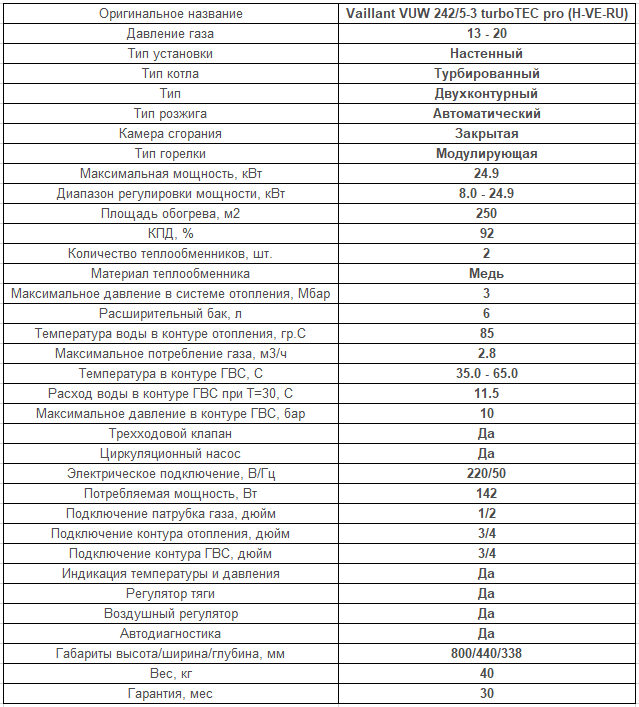

Инструкция по монтажу и подключению газового котла Vaillant. Газовый настенный котел Vaillant Двухконтурный котел вайлант турбо тек про

Настенный газовый котёл Vaillant turboTEC pro VUW 242/5-3 – надёжное решение для обогрева жилых помещений и подготовки горячей воды для хозяйственных нужд. Особенности и преимущества данной модели:

• Закрытая камера сгорания;
• Возможность монтажа в жилых помещениях;
• Раздельные теплообменники;
• Интуитивно понятное управление;
• Возможность работы на сжиженном газе.

Основа газового котла Vaillant turboTEC pro VUW 242/5-3 – раздельные высококачественные теплообменники. Первичный теплообменник изготовлен из стойкой к коррозии меди. Второй теплообменник для контура горячего водоснабжения – пластинчатого типа, из нержавеющей стали. Нагрев теплоносителя осуществляется с помощью горелки с электронной модуляцией пламени. Камера сгорания – закрытого типа, для притока воздуха и удаления продуктов сгорания используется коаксиальный дымоход. Благодаря этому допускается установка котла в жилой зоне – дымоход выводится прямо за стену.

Настенный газовый котёл Vaillant turboTEC pro VUW 242/5-3 отличается компактным исполнением. Он занимает минимум места, боковые зазоры составляет всего 10 мм. Обслуживание осуществляется через снятую переднюю стенку – на ней же располагаются органы управления и жидкокристаллический дисплей для контроля параметров. Управление простое – достаточно задать значения температур в обоих контурах, всё остальное котёл сделает сам, управляя работой горелки. Производительность контура ГВС в данной модели составляет 11,5 л/мин с точной поддержкой температуры в пределах +35-60 градусов.

Котёл полностью готов к подключению и работе. В нём установлены расширительный бак на 6 литров и бесшумный циркуляционный насос с защитой от блокировки. Также здесь представлены модули защиты – это предохранительный клапан, воздухоотводчик, система контроля наличия пламени, защита от перегрева теплоносителя. Для работы в холодное время года реализован режим предотвращения замерзания. Котёл может работать как на природном, так и на сжиженном газе.

Двухконтурный газовый котёл Vaillant turboTEC pro VUW 242/5-3 создан для работы в квартирах, частных домовладениях и коммерческих постройках. Также он подходит для эксплуатации в реконструируемых многоквартирных домах с автономным отоплением и без традиционных дымоходов. Он обеспечит эффективный обогрев помещений с минимальным расходом газа и отсутствием проблем в эксплуатации. Для более удобной регулировки температуры к нему могут подключаться комнатные термостаты и программируемые модули управления.

Купить настенный двухконтурный газовый котёл Vaillant turboTEC pro VUW 242/5-3 по максимально низкой цене вы сможете в интернет-магазине Теплодвор.

Мы доставим его в любую точку Москвы и России, сопроводив официальной гарантией производителя. В дополнение к котлу предложим радиаторы, термостаты, внутрипольные конвекторы и прочее отопительное оборудование.

Варианты организации дымоудаления:

1. Горизонтальный коаксиальный дымоход
2. Раздельная система дымоудаления
3. Вертикальный коаксиальный дымоход

Модель Vaillant (Вайлант) VUW 242/5-3 turboTEC pro – это долговечный, энергоэффективный и технологичный газовый котел для настенного размещения, используемый на объектах разных типов с целью налаживания систем отопления или экономичного гвс. Такое устройство отличается стабильной производительной эксплуатацией, минимальным уровнем издаваемого шума и легким обслуживанием.

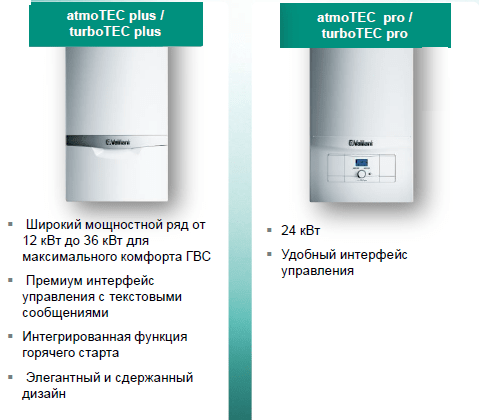

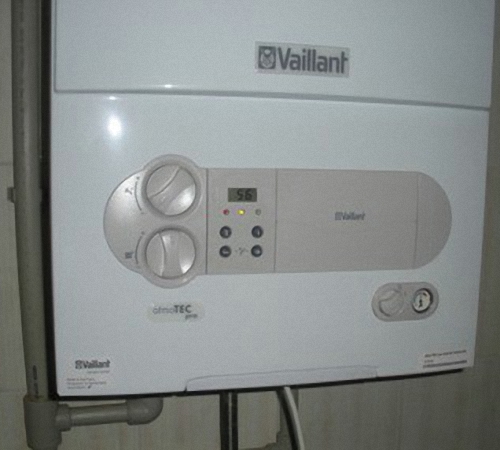

Особенности и преимущества настенных газовых котлов Vaillant серии atmoTEC & turboTEC pro

– Описание

• Газовый настенный отопительный аппарат со встроенным приготовлением горячей хозяйственной воды
• Мощность аппарата регулируется модулирующей горелкой
• Регулирование температуры горячей воды
• Автоматическое переключение в режим приготовления горячей хозяйственной воды при её расходе от 1,5 л / мин. и управление мощностью аппарата в зависимости от расхода и температуры нагреваемой воды
• Принудительный отвод продуктов сгорания через сертифицированную систему дымоходов/ воздуховодов (для turboTEC pro)

– Возможности установки

• Отопление и встроенное горячее водоснабжение
• Подходит для реконструируемых и строящихся жилых домов и квартир, где невозможна установка дымохода обычной конструкции
• Возможность установки в жилой зоне
• Минимальный требуемый боковой зазор — 10 мм, все узлы доступны спереди
• НЕ ИСПОЛЬЗУЕТСЯ В КАСКАДНЫХ УСТАНОВКАХ

– Оснащение

• Жидкокристаллический дисплей с подсветкой, кнопочное управление
• Внутреннее программное обеспечение для контроля состояния, настройки параметров и поиска неисправностей
• Встроенный проточный пластинчатый теплообменник для нагрева воды
• Встроенный циркуляционный насос, закрытый расширительный бак, автоматический воздухоотводчик, автоматический настраиваемый перепускной вентиль, предохранительный вентиль, приоритетный переключающий вентиль с электроприводом
• «Интеллектуальный» контроль давления в системе отопления
• Первичный теплообменник из меди со средним КПД >= 91 %
• Горелка из хромоникелевой стали
• Постоянно действующая защита от замерзания
• Защита от заклинивания насоса и трёхходового вентиля
• Переключатель «ЗИМА / ЛЕТО»
• Возможность настройки на частичную мощность в режиме отопления
• Электронное зажигание и управление всеми функциями
• Присоединительный комплект в комплекте поставки
• Встроенный коммутационный модуль для интерфейса стандарта eBus

Современные отопительные котлы Vaillant серии atmoTEC & turboTEC pro отлично подходят для создания комфортного обогрева жилищ. Модельный ряд представлен агрегатами различной мощности и охватывают широкий диапазон возможных обслуживаемых площадей. Все приборы оснащены модулируемыми горелками, которые позволяют регулировать мощность обогрева, что обуславливает экономичность котлов.

Настенные газовые котлы Vaillant Turbotec plus/pro имеют закрытую камеру сгорания функционируют по проточному принципу и предназначены для отопления и приготовления горячей воды.

Удаление продуктов сгорания и подача воздуха для процесса сжигания топлива в этих аппаратах осуществляется принудительно, за счёт встроенного внутрь турбо камеры вентилятора (дымососа), через специальную коаксиальную систему отвода продуктов сгорания / подачи воздуха.

Модели котлов Vaillant Turbotec plus/pro

TurboTEC pro VUW INT 242-3-3
turboTEC pro VUW INT 282-3-3
turboTEC plus VU/VUW INT 242-3-5
turboTEC plus VU/VUW INT 282-3-5
turboTEC plus VUW INT 322-3-5
turboTEC plus VUW INT 362-3-5

Сборник отходящих газов

Возникающие в процессе горения отходящие газы собираются в сборнике отходящих газов и посредством вентилятором принудительно отводятся из котла в дымовой канал.

Реле давления газовоздушного тракта / трубка Пито

Реле давления газо-воздушного тракта (LW) и трубка Пито контролируют объемный поток отходящих газов. В трубке Пито создается перепад давления в зависимости от проходящего в ней объемного расхода воздуха, а в последующем продуктов сгорания. Зона разрежения Трубки Пито и реле давления (LW) соединены между собой импульсной трубкой.

Изменение положения мембраны в реле давления зависит от создания перепада давления, которое образуется в момент достижения необходимого расхода воздуха для горения. Изменение положения механически передаётся на микровыключатель, в котором происходит замыкание контакта (нормально разомкнутый).

Сигнал проходящий через микровыключатель возвращается на плату аппарата, что является фактором для продолжения последующего функционирования. Давление срабатывания LW находится в диапазоне между 68 и 80 Па.

При техническом обслуживании и контроле котла необходимо проверять загрязнение трубки Пито (например, насекомыми), так как это может ухудшить ее функционирование.

Автоматическая адаптация к длине труб системы дымоходов / воздуховодов (ARA)

Газовые котлы Вайлант Турбо Тек мощностью 36 кВт с регулируемым вентилятором в будущем будут способны к автоматической адаптации к длине труб системы дымоходов / воздуховодов.

Аппарат в таком исполнении самостоятельно подстраивается под использующуюся систему дымоходов / воздуховодов. Необходимость снятия либо установки в канале дымоотведения диафрагм и других элементов отпадет.

Как происходит автоматическая адаптация к длине труб:

Предварительная продувка со скоростью 2000 об/мин в течение 1 мин (не всегда).
– повышение числа оборотов от стартового до срабатывания реле давления газо-воздушного тракта.
– во время режима ARA на дисплее DIA-системы можно считать состояние с кодом S.99.
– кроме этого мигает символ сбоя в тракте воздуха / отходящих газов (символ дом/вентилятор перечеркнут).

Когда происходит автоматическая адаптация к длине труб:

При первом пуске котла Turbotec plus/pro в эксплуатацию (этот режим невозможно прервать).

– при запросе тепла на отопления.
– при горячем старте.
– при нажатии главного выключателя PowerOn либо снятии сбоя Reset.
– при размыкании контактов реле давления газо-воздушного тракта во время работы горелки больше чем на 3 с.

Что может прервать режим автоматической адаптации к длине труб (быстрое включение котла):

Нагрев горячей воды.
– нагрев послойного накопителя.
– тестовый режим («трубочист», контрольные программы).
– защита от замерзания.

После прерывания вследствие быстрого включения котла автоматическая адаптация к длине труб начинается с предварительной продувки.

Если в течение 3 часов отсутствовал запрос тепла, следующая автоматическая адаптация к длине труб производится без предварительной продувки.

Что происходит при сбоях во время процесса ARA:

Если не срабатывает реле давления газо-воздушного тракта, то котел блокируется на 4 минуты.

– при этом на дисплее отображается состояние S.33.
– после 5 безуспешных попыток (20 минут) котел блокируется с выдачей кода ошибки F33.

Диафрагмы отходящих газов

Давление, возникающее при нагнетании объемного потока вентилятором, используется для преодоления аэродинамического сопротивления дымохода / воздуховода и камеры сгорания.

Таким образом, максимально возможная длина дымохода / воздуховода определяется мощностью вентилятора, а также диаметром системы дымохода / воздуховода. Адаптация объема воздуха в зависимости от длины и размеров труб выполняется посредством установки либо снятия диафрагмой в тракте дымоотведения котла.

Современным является конструкционное решение регистрации давления, так как в ранее использовавшихся конструкциях имелась опасность попадания
конденсата в импульсную трубку подключения к реле давления. В такой менее чувствительной системе будет меньше сообщений о сбоях.

Для повышения фактора разряжения котлы Вайлант Турбо Тек поставляются с новыми диафрагмами, которые устанавливаются на выходе продуктов сгорания внутрь вентилятора, они выполнены из стеклоусиленного полимерного материала. Диафрагмы усиливают сигнал по давлению от трубки Пито.

В результате вместо двух импульсных трубок к реле давления можно подводить одну. В импульсную трубку разряжения вмонтировано устройство для вентиляции, которое обеспечивает защиту от образования конденсата.

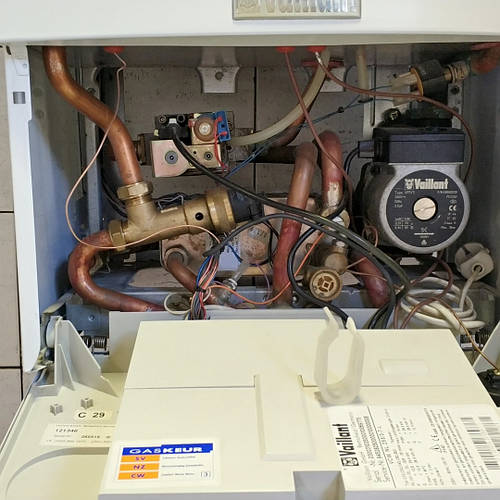

Техническое обслуживание котлов Vaillant Turbotec

Обслуживание вторичного теплообменника (SWT)

В регионах с высокой жесткостью воды особенно важно регулярно удалять накипь во вторичном теплообменнике.
Перед удалением накипи во вторичном теплообменнике котел должен быть опорожнен.
Этот процесс, а также удаление накипи во вторичном теплообменнике описаны в инструкции по монтажу.
Для удаления накипи можно использовать обычную уксусную кислоту.

Потребление ГВС (л/с) котлов Turbotec pro / plus

VUW INT 242-3-3 от 11,5
VUW INT 282-3-3 от 13,5
VUW/VU INT 242-3-5 от 11,5
VUW/VU INT 282-3-5 от 13,5
VUW INT 322-3-5 от 15,3
VUW INT 362-3-5 от 17,2

Обслуживание первичного теплообменника (PWT)

На трубках теплообменника укреплены медные пластины, для защиты от коррозии.
Пластины можно очищать только обычной мягкой, хозяйственной щеткой.
При сильных загрязнениях можно использовать бытовые очищающие средства.
После этого первичный теплообменник промывается проточной водой.

Проверка расширительного бака (ADG/MAG)

Расширительный бак проверяется при отсутствии давления в котле и в системе.

При давлении предварительной накачки бака более 0,6 давление в баке должно быть повышено в соответствии со статическим давлением отопительной установки.

Если из контрольного штуцера выходит вода, расширительный бак необходимо заменить.

Сетчатый фильтр на входе холодной воды

На входе холодной воды перед аква-сенсором находится входной сетчатый фильтр, который при техобслуживании необходимо промывать под сильной струей воды.

Чистка горелки котла Вайлант Турбо Тек

При незначительном загрязнении горелка очищается от продуктов сгорания кистью и пылесосом.
При сильном загрязнении для очистки горелка должна быть демонтирована.
Для этого откручиваются 4 винта на сопельной планке и электроды розжига.
После этого горелку можно вынуть и прочистить.
Сопла и инжекторы очищаются мягкой кисточкой, затем их необходимо продуть.
Горелка может быть вновь установлена.

Сетчатый грязеуловитель

В тройнике перед пластинчатым теплообменником в подающей линии установлен фильтр для воды системы отопления.

При каждом техобслуживании фильтр необходимо вынимать и промывать под сильной струей воды.

Интервалы техобслуживания

Сообщение о необходимости проведения техобслуживания на дисплее

Блок электроники котлов Вайлант Турбо Тек позволяет задавать интервалы техобслуживания.

Такая функция используется для выдачи сообщения о необходимости проведения техобслуживания через определенное заданное количество часов работы горелки. Настройка производится в пункте диагностики d.84.

По истечении заданного количества часов работы интервал проведения техобслуживания нужно вновь задавать в меню диагностики.

Принадлежности и функции

Многофункциональный модуль 2 из 7

При необходимости подключения внешних компонентов используется принадлежность – модуль 2 из 7. Такой модуль разрабатывался для подключения к котлам с панелью управления с шиной eBus. Модуль устанавливается, как правило, в щиток аппарата.

Внешний электромагнитный клапан открывается одновременно с внутренним газовым клапаном котла.

Внешний насос системы отопления

Внешний насос включается только, если:

Включился внутренний насос котла (необходимое условие).
– приоритетный переключающий клапан находится в положении отопления.
– истекло время задержки 20 с после того, как приоритетный переключающий клапан был переведен в положение отопления.

Внешний насос не включается:

Если приоритетный переключающий клапан находится в положении приготовления горячей воды.
– не работает внутренний насос.

Циркуляционный насос ГВС подключается к клеммам многофункционального модуля. Управление насосом осуществляется регуляторами calorMATIC 392 / 430.

Индикация работы / сбоя

Индикация сбоя выдается:

При нарушении распознавания пламени горелки.
– при отключении котла на сбой.
– при отрицательном результате проверки на противоречивость во время блокировки вентилятора защитой от замерзания.

Сообщение о сбое исчезает после устранения сбоя.

Насос нагрева водонагревателя

На клеммах насоса нагрева водонагревателя напряжение появляется всегда в тех случаях, когда команда на нагрев внешнего водонагревателя поступает от внутреннего регулятора котла.

Не используется для Turbotec plus/pro в исполнении VUW (только для одноконтурных настенных котлов).

Вытяжной колпак

На клеммы подается напряжение, если горелка не работает или через 90 секунд после выключения котла. В остальное время вытяжной колпак многофункциональным модулем блокируется.

Напряжение на клапан отходящих газов подается при запросе тепла от регулятора температуры, при запросе тепла на ГВС (VUW), в режиме нагрева водонагревателя (VU) и через 90 секунд после отмены запроса тепла.

Сигнал обратной связи от клапана отходящих газов

Выключатель клапана отходящих газов передает сигнал о фактическом положении клапана через 2-жильный кабель, который подключается на отдельные клеммы.

Конечный выключатель клапана отходящих газов замыкает цепь, когда клапан достигает положения полного открытия и размыкает после полного закрытия клапана. Горелка сможет включиться, только если клапан отходящих газов открыт и конечный выключатель замкнул цепь.

Выбор активных функций котлов Вайлант Турбо Тек

Индикация Значение Значения индикации / регулируемые значения

D.27 Переключение функций реле 1 на модуле 2 из 7

2 = внешний насос

5 = внешний газовый клапан

D.28 Переключение функций реле 2 на модуле 2 из 7

1 = циркуляционный насос (заводская настройка)
2 = внешний насос
3 = насос нагрева водонагревателя
4 = клапан отходящих газов / вытяжной колпак
5 = внешний газовый клапан
6 = внешнее сообщение о работе / сбое

Устройство обмена данными со встроенным GSM-модемом vrnetDIALOG

Коммуникационное устройство vrnetDIALOG 830/2 и vrnetDIALOG 860/2 – принадлежность для дистанционного ввода и изменения параметров, дистанционной диагностики и отправки сообщений о неполадке от отопительных и регулирующих приборов через модемную связь и сеть Интернет.

VrnetDIALOG 860/2 – Телекоммуникационный блок с двухдиапазонным GSM-модемом, кабелем для подключения к отопительному аппарату (2 м), радиоантенной для сотовой связи с кабелем, возможно подключение до 16 отопительных или регулирующих приборов.

VrnetDIALOG 830/2 – Телекоммуникационный блок с двухдиапазонным GSM-модемом, соединительным кабелем к отопительному аппарату, радиоантенной для сотовой связи с кабелем, SIM-картой. Возможно подключение одного отопительного аппарата с регулятором.

Основные функции

Дистанционный ввод и изменение параметров – Дополнительная точная настройка отопительной установки (котел Vaillant Turbotec и подключенное устройство регулирования) через Интернет.

Контроль установки – Регулярный контроль функционирования установки, а также проведение необходимых мероприятий для оптимизации и повышения надежности работы отопительной установки.

Сигнализация о возникновении сбоя – Быстрое, подробное информирование о возникших неисправностях в форме факса, SMS или электронного сообщения.

Дистанционная диагностика – Локализация причин сбоя по результатам дистанционного контроля рабочих параметров и настроек. Дистанционное управление и контроль других компонентов: входы для контроля счетчиков, датчиков и сигнальных приборов; выходы для подключения других потребителей.

Коммуникационные возможности

Доступ к vrnetDIALOG происходит от компьютера или MDA (Multimedia Digital Assistent) через Интернет.

Коммуникационный блок vrnetDIALOG осуществляет двусторонний обмен данными через сеть мобильной связи с сервером.

Имеются 2 возможности подключения vrnetDIALOG к котлам или регуляторам:

Через 4-полюсный соединительный кабель между vrnetDIALOG и эл.платой.
– через eBus.

Устройства регулирования

К данным отопительным установкам можно подключить любые устройства регулирования нового поколения.

Регуляторы комнатной температуры: VRT 30 / calormatic 230 / 240 (220 В, клеммы 3-4), VRT 40 / calormatic 330 (24 В, клеммы 7-8-9).

Погодозависимые регуляторы: calormatic 430, 620, 630 – для управления каскадом из 2-х и более аппаратов (дополнительно потребуется установка модуля VR 32).

Краткое описание:

Vaillant VUW INT 242/3-3 – настенный газовый котел отопления со встроенным расширительным баком для горячего водоснабжения и с принудительным отводом продуктов сгорания в дымоход. Полноценный настенный отопительный котел, автоматически переключающийся в режим нагрева воды. Обладает улучшенными техническими характеристиками и современной системой управления и оповещения. Котел предельно прост и надежен в эксплуатации.

Комбинированный, со встроенным пластинчатым теплообменником для приготовления горячей воды. Возможность использовать отопительный котел в сочетании с емкостным водонагревателем косвенного нагрева.

Обозначения настенных газовых котлов Vaillant:
atmoTEC – котлы с естественным удалением продуктов сгорания. Успешно устанавливаются как в коттеджах, так и в многоквартирных домах
turboTEC – котлы с закрытой камерой сгорания, могут применяться в домах без дымохода. Продукты сгорания из этих котлов удаляются принудительно, с помощью вентилятора через систему отвода продуктов сгорания и притока воздуха, также поставляемую Vaillant.
plus – стандартное исполнение.
pro – упрощённое исполнение.
VUW – двухконтурные модели со встроенным проточным теплообменником для приготовления горячей воды. Применяются, когда одновременный расход горячей воды небольшой.
VU – одноконтурные модели с возможностью подключения водонагревателей разного объема.

Особенности

котла Vaillant VUW INT 242-3-H

Тип газа: природный газ, сжиженный газ ;
Тип дымохода: дымоход ;
Тип камеры сгорания: закрытая ;
Тип розжига: электронный розжиг.

• Наличие встроенного циркуляционного насоса, расширительного бака, автоматического воздухоотводчика, автоматического перепускного вентиля;
• Предохранительный клапан;
• Первичный теплообменник из меди;
• Горелка из хромо-никелевой стали;
• Возможность установки частичной мощности в режиме отопления;
• Защита от замерзания;
• Поиск неисправностей через систему диагностики;
• Возможность использования в низкотемпературных системах отопления;
• Применим для использования в реконструируемых и строящихся жилых домах и квартирах.

VAILLANT TURBOMAX PRO 24/2 E ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Pdf Скачать

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

Содержание

2

• страница из 44

• Содержание
• Оглавление
• Закладки

Advertisement

Table of Contents

• Table of Contents

• 1 List of Contents

  • Cold Water Inlet Valve

• 2 Introduction

  • General Information

  • EC Designation

• 3 Спецификация котла

  • Технические характеристики

  • Соединения котла

  • Functional Diagram

• 4 General Requirements

  • Related Documents

  • Boiler Location

  • Gas Supply

  • Flue System

  • Top Outlet Flue System

  • Задний дымоход

  • Расширенный верхний дымоход

  • Заделка дымохода

  • Подача воздуха

  • Cupboard or Compartment Ventilation

  • Electrical Supply

  • Guide to System Requirements

  • Water Circulation System

  • Filling and Make up

  • Pressure Relief Valve

  • Pressure Gauge

  • Расширительный бак

  • Циркуляционный насос

  • Байпас системы

  • VEDALING

• 5 Последовательность установки котла

  • Общие

  • Использование шаблона

  • Уточняя котловый брейк

  925.

  • Снятие обшивки котла

  • Газоснабжение

  • Вход холодной воды и выход горячей воды

  • Central Heating Flow and Return Pipework

  • Connect the Flue System to the Boiler

  • Electrical Installation

  • Connection to the Main Supply

  • Electronic Board Layout

  • Controls

• 6 Ввод в эксплуатацию Часть I

  • Предварительные проверки электрооборудования

  • Газоснабжение

  • Холодное водоснабжение

  • Заполнение системы отопления

  • Начальная система промывки системы («Cold»)

• 7 Регулировка подачи газа (в эксплуатацию II)

  • GAS Inled Work Dable Lablement 9003

    • .

    • Регулировка мощности центрального отопления (диапазон)

    • Давление горелки и расход газа

    • Установите крышку камеры сгорания

    • FIT COTHER CANGING

  • 8 Функциональные проверки (в эксплуатации III) 8

    • Функциональные проверки

    • Функциональная проверка

    • . Пользователь

  • 9 Обслуживание

    • Первичный осмотр

    • Очистка горелки и первичного теплообменника

  • 10 Fault Finding

    • Introduction

    • Logical Fault Finding Procedure

  • 11 Diagrams 11

    • Functional Flow Diagram

    • Wiring Diagram

  Для монтажника

  Инструкция по установке и обслуживанию

  turboMAX pro

  Настенный комнатный герметичный с вентилятором

  Комбинированные и системные котлы

  GB

  24/2 E

  28/2 E

  Содержание

  Предыдущая страница

  Следующая страница

  Содержание

  Дополнительные руководства для Vaillant turboMAX pro 24/2 E

  • Инструкция по установке котла Vaillant turboMAX plus 2 E Series

    Воздуховод (52 страницы)

  • Котел Vaillant TURBOmax Pro 28 Инструкция по установке и обслуживанию

    Комнатные настенные герметичные комбинированные котлы с вентилятором (72 стр. )

  • Котел Vaillant TURBOmax Pro 28/2 E Инструкция по установке и обслуживанию

    Комнатные настенные герметичные комбинированные котлы с вентилятором (72 стр.)

  • Котел Vaillant ecoMAX pro 18E Инструкция по эксплуатации Установка и обслуживание

    Настенные конденсационные котлы для традиционных систем с открытой вентиляцией (40 страниц)

  • Котел Vaillant ecoMAX pro 18 E Инструкция по эксплуатации Установка и обслуживание

    Настенные конденсационные котлы для традиционных систем с открытой вентиляцией (36 страниц)

  • Инструкция по установке котла Vaillant ecoMAX 613/2 E

    (44 страницы)

  • Котел Vaillant ecoTEC plus 612 Инструкция по установке и обслуживанию

    Настенный комнатный герметичный конденсационный котел с вентилятором (56 страниц)

  • Инструкция по установке и обслуживанию котла Vaillant ecoTEC pro 24

    (52 страницы)

  • Котел Vaillant ecoTEC plus 612 Инструкция по установке и обслуживанию

    Настенный комнатный герметичный конденсационный котел с вентилятором (56 страниц)

  • Котел Vaillant ecoTEC plus 612 Инструкция по установке и обслуживанию

    (184 страницы)

  • Котел Vaillant ecoTEC plus 612 инструкция по эксплуатации

    Комнатные настенные герметичные конденсационные котлы с вентилятором (20 страниц)

  • Котел Vaillant ecoTEC plus 937 Инструкция по эксплуатации

    Компактный газовый настенный котел (16 стр. )

  • Котел Vaillant ecoTEC plus 937 Инструкция по установке и обслуживанию

    Подвесной комнатный герметичный конденсационный котел с вентилятором и энергоаккумулятором на 15 литров (68 страниц)

  • Котел Vaillant ecoTEC plus 937 Инструкция по эксплуатации

    Комбинированный газовый конденсационный котел (16 стр.)

  • Инструкция по установке и обслуживанию котла Vaillant eloBLOCK VE 14 EU I серии

    (32 страницы)

  • Котел Vaillant aquaPlus Инструкция по установке и обслуживанию

    Комнатный газовый герметичный комбинированный котел с вентилятором и встроенным аккумулятором на 15 литров (68 страниц)

  Краткое содержание для Vaillant turboMAX pro 24/2 E

  Это руководство также подходит для:

  Turbomax pro 28/2 e

  Vaillant Turbotec Pro Vuw Pro Руководство





  • Vaillant Turbotec Pro Vuw Руководство
  • Vaillant Turbotec Pro Vuw Pro Руководство 1





  • Бесплатно загрузите руководство пользователя Vaillant turboTEC pro. Все еще нужна помощь после прочтения руководства пользователя? Разместите свой вопрос на нашем форуме.
  • #centrala termica vaillant dedeman #centrala termica vaillant turbotec plus vuw 242/3-5 – 24 квт #centrala termica vaillant turbotec pro 24 квт #centrala vaillant 24 квт в конденсате #centrala vaillant 24 квт pareri #centrala vaillant pareri #centrale termice vaillant #vaillant конденсат 30 кВт #vaillant ecotec plus.

  Vaillant turbotec pro vuw 242-3h, центральная термальная стена с фильтром форта + очистной фильтр. Мощность (кВт): 24, номинальная мощность макс./мин. (кВт): 26,7/9.4, Максимальная потребляемая мощность (кВт): 24, Минимальная потребляемая мощность (кВт): 8,1, Максимальная/мин. потребляемая мощность а.с.м. Ищете ли вы руководство по установке и обслуживанию или простое руководство по использованию вашего котла, мы надеемся, что вы найдете то, что ищете, в этом разделе загрузок. Если вы не можете найти то, что ищете, свяжитесь с нами по адресу Literature@vaillant. co.uk, и мы вышлем нужный документ непосредственно вам. Просмотрите и загрузите руководство по установке и обслуживанию Vaillant EcoTEC pro онлайн. Инструкция по эксплуатации котла EcoTEC pro в формате pdf. Также для: Ecotec pro 24 vuw gb 246/5-3, Ecotec pro 28 vuw gb 286/5-3, Ecotec pro 28 vuw gb 286/5-3 lpg.

  Инструкции по эксплуатации котлов Vaillant


  Ниже приведены инструкции по эксплуатации котлов. Нажмите на руководство, чтобы открыть его. Либо щелкните правой кнопкой мыши, чтобы сохранить в произвольном месте. В названии руководств будет указано, являются ли они руководствами по установке, руководством пользователя или другими типами руководств или ресурсов. Со временем мы обеспечим возможность поиска по нескольким терминам и по номеру GC.

  Индекс
  –
  Имя	Размер	Тип
  акваплюс
  экомакс
  прочие
  руководства пользователя
  ТЕРМОКОМПАКТ-ВУ-142-182-242-282-1-Е. pdf	12,5 МБ	ПДФ
  Vaillant-Ecomax-VUW-236EH-286EH.pdf	1,6 МБ	ПДФ
  Vaillant-Ecotec-Installation-Service-Instructions-Manual-2012.pdf	5,6 МБ	ПДФ
  Vaillant-ecotec-exclusive-832-838-installation-manual.pdf	8,7 МБ	ПДФ
  new ecotec plus Rev A.pdf	7,3 МБ	ПДФ
  vaillant 0020010870_05.pdf	0,7 МБ	ПДФ
  vaillant 0020010871_05.pdf	0,5 МБ	ПДФ
  vaillant 0020037555.pdf	0,8 МБ	ПДФ
  vaillant Ecotec erratum. pdf	0,5 МБ	ПДФ
  Инструкции по установке дымохода vaillant.pdf	5,7 МБ	ПДФ
  vaillant Дымоходная установка.pdf	2,0 МБ	ПДФ
  vaillant VCW Sine 18 20-1 25-1 T3W.pdf	30,6 МБ	ПДФ
  vaillant combi compact и thermocompact логический поиск неисправностей.pdf	7,6 МБ	ПДФ
  Брошюра vaillant ecoTEC.pdf	0,5 МБ	ПДФ
  Инструкции по установке дымохода vaillant ecoTEC.pdf	5,8 МБ	ПДФ
  vaillant ecoTEC plus 937 установка и обслуживание 07 2012.pdf	17,7 МБ	ПДФ
  vaillant ecoTEC plus instn maint. pdf	16,7 МБ	ПДФ
  vaillant ecoTEC plus Operating.pdf	4,4 МБ	ПДФ
  vaillant ecoTEC plus.pdf	4,9 МБ	ПДФ
  Установка и обслуживание vaillant ecoTEC pro.pdf	12,6 МБ	ПДФ
  vaillant ecotec Установка и обслуживание 2007.pdf	8,2 МБ	ПДФ
  Установка и обслуживание vaillant ecotec Сентябрь 2004 г.pdf	4,1 МБ	ПДФ
  Установка и обслуживание vaillant ecotec.pdf	11,0 МБ	ПДФ
  Установка и обслуживание vaillant ecotec 2008.pdf	5,8 МБ	ПДФ
  Установка и обслуживание vaillant ecotec 2009. pdf	8,0 МБ	ПДФ
  Установка и обслуживание vaillant ecotec ноябрь 2004 г.pdf	4,1 МБ	ПДФ
  Установка и обслуживание vaillant ecotec.pdf	7,8 МБ	ПДФ
  установка и обслуживание vaillant ecotec_3 2006.pdf	7,8 МБ	ПДФ
  Установка и обслуживание vaillant ecotec_4 2006.pdf	7,7 МБ	ПДФ
  Установка и обслуживание vaillant ecotec_5 2006.pdf	7,8 МБ	ПДФ
  vaillant ecotec plus 612,615,618,624,630,824,831,pro28.pdf	7,2 МБ	ПДФ
  vaillant ecotec plus 937 Запчасти. pdf	1,5 МБ	ПДФ
  vaillant ecotec plus 937 установка и обслуживание 05 2008.pdf	10,1 МБ	ПДФ
  vaillant ecotec plus 937 установка и обслуживание 11 2009.pdf	10,5 МБ	ПДФ
  Установка и обслуживание vaillant ecotec plus с открытой вентиляцией.pdf	3,4 МБ	ПДФ
  vaillant ecotec-consumer-4pp-v3-28.03.12 (1).pdf	0,7 МБ	ПДФ
  vaillant ecotec-exclusive-installation-manual.pdf	7,7 МБ	ПДФ
  vaillant ecotec-range-brochure.pdf	4,3 МБ	ПДФ
  vaillant thermocompact vc gb 182eh 242eh 282eh 182eb 242eb 282eb. pdf	9,1 МБ	ПДФ
  vaillant turbomax pro 28 2e.pdf	2,5 МБ	ПДФ
  vaillant turbomax vuw 242E 282E.pdf	1,2 МБ	ПДФ
  vaillant-combicompact-vcw-gb-242eh-282eh-242eb-282eb-installation-service-instructions-manual.pdf	26,0 МБ	ПДФ
  Руководство по установке и обслуживанию vaillant-ecocraft.pdf	2,1 МБ	ПДФ
  vaillant-ecotec-plus-825-832-835-838-инструкция-установка-обслуживание-руководство-664853.pdf	7,6 МБ	ПДФ
  vaillant-ecotec-plus-937-installation-service-manual-261487-07-2012.pdf	17,7 МБ	ПДФ
  vaillant-ecotec-plus-938-installation-service-instructions-manual-559182-04-09-2015. pdf	7,7 МБ	ПДФ
  vaillant-thermocompact-VC-GB112EH-142EH-112EB-142EB.pdf	23,5 МБ	ПДФ
  vaillant-turbomax-plus-and-thermocompact-installation-manual-service-manual-04.2003.pdf	2,5 МБ	ПДФ
  vaillant-turbomax-plus-and-thermocompact-installation-manual-service-instruction-04.2004.pdf	2,0 МБ	PDF
  vaillant-turbomax-plus-and-thermocompact-installation-manual-service-manual-05.2001.pdf	2,0 МБ	ПДФ
  vcwgb242282.pdf	26,0 МБ	ПДФ

  Отказ от ответственности: Информация на этом веб-сайте предоставляется в информационных целях, поэтому мы не можем нести ответственность за последующие проблемы. Все задачи по ремонту должны выполняться квалифицированными специалистами. Мы также можем получать комиссионные платежи, когда вы переходите на внешние веб-сайты и совершаете покупки у сторонних продавцов. После того, как вы покинете наш сайт, мы не можем нести ответственность за ваши покупки. Используя этот сайт, вы соглашаетесь на использование нами анонимных файлов cookie, а также анонимной аналитики. Этот сайт не обрабатывает персональные данные.

  Язык	Тип	страниц
  немецкий	Руководство пользователя	64	> Перейти к руководству



  У вас есть вопросы по этому товару? Задайте свой вопрос здесь, на этом форуме.



  Форум

  Сообщить о нарушении

  Libble очень серьезно относится к злоупотреблению своими услугами. Мы обязуемся бороться с такими злоупотреблениями в соответствии с законами вашей страны проживания. Когда вы отправите отчет, мы проверим его и примем соответствующие меры. Мы свяжемся с вами только в том случае, если нам потребуются дополнительные сведения или у нас будет дополнительная информация, которой мы могли бы поделиться.

  Продукт: Vaillant turboTEC pro

  Правила форума

  Для получения осмысленных вопросов мы применяем следующие правила:

  • Во-первых, прочитайте руководство;
  • Проверьте, не задавался ли ранее ваш вопрос;
  • Постарайтесь задать свой вопрос как можно четче;
  • Вы уже пытались решить проблему? Пожалуйста, укажите это;
  • Если вашу проблему решил посетитель, сообщите ему/ей об этом на этом форуме;
  • Чтобы дать ответ на вопрос или ответ, не используйте эту форму, а нажмите на кнопку «ответить на этот вопрос»;
  • Ваш вопрос будет размещен здесь и отправлен по электронной почте нашим подписчикам. Поэтому избегайте заполнения личных данных.

  Vaillant Turbotec Pro Vuw Руководство

  Ваш вопрос опубликован на этой странице

  Vaillant Turbotec Pro Vuw Pro Руководство 1

  Хотите получать электронное письмо, когда публикуются новые ответы и вопросы? Пожалуйста, введите свой адрес электронной почты.
