Газовый котел Westen Quasar: Неисправности и ремонт

________________________________________________________________________

Кто-нибудь может объяснить, по каким причинам затухает котел Westen Quasar D?

Неисправность с распознаванием пламени. Пониженное давление газа. Отсутствие подачи газа. Дефект газового клапана. Сбои в работе элементов узла розжига или же разорваны их электросоединения. Также может быть повреждена плата электроники.

Объясните мне, какая неисправность, когда газовый котел стал отключаться? С чем это связано? Эксплуатируем агрегат не более полугода.

Причины прерывания работы котла: некорректный выбор мощности прибора, недостаточное давление газа, неисправности с дымоотводом, скачки в электросети, сбои автоматики.

Возможно, кто-то скажет, что за проблема, если падает давление в двухконтурном котле? Подключение агрегата произвели в минувшем году. В каком месте искать неисправность?

Наличие воздуха в основном контуре.

Сломался клапан вывода воздуха. Нужно заменить его. Загрязнен фильтр контура отопления. Очистите фильтр. Имеется протечка в котле или же в трубах отопления. Поломка клапана подпитки. Проблемы с датчиком-реле протока. Проверить и сменить, если требуется. Циркуляционный водяной насос имеет повреждение. Низкие обороты вследствие повреждения лопастей.

Не могли бы Вы объяснить, какая неисправность, когда не может включиться котел Вестен Квазар? Как устранить поломку?

Долгий период розжига газогорелочного устройства говорит о засоре ионизационного датчика пламени. С целью устранения неисправности необходимо провести чистку датчика после чего вновь запустить агрегат. Датчик тяги функционирует некорректно. Происходит блокирование подачи газовой смеси к блоку горелки. Надлежит прочистить датчик или же заменить новым.

Кто-нибудь может объяснить, какая бывает неисправность, когда во время работы газового котла нет отопления? Где искать неполадку? Эксплуатируем агрегат ровно полгода.

Проверьте фильтр системы отопления. В случае загрязнения фильтра провести разборку и очистку фильтрующего элемента. Лопасти циркуляционного насоса имеют дефект. Осмотреть насос и произвести замену, если необходимо. Кроме того, проверьте циркуляцию воды в линии отопления. Изношенность или засорение контура отопления уменьшает количество циркулирующего теплоносителя, в следствие этого аппарат прекратит функцию режима отопления.

Не получается выяснить, как заполнять двухконтурный котел?

Эту операцию рекомендуют осуществлять в следующем порядке. Открыть клапаны выведения воздуха, находящиеся в радиаторах, и проследить за работой крана-спускника на котле. Постепенно открывайте кран заполнения, следя за устойчивостью выполнения функций всех без исключения элементов воздуховыведения отопительной системы. Закрыть на батареях клапаны воздухоотвода, если увидите воду. Затем выполнить закрытие подпиточного клапана и спустить вновь воздух через краны на батареях.

Запустите агрегат и дождитесь его нагрева до необходимой температуры в системе отопления, дальше отключите насос и повторите стравливание воздуха.

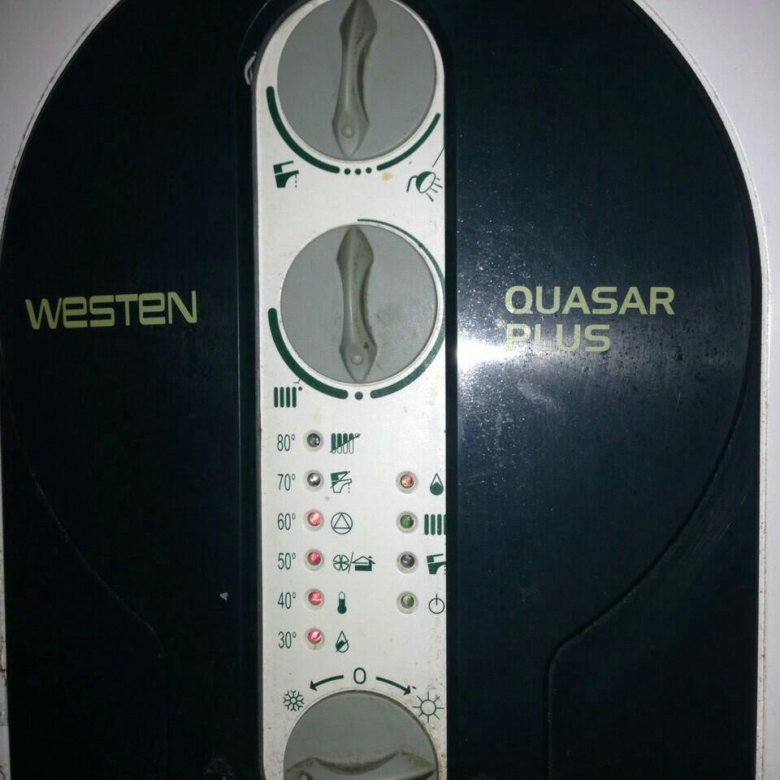

Можете мне подсказать, что за неполадка, если котел Westen Quasar Plus часто включается и выключается? Какая неисправность может быть? Пользуемся аппаратом приблизительно полгода.

Не определяется пламя блоком электроники: ошибка в подключении фазы и нуля. Присоедините ноль и фазу правильно. Если улучшений не будет, электронную плату на замену. электрокабель электрода на розжиг изношен или отсоединен. Присоедините либо поменяйте проводку. Давление газа чересчур слабое. Отрегулируйте на большее давление.

Помогите разобраться, что за проблема, если не загорается газовый котел? Запуск агрегата произвели в том году. Что это значит?

Отсутствует розжиг. Подача газа не осуществляется. Откройте кран газа и проконтролируйте давление. Некорректная дистанция между электродами или же их деформация. Неудовлетворительный разряд искры электрода. Судя по всему, возникли перебои в электрической сети.

Отчего в период пуска котла доносится подозрительный постукивание, а затем погасает горелочный узел. На дисплее высвечивается код ошибки, указывающий на перегревание. Нам рекомедуют поменять теплообменник. Как быть?

Блокировка агрегата по причине перегрева воды говорит не только о загрязнениях в теплообменнике. Странные шумы раздаются и при обилии налета извести на стенках теплообменника, и когда есть воздух в отопительном контуре. Хотя в первую очередь надо убедиться, что температурный датчик, 3-ходовой смеситель и насос циркуляции работают исправно.

Почему котел Вестен Квазар 24 начинает потрескивать при повышении температуры? Предположим, начинает гореть газогорелочное устройство, начинает увеличиваться температура, то издаются непонятные металлические звуки. Хотя если снимаешь винты крепления передней обшивки, тогда бряканье прекращается. Подскажите, какая причина?

Время от времени котел скрипит и шумит, в большинстве случаев при отключении главной горелки. Основная причина этой проблемы состоит в неравномерном нагреве пластин теплообменника, из-за загрязнений или известковых отложений. Прелагаем вам срочно провести очистку котла.

Отчего двухконтурный котел не отключается при наборе заданной температуры? Нагревание продолжается до 90 С, следом случается сбой. Если делаешь перезагрузку, все повторяется.

Возможно, плата управления неисправна, температурный датчик имеет повреждение, сломана кнопка предохранительного датчика. Вполне возможно, что произошло нарушение регулировок автоматики.

Можете объяснить, как именно сократить давление в котле Westen Quasar 24? И допускается ли уменьшать давление газа? В приборе размещается регулятор, которым настраивается давление газового топлива или им не надо проводить какую-либо регулировку?

Регулятором необходимо корректировать давление газа, поступающего в прибор. Если оно чересчур сниженное, блок горелки не начнет разгораться, если же увеличившееся, то появляется отрыв пламени от фитиля, и газовая горелка затухает вскоре после розжига. Далее мероприятия при регулировке. Интенсивно подогреть прибор. Откройте целиком дымоотвод. Поставьте главное газогорелочное устройство на максимальный уровень, в этот период факел выглядит жёлто-синим. Перекрыванием входного крана устраняем желтый оттенок пламени. После этого выполнить контроль действий аппарата на многочисленных режимах.

Под котлом имеется кран, из него все время капает вода. Сам аппарат не включается. Что нужно делать?

Возможно, имеется сброс теплоносителя из предохранительного клапана. Данная ситуация свидетельствует о повышенном давлении в системе. Кроме того мог быть не закрытым кран подпитки системы либо необходимо подкачать бак расширителя.

Подскажите, какая бывает неисправность, когда круглосуточно поднимается давление, и в то же время приходит в действие сбросной клапан? На экране выдается бесконечно символ отопления в цикле нагрева прибора. Что может быть?

Имеется проблема с термодатчиком отопительного контура. Нет нормальной циркуляции в отопительной системе.

Несколько дней тому назад обнаружилась неприятность с газовым котлом Westen Quasar 24 F. При работе он стал свистеть. Попробовал сделать перезагрузку – удалось, но ничего не изменилось. Может, кто подскажет, почему агрегат свистит?

Нередко сильный свист появляется, если неправильно настроено давление на горелочных форсунках. Надо проверить установленный показатель и исправить при необходимости.

По прошествие 3-х лет удовлетворительной работы образовалась непонятная проблема. Когда включаем режим отопления, то при нагревании интенсивно растет давление, и следует аварийное сбрасывание воды. Подскажите, в чем причина?

Скорей всего, износ мембраны бака-расширителя или нет воздуха в воздушной камере. Еще возможна неисправность трехходового клапана.

Прибор в период запуска и до этого издавал гул, но в настоящее время шум стал сильней. Вначале звук возникал периодически, однако в последние дни его слышно дольше. Кто-нибудь с такой проблемой сталкивался?

Возникновение постороннего неприятного звука показывает наличие накипи на внутренних стенках теплообменника, который нагревается неравномерно в силу неодинаковой толщины стенок. Чем больше засорился теплообменник, тем отчетливее звук шума, и соответственно ниже теплоотдача.

Рассчитываем на дачу смонтировать газовый котел Westen Quasar Plus. Не могли бы Вы подсказать, как корректно вводить этот прибор в работу?

Для корректного ввода в эксплуатацию этого аппарата требуется сделать определенные мероприятия. Включаем электрическое питание агрегата. Открыть газовый кран. Потом запускаем основную горелку. В конце настраиваем нужную температуру.

Подскажите, как прочистить фильтр на холодную воду?

Первое, это надо слить воду из системы ГВС. Во-вторых, выкрутить гайку датчика потока. Далее вытаскиваем датчик вместе с фильтром из гнезда.

После снятия очищаем накопившиеся примеси и грязь.

Почему не может нагреться гор. вода? Вода вытекает практически холодная. Можете объяснить, в чем дело?

Поиск повреждений ведется по нескольким путям. Например, неполадка датчика температуры ГВС, следует его поменять. Возможно, случился сбой регулировок мощности аппарата для нагрева ГВС.

Кто-то может сказать, как прояснить ситуацию с дымоходным каналом? Уже двое суток произошла возвратная тяга, из-за чего дым проникает непосредственно в помещение. Дымоход был сделан мной самостоятельно. Он состоит из металлической трубы. Похоже, в расчетах встречаются недоработки.

Главной причиной может быть некорректно выполненная структура дымоходной трубы. Иногда бывает загрязнение сажей, которое сильно ограничивает его возможности. Кроме того, обязательно нужно проверять вентиляцию в помещении.



________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

• Неисправности, ремонт и эксплуатация газовой колонки Zerten

• Неисправности газовой колонки Atlan

• Неисправности и ремонт газовых колонок Бакси

• Причины неисправностей газовых колонок Elsotherm

• Неполадки газовых колонок Halsen

• Неполадки в процессе эксплуатации котлов Protherm KLZ

• Как устранить неполадку в котлах Protherm TLO

________________________________________________________________________

________________________________________________________________________

• Диагностика неисправностей котла Ferroli Fortuna

• Диагностика поломок в котле Ferroli Pegasus

• Неполадки котла Beretta Novella – Причины и способы ремонта

• Устраняем неисправности газовой колонки Ферроли

• Причины поломок газовой колонки Ладогаз

• Как устранить неполадки в газовых колонках Нева Люкс

• Основные неисправности газовой колонки Суперлюкс

• Котлы Мимакс – Неисправности и методы их устранения

• Устранение неполадок в котлах Chaffoteaux Pigma

• Котел Fondital Antea – Возможные неисправности и их устранение

• Возможные неполадки и регулировки газовых котлов Koreastar Premium

• Газовые котлы Vaillant Ecotec – Устранение основных неисправностей

• Диагностика неисправностей газового котла Buderus Logamax

• Неисправности в котлах Аридея

• Устраняем поломки в газовом котле Кебер

• Как устранить неполадки в котлах Лемакс Премиум

• Основные неисправности котлов Сигнал

• Неисправности и ремонт газовых котлов Тайга

• Устранение поломок в котлах Термо

• Коды ошибок котлов Alpenhoff

• Устранение ошибок в котлах Газлюкс

• Основные ошибки газового котла Монлан

• Значение ошибок котлов Koreastar

• Поломки котла ACV – Проверка и ремонт

• Способы устранения неполадок в котлах Kiturami World

• Как устранить поломку в котле Baxi Eco Four

• Способы устранения неисправностей в газовых котлах Baxi Main

• Неисправности в процессе эксплуатации котла Baxi Power

• Ошибки газовых котлов Hubert

• Обозначение кодов ошибок котла Roc

• Как сбросить ошибки в котлах Thermona

• Что обозначают коды ошибок котла Westen

• Что выбрать – конвектор или радиатор

• Эксплуатация, неисправности и регулировки конвккторов Noirot

• Алюминиевые и биметаллические радиаторы отопления

Коды ошибок и неисправности газовых котлов Вестен

Заблокировалась отопительная техника? Вероятно, в системе произошел сбой. Как устранить неполадку? Вам помогут коды ошибок котлов «Вестен». Система самодиагностики сканирует все узлы и сообщает о поломках платы управления. В результате на табло появляются цифровые символы. Их расшифровка указывает на причину неисправности.

Особенности котлов Westen

Самыми популярными моделями являются «Вестен Пульсар» (Westen Pulsar) и «Вестен Квазар» (Westen Quasar). Это настенные газовые котлы с двумя контурами. Один контур отвечает за систему отопления, обогревая площадь до 180 м², другой — нагревает жидкость для горячего водоснабжения (ГВС).

Конструкция Westen Pulsar включает циркуляционный насос, поэтому теплоноситель движется по контуру принудительно. Программа агрегата использует автоматическое переключение на летний режим. В теплое время года отопительный контур выключается вместе с наружным термостатом. Также прибор не начинает нагрев с наступлением ночи.

Котел имеет закрытую камеру сгорания, дым отводится принудительно с помощью вентилятора. Требует дополнительного подключения к сети. Коэффициент полезного действия составляет 91%. Производительность достигает 9 л/мин.

Westen Quasar подключается к одной системе с теплым полом. Открытая камера сгорания требует подключения к стационарной дымоходной шахте. Воздух для поддержания пламени забирается из помещения, поэтому необходима качественная вентиляция. КПД — 90%. Предусмотрена защита от замерзания, перегрева, отсутствия тяги.

Ошибки и неисправности

Значения кодов ошибок вы можете найти в инструкции по эксплуатации, а также в таблице ниже. Сперва перезагрузите котел, чтобы сбросить неполадку. Для этого удерживаете кнопку R. Не помогло? Тогда нужно искать причину неисправности.

Коды ошибок	Что означают	Как устранить поломку
Е01	Не происходит зажигание.	Переверните вилку в розетке; Открутите до упора газовый вентиль. Если котел долго не эксплуатировался, спустите воздух из системы. После чего несколько раз запустите технику; Осмотрите электрод розжига, его контакты. Если они засорились, зачистите их мелкозернистой наждачной бумагой. Расстояние электрода от горелки должно быть 3 мм.
Е03	Сработал сенсор тяги.	Что делать: Убедиться, что дымоходный канал правильно подключен. По нормативам труба должна быть определенного диаметра, а уровень наклона соответствовать документации. Все соединения тщательно герметизируются; Проверьте наличие тяги. Зажгите спичку и поднесите ее к контрольному окошку. Если пламя отклонилось — тяга есть. Если горит ровно — пора чистить дымоход. Шахта могла засориться сажей и мусором; Отключите трубки прессостата. Удалите скопившийся конденсат; Откройте форточку, установите вентиляционный клапан.
Выдает ошибку Е10 (треугольник в круге с восклицательным знаком на экране)	Нет связи с прессостатом гидравлики.	Проверьте давление в системе; Осмотрите трубы и соединения на наличие протечки. Можно использовать сухой кусок ткани. Поврежденное место необходимо герметизировать; Осмотрите на наличие течи теплообменник и другие узлы.
Е25	Теплоноситель плохо циркулирует по контуру.	Как исправить положение: Очистить впускной фильтр от загрязнений; Выполнить чистку и промывку насоса, его ремонт при необходимости; Удалить накипь из теплообменника. Извлеките узел из корпуса и промойте реагентом. В домашних условиях используйте раствор лимонной кислоты в соотношении 1:3; Диагностика электронной платы, ее проводки и соединений.
Е35	Обнаружено паразитное пламя.	Перезапустите котел; Проверьте клеммное заземление на модуле; Переверните вилку в розетке.
Е97	Нестабильное питание: возможно, скачки напряжения в сети.	Перезагрузка системы. Подключите стабилизатор напряжения. Проведите ремонт или замену электронной платы.

Другие неполадки

Те поломки, которые не отображаются в виде кода ошибки, несложно определить по внешним признакам.

Если котел включен в режиме отопления, но радиаторы не нагреваются:

• Перекрыты или не до конца открыты впускные вентили. Откройте все краны;
• Образовалась воздушная пробка. Стравите лишний воздух из контура, используя краны Маевского;
• Неисправен трехходовой клапан. В двухконтурных моделях клапан переключает ход теплоносителя с отопления на ГВС. Если он сломан, один из контуров может не нагреваться. Нужна диагностика и ремонт клапана.

Малое давление в системе:

• Течь в трубах или узлах. Проверьте прочность соединений. Для изоляции используйте сантехническую паклю или герметик;
• Нарушена герметичность мембраны в расширительном баке. Замените мембрану;
• Недостаточное количество теплоносителя. Долейте жидкость.

Следите за работой котла, прочищайте узлы от налета и мусора. Раз в год приглашайте специалиста для технического осмотра.
