Viessmann Ошибка F5 ! Причины возникновения и способы решения!
Когда появляется на котле Viessmann ошибка F5, это говорит о том, что не сработало реле давления воздуха (прессостат), возможны проблемы с системой дымоудаления. Частыми причиной этого может быть то, что не работает вентилятор или не работает сам пресcостат.
Cодержание статьи:
- Причины возникновения ошибки F05 и способы решения
- Дымоход
- Реле давления воздуха
- Напорные шланги прессостата
- Плата
Бесплатная консультация по телефону: +7 (495) 364-01-98
Для начала необходимо проверить коаксиальный дымоход на целостность установки. Возможно есть расхождения в соединениях элементов дымохода. При минусовых температурах возможно обледенение дымохода, что также может приводить к ошибки F5 котла Viessmann Vitopend.
Выключаем котел, отключаем его из розетки и перекрываем газовый кран. Снимаем пластиковую лицевую панель, открутив два винта снизу котла. Далее необходимо снять металлическую панель находящуюся за лицевой части котла. И мы сможем увидеть камеру сгорания, а чуть выше вентилятор и реле давления воздуха. Для начала проверим реле давления воздуха оно находится в левой верхней части котла. Отсоединяем контакты от реле и прозваниваем их с помощью мультиметра. В нерабочем состоянии контакты реле давления воздуха должны быть разомкнуты в рабочем замкнуты. Далее в зависимости от результата определяем нужна его замена или нет.
Если проблема не в прессостате то необходимо проверить напорные шланги реле давления воздуха на возможность появления там конденсата. При выявлении конденсата необходимо продуть и высушить напорные шланги.
После этого собрать в обратном порядке.
Вентилятор
Далее нужно проверить сам вентилятор необходимо отключить питание от платы и подключить его напрямую. Если он заработал то проблема не в нем, если нет, то потребуется заменить его. Также не забыть проверить трубку вентури на исправность.
Если с вентилятором и трубкой вентури все в порядке скорее всего проблема в реле вентилятора (обозначается как K1) , которое находится на плате управления за разъемом к которому подходит кабель питания вентилятора. При нормальной работе данного реле, плата подает сигнал на катушку, реле замыкается и через разъем на плате подается питание на вентилятор, если реле не срабатывает то питание не подается и вентилятор не работает. Исходя из этого, необходимо распаять старое неисправное реле на плате и припаять новое, либо заменить плату котла.
Если после всех вышеперечисленных действий на котле Viessmann ошибка F5 не ушла и ваш котел не заработал, звоните нам постараемся проконсультировать вас по телефону или направить к вам мастера для срочного ремонта котла.
Заботясь о вашей безопасности, мы настоятельно не рекомендуем залезать в котел, если у вас нет необходимого опыта и допуска к работе с газовым оборудованием.
Viessmann ошибка f5
Ошибка F05. Газовый котел Viessmann. Как устранить?
В этом материале затроним ошибку газового котла Viessmann Vitopend 100 под номером F05. Довольно частая ситуация у данных котлов и решается довольно-таки просто. В этом материале расскажем все в деталях.
Содержание
- 1 О Viessmann
- 2 Дополнительные особенности
- 3 Надежность в работе
- 4 Высокий уровень комфорта
- 5 Ошибка F05
- 6 Проверка прессостата
О Viessmann
Производитель из Германии Viessmann Group специализируется на создании отопительного оборудования и альтернативных источниках энергии. Компании зарекомендовала себя как надежного производителя и представлена в более чем 70-ти странах мира. Компания уже несколько лет занимает лидирующие позиции и является одной из наиболее продаваемых брендов в странах СНГ и Восточной Европы, даже несмотря на серьезную конкуренцию со стороны других европейских и азиатских марок.
В этот раз, компания представляет надежный, энергоэффективный и безопасный настенный газовый котел Viessmann Vitopend 100 A1JB. Среди основных преимуществ можно отметить следующие:
- один из самых бесшумных и малогабаритных вариантов водонагревательных настенных котлов в своем сегменте;
- коэффициент полезного действия составляет максимум 91%;
- высокий уровень комфорта создания горячей воды;
- постоянная производительность горячей воды составляет до 15 литров в минуту;
- электронный метод управления с автоматической функцией диагностики;
- новая система дымоходов предотвращает обмерзание в зимний период;
- прекрасно подходит для монтажа в помещении с ограниченным количеством пространства.
Справка! Современные немецкие настенные котлы пользуются большой популярностью по всему миру. Особенно актуальными они стали для стран СНГ. Именно поэтому они сделаны с учетом суровых климатических особенностей северных регионов.
Дополнительные особенности
Газовый настенный котел привлекателен не только своими небольшими размерами, высокой эффективностью и низкой стоимостью, но и современным внешним видом, благодаря чему он может вписаться в любой интерьер, вне зависимости от выбранного помещения для монтажа: кухня, туалет, ванная комната и т.д.
Монтаж настолько прост, что с ним способен справиться даже не специалист, а обычный покупатель. В случае, если нет уверенности в своих силах, тогда рекомендовано обратиться к специалисту. Мастер в течение 30-ти минут соберет и установит котел на необходимое место.
Благодаря низкому уровню шума, этот агрегат отлично подойдет не только для новых квартир и домов, но и в качестве модернизации уже существующих систем отопления.
Надежность в работе
Благодаря колебаниям давления газа в пределах 10-25 мбар, обеспечивается полная тепловая мощность агрегата. Котел будет без проблем работать даже при скачках напряжения (что очень актуально для большинства регионов страны) в пределах 170-253 В.
В случае возникновения каких-то проблем, например отсутствия воды в контуре или неисправность поджига, информация сразу появится на информативном дисплее в виде специального зашифрованного кода.
Контроль температурного режима обогревающих контуров может осуществляться благодаря погодному режиму с использованием внешнего датчика температуры или с использованием датчика температуры, который располагается в помещении.
Высокий уровень комфорта
За приготовление воды отвечает вмонтированный пластинчатый теплообменник, что предоставляет возможность получения горячей воды, без отдельного водонагревателя, который будет занимать лишнее место. Как только происходит первый забор горячей воды, котел сразу нагревает следующую порцию для того, чтобы потребитель всегда имел к ней доступ, без потери времени.
Но даже несмотря на классическое высокое немецкое качество всех элементов конструкции, иногда могут возникать незначительные проблемы. Зачастую с ними можно справиться самостоятельно, благодаря простой, но надежной конструкции.
Ошибка F05

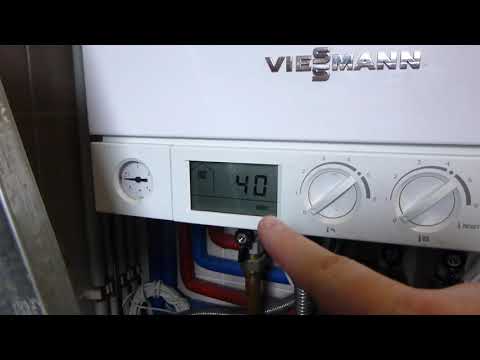

Итак, если на дисплее котла Viessmann Vitopend 100 A1JB появился код ошибки «F05», это может говорить о том, что появились проблемы в системе дымоудаления. Для устранения причины этой проблемы, необходимо провести диагностику.
Предварительно нужно снять переднюю панель с котла, чтобы получить доступ ко внутренним элементам агрегата. Естественно, котел необходимо отключить от электропитания и перекрыть кран подачи газа. При помощи крестообразной отвертки откручиваем в нижней части агрегата 2 винта для снятия панели. Эта марка и модель котла удобна еще и тем, что во время выкручивания винтов, они не выпадают, а остаются на корпусе.
Панель приподнимается вверх и осторожно выводится из корпуса котла. Открываем камеру сгорания. Для этого отщелкивается 4 фиксирующих скобы сверху и снизу. Над камерой сгорания располагается вентилятор и прессостат, контролирующий его работу.
Важно! Первым делом нужно обратить внимание на коаксиальную трубу, которая подключена к котлу.
Иногда могут происходить рассоединение трубы или перетоки дымовых газов. Вам будет достаточно соединить дымоход и ошибка F05 у котла Viessmann исчезнет.
Иногда могут происходить рассоединение трубы или перетоки дымовых газов. Вам будет достаточно соединить дымоход и ошибка F05 у котла Viessmann исчезнет.Проверка прессостата
Прессостат газового котла. Располагается на верхней крышке котла
В нормальном состоянии при выключенном котле, контакты прессостата должны быть разомкнуты. Чтобы убедиться в этом, необходимо вооружиться мультиметром, далее следует:
- отсоединить разъемы;
- включить мультиметр;
- установить режим прозвона цепи;
- проверить состояние контактов;
- если контакты прозваниваются, значит прессостат залит и требуется его замена;
- отсоединить от элемента 2 патрубка и выкрутить 2 самореза с верхней внешней части котла, которые удерживают его;
- взять неисправную деталь и отправиться с ней за покупкой новой, точно такой же. Важно чтобы параметры обоих прессостатов полностью совпадали. В противном случае, агрегат может не работать или вовсе привести к еще более затратной поломке, когда без помощи опытного специалиста не обойтись.
Важно чтобы параметры обоих прессостатов полностью совпадали. В противном случае, агрегат может не работать или вовсе привести к еще более затратной поломке, когда без помощи опытного специалиста не обойтись.Новый прессостат необходимо установить на прежнее место, закрутить 2 самореза обратно, подключить патрубки. Теперь снова с использованием мультиметра прозвонить контакты, они не должны прозваниваться при отключении от электрической сети. Теперь можно вернуть на место разъемы. После сброса, ошибка F05 у газового котла Viessmann должна исчезнуть с панели.
Проверка котла в работе выполняется следующим образом:
- подключение электропитания;
- открытие крана подачи газа;
- включение котла;
- включение режима «зима» при помощи кнопки «mode».
О работоспособности котла говорит звук включения вентилятора и розжига, после чего зажжется горелка, а на дисплее начнет расти температура. Таким образом, удалось самостоятельно выполнить диагностику и замену прессостата.
Теперь котел продолжит радовать всех домочадцев качественным отоплением и нагревом воды. В том случае если нет уверенности в собственных силах, несмотря даже на пошаговую инструкцию замены элемента котла, можно обратиться к специалистам, которые помогут с решением этой проблемы. От работоспособности котла зависит комфорт и удобство в помещении, поэтому важно периодически проводить проверку работоспособности всей системы.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Код неисправности котла Viessmann F5
Код неисправности F5 Viessmann относится к газовому клапану или соединениям, и здесь у нас есть вопросы и ответы или требуется инженер для аварийного ремонта котла.
Чуть ниже приведен список часто задаваемых вопросов, касающихся кода неисправности F5 котла Viessmann.
- Что означает код неисправности F5 на моем котле Viessmann?
- Почему мой котел перестал работать, теперь отображается код неисправности F5?
- Как сбросить котел, чтобы исправить ошибку F5?
- Как инженер-котельщик узнает, что реле давления газа неисправно?
- Как моя компания по ремонту котлов узнает, что проблема связана с давлением газа?
- Что делает газовый клапан на моем котле Viessmann?
- Какие проблемы могут быть с моим газовым клапаном, которые привели к отображению кода неисправности F5?
- Можно ли отремонтировать газовый клапан?
- Мой инженер по котельной считает, что мой газовый клапан заедает, в результате чего отображается код неисправности F5, это правильно?
- Мой инженер по котельной считает, что проблема в плате, а не в газовом клапане?
- Если мне нужна замена печатной платы, должен ли я просто заменить бойлер?
Если на дисплее вашего котла Viessmann отображается код неисправности F5, скорее всего, проблема с давлением газа или электрическим соединением.
Ваш котельник захочет проверить:
- Реле давления газа не неисправно
- Ваш котел получает газ и необходимое давление
- Газовый клапан исправен
После того, как на панели управления высветится код неисправности, скорее всего, ваш котел перестал работать; это называется локаут.
Блокировка котлапредназначена для обеспечения безопасности вашего котла. Продолжение работы в этом случае может привести к тому, что котел станет опасным.
Проблемы, связанные с газом, являются наиболее опасными для любого котла. Таким образом, блокировка будет оставаться в силе до тех пор, пока ваш инженер по котлам не обнаружит и не устранит проблему, а затем перезагрузит прибор.
Сброс не решит проблему. Код неисправности регистрируется печатной платой, так как она распознает проблему с подачей газа или электричеством. Это не сработает, пока проблема не будет устранена.
Поскольку это опасная неисправность, вам следует как можно скорее обратиться в фирму по ремонту котлов, имеющую регистрацию Gas Safe.
У них будут инженеры, которые смогут точно определить проблему с вашим котлом Viessmann. И они перезагрузят котел только тогда, когда будут уверены, что проблема устранена.
Ваш котел оснащен набором датчиков, обеспечивающих не только слаженную работу компонентов котла, но и их безопасную работу; реле давления газа является одним из таких датчиков.
Идея этого переключателя заключается в постоянном контроле давления газа в вашем приборе. Он возвращает сигналы на печатную плату (PCB), чтобы все было ясно. С другой стороны, если есть проблема с давлением газа, он отправит этот сигнал на печатную плату, и печатная плата заблокирует ваш котел.
Если ваш инженер по ремонту котлов считает, что реле давления газа является причиной отображения кода неисправности F5, ему необходимо проверить его. Они могут проверить коммутатор с помощью мультиметра, чтобы убедиться, что на него подается питание. Если на коммутаторе нет питания или питание прерывистое, его необходимо заменить.
После замены реле давления газа ваш инженер по котельной сбросит ваш котел, чтобы избавиться от кода неисправности F5.
Убедившись, что проблема не в реле давления газа, инженер по котлам захочет сосредоточиться на физическом давлении газа. Они смогут проверить давление газа в счетчике, на выходе из вашего счетчика и в котле. Если в какой-либо точке подачи отсутствует давление, это поможет им точно определить, в чем проблема.
Например, если подачи на счетчик достаточно, а на выходе из счетчика нет, это указывает на проблему со счетчиком.
Типичная неисправность счетчиков газа – регулятор. Скорее всего, он либо неисправен, либо в холодные месяцы замерз. Неисправный или замерзший регулятор газового счетчика не допустит подачи в вашу собственность. Это приведет к голоданию котла по газу и давлению, а реле давления газа даст сигнал на печатную плату немедленно отключиться.
Исправление здесь заключается в замене регулятора, если он неисправен.
Однако, если он замерз, скорее всего, это произошло из-за воздействия стихии. Если это так, вам нужно, чтобы ваш инженер-котельщик вставил в коробку газовый счетчик, затянув трубы там, где это необходимо. Это защитит его от замерзания в будущем, обеспечив стабильную подачу газа.
После прохождения счетчика следующим пунктом назначения газа будет газовый клапан на вашем котле. Газовый клапан сообщается с котлом для определения необходимого уровня подачи газа, открываясь и закрываясь при необходимости. Это гарантирует, что в горелке постоянно будет правильный уровень газа, который увеличивается, когда вам требуется горячая вода и отопление, и уменьшается, когда вы этого не делаете.
Как и все механические и электрические компоненты, газовые клапаны со временем могут выйти из строя.
Первое, что должен проверить инженер по котельной, это отсутствие электрической неисправности газового клапана.
Ваш инженер по котельной должен проверить газовый клапан. Они могут сделать это с помощью мультиметра, который определит, есть ли проблема с газовым клапаном и где. Это может быть связано с проводкой, соединениями или неисправностью компонента.
Возможен мелкий ремонт газовых клапанов. Например, небольшие участки проводки, вызывающие проблемы, или ослабленные соединения обычно можно исправить.
Однако, если ваш газовый клапан не подлежит ремонту, вам потребуется замена. Как правило, вы должны заплатить около 300 фунтов стерлингов за замену газового клапана, и работа должна занять около одного дня.
Газовые клапаны являются механическими компонентами и со временем изнашиваются.
Одна из наиболее распространенных проблем, с которыми мы сталкиваемся с газовыми клапанами, заключается в том, что они заедают.
Если они открыты, они будут подавать газ в горелку, даже если этого не должно быть. Однако в случае с кодом неисправности F5 проблема заключается в отсутствии подачи и давления газа. И это будет означать, что газовый клапан частично или полностью закрыт. Несмотря на то, что PCB просит газовый клапан подать газ на горелку, он не может этого сделать из-за заедания.
Для газовых клапанов, которые не полностью неисправны, иногда ваш инженер может освободить клапан. Однако, если газовый клапан по-прежнему не открывается и не закрывается плавно, вероятно, они предложат заменить клапан.
Код неисправности F5 относится к проблемам с подачей газа или неисправности электроники. И, как и во всех электронных неисправностях, следует исключить печатную плату как виновника.
После проверки газового клапана и подачи газа ваша компания по ремонту котлов захочет проверить печатную плату.
Именно печатная плата подает и получает электрические сигналы от всех компонентов и датчиков вашего котла. Таким образом, если здесь возникнет неисправность, работа котла остановится.
Если вы заметили, что ваш котел случайно включается и выключается, мигают светодиодные индикаторы или компоненты работают, когда они не должны быть, виновата печатная плата.
Ваша компания по ремонту котлов сможет проверить печатную плату с помощью мультиметра, чтобы определить, получает ли она питание. Если это так, они захотят проверить всю проводку и соединения, отремонтировав поврежденные или изношенные.
В крайнем случае можно заменить печатную плату, чтобы сбросить код неисправности F5.
Если вашему котлу меньше 5 лет, вполне вероятно, что другие компоненты в хорошем состоянии. Таким образом, несмотря на то, что замена печатной платы может стоить до 500 фунтов стерлингов, это наиболее экономичный вариант.
Однако, если ваш котел устарел или его внутренние компоненты находятся в плохом состоянии, возможна замена.
Мы предлагаем узнать цену на новый котел, если ваш инженер по котлам считает, что следующие детали находятся в плохом состоянии:
- Вентилятор
- Насос
- Теплообменник
Чтобы узнать больше о проблемах с котлами Viessmann, посетите страницу «Идеальные проблемы с котлами и решения».
Код неисправности F5 на Viessmann Vitodens 100
Когда мы были в 12-дневном отпуске в ноябре, мы запрограммировали наш термостат (это было до тадо°) так, чтобы наша квартира не нагревалась до дня нашего возвращения. Когда мы вернулись домой, в нашей квартире было 13,5 ℃.
Что касается термостата, то он приказал котлу включить нагрев. Однако котел Viessmann Vitodens 100-W WB1A вышел из строя и показывал код неисправности F5. Согласно инструкции (стр. 78) это означает, что реле давления воздуха неисправно. Помимо того, что это было очень антиклиматическим завершением нашего солнечного отпуска, казалось, что это будет дорого.
Vitodens 100-W WB1A с кодом неисправности F5
После звонка нашему сантехнику и получения голосовой почты я провел поиск в Google, чтобы узнать, могу ли я что-нибудь сделать с этой проблемой самостоятельно.
В конце концов я нашел этот пост на форуме 2010 года на отвратительном сайте DiY, который выглядел так, как будто он может работать:
не знаю, поможет ли это кому-нибудь, но у меня была эта проблема, в пятницу только что прошла 10-12-2010 f5 мигает красным светом я снял переднюю часть с котла и справа в верхней половине устройства находится вентилятор, он сидит прямо на край и возвращается к середине устройства, это то место, где торчит клапан, я взял фен для промахов, поставил его на самую горячую настройку и провел им по области вентилятора и всем металлическим кусочкам, которые прикреплены к вентилятору. позволяет липкому веществу, удерживающему застрявшую заслонку, высвободиться. Я оставил фен включенным примерно на 5 минут и на полпути включил воду, чтобы помочь ему запуститься, если он не запускается, используйте резиновый конец отвертки и осторожно постучите вентилятор и один из других блоков, это должно разобраться, надеюсь, это поможет, напишите мне, если вы успешны (не прикасайтесь к проводам, так как они ударят вас током 😉
lewis
Декабрь 2010
Я попробовал фен, и он поразительно сработал.
Спасибо, Льюис.
Ниже фото с зеленой подсветкой участка, который я прогрел феном. После пятиминутного нагрева я перезагрузил котел, он издал булькающий звук, а затем снова заработал. Прошло уже больше месяца и больше проблем не было.
Обогрев области, выделенный зеленым цветом
Следует отметить, что это, вероятно, вернется и укусит нас, если мы снова отправимся в отпуск, когда холодно, и выключим отопление. При следующем плановом техническом обслуживании котла мы заменим неисправную деталь.
Обновление: Прошел уже год, а котел работает без проблем.
Обновление 2014-12-30: Приехав домой из семидневной поездки с выключенным отоплением котел снова показал код неисправности F5. После пяти минут нагревания феном я попытался выполнить сброс, но через несколько минут он снова начал показывать код неисправности F5. Я приложил фен еще на три минуты, а затем попробовал еще один сброс. На дисплее котла отображалась иконка пламени, как положено, и котел работает без нареканий уже третий день.
