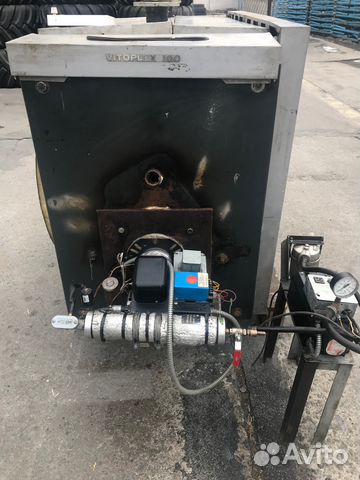

Котел viessmann vitoplex 100 pv1: Vitoplex 100 тип PV1

Viessmann Vitoplex 100 PV1 – двухходовой котел для эксплуатации на жидком топливе или газе с эффективной мощностью до 2 мВт

Водогрейный котел Viessmann Vitoplex 100 тип PV1 универсален в выборе топлива — соответствующие комплектации горелок позволяют применять как газ, так и жидкое топливо. А компактные размеры котла делают его монтаж реальным даже в небольшом помещении.

Номенклатурный ряд котлов Висман Vitoplex 100 тип PV1 отличается широким диапазоном тепловой мощности – от 110 до 2000 кВт. Вкупе с индивидуальным выбором топлива это значительно облегчает проектирование отопительной системы и подбор наиболее эффективного варианта теплогенерирующего агрегата.

Котлы мощностью 110 – 620 кВт предназначены для установок с температурой подачи до 115 °C и допустимым избыточным давлением в котле до 5 бар. Водогрейные котлы мощностью 620-2000 кВт устанавливаются в системы с допустимым избыточным давлением в котле до 6 бар.

Двухходовый котел Vitoplex 100 тип PV1 характеризуется надежной и безопасной эксплуатацией благодаря использованию новейших технологических разработок компании Viessmann, высококачественных материалов и современных методов сварки.

За счет большого объема котлового блока и широких проходов между жаровыми трубами, отсутствуют ограничения по минимальному расходу теплоносителя, в связи с чем упрощается гидравлическая стыковка котла с системой. Насос котлового контура не требуется

На что еще стоит обратить внимание при выборе водогрейного котла средней мощности Vitoplex 100 тип PV1

• Возможность эксплуатации в режиме теплогенерации с переменной температурой теплоносителя — большая экономичность и экологичность;
• Коэффициент полезного действия при эксплуатации котла на жидком топливе достигает 86% (Hs) / 92% (Hi). КПД можно повысить, установив теплообменник из нержавеющей стали для конденсации уходящих газов, например — Vitotrans 300;
• Двухходовая конструкция котла минимизирует выделение окислов азота;
• Высокоэффективная теплоизоляция гарантирует минимальные потери тепла.

Управление работой однокотловой установки происходит с помощью термостатного контроллера Vitotronic 100.

Многокотловые системы могут быть дополнительно оснащены различными компонентами из программы поставки контроллеров Vitotronic (распределительный шкаф Vitocontrol, контроллер Vitotronic 300-К и телекоммуникационный модуль LON). Благодаря современной информационной системе TeleControl, программирование и контроль за работой отопительной установки может осуществляться дистанционно, с помощью интернета.

Основные достоинства :

• Двухходовой котёл с темперетурой подачи до 115 градусов Цельсия
• Нормативный КПД достигает 94%
• Возможность дооснащения из программы поставок контроллеров Vitotronic для работы в многокотловой установке
• Не требуется минимальный объёмный расход теплоносителя
• Высокая надёжность и эксплуатационная безопасность за счёт использования высококачесвенных материатов и совеменных способов сварки

Котел Viessmann Vitoplex 100-PV1 201-250 кВт контроллер Vitotronic 100-GC1



Основные характеристики

	Производитель: Viessmann Полное наименование: Vitoplex 100-PV1 201-250 кВт контроллер Vitotronic 100-GC31 Страна производства:   Германия Топливо: Газ, Дизель Мощность: 151 кВт Высота: 136 см Ширина: 88 см Глубина: 167 см Диаметр дымохода: 20 см Вес: 525 кг Материал теплообменника: Сталь Горячая вода: Внешний водонагреватель Вариант установки: Напольный Срок службы: Свыше 25 лет Количество контуров: Одноконтурный Условия покупки: Предоплата 100%
0 Р
460 810 Р	в корзине сравнить html?tmpl=compare”>в сравнении

Инструкция Vitoplex 100-PV1 201-250 кВт контроллер Vitotronic 100-GC1

.

Ваша корзина пуста Производитель

ACV

Protherm

Vaillant

Эван

Intois

Viessmann

Лемакс

Radijator

РусНИТ

Bosch

De Dietrich

Frisquet

Buderus

Sunsystem

Viadrus

Kiturami

Jaspi

ZOTA

Baxi

Wolf

Electrolux

Страна производства

Бельгия

Болгария

Германия

Италия

Корея

Россия

Сербия

Словакия

Финляндия

Франция

Чехия

Швеция

Топливо

Комбинированные

Газ

Дизель

Электричество

Твердое топливо

Пеллеты

Жидкое топливо

Уголь

Дрова

Мазут

Мощность , кВт

–

Цена , Р

–

Высота , см

–

Ширина , см

–

Глубина , см

–

Диаметр дымохода , см

–

Вес , кг

–

Материал теплообменника

Чугун

Сталь

Нержавеющая сталь

Медь

Расход ГВС , л/мин

–

Горячая вода

Встроенный водонагреватель

Внешний водонагреватель

Вариант установки

Напольный

Настенный

Количество контуров

Двухконтурный

Одноконтурный

Дополнительно

Не требует дымохода

Настенный

КПД > 90%

Чугунный

Специальная цена

Выгодная покупка

Повышенная надежность

VIESSMANN VITOPLEX 100 PV1 РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

Содержание

3

• страница из 16

• Содержание
• Оглавление
• Закладки

Advertisement

Table of Contents

• Installation Instructions

• Safety Instructions

• Table of Contents

• 1 Information Symbols

  • Intended Use

  • Clearance Dimensions

• 2 Последовательность установки Размещение и выравнивание котла

  • Замена дверцы котла

  • Соединения на стороне отопления водой

  • Создание подключения и испытаний для обеспечения безопасности

  • Соединение на стороне дымового газа

  • Подгонка термическая узора

    • . Корпус.

      Задняя теплоизоляция

    • Боковые панели и кабели горелки

    • Передняя панель

    • Задние панели

    • Подготовка к установке блока управления

    • Маршрутизационные кабели

    • Верхние панели и тип пластины

    • Блок управления

  • MONTARINTION 9003

• MONTIONTIONS

MONTINGINTINGE

Mounting

Mounting

Mounting

. Стекло

Ввод в эксплуатацию и регулировка

3 Спецификация

VIESMANN

для подрядчиков

Vitoplex 100

Тип PV1, от 150 до 620 кВт

Котел жидкотопливный/газовый

VITOPLEX 100

После установки утилизировать.

5592 753 ГБ

10/2014

Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Viessmann Vitoplex 100 PV1

• Инструкция по эксплуатации котла Viessmann Vitoplex 100 PV1

  Жидкотопливный/газовый котел (28 стр.)

• Котел Viessmann Vitorond 100 Техническое руководство

  Котел водогрейный от 91 до 245 мб/час / от 27 до 72 кВт серия vr1 (16 стр.

  )

• Инструкция по эксплуатации котла Viessmann VITOROND 100

  Котел на жидком/газовом топливе мощностью от 40 до 100 кВт (20 страниц)

• Инструкция по установке котла Viessmann VITOROND 100

  Номинальная мощность от 58 до 146 кВт 49 880 до 125 560 ккал/ч жидкотопливный/газовый котел (44 стр.)

• Инструкция по установке и обслуживанию котла Viessmann Vitorond 100

  Потребляемая мощность котла на жидком топливе от 91 до 140 мб/ч от 27 до 41 кВт (72 стр. )

• Инструкция по установке и обслуживанию котла Viessmann VITOROND 100

  Потребляемая мощность котла на жидком топливе от 91 до 140 мб/ч от 27 до 41 кВт (72 стр.)

• Инструкция по установке и обслуживанию котла Viessmann VITOROND 100

  Потребляемая мощность котла на жидком топливе от 91 до 140 мб/ч от 27 до 41 кВт (48 страниц)

• Инструкция по установке и обслуживанию котла Viessmann VITOROND 100

  Жидкотопливный котел Viessmann vitorond 100 vr1 (48 стр. )

• Инструкция по установке и обслуживанию котла Viessmann VITOROND 100

  Масляный (76 страниц)

• Котел Viessmann VITOROND 100 Технические данные.

  Котел водогрейный (16 стр.)

• Инструкция по эксплуатации котла Viessmann VITOROND 100

  Тип vr2b, от 40 до 100 кВт жидкотопливный/газовый котел (24 стр. )

• Инструкция по установке котла Viessmann VITOROND 100

  Типvr2b номинальная мощность от 40 до 100 кВт жидкотопливные/газовые котлы (44 стр.)

• Котел Viessmann Vitodens 100-W Инструкция по установке и обслуживанию

  Настенный конденсационный котел серии Wb1a, работающий на природном газе (76 стр.)

• Котел Viessmann Vitodens 100-W Технические характеристики

  Газовый конденсационный комбинированный и системный котел, тип WB1C, с модулирующей матричной цилиндрической горелкой и радиально-охлаждающим теплообменником для работы с открытым дымоходом и системой LAS. диапазон номинальной мощности: от 7,4 до 35 кВт (20 страниц)

• Котел Viessmann Vitodens 100-W Compact Бытовой инструкция по эксплуатации

  (52 страницы)

• Котел Viessmann Vitodens 100-W Комбинированный Отечественный Инструкция по эксплуатации

  Высокоэффективные котлы, накопительные комбинированные устройства, приготовление горячей воды в сочетании с котлами и солнечными коллекторами (56 страниц)

Содержание для Viessmann Vitoplex 100 PV1

vitoplex 100 PV1 150 to 620 kW

vitoplex 100 PV1 150 to 620 kW

ID	Parts Number	Part Description	Notes	Purchase
1		Дверь котла
2		Болты
3		Комплект смотровых стекол, включающий: поз. от 004 до 008
4		Шланг
5		Крышка смотрового стекла
6		Смотровое стекло с поз. 007
7		Уплотнительное кольцо
8		Насадка для шланга
9		Пакет шлангов Ø 18 мм
10		Теплоизоляционный блок
11		Теплоизоляционный мат
13		Упаковка 20 x 15 мм
14		Турбулятор
15		Прокладка
16		Крышка для очистки
17		Упаковка 10 x 10 мм
18		Гильза датчика
200		Передняя панель, верхняя
201		Задняя панель, верхняя
202		Задняя стенка, дно
203		Боковая стенка, задняя левая
204		Боковая стенка, передняя левая и задняя правая
205		Верхняя панель справа
206		Верхняя панель, левая
207		Теплоизоляционный кожух
208		Теплоизоляционный мат, задняя часть
209		Логотип Vitoplex 100
210		Панель блока управления
211		Защита кромок
