Комбинированые котлы Viessmann Vitoplex 100
Котлы серии Vitoplex 100 – это качественное оборудование для создания систем автономного отопления и горячего водоснабжения. В целом их можно отнести к агрегатам средней мощности. Из-за этого, а также благодаря тому, что для их работы может использоваться в равной степени газообразное и жидкое топливо, серия пользуется популярностью на рынке и получила широкое распространение.
Вообще котлам Vitoplex 100 находиться применение в самых разных областях. Например, они часто устанавливаются в частных жилых домах или коттеджах, но подойдут и для многоквартирных зданий. Нередко общественные учреждения и даже целые производственные комплексы отапливаются при помощи именно этих моделей котлов Viessmann.
Вид: плитка листинг таблица
Модельный ряд
Преимущества Vitoplex 100
- Высокое качество. Продукция немецкой компании полностью соответствует российским ГОСТам и европейским стандартам.
- Надежность. Безопасность и надежность обеспечены использованием качественных материалов, современными методами сборки, сварки и наладки оборудования.
- Универсальность. Диапазон мощности этой серии – 150-2000 кВт.
- Компактность. Все котлы отличаются эргономичными компактными размерами.
- Экономичность. Расходы на отопление снижаются на 20-50%.
- Отличная теплоизоляция. В котлах используется уникальная технология по обеспечению эффективного использования каждой калории вырабатываемого тепла.
- Простой монтаж. Оборудование быстро устанавливается и демонтируется.
- Конкурентные цены. Стоимость котлов сравнима с ценами на аналогичное оборудование других производителей.
- Экологичность. За счет двухходовой конструкции котла минимизируются объемы продуктов сгорания. Это возможно благодаря пониженной теплонапряженности камеры сгорания.

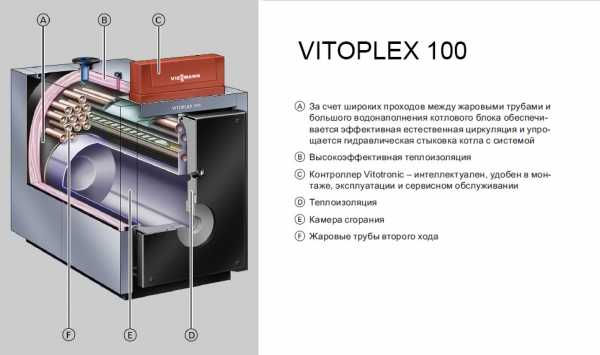

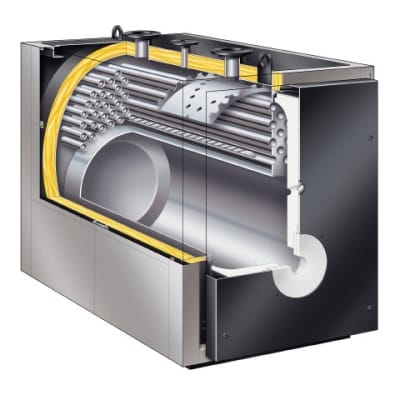

Конструкция Vitoplex 100
Конструкция котлов этой серии имеет свои особенности, отличающие ее от других моделей:
- За счет широких проходов между жаровыми трубами и большого водонаполнения котлового блока обеспечивается эффективная естественная циркуляция и упрощается гидравлическая стыковка котла с системой.
- Высокоэффективная теплоизоляция.
- Контроллер Vitotronic – интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
- Теплоизоляция
- Камера сгорания
- Жаровые трубы второго хода.
kotel-viessmann.com
| Диапазон номинальной тепловой мощности | от кВт | 621 | 781 | 951 | 1121 | 1351 | 1701 |
|---|---|---|---|---|---|---|---|
| до кВт | 780 | 950 | 1120 | 1350 | 1700 | 2000 | |
| Диапазон номинальной тепловой нагрузки | от кВт | 682 | 858 | 1045 | 1232 | 1485 | 1869 |
| до кВт | 857 | 1044 | 1231 | 1484 | 1868 | 2198 | |
| Идентификатор изделия | CE-0085 BP 0365 | ||||||
| Допустимая температура подачи (соответствует температуре срабатывания защитного ограничителя температуры) | °C | 110 | |||||
| Допустимое рабочее давление | бар | 6 | |||||
| Аэродинамческое сопротивление | Па | 350 | 500 | 300 | 400 | 450 | 600 |
| мбар | 3,5 | 5,0 | 3,0 | 4,0 | 4,5 | 6,0 | |
| Размеры котлового блока | |||||||
| Длина (размер o) | мм | 1970 | 2070 | 2320 | 2520 | 2665 | 2825 |
| Ширина ( размер d) | мм | 1085 | 1085 | 1180 | 1180 | 1280 | 1280 |
| Высота (размер l) | мм | 1690 | 1690 | 1920 | 1920 | 2020 | 2020 |
| Габаритные размеры | |||||||
| Общая длина (размер р) | мм | 2115 | 2215 | 2465 | 2665 | 3010 | |
| Общая ширина (размер e) | мм | 1285 | 1285 | 1380 | 1380 | 1485 | 1485 |
| Общая ширина (размер f) с контроллером котлового контура | мм | 1460 | 1460 | 1555 | 1555 | 1660 | 1660 |
| Общая высота (размер l) | мм | 1690 | 1690 | 1920 | 1920 | 2020 | 2020 |
| Высота звукопоглощающих подкладок котла Viessmann (нагруженных) | мм | 37 | 37 | 37 | 37 | 37 | 37 |
| Фундамент | |||||||
| Длина | мм | 1600 | 1700 | 1900 | 2100 | 2250 | 2400 |
| Ширина | мм | 1250 | 1250 | 1350 | 1350 | 1450 | 1450 |
| Диаметр камеры сгорания | мм | 780 | 780 | 840 | 840 | 950 | 950 |
| Длина камеры сгорания | мм | 1470 | 1570 | 1800 | 2000 | 2110 | 2270 |
| Масса котлового блока | кг | 1390 | 1470 | 2140 | 2390 | 2780 | 3020 |
| Полная массаводогрейного котла Viessmann с теплоизоляцией и регулятором котлового контура | кг | 1490 | 1575 | 2260 | 2525 | 2920 | 3170 |
| Объем котловой воды | л | 866 | 998 | 1296 | 1324 | 1665 | 1767 |
| Присоединительные патрубки водогрейного котла Viessmann | |||||||
| пoдающей и обратной магистрали | PN 6 DN | 100 | 100 | 125 | 125 | 150 | 150 |
| Патрубок аварийной линии (предохранительный клапан) | PN 16 DN | 50 | 50 | 65 | 65 | 65 | 65 |
| Вентиль опорожнения | R (наруж. резьба) | 1¼ | 1¼ | 1¼ | 1¼ | 1¼ | 1¼ |
| Параметры отходящего газа | |||||||
| Температура (при температуре котловой воды 75 °C) | |||||||
| – при номинальной тепловой мощности | °C | 215 | 215 | 215 | 215 | 215 | 215 |
| – при частичной нагрузке | °C | 140 | 140 | 140 | 140 | 140 | 140 |
| Массовый расход (при использовании легкого котельного топлива EL и природного газа) | |||||||
| – при номинальной тепловой мощности | кг/ч | 1200 | 1460 | 1720 | 2070 | 2610 | 3070 |
| – при частичной нагрузке | кг/ч | 720 | 876 | 1032 | 1242 | 1566 | 1842 |
| Требуемый напор | Па/мбар | 0 | 0 | 0 | 0 | 0 | 0 |
| Патрубок подсоединения дымохода | Ø мм | 300 | 300 | 350 | 350 | 400 | 400 |
| Объем газа | м | 0,97 | 1,03 | 1,50 | 1,65 | 2,35 | |
| Камера сгорания и газоходы | |||||||
| Нормативный к.п.д.(для работы на жидком топливе) при температуре отопительной системы75/60 °C | % | 92 | |||||
| Потери на поддержание готовности | % | 0,15 | 0,13 | 0,13 | 0,12 | 0,12 | 0,11 |
viessmann.kotelki.ru
Viessmann Vitoplex 100
Главным фактором, от которого зависит комфортное проживание в доме, является высококачественная отопительная система. Основой такой системы всегда является котел. Это оборудование представлено в широком ассортименте на современном рынке. Популярностью пользуются отопительные котлы компании «Висман». В особенности, потребители отдают предпочтение моделям котлов
.
Тем не менее, если человек впервые решился купить котел для отопительной системы, то он должен ответить для себя на несколько основных вопросов. Так, он должен решить, какой вид топлива будет использоваться для работы котла. Это может быть электричество, дизельное топливо, газ, твердое топливо, паллеты. Кроме того, отопительные котлы бывают и комбинированными.
Также необходимо учитывать то, где именно будет размещаться котел. Стоит добавить, что котлы бывают настенными и напольными. На выбор котла оказывает влияние и количество контуров в будущей системе. Одноконтурные котлы могут обеспечить работу только системы отопления. Двухконтурные котлы способны и дом обогреть, и обеспечить жильцов горячей водой.
Учитывая все эти нюансы, можно с уверенностью утверждать, что самым оптимальным решением будет приобретение котла «Висман» от компании «Теплофорум». Данное оборудование является низкотемпературным. Для его работы необходимо либо жидкое, либо газообразное топливо. Мощность котла колеблется от 110 до 2000 Вт. Но главное его преимущество заключается в том, что он компактный.
Помимо прочих технических показателей стоит отметить, что данное оборудование выделяет крайне мало окисей азота в атмосферу. Поэтому отопительный котел можно считать экологически безопасным.
Единственно, что нужно учесть, это то, что котел рассчитан только на систему отопления. Поэтому для обеспечения горячего водоснабжения понадобится емкостный дополнительный водонагреватель. Это позволит намного повысить КПД отопительной системы. При этом данный котел не нуждается в монтаже насоса котлового контура.
Купить котел «Висман» можно прямо на сайте компании «Теплофорум». Специалисты компании не только подберут все необходимые комплектующие для корректной работы отопительной системы, но и разработают индивидуальный проект с учетом особенностей жилого дома, а также установят все оборудование. Кроме того, компания предоставляет услуги по сервисному обслуживанию котла.ftenergo.com
| AGA | Вытяжка отходящих газов | |
| AGS | Муфта R Ѕ для датчика температуры отходящих газов | |
| DB | Муфта R Ѕ для устройства огранич. макс. давления | |
| E | Выпускной вентиль | |
| KAB | Проходная площадка по верхней части котла | |
| KR | Обратная магистраль котла | |
| KRG | Контроллер котлового контура | |
| KTS | Датчик темпер. котловой воды (изображен со смещением) | |
| KT | Установочная плита для горелки | |
| KV | Подающая магистраль котла | |
| R | Очистное отверстие | |
| RG | Муфта R Ѕ для дополнительных регулирующих устройств | |
| SA | Патрубок аварийной линии (предохранительный клапан) | |
| SCH | Смотровое отверстие | |
| WB | Муфта R 2 для ограничителя уровня воды |
